AS-60/3
3 CD High Power Audio System3 CD High Power Audio System
Serviço de Atendimento TécnicoServiço de Atendimento Técnico
Setor de Treinamento TécnicoSetor de Treinamento Técnico
SET/2002
INTRODUÇÃOINTRODUÇÃO
INTRODUÇÃO
INTRODUÇÃOINTRODUÇÃO
A DNS através deste Manual de Serviço tem a finalidade de mostrar todas as etapas necessárias para a correta manutenção
dos produtos Gradiente.
Nossa maior preocupação é oferecer aos técnicos da rede de Serviços Autorizados Gradiente em todo território nacional,
condições de conhecer profundamente o
nossos clientes. Para isso, é indispensável uma leitura cuidadosa e atenta de todas as instruções contidas neste manual.
Divisão Nacional de Serviços
INTRODUÇÃO.....................................................................................................................................................................................................1
PRECAUÇÕES DE SEGURANÇA...................................................................................................................................................................2
PRECAUÇÕES DE MANUTENÇÃO...............................................................................................................................................................3
ESPECIFICAÇÕES TÉCNICAS.......................................................................................................................................................................5
DESCRIÇÃO DOS PINOS DOS PRINCIPAIS CI´s........................................................................................................................................6
DESCRIÇÃODE AJUSTES.............................................................................................................................................................................23
ANTES DE SUBSTITUIR UMA UNIDADE OPTICA, VERIFIQUE .............................................................................................................24

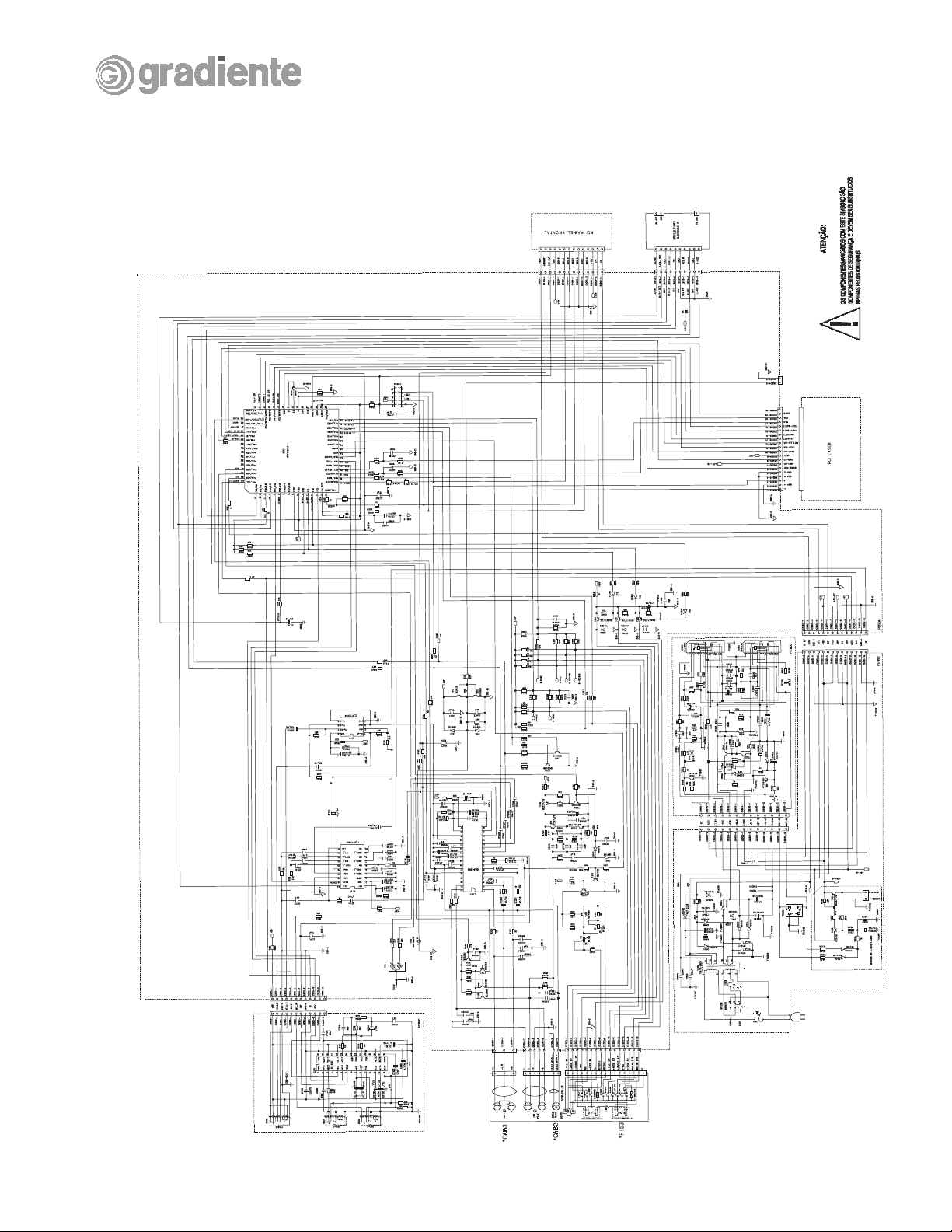

ESQUEMA ELÉTRICO PCI PRINCIPAL.......................................................................................................................................................25
ESQUEMA ELÉTRICO PCI CD..............................................................utilizar o manual da linha energy.............................................26
ESQUEMA ELÉTRICO PCI PAINEL FRONTAL...................................utilizar o manual da linha energy.............................................27
GUIA DE PLACA PCI 190 PRINCIPAL/FONTE/ÁUDIO.............................................................................................................................28

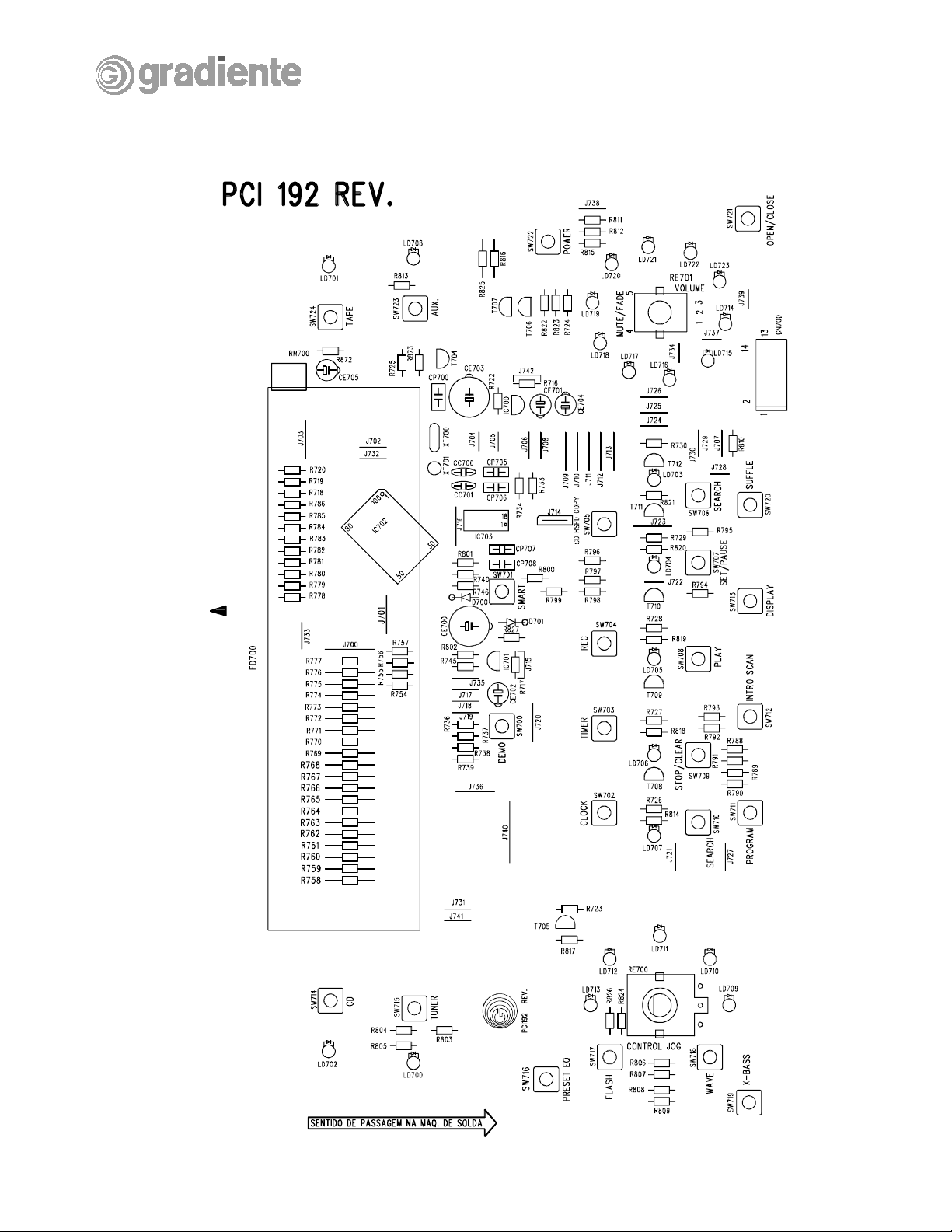

GUIA DE PLACA PCI 192...............................................................................................................................................................................29
GUIA DE PLACA PCI 193...............................................................................................................................................................................30
VISTA EXPLODIDA DO CUBO AS-60/3......................................................................................................................................................31
VISTA EXPLODIDA DO DECK A.....................................................................................................................................................................32
VISTA EXPLODIDA DO DECK B....................................................................................................................................................................33
VISTA EXPLODIDA DO MECANISMO CD....................................................................................................................................................34

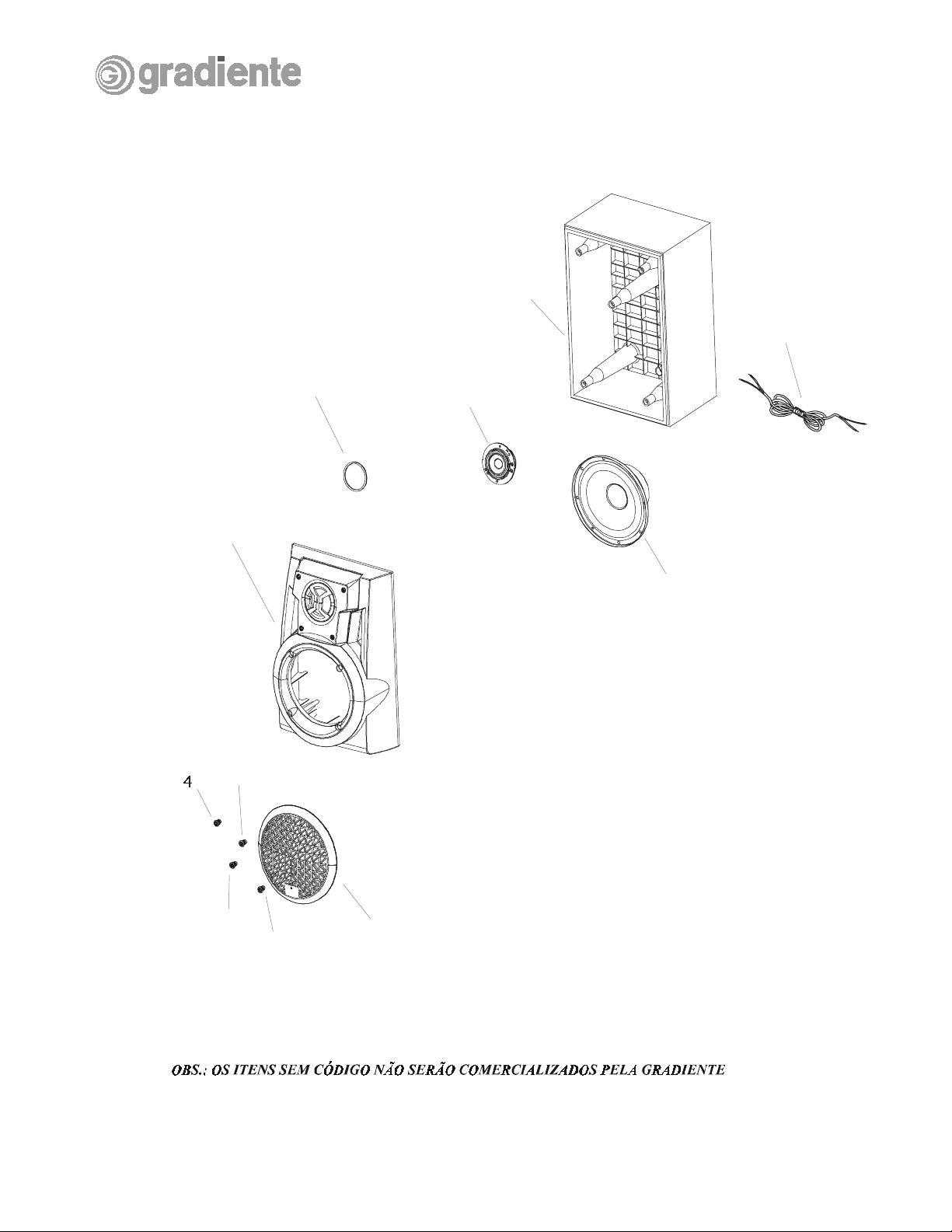

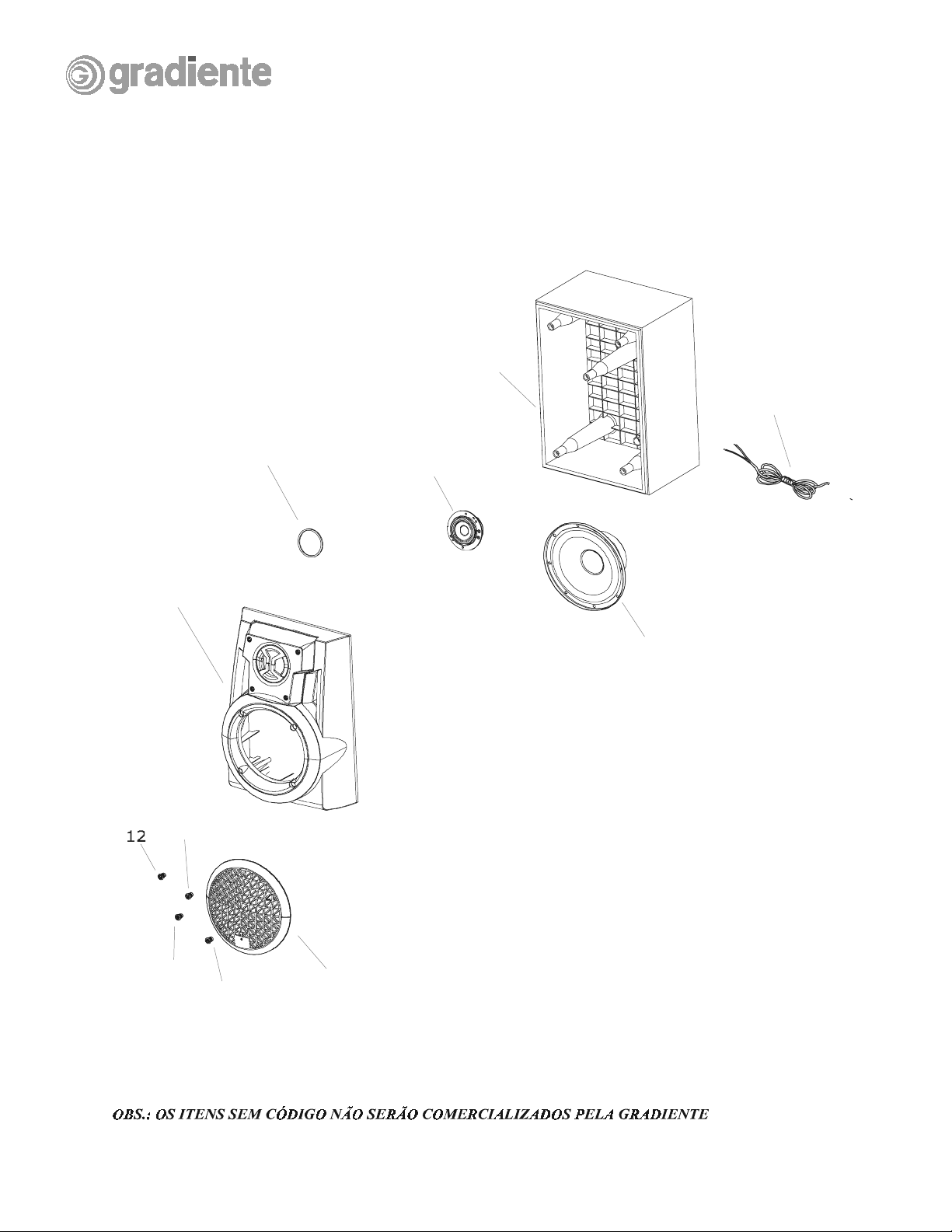

VISTA EXPLODIDA DA CAIXA ACUSTICA SG -60/3..................................................................................................................................35
LISTA DE MATERIAIS.....................................................................................................................................................................................37
AS-60/3 AS-60/3
AS-60/3 e assim, capacitá-los a desenvolver um serviço de qualidade junto aos
AS-60/3 AS-60/3
ÍNDICEÍNDICE
ÍNDICE
ÍNDICEÍNDICE
Manual de Serviço 1
PRECAUÇÕES DE SEGURANÇAPRECAUÇÕES DE SEGURANÇA
PRECAUÇÕES DE SEGURANÇA
PRECAUÇÕES DE SEGURANÇAPRECAUÇÕES DE SEGURANÇA
1. Antes de devolver o aparelho ao proprietário, certifique-se
de que nenhum dispositivo interno de proteção esteja defeituoso ou tenha sido prejudicado durante a manutenção.
Componentes, partes, e/ou fiação que estejam danificados
devem ser substituídos por componentes, partes, e/ou fiação que obedeçam as especificações originais.
2. Não opere este aparelho ou deixe que seja operado sem
todos os dispositivos protetores devidamente instalados e
funcionando. Técnicos que danifiquem as características
de segurança ou falhem ao realizar checagens de segurança são responsáveis por qualquer defeito resultante, e
poderá expor a si próprio e aos outros a
possíveis danos.
NOTA DE SEGURANÇA:NOTA DE SEGURANÇA:
3.
NOTA DE SEGURANÇA: Alguns
NOTA DE SEGURANÇA:NOTA DE SEGURANÇA:
componentes elétricos e mecânicos têm
características especiais de segurança e
são identificados no esquema e na lista
de materiais pelo símbolo
sos é imprescindível que a substituição
seja feita por componentes originais fornecidos pela Gradiente, a substituição por componentes fora de
especificação poderá causar, choque, incêndio, e/ou
outros riscos.
4. Os componentes que não são de segurança devem ser
substituídos por componentes com as mesmas
especificações técnicas que constam na lista de materiais.
, nesses ca-
CHECAGEM DA CORRENTE DE FUGA:CHECAGEM DA CORRENTE DE FUGA:
7.
CHECAGEM DA CORRENTE DE FUGA: No aparelho
CHECAGEM DA CORRENTE DE FUGA:CHECAGEM DA CORRENTE DE FUGA:
completamente montado, conecte o cabo de força à linha
AC em uma tomada de 120 V (não utilize transformador de
isolação de rede durante esse teste). Utilize um voltímetro
AC com sensibilidade de no mínimo 10k
conforme a figura abaixo.
Meça a tensão AC sobre o resistor conectando uma das
pontas de prova às partes metálicas expostas do aparelho
(conexões de antena, plugs de entrada/ saída de áudio e
vídeo, cabeças de parafusos, revestimentos metálicos, etc.)
que ofereçam um retorno elétrico ao chassi. Qualquer tensão medida não deve exceder 0,35 V AC. Inverta o plug do
cabo de força do aparelho na tomada e repita o teste.
Ω
/ V conectado
AA
VISO SOBRE ALVISO SOBRE AL
5.
A
VISO SOBRE AL
AA
VISO SOBRE ALVISO SOBRE AL
faça alterações ou modificações nos sistemas elétricos ou
mecânicos deste aparelho. Alterações ou acréscimos de
itens como conexões auxiliares, cabos e acessórios
poderão alterar as características de segurança deste
aparelho e criar risco para o usuário. Quaisquer alterações
não autorizadas pelo fabricante invalidarão a garantia
deste produto e farão do técnico, responsável por danos a
pessoa ou à propriedade.
MANUSEIO DA UNIDADE DE LEITURA ÓPTICA:MANUSEIO DA UNIDADE DE LEITURA ÓPTICA:
6.
MANUSEIO DA UNIDADE DE LEITURA ÓPTICA: O
MANUSEIO DA UNIDADE DE LEITURA ÓPTICA:MANUSEIO DA UNIDADE DE LEITURA ÓPTICA:
diodo emissor laser da unidade de leitura óptica pode sofrer
avaria eletrostática por causa da eletricidade estática da
roupa em seu corpo.
• Para evitar use uma pulseira para aterramento
eliminando a carga eletrostática de seu corpo.
• Não toque em partes condutoras da unidade óptica
(na placa onde se encontra o diodo emissor).
CUIDADO:CUIDADO:
•
CUIDADO: Se ocorrer falha na chave de segurança
CUIDADO:CUIDADO:
o laser estará em funcionamento permanente. Não
se exponha diretamente ao raio.
2 Manual de Serviço
TERAÇÕES NO APTERAÇÕES NO AP
TERAÇÕES NO AP
TERAÇÕES NO APTERAÇÕES NO AP
ARELHO:ARELHO:
ARELHO: Não
ARELHO:ARELHO:
MONTAGEM/ DESMONTAGEM:MONTAGEM/ DESMONTAGEM:
8.
MONTAGEM/ DESMONTAGEM: Não faça conexões
MONTAGEM/ DESMONTAGEM:MONTAGEM/ DESMONTAGEM:
ou desconexões com o aparelho conectado à rede
elétrica.
9. O aparelho é provido de chave seletora de voltagem. Observe se está configurada para a tensão da rede local.
PRECAUÇÕES DE MANUTENÇÃOPRECAUÇÕES DE MANUTENÇÃO
PRECAUÇÕES DE MANUTENÇÃO
PRECAUÇÕES DE MANUTENÇÃOPRECAUÇÕES DE MANUTENÇÃO
Nota a respeito do manuseio da unidade ópticaNota a respeito do manuseio da unidade óptica
Nota a respeito do manuseio da unidade óptica
Nota a respeito do manuseio da unidade ópticaNota a respeito do manuseio da unidade óptica
3.3.
Limpeza da lenteLimpeza da lente
3.
Limpeza da lente
3.3.
Limpeza da lenteLimpeza da lente
1.1.
TT
ransporte e armazenagemransporte e armazenagem
1.
T
ransporte e armazenagem
1.1.
TT
ransporte e armazenagemransporte e armazenagem
a) A unidade deve permanecer em sua embalagem anti-es-
tática até o momento de ser usada (Fig. 1).
b) A unidade nunca deve ser submetida a pressões externas
ou impactos (Fig. 2).
2.2.
ReparosReparos
2.
Reparos
2.2.
ReparosReparos
Armazenagem em
embalagem anti-estática
Fig. 1 Fig. 2
Impacto
a) A unidade incorpora um forte magneto e nunca deve ser
envolvida em materiais magnéticos.
b) A unidade deve ser sempre manuseada de forma ade-
quada e cuidadosamente, evite exercer pressões externas
e impactos. Se for submetida a fortes pressões ou impactos,
o resultado pode ser um mal funcionamento ou danos ao
PCI.
c) Cada unidade é ajustada com um alto grau de precisão, e
por esta razão os parafusos de ajuste nunca devem ser
tocados.
O raio laser pode danificar a visão!O raio laser pode danificar a visão!
d)
O raio laser pode danificar a visão!
O raio laser pode danificar a visão!O raio laser pode danificar a visão!
Nunca olhe diretamente para o raio laser.
Nunca alimente uma unidade que tenha partes externas
(lentes e etc) danificadas.
a) Se houver poeira na superfície da lente, esta deve ser
limpa com um jato de ar (como o usado para lentes de
câmera). A lente é suportada por uma delicada mola.
Quando for limpar a lente, um cotonete pode ser usado
com cuidado.
Imã Como segurar a unidade
Pressão Jato de ar
NUNCA NUNCA
NUNCA olhe diretamente para o raio
NUNCA NUNCA
laser e não exponha mãos ou outras
partes do corpo
Fig. 3
Limpeza com cotonete
Manual de Serviço 3
NOTNOT
A SOBRE A MANUTENÇÃO DE CD PLAA SOBRE A MANUTENÇÃO DE CD PLA
NOT
A SOBRE A MANUTENÇÃO DE CD PLA
NOTNOT
A SOBRE A MANUTENÇÃO DE CD PLAA SOBRE A MANUTENÇÃO DE CD PLA
YERSYERS
YERS
YERSYERS
1.1.
PreparaçãoPreparação
1.
Preparação
1.1.
PreparaçãoPreparação
a) Os CD Players incorporam um grande número de CI's e
uma unidade óptica (diodo laser). Estes componentes são
sensíveis e facilmente afetados por eletricidade estática.
Se a eletricidade estática for de alta voltagem, estes componentes podem ser danificados e por isso devem ser
manuseados com cuidado.
b) A unidade é composta de alguns componentes ópticos e
outros componentes de alta precisão. É necessário muito
cuidado e deve-se evitar o reparo ou a armazenagem em
locais onde a temperatura e a umidade forem altas, onde
fortes campos magnéticos estiverem presentes e onde houver muita poeira.
2.2.
ReparoReparo
2.
Reparo
2.2.
ReparoReparo
a) Antes de trocar qualquer componente desligue o cabo de
força da tomada.
b) Todos os instrumentos de medição e as ferramentas de-
vem estar aterradas.
c) A bancada de trabalho deve estar coberta com uma manta
condutiva anti-estática aterrada.
d) Para evitar fuga de AC, as partes metálicas do ferro de
soldar devem estar aterradas.
e) O corpo do técnico deve estar aterrado por uma pulseira
anti-estática aterrada com um resistor de 1MΩ.
f) Deve-se evitar que a unidade entre em contato com a rou-
pa e receba descarga de estática não desviada pela pulseira.
g) O raio laser emitido pela unidade
direcionado aos olhos ou partes do corpo.
Pulseira
anti-estática
NUNCA NUNCA
NUNCA deve ser
NUNCA NUNCA
4 Manual de Serviço
Manta
condutiva
anti-estática
ESPECIFICAÇÕES TÉCNICASESPECIFICAÇÕES TÉCNICAS
ESPECIFICAÇÕES TÉCNICAS
ESPECIFICAÇÕES TÉCNICASESPECIFICAÇÕES TÉCNICAS
Características GeraisCaracterísticas Gerais
Características Gerais
Características GeraisCaracterísticas Gerais
Alimentação: 120V/220V 60Hz
Consumo máximo: 305W
Consumo em standby: 14W
Dimensões (Lx A X P em mm): 315x 352 x 396
Peso líquido: 8, 25kg
Seção Amplificador/Pré-AmplificadorSeção Amplificador/Pré-Amplificador
Seção Amplificador/Pré-Amplificador
Seção Amplificador/Pré-AmplificadorSeção Amplificador/Pré-Amplificador
Potência média de saída para rede de127VAC.
Potência RMS com 10%: 80W + 80W
DHT a -3dB: 0,5%
Impedãncia L/R: 4Ω
Resposta de freqüência a 1W -3dB: 50Hz - 20kHz
Saída de phones (32 ): 8,0mW
Saída CD digital: 75 Ω (cabo coaxial)
Sensibilidade da entrada MIC: 2,5 mV/200Ω a 10k
Sensibilidade da entrada AUX: 500mV/50kΩ
Faixa de Sintonia: AM 530 a 1710kHz
FM 87,5 a 108,1MHz
Sensibilidade FM (S/R 30dB): Mono <3 µV(1,5V típico)
Estéreo <10 µV (5V típico)
Sensibilidade AM (S/R 20dB): < 4,0mV/m
(1,5mV/m típico)
Seção Cassette-DeckSeção Cassette-Deck
Seção Cassette-Deck
Seção Cassette-DeckSeção Cassette-Deck
Tipo:Tipo:
Tipo: Double stereo cassette mechanism
Tipo:Tipo:
Fitas: Normal (120µs)
Wow & Flutter: < 0,3% W RMS
Distrorção (DHT 0db): < 3%
Relação sinal ruído (IEC) > 45dB
Seção CD ChangerSeção CD Changer
Seção CD Changer
Seção CD ChangerSeção CD Changer
CDs utilizados diametro 120mm/diametro 80mm
Mecanismo carrossel para 3 discos
Cabeça laser sistema de feixe triplo
Conversão D/A 16 bits - continuous calibration
Seção Caixas AcústicasSeção Caixas Acústicas
Seção Caixas Acústicas
Seção Caixas AcústicasSeção Caixas Acústicas
Sistema duto sintonizado
Impedância nominal 4 ohms
Números de vias 2
Dimensões ( L x A x P em mm) 230 x 346 x 280 ( com pés de borracha)
Peso liguido em Kg ( por unidade) 3,8
Potência nominal 75 W RMS
Manual de Serviço 5
DESCRIÇÃO DOS PINOS DOS PRINCIPDESCRIÇÃO DOS PINOS DOS PRINCIP
DESCRIÇÃO DOS PINOS DOS PRINCIP
DESCRIÇÃO DOS PINOS DOS PRINCIPDESCRIÇÃO DOS PINOS DOS PRINCIP
TDA7073A (IC401, IC402, IC406)TDA7073A (IC401, IC402, IC406)
TDA7073A (IC401, IC402, IC406)
TDA7073A (IC401, IC402, IC406)TDA7073A (IC401, IC402, IC406)
1. Descrição dos Pinos1. Descrição dos Pinos
1. Descrição dos Pinos
1. Descrição dos Pinos1. Descrição dos Pinos
AIS CIRCUITOS INTEGRADOSAIS CIRCUITOS INTEGRADOS
AIS CIRCUITOS INTEGRADOS
AIS CIRCUITOS INTEGRADOSAIS CIRCUITOS INTEGRADOS
2. Diagrama em Blocos2. Diagrama em Blocos
2. Diagrama em Blocos
2. Diagrama em Blocos2. Diagrama em Blocos
Nº do pino
IN1 - Entrada negativa 1
IN1 + Entrada positiva 1
N.C N ão conectado3
N.C N ão conectado
Vp Tensão de alim entação5
IN2 + Entrada positiva 2
IN2- Entrada negativa 2
N.C
OUT2+
GND2
N.C N ão conectado11
OUT2- Saída negativa 2
OUT1- Saída negativa 113
GND1 GND1
N.C N ão conectado15
OUT1+
IC 111 - PT 2308IC 111 - PT 2308
IC 111 - PT 2308
IC 111 - PT 2308IC 111 - PT 2308
1
2
4
6
7
8
9
10
12
14
16
D escriçãoSím bolos
N ão conectado
Saída positiva 2
GND 2
Saída positiva 1
2. Descrição dos Pinos2. Descrição dos Pinos
2. Descrição dos Pinos
2. Descrição dos Pinos2. Descrição dos Pinos
1. Diagrama em Blocos1. Diagrama em Blocos
1. Diagrama em Blocos
1. Diagrama em Blocos1. Diagrama em Blocos
6 Manual de Serviço
IC 112- UPD 780023-AIC 112- UPD 780023-A
IC 112- UPD 780023-A
IC 112- UPD 780023-AIC 112- UPD 780023-A
Manual de Serviço 7
2. Descrição dos Pinos2. Descrição dos Pinos
2. Descrição dos Pinos
2. Descrição dos Pinos2. Descrição dos Pinos
Nom e do pino Função
P 00 para P02
P03
P 10 para P17 Input
P20
P21
P22
P23
P24
P25
P30
P31
P32
P33
P34
P35
P36
P 40 para P47 I/O
I/O
Porta 0
Porta de E/S de 4 Bits
I/O
As entradas e saídas podem ser especificadas em unidades de 1 Bit.
Um re s i stor de pull-up interno pode ser conectado por meio de software.
Porta 1
I
Porta de 8-bits apenas de entrada.
Porta 2
Porta de E/S de 6 Bits.
I/O
As entradas e saídas podem ser especificadas em unidades de 1 Bit.
Um re s i stor de pull-up interno pode ser conectado por meio de software.
Porta 3
Porta de E/S de 6
Bits.
I/O
As entradas e saídas
podem ser
especificadas em
unidades de 1 Bit.
Porta 4
Porta de E/S de 8 Bits.
As entradas e saídas podem ser especificadas em unidades de 1 Bit.
Um re s i stor de pull-up interno pode ser conectado por meio de software.
Um flag de requisição de interrupção (K R IF)é setada em 1 na detecção
da borda de descida.
Porta de E/S com dreno aberto.
Um re s i stor de pull-up interno pode ser
conectado por meio de m ascaram ento.
Os Led podem ser acionados dire tam ente.
Um re s i stor de pull-up interno pode ser
conectado por meio de software.
No
R eset
Input
Input
Input
Input
Função alt.
INTP0 para
INTP2
INRP3/
ADTR G
A N 10 para
AN17
S 130
SO 30
SCK30
RxD0
TxD o
ASCK0
-
SI31
SO 31
SCK31
AD0 para
AD7
P 50 para P57 O
8 Manual de Serviço
P64
P65
P66
P67
Porta 5
Porta de E/S de 8 Bits.
Os Leds podem ser acionados dire tam ente.
As entradas e saídas podem ser especificadas em unidades de 1 Bit.
Um re s i stor de pull-up interno pode ser conectado por meio de software.
Porta 6
Porta de E/S de 4Bits.
I/O
As entradas e saídas podem ser especificadas em unidades de 1 Bit.
Um re s i stor de pull-up interno pode ser conectado por meio de software.
Input A8 para A15
RD
Input
WR
WAIT
ASTB
1. Diagrama em Blocos1. Diagrama em Blocos
1. Diagrama em Blocos
1. Diagrama em Blocos1. Diagrama em Blocos
IC113- PT 2315IC113- PT 2315
IC113- PT 2315
IC113- PT 2315IC113- PT 2315
2. Descrição dos Pinos2. Descrição dos Pinos
2. Descrição dos Pinos
2. Descrição dos Pinos2. Descrição dos Pinos
I/O
REF Tensão de re ferência analógica 1/2 VD D
-
Vdd
-
AG N D
TREB_ L
TREB _ R Entra d a de contro l e de agudo s canal RI 5
RIN Entra d a do processador de audio canal R
L OUD _ R
L OUD _ L
LIN Entra d a do processador de audio canal L
BIN _ L Entra d a do contro l e de graves canal L
BO U T _ L Saída do contro le de graves canal LO 13
BIN _ R Entra d a do contro l e de graves canal R
BO U T _ R Saída do contro l e de graves can al RO 15
ROUT Saída do canal R
LO U T Saída do canal LO 17
DGND
DATA Entra d a de dad os de contro le
CLK Entra d a de clock serialI 20
NC
Entra d a de contro l e de agudo s canal L
I
I
I
I
I
I
O
I
-
D escrição
Entra d a de alim entação
GND analógico-
Entra d a de Lou dness canal RI
Entra d a de Lou dness canal L
GND Digital
N ão conectado
Nº do pino
8, 10
Manual de Serviço 9
1
2
3
4
6
7
9
11
12
14
16
18
19
IC 300 - BA 3426ASIC 300 - BA 3426AS
IC 300 - BA 3426AS
IC 300 - BA 3426ASIC 300 - BA 3426AS
1. Diagrama em Blocos1. Diagrama em Blocos
1. Diagrama em Blocos
1. Diagrama em Blocos1. Diagrama em Blocos
10 Manual de Serviço
2. Função dos Pinos2. Função dos Pinos
2. Função dos Pinos
2. Função dos Pinos2. Função dos Pinos
Nº
1
2
4
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
30
31
32
Nom e Função
A-L
Tape-N F -L Entrada (-) do am p/eq play (canal L)
Tape-O -L Saída (-) do am p/eq play (canal L)3
A-R Entrada do T ape A (canal R)
Tape NF-R Entrada (-) do am p/eq play (canal R)5
Tape-O -R Saída (-) do am p/eq play (canal R)
MIc/HS C haveam ento MIC EXT/INT, contro le motor7
Mic-N F Entrada (-) do am p de Mic
Mic-IN Entrada do am p de Mic
R adio-IN-L Entrada do R adio (C anal L)
R adio-IN-R Entrada do R adio (C anal R)
CD-IN-L Entrada do C D (C anal L)
CD-IN-R Entrada do C D (C anal R)
Line-O ut-L Am plificador de linha (C anal L)
Line-O ut-R Am plificador de linha (C anal R)
Bias-IN Entrada de BIAS
Vcc Alim entação
GND GND
Bias P onto de re ferência
- Mute de transiente,C onstante de tem po ALC
LP F-R Filtro passa baixa (C anal R)
LP F-L Filtro passa baixa (C anal L)22
Rec-NF-R R ealim entação negativa am p.ALC (C anal R)
Rec-NF-L R ealim entação negativa am p.ALC (C anal L)
Rec-EQ-R
Rec-EQ-L
Fnc C have de função
Tape-M ode Chave de m odo do tape
T r-C Transistor oscilador de bias (c o letor)
T r-B Transistor oscilador de bias (base)
B-R Entrada do tape B (canal R)
B-L Entrada do tape B (canal L)
Entrada do T ape A (canal L)
R ealim entação negativa am p. eq.de
gravação (C anal R)
R ealim entação negativa am p. eq.de
gravação (C anal L)
Manual de Serviço 11
IC 400- TDA 1300TIC 400- TDA 1300T
IC 400- TDA 1300T
IC 400- TDA 1300TIC 400- TDA 1300T
1. Descrição dos pinos1. Descrição dos pinos
1. Descrição dos pinos
1. Descrição dos pinos1. Descrição dos pinos
3. Função dos Pinos3. Função dos Pinos
3. Função dos Pinos
3. Função dos Pinos3. Função dos Pinos
2. Diagrama em Blocos2. Diagrama em Blocos
2. Diagrama em Blocos
2. Diagrama em Blocos2. Diagrama em Blocos
Nº
1
2
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
Nom e Função
04 Saída de corrente am plificador 4
06 Saída de corrente am plificador 6
03 Saída de corrente am plificador 33
01 Saída de corrente am plificador 1
05 Saída de corrente am plificador 55
02 Saída de corrente am plificador 2
LD O N
VDDL Alim entação do diodo em issor laser
RFE
RF Saída não equalizada de RF
HG
LS
CL C apacitor externo
ADJ
GND GND (0 V )
LO C orrente de saída para diodo em issor laser
MI Entrada do diodo m onitor laser
VDD Tensão de alim entação positiva
12 Entrada foto- detector 2 (centra l )
15 Entrada foto- detector 5 (s a télite)
11 Entrada foto- detector 1 (centra l )
13 Entrada foto- detector 3 (centra l )22
16 Entrada foto- detector 6 (s a télite)
14 Entrada foto- detector 4 (centra l )
Saída de contro le liga e disliga do em issor laser
Saída equalizada da som a do sinais do
am pliciador 1 a 4 (s inal RF)
Pino de contro le para chaveam ento de ganho
Pino de contro le para chaveam ento de velocidade
Entrada de re ferencia norm alm ente conectada ao
te rra via re s istor
12 Manual de Serviço
IC403- SAA 7324IC403- SAA 7324
IC403- SAA 7324
IC403- SAA 7324IC403- SAA 7324
2. Diagrama em Blocos2. Diagrama em Blocos
2. Diagrama em Blocos
2. Diagrama em Blocos2. Diagrama em Blocos
Manual de Serviço 13
Nº do pino
HFREF Entrada do m odo comum do com parador
HFIN Entrada do sinal com parador
1
2
D escriçãoSím bolos
ISLICE Saída de realim entação de corrente3
Vssa1 GND A nalógico 1
4(1)
V dda1 Alim entação analógica 15(5)
Ire f Saída da corrente de re ferencia
Vrin
D1
D2 Entrada 2 de corrente unipolar
D3 Entrada 3 de corrente unipolar
10
6
7
8
Tensão de re ferencia para o servo
Entrada 1 de corrente unipolar
9
D4 Entrada 4 de corrente unipolar11
R1 Entrada 1 de corrente unipolar
12
R2 Entrada 2 de corrente unipolar13
Vssa2 GND A nalógico 2
14(1)
CROUT Saída do cristal15
CRIN
16
V dda2
LN Saída negativa do DAC canal L
18
Entrada do cristal
Tensão de alim entação 217(1)
LP Saída positiva do DAC canal L19
V neg Entrada de re ferencia negativa do DAC
20
V pos Entrada de re ferencia positiva do DAC21
RN
RP Saída positiva do DAC canal R
SELPLL Seleção do multiplicador do PLL
22
23
24
Saída negativa do DAC canal R
TEST1 Entrada 1 de contro l e de teste25
C L16 Saída de clock de 16,9344M H z
26
DATA Saída de dados seriais27
WCLK Saída de clock de palavra
28
SCLK Saída de clock de Bit serial29
EF
TEST2 Entrada 2 de contro l e de teste
KILL Saída do Kill
V ssd1
V2/V3 Entrada versátil 2 ou saída versátil 3
WCLI Entrada de clock de palavra
30
31
32
33(1)
34
35
Saída do flag de e rro
GND Digital
SDI Entrada de dados seriais36
SCLI Entrada de clock de bit serial
RESET
SDA Linha de E/S de dados da interface do micro
37
Entrada de reset de Power on38
39
SCL Entrada de linha de clock interface do micro40
RAB
SILD Entrada de linha de contro le R/W/ do micro
Entrada de linha de contro le R/W/ do micro
41
42
STATUS Linha de requisição de interrupção do servo43
TEST3 Entrada 3 de contro l e de teste
44
RCK Entrada de clock de subcódigo45
SUB Entrada dos bits do subcódigo
46
SFSY Saída sincronism o de quadro do subcódigo47
SBSY Saída sincronism o de bloco do subcódigo
C L11/4
Vssd2 GND digital 2
48
49
50(1)
Saída de clock de 11,2896 ou 4,2336
DOBM Saída de marca da Bi-fase51
V ddd1(p) Alim entação digital 1 para periferia
52(1)
CFLG Saída do flag de correção53
RA Saída do atuador radial
54
FO Saída do atuador de foco55
Nº do pino
SL
V ddd2(c)
Vssd3
56
Alim entação digital 2 para o centro57(1)
58(1)
MOTO1
MOTO2
60
V4
V5
V1
LD O N Saída do On/Off do Diodo Laser
62
63
64
D escriçãoSím bolos
Saída do contro l e de sled
GND Digital 3
Saída 1 do motor59
Saída 2 do motor
Saída versátil 461
Saída versátil 5
Entrada versátil 1
14 Manual de Serviço
IC 407/114- BA 4558MIC 407/114- BA 4558M
IC 407/114- BA 4558M
IC 407/114- BA 4558MIC 407/114- BA 4558M
1. Descrição dos Pinos1. Descrição dos Pinos
1. Descrição dos Pinos
1. Descrição dos Pinos1. Descrição dos Pinos
2. Diagrama em Blocos2. Diagrama em Blocos
2. Diagrama em Blocos
2. Diagrama em Blocos2. Diagrama em Blocos
Manual de Serviço 15
1. Descrição dos Pinos1. Descrição dos Pinos
1. Descrição dos Pinos
1. Descrição dos Pinos1. Descrição dos Pinos
IC 600/601- TDA 7296IC 600/601- TDA 7296
IC 600/601- TDA 7296
IC 600/601- TDA 7296IC 600/601- TDA 7296
2. Diagrama em Blocos2. Diagrama em Blocos
2. Diagrama em Blocos
2. Diagrama em Blocos2. Diagrama em Blocos
16 Manual de Serviço
Sim bolo D escrição Valor
Vs
Io Saída da corrente de pico
Ptot
Top Range de tem peratura de operação
Tstg, Tj
Tensão de alim entação +-35
5
Dissipação de potência
Tem peratura de junção
50
0 para 70
150
Unidade
V
A
W
°
C
C
°
Sím bolo Parâm etros Tipo
VS
Iq mAC orrente quiescente 3020 60
Ib nAEntrada C orrente de Bias 500
Vos mVEntrada tensão de off-s e t +-10
Ios mVEntrada corrente de off-s e t +-10
C ondições de T este Max
Min
+-10 +-35
unidade
VR ange de alim entação
d= 0,5%
Potência de saída contínua RM S
Po
Potência Musical
d Distorção H arm onica Total
SR V/µsSlew Rate 107
Gv dBG anho da tensão de Loop aberto 80
Gv dBG anho da tensão de Loop fechado 3024 40
eN
Ruido de entrada total
Vs= +-24V, RL= 8
Vs= +-21V, RL= 6
Vs= +- 18V, RL= 4
d = 10%
; Vs= +-29V
RL= 8
Ω
RL= 6
Ω
; Vs = +-24V
; Vs= +-22V
Ω
Rl= 4
Po= 5W ; f= 1kH z
Po= 0.1 para 20W ; f= 20H z para
Po= 0.1 para 20W ; f= 20H z para
20kHz
Vs= +-18V, RL= 4Ω:
Po= 5W ; f= 1kH z
20kHz
A= curve
f= 20H z para 20kH z
Ω
Ω
Ω
27
27
27
30
30
30
60
60
60
0,005 0,1
0,01 0,1
1
2
W
W
W
W
W
W
%
%
%
%
5
µV
µ
V
fL, fH R esposta de frequência Po= 1W
Ri k
SVR dBRejeição da tensão de alim entação 7560
Ts °CDesligam ento térm ico 145
Função Stand By
Vst on VLimiar de stand by on 1,5
Vst on VLimiar de stand by off 3,5
ATTst-b y dBAtenuação de stand by 9070
Iq st-b y mAC orrente quiescente stand by 1 3
Função Mute
Vm on VLimiar de Mute on 1,5
Vm off VLimiar de Mute off 3,5
ATTm ute dBAtenuação do Mute 8060
Resistência de entrada 100
20H z para 20kH z
Ω
Manual de Serviço 17
IC702- UPD 780204IC702- UPD 780204
IC702- UPD 780204
IC702- UPD 780204IC702- UPD 780204
1. Descrição dos Pinos1. Descrição dos Pinos
1. Descrição dos Pinos
1. Descrição dos Pinos1. Descrição dos Pinos
18 Manual de Serviço
2. Diagrama em Blocos2. Diagrama em Blocos
2. Diagrama em Blocos
2. Diagrama em Blocos2. Diagrama em Blocos
Manual de Serviço 19
1. Descrição dos Pinos1. Descrição dos Pinos
1. Descrição dos Pinos
1. Descrição dos Pinos1. Descrição dos Pinos
Nom e do pino
P00
P01
P02
P03
P04 note 1
P10 para P17 I/O
P20
P21
P22
P23
P24
P25
P26
P27
P30
P31
P32
P33
P34
P35
P36
P37
Nome do pino
P70 para P74 I/O
P80 para P87 O
P90 para P97 O
P100 pa ra P107 I/O
P110 pa ra P117 I/O
P120 pa ra P127 I/O
I/O
I
I/O
I
Porta 0
Porta E/S de 5-B its
Função
Apenas Entrada
As ent r adas e saídas podem ser especificadas
em unidades de 1 Bit.
Um resistor de pull-u p interno pode ser
conectado por meio de sof tware.
Apenas entra d a
Porta 1
Porta de E/S de 8 Bi ts.
As ent r adas e saídas podem ser especificadas em unidades de 1 Bit.
Um resistor de pull-u p interno pode ser conect ado por meio de software.
Porta 2
Porta de E/S de 8 Bi ts.
I/O
As ent r adas e saídas podem ser especificadas em unidades de 1 Bit.
Um resistor de pull-u p interno pode ser conect ado por meio de software.
Porta 3
Porta de E/S de 8 Bi ts.
As ent r adas e saídas podem ser especificadas em unidades de 1 Bit.
I/O
Pode acionar Leds Dire tam ente
Um resistor de pull-u p interno pode ser conect ado por meio de software.
Um resistor de pull-dow n pode ser conectado usando m ascaram ento.
I/O
Porta 7
Porta de E/S de 5 Bits.
As entradas e saída s podem se r especificadas em unidades de 1 Bit.
Pode acionar Leds dire tam ente.
Um resistor de pull-up intern o pode ser conectado po r meio de software.
Porta 8
Porta de E/S de 8 Bits de alta tensão .
Pode acionar Leds dire tam ente.
Um resistor de pull-dow n interno pode se r conectado por meio de
mascara.
Porta 9
Porta de E/S de 8 Bits de alta tensão .
Pode acionar Leds dire tam ente.
Um resistor de pull-dow n interno pode se r conectado por meio de
mascara.
Porta 10
Porta de E/S de 8 Bits de alta tensão .
Pode acionar Leds dire tam ente.
Um resistor de pull-dow n interno pode se r conectado por meio de
mascara.
Porta 11
Porta de E/S de 8 Bits de alta tensão .
Pode acionar Leds dire tam ente.
Um resistor de pull-dow n interno pode se r conectado por meio de
mascara.
Porta 12
Porta de E/S de 8 Bits de alta tensão .
Pode acionar Leds dire tam ente.
Um resistor de pull-dow n interno pode se r conectado por meio de
mascara.
Função
No
R eset
Input
Input
Input
Input
Input
Input
No
Ligado a
Reset
Input -
Output
Output
Input
Input
Input
Ligado a
IN TP0/TI0
Ani0- ANI7
SO 0/SB1
FIP13-
FIP20
FIP21-
FIP28
FIP29-
FIP36
FIP37-
FIP44
FIP45-
FIP52
IN TP1
IN TP2
IN TP3
XT1
SI1
SO 1
SCK1
STB
BUSY
SI0/S B 0
SCK0
TO 0
TO 1
TO 2
TI1
TI2
PCL
BUZ
-
20 Manual de Serviço
1. Descrição dos Pinos Cont.1. Descrição dos Pinos Cont.
1. Descrição dos Pinos Cont.
1. Descrição dos Pinos Cont.1. Descrição dos Pinos Cont.
Nom e Função
INTP0
INTP1
INTP2
INTP3 Entrada de interrupção externa Input P03
SI0
SI1
SO 0
SO 1
SB0
SB1
SCK0
SCK1
STB
BUSY
TI0
TI1
TI2
TO 0 Saída do timer de 16-Bits (T M 0 )
TO 1 InputSaída do timer de 8-Bits (T M 1 )O
TO 2
I/O
Entrada de requisição de interrupção
externa. P ode ser especificado se na borda
I
de descida, subida ou am bas.
I/O
I/O E/S de clock serial da interface serial. Input
I
O
I
Linhas E/S de dados seriais interface
Linha de saída de Strobe dados seriais p/
Entrada de dados seriais p/ interface serial
Entrada de contagem de clock externo para
Entrada de contagem de clock externo para
Entrada de contagem de clock externo para
Saída do timer de 8-B its (T M 2 )
serial.
interface serial
o timer de 16-B its (T M O ).
o timer de 8-B its (T M 1 ).
o timer de 8-B its (T M 2 ).
Input
InputEntrada de dados seriais da interface serial.I
InputSaída de dados seriais da interface serial.O
Input
Input
Input
Input
Nom e
P 00/TI0
P01
PO 2
P 25/SB0
P20
P 26/SB1
P21
P 25/SI0
P 26/SO 0
P27
P22
P23
P24
P 00/INTP0
P33
P34
P30
P31
P32
BUZ
FIP0-FIP12
FIP 13-FIP20
FIP 21-FIP28
FIP 29-FIP36
FIP 37-FIP44
FIP 45-FIP52
Vload
InputSaída de clockOPCL
O
O Saída de alta corrente para o display Output -
O
-
Saída de alta corrente para o display
C onecta o re s i stor pull-dow n para contro le
Saída do B uzzer Input
Output
Input
do display
- -
P35
P36
P 80-P 87
P 90-P 97
P 100-P 107
P 110-P 117
P 120-P 127
Manual de Serviço 21
IC 703- BA 3834FIC 703- BA 3834F
IC 703- BA 3834F
IC 703- BA 3834FIC 703- BA 3834F
1. Descrição dos Pinos1. Descrição dos Pinos
1. Descrição dos Pinos
1. Descrição dos Pinos1. Descrição dos Pinos
2. Diagrama em Blocos2. Diagrama em Blocos
2. Diagrama em Blocos
2. Diagrama em Blocos2. Diagrama em Blocos
22 Manual de Serviço
SEÇÃO TAPESEÇÃO TAPE
SEÇÃO TAPE
SEÇÃO TAPESEÇÃO TAPE
DESCRIÇÃO DE AJUSTESDESCRIÇÃO DE AJUSTES
DESCRIÇÃO DE AJUSTES
DESCRIÇÃO DE AJUSTESDESCRIÇÃO DE AJUSTES
Ajuste de Velocidade da FitaAjuste de Velocidade da Fita
Ajuste de Velocidade da Fita
Ajuste de Velocidade da FitaAjuste de Velocidade da Fita
Antes de começar qualquer ajuste, certifique-se de que as
cabeças estão limpas e desmagnetizadas.
Instrumentos NecessáriosInstrumentos Necessários
Instrumentos Necessários
Instrumentos NecessáriosInstrumentos Necessários
• Osciloscópio
• Multímetro digital
• Frequêncimetro
• Fitas de teste de frequêncimetro fixa de 3KHz e 8KHz
Ajuste de Azimuth TAjuste de Azimuth T
Ajuste de Azimuth T
Ajuste de Azimuth TAjuste de Azimuth T
• Coloque uma fita de frequência fixa 8kHz no Deck .
• Conecte um osciloscópio na saída dos canais L e R.
• Ajuste o osciloscópio para 1V por divisão e 0,1 ms.
• Ajuste o volume para o máximo.
• Acione a tecla Play.
• Ajuste o parafuso (A) da esquerda da cabeça até obter
a maior amplitude do sinal e mesma fase nos canais L e R.
Ajuste de Azimuth TAjuste de Azimuth T
Ajuste de Azimuth T
Ajuste de Azimuth TAjuste de Azimuth T
ape Aape A
ape A
ape Aape A
A
Deck A
ape Bape B
ape B
ape Bape B
• Conecte um frequencímetro na saída do canal L ou R.
• Insira uma fita de teste de 3khz no Deck A e B.
• Ajuste o volume para o máximo.
• Acione a tecla PLAY.
• Ajuste o trimpot RV300 até obter no frequencímetro a leitura de
3000Hz ± 45Hz.
TAPE
L R TOLE RÂNCIA
A/B
3000 Hz 3000 Hz ± 45 Hz
Ajuste de Velocidade High SpeedAjuste de Velocidade High Speed
Ajuste de Velocidade High Speed
Ajuste de Velocidade High SpeedAjuste de Velocidade High Speed
• Nas mesmas condições do item anterior acionar a tecla
sync dub nor/high e selecionar o modo High Speed.
• Ajuste o trimpot RV301 até obter no frequêncimetro a leitura
de 6000Hz + - 90Hz.
TAPE
L R TOLE RÂNCIA
B
6000 Hz 6000 Hz ± 45 Hz
• Coloque uma fita de frequência fixa 8kHz no Deck .
• Conecte um osciloscópio na saída dos canais L e R.
• Ajuste o osciloscópio para 1V por divisão e 0,1 ms.
• Ajuste o volume para o máximo.
• Acione a tecla Play.
• Ajuste o parafuso (B) da esquerda da cabeça até obter
a maior amplitude do sinal e mesma fase nos canais L e R.
B
Deck B
Manual de Serviço 23
ANTES DE SUBSTITUIR UMA UNIDADE ÓPTICA VERIFIQUEANTES DE SUBSTITUIR UMA UNIDADE ÓPTICA VERIFIQUE
ANTES DE SUBSTITUIR UMA UNIDADE ÓPTICA VERIFIQUE
ANTES DE SUBSTITUIR UMA UNIDADE ÓPTICA VERIFIQUEANTES DE SUBSTITUIR UMA UNIDADE ÓPTICA VERIFIQUE
No ENERGY o diodo emissor laser é acionado durante a leitura
de um disco ou durante o FOCUS SEARCH, portanto se o
aparelho não estiver lendo o disco a maioria das verificações
citadas abaixo deve ser feita durante o FOCUS SEARCH.
Durante o FOCUS SEARCH o diodo laser deve acender e
pode ser observado visualmente na forma de um pequeno
ponto vermelho na unidade óptica.
CUIDADO!!!CUIDADO!!!
CUIDADO!!! Não olhe diretamente na lente,
CUIDADO!!!CUIDADO!!!
mantenha uma distância segura para evitar danos à visão.
Verificação da amplitude do sinal de RFVerificação da amplitude do sinal de RF
Verificação da amplitude do sinal de RF
Verificação da amplitude do sinal de RFVerificação da amplitude do sinal de RF
• Ligue o ENERGY
• Selecione a função CD.
• Coloque o disco de testes HIGH REFERENCE CD ONE.
• Conecte o positivo do osciloscópio no pino 10 do IC400
(TDA1300).
• Conecte o negativo do osciloscópio no ponto de terra mais
próximo.
• Acione a tecla PLAY.
• Selecione o osciloscópio para DC.
• A amplitude típica do sinal de RF é 1,5Vpp ± 0,2Vpp sem
distorções.
Verificação da corrente da Unidade ÓpticaVerificação da corrente da Unidade Óptica
Verificação da corrente da Unidade Óptica
Verificação da corrente da Unidade ÓpticaVerificação da corrente da Unidade Óptica
Quanto maior o desgaste de uma unidade óptica maior é a
sua corrente de consumo, portanto medir essa corrente
determina a vida útil e a capacidade de emissão do diodo
laser.
• Mantenha o aparelho desligado.
• Desoldar o pino 6 do conector (CN 400)
• Conecte um multi teste na escala de corrente DC (escala de
100 mA). Entre o pino e a resistência R402.
• Ligue o ENERGY
• Selecione a função CD.
• Coloque o disco de testes HIGH REFERENCE CD 1
• Acione a tecla PLAY.
• O valor típico da corrente é 50mA.
• São aceitáveis valores até 80mA.
MÉDIOMÁXIMO
50m A 80m A
MÍNIMO TÍPICO
2,3VPP 2,8VP P
1,5Vpp
Verificação da potência de emissão laserVerificação da potência de emissão laser
Verificação da potência de emissão laser
Verificação da potência de emissão laserVerificação da potência de emissão laser
•
Coloque a foto-célula do Laser Power Meter sobre a lente
objetiva da unidade óptica.
•
Ligue o aparelho.
•
Verifique a potência de emissão durante o FOCUS SEARCH.
MÉDIOMÁXIMO
0,23m W 0,26m W
Verificação das resistências de foco e trackingVerificação das resistências de foco e tracking
Verificação das resistências de foco e tracking
Verificação das resistências de foco e trackingVerificação das resistências de foco e tracking
TT
rackingracking
T
racking
TT
rackingracking
•
Desconecte o CN400.
•
Com o aparelho desligado, conecte um multiteste na escala
de resistência x1entre os pinos 1 e 4 do CN802 (fêmea).
•
A resistência encontrada deve ser de 20Ω ±2Ω.
FocoFoco
Foco
FocoFoco
•
Desconecte o CN400.
•
Com o aparelho desligado, conecte um multiteste na escala
de resistência x1 entre os pinos 2e 3 do CN802 (fêmea).
•
A resistência encontrada deve ser de 20Ω ±2Ω.
24 Manual de Serviço
ESQUEMA ELÉTRICO PCI PRINCIPESQUEMA ELÉTRICO PCI PRINCIP
ESQUEMA ELÉTRICO PCI PRINCIP
ESQUEMA ELÉTRICO PCI PRINCIPESQUEMA ELÉTRICO PCI PRINCIP
ALAL
AL
ALAL
3
/
0
6
S
A
L
A
P
I
C
N
I
R
P
I
C
P
O
C
I
R
T
É
L
E
A
M
E
U
Q
S
E
1
O
B
A
C
*
1
B
A
C
*
1
3
5
M
T
*
F
*
Manual de Serviço 25
ESQUEMA ELÉTRICO PCI CDESQUEMA ELÉTRICO PCI CD
ESQUEMA ELÉTRICO PCI CD
ESQUEMA ELÉTRICO PCI CDESQUEMA ELÉTRICO PCI CD
UTILIZAR O MANUAL DA LINHAUTILIZAR O MANUAL DA LINHA
UTILIZAR O MANUAL DA LINHA
UTILIZAR O MANUAL DA LINHAUTILIZAR O MANUAL DA LINHA
ENERGYENERGY
ENERGY
ENERGYENERGY
26 Manual de Serviço
ESQUEMA ELÉTRICO PCI PESQUEMA ELÉTRICO PCI P
ESQUEMA ELÉTRICO PCI P
ESQUEMA ELÉTRICO PCI PESQUEMA ELÉTRICO PCI P
AINEL FRONTAINEL FRONT
AINEL FRONT
AINEL FRONTAINEL FRONT
ALAL
AL
ALAL
UTILIZAR O MANUAL DA LINHAUTILIZAR O MANUAL DA LINHA
UTILIZAR O MANUAL DA LINHA
UTILIZAR O MANUAL DA LINHAUTILIZAR O MANUAL DA LINHA
ENERGYENERGY
ENERGY
ENERGYENERGY
Manual de Serviço 27
GUIA DE PLACA PCI 190GUIA DE PLACA PCI 190
GUIA DE PLACA PCI 190
GUIA DE PLACA PCI 190GUIA DE PLACA PCI 190
28 Manual de Serviço
GUIA DE PLACA PCI 192GUIA DE PLACA PCI 192
GUIA DE PLACA PCI 192
GUIA DE PLACA PCI 192GUIA DE PLACA PCI 192
Manual de Serviço 29
GUIA DE PLACA PCI 193GUIA DE PLACA PCI 193
GUIA DE PLACA PCI 193
GUIA DE PLACA PCI 193GUIA DE PLACA PCI 193
30 Manual de Serviço
0
3
2
VISTVIST
VIST
VISTVIST
9
1
2
A EXPLA EXPL
A EXPL
A EXPLA EXPL
0
0
1
M
F
*
ODIDODID
ODID
ODIDODID
1
1
1
O
T
*
A DO CUBA DO CUB
A DO CUB
A DO CUBA DO CUB
O AS - 60/3O AS - 60/3
O AS - 60/3
O AS - 60/3O AS - 60/3
A
0
9
1
I
C
P
*
C
0
9
1
I
C
P
*
5
5
0
0
6
N
C
*
0
0
0
5
O
T
*
1
O
B
A
C
*
2
5
2
0
5
W
S
*
B
0
9
1
I
C
P
*
0
0
7
D
F
*
8
1
2
2
0
0
5
F
T
*
2
7
9
1
1
2
I
C
1
0
P
*
7
E
R
*
1
4
2
0
0
7
E
R
*
6
1
2
9
3
2
4
5
2
0
5
2
4
1
2
3
1
2
6
3
2
2
C
E
M
5
3
2
6
5
2
1
C
E
M
5
1
2
7
0
2
3
3
2
C
7
3
2
B
7
3
2
0
0
1
K
J
*
1
0
1
K
D
0
9
1
I
C
P
*
J
*
A
7
3
8
2
0
2
2
0
2
3
0
2
.
o
c
i
r
t
é
l
e
l
a
i
r
e
t
a
m
e
d
a
t
s
i
l
a
n
s
o
d
a
n
o
i
c
1
a
l
0
e
2
r
o
ã
t
s
e
*
m
o
c
s
4
0
o
2
d
a
c
r
a
m
s
n
e
t
i
s
O
4
3
2
1
1
2
1
3
2
0
0
2
1
5
2
8
0
3
1
2
2
0
9
0
4
0
5
2
2
2
2
1
2
Manual de Serviço 31
VISTVIST
VIST
VISTVIST
A EXPLA EXPL
A EXPL
A EXPLA EXPL
ODIDODID
A DO DECK AA DO DECK A
ODID
A DO DECK A
ODIDODID
A DO DECK AA DO DECK A
Obs: Para efeito de preenchimento
da ordem de serviço, acrescentar a
letra "A" após a posição do
componente.
Os itens marcados com * estão relacionados na lista de material elétrico.
32 Manual de Serviço
VISTVIST
VIST
VISTVIST
A EXPLA EXPL
A EXPL
A EXPLA EXPL
ODIDODID
ODID
ODIDODID
A DO DECK BA DO DECK B
A DO DECK B
A DO DECK BA DO DECK B
Obs: Para efeito de preenchimento
da ordem de serviço, acrescentar a
letra "B" após a posição do
componente.
Os itens marcados com * estão relacionados na lista de material elétrico.
Manual de Serviço 33
VISTVIST
VIST
VISTVIST
A EXPLA EXPL
A EXPL
A EXPLA EXPL
ODIDODID
ODID
ODIDODID
A DO MECANISMO CDA DO MECANISMO CD
A DO MECANISMO CD
A DO MECANISMO CDA DO MECANISMO CD
*M401
*M400
Os itens marcados com * estão relacionados na lista de material elétrico.
34 Manual de Serviço
VISTVIST
VIST
VISTVIST
A EXPLA EXPL
A EXPL
A EXPLA EXPL
ODIDODID
ODID
ODIDODID
A DA D
A CAIXA ACÚSTICA SG-60/3A CAIXA ACÚSTICA SG-60/3
A D
A CAIXA ACÚSTICA SG-60/3
A DA D
A CAIXA ACÚSTICA SG-60/3A CAIXA ACÚSTICA SG-60/3
3
*CABO10
8
1
5
*AF2
*AF1
6
7
OBS.: OS ITENS SEM CÓDIGO NÃO SERÃO COMERCIALIZADOS PELA GRADIENTE
Os itens marcados com * estão relacionados na lista de material elétrico.
2
Manual de Serviço 35
VISTVIST
VIST
VISTVIST
A EXPLA EXPL
A EXPL
A EXPLA EXPL
ODIDODID
ODID
ODIDODID
A DA D
A CAIXA ACÚSTICA SG-60/3A CAIXA ACÚSTICA SG-60/3
A D
A CAIXA ACÚSTICA SG-60/3
A DA D
A CAIXA ACÚSTICA SG-60/3A CAIXA ACÚSTICA SG-60/3
11
*CABO11
9
13
16
*AF4
*AF3
14
15
OBS.: OS ITENS SEM CÓDIGO NÃO SERÃO COMERCIALIZADOS PELA GRADIENTE
36 Manual de Serviço
10
LISTLIST
A DE MAA DE MA
LIST
A DE MA
LISTLIST
A DE MAA DE MA
ATENÇÃO!ATENÇÃO!
ATENÇÃO!
ATENÇÃO!ATENÇÃO!
OS COMPONENTES MARCADOS COM ESTE SÍMBOLOOS COMPONENTES MARCADOS COM ESTE SÍMBOLO
OS COMPONENTES MARCADOS COM ESTE SÍMBOLO
OS COMPONENTES MARCADOS COM ESTE SÍMBOLOOS COMPONENTES MARCADOS COM ESTE SÍMBOLO
SÃOSÃO
SÃO
SÃOSÃO
COMPONENTES DE SEGURANÇA E DEVEM SERCOMPONENTES DE SEGURANÇA E DEVEM SER
COMPONENTES DE SEGURANÇA E DEVEM SER
COMPONENTES DE SEGURANÇA E DEVEM SERCOMPONENTES DE SEGURANÇA E DEVEM SER
SUBSTITUIDOS APENAS PELOS ORIGINAISSUBSTITUIDOS APENAS PELOS ORIGINAIS
SUBSTITUIDOS APENAS PELOS ORIGINAIS
SUBSTITUIDOS APENAS PELOS ORIGINAISSUBSTITUIDOS APENAS PELOS ORIGINAIS
VISTA EXPLODIDA DO CUBO
MEC1 MECANISMO DO DECK (COMPLETO) 221601001901A
200 PAINEL FRONTAL 694792003000A
201 PORTA DO CASSETE B 694794003000A
202 PORTA DO CASSETE A 694793003000A
203 VISOR DO CASSETE A 816666001000A
204 VISOR DO CASSETE B 816667001000A
207 MOLA DA PORTA DO CASSETE (A) 721439001000A
208 MOLA DA PORTA DO CASSETE (B) 721439001000A
240 ADORNO PAINEL FRONTAL 694868003000A
210 KNOB VOLUME 694803002000A
211 VISOR DO DISPLAY 694801002010A
212 LOGOTIPO GRADIENTE 694806001901A
213 TECLAS PROGRAM / DISPLAY 694799002000A
214 TECLA POWER / OPEN CLOSE 694796002000A
215 TECLAS PLAY / STOP 694795001000A
216 TECLA PRESENT. X-BASS 694800002010A
217 TECLAS FUNÇÕES DIR. 816662001000A
218 TECLAS FUNÇÕES ESQ. 816663001000A
219 GABINETE 816653002010A
230 TAMPA TRASEIRA 810827002000A
231 COMPLEMENTO MEC. CD 694802002000A
233 ENGRENAGEM AMORTECEDORA (B) 815193001901D
234 ENGRENAGEM AMORTECEDORA (A) 815193001901D
235 DIFUSOR KNOB VOLUME 694867001010A
236 DIFUSOR KNOB JOGG 694866001010A
237A PÉ 817218001000A
237B PÉ 817218001000A
237C PÉ 817218001000A
237D PÉ 817218001000A
238 KNOB JOGG 694804002000A
241 DIFUSOR TECLAS FUNÇÕES DIR. 694797001000A
239 DIFUSOR TECLAS FUNÇÕES ESQ. 694798001000A
250 BASE CDC 816650002000A
251 TRAVA PORTA CASSETE A 814860001901D
257 TRAVA PORTA CASSETE B 814860001901D
252 TAMPA CUBO 694815002000A
254 SUPORTE PCI 816657001000A
VISTA EXPLODIDA DO DECK A
12A SUPORTE ROLO PRESSOR 953410001901A
14A ROLO PRESSOR 953411001901A
41A CORREIA 953412001901A
42A CORREIA 953413001901A
43A CORREIA 953414001901A
TERIAIS AS - 60/3TERIAIS AS - 60/3
TERIAIS AS - 60/3
TERIAIS AS - 60/3TERIAIS AS - 60/3
VISTA EXPLODIDA DO DECK B
12B SUPORTE ROLO PRESSOR 953410001901A
14B ROLO PRESSOR 953411001901A
41B CORREIA 953412001901A
42B CORREIA 953413001901A
43B CORREIA 953414001901A
VISTA EXPLODIDA DO CD
MEC2 MECANISMO CD COMPLETO C/ U.ÓP. 221597001901A
3C GUIA GAVETA ESQUERDA 953062001901D
4C GUIA GAVETA DIREITA 953063001901D
21C GAVETA 953069001901D
22C ALAVANCA CHAVE LIMIT 953068001901D
40C CHASSI DESLIZANTE 953075001901D
41C ENGRENAGEM CONTROLE DISCO 953076001901D
42C ENGRENAGEM POLIA 953072001901D
43C POLIA GAVETA 953071001901D
44C ENGRENAGEM INTERM. 953073001901D
45C CORREIA DA BANDEJA 953070001901D
46C ENGRENAGEM EXCÊNTRICA 953074001901D
80C POLIA CARROSSEL/GAVETA 953071001901D
81C ENGRENAGEM GAVETA 953067001901D
82C CORREIA MOTOR CARROSSEL 953070001901D
115C PRATO CARROSSEL (GIRATÓRIO) 953064001901D
125C SUPORTE MAGNÉTICO 953065001901D
210C AMORTECEDOR 953066001901D
216C AMORTECEDOR 953066001901D
217C AMORTECEDOR 953066001901D
218C AMORTECEDOR 953066001901D
VISTA EXPLODIDA CXA. SG-60/3 DIREITA
1 PAINEL FRONTAL 695911001000A
2 TELAR CX. AC. 040528500000A
3 GAB. CX. AC. 040983500000A
4 BUCHA DE FIXAÇÃO 816626001000A
5 BUCHA DE FIXAÇÃO 816626001000A
6 BUCHA DE FIXAÇÃO 816626001000A
7 BUCHA DE FIXAÇÃO 816626001000A
8 GUARNIÇÃO
VISTA EXPLODIDA CXA. SG-60/3 ESQUERDA
9 PAINEL FRONTAL 695911001000A
10 TELAR CX. AC 040528500000A
11 GAB. CX. AC. 040983500000A
12 BUCHA DE FIXAÇÃO 816626001000A
13 BUCHA DE FIXAÇÃO 816626001000A
14 BUCHA DE FIXAÇÃO 816626001000A
15 BUCHA DE FIXAÇÃO 816626001000A
16 GUARNIÇÃO
Manual de Serviço 37
MATERIAIS ELÉTRICO CXA.SG-60/3 DIREITA
AF1 ALTO FALANTE WOOFER 16FG781A 131324001901D
AF2 ALTO FALANTE MEDIO GTC-506 131377001000A
CABO10 CABO CAIXA ACÚSTICA 043813101010A
MATERIAIS ELÉTRICO CXA.SG-60/3 ESQUERDA
AF3 ALTO FALANTE WOOFER 16FG781A 131324001901D
AF4 ALTO FALANTE MEDIO GTC-506 131377001000A
CABO11 CABO CAIXA ACÚSTICA 043813101010A
LISTA DE MATERIAIS ELÉTRICOS
ACESSÓRIOS
CR1 CONTROLE REMOTO 561548001000A
ANT1 ANTENA DE FM 261093001000A
ANT2 ANTENA DE AM 261102001000A
CABEÇAS
CAB1 CABEÇA REPROD./GRAVAD. 952694001901A
CAB2 CABEÇA APAGADORA 952695001901A
CAB3 CABEÇA REPROD. 952694001901A
PIC1 UNID.ÓPTICA (COMPTA C/ MOTOR) 952563001901A
CABOS/ CONECTORES
CABO1 CABO DE FORÇA 182570001000A
CAB10 CABO FITA DE 10 V 182616001901A
CAB111 CABO FITA DE 8 V (MIC) 182591001000A
CAB112 CABO FITA DE 15V 100mm (TUNER) 182594001000A
CAB200 CABO FITA DE 20 V 400mm (LASER) 182596001000A
CAB201 CABO FITA DE 14 V 200mm (PAINEL) 182592001000A
CAB300 CABO DE 3 V / CONEC. (MEC. A) 043874101000A
CAB301 CABO DE 7 V / CONEC. (MEC. B) 043873101000A
CAB302 CABO FITA DE 14 V 230mm (FONTE) 182593001000A
CAB303 CABO FITA DE 16V 260mm (TAPE) 182595001000A
CAB400 CABO DE 4 V (MOTOR TAPE)
CAB401 CABO DE 6 V / CONEC. CN401
CAB402 CABO DE 20 V / CONEC. CN401
CN1 CONECTOR BASE 15 V (no tuner)
CN2 CONECTOR DA ANTENA (AM)
CN3 CONECTOR DA ANTENA (FM)
CN100 CONECTOR BASE 12V (MIC/PHONO)
CN102 CONECTOR BASE 6 V / MOTOR
CN103 CONECTOR BASE 14 V 683331001000D
CN111 CONECTOR BASE 8V (MIC) 683498001000A
CN112 CONECTOR BASE 15V (TUNER)
CN200 CONECTOR BASE 20V (LASER) 683335001000D
CN201 CONECTOR BASE 14V 683331001000D
CN204 CONECTOR BASE 2 V
CN300 CONECTOR BASE 3 V / DECK A
CN301 CONECTOR BASE 7 V / DECK B
CN302 CONECTOR BASE 14 V (FONTE) 683331001000D
CN303 CONECTOR BASE 16 V (TAPE) 683494001000A
CN304 CONECTOR BASE 16 V (TAPE) 683494001000A
CN400 CONECTOR BASE 12 V
CN401 CONECTOR BASE 6 V
CN402 CONECTOR BASE 20 V 683336001000D
CN500 CONECTOR FEMEA DE 13 V
CN501 CONECTOR BASE 14 V 683331001000D
CN502 CONECTOR BASE 2 V (FAN)
CN600 CONECTOR MACHO DE 13 V
CN700 CONECTOR BASE 14V (PAINEL) 683332001000D
JK100 JACK HEAD PHONE 683033001901D
K101 JACK MIC 683033001901D
JK102 JACK HEAD PHONE 683033001901D
CN2 TOMADA DE ANTENA
TO111 TOMADA 2 RCA
TO112 TOMADA 1 RCA
TO500 TOMADA DE FALANTES 4P 683258001901D
GF1 GARRA P/FUSIVEL 682176001901D
GF2 GARRA P/FUSIVEL 682176001901D
GF3 GARRA P/FUSIVEL 682176001901D
GF4 GARRA P/FUSIVEL 682176001901D
CAPACITORES
CC100 CC 68P 5% 100V NPO
CC101 CC 10KPF Z 100V
CC102 CC 47KP Z 50V
CC103 CC 4K7PF Y 50V
CC104 CC 1KPF 10% 100V Y5P
CC105 CC 1KPF 10% 100V Y5P
CC106 CC 1KPF 10% 100V Y5P
CC111 CC 4K7PF Y 50V
CC112 CC 4K7PF Y 50V
CC113 CC 1KPF 10% 100V Y5P
CC115 CC 47KPF Z 50V Y5U
CC116 CC 100PF 5% 50V N750
CC117 CC 100PF 5% 50V N750
CC121 CC 47KPF Z 50V Y5U
CC122 CC 100PF 5% 50V N750
CC300 CC 100PF 10% 100V Y5F
CC301 CC 100PF 10% 100V Y5F
CC302 CC 560PF 10% 500V Y5
CC303 CC 10KPF S 100V Z5V
CC304 CC 1K 10% 100V Y5P
CC305 CC 1K 10% 100V Y5P
CC306 CC 1K 10% 100V Y5P
CC307 CC 560PF 10% 500V Y5
CC308 CC 1K 10% 50V Y5P
CC309 CC 100P 5% 50V N750
CC310 CC 100PF 5% 50V N750
CC311 CC 10KPF S 100V Z5V
CC312 CC 100P 5% 50V N750
CC313 CC 100P 5% 50V N750
CC314 CC 100P 10% 100V NPO
38 Manual de Serviço
CC315 CC 1K 10% 100V Y5P
CC420 CC 22P 5% 50V NPO
CC423 CC 22P 5% 50V NPO
CC421 CC 22P 5% 50V NPO
CC600 CC 10KPF S 100V Z5V
CC601 CC 4K7PF S 50V Y5V
CC602 CC 4K7PF S 50V Y5V
CC700 CC 22P 5% 50V NPO
CC701 CC 22P 5% 50V NPO
CCM400 CCM 10NF 10 63V
CCM401 CCM 22NF 10 63V
CCM402 CCM 22NF 10 63V
CCM403 CCM 22NF 10 63V
CCM404 CCM 22NF 10 63V
CCM405 CCM 100NF -20% +80% 63V
CCM406 CCM 100NF -20% +80% 63V
CCM407 CCM 22NF 10 63V
CCM408 CCM 22NF 10 63V
CCM409 CCM 22NF 10 63V
CCM410 CCM 22NF 10 63V
CCM411 CCM 22NF 10 63V
CCM412 CCM 22NF 10 63V
CCM413 CCM 100NF -20% +80% 63V
CCM414 CCM 220PF 10% 100V
CCM415 CCM 220PF 10% 100V
CCM416 CCM 220PF 10% 100V
CCM417 CCM 220PF 10% 100V
CCM418 CCM 220PF 10% 100V
CCM419 CCM 220PF 10% 100V
CCM420 CCM 1NF 10 100V
CCM421 CCM 1NF 10% 100V
CCM422 CCM 47NF 10% 100V
CCM423 CCM 1NF 10% 100V
CCM424 CCM 100NF -20% +80% 63V
CCM425 CCM 220PF 10% 100V
CCM426 CCM 220PF 10% 100V
CCM427 CCM 220PF 10% 100V
CCM428 CCM 220PF 10 100V
CCM429 CCM 100PF 5% 100V
CCM430 CCM 100NF 5 100V
CCM431 CCM 22NF 10 63V
CCM432 CCM 100NF -20% +80% 63V
CCM433 CCM 100NF -20% +80% 63V
CCM434 CCM 100NF -20% +80% 63V
CCM435 CCM 100NF -20% +80% 63V
CCM436 CCM 100NF -20% +80% 63V
CCM437 CCM 100NF -20% +80% 63V
CCM438 CCM 100NF -20% +80% 63V
CCM439 CCM 100NF 20% 63 Z5V
CCM440 CCM 100NF -20% +80% 63V
CCM441 CCM 100NF -20% +80% 63V
CCM442 CCM 100NF -20% +80% 63V
CCM443 CCM 100NF -20% +80% 63V
CCM444 CCM 100NF -20% +80% 63V
CCM445 CCM 100NF -20% +80% 63V
CCM446 CCM 100NF -20% +80% 63V
CCM447 CCM 100NF -20% +80% 63V
CCM448 CCM 100NF -20% +80% 63V
CCM449 CCM 100NF -20% +80% 63V
CE100 CE 4,7µF 20% 25V
CE101 CE 4.7µF 20% 25V
CE102 CE 1µF 20% 100V
CE103 CE 1µF 20% 100V
CE104 CE 4,7µF 20% 25V
CE105 CE 4,7µF 20% 25V
CE107 CE 220µF 20% 10V
CE108 CE 1µF 20% 100V
CE109 CE 47µF 20% 25V
CE110 CE 47µF 20% 25V
CE111 CE 47µF 20% 25V
CE113 CE 22µF 20% 50V
CE114 CE 1µF 20% 100V
CE115 CE 4,7µF 20% 100V
CE116 CE 1µF 20% 100V
CE117 CE 4,7µF 20% 100V
CE118 CE 100µF 20% 10V
CE122 CE 4,7µF 20% 100V
CE123 CE 10µF 20% 50V
CE124 CE 4,7µF 20% 100V
CE125 CE 100µF 20% 25V
CE126 CE 1µF 20% 100V
CE127 CE 4.7µF 20% 50V
CE128 CE 100µF 20% 10V
CE136 CE 100µF 20% 10V
CE138 CE 220µF 20% 10V
CE300 CE 47µF 20% 25V
CE301 CE 47µF 20% 25V
CE302 CE 1µF 20% 100V
CE303 CE 22µF 20% 50V
CE304 CE 22µF 20% 50V
CE305 CE 10µF 20% 50V
CE306 CE 10µF 20% 50V
CE307 CE 220µF 20% 10V
CE308 CE 220µF 20% 10V
CE309 CE 100µF 20% 25V
CE312 CE 470µF 20% 16V
CE400 CE 100µF 20% 16V mini
CE402 CE 100µF 20% 16V mini
CE403 CE 100µF 20% 16V mini
CE404 CE 100µF 20% 16V mini
CE405 CE 100µF 20% 16V mini
CE406 CE 100µF 20% 16V mini
CE407 CE 100µF 20% 16V mini
CE408 CE 100µF 20% 16V mini
CE411 CE 100µF 20% 16V mini
CE413 CE 100µF 20% 16V mini
CE414 CE 100µF 20% 16V mini
CE415 CE 100µF 20% 16V mini
Manual de Serviço 39
CE416 CE 10µF 20% 25V mini
CE417 CE 10µF 20% 25V mini
CE418 CE 10µF 20% 25V mini
CE419 CE 10µF 20% 25V mini
CE420 CE 100µF 20% 16V mini
CE500 CE 10µF 20% 50V
CE501 CE 100µF 20% 63V
CE502 CE 2200µF 20% 35V
CE503 CE 2200µF 20% 35V
CE504 CE 10µF 20% 50V
CE505 CE 100µF 20% 35V
CE602 CE 220µF 20% 10V
CE603 CE 22µF 20% 50V
CE604 CE 4,7µF 20% 100V
CE605 CE 47µF 20% 25V
CE606 CE 22µF 20% 50V
CE607 CE 47µF 20% 25V
CE608 CE 22µF 20% 63V
CE609 CE 22µF 20% 63V
CE701 CE 100µF 20% 50V
CE700 CE 470µF 20% 10V
CE701 CE 100µF 20% 50V
CE702 CE 100µF 20% 50V
CE703 CE 470µF 20% 10V
CE704 CE 1µF 20% 100V
CE705 CE 100µF 20% 10V
CP100 CP 100K 10% 63V
CP101 CP 220K 10% 63V
CP113 CP 100K 10% 63V
CP112 CP 47K 10% 63V
CP113 CP 18NF 10% 63V
CP114 CP 2K7 10% 63V
CP115 CP 2K7 10% 63V
CP116 CP 100K 10% 63V
CP117 CP 100K 10% 63V
CP118 CP 100K 10% 63V
CP125 CP 100K 10% 63V
CP126 CP 100K 10% 63V
CP300 CP 10K 10% 63V
CP301 CP 10K 10% 63V
CP302 CP 100K 10% 63V
CP303 CP 100K 10% 63V
CP304 CP 1K 10% 63V
CP305 CP 1K 10% 63V
CP306 CP 100K 10% 63V
CP307 CP 100K 10% 63V
CP308 CP 100K 10% 63V
CP309 CP 100K 10% 63V
CP310 CP 2K7 10% 63V
CP313 CP 10K 10% 63V
CP314 CP 100K 10% 63V
CP315 CP 100K 10% 63V
CP316 CP 100K 10% 63V
CP414 CP 1K8 10% 63V
CP425 CP 1K8 10% 63V
CP500 CP 220K 10 63V
CP501 CP 220K 10 63V
CP502 CP 220K 10 63V
CP503 CP 220K 10 63V
CP600 CP 220K 10 63V
CP601 CP 220K 10% 63V
CP602 CP 220K 10% 63V
CP603 CP 220K 10% 63V
CP604 CP 470K 10% 63V
CP605 CP 82K 10% 63V
CP606 CP 470K 10% 63V
CP607 CP 82K 10% 63V
CP608 CP 100K 10% 63V
CP700 CP 470K 10% 63V
CP705 CP 100K 10% 63V
CP706 CP 100K 10% 63V
CP707 CP 100K 10% 63V
CP708 CP 100K 10% 63V
CHAVES
SW50 CHAVE MODO DECK B
SW52 CHAVE MODO DECK A
SW53 CHAVE REC.
SW211 CHAVE LIMIT. 959601001901D
SW400 CHAVE DETECTOR SWIT UP/DOW 321576001000D
SW401 CHAVE DETECTOR SWIT TRAY 321576001000D
SW402 CHAVE DETECTOR SWIT DISC 321576001000D
SW500 CHAVE SELET. DE VOLTAGEM 321595001000D
SW612 CHAVE DECK A
RE700 CHAVE ROTATIVA JOGG 326002001000A
RE701 CHAVE ROTATIVA VOLUME 326009001000A
SW700 CHAVE TOQUE DEMO 321579001000A
SW701 CHAVE TOQUE SMART 321579001000A
SW702 CHAVE TOQUE CLOCK 321579001000A
SW703 CHAVE TOQUE TIMER 321579001000A
SW704 CHAVE TOQUE REC 321579001000A
SW705 CHAVE TOQUE CD COPY 321579001000A
SW706 CHAVE TOQUE SEARCH 321579001000A
SW707 CHAVE TOQUE SET/PAUSE 321579001000A
SW708 CHAVE TOQUE PLAY 321579001000A
SW709 CHAVE TOQUE STOP/CLEAR 321579001000A
SW710 CHAVE TOQUE SEARCH 321579001000A
SW711 CHAVE TOQUE PROGRAM 321579001000A
SW712 CHAVE TOQUE INTRO SCAN 321579001000A
SW713 CHAVE TOQUE DISPLAY 321579001000A
SW714 CHAVE TOQUE CD 321579001000A
SW715 CHAVE TOQUE TUNER 321579001000A
SW716 CHAVE TOQUE PRESET EQ 321579001000A
SW717 CHAVE TOQUE FLASH 321579001000A
SW718 CHAVE TOQUE WAVE 321579001000A
SW719 CHAVE TOQUE X-BASS 321579001000A
SW720 CHAVE TOQUE SUFFLE 321579001000A
SW721 CHAVE TOQUE OPEN/CLOSE 321579001000A
40 Manual de Serviço
SW722 CHAVE TOQUE POWER 321579001000A
SW723 CHAVE TOQUE AUX 321579001000A
SW724 CHAVE TOQUE TAPE 321579001000A
CIRCUITOS INTEGRADOS
IC100 CI TC 9488F 171002496901A
IC111 CI PT 2308 - S 171002496901A
IC112 CI UPD 780034A 171002478901A
IC113 CI PT 7315 171003442901A
IC114 CI NJN 4558M SMD 171001469901A
IC300 CI BA 3426AS 171002425901A
IC400 CI TDA 1300T 171002230901D
IC401 CI TDA 7073AT/N3 SMD 171002477901A
IC402 CI TDA 7073AT/N3 SMD 171002477901A
IC403 CI SAA 7325H/T/M2B 171003443901A
IC404 CI L 4931CD33 / 78L033C 171002487901A
IC405 CI L 4931CD33 / 78L033C 171002487901A
IC406 CI TDA 7073AT/N3 SMD 171002477901A
IC407 CI NJN 4558M / BA 4558F 171001469901A
IC600 CI TDA 7295 171002136901D
IC601 CI TDA 7295 171002136901
IC700 CI S 80730AL- Z 171002507901A
IC701 CI S 8074 171002474901A
IC702 CI UPD 780204GF 171003431901A
IC703 CI BA 3834F SMD 171002203000A
FILTROS/CRISTAIS
CF100 FILTRO CER KMFC5024-A (KIT2PC)
RC111 RESSONADOR CERÁMICO 8,0MHz 391191001000A
CR100 FILTRO CER CS456F16
XT700 RESSONADOR CERÂMICO 5,0MHz 391139001000D
CR400 RESSONADOR CERÂMICO 33.86MHz
XT400 CRISTAL RESS. AT49 8.4672MHz 251160001901A
XT701 CRISTAL DE 32.768KHz 251100001901D
DIODOS
D100 DIODO RÁPIDO 1N4148 151003006901A
D111 DIODO RÁPIDO 1N4148 151003006901A
D112 DIODO RÁPIDO 1N4148 151003006901A
D301 DIODO RÁPIDO 1N4148 151003006901A
D302 DIODO RÁPIDO 1N4148 151003006901A
D305 DIODO RET. 1N4004 152003347000D
D306 DIODO RET. 1N4004 152003347000D
D400 DIODO RÁPIDO 1N4148 151003006901A
D401 DIODO RET. 1N4004 152003347000D
D402 DIODO RÁPIDO 1N4148 151003006901A
D403 DIODO RÁPIDO 1N4148 151003006901A
D404 DIODO RÁPIDO 1N4148 151003006901A
D500 DIODO ZENER 1N5402 152003475901D
D501 DIODO ZENER 1N5402 152003475901D
D502 DIODO ZENER 1N5402 152003475901D
D503 DIODO ZENER 1N5402 152003475901D
D504 DIODO RET. 1N4004 152003347000D
D505 DIODO RÁPIDO 1N4148 151003006901A
D506 DIODO RÁPIDO 1N4148 151003006901A
D507 DIODO RET. 1N4004 152003347000D
D508 DIODO RET. 1N4004 152003347000D
D600 DIODO RÁPIDO 1N4148 151003006901A
D601 DIODO RÁPIDO 1N4148 151003006901A
D700 DIODO RÁPIDO 1N4148 151003006901A
D701 DIODO RÁPIDO 1N4148 151003006901A
DZ300 DIODO ZENER 7.5V 5% 0,5W 151003507901A
DZ301 DIODO ZENER 7.5V 5% 0,5W 151003507901A
DZ302 DIODO ZENER 7.5V 5% 0,5W 151003507901A
DZ400 DIODO ZENER 5,1V 0,5W 151003307000D
DZ500 DIODO ZENER 4,7V 5% 0,5W 151003504901A
DZ501 DIODO ZENER 27V 0,5W / 1N4749A 151003016901D
DZ600 DIODO ZENER 7.5V 5% 0,5W 151003507901A
DZ601 DIODO ZENER 6,2V 5% 0.5W 151003506901A
LD700 DIODO LED SLR 342DC T32 152003574901A
LD701 DIODO LED. SLR 342DC T32 152003574901A
LD702 DIODO LED. SLR 342DC T32 152003574901A
LD708 DIODO LED. SLR 342DC T32 152003574901A
DISPLAY
FD700 DISPLAY FIP 151001388911A
FOTOSENSOR
FT51 FOTOSENSOR
FT53 FOTOSENSOR
FUSÍVEL
F500 FUSÍVEL PHIL. 2,5A 250V RETARDO 281049001000D
F501 FUSÍVEL PHIL. 5A 250V RETARDO 281109001000A
MOTORES
M11 MOTOR DISCO
M12 MOTOR SLED
M3 MOTOR DECK 952696001901A
M400 MOTOR DE ELEVAÇÃO
M401 MOTOR CARROSSEL/ GAVETA 952651001901D
PLACAS
PCI190A PCI MASTER 049190021000A
PCI190B PCI FONTE 049190025000A
PCI190C PCI DE POTÊNCIA 049190053000A
PCI190D PCI MIC 049190016000A
PCI192 PCI PAINEL FRONTAL 049192032000A
PCI193 PCI CD 049193021000A
RESISTORES
R100 RES. CAR. 5K6 5% 0.2W
R101 RES. CAR. 15K 5% 0.2W
R102 RES. CAR. 12K 5% 0.2W
R103 RES. CAR. 6K8 5% 0.2W
R104 RES. CAR. 3K9 5% 0.2W
R105 RES. CAR. 10K 5% 0.2W
R106 RES. CAR. 10K 5% 0.2W
R107 RES. CAR. 100K 5% 0.2W
Manual de Serviço 41
R108 RES. CAR. 1K 5% 0.2W
R109 RES. CAR. 1K 5% 0.2W
R110 RES. CAR. 1K 5% 0.2W
R111 RES. CAR. 47R 5% 0.2W
R112 RES. CAR. 100R 5% 0.2W
R113 RES. CAR. 10K 5% 0.2W
R114 RES. CAR. 1K 5% 0.2W
R115 RES. CAR. 5K6 5% 0.2W
R116 RES. CAR. 5K6 5% 0.2W
R117 RES. CAR. 1K 5% 0.2W
R118 RES. CAR. 22K 5% 0.2W
R119 RES. CAR. 22K 5% 0.2W
R120 RES. CAR. 10K 5% 0.2W
R121 RES. CAR. 4K7 5% 0.2W
R122 RES. CAR. 22K 5% 0.2W
R123 RES. CAR. 100K 5% 0.2W
R124 RES. CAR. 680R 5% 0.2W
R126 RES. CAR. 10K 5% 0.2W
R127 RES. CAR. 100R 5% 0.2W
R128 RES. CAR. 2K2 5% 0.2W
R129 RES. CAR. 2K2 5% 0.2W
R130 RES. CAR. 10R 5% 0.2W
R132 RES. CAR. 3K9 5% 0.2W
R135 RES. CAR. 18K 5% 0.2W
R136 RES. CAR. 3K9 5% 0.2W
R137 RES. CAR. 18K 5% 0.2W
R138 RES. CAR. 10R 5% 0.2W
R140 RES. CAR. 100K 5% 0.2W
R141 RES. CAR. 100K 5% 0.2W
R142 RES. CAR. 2K2 5% 0.2W
R143 RES. CAR. 100R 5% 0.2W
R144 RES. CAR. 100R 5% 0.2W
R145 RES. CAR. 100R 5% 0.2W
R146 RES. CAR. 100R 5% 0.2W
R147 RES. CAR. 15K 5% 0.2W
R148 RES. CAR. 15K 5% 0.2W
R149 RES. CAR. 3K9 5% 0.2W
R150 RES. CAR. 3K9 5% 0.2W
R151 RES. CAR. 1K 5% 0.2W
R152 RES. CAR. 68R 5% 0.2W
R153 RES. CAR. 10K 5% 0.2W
R154 RES. CAR. 10K 5% 0.2W
R155 RES. CAR. 1K 5% 0.2W
R156 RES. CAR. 47K 5% 0.2W
R157 RES. CAR. 68R 5% 0.2W
R158 RES. CAR. 47K 5% 0.2W
R159 RES. CAR. 1K 5% 0.2W
R160 RES. CAR. 1K 5% 0.2W
R161 RES. CAR. 1K 5% 0.2W
R162 RES. CAR. 1K 5% 0.2W
R163 RES. CAR. 220R 5% 0.2W
R164 RES. CAR. 1K 5% 0.2W
R165 RES. CAR. 1K 5% 0.2W
R166 RES. CAR. 10K 5% 0.2W
R167 RES. CAR. 10K 5% 0.2W
R168 RES. CAR. 10K 5% 0.2W
R169 RES. CAR. 10K 5% 0.2W
R300 RES. CAR. 8K2 5% 0.2W
R301 RES. CAR. 8K2 5% 0.2W
R302 RES. CAR. 47K 5% 0.2W
R303 RES. CAR. 3K3 5% 0.2W
R304 RES. CAR. 8K2 5% 0.2W
R305 RES. CAR. 8K2 5% 0.2W
R306 RES. CAR. 47K 5% 0.2W
R307 RES. CAR. 1K 5% 0.2W
R308 RES. CAR. 1K 5% 0.2W
R309 RES. CAR. 1K 5% 0.2W
R310 RES. CAR. 100R 5% 0.2W
R311 RES. CAR. 100R 5% 0.2W
R312 RES. CAR. 1K 5% 0.2W
R313 RES. CAR. 100K 5% 0.2W
R314 RES. CAR. 6K8 5% 0.2W
R315 RES. CAR. 47K 5% 0.2W
R316 RES. CAR. 10K 5% 0.2W
R317 RES. CAR. 10K 5% 0.2W
R318 RES. CAR. 1K 5% 0.2W
R319 RES. CAR. 470K 5% 0.2W
R320 RES. CAR. 120K 5% 0.2W
R321 RES. CAR. 6K8 5% 0.2W
R322 RES. CAR. 6K8 5% 0.2W
R323 RES. CAR. 1K 5% 0.2W
R324 RES. CAR. 100K 5% 0.2W
R325 RES. CAR. 4K7 5% 0.2W
R326 RES. CAR. 4K7 5% 0.2W
R327 RES. CAR. 33K 5% 0.2W
R329 RES. CAR. 10R 5% 0.2W
R330 RES. CAR. 10K 5% 0.2W
R331 RES. CAR. 10K 5% 0.2W
R332 RES. CAR. 10R 5% 0.2W
R333 RES. CAR. 10R 5% 0.2W
R334 RES. CAR. 10R 5% 0.2W
R335 RES. CAR. 820K 5% 0.2W
R336 RES. CAR. 1K 5% 0.2W
R337 RES. CAR. 1K 5% 0.2W
R338 RES. CAR. 390K 5% 0.2W
R339 RES. CAR. 180K 5% 0.2W
R340 RES. CAR. 33K 5% 0.2W
R341 RES. CAR. 10K 5% 0.2W
R342 RES. CAR. 10K 5% 0.2W
R343 RES. CAR. 4K7 5% 0.2W
R344 RES. CAR. 4K7 5% 0.2W
R345 RES. CAR. 1K 5% 0.2W
R346 RES. CAR. 1K 5% 0.2W
R347 RES. CAR. 1K 5% 0.2W
R348 RES. CAR. 1K 5% 0.2W
R349 RES. CAR. 680K 5% 0.2W
R350 RES. CAR. 47K 5% 0.2W
R351 RES. CAR. 100K 5% 0.2W
42 Manual de Serviço
R352 RES. CAR. 180K 5% 0.2W
R353 RES. CAR. 390K 5% 0.2W
R354 RES. CAR. 10K 5% 0.2W
R355 RES. CAR. 10K 5% 0.2W
R357 RES. CAR. 10K 5% 0.2W
R359 RES. CAR. 10K 5% 0.2W
R360 RES. CAR. 1R 5% 0.2W
R361 RES. CAR. 820K 5% 0.2W
R362 RES. CAR. 4K7 5% 0.2W
R363 RES. CAR. 4K7 5% 0.2W
R364 RES. CAR. 390R 5% 0.2W
R365 RES. CAR. 390R 5% 0.2W
R366 RES. CAR. 390R 5% 0.2W
R367 RES. CAR. 3K9 5% 0.2W
R368 RES. CAR. 100K 5% 0.2W
R369 RES. CAR. 820R 5% 0.2W
R370 RES. CAR. 820R 5% 0.2W
R371 RES. CAR. 10K 5% 0.2W
R372 RES. CAR. 10K 5% 0.2W
R373 RES. CAR. 10K 5% 0.2W
R400 RES. CAR. 390R 5% 0.2W
R401 RES. CAR. 470R 5% 0.2W
R402 RES. CAR. 2R2 5% 0.2W
R403 RES. CAR. 1K 5% 0.2W
R404 RES. CAR. 1K 5% 0.2W
R405 RES. CAR. 470R 5% 0.2W
R406 RES. CAR. 470R 5% 0.2W
R407 RES. CAR. 100K 5% 0.2W
R408 RES. CAR. 12K 5% 0.2W
R409 RES. CAR. 12K 5% 0.2W
R410 RES. CAR. 10K 5% 0.2W
R411 RES. CAR. 5K6 5% 0.2W
R412 RES. CAR. 22K 5% 0.2W
R413 RES. CAR. 10K 5% 0.2W
R414 RES. CAR. 560R 5% 0.2W
R415 RES. CAR. 220R 5% 0.2W
R416 RES. CAR. 1K 5% 0.2W
R417 RES. CAR. 22K 5% 0.2W
R418 RES. CAR. 33K 5% 0.2W
R419 RES. CAR. 10K 5% 0.2W
R420 RES. CAR. 10K 5% 0.2W
R421 RES. CAR. 10K 5% 0.2W
R422 RES. CAR. 12K 5% 0.2W
R423 RES. CAR. 12K 5% 0.2W
R424 RES. CAR. 12K 5% 0.2W
R425 RES. CAR. 10K 5% 0.2W
R426 RES. CAR. 10K 5% 0.2W
R427 RES. CAR. 10K 5% 0.2W
R428 RES. CAR. 10K 5% 0.2W
R430 RES. CAR. 330R 5% 0.2W
R431 RES. CAR. 100K 5% 0.2W
R432 RES. CAR. 10K 5% 0.2W
R433 RES. CAR. 47R 5% 0.2W
R434 RES. CAR. 4K7 5% 0.2W
R435 RES. CAR. 100K 5% 0.2W
R436 RES. CAR. 2R2 5% 0.2W
R437 RES. CAR. 10K 5% 0.2W
R438 RES. CAR. 47K 5% 0.2W
R439 RES. CAR. 47K 5% 0.2W
R440 RES. CAR. 100R 5% 0.2W
R441 RES. CAR. 100R 5% 0.2W
R442 RES. CAR. 100R 5% 0.2W
R443 RES. CAR. 100R 5% 0.2W
R444 RES. CAR. 47K 5% 0.2W
R445 RES. CAR. 10K 5% 0.2W
R446 RES. CAR. 47K 5% 0.2W
R447 RES. CAR. 22K 5% 0.2W
R448 RES. CAR. 10K 5% 0.2W
R449 RES. CAR. 10K 5% 0.2W
R450 RES. CAR. 100R 5% 0.2W
R451 RES. CAR. 1K 5% 0.2W
R452 RES. CAR. 1K 5% 0.2W
R453 RES. CAR. 220K 5% 0.2W
R454 RES. CAR. 220K 5% 0.2W
R455 RES. CAR. 47K 5% 0.2W
R456 RES. CAR. 10K 5% 0.2W
R457 RES. CAR. 100R 5% 0.2W
R458 RES. CAR. 10K 5% 0.2W
R459 RES. CAR. 10K 5% 0.2W
R460 RES. CAR. 100K 5% 0.2W
R461 RES. CAR. 100K 5% 0.2W
R462 RES. CAR. 2R2 5% 0.2W
R463 RES. CAR. 100K 5% 0.2W
R464 RES. CAR. 100K 5% 0.2W
R465 RES. CAR. 3K3 5% 0.2W
R466 RES. CAR. 3K3 5% 0.2W
R467 RES. CAR. 2R2 5% 0.2W
R468 RES. CAR. 22K 5% 0.2W
R469 RES. CAR. 22K 5% 0.2W
R470 RES. CAR. 10K 5% 0.2W
R471 RES. CAR. 100R 5% 0.2W
R472 RES. CAR. 100R 5% 0.2W
R473 RES. CAR. 2R2 5% 0.2W
R474 RES. CAR. 2R2 5% 0.2W
R475 RES. CAR. 2R2 5% 0.2W
R476 RES. CAR. 2R2 5% 0.2W
R477 RES. CAR. 2R2 5% 0.2W
R478 RES. CAR. 560R 5% 0.2W
R479 RES. CAR. 100R 5% 0.2W
R480 RES. CAR. 1K5 5% 0.2W
R481 RES. CAR. 10K 5% 0.2W
R482 RES. CAR. 47K 5% 0.2W
R483 RES. CAR. 47K 5% 0.2W
R484 RES. CAR. 47K 5% 0.2W
R485 RES. CAR. 1K 5% 0.2W
R486 RES. CAR. 1K 5% 0.2W
R500 RES. CAR. 10K 5% 0.2W
R501 RES. CAR. 330R 5% 0.2W
Manual de Serviço 43
R502 RES. CAR. 220R 5% 0.2W
R503 RES. CAR. 220R 5% 0.2W
R504 RES. CAR. 1K 5% 0.2W
R505 RES. CAR. 220K 5% 0.2W
R506 RES. CAR. 100K 5% 0.2W
R507 RES. CAR. 4K7 5% 0.2W
R508 RES. CAR. 820K 5% 0.2W
R509 RES. CAR. 22K 5% 0.2W
R510 RES. CAR. 4R7 5% 0.2W
R511 RES. CAR. 4R7 5% 0.2W
R600 RES. CAR. 10K 5% 0.2W
R601 RES. CAR. 100K 5% 0.2W
R602 RES. CAR. 1R 5% 0.2W
R603 RES. CAR. 4K7 5% 0.2W
R604 RES. CAR. 1K 5% 0.2W
R605 RES. CAR. 1K 5% 0.2W
R606 RES. CAR. 1K 5% 0.2W
R607 RES. CAR. 1K5 5% 0.2W
R608 RES. CAR. 47K 5% 0.2W
R609 RES. CAR. 22K 5% 0.2W
R610 RES. CAR. 3K3 5% 0.2W
R611 RES. CAR. 1K 5% 0.2W
R612 RES. CAR. 220R 5% 0.2W
R613 RES. CAR. 22K 5% 0.2W
R614 RES. CAR. 22K 5% 0.2W
R615 RES. CAR. 270R 5% 0.2W
R616 RES. CAR. 22K 5% 0.2W
R617 RES. CAR. 820R 5% 0.2W
R618 RES. CAR. 270R 5% 0.2W
R619 RES. CAR. 22K 5% 0.2W
R620 RES. CAR. 820R 5% 0.2W
R621 RES. CAR. 3K3 5% 0.2W
R622 RES. CAR. 1K5 5% 0.2W
R716 RES. CAR. 3K3 5% 0.2W
R717 RES. CAR. 3K3 5% 0.2W
R718 RES. CAR. 22K 5% 0.2W
R719 RES. CAR. 22K 5% 0.2W
R720 RES. CAR. 22K 5% 0.2W
R722 RES. CAR. 100K 5% 0.2W
R723 RES. CAR. 4K7 5% 0.2W
R724 RES. CAR. 4K7 5% 0.2W
R725 RES. CAR. 4K7 5% 0.2W
R726 RES. CAR. 4K7 5% 0.2W
R727 RES. CAR. 4K7 5% 0.33W
R728 RES. CAR. 4K7 5% 0.2W
R729 RES. CAR. 4K7 5% 0.33W
R730 RES. CAR. 4K7 5% 0.33W
R733 RES. CAR. 100K 5% 0.2W
R734 RES. CAR. 100K 5% 0.2W
R736 RES. CAR. 10K 5% 0.2W
R737 RES. CAR. 10K 5% 0.2W
R738 RES. CAR. 10K 5% 0.2W
R739 RES. CAR. 10K 5% 0.33W
R740 RES. CAR. 10K 5% 0.2W
R745 RES. CAR. 10K 5% 0.2W
R746 RES. CAR. 10K 5% 0.33W
R754 RES. CAR. 22K 5% 0.2W
R755 RES. CAR. 22K 5% 0.2W
R756 RES. CAR. 22K 5% 0.2W
R757 RES. CAR. 22K 5% 0.2W
R758 RES. CAR. 22K 5% 0.2W
R759 RES. CAR. 22K 5% 0.2W
R760 RES. CAR. 22K 5% 0.2W
R761 RES. CAR. 22K 5% 0.2W
R762 RES. CAR. 22K 5% 0.2W
R763 RES. CAR. 22K 5% 0.2W
R764 RES. CAR 22K 5% 0.2W
R765 RES. CAR. 22K 5% 0.2W
R766 RES. CAR 22K 5% 0.2W
R767 RES. CAR. 22K 5% 0.2W
R768 RES. CAR 22K 5% 0.2W
R769 RES. CAR. 22K 5% 0.2W
R770 RES. CAR. 22K 5% 0.2W
R771 RES. CAR. 22K 5% 0.2W
R772 RES. CAR. 22K 5% 0.2W
R773 RES. CAR. 22K 5% 0.2W
R774 RES. CAR. 22K 5% 0.2W
R775 RES. CAR. 22K 5% 0.2W
R776 RES. CAR. 22K 5% 0.2W
R777 RES. CAR. 22K 5% 0.2W
R778 RES. CAR. 22K 5% 0.2W
R779 RES. CAR. 22K 5% 0.2W
R780 RES. CAR. 22K 5% 0.2W
R781 RES. CAR. 22K 5% 0.2W
R782 RES. CAR. 22K 5% 0.2W
R783 RES. CAR. 22K 5% 0.2W
R784 RES. CAR. 22K 5% 0.2W
R785 RES. CAR. 22K 5% 0.2W
R786 RES. CAR. 22K 5% 0.2W
R788 RES. CAR. 39K 5% 0.2W
R789 RES. CAR. 18K 5% 0.2W
R790 RES. CAR. 10K 5% 0.2W
R791 RES. CAR. 6K2 5% 0.2W
R792 RES. CAR. 4K7 5% 0.2W
R793 RES. CAR. 3K3 5% 0.2W
R794 RES. CAR. 2K2 5% 0.2W
R795 RES. CAR. 2K2 5% 0.2W
R796 RES. CAR. 1K5 5% 0.2W
R797 RES. CAR. 1K 5% 0.2W
R798 RES. CAR. 1K 5% 0.2W
R799 RES. CAR. 820R 5% 0.2W
R800 RES. CAR. 680R 5% 0.2W
R801 RES. CAR. 330R 5% 0.2W
R802 RES. CAR. 330R 5% 0.2W
R803 RES. CAR. 330R 5% 0.2W
R804 RES. CAR. 680R 5% 0.2W
R805 RES. CAR. 820R 5% 0.2W
R806 RES. CAR. 1K 5% 0.2W
44 Manual de Serviço
R807 RES. CAR. 1K 5% 0.2W
S
.
R808 RES. CAR. 1K5 5% 0.2W
R809 RES. CAR. 2K2 5% 0.2W
R810 RES. CAR. 2K2 5% 0.2W
R811 RES. CAR. 3K3 5% 0.2W
R812 RES. CAR. 6K2 5% 0.2W
R813 RES. CAR. 10K 5% 0.2W
R814 RES. CAR. 680R 5% 0.2W
R815 RES. CAR. 4K7 5% 0.2W
R816 RES. CAR. 470R 5% 0.2W
R817 RES. CAR. 220R 5% 0.2W
R818 RES. CAR. 680R 5% 0.2W
R819 RES. CAR. 680R 5% 0.2W
R820 RES. CAR. 680R 5% 0.2W
R821 RES. CAR. 680R 5% 0.2W
R822 RES. CAR. 220R 5% 0.2W
R823 RES. CAR. 220R 5% 0.2W
R824 RES. CAR. 470R 5% 0.2W
R825 RES. CAR. 470R 5% 0.2W
R826 RES. CAR. 470R 5% 0.2W
R827 RES. CAR. 100K 5% 0.2W
R872 RES. CAR. 100R 5% 0.2W
R873 RES. CAR. 1K 5% 0.2W
RV300 MINI TRIMPOT 2K (VEL.MOTOR) 381256201901D
RV301 MINI TRIMPOT 2K (VEL.H.SPEED) 381256201901D
SENSOR CONTROLE REMOTO
RM700 CI IR SENSOR C.R (TS-OP4838SB1) 170502001901A
SINTONIZADORES
FM100 SINTONIZADOR FM / AM 561544001901A
TRANSFORMADORES
TF500 TRANSFORMADOR DE FORÇA 571580001000A
T318 TRT BC 546B 151002257000D
T400 TRT BC 548B / 546B 151002257000D
T401 TRT BC 556B 151002059000D
T402 TRT 2SA-1020-Y 152002640901D
T403 TRT BC 548B / 546B 151002257000D
T404 TRT BC 337-25 152002659000D
T405 TRT BC 548B / 546B 151002257000D
T406 TRT BC 548B / 546B 151002257000D
T407 TRT BC 548B / 546B 151002257000D
T408 TRT BC 558B / 556B 151002059000D
T409 TRT BC 558B / 556B 151002059000D
T410 TRT BC 548B / 546B 151002257000D
T411 TRT 2SA-1020-Y 152002640901D
T500 TRT BC 546B 151002257000D
T501 TRT BC 327-25 151002160000D
T600 TRT BC 546B 151002257000D
T601 TRT 2SD 2058-Y 151002571901D
T602 TRT BC 546B 151002257000D
T603 TRT 2SB1370F 152002814901A
T704 TRT BC 546B 151002257000D
T705 TRT BC 546B 151002257000D
T706 TRT BC 546B 151002257000D
T707 TRT BC 546B 151002257000D
T708 TRT BC 546B 151002257000D
T708 TRT BC 546B 151002257000D
T709 TRT BC 546B 151002257000D
T710 TRT BC 546B 151002257000D
T711 TRT BC 546B 151002257000D
T712 TRT BC 546B 151002257000D
VENTILADOR
FAN2 MINI VENTILADOR 641044001901A
TRANSISTORES
T100 TRT BC 556B 151002059000D
T111 TRT BC 546B 151002257000D
T112 TRT BC 556B 151002059000D
T300 TRT BC 556B 151002059000D
T301 TRT BC 556B 151002059000D
T302 TRT BC 556B 151002059000D
T303 TRT BC 546B 151002257000D
T304 TRT BC 556B 151002059000D
T305 TRT BC 546B 151002257000D
T306 TRT BC 327/ 25 151002160000D
T307 TRT BC 546B 151002257000D
T308 TRT BC 337/ 25 152002659000D
T309 TRT BC 327-25 151002160000D
T310 TRT BC 327-25 151002160000D
T311 TRT BC 327-25 151002160000D
T312 TRT BC 327-25 151002160000D
T316 TRT BC 546B 151002257000D
T317 TRT BC 546B 151002257000D
OS COMPONEN TES MARCADOS COM ESTE SÍM BOLO SÃO COM PONENTE
SE GURANÇA E DEVEM SER SUBSTITUÍDOS APENAS PELO S ORIGINAIS
OS DEMAIS CO M PONENTES DEVEM SER SUBSTITUÍDO S POR OUTROS QUE TENHAM AS MESMAS
CARACTERÍSTICAS T ÉCNICAS RELACIONADAS NA LI ST A DE M ATERI AIS.
ATENÇÃO:
Manual de Serviço 45
ATENÇÃO:
OS CO M PONEN TES M ARCADO S CO M ESTE SÍMBOLO SÃO C OM PO N EN TES
SEG URANÇA E DEVEM SER SUBSTITUÍDO S APENAS PELO S ORIGINAIS.
OS DEM AIS C OM PON EN TES DEVEM SER SUBSTITUÍDO S POR OUTROS QUE TENHAM AS M ESM A S
CARACTERÍSTICAS TÉCNICAS RELACIONADAS NA LISTA DE MATERIAIS.
46 Manual de Serviço
Loading...
