OWNER'S MANUAL

MANUEL D'UTILISATEUR

MANUAL DEL PROPIETARIO

www.gracobaby.com

Failure to follow these warnings and the

assembly instructions could result in serious injury or death.

• PLEASE SAVE OWNER’ S MANUAL FOR FUTURE USE.

• ADULT ASSEMBLY REQUIRED.

• NEVER LEAVE child unattended. Always keep child in view while in stroller.

• AVOID SERIOUS INJURY from falling or sliding out. Always use seat belt. After fastening buckles, adjust belts to get a snug fit around your child.

• AVOID FINGER ENTRAPMENT: Use care when folding and unfolding the stroller. Be certain the stroller is fully erected and latched before allowing your child near the stroller.

• NEVER USE STROLLER ON STAIRS or escalators. You may suddenly lose control of the stroller or your child may fall out. Also, use extra care when going up or down a step or curb.

• STROLLER TO BE USED only at walking speed. Product not intended for use while jogging, skating, etc.

• USE OF THE STROLLER with a child weighing more than 50 lbs (22.7 kg) or taller than 45 in. (114.3 cm) will cause excessive wear and stress on the stroller. Use the stroller with only one child at a time.

• TO PREVENT TIPPING, do not

place more than 3 lbs (1.4 kg) on the parent’ s tray.

• TO AVOID BURNS, never put

hot liquids in the parent’ s tray.

• TO PREVENT A HAZARDOUS, UNSTABLE CONDITION, place purses, shopping bags, parcels or accessory items (other than approved Graco stroller bags) on the handle. Never place anything on the canopy.

• TO PREVENT A HAZARDOUS, UNSTABLE CONDITION,donot place more than 10 lbs (4.5 kg) in the storage basket and more than 2 lbs (0.9 kg) in the canopy pockets (on certain models).

• DO NOT use storage basket as a child carrier.

• DO NOT ALLOW your child to stand on the basket. It may collapse and cause injury.

• NEVER PLACE child in the stroller with head toward front of stroller.

• NEVER ALLOW YOUR STROLLER to be used as a toy.

• DISCONTINUE USING YOUR STROLLER should it become damaged or broken.

never

• AVOID STRANGULATION.

DO NOT place items with a string around your child’ s neck, suspend strings from this product, or attach strings to toys.

USING GRACO

INFANT CAR

SEAT WITH STROLLER:

• USE ONLY A GRACO SNUGRIDE®, GRACO

SNUGRIDE®32 OR INFANT SAFESEAT™CAR SEAT with this

travel system. (Not intended for use with AUTOBABY (Europe only) and ASSURA infant car seats.) Improper use of this stroller with other manufacturers’ car seats may result in serious injury or death.

• READ THE MANUAL provided with your Graco car seat before using it with your stroller.

• ALWAYS SECURE your child with the car seat harness when using the car seat in the stroller. If your child is already in the car seat, check that the child is secured with the harness.

Manquer de suivre ces avertissements et les instructions

d'assemblage peut entraî ner de sérieuses blessures ou un dé cès.

• VEUILLER GARDER LE MANUEL D’ UTILISATEUR POUR USAGE ULTÉRIEUR.

• ASSEMBLAGE PAR UN ADULTE REQUIS.

• NE LAISSEZ JAMAIS votre enfant sans surveillance. Ayez toujours l’ enfant en vue.

• ÉVITEZ DE SÉRIEUSES blessures. Utilisez toujours la ceinture de sécurité. Après avoir attaché les boucles, ajustez les ceintures pour obtenir un ajustement confortable autour de votre enfant.

• EVITER DE COINÇER LES DOIGTS: Plier ou déplier la poussette avec soin. Soyez assuré(e) que la poussette est bien droite et que les loquets sont bien enclenchés avant de laisser votre enfant près de la poussette.

• NE JAMAIS UTILISER LA

POUSSETTE SUR LES ESCALIERS ou les escaliers

roulants. L’ enfant pourrait tomber ou vous pourriez perdre le contrôle de la poussette. Aussi, soyez très prudent lorsque vous montez et descendez une marche ou le bord du trottoir.

• LA POUSSETTE DOIT ÊTRE UTILISÉE pour la marche seulement. Ce produit n’ est pas conçu pour usage pendant la course à pied, pour patiner, etc.

• L’ USAGE DE LA POUSSETTE avec un enfant pesant plus de 50 livres (22,7 kg) ou mesure plus de 45 po (114,3 cm) occasionnera une usure et une tension excessive à la poussette. Utilisez la poussette avec seulement un enfant à la fois.

• POUR NE PAS DÉSÉQUILIBRER LA POUSSETTE, NE PAS charger le plateau à plus de 3 livres (1,4 kg).

• POUR ÉVITER LES BRÛ LURES, ne jamais mettre de liquides brûlants dans le plateau pour parents.

•

AFIN DE PRÉVENIR TOUTE SITUATION DANGEREUSE D’ INSTABILITÉ, ne jamais

placer de sacs à main ou de magasinage, de colis ou d’ accessoires (autres que les sacs à poussette Graco approuvés) sur la poignée ou le baldaquin. Ne jamais placer quoi que ce soit sur le baldaquin.

• POUR ÉVITER DES CONDITIONS HASARDEUSES, ne placez

jamais plus de 10 livres (4,5 kg) dans le panier et 2 livres (0,9 kg) dans les pochettes de baldaquin (sur certain modèles).

• NE PAS utiliser le panier comme porte-bébé.

• NE LAISSEZ PAS votre enfant debout sur le panier. Il pourrait s’ écrouler et causer des blessures.

• NE JAMAIS PLACER l’ enfant dans la poussette avec la tête vers l’ avant de la poussette.

• NE JAMAIS UTILISER LA POUSSETTE comme un jouet.

• CESSEZ L’ USAGE DE VOTRE POUSSETTE si elle devient endommagée ou brisée.

• ÉVITEZ D’ ÉTRANGLEMENT. NE JAMAIS accrocher des objets avec ficelles autour du cou de votre enfant, suspendre des ficelles au-dessus de ce produit, ou attacher des jouets à des ficelles.

UTILISATION DU PORTEBÉBÉ GRACO

AVEC LA

POUSSETTE :

• UTILISER UNIQUEMENT UN PORTE-BÉBÉ SNUGRIDE®, SNUGRIDE®32 DE GRACO OU SAFESEAT™DE GRACO

avec ce système de voyage. (Non conçu pour utiliser avec les dispositifs de retenue pour nourrisson AUTOBABY (Europe seulement) et ASSURA.) Ne pas se conformer à toutes les mises en garde et instructions de montage peut causer des blessures corporelles sérieuses ou même la mort.

• LIRE LE MANUEL d'utilisateur fourni avec votre porte-bébé Graco avant de l'utiliser avec cette poussette.

• TOUJOURS ATTACHER votre enfant avec le harnais du porte-bébé lorsqu'il est utilisé avec la poussette. Si votre enfant est déjà dans le porte-bébé, s'assurer qu'il est attaché avec le harnais.

Si no se obedecen estas advertencias y se siguen las instrucciones

de montaje, podría resultar en lesiones graves o la muerte.

• POR FAVOR, CONSERVELO EL MANUEL DEL PROPIETARIO PARA UTILIZARLO EN EL FUTURO.

• SE REQUIERE MONTAJE POR UN ADULTO.

• NUNCA DEJE a su niño desatendido. Siempre tenga su niño a la vista.

• EVITE UNA LESIÓN seria debido a una calda o resbalamiento del asiento. Use siempre el cinturón de seguridad. Luego de ajustar las hebillas, ajuste las correas para que queden ajustadas alrededor de su niño.

• EVITE APRETARSE LOS DEDOS: Use cuidado cuando abre y cierra el cochecito. Asegúrese de que el cochecito esté totalmente montado y estable antes de que su niño esté se acerque al cochecito.

• NUNCA USE EL COCHECITO EN LAS ESCALINATAS olas escaleras mecánicas. Usted puede perder súbitamente el control del cochecito, o su niño podrá caerse. Asimismo, tenga cuidado especial cuando suba o baje un escalón o la calzada.

• EL COCHECITO DEBE SER USADO solamente a velocidad de caminar. El producto no está destinado para usarlo mientras está corriendo, patinando, etc.

• SI USA EL COCHECITO para un niño que pese más de 50 libras (22,7 kg) o más alto que 45 pulgadas (114,3 cm) causará desgaste y tensión excesiva en el cochecito. Empléelo solamente con un niño a la vez.

• PARA EVITAR VOLCAMIENTOS, no ponga mas de 3 libras (1,4 kg) sobre la bandeja.

• EVITE QUEMADURAS, nunca ponga liquidos calientes sobre la bandeja para padres.

•

PARA PREVENIR UNA SITUACIÓ N PELIGROSA E INESTABLE, nunca ponga

carteras, bolsas, paquetes o accesorios (que no sean las bolsas para cochecito aprobadas por Graco) en la manija. No ponga nunca nada sobre la capota.

• NO DEJE QUE su niño se pare en la canasta. Puede desmoronarse y causar daño.

• PARA PREVENIR UNA SITUACIÓN PELIGROSA,

no coloque más de 10 libras (4,5 kg) en la canasta o 2 libras (0,9 kg) en los bolsillos de capota (en ciertos modelos).

• NO use dicha canasta para transportar el niño.

• NUNCA COLOQUE el niño en el cochecito con la cabeza en la delantera parte del cochecito.

• NUNCA DEJE QUE EL COCHECITO sea usado como juguete.

• PARE DE USAR EL COCHECITO si éste se daña o se quiebra.

• EVITE LA ESTRANGULACIÓN. NO coloque artículos con cuerdas alrededor del cuello del niño, o suspenda cuerdas del producto, o coloque cordones en los juguetes.

USO DEL TRANSPORTADOR

PARA BEBÉ GRACO

CON

EL COCHECITO:

• USE SOLAMENTE UN TRANSPORTADOR SNUGRIDE®, SNUGRIDE®32 DE GRACO®O SAFESEAT

™

DE GRACO®en este sistema

de viaje. (No debe usarse con AUTOBABY (Europa solamente) y asientos de automóvil para bebé ASSURA.) El uso inadecuado de este cochecito con asientos para automóvil de otros fabricantes podría resultar en lesiones serias o la muerte.

• LEA EL MANUAL incluido con su transportador Graco antes de usarlo con su cochecito.

• ASEGURE SIEMPRE a su niño con el arnés del transportador cuando usa el transportador en el cochecito. Si su niño ya está en el transportador, verifique que esté asegurado con el arnés.

Parts list • Liste des pièces

• Lista de las piezas

Check that you

have all the parts

for this model

BEFORE assembling

your product. If

any parts are

missing, call

Customer Service.

Tools Required:

Hammer

ALL MODELS • TOUS MODÈLES • TODOS MODELOS

Vérifiez que vous avez

toutes les pièces pour ce

modéle AVANT

d'assembler votre

produit. S'il vous manque

des pièces,

communiquez avec notre

service à la clientèle.

Outils nécessaires:

Marteau

V erifique que tiene

todas las piezas de este

modelo ANTES de

armar su producto. Si

falta alguna pieza,

llame al Departamento

de Servicio al Cliente.

Herramienta

necesaria:

Martillo

To Open Stroller • Ouvrir la poussette

• Abrir el cochecito



Carton • Boî te • Caja

SNAP!

ENCLENCHEZ!

¡ CHASQUIDO!



CHECK that stroller is completely open (by trying to fold it) before continuing.

VÉRIFIEZ que la poussette est completement dépliée (en essayant de la plier) avant de continuer.

VERIFIQUE que el cochecito esté completamente abierto (intente doblarlo) antes de continuar.

SNAP! ENCLENCHEZ! ¡ CHASQUIDO!

Basket • Le panier

• La canasta

SNAP! ENCLENCHEZ! ¡ CHASQUIDO!

Front Wheels • Les roues avant

• Las ruedas delanteras

SNAP! ENCLENCHEZ! ¡ CHASQUIDO!

Turn stroller over. Pull sleeve back to reveal metal

button. Retournez la poussette.

Retirez l'enveloppe pour révéler le bouton métallique.

Vuelque el cochecito. Retire el manguito para ver el

botón metálico.

CHECK that wheels are securely attached by pulling on wheel assemblies.

ASSUREZ-VOUS que les roues sont attachées solidement en tirant sur les assemblages de roue.

VERIFIQUE que las ruedas estén bien contactadas, tirando de los montajes de las ruedas.

Rear Axle • L’ essieu arrière

• El eje trasero

WARNING

Choking Hazard: Remove and immediately discard plastic end caps on the rear axle.

MISE EN GARDE

Danger d'étranglement: enlevez et jetez immédiatement les embouts de plastique sur l'essieu arrière.

SNAP!

ENCLENCHEZ!

¡ CHASQUIDO!

Brake levers point toward rear of stroller. Check that rear axle is securely attached by pulling on brake assembly.

ADVERTENCIA de

peligro de estrangulación: Saque y deseche inmediatamente las tapas de plástico de los extremos de las clavijas del eje trasero.

Leviers des freins vers l’ arrière de la poussette. Assurez-vous que l'essieu arrière est attaché solidement en tirant sur l'assemblage du frein.

Las palancas del freno deben apuntar hacia la parte trasera del cochecito. Verifique que el eje trasero esté bien conectado tirando del equipo de frenos.

Rear Wheels • Les roues arrières

• Las ruedas traseras

BEFORE attaching wheel: Be sure to place stroller on top of a

piece of card board or some other protective cover to prevent any damage to floor.

AVANT de fixer la roue: Assurez-vous de placer la poussette sur un morceau de carton ou un autre revêtement de protection pour prévenir tout dégât au plancher.

ANTES de instalar la rueda: Asegúrese de poner el cochecito sobre un pedazo de cartón o algún otro material de protección para prevenir dañar el piso.

Firmly attach hub adapter onto wheel.

Attachez fermerment l'adapteur du moyeu sur la roue.

Conecte el adaptador del cubo firmemente a la rueda.

Cap Capuchon

Tapacubos

On certain models Sur certains modèles

Lay stroller on its side. Place wheel on rear axle, and set the cap in place. Tap cap onto axle with hammer. CHECK that wheel is secure by pulling on it.

Placez la poussette sur la côté. Replacez la roue sur l'essieu arrière, et fixez le capuchon en place. Abaissez le capuchon sur l'essieu avec un marteau. VÉRIFIEZ que cette roue est solide en la tirant.

Ponga el cochecito de costado. Coloque la rueda en el eje trasero y fije el tapacubos en su lugar. Coloque el tapacubos en el eje golpeando suavemente con un martillo. ASEGÚRESE que la rueda esté segura tirando de ella.

En ciertos modelos

SNAP!

ENCLENCHEZ!

¡ CHASQUIDO!

Parent Tray • Le plateau pour adulte

• Bandeja para padres

Open canopy.

Ouvrez le baldaquin.

Abra la capota.

SNAP! ENCLENCHEZ! ¡ CHASQUIDO!

Child’ s Tray • Le plateau pour enfant

• Bandeja para niños

WARNING

Always secure your child with the seat belt. The tray is not a restraint device. DO NOT lift the stroller by the child’ s tray. Use care when snapping the tray on the stroller with a child in the stroller.

MISE EN GARDE

Toujours attacher votre enfant avec la ceinture de sécurité. Ce plateau n'est pas un système de retenue. NE PAS lever la poussette par le plateau pour enfant. Prenez garde lorsque vous enclenchez le plateau à la poussette avec un enfant dans la poussette.

ADVERTENCIA

Siempre sujete a su niño con el cinturón de seguridad. La bandeja no es un dispositivo de seguridad. NO levante el cochecito por la bandeja del niño. Lleve cuidado al conectar la bandeja al cochecito cuando el niño esté dentro del mismo.

SNAP!

ENCLENCHEZ!

¡ CHASQUIDO!

Push button. Appuyez sur le bouton.

Oprima el botón.

SNAP!

ENCLENCHEZ!

¡ CHASQUIDO!

To open tray, pull tab as shown. Pour ouvrir le plateau, tirer la

languette tel qu'illustré.

Para abrir la bandeja, tire de la lengüeta como se indica.

Basket • Le panier

• La canasta

To lower Pour abaisser Para bajar

Brakes • Les freins • Los frenos

WARNING

Always apply both brakes. Check that brakes are on by trying to push stroller.

To raise Pour remonter

Para levantar

MISE EN GARDE

Toujours utiliser les deux freins. Vérifiez que les freins fonctionnent en essayant de pousser la poussette.

SNAP!

ENCLENCHEZ!

¡ CHASQUIDO!

ADVERTENCIA

Siempre use ambos frenos. Inspeccione los frenos tratando de empujar el cochecito.

18 19

Swivel Wheels • Les roues pivotantes

• Las ruedas giratorias

Front swivel wheels lock for use on uneven surfaces such as grass, stones or gravel.

Les roues pivotantes avant se barrent pour un usage sur les surfaces irrégulières tel que le gazon, les cailloux ou le gravier.

Las ruedas giratorias delanteras se traban para el uso en superficies desparejas tales como césped, piedras o grava.

T o Secure Child • Attacher l’ enfant

• Para asegurar al niño

Your stroller will have one of the following seat belts:

Votre poussette aura une des ceintures de retenue suivantes:

OR/OU/O

Su cochecito incluirá uno de los siguientes cinturones de seguridad:

OR/OU/O

5 Point Harness • Harnais à 5 point

• Arnés de 5 puntos

To adjust harness. To change shoulder harness slots see page 23.

Pour ajuster le harnais. Pour changer des fentes de harnais d'épaule voir la page 23.

Para ajustar el arnés. Para cambiar ranuras del arnés del hombro vea la página 23.

3 Point Buckle • Boucle à 3 point

• Hebilla de 3 puntos

To convert to 3-pt buckle.

Pour convertir en boucle à 3-points.

Para convertirlo en un hebilla de 3 puntos.

T o Change Shoulder Harness Slots

• Pour changer des dentes de harnais d'épaule

• Para cambiar ranuras del arnés del hombro

Shoulder harness anchor— larger child Harnais d 'ancrage à l 'épaule pour grand enfant Anclaje del arnés del hombro - niño grande

Shoulder harness anchor— smaller child Harnais d 'ancrage à l 'épaule pour petit enfant Anclaje del arnés del hombro - niño pequeño

Slide adjuster Glissez le régleur Ajustador deslizable

Use either shoulder harness anchor in the slots that are closest to child’ s shoulder height.

Use slide adjuster for further adjustment. Utilisez l'un ou l'autre des harnais

d'ancrage à l'épaule dans les fentes qui sont les plus proches de la hauteur de l'épaule de l'enfant.

Utilisez le régleur pour plus d'ajustement.

Use uno de los anclajes del arnés del hombro en las ranuras que estén más cerca a la altura del hombro del niño.

Use el ajustador deslizable para lograr ajustes adicionales.

To Recline Seat • Pour incliner le siège

• Para reclinar el asiento

WARNING

When making adjustments to the stroller seat, make sure child’ s head, arms, and legs are clear of moving seat parts and stroller frame.

Recline strap Courroie d'inclinaison

Correa de reclinación

MISE EN GARDE

Lorsque vous faites des ajustements au siège de la poussette, s'assurer que la tête de l'enfant, les bras, et les jambes soient dégagés des pièces du siège en mouvement et de l'armature de la poussette.

ADVERTENCIA

Cuando realiza ajustes al asiento del cochecito, asegúrese que la cabeza, brazos y piernas del niño están lejos de las piezas del asiento que se mueven y del armazón del cochecito.

Recline tab Languette d'inclinaison

Lengüeta de reclinación

To raise, pull recline strap up. Pour relever, tirer sur la

courroie d'inclinaison. Para levantarla, tire la correa

de reclinación hacia arriba.

To recline, pull recline tab down.

Pour incliner, abaisser la languette d'inclinaison.

Para reclinarla, tire la lengüeta de reclinación hacia abajo.

To Fold Stroller • Plier la poussette

• Para plegar el cochecito







To Attach Graco®Infant Car Seat

• Pour fixer le dispositif de retenue pour bébé Graco

• Cómo instalar el asiento de automóvil para bebé Graco

For models that do not come with an infant car seat one may be purchased separately.

WARNING Use only a Graco

or Infant SafeSeat™car seat with this travel system. (Not intended for use with AUTOBABY (Europe only) and ASSURA infant car seats.) If unsure of the model or for more information please call Graco’ s customer service number: 1-800-345-4109. Improper use of this stroller with other manufacturers’ car seats may result in serious injury or death. Read the manual provided with your Graco car seat before using it with your stroller.

Always secure your child with the car seat harness when using the

•

car seat in the stroller. If your child is already in the car seat, check

that the child is secured with the harness.

Pour les modèles qui n'ont pas un porte-bébé, vous pouvez en acheter un séparément.

SnugRide®, Graco®SnugRide®32

MISE EN GARDE Utilisez uniquement un dispositif de retenue

pour enfant SnugRide®, SnugRide®32 de Graco®ou SafeSeat™de Graco®avec ce système de voyage. (Non conçu pour utiliser avec les dispositifs de retenue pour nourrisson AUTOBABY (Europe seulement) et ASSURA.) En cas de doute au sujet du modèle ou pour obtenir plus de renseignements, veuillez communiquer avec le service à la clientèle de Graco au 1-800-345-4109. Tout mauvais usage de cette poussette avec un siège d'auto d'une autre marque peut occasionner des blessures sérieuses ou mortelles. Lire le manuel d'utilisation fourni avec le porte-bébé Graco avant de l'utiliser avec cette poussette.

• Toujours attacher votre enfant avec le harnais du porte-bébé quand vous l'utilisez avec la poussette. Si votre enfant est déjà dans le porte-bébé, assurez-vous que l'enfant est attaché avec le

harnais.

En los modelos que no incluyen un asiento para automóvil, se puede comprar uno por separado.

ADVERTENCIA Use solamente los asientos infantiles para

automóviles SnugRide

, SnugRide®32 de Graco®o SafeSeat™de Graco en este sistema de viaje. (No debe usarse con AUTOBABY (Europa solamente) y asientos de automóvil para bebé ASSURA.) Si no está seguro del modelo o para obtener más información, por favor llame al número de servicio al cliente de Graco: 1-800-345-4109. El uso inadecuado de este cochecito con asientos para automóvil de otros fabricantes podrí a resultar en lesiones serias o la muerte. Lea el manual incluido con su transportador Graco antes de usarlo con su cochecito.

• Asegure siempre a su niño con el arnés del transportador cuando

usa el transportador en el cochecito. Si su niño ya está en el transportador, verifique que esté asegurado con el arnés.

• Recline the stroller seat back to its lowest position. Fold the canopy.

• Snap car seat onto child’ s tray.

• Incliner le siège de la poussette en position la plus basse. Pliez le baldaquin.

• Verrouiller le dispositif de retenue pour enfant au plateau pour enfant.

SNAP!

ENCLENCHEZ!

¡ CHASQUIDO!

• Recline el asiento del cochecito hacia atrás hasta la posición más baja. Pliegue la capota.

Attachment latch Loquet de sûreté

de l’ attachement Traba de seguridad

• Instale el asiento para automóvil en la bandeja del niño.

• Push car seat down so it is below latches on stroller handle as

shown. Turn and lock latches. ALWAYS LOCK LATCHES

OVER CAR SEAT.

• Check that car seat is securely attached by pulling up on the car seat handle.

• Appuyez sur le dispositif de retenue pour enfant vers le bas pour qu’ il soit en-dessous des loquets de sûreté sur le guidon de la poussette comme illustré. Tournez et verrouillez les loquets

de sûreté. TOUJOURS VERROUILLEZ LES LOQUETS DE SÛ RETÉ AU-DESSUS DU DISPOSITIF DE RETENUE POUR ENFANT.

• Assurez-vous que le dispositif de retenue pour enfant est attaché solidement en tirant sur le guidon du dispositif de retenue pour enfant.

• Empuje el asiento para automóvil hacia abajo de manera que esté por debajo de las trabas de la manija del cochecito como se muestra. Gire y trabe las trabas. TRABE SIEMPRE LAS

TRABAS SOBRE EL ASIENTO PARA AUTOMÓ VIL.

• Verifique que el asiento para automóvil esté conectado confirmeza tirando hacia arriba de la manija del asiento para automóvil.

• To remove car seat: unlock latches

above car seat, squeeze release handle at back of car seat, and lift car seat out of the stroller. When car seat is not in use, latches should be in unlocked position, away from baby.

• Pour enlever le dispositif de retenue pour enfant, déverrouillez les loquets de sûreté au dessus du dispositif de retenue pour enfant, pressez la poignée de dégagement à l'arrière du dispositif de retenue pour enfant, et enlevez le dispositif de retenue pour enfant de la poussette. Quand le dispositif de retenue pour enfant n'est pas utilisé, les loquets de sûreté doivent être déverrouillés, loin de bébé.

• Para quitar el asiento para automóvil: abra los cierres arriba del asiento para automóvil; apriete la manivela de soltar en la parte trasera del asiento para automóvil, y levante el asiento para automóvil del cochecito. Cuando el asiento para automóvil no esté en uso, los cierres deben estar en la posición abierta, fuera del alcance del bebé.

Care and Maintenance

• REMOVABLE SEAT PAD (if so equipped) may be machine washed

in cold water on delicate cycle and drip-dried. NO BLEACH.

• TO CLEAN STROLLER FRAME, use only household soap and warm

water. NO BLEACH or detergent.

• FROM TIME TO TIME CHECK YOUR STROLLER for loose screws,

worn parts, torn material or stitching. Replace or repair the parts as needed. Use only Graco replacement parts.

• EXCESSIVE EXPOSURE TO SUN OR HEAT could cause fading or

warping of parts.

• IF STROLLER BECOMES WET, open canopy and allow to dry

thoroughly before storing.

• IF WHEEL SQUEAKS, use a light oil (e.g., WD-40, 3-in-1,

or sewing machine oil). It is important to get the oil into the axle and wheel assembly as illustrated.

• WHEN USING YOUR STROLLER AT THE BEACH completely clean

your stroller afterward to remove sand and salt from mechanisms and wheel assemblies.

Soins et entretien

• LE COUSSIN DE SIÈGE AMOVIBLE (si applicable) est lavable à la

machine à l’ eau froide et au cycle délicat. Étendre pour sécher. PAS D’ EAU DE JAVEL.

• POUR NETTOYER L’ ARMATURE DE LA POUSSETTE, utilisez

un savon de ménage et de l’ eau tiède. PAS D’ EAU DE JAVEL ou détergent.

• DE TEMPS EN TEMPS, VÉRIFIEZ VOTRE POUSSETTE pour des vis

desserrées, pièces usagées, tissu ou couture déchiré. Remplacez ou réparez ces pièces si nécessaire. Utilisez seulement les pièces de remplacement Graco.

• UNE EXPOSITION PROLONGÉE AU SOLEIL peut provoquer une

décoloration prématurée du tissu et du plastique.

• SI LA POUSSETTE EST MOUILLÉE, ouvrez le baldaquin et laissez

sécher complètement avant l’ entreposage.

• SI LES ROUES GRINCENT, utilisez une huile légère (i.e.

WD-40, 3 dans 1, ou bien une huile pour machine à coudre). Il est important de déposer l’ huile dans l’ essieu de la roue.

• LORSQUE VOUS UTILISEZ VOTRE POUSSETTE À LA PLAGE,

prenez soin de bien la nettoyer après l’ usage afin d’ enlever le sable et le sel du mécanisme et des roues.

Cuidado y mantenimiento

• EL ASIENTO REMOVIBLE (si así está equipado) puede lavarse a

máquina en agua fria en el ciclo delicado y secarse al aire. NO USE CLORO.

• PARA LIMPIAR EL ARMAZÓ N DEL COCHECITO: usar solamente

jabón de uso doméstico y agua tibia. NO USE CLORO o detergente.

• DE VEZ EN CUANDO, INSPECCIONE EL COCHECITO para

determinar si hay tornillos flojos, piezas gastadas, material o costuras rotas. Cambie o repare las piezas según sea necesario. Use solamente repuestos marca Graco.

• EL CONTACTO EXCESIVO CON EL SOL o el calor podrí a causar

que se destiña o se tuerzan algunas piezas.

• SI EL COCHECITO SE MOJA, abra la capota y déjelo secar

completamente antes de guardarlo.

• SI LAS RUEDAS HACEN RUIDO, use un aceite liviano

(por ej., WD-40, 3-en-1, o aceite para máquinas de coser). Es importante hacer penetrar el aceite en el eje y equipo de la rueda como se ilustra.

• CUANDO USA EL COCHECITO EN LA PLAYA, limpie el

cochecito completamente después para sacar la arena y la sal de los mecanismos y equipos de las ruedas.

Replacement Parts • Warranty Information (USA)

Pièces de rechange • Renseignements sur la garantie (au Canada)

Información sobre la garantí a y las piezas de repuesto

(EE.UU.)

To purchase parts or accessories or for warranty information in the United States, please contact us at

the following:

Para comprar piezas o accesorios o para obtener información sobre la garantí a en los Estados Unidos, por favor

comuní quese con nosotros en:

www.gracobaby.com

or/ó

1-800-345-4109

To purchase parts or accessories or for warranty

information in Canada, contact Elfe at:

Pour commander des pièces ou obtenir des

renseignements au sujet de la garantie au Canada,

communiquez avec Elfe au:

1-800-667-8184

(Montréal : 514-344-3533 / Fax: 514-344-9296).

or/ou

www.elfe.net

Product Registration (USA)

Inscription de votre produit (au Canada)

Registro del producto (EE.UU.)

To register your Graco product from within the U.S.A. visit us

online at www.gracobaby.com/productregistration. We currently

do not accept product registrations from those living outside

the United States of America.

Pour inscrire votre produit Graco aux États-Unis, visitez notre site

Internet www.gracobaby.com/productregistration. Pour le moment

nous n’ acceptons pas d’ inscriptions de produits des

résidents hors des États-Unis.

Para registrar su producto Graco desde dentro de los EE.UU., visí tenos en lí nea en www.gracobaby.com/productregistration. Actualmente no

aceptamos registros de los productos de quienes viven fuera de los

Estados Unidos de América.

Infant

Restraint/

Carrier

Owner’s Manual

READ THIS MANUAL

KEEP INSTRUCTIONS

FOR FUTURE USE.

Do not install or use

this infant restraint until you

read and understand the

instructions in this manual.

FAILURE TO PROPERLY

USE THIS INFANT

RESTRAINT INCREASES

THERISKOFSERIOUS

INJURY OR DEATH

IN A SUDDEN STOP

OR CRASH.

1.0 Warning to Parents and Other Users . . . . . . . . . . . . . . . . . .4-5

2.0 Registration Information . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7

2.1 Register Your Infant Restraint . . . . . . . . . . . . . . . . . . . . . . .6

2.2 RecallInformation ................................6

2.3 IfYouNeedHelp .................................7

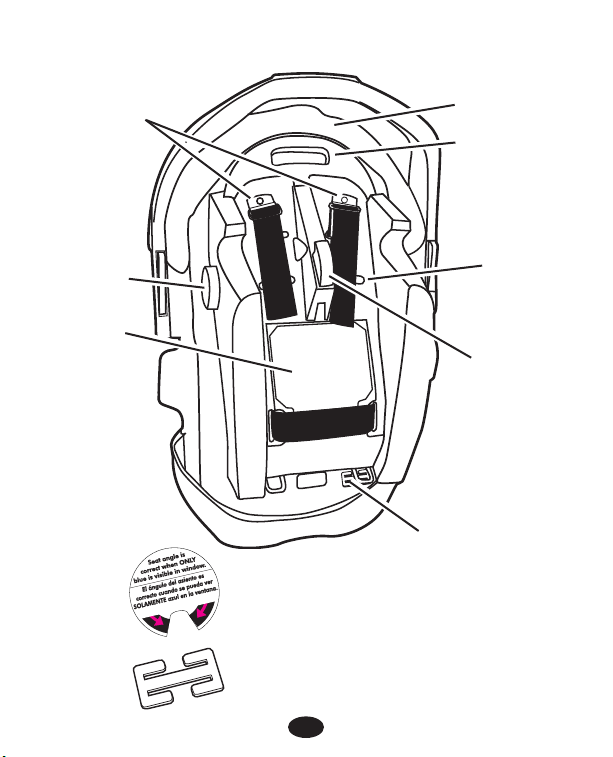

3.0 Features and Components . . . . . . . . . . . . . . . . . . . . . . . . .8-14

3.1 Removing and Attaching Base . . . . . . . . . . . . . . . . . . . . . .10

3.2 Adjusting Handle ................................10

3.3 AttachingCanopy................................11

3.4 Head Support (on certain models) ...................12

3.5 Seat Pad Assembly (certains models) ................13

3.6 Cold Weather Boot (certain models) .................14

3.7 Harness Covers (certain models) ...................14

4.0 Important Information ............................15-19

4.1 Warnings for Use as Infant Restraint .................15

4.2 Warning for Use With a Stroller .....................17

4.3 Additional Warnings for Use as Carrier ...............18

4.4 Height and Weight Limits . . . .......................19

5.0 Infant Restraint Location . . . . . . . . . . . . . . . . . . . . . . . . . .20-25

5.1 VehicleSeatRequirements ........................20

5.2 Vehicle Seat Belt Requirements . . . . . . . . . . . . . . . . . . . .21

5.2.1 UNSAFE Vehicle Belt Systems . . . . . . . . . . . . . . . . .22

5.2.2SAFEVehicleBeltSystems ...................23

5.3 LATCH Locations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

6.0 Using Infant Restraint .................................26-36

6.1 Positioning Harness Straps ........................26

6.2 Securing Child in Infant Restraint ...................28

6.3 Installing the Infant Restraint/Base Using Vehicle Belt . . .30

6.4 Using LATCH toInstallBase.......................33

6.5 Reclining Infant Restraint/Base .....................34

7.0 Additional Information ............................37-38

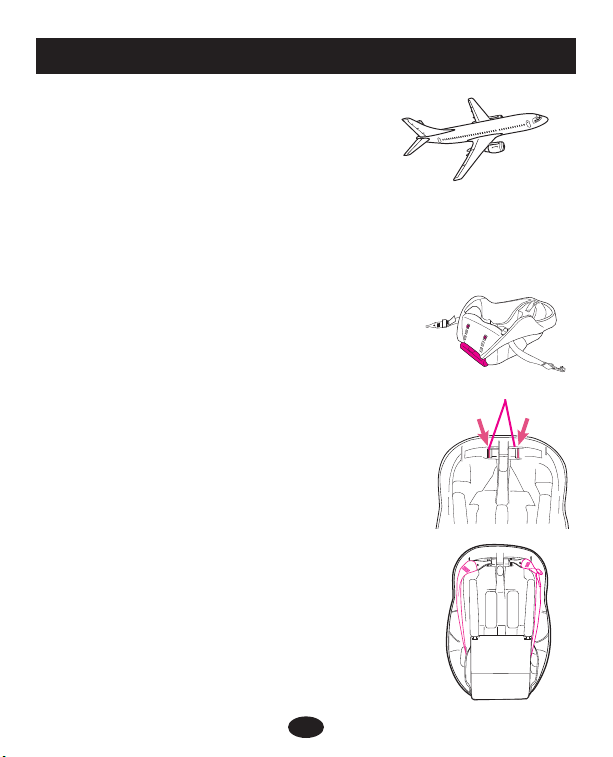

7.1 Airplane Use ...................................37

7.2 Storing LATCH ..................................37

7.3 Cleaning and Maintenance ........................38

Replacement Parts .....................................40

1.0 Warnings to Parents and Other Users

No infant restraint can guarantee protection from injury in every situation. However, proper use of this infant restraint reduces the risk of serious injury or death to your child.

Failure to properly use this infant restraint increases the risk of serious injury or death in a sharp turn, sudden stop or crash.

Your child’s safety depends on you installing and using this infant restraint correctly.

Even if using this infant restraint seems easy to figure out on your own, it is very important to READ THE OWNER’S MANUAL.

The manual is located in the back pocket of the infant restraint. You must also read your vehicle owner’s manual.

Your child’s safety depends on:

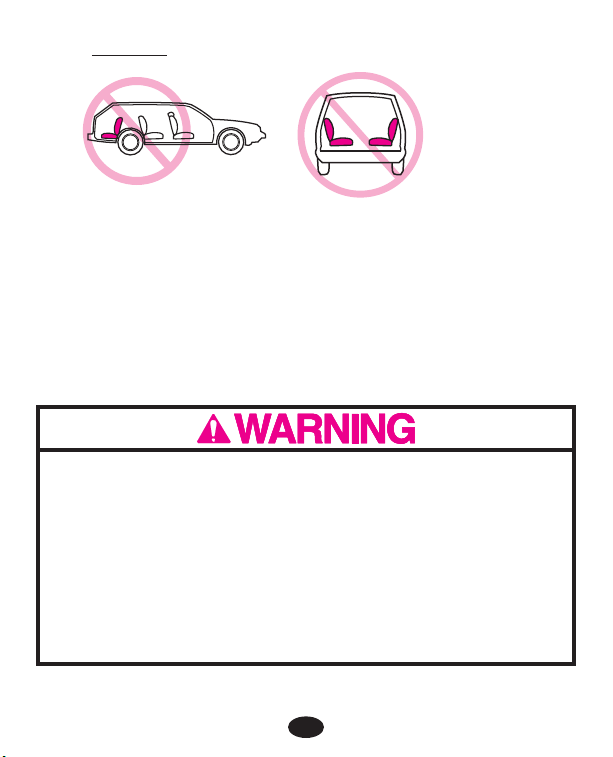

1. Choosing a suitable location in your vehicle. Some seating

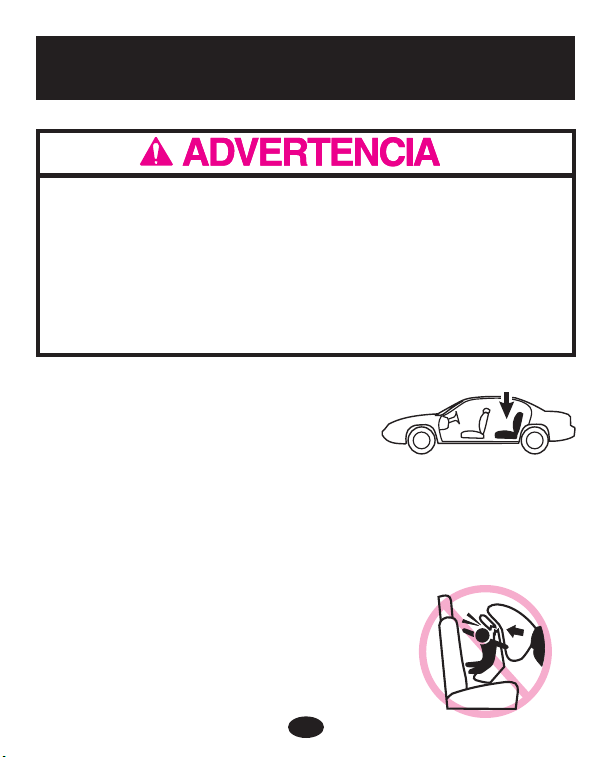

positions, such as those equipped with air bags, may not be safe locations for this infant restraint.

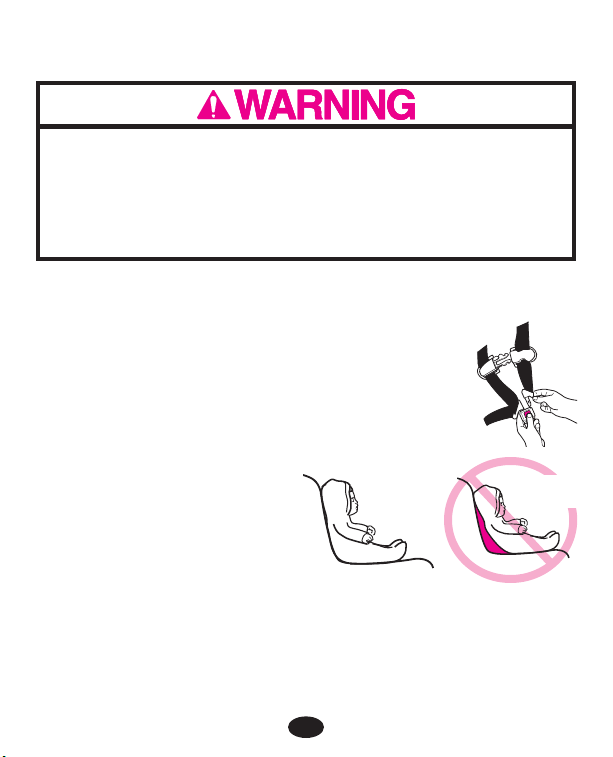

2. Inserting the harness straps in the proper slots for your child.

3. Properly securing your child in the infant restraint.

4. Placing infant restraint/base in a rear-facing position.

5. Properly routing the vehicle seat belt or LATCH.

6. Properly reclining the infant restraint.

7. Properly securing the infant restraint in the vehicle using a

seat belt designed to restrain an infant restraint or by using LATCH. Many seat belts are NOT safe to use with infant restraints, even though they can easily be threaded through the infant restraint!

2.0 Registration Information

Model Number: Manufactured in: Purchase Date:

2.1 Register Your Infant Restraint

Please fill in the above information. The model number and the manufactured in (date) can be found on a label underneath your

infant restraint. Fill out the prepaid registration postcard attached to the seat cover and mail it today.

Child restraints could be recalled for safety reasons. You must register this restraint to be reached in a recall. Send your name,

address and model/serial numbers to:

Graco Children’s Products Inc. 150 Oaklands Blvd. Exton, PA 19341 or call 1-800-345-4109 or www.gracobaby.com

2.2 Recall Information

• Call the U.S. Government’s Vehicle Safety Hotline

at 1-888-327-4236 (TTY: 1-800-424-9153) or go to http://www.NHTSA.gov

• Graco: 1-800-345-4109 or www.gracobaby.com

2.3 If You Need Help

In the U.S.A. or Canada, please contact our Customer Service Department with any questions you may have concerning parts, use, or maintenance. When you contact us, please have your product’s model and serial numbers ready so that we may help you efficiently. These numbers can be found on a sticker on the underside of your infant restraint.

USA: 1-800-345-4109 or www.gracobaby.com

Canada: 1-800-667-8184 Montreal: 514-344-3533

3.0 Features and Components

FRONT VIEW

Harness

slots

Handle

Harness

clip

Harness

buckle

Adjustment Belt

Adjustable Foot

Vehicle belt/LATCH path

Base

Handle

adjustment

button

Vehicle

belt

hook

Harness

buckle tongues

LATCH

Storage

Bars

LATCH Connector

REAR VIEW

Harness tightener

Level

indicator*

Owner’s manual

pocket

*Level Indicator

**Locking

Clip

Canopy

Release handle

Harness slot

Attachment

latch

Locking clip**

The level indicator is attached to the side of the infant restraint, and indicates whether or not the infant restraint is properly reclined.

The locking clip is stored on the bottom of the infant restraint. You will need to use it with certain types of vehicle seat belts.

3.1 Removing and Attaching Base

To remove infant restraint, squeeze handle at back of seat and lift infant restraint from base as shown

To put infant restraint in base, push infant restraint down until it clicks into base. Pull up

on infant restraint to be sure it is latched firmly into base.



3.2 Adjusting Handle

1. Press handle adjustment buttons on

both sides of handle

2. Rotate handle until it clicks into any

of the 5 positions: Position A: MUST be used

when carrying by handle,

Position B,C,D: are convenience

Position E: is the sitting position, NEVER use positions B or C

in the vehicle. BOTH handle adjustment

buttons must pop out to lock handle in place

3. Push and pull on the handle

to be sure it is locked firmly in position.



positions,

.

Carrying







Sitting

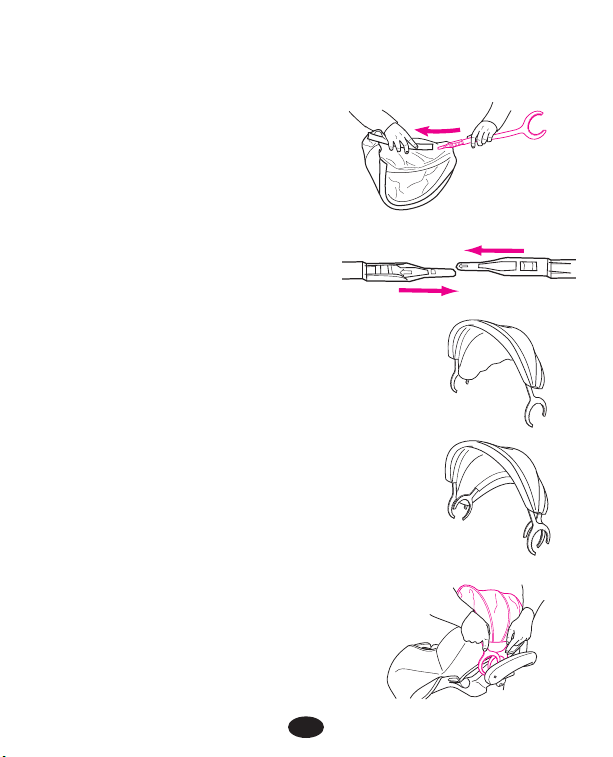

3.3 Attaching Canopy

1. Infant restraint comes with four

(two on certain models) identical canopy support parts.

Thread one canopy support completely through one sewn

.

tunnel

2. Slide straight end of a second

support into the straight end of the first support

3. On models with four canopy supports,

repeat steps one and two for the other canopy tunnel. The canopy should appear as shown

4. Attach canopy in the areas between the

infant restraint and the handle base

.

.

.









To remove the canopy, reverse the steps.

3.4 Head Support (on certain models)

Some infants may need extra support to keep their head and body in a comfortable position. Unsnap the sides and resnap them with the harness straps threaded through the slots in the cushion

If your model does not include a head support, you may want to use a rolled towel or a blanket for support

MAKE SURE THAT NOTHING INTERFERES WITH THE HARNESS OR THE BLANKET.

It must still be flat and snug against your child’s shoulders.









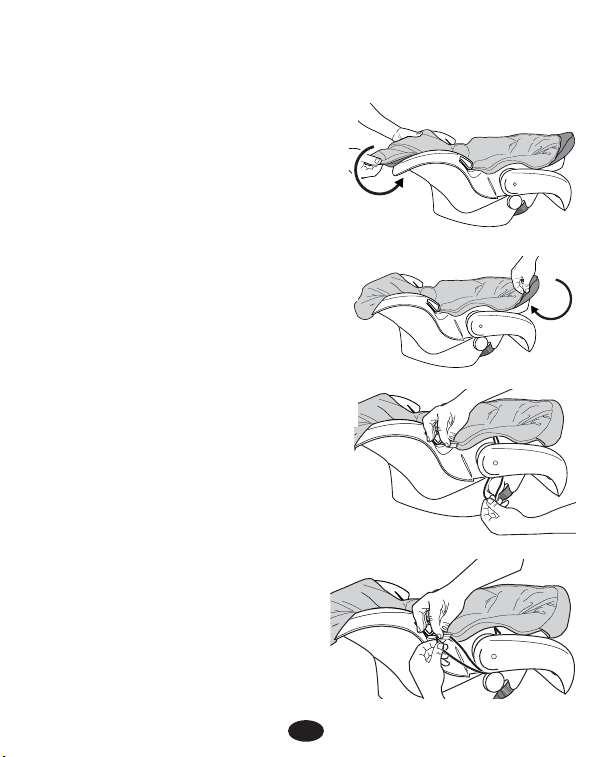

3.5 Seat Pad Assembly

(on certain models)

Step 1.

Wrap bottom edge of seat pad around the foot end of seat as shown.

Step 2.

Wrap the top edge of the seat pad around the head end of the seat as shown.

Step 3.

On side of seat, wrap elastic strap around the handle as shown. Skip Steps 3 and 4 if your model does not include straps.

Step 4.

Fasten strap to hook that is attached to the seat pad. Repeat steps for the elastic strap and hook on the other side of the seat pad.









3.6 Cold Weather Boot (on certain models)

Some models come with a cold weather boot. To use, wrap elastic around bottom of seat and place both elastic loops around vehicle belt hooks as shown



3.7 Harness Covers (on certain models)

To prevent ejection in sudden stop or crash:

• Always make sure shoulder straps are threaded through slots and properly positioned on shoulders.

• Make sure that harness covers do not interfere with placement of the chest clip at armpit level.

4.0 Important Information

4.1 Warnings for Use as Infant Restraint

• DO NOT INSTALL OR USE THIS INFANT RESTRAINT AND BASE UNTIL YOU READ AND UNDERSTAND THE INSTRUCTIONS IN THIS MANUAL AND IN YOUR VEHICLE OWNER’S MANUAL. DO NOT let others install or use the

infant restraint unless they understand how to use it.

• FAILURE TO PROPERLY USE THIS INFANT RESTRAINT

AND BASE INCREASES THE RISK OF SERIOUS INJURY OR DEATH IN A SUDDEN STOP OR CRASH. Your child can

be injured in a vehicle even if you are not in a crash. Sudden braking and sharp turns can injure your child if the infant restraint is not properly installed or if your child is not properly secured in the infant restraint.

• PLACE THIS INFANT RESTRAINT IN A REAR-FACING POSITION when using it in the vehicle.

• DO NOT PLACE THIS INFANT RESTRAINT IN A VEHICLE

SEATING LOCATION THAT HAS A FRONT AIR BAG. If the air bag inflates, it can hit the

infant restraint with great force and cause serious injury or death to your child. Check vehicle owner’s manual for information about side air bags and infant restraint installation.

• SOME SPECIAL NEEDS CHILDREN, such as pre-term babies or those who have tested positive for positional apnea, may be at increased risk of suffering breathing or other difficulties in an infant restraint. If your child has special needs, we recommend that you have your physician or hospital staff evaluate your child and recommend the proper infant restraint or car bed before using this product.

• According to accident statistics, CHILDREN ARE SAFER WHEN

PROPERLY RESTRAINED IN REAR VEHICLE SEATING POSITIONS, RATHER THAN FRONT SEATING POSITIONS.

For a vehicle with a front passenger air bag, refer to your vehicle owner’s manual as well as these instructions for infant restraint installation.

• NEVER LEAVE YOUR CHILD UNATTENDED.

• NEVER LEAVE AN INFANT RESTRAINT AND BASE UNSECURED IN YOUR VEHICLE. An unsecured infant restraint or base can be thrown around and may injure occupants in a sharp turn, sudden stop or crash. Remove it or make sure that it is securely belted in the vehicle. If not using LATCH, make sure unsecured LATCH connectors are properly stored on base.

• REPLACE THE INFANT RESTRAINT AND BASE AFTER AN ACCIDENT OF ANY KIND. An accident can cause damage to the infant restraint that you cannot see.

• STOP USING INFANT RESTRAINT AND BASE AND THROW IT AWAY after the date molded into the back of the infant restraint.

• DO NOT MODIFY YOUR INFANT RESTRAINT AND BASE or use any accessories or parts supplied by other manufacturers.

• NEVER USE INFANT RESTRAINT AND BASE IF IT HAS DAMAGED OR MISSING PARTS. DO NOT use a cut, frayed

or damaged infant restraint harness or vehicle seat belt or LATCH belt.

• THE INFANT RESTRAINT CAN BECOME VERY HOT IF LEFT IN THE SUN. Always touch the surface of any metal or plastic parts before putting your child in the infant restraint.

• THIS INFANT RESTRAINT CONFORMS to all applicable Federal Motor Vehicle Safety Standards and is certified for use in motor vehicles and aircraft.

• NEVER GIVE THIS INFANT RESTRAINT AND BASE to someone else without also giving them this manual.

• NEVER USE A SECOND-HAND INFANT RESTRAINT AND BASE or an infant restraint whose history you do not know.

4.2 Warning for Use With a Stroller

• USE ONLY WITH STROLLERS THAT ARE PART OF THE GRACO TRAVEL SYSTEM. Refer to stroller instruction sheet

for details about how to attach the infant restraint to your stroller. If you do not have an instruction sheet, please call toll-free, 1-800-345-4109 to obtain one, or visit our website, www.gracobaby.com.

• Improper use of Graco’s infant car seat with other manufacturer’s strollers may result in serious injury or death.

4.3 Additional Warnings

for Use as Carrier

• FALL HAZARD: Child’s movements can slide carrier. NEVER place carrier near edges of countertops, tables or other

high surfaces. Always stay within arms reach whenever carrier is not on floor/ground.

BE SURE handle locks into position before lifting carrier. NEVER place carrier in the top of a shopping cart.

• SUFFOCATION HAZARD: Infant carrier can roll over on soft

surfaces and suffocate child. Never place carrier on beds, sofas or other soft surfaces.

• STRANGULATION HAZARD: Child can strangle in loose restraint straps. Always use harness, never leave child in carrier when straps are loose or undone.

KEEP STRINGS AND CORDS AWAY FROM CHILD. Strings and cords can cause strangulation.

DO NOT place carrier near a window where cords from blinds or drapes can strangle a child.

DO NOT hang strings on or over the carrier. DO NOT place items with a string around a child’s neck, such

as hood strings, pacifier cords, etc. DO NOT attach strings to toys.

4.4 Height and Weight Limits

FAILURE TO USE INFANT RESTRAINT IN A MANNER APPROPRIATE FOR YOUR CHILD’S SIZE MAY INCREASE THE RISK OF SERIOUS INJURY OR DEATH.

Your child MUST meet all requirements:

• WEIGHT: 5-22 lbs. (2.3-10 kg)

•HEIGHT:29 inches (73 cm) or less

5.0 Infant Restraint Location

5.1 Vehicle Seat Requirements

IMPROPER PLACEMENT OF THE INFANT RESTRAINT INCREASES THE RISK OF SERIOUS INJURY OR DEATH.

Some seating positions in your vehicle may not be safe for this infant restraint. Some vehicles do not have any seating positions that can be used safely with the infant restraint. If you are not sure where to place the infant restraint in your vehicle, consult your vehicle owner’s manual or call Graco at 1-800-345-4109.

• Whenever possible, secure the infant

restraint in the center position of the seat directly behind the front seats

An adult should ride in the rear seat to watch the child. If the driver is the only adult present, a child may need to ride in the front seat. BUT ONLY if there is no passenger-side air bag and all of the other vehicle seat and seat belt requirements listed are met.

• NEVER place this infant restraint in a

vehicle seating location that has a front air bag

Use as Infant Restraint”, p.15.

.See“4.1 Warnings for







• The VEHICLE seat must face forward.

• DO NOT use infant restraint on vehicle seats with seat backs that will not lock in an upright position. DO NOT use seats that can fold down without having to release a lock or latch of some kind. These seats can fly forward and strike the child in a sudden stop or crash.

5.2 Vehicle Seat Belt Requirements

MANY SEAT BELT SYSTEMS ARE NOT SAFE TO USE WITH THE INFANT RESTRAINT. THE VEHICLE SEAT BELT MUST BE DESIGNED TO HOLD THE INFANT RESTRAINT TIGHTLY AT ALL TIMES.

Pay careful attention to these systems; some of the seat belts that are not safe to use look very much like seat belts that are safe to use. If you are unsure,

Graco at 1-800-345-4109.

consult your vehicle owner’s manual or call

5.2.1 UNSAFE Vehicle Belt Systems

DO NOT use any of the following systems to secure the infant restraint. LATCH can be used IN PLACE OF the vehicle belt system. Please

refer to vehicle owners manual for LATCH locations.

• Lap Belts with Emergency Locking Retractor (ELR) This lap belt stays loose and can move until it locks in a crash or sudden stop.

• Combination Lap/Shoulder Belt with Retractor

Each strap has a retractor at one end and is attached to the latch plate at the other end.

• Passive Restraint - Lap Belt with Motorized Shoulder Belt

• Passive Restraint - Lap or Shoulder Belt Mounted on Door

DO NOT use vehicle belts that are

attached to the door in any way or that move along a track to automatically surround the passenger when the door is closed.

• Lap Belts Forward of Seat Crease

5.2.2 SAFE Vehicle Belt Systems

THE FOLLOWING BELT SYSTEMS CAN BE USED WITH YOUR INFANT RESTRAINT, IF the seat location meets all other

requirements of these instructions and those in your vehicle owner's manual. LATCH can be used in place of the vehicle belt system. Please refer to vehicle owners manual for LATCH locations.

• Lap Belts - Manually Adjusted

When buckled, the belt is tightened manually by pulling on the excess belt while pushing down hard on the infant restraint.

• Lap Belts with Automatic Locking Retractor (ALR)

The automatic locking retractor will not permit the lap belt to lengthen once it is buckled. Tighten the belt by feeding the belt back into the retractor while pushing down hard on the infant restraint.

• Combination Lap/Shoulder Belt with Locking Latch Plate

Once it is buckled, this type of belt has a latchplate that will not allow the lap portion of the belt to loosen. Belt is tightened by pulling hard on the shoulder portion of the vehicle belt while pushing down hard on the infant restraint.

• Combination Lap/Shoulder Belt with Sliding Latch Plate

This belt has a latchplate that slides freely along the belt.

This belt MUST be converted to prevent movement of the lap portion of the belt. You must use the locking clip provided with the infant restraint, unless your vehicle's seat belt can be converted in another way as described in your vehicle owner's manual.

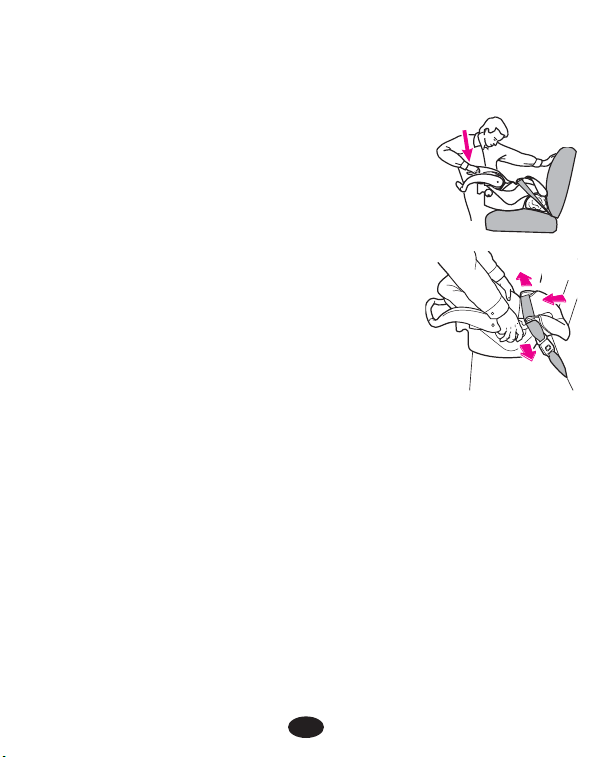

To Install Locking Clip:

1. Tighten the buckled belt by pushing down

hard on the infant restraint and pulling hard on the shoulder belt.

2. While pushing down on infant restraint,

pinch the two straps together behind the buckle tongue. Unbuckle the belt without allowing it to slip.

3. Connect lap and shoulder belts

with locking clip as shown and .

4. Rebuckle belt. Check that lap belt

does not move by pulling and pushing hard on infant restraint. If belt loosens or lengthens, repeat procedure.



Locking clip goes here,

/2 inch from the buckle

Locking clip

inch





5.3 LATCH Locations

Newer vehicles may have one or more seating positions with LATCH anchorage systems. If vehicle is equipped with LATCH, the vehicle lower anchor points may be visible at the vehicle seat crease. If not visible, they may be marked with the symbol .

See your vehicle owner’s manual for exact locations, anchor identification, and requirements for use with an infant restraint.

Typical seat in a passenger vehicle. Other vehicle types may have different LATCH locations or different markings.

Vehicle Lower Anchor Points

Vehicle

Seat Crease

LATCH is defined as anchorages 280mm (11.02 inches) on center.

As a manufacturer, we do not recommend using the LATCH system in the center position if it exceeds this length.

6.0 Using Infant Restraint

6.1 Positioning Harness Straps

FAILURE TO PROPERLY ADJUST THE HARNESS STRAPS FOR YOUR CHILD INCREASES THE RISK OF SERIOUS INJURY OR DEATH IN THE EVENT OF A SHARP TURN, SUDDEN STOP OR CRASH.

adjusted to fit your child according to the following instructions.

1. Remove infant restraint from base and rotate handle down to

sitting position. See “3.1 Removing and Attaching Base” and “3.2 Adjusting Handle”,p.10.

2. Place child in infant restraint as shown

3. Determine which pair of harness slots are even

with or just below your child’s shoulders DO NOT use upper harness slots if they

are above your child’s shoulders. They will not hold a small child securely in a sudden stop or crash.

4. If the harness straps must be adjusted:

remove child from infant restraint and move harness straps to other harness slots.

The harness straps must be properly

.

.

Use harness slots

even with or just below

child’s shoulders





5. From back, remove harness straps from

harness tighteners. From front pull strap from slot



Harness tighteners

6. Reinsert strap in the appropriate slot

7. Thread straps through tighteners exactly

as shown

8. SAFETY CHECK:

a) CHECK that straps are not twisted; b) CHECK that straps are secure:

pull on harness straps from front.

.

.





6.2 Securing Child in Infant Restraint

Failure to properly secure your child in the infant restraint/carrier increases the risk of serious injury or death from suffocation or falls, or in the event of a sudden stop or crash. Even when used only as a carrier, make sure the harness straps are properly secured.

1. Move infant restraint handle to sitting position (see page 10).

2. Open harness clip by squeezing both sides and

unbuckle as shown

3. Place your child in the infant

restraint as shown in

. Pull the harness straps



down over your child.

4. Insert the two buckle tongues into the harness buckle on the

crotch strap. Make sure that you hear each tongue click into

the buckle. DO NOT use the infant restraint if the harness does not latch

in place. Call Graco at 1-800-345-4109.

.

, not

 



5. From the back, pull strap through

harness tightener to tighten the straps as shown should be about equal in length. CHECK that both straps are f lat and tight on child’s shoulders.

To loosen the straps, hold the harness tightener up and pull the strap from the front of the seat

. The remaining straps

.





6. Snap harness clip pieces together

Position harness clip in middle of chest, level with armpits and away from the neck

.

7. SAFETY CHECK:

a) CHECK that harness straps are not twisted.

b) CHECK that the harness is snug. A snug strap should not allow any slack. It lies in a relatively straight line without sagging. It does not press on the child’s flesh or push the child’s body into an unnatural position

.

.





6.3 Installing the Infant Restraint/Base Using Vehicle Belt

You must carefully follow the instructions provided by your vehicle manufacturer, in addition to the information in this manual. Before proceeding, be sure you have read and understood section 5, “Infant Restraint Location” on p. 20-25.

Make sure vehicle is on level ground so that the level indicator, which is attached to the infant restraint, can be used to properly recline the infant restraint

If a front passenger seat is used, slide the vehicle seat rearward as far as possible from the dashboard. If a rear seat is used, make sure the seat in front of it is moved forward enough and is upright enough to allow room for the infant restraint.

1. Remove infant restraint from base,

regardless of whether or not you plan on using the base.

2. Place the base

rear-facing position in a forward-facing vehicle seat.





or infant restraint without base  in a







3. Thread the seat belt:

Base with seat belt

Belt MUST go under tongue

Infant restraint with seat belt

4. Buckle the seat belt. Make sure the buckle tongue goes into the correct buckle

. The seat belt should not be twisted or turned.



5. Tighten the vehicle seat belt. Refer to your vehicle owners

manual and the instructions in “5.2.2 SAFE Vehicle Belt Systems”, p.23-24, on tightening your vehicle belt.

To create a very tight installation, push down hard with your knee or free hand in the middle of infant restraint and tighten the vehicle belt.

 or base and pull



6. Push the infant restraint down into the base and make sure that

you hear a “click” it is latched securely into the base.

If the infant restraint does not securely latch into the base, the infant restraint provides NO protection for your child. DO NOT use the infant restraint/base if the infant restraint does not securely latch into the base.

. Pull up on the infant restraint to be sure



6.4 Using LATCH to install Base

1. For ease of installation, extend LATCH

to its maximum length.

2. Position base in vehicle seat as shown.

3. Thread LATCH through base belt path normally used for vehicle seat belt. Make sure that LATCH is UNDER





.

.

tongue on base

Belt must lay flat and not be twisted.

4. Hook Connectors to vehicle lower anchors. Pull firmly on Connectors to

be sure they are attached

5. Tighten LATCH by pushing down

hard on base and pulling the

adjustment belt

6. NEVER put two LATCH connectors on one vehicle LATCH anchor unless specifically allowed by the vehicle

manufacturer

7. Test infant restraint for secure installation as described in infant restraint “Final Safety Check” p.36.

8. Check that the LATCH stays tight and does not slip from the tightened position. If it does not stay tight, try another seating position or contact Customer Service.

Tongue









6.5 Reclining Infant Restraint/Base

For your child’s safety, it is important that your infant restraint/base be properly reclined. Attached to the side of your infant restraint is a level indicator to help properly recline the infant restraint/base on the vehicle seat.

Failure to properly recline the infant restraint on the vehicle seat increases the risk of serious injury or death.

If the infant restraint is too upright, a child’s head may drop forward and cause breathing problems.

If the infant restraint is too reclined, a crash could put too much force on a child’s neck and shoulders.

The infant restraint must be properly reclined according to the following instructions.

Check the level indicator. You must look straight on at the indicator. —If the indicator shows ONLY blue, the infant restraint is

properly leveled.

—If any orange is showing in the level indicator adjust the recline.

When using the base:

To lower the foot; pull down on the bottom of the foot to the desired setting to adjust the recline .

To raise the foot; set the base on a flat surface, push in on the fingers on the base and push down on the base to adjust the recline .

If there is still orange in the level indicator when the foot is completely extended then place a rolled towel under the foot until ONLY blue shows .

When using only the infant restraint, if there is still orange in the level indicator when the infant restraint is resting on the vehicle seat then place a rolled towel under the infant restraint until ONLY blue shows .

Readjust the vehicle seat belt as necessary to secure the infant restraint firmly in the vehicle seat.









Final Safety Check: Every time you drive with your child,

PUSH DOWN on the top of the infant restraint slowly but firmly to make sure the vehicle belt does not lengthen at all and that the vehicle belt or LATCH is fastened very tightly around the infant restraint/base

Holding the infant restraint near the vehicle belt path, TWIST AND PULL the seat forward and to both sides to make sure the vehicle belt or LATCH does not lengthen or loosen and the infant restraint does not easily move









7.0 Additional Information

7.1 Airplane Use

Installinanairplanethesamewayasinan automobile. Notify the airline ahead of time that you intend to bring the seat on board.

Use only in forward-facing aircraft seat. Follow the flight attendant’s instructions about infant restraint placement. Do not use this infant restraint if the airplane seat belt does not hold the infant restraint tightly.

7.2 Storing LATCH

1. For ease of storing, extend

LATCH to its maximum length.

2. Locate the storage bars on bottom of infant restraint

.

base

3. Fasten end of LATCH (without adjustment belt) onto storage bar.

4. Repeat step 3 for LATCH with adjustment belt. After fastening onto storage bar, pull on adjustment belt to make sure LATCH is securely fastened.

5. LATCH storage should look like this when complete

.

Storage bars





Underside of base

7.3 Cleaning and Maintenance

TO REMOVE AND WASH INFANT RESTRAINT PAD, follow

instructions in “6.1 Positioning Harness Straps”, p. 26-27.

Carefully remove the seat pad. Machine wash on delicate cycle and drip-dry. DO NOT USE BLEACH.

Reverse steps to reinstall seat pad. Check that harness system is not twisted, and pull on harness system to be sure harness is securely reinstalled.

INFANT RESTRAINT METAL AND PLASTIC PARTS may be

cleaned by wiping with a mild soap and water solution. DO NOT USE BLEACH. Use of bleach may weaken plastic parts.

HARNESS STRAPS may be spot cleaned or replaced. DO NOT

IMMERSE THE HARNESS STRAPS IN WATER. Doing so may weaken the harness straps.

BUCKLE may be cleaned with a damp cloth.

DO NOT LUBRICATE the buckle.

DO NOT USE INFANT RESTRAINT without seat pad.

CONTINUOUS USE OF INFANT RESTRAINT MAY CAUSE

DAMAGE TO VEHICLE SEAT. Use an infant restraint mat, towel

or thin blanket to protect upholstery.

Notes

Replacement Parts

To purchase parts or accessories in the United States for your Graco product, please contact us at the following:

www.gracobaby.com

1-800-345-4109

Asiento de

seguridad infantil

/portabebés

Manual del propietario

LEA ESTE MANUAL

GUARDE ESTAS

INSTRUCCIONES PARA

USO FUTURO.

No instale ni use este

sistema de seguridad para

niños hasta que haya leído

y entendido las instrucciones

en este manual.

NO USAR DEBIDAMENTE

ESTE SISTEMA DE

SEGURIDAD PARA NIÑOS

AUMENTA EL RIESGO DE

SUFRIR LESIONES SERIAS

O FATALES EN UN

ACCIDENTE O AL

DETENERSE DE REPENTE.

1.0 Advertencias a padres y otros usuarios . . . . . . . . . . . . . . .4-5

2.0 Información sobre el registro . . . . . . . . . . . . . . . . . . . . . . . .6-7

2.1 Registro de su sistema de seguridad para niños . . . . . . . .6

2.2 Información sobre el retiro de productos del mercado . . . .7

2.3 Sinecesitaayuda.................................7

3.0 Funciones y componentes . . . . . . . . . . . . . . . . . . . . . . . . .8-14

3.1 Sacar y conectar la base . . . . . . . . . . . . . . . . . . . . . . . . . .10

3.2 Ajustedelamanija ..............................10

3.3 Colocación de la capota ...........................11

3.4 Apoyacabezas(enciertosmodelos) .................12

3.5 Armado de la almohadilla del asiento (ciertos modelos) . .13

3.6Botaparetiempo(ciertosmodelos) ..................14

3.7 Cubiertas del arnés ...............................14

4.0 Información importante . ..........................15-19

4.1 Advertencias para el uso como sistema de seguridad para

niños ..........................................15

4.2 Advertenciasparaelusoconuncochecito............17

4.3 Advertencias adicionales para el uso como transportador .18

4.4 Limitaciones de peso y estatura ....................19

5.0 Ubicación del sistema de seguridad para niños . . . . . .20-25

5.1 Requisitos del asiento del vehículo . . . . . . . . . . . . . . . . . .20

5.2 Requisitos del cinturón de seguridad del vehículo . . . . . .21

5.2.1 Sistemas PELIGROSOS de cinturones para vehículos 22

5.2.2 Sistemas SEGUROS de cinturones para vehículos .23

5.3 Ubicación del LATCH ............................25

6.0 Usar el asiento de seguridad infantil . . ..................26-36

6.1 Colocación de las correas del arnés .................26

6.2 Sujetarelniñoalsistemadeseguridadparaniños......28

6.3 Instalación del sistema de seguridad para niños/base

conelcinturondelvehículo ........................30

6.4 Uso del LATCH parainstalarlabase ................33

6.5 Inclinación del sistema de seguridad para niños/base . . .34

7.0 Información adicional ............................37-38

7.1 Uso en aviones .................................37

7.2 Almacenamiento del LATCH .......................37

7.3 Limpieza y mantenimiento .........................38

Piezasderepuesto .....................................40

1.0 Advertencias a padres y otros usuarios

Ningún asiento de seguridad infantil puede garantizar la protección contra lesiones en todas las situaciones. Sin embargo, el uso correcto de este asiento de seguridad infantil reduce el riesgo de que su niño sufra lesiones serias o la muerte.

El uso incorrecto de este sistema de seguridad infantil aumenta el riesgo de graves lesiones o la muerte durante un giro brusco, una parada repentina o un accidente. La seguridad de su niño depende de la correcta instalación y uso de este sistema de seguridad infantil.

Incluso si el uso de este sistema de seguridad infantil le parece muy fácil, es muy importante que LEA EL MANUAL DEL PROPIETARIO. El manual se encuentra en el bolsillo trasero del sistema de seguridad infantil. También debe leer el manual del propietario de su vehículo.

La seguridad de su niño depende de:

1. Elegir una ubicación adecuada en su vehículo. Algunos

asientos, tales como los equipados con bolsas de aire, pueden resultar ubicaciones inseguras para este sistema de seguridad infantil.

2. Insertar los cinturones en las ranuras apropiadas para su niño.

3. Sujetar a su niño de manera adecuada en el sistema de

seguridad infantil.

4. Colocar el sistema de seguridad infantil/base en una posición

orientada hacia atrás.

5. Colocar el cinturón de seguridad del vehículo o LATCH de

manera correcta.

6. Reclinar de manera correcta el sistema de seguridad infantil.

7. Sujetar el sistema de seguridad infantil de manera correcta

en el vehículo usando un cinturón de seguridad diseñado para sujetar un sistema de seguridad infantil o usando LATCH. Muchos cinturones de seguridad NO son seguros para su uso con sistemas de seguridad infantil, a pesar de que se colocan fácilmente en el mismo.

2.0 Información sobre el registro

Número de modelo: Fabricado en: Fecha de compra:

2.1 Registro de su sistema de seguridad

para niños

Por favor, complete la información que se solicita más arriba. Los números de modelo y de serie pueden encontrarse en una etiqueta ubicada debajo del sistema de seguridad para niños. Llene la tarjeta postal de registro prepagada que se encuentra en la funda del asiento y envíela hoy mismo.

Los dispositivos de seguridad para niños podrán ser retirados del mercado por problemas de seguridad. Debe registrar este sistema para que lo podamos contactar en dicho caso. Envíe su nombre y

apellido, dirección y números de serie y de modelo a:

Graco Children’s Products Inc. 150 Oaklands Blvd. Exton, PA 19341 o llame al 1-800-345-4109 o www.gracobaby.com

2.2 Información sobre el retiro de

productos del mercado

• Llame a la línea telefónica sobre seguridad en automóviles del

gobierno de EE.UU. al 1-888-327-4236 (TTY:1-800-424-9153) o http://www.NHTSA.gov

• Graco: 1-800-345-4109 o www.gracobaby.com

2.3 Si necesita ayuda

En los EE.UU. o Canadá, por favor, comuníquese con el Departamento de Servicio al Cliente con cualquier pregunta que pudiera tener sobre piezas, uso o mantenimiento. Cuando se ponga en contacto con nosotros, por favor tenga listo los números de modelo y de serie de su producto para que lo podamos ayudar más eficientemente. Estos números pueden encontrarse en una etiqueta ubicada en la parte inferior del sistema de seguridad para niños.

EE.UU.: 1-800-345-4109 o www.gracobaby.com

Canadá: 1-800-667-8184 Montreal: 514-344-3533

3.0 Funciones y componentes

VISTA DELANTERA

Ranura para

el arnés

Manija

Traba del

arnés

Hebilla

del arnés

Cinturón de ajuste

Apoyapiés ajustable

Cinturón del vehículo/recorrido

del LATCH

Base

Botón de ajuste de la manija

Gancho del cinturón del

vehículo

Lengüetas de la hebilla del arnés

Barras de

almacenamiento

del LATCH

Gancho del LATCH

VISTA TRASERA

Tensionador

del arnés

Indicador del nivel*

Bolsillo del manual del

propietario

*Indicador

del nivel

**Traba de seguridad

Capota

Manija de

liberación

Ranura para

el arnés

Traba de conexión

Traba de seguridad**

El indicador de nivel se conecta al costado del sistema de seguridad para niños e indica si el sistema de seguridad para niños está debidamente inclinado.

La traba de seguridad se guarda en el fondo del sistema de seguridad para niños. Necesitará usarlo con ciertos tipos de cinturones de seguridad de automóviles.

3.1 Sacar y conectar la base

Para sacar el sistema de seguridad para niños, apriete la manija de liberación en la parte trasera del asiento y levante el sistema de seguridad para niños de la base como se indica

Para poner el sistema de seguridad para niños en la base, empuje el sistema de seguridad para niños hacia abajo hasta que se trabe en la base.

Tire hacia arriba del sistema de seguridad para niños para asegurarse que esté trabado firmemente en la base.



3.2 Ajuste de la manija

1. Oprima los botones de ajuste de la manija

en ambos costados de la manija

2. Gire la manija hasta que se trabe en

una de las 5 posiciones: Posición A: DEBE usarse cuando se

Posiciones B,C,D: son posiciones de

Posición E: es la posición de asiento,

NUNCA usarse en las posiciones B o C en el automóvil.

AMBOS botones de ajuste de

la manija deben saltar para trabar la manija en su lugar

3. Empuje y tire de la manija para

asegurarse que está trabada firmemente en su lugar.

transporta de la manija,

mayor comodidad,

.



Transporte

Sentarse





3.3 Colocación de la capota

1. El sistema de seguridad para niños

viene con cuatro (dos en ciertos modelos) piezas idénticas de soporte de la capota. Pase un soporte de la capota completamente a través del túnel cosido

2. Deslice el extremo recto del

segundo soporte en el extremo recto del primer soporte

3. En modelos con cuatro apoyos de

la capota, repita los pasos uno y dos para el otro túnel de la capota. La capota deberá tener este aspecto

4. Sujete la capota en los lugares entre el

sistema de seguridad para niños y la base de la manija

Para quitar la capota, siga los pasos al revés.

.

.

.

.









3.4 Apoyacabezas (en ciertos modelos)

Algunos bebés necesitan apoyo adicional para mantener la cabeza y el cuerpo en una posición cómoda. Destrabe los costados y vuelva a trabarlos con las correas del arnés pasadas a través de las ranuras en el cojín

Si su modelo no incluye un apoyacabezas, puede usar una toalla enrollada o una manta como apoyo

ASEGÚRESE QUE NADA INTERFIERA CON EL ARNÉS O LA MANTA. El arnés debe

quedar plano y ajustarse sobre los hombros del niño.









3.5 Armado de la almohadilla del asiento

(ciertos modelos)

Paso 1.

Envuelva el borde inferior de la almohadilla del asiento alrededor del extremo del asiento donde van los pies como se indica.

Paso 2.

Envuelva el borde superior de la almohadilla del asiento alrededor del extremo del asiento donde va la cabeza como se indica.

Paso 3.

En el costado del asiento, envuelva la correa elástica alrededor de la manija como se indica. Ignore los pasos3y4sisumodelo no tiene correas elásticas.

Paso 4.

Sujete la correa al gancho que se encuentra en la almohadilla del asiento. Repita los pasos para la correa elástica y el gancho en el otro costado de la almohadilla del asiento.









3.6 Bota para tiempo frío

(en ciertos modelos)

Algunos modelos vienen con una bota para tiempo frío. Para usarla, ponga elástico alrededor del fondo del asiento y coloque elástico alrededor de los ganchos del cinturón del vehículo como se indica



3.7 Cubiertas de arnes (ciertos modelos)

Para prevenir la eyección en un accidente o parada repentina:

• Asegúrese siempre que las correas del hombro pasan por las ranuras y están debidamente instaladas en los hombros.

• Asegúrese de que las cubiertas del arnés no interfieran con la colocación del pasador del pecho a la altura de las axilas.

4.0 Información importante

4.1 Advertencias para uso como sistema

de seguridad para niños

• NO INSTALE O USE ESTE SISTEMA DE SEGURIDAD PARA

NIÑOS Y BASE HASTA QUE HAYA LEÍDO Y ENTIENDA LAS INSTRUCCIONES EN ESTE MANUAL Y EN EL MANUAL DEL PROPIETARIO DE SU VEHÍCULO. NO deje que otros instalen o

usen el sistema de seguridad para niños a menos que entiendan cómo usarlo.

• NO USAR DEBIDAMENTE ESTE SISTEMA DE SEGURIDAD

PARA NIÑOS Y BASE AUMENTA EL RIESGO DE LESIONES SERIAS O FATALES EN UN ACCIDENTE O AL DETENERSE DE REPENTE. Su niño puede sufrir una lesión en un vehículo aunque

no sufra un accidente. Una frenada repentina o una curva cerrada puede lesionar a su niño si el sistema de seguridad para niños no está debidamente instalado o si el niño no está debidamente sujetado en el sistema de seguridad para niños.

• ESTE SISTEMA DE SEGURIDAD PARA NIÑOS DEBE ESTAR

ORIENTADO HACIA ATRÁS cuando se lo usa en el vehículo.

• NO PONGA ESTE SISTEMA DE SEGURIDAD PARA NIÑOS EN UN

ASIENTO DEL VEHÍCULO QUE TENGA INSTALADO UNA BOLSA DE AIRE DELANTERA. Si la bolsa de aire se infla,

puede golpear al niño y al sistema de seguridad para niños con mucha fuerza y causar lesiones serias o la muerte de su niño.Consulte el manual del dueño del vehículo para obtener información sobre las bolsas de aire laterales y la instalación del sistema de seguridad para niños.

• ALGUNOS NIÑOS CON NECESIDADES ESPECIALES, tales

como bebés que nacen antes de tiempo o quienes sufren de apnea de posición, podrían sufrir más riesgo de sufrir problemas respiratorios u otras dificultades en un sistema de seguridad para niños. Si su niño tiene necesidades especiales, recomendamos que su médico o personal del hospital evalúe a su niño y recomiende el sistema de seguridad para niños adecuado para su bebé o cama para el automóvil antes de usar este producto.

• Según las estadísticas de accidentes, LOS NIÑOS ESTÁN MÁS

SEGUROS CUANDO ESTÁN DEBIDAMENTE SUJETADOS EN LOS ASIENTOS TRASEROS DEL VEHÍCULO EN LUGAR DE LOS ASIENTOS DELANTEROS. En el caso de un vehículo con

una bolsa de aire para el pasajero delantero, consulte el manual del propietario de su vehículo así como estas instrucciones para la instalación del sistema de seguridad para niños.

• NUNCA DEJE A SU NIÑO SOLO.

• NUNCA DEJE UN SISTEMA DE SEGURIDAD PARA NIÑOS Y LA

BASE SIN SUJETAR EN SU VEHÍCULO. Un asiento o base sin sujetar puede ser arrojado y podría lesionar a los ocupantes en una curva cerrada, parada repentina o accidente. Sáquelo o asegúrese de que esté debidamente sujetado en el vehículo. Si no usa el LATCH, asegúrese que los conectores del LATCH que no estén enganchados estén debidamente almacenados en la base.

• CAMBIE EL SISTEMA DE SEGURIDAD PARA NIÑOS Y LA

BASE DESPUÉS DE UN ACCIDENTE DE CUALQUIER TIPO.

Un accidente puede causar daño invisible al sistema de seguridad para niños.

• DEJE DE USAR EL SISTEMA DE SEGURIDAD PARA NIÑOS Y LA BASE Y TÍRELO después de la fecha indicada en el respaldo del sistema de seguridad para niños.

• NO MODIFIQUE SU SISTEMA DE SEGURIDAD PARA NIÑOS Y BASE o ni use cualquier accesorio o piezas suministradas por

otros fabricantes.

• NUNCA USE EL SISTEMA DE SEGURIDAD PARA NIÑOS Y LA

BASE SI HAN RESULTADO DAÑADOS O FALTAN PIEZAS.

NO use un arnés de sistema de seguridad para niños o cinturón del asiento del vehículo o cinturón del LATCH roto, deshilachado o dañado.

• EL SISTEMA DE SEGURIDAD PARA NIÑOS PUEDE ALCANZAR ALTAS TEMPERATURAS SI QUEDA EN EL SOL. Toque siempre la superficie de cualquier pieza de metal o de plástico antes de poner a su niño en el sistema de seguridad para niños.

• ESTE SISTEMA DE SEGURIDAD PARA NIÑOS CUMPLE con todas las Normas Federales de Seguridad para Vehículos Automotor y ha sido certificado para el uso en vehículos automotor y aeronaves.

• NUNCA ENTREGUE ESTE SISTEMA DE SEGURIDAD PARA NIÑOS Y BASE a otra persona sin entregarles este manual.

• NUNCA USE UN SISTEMA DE SEGURIDAD PARA NIÑOS Y BASE USADOS o un sistema de seguridad para niños si no conoce su historia.

4.2 Advertencias para el uso con un

cochecito

• USAR SOLAMENTE CON COCHECITOS QUE SON PARTE DEL SISTEMA DE VIAJES GRACO. Consulte la hoja de instrucciones

del cochecito para obtener más información sobre la conexión del sistema de seguridad para niños a su cochecito. Si no tiene una hoja de instrucciones, por favor llame gratis al 1-800-345-4109 para obtener una, o visite nuestro sitio Web, www.gracobaby.com.

• El uso inadecuado de asientos para automóvil Graco con este cochecito de otros fabricantes podría resultar en lesiones serias o la muerte.

4.3 Advertencias adicionales para el

uso como transportador

• PELIGRO DE CAÍDA: Los movimientos del niño pueden mover el transportador.

NUNCA ponga el transportador cerca de los bordes de mesadas, mesas u otras superficies altas. Manténgase siempre cerca cuando el transportador no esté en el piso/tierra.

Antes de levantar el transportador, ASEGÚRESE que las manijas estén trabajadas en posición.

No ponga NUNCA el transportador encima de un carrito de compras.

• PELIGRO DE ASFIXIA: En superficies blandas, el transportador para bebé puede darse la vuelta y asfixiar al niño. Nunca ponga el transportador sobre una cama, sofá u otra superficie blanda.

• PELIGRO DE ESTRANGULACIÓN: El niño puede estrangularse con las correas de seguridad sueltas. Use siempre el arnés, no deje nunca al niño en el transportador cuando las correas estén sueltas o sin atar.

GUARDE LOS CORDONES Y CUERDAS FUERA DEL ALCANCE DEL NIÑO. Los cordones y cuerdas pueden causar

la estrangulación.

NO coloque el transportador cerca de una ventana donde los cordones de las cortinas o persianas puedan estrangular al niño.

NO cuelgue cordones sobre o encima del transportador. NO coloque artículos con un cordón alrededor del cuello del

niño, tales como cordones de capucha, cordón del chupete, etc. NO ponga cordones a los juguetes.

4.4 Limitaciones de peso y estatura

NO USAR EL SISTEMA DE SEGURIDAD PARA NIÑOS DE MANERA APROPIADA DE ACUERDO AL TAMAÑO DE SU NIÑO PODRÍA AUMENTAR EL RIESGO DE QUE SUFRA LESIONES SERIAS O FATALES.

Su niño DEBE cumplir con todos los requisitos:

• PESO: 5-22 libras (2.3-10 Kg)

• ESTATURA: 29 pulgadas (73 cm) o menos

5.0 Ubicación del sistema de seguridad

para niños

5.1 Requisitos del asiento del vehículo

LA COLOCACIÓN INADECUADA DEL SISTEMA DE SEGURIDAD PARA NIÑOS AUMENTA EL RIESGO DE SUFRIR LESIONES SERIAS OFATALES.Algunas posiciones de asiento en su vehículo podrían no

ser seguras para este sistema de seguridad para niños. Algunos vehículos no tienen posiciones de asiento que puedan usarse sin peligro con el sistema de seguridad para niños. Si no está seguro sobre dónde colocar el sistema de seguridad para niños en su vehículo, consulte el manual del propietario del vehículo o llame a Graco al 1-800-345-4109.

• Cuando sea posible, sujete el sistema

de seguridad para niños en la posición de asiento central directamente detrás de los asientos delanteros

Una persona adulta debería viajar en el asiento trasero para poder observar al niño. Si el conductor es la única persona adulta presente, el niño podría necesitar viajar en el asiento delantero. PERO SOLAMENTE si no se ha instalado una bolsa de aire en el asiento del pasajero y se han cumplido con todos los otros requisitos listados con respecto al cinturón de seguridad y el asiento del vehículo.

• NUNCA PONGA ESTE SISTEMA DE

SEGURIDAD PARA NI DEL VEHÍCULO QUE TENGA INSTALADO UNA BOLSA DE AIRE DELANTERA

"4.1 Advertencias para uso como sistema de seguridad para niños", página 15.

ÑOS EN UN ASIENTO



.Vea







• El asiento del VEHÍCULO debe estar orientado hacia adelante.

• NO USE el sistema de seguridad para niños en asientos del

vehículo con respaldos que no traben en la posición vertical. NO use asientos que se puedan plegar sin tener que liberar una

traba o dispositivo de algún tipo. Estos asientos pueden desplazarse hacia adelante y golpear al niño en un accidente o parada repentina.

5.2 Requisitos del cinturón de seguridad

del vehículo

MUCHOS CINTURONES DE SEGURIDAD NO SE PUEDEN USAR CON CONFIANZA CON ESTE SISTEMA DE SEGURIDAD PARA NIÑOS. EL CINTURÓN DE SEGURIDAD DEL VEHÍCULO DEBE HABER SIDO DISEÑADO PARA RETENER AL SISTEMA DE SEGURIDAD PARA NIÑOS DE MODO AJUSTADO EN TODO MOMENTO.

Preste mucha atención a estos sistemas ya que muchos de los sistemas de cinturones de seguridad que no son seguros se parecen mucho a los que no presentan peligro. Si no está seguro, consulte el manual del propietario del vehículo o llame a Graco al 1-800-345-4109.

5.2.1 Sistemas PELIGROSOS de cinturones

para vehículos

NO USE ninguno de los siguientes sistemas para asegurar el sistema de seguridad para niños.

El LATCH se puede usar EN LUGAR DE el sistema de cinturone para vehículo. Por favor, consulte el manual del propietario del vehículo para obtener las ubicaciones donde debe instalarse el LATCH.

• Cinturón de seguridad abdominal

con retractor de traba de emergencia (Emergency Locking Retractor, ELR)

Este cinturón de seguridad abdominal se mantiene flojo y puede moverse hasta que se trabe en un accidente o parada repentina.

• Combinación de cinturón abdominal y para el hombro con retractor

Cada correa tiene un retractor en una punta y está conectada a la placa de seguridad en la otra punta.

• Cinturón pasivo - Cinturón abdominal con cinturón para el hombro motorizado

• Cinturón pasivo - Cinturón para el hombro o abdomen montado en la puerta

NO use los cinturones del vehículo

que estén enganchados a la puerta de manera alguna o que se muevan a través de un carril para rodear automáticamente al pasajero cuando se cierra la puerta.

• Cinturón de seguridad abdominal que están más adelante del pliegue del asiento

5.2.2 Sistemas SEGUROS de cinturones

de vehículos

LOS SIGUIENTES CINTURONES DE SEGURIDAD PUEDEN USARSE CON SU SISTEMA DE SEGURIDAD PARA NIÑOS, SI el asiento

cumple con todos los otros requisitos de estas instrucciones y los que se incluyen en el manual del propietario de su vehículo. Se puede usar el LATCH en lugar de el sistema de seguridad del vehículo. Por favor, consulte el manual del propietario se el LATCH.

• Cinturón de seguridad abdominal -

ajustado manualmente

Cuando está trabado, se tensiona manualmente el cinturón tirando del exceso de la correa mientras se empuja con fuerza hacia abajo sobre el sistema de seguridad para niños.

• Cinturón de seguridad abdominal con retractor de seguridad automático (ALR)

El retractor de seguridad automático no permitirá que el cinturón de seguridad abdominal se extienda una vez que está sujetado en la hebilla. Ajuste el cinturón pasando el cinturón por el retractor mientras empuja con fuerza el sistema de seguridad para niños hacia abajo.

• Combinación cinturón para el hombro/abdomen y con placa de seguridad con traba- Una vez que está

trabado en la hebilla, este tipo de cinturón tiene una placa de seguridad que no permitirá que la parte del cinturón que está en el abdomen se afloje. El cinturón se ajusta tirando con fuerza de la parte del hombro del cinturón del vehículo mientras empuja con fuerza el sistema de seguridad para niños hacia abajo.

• Combinación cinturón para el

hombro/abdomen y placa de seguridad con traba móvil

Este cinturón tiene una placa de seguridad que se mueve libremente a lo largo del cinturón.

Este cinturón DEBE convertirse para prevenir el movimiento de la parte de la falda del cinturón. Debe usar la traba de seguridad provista con el sistema de seguridad para niños, a menos que el cinturón de seguridad del asiento de su vehículo pueda convertirse de otra manera como se describe en el manual del propietario del vehículo.

Para instalar la traba de seguridad:

1. Ajuste el cinturón empujando con fuerza el

sistema de seguridad para niños hacia abajo y tirando con fuerza el cinturón para el hombro.

2. Mientras empuja el asiento hacia abajo,

apriete las dos correas juntas detrás de la lengüeta de la hebilla. Destrabe el cinturón sin permitir que se mueva.

3. Conecte los cinturones abdominal

y para el hombro con la traba de seguridad como se indica  y .

4. Vuelva a poner el cinturón en la

hebilla. Verifique que el cinturón abdominal no se mueve tirando y empujando el sistema de seguridad para niños. Si el cinturón se afloja o se alarga, repita el procedimiento.

La traba de seguridad va aquí,

a media pulgada de la hebilla

Traba de seguridad

1/2

pulgada





5.3 Ubicación del LATCH

Los vehículos nuevos pueden tener uno o varios asientos equipados con sistemas de anclaje LATCH . Si el vehículo viene equipado con LATCH, se pueden ver los puntos de anclaje inferiores en el pliegue del asiento del vehículo. Si no están visibles, pueden estar marcados con el símbolo que sigue .

Vea el manual del propietario de su vehículo para informarse sobre las ubicaciones exactas, la identificación de los anclajes y los requisitos de uso con el sistema de seguridad para niños.

Un asiento típico de un vehículo de pasajeros. Otros tipos de vehículos disponen de otras ubicaciones del sistema LATCH o otros marcados.

Puntos de anclaje

inferior del vehículo

Pliegue del asiento

del vehículo

LATCH se define como anclajes de hasta 280 mm (11,02 pulgadas)

en el centro. Como fabricante, no recomendamos el uso del sistema LATCH en la posición central si sobrepase esta longitud.

6.0 Usar el asiento de seguridad

infantil

6.1 Colocación de las correas del arnés

NO AJUSTAR DEBIDAMENTE LAS CORREAS DEL ARNÉS DEL NIÑO AUMENTA EL RIESGO DE LESIONES SERIAS O FATALES EN CASO DE UNA CURVA CERRADA, ACCIDENTE O PARADA REPENTINA. Las correas del arnés deben estar debidamente

ajustadas para que puedan mantener a su niño de a cuerdo a las siguientes instrucciones.

1. Saque el sistema de seguridad para niños de la base y gire la

manija hacia abajo en la posición de asiento. Vea la sección "3.1 Sacar y conectar la base" y 3.2 "Ajuste de la manija" en la página 10.

2. Coloca el niño en el asiento de seguridad infantil

como se indica .

3. Determine qué par de ranuras del arnés están

parejas o apenas por debajo de los hombros del niño .

NO use las ranuras del arnés superior si están por encima de los hombros de su niño. No podrán sujetar a un niño pequeño con seguridad en caso de un accidente o parada repentina.

4. Si se deben ajustar las correas del arnés:

saque al niño del sistema de seguridad y mueva las correas del arnés a otra ranura del arnés.

Use las ranuras del arnés a la altura o apenas por debajo de

los hombros del niño.





5. Por detrás, saque las correas del arnés de

los tensionadores del arnés. Por adelante, saquelacorreadelaranura

6. Vuelva a insertar la correa en

la ranura apropiada

.



Tensionadores del arnés





7. Pase las correas por los tensionadores

exactamente como se indica

8. VERIFICACIÓN DE SEGURIDAD:

a) VERIFIQUE que las correas no estén dobladas; b) VERIFIQUE que las correas estén bien sujetas: tire de las

correas del arnés por adelante.

.



6.2 Sujetar el niño en el sistema de seguridad

para niños

No ajustar debidamente a su niño en el sistema de seguridad para niños/transportador aumenta el riesgo de lesiones serias o fatales en una curva cerrada, parada repentina o accidente. Inclusive cuando lo usa solamente como transportador, asegúrese que las correas del arnés estén debidamente ajustadas.

1. Mueva la manija del sistema de seguridad para niños a la

posición de asiento (vea la página 10).



2. Abra la traba del arnés apretando ambos costados

y destrabando la hebilla como se indica

3. Coloque su niño en el sistema

de seguridad para niños como se indica en Pase las correas del arnés sobre su niño.

4. Inserte las dos lengüetas de la hebilla

en la hebilla del arnés en la correa de la entrepierna.

Asegúrese que escucha cada clic de la lengüeta en la hebilla. NO use el sistema de seguridad para niños si el arnés no se traba en su lugar. Llame a Graco al 1-800-345-4109.

, NO .

.

 

Graco Alano 1751552, Alano 1751470, Alano 1748116, Alano 1750668, Alano 1763611 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
