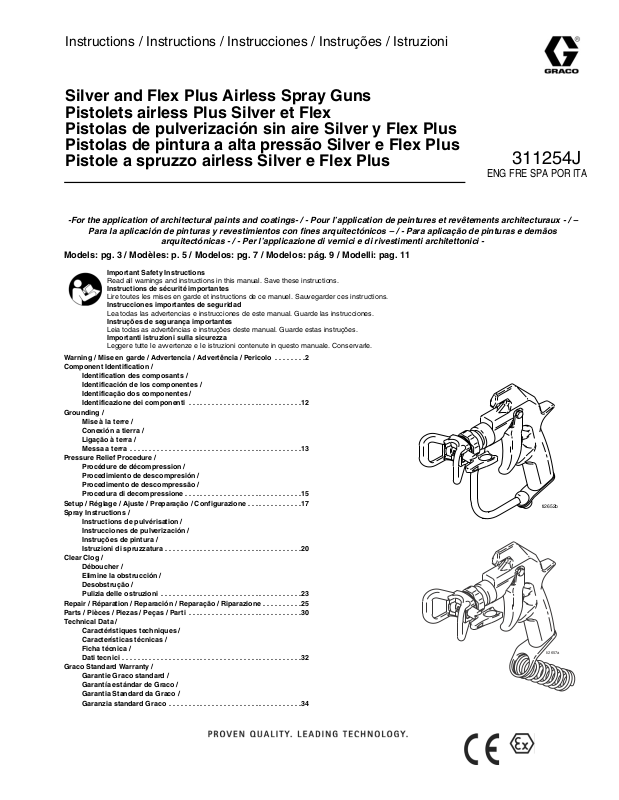

Graco 311254J User Manual

Instructions / Instructions / Instrucciones / Instruções / Istruzioni

Silver and Flex Plus Airless Spray Guns
Pistolets airless Plus Silver et Flex
Pistolas de pulverización sin aire Silver y Flex Plus
Pistolas de pintura a alta pressão Silver e Flex Plus
Pistole a spruzzo airless Silver e Flex Plus

-For the application of architectural paints and coatings-/-Pourl’application de peintures et revêtements architecturaux-/–
Para la aplicación de pinturas y revestimientos con fines arquitectónicos–/-Paraaplicação de pinturas e demãos

arquitectónicas-/-Perl’applicazione di vernici e di rivestimenti architettonici -

Models: pg. 3 / Modèles: p. 5 / Modelos: pg. 7 / Modelos: pág. 9 / Modelli: pag. 11

Important Safety Instructions

Read all warnings and instructions in this manual. Save these instructions.

Instructions de sécurité importantes

Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces instructions.

Instrucciones importantes de seguridad

Lea todas las advertencias e instrucciones de este manual. Guarde las instrucciones.

Instruções de segurança importantes

Leia todas as advertências e instruções deste manual. Guarde estas instruções.

Importanti istruzioni sulla sicurezza

Leggere tutte le avvertenze e le istruzioni contenute in questo manuale. Conservarle.

Warning / Mise en garde / Advertencia / Advertência / Pericolo ........2

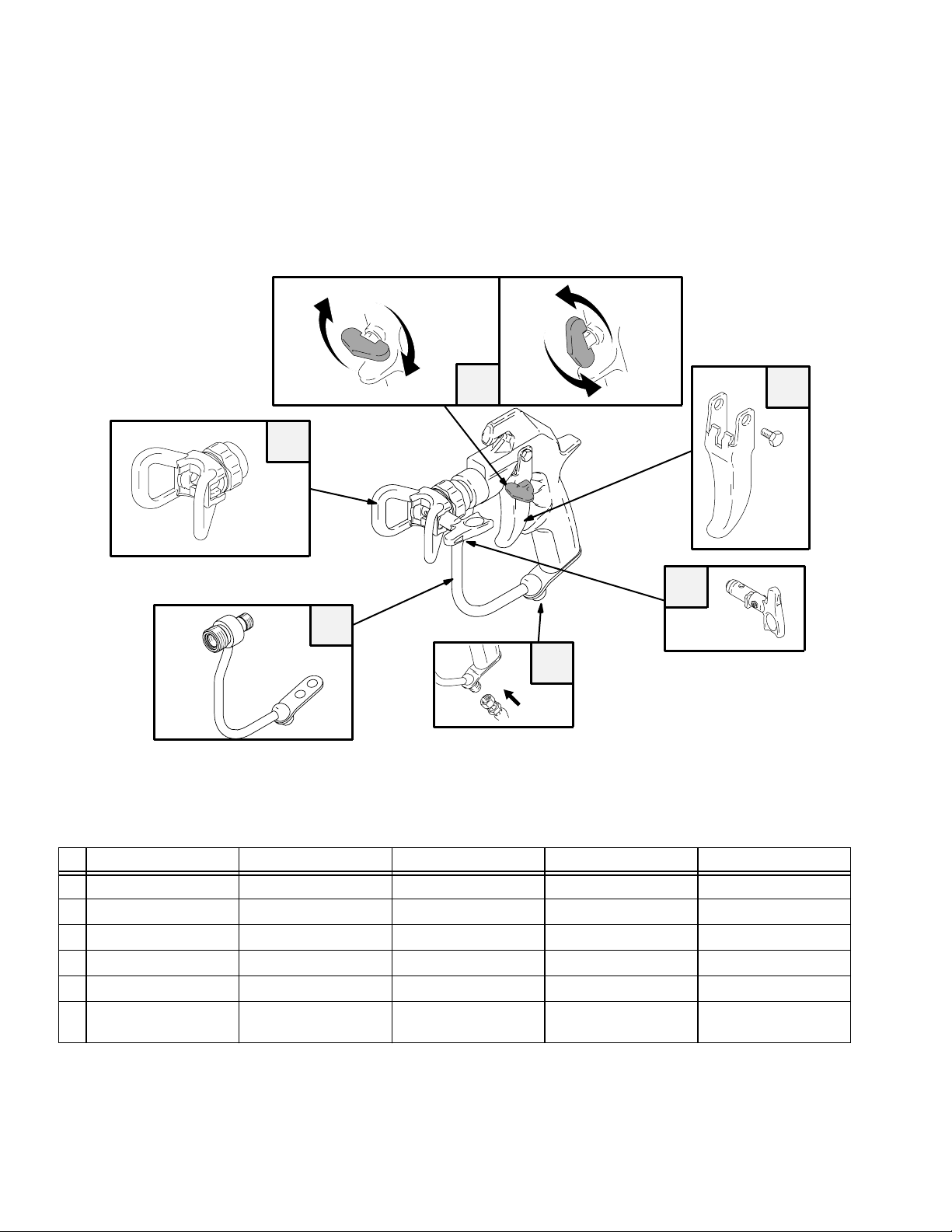

Component Identification /

Identification des composants /
Identificación de los componentes /
Identificação dos componentes /

Identificazione dei componenti .............................12

Grounding /

Mise à la terre /
Conexión a tierra /
Ligação à terra /

Messa a terra ............................................13

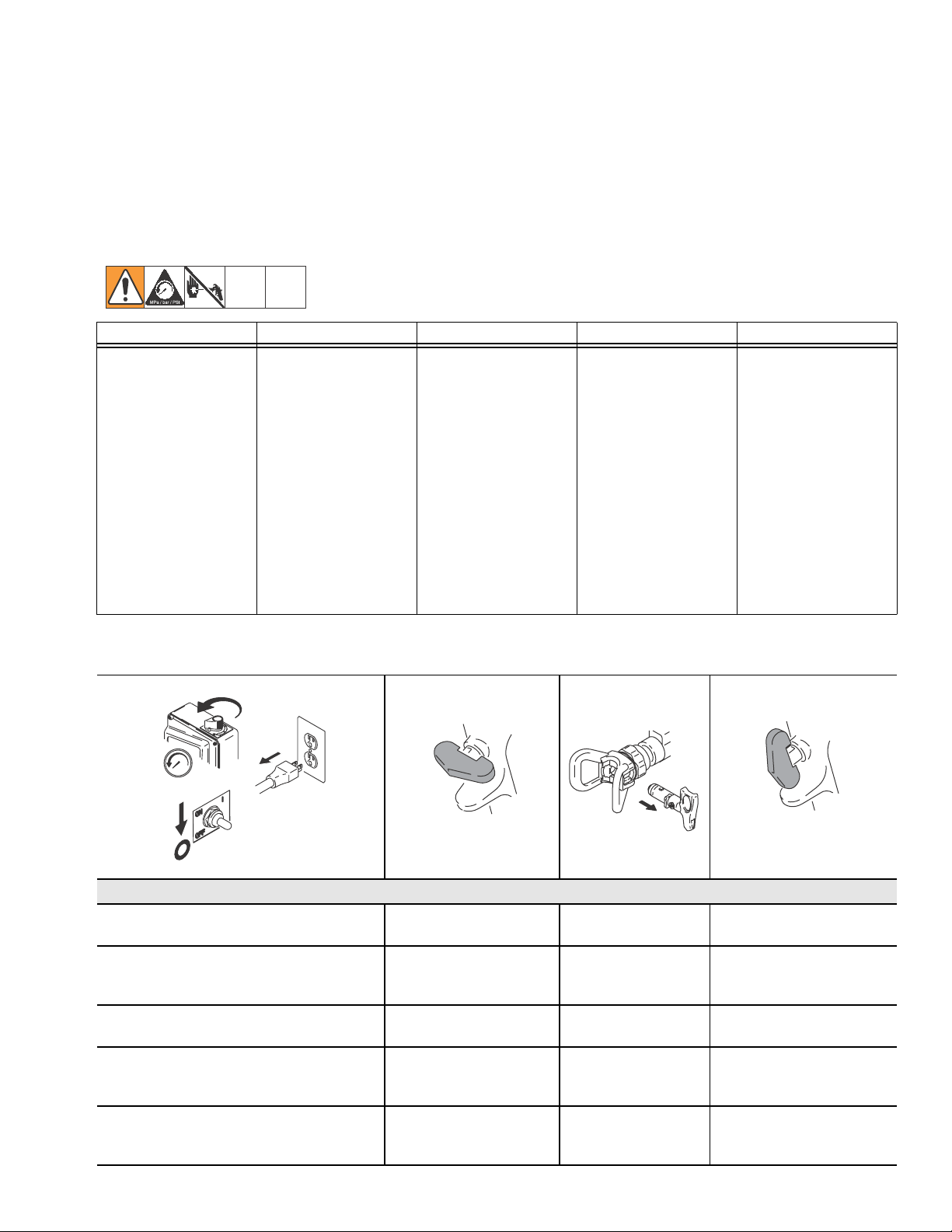

Pressure Relief Procedure /

Procédure de décompression /
Procedimiento de descompresión /
Procedimento de descompressão /

Procedura di decompressione ..............................15

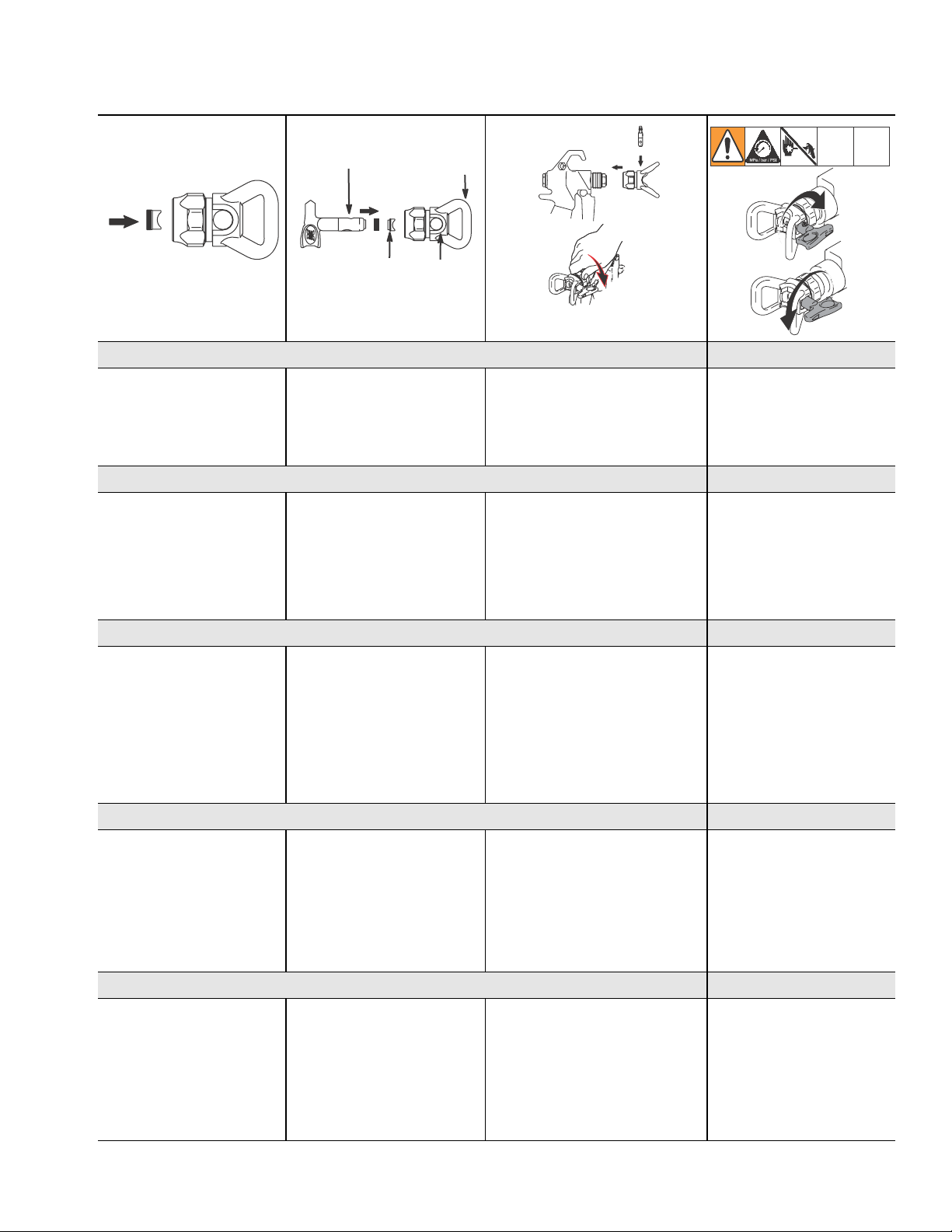

Setup / Réglage / Ajuste / Preparação / Configurazione ..............17

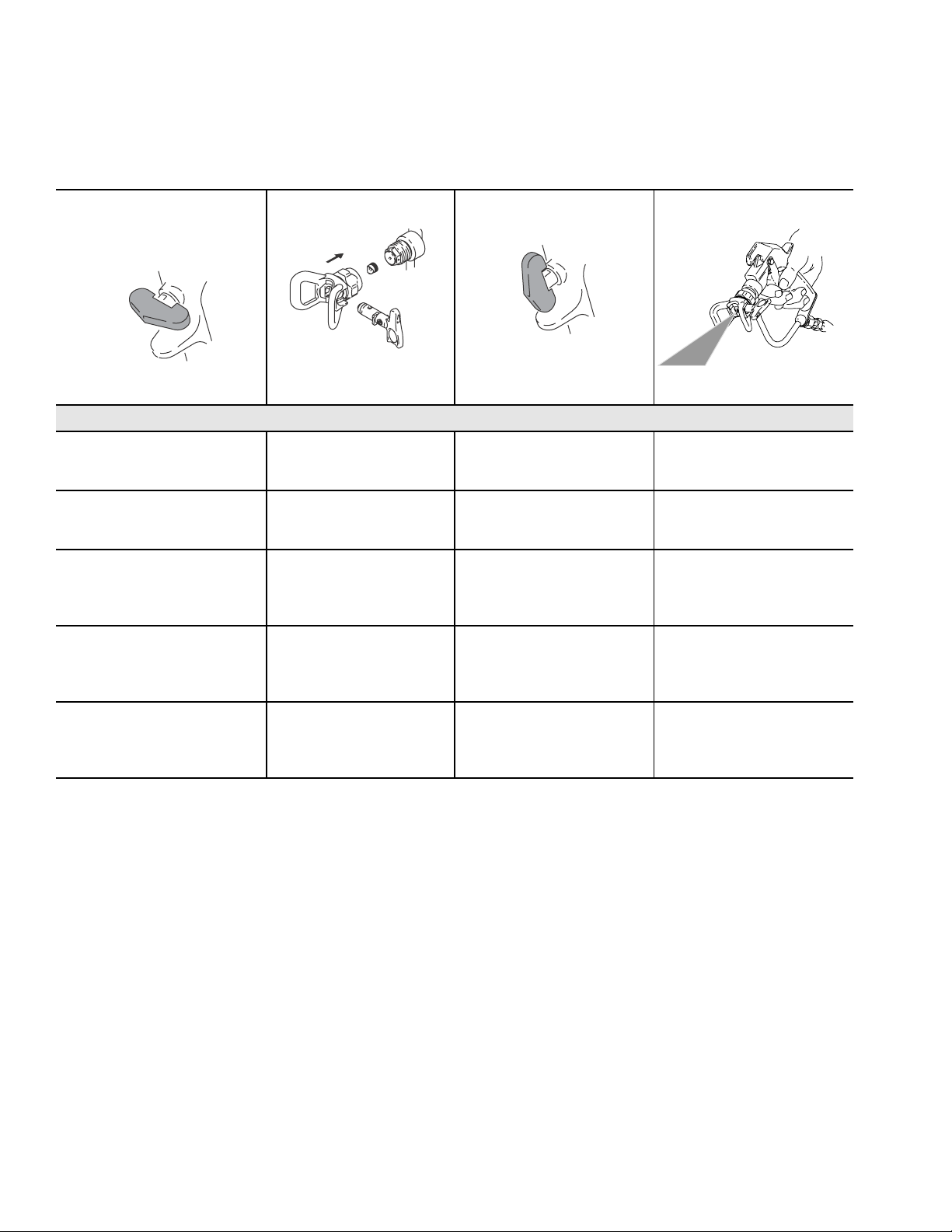

Spray Instructions /

Instructions de pulvérisation /

Instrucciones de pulverización /

Instruções de pintura /

Istruzioni di spruzzatura ...................................20

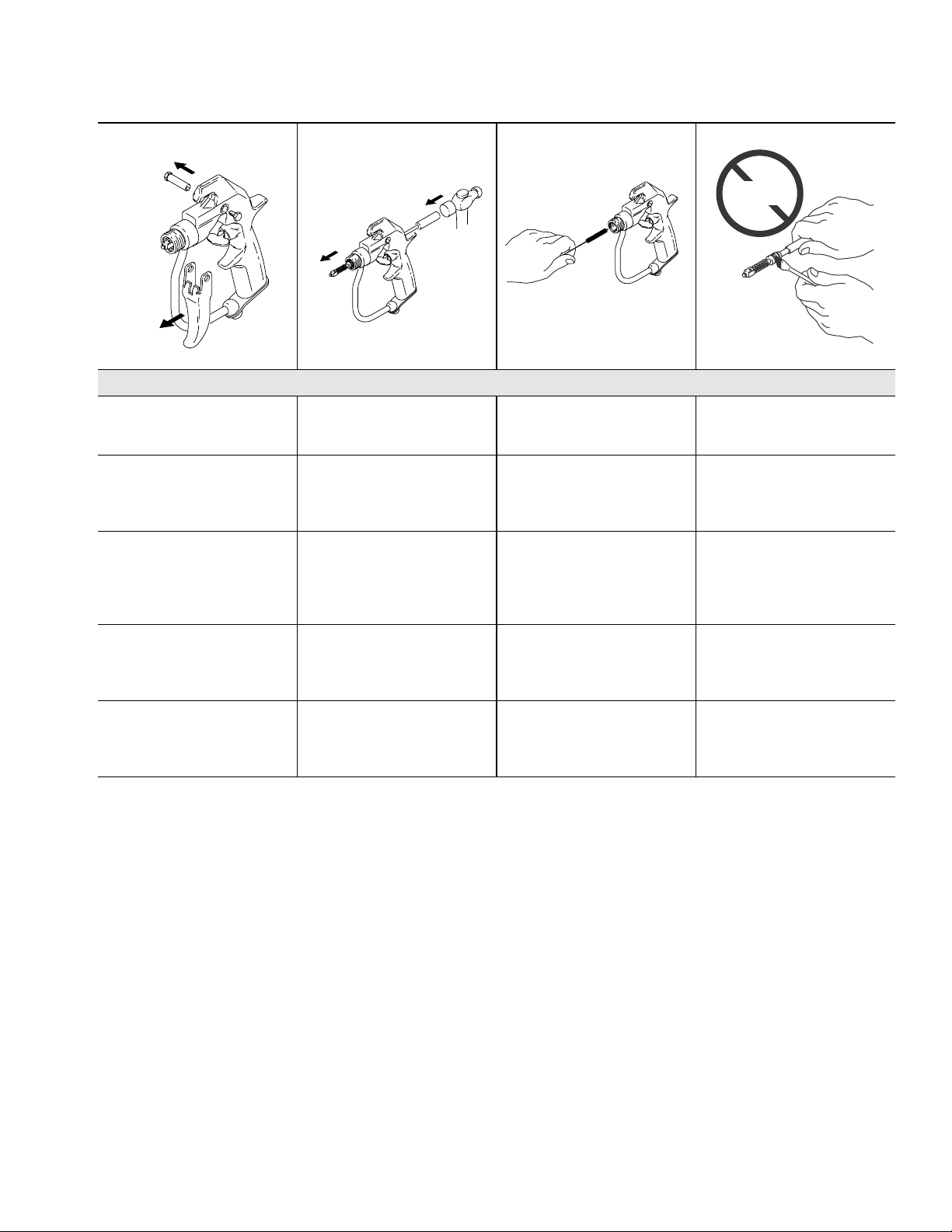

Clear Clog /

Déboucher /

Elimine la obstrucción /

Desobstrução /

Pulizia delle ostruzioni ....................................23

Repair / Réparation / Reparación / Reparação / Riparazione ..........25

Parts / Pièces / Piezas / Peças / Parti .............................30

Technical Data /

Caractéristiques techniques /

Características técnicas /

Ficha técnica /

Dati tecnici ..............................................32

Graco Standard Warranty /

Garantie Graco standard /

Garantía estándar de Graco /

Garantia Standard da Graco /

Garanzia standard Graco ..................................34

311254J

ENG FRE SPA POR ITA

ti2652b

ti2657a

Warning

Warning

The following are general warnings related to the setup, use, grounding, maintenance and repair of this equipment.
Additional, more specific, warnings may be found throughout the text of this manual, where applicable. Symbols
appearing in the body of the manual refer to these general warnings. When these symbols appear throughout the
manual, refer back to these pages for a description of the specific hazard.

WARNING

FIRE AND EXPLOSION HAZARD

Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent
fire and explosion:

• Use equipment only in well ventilated area.

• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop
cloths (potential static arc).

• Keep work area free of debris, including solvent, rags and gasoline.

• Do not plug or unplug power cords, or turn power or light switches on or off when flammable fumes
are present.

• Ground equipment and conductive objects in work area. See Grounding instructions.

• Use only grounded hoses.

• Hold gun firmly to side of grounded pail when triggering into pail.

• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment
until you identify and correct the problem.

• Keep a fire extinguisher in the work area.

SKIN INJECTION HAZARD

High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just
a cut, but it is a serious injury that can result in amputation. Get immediate surgical treatment.

• Do not point gun at anyone or at any part of the body.

• Do not put your hand over the spray tip.

• Do not stop or deflect leaks with your hand, body, glove, or rag.

• Do not spray without tip guard and trigger guard installed.

• Engage trigger lock when not spraying.

• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.

EQUIPMENT MISUSE HAZARD

Misuse can cause death or serious injury.

• Do not exceed the maximum working pressure or temperature rating of the lowest rated system
component. See Technical Data in all equipment manuals.

• Use fluids and solvents that are compatible with equipment wetted parts. See Technical Data in all
equipment manuals. Read fluid and solvent manufacturer’s warnings. For complete information
about your material, request MSDS from distributor or retailer.

• Check equipment daily. Repair or replace worn or damaged parts immediately with genuine Graco
replacement parts only.

• Do not alter or modify equipment.

• Use equipment only for its intended purpose. Call your Graco distributor for information.

• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.

• Do not kink or over bend hoses or use hoses to pull equipment.

• Keep children and animals away from work area.

• Do not operate the unit when fatigued or under the influence of drugs or alcohol.

• Comply with all applicable safety regulations.

2 311254J

Models

Warning

WARNING

PRESSURIZED ALUMINUM PARTS HAZARD

Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids
containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical
reaction and equipment rupture, and result in death, serious injury, and property damage.

PERSONAL PROTECTIVE EQUIPMENT

You must wear appropriate protective equipment when operating, servicing, or when in the operating
area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic
fumes, burns, and hearing loss. This equipment includes but is not limited to:

• Protective eyewear

• Clothing and respirator as recommended by the fluid and solvent manufacturer

• Gloves

• Hearing protection

Type, Model

No., Series

Silver

234237, A

Silver,

235460, C

Silver,

235461, B

Silver,

235462, C

Silver,

235464, C

Silver,

238591, A

Silver,

243283, A

Silver,

246240, A

Silver,

249941, A

Flex Basic,

235457, C

MWP Trigger Tip Guard Tip

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

4-finger trigger HandTite Tip Guard 517 RAC V SwitchTip

2-finger trigger

4-finger trigger

2-finger trigger

2-finger trigger Heavy Duty RAC Tip Guard XHD617 SwitchTip

4-finger trigger Heavy Duty RAC Tip Guard XHD619 SwitchTip

2-finger trigger HandTite Tip Guard 517 RAC V SwitchTip

2-finger trigger HandTite Tip Guard 517 RAC X SwitchTip

2-finger trigger HandTite Tip Guard 210 RAC X Fine Finish Tip

2-finger trigger

Standard (nonreversing)

Dripless Tip Guard

Standard (nonreversing)

Dripless Tip Guard

Standard (nonreversing)

Dripless Tip Guard

No Tip Guard.

Order Separately.

No Spray Tip. Order Separately

No Spray Tip.

Order Separately

No Spray Tip.

Order Separately

For Fine Finish

No Spray Tip.

Order Separately.

Flex,

235458, C

Flex,

246468, A

Sliver,

257093, A

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

2-finger trigger

2-finger trigger HandTite Tip Guard 517 RAC X SwitchTip

2-finger trigger Heavy Duty RAC Tip Guard XHD665 SwitchTip

Standard (nonreversing)

Dripless Tip Guard

No Spray Tip.

Order Separately

311254J 3

Mise en garde

Mise en garde

Les mises en garde suivantes sont des mises en garde de sécurité relatives à la configuration, utilisation, mise
à la terre, maintenance et réparation de ce matériel. D’autres mises en garde plus spécifiques figurent dans le texte
de ce manuel aux endroits concernés. Les symboles figurant dans ce manuel font référence à ces mises en garde
générales. Quand vous voyez l’un de ces symboles dans le manuel, reportez-vous à ces pages où ce risque spéci­fique est décrit.

MISE EN GARDE

RISQUES D’INCENDIE ET D’EXPLOSION

Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser. Pour
prévenir un incendie ou une explosion :

• N’utiliser l’équipement que dans des locaux bien ventilés.

• Supprimer toutes les sources de feu, telles que les veilleuses, cigarettes, lampes de poche et bâches plastique
(risque d’électricité statique).

• Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.

• Ne pas brancher ni débrancher de cordons d’alimentation électrique ni actionner de commutateur marche-arrêt
ou de lumière en présence de vapeurs inflammables.

• Raccorder à la terre le matériel et les objets conducteurs du site. Voir les instructions de Mise à la terre.

• N’utiliser que des flexibles mis à la terre.

• Tenir le pistolet fermement contre la paroi d’un seau mis à la terre lorsqu’on pulvérise dans le seau.

• Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique, arrêter
le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été identifié et résolu.

• La présence d’un extincteur est obligatoire dans la zone de travail.

DANGERS D’INJECTIONS

Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant défectueux risque
de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il s’agit en fait d’une blessure
sérieuse pouvant entraîner une amputation. Consulter immédiatement un médecin en vue d’une intervention

chirurgicale.

• Ne pas diriger le pistolet sur quelqu’un ou une partie quelconque du corps.

• Ne pas mettre la main devant la buse de projection.

• Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.

• Ne pas pulvériser sans garde-buse ni sous-garde.

• Verrouiller la gâchette à chaque arrêt de la pulvérisation.

• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant
le nettoyage, la vérification ou l’entretien du matériel.

DANGER EN CAS DE MAUVAISE UTILISATION DE L’ÉQUIPEMENT

Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles.

• Ne pas dépasser la pression ou température de service maximum spécifiée de l’élément le plus faible du sys­tème. Voir les Caractéristiques techniques de tous les manuels de l’appareil.

• Utiliser des produits et solvants compatibles avec les pièces en contact avec le produit. Voir les Caractéris-
tiques techniques de tous les manuels d’équipement. Lire les mises en garde du fabricant de produit et de
solvant. Pour plus d’informations sur votre produit, demandez la fiche de sécurité produits à votre distributeur ou
revendeur de produit.

• Vérifier le matériel quotidiennement. Réparer ou remplacer immédiatement toutes les pièces usées ou endom­magées uniquement par des pièces d’origine Graco.

• Ne pas modifier cet équipement.

• N’utiliser ce matériel que pour l’usage auquel il est destiné. Pour plus de renseignements appelez votre distri­buteur Graco.

• Écarter les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces en mouve­ment et des surfaces chaudes.

• Ne pas plier ni trop cintrer les flexibles ni les utiliser pour tirer l’appareil.

• Tenir les enfants et animaux à l’écart du site de travail.

• Ne pas utiliser l’appareil si l’on est fatigué ou sous l’influence de drogue ou d’alcool.

• Se conformer à toutes les règles de sécurité applicables.

4 311254J

RISQUES DUS AUX PIÈCES EN ALUMINIUM SOUS PRESSION

N’utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d’hydrocarbures halogénés, ni produits
contenant de tels solvants dans un appareil sous pression en aluminium. L’utilisation de ces produits risque de
déclencher une violente réaction chimique avec casse du matériel et provoquer ainsi de graves dommages
corporels et matériels pouvant entraîner la mort.

ÉQUIPEMENT DE PROTECTION DU PERSONNEL

Il est impératif que le personnel porte un équipement de protection approprié quand il travaille ou se trouve dans la
zone de fonctionnement de l’installation pour éviter des blessures graves telles que des lésions oculaires, inhalation
de fumées toxiques, brûlures et perte de l’ouïe notamment. Cet équipement comprend ce qui suit, la liste n’étant pas
exhaustive:

• Lunettes de sécurité

• Le port de vêtements de sécurité et d’un respirateur est conseillé par le fabricant de produit et de solvant

• Gants

• Casque anti-bruit

Modèles

Mise en garde

MISE EN GARDE

Type, modèle n°,

série

Silver

234237, A

Silver,

235460, C

Silver,

235461, B

Silver,

235462, C

Silver,

235464, C

Silver,

238591, A

Silver,

243283, A

Silver,

246240, A

Silver,

249941, A

Flex Basic,

235457, C

MWP Gâchette Protecteur de buse Buse

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

Gâchette 4 doigts Garde-buse HandTite Buse 517 RAC V SwitchTip

Gâchette 2 doigts

Gâchette 4 doigts

Gâchette 2 doigts

Gâchette 2 doigts Garbe-buse RAC série lourde XHD617 SwitchTip

Gâchette 4 doigts Garbe-buse RAC série lourde XHD619 SwitchTip

Gâchette 2 doigts Garde-buse HandTite Buse 517 RAC V SwitchTip

Gâchette 2 doigts Garde-buse HandTite Buse 517 RAC X SwitchTip

Gâchette 2 doigts Garde-buse HandTite

Gâchette 2 doigts

Garde-buse standard Dripless

(non réversible)

Garde-buse standard Dripless

(non réversible)

Garde-buse standard Dripless

(non réversible)

Pasdebuse.

À acheter séparément

Pasdebuse.

À acheter séparément

Pasdebuse.

À acheter séparément

Pasdebuse.

À acheter séparément, pour

haute finition

Buse 210 RAC X

Fine Finish Tip

Pasdetip.

À acheter séparément

Flex,

235458, C

Flex,

246468, A

Silver,

257093, A

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

Gâchette 2 doigts

Gâchette 2 doigts Garde-buse HandTite Buse 517 RAC X SwitchTip

Gâchette 2 doigts Garde-buse Heavy Duty RAC XHD665 SwitchTip

Garde-buse standard Dripless

(non réversible)

Pasdebuse.

À acheter séparément

311254J 5

Advertencia

Advertencia

A continuación se ofrecen advertencias en general relacionadas con la seguridad de la puesta en marcha, uti­lización, conexión a tierra, mantenimiento y reparación de este equipo. Además, puede encontrar advertencias adi­cionales a lo largo de este manual siempre que sea pertinente. Los símbolos que aparecen en el texto del manual
se refieren a estas advertencias generales. Cuando vea estos símbolos en el manual, consulte estas páginas para
obtener una descripción del riesgo específico.

ADVERTENCIA

PELIGRO DE INCENDIOS Y EXPLOSIONES

Los vapores inflamables, como los vapores de disolvente o de pintura, en la zona de trabajo pueden incendiarse
o explotar. Para evitar un incendio o explosión:

• Utilice el equipo únicamente en áreas bien ventiladas.

• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, lámparas eléctricas portátiles y las
cubiertas de plástico (arcos estáticos potenciales).

• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.

• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de pulverización.

• Conecte a tierra el equipo y los objetos conductores de la zona de trabajo. Vea las instrucciones de Conexión
a tierra.

• Utilice únicamente mangueras conectadas a tierra.

• Sujete firmemente la pistola contra el lateral de una lata conectada a tierra mientras dispara la pistola hacia
el interior de la misma.

• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar inmedi-
atamente. No utilice el sistema hasta haber identificado y corregido el problema.

• Guarde un extintor de incendios en la zona de trabajo.

PELIGRO DE INYECCIÓN A TRAVÉS DE LA PIEL

El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán en la piel.
La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una herida grave que puede
conducir a la amputación. Consiga inmediatamente tratamiento quirúrgico.

• No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.

• No coloque la mano sobre la boquilla de pulverización.

• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.

• No pulverice sin el portaboquillas y el seguro del gatillo.

• Enganche el seguro del gatillo cuando no esté pulverizando.

• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de limpiar,
revisar o reparar el equipo.

PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO

El uso incorrecto puede causar la muerte o heridas graves.

• No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal del
sistema. Consulte la sección Características técnicas de todos los manuales del equipo.

• Utilice fluidos y disolventes que sean compatibles con las piezas húmedas del equipo. Consulte las Caracter-
ísticas técnicas de todos los manuales del equipo. Lea las advertencias de los fabricantes de los fluidos y los
disolventes. Para obtener información completa sobre su material, pida la MSDS a su distribuidor o detallista.

• Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas únicamente con
piezas de repuesto originales de Graco.

• No altere ni modifique el equipo.

• Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase en
contacto con su distribuidor Graco.

• Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles y superficies
calientes.

• No retuerza ni doble las mangueras, ni las utilice para arrastrar el equipo.

• Mantenga a los niñosyalosanimaleslejosdelazonadetrabajo.

• No utilice el equipo si está cansado o bajo los efectos de medicamentos o del alcohol.

• Respete todas las normas relativas a la seguridad.

6 311254J

PELIGRO DE PIEZAS DE ALUMINIO A PRESIÓN

No utilice 1,1,1 tricloroetano, cloruro de metileno y otros disolventes de hidrocarburos halogenados o productos que
contengan dichos disolventes con equipos de aluminio presurizados. Esas sustancias podrían provocar peligrosas
reacciones químicas y ruptura del equipo, y causar la muerte, lesiones graves y daños materiales.

EQUIPO DE PROTECCIÓN PERSONAL

Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento del equipo,
con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones oculares, la inhalación
de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero no está limitado a:

• Gafas de protección

• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del fluido y del disolvente

• Guantes

• Protección auditiva

Modelos

Advertencia

ADVERTENCIA

Tipo, modelo n°,

serie

Silver

234237, A

Silver,

235460, C

Silver,

235461, B

Silver,

235462, C

Silver,

235464, C

Silver,

238591, A

Silver,

243283, A

Silver,

246240, A

Silver,

249941, A

Flex Basic,

235457, C

MWP Gatillo Portaboquillas Boquilla

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

Gatillo para

4 dedos

Gatillo para

2 dedos

Gatillo para

4 dedos

Gatillo para

2 dedos

Gatillo para

2 dedos

Gatillo para

4 dedos

Gatillo para

2 dedos

Gatillo para

2 dedos

Gatillo para

2 dedos

Gatillo para

2 dedos

Portaboquillas HandTite Boquilla de giro 517 RAC V

Portaboquillas estándar

(no reversible) Dripless

Portaboquillas estándar

(no reversible) Dripless

Portaboquillas estándar

(no reversible) Dripless

Portaboquillas RAC

para uso intensivo

Portaboquillas RAC

para uso intensivo

Portaboquillas HandTite Boquilla de giro 517 RAC V

Portaboquillas HandTite Boquilla de giro 517 RAC X

Portaboquillas HandTite 210 RAC X el acabado fino

Sin boquilla de portaboquillas.

Pedir por separado

Sin boquilla de pulverización.

Sin boquilla de pulverización.

Sin boquilla de pulverización.

Pedir por separado para el acabado fino

Boquilla de giro XHD617

Boquilla de giro XHD619

Sin boquilla de pulverización.

Pedir por separado

Pedir por separado

Pedir por separado

Flex,

235458, C

Flex,

246468, A

Flex,

257093, A

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

Gatillo para

2 dedos

Gatillo para

2 dedos

Gatillo para

2 dedos

Portaboquillas estándar

(no reversible) Dripless

Portaboquillas HandTite Boquilla de giro 517 RAC X

Portaboquillas HandTite Boquilla de giro XHD665

Sin boquilla de pulverización.

Pedir por separado

311254J 7

Advertência

Advertência

Seguem-se advertências gerais relativamente à preparação, utilização, ligação à terra, manutenção e reparação
deste equipamento. Existem também advertências mais específicas, que podem ser encontradas ao longo deste
manual, onde aplicáveis. Os símbolos apresentados ao longo do manual referem-se a estas advertências gerais.
Quando os símbolos surgirem no manual, consulte estas páginas para obter uma descrição sobre o perigo
específico.

ADVERTÊNCIA

PERIGO DE INCÊNDIO E EXPLOSÃO

Os vapores inflamáveis na área de trabalho, tais como os provenientes de solventes e tintas, podem inflamar-se ou
explodir. Para ajudar a evitar incêndios e explosões:

• Utilize o equipamento apenas em áreas bem ventiladas.

• Elimine todas as fontes de ignição, como, por exemplo, luzes piloto, cigarros, luzes eléctricas portáteis e plásti­cos de protecção (potencial arco estático).

• Mantenha a área de trabalho sem detritos, incluindo solvente, panos e gasolina.

• Não ligue nem desligue cabos de alimentação ou interruptores, na presença de vapores inflamáveis.

• Ligue à terra o equipamento e os objectos condutores presentes na área de trabalho. Consulte as instruções
de Ligação à terra.

• Utilize apenas tubos flexíveis com ligação à terra.

• Segure a pistola firmemente apoiando-a na parede do balde em contacto com a terra, quando estiver
a descarregar para dentro do mesmo.

• Se ocorrerem faíscas de estática ou se sentir um choque eléctrico, interrompa a utilização imediatamente.
Não utilize o equipamento até identificar e eliminar o problema.

• Tenha sempre um extintor na área de trabalho.

PERIGO DE INJECÇÃO ATRAVÉS DA PELE

O produto a alta pressão proveniente da pistola, fugas nos tubos flexíveis ou componentes danificados poderá
provocar lesões na pele. As lesões podem ter o aspecto de um simples corte, porém, constituem ferimentos graves
capazes de conduzir à amputação. Obtenha tratamento médico imediato.

• Não aponte a pistola a ninguém nem a nenhuma parte do corpo.

• Não coloque as mãos sobre o bico.

• Não tente interromper ou desviar fugas com a mão, o corpo, uma luva ou um pano.

• Não comece a pintar sem que o protector do bicoeodispositivo de segurança do gatilho estejam instalados.

• Engate o fecho do gatilho quando não estiver a pintar.

•SigaoProcedimento de descompressão neste manual, quando parar de pintar e antes de dar início aos
procedimentos de limpeza, verificação ou manutenção.

PERIGOS DE MÁ UTILIZAÇÃO DO EQUIPAMENTO

A utilização incorrecta do equipamento poderá resultar em ferimentos graves ou morte.

• Não exceda a pressão máxima de trabalho nem o nível de temperatura do componente do sistema de valor
mais baixo. Consulte a Ficha técnica em todos os manuais do equipamento.

• Utilize produtos e solventes compatíveis com as peças do equipamento em contacto com o produto. Consulte
a Ficha técnica em todos os manuais do equipamento. Leia as advertências dos fabricantes do líquido e do
solvente. Para obter informações completas relativas ao material que utiliza, solicite a folha de dados de segu­rança do material ao distribuidor ou ao revendedor.

• Verifique diariamente o equipamento. Repare ou substitua imediatamente as peças gastas ou danificadas
apenas com peças de substituição genuínas da Graco.

• Não altere nem modifique este equipamento.

• Utilize o equipamento apenas para o fim a que se destina. Solicite informações ao seu distribuidor Graco.

• Afaste os tubos flexíveis e cabos de áreas com movimento, pontas afiadas, peças em movimento e superfícies
quentes.

• Não dê nós nem dobre os tubos flexíveis, nem os utilize para puxar o equipamento.

• Mantenha crianças e animais afastados da área de trabalho.

• Não utilize a unidade se estiver cansado ou sob a influência de drogas ou de álcool.

• Cumpra todas as normas de segurança aplicáveis.

8 311254J

PERIGO DE PEÇAS DE ALUMÍNIO PRESSURIZADO

Não utilize 1,1,1-tricloroetano, cloreto de metileno, outros solventes de hidrocarboneto halogenado ou produtos que
contenham os solventes referidos em equipamento de alumínio pressurizado. A utilização dos produtos referidos
pode provocar reacções químicas violentas, avaria do equipamento e resultar em morte, lesões graves e danos
materiais.

EQUIPAMENTO DE PROTECÇÃO PESSOAL

Deve usar equipamento de protecção adequado quando utilizar e efectuar procedimentos de manutenção no equi­pamento, ou quando se encontrar na área de funcionamento do mesmo. O equipamento de protecção protege-o de
lesões graves, tais como lesões oculares, inalação de vapores tóxicos, queimaduras e perda de audição. O equipa­mento protector inclui o seguinte, apesar de não se limitar a tal:

• protecção para os olhos;

• vestuário protector e máscara, como recomendado pelo fabricante do produto e solvente;

• luvas;

• protecção para os ouvidos.

Modelos

Advertência

ADVERTÊNCIA

Tipo, N.º do

modelo, Série

Silver

234237, A

Silver,

235460, C

Silver,

235461, B

Silver,

235462, C

Silver,

235464, C

Silver,

238591, A

Silver,

243283, A

Silver,

246240, A

Silver,

249941, A

Flex Basic,

235457, C

Pressão máxima

de trabalho

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

Gatilho Protector do bico Bico

Gatilho de

4 dedos

Gatilho de

2 dedos

Gatilho de

4 dedos

Gatilho de

2 dedos

Gatilho de

2 dedos

Gatilho de

4 dedos

Gatilho de

2 dedos

Gatilho de

2 dedos

Gatilho de

2 dedos

Gatilho de

2 dedos

Protector do bico HandTite 517 RAC V SwitchTip

Protector do bico Dripless de

série (não reversível)

Protector do bico Dripless de

série (não reversível)

Protector do bico Dripless de

série (não reversível)

Protector do bico
Heavy Duty RAC

Protector do bico
Heavy Duty RAC

Protector do bico HandTite 517 RAC V SwitchTip

Protector do bico HandTite 517 RAC X SwitchTip

Protector do bico HandTite 210 RAC X acabamento fino

Protector do bico HandTite 319 RAC V Striping Kit

Sem bico de pintura.

Encomendar em separado

Sem bico de pintura.

Encomendar em separado

Sem bico de pintura.

Encomendar em separado para um

acabamento fino

XHD617 SwitchTip

XHD619 SwitchTip

Flex,

235458, C

Flex,

246468, A

Flex,

257093, A

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

5000 psi

(345 bar, 34,5 MPa)

Gatilho de

2 dedos

Gatilho de

2 dedos

Gatilho de

2 dedos

Protector do bico Dripless de

série (não reversível)

Protector do bico HandTite 517 RAC X SwitchTip

Protector do bico
Heavy Duty RAC

Sem bico de pintura.

Encomendar em separado

XHD665 SwitchTip

311254J 9

Pericolo

Pericolo

Quelle che seguono sono avvertenze generali correlate all’impostazione, l’utilizzo, la messa a terra, la manutenzione
e la riparazione di quest’apparecchiatura. Si possono trovare avvertenze aggiuntive e più specifiche nel testo di
questo manuale laddove applicabili. I simboli contenuti nel testo di questo manuale fanno riferimento alle avvertenze
generali. Quando questi simboli compaiono all’interno del manuale, fare riferimento a queste pagine per una descri­zione del pericolo specifico.

PERICOLO

PERICOLO DI INCENDI ED ESPLOSIONI

Vapori infiammabili, come il vapore del solvente e delle vernici, nell’ area di lavoro possono prendere fuoco o esplo­dere. Per aiutare a prevenire incendi ed esplosioni:

• Utilizzare i macchinari sono in aree ben ventilate.

• Eliminare tutte le fonti di incendio; come le fiamme pilota, le sigarette, le torce elettriche e le coperture in plas­tica (pericolo di archi statici).

• Mantenere l’area di lavoro libera da materiali di scarto inclusi solventi, stracci e petrolio.

• Non collegare o scollegare i cavi di alimentazione né accendere o spegnere gli interruttori delle luci in presenza
di fumi infiammabili.

• Collegare a terra le apparecchiature e gli oggetti conduttivi nell’area di lavoro. Fare riferimento a Messa a terra.

• Utilizzare solo flessibili collegati a terra.

• Tenere ferma la pistola su un lato di un secchio collegato a terra quando si attiva nel secchio.

• Se vi sono scariche statiche o se si rileva una scossa arrestare immediatamente l’operazione. Non utilizzare
questa apparecchiatura fin quando il problema non è stato identificato e corretto.

• Tenere un estintore nell’area di lavoro.

PERICOLO DI INIEZIONE NELLA PELLE

Fluido ad alta pressione dalla pistola, perdite nei flessibili o componenti rotti possono lesionare la pelle. Può
sembrare un semplice taglio, ma in realtà è una grave lesione che può portare a un’amputazione. Richiedere

trattamento chirurgico immediato.

• Non puntare mai la pistola verso qualcuno o su una parte del corpo.

• Non poggiare la mano o le dita sull’ugello dello spruzzatore.

• Non interrompere o deviare perdite con la mano, col corpo, con i guanti o uno straccio.

• Non spruzzare senza protezione dell’ugello e protezione del grilletto installate.

• Innescare sempre il gancio di sicurezza quando non si spruzza.

• Seguire la Procedura di decompressione in questo manuale quando si smette di spruzzare e prima di pulire,
eseguire interventi di manutenzione o di riparazione dell’attrezzatura.

PERICOLO DA USO IMPROPRIO DELL’APPARECCHIATURA

Un utilizzo improprio può provocare gravi lesioni o addirittura la morte.

• Non eccedere la massima pressione d’esercizio o temperatura del componente con la specifica minima. Fare
riferimento ai Dati tecnici di tutti manuali delle attrezzature.

• Utilizzare fluidi e solventi compatibili con le parti dell’attrezzatura a contatto con il fluido. Vedere Dati tecnici in
tutti i manuali delle attrezzature. Leggere le avvertenze del produttore del fluido e del solvente. Per informazioni
complete sul materiale, richiedere l’MSDS al distributore o al rivenditore.

• Verificare l’attrezzatura quotidianamente. Riparare o sostituire immediatamente le parti usurate o danneggiate
solo con parti originali Graco.

• Non alterare o modificare l’attrezzatura.

• Utilizzare l’apparecchiatura solo per gli scopi previsti. Per informazioni, contattare il distributore Graco.

• Disporre i flessibilieicavilontanodaaree trafficate, spigoli vivi, parti in movimento e superfici calde.

• Non attorcigliare né piegare eccessivamente i flessibili o utilizzare flessibili per tirare l’attrezzatura.

• Tenere bambini e animali lontano dall’area di lavoro.

• Non mettere in funzione l’unità quando si è affaticati o sotto l’effetto di droghe o di alcol.

• Seguire tutte le normative sulla sicurezza applicabili.

10 311254J

Modelli

Pericolo

PERICOLO

PERICOLO DA PARTI IN ALLUMINIO PRESSURIZZATE

Nelle attrezzature in alluminio pressurizzate non utilizzare mai 1,1,1-tricloroetano, cloruro di metilene, né altri
solventi a base di idrocarburi alogenati o fluidi contenenti tali solventi. L’uso di tali sostanze può causare gravi
reazioni chimiche e danni all’attrezzatura e può provocare la morte, gravi lesioni e danni materiali.

ATTREZZATURA DI PROTEZIONE PERSONALE

Indossare una protezione adeguata durante il funzionamento, la manutenzione o quando si è in area di lavoro del
macchinario per proteggersi dal pericolo di lesioni gravi: lesioni agli occhi; inalazione di fumi tossici, ustioni e perdita
dell’udito. L’apparecchiatura di protezione include ma non è limitata a:

• Occhiali protettivi

• Indumenti e un respiratore come raccomandato dal produttore del fluido e del solvente

• Guanti

• Protezione auricolare

Tipo,

N. modello, serie

Silver

234237, A

Silver,

235460, C

Silver,

235461, B

Silver,

235462, C

Silver,

235464, C

Silver,

238591, A

Silver,

243283, A

Silver,

246240, A

Silver,

249941, A

Flex Basic,

235457, C

MWP Grilletto Protezione dell’ugello Ugello

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

5000 psi

(345 bar, 34.5 MPa)

5000 psi

(345 bar, 34.5 MPa)

Grilletto
a4dita

Grilletto
a2dita

Grilletto
a4dita

Grilletto
a2dita

Grilletto
a2dita

Grilletto
a4dita

Grilletto
a2dita

Grilletto
a2dita

Grilletto
a2dita

Grilletto
a2dita

Protezione dell’ugello HandTite SwitchTip RAC 517 V

Protezione dell’ugello standard

(non reversibile) DripLess.

Protezione dell’ugello standard

(non reversibile) DripLess.

Protezione dell’ugello standard

(non reversibile) DripLess.

Protezione dell’ugello

per usi gravosi RAC

Protezione dell’ugello

per usi gravosi RAC

Protezione dell’ugello

HandTite

Protezione dell’ugello HandTite SwitchTip RAC 517 X

Protezione dell’ugello HandTite 210 RAC X finiture fini

Senza protezione dell’ugello.

Ordinare separatamente

Senza ugello di spruzzatura.

Senza ugello di spruzzatura.

Senza ugello di spruzzatura. Ordinare

separatamente, per finiture fini.

Senza ugello di spruzzatura.

Ordinare separatamente

Ordinare separatamente

SwitchTip XHD617

SwitchTip XHD619

SwitchTip RAC 517 V

Ordinare separatamente

Flex,

235458, C

Flex,

246468, A

Flex,

257093, A

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

345 bar, 34,5 MPa

(5000 psi)

Grilletto

a 2dita

Grilletto
a2dita

Grilletto
a2dita

Protezione dell’ugello standard

(non reversibile) DripLess.

Protezione dell’ugello HandTite SwitchTip RAC 517 X

Protezione dell’ugello per usi

gravosi RAC

Senza ugello di spruzzatura.

Ordinare separatamente

SwitchTip XHD665

311254J 11
