Operation / Fonctionnement / Funcionamiento

Electric Airless Sprayers Pulvérisateurs électriques type Airless Pulverizadores eléctricos sin aire

3300 psi (227 bar, 22.7 MPa) Maximum Working Pressure

IMPORTANT SAFETY INSTRUCTIONS.

Read all warnings and instructions in this manual. Save these instructions.

309935D

Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441

Warnings

The following are general warnings related to the setup, use, grounding, maintenance and repair of this equipment. Additional, more sepcific warnings may be found throughout the body of this manual where applicable. Symbols appearing in the body of the manual refer to these general warnings. When these symbols appear throughout the manual, refer back to these pages for a description of the specific hazard.

WARNING

FIRE AND EXPLOSION HAZARD

Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent fire and explosion:

• Use equipment only in well ventilated area.

• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop cloths (potential static arc).

• When flammable liquid is used in or near sprayer or for flushing or cleaning, keep sprayer at least 20 feet (6 m) away from explosive vapors.

• Keep work area free of debris, including solvent, rags and gasoline.

• Do not plug or unplug power cords or turn lights on or off when flammable fumes are present.

• Ground equipment and conductive objects in work area. See Grounding instructions, 309941.

• Use only conductive hoses.

• Hold gun firmly to side of grounded pail when triggering into pail.

• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment until you identify and correct the problem.

• Keep a fire extinguisher in the work area.

SKIN INJECTION HAZARD

High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just a cut, but it is a serious injury that can result in amputation. Get immediate surgical attention.

• Do not point gun at anyone or at any part of the body.

• Do not put your hand over the spray tip.

• Do not stop or deflect leaks with your hand, body, glove, or rag.

• Do not spray without tip guard and trigger guard installed.

• Engage trigger lock when not spraying.

• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning, checking, or servicing equipment.

ELECTRIC SHOCK HAZARD

Improper grounding, setup, or usage of the system can cause electric shock.

• Turn off and disconnect power cord before servicing equipment.

• Use only grounded electrical outlets.

• Use only 3-wire extension cords.

• Ensure ground prongs are intact on sprayer and extension cords.

• Do not expose to rain. Store indoors.

PRESSURIZED ALUMINUM PARTS HAZARD

Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical reaction and equipment rupture, and result in death, serious injury, and property damage.

2 309935D

WARNING

EQUIPMENT MISUSE HAZARD

Misuse can cause death or serious injury.

• Do not exceed the maximum working pressure or temperature rating of the lowest rated system

component. Read Technical Data in all equipment manuals.

• Use fluids and solvents that are compatible with equipment wetted parts. Read Technical Data in all

equipment manuals. Read fluid and solvent manufacturer’s warnings. For complete information about your material, request MSDS from distributor or retailer.

• Check equipment daily. Repair or replace worn or damaged parts immediately with genuine Graco replacement parts only.

• Do not alter or modify equipment.

• Use equipment only for its intended purpose. Call your Graco distributor for information.

• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.

• Do not kink or overbend hoses or use hoses to pull equipment.

• Keep children and animals away from work area.

• Comply with all applicable safety regulations.

• Keep children and animals away from work area.

• Do not operate the unity when fatigued or under the influence of drugs or alcohol.

PERSONAL PROTECTIVE EQUIPMENT

You must wear appropriate protective equipment when operating, servicing, or when in the operating area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic fumes, burns, and hearing loss. This equipment includes but is not limited to:

• Protective eye wear

• Clothing and respirator as recommended by the fluid and solvent manufacturer

•Gloves

• Hearing protection

309935D 3

Mise en garde

Les mises en gardes suivantes sont des mises en garde de sécurité relatives à la configuration, utilisation, mise à la terre, maintenance et réparation de ce matériel. D’autres mises en garde plus spécifiques figurent dans ce manuel aux endroits concernés. Les symboles figurant dans ce manuel font référence à ces mises en garde générales. Quand vous voyez l’un de ces symboles dans le manuel, reportez-vous à ces pages où ce risque spécifique est décrit.

MISE EN GARDE

DANGERS D’INCENDIE ET D’EXPLOSION

Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser. Pour prévenir un incendie ou une explosion:

• N’utiliser l’équipement que dans des locaux bien ventilés.

• Supprimer toutes les source de feu, telles que les veilleuses, cigarettes, lampes électriques portatives et bâches plastique (risque de décharge d’électricité statique).

• Les pulvérisateurs produisent des étincelles. En cas d’utilisation de liquides inflammables dans ou près du pulvérisateur ou encore pour rincer ou nettoyer, tenir le pulvérisateur à un minimum de 20 pieds (6 m) des vapeurs explosives.

• Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.

• Ne pas brancher ni débrancher de cordons d’alimentation électrique ni actionner de commutateur marche-arrêt ou de lumière en présence de vapeurs inflammables.

• Raccorder à la terre le matériel et les objets conducteurs du site. Voir les instructions de Mise àlaterre.

• Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique, arrêter le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été identifié et résolu.

• La présence d’un extincteur est obligatoire dans la zone de travail.

DANGER DE DÉCHARGE ÉLECTRIQUE

Une mauvaise mise à la terre, un mauvais réglage ou une mauvaise utilisation du système peut provoquer une décharge électrique.

• Mettre hors tension et débrancher le câble d’alimentation avant de procéder à un entretien du matériel.

• N’utiliser que des prises électriques reliées à la terre.

• N’utiliser que des rallonges à 3 conducteurs.

• S’assurer que les fiches de terre du pulvérisateur et des rallonges sont intactes.

• Ne pas exposer à la pluie. Entreposer à l’intérieur.

DANGERS D’INJECTIONS

Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant défectueux risque de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il s’agit en fait d’une blessure sérieuse pouvant entraîner une amputation. Consulter immédiatement un médecin

en vue d’une intervention chirurgicale.

• Ne pas diriger le pistolet sur quelqu’un ou une partie quelconque du corps.

• Ne pas mettre la main devant la buse de pulvérisation.

• Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.

• Ne pas pulvériser sans garde-buse ni sous-garde.

• Verrouiller la gâchette à chaque arrêt de la pulvérisation.

• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant le nettoyage, la vérification ou l’entretien du matériel.

4 309935D

MISE EN GARDE

DANGER EN CAS DE MAUVAISE UTILISATION DE L’ÉQUIPEMENT

Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles.

• Ne pas dépasser la pression ou température de service maximum spécifiée de l’élément le plus fai-

ble du système. Voir les Caractéristiques techniques de tous les manuels de l’appareil.

• Utiliser des produits et solvants compatibles avec les pièces en contact avec le produit. Voir les

Caractéristiques techniques de tous les manuels d’équipement. Pour plus d’informations sur votre produit, demandez la fiche de sécurité produits à votre distributeur ou revendeur.

• Vérifier l’équipement tous les jours. Réparer ou remplacer immédiatement les pièces usées ou endommagées par des pièces de rechange d’origine Graco.

• Ne pas modifier cet équipement.

• N’utiliser ce matériel que pour l’usage auquel il est destiné. Pour plus de renseignements appelez votre distributeur Graco.

• Écarter les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces en mouvement et des surfaces chaudes.

• Ne pas plier ni trop cintrer les flexibles ni les utiliser pour tirer l’appareil.

• Se conformer à toutes les règles de sécurité applicables.

• Tenir les enfants et animaux à l’écart du site de travail.

• Ne pas utiliser l’appareil si l’on est fatigué ou sous l’influence de drogue ou d’alcool.

RISQUES DUS AUX PIÈCES EN ALUMINIUM SOUS PRESSION

N’utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d’hydrocarbures halogénés, ni produits renfermant de tels solvants dans un appareil sous pression en aluminium. L’utilisation de ces produit peut déclencher une violente réaction chimique et une casse du matériel et provoquer ainsi de graves dommages corporels et matériels pouvant entraîner la mort.

DANGERS PRESENTES PAR LES PRODUITS OU VAPEURS TOXIQUES

Les produits ou vapeurs toxiques peuvent causer de graves blessures et entraîner la mort en cas de projection dans les yeux ou sur la peau, en cas d’inhalation ou d’ingestion.

• Lire la fiche de sécurité produit (MSDS) pour prendre connaissance des risques spécifiques aux produits utilisés.

• Stocker les produits dangereux dans des récipients homologués et les éliminer conformément à la réglementation en vigueur.

EQUIPEMENT DE PROTECTION DU PERSONNEL

Il est impératif que le personnel porte un équipement de protection approprié quand il travaille ou se trouve dans la zone de fonctionnement de l’installation pour éviter des blessures graves telles que des lésions oculaires, inhalation de fumées toxiques, brûlures et perte de l’ouïe notamment. Cet équipement comprend ce qui suit, la liste n’étant pas exhaustive:

• Lunettes de sécurité

• Le port de vêtements de sécurité et d’un respirateur est conseillé par le fabricant de produit et de solvant

•Gants

• Casque anti-bruit

309935D 5

Advertencias

A continuación se ofrecen advertencias en general relacionadas con la seguridad de la puesta en marcha, utilización, conexión a tierra, mantenimiento y reparación de este equipo. Además, puede encontrar advertencias adicionales a lo largo de este manual siempre que sea pertinente. Los símbolos que aparecen en el texto del manual se refieren a estas advertencias generales. Cuando vea estos símbolos en el manual, consulte estas páginas para obtener una descripción del riesgo específico.

ADVERTENCIAS

PELIGRO DE INCENDIOS Y EXPLOSIONES

Los vapores inflamables, como los vapores de disolvente o de pintura, en la zona de trabajo pueden incendiarse o explotar. Para evitar un incendio o explosión:

• Utilice el equipo únicamente en áreas bien ventiladas.

• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, las linternas eléctricas y las cubiertas de plástico (arcos estáticos potenciales).

• El pulverizador genera chispas. Cuando utilice líquidos inflamables cerca de, o en el pulverizador, o cuando lo lave o limpie, mantenga el pulverizador al menos a 6 m (20 pies) de distancia de los vapores explosivos.

• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.

• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de pulverización.

• Conecte a tierra el equipo y los objetos conductores de la zona de trabajo. Vea las instrucciones de Conexión a tierra.

• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar inmediatamente. No utilice el sistema hasta haber identificado y corregido el problema.

• Guarde un extintor de incendios en la zona de trabajo.

PELIGRO DE DESCARGA ELÉCTRICA

Una conexión a tierra, montaje o utilización incorrectos del sistema puede causar descargas eléctricas.

• Apague y desconecte la alimentación eléctrica antes de desconectar el equipo.

• Utilice únicamente tomas eléctricas conectadas a tierra.

• Utilice únicamente cables de extensión de 3 hilos.

• Compruebe que los terminales de conexión a tierra del pulverizador y de los cables de extensión están intactas.

• Proteja de la lluvia. Guárdelo en un recinto cerrado.

PELIGRO DE INYECCIÓN A TRAVÉS DE LA PIEL

El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán en la piel. La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una herida grave que puede conducir a la amputación. Consiga inmediatamente tratamiento quirúrgico.

• No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.

• No coloque la mano sobre la boquilla de pulverización.

• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.

• No pulverice sin el portaboquillas y el seguro del gatillo.

• Enganche el seguro del gatillo cuando no esté pulverizando.

• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de limpiar, revisar o reparar el equipo.

6 309935D

ADVERTENCIAS

PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO

El uso incorrecto puede causar la muerte o heridas graves.

• No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal

del sistema. Consulte la sección Características técnicas de todos los manuales del equipo.

• Utilice líquidos y disolventes compatibles con las piezas húmedas del equipo. Consulte las Carac- terísticas técnicas en todos los manuales que acompañan al equipo. Para obtener información completa sobre su material, pida la MSDS al distribuidor o al minorista.

• Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o deterioradas únicamente con piezas de repuesto genuinas de Graco.

• No altere ni modifique el equipo.

• Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase en contacto con su distribuidor Graco.

• Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles y superficies calientes.

• No retuerza ni doble las mangueras, ni las utilice para arrastrar el equipo.

• Respete todas las normas relativas a la seguridad.

• Mantenga a los niños y a los animales lejos de la zona de trabajo.

• No utilice el equipo si está cansado o bajo los efectos de medicamentos o del alcohol.

PELIGRO DE PIEZAS DE ALUMINIO A PRESIÓN

No utilice 1,1,1 tricloroetano, cloruro de metileno y otros disolventes de hidrocarburos halogenados o productos que contengan dichos disolventes con equipos de aluminio presurizados. Esas sustancias podrían provocar peligrosas reacciones químicas y ruptura del equipo, y causar la muerte, lesiones graves y daños materiales.

PELIGRO DE VAPORES O LÍQUIDOS TÓXICOS

Los líquidos o los vapores tóxicos pueden provocar serios daños o incluso la muerte si entran en contacto con los ojos o la piel, se inhalan o se ingieren.

• Lea la Hoja de datos de seguridad del material (MSDS) para conocer los peligros específicos de los líquidos que esté utilizando.

• Guarde los fluidos peligrosos en un envase adecuado que haya sido aprobado. Proceda a su evacuación siguiendo las directrices pertinentes.

EQUIPO DE PROTECCIÓN PERSONAL

Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento del equipo, con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones oculares, la inhalación de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero no está limitado a:

• Gafas de protección

• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del fluido y del disolvente

• Guantes

• Protección auditiva

309935D 7

11.

10.

ti4256a

English Français Español

1 Display Afficheur Visualización

2 ON/OFF switch Bouton MARCHE/ARRÊT Interruptor de encendido/apagado

3 Pressure control Commande de la pression Dispositivo de control de la presión

4 Prime/Spray valve Vanne d’amorçage/ de pulvérisation Válvula de cebado/ pulverización

5 Filter Filtre Filtro

6 AutoClean AutoClean AutoClean

7 Siphon tube Tuyau de succion Tubo de aspiración

8 Pump Pompe Bomba

9 Fluid outlet Sortie produit Salida de fluido

10 Drain tube Tuyau de vidange Tubo de drenaje

11 Trigger lock Loquet de sécurité Seguro del gatillo

8 309935D

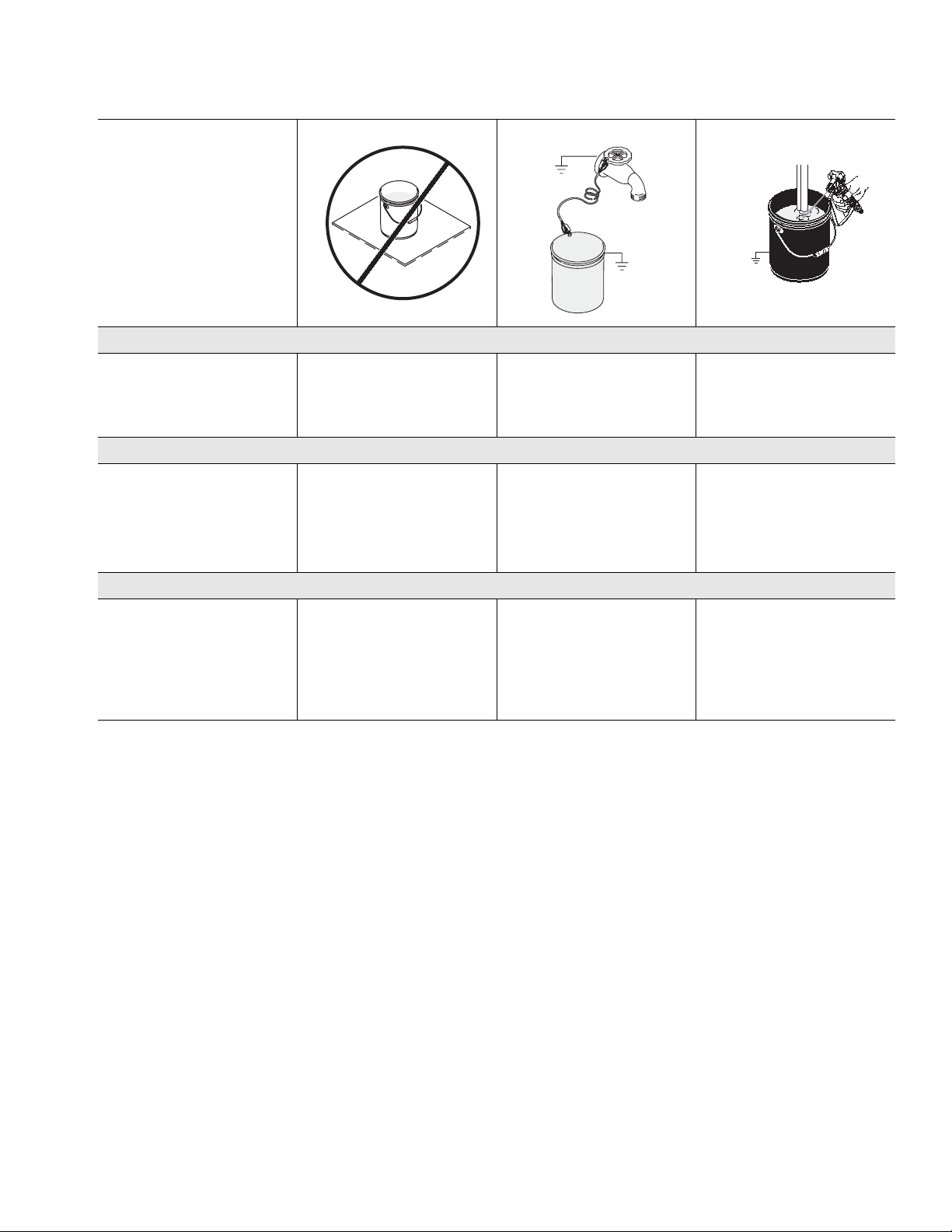

Grounding / Mise à la terre / Conexión a tierra

English Français Español

The sprayer must be grounded. Grounding reduces the risk of static and electric shock by providing an escape wire for the electrical current due to static build up or in the event of a short circuit.

Ce pulvérisateur doit être raccordé à la terre. La mise à la terre réduit les risques d’électricité statique et de décharge électrique grâce à un fil permettant au courant de s’échapper en cas d’accumulation d’électricité statique ou de court-circuit.

Este pulverizador debe estar conectado a tierra. La conexión a tierra reduce el riesgo de descargas eléctricas y estáticas al proporcionar un cable por donde puede escapar la corriente eléctrica debida a la acumulación estática o en caso de que haya un cortocircuito.

ti2810a

• The sprayer cord includes a grounding wire with an appropriate grounding contact. • The plug must be plugged into an

• Le cordon d’alimentation possède un fil de terre relié à un contact de mise à la terre approprié. • Cette fiche doit être enfichée dans

outlet that is properly installed and grounded in accordance with all local codes and ordinances.

une prise montée et reliée à la terre conformément à la réglementation locale.

309935D 9

Ground

ti4297a

• Do not modify plug! If it will not fit in outlet, have grounded outlet installed by a qualified electrician. Do not use an adapter.

• Ne pas modifier le connecteur! S’il ne rentre pas dans la prise, faire installer une prise avec mise à la terre par un électricien qualifié. Ne pas utiliser d’adaptateur.

• ¡No modifique la clavija suministrada! Si no encaja en la toma eléctrica, pida a un electricista cualificado que instale una toma de corriente conectada a tierra. No utilice un adaptador.

120 volt plug

Power Requirements Extension Cords

• 100-120V units require 100-120 VAC, 50/60 Hz, 11A, 1 phase.

• 230V units require 230 VAC, 50/60 HZ, 7.5A, 1 phase.

• Use an extension cord with an undamaged ground contact.

Spécification électrique Rallonges

• Les appareils de 100-120V fonctionnent en 100-120 VCA, 50/60 Hz, 11A, 1 phase.

• Les appareils de 230V fonctionnent en 230 VCA, 50/60 HZ, 7,5A, 1 phase.

• Utiliser un cordon d’alimentation électrique muni d’un contact de mise à la terre en bon état.

Requisitos eléctricos Cables de extensión

• Las unidades de 100-120V requieren 100-120 VCA, 50/60 Hz, 11A, monofásico.

• Las unidades de 230V requieren 230 VCA, 50/60 HZ, 7,5A, monofásico.

• Utilice un cable de extensión con un contacto en buen estado.

• If an extension cord is necessary, use a 3-wire, 12 AWG (2.5 mm2)

minimum.

• Si une rallonge est nécessaire, utiliser un fil à 3 conducteurs, de

12 AWG (2,5 mm2) minimum.

• Si fuera necesario utilizar un cable de extensión, utilice un cable de 3 hilos, 12 AWG

(2,5 mm2) como mínimo.

10 309935D

Pails

• Solvent and oil/based fluids:

follow local code. Use only conductive metal pails, placed on a grounded surface such as concrete.

Seaux

• Solvants et fluides à l’huile/à l’eau: Respecter la réglementation

locale. N’utiliser que des seaux métalliques conducteurs placés sur une surface reliée à la terre, sur du béton par exemple.

Bidones

• Disolvente y fluidos a base de aceite: de acuerdo con las normas

locales. Utilice sólo latas metálicas conductoras, colocadas sobre una superficie de tipo cemento.

ti5850a

• Do not place pail on a nonconductive surface such as paper or cardboard which interrupts grounding continuity.

• Ne pas poser le seau sur une surface non conductrice telle que du papier ou du carton car cela aurait pour effet d’interrompre la continuité de la mise à la terre.

• No coloque el bidón sobre una superficie no conductora, como papel o cartón, que pueda interrumpir la continuidad de la conexión a tierra.

ti5851a

• Grounding a metal pail: connect a

ground wire to the pail by clamping one end to pail and other end to a true earth ground such as a water pipe.

• Mise à la terre du seau mét- allique: brancher un fil de terre sur le seau en pinçant une extrémité sur le seau et l’autre sur une véritable terre, comme une conduite d’eau par exemple.

• Conexión a tierra del bidón metálico: conecte un cable de conexión a tierra al bidón sujetando un extremo al bidón y el otro extremo a una tierra verdadera, por ej. una tubería de agua.

TIAB

• To maintain grounding continuity when flushing or relieving pressure: hold metal

part of spray gun firmly to side of a grounded metal pail. Then trigger gun.

• Pour maintenir la continuité de

la mise à la terre pendant le rinçage ou la décompression:

appuyer une partie métallique du pistolet contre le côté d’un seau métallique relié à la terre, puis appuyer sur la gâchette du pistolet.

• Para mantener la continuidad

de la puesta a tierra durante la limpieza o la liberación de la presión: sujete firmemente una

pieza metálica de la pistola de pulverización contra el borde de una lata metálica con conexión a tierra. Después dispare la pistola.

309935D 11

Pressure Relief Procedure / Décompression / Descompresión

ti4265a

Pressure Relief

1 Turn power OFF. Wait

7 seconds for power to dissipate.

Décompression

1 Mettre HORS tension.

Attendre 7 secondes que la tension se dissipe.

Descompresión

1 Apague la fuente de

alimentación. Espere 7 segundos hasta que se disipe la energía.

ti2769a

2 Lock gun trigger safety.

Remove guard and SwitchTip.

2 Verrouiller la gâchette.

Démonter la garde et la buse SwitchTip.

2 Enganche el seguro del

gatillo. Retire la protección y la boquilla SwitchTip.

ti2599a

FLUSH

3 Turn pressure to lowest

setting. Trigger gun to relieve pressure.

3 Réduire la pression au plus

bas. Actionner le pistolet pour relâcher la pression.

3 Fije la presión en el valor

más bajo. Dispare la pistola para liberar la presión.

WASTE RESÍDUOS À JETER DESECHO

ti2595a

4 Put drain tube in pail. Turn

prime valve down.

4 Mettre le tuyau de vidange

dans le seau. Tourner la vanne d’amorçage vers le bas.

4 Coloque el tubo de drenaje

en un cubo. Coloque la válvula de cebado hacia abajo.

12 309935D

Setup / Installation / Puesta en marcha

ti4252a

1 Connect Graco airless hose

to sprayer. Tighten securely.

1 Brancher un flexible Graco

type airless sur le pulvérisateur. Bien serrer.

1 Conecte la manguera sin

aire Graco al pulverizador. Apriete firmemente.

ti2702a

2 Connect other end of hose

to gun.

2 Brancher l’autre extrémité

du flexible sur le pistolet.

2 Conecte el otro extremo de

la manguera a la pistola.

ti2703a

3 Tighten securely. 4 Remove tip guard.

3 Bien serrer. 4 Retirer le garde-buse.

3 Apriete firmemente. 4 Retire la protección de la

ti2769a

boquilla.

309935D 13

Setup / Installation / Puesta en marcha

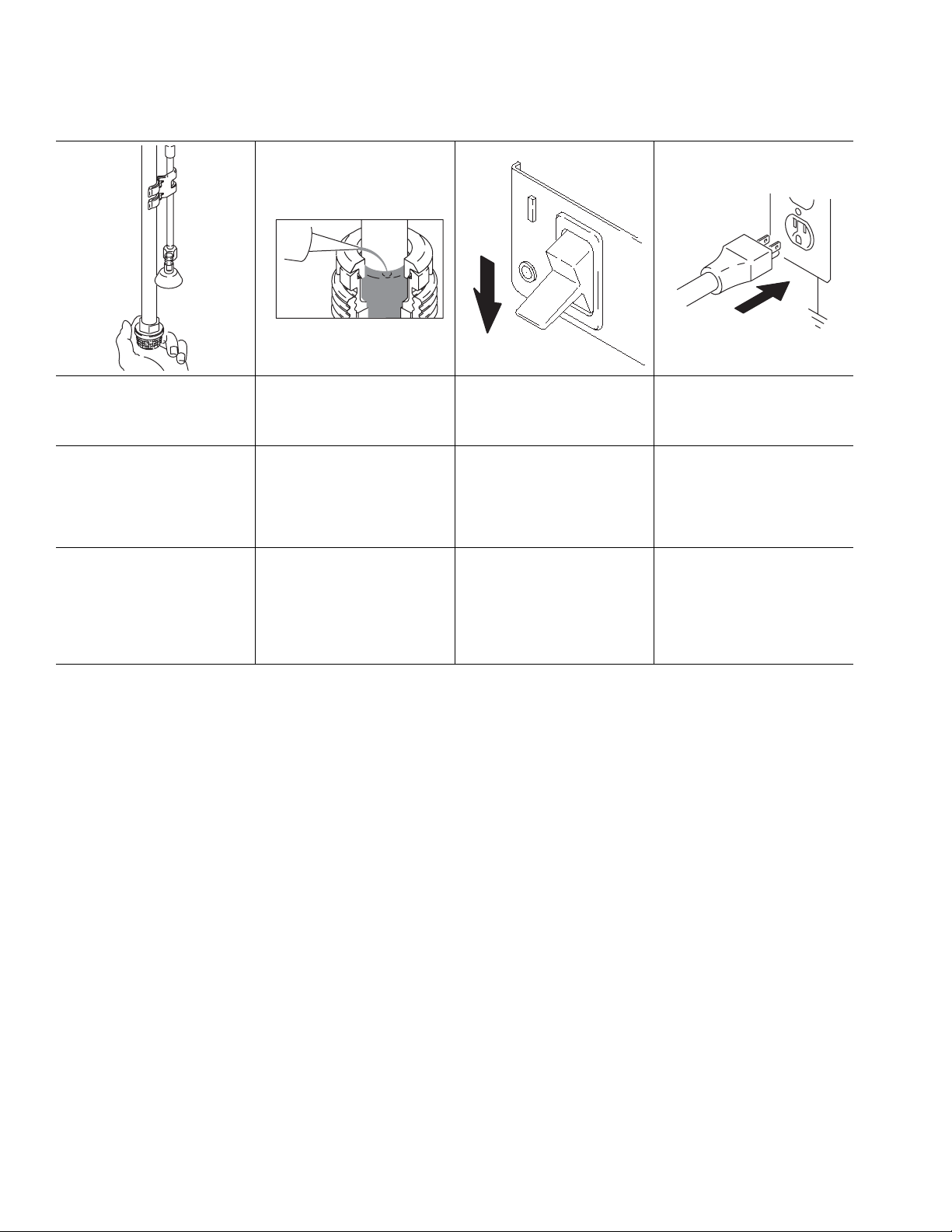

5 Check inlet strainer for clogs

and debris.

5 Vérifier si la crépine d’entrée

est bouchée ou contient des impuretés.

5 Revise el elemento filtrante

de entrada en busca de obstrucciones o suciedad.

Approximate Fill Level

6 Fill throat packing nut with

TSL to prevent premature packing wear. Do this each time you spray.

6 Remplir l’écrou du

presse-étoupe de liquide TSL pour empêcher une usure prématurée. Le faire à chaque pulvérisation.

6 Llene la tuerca pren-

saestopas del cuello con TSL para evitar el desgaste prematuro de las empaquetaduras. Haga esto cada vez que utilice el pulverizador.

ti4265a

ti2810a

7 Turn power OFF. 8 Plug power supply cord

into a properly grounded electrical outlet.

7 COUPER l’alimentation

électrique.

8 Brancher le cordon d’ali-

mentation sur une prise électrique correctement raccordée à la terre.

7 Apague el suministro de

energía.

8 Enchufe el cable de alimen-

tación eléctrica a una toma eléctrica con conexión a tierra.

14 309935D

ti2719a

Setup / Installation / Puesta en marcha

PAI NT

ti2756a

FLUSH

9 Turn prime valve down. 10 Place siphon tube set in grounded metal pail partially filled with flushing fluid. Attach ground wire to pail

and to true earth ground. Do 1. - 5. of Startup to flush out storage oil shipped in sprayer. Use water to flush water-base paint and mineral spirits to flush oil-base paint and storage oil.

9 Tourner la vanne d’amor-

çage vers le bas.

10 Plonger le tuyau de succion dans un seau métallique mis à la terre et rempli en partie de fluide de rin-

çage. Fixer le fil de terre sur le seau et sur une véritable terre. Effectuer les opérations 1. - 5. de la rubrique Démarrage pour rincer le pulvérisateur de l’huile d’entreposage laissée à l’intérieur. Rincer à l’eau pour éliminer la peinture à base aqueuse et au white-spirit pour éliminer la peinture à l’huile et l’huile d’entreposage.

9 Gire la válvula de cebado

hacia abajo.

10 Coloque el tubo de aspiración en un recipiente metálico parcialmente lleno con líquido de lavado.

Sujete el cable de conexión a tierra a una tierra verdadera. Lleve a cabo los pasos 1. - 5. de la Puesta en marcha para eliminar el aceite de almacenamiento enviado con el pulverizador. Utilice agua para eliminar las pinturas acuosas y alcoholes minerales para las pinturas a base de aceite y el aceite de almacenamiento.

309935D 15

Startup / Démarrage / Puesta en marcha

1 Turn pressure control to

lowest pressure.

1 Régler la régulation de pres-

sion au niveau le plus bas.

1 Ajuste el dispositivo de

control de presión al valor más bajo.

ti4266a

15sec.

1/2

2 Turn power ON. 3 Increase pressure 1/2 to

start motor and allow fluid to circulate through drain tube for 15 seconds; turn pressure down.

2 Mettre en MARCHE. 3 Augmenter la pression de

moitié pour que le moteur démarre et faire circuler le produit pendant 15 secondes dans le tuyau de vidange; réduire la pression.

2 Encienda la fuente de

alimentación.

3 Aumente 1/2 la presión para

poner en marcha el motor y deje que el fluido circule por el tubo de drenaje durante 15 segundos; baje la presión.

ti2712a

4 Turn prime valve horizon-

tal.Take spray gun trigger safety OFF.

4 Mettre la vanne d’amorçage

en position horizontale. DEVERROUILLER la gâchette du pistolet.

4 Coloque la válvula de

cebado en posición horizontal. Suelte el seguro del gatillo de la pistola de pulverización.

16 309935D

Startup / Démarrage / Puesta en marcha

ti2599a

ti4271a

FLUSH

5 Hold gun against grounded

metal flushing pail. Trigger gun and increase fluid pressure to 1/2. Flush 1 minute.

5 Appuyer le pistolet contre un

seau de rinçage métallique mis à la terre. Actionner le pistolet et augmenter la pression du produit jusqu’à moitié. Rincer pendant 1minute.

5 Mantenga la pistola contra un

recipiente metálico de lavado conectado a tierra. Dispare la pistola y aumente la presión de fluido a 1/2. Lave durante 1minuto.

Inspect for leaks. Do not stop leaks with hand or a rag! If leaks occur, do Pressure Relief. Tighten fittings. Do Startup, 1. - 5. If no leaks, proceed to 6.

Contrôler l’étanchéité. Ne pas arrêter une fuite avec la main ou un chiffon! En cas de fuite, effectuer une Décompression. Resserrer les raccords. Répéter Démarrage, 1 - 5. En l’absence de fuite, passer à 6.

Inspeccione los racores en busca de fugas. ¡No detenga las fugas con la mano o con un trapo! Si hubiera fugas, lleve a cabo el Procedimiento de descompresión. Apriete los racores. Lleve a cabo el procedimiento de Puesta en marcha, 1. - 5. Si no hubiera fugas, proceda al paso 6.

ti2714a

PAIN T

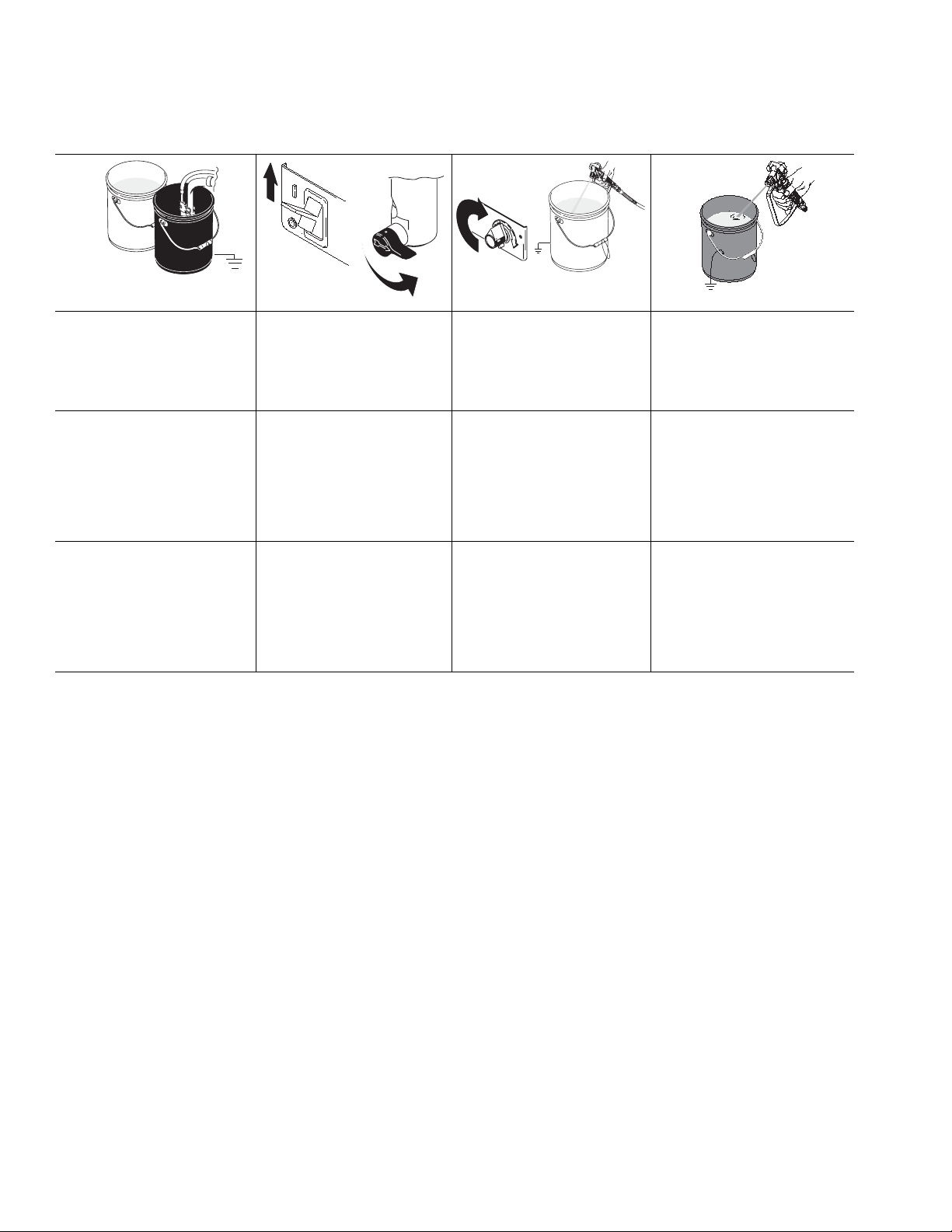

6 Place siphon tube in paint

pail.

6 Mettre le tuyau de succion

dans un seau de peinture.

6 Coloque el tubo de

aspiración en la lata de pintura.

ti2713a

7 Trigger gun again into flushing

pail until paint appears. Move gun to paint pail and trigger for 20 seconds. Set gun safety ON. Assemble tip and guard, page 9.

7 Actionner le pistolet en le ten-

ant dans un seau de rinçage jusqu’à ce que la peinture s’écoule. Diriger le pistolet vers le seau de peinture et presser la gâchette pendant 20 secondes. VERROUILLER le pistolet. Monter la buse et la garde, page 9.

Vuelva a dispara la pistola en el recipiente de lavado hasta que salga pintura. Mueva la pistola al bidón de pintura y dispárela durante 20 segundos. Enganche el seguro del gatillo. Instale la boquilla y la protección, página 9.

309935D 17

ti2708a

Startup / Démarrage / Puesta en marcha

ti2710a

ti2709a

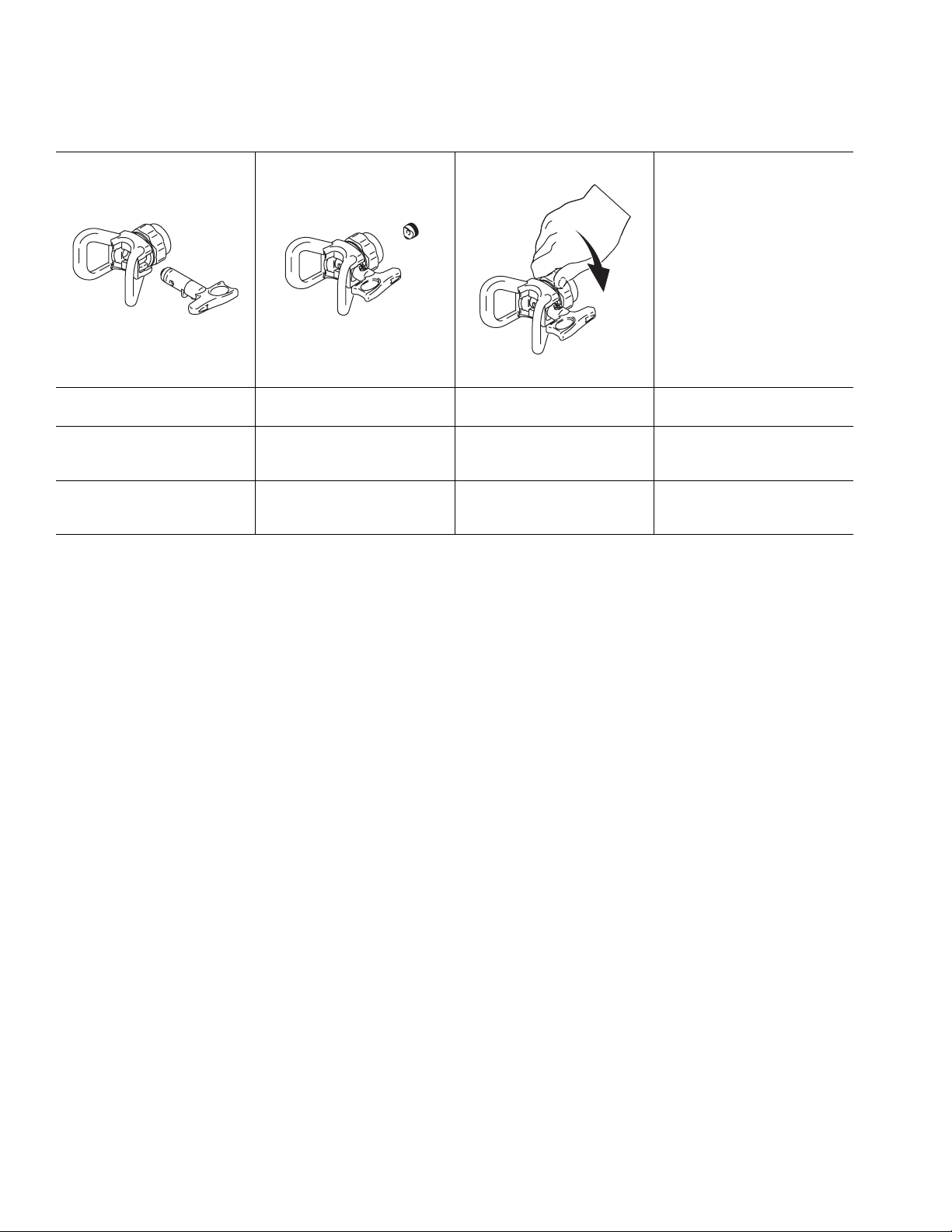

1 Insert SwitchTip. 2 Insert metal seal and

OneSeal.

1 Monter la buse SwitchTip. 2 Mettre un joint métallique

et un joint type OneSeal.

1 Introduzca la boquilla

SwitchTip.

2 Introduzca el sello metálico

y la junta OneSeal.

3 Screw assembly onto gun.

Tighten.

3 Visser l’ensemble sur

le pistolet. La resserrer.

3 Enrosque el conjunto

en la pistola. Apriete.

18 309935D

heavy edges

Startup / Démarrage / Puesta en marcha

ti2757a

ti2758a

ti2760a

Spray Clear Clog

1 Spray test pattern. Adjust pres-

sure to eliminate heavy edges. Use smaller tip size if pressure adjustment can not eliminate heavy edges.

2 Hold gun perpendicular,

10-12 in. from surface. Spray back and forth. Overlap by 50%. Trigger gun after moving and release before stopping.

1 Release trigger, put safety ON.

Rotate SwitchTip. Take safety OFF. Trigger gun to clear clog. Never point gun at your hand or into a rag!

Pulvériser Déboucher

1 Faire un essai de pulvérisation.

Ajuster la pression pour supprimer les bords trop chargés. Prendre une buse de plus petit diamètre si le réglage de pression ne parvient pas à supprimer les bords trop chargés.

2 Tenir le pistolet perpendiculaire-

ment à la surface à peindre, à 10-12 in. Faire des mouvements de va-et-vient. Chevaucher de 50 %. Actionner le pistolet avant d’initier un mouvement et relâcher la gâchette une fois le mouvement terminé.

1 Relâcher la gâchette, la VER-

ROUILLER. Faire pivoter la buse SwitchTip. DEVERROUILLER la gâchette. Actionner le pistolet pour déboucher la buse. Ne jamais pointer le pistolet sur votre main ou un chiffon!

Pulverizar Elimine la obstrucción

1 Pulverice la plantilla de prueba.

Ajuste la presión para suprimir los extremos densos. Si no logra hacerlo, utilice una boquilla más pequeña.

2 Mantenga la pistola en posición

perpendicular, a 10-12 pulg. de la superficie. Pulverice hacia adelante y hacia atrás. Superponga las pasadas en un 50%. Apriete el gatillo antes de mover la pistola y suéltelo después de moverla.

1 Suelte el gatillo, y enganche

el seguro. Gire la boquilla SwitchTip. Suelte el seguro. Dispare la pistola para despejar la obstrucción. ¡Nunca apunte la pistola hacia su mano o hacia un trapo!

ti2759a

2 Put safety ON. Return SwitchTip

to original position. Take safety OFF and continue spraying.

2 VERROUILLER la gâchette.

Remettre la buse SwitchTip en position initiale. DEVERROUILLER la gâchette et poursuivre la pulvérisation.

2 Enganche el seguro del gatillo.

Vuelva a colocar la boquilla Switch en su posición original. Suelte el seguro del gatillo y siga pulverizando.

309935D 19

Digital Tracking System / Système de suivi numérique / Sistema de rastreo digital

ti4266a

ti2599a

FLUSH

ti2719a

psi

Operation Main Menu

Short press moves to next display. Press and hold (5 seconds) changes units or resets data.

1 Turn pressure to lowest setting.

Trigger gun to relieve pressure. Turn prime valve down.

Fonctionnement Menu principal

Appuyer un coup bref pour passer à l’affichage suivant. Appuyer et maintenir enfoncé (5 s) pour changer les unités ou réinitialiser les données.

1 Réduire la pression au réglage

minimum. Actionner le pistolet pour relâcher la pression. Tourner la vanne d’amorçage vers le bas.

Menú principal de funcionamiento

Pulsando brevemente el botón se avanza hasta la visualización siguiente. Pulsando y manteniendo pulsado (5 segundos) se cambian las unidades o se reponen a cero los datos.

1 Fije la presión en el valor más

bajo. Dispare la pistola para liberar la presión. Gire hacia abajo la válvula de cebado.

2 Turn power ON. Pressure display

appears. Dashes appear when pressure is less than 200 psi (14 bar, 1,4 MPa).

2 Mettre sous tension. L’afficheur

de la pression apparaît. Des traits apparaissent quand la pression est inférieure à 200 psi (14 bars, 1,4 MPa).

2 Encienda el suministro de

potencia. Aparece visualizada la presión. Cuando la presión es menor de 200 psi (14 bar, 1,4 Mpa) aparecerán rayas.

3 Short press DTS button to

move to Job Gallons (or Liters x 10).

Note: JOB displays briefly, then the number of gallons sprayed above 1000 psi (70 bar, 7 MPa).

3 Appuyer brièvement sur le bou-

ton DTS pour passer à gallons par job (ou litres x 10).

Remarque: JOB s’affiche un instant, puis c’est le nombre de gallons pulvérisés à une pression supérieure à 1000 psi (70 bars, 7 MPa).

3 Pulse brevemente el botón DTS

para pasar a tarea (JOB) que muestra galones (o litros x 10).

Nota: JOB muestra brevemente a continuación el número de galones pulverizados por encima de 1000 psi (70 bar, 7 MPa).

20 309935D

Digital Tracking System / Système de suivi numérique / Sistema de rastreo digital

Operation Main Menu

4 Press and hold to reset to zero,

or short press DTS button to move to Lifetime Gallons (or Liters x 10).

Note: LIFE displays briefly, then the number of gallons sprayed above 1000 psi (70 bar, 7 MPa)

5 Short press DTS button to move

Note: If pump is started in timer mode, timer counts down to zero and shuts pump OFF. Use for flushing only.

Fonctionnement Menu principal

4 Appuyer et maintenir enfoncé

pour remise à zéro ou appuyer brièvement sur le bouton DTS pour passer à Total gallons (ou litres x 10).

Remarque: LIFE s’affiche un instant, puis c’est le nombre de gallons pulvérisés à une pression supérieure à 1000 psi (70 bars, 7 MPa).

5 Appuyer brièvement sur le bou-

Remarque: Si l’on démarre la pompe en mode minuteur, ce dernier compte à rebours et ARRETE la pompe. A n’utiliser que pour le rinçage.

Menú principal de funcionamiento

4 Pulse y mantenga pulsado el

botón para volver a cero, o pulse brevemente el botón DTS para pasar a Lifetime que muestra galones (o litros x 10).

Nota: LIFE muestra brevemente a continuación el número de galones pulverizados por encima de 1000 psi (70 bar, 7 Mpa).

5 Pulse brevemente el botón DTS

Nota: Si la bomba arranca en modo de temporizador, éste realiza una cuenta atrás hasta cero y detiene la bomba (OFF). Utilice este procedimiento sólo para lavado.

to AutoClean Timer operation (Manual 309955).

ton DTS pour passer à fonctionnement du minuteur de la fonction AutoClean (manuel

309955).

para pasar a funcionamiento del Temporizador de limpieza automática (Manual 309955).

psi

6 Short press DTS button to return

to Pressure.

6 Appuyer brièvement sur le

bouton DTS pour revenir àlapression.

6 Pulse brevemente el botón DTS

para regresar a la visualización de Presión.

7 When W-DOG is ON, pump

stops and EMPTY displays when paint pail is empty. Turn pressure control to lowest position to restart.

7 Quand W-DOG est en

MARCHE, la pompe s’arrête et VIDE s’affiche quand le seau de

peinture est vide. Mettre la régulation de pression sur la position mini pour redémarrer.

7 Cuando W-DOG está ACTI-

VADO, la bomba se detiene y aparece visualizado EMPTY (VACÍO) cuando la lata de pintura está vacía. Para volver a comenzar, gire el control de presión hasta su posición más baja.

309935D 21

Secondary Menu

1Do Pressure Relief, steps

1 - 4 if they have not already been done.

Menu secondaire

1Opérer la Décompress-

ion, points 1 - 4, si cela n’a

pas encore été fait.

Menú secundario

1 Realice los pasos 1 - 4 del

procedimiento de Descom- presión, si no habían sido realizados ya.

ti4266a

2 Press DTS button and turn

power switch ON.

2 Appuyer sur le bouton DTS

et mettre le bouton marche-arrêt sur MARCHE.

2 Pulse el botón DTS

y encienda el interruptor de potencia.

Digital Tracking System / Système de suivi numérique / Sistema de rastreo digital

3 The model (e.g. U795) and

MOTOR ON scroll past and

then total motor run hours is displayed.

3 Le modèle (p. ex. U795)

et MOTEUR MARCHE défilent, puis le total des heures de marche du moteur s’affiche.

3 La pantalla se desplaza

por el modelo (p. ej. U795) y MOTOR ON y después aparece el número total de horas de funcionamiento del motor.

4 Short press DTS button.

LAST ERROR CODE scrolls by and last error code is displayed; e.g., E=07. (Manual 309941)

4 Appuyer un coup bref sur

le bouton DTS. DERNIER CODE D’ERREUR défile, puis le dernier code d’erreur s’affiche; p. ex., E=07. (Manuel 309941)

4 Pulse brevemente el botón

DTS. Desaparece de la pantalla LAST ERROR CODE y aparece visualizado el último código de error; p. ej., E=07. (Manual

309941)

22 309935D

Digital Tracking System / Système de suivi numérique / Sistema de rastreo digital

psi

Psi

bar

MPa

Secondary Menu Change Display Units:

5 Press and hold DTS button

to clear error code to zero.

6 Short press DTS button. The

W-DOG scrolls past and OFF is displayed. OFF is the default. To turn the W-DOG feature ON, go to step 7.

7 Press and hold DTS button to

turn W-DOG feature ON

Short press to move to

SOFTWARE REV

Press and hold DTS button for 8 seconds to change pressure units (psi, bar, MPa) to desired units. Selection of bar or MPa changes

gallons to liters x 10.

Menu secondaire Changement des unités

affichées:

5 Appuyer sur le bouton DTS

et le maintenir enfoncé pour effacer le code d’erreurs et le ramener à zéro.

6 Appuyer un coup bref sur le

bouton DTS. Le W-DOG défile et ARRET s’affiche. ARRET est l’affichage par défaut. Pour mettre le W-DOG en MARCHE, passer au point 7.

7 Appuyer sur le bouton DTS et le

maintenir enfoncé pour mettre le W-DOG en MARCHE

Appuyer un bref instant pour

passer à SOFTWARE REV

Appuyer sur le bouton DTS et le maintenir enfoncé pendant 8 secondes pour changer les unités de pression (psi, bar, MPa) et opter pour les uni- tés désirées. Sélectionner les bars ou MPa change les gallons en litres x 10.

Menú secundario Cambiar las unidades

de la visualización:

5 Pulse y mantenga pulsado el

botón DTS para borrar el código de error.

6 Pulse brevemente el botón DTS.

Desaparece de la pantalla

W-DOG y aparece visualizado OFF. OFF es el valor predeter-

minado. Para ACTIVAR la función W-DOG, vaya al paso 7.

7 Pulse y mantenga pulsado el

botón DTS para ACTIVAR la función W-DOG.

Pulse brevemente para avan-

zar hasta SOFTWARE REV

Pulse y mantenga pulsado el botón DTS durante 8 segundos para cambiar las unidades de presión (psi, bar, MPa), a las unidades deseadas. Al seleccionar bar o MPa se cambia ade galones a litros x 10.

309935D 23

Cleanup / Nettoyage / Limpieza

PAI NT

ti2756a

FLUSH

1Do Pressure Relief, steps 1

- 4. Remove siphon tube set from paint and place in flushing fluid.

1 Opérer la Décompression,

points 1 - 4. Sortir le tuyau de succion de la peinture et le plonger dans le produit de rinçage.

1 Realice los pasos 1 - 4 del

procedimiento de Descom- presión. Retire el conjunto del tubo de aspiración del cubo de pintura e introdúzcalo en el líquido de lavado.

ti4266a

ti2712a

NOTE: Use water for water base paint and mineral spirits for oil base paint.

2 Turn power ON. Turn prime

valve horizontal.

Utiliser de l’eau pour une peinture à base aqueuse et du white-spirit pour une peinture à l’huile.

2 Mettre en MARCHE. Mettre

la vanne d’amorçage en position horizontale.

Utilice agua para las pinturas al agua y alcohol mineral para pinturas al aceite.

2 Encienda la fuente de ali-

mentación. Gire la válvula de cebado hasta la posición horizontal.

ti4271a

ti2770a

PAINT

3 Increase pressure to 1/2.

Hold gun against paint pail. Take trigger safety OFF. Trigger gun until flushing fluid appears

3 Augmenter la pression de

moitié. Appuyer le pistolet contre le seau de peinture. DEVERROUILLER la gâchette. Actionner le pistolet jusqu’à ce que le fluide de rinçage s’écoule.

3 Aumente la presión a 1/2.

Mantenga la pistola contra la lata de pintura. Suelte el seguro del gatillo. Dispare la pistola y aumente la presión hasta que aparezca líquido de lavado.

ti2599b

WASTE

4 Move gun to wastepail, hold

gun against pail, trigger gun to thoroughly flush system. Release trigger and put trigger safety ON.

4 Approcher le pistolet du seau

à déchets, l’appuyer contre le seau et actionner le pistolet pour rincer soigneusement le pulvérisateur. Relâcher la gâchette et la VERROUILLER.

4 Mueva la pistola hasta el

bidón de lavado, mantenga la pistola contra el bidón y dispárela para lavar el sistema. Suelte el gatillo y enganche el seguro.

24 309935D

Cleanup / Nettoyage / Limpieza

ti2719a

5 Turn prime valve down and

allow flushing fluid to circulate for 15 seconds to clean drain tube.

5 Positionner la vanne

d’amorçage vers le bas et faire circuler le produit de rinçage pendant 15 secondes pour nettoyer le tuyau de vidange.

5 Gire hacia abajo la válvula

de cebado y deje que el líquido de lavado circule durante aproximadamente 15 segundos para limpiar el tubo de drenaje.

PAINT

ti2820a

FLUSH

6 Raise siphon tube above

flushing fluid and run sprayer for 15 to 30 seconds to drain fluid.

6 Relever le tuyau de succion

au-dessus du niveau de produit de rinçage et faire fonctionner le pulvérisateur pendant 15 à 30 secondes pour vidanger le produit.

6 Suba el tubo de aspiración por

encima del líquido de lavado y haga funcionar el pulverizador durante 15 a 30 segundos para drenar el líquido.

ti2712a

ti2713a

WASTE

7 Close drain valve. Trigger

gun into flushing pail to purge fluid from hose. Turn power

OFF.

7 Fermer la vanne de vidange.

Actionner le pistolet au-dessus du seau de rinçage pour chasser le fluide du flexible. Mettre sur ARRET.

7 Cierre la válvula de drenaje.

Dispare la pistola en el recipiente de lavado para purgar el fluido de la manguera. Apague el sistema.

ti2718a

8 Open prime valve.

Unplug sprayer.

8 Ouvrir la vanne d’amor-

çage. Débrancher le pulvérisateur.

8 Abra la válvula de

cebado. Desenchufe el pulverizador.

309935D 25

ti2814b

Cleanup / Nettoyage / Limpieza

ti2776a

Pump Armor

ti2895a

9 Remove filters from gun

and sprayer, if installed. Clean and inspect. Install filters.

9 Démonter les filtres du pis-

tolet et du pulvérisateur, si existants. Nettoyer et examiner. Remonter les filtres.

9 Si estuvieran instalados,

retire los filtros de la pistola y del pulverizador. Limpie e inspeccione. Instale los filtros.

10 If flushing with water, flush

again with mineral spirits, or Pump Armor, to leave a protective coating to prevent freezing or corrosion.

10 En cas de rinçage à l’eau,

rincer à nouveau avec du white-spirit ou un produit anti-corrosion pour que ce produit constitue un revêtement protecteur qui empêchera le gel ou la corrosion.

10 Si se utiliza agua para el

lavado, vuelva a lavar con alcohol mineral, o Protección para bombas y deje este recubrimiento protector en el pulverizador para ayudar a evitar la congelación o la corrosión.

11 Wipe sprayer, hose and gun

with a rag soaked in water or mineral spirits.

11 Essuyer le pulvérisateur, le

flexible et le pistolet avec un chiffon imbibé d’eau ou de white-spirit.

11 Frote el pulverizador, la

manguera y la pistola con un paño empapado en agua o alcohol mineral.

26 309935D

Warranty

Graco warrants all equipment referenced in this document which is manufactured by Graco and bearing its name to be free from defects in material and workmanship on the date of sale to the original purchaser for use. With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of 12 months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective. This warranty applies only when the equipment is installed, operated and maintained in accordance with Graco’s written recommendations.

This warranty does not cover, and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by faulty installation, misapplication, abrasion, corrosion, inadequate or improper maintenance, negligence, accident, tampering, or substitution of non-Graco component parts. Nor shall Graco be liable for malfunction, damage or wear caused by the incompatibility of Graco equipment with structures, accessories, equipment or materials not supplied by Graco, or the improper design, manufacture, installation, operation or maintenance of structures, accessories, equipment or materials not supplied by Graco.

This warranty is conditioned upon the prepaid return of the equipment claimed to be defective to an authorized Graco distributor for verification of the claimed defect. If the claimed defect is verified, Graco will repair or replace free of charge any defective parts. The equipment will be returned to the original purchaser transportation prepaid. If inspection of the equipment does not disclose any defect in material or workmanship, repairs will be made at a reasonable charge, which charges may include the costs of parts, labor, and transportation.

THIS WARRANTY IS EXCLUSIVE, AND IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO WARRANTY OF MERCHANTABILITY OR WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.

Graco’s sole obligation and buyer’s sole remedy for any breach of warranty shall be as set forth above. The buyer agrees that no other remedy (including, but not limited to, incidental or consequential damages for lost profits, lost sales, injury to person or property, or any other incidental or consequential loss) shall be available. Any action for breach of warranty must be brought within 2 years of the date of sale.

GRACO MAKES NO WARRANTY, AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT MANUFACTURED BY GRACO. These items sold, but not manufactured by Graco (such as electric motors, switches, hose, etc.), are subject to

the warranty, if any, of their manufacturer. Graco will provide purchaser with reasonable assistance in making any claim for breach of these warranties.

In no event will Graco be liable for indirect, incidental, special or consequential damages resulting from Graco supplying equipment hereunder, or the furnishing, performance, or use of any products or other goods sold hereto, whether due to a breach of contract, breach of warranty, the negligence of Graco, or otherwise.

POUR LES CLIENTS DE GRACO PARLANT FRANCAIS

Les parties reconnaissent avoir convenu que la rédaction du présent document ainsi que de tous les documents, avis et procédures judiciaires exécutés, donnés ou intentés à la suite de ou en rapport, directement ou indirectement, avec les procédures concernées, sera en anglais.

PARA LOS CLIENTES DE GRACO QUE HABLAN ESPAÑOL

Las partes reconocen haber convenido que el presente documento, así como todos los documentos, notificaciones y procedimientos judiciales emprendidos, presentados o establecidos que tengan que ver con estas garantías directa o indirectamente, estarán redactados en inglés.

ADDITIONAL WARRANTY COVERAGE

Graco provides additional warranty as follows:

• Lifetime motor warranty - If the motor fails from normal use, Graco will replace the motor for the original purchaser for the life of the sprayer

• Lifetime drive train warranty - If the drive train fails from normal use, Graco will replace the drive train for the original purchaser for the life of the sprayer

309935D 27

Warranty

TO PLACE AN ORDER, contact your Graco distributor, or call 1-800-690-2894 to identify the nearest distributor.

All written and visual data contained in this document reflects the latest product information available at the time of publication.

Graco reserves the right to make changes at any time without notice.

This manual contains: English, French, Spanish

Graco Headquarters: Minneapolis

International Offices: Belgium, Korea, China, Japan

GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441

mm 309935

http://www.graco.com

PRINTED IN U.S.A. 309935, 12/2003. Revised 11/2007

28 309935D

Graco 309935d User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Warnings

WARNING

WARNING

Mise en garde

Mise en garde

MISE EN GARDE

Advertencias

Advertencias

ADVERTENCIAS

Pressure Relief Procedure / Décompression / Descompresión

Setup / Installation / Puesta en marcha

Startup / Démarrage / Puesta en marcha

Digital Tracking System / Système de suivi numérique / Sistema de rastreo digital

Cleanup / Nettoyage / Limpieza

Warranty
