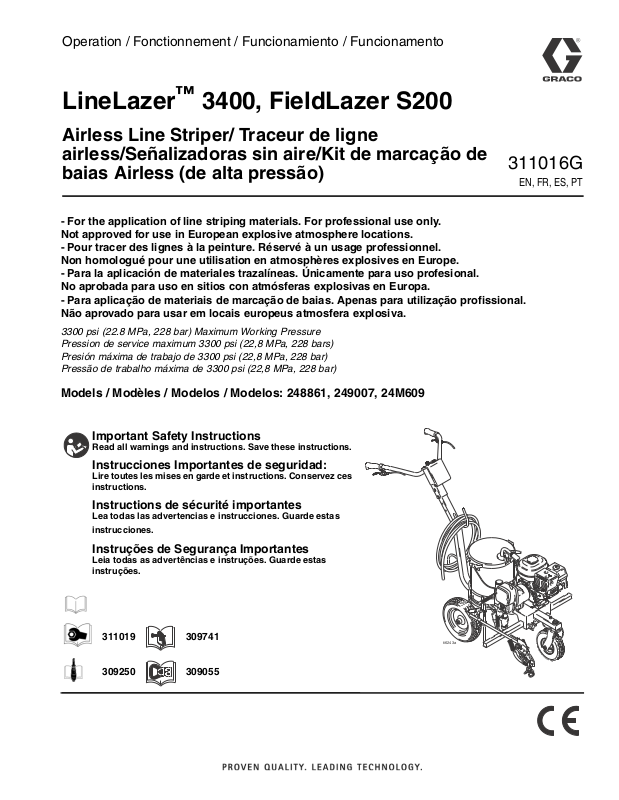

Graco 249007, 24M609 User Manual
Operation / Fonctionnement / Funcionamiento / Funcionamento
ti6243a
LineLazer™ 3400, FieldLazer S200
Airless Line Striper/ Traceur de ligne
airless/Señalizadoras sin aire/Kit de marcação de
311016G
baias Airless (de alta pressão)
- For the application of line striping materials. For professional use only.
Not approved for use in European explosive atmosphere locations.
- Pour tracer des lignes à la peinture. Réservé à un usage professionnel.
Non homologué pour une utilisation en atmosphères explosives en Europe.
- Para la aplicación de materiales trazalíneas. Únicamente para uso profesional.
No aprobada para uso en sitios con atmósferas explosivas en Europa.
- Para aplicação de materiais de marcação de baias. Apenas para utilização profissional.
Não aprovado para usar em locais europeus atmosfera explosiva.
3300 psi (22.8 MPa, 228 bar) Maximum Working Pressure
Pression de service maximum 3300 psi (22,8 MPa, 228 bars)
Presión máxima de trabajo de 3300 psi (22,8 MPa, 228 bar)
Pressão de trabalho máxima de 3300 psi (22,8 MPa, 228 bar)
Models / Modèles / Modelos / Modelos: 248861, 249007, 24M609
Important Safety Instructions
Read all warnings and instructions. Save these instructions.
EN, FR, ES, PT
Instrucciones Importantes de seguridad:
Lire toutes les mises en garde et instructions. Conservez ces
instructions.
Instructions de sécurité importantes
Lea todas las advertencias e instrucciones. Guarde estas
instrucciones.
Instruções de Segurança Importantes
Leia todas as advertências e instruções. Guarde estas
instruções.
311019 309741
309250 309055
Warning
Warning
The following warnings include general safety information for this equipment. Further product specific warnings may
be included in the text where applicable.
WARNING
FIRE AND EXPLOSION HAZARD
Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent
fire and explosion:
• If using solvent based material, the LineLazer must only be used outside or in buildings very well
ventilated with fresh air.
• The LineLazer must be separately grounded when being cleaned.
• The LineLazer uses special, conductive tires for static grounding. No substitutions are allowed. Use
only Graco-supplied replacement wheels and tires.
• Do not fill fuel tank while engine is running or hot; shut off engine and let it cool. Fuel is flammable
and can ignite or explode if spilled on hot surface.
• When flammable liquid is sprayed or used for flushing or cleaning, keep sprayer at least 20 feet (6 m)
away from explosive vapors.
• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop
cloths (potential static arc).
• Keep work area free of debris, including solvent, rags and gasoline.
• Do not plug or unplug power cords, or turn power or light switches on or off when flammable fumes
are present.
• Ground equipment and conductive objects in work area. See Grounding instructions.
• Use only grounded hoses.
• Hold gun firmly to side of grounded pail when triggering into pail.
• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment
until you identify and correct the problem.
INJECTION HAZARD
High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just
a cut, but it is a serious injury that can result in amputation. Get immediate medical attention.
• Do not point gun at anyone or at any part of the body.
• Do not put your hand over the spray tip.
• Do not stop or deflect leaks with your hand, body, glove, or rag.
• Do not spray without tip guard and trigger guard installed.
• Engage trigger lock when not spraying.
• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.
PRESSURIZED EQUIPMENT HAZARD
Fluid from the gun/dispense valve, leaks, or ruptured components can splash in the eyes or on skin and
cause serious injury.
• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.
• Tighten all fluid connections before operating the equipment.
• Check hoses, tubes, and couplings daily. Replace worn or damaged parts immediately.
MOVING PARTS HAZARD
Moving parts can pinch or amputate fingers and other body parts.
• Keep clear of moving parts.
• Do not operate equipment with protective guards or covers removed.
• Pressurized equipment can start without warning. Before checking, moving, or servicing equipment,
follow the Pressure Relief Procedure in this manual. Disconnect power or air supply.
2 311016G
Warning
WARNING
EQUIPMENT MISUSE HAZARD
Misuse can cause death or serious injury.
• Do not exceed the maximum working pressure or temperature rating of the lowest rated system
component. See Technical Data in all equipment manuals.
• Use fluids and solvents that are compatible with equipment wetted parts. See Technical Data in all
equipment manuals. Read fluid and solvent manufacturer’s warnings.
• Check equipment daily. Repair or replace worn or damaged parts immediately.
• Do not alter or modify equipment.
• For professional use only.
• Use equipment only for its intended purpose. Call your Graco distributor for information.
• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.
• Do not use hoses to pull equipment.
• Comply with all applicable safety regulations.
PRESSURIZED ALUMINUM PARTS HAZARD
Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids
containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical
reaction and equipment rupture, and result in death, serious injury, and property damage.
SUCTION HAZARD
Never place hands near the pump fluid inlet when pump is operating or pressurized. Powerful suction
could cause serious injury.
CARBON MONOXIDE HAZARD
Exhaust contains poisonous carbon monoxide, which is colorless and odorless. Breathing carbon
monoxide can cause death. Do not operate in an enclosed area.
TOXIC FLUID OR FUMES HAZARD
Toxic fluids or fumes can cause serious injury or death if splashed in the eyes or on skin, inhaled,
or swallowed.
• Read MSDS’s to know the specific hazards of the fluids you are using.
• Store hazardous fluid in approved containers, and dispose of it according to applicable guidelines.
BURN HAZARD
Equipment surfaces and fluid that’s heated can become very hot during operation. To avoid severe
burns, do not touch hot fluid or equipment. Wait until equipment/fluid has cooled completely.
PERSONAL PROTECTIVE EQUIPMENT
You must wear appropriate protective equipment when operating, servicing, or when in the operating
area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic
fumes, burns, and hearing loss. This equipment includes but is not limited to:
• Protective eyewear
• Clothing and respirator as recommended by the fluid and solvent manufacturer
•Gloves
• Hearing protection
RECOIL HAZARD
Brace yourself; gun may recoil when triggered and cause you to fall, which could cause serious injury.
311016G 3
Mise en garde
Mise en garde
Les mises en garde suivantes comportent des informations d’ordre général relatives à la sécurité de ce matériel.
D’autres mises en garde particulières peuvent figurer aux endroits concernés.
MISE EN GARDE
RISQUES D’INCENDIE ET D’EXPLOSION
Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser.
Pour prévenir un incendie ou une explosion :
• Dans le cas d'une utilisation de matériau à base de solvant, le LineLazer ne peut être utilisé qu'en extérieur ou dans des bâtiments très bien aérés.
• Le LineLazer doit être mis à la terre séparément lors du nettoyage.
• Le LineLazer est équipé de pneus conducteurs spéciaux pour une mise à la terre électrostatique. Aucune
substitution n'est autorisée. N'utilisez que les roues et les pneus de rechange fournis par Graco.
• Ne pas faire le plein de carburant pendant que le moteur tourne ou qu’il est chaud; arrêter le moteur
et le laisser refroidir. Le carburant est un produit inflammable qui peut prendre feu ou exploser au contact
d’une surface brûlante.
• Si l’on pulvérise un liquide inflammable ou qu’on l’utilise pour rincer ou nettoyer, maintenir le pulvérisateur
à 20 pieds (6 m) minimum des vapeurs explosives.
• Supprimer toutes les source de feu, telles que les veilleuses, cigarettes, lampes électriques portatives
et bâches plastique (risque de décharge d’électricité statique).
• Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.
• Ne pas brancher ni débrancher de cordons d’alimentation électrique ni actionner de commutateur
marche-arrêt ou de lumière en présence de vapeurs inflammables.
• Raccorder à la terre le matériel et les objets conducteurs du site. Voir les instructions de Mise à la terre.
• N’utiliser que des flexibles mis à la terre.
• Tenir le pistolet fermement contre la paroi d’un seau mis à la terre lorsqu’on pulvérise dans le seau.
• Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique,
arrêter le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été identifié
et résolu.
DANGER D’INJECTION
Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant défectueux
risque de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il s’agit en fait d’une
blessure sérieuse pouvant entraîner une amputation. Consulter immédiatement un médecin.
• Ne pas diriger le pistolet sur quelqu’un ou une partie quelconque du corps.
• Ne pas mettre la main devant la buse de pulvérisation.
• Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.
• Ne pas pulvériser sans garde-buse ni sous-garde.
• Verrouiller la gâchette à chaque arrêt de la pulvérisation.
• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant
le nettoyage, la vérification ou l’entretien du matériel.
DANGER DES ÉQUIPEMENTS SOUS PRESSION
Tout jet de produit provenant du pistolet/de la vanne de distribution, de fuites ou de composants défectueux
risque d’atteindre les yeux ou la peau et peut causer des blessures graves.
• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant
le nettoyage, la vérification ou l’entretien du matériel.
• Serrer tous les raccords produit avant d’utiliser l’équipement.
• Vérifier les flexibles, tuyaux et raccords quotidiennement. Remplacer immédiatement tout élément usé
ou endommagé.
DANGER REPRÉSENTÉ PAR LES PIÈCES EN MOUVEMENT
Les pièces en mouvement peuvent pincer ou sectionner les doigts ou toute autre partie du corps.
• Se tenir à l’écart des pièces mobiles.
• Ne pas faire fonctionner le matériel si les gardes ou protections ont été enlevées.
• Un appareil sous pression peut démarrer de façon intempestive. Avant de contrôler, déplacer ou intervenir
sur l’appareil, observer la Procédure de décompression figurant dans ce manuel. Débrancher l’alimentation électrique ou pneumatique.
4 311016G
MISE EN GARDE
MISE EN GARDE
DANGER EN CAS DE MAUVAISE UTILISATION DE L’ÉQUIPEMENT
Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles.
• Ne pas dépasser la pression ou température de service maximum spécifiée de l’élément le plus faible
du système. Voir les Caractéristiques techniques de tous les manuels de l’appareil.
• Utiliser des produits et solvants compatibles avec les pièces en contact avec le produit. Voir les Caracté-
ristiques techniques de tous les manuels d’équipement. Lire les mises en garde du fabricant de produit
et de solvant.
• Vérifier l’équipement tous les jours. Réparer ou remplacer immédiatement les pièces usagées ou
endommagées.
• Ne pas modifier cet équipement.
• Uniquement à usage professionnel.
• N’utiliser ce matériel que pour l’usage auquel il est destiné. Pour plus de renseignements appelez
votre distributeur Graco.
• Écarter les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces
en mouvement et des surfaces chaudes.
• Ne jamais utiliser de flexibles pour tirer le matériel.
• Se conformer à toutes les règles de sécurité applicables.
RISQUES DUS AUX PIÈCES EN ALUMINIUM SOUS PRESSION
N’utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d’hydrocarbures halogénés, ni
produits renfermant de tels solvants dans un appareil sous pression en aluminium. L’utilisation de ces produit
peut déclencher une violente réaction chimique et une casse du matériel et provoquer ainsi de graves
dommages corporels et matériels pouvant entraîner la mort.
DANGER D’ASPIRATION
Ne jamais mettre les mains près de l’aspiration produit de la pompe quand cette dernière est en marche
ou sous pression. La forte aspiration générée peut causer de graves blessures.
DANGER DU MONOXYDE DE CARBONE
Les gaz d’échappement contiennent du monoxyde de carbone qui est un gaz dangereux incolore et inodore.
L’inhalation de monoxyde de carbone est mortelle. Ne pas travailler dans un endroit fermé.
DANGERS PRESENTES PAR LES PRODUITS OU VAPEURS TOXIQUES
Les produits ou vapeurs toxiques peuvent causer de graves blessures et entraîner la mort en cas de projection dans les yeux ou sur la peau, en cas d’inhalation ou d’ingestion.
• Lire la fiche de sécurité produit (MSDS) pour prendre connaissance des risques spécifiques aux produits
utilisés.
• Stocker les produits dangereux dans des récipients homologués et les éliminer conformément à la réglementation en vigueur.
RISQUES DE BRÛLURE
Les surfaces de l’appareil et le produit chauffé peuvent devenir brûlants quand l’appareil fonctionne. Pour
éviter toute brûlure grave, ne toucher ni le produit ni l’appareil quand ils sont chauds. Attendre qu’ils soient
complètement refroidis.
ÉQUIPEMENT DE PROTECTION DU PERSONNEL
Il est impératif que le personnel porte un équipement de protection approprié quand il travaille ou se trouve
dans la zone de fonctionnement de l’installation pour éviter des blessures graves telles que des lésions
oculaires, inhalation de fumées toxiques, brûlures et perte de l’ouïe notamment. Cet équipement comprend
ce qui suit, la liste n’étant pas exhaustive:
• Lunettes de sécurité
• Le port de vêtements de sécurité et d’un respirateur est conseillé par le fabricant de produit et de solvant
• Gants
• Casque anti-bruit
DANGER DE RECUL
Calez-vous bien; le pistolet peut reculer au moment où vous appuyez sur la gâchette et vous faire tomber,
d’où un risque de blessure grave.
311016G 5
Advertencia
Advertencia
Las siguientes advertencias incluyen información general de seguridad para este equipo. Cuando es pertinente,
en el texto se incluyen advertencias más específicas.
ADVERTENCIA
PELIGRO DE INCENDIOS Y EXPLOSIONES
Los vapores inflamables, como los vapores de disolvente o de pintura, en la zona de trabajo pueden
incendiarse o explotar. Para evitar un incendio o explosión:
• Si se utiliza material con base de disolvente, la LineLazer debe utilizarse únicamente en exteriores o en
edificios muy bien ventilados con renovación de aire.
• La LineLazer debe estar conectada a tierra por separado cuando se la limpia.
• .La LineLazer utiliza neumáticos especiales conductores para conexión a tierra de descargas estáticas.
No se permite ninguna sustitución. Utilice únicamente ruedas y neumáticos de repuesto suministrados
por Graco.
• No llene el depósito de combustible mientras el motor esté en marcha o caliente; apague el motor
y espere a que enfríe. El combustible es inflamable y puede incendiarse o explotar si se derrama
sobre una superficie caliente.
• Cuando los líquidos inflamables se pulverizan o se utilizan para lavar el equipo, mantenga el pulverizador
a una distancia mínima de 6 m (20 pies) de los vapores explosivos.
• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, las linternas eléctricas
y las cubiertas de plástico (arcos estáticos potenciales).
• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.
• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de
pulverización.
• Conecte a tierra el equipo y los objetos conductores de la zona de trabajo. Vea las instrucciones
de Conexión a tierra.
• Utilice únicamente mangueras conectadas a tierra.
• Sujete firmemente la pistola contra el lateral de una lata conectada a tierra mientras dispara la pistola
hacia el interior de la misma.
• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar
inmediatamente. No utilice el sistema hasta haber identificado y corregido el problema.
PELIGRO DE INYECCIÓN
El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán en la
piel. La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una herida grave
que puede conducir a la amputación. Consiga atención médica inmediatamente.
• No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.
• No coloque la mano sobre la boquilla de pulverización.
• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.
• No pulverice sin el portaboquillas y el seguro del gatillo.
• Enganche el seguro del gatillo cuando no esté pulverizando.
• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de limpiar,
revisar o reparar el equipo.
PELIGROS DEL EQUIPO A PRESIÓN
El fluido procedente de la pistola/válvula dispensadora, y las fugas de las mangueras o de piezas rotas
pueden salpicar fluido en los ojos o en la piel y causar lesiones graves.
• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de limpiar,
revisar o reparar el equipo.
• Apriete todas las conexiones antes de accionar el equipo.
• Compruebe diariamente las mangueras, los tubos y los acoplamientos. Reemplace inmediatamente
las piezas desgastadas o dañadas.
PELIGRO DE PIEZAS EN MOVIMIENTO
Las piezas en movimiento pueden dañarle o amputarle los dedos u otras partes del cuerpo.
• Manténgase alejado de las piezas móviles.
• No utilice el equipo sin las cubiertas de protección.
• El equipo a presión puede ponerse en marcha inesperadamente. Antes de inspeccionar, mover, o revisar
el equipo, siga el Procedimiento de descompresión de este manual. Desconecte la fuente de alimen-
tación o el suministro de aire.
6 311016G
ADVERTENCIA
ADVERTENCIA
PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO
El uso incorrecto puede causar la muerte o heridas graves.
• No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal
del sistema. Consulte la sección Características técnicas de todos los manuales del equipo.
• Utilice líquidos y disolventes compatibles con las piezas húmedas del equipo. Consulte las Caracte-
rísticas técnicas en todos los manuales que acompañan al equipo. Lea las recomendaciones de los
fabricantes de los líquidos.
• Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas.
• No altere ni modifique el equipo.
• Sólo para uso profesional.
• Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase
en contacto con su distribuidor Graco.
• Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles
y superficies calientes.
• No utilice las mangueras para tirar del equipo.
• Respete todas las normas relativas a la seguridad.
PELIGRO DE PIEZAS DE ALUMINIO A PRESIÓN
No utilice 1,1,1 tricloroetano, cloruro de metileno y otros disolventes de hidrocarburos halogenados o productos que contengan dichos disolventes con equipos de aluminio presurizados. Esas sustancias podrían
provocar peligrosas reacciones químicas y ruptura del equipo, y causar la muerte, lesiones graves y daños
materiales.
PELIGRO DE ASPIRACIÓN
Nunca coloque las manos cerca de la entrada de fluido de la bomba cuando ésta esté funcionando o presurizada. La poderosa aspiración podría causar lesiones graves.
PELIGRO DE MONÓXIDO DE CARBONO
Los gases de escape contienen monóxido de carbono, un veneno incoloro e inodoro. Respirar monóxido
de carbono puede causar la muerte. No trabaje con este equipo en un recinto cerrado.
PELIGRO DE VAPORES O LÍQUIDOS TÓXICOS
Los líquidos o los vapores tóxicos pueden provocar serios daños o incluso la muerte si entran en contacto
con los ojos o la piel, se inhalan o se ingieren.
• Lea la Hoja de datos de seguridad del material (MSDS) para conocer los peligros específicos de los
líquidos que esté utilizando.
• Guarde los fluidos peligrosos en un envase adecuado que haya sido aprobado. Proceda a su evacuación
siguiendo las directrices pertinentes.
PELIGRO DE QUEMADURAS
Las superficies del equipo y del fluido calentado pueden calentarse mucho durante el funcionamiento. Para
evitar quemaduras graves, no toque el fluido o el equipo caliente. Espere hasta que haya enfriado.
EQUIPO DE PROTECCIÓN PERSONAL
Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento del
equipo, con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones oculares,
la inhalación de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero no está
limitado a:
• Gafas de protección
• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del fluido y del disolvente
• Guantes
• Protección auditiva
PELIGRO DE RETROCESO
Tenga cuidado; la pistola podría recular cuando se dispara y causar la caída del operario y lesiones graves.
311016G 7
Advertência
Advertência
As advertências que se seguem incluem informações gerais de segurança para este equipamento. Sempre que for
aplicável, podem incluir-se outras advertências específicas do produto.
ADVERTÊNCIA
PERIGO DE INCÊNDIO E EXPLOSÃO
Os vapores inflamáveis na área de trabalho, tais como os provenientes de solventes e tintas, podem infla-
mar-se ou explodir. Para ajudar a evitar incêndios e explosões:
• Se aplicar um produto baseado em solvente, utilize o LineLazer apenas em área externa ou prédios com
boa ventilação.
• O LineLazer deve ser ligado à terra separadamente quando for limpo.
• O LineLazer usa pneus condutivos especiais para piso estático. Não é permitido substituições. Utilize
apenas rodas e pneus sobresselentes fornecidos pela Graco.
• Não abasteça o depósito de combustível com o motor em funcionamento ou quente; desligue o motor
e deixe-o arrefecer; o combustível é inflamável e pode incendiar ou explodir se derramado numa superfície quente.
• Ao lidar com líquidos inflamáveis, quer na aplicação, quer para circular no equipamento ou para o limpar,
este deve ser colocado a uma distância de pelo menos 6 m (20 pés) de vapores explosivos.
• Elimine todas as fontes de ignição, como, por exemplo, luzes piloto, cigarros, luzes eléctricas portáteis
e plásticos de protecção (potencial arco estático).
• Mantenha a área de trabalho sem detritos, incluindo solvente, panos e gasolina.
• Não ligue nem desligue cabos de alimentação ou interruptores, na presença de vapores inflamáveis.
• Ligue o equipamento e os objectos condutores presentes na área de trabalho à terra. Consulte as
instruções de Ligação à terra.
• Utilize apenas tubos flexíveis com ligação à terra.
• Segure a pistola firmemente apoiando-a na parede do balde em contacto com a terra, quando estiver
a descarregar para dentro do mesmo.
• Se ocorrerem faíscas de estática ou se sentir um choque eléctrico, interrompa a utilização imedi-
atamente. Não utilize o equipamento até identificar e eliminar o problema.
PERIGO DE INJECÇÃO
O produto a alta pressão proveniente da pistola, fugas nos tubos flexíveis ou componentes danificados
poderá provocar lesões na pele. As lesões podem ter o aspecto de um simples corte, porém, constituem
ferimentos graves capazes de conduzir à amputação. Obtenha aconselhamento médico imediato.
• Não aponte a pistola a ninguém nem a nenhuma parte do corpo.
• Não coloque as mãos sobre o bico.
• Não tente interromper ou desviar fugas com a mão, o corpo, uma luva ou um pano.
• Não comece a pintar sem que o protector do bico e o dispositivo de segurança do gatilho estejam
instalados.
• Engate o dispositivo de segurança do gatilho quando não estiver a pintar.
• Siga o Procedimento de Descompressão neste manual, quando parar de pintar e antes de dar início
aos procedimentos de limpeza, verificação ou manutenção.
PERIGO DE EQUIPAMENTO PRESSURIZADO
O produto proveniente da pistola/pistola de distribuição, fugas ou componentes danificados poderá entrar
em contacto com os olhos ou com a pele e provocar ferimentos extremamente graves.
• Siga o Procedimento de Descompressão neste manual, quando parar de pintar e antes de dar início
aos procedimentos de limpeza, verificação ou manutenção.
• Aperte todas as ligações relativas ao produto antes de utilizar o equipamento.
• Verifique diariamente todos os tubos e uniões. Substitua imediatamente as peças gastas ou danificadas.
PERIGO RESULTANTE DE PEÇAS EM MOVIMENTO
As peças em movimento podem entalar ou amputar os dedos e outras partes do corpo.
• Mantenha-se afastado das peças em movimento.
• Não utilize o equipamento tendo removido as respectivas protecções e coberturas.
• O equipamento sob pressão pode começar a funcionar sem aviso. Antes de efectuar procedimentos de
verificação, deslocação ou assistência no equipamento, siga o Procedimento de Descompressão neste
manual. Desligue a alimentação de energia e de ar.
8 311016G
ADVERTÊNCIA
ADVERTÊNCIA
PERIGOS DE MÁ UTILIZAÇÃO DO EQUIPAMENTO
A utilização incorrecta do equipamento poderá resultar em ferimentos graves ou morte.
• Não exceda a pressão de trabalho máxima nem o nível de temperatura do componente do sistema
de valor mais baixo. Consulte a Ficha Técnica em todos os manuais do equipamento.
• Utilize produtos e solventes compatíveis com as partes do equipamento em contacto com o produto.
Consulte a Ficha Técnica em todos os manuais do equipamento. Leia as advertências do fabricante
do produto e do solvente.
• Verifique diariamente o equipamento. Repare ou substitua imediatamente as peças gastas ou
danificadas.
• Não altere nem modifique este equipamento.
• Apenas para utilização profissional.
• Utilize o equipamento apenas para o fim a que se destina. Solicite informações ao seu distribuidor Graco.
• Afaste os tubos flexíveis e cabos de áreas com movimento, pontas afiadas, peças em movimento
e superfícies quentes.
• Não puxe o equipamento pelos tubos flexíveis.
• Cumpra todas as normas de segurança aplicáveis.
PERIGO DE PEÇAS DE ALUMÍNIO PRESSURIZADO
Não utilize 1,1,1-tricloroetano, cloreto de metileno, outros solventes de hidrocarboneto halogenado ou
produtos que contenham os solventes referidos em equipamento de alumínio pressurizado. A utilização dos
produtos referidos pode provocar reacções químicas violentas e avaria do equipamento e resultar em morte,
lesões graves e danos materiais.
PERIGO DE SUCÇÃO
Nunca coloque as mãos perto da entrada de produto da bomba quando esta se encontrar em funcionamento
ou pressurizada. A potência de sucção pode provocar lesões graves.
PERIGO DE MONÓXIDO DE CARBONO
Os gases de escape contêm monóxido de carbono tóxico, que é incolor e inodoro. A inalação de monóxido
de carbono pode provocar a morte. Não utilize o equipamento em locais sem ventilação.
PERIGOS EMERGENTES DE PRODUTOS OU VAPORES TÓXICOS
Os produtos ou vapores tóxicos podem provocar lesões graves ou morte se entrarem em contacto com
os olhos e a pele, ou se forem inalados ou engolidos.
• Leia a folha de dados de segurança do material (MSDS) para ter conhecimento dos perigos específicos
dos produtos que estiver a utilizar.
• Armazene os produtos perigosos em recipientes aprovados e elimine-os em conformidade com as
directrizes aplicáveis.
PERIGO DE QUEIMADURAS
As superfícies do equipamento e o produto sujeito ao calor podem ficar muito quentes durante o funcionamento. Para evitar queimaduras graves, não toque no equipamento nem no produto quando estes estiverem
quentes. Aguarde que o equipamento/produto arrefeça completamente.
EQUIPAMENTO DE PROTECÇÃO PESSOAL
Deve usar equipamento de protecção adequado quando utilizar e efectuar procedimentos de manutenção no
equipamento, ou quando se encontrar na área de funcionamento do mesmo. O equipamento de protecção
protege-o de lesões graves, tais como lesões oculares, inalação de vapores tóxicos, queimaduras e perda
de audição. O equipamento protector inclui o seguinte, apesar de não se limitar a tal:
• Protecção para os olhos
• Vestuário protector e máscara, como recomendado pelo fabricante do produto e solvente
• Luvas
• Protecção para os ouvidos
PERIGO DE RESSALTO
Coloque-se em posição firme, pois o ressalto verificado ao accionar a pistola pode provocar quedas e, consequentemente, lesões graves.
311016G 9
Loading...
