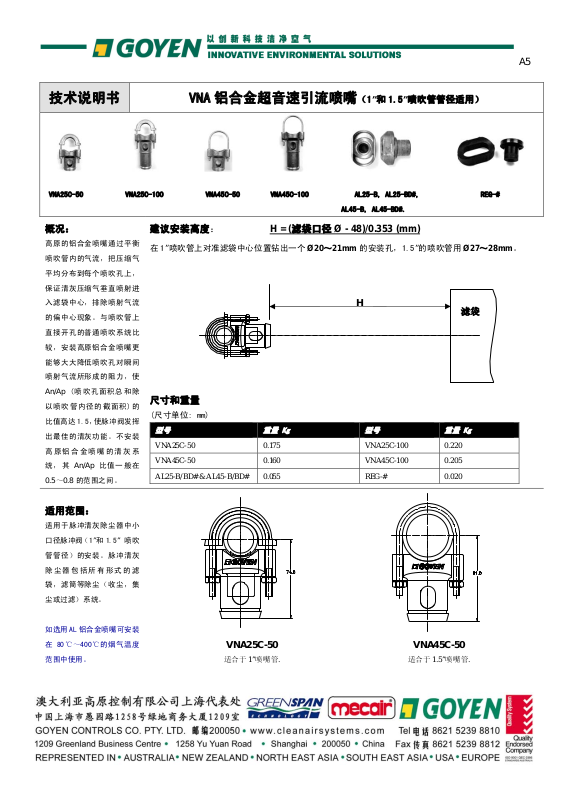

技术说明书 VNA 铝合金超音速引流喷嘴（1”和 1.5”喷吹管管径适用）
VNA25C-50 VNA25C-100 VNA45C-50 VNA45C-100 AL25-B, AL25-BD#, REG-#
AL45-B, AL45-BD#.
A5
概况：
高原的铝合金喷嘴通过平衡
喷吹管内的气流，把压缩气
平均分布到每个喷吹孔上，
保证清灰压缩气垂直喷射进
入滤袋中心，排除喷射气流
的偏中心现象。与喷吹管上
直接开孔的普通喷吹系统比
较，安装高原铝合金喷嘴更
能够大大降低喷吹孔对瞬间
喷射气流所形成的阻力，使
An/Ap (喷吹孔面积总和除
以喷吹管内径的截面积)的
比值高达 1.5，使脉冲阀发挥
出最佳的清灰功能。不安装
高原铝合金喷嘴的清灰系
统，其 An/Ap 比值一般在
0.5～0.8 的范围之间。
适用范围：
适用于脉冲清灰除尘器中小
口径脉冲阀（1”和 1.5” 喷吹
管管径）的安装。脉冲清灰
除尘器包括所有形式的滤
袋，滤筒等除尘（收尘，集
尘或过滤）系统。
如选用 AL 铝合金喷嘴可安装
在 80℃～400℃的烟气温度
范围中使用。
建议安装高度： H = (滤袋口径 Ø - 48)/0.353 (mm)
在1”喷吹管上对准滤袋中心位置钻出一个 Ø20～21mm 的安装孔，1.5”的喷吹管用 Ø27～28mm。
滤袋
尺寸和重量
(尺寸单位: mm)
型号 重量 Kg 型号 重量 Kg
VNA25C-50 0.175 VNA25C-100 0.220
VNA45C-50 0.160 VNA45C-100 0.205
AL25-B/BD# & AL45-B/BD# 0.055 REG-# 0.020
VNA25C-50
适合于 1”喷嘴管.
VNA45C-50
适合于 1.5”喷嘴管.
A5
VNA25C-100
适合于 1”喷嘴管.
VNA45C-100
适合于 1.5”喷嘴管.
产品型号和特性
压铸铝合金材料喷嘴
型号 概 况 材 质
VNA25C-50
VNA25C-100
VNA45C-50
VNA45C-100
压铸铝合金超音速引流喷嘴适于安装在 1” 喷吹管, 短筒。 筒体: 压铸铝 U 夹, 螺母和垫圈: 镍钢
压铸铝合金超音速引流喷嘴适于安装在 1” 喷吹管，长筒。 筒体: 压铸铝 U 夹, 螺母和垫圈: 镍钢
压铸铝合金超音速引流喷嘴适于安装在 1.5” 喷吹管, 短筒。 筒体: 压铸铝 U 夹, 螺母和垫圈: 镍钢
压铸铝合金超音速引流喷嘴适于安装在 1.5” 喷吹管, 长筒。 筒体: 压铸铝 U 夹, 螺母和垫圈: 镍钢
喷嘴芯件
编 号 概 况 材 质 适用温度范围
℃
AL25-B
AL25-BD#
AL45-B
AL45-BD#
REG-#
注意：订购喷嘴时必须分开喷嘴型号和芯件型号并同时订购。
例如：
可以采用高原公司免费提供的电脑清灰设计服务（GOCO 技术）获得最优化的喷吹孔尺寸。
请与高原公司上海代表处联系。
压铸铝喷嘴芯件用于 VNA25 型系列。安装前客户需要在芯件中心钻出一个大小合适
的喷吹孔。不需要另安装密封圈。
压铸铝喷嘴芯件用于 VNA25 型系列。出厂前厂家按照客户订购要求预钻喷吹孔。 #
表示喷吹孔的直径大小 （范围在 4 mm～22 mm 之间）。不需要另安装密封圈。
压铸铝喷嘴芯件用于 VNA45 型系列。安装前客户需要在芯件中心钻出一个大小合适
的喷吹孔。不需要另安装密封圈。
压铸铝喷嘴芯件用于 VNA45 型系列。出厂前厂家按照客户订购要求预钻喷吹孔。 #
表示喷吹孔的直径大小 （范围在 4 mm～22 mm 之间）。不需要另安装密封圈。
塑料喷嘴芯件带橡皮密封圈。适合 VNA25 和 VNA45 型号系列。 厂家备有各种喷嘴
直径大小尺寸（范围在 4 mm～22 mm 之间）。
VNA25C-50 和 REG-14
VNA45C-100 和AL45-BD10
是短筒喷嘴，适于安装在 1” 喷吹管上，用 14 mm 塑料芯件（最高耐温 80℃）。
是长筒喷嘴，适于安装在 1.5” 喷吹管，用 10 mm 铝合金芯件（最高耐温 400℃）。
压铸铝
压铸铝
压铸铝
压铸铝
芯件: PA-6 含 30%玻
纤密封圈: Nitrile
－60 ～ 400
－60 ～ 400
－60 ～ 400
－60 ～ 400
－40 ～ 80
