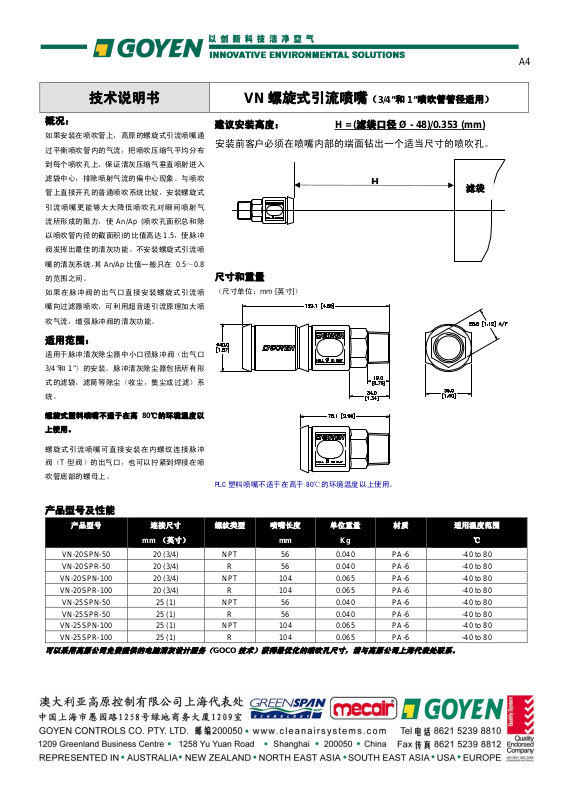

技术说明书 VN 螺旋式引流喷嘴（3/4”和 1”喷吹管管径适用）

概况：

如果安装在喷吹管上，高原的螺旋式引流喷嘴通

过平衡喷吹管内的气流，把喷吹压缩气平均分布

到每个喷吹孔上，保证清灰压缩气垂直喷射进入

滤袋中心，排除喷射气流的偏中心现象。与喷吹

管上直接开孔的普通喷吹系统比较，安装螺旋式

引流喷嘴更能够大大降低喷吹孔对瞬间喷射气
流所形成的阻力，使 An/Ap (喷吹孔面积总和除
以喷吹管内径的截面积)的比值高达 1.5，使脉冲

阀发挥出最佳的清灰功能。不安装螺旋式引流喷
嘴的清灰系统，其 An/Ap比值一般只在 0.5～0.8
的范围之间。

如果在脉冲阀的出气口直接安装螺旋式引流喷

嘴向过滤器喷吹，可利用超音速引流原理加大喷

吹气流，增强脉冲阀的清灰功能。

适用范围：

适用于脉冲清灰除尘器中小口径脉冲阀（出气口
3/4”和 1”）的安装。脉冲清灰除尘器包括所有形

式的滤袋，滤筒等除尘（收尘，集尘或过滤）系
统。

建议安装高度： H = (滤袋口径 Ø - 48)/0.353 (mm)
安装前客户必须在喷嘴内部的端面钻出一个适当尺寸的喷吹孔。

滤袋

尺寸和重量

（尺寸单位：mm [英寸]）

螺旋式塑料喷嘴不适于在高 80℃的环境温度以
上使用。

螺旋式引流喷嘴可直接安装在内螺纹连接脉冲
阀（T 型阀）的出气口，也可以拧紧到焊接在喷

吹管底部的螺母上。

PLC 塑料喷嘴不适于在高于 80℃的环境温度以上使用。

产品型号及性能

产品型号 连接尺寸

mm （英寸）

VN-20SPN-50 20 (3/4) NPT 56 0.040 PA-6 -40 to 80

VN-20SPR-50 20 (3/4) R 56 0.040 PA-6 -40 to 80
VN-20SPN-100 20 (3/4) NPT 104 0.065 PA-6 -40 to 80
VN-20SPR-100 20 (3/4) R 104 0.065 PA-6 -40 to 80

VN-25SPN-50 25 (1) NPT 56 0.040 PA-6 -40 to 80

VN-25SPR-50 25 (1) R 56 0.040 PA-6 -40 to 80
VN-25SPN-100 25 (1) NPT 104 0.065 PA-6 -40 to 80
VN-25SPR-100 25 (1) R 104 0.065 PA-6 -40 to 80

可以采用高原公司免费提供的电脑清灰设计服务（

螺纹类型 喷嘴长度

mm

GOCO

技术）获得最优化的喷吹孔尺寸，请与高原公司上海代表处联系。

单位重量

Kg

材质 适用温度范围

℃
