We are excited that you have made the decision to purchase a GOVECS scooter and it is our pleas-
E
ure to welcome you among the great number of GOVECS’ scooter drivers.
This manual includes instructions concerning proper use, maintenance, and care of your GOVECS
scooter. For your own safety and optimal comfort of usage we advice you to carefully read this
manual before the fi rst use.
Proper maintenance of the vehicle, observing all usage instructions included in this manual and
visiting GOVECS service stations for regular inspections will ensure faultless operation of your
scooter as well as continuation of warranty period.
Have a comfortable and accident free journey!
4
Page 5
Table of contents
1. Safe riding instructions
1.1 Pre-ride activities
1.2 Clothing
1.3 Riding technique
1.4 Carrying cargo and passengers
1.5 After riding
2. Vehicle equipment
2.1 Left side of the vehicle
2.2 Right side of the vehicle
2.3 Operational elements
2.4 Ignition switch
2.5 Speedometer
2.6 Left side controllers
2.7 Right side controllers
2.8 Throttle
2.9 Trunk
2.10 Charging of the battery
2.11 Handle
2.12 Position the vehicle on the center
stand
2.13 Hook for bags
2.14 Lighting
2.15 Tires
2.16 Brakes
2.17 Controll of braking liquid level
2.18 Controll of belt tention
2.19 Motor Controller Communication
Codes
2.20 Technical specifi cation
2.21 How to check the VIN number of a
vehicle
3. Taking care of the vehicle
4 . Transfer of the vehicle
4.1 Inspection before transfer of the
vehicle
4.2 Acceptance of the vehicle
4.3 Warranty terms
4.4 Technical inspection
5. Helpful Tips
5
Page 6
N
1. Safety guidelines
1.1 Pre-ride activities
Before riding scooter make sure that:
E
• The charging plug is out of the socket
• The battery is su ciently charged
• The lighting, turn signals, and horn function properly
• The mirrors are adjusted for proper use
• There is the correct air pressure and proper tread depth in tires
• The brakes work properly (braking test while pushing the scooter)
• There is the correct level of braking fl uid and that the brake pads are not worn out
• It is easy to turn the handlebars without resistance, fully left and right
• There is proper belt tention
1.2 Clothing
• Always ride in proper clothes and proper helmet.
• Wear tight fi tting and comfortable clothing
• Wear proper boots (don’t ride in high heels, fl ip-fl ops, or similar open footgear)
Inadequate clothing may become a threat to safe riding!
6
Page 7
1.3 Riding technique
• Vehicle should be ridden carefully and sensibly
• Always hold the handlebars with two hands
• While turning the rider and passenger should tilt along with the scooter
• Particular wariness is recommended while riding on poorly hardened or wet road surfaces
• Pay attention to atypical sounds or behavior of the scooter while riding
1.4 Carrying cargos and passengers
• In order to carry objects or bags one should explicitly use top case, under seat trunk or a
hook for bags. The maximum weight allowance for top case is 5 kg.
• Maximum scooter weight allowance must not be exceeded (150kg including passengers’
weight)
• The scooter is allowed to carry maximum 2 persons
1.5 After riding
• Check if the battery needs charging
Riding with low level of battery signifi cantly decreases its life.
Battery life can be extended by recharging it each time with use of originally installed
GOVECS charger. There is no risk of overcharging, because after reaching maximum
charging level the charger disconnects automatically (even though the fen is still
working).
7
Page 8
N
2. Vehicle equipment
4

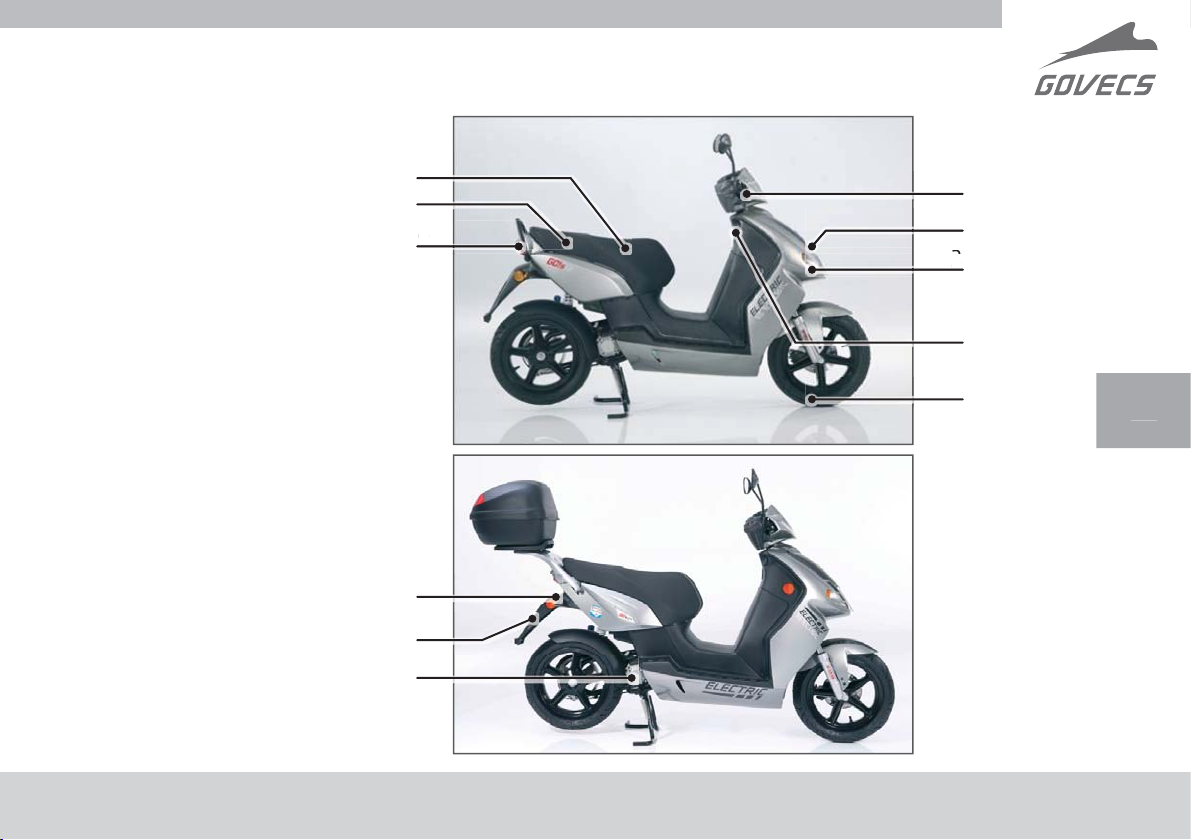

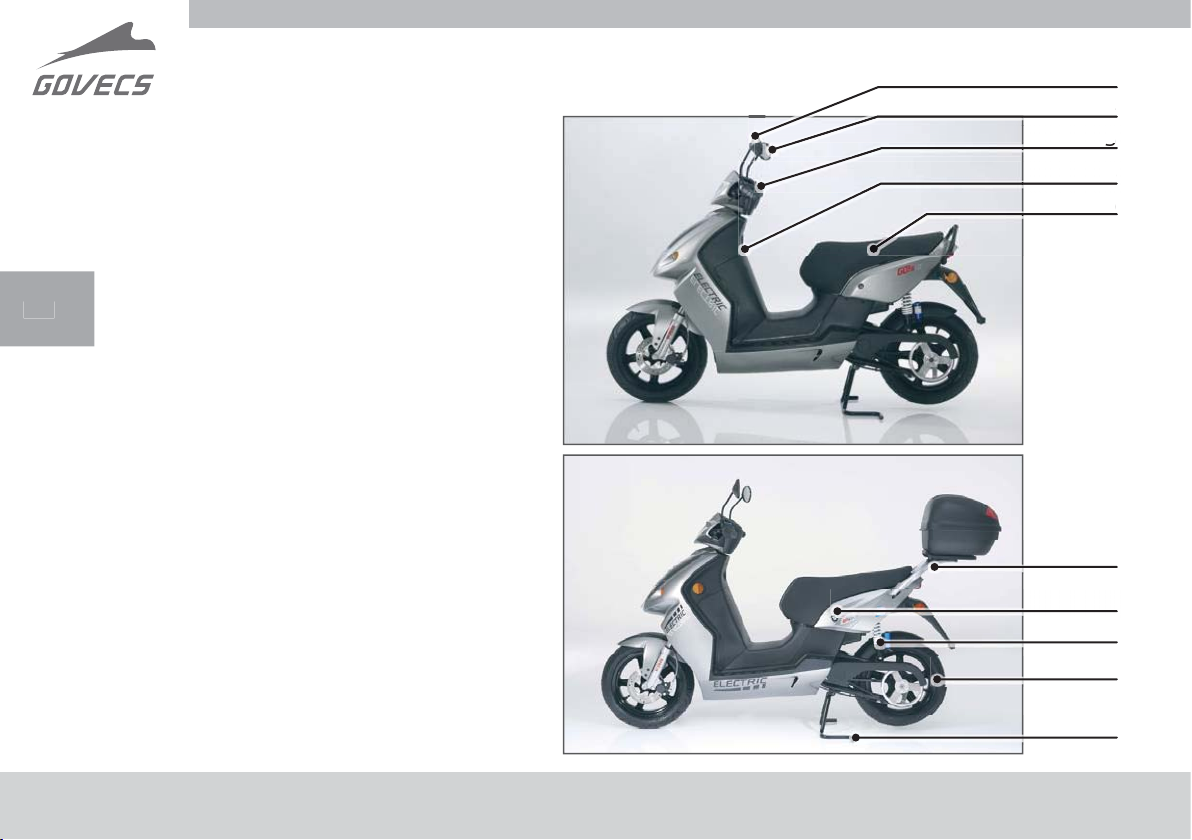

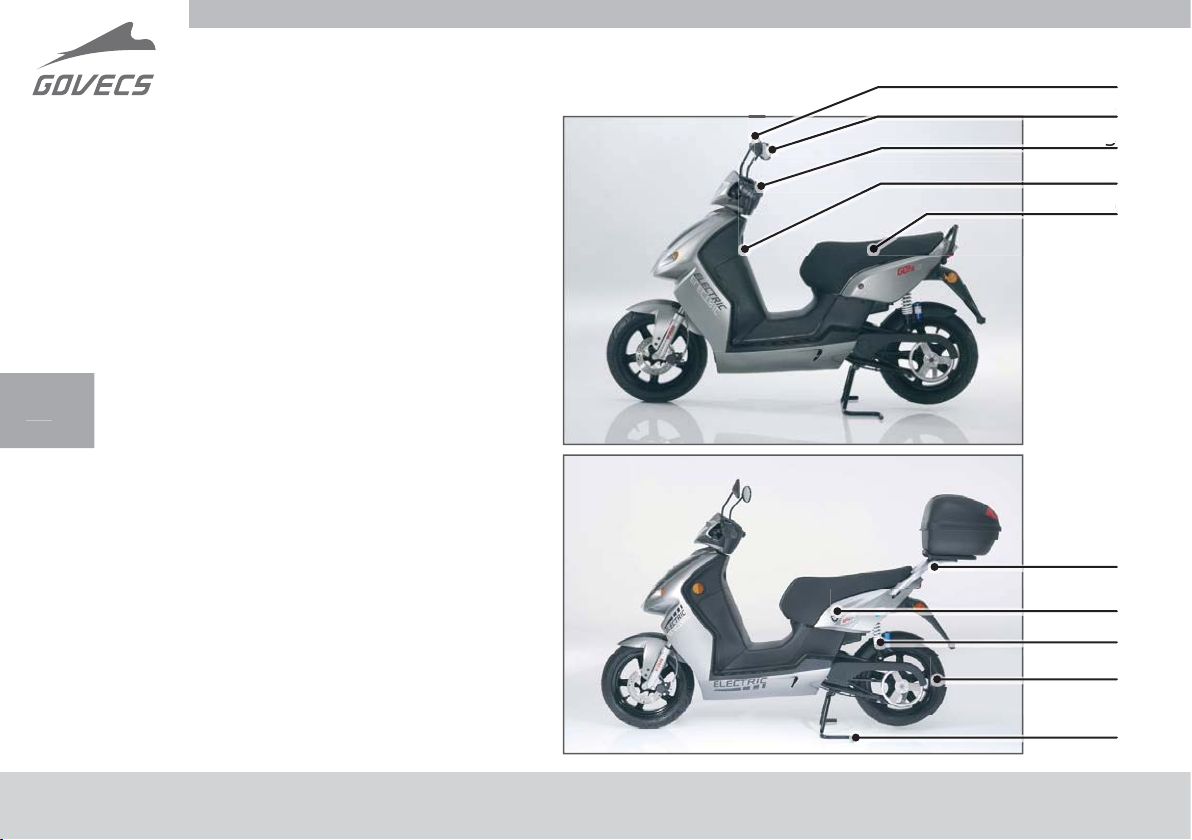

2.1 Left side of the vehicle
1
2
2
3
1. Left mirror
E
2. Right mirror
3. Speedometer
4. Ignition switch
5. Single piece seat
6. Handle
7. Seat lock
8. Rear shock absorber
9. Rear wheel
10. Center stand
45
6
7
8
9
10
8
Page 9

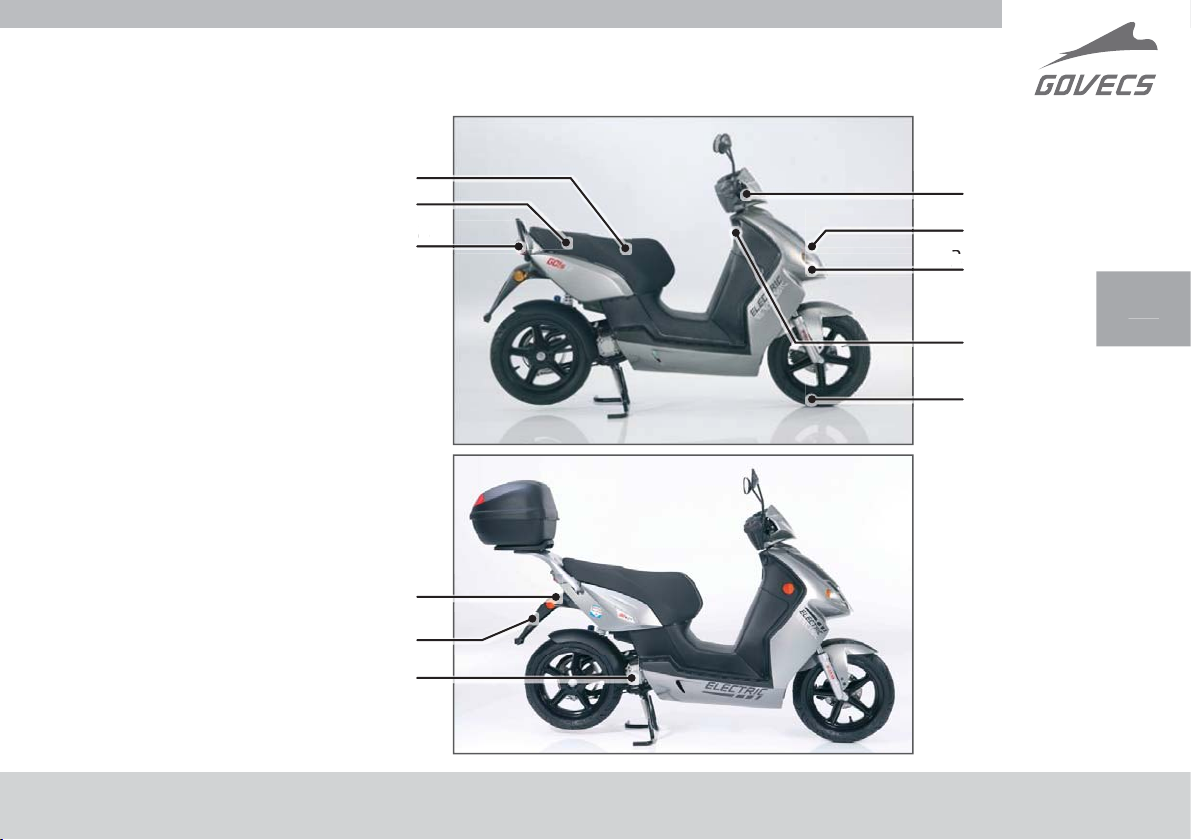

2.2 Right side of the
vehicle
1. Brake lever
2. Head-light
3. Front turn signal
4. Hook for bags
5. Front Wheel
6. Storage compartment
under the seat
7. Cable for charging under
the seat
8. Parking and braking light
9. Rear turn signal
10. Registration Plate
Light (only „+” version)
11. Engine
6
7
8
9
10
11
1
2
3
4
5
9
Page 10
N

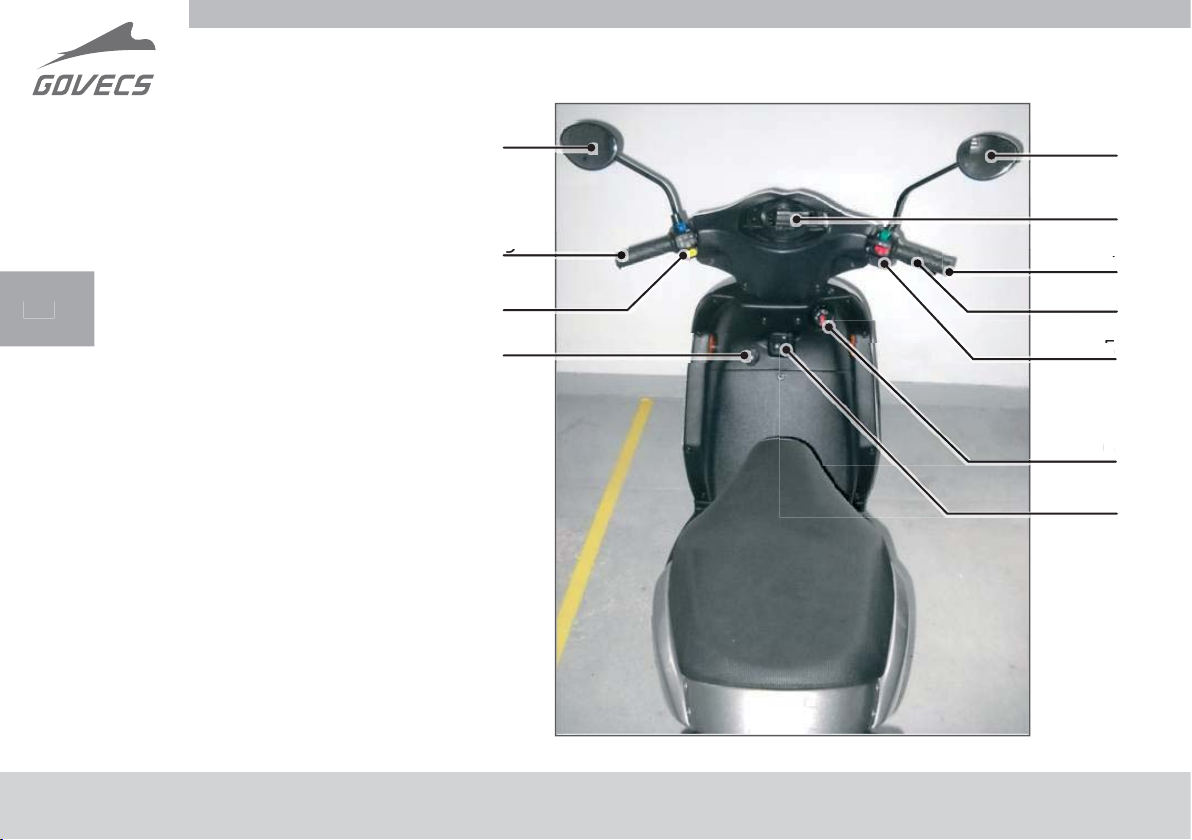

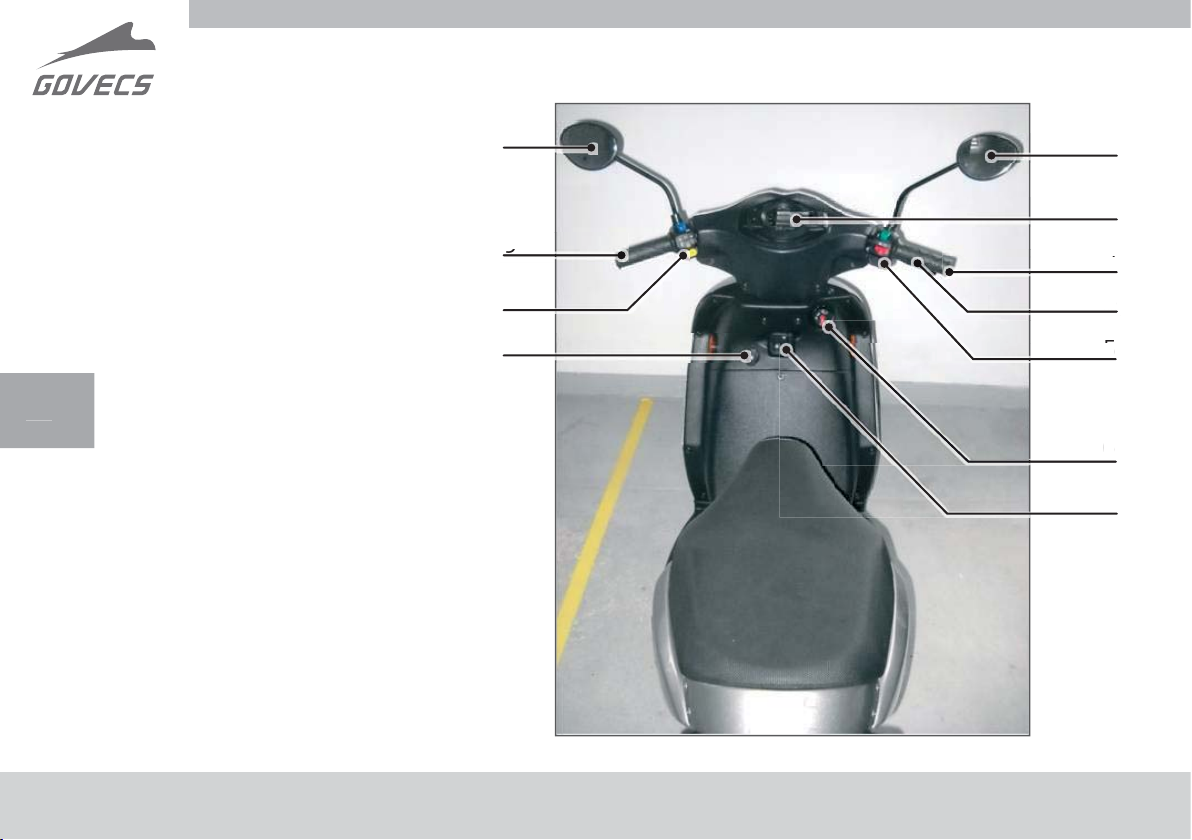

2.3 Operational elements
4
1. Right mirror
2. Speedometer
3. Handlebar throttle
E
4. Front wheel brake lever
5. Right side switches
6. Ignition switch
7. Hook for bags
8. Left mirror
9. Rare wheel brake lever
10. Left side switches
11. Power socket 12V
8
9
10
11
1
2
3
4
5
6
7
10
Page 11

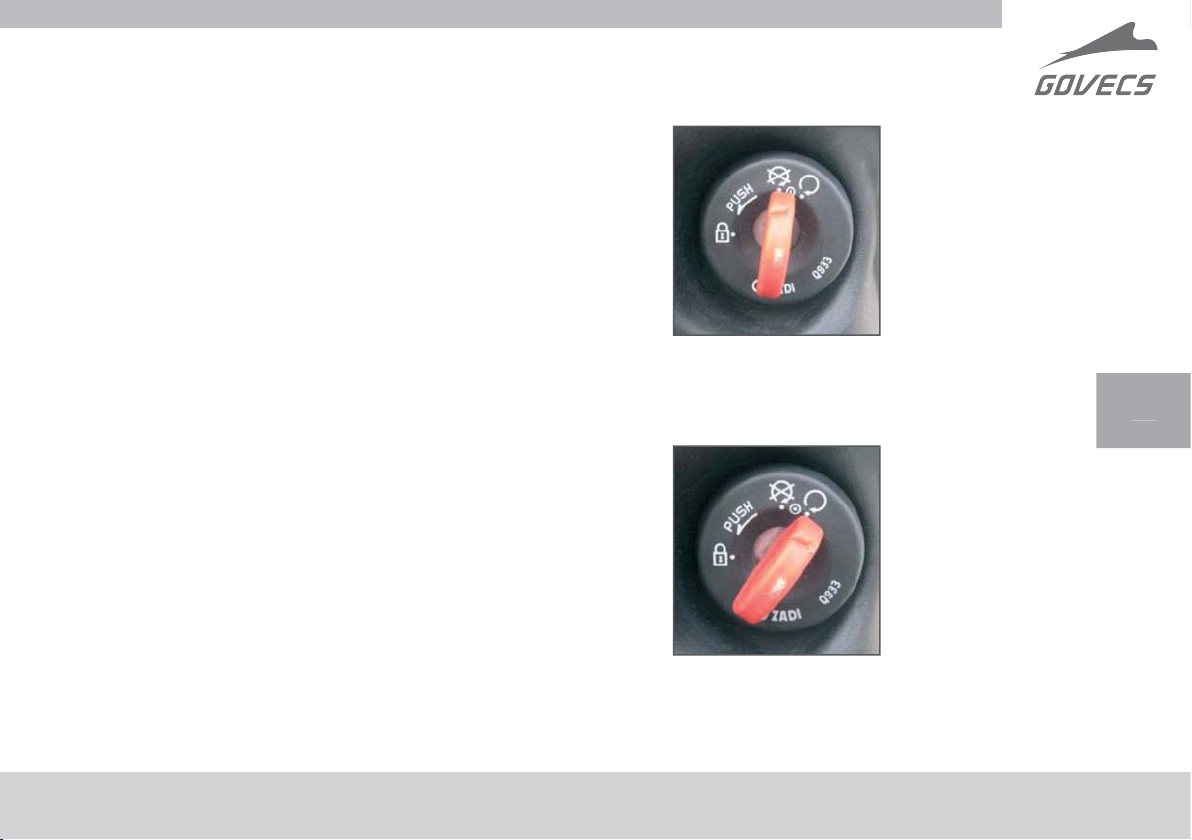

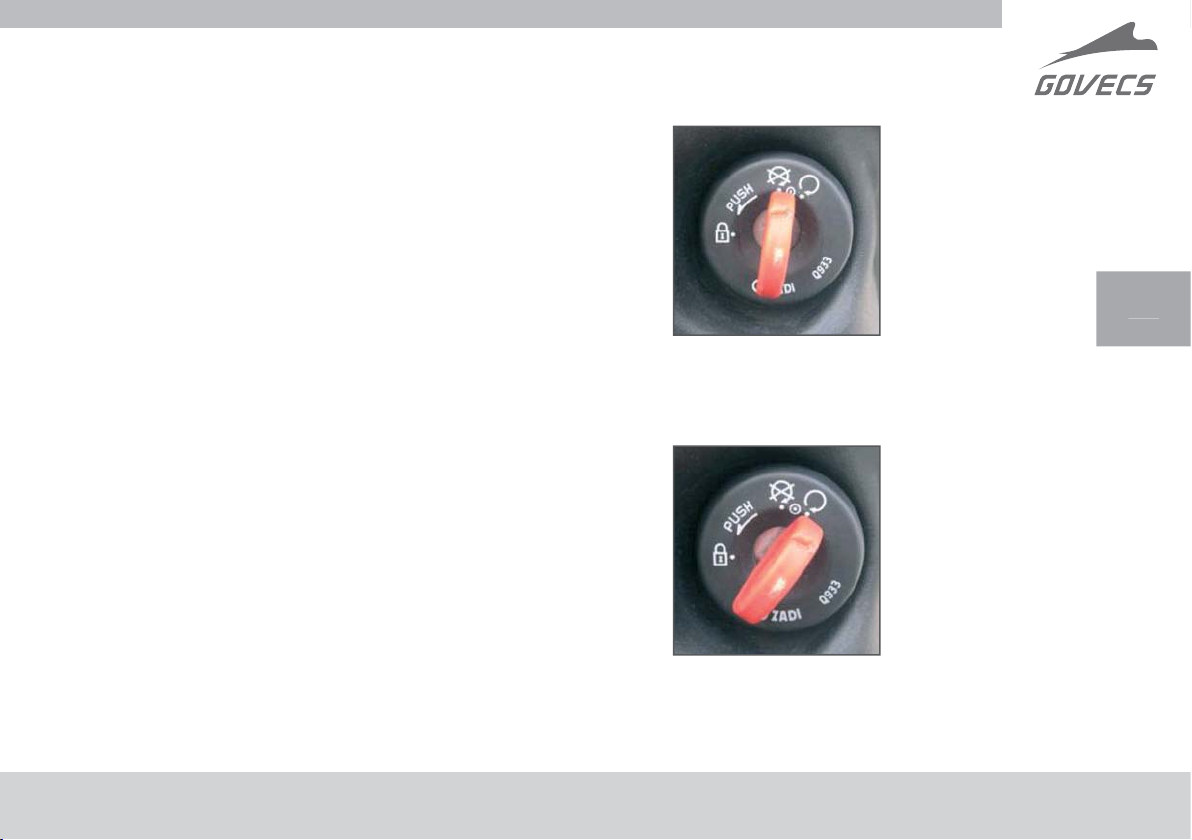

2.4 Ignition switch
Turned o
• All the functions turned o
• Handlebar is not locked
• Scooter can be rolled
• Scooter can be safely handled
Riding position (vehicle turned on)
• All the functions active
• Scooter is ready for riding
• Taking out the key in this position is not possible
• The key should be turned to riding position only
after the rider is seated on the vehicle, directly
before riding.
Note:
The sound of the engine is not heard although
the handlebar throttle is active.
Ignition o
Riding position
11
Page 12
N

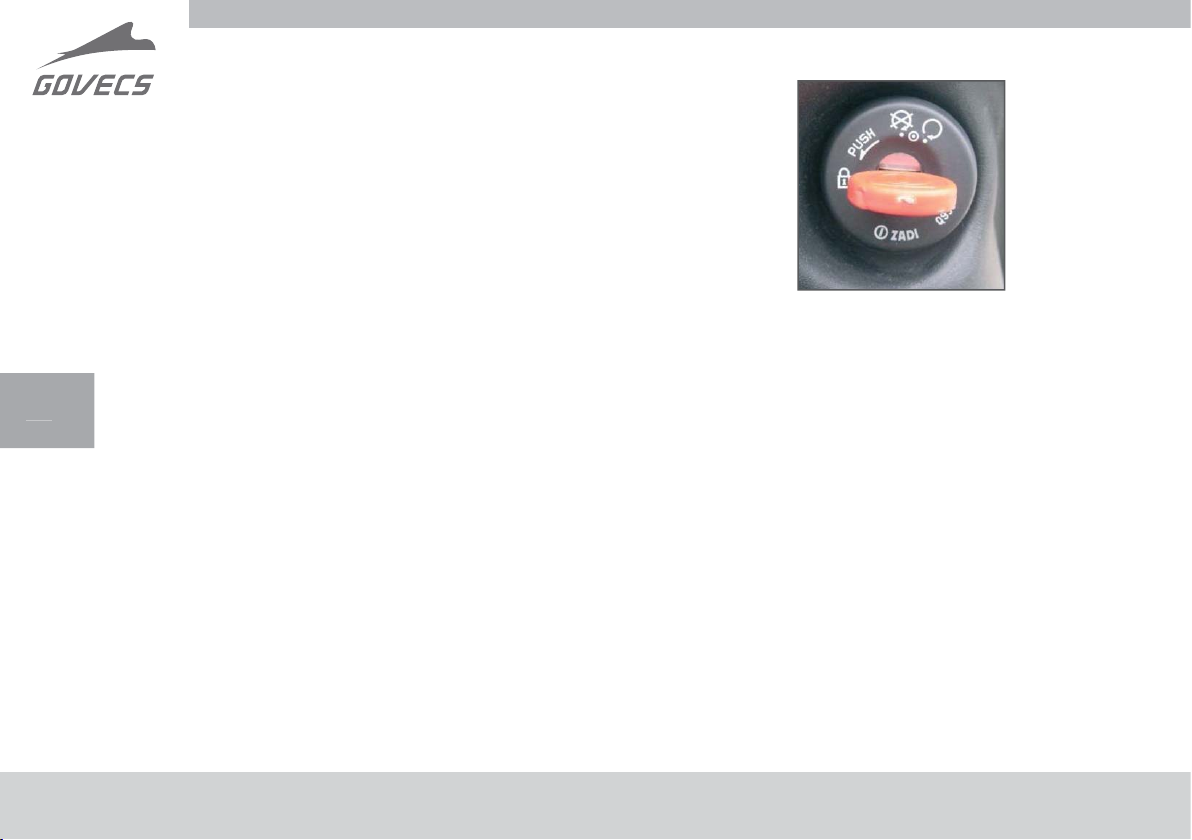

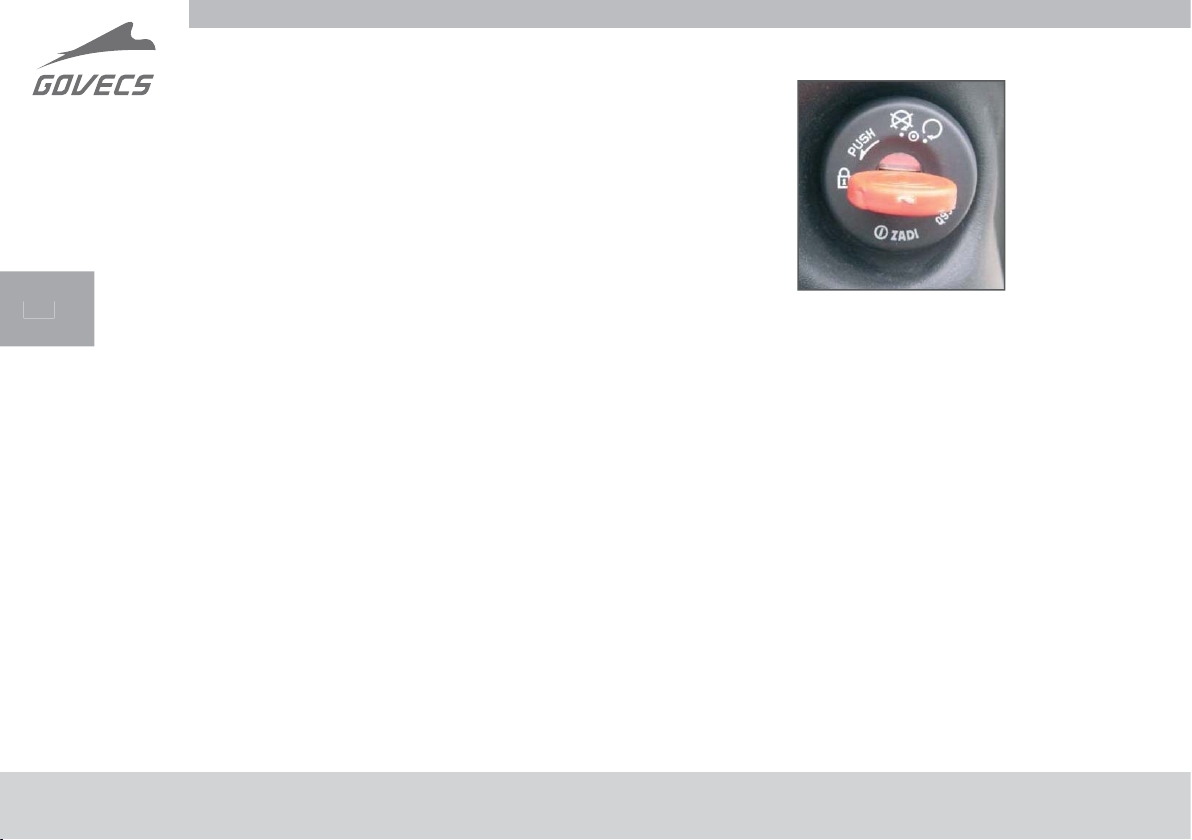

Ignition switch position „Handlebar locked”
• All the functions turned o
• The handlebar locked
• Scooter can be safely handled
E
Locking handlebar
1. Turn the handlebar left all the way to the end
2. Push in the key turning it left at the same time
to the padlock position
3. Pull out the key
Handlebar locked
12
Page 13

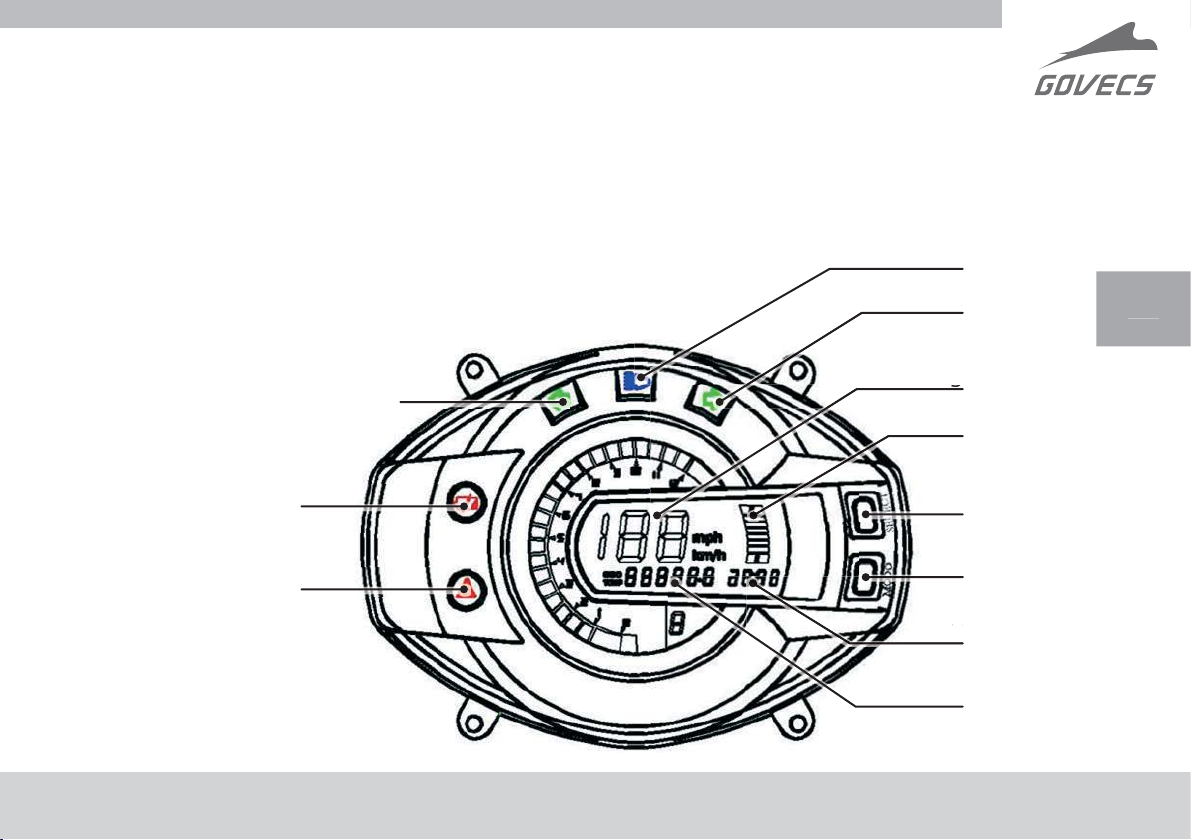

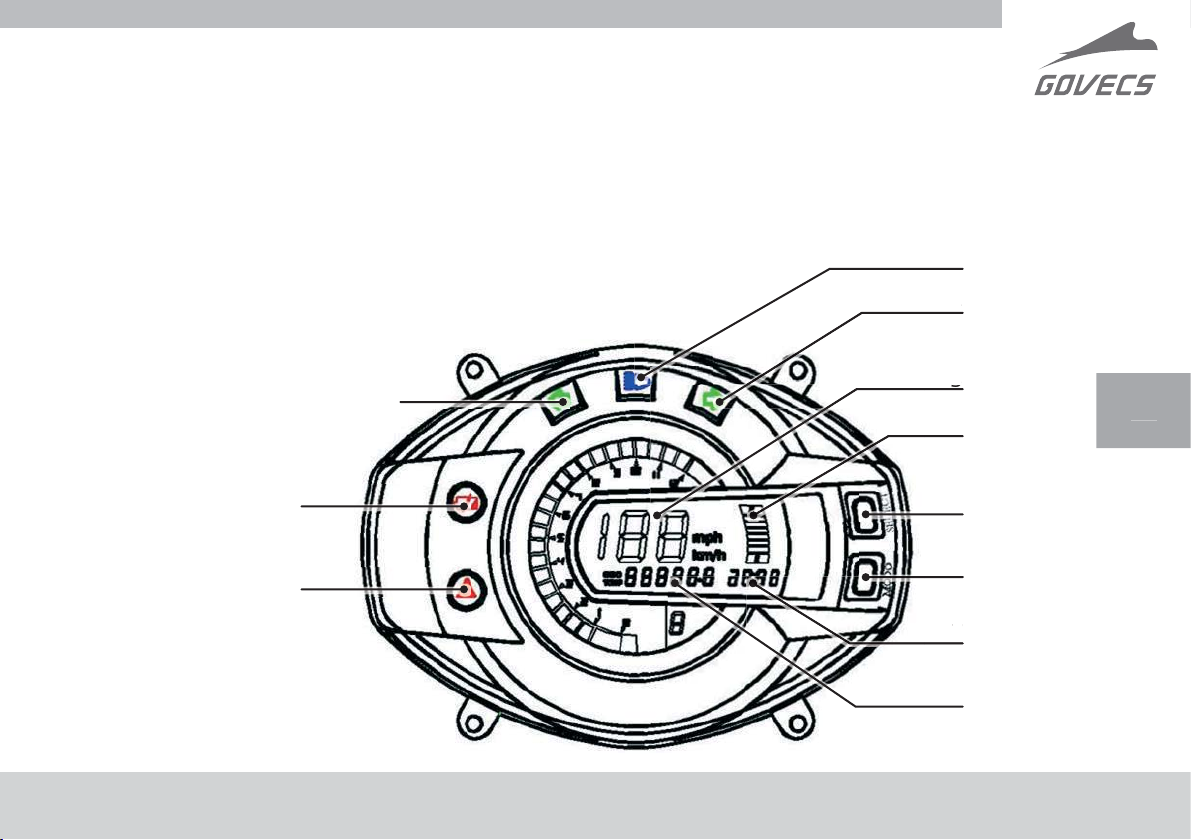

2.5 Speedometer
4
7
Speedometer is equipped with the
following functions and indicators
1. Head light
2. Right turn signal
3. Riding speed
4. Charging battery indicator
5. Selection button [Select]
6. Mode button [Mode]
7. Clock
8. Kilometres: total / daily
9. Left turn signal
10. Battery signal light
11. Charging indicator
9
1
2
2
3
4
10
11
5
6
7
8
13
Page 14
N
Controllers handling
Switching between total kilometers (odo) and daily kilometres (trip)
Holding pressed mode button [mode] (6) for one second switches from total kilometers count
E
(odo) to the dialy kilometers one (trip) .
Pressing the selection button for 3 seconds [select] (5) results in resetting the trip meter.
Pressing the mode [Mode] (6) and selection [Select] (5) buttons for 3 seconds switches speed
unit from km/h to mph (miles per hour) or vice-versa.
Setting the clock
In order to set up the clock keep pressing the mode [Mode] (6) button until the minutes value
begins to pulsate.
Then set up the minutes by pushing in the selection [Select] (5) button.
After pushing in mode button [Mode] (6) again the hour value begins to pulsate and the hour
can be set. In order to confi rm the setting, the mode button [Mode] (6) should be pushed in
again.
14
Page 15

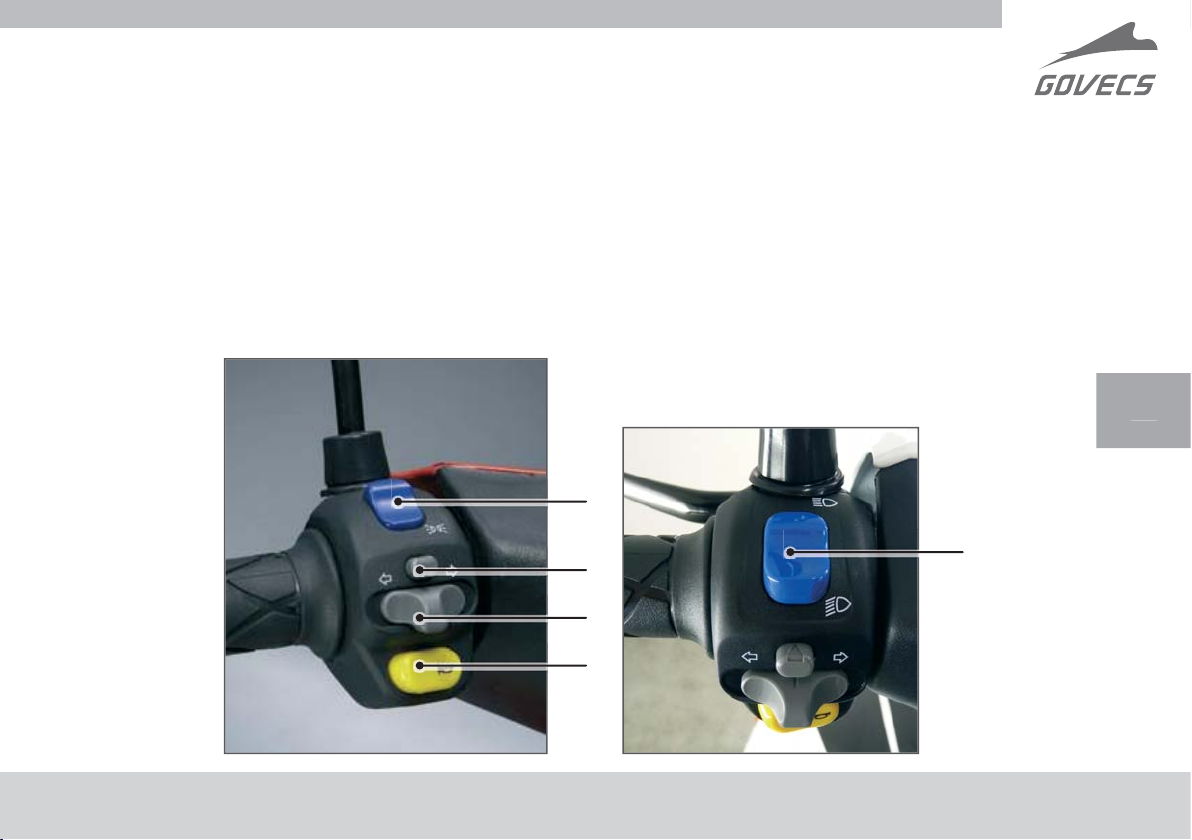

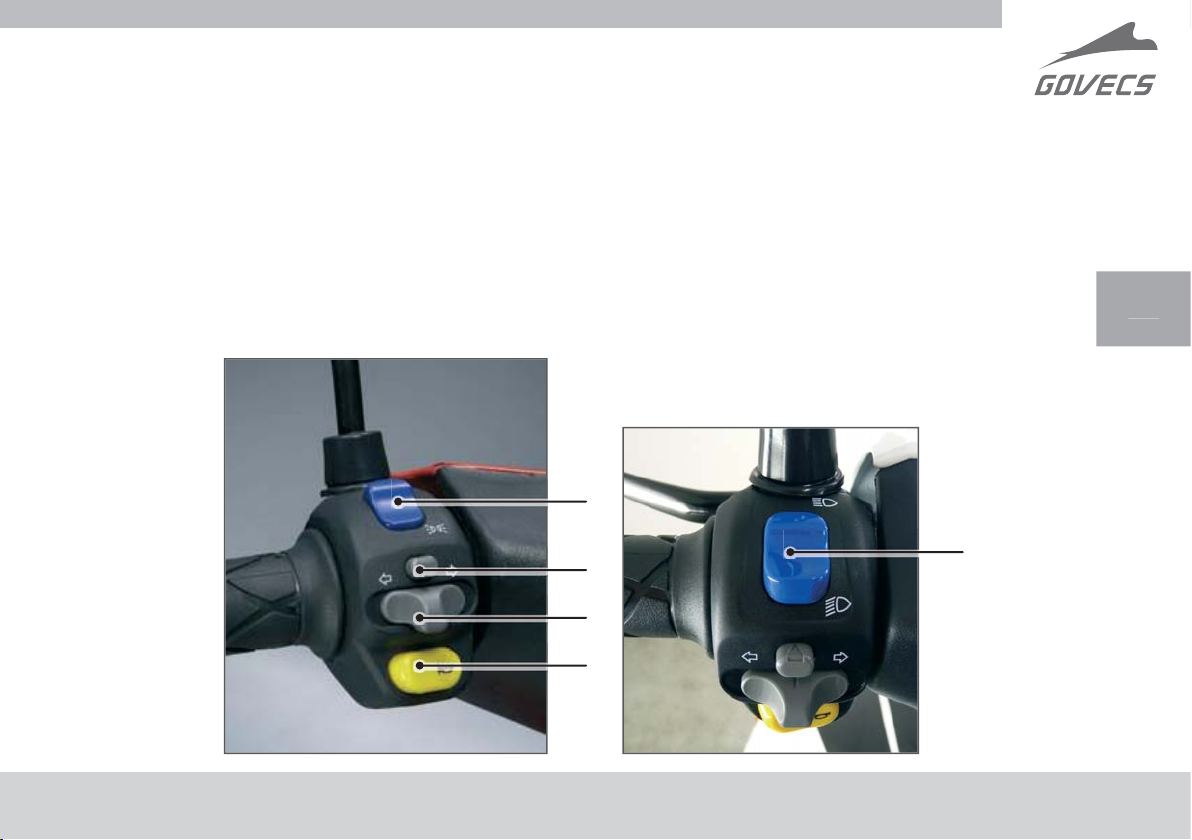

2.6 Left side controllers
Turn light is on by moving to the left or to the right the turn light switch (3) according to
intended riding direction.
In order to turn it o , press the „turn o ” button (2).
1. Running light / head light switch
1.* Running light / high beam switch for „+” version
2. Turn signal button (for canceling)
3. Turn signal switch
4. Horn button
1
2
3
1
*
4
15
Page 16
N

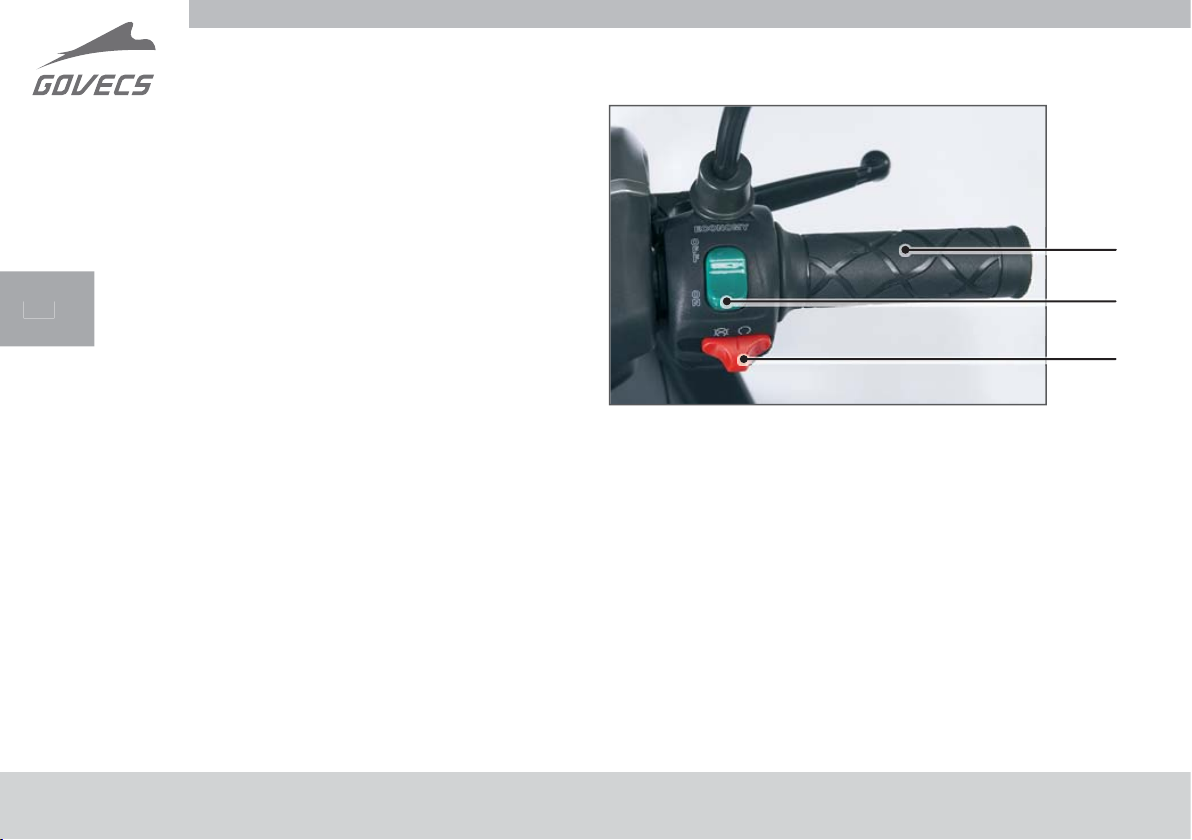

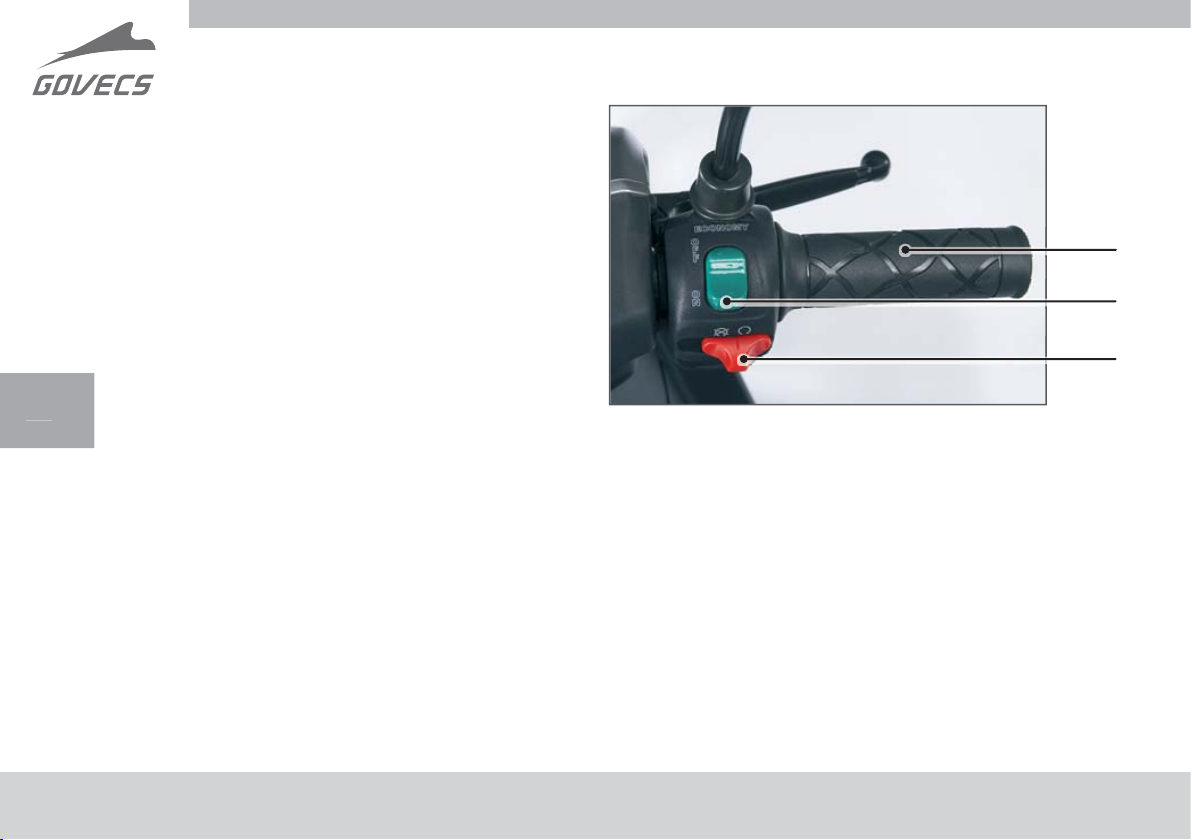

2.7 Right side controllers
1. On/O economy function switch
• Economy function allows the
increase of vehicle distance
E
range.
• Setting the switch to „on”
position slightly reduces the
acceleration of the scooter, at
the same time lowers the use of
energy, thus increasing the range
of the scooter.
2. Safety kill switch
• - This kill switch MUST be moved to the left hand side position when the ignition
key is being turned on! After ignition is turned on, move the kill switch to the right
hand side position. Scooter is activated. Failure to do so will display the error code
F-0884 on the speedometer.
Economy function does not a ect maximum speed!
3
1
2
2.8 Throttle
By turning of handlebar throttle (3) the speed can be controlled
16
Page 17

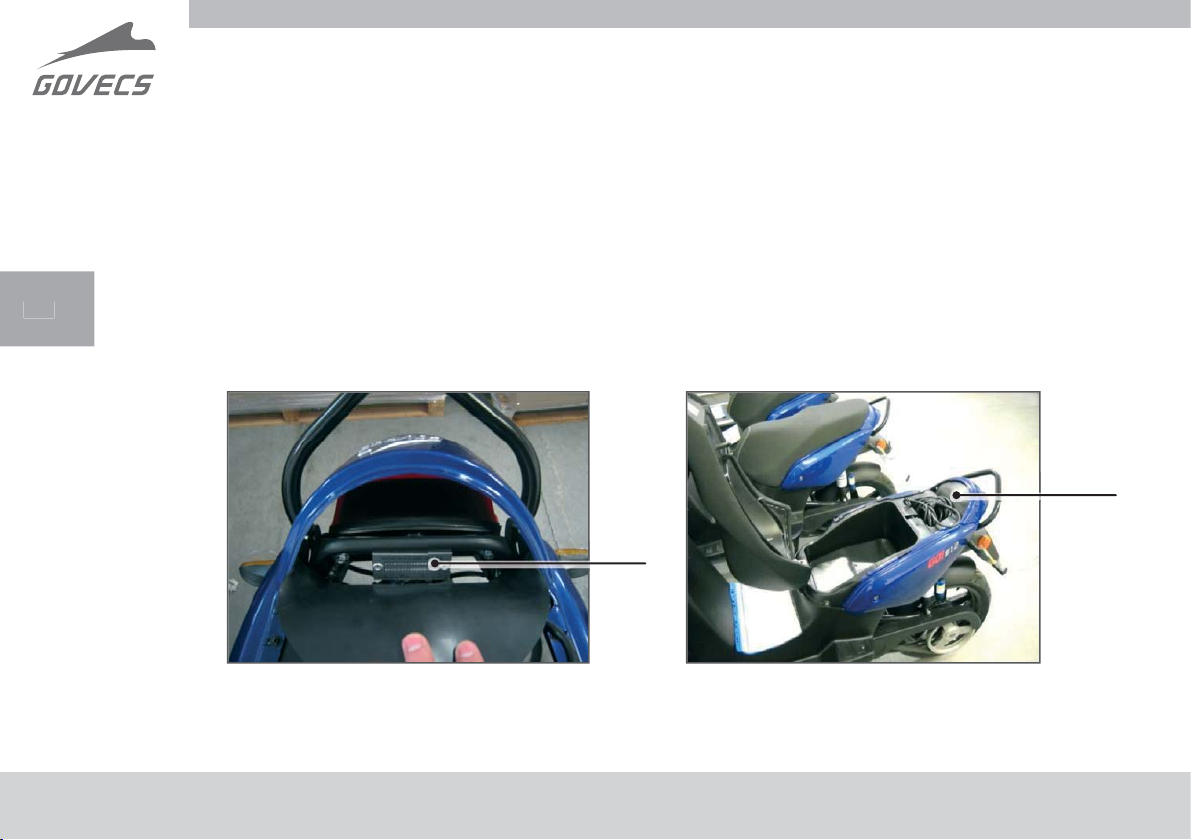

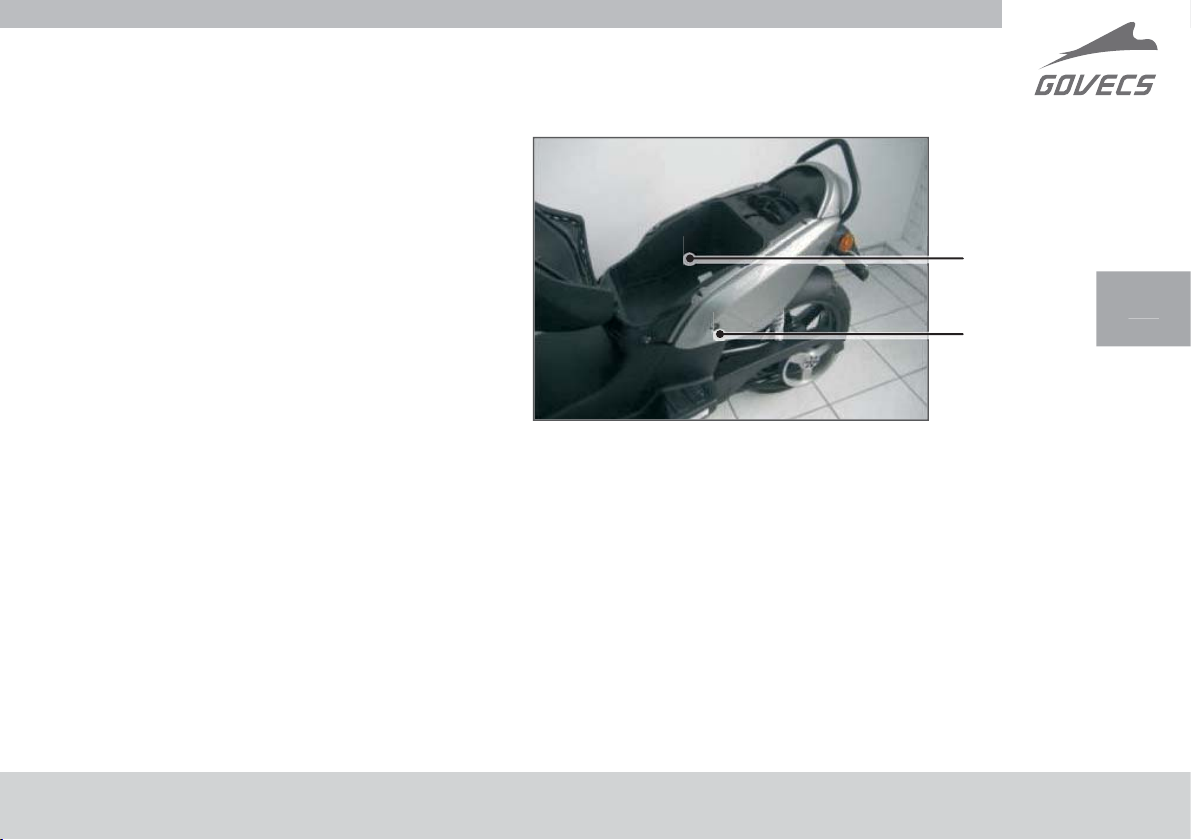

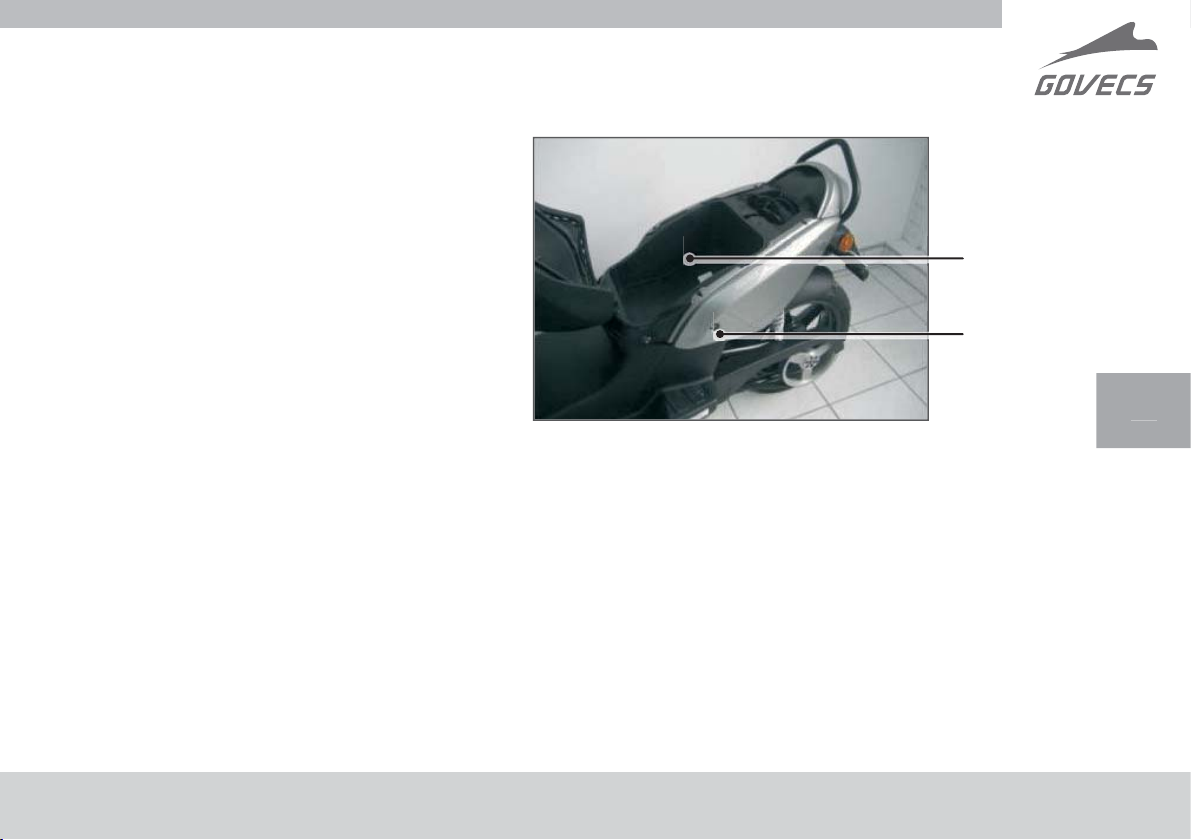

2.9 Trunk
1. Trunk
2. Seat lock
• In order to unlock the seat the key should be inserted and turned
left, then the seat will raise up.
• In order to close the seat push the seat in the middle until you hear
the lock click
• Maximum load of the trunk is 5 kg.
Note!
Never place the key in the trunk before
locking the seat
Please take care of the charging cable
when closing
Trunk*
1
2
* Depending on the model of the scooter it’s appearence may be di erent
17
Page 18
N

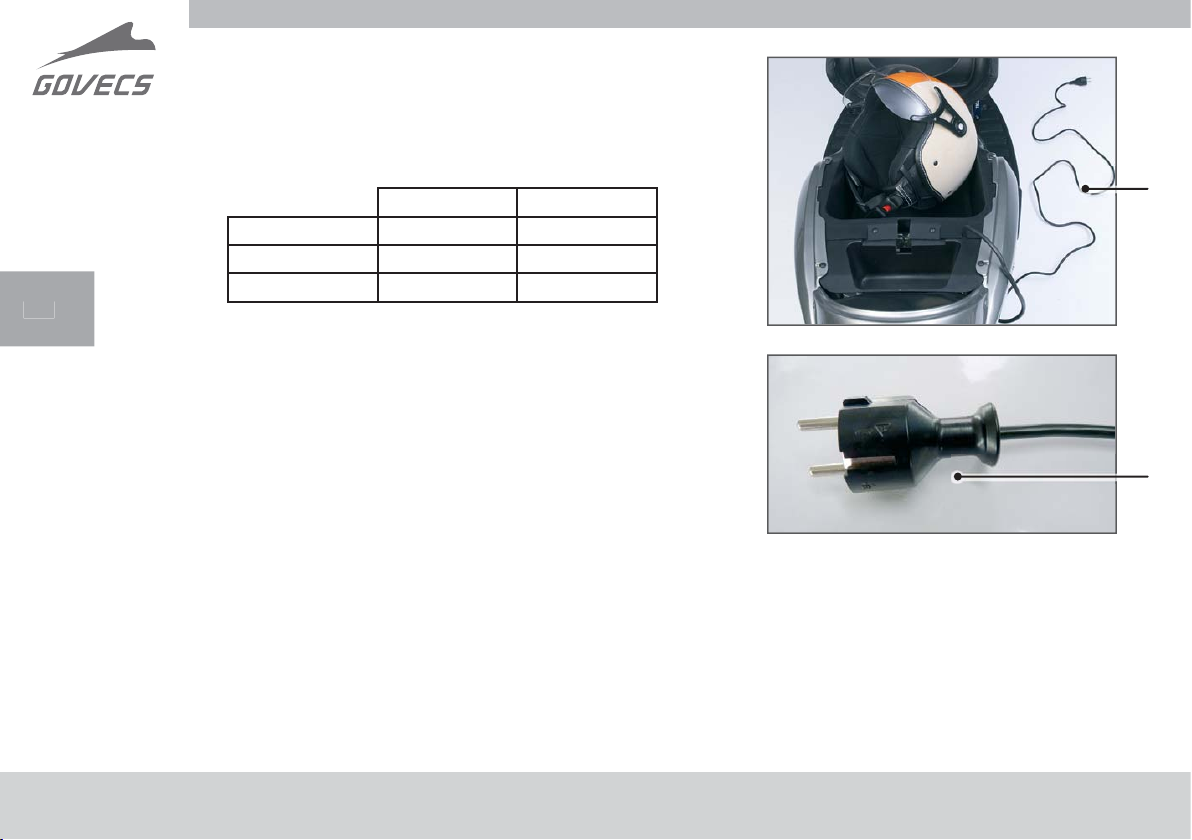

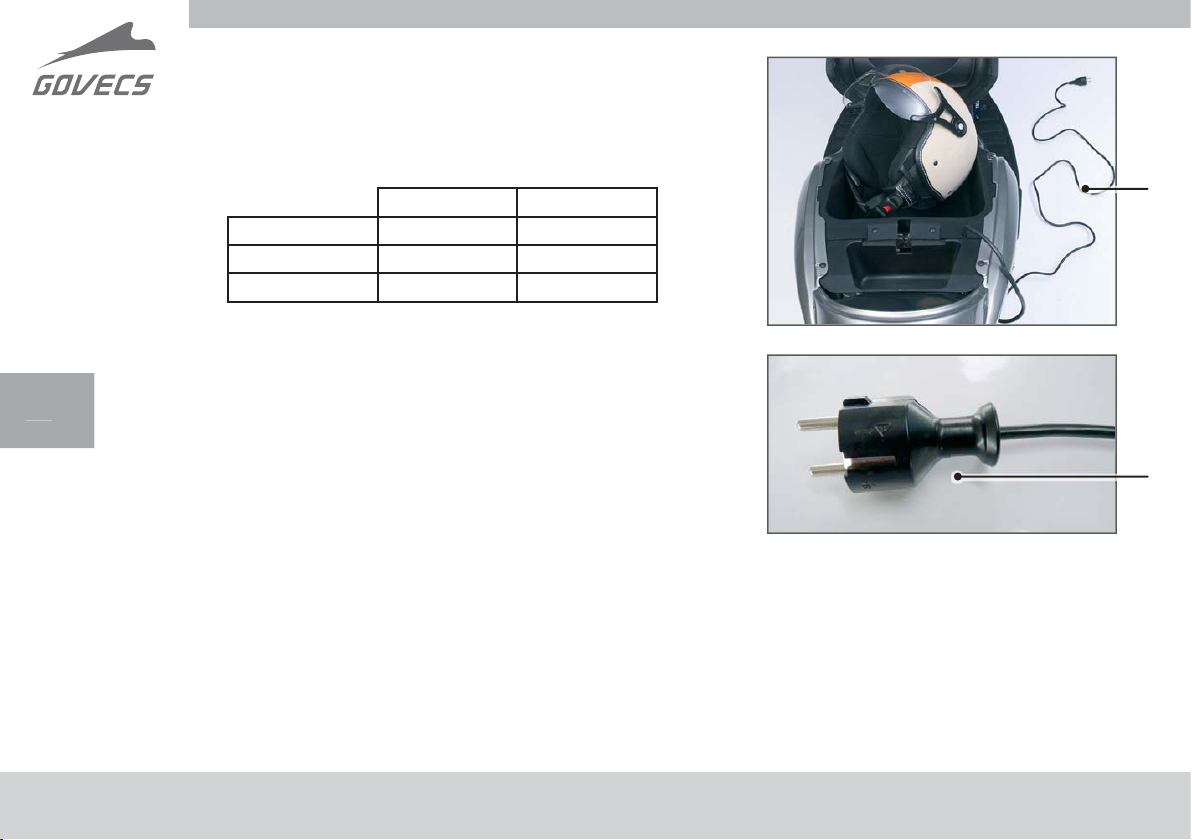

2.10 Charging of the battery
1. Charging cable (in trunk under the seat)
2. Plug CEE7-VII at the end of charging cable
1
E
Blinking0-80% charged-
Solid light80-99% charged80-90% charged
No light100 % charged100% charged
Charging cable can be used for all sockets type E/F or
CEE 7/4 with specifi cation 16A/250V.
Charging time of empty battery is about 4-5 hours.
Battery should be charged each time it is possible since it
extends its lifetime.
Charging phase is visible on Batery signal light on
speedometer.
Avoid riding with not fully charged battery since
it decreases its lifetime. There is no possibility to
overcharge the battery.
Important note: battery requires to be charged at least once a month, even if you do
not use your scooter.
Do not load the battery at temperature lower than -10 degrees.
GO! S1.2GO! S2.4
2
18
Page 19

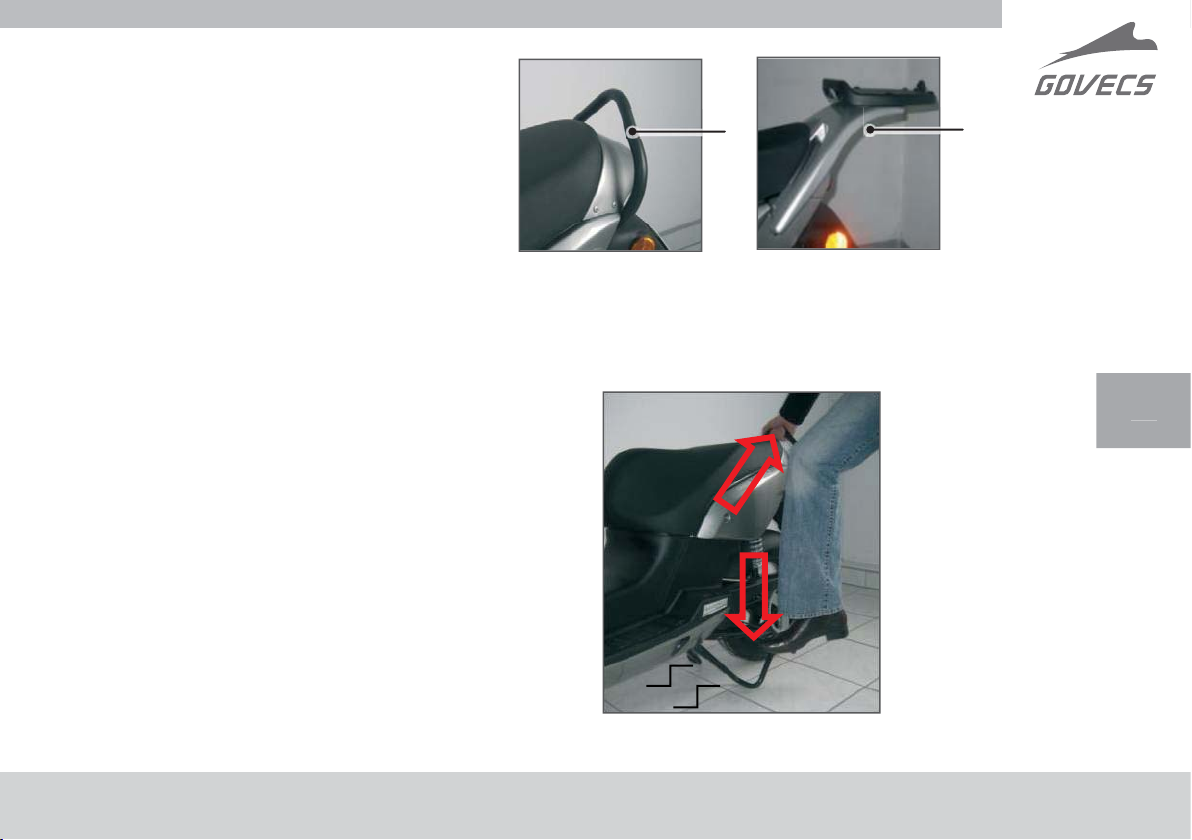

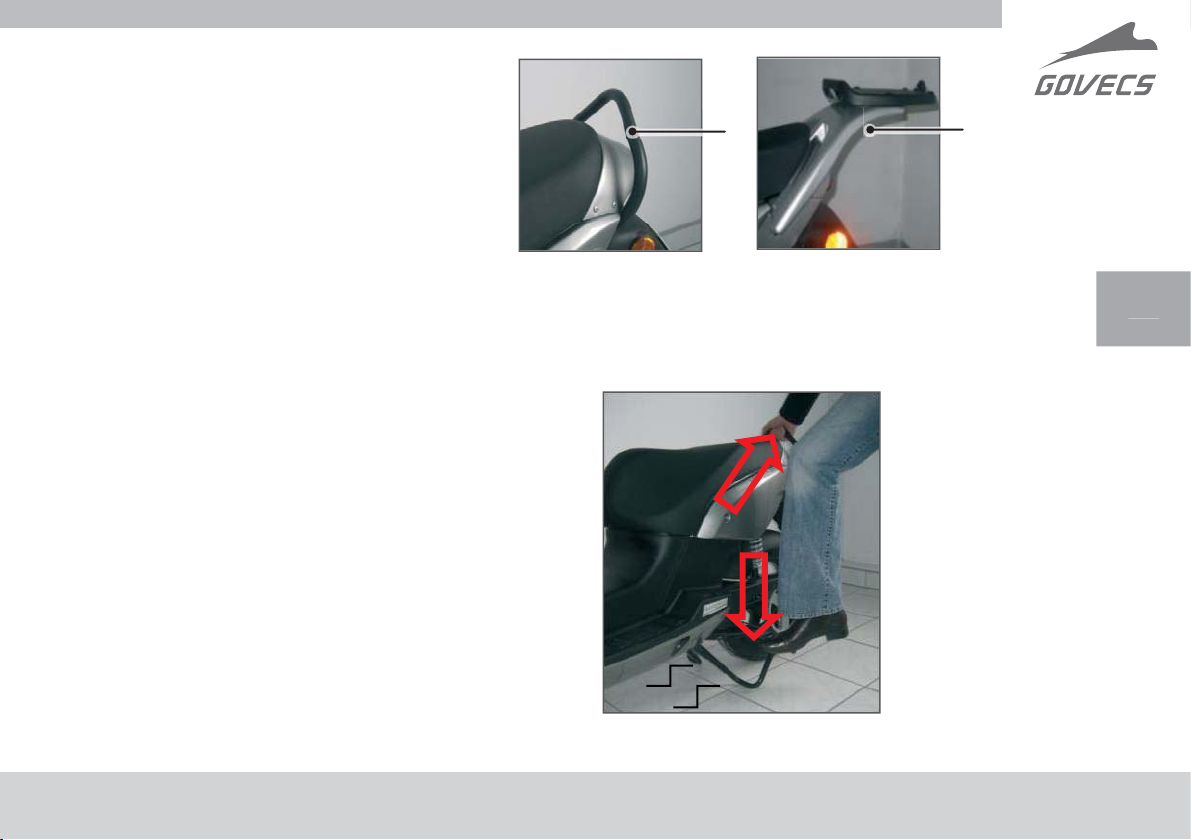

2.11 Handle
3
1
2
Handle (1) allows passenger to hold during
riding. Moreover, the handle is helpful while
positioning the vehicle on center stand.
GO!S2.4 is equipped with handle that is also a
top case holder (2).
2.12 Position the vehicle on the
center stand
1. In order to support the vehicle on stand,
press down the catch of the center stand
from the left side of the scooter (arrow 1)
2. Both legs of center stand must stand on
the surface (arrow 2)
3. Press down the catch of the center
stand at the same time pull the handle
backwards and upwards until the scooter
is safely supported on the center stand.
Do not sit on the scooter while it is
supported on the stand since it may
damage the vehicle!
* Depending on the model of the scooter it’s appearence
may be di erent
Handle GO! S1.2
Position on center stand*
1
Handle GO! S2.4
3
1
2
2
19
Page 20
N

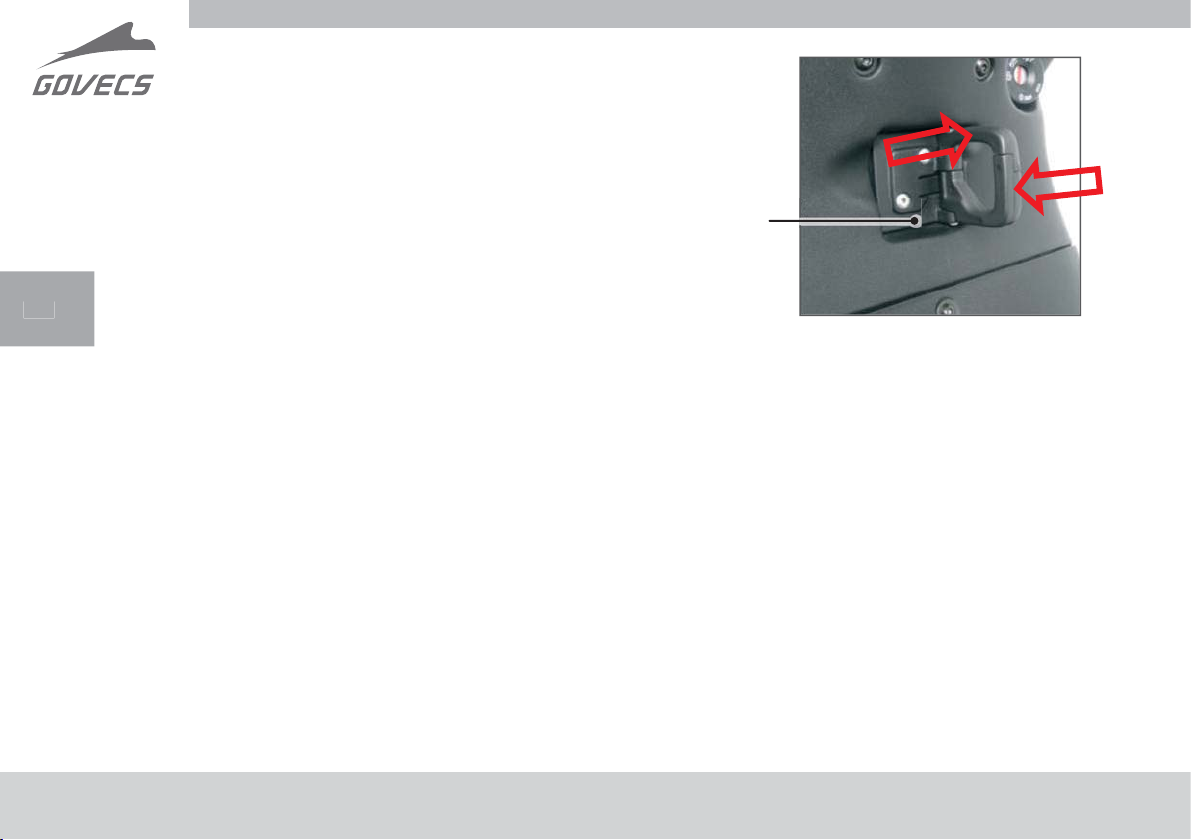

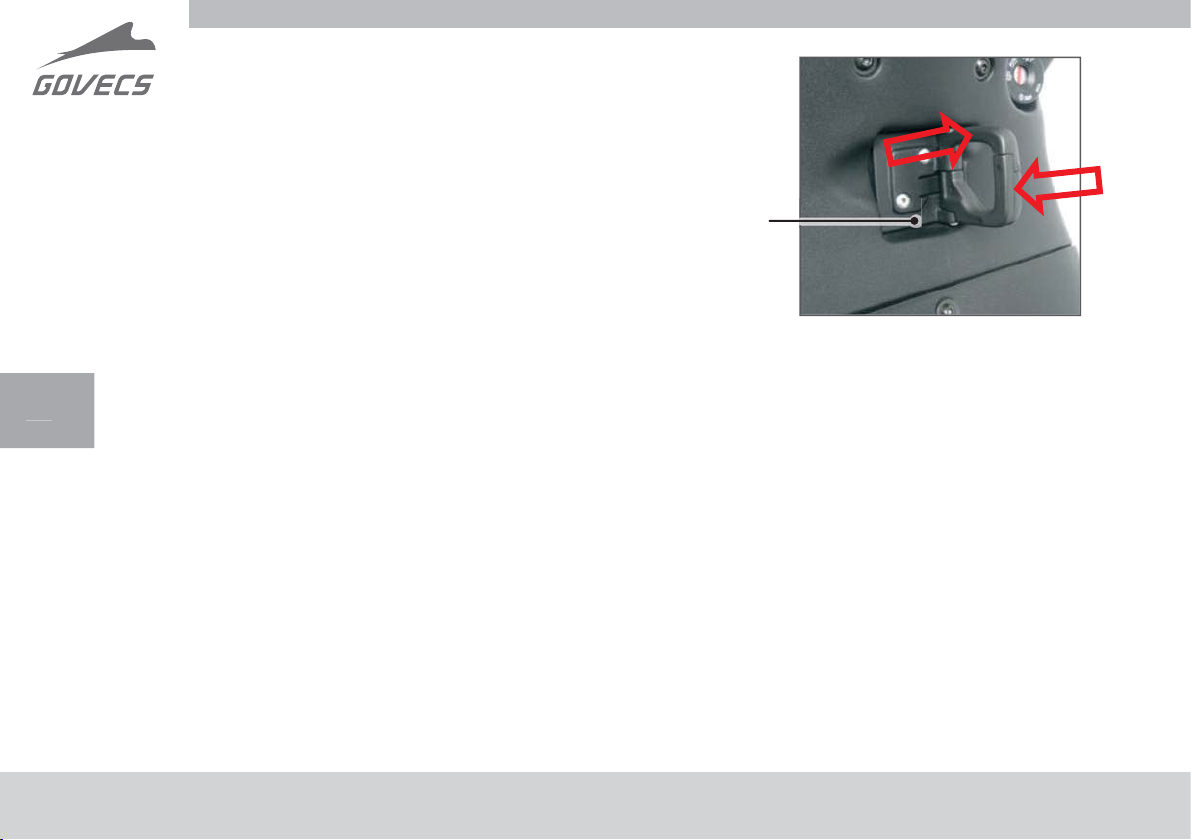

2.13 Hook for bags
Hook for bags (1) can be used to hang bags.
Hook has protection, which prevents from unfastening
E
and loosing the bag.
In order to hang a bag the operator should expand the
hooks in directions showed with arrows.
Remember that while turning the vehicle the
swinging bags may a ect riding.
Do not hang weights exceeding 3 kg on the hook.
1
Hook for bags
2.14 Lighting
Each time, before riding the lighting installation should be checked in respect of its
functionality, damages, and settings.
• Head-light („+” high beam) and parking light
• Front and rear turn signals
• Tail light
• Brake light for front and rear brake
• Number-plate light
Due to the fact that the LED energy-saving bulbs were used in GOVECS scooters, in case
of abnormal functioning or damage of lighting installation, its repair should be ordered
at GOVECS service station.
20
Page 21
2.15 Tires
It is necessary to check tires before riding for possible damages or lack of air.
Too low air pressure or worn out tires have negative impact on the scooter’s performance
during riding and reducing the scooters’ range.
Tires can be replaced only at the GOVECS service station.
Air pressure in tires can be checked and adjusted at every petrol station. Pressure in tires should
be checked once a week and after longer periods of downtime.
AirpressureWithout loadWith load (2 persons)
Front2,5 bar2,6 bar
Rear2,5 bar2,8 bar
21
Page 22
N
2.16 Brakes
Braking system is the safety system of the vehicle. For personal safety one should particularly
consider condition of braking system.
E
The following elements of braking system should be checked before riding:
1. Braking fl uid level (see point 2.17).
2. Seal of the braking system.
3. Performance control.
In order to check performance of the brakes the operator should push the scooter several
meters. While pushing squeeze the front brake and then the rear brake, one at a time. During
braking test the scooter should be fi rmly held, which will prevent it from falling over.
Note! Maintenance works and repair of the braking system are only allowed at GOVECS
service stations.
22
Page 23

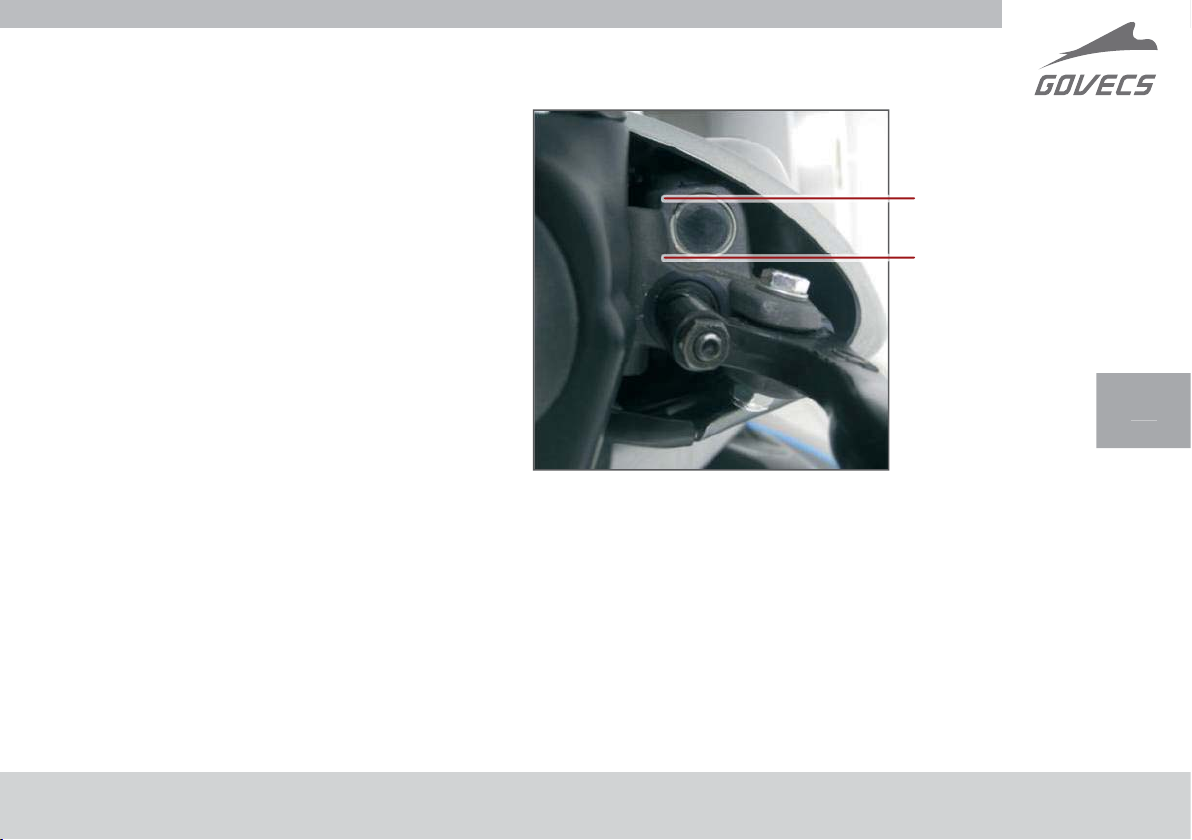

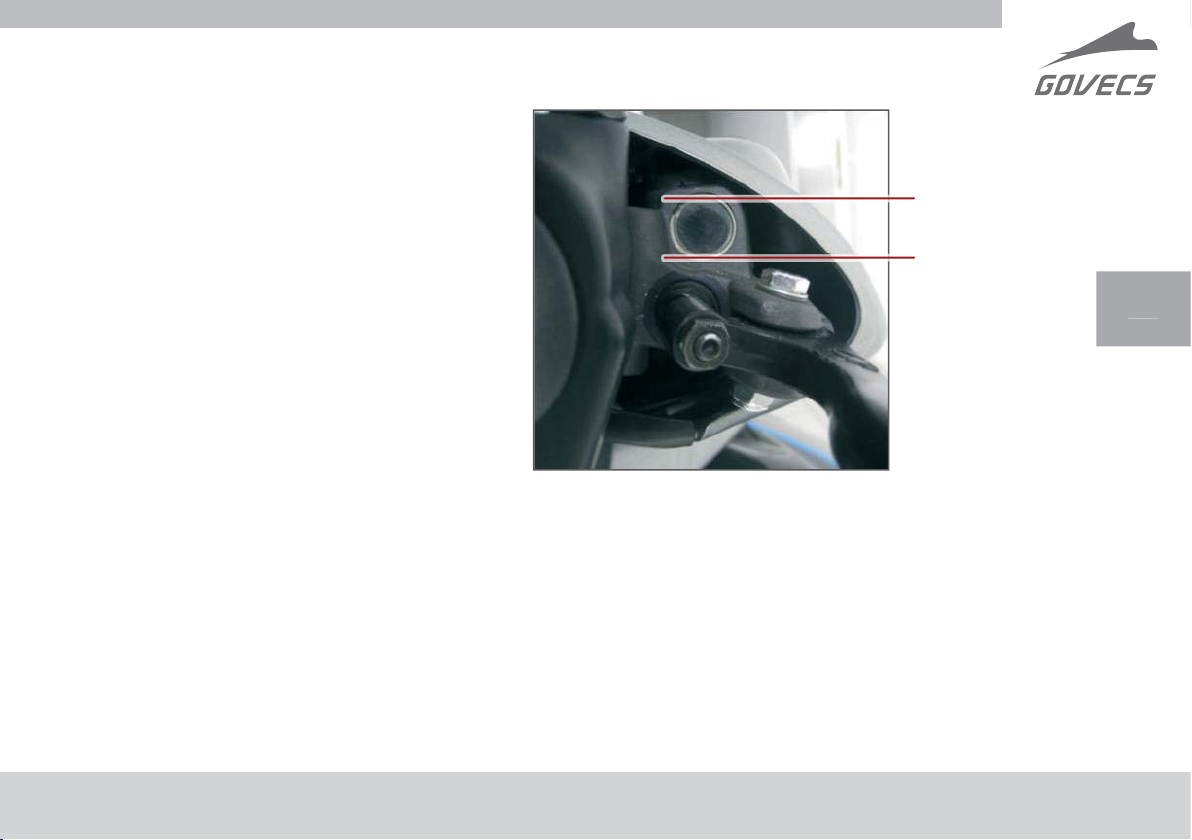

2.17 Control of braking liquid level
Braking liquid level should be checked each
time before riding.
• Position the vehicle on the center stand
• Turn the handlebar to the left
• Check the level on the sight-glass from
the right side of the vehicle - It must fi t
between upper and lower edge of the
sight-glass.
Absence of visible liquid in the sight-glass
means damage of braking system.
Scooter should not be used until the
braking system is repaired at the GOVECS
service station.
2.18 Control of belt tention
The belt tension should be 80-85 Hz which
can be measured with a standard Trummeter
for measuring belt tensions. Please contact
your service station for measurment and
tention adjustment.
Height1120 mmwithout mirrors
Seat Height790 mm
Weight~ 140 kg~ 115 kg
Loading capacitiesmax 150 kgincluding the passenger
Under seat trunk capacitymax 5 kg
Topcase (optional)
loading capacity
Tire pressure
Tire sizes130/60-R13
Tire type
Light bulbs
front 2,5 bar 2,6 bar (2 persons)
rear 2,5 bar 2,8 bar (2 persons)
Front - H4 35W 12V
position light power 0,9W
brake light power 2,7W
Indicators - LED 12V 1,0W N9t
Licence Pate Light: LED 12Vfor “+” version
3 kg
Heidenau K61
Duro DM1017
Duro HF916
Maxxis M6029
Rear: LED 12V
24
Page 25
GO! S1.2GO! S2.4Comments
Fuses60A, 20A
Transmission ratio5.69
MotorPMAC
Battery type
Battery voltagenominal 96Vnominal 72V
Charger
Battery estimated lifetime20 000 km50 000 km
8 x 12V 20Ah
Lead/Silicone
96V / 4A, onboard
charger, 110-240V
(50/60 Hz)
72V, 40Ah Lithium Ion
220-110V; 6A/220 V
Range50-60 km60-100 km
Charging time 4-5 hours (95%)
Brakes type
Brake fl uidDOT4
Torque54 Nm
* Depending on production batch
Front - hydraulic brake,
rear – drum brake/disc brake*
2,5h (80%) and 3,5-4h
(100%)
depending on driving
profi le, tires pressure,
weather conditions etc.
25
Page 26
N

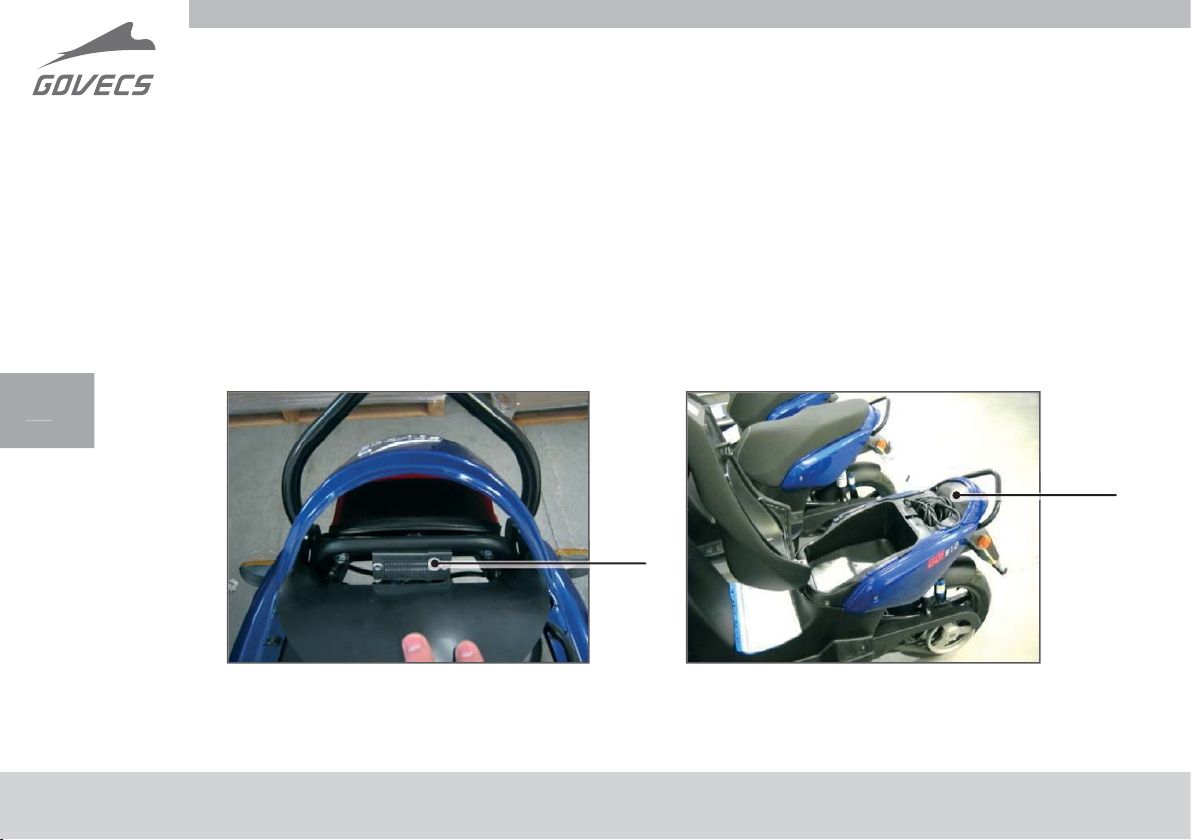

2.20 How to check the VIN number
You can fi nd the VIN number in two di erent places on the scooter: under the seat and under
the charger box cover.
E
1. In order to fi nd the VIN number under the seat, open it and bend back the rubber lamp
cover.*
2. On the rectangle shaped metal plate you will see the VIN number of the vehicle.*
1
1
* Depending on the model of the scooter its appearance may be di erent
26
Page 27

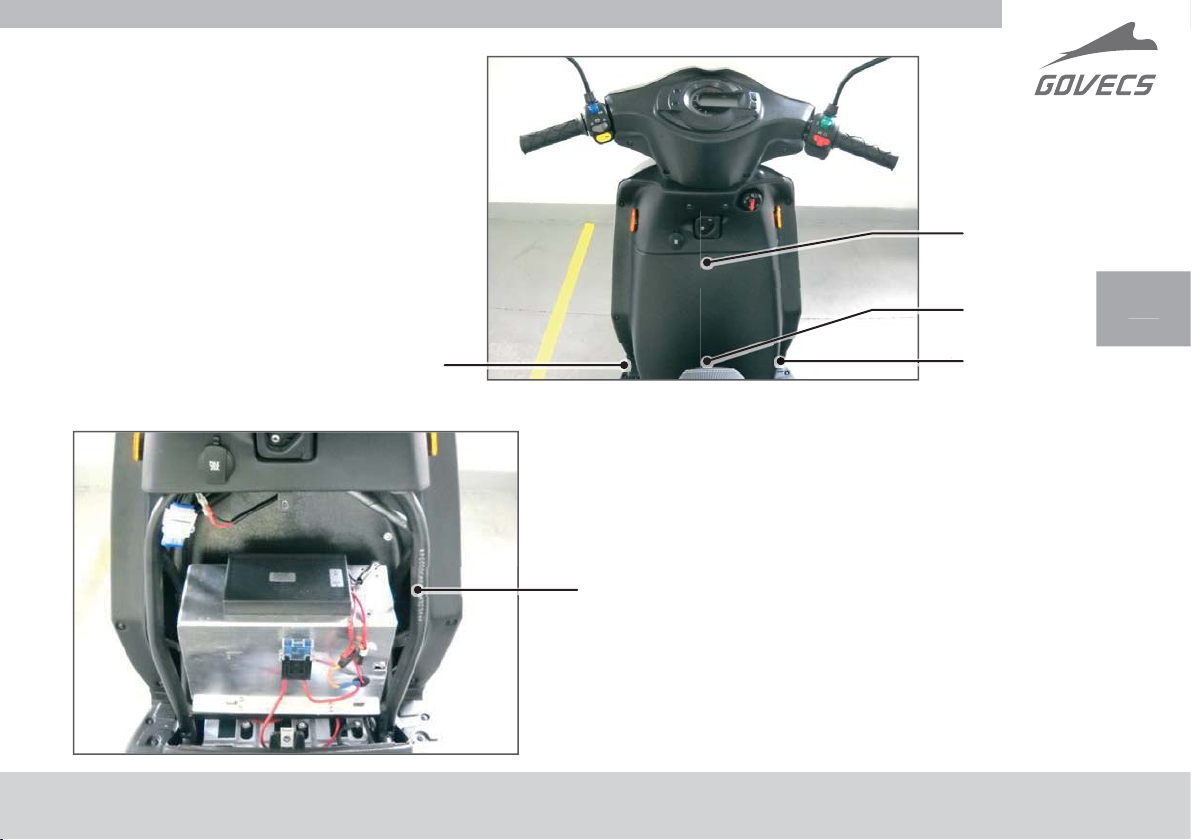

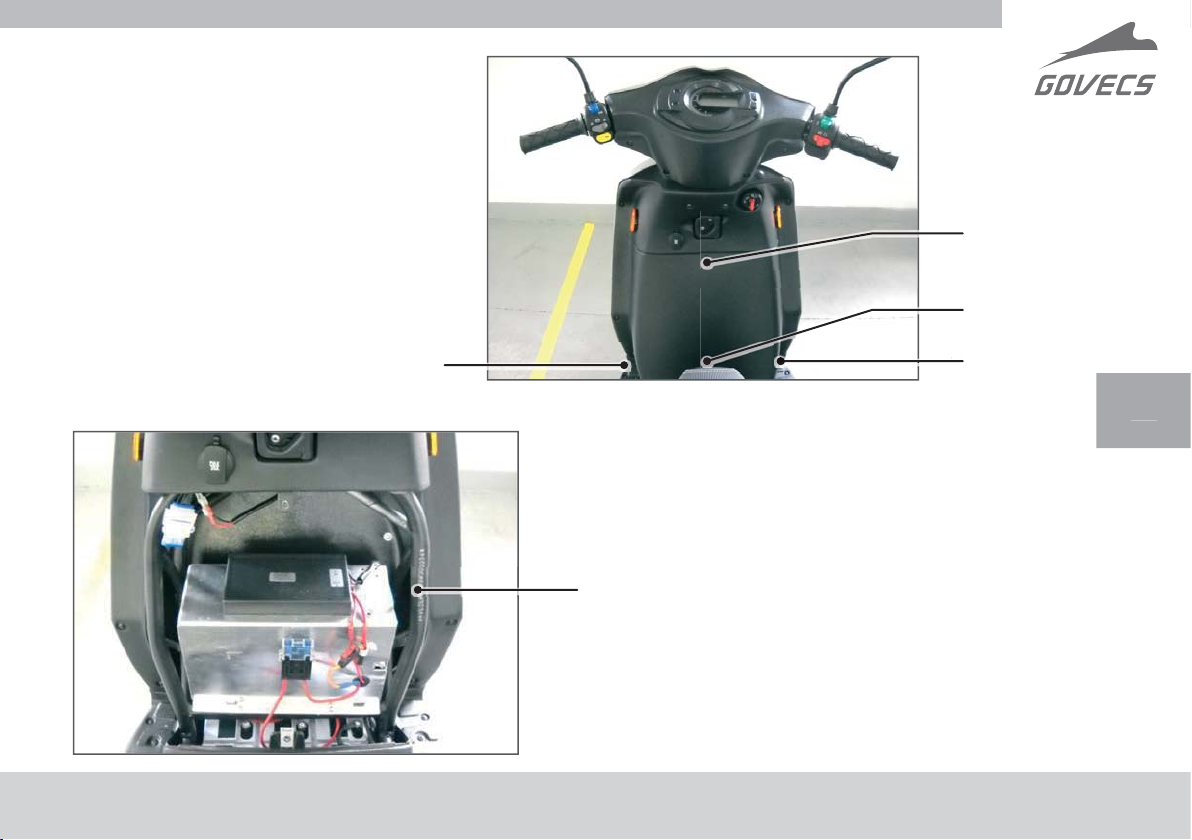

• In order to fi nd the VIN number
under the plastic charger cover you
need to unscrew it in four places
(please refer to the pictures).
• Once unscrewed, remove the plastic
cover.
• You will fi nd the VIN number
engraved on the right hand side of
the frame.
Please shut o scooter and restart the ignition
with the kill switch in the “O ” position.
The operator should charge the battery. When
the battery is full charge the operator can
resume riding.
The operator should charge the battery. When
the battery is full charge the operator can
resume riding.
The operator should charge the battery. When
the battery is full charge the operator can
resume riding.
The operator should leave scooter in idle state
(ignition ON) for 2-3 minutes, battery balancing
in process.
The operator should leave scooter in idle state
(ignition ON) for 2-3 minutes, battery balancing
in process.
The operator should charge the battery. When
the battery is fully charge the operator can
resume riding.
28
Page 29
CodeMessageLimitAction
F-05C7
High Battery Voltage Warning
116V
The operator should leave scooter in idle stage
(ignition ON) for 2-3 minutes, battery balancing
in process
F-05C8
F-05C9
F-0601
F-0602
F-0603
F-0604
High
Curr
High Capacitor Voltage
Warning
Motor in low voltage
cutback
Low Scooter Temperature
- Warning
High Scooter Temperature
- Warning
High Motor Temperature
- Warning
Low Motor Temperature Warning
High current due to
battery regenaration
150V
84V - GO! S1.2/GO! S1.2+;
60V - GO! S2.4/GO! S2.4+
-30 ⁰C
80 ⁰C
130 ⁰C
-30 ⁰C
n/aNo action necessary, not a fault indication.
The operator should leave scooter in idle stage
(ignition ON) for 2-3 minutes, battery balancing
in process
The operator should allow the scooter to warm
to room temperature before resuming to ride
the scooter.
The operator should allow the scooter to cool to
room temperature before resuming to ride the
scooter.
The operator should allow the motor to cool to
room temperature before resuming to ride the
scooter.
The operator should allow the motor to warm to
room temperature before resuming to ride the
scooter.
29
Page 30
N
3. Taking care of the vehicle
In order to maintain the vehicle properly certain instructions must be observed.
E
• Clean the vehicle with sponge and clean water on regular basis.
• Do not use hard sponges or scratching materials for insects removal.
• Varnished covered elements should be cleaned with use of varnish preparations.
• Plastic parts should only be cleaned with agents dedicated to plastic elements.
• Make sure that the anticorrosive aerosol sprays are not used on braking system elements,
varnished parts and plastic elements.
• The vehicle parked outdoor should be protected with a breathing cover. Standard covers
made of artifi cial material cause water condensation under the cover and consequently
make the scooter corroded.
Under no circumstances can the high-pressure washer be used for the scooter cleaning.
30
Page 31
4. Transfer of the vehicle
4.1 Inspection before transfer of the vehicle
Before transfer of the vehicle at the sales center of GOVECS the following inspections should be
performed:
• Checking the vehicle in respect of transport damages
• Battery charging
• Control and possible adjustment of air pressure in tires
• Control of lighting installation in respect of positioning and proper performance
• Control of performance of all operational elements
• Test riding
31
Page 32
N
4.2 Acceptance of the vehicle
Model:
Hereby this document is the basis for recognition
of warranty claim. If the warranty sheet is not fi lled
in or is partially fi lled in, the warranty claims will
not be recognized.
E
Frame number:
Equipment:
Name:
Address:
Zip code / town
32
Telephone:
Mobile phone:
e-mail:
Date, signature, Stamp
of GOVECS’ sales assistant
Page 33
4.3 Warranty terms
1. Warranty liabilities are determined by statutory regulations (two years) counted from the
date of acceptance of the vehicle by the end user.
2. Batteries are subject to warranty under the below conditions:
a) silicone – 80% state of health after 450 cycles or two years, whatever comes earlier;
b) lithium – 70% state of health after 700 cycles or two years whatever comes earlier;
3. The failures that are not reported within specifi ed period of time at authorized sales center
GOVECS shall not be the subject to warranty repairs.
4. Usable parts (e.g. Lighting, bulbs, tires, brake pads or brake discs) are not covered by
warranty.
5. It depends on GOVECS GmbH company – hereinafter refer to as GOVECS – whether the
defective parts shall be replaced or repaired.
6. Warranty legal rights shall not apply to any of the following situations:
a) Fault is a result of operation inconsistent with regulations, in particular by
overloading the vehicle by the end user.
b) The end user shall make inspection or repair, recommended in servicing book, in the
workshop other than authorized by GOVECS.
c) The vehicle shall undergo any modifi cation, reconstruction or shall be equipped with
parts that do not have fi rm approval of GOVECS as the equipment of the vehicle.
d) The vehicle was used in motor-sport events.
e) The instructions concerning operation, care and maintenance described in hereby
manual were not observed.
7. Agreements other than the above warranty terms require written consent of GOVECS to be
e ective.
33
Page 34
N
The warranty does not apply to the following parts:
• Bulbs
• Brake pads and brake discs
• Tires
E
• Accessories that are not part of the serial equipment
I hereby accept the warranty terms
specifi ed herein. I confi rm personal
acceptance of the vehicle in faultless
condition. The sales assistant explained
me the warranty terms.
Customer signature
34
Page 35
4.4 Technical inspection
The vehicle must undergo technical inspection plus or minus 100 km of the recommended term
and minimum once per year.
Inspection
500 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
15000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
5000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
20000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
10000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
25000 km
km:
Date, signature, stamp of sales
assistant GOVECS
35
Page 36
N
Inspection
30000 km
Inspection
35000 km
Inspection
40000 km
km:
km:
km:
E
Date, signature, stamp of sales
assistant GOVECS
Inspection
45000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
60000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Date, signature, stamp of sales
assistant GOVECS
Inspection
50000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
65000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Date, signature, stamp of sales
assistant GOVECS
Inspection
55000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
70000 km
km:
Date, signature, stamp of sales
assistant GOVECS
36
Page 37
Inspection
75000 km
Inspection
80000 km
Inspection
85000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
90000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
105000 km
km:
Date, signature, stamp of sales
assistant GOVECS
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
95000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
115000 km
km:
Date, signature, stamp of sales
assistant GOVECS
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
100000 km
km:
Date, signature, stamp of sales
assistant GOVECS
Inspection
125000 km
km:
Date, signature, stamp of sales
assistant GOVECS
37
Page 38
N
5. Helpful Tips
The task of GOVECS’ representative at service station is comprehensive counseling
and professional inspection of the vehicle.
E
Hereunder are presented some helpful tips for carrying out an e cient inspection and repair.
1. Inspections and repairs should be ordered at exclusively authorized GOVECS service
stations.
2. Dates should be consulted with workshop manager.
3. If there is something di cult to understand it should be discussed with workshop manager.
4. Only clear orders should be made.
5. Expected costs should be inquired in advance.
6. Telephone number should be given to the service technician in case of questions.
7. In case of any additional works appearing, it is necessary to establish the upper cost limit.
8. In case of lack of clarity, questions should be asked openly.
9. The dates of regular technical inspections of the vehicle should be observed.
38
Page 39
GOVECS GO! S1.2 (+)
GO! S2.4 (+)
BEDIENUNGSANLEITUNG
UND SERVICEHEFT
www.govecs.com
Page 40
Sehr geehrte(r) GOVECS Fahrer(in),
Wir freuen uns, dass Sie sich für den Roller von GOVECS entschieden haben und begrüßen Sie
herzlich im großen Kreis der GOVECS Fahrer/-innen.
Das vorliegende Handbuch enthält Hinweise über die richtige Handhabung, Pfl ege und Wartung
Ihres GOVECS Rollers. Zu Ihrer Sicherheit und um ein komfortables Fahren zu gewährleisten,
empfehlen wir Ihnen, dieses Handbuch vor der ersten Benutzung sorgfältig durchzulesen.
Voraussetzungen für die einwandfreie Funktion des Fahrzeugs und Erhaltung des Fahrzeugwertes und Garantieanspruchs sind die richtige Wartung, die Befolgung aller in diesem Handbuch
festgelegten Pfl ege- und Fahrhinweise sowie die fristgerechte Durchführung von Inspektionen
durch autorisierte GOVECS Fachhändler.
Wir wünschen Ihnen eine gute und unfallfreie Fahrt!
40
Page 41
Inhaltsverzeichnis
1. Sicherheitshinweise
1.1 Tätigkeiten vor dem Fahrtantritt
1.2 Kleidung
1.3 Fahrtechnik
1.4 Transport von Ladung und Personen
1.5 Tätigkeiten nach der Fahrt
2 Fahrzeugausstattung
2.1 Fahrzeug links
2.2 Fahrzeug rechts
2.3 Bedienung
2.4 Zündschloss
2.5 Tachometer
2.6 Bedienung - linke Schaltereinheit
2.7 Bedienung - rechte Schaltereinheit
2.8 Gasgri
2.9 Staufach
2.10 Batterie aufl aden
2.11 Gri
2.12 Fahrzeug auf den Hauptständer
stellen
2.13 Taschenhaken
2.14 Beleuchtung
2.15 Bereifung
2.16 Bremsen
2.17 Bremsfl üssigkeit kontrollieren
2.18 Riemenspannung kontrollieren
2.19 Technische Spezifi zierung
2.20 VIN Nummer prüfen
2.21 Kontroll-Benachrichtigungscodes
3. Fahrzeugpfl ege
4. Auslieferung
4.1 Inspektion vor Auslieferung
4.2 Fahrzeugübergabe
4.3 Garantiebedingungen
4.4 Inspektion
5. Tipps
41
Page 42
1. Sicherheitshinweise
1.1 Tätigkeiten vor der Fahrantritt
Vor dem Fahrtantritt vergewissern Sie sich, ob:
• der Stecker aus der Lade-Steckdose entfernt ist
• die Batterie ausreichend geladen ist
• Beleuchtung, Blinker und Hupe funktionstüchtig sind
• beide Spiegel richtig eingestellt sind
• Reifendruck und -profi l ausreichend sind
• die Bremsen richtig funktionieren (machen Sie einen Bremsversuch beim Schieben des
Rollers)
• kontrollieren Sie den Füllstand der Bremsfl üssigkeit und dass die Bremsbeläge nicht
verschlissen sind
• die Lenkung sich widerstandsfrei nach links und rechts bewegen lässt
• der Antriebsriemen richtig gespannt ist
1.2 Kleidung
• Immer mit passender Kleidung und geeignetem Helm fahren
• Die Kleidung soll anliegend und bequem sein
• Geeignetes Schuhwerk tragen (keine Stöckelschuhe, Badelatschen oder o ene Schuhe
o.ä.)
42
Unpassende Kleidung beeinträchtigt eine sichere Fahrweise!
Page 43
1.3 Fahrtechnik
• Fahren Sie vorausschauend und umsichtig
• Halten Sie den Lenker mit beiden Händen
• Bei Kurvenfahrten sollten sich Fahrer und ggf. Beifahrer in gleicher Weise mit dem Roller
in die Kurve legen
• Fahren Sie auf schlecht befestigten oder nassen Straßen besonders vorsichtig
• Achten Sie auf ungewöhnliche Geräusche oder Fahrverhalten des Rollers
1.4 Transport von Ladung und Personen
• Benutzen Sie für den Transport von Gegenständen oder Taschen nur ein Topcase, das
Staufach unter dem Sitz und/oder den Taschenhaken. Die zulässige Zuladung im Topcase
beträgt 5 kg.
• Das zulässige Gesamtgewicht des Rollers beträgt 150 kg mit Beifahrer, und darf nicht
überschritten werden.
• Der Roller ist für max. 2 Personen zugelassen.
1.5 Tätigkeiten nach der Fahrt
• Prüfen Sie, ob die Batterie aufgeladen werden muss. Häufi ges Laden schont Ihre Batterie.
Die Fahrt bei niedrig geladener Batterie verkürzt erheblich die Lebensdauer Ihrer Batterie.
Sie können die Lebensdauer der Batterie erhöhen, wenn Sie sie nach jedem Einsatz mit dem
original eingebauten GOVECS Ladegerät laden. Es besteht kein Risiko der Überladung, da das
Ladegerät beim Erreichen der maximalen Ladung abschaltet (wobei der Lüfter weiter arbeitet).
43
Page 44
2. Fahrzeugausstattung
4
2.1 Fahrzeug links
1
2
2
3
1. Spiegel links
2. Spiegel rechts
3. Tachometer
4. Zündschloss
5. Sitzbank
6. Haltegri
7. Sitzbankschloss
8. Hinterradstoßdämpfer
9. Hinterrad
10. Hauptständer
45
6
7
8
9
10
44
Page 45
2.2 Fahrzeug rechts
1. Bremshebel
2. Scheinwerfer
3. Blinker vorn
4. Taschenhaken
5. Vorderrad
6. Staufach
7. Ladekabel unter der Sitzbank
8. Park- und Bremslicht
9. Blinker hinten
10. Kennzeichenbeleuchtung (nur in
der Ausführung „+”)
11. Motor
6
7
8
9
10
1
2
3
4
5
11
45
Page 46
2.3 Bedienung
4
1. Spiegel rechts
2. Tachometer
3. Gasgri
4. Bremshebel Vorderrad
5. Bedienung - rechte
Schaltereinheit
6. Zündschloss
7. Taschenhaken
8. Spiegel links
9. Bremshebel Hinterrad
10. Bedienung - linke
Schaltereinheit
11. 12V - Steckdose
8
9
10
11
1
2
3
4
5
6
7
46
Page 47
2.4 Zündschloss
Abgeschaltet
• Alle Funktionen abgeschaltet
• Man kann den Roller schieben
• Arbeiten am Roller sind gefahrlos möglich
Fahrstellung (Fahrzeug ist eingeschaltet)
• Alle Funktionen aktiv
• Der Roller ist fahrbereit
• Abziehen des Schlüssels in dieser Stellung
unmöglich
• Den Schlüssel nur dann auf Fahrstellung stellen,
wenn Sie bereits auf dem Roller sitzen und
losfahren wollen.
Achtung:
Obwohl der Gasgri aktiv ist,
hören Sie kein Motorgeräusch.
Zündung eingeschaltet
Fahrstellung
47
Page 48
Zündschlossstellung „Lenkung blockiert”
• Alle Funktionen abgeschaltet
• Lenkung blockiert
• Arbeiten am Roller gefahrlos möglich
Blockierung der Lenkung
• Lenker nach links bis zum Anschlag drehen
• Schlüssel einstecken und gleichzeitig nach
links drehen, bis er auf dem Schlosssymbol
steht
• Schlüssel herausnehmen
Lenkung blockiert
48
Page 49
2.5 Tachometer
4
7
Der Tachometer hat folgende Funktionen
und Anzeigen
1. Scheinwerfer
2. Blinker rechts
3. Fahrgeschwindigkeit
4. Batterieanzeige
5. Wahlknopf [Wählen]
6. Mode Knopf [Mode]
7. Uhr
8. Kilometerstand:
gesamt/täglich
9. Blinker links
10. Batterielampe
11. Ladestandezeige
10
9
1
2
2
3
4
5
11
6
7
8
49
Page 50
Bedienung der Bedienelemente
Umschalten zwischen Gesamt- und Tageskilometer
Wenn man den Mode Knopf [Mode] (6) für eine Sekunde hält, so schaltet die Anzeige zwischen
Gesamtkilometerstand (Odo) und Tageskilometerzähler (Fahrt) um.
Wird der Wahlknopf für 3 Sekunden [Wählen] (5) gehalten, so wird der Zähler vor der Fahrt
zurückgesetzt.
Werden der Mode Knopf [Mode] (6) und Wahlknopf [Wählen] (5) gleichzeitig für 3 Sekunden
gehalten, schaltet die Anzeige von km/h auf mph (Meilen pro Stunde) und umgekehrt um.
Einstellung der Uhr
Wenn Sie die Uhr einstellen wollen, drücken Sie den Mode Knopf [Mode] (6) bis die
Minutenanzeige zu blinken beginnt.
Dann können Sie mit der Wahltaste [Wählen] (5) die Minuten einstellen.
Durch das erneute Drücken des Mode Knopfes [Mode] (6) beginnt die Stundenanzeige zu
blinken und Sie können die Stunden einstellen. Die Einstellung speichern Sie durch das erneute
Drücken des Mode Knopfes [Mode] (6).
50
Page 51
2.6 Bedienung - linke Schaltereinheit
Der Blinker wird durch seitliches Schieben des Blinkers nach links oder rechts je nach
Fahrtrichtungswunsch eingeschaltet. Der Blinker wird durch das Drucken des Knopfes (2)
ausgeschaltet.
1. Fahr- / Fernlicht Schalter
1.* Fahrlicht / in der Ausführung „+” Fernlichtschalter
2. Rücksteller (zum Ausschalten)
3. Fahrtrichtungsanzeigeschalter
4. Motor - Hupenknopf
1
2
3
1
*
4
51
Page 52
2.7 Bedienung - rechte Schaltereinheit
1. Economy Schalter
Die Economy Funktion lässt Sie je
Ladung mehr Kilometer fahren.
Die Positionierung des Schalters
in Stellung “Ein” reduziert leicht
die Beschleunigung des Rollers
verringert allerdings gleichzeitig
den Energieverbrauch und erhöht
dadruch die Reichweite des
Rollers.
• Die Economy Fahrfunktion
wirkt sich auf die Höchst-geschwindigkeit nicht aus!
2. Sicherheitsschalter
• Der Sicherheitsschalter MUSS beim Einschalten des Zünd-schlüssels nach links
geschoben sein! Nach Einschalten der Zündung stellen Sie den Sicherheitsschalter auf
die rechte Position. Der Roller ist fahrbereit. Bei falscher Handhabung erscheint auf
dem Tachometer die Fehlermeldung F-0884. Wiederholen Sie dann den Vorgang.
3
1
2
52
2.8 Gasgri
Die Fahrgeschwindigkeit kann man durch das Drehen des Gasgri es kontrollieren.
Page 53
2.9 Staufach
1. Staufach
2. Sitzbankschloss
• Um die Sitzbank zu ö nen, muss man
den Schlüssel ins Schloss (2) stecken
und nach links drehen. Dadurch ö net
sich die Sitzbank.
• Um die Sitzbank zu schließen, drücken
Sie den Sitz in der Mitte nach unter, bis
er einrastet.
• Die maximale Zuladung des Staufaches
beträgt 5 kg.
Staufach *
Achtung!
Legen Sie den Schlüssel vor dem Schließen NICHT in das Staufach.
Beim Schließen achten Sie bitte auf das Ladekabel.
1
2
* Kann je nach Modell des Rollers variieren
53
Page 54
2.10 Batterie aufl aden
1. Ladekabel (unter der Sitzbank)
2. Schließen Sie CEE7-VII am Ende des Ladekabels an.
Das Ladekabel kann für alle Steckdosentypen nach
E/F und CEE 7/4 mit 16A/250V Absicherung verwendet
werden.
Die Ladezeit einer leeren Batterie beträgt ca. 4-5
Stunden. Laden Sie die Batterie so oft wie möglich und
verlängern Sie dadurch die Lebensdauer Ihrer Batterie.
Die Ladeanzeige zeigt die Ladephase auf dem
Tachometer an.
Vermeiden Sie Fahrten mit einer nicht geladenen
Batterie, da dies die Lebensdauer der Batterie verringert. Eine Überladung ist ausgeschlossen.
Wichtig: Die Batterien müssen mindestens einmal im Monat geladen werden, auch
wenn der Roller nicht genutzt wird.
1
2
54
Page 55
2.11 Haltegri
3
1
2
Während der Fahrt kann sich der Beifahrer
am Haltegri (1) festhalten. Darüber hinaus
hilft der Gri beim Aufstellen des Fahrzeugs
auf den Hauptständer. Das Modell GO! S2.4
verfügt über einen Haltegri , der gleichzeitig
als Halterung des Topcases (2) dient.
2.12 Fahrzeug auf den Hauptständer
stellen
1. Um das Fahrzeug auf den Hauptständer
zu stellen, muss man den Ausleger des
Hauptständers auf der linken Seite des Rollers
nach unten bewegen. (Pfeil 1)
2. Beide Ständerbeine müssen dabei den Boden
berühren. (Pfeil 2)
3. Steigen Sie auf den Ausleger des
Hauptständers und drücken Sie diesen nach
unten und gleichzeitig ziehen Sie den Haltegri
nach oben bis der Roller sicher auf dem Boden
steht.
Setzen Sie sich niemals auf den Roller, wenn er
auf dem Ständer steht, sonst können Sie das
Fahrzeug beschädigen!
* Kann je nach Modell des Rollers variieren
1
Handle GO! S1.2
3
2
Fahrzeug auf den Hauptständer stellen*
Handle GO! S2.4
1
2
55
Page 56
2.13 Taschenhaken
Der Taschenhaken (1) kann zum Au ängen von
Einkaufstasche(n) benutzt werden.
Der Haken ist mit einer Sicherheitsvorrichtung
ausgestattet, die dazu dient, dass sich die Tasche nicht
löst oder verloren geht.
Ziehen Sie die Hakenteile in die Pfeilrichtungen
auseinander, wenn Sie die Tasche au ängen wollen.
1
56
Beachten Sie, dass schaukelnde Taschen die
Kurvenfahrt erschweren können.
Hängen Sie keine Last von mehr als 3 kg Gewicht am Haken ein.
Taschenhaken
2.14 Beleuchtung
Kontrollieren Sie vor dem Fahrtantritt die Beleuchtung auf Funktion, Beschädigungen und
richtige Einstellung.
• Scheinwerfer (Fernlicht- und Abblendlichtschalter „+” ) und Parklicht
• Blinker vorn und hinten
• Rücklicht
• Bremslicht für die Vorder- und Hinterradbremse
• Kennzeichenbeleuchtung
Da die meisten Leuchtmittel in GOVECS Rollern aus energiesparenden LED-Lampen
bestehen, müssen sie, falls defekt, von Ihrem GOVECS Händler repariert werden.
Page 57
2.15 Bereifung
Kontrollieren Sie die Reifen vor dem Fahrtantritt auf etwaige Beschädigungen oder
Druckverlust.
Zu niedriger Luftdruck oder verschlissene Reifen beeinträchtigen die Rollerleistung beim
Fahren und verringern die Reichweite.
Die Reifen dürfen nur von einem GOVECS Händler ausgetauscht werden.
Den Reifendruck können Sie an jeder Tankstelle kontrollieren und regulieren. Kontrollieren Sie
den Reifendruck wöchentlich und nach längerer Standzeit.
Luftdruckunbeladenbeladen (2 Personen)
vorn2,5 bar2,6 bar
hinten2,5 bar2,8 bar
57
Page 58
2.16 Bremsen
Die Bremsanlage ist eine Sicherheitseinrichtung an Ihrem Fahrzeug. Zu Ihrer eigenen Sicherheit
achten Sie besonders auf den Zustand Ihrer Bremsanlage.
Überprüfen Sie folgende Bestandteile der Bremsanlage vor dem Fahrtantritt:
1. Bremsfl üssigkeitsstand (siehe Punkt 2.17).
2. Dichtheit der Bremsanlage.
3. Funktionskontrolle.
Wenn Sie die Funktion der Bremsen überprüfen wollen, schieben Sie den Roller einige Meter.
Während des Schiebens betätigen Sie die Vorderradbremse und danach die Hinterradbremse.
Bitte halten Sie den Roller bei der Probe gut fest, damit er nicht umfällt.
Achtung! Wartungs- und Reparaturarbeiten an der Bremsanlage dürfen nur von einem
GOVECS Händler durchgeführt werden.
58
Page 59
2.17 Bremsfl üssigkeit kontrollieren
Kontrollieren Sie den Bremsfl üssigkeitsstand
vor jedem Fahrtantritt.
• Fahrzeug auf den Hauptständer stellen
• Lenkung nach links drehen
• Bremsfl üssigkeitstand durch das
Schauglas auf der linken Fahrzeugseite
kontrollieren - der Pegel muss zwischen
der oberen und unteren Kante des
Schauglases liegen.
Wenn keine Bremsfl üssigkeit im Schauglas zu
sehen ist, bedeutet das, dass die Bremsanlage
defekt ist.
Benutzen Sie bis zur Instandsetzung der
Bremsanlage von einem GOVECS Händler
den Roller nicht.
2.18 Riemenspannung kontrollieren
Level
min – max
Schauglas des
Bremsfl üssigkeitsstandes
DieRiemenspannungsollte80-85Hz sein, welchemit einemStandard
Trummetergemessenwerden kann.Bitte kontaktieren Sie Ihre Service-StationzurKontrolle
und Einstellung.
59
Page 60
2.19 Technische Spezifi kationen
GO! S1.2GO! S2.4Bemerkungen
Länge1800mmohne Haltegri
Breite685 mmohne Spiegel
Höhe1120 mmohne Spiegel
Sitzhöhe790 mm
Gewicht~ 140 kg~ 115 kg
Nutzlastmaximal 150 kgmit Beifahrer
Staufach
Gewichtszuladung
Topcase
Gewichtszuladung
(Option)
Reifendruck
Reifengröße130/60-R13
Reifentyp
Glühlampen
vorne 2,5 bar 2,6 bar (2 Personen)
hinten 2,5 bar 2,8 bar (2 Personen)
Leistung Positionslicht 0,9W
Kennzeichenbeleuchtung: LED 12Vin der Ausführung „+”
maximal 5 kg
3 kg
Heidenau K61
Duro DM1017
Duro HF916
Maxxis M6029
Vorne H4 35W 12V
Hinten: LED 12V
Leistung Bremslicht 2,7W
Blinker: LED 12V 1,0W N9t
60
Page 61
GO! S1.2GO! S2.4Bemerkungen
Sicherungen60A, 20A
Übersetzung des
Riemenantriebs
MotorBürstenlos (PMAC)
Batterietyp8 x 12V 20Ah Blei/Gel 72V, 40Ah Lithium-Ion
Batteriespannung nominal 96Vnominal 72V
Details zum Ladegerät
Batterie geschätzten
Lebensdauer
Reichweite50-60 km60-100 km
Ladezeit 4-5 Stunden (95%)
Bremstyp
Bremsfl üssigkeitDOT4
Drehmoment54 Nm
*Abhängig von der Produktions-Charge
96V / 4A, 110-240V
(50/60 Hz)
20 000 km50 000 km
Vorne - Hydraulikscheibenbremse,
hinten – Trommelbremse/Scheibenbremse*
5.69
nicht abnehmbar,
Leistung 220-110V;
6A/220 V
2,5h (80%)
und 3,5-4h (100%)
je nach Fahrweise,
Reifendruck,
Witterungsbedingungen
usw.
61
Page 62
2.20 Die VIN Nummer prüfen
Die VIN Nummer befi ndet sich an zwei verschiedenen Stellen des Rollers: unter der Sitzbank
und unter dem Deckel des Ladegeräts.
1. Um die VIN Nummer unter der Sitzbank prüfen, ö nen Sie die Sitzbank und biegen Sie die
Gummilappenabdeckung zurück.*
2. Die VIN Nummer befi ndet sich auf dem rechteckigen Metallschild.*
2
1
62
* Kann je nach Modell des Rollers variieren
Page 63
• Um die VIN unter dem Kunststo Deckel der Ladegerät Box zu fi nden,
schrauben Sie ihn an vier Stellen auf
(siehe Fotos).
1
2
4
• Nehmen Sie die die Abdeckung
nach dem Abschrauben heraus.
• Die VIN Nummer ist rechts in
dem Rahmen eingestanzt.
Schalten Sie den Roller ab, schalten Sie die Zündung
mit dem Sicherheitsschalter in der Stellung
„Ausgeschaltet" ein.
Der Fahrer muss Batterie aufl aden. Wenn die
Batterie geladen ist, kann der Fahrer weiterfahren.
Der Fahrer muss die Batterie aufl aden. Wenn
die Batterie voll geladen ist, kann der Fahrer
weiterfahren.
Der Fahrer muss die Batterie aufl aden. Wenn
die Batterie voll geladen ist, kann der Fahrer
weiterfahren.
Der Fahrer soll den Roller im Leerlauf (Zündung
eingeschaltet) für 2-3 Minuten laufen lassen, die
Batterie wird balanciert.
Der Fahrer soll den Roller im Leerlauf (Zündung
eingeschaltet) für 2-3 Minuten laufen lassen, die
Batterie wird balanciert.
Der Fahrer muss die Batterie aufl aden. Wenn
die Batterie voll geladen ist, kann der Fahrer
weiterfahren.
64
Page 65
Code MeldungGrenzeTätigkeit
F-05C7
F-05C8
F-05C9
F-0601
F-0602
F-0603
F-0604
High
Curr
Hohe Batteriespannung Warnung
Erhöhung der
Kondensatorspannung Warnung
Niedrige Motorspannung Reduktion
Niedrige Temperatur des
Rollers - Warnung
Hohe Temperatur des
Rollers - Warnung
Hohe Motortemperatur Warnung
Niedrige Motortemperatur
- Warnung
Aufgrund der Erholung der
Batterie
116V
150V
84V - GO! S1.2/GO! S1.2+;
60V - GO! S2.4/GO! S2.4+
-30 ⁰C
80 ⁰C
130 ⁰C
-30 ⁰C
n/a Keine Aktivität notwendig, keine Fehleranzeige.
Der Fahrer soll den Roller im Leerlauf (Zündung
eingeschaltet) für 2-3 Minuten laufen lassen, die
Batterie wird balanciert.
Der Fahrer soll den Roller im Leerlauf (Zündung
eingeschaltet) für 2-3 Minuten laufen lassen, die
Batterie wird balanciert.
Der Fahrer soll den Roller vor der Fortsetzung der
Fahrt auf Raumtemperatur aufwärmen.
Der Fahrer soll den Roller vor der Fortsetzung der
Fahrt auf Raumtemperatur kühlen.
Der Fahrer soll den Motor vor der Fortsetzung der
Fahrt auf Raumtemperatur kühlen.
Der Fahrer soll den Motor vor der Fortsetzung der
Fahrt auf Raumtemperatur aufwärmen.
65
Page 66
3. Fahrzeugpfl ege
Beachten Sie die Pfl egehinweise, um den Roller in gutem Zustand zu erhalten.
• Waschen Sie Ihr Fahrzeug regelmäßig mit einem Schwamm und klarem Wasser.
• Entfernen Sie Insekten nie mit harten Gegenständen oder einem Insektenschwamm, der
den Lack zerkratzen kann.
• Reinigen Sie lackierte Komponenten mit Lackpfl egemittel.
• Reinigen Sie Kunststo teile ausschließlich mit Kunststo pfl egemittel.
• Verwenden Sie keine Korrosionsschutzmittel zum Aufsprühen auf Komponenten der
Bremsanlage, auf lackierte Teile und Kunststo teile.
• Decken Sie Ihren im Freien geparkten Roller mit einer atmungsaktiven Schutzplane ab.
Übliche Kunststo planen erzeugen Kondenswasser unter der Plane, wodurch Korrosion
am Roller entstehen kann.
Verwenden Sie niemals einen Hochdruckreiniger zum Waschen Ihres Rollers.
66
Page 67
4. Auslieferung
4.1 Inspektion vor der Fahrzeugübergabe
Vor der Übergabe des Rollers ist von einem GOVECS Händler folgende Inspektion
durchzuführen:
• Kontrolle des Fahrzeugs auf Beschädigungen beim Transport
• Batterie aufl aden
• Kontrolle und Einstellung des Reifendrucks
• Kontrolle der Beleuchtung auf richtige Einstellung und Funktion
• Kontrolle aller Bedienelemente
• Probefahrt
67
Page 68
4.2 Fahrzeugübergabe
Modell:
Fahrgestellnummer:
Ausstattung:
Name:
Adresse:
PLZ / Ort
Das vorliegende Dokument ist die Grundlage
zur Bearbeitung von Garantieanträgen. Ist das
Garantiedokument nicht oder nur teilweise ausgefüllt,
können die Garantieansprüche nicht berücksichtigt
werden!
68
Telefon:
Handy:
Email:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Page 69
4.3 Garantiebedingungen
1. Die Garantie- und Gewährleistungspfl ichten entsprechen der Rechtsvorschrift (zwei Jahre),
beginnend mit dem Zeitpunkt der Übergabe an den Endverbraucher.
2. Für die Batterie gelten folgende Garantiebestimmungen:
a) Gel – 80% des Standes nach 450 Zyklen oder zwei Jahre, was immer zuerst eintri t;
b) Lithium – 70% des Standes nach 700 Zyklen oder zwei Jahre, was immer zuerst eintri t.
3. Mängel, die nicht innerhalb der festgelegten Frist bei einem autorisierten GOVECS
Fachhändler angemeldet wurden, können keinen Anspruch auf Garantie begründen.
4. Von der Garantie werden Verschleißteile (z.B. Beleuchtung, Glühlampen, Reifen,
Bremsbeläge und -scheiben) nicht abgedeckt.
5. Die GOVECS GmbH - im folgenden GOVECS genannt - entscheidet, ob fehlerhafte Teile
ausgetauscht oder nachgebessert werden.
6. Der Garantieanspruch steht in folgenden Fällen nicht zu:
a) der Mangel resultiert aus vorschriftswidriger Handhabung, insbesondere aus
Überlastung des Fahrzeugs durch den Endverbraucher;
b) der Endverbraucher lässt die Inspektion oder Reparatur gemäß Serviceheft in einer
von GOVECS nicht autorisierten Werkstatt durchführen;
c) das Fahrzeug wurde verändert, umgebaut oder mit Teilen nachgerüstet, die von
GOVECS als Ausstattung des Rollers nicht zugelassen sind;
d) das Fahrzeug wurde bei Motorsportveranstaltungen eingesetzt;
e) die Betriebs-, Pfl ege- und Wartungsanleitungen aus diesem Handbuch wurden nicht
beachtet.
7. Von den vorstehenden Garantiebedingungen abweichende Regelungen bedürfen zu ihrer
Wirkung der schriftlichen Zustimmung von GOVECS.
69
Page 70
Von der Garantie sind folgende Teile ausgenommen:
• Leuchtmittel
• Bremsbeläge und -scheiben
• Reifen
• Zubehör, das nicht zur Serienausstattung gehört
Hiermit akzeptiere ich die in dem
vorliegenden Dokument festgelegten
Garantiebedingungen. Das Fahrzeug
wurde von mir in einem einwandfreiem
Zustand abgenommen. Der Verkäufer
hat mir die Garantiebedingungen
erläutert.
Unterschrift des Kunden
70
Page 71
4.4 Inspektion
Die Inspektion ist ca.100 km vor oder nach dem vorgeschriebenen Inspektionstermin
vorzunehmen, mindestens jedoch 1x je Jahr.
Inspektion
500 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
15000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
5000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
20000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
10000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
25000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
71
Page 72
Inspektion
30000 km
Inspektion
35000 km
Inspektion
40000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
45000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
60000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
50000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
65000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
55000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
70000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
72
Page 73
Inspektion
75000 km
Inspektion
80000 km
Inspektion
85000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
90000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
105000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
95000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
115000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
100000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
Inspektion
125000 km
km:
Datum, Unterschrift,
Stempel GOVECS Fachhändler
73
Page 74
5. Tipps
Der GOVECS Fachhändler möchte Sie komplett beraten und Ihr Fahrzeug fachmännisch
warten.
Nachstehend fi nden Sie einige Hinweise bezüglich der Kontrolle und Reparatur.
1. Lassen Sie Ihren Roller ausschließlich bei einem autorisierten GOVECS Fachhändler
kontrollieren und Instandsetzen.
2. Vereinbaren Sie den Termin mit dem Werkstattleiter.
3. Klären Sie die durchzuführenden Arbeiten direkt vor Ort oder erstellen Sie eine
entsprechende Liste.
4. Klären Sie das, was Ihnen unklar ist, mit dem Werkstattleiter.
5. Erteilen Sie klare Aufträge.
6. Fragen Sie im Voraus nach den voraussichtlichen Kosten.
7. Hinterlegen Sie Ihre Telefonnummer, damit der GOVECS Händler Sie kontaktieren kann.
8. Legen Sie eine Preisgrenze für etwaige zusätzliche Arbeiten fest.
9. Bei Fragen kontaktieren Sie Ihren GOVECS Fachhändler.
74
10. Halten Sie die regelmäßigen Inspektionsintervalle Ihres GOVECS Roller ein.
Page 75
GOVECS GO! S1.2 (+)
GO! S2.4 (+)
MANUAL DE USUARIO
I. LIBRO DE MANTENIMIENTO
www.govecs.com
Page 76
S
Querido usuario del escúter GOVECS
Nos complace mucho tu decisión de comprar un escúter de la marca GOVECS y deseamos darte
la bienvenida entre el numeroso grupo de usuarios de escúteres GOVECS.
Este manual contiene instrucciones referentes al uso correcto, mantenimiento y cuidado de tu
escúter GOVECS. Para tu propia seguridad y comodidad, recomendamos que leas atentamente
estas instrucciones antes de utilizar el escúter.
Seguir las instrucciones de mantenimiento, cuidado y técnicas de uso recogidas en este manual,
así como controles periódicos en talleres autorizados de la marca GOVECS garantizan el
funcionamiento sin averías, manteniendo el valor y garantía.
E
Deseamos una conduccion segura y comoda!
76
Page 77
S
Indice de contenidos
1. Instrucciones referentes a una
conducción segura
1.1 Antes de iniciar la marcha
1.2 Ropa
1.3 Técnicas de conducción
1.4 Transporte de cargas y pasajeros
1.5 Después de terminar la marcha.
2. Equipamiento del vehículo
2.1 Lateral izquierdo del vehículo
2.2 Lateral derecho del vehículo
2.3 Elementos de control
2.4 Contacto
2.5 Velocímetro.
2.6 Caja izquierda de conmutadores
2.7 Caja derecha de conmutadores
2.8 Acelerador
2.9 Guantera
2.10 Carga de batería
2.11 Agarre del pasajero
2.12 Colocar vehiculo en soporte central
2.13 Gancho para bolsas
2.14 Iluminación
2.15 Neumáticos
2.16 Frenos
2.17 Comprobar nivel de líquido de frenos
2.18 Comprobar tensado de correa
2.19 Especifi cación Técnica
2.20 Cómo comprobar el número VIN
del vehículo
2.21 Códigos de informacion del
controlador de motor
E
3. Cuidado del vehículo
4. Entrega del vehículo
4.1 Controles antes de entregar el
vehículo
4.2 Recepción del vehículo
4.3 Condiciones de garantía
4.4 Inspecciones técnicas
5. Consejos
77
Page 78
S
1. Indicaciones de seguridad:
1.1 Tareas a realizar antes de conducir
Antes de iniciar la marcha, asegurate que:
• el enchufe de carga está desconectado
• la batería está cargada
• los focos, intermitentes y bocina funcionan correctamente
• los espejos están bien colocados
• los neumáticos tienen la presión adecuada de aire y el dibujo de neumático es bueno,
• los frenos funcionan (empujando el escúter, intenta frenar)
• el nivel del líquido de frenos es correcto, las pastillas de frenos no están gastadas,
E
• el manillar se puede girar a la derecha e izquierda sin resistencia
• la correa está bien tensada
1.2 Ropa
• Hay que vestir ropa adecueda y siempres llevar casco
• La ropa debe ser cómoda y ajustada
• Utilizar calzado adecuado (no utilizar calzado con tacón alto, chanclas, calzado abierto o
similar)
Una ropa inadecuada puede ser peligrosa durante la marcha.
78
Page 79
S
1.3 Técnicas de conducción
• Conducir con cuidado y precaución
• Sujetar manillar con ambas manos
• El pasajero y conductor deben inclinarse juntos en curvas
• Prestar especial atención al conducir por calzadas húmedas o poco fi rmes.
• Prestar atención al comportamiento anómalo del vehículo
1.4 Transporte de cargas y pasajeros
• Para transportar objetos o bolsas, utilizar solamente el cofre superior, la guantera o
gancho para bolsa. La carga máxima del cofre superior es de 5 kg
• No superar la carga máxima del escúter (150 kg).
• El escúter pueden montar 2 personas
1.5 Después de terminar la marcha
• Comprobar la carga de batería
Conducir con batería baja reduce su durabilidad.
Se puede prolongar la durabilidad de batería, utilizando cargador original de Govecs.
No hay riesgo de sobrecargar la batería, porque el cargador se desconecta solos
(aunque funcione el ventilador).
E
79
Page 80
S
2. Equipamiento del vehículo
4
2.1 Izquierdo del vehículo
1
2
2
3
1. Espejo izquierdo
2. Espejo derecho
3. Velocímetro.
4. Contacto
5. Asiento
6. Cierre del asiento
7. Agarre del pasajero
8. Cierre del asiento
9. Amortiguador trasero
E
10. Rueda trasera
11. Soporte central
45
6
7
8
9
10
80
Page 81
S
2.2 Lateral derecho del vehículo
1. Palanca de freno
2. Foco
3. Intermitente delantero
4. Gancho para bolsas
5. Rueda delantera
6. Guantera bajo asiento
7. Cable de alimentacion
8. Luces de posición y freno
9. Intermitente trasero
10. Iluminación de matrícula
(solo versión +)
11. Motor
6
7
8
9
10
1
2
3
4
5
E
11
81
Page 82
S
2.3 Elementos de
4
control
1. Espejo derecho
2. Velocímetro
3. Acelerador
4. Palanca de freno
delantero
5. Caja derecha de
conmutadores
6. Contacto
7. Gancho para bolsas
8. Espejo izquierdo
E
9. Palanca de freno trasero
10. Caja izquierda de
conmutadores
11. Enchufe de
alimentacion 12V
8
9
10
11
1
2
3
4
5
6
7
82
Page 83
S
2.4 Contacto
Contacto Desconectado
• Todas las funciones desconectadas
• El manillar no esta bloqueado
• Se puede empujar el escúter
• El escúter se puede manejar con seguridad
Posición de conducción (vehículo arrancado)
• Todas las funciones activadas
• El escúter está listo para marcha
• No es posible sacar la llave en esta posición
• Girar llave a posición de marcha cuando el
usuario esté sentado en el asiento.
Atencion:
El sonido de motor no se puede escuchar aunque
el acelerador esté activado
Ignición desconectada
E
Posición de marcha
83
Page 84
S
Contacto en Manillar bloqueado
• Todas las funciones desactivadas
• Manillar bloqueado
• El escúter se puede manejar con seguridad
Bloqueo del manillar
1. Girar manillar a topa a la izquierda
2. Introducir llave y girar a la izquierda a posición
de candado
3. Sacar llave
Manillar bloqueado
E
84
Page 85
S
2.5 Velocímetro
4
7
El velocímetro está equipado con las
siguientes funciones e indicadores
1. Foco
2. Intermitente derecho
3. Velocidad de marcha
4. Indicador carga de batería
5. Botón de elección [Elige]
6. Botón de modo [Modo]
7. Reloj
8. Recorrido total/diario
9. Intermitente izquierdo
10. Indicador de seńalde batería
11. Indicador de carga
9
1
2
2
3
4
E
10
11
5
6
7
8
85
Page 86
S
Manejo de elementos de control
Cambiar entre recorrido total (odo) y diario (viaje).
Mantener pulsado el botón modo (6) durante 1 segundo cambia el contador total (odo) a
contador diario (viaje).
Mantener pulsado el botón de elección durante 3 segundos (5) borra el contador de recorrido de
viaje.
Pulsando botones modo (6) y elección (5) durante 3 segundos cambia la unidad de velocidad de
km/h a mph (millas por hora) o al revés.
E
Ajuste del reloj
Para ajustar el reloj, pulsar botón modo (6) hasta que los minutos empiecen a parpadear.
Seguidamente, ajustar los minutos, pulsando botón elegir (5).
Pulsar botón modo (6) para ajustar horas. Para confi rmar ajuste de horas pulsar nuevamente el
botón modo (6).
86
Page 87
S
2.6 Caja izquierda de conmutadores
Activar intermietente desplazando interruptor a la izquierda o derecha (3), dependiendo de
dirección deseada. Para desconectar intermitente, desconectar el botón (2).
1. Conmutador de luces: largas/foco
1* Luz larga / en versión +, conmutador de luz larga.
2. Pulsar botón de señal (para anular).
3. Conectar conmutador de señal
4. Botón de bocina
* Su aspecto puede cambiar dependiendo del modelo
1
2
3
E
1
*
4
87
Page 88
S
2.7 Caja derecha de conmutadores
1. Conmutador de función de marcha
económica
• La función de marcha económica
permite aumentar el alcance del
vehículo.
• Colocando el conmutador en
posición CONECTADO se reduce
la aceleración y consumo de
energía, incrementando el
alcance.
3
1
2
E
2. Interruptor de seguridad
El interruptor de seguridad debe estar situado a la izquierda al girar la llave de
ignición! Activada la ignición, colocar el interruptor en posición a la derecha.
El escúter está activado correctamente. En caso contrario, en el velocímetro
aparecerá mensaje de error F-0884.
La función de marcha económica no infl uye sobre la velocidad máxima.
2.8 Acelerador
La velocidad se puede controlar girando el acelerador.
88
Page 89
S
2.9 Guantera
1. Guantera
2. Cierre del asiento
• Para desbloquear asiento, introducir
y girar llave a la izquierda, levantar
asiento.
• Para cerrar, presionar asiento, hasta
que quede bloqueado
• Carga máxima en guantera de 5 kg,
Atención!
No coloque nunca las llaves en la
guantera antes de cerrar el asiento.
1
2
E
Guantera *
* Su aspecto puede cambiar dependiendo del modelo
89
Page 90
S
2.10 Carga de batería
1. Cable de carga (en guantera bajo asiento)
2. Conecta el cable CEE7-VII al fi nal del cable de carga.
1
GO! S1.2GO! S2.4
Parpadea0-80% cargado-
Iluminada80-99% cargado80-90% cargado
Apagada100 % cargado100% cargado
El cable de carga se puede utilizar con todos los enchufes
E/F o CEE 7/4 o especifi cación 16A/250V.
El tiempo de carga de batería descargada es de 4-5
E
horas. Cargar la batería siempre que sea posible, así se
prolonga su durabilidad
La fase de carga queda notifi cada mediante luz de
batería en velocímetro.Evitar conducir con batería
descargada, puede reducir su durabilidad. No es posible
sobrecargar la batería.
Importante: la batería requiere recarga al menos una vez al mes, si el escúter no se
utiliza.
No carguela batería a unatemperatura inferior a-10grados.
2
90
Page 91
S
2.11 Agarre
3
1
2
El pajero puede utilizar agarre durante la
marcha(1). Además, resulta útil durante la
colocación en soporte centra. Modelo GO!S2.4
dispone de agarre con cofre superior (2).
2.12 Colocar vehículo en soporte
central
1. Ambas patas del soporte deben apoyar sobre el
fi rme (fl echa 2).
2. Para colocar el vehículo sobre soporte central,
hay que presionar su parte inferior situada a la
izquierda (fl echa 1).
3. Presionar soporte hacia abajo, tirando a la vez
del agarre hacia arriba y atrás, hasta que el
escúter esté bien apoyado.
No sentarse en escúter cuando esté apoyado,
puede dañar el soporte central y el vehículo.
Agarre GO! S1.2
1
Agarre GO! S2.4
2
E
3
1
2
*Su aspecto puede variar dependiendo del modelo de escúter.
Colocar vehículo en soporte central *
91
Page 92
S
2.13 Gancho para bolsas
El gancho para bolsas (1) puede ser utilizado para colgar
bolsas con compras.
El gancho dispone de un seguro que evita el
desprendimiento de bolsas.
Para colgar bolsa, abrir gancho según indican las fl echas.
Recuerda que las bolsas pueden difi cultar la marcha
No colgar pesos superiores a 3 kg.
1
Gancho para bolsas
2.14 Iluminación
E
Antes de iniciar la marcha comprobar la iluminacion, su funcionamiento y posibles fallos.
• Faro (interruptor + luces largas y medias) luz de estacionamiento.
• Intermitentes delanteros y traseros
• Luz trasera
• Luz de freno delantero y trasero
• Iluminación de matrícula
Debido a que los escúteres GOVECS han sido equipados con bombillas LED de bajo
consumo, cualquier reparación de la instalación eléctrica debe ser encargada al centro
de venta de GOVECS.
92
Page 93
S
2.15 Neumáticos
Antes de iniciar la marcha, comprobar el estado correcto y presión de neumáticos.
La presión baja de aire o elevado desgaste de neumáticos infl uyen negativamente sobre el
rendimiento del escúter durante la marcha y reducen su alcance.
Los neumaticos pueden ser sustituido solamente en centros de mantenimiento
GOVECS.
La presión de aire puede ser comprobada y regulada en cualquier gasolinera. La presión de aire
debe ser comprobada una vez a la semana o después de estacionamiento prolongado.
presión de aireSin cargaCon carga (2 personas)
Delante2,5 bar2,6 bar
Atras2,5 bar2,8 bar
E
93
Page 94
S
2.16 Frenos
El circuito de frenos es un sistema vital para la seguridad del vehículo y usuario. Para su propia
seguridad, mantener el circuito de frenos en buen estado.
Antes de iniciar la marcha, comprobar el circuito de frenos:
1. Nivel de líquido de frenos (ver punto 2.17).
2. Estanqueidad del circuito de frenos.
3. Control de funcionamiento
Para comprobar el funcionamiento de frenos, empujar el vehículo durante varios metros.
Activar el freno trasero y delantero. Sujetar fi rmemente para que no se caiga el escúter.
E
Atención! Los trabajos de mantenimiento y reparaciones del circuito de frenos, deben
ser realizados solamente en puntos de mantenimiento de GOVECS.
94
Page 95
S
2.17 Comprobar nivel de líquido de frenos
Antes de iniciar la marcha, comprobar siempre
el nivel del líquido de frenos.
• Colocar vehículo en soporte central
• Girar manillar a la izquierda.
• Comprobar nivel del líquido en visera a la
derecha del vehículo.
Comprobar el nivel en visera. Debe situarse
entre la parte superior e inferior de la misma.
La ausencia del líquido indica avería del
circuito de frenos.
El escúter no puede ser utilizado hasta
que sea reparado en un punto de
mantenimiento de Govecs
Visor del nivel del líquido de frenos
2.18 Comprobar tensado de correa
Latensión dela correadebeser80 a 85Hzquese
puedenmedirconunTrummeterestándarpara
medirlas tensionesde la correa.Póngase en contacto
consuestaciónde serviciopara el verifi caciónajuste
deatención.
Nivel
Mín.-máx.
E
95
Page 96
S
2.19 Especifi cación Técnica
GO! S1.2GO! S2.4Observaciones
Longitud1800mmsin agarre
Ancho685 mmsin espejos
Altura1120 mmsin espejos
Altura de asiento790 mm
Peso~ 140 kg~ 115 kg
Capacidad de cargamáximo 150 kg con pasajero
Carga de guantera bajo
asiento
Carga de cofre superior
(opcional)
E
Presión de neumáticos
Tamaño de neumáticos130/60-R13
Tipo de neumáticos
Bombillas
Delante 2,5 bar 2,6 bar (2 personas)
Atras 2,5 bar 2,8 bar (2 personas)
Potencia de luz de posición 0.9 W
Potencia de luz de freno 2.7 W
Intermitentes: LED 12V 1,0W N9t
iluminación de matrícula: LED 12Ven versión +
máximo 5 kg
3 kg
Heidenau K61
Duro DM1017
Duro HF916
Maxxis M6029
Delante: H4 35W 12V
Atrás: LED 12V
96
Page 97
S
GO! S1.2GO! S2.4Observaciones
Fusibles60A, 20A
Transmisión de caja de
cambios
MotorSin cepillo, PMAC
Tipo de batería8 x 12V 20Ah plomo/gel72V, 40Ah iones de litio
Tensión de batería:nominal 96Vnominal 72V
Detalles del cargador
Vida estimada de la
batería
Alcance50-60 km60-100 km
Tiempo de carga4-5 horas (95%)
Tipo de frenos
Líquido de frenosDOT4
Esfuerzo de torsión54 Nm
*Dependede lotesporduction
96V / 4A, 110-240V
(50/60 Hz)
20 000 km50 000 km
Delante - freno hidráulico,
atras - freno de tambor/freno de disco *
5.69
220-110V, 6A/220V
2,5h (80%)
i 3,5-4h (100%)
E
dependiendo de estilo de
conducción, presión de
neumáticos, condiciones
meteorológicas, etc.
97
Page 98
S
2.20 Cómo comprobar el número VIN del vehículo
El número VIN se encuentra en dos sitios diferentes del escúter: bajo el asiento y bajo caja de
carga.
1. Para comprobar el número VIN bajo asiento, abrirlo y doblar la protección de goma de
lámpara.
2. En placa rectanglar de metal bajo asiento se encuentra el número VIN.*
E
1
2
*Su aspecto puede variar dependiendo del modelo de escúter.
98
Page 99
S
• Para encontrar el número VIN bajo
placa de plástico de caja de carga,
hay que quitar tornillos en cuatro
sitios (ver imagen).
1
2
1
3
E
• Después de desatornillar, quitar
placa de plástico.
• El número VIN está grabado a la
derecha del bastidor.
1
99
Page 100
S
2.21 Códigos de informacion del controlador de motor
Cód.comunicadoLimiteFuncionamiento
F-0884 Código de secuencia
F-05C1
F-05C2
Indicador de descarga de
batería - Aviso
Descarga de batería.
Interrupción - Aviso
SOC<3% - GO!S1.2/GO!S1.2+;
SOC<10% - GO!S2.4/GO!S2.4+
SOC<1%
Desconectar escúter y encender ignición
con interruptor de seguridad en posición
Desconectado.
Cargar la batería. Después de cargar
completamente la batería, se puede reanudar la
marcha.
Cargar la batería. Después de cargar
completamente la batería, se puede reanudar la
marcha.
