Govaplast Play Solid post with 2 helms, Set of 6 play posts, Parasol Table, Sandy, Sand sieve User Manual
...Page 1
Govaerts Recycling NV | Kolmenstraat 1324 | B-3570 Alken | [email protected] | www.govaplast.com
1
35
30
122
30 x 35 cm, H 122 cm
+/- 13 kg
Govaerts Recycling NV
Kolmenstraat 1324
3570 Alken, Belgium
www.go vaplas t.com
GP
5
45

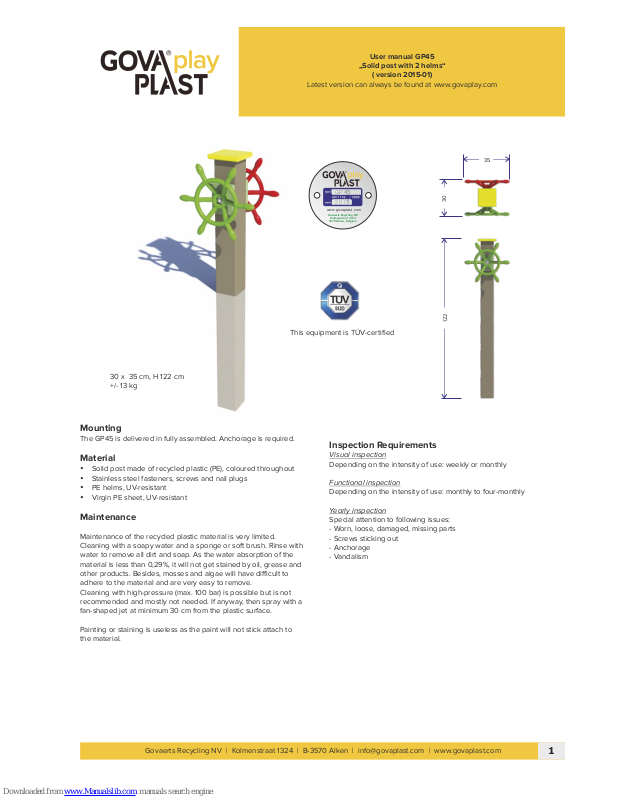

User manual GP45
„Solid post with 2 helms“
( version 2015-01)
Latest version can always be found at www.govaplay.com
Mounting
The GP45 is delivered in fully assembled. Anchorage is required.
Material
Ÿ Solid post made of recycled plastic (PE), coloured throughout
Ÿ Stainless steel fasteners, screws and nail plugs
Ÿ PE helms, UV-resistant
Ÿ Virgin PE sheet, UV-resistant
Maintenance
Maintenance of the recycled plastic material is very limited.
Cleaning with a soapy water and a sponge or soft brush. Rinse with
water to remove all dirt and soap. As the water absorption of the
material is less than 0,29%, it will not get stained by oil, grease and
other products. Besides, mosses and algae will have difficult to
adhere to the material and are very easy to remove.
Cleaning with high-pressure (max. 100 bar) is possible but is not
recommended and mostly not needed. If anyway, then spray with a
fan-shaped jet at minimum 30 cm from the plastic surface.
Painting or staining is useless as the paint will not stick attach to
the material.
Inspection Requirements
Visual inspection
Depending on the intensity of use: weekly or monthly
Functional inspection
Depending on the intensity of use: monthly to four-monthly
Yearly inspection
Special attention to following issues:
- Worn, loose, damaged, missing parts
- Screws sticking out
- Anchorage
- Vandalism
This equipment is TÜV-certified
Page 2
40
60
20
60
50
150 cm
335 cm
330 cm
Govaerts Recycling NV | Kolmenstraat 1324 | B-3570 Alken | [email protected] | www.govaplast.com
2
Installation
This equipment is delivered fully assembled
Safety zone
The safety zone should extend a minimum of 150 cm in all directions from the post.
When installing several posts, safety zones may overlap.
No need for safety surfacing
As the fall height is less than 60 cm, a shock absorbing safety surface is not required.
Anchorage in a loose ground (sand, grass, bark, …)
Anchorage should be made with a sand-cement mixture
with conical shape.
Ground level
This equipment is TÜV-certified
Page 3
TÜV SÜD Benelux
Bedrijvencentrum De Malt
Leuvensesteenweg 350
B – 3190 Boortmeerbeek
Tel. +32 (0)15 50 96 30
TYPE GOEDKEURING CERTIFICAAT
CERTIFICAT DE CONFORMITE
Z-NL-14-09-5123-25-700 849
TÜV SÜD BENELUX – D-P-BNL-049 Rev.2
PAGINA 1 VAN 3
Notice: This certificate is subject to terms and conditions overleaf. Any significant change in design or construction may render
this certificate invalid. The validity date relates to the Type Approval Certificate and not to the approval of equipment/systems
installed.
Met dit certificaat wordt verklaard dat het – Ce certificat déclare que
Paal met 2 roeren – Piquet avec 2 gouvernails
met als type aanduiding – avec identification
GP45
geleverd door – délivré par
Govaplast - Govaplay
Kolmenstraat 1324, 3570 Alken Belgique
voldoet aan de eisen gesteld in – répond aux exigences de:
Décret du 94-699 du 10 août 1994 fixant les exigences relatives aux équipements d’aires collectives
de jeu
is gebaseerd op volgende beoordelingscriteria – est basé sur les critères d’évaluation
NEN-EN 1176:2008
NEN 1177
Ce certificat est publié par TÜV SÜD Benelux bvba, approprié pour La France lors du journal officiel
30.07.2010
Opgemaakt te – Lieu: Baal
Op datum van – Date: 19-09-2014
Naam – Nom: Astrid De Beukelaer
Naam – Nom: Esther de Bièvre
Functie – Fonction: Expert Playground Equipment Functie – Fonction: Expert Playground Equipment
Handtekening – Signature:
Handtekening – Signature:
Govaerts Recycling NV | Kolmenstraat 1324 | B-3570 Alken | [email protected] | www.govaplast.com
3
Page 4
TÜV SÜD Benelux
Bedrijvencentrum De Malt
Leuvensesteenweg 350
B – 3190 Boortmeerbeek
Tel. +32 (0)15 50 96 30
TYPE GOEDKEURING CERTIFICAAT
CERTIFICAT DE CONFORMITE
Z-NL-14-09-5123-25-700 849
TÜV SÜD BENELUX – D-P-BNL-049 Rev.2
PAGINA 2 VAN 3
Notice: This certificate is subject to terms and conditions overleaf. Any significant change in design or construction may render
this certificate invalid. The validity date relates to the Type Approval Certificate and not to the approval of equipment/systems
installed.
Product omschrijving – Description du produit
Piquet avec 2 gouvernais est un piquet où les enfants peuvent jouer.
Typenummer – Type: GP45
Afmetingen – Dimensions: 350 x 300 x 1220 mm
Toepassingen en beperkingen – Applications et restrictions
Dit attest heeft enkel betrekking tot het geïnspecteerde speeltoestel. Het rapport met nummer
P-B-14-03-700 805-01 bevat alle opmerkingen over dit speeltoestel.
Dit certificaat respecteert de richtlijnen en maatregelen die zijn opgenomen in het logboek van de
fabrikant.
Wij houden eraan de uitbaters er attent op te maken dat zij op gepaste tijdstippen inspecties en
onderhoud moeten uitvoeren en dit te documenteren, teneinde de toestellen en hun omgevingen in
een goede staat te behouden.
Alle referenties naar documenten van het speeltoestel GP45 werden gecontroleerd.
Alle aanpassingen aan het geïnspecteerde speeltoestel, aan zijn samenstelling en de manier van
samenstellen moeten voorgelegd worden aan TÜV SÜD Benelux en kunnen leiden tot een
aanpassing van het certificaat.
Het is de taak van de fabrikant en/of de leveranciers om ervoor te zorgen dat alle gefabriceerde
speeltoestellen van hetzelfde type als beschreven in dit certificaat conform zijn aan het model waarop
dit certificaat gebaseerd is.
Cette attestation porte exclusivement sur le seul équipement d’aire collective de jeux soumis à
l’examen / l’essai faisant l’objet du rapport d’essai/d’examen référence P-B-14-03-700 805-01
La conformité mentionnée ci-dessus est soumise au respect des règles d’implantation définies dans la
notice du fabricant.
On tient à signaler aux exploitants que des contrôles et d’entretiens des appareils sont obligatoire, afin
de maintenir les appareils en bon état.
Références des documents du dossier numéro GP45 sont contrôlées.
Toute modification de l’équipement testé, de sa configuration (pièces détachées, etc.) et de ses
assemblages doivent faire l'objet d’une demande d’extension d’attestation.
Il appartient au fabricant et/ou distributeur de s’assurer que tous les équipements de même type qu’il
fabrique et/ou installe sont conformes au modèle bénéficiant de la présente attestation de conformité
ou certificat de conformité.
Govaerts Recycling NV | Kolmenstraat 1324 | B-3570 Alken | [email protected] | www.govaplast.com
4
Page 5
TÜV SÜD Benelux
Bedrijvencentrum De Malt
Leuvensesteenweg 350
B – 3190 Boortmeerbeek
Tel. +32 (0)15 50 96 30
TYPE GOEDKEURING CERTIFICAAT
CERTIFICAT DE CONFORMITE
Z-NL-14-09-5123-25-700 849
TÜV SÜD BENELUX – D-P-BNL-049 Rev.2
PAGINA 3 VAN 3
Notice: This certificate is subject to terms and conditions overleaf. Any significant change in design or construction may render
this certificate invalid. The validity date relates to the Type Approval Certificate and not to the approval of equipment/systems
installed.
Documenten – Documents
Gebruikshandleiding - Mode d’emploi: GH_GP45
Technisch constructie dossier - Dossier de construction
Markering van het product – Marquage du produit
Elk toestel dient te worden gemarkeerd met – Chaque appareil doit être marquée avec:
* Naam en adres van de leverancier – Nom et adresse du fournisseur
* Bouwjaar – Année de construction
* Type – Type
* Leeftijd – tranche d’âge
* Vermelding – mention “Conforme aux exigences de sécurité”
Foto - Photo
Einde certificaat – Fin du certificat
Govaerts Recycling NV | Kolmenstraat 1324 | B-3570 Alken | [email protected] | www.govaplast.com
5
