Gossen Metrawatt SLP 120-20, SLP 120-40, SLP 120-80, 32 N 20 R 10, 32 N 40 R 6 User guide [de]

Bedienungsanleitung

SLP-KONSTANTER 32N

Serien SLP 120 /SLP 240 / SLP 320
Analog steuerbare Laborstromversorgung

13024

12/3.18

2 GMC-I Messtechnik GmbH

Inhalt

Seite

Erstinspektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Warnungen und Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Wichtige Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

1 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.1 Anwendungsbereich und Ausstattung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.2 Funktionelle Eigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.3 Optionen und Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.4 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.4.1 Allgemeine Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

1.4.2 Elektrische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

1.4.3 Mechanische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

2 Betriebsvorbereitungen und Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2.1 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2.2 Lastanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2.3 Fühlerbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2.4 Einbau in 19''-Geräteschrank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

2.5 Kombination zu einem Mehrfach-Tischgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

3 Bedien-, Anzeige- und Anschlusselemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

4 Einstellen der Ausgangswerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.1 Ausgangsspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.1.1 Uout – aktueller Spannungsmesswert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.1.2 Ulim – Grenzwert für Uset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.1.3 Uset – Spannungssollwert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.2 Ausgangstrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

4.2.1 Iout – aktueller Strommesswert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

4.2.2 Ilim – Grenzwert für Iset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

4.2.3 Iset – Stromsollwert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.3 OUTPUT – Ein- und Ausschalten des Leistungsausgangs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5 Steuerung über die analoge Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

5.1 Anschlussbelegung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

5.2 Statussignal-Ausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

5.3 Trigger-Eingang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

5.4 Steuerung der Ausgangsspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

5.5 Steuerung des Ausgangsstromes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

5.6 Spannungsmonitor-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

5.7 Strommonitor-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

5.8 Parallelschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

5.8.1 Direkte Parallelschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

5.8.2 Master-Slave-Parallelschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

5.9 Serienschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

5.9.1 Direkte Serienschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

5.9.2 Master-Slave-Serienschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

5.10 Variieren des Ausgangs-Innenwiderstandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

6 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

7 Bestellangaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

8 Reparatur- und Ersatzteil-Service

Kalibrierzentrum und Mietgeräteservice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

9 Produktsupport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

GMC-I Messtechnik GmbH 3

Erstinspektion

Wichtige Warnungen

Sofort nach Erhalt packen Sie bitte den KONSTANTER und das mit-
gelieferte Zubehör aus und überprüfen es hinsichtlich Vollständig­keit und Unversehrtheit.

Auspacken

☞ Beim Auspacken des Gerätes sind außer der üblichen Sorgfalt

im Umgang mit elektronischen Geräten keine weiteren Regeln
zu beachten.

☞ Der KONSTANTER wird in recyclebarer Verpackung geliefert, die

gemäß Prüfung einen ausreichenden Transportschutz gewähr­leistet. Bei einer Wiederverpackung ist diese oder eine äquiva­lente Verpackung zu wählen.

Sichtprüfung

☞ Vergleichen Sie die auf Verpackung und/oder Typenschild

angebrachte Bestellnummer/Typbezeichnung mit den Anga­ben auf den Lieferpapieren.

☞ Stellen Sie fest, ob alle Zubehörteile geliefert worden sind

( Kap. 1.3 Optionen und Zubehör).

☞ Untersuchen Sie die Verpackung sowie die Mechanik von

Gerät und Zubehör nach eventuellen Transportschäden.

Reklamationen

Stellen Sie Beschädigungen fest, reklamieren Sie dies sofort beim
Transporteur (Verpackung aufbewahren!). Bei sonstigen Mängeln
oder im Servicefall, benachrichtigen Sie bitte unsere für Sie
zuständige Vertretung oder wenden Sie sich direkt an die auf der
letzten Seite angegebene Adresse.

Warnungen und Sicherheitshinweise

Der KONSTANTER ist gemäß den in den Technischen Daten aufge-
führten elektrischen Sicherheitsvorschriften als Gerät der
Schutzklasse I aufgebaut und geprüft und hat das Werk in sicher­heitstechnisch einwandfreiem Zustand verlassen. Um diesen
Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Hinweise und Warnvermerke beachten,
die in dieser Betriebsanleitung enthalten sind. Sie sind durch fol­gende Überschriften gekennzeichnet:

ACHTUNG!

Ein Bedienungshinweis, eine praktische Anwendung usw., die unbedingt
eingehalten werden muss, um eine Beschädigung des KONSTANTERs, zu
vermeiden und den korrekten Betrieb zu gewährleisten.

WARNUNG!

Ein Bedienungsvorgang, eine praktische Anwendung usw., die unbedingt
eingehalten werden muss, um den Sicherheitsschutz des KONSTANTERs
zu erhalten und eine Verletzung von Personen zu verhindern.
Die wichtigsten Warnungen sind nachfolgend zusammengefasst aufge­führt. Innerhalb der Bedienungsanleitung wird an den zutreffenden Stellen
auf diese Warnungen verwiesen.

WARNUNG I – Schutzerdung

Der

KONSTANTER darf nur mit angeschlossenem Schutzleiter betrie-

ben werden. Jegliche Unterbrechung des Schutzleiters innerhalb
oder außerhalb des KONSTANTERs oder Lösen des Schutzleiteran-
schlusses kann dazu führen, dass der KONSTANTER gefahrbringend
wird. Absichtliche Unterbrechung ist untersagt.
Der Netzanschluss erfolgt über ein 3-adriges Kabel mit Netz­stecker. Dieser darf nur in eine entsprechende Steckdose mit
Schutzkontakt eingeführt werden. Die Schutzwirkung darf nicht
durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben
werden.

WARNUNG II – Beeinträchtigter Sicherheitsschutz

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich
ist, muss der KONSTANTER außer Betrieb gesetzt und gegen unab-
sichtlichen Betrieb gesichert werden. Es ist anzunehmen, dass ein
gefahrloser Betrieb nicht mehr möglich ist,

 wenn der KONSTANTER sichtbare Beschädigungen aufweist,
 wenn der
 nach längerer Lagerung außerhalb der spezifizierten Lagerbe-

dingungen,

 nach schweren Transportbeanspruchungen.

WARNUNG III – Öffnen von Gehäuseabdeckungen

Beim Öffnen von Gehäuseabdeckungen können spannungsfüh­rende Teile freigelegt werden, solange der
schlossen ist.
Das Berühren dieser freigelegten spannungsführenden Teile ist in
höchstem Maße lebensgefährlich.
Gehäuseabdeckungen dürfen daher nur von einer Fachkraft geöff­net oder entfernt werden, die mit den damit verbundenen Gefah­ren vertraut ist.

WARNUNG IV – Reparatur durch eine Fachkraft

Beim Öffnen von Gehäuseabdeckungen können spannungsfüh­rende Teile freigelegt werden, solange der KONSTANTER ange-
schlossen ist.
Wartungs- und Reparaturarbeiten sowie geräteinterne Abgleiche
dürfen nur von einer Fachkraft durchgeführt werden, die mit den
damit verbundenen Gefahren vertraut ist.
Sofern möglich, muss vor diesen Arbeiten der
allen externen Spannungsquellen getrennt werden. Anschließend
5 Minuten warten, damit die internen Kondensatoren sich auf
ungefährliche Spannungswerte entladen können.

WARNUNG V – Ersatz von Sicherungen

Verwenden Sie beim Austausch defekter Sicherungen nur solche
des angegebenen Typs und der angegebenen Nennstromstärke
(siehe Technische Daten bzw. Typenschildangabe).
Jegliche Manipulation an den Sicherungen und am Sicherungshal­ter ("Flicken" von Sicherungen, Kurzschließen des Sicherungshal­ters etc.) ist unzulässig.

KONSTANTER nicht mehr arbeitet,

KONSTANTER ange-

KONSTANTER von

4 GMC-I Messtechnik GmbH

1 Technische Beschreibung

1.2 Funktionelle Eigenschaften

1.1 Anwendungsbereich und Ausstattung

Die SLP-KONSTANTER (Single-Output Laboratory Power Supplies)
sind einkanalige Laborstromversorgungen für den universellen Ein­satz in Forschung, Entwicklung, Produktion, Ausbildung und Ser­vice.

Die KONSTANTER halten wahlweise Spannung oder Strom konstant und
können durch den ”Auto-ranging”-Ausgang ihre Nennleistung von
120 W bzw. 240 W über einen weiten Bereich abgeben.

Die manuelle Einstellung von Spannung und Strom erfolgt präzise
mittels 10-Gang-Potentiometern. Deren Einstellbereich kann mit­tels Schraubendreher reduziert werden, um versehentliches Ein­stellen unerwünscht hoher Werte zu verhindern.

Zwei große 3½stellige LED-Digitalanzeigen stellen Ausgangsspannung
bzw. -strom dar und können auf Sollwertanzeige umgeschaltet wer­den - besonders vorteilhaft zur Stromeinstellung. Regelartanzeigen
signalisieren den jeweiligen Betriebszustand.

Der erdfreie, front- und rückseitig vorhandene Ausgang kann per
Tastendruck oder per Signal an der serienmäßigen, analogen
Schnittstelle ein-/ausgeschaltet werden. Beim Anschließen von
Fühlerleitungen wird automatisch auf Fernfühlen umgeschaltet.

Das robuste Metallgehäuse ist oben und unten geschlossen und
besitzt Aufstellfüße sowie einen rückseitigen Aufstellschutz.

Mit wenigen Handgriffen lassen sich mehrere Gehäuse fest mitein­ander verbinden, um eine mehrkanalige Einheit zu bilden. Da auch
eine Netz-Ausgangsbuchse vorhanden ist, benötigt die Einheit nur
eine Netzzuleitung, welche mittels Jumper-Netzkabel (Zubehör)
weitergeführt wird. Über entsprechende Adapter ist auch der Ein­bau in 19“-Racks möglich.

Einstellbare Funktionen

❑ Spannungs- und Stromsollwert
❑ Grenzwert für Spannungs- und Stromeinstellbereich
❑ Ein/Ausschalten des Ausgangs

Anzeigefunktionen

❑ Spannungs-/Strommesswert
❑ Spannungs-/Stromsollwert
❑ aktuelle Regelart (CC/CV)

Schutz- und Zusatzfunktionen

❑ Verpolungsgeschützte Fühleranschlüsse mit automatischer

Aktivierung (Auto-sensing)

❑ Übertemperaturschutz
❑ Ausgangsverpolungsschutz
❑ Einschaltstrombegrenzung
❑ Temperaturgeregelter Lüfter
❑ Master-Slave-Verkopplung

1.3 Optionen und Zubehör

Optionen

Über die serienmäßige Ausstattung des KONSTANTERs hinaus, sind
keine weiteren Optionen verfügbar.

Mitgeliefertes Zubehör:
Dem KONSTANTER liegen als Zubehör bei:

❑ diese Betriebsanleitung
❑ 1 Netzanschlussleitung (ca. 1,5 m) mit Schutzkontaktstecker

Zusätzlich lieferbares Zubehör:

(Bestellangaben siehe letzte Seite)

❑ 19“-Adapter 1x32N zur Montage eines KONSTANTERs der Serie

SLP in ein 19“-Rack

❑ 19“-Adapter 2x32N zur Montage von zwei KONSTANTERn der

SLP-Serie in ein 19“-Rack

❑ Jumper-Netzkabel, 0,4 m

”Durchschleifen” der Netzversorgung, mit je einem 10-A­Kaltgerätestecker und einer 10-A-Kaltgerätekupplung.

GMC-I Messtechnik GmbH 5

1.4 Technische Daten

U/V

U

Nenn

I/A

I

Nenn

0

0,5 I

Nenn

P

Nenn

Kurzzeit­arbeitsbereich

Spannungs-

Strom-

einstellbereich

einstellbereich

0,5

U

Nenn

1.4.1 Allgemeine Daten

Versorgung

Anschluss Eingang: 10-A-IEC-Kaltgerätestecker

Ausgang: 10-A-IEC-Kaltgerätedose,

Netzspannung 230 V~; +10 / –15 %; 47…63 Hz;
Leistungsaufnahme siehe unter 1.4.2

Einschaltstrom max. 50 A
Netzsicherung 1 x T 4 A / 250 V (6,3 x 32 mm, UL)

intern: 1 x T 5 H / 250 V (5 x 20 mm)

Ausgang

Anschluss

Ausgang frontseitig, 2 x 4 mm-Sicherheitsbuchsen

rückseitig, 6-poliger Schraubklemmen­block, steckbar

Fühler rückseitig, im 6-poligen Schraubklemmen-

block, steckbar

Reglerprinzip Primärschaltregler mit BET-Technologie
Betriebsarten einstellbare Konstantspannungs- /

Konstantstromquelle mit automatischem,
scharfem Übergang

Ausgangs-Isolation Ausgang erdfrei mit “sicherer elektrischer

Trennung” gegen Netzeingang;
max. zul. Potential Ausgang – Erde: 120 V;
Kapazität Ausgang – Erde (Gehäuse): 60 nF

Ausgangs-Arbeitsbereich

ungeschaltet,
nicht abgesichert

S

10 U-MON Messausgang der Ausgangsspannung

(0 ... 10 V entspr. 0 ... U

; Ri = 9,8 k)

nenn

11 I-MON Messausgang des Ausgangsstromes

(0 ... 10 V entspr. 0 ... I

; Ri = 9,4 k)

nenn

Elektrische Sicherheit

Schutzklasse I
Überspannungs-

kategorie II für Netzeingang

I für Ausgang und Schnittstellen

Verschmutzungs­grad 2

Erdableitstrom typ. 2,5 mA

IEC 61010-1:1990 + A1:1992 / DIN EN 61010-1: 1993 /
VDE 0411-1:1994

DIN VDE 0160:1988 + A1:1989 Klasse W1

EN 60950:1992 / VDE 0805:1990

Schutzart IP 20 für Gehäuse nach

IEC 529:1989,
EN 60529:1991,

VDE 0470-1:1992
Potentialtrennung Prüfspannung
Netz/Ausgang – PE 1,35 kV~
Netz – Ausgang 2,7 kV~ (Typprüfung 3,7 kV ~)

Elektromagnetische Verträglichkeit

Produktnorm EN 61326-1:1997 + A1: 1998
Störaussendung EN 55022:1998 Klasse A
Störfestigkeit EN 61000-4-2:1995 Leistungsmerkmal A

EN 61000-4-3:1996 + A1:1998

Leistungsmerkmal B
EN 61000-4-4:1995 Leistungsmerkmal B
EN 61000-4-5:1995 Leistungsmerkmal B
EN 61000-4-6:1996 Leistungsmerkmal B
EN 61000-4-11:1994 Leistungsmerkmal B

Kurzzeitarbeitsbereich:
Bei längerem Betrieb im Kurzzeitarbeitsbe­reich kann der Übertemperaturschutz
ansprechen und den Ausgang abschalten,
(vgl. Kurzzeitleistung unter 1.4.2).

Umgebungsbedingungen

IEC 68-2-6 (’90) Schüttelfestigkeit

(10 ... 55 Hz; 0,3 mm; 1 oct / min;
3 x 30 min)

IEC 68-2-27 (’89) Stoßfestigkeit

Analoge Schnittstelle

Anschluss 11-poliger Schraubklemmenblock, steckbar
Bezugspotential Ausgangs-Minuspol

TRG-Eingang potentialfrei

Anschlussbelegung:

Pin Bezeichnung Funktion

1 SIG1 OUT Statussignal-Ausgang für Ausgang ein / aus

(Open-Collector, max. 30 V / 20 mA)

2 SIG2 OUT Statussignal-Ausgang für Regelart CV / CC

Temperaturbereich Betrieb: 0 ... 50 °C

Luftfeuchtigkeit Betrieb:  75% rel. Feuchte;

Kühlung durch eingebauten Lüfter

(15 g; 11 ms; Halbsinus, 3 x 6 Schocks)

bei > 40 °C Strom-Derating
(vgl. 1.4.2.)

Lagerung: –25 ... +75 °C

keine Betauung

Lufteinlaß: Seitenwände
Luftaustritt: Rückwand

(Open-Collector, max. 30 V / 20 mA)

3TRG IN  digitaler Steuereingang für Ausgang ein / aus
4TRG IN  (Low: < 1 V; High: 4 ... 26 V); potentialfrei

5 15 V Hilfsspannung +15 V / max. 50 mA
6 AGND Bezugspunkt, verbunden mit Ausgang über

reversible Sicherung

7U

8U

9I

6 GMC-I Messtechnik GmbH

 analoger, invert. Spannungs-Steuereingang

set

 analoger Spannungs-Steuereingang

set

+ analoger Stromsteuereingang

set

(0 ... 5 V entspr. 0 ... U

(0 ... 5 V entspr. 0 ... U

(0 ... 5 V entspr. 0 ... I

; Ri = 10 k)

nenn

; Ri = 10 k)

nenn

; Ri = 10 k)

nenn

1.4.2 Elektrische Daten

Elektrische Daten Serie 120 W

Sofern nicht anders vermerkt, sind alle Angaben maximale Betragswerte und gelten im Arbeitstemperaturbereich von 0 ... 50 °C, Nenn­leistungsbereich und Netzspannungsbereich 230 V ± 10 % nach einer Anwärmzeit von 30 Minuten.

Beschreibung (Kurzname) SLP 120-20 SLP 120-40 SLP 120-80
Typ 32 N 20 R 10 32 N 40 R 6 32 N 80 R 3
Ausgangs-Nenndaten Einstellbereich Spannung 0 ... 20 V 0 ... 40 V 0 ... 80 V

Einstellbereich Strom 0 ... 10 A 0 ... 6 A 0 ... 3 A

Dauerleistung bei Tu 40 °C max. 120 W max. 120 W max. 120 W

Kurzzeitleistung für t < 90 s / Tu  25 °C max. 200 W max. 240 W max. 240 W

Strom-Derating bei Tu > 40 °C – 0,25 A / K – 0,15 A / K – 0,07 A / K

Ausgangs-Betriebseigenschaften

Gesamt-Einstellgenauigkeit bei 23 ± 5 °C
bezogen auf 3½-stellige Sollwertanzeige
einschl. Regelabweichung Last / Netz

Statische Regelabweichung
bei 100 % Laständerung

Statische Regelabweichung
bei 10 % Netzspannungsänderung

Restwelligkeit
Ua > 5% U

1)

nenn

1)

1)

1)

1)

Spannung (10 Hz ... 10 MHz)

Strom (10 Hz ... 1 MHz)
Gleichtaktrauschen (10 Hz ... 1 MHz) 0,5 mA
Ausregelzeit (Spannung)

bei Lastsprung 10 ... 90 % I

nenn

(Typische Werte)  I = 80 %

Unter- / Überschwingen bei Lastsprung mit 50 A / ms (Typische Werte)  I = 80 % 400 mV 400 mV 800 mV
Einstellzeit (Spannung)

bei Sollwertsprung 0  100 %
bei Sollwertsprung 100 %  0

Einstellzeit (Strom)
bei Sollwertsprung 0  100 %
bei Sollwertsprung 100 %  0

Kurzschluss / Nennlast
Kurzschluss / Nennlast

Messwertanzeigen (3½-stellig)

Messauflösung Spannung

Messgenauigkeit bei 23 ± 5 °C
bezogen auf den jeweiligen Messwert

Schutzfunktionen

Ausgangs-Überspannungsschutz Ansprechwert 25  1 V 50  2 V 100  4 V
Verpolungsschutz – Belastbarkeit dauernd 10 A 6 A 3 A
Rückspeisefestigkeit dauernd 40 V 80 V 100 V

Allgemeines

Versorgung

1)

Leistungsaufnahme bei Nennlast

bei maximaler Kurzzeitleistung
Wirkungsgrad bei Nennlast > 70 % > 80 % > 80 %
Schaltfrequenz typisch 200 kHz 200 kHz 200 kHz

Artikel-Nummer K220A K221A K222A

1) im Funktionsbereich der Netzeingangsspannung von –10 % bis –15 % vergrößern sich die Regeldaten um ca. Faktor 1,2

Spannung

Strom

Spannung

Strom

Spannung

Strom

0,2 % + 50 mV
0,5 % + 45 mA

15 mV
20 mA

5 mV
8 mA

10 mV
25 mA

To le ra nz

40 mV

200 s

Leerlauf / Nennlast

To le ra nz

Leerlauf / Nennlast

To le ra nz

40 mV
1 ms / 1 ms
1 ms / 1 ms

100 mA
< 5 ms / < 5 ms
< 5 ms / < 5 ms

10 mV

Strom

Spannung

Strom

10 mA

0,15 % + 25 mV

0,5 % + 30 mA

Netzspannung 230 V~ +10 / 15 %

47 ... 63 Hz

280 VA; 180 W

im Standby-Betrieb

45 VA; 15 W

450 VA

0,2 % + 150 mV

0,5 % + 35 mA

10 mV
10 mA

5 mV
5 mA

eff
eff

eff

10 mV
20 mA

0,5 mA

eff
eff

eff

80 mV

200 s

80 mV
1 ms / 1 ms
1 ms / 1 ms

60 mA

< 5 ms / < 5 ms
< 5 ms / < 5 ms

100 mV

10 mA

0,2 % + 120 mV

0,5 % + 25 mA

230 V~ +10 / 15 %

47 ... 63 Hz

280 VA; 150 W

45 VA; 15 W

500 VA

0,2 % + 250 mV

0,5 % + 20 mA

10 mV
10 mA

5 mV
5 mA

10 mV

eff

10 mA

eff

0,5 mA

eff

80 mV

200 s

160 mV
4 ms / 4ms
4 ms / 4ms

30 mA
< 10 ms / < 10 ms
< 10 ms / < 10 ms

100 mV

10 mA

0,2 % + 150 mV

0,5 % + 20 mA

230 V~ +10 / 15 %

47 ... 63 Hz

280 VA; 170 W

45 VA; 15 W

500 VA

GMC-I Messtechnik GmbH 7

Elektrische Daten Serie 240 W

Sofern nicht anders vermerkt, sind alle Angaben maximale Betragswerte und gelten im Arbeitstemperaturbereich von 0 ... 50 °C, Nenn­leistungsbereich und Netzspannungsbereich 230 V ± 10 % nach einer Anwärmzeit von 30 Minuten.

Beschreibung (Kurzname) SLP 240-20 SLP 240-40 SLP 240-80
Typ 32 N 20 R 20 32 N 40 R 12 32 N 80 R 6
Ausgangs-Nenndaten Einstellbereich Spannung 0 ... 20 V 0 ... 40 V 0 ... 80 V

Einstellbereich Strom 0 ... 20 A 0 ... 12 A 0 ... 6 A

Dauerleistung bei Tu 40 °C max. 240 W max. 240 W max. 240 W

Kurzzeitleistung für t < 90 s / Tu  25 °C max. 320 W max. 360 W max. 360 W

Strom-Derating bei Tu > 40 °C – 0,5 A / K – 0,3 A / K – 0,15 A / K

Ausgangs-Betriebseigenschaften

Gesamt-Einstellgenauigkeit bei 23 ± 5 °C
bezogen auf 3½-stellige Sollwertanzeige
einschl. Regelabweichung Last / Netz

Statische Regelabweichung
bei 100 % Laständerung

Statische Regelabweichung
bei 10 % Netzspannungsänderung

Restwelligkeit
Ua > 5% U

1)

nenn

1)

1)

1)

1)

Spannung (10 Hz ... 10 MHz)

Strom (10 Hz ... 1 MHz)
Gleichtaktrauschen (10 Hz ... 1 MHz) 0,5 mA
Ausregelzeit (Spannung)

bei Lastsprung 10 ... 90 % I

nenn

(Typische Werte)  I = 80 %

Unter- / Überschwingen bei Lastsprung mit 50 A / ms (Typische Werte)  I = 80 % 450 mV 450 mV 800 mV
Einstellzeit (Spannung)

bei Sollwertsprung 0  100 %
bei Sollwertsprung 100 %  0

Einstellzeit (Strom)
bei Sollwertsprung 0  100 %
bei Sollwertsprung 100 %  0

Kurzschluss / Nennlast
Kurzschluss / Nennlast

Messwertanzeigen (3½-stellig)

Messauflösung Spannung

Messgenauigkeit bei 23 ± 5 °C
bezogen auf den jeweiligen Messwert

Schutzfunktionen

Ausgangs-Überspannungsschutz Ansprechwert 25  1 V 50  2 V
Verpolungsschutz – Belastbarkeit dauernd 20 A 12 A 6 A
Rückspeisefestigkeit dauernd 40 V 80 V 100 V

Allgemeines

Versorgung

1)

Leistungsaufnahme bei Nennlast

bei maximaler Kurzzeitleistung
Wirkungsgrad bei Nennlast > 68 % > 70 % > 70 %
Schaltfrequenz typisch 200 kHz 200 kHz 200 kHz

Artikel-Nummer K230A K231A K232A

1) im Funktionsbereich der Netzeingangsspannung von –10 % bis –15 % vergrößern sich die Regeldaten um ca. Faktor 1,2

Spannung

Strom

Spannung

Strom

Spannung

Strom

0,2 % + 100 mV

0,5 % + 55 mA

25 mV
30 mA

5 mV

8 mA

15 mV
50 mA

To le ra nz

40 mV
600 s

Leerlauf / Nennlast

To le ra nz

Leerlauf / Nennlast

To le ra nz

40 mV
1 ms / 1 ms
1 ms / 1 ms

200 mA
< 5 ms / < 5 ms
< 5 ms / < 5 ms

10 mV

Strom

Spannung

Strom

10 mA

0,2 % + 50 mV
0,5 % + 25 mA

Netzspannung 230 V~ +10 / 15 %

47 ... 63 Hz

510 VA; 350 W

im Standby-Betrieb

45 VA; 15 W

620 VA

0,2 % + 150 mV

0,5 % + 45 mA

18 mV
30 mA

5 mV
8 mA

eff
eff

eff

15 mV
25 mA

0,5 mA

eff
eff

eff

80 mV
300 s

80 mV
1 ms / 1 ms
1 ms / 1 ms

120 mA
< 5 ms / < 5 ms
< 5 ms / < 5 ms

100 mV

10 mA

0,2 % + 120 mV

0,5 % + 30 mA

0,2 % + 250 mV

0,5 % + 35 mA

18 mV
15 mA

5 mV

5 mA

15 mV

eff

20 mA

eff

0,5 mA

eff

160 mV

200 s

160 mV
4 ms / 4ms
4 ms / 4ms

60 mA
< 10 ms / < 10 ms
< 10 ms / < 10 ms

100 mV

10 mA

0,2 % + 120 mV

0,5 % + 25 mA

100  4 V

230 V~ +10 / 15 %

47 ... 63 Hz

500 VA; 340 W

45 VA; 15 W

690 VA

230 V~ +10 / 15 %

47 ... 63 Hz

500 VA; 340 W

45 VA; 15 W

690 VA

8 GMC-I Messtechnik GmbH

Elektrische Daten Serie 320 W

Sofern nicht anders vermerkt, sind alle Angaben maximale Betragswerte und gelten im Arbeitstemperaturbereich von 0 ... 50 °C, Nenn­leistungsbereich und Netzspannungsbereich 230 V ± 10 % nach einer Anwärmzeit von 30 Minuten.

Beschreibung (Kurzname) SLP 320-32
Typ 32 N 32 R 18
Ausgangs-Nenndaten Einstellbereich Spannung 0 ... 32 V

Einstellbereich Strom 0 ... 18 A

Dauerleistung bei Tu 40 °C max. 320 W

Kurzzeitleistung für t < 90 s / Tu  25 °C max. 430 W

Strom-Derating bei Tu > 40 °C – 0,5 A / K

Ausgangs-Betriebseigenschaften

Gesamt-Einstellgenauigkeit bei 23 ± 5 °C
bezogen auf 3½-stellige Sollwertanzeige
einschl. Regelabweichung Last / Netz

Statische Regelabweichung
bei 100 % Laständerung

Statische Regelabweichung
bei 10 % Netzspannungsänderung

Restwelligkeit
Ua > 5% U

1)

nenn

1)

1)

1)

1)

Spannung (10 Hz ... 10 MHz)

Strom (10 Hz ... 1 MHz)
Gleichtaktrauschen (10 Hz ... 1 MHz) 0,5 mA
Ausregelzeit (Spannung)

bei Lastsprung 10 ... 90 % I

nenn

(Typische Werte)  I = 80 %

Unter- / Überschwingen bei Lastsprung mit 50 A / ms (Typische Werte)  I = 80 % 450 mV
Einstellzeit (Spannung)

bei Sollwertsprung 0  100 %
bei Sollwertsprung 100 %  0

Einstellzeit (Strom)
bei Sollwertsprung 0  100 %
bei Sollwertsprung 100 %  0

Kurzschluss / Nennlast
Kurzschluss / Nennlast

Messwertanzeigen (3½-stellig)

Messauflösung Spannung

Messgenauigkeit bei 23 ± 5 °C
bezogen auf den jeweiligen Messwert

Schutzfunktionen

Ausgangs-Überspannungsschutz Ansprechwert 40  1 V
Verpolungsschutz – Belastbarkeit dauernd 20 A
Rückspeisefestigkeit dauernd 64 V

Allgemeines

Versorgung

1)

Leistungsaufnahme bei Nennlast

bei maximaler Kurzzeitleistung
Wirkungsgrad bei Nennlast > 69 %
Schaltfrequenz typisch 200 kHz

Artikel-Nummer K234A

1) im Funktionsbereich der Netzeingangsspannung von –10 % bis –15 % vergrößern sich die Regeldaten um ca. Faktor 1,2

Spannung

Strom

Spannung

Strom

Spannung

Strom

0,2 % + 150 mV

0,5 % + 50 mA

30 mV
40 mA

10 mV
20 mA

30 mV

50 mA

(Ua > 10% U

eff

To le ra nz

64 mV

500 s

Leerlauf / Nennlast

To le ra nz

Leerlauf / Nennlast

To le ra nz

64 mV
1 ms / 1 ms
1 ms / 1 ms

180 mA
< 5 ms / < 5 ms
< 5 ms / < 5 ms

100 mV

Strom

Spannung

Strom

10 mA

0,2 % + 120 mV

0,5 % + 40 mA

Netzspannung 230 V~ +10 / 15 %

47 ... 63 Hz

650 VA; 460 W

im Standby-Betrieb

50 VA; 15 W

770 VA

eff

)

nenn

eff

GMC-I Messtechnik GmbH 9

1.4.3 Mechanische Daten

Maßangaben in mm

CC

CV

DISPLAY

Volt

Amp

Iset

Uset

POWER

OFF

ON

Uset/Iset

240W

40V

12A

20V/12A

40V/6A

OUTPUT

Ulim Ilim

230V 50-60Hz
FUSE T4/250V

OUTPUTANALOG INTERFACE

SIG1 OUT

SIG2 OUT

TRG IN

TRG IN

15V

AGND

Uset

Uset

Iset

U-MON

I-MON

SENSE

+

-

SENSE

+

-

+

-

+

+

-

+

397,5

221,5

380,5

88

14

Bauform

Tischgerät, geeignet für Rack-Montage

Abmessungen siehe auch Maßzeichnung
(B x H x T) 221,5 x 102 x 397,5 mm
Für 19”-Rack ½19” x 2 HE x 400 mm

Gewicht ca. 2,8 kg

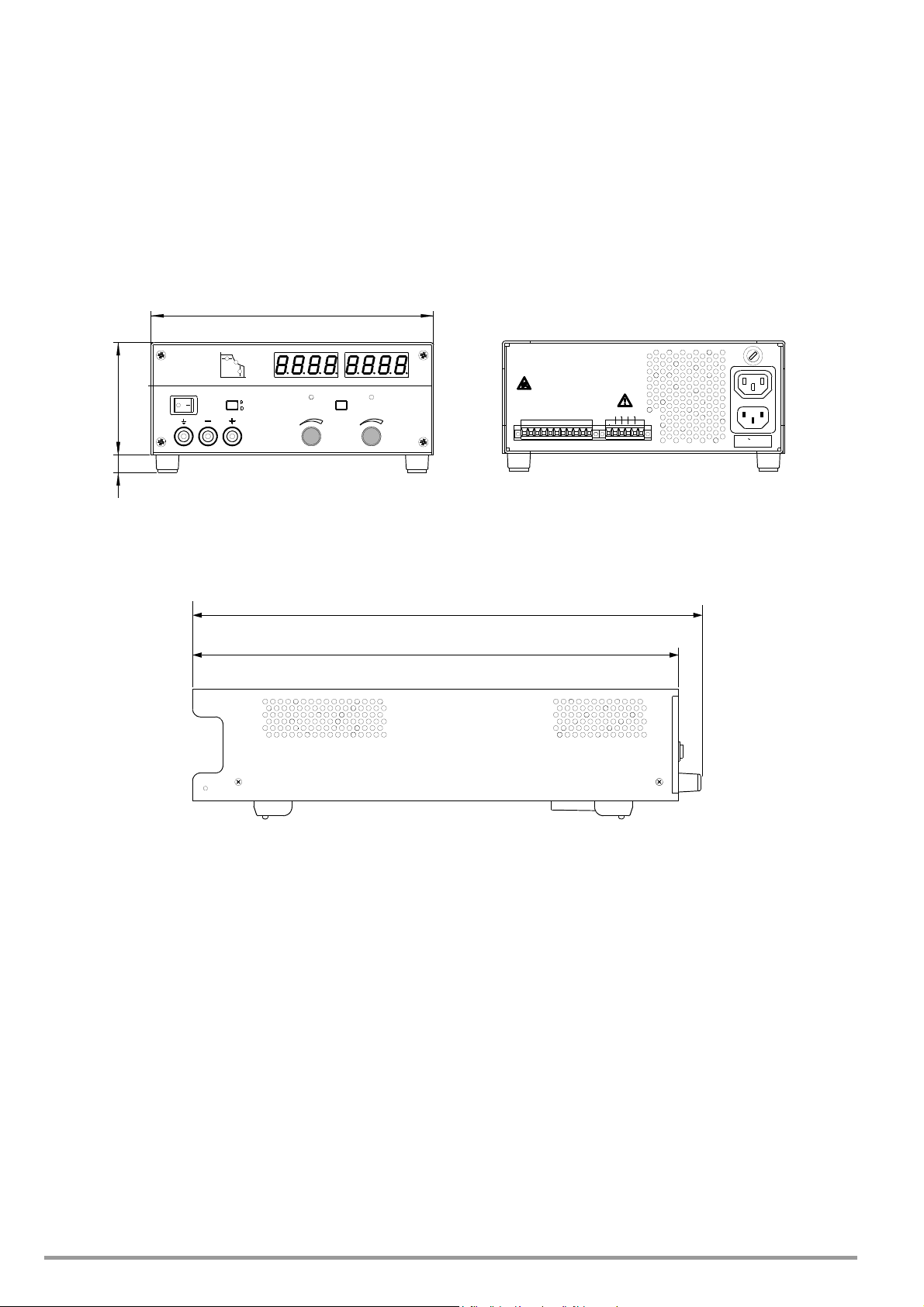

Maßzeichnung

10 GMC-I Messtechnik GmbH

2 Betriebsvorbereitungen und

Inbetriebnahme

2.1 Netzanschluss

WARNUNG I beachten!

ACHTUNG!

Vor dem Einschalten des KONSTANTERs ist sicherzustellen, dass die am
rückseitigen Netzanschluss angegebene Betriebsspannung mit der Netz­spannung übereinstimmt.

Die KONSTANTER benötigen 230 V~ Versorgungsspannung. Schlie-
ßen Sie den rückseitigen Netzanschluss mit dem mitgelieferten
Netzkabel an einer Netzsteckdose mit Schutzkontakt an.
Die Angaben zur Leistungsaufnahme des KONSTANTERs finden Sie
auf dem Typenschild auf der Geräteunterseite.

Über dem Netzeingangsstecker ist eine Netzausgangsdose zum
”Durchschleifen” der Netzspannung an weitere Geräte eingebaut.

Diese Netzausgangsdose ist nicht geschaltet und nicht gesichert.

☞ Bei Konstantstrombetrieb bleibt die Spannungsbegrenzung an

der Last ebenfalls unabhängig vom Ausgangsstrom.

☞ Der von der Messfunktion gelieferte Spannungswert bezieht

sich auf die von den Fühlerleitungen erfasste Spannung.
Lastparameter wie Leistungsaufnahme oder Lastwiderstand las-

sen sich dadurch exakter ermitteln.

 Für den Betrieb mit Fühlerleitungen gelten die im Bild 2.3

aufgeführten Parameter und Grenzwerte.

WARNUNG!

Beim Durchschleifen der Netzspannung darauf achten, dass die Gesamt­stromaufnahme am Netzeinspeisepunkt 10 A nicht überschreitet!

Passende ”Jumper-Netzkabel” sind als Zubehör erhältlich
(siehe Bestellangaben letzte Seite).

2.2 Lastanschluss

Die Lastleitungen werden entweder frontseitig mit 4mm Sicher­heitslaborsteckern an den Sicherheitsbuchsen ”” und ””oder
rückseitig an die 6polige Klemmleiste, Ausgänge ”” und ””,
angeschlossen.
Der

rückseitige
Bei Lastströmen >10 A müssen diese wegen der Kontaktbelastbarkeit
parallel geschaltet werden.

Achten Sie auf ausreichenden Leitungsquerschnitt und auf die Polarität.
Es ist ratsam, die Lastleitungen zu verdrillen und an beiden Enden mit
ihrer Polarität zu kennzeichnen.

Bei gleichzeitigem Lastanschluss front- und rückseitig bezieht sich
die Konstantspannungsregelung auf die rückseitigen Anschluss­klemmen. Diese Schaltung ist bei Parallelschaltung nicht erlaubt, da
sonst Überlastungsgefahr für die interne Verbindung besteht.

Die gelb-grüne Sicherheitsbuchse auf der Frontseite ist mit PE
(Erde/Gehäuse) verbunden und dient dem eventuellen Anschluss
von Erdungsleitungen, Kabelschirmen oder als Erdungspunkt für
einen der Ausgangspole.

Lastanschluss besitzt

je zwei Klemmen

für ”” und ””.

2.3 Fühlerbetrieb

Nutzen Sie die hohe Spannungskonstanz des Ausgangs auch bei
längeren Lastleitungen. Kompensieren Sie den Spannungsabfall
der Lastleitungen durch zusätzliche Fühlerleitungen.

Funktion

 Fühleranschlüsse +SENSE / SENSE

Erfassen der für die Spannungsmess- und -regelkreise maß­geblichen Ausgangsspannung direkt an der Last (statt an den
Ausgangsklemmen).

 Dieser Fühlerbetrieb (Fernfühlen) bringt folgende Vorteile:

☞ Bei Konstantspannungsbetrieb bleibt die Spannung am Verbrau-

cher weitgehend unbeeinflusst von den stromabhängigen Span­nungsabfällen auf den Lastleitungen.

Diese werden kompensiert, indem sich die Spannung an den
Ausgangsbuchsen automatisch entsprechend erhöht.

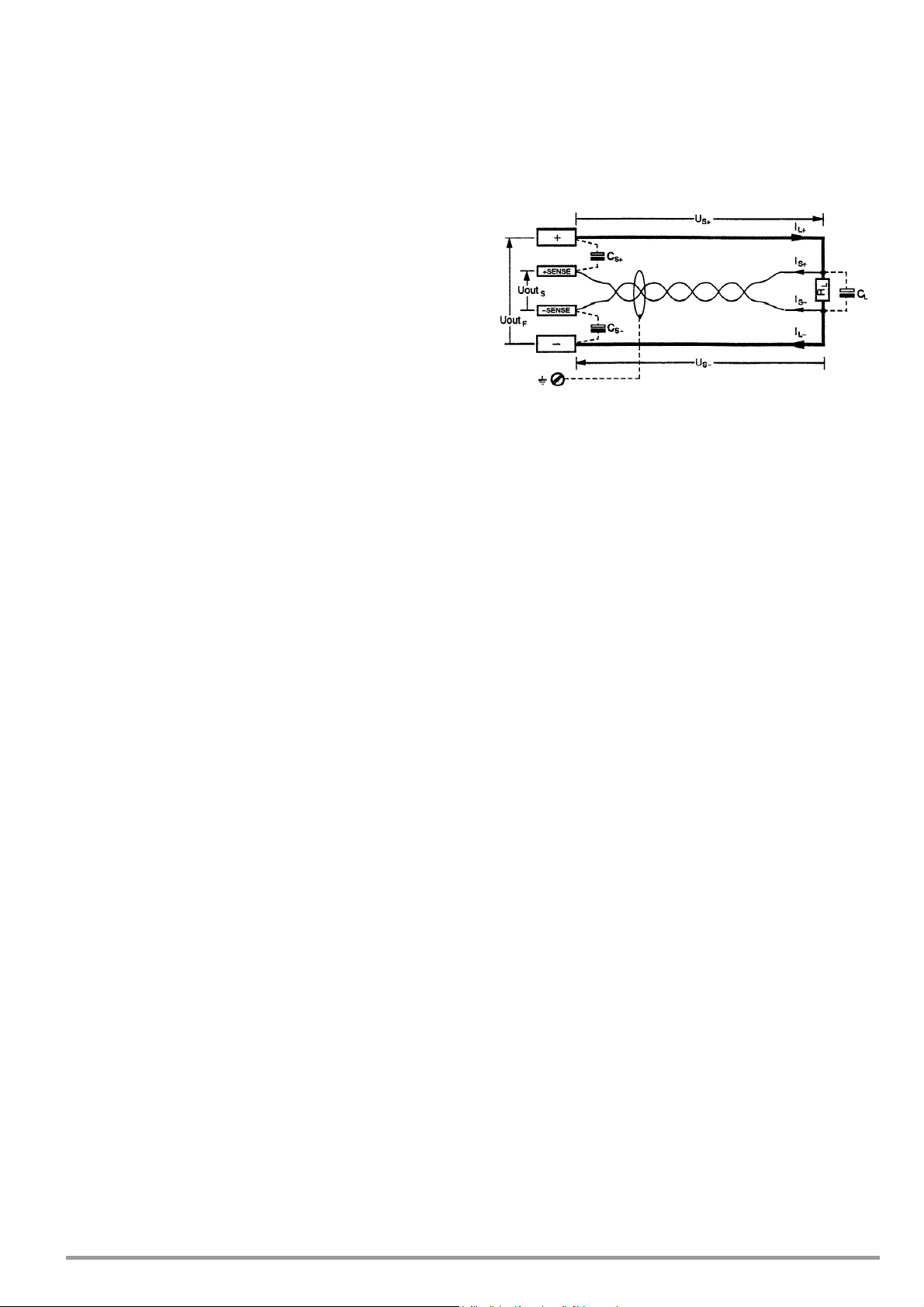

Bild 2.3 Lastanschluss mit Fühlerbetrieb

 Cs+, Cs-typisch ... 220 F

s+,Us-

1 V
Us+ / 81 
Us– / 81 

 U
 I

s+

 I

s-

Anschluss
 Die beiden Fühlerleitungen +SENSE und SENSE am rückseitigen

Ausgangs-Steckverbinder sollten Sie möglichst nahe der Last mit
dem zugehörigen Ausgangspol verbinden.

 Störeinkopplungen halten Sie niedrig durch:

☞ verdrillen der Fühlerleitungen und/oder
☞ schirmen der Fühlerleitungen

(Schirm an Erde/Gehäuse oder Ausgangs-Minuspol)

 Die Impedanz langer Last- und Fühlerleitungen kann zu Regel-

schwingungen des Ausgangs führen.
Lastseitige Kapazitäten unterstützen dies zusätzlich.

 Durch je einen Kondensator (C

gangsklemme (siehe Bild 2.3) können Sie den Regel-

schwingungen entgegenwirken.

 Verdrillen der Lastleitungen reduziert außerdem deren Impedanz.
 Fehlerhafter Anschluss der Fühler bewirkt keinen Schaden am

KONSTANTER, führt jedoch zu folgenden reversiblen Ereignissen:

, Cs-) zwischen SENSE- und Aus-

s+

☞ Verpolung der Fühler oder Unterbrechung einer Lastleitung

Wird die Ausgangsspannung am KONSTANTER nicht durch
Einsetzen der Stromregelung begrenzt, steigt sie weit über
den eingestellten Wert. Der Überspannungsschutz spricht
sofort an und deaktiviert den Ausgang.

☞ Unterbrechung einer SENSE-Leitung

Automatisches Rückschalten auf Lokalfühlen für den ent­sprechenden Ausgangspol.

 Bei fehlerhaftem Anschluss der Fühler liefert die Spannungsan-

zeige nicht die an den Ausgangsklemmen / der Last
anstehende Spannung.

Einschalten
 Das Umschalten auf Fühlerbetrieb erfolgt automatisch durch Ver-

binden des SENSE-Anschlusses mit seinem Ausgangspol.

 Ausschalten erfolgt durch Öffnen dieser Verbindung.

GMC-I Messtechnik GmbH 11

2.4 Einbau in 19''-Geräteschrank

➁

➀

➀

➁

½19“-Blindplatte

19“-Anschlag

➃

➂

19“-Verbindung

19“-Anschlag

➃

➃

➂

Das Gehäuse des KONSTANTERs ist so konzipiert, dass sowohl die
Verwendung als Tischgerät als auch der Einbau in 19''-Racks
möglich ist. Sie können entweder zwei KONSTANTER nebeneinander
oder einen einzelnen KONSTANTER mit zusätzlicher Abdeckplatte ins
Rack einbauen. Mit wenigen Handgriffen bauen Sie das Tischgerät
in ein Einschubgerät um.

Umbau für

Verwenden Sie hierfür das Zubehör 19“-Adapter 1x32N.
Es beinhaltet einen 19“-Anschlag und eine ½19“-Blindplatte.

➀ Lösen Sie die 4 Schrauben auf der Frontseite des

➁ Ziehen Sie die beiden Füllstreifen im Seitenteil vorne, links und

Bild 2.4 a Rack-Umbau eines einzelnen Gerätes

➂ Setzen Sie dafür den 19“-Anschlag auf der einen und die

➃ Schrauben Sie die Gerätefüße ab. Ziehen Sie dazu zunächst

➄ Bauen Sie jetzt den KONSTANTER ins Rack ein. Bewahren Sie

➅ Der KONSTANTER muss im Rack einseitig auf Gleitschienen

einen einzelnen KONSTANTER im Rack

KONSTANTERs.

rechts heraus.

½19“-Blindplatte auf der anderen Seite ein und befestigen
diese wieder mit den 4 Schrauben.

den Gummieinsatz aus den Gerätefüßen. Die Schrauben liegen
darunter.

alle abmontierten Teile für eine eventuelle Wiederverwendung
gut auf.

gelagert werden. Diese Gleitschienen sowie die zur Fixierung
des
KONSTANTERs benötigten Frontplatten-Befestigungsschrauben
sind Rack-spezifisch und deshalb vom Lieferanten Ihres Gerä-
teschrankes zu beziehen.

➂ Setzen Sie dafür links und rechts die beiden 19“-Anschläge

und in der Mitte die 19“-Verbindung ein und befestigen diese
wieder mit den 8 Schrauben.
Verschrauben Sie beide Gehäuse an der Bohrung und dem
Gewinde im rückseitigen Aufstellschutz.

➃ Schrauben Sie die Gerätefüße ab. Ziehen Sie dazu zunächst

den Gummieinsatz aus den Gerätefüßen. Die Schrauben liegen
darunter.

➄ Wollen Sie beide KONSTANTER elektrisch miteinander verbinden,

verwenden Sie bitte das Zubehör ”Jumper-Netzkabel“.

➅ Bauen Sie die KONSTANTER ins Rack ein. Bewahren Sie alle

abmontierten Teile zur eventuellen Wiederverwendung gut auf.

➆ Die KONSTANTER müssen im Rack beidseitig auf Gleitschienen

gelagert werden. Diese Gleitschienen sowie die zur Fixierung
der KONSTANTER benötigten Frontplatten-Befestigungsschrau-
ben sind Rack-spezifisch und deshalb vom Lieferanten Ihres
Geräteschrankes zu beziehen.

2.5 Kombination zu einem Mehrfach-Tischgerät

Sie können bis zu 3 KONSTANTER übereinander zu einem Mehrfach-
Tischgerät kombinieren (vgl. auch Kap. 5 für die elektrischen
Kopplungsmöglichkeiten über die analoge Schnittstelle).

➀ Schrauben Sie die Gerätefüße ab. Ziehen Sie dazu zunächst

den Gummieinsatz aus den Gerätefüßen. Die Bundschrauben
liegen darunter.
Auf der Unterseite werden jetzt vier vergrößerte Langlöcher
sichtbar.

➁ Schrauben Sie diese 4 Bundschrauben der Gerätefüße in die

4 Gewinde auf der Oberseite des anderen Gerätegehäuses.
Die 4 Sicherungsscheiben und Gerätefüße bewahren Sie bitte
auf.

➂ Setzen Sieden KONSTANTER ohne Füße auf das Oberteil des

anderen KONSTANTERs. Die Schrauben des unteren Gerätes
müssen dabei durch die vergrößerten Öffnungen im
Bodenblech des oberen Gerätes ragen. Schieben Sie das
obere Gerät jetzt leicht zurück bis die Schrauben einrasten.

➃ Verschrauben Sie beide Geräte noch durch die Bohrungen und

Gewinde am rückseitigen Aufstellschutz. Dadurch wird das
jeweils obere Gerät gegen Verrutschen gesichert.

➄ Wollen Sie beide KONSTANTER elektrisch miteinander verbinden,

verwenden Sie bitte das Zubehör ”Jumper-Netzkabel“.

Umbau für zwei

Verwenden Sie hierfür das Zubehör 19”-Adapter 2x32N.
Es beinhaltet zwei 19“-Anschläge und eine 19“-Verbindung.

KONSTANTER im Rack

➀ Lösen Sie die 8 Schrauben auf den Frontseiten der

KONSTANTER.

➁ Ziehen Sie jeweils die beiden Füllstreifen im Seitenteil vorne,

links und rechts heraus.

Bild 2.4 b Rack-Umbau für zwei Geräte

12 GMC-I Messtechnik GmbH

3 Bedien-, Anzeige- und Anschlusselemente

123 4 5

101196 87

Bild 3.1 Bedien-, Anzeige- und Anschlusselemente auf der Frontseite

[1] Netzschalter <POWER>

Ein- / Ausschalten des KONSTANTERs.
Nach dem Einschalten stellt sich der KONSTANTER auf alle
Werte ein, die durch die Stellung der Bedienelemente oder
durch Steuersignale an der Analog-Schnittstelle vorgegeben
sind. Es ist dann zur weiteren Bedienung bereit.
Beim Ausschalten wird der KONSTANTER 2polig vom Netz
getrennt und der Ausgang deaktiviert.

ACHTUNG!

Unterlassen Sie oftmaliges Ein-/Ausschalten in kurzen Zeitab­ständen. Die Wirkung der Einschaltstrombegrenzung kann
hierdurch vermindert werden und in Folge die Netzsicherung
ansprechen!

[2] Ein-/Ausschalttaste für den Ausgang <OUTPUT>

Drücken des <OUTPUT>-Schalters aktiviert bzw. deaktiviert
den Leistungsausgang.
Ist der Ausgang aktiv, leuchtet eine der Regelartanzeigen
CV oder CC [3].
Das Ein-/Ausschalten des Ausgangs erzeugt kein nennens­wertes Überschwingen der Ausgangsspannung.
Beim Ausschalten aktiviert sich für ca. 300 ms eine elektroni­sche Senke, die die Ausgangskondensatoren schnell ent­lädt. Danach wird der Ausgang ”hochohmig” (R

250 F).

> 50 k II

i

☞ Nähere Beschreibung unter Kapitel 4.3

ACHTUNG!

Die Ausgangsanschlüsse werden durch Abschalten des Ausgangs
nicht galvanisch getrennt.

”CC“ leuchtet Konstantstrombetrieb (Iout = Iset)
”Pmax” leuchtet Überlastbegrenzung / Übertemperatur-

[4] Linkes Display

Im linken Digital-Display erscheint als Standardanzeige der
Messwert der Ausgangsspannung Uout in Volt.

Solange die <DISPLAY Uset/Iset>-Tast e [9] gedrückt wird, zeigt
das Display den manuell eingestellten Spannungssollwert Uset.

Typ/Nennspannung Anzeigeauflösung/-bereich
20 V 0.01 (max. 19.99)

32/40/80 V 0.1 (xx.x)

[5] Rechtes Display

Im rechten Digital-Display erscheint als Standardanzeige der
Messwert des Ausgangsstromes Iout in Ampere.

Solange die <DISPLAY Uset/Iset>-Tas te [9] gedrückt wird, zeigt
das Display den manuell eingestellten Stromsollwert Iset.

Anzeigeauflösung/-bereich 0.01 (max. 19.99)

☞ Nähere Beschreibung unter Kapitel 4.3

[6] Ausgang Frontseite

Die eingestellte Konstantspannung bzw. der Konstantstrom
kann an den frontseitigen Sicherheitsbuchsen oder am rück­seitigen Anschluss [13] abgenommen werden.

– (blau) negativer Ausgangspol
 (rot) positiver Ausgangspol

(gelb-grün) Erdungsmöglichkeit für den Ausgang

[3] Regelartanzeigen

Die drei Leuchtdioden signalisieren den momentanen
Betriebszustand (Regelart) des Ausgangs.

”CV“ leuchtet Konstantspannungsbetrieb

(Uout = Uset)

☞ Nähere Beschreibung unter Kapitel 2.2

schutz hat angesprochen;
In Folge wurde der Ausgang deaktiviert;

oder für Schirmanschlüsse bei Ver­wendung geschirmter Lastleitungen.
Der Erdungsanschluss ist mit dem
Gehäuse und dem Schutzkontakt des
Netzanschlusses verbunden

GMC-I Messtechnik GmbH 13

Bild 3.2 Bedien- und Anschlusselemente auf der Rückseite

+

-

+

+

-

+

+

SENSE

-+

SENSE

I-MON

U-MON

Iset

Uset

Uset

AGND

15V

TRG IN

TRG IN

SIG2 OUT

SIG1 OUT

ANALOG INTERFACE OUTPUT

230V 50-60Hz
FUSE T4/250V

12 13

14

15

16

[7] Grenzwerteinsteller <Ulim>

Der obere Grenzwert Ulim für den Einstellbereich des Span­nungseinstellers Uset wird an diesem Trimmpotentiometer
eingestellt. Verwenden Sie dazu ausschließlich einen
Schraubendreher der Größe 3.

☞ Nähere Beschreibung unter Kapitel 4.1.2

[8] Drehknopf zur Spannungseinstellung <Uset>

Mit diesem Drehknopf stellen Sie die Ausgangsspannung
ein. Der Einsteller ist als 10-Gang-Potentiometer ausgeführt
und ermöglicht Ihnen die präzise Einstellung des Span­nungssollwertes Uset im durch Ulim [7] definierten Bereich.
Drücken Sie die Taste [9] um den Sollwert Uset anzuzeigen.

☞ Nähere Beschreibung unter Kapitel 4.1.3

[9] Display-Umschalttaste <Uset/Iset>

Drücken der Taste [9] schaltet beide Displays [4/5] von der
Anzeige Uout/Iout auf die Anzeige Uset/Iset um.
Sie müssen die Taste gedrückt halten, wenn Sie die Ver­änderung von Uset/Iset oder Ulim/Ilim während des Ein­stellens ständig überwachen wollen.

[10] Drehknopf zur Stromeinstellung <Iset>

Für diesen Drehknopf gilt, bezogen auf die Stromeinstellung,
das gleiche Prinzip wie für den Spannungseinsteller [8].
Auf den aktuellen Stromsollwert Iset wird durch Drücken der
Tas te [9] <DISPLAY Uset/Iset> umgeschaltet.

☞ Nähere Beschreibung unter Kapitel 4.2.3

[11] Grenzwerteinsteller <Ilim>

Der obere Grenzwert Ilim für den Einstellbereich des
Stromeinstellers Iset wird an diesem Trimmpotentiometer
eingestellt. Verwenden Sie dazu ausschließlich einen
Schraubendreher der Größe 3.

☞ Nähere Beschreibung unter Kapitel 4.2.2

[12] Analoge Schnittstelle

ACHTUNG!

Die Kontakte der Analog-Schnittstelle sind mit elektronischen Bau­teilen verbunden, die durch elektrostatische Entladung beschädigt
werden können. Bevor Sie die Kontakte berühren, gleichen Sie den
Potentialunterschied zwischen Ihnen und dem KONSTANTER durch
Anfassen des Gehäuses aus!

Die analoge Schnittstelle bietet Möglichkeiten
 zur Ferneinstellung von Ausgangspannung und -strom

durch analoge Steuerspannungen 0 ... 5 V oder 0 ... –5 V

☞Nähere Beschreibung unter Kapitel 5.4 / 5.5

 zur externen Messung oder Aufzeichnung von Ausgangs-

spannung und -strom anhand von Monitorsignalen 0 – 10 V

☞Nähere Beschreibung unter Kapitel 5.6 / 5.7

 zur Versorgung des Triggereingangs oder externer Steu-

ergeräte mit einer Hilfsspannung von ca. +15 V

 zur Verkopplung mehrerer KONSTANTER im Master-Slave-

Betrieb

☞Nähere Beschreibung unter Kapitel 5.8.2 / 5.9.2

 zum Variieren des Ausgangs-Innenwiderstandes

☞Nähere Beschreibung unter Kapitel 5.10

 zur Aktivierung/Deaktivierung des Ausgangs über den

potentialfreien TRIGGER-Eingang

☞Nähere Beschreibung unter Kapitel 5.3

[13] Ausgang Rückseite

Die OUTPUT-Schnittstelle bietet 2 Möglichkeiten
 Abgriff von Konstantspannung bzw. Konstantstrom auf

der Rückseite des KONSTANTERs über Klemmleiste

 Anschluss von Fühlerleitungen (Sense) zur Kompensation

von Spannungsabfällen auf den Lastzuleitungen

☞Nähere Beschreibung unter Kapitel 2.2 und 2.3

[14] Luftauslaß

Der Luftauslaß rückseitig und seitlich dient der Temperaturregu­lierung im KONSTANTER. Durch ihn wird die im Betrieb des
KONSTANTERs entstehende Warmluft mit Hilfe eines Lüfters
abgeführt.

ACHTUNG!

Der Austritt der Warmluft darf nicht durch Verbauen der Austritts­öffnungen behindert werden. Bei Nichtbeachten kann der Übertem­peraturschutz ansprechen und den Ausgang deaktivieren (siehe
Kap. 4.3).

[15] Netzeingang

Netzeingang mit durchgeschleifter Netzbuchse für Kaltgerä­testecker. Mit den durchgeschleiften Netzbuchsen ist ein
direktes Verbinden von bis zu 3 KONSTANTERn über zwei kurze
Netzkabel mit Kaltgerätesteckern möglich. Damit ist zum
Betrieb dieser Geräte nur noch eine Netzzuleitung notwendig.

☞ Nähere Beschreibung unter Kapitel 2.1

[16] Netzsicherung

Absicherung des Netzspannungseingangs
Alle Gerätetypen: T 4,0 A / 250 V (6,3 x 32 mm)
Der zweite Netzeingangspol ist intern abgesichert mit

T 5,0 A / 250 V (5 x 20 mm)

WARNUNG!

Beim Austausch defekter Sicherungen dürfen als Ersatz nur
Sicherungen des hier angegebenen Typs und der angegebenen
Nenn-stromstärke verwendet werden. Jegliche Manipulation an den
Sicherungen und am Sicherungshalter ("Flicken" von Sicherungen,
Kurzschließen des Sicherungshalters etc.) ist strengstens untersagt.

14 GMC-I Messtechnik GmbH

4 Einstellen der Ausgangswerte

4.1 Ausgangsspannung

4.1.3 Uset – Spannungssollwert

Funktion

 Vorgabewert der Spannung, mit der die Last zu betreiben ist.

4.1.1 Uout – aktueller Spannungsmesswert

 Das linke Digitalinstrument [4] <Volt> zeigt den aktuellen Mess-

wert Uout der an den Ausgangsklemmen stehenden Spannung.

 Bei Fühlerbetrieb bezieht sich der angezeigte Messwert auf die

von den Fühlerleitungen erfasste Spannung an der Last.

 Aktualisierung der 3½stelligen Messwertanzeige ca. 3/

Sekunde; Overflow-Anzeige bei Messwerten über 19.99 für 20
V-Geräte.

 Überlagern Sie der Ausgangsspannung eine Wechselspan-

nung, entspricht die Anzeige dem arithmetischen Mittelwert.

☞ Bezüglich Messbereich, Messauflösung und Messgenauigkeit

siehe Kapitel 1.4.3 Elektrische Daten

4.1.2 Ulim – Grenzwert für Uset

Funktion

 Definiert den Einstellbereich für den Spannungseinsteller

<Uset> [8]

 Sichert vor unbeabsichtigt zu hoher Einstellung des Spannungs-

sollwertes Uset bei manueller Bedienung

 Beim Einstellen von Ulim = 0 V (linker Anschlag) ist der Span-

nungseinsteller <Uset> unwirksam (sinnvoll z.B. beim Einstellen
der Ausgangsspannung über die analoge Schnittstelle).

Einstellen von Ulim

 Ulim stellen Sie am linken Trimmpotentiometer [7] <Ulim> ein
 Verwenden Sie ausschließlich einen Schraubendreher Größe 3 um

Beschädigungen am Potentiometer zu vermeiden

 Deaktivieren Sie den Ausgang: <OUTPUT> ”OFF”
 Stellen Sie zunächst Uset auf Maximalwert (Potentiometer [8]

<Uset> im Uhrzeigersinn drehen bis zum Anschlag)

 Drücken Sie die Taste [9] <DISPLAY Uset/Iset>
 Das linke Display [4] <Volt> schaltet von der Anzeige des aktu-

ellen Spannungsmesswertes Uout auf Anzeige des manuell einge­stellten Spannungssollwertes Uset um

 Halten Sie diese Taste gedrückt
 Drehen Sie gleichzeitig <Ulim> [7] mit dem Schraubendreher bis

auf dem linken Display [4] <Volt> die für Ulim vorgesehene
Spannung angezeigt wird.

 Spannungserhöhung:Drehen im Uhrzeigersinn (Inkrement)
 Spannungssenkung: Drehen gegen Uhrzeigersinn (Dekrement)
 Diese Spannung ist jetzt der Maximalwert auf den Uset manuell

eingestellt werden kann.

Einstellen von Uset

 Uset stellen Sie am linken Drehknopf [8] <Uset> ein
 Drücken Sie zuerst die Taste [9] <DISPLAY Uset/Iset>
 Das linke Display [4] <Volt> schaltet von der Anzeige des aktu-

ellen Spannungsmesswertes Uout auf Anzeige des manuell einge­stellten Spannungssollwertes Uset um

 Halten Sie diese Taste gedrückt
 Drehen Sie gleichzeitig den Drehknopf [8] <Uset>
 Spannungserhöhung:Drehen im Uhrzeigersinn (Inkrement)
 Spannungssenkung: Drehen gegen Uhrzeigersinn (Dekrement
 Bei aktivem Ausgang <OUTPUT> ”ON” ändert sich die Ausgangs-

spannung direkt mit der Einstellung am Drehknopf.

 Bei inaktivem Ausgang <OUTPUT> ”OFF” liegt auch während der

Einstellung keine Spannung am Ausgang an. Sie wird erst nach
Aktivieren <OUTPUT> ”ON” an den Ausgang gelegt.

 Nach Loslassen der Taste [9] <DISPLAY Uset/Iset> schaltet das Dis-

play [4] zurück in die Anzeige des Messwertes der Ausgangsspannung
Uout.

ACHTUNG!

Der Wert für Uset kann auch verändert werden wenn der KONSTANTER
nicht in Betrieb ist.

Einstellbereich

 Mit dem Drehknopf sind 10 Umdrehungen möglich.
 Die 10 möglichen Umdrehungen am Mehrgang-Potentiometer [8]

<Uset> entsprechen immer dem Bereich 0 V bis Ulim

 Je niedriger Ulim eingestellt wird, desto ”feiner“ lassen sich

kleine Werte für Uset einstellen.
Die unter 1.4.3 spezifizierte Einstellgenauigkeit bezieht sich auf
den jeweils angezeigten Sollwert.

 Die Anzeige der Spannungen Uout und Uset endet für die 20 V-

Geräte bei 19.99.

Für darüberhinaus eingestellte Werte erzeugt der AD-Wandler
eine Overflow-Anzeige:

Einstellbereich

 Der 270°-Drehwinkel des <Ulim>-Einstellers entspricht einem

Einstellbereich 0 V  Ulim  Unenn.
Die 10 möglichen Umdrehungen am <Uset>-Drehknopf [8] ent-



sprechen immer dem Bereich 0 V bis Ulim.

GMC-I Messtechnik GmbH 15

4.2 Ausgangstrom

4.2.1 Iout – aktueller Strommesswert

 Das rechte Digitalinstrument [5] <Amp> zeigt den aktuellen

Messwert Iout des fließenden Ausgangsstromes.

 Überlagern Sie dem Ausgangsstrom einen Wechselstrom, ent-

spricht der Anzeigewert dem arithmetischen Mittelwert.

 Aktualisierung der 3½stelligen Messwertanzeige ca. 3/

Sekunde; Overflow-Anzeige bei Einstellungen über 19.99 für 20
A-Geräte.

☞ Bezüglich Messbereich, Messauflösung und Messgenauigkeit

siehe Kapitel 1.4.3 Elektrische Daten.

4.2.2 Ilim – Grenzwert für Iset

Funktion

 Definiert den Einstellbereich für den Spannungseinsteller

<Iset>.

 Sichert vor unbeabsichtigt zu hoher Einstellung von Iset.
 Beim Einstellen von Ilim = 0 A (linker Anschlag) ist der Stromein-

steller <Iset> unwirksam (sinnvoll z.B. beim Einstellen des Aus­gangsstromes über die analoge Schnittstelle).

Einstellen von Ilim

 Die Vorgehensweise zur Einstellung des Grenzwertes für Iset ist

identisch der zur Einstellung des Grenzwertes für Uset (4.1.2).

 Lediglich folgende Einstell- und Anzeigeelemente ändern sich:

linker Trimmer [7] <Ulim>  rechter Trimmer <Ilim> [11]
linker Drehknopf [8] <Uset>  rechter Drehknopf <Iset> [10]
linkes Display [4] <Volt> rechtes Display <Amp> [5]

Einstellbereich

 Der 270°-Drehwinkel des <Ilim>-Einstellers entspricht einem

Einstellbereich 0 A  Ilim  Inenn.

 Die 10 möglichen Umdrehungen am <Iset>-Drehknopf [10] ent-

sprechen immer dem Bereich 0 A bis Ilim.

4.2.3 Iset – Stromsollwert

Funktion

 Vorgabewert des Stromes, mit dem die Last zu betreiben ist.

Einstellen von Iset

 Die Vorgehensweise zur Einstellung des Stromsollwertes Iset ist

identisch der zur Einstellung von Uset (4.1.3).

 Lediglich folgende Einstell- und Anzeigeelemente ändern sich:

linker Drehknopf [8] <Uset>  rechter Drehknopf <Iset> [10]
linkes Display [4] <Volt> rechtes Display <Amp> [5]

ACHTUNG!

Der Wert für Iset kann auch verändert werden wenn der KONSTANTER
nicht in Betrieb ist.

4.3 OUTPUT – Ein- und Ausschalten des Leistungsausgangs

 Der Leistungsausgang wird über den roten rastenden Taster [9]

<OUTPUT> ein- bzw. ausgeschaltet

 Drücken der Taste <OUTPUT> aktiviert bzw. deaktiviert den Leis-

tungsausgang.
OUTPUT OFF  OUTPUT ON
OUTPUT ON  OUTPUT OFF

 Bei Änderung der Einstellwerte Uset/Ulim/Iset/Ilim können Sie

so den Leistungsausgang abschalten, um Schäden an der Last
durch unbeabsichtigt zu hoch eingestellte Werte zu vermeiden

 Ist der Leistungsausgang inaktiv ”OUTPUT OFF”, sind die

Regelartanzeigen abgeschaltet.

 Wurde der Ausgang durch den Übertemperaturschutz abgeschal-

tet, leuchtet die gelbe LED ”Pmax“ in der Regelartanzeige [3]. Der
Ausgang läßt sich erst dann wieder aktivieren, wenn der
KONSTANTER seine normale Betriebstemperatur erreicht hat.

 Weitere Funktionen, die den Leistungsausgang deaktivieren können:

✗ Externes Steuersignal an TRG IN der Analog-Schnittstelle

(vgl. Kap. 5.1 und 5.3)

✗ Überspannungsschutz spricht an, sobald die Spannung an den

Ausgangsklemmen ca. 125 % von Unenn überschreitet.
Ursache:
– Zu hohe Einstellung der Ausgangsspannung durch

Uset-Steuersignal an der analogen Schnittstelle
– Spannungstransiente beim Schalten induktiver Verbraucher
– Gleichpolige Rückspeisung von angeschlossenen

Verbrauchern (z.B. bei Gleichstrommotoren) oder von

parallelgeschalteten Spannungsquellen
– Fühlerbetrieb: Fühlerleitungen verpolt angeschlossen oder

eine Lastleitung ist/war unterbrochen
Die Anzeige ”CV“ für Konstantspannungsbetrieb leuchtet wei-

terhin. Die Anzeige der Ausgangsspannung bzw.des Aus­gangsstromes gehen jedoch auf Null zurück. Gleichzeitig
signalisiert SIG1OUT „OUTPUT OFF“

Nach Beseitigen der Ansprechursache läßt sich der Ausgang
wieder aktivieren.

✗ Übertemperaturschutz spricht an

Ursache:
– Behinderte Kühlung, z.B. durch Abdecken der

Lufteintritts- oder Luftauslaßschlitze.
– Zu hohe Umgebungstemperatur oder Belastung;

das Gerät ist in der Lage, seine Nennleistung im

Dauerbetrieb bis zu einer maximalen Umgebungs-

temperatur von 40 °C (gemessen am Lufteinlaß)

abzugeben.
– Der Lüfter ist ausgefallen.

Nach ausreichender Abkühlung aktiviert sich der Ausgang
automatisch wieder.

Einstellbereich

 Die 10 möglichen Umdrehungen am <Iset>-Drehknopf [10] ent-

sprechen immer dem Bereich 0 A bis Ilim.

 Je niedriger Ilim eingestellt wird, desto ”feiner“ lassen sich kleine

Werte für Iset einstellen.
Die unter 1.4.3 spezifizierte Einstellgenauigkeit bezieht sich auf
den jeweils angezeigten Sollwert.

 Overflow-Anzeige

bei Einstellungen über 19.99 für 20 A-Geräte.

16 GMC-I Messtechnik GmbH

ACHTUNG!

Die Ausgangsanschlüsse werden durch Abschalten des Ausgangs
nicht galvanisch getrennt.

SIG1 OUT

SIG2 OUT

TRG IN –

TRG IN +

+ 15 V

AGND

Uset –

Uset +

Iset +

U MON

I MON

 SENSE

 OUT

 OUT

+ SENSE

20

OUT

IN

ADJ

1,5 k





10 k

10 k

10 k



9k8

9k4

T

110 mA

+ OUT

+ OUT



-+-

81

81

120k

120k

R

a

R

b





OUTPUT Status

Regelart CV/CC

OUTPUT Control

+18 V

U-Reg.

I-Reg.

U-Reg.

I-Reg.

R

a

= Rb = 60 k für 20 V - Typen

37,5 k für 32 V - Typen

30 k für 40 V - Typen

ANALOG INTERFACE

OUTPUT

5 k





15 k für 80 V - Typen

5 Steuerung über die analoge Schnittstelle

5.1 Anschlussbelegung

SIG1 OUT, SIG2 OUT (Ausgang)

 Digitale Statussignal-Ausgänge bezogen auf AGND

I-MON (Ausgang)

 Analoger Spannungsausgang proportional zum fließenden Aus-

gangsstrom Iout (0 ... 10 V 0 ... Iout

nenn

).

 Der auf AGND bezogene Ausgang hat einen Innenwiderstand

von 9,4 k und ist kurzschlussfest.

☞ Nähere Beschreibung unter Kapitel 5.7.

 SIG1 OUT signalisiert den Zustand des Leistungsausgangs
 SIG2 OUT signalisiert die aktuelle Regelart
 Signalart Open Collector
 max. Schaltspannung 30 V DC
 max. Schaltstrom 20 mA

☞ Nähere Beschreibung unter Kapitel 5.2

TRG IN+, TRG IN- (Eingang)

 Potentialfreier, digitaler Steuereingang zum Ein- / Ausschalten

des Leistungsausgangs

 Low-Signal: –26 V  Us  1 V
 High-Signal: 4 V  U

= (Us - 2 V) / 1,5 k

I

s

26 V

s

☞ Nähere Beschreibung unter Kapitel 5.3

+15 V (Ausgang)

 Dieser Hilfsspannungsausgang (14 ... 17,5 V DC bezogen auf

AGND) kann zur Ansteuerung des TRIGGER-Eingangs oder zur
Versorgung externer Komponenten verwendet werden (z.B.
Referenzelement zur Erzeugung von Steuerspannungen).

 Der Ausgang ist elektronisch strombegrenzt auf ca. 60 mA und

kurzschlussfest gegen AGND.

AGND (Analog Ground = Bezugspunkt)

 Bezugspunkt der analogen Steuereingänge und -ausgänge.
 Dieser Anschluss ist intern über eine automatisch rückschal-

tende (reversible) Sicherung (110 mA Ansprechwert) mit dem
Minuspol des Leistungsausgangs verbunden.

Uset-, Uset+ (Eingang)

 Analoger (Differenz-) Spannungseingang bezogen auf AGND zur

Steuerung der Ausgangsspannung. Bei aktivem Ausgang gilt:

 Uout = USET + U

Uout: Ausgangsspannung bei Konstantspannungsbetrieb
USET: Spannungssollwert, per Handbedienung eingestellt
U
k
R

☞ Nähere Beschreibung unter Kapitel 5.4

Iset+ (Eingang)

 Analoger Spannungseingang, bezogen auf AGND, zur Steuerung

des Ausgangsstromes. Bei aktiviertem Ausgang gilt:

 Iout = ISET + U

Iout: Ausgangsstrom bei Konstantstrombetrieb
ISET: Stromsollwert, per Handbedienung eingestellt
Usi: externe Steuerspannung (0 ... 5 V 0 ... Iout
k
Rsi: Eingangswiderstand: 10 k

☞ Nähere Beschreibung unter Kapitel 5.5

U-MON (Ausgang)

 Analoger Spannungsausgang, proportional zu der von den

: externe Steuerspannung (0 ... 5 V 0 ... Uout

su

: Spannungssteuerkoeffizient = Uout

su

: Eingangswiderstand Uset+: 10 k

su

: Stromsteuerkoeffizient = Iout

si

k

su

su

Uset–: 15 k

k

si

si

Fühlerleitungen erfassten Ausgangsspannung Uout
(0 ... 10 V 0 ... Uout

nenn

).

 Der auf AGND bezogene Ausgang hat einen Innenwiderstand

von 9,8 k und ist kurzschlussfest.

☞ Nähere Beschreibung unter Kapitel 5.6

GMC-I Messtechnik GmbH 17

nenn

/ 5 V

nenn

/ 5 V

nenn

nenn

)

)

Bild 5.1 Interne Beschaltung der analogen Schnittstelle und

des Ausgangs (vereinfachte Darstellung)

5.2 Statussignal-Ausgänge

SLP-KONSTANTER

Einstellung
USET = Usoll
ISET = Isoll

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –

TRG IN +

+ 15 V
AGND
Uset ­Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Uout

Last

Iout

Output

R

PU

OUTPUT ON

+5 V

Usig

SLP-KONSTANTER

SLP-KONSTANTER

Einstellung
USET = Usoll
ISET = Isoll

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –

TRG IN +

+ 15 V
AGND

Uset -

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Uout

Last

Einstellung
USET = Usoll
ISET = Isoll

Uout

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND

Uset -

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Iout

Last

Iout

Output

Output

I

s

U

s

OUTPUT ON

OUTPUT ON

Is ca. 10 mA

5.3 Trigger-Eingang

Funktion

 Der KONSTANTER besitzt zwei auf AGND bezogene digitale

Open-Collector-Ausgänge zur Statussignalisierung.

 SIG1 OUT – signalisiert Aktivierungszustand des Leistungsausgangs

OUTPUT ON = passiv high (=OFF)
OUTPUT OFF = aktiv low (=ON)

– Durch Verkoppeln dieses Ausgangs mit dem Trigger-Eingang

eines anderen KONSTANTERs können die Leistungsausgänge
beider KONSTANTER gleichzeitig aktiviert bzw. deaktiviert wer-

den (vergleiche hierzu Kapitel 5.8.2 und 5.9.2).
–Als Meldesignal an Überwachungseinrichtungen.
–Zur Steuerung eines externen Ausgangsrelais.

Da bei OUTPUT ON OFF die Ausgangsspannung sehr schnell

(< 1 ms) absinkt, kann das Relais bei ohmschen Verbrau-

chern lastfrei abschalten.

 SIG2 OUT – signalisiert die aktuelle Regelart des Leistungsausgangs

– Konstantstrom (CC) oder Überlast (Pmax) = aktiv low (= ON)
– Konstantspannung (CV) oder OUTPUT OFF = passiv high(=OFF)
–Als Meldesignal an Überwachungseinrichtungen.

Anschluss

 Anschlusswerte

max. Schaltspannung 30 V DC
max. Schaltstrom 20 mA
Low-Pegel < 1 V bei I

 20 mA

s

 Zur Erzeugung eines ”aktiv high“-Signals von +15 V können die

Statussignal-Ausgänge mittels Pull-Up-Widerständen R

PU

(minimal 1 k) mit dem +15 V-Anschluss verbunden werden.

Funktion
 Der potentialfreie Optokopplereingang TRG IN ermöglicht die

Fernbedienung der OUTPUT-Funktion durch ein binäres Steuersi-

gnal.

 Der Trigger-Eingang ist nur wirksam bei gedrückter OUTPUT-

Tast e (ON).

 Durch Verkoppeln dieses Eingangs mit dem Signal-Ausgang

eines anderen KONSTANTERs können die Leistungsausgänge
beider KONSTANTER gleichzeitig aktiviert bzw. deaktiviert werden
(vergleiche hierzu Kapitel 5.8.2 und 5.9.2).

 In automatisierten Prüfsystemen kann die OUTPUT on / off-Funktion

über anwendungsspezifische Signale am Trigger-Eingang
gesteuert werden.

Anschluss

 Schließen Sie das Steuersignal zwischen TRG IN + und TRG IN –

an. Die zugehörigen Signalpegel entnehmen Sie bitte der
Ta be ll e.

Signal U

s

High 4 ... 26 V DC (U

I

s

 2 V) / 1,5 k OFF

s

Output

Low 0 ... 1 V DC 0 mA ON

 Die Ansteuerung des TRIGGER-Eingangs kann mit dem +15 V -

Ausgang der analogen Schnittstelle über einen beliebigen Schal-

ter erfolgen (Bild 5.3 a).

WARNUNG

Der Trigger-Eingang TRG IN ist potentialfrei und gegen den Ausgangs­stromkreis funktionsisoliert.
Diese Funktionsisolation stellt keine ”sichere elektrische Trennung” im
Sinne der elektrischen Sicherheitsvorschriften dar.

Bild 5.2 Beschaltungsbeispiele der Statussignal-Ausgänge

Bild 5.3 a Ansteuerung des

Triggereingangs durch
ein Schaltelement

18 GMC-I Messtechnik GmbH

Bild 5.3 b Ansteuerung des

Triggereingangs durch
ein externes Signal

5.4 Steuerung der Ausgangsspannung

SLP-KONSTANTER SLP-KONSTANTER

Einstellung
USET = 0
ISET = Isoll

OUTPUT on / off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND
Uset –
Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Einstellung
USET = 0
ISET = Isoll

OUTPUT on / off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND
Uset –
Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Last

Uout

Iout

Uout

Last

a)

I

out

I

su

b)

REF 02

IN

OUT
+5V

2k

Output

Output

U

su

USET+

USET­AGND

ISET+

AGND

SLP-KONSTANTER SLP-KONSTANTER

Einstellung
USET = Usoll
ISET = 0

OUTPUT on / off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND

Uset -

Uset+

Iset +

U-MON

I-MON

+OUT

+OUT

Uout

Last

Einstellung
USET = Usoll
ISET = 0

OUTPUT on / off

Uout

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND

Uset

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

I

si

Iout

U

si

REF 02

IN

OUT
+5V

2k

Last

Iout

Output

Output

5.5 Steuerung des Ausgangsstromes

Funktion

 Über die Steuereingänge Uset+ (nicht invertierend) und Uset–

(invertierend) können Sie die Ausgangsspannung Uout durch
eine externe Steuerspannung U

einstellen.

su

 Bei Konstantspannungsbetrieb gilt:

Uout = USET + U

 k

su

su

USET: manuell eingestellter Spannungssollwert
ksu: Spannungssteuerkoeffizient = Uout

– max. Einstellfehler:  0,05% v. U

2% v. Einstellwert

nenn

nenn

/ 5 V

 Der Spannungssteuereingang ist als Differenzspannungs-

eingang ausgeführt:
Uset+: nicht invertierender Eingang:

= 0 ... +5 V für Uout = 0 V ... Uout

U

su

nenn

;

Eingangswiderstand 10 k

Uset: invertierender Eingang:

= 0 ... 5 V für Uout = 0 V ... Uout

U

su

nenn

;

Eingangswiderstand 15 k

Hinweise

 Die Steuereingänge sind nicht potentialfrei; ihr Bezugspunkt AGND

ist mit dem Minuspol des Leistungsausgangs verbunden.

 Das Anschließen von geerdeten Stromkreisen an den Steu-

ereingang kann zu Fehleinstellungen durch Ableitströme oder
Erdschleifen führen.

 Liegt die Steuerspannung U

mit ihrem Bezugspunkt lastseitig auf

su

Ausgangs-Minuspol, muss der invertierende Eingang mit diesem

Punkt verbunden werden (Verbindung b in Bild 5.4 a).
Eine Beeinflussung durch den Spannungsabfall auf der Lastlei­tung wird dadurch vermieden.

 Ist die Steuerspannung gegenüber dem Ausgang isoliert, ver-

binden Sie Uset– mit AGND (Verbindung a in Bild 5.4 a).

 Soll die Ferneinstellung der Ausgangsspannung mittels Potentiome-

ter erfolgen, wenden Sie die Beschaltung gemäß Bild 5.4 b an.

kann als Wechselspannung angelegt werden, z. B. um die

 U

su

eingestellte Gleichspannung USET mit Störsignalen zu über-
lagern.
Die Grenzfrequenz der modulierten Ausgangsspannung ist
abhängig von der Spannungsamplitude.
Die Grenzfrequenz bleibt durch ein spezielles Schaltungsprinzip
weitgehend unabhängig von der Höhe der Belastung und der
eingestellten Strombegrenzung.

Funktion
 Über den Steuereingang Iset+ können Sie den Ausgangstrom

Iout durch eine externe Steuerspannung Usi einstellen.

 Bei Konstantstrombetrieb gilt:

Iout = ISET + U

 k

si

si

ISET: manuell eingestellter Stromsollwert
ksi: Stromsteuerkoeffizient = Iout
max. Einstellfehler: 0,1% v. I

2% v. Einstellwert

nenn

nenn

/ 5 V

 Stromsteuereingang

Iset+: nicht invertierender Eingang:

= 0 ... +5 V für Iout = 0 A ... Iout

U

si

nenn

;

 Der Eingangswiderstand beträgt 10 k.

Hinweise

 Der Steuereingang ist nicht potentialfrei; der Bezugspunkt AGND ist

mit dem Minuspol des Leistungsausgangs verbunden.

 Das Anschließen von geerdeten Stromkreisen an den Steu-

ereingang kann zu Fehleinstellungen durch Ableitströme oder
Erdschleifen führen.

 Die Steuerspannung U

darf lastseitig nicht mit dem Ausgangs-

si

Minuspol verbunden sein. (Bild 5.5 a)

 Soll die Ferneinstellung des Ausgangsstromes mittels Potentiometer

erfolgen, kann die Beschaltung nach Bild 5.5 b erfolgen.

kann als Wechselspannung angelegt werden, um z. B. den

 U

si

eingestellten Gleichstrom ISET mit Störsignalen zu überlagern.
Die Grenzfrequenz des modulierten Ausgangsstromes ist von der
sich auf Grund der Belastung ergebenden Spannungsamplitude
abhängig.

ACHTUNG!

Die Steuereingänge Uset+, Uset- und Iset+ sollten nur mit einem abge­schirmten Kabel beschaltet werden.
Verbinden Sie die Abschirmung mit dem Bezugspunkt AGND.

Bild 5.4 a Verdrahtung für

GMC-I Messtechnik GmbH 19

Steuerung der
Ausgangsspannung
durch externe
Spannung

Bild 5.4 b Verdrahtung für

Steuerung der
Ausgangsspannung
durch externes
Potentiometer

Bild 5.5 a Verdrahtung für

Steuerung des
Ausgangsstromes
durch externe
Spannung

Bild 5.5 b Verdrahtung für

Steuerung des
Ausgangsstromes
durch externes
Potentiometer

5.6 Spannungsmonitor-Ausgang

k

Bel

R

Bel

R

Bel

9,8 k+

------------------------------------=

SLP-KONSTANTER

+SENSE

+OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN

–

TRG IN +

+ 15 V
AGND

Uset -

Uset +

Iset +

U-MON

I-MON

Uout

Last

I

out

Einstellung
USET = Usoll
ISET = Isoll

OUTPUT on/off

-OUT

+OUT

V

U

MU

+

OUTPUT

R

Bel

k

Bel

R

Bel

R

Bel

9,4 k+

------------------------------------=

SLP-KONSTANTER

+SENSE

+OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN

–

TRG IN +

+ 15 V
AGND

Uset -

Uset +

Iset +

U-MON

I-MON

Einstellung
USET = Usoll
ISET = Isoll

OUTPUT on/off

-OUT

+OUT

U

out

Last

I

out

V

R

Bel

U

MI

+

OUTPUT

5.7 Strommonitor-Ausgang

Funktion

 Der Anschluss U-MON liefert, bezogen auf AGND, eine zur Aus-

gangsspannung Uout proportionale Spannung UMU.

 U-MON dient als Steuerspannung für die Master-Slave-Serien-

schaltung (siehe 5.9.2).

 U-MON kann auch für externe Mess-, Überwachungs- oder Regist-

rierzwecke herangezogen werden.

 Es gilt

= Uout  kMU  k

U

MU

= 10 V / Uout

k

MU

R

i (U-MONITOR)

= 9,8 kU-Monitor-Innenwiderstand

= 0 ... 10 V

Bel

; U-Monitor-Koeffizient

nenn

Belastungskoeffizient

= Belastungswiderstand

R

Bel

max. Fehler von UMU: 5 mV 2% v. Istwert (bei R

> 10 M)

Bel

Hinweise

 U-MON ist nicht potentialfrei; sein Bezugspunkt AGND ist mit dem

Ausgangs-Minuspol verbunden.

 Das Anschließen von geerdeten Messkreisen an den Monitoraus-

gang kann zu Fehlmessungen durch Ableitströme oder Erd­schleifen führen.

 Der Spannungsmonitorausgang bezieht sich auf die von den

Fühlerleitungen erfasste Ausgangsspannung (siehe 2.3).

 Der Monitorausgang ist kurzschlussfest.

–Der Innenwiderstand beträgt 9,8 k.

Funktion

 Der Anschluss I-MON liefert, bezogen auf AGND, eine zum Aus-

gangsstrom Iout proportionale Spannung UMI.

 I-MON dient als Steuerspannung für die Master-Slave-Parallel-

schaltung (siehe 5.8.2 / 5.8.3).

 I-MON kann auch für externe Mess-, Überwachungs- oder Regist-

rierzwecke herangezogen werden.

 Es gilt

= Iout  kMI  k

U

MI

= 10 V / Iout

k

MI

R

i (I-MONITOR)

= 9,4 kI-Monitor-Innenwiderstand

= 0 ... 10 V

Bel

; I-Monitor-Koeffizient

nenn

Belastungskoeffizient

= Belastungswiderstand

R

Bel

max. Fehler von U

: 5 mV 2% v. Istwert (bei R

MI

> 10 M)

Bel

Hinweise

 I-MON ist nicht potentialfrei; sein Bezugspunkt AGND ist mit dem

Ausgangs-Minuspol verbunden.

 Das Anschließen von geerdeten Messkreisen an den Monitoraus-

gang kann zu Fehlmessungen durch Ableitströme oder Erd­schleifen führen.

 Der Monitorausgang ist kurzschlussfest.

–Der Innenwiderstand beträgt 9,4 k

Bild 5.7 Verdrahtung Strommonitor

Bild 5.6 Verdrahtung Spannungsmonitor

20 GMC-I Messtechnik GmbH

5.8 Parallelschaltung

SLP-KONSTANTER

SLP-KONSTANTER

SLP-KONSTANTER

Einstellung
USET = Usoll
ISET1+2+3=Isoll

OUTPUT on / off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND
Uset ­Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Einstellung
USET = Usoll
ISET1+2+3=Isoll
OUTPUT on / off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND
Uset ­Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Einstellung
USET = Usoll
ISET1+2+3=Isoll

OUTPUT on / off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V

AGND
Uset -

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Last

= nur bei Fühlerbetrieb erforderlich

Output

Output

Output

I

1

I

2

I

3

I

1

I

2

I

I

1

I

2

U

3

U

3

I

1

I

2

I

3

I

out1+Iout2+I3

I

3

U

3

R

L

------ I
out1Iout2

+–=

U

out1

U

out2

U

out3

UA/V

I

out1

I

out2

I

out3

IA/A

idealer Arbeitsbereich
für Spannungsregelung
an der Last

R

L

R

L

idealer Arbeits-

Stromregelung
an der Last

bereich für

I

out1Iout2

+

U

3

R

L

------

I

out1Iout2Iout3

++<

Reicht der Ausgangsstrom eines einzelnen KONSTANTERs für eine
Anwendung nicht aus, können Sie die Ausgänge beliebig vieler
KONSTANTER parallel schalten.

ACHTUNG

Bei Parallelschaltung von Ausgängen mit unterschiedlicher Nennspan­nung, müssen alle Ausgänge auf den niedrigsten beteiligten Nennspan­nungswert begrenzt werden.
Diese Einstellung nehmen Sie mit Ulim vor.

5.8.1 Direkte Parallelschaltung

Funktion

 Einfachste Möglichkeit einen höheren Strom für die Last bereitzu-

stellen, als ihn ein einzelner KONSTANTER liefern kann.

 Sie können KONSTANTER unterschiedlicher Ausgangsnennspannung

einsetzen. Alle Spannungssollwerte müssen aber auf den gleichen
Wert eingestellt bzw. begrenzt werden.

 Weniger geeignet für den Konstantspannungsbetrieb.

Verdrahtung

 Ab diesem Punkt liefert auch dieser KONSTANTER einen Teil des

Laststromes.

 Dieser Vorgang setzt sich fort, bis der Ausgang mit der nied-

rigsten Spannungseinstellung erreicht wird.

 Dieser Ausgang hält dann die Spannung an der Last konstant.

Geht auch dieser Ausgang in die Stromregelung, wird der Last­strom als Summenstrom aller parallel geschalteten Geräte kon­stant gehalten bis zum Kurzschluss.

Bild 5.8.1 b Wirkungsweise der direkten Parallelschaltung im idealen

Arbeitsbereich für Spannungsregelung an der Last

Bild 5.8.1 c U / I-Diagramm bei direkter Parallelschaltung

Hinweise

Bild 5.8.1 a Verdrahtung für direkte Parallelschaltung

 Durch Einstelltoleranzen ergeben sich für die einzelnen Aus-

gänge etwas unterschiedliche Spannungen.

Einstellung

 Deaktivieren Sie jeden Ausgang.
 Stellen Sie die Spannungssollwerte USET aller in der Parallelschal-

tung beteiligten KONSTANTER auf ungefähr den gleichen Wert ein:
Usoll = USET1 = USET2 = USET3 = USETn

 Stellen Sie die Stromsollwerte ISET so ein, dass der gewünschte

Summenstromsollwert Isoll erreicht wird:

Isoll = ISET1 + ISET2 + ISET3 + ... + ISETn

 Aktivieren Sie die Ausgänge.

Bei größerer Spannungsdifferenz wird bei den Ausgängen mit
niedrigerer Spannungseinstellung eine elektronische Senke aktiv.
Die Senke versucht – evtl. pulsierend – den niedrigeren Span­nungswert zu erreichen.
KONSTANTER oder Last werden dadurch nicht beschädigt.
Treten aber dabei Probleme mit der Laststrommessung auf,
sollten Sie die Geräte in Master-Slave-Parallelschaltung verkop­peln (vgl. Kapitel 5.8.2).

 Durch Verkoppeln der SIG1-Ausgänge mit den TRG-Eingängen

können Sie die Ausgänge gemeinsam ein- und ausschalten

Wirkungsweise

(vgl. Kap. 5.8.2).

 Nach dem Einschalten liefert zunächst der KONSTANTER mit der

höchst eingestellten Spannung den Laststrom.

 Verkleinern Sie den Lastwiderstand kontinuierlich, wird der Last-

strom stetig zunehmen.

 Erreicht der Laststrom den für den aktuell belasteten Ausgang

eingestellten Wert ISET, aktiviert sich die Stromregelung für diesen
Ausgang.

 Verringern Sie den Lastwiderstand nun weiter, senkt die Strom-

regelung die Ausgangsspannung so weit ab, bis der Span-

nungswert des nächst niedriger eingestellten Ausgangs erreicht ist.

GMC-I Messtechnik GmbH 21

5.8.2 Master-Slave-Parallelschaltung

SLP-KONSTANTER

SLP-KONSTANTER

SLP-KONSTANTER

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND
Uset ­Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Master

Einstellung
USET = Usoll
ISET = Isoll / n
OUTPUT on/off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –

TRG IN+

+ 15 V
AGND
Uset -

Uset

Iset +

U-MON

I-MON

+OUT

+OUT

Slave 1

Einstellung
USET > Uset

master

ISET = 0 A
OUTPUT on

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V

AGND
Uset -

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Last

= nur bei Fühlerbetrieb erforderlich

1 k

Slave 2

Einstellung
USET > Uset

master

ISET = 0 A
OUTPUT on

1 k

Output

Output

Output

R

sym

R

sym

Funktion

Die Master-Slave-Parallelschaltung bietet gegenüber der direkten
Parallelschaltung wesentliche Vorteile:

 Gleichermaßen geeignet für Spannungs- und Stromregelung
 Die Ausgangsparameter (Ausgangsspannung,

Summenstrombegrenzung, Ausgang ein / aus) werden voll­ständig über das Führungsgerät (Master) eingestellt.

 Alle beteiligten KONSTANTER werden gleichmäßig belastet.
Verdrahtung

 Definieren Sie einen der KONSTANTER als Master-Gerät.
 Verkoppeln Sie Master- und Slave-Gerät(e) wie in Bild 5.8.2 dar-

gestellt.

 Schließen Sie die Lastleitungen an (Beachten Sie Kapitel 2.2).
 Symmetrieren Sie die einzelnen Ausgangsströme. Halten Sie dazu

die Verbindungsleitungen möglichst kurz und legen Sie diese
möglichst stark aus. Gleichen Sie noch mit R

sym

ab.

 Sie können den Ausgangsstrom jedes Slave-Gerätes durch justie-

ren von R

genau auf den Ausgangsstrom des Masters

sym

abgleichen. Die Änderung sehen Sie sofort am jeweiligen Dis­play.

 Lastkurzschluss aufheben.
 Von nun an erfolgen Einstellung und Regelung der (Summen-)

Ausgangsparameter vollständig durch das Master-Gerät.

Wiederholtes Einschalten:

 Die Reihenfolge beim Netz-Ausschalten und späteren Wieder-

einschalten ist beliebig.

Wirkungsweise

 Das Führungsgerät (Master) steuert mit dem Strommonitorsignal

den Ausgangsstrom des nachgeschalteten Gerätes (Slave1)
über dessen Stromsteuereingang.

 Slave1 wirkt in gleicher Weise als Master-Gerät gegenüber dem

nachfolgenden Slave2, usw.
Der Summenausgangsstrom ist deshalb stets proportional dem
Master-Ausgangsstrom.
Über die Verkopplung des Master-SIG1-Ausganges mit dem Slave-

TRG-Eingang steuert das Führungsgerät den OUTPUT-on / off­Zustand der Slave-Geräte.

Hinweise

Geräte unterschiedlicher Nenndaten

 Das Gerät mit der kleinsten Nennspannung muss als Master-Gerät

eingesetzt werden.

 Der Spannungseinstellbereich der anderen Geräte muss mit ULIM

auf diesen niedrigsten Nennwert begrenzt werden.

 Iout

entspricht nur prozentual Iout

Slave

bezogen auf I

Master

nenn

Beispiel:

:

I

Master: SLP 120-20

U

nenn

20 V

nenn

:

10 A

Einstellung: USET: 12 V ISET:3 A(30%)

Bild 5.8.2 Verdrahtung für Master-Slave-Parallelschaltung

Einstellung
Erstmaliges Einschalten:

 Last kurzschließen
 Master-Gerät einschalten (Netz) und einstellen:

OUTPUT off
USET= Usoll; gewünschte Ausgangsspannung
ISET= Isoll / n; Isoll: gewünschter Summenausgangsstrom;

n: Anzahl der KONSTANTER
Nur gültig wenn die Nenndaten aller n Geräte
gleich sind; s. a. Hinweise

 Slave 1 einschalten (Netz) und einstellen:

OUTPUT on trotz gedrückter OUTPUT-Taste bleibt der

Ausgang zunächst inaktiv, da er vom Master
über den TRG-Eingang noch gesperrt ist

USET > USET

Der Spannungssollwert der Slave-Geräte

master

muss mindestens 2% höher eingestellt werden
als die des Mastergerätes, z.B. auf Maximum

Slave 1: SLP 120-20 U

nenn

: 20 V I

nenn

:10 A

ergibt: Uout: 12 V Iout:3 A(30%)

Slave 2: SLP 120-40 U

nenn

: 40 V I

:6 A

nenn

ergibt: Uout: 12 V Iout: 1,8 A (30%)

Allgemein

 Anstelle R

können Sie eine Drahtverbindung einsetzen, wenn

sym

Sie für den Summenausgangsstrom keinen exakten Sollwert
benötigen. Dadurch liefert jedes Slave-Gerät aber grundsätzlich
etwas mehr Strom als das Führungsgerät.

 Sind die Verbindungen der analogen Schnittstelle und der Fühler-

leitungen länger als 1 m, verwenden Sie bitte geschirmte Kabel.
Den Schirm verbinden Sie mit Erde / Gehäuse oder AGND.

 Die Messfunktion des Master-Gerätes erfasst zwar die gemein-

sam erzeugte Ausgangsspannung aller beteiligten Geräte, jedoch
nur den eigenen Ausgangsstrom.
Zur Ermittlung des Summenausgangsstromes müssen Sie die
Strommesswerte aller beteiligten Geräte addieren.

ISET = 0 A evtl. ISET-Drehknopf deaktivieren durch

 Verfahren Sie mit weiteren Slave-Geräten in gleicher Weise.
 Drücken Sie auf OUTPUT ON am Master. Dadurch werden gleich-

zeitig alle Slave-Ausgänge miteingeschaltet und eingestellt.

 Überprüfen Sie den fließenden Ausgangsstrom auf den Dis-

plays der KONSTANTER.

22 GMC-I Messtechnik GmbH

Einstellung von Ilim = 0 A

5.9 Serienschaltung

Einstellung
ISET = Isoll

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND
Uset ­Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

SLP-KONSTANTER

SLP-KONSTANTER

SLP-KONSTANTER

Einstellung
USET1+2+3 = Usoll
ISET = Isoll
OUTPUT on / off

+SENSE

OUT

OUT

SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND

Uset -

Uset +

Iset +

U-MON

I-MON

OUT

OUT

Last

= nur bei Fühlerbetrieb erforderlich

Einstellung
ISET = Isoll

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –

TRG IN +

+ 15 V
AGND
Uset ­Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Output

Output

Output

D

e1

D

e2

D

e3

Einstellung
USET1+2+3 = Usoll
ISET = Isoll
OUTPUT on / off

Einstellung
USET1+2+3 = Usoll
ISET = Isoll
OUTPUT on / off

idealer Arbeitsbereich
für Stromregelung
an der Last

idealer Arbeitsbereich
für Spannungsregelung
an der Last

U

out1

U

out2

U

out3

I

out1Iout2

I

out3

R

L

R

L

Reicht die Ausgangsspannung eines einzelnen Gerätes nicht aus oder
wollen Sie eine Spannung erzeugen, können Sie die Ausgänge
mehrerer Geräte in Serie schalten.

WARNUNG!

Die maximal zulässige Summenausgangsspannung der Serienschaltung
beträgt 120 V (bzw. 240 V bei geerdetem Mittelpunkt).

5.9.1 Direkte Serienschaltung

ACHTUNG!

Bei Serienschaltung von Ausgängen mit unterschiedlichen Nenndaten
fließt im Kurzschlussfall der höchst eingestellte Strom durch alle Aus­gänge. Die interne Verpolungsschutzdiode ist aber jeweils nur für den
eigenen Nennstrom dimensioniert (siehe Verpolungsfestigkeit unter
Techn. Daten). Deshalb müssen alle Stromsollwerte auf den niedrigsten
beteiligten Nennstromwert begrenzt werden. Diese Einstellung nehmen
Sie mit Ilim vor. Sie können auch bei den Ausgängen mit niedrigerem
Nennwert eine Diode (D

gangsklemmen anschließen. Diese muss in der Lage sein den Nennstrom
des stromstärksten Ausgangs zu führen.

Funktion

 Die einfachste Möglichkeit eine höhere Spannung für die Last

bereitzustellen, als sie ein Gerät liefern kann.

 Geringer Verdrahtungsaufwand.
 Weniger geeignet für den Konstantstrombetrieb.

, Bild 5.9.1a) in Sperrichtung zwischen den Aus-

e

Wirkungsweise
 Für den Verbraucher steht die Summe der einzelnen Ausgangs-

spannungen zur Verfügung.

 Wird der angeschlossene Lastwiderstand stetig reduziert,

liefern zunächst alle Ausgänge den gleichen Laststrom.

 Erreicht der Laststrom den niedrigst eingestellten Stromsollwert,

geht der entsprechende Ausgang in Stromregelung über.

 Bei weiterer Reduzierung des Lastwiderstandes hält dieser

Ausgang den Laststrom solange konstant, bis seine Ausgangs-
spannung auf 0 V abgesunken ist.

 Weiteres Reduzieren des Lastwiderstandes zwingt diesem Aus-

gang eine negative Spannung durch die anderen Ausgänge auf.

 Ab ca. –0,5 V wird seine interne Verpolungsschutzdiode leitend.
 Der Laststrom kann jetzt wieder ansteigen bis der Ausgang mit

dem nächsthöheren Stromsollwert in Stromregelung schaltet.

 Dieser Vorgang setzt sich fort, bis der Laststrom schließlich den

Ausgang mit der höchsten Stromsollwerteinstellung in Stromregelung
zwingt.

 Von diesem letzten Ausgang wird der Strom bis zum Kurzschluss

konstant gehalten.

Verdrahtung

Bild 5.9.1 a Verdrahtung für direkte Serienschaltung

Einstellung

 Deaktivieren Sie jeden Ausgang
 Stellen Sie die Stromsollwerte ISET aller in der Serienschaltung

beteiligten Geräte auf ungefähr den gleichen Wert ein:
Isoll = ISET1 = ISET2 = ISET3 = ISETn

 Stellen Sie die Spannungssollwerte USET so ein, dass der

gewünschte Summenspannungssollwert Usoll erreicht wird:
Usoll = USET1 + USET2 + USET3 + ... + USETn

 Aktivieren Sie die Ausgänge

GMC-I Messtechnik GmbH 23

Bild 5.9.1 b U / I-Diagramm bei direkter Serienschaltung

Hinweis

 Durch Verkoppeln der SIG1-Ausgänge mit den TRG-Eingängen

können Sie die Ausgänge gemeinsam ein- und ausschalten (vgl.
Kap. 5.9.2).

5.9.2 Master-Slave-Serienschaltung

SLP-KONSTANTER

SLP-KONSTANTER

SLP-KONSTANTER

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V

AGND
Uset -

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Master

Einstellung
USET = Usoll / n
ISET = Isoll
OUTPUT on / off

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V

AGND
Uset -

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Slave 2

Einstellung
USET = 0 V
ISET > Iset

master

OUTPUT on

Last

R

sym

R

sym

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND

Uset -

Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

Slave 1

Einstellung
USET = 0 V
ISET > Iset

master

OUTPUT on

Output

Output

Output

= nur bei Fühlerbetrieb erforderlich

Funktion

Die Master-Slave-Serienschaltung bietet gegenüber der direkten
Serienschaltung wesentliche Vorteile:

 Für Spannungs- und Stromregelung gleichermaßen geeignet.
 Die Ausgangsparameter (Summenausgangsspannung,

Strombegrenzung, Ausgang ein / aus) werden vollständig über
das Führungsgerät (Master) eingestellt.

 Die beteiligten KONSTANTER werden gleichmäßig belastet.

Verdrahtung

 Definieren Sie eines der Geräte als Master-Gerät.
 Verkoppeln Sie Master- und Slave-Gerät(e) wie in Bild 5.9.2 dar-

gestellt.

 Schließen Sie die Lastleitungen an den Außenpunkten der Serien-

schaltung an.

 Symmetrieren Sie die einzelnen Ausgangsspannungen mit R

sym

.

 Slave 1 einschalten (Netz) und einstellen:

OUTPUT on trotz gedrückter OUTPUT-Taste bleibt der

Ausgang zunächst inaktiv, da er vom Master
über den TRG-Eingang noch gesperrt ist

USET = 0 V evtl. USET-Drehknopf deaktivieren durch

Einstellung von ULIM = 0 V

ISET > ISET

Die Strombegrenzung der Slave-Geräte muss

master

mindestens 2% höher eingestellt werden als die
des Master-Gerätes, z.B. auf Maximum

 Verfahren Sie mit weiteren Slave-Geräten in gleicher Weise.
 Drücken Sie auf OUTPUT ON am Master. Dadurch werden gleich-

zeitig alle Slave-Ausgänge miteingeschaltet und eingestellt.

 Überprüfen Sie die Ausgangsspannungen auf den Displays der

KONSTANTER.

 Sie können die Ausgangsspannung jedes Slave-Gerätes durch jus-

tieren von R

genau auf die Ausgangsspannung des Masters

sym

abgleichen. Die Änderung sehen Sie sofort am jeweiligen Dis­play.

 Last anschließen.
 Von nun an erfolgen Einstellung und Regelung der (Summen-)

Ausgangsparameter vollständig durch das Master-Gerät.

Wiederholtes Einschalten

 Die Reihenfolge beim Netz-Ausschalten und späteren Wieder-

einschalten ist beliebig.

Wirkungsweise
 Das Führungsgerät (Master) steuert mit dem Spannungsmonitor-

signal die Ausgangsspannung des nachgeschalteten Gerätes
(Slave1) über dessen Spannungssteuereingang.

 Slave1 wirkt in gleicher Weise als Master-Gerät gegenüber dem

nachfolgenden Slave2, usw.
Die Summenausgangsspannung ist deshalb stets proportional
der Master-Ausgangsspannung.
Über die Verkopplung des Master-SIG1-Ausganges mit dem Slave-

TRG-Eingang steuert das Führungsgerät den OUTPUT-on / off­Zustand der Slave-Geräte.

Bild 5.9.2 Verdrahtung für Master-Slave-Serienschaltung

 Sie vereinfachen und optimieren das Symmetrieren durch die

Kombination von Trimmerwiderstand und Festwiderstand
(Metallschicht, T

Slave­Nennspannung

50 ppm / K) für R

k

R

sym

Nennwert

.

sym

R

sym

Kombination

Hinweise

KONSTANTER unterschiedlicher Nenndaten

 Der KONSTANTER mit dem kleinsten Nennstrom muss als Master-

Gerät eingesetzt werden.

 Der Stromeinstellbereich der anderen KONSTANTER muss mit ILIM

auf diesen niedrigsten Nennwert begrenzt werden.

 Uout

entspricht nur prozentual Uout

Slave

bezogen auf U

Master

20 V 40 k/ 0,2 W 36 k +10 k - Poti
32 V 64 k/ 0,2 W 60 k + 10 k - Poti
40 V 80 k/ 0,2 W 75 k + 10 k - Poti
80 V 160 k/ 0,2 W 150 k + 20 k - Poti

Einstellung

Erstmaliges Einschalten:

 Ausgänge nicht belasten (Leerlauf)
 Master-Gerät einschalten (Netz) und einstellen:

OUTPUT off
USET = Usoll / n Usoll: erwünschte Summenausgangsspannung

ISET = Isoll gewünschter Stromgrenzwert

24 GMC-I Messtechnik GmbH

n: Anzahl der KONSTANTER
Nur gültig wenn die Nenndaten aller n Geräte
gleich sind; s. a. Hinweise

Beispiel:

Master: SLP 120-40

nenn

:

40 V

I

nenn

U

Einstellung: USET:12 V(30%) ISET:3 A

Slave 1: SLP 120-20 U

:20 V I

nenn

nenn

ergibt: Uout:6 V(30%) Iout:3 A

Slave 2: SLP 120-20 U

:20 V I

nenn

nenn

ergibt: Uout:6 V(30%) Iout: 3 A

Allgemein

 Sind die Verbindungen der analogen Schnittstelle und der Fühler-

leitungen länger als 1 m, verwenden Sie bitte geschirmte Kabel.
Den Schirm verbinden Sie mit Erde / Gehäuse oder AGND.

 Durch alle KONSTANTER fließt der gleiche Strom.

Zur Messung des Laststroms genügt deshalb der Strommesswert
des Master-Gerätes.
Zur Ermittlung der Summenausgangsspannung müssen Sie die
Spannungsmesswerte aller beteiligten KONSTANTER addieren.

nenn

:

6 A

: 10 A

: 10 A

5.10 Variieren des Ausgangs-Innenwiderstandes

U

nenn

I

nenn

U/V

I/A

ISET

USET

0

R

L

RL

R

i

m

a

x

@

R

e

x

t

=

0

R

i

m

i

n

@

R

e

x

t







R

e

x

t



R

ext

30 k x U

nenn

Ri x I

nenn

------------------------------------- 2 4 , 4 k –=

SLP-KONSTANTER

+SENSE

-OUT

-OUT

-SENSE

Analog Interface

SIG1 OUT
SIG2 OUT

TRG IN –
TRG IN +

+ 15 V
AGND
Uset ­Uset +

Iset +

U-MON

I-MON

+OUT

+OUT

R

ext

Output

Einstellung
USET = Usoll
ISET = Isoll
Output on / off

R

Last

R

imax

Ri

R

ext

/ 

10

10

2

10

3

10

4

10

5

10

6

10

7

10

8

10

-4

10

-3

10

-2

10

-1

1

Funktion

 In Spannungsregelung beträgt der Innenwiderstand des Aus-

gangs nahezu 0 .

 Für manche Applikationen, z. B. zur Simulation von langen Lastlei-

tungen oder schwachen Kfz-Batterien, können Sie den Innen-

widerstand des Ausgangs erhöhen.
Die eingestellte (Leerlauf-) Ausgangsspannung sinkt damit pro­portional der zunehmenden Belastung ab (Bild 5.10 a).

Anschluss

 Beschalten Sie die analoge Schnittstelle gemäß Bild 5.10 c.

:

folgende

i

 Mit dieser Beschaltung gilt für den Innenwiderstand R

Beziehung zum externen Steuerwiderstand R

ext

Bild 5.10 a Abhängigkeit der Ausgangsspannung von der Belastung

Normierung

 Die normierte Kurve Bild 5.10 b ist für alle Gerätetypen gültig.
 Aus der Kurve können Sie sehr schnell und einfach entnehmen,

welcher Ausgangs-Innenwiderstand R
erwiderstand R
Ri = R

imax

einstellt.

ext

 Ablesewert

sich bei welchem Steu-

i

Beispiel: U

nenn

===> R

= 40 V, I

= 376 k

ext

= 6 A, Ri sei 0,5 

nenn

Bild 5.10 c Verdrahtung zum Variieren des Innenwiderstandes

 Tabelle der R

-Werte für jeden Gerätetyp

imax

Gerätetyp 120-20 120-40 120-80

/  2,46 8,2 32,8

R

imax

Gerätetyp 240-20 240-40 240-80 320-32

/  1,23 4,1 16,4 2,19

R

imax

Bild 5.10 b Normierte Kurve zur Bestimmung des Ausgangs-Innenwiderstandes bei vorgegebenem Steuerwiderstand

GMC-I Messtechnik GmbH 25

6 Zubehör

8 Reparatur- und Ersatzteil-Service

Montage

Beschreibung Hinweis Artikel-Nr.

19“-Adapter 1 x 32 N Erforderlich zur Montage eines Gerätes der

Typen 32 N ... in ein 19“-Rack,
Gewicht: 214 g (verpackt im Polybeutel)

19“-Adapter 2 x 32 N Erforderlich zur Montage von zwei Geräten

der Typen 32 N ... in ein 19“-Rack,
Gewicht: 50 g (verpackt im Polybeutel)

Jumper-Netzkabel, 0,4 m Das Kabel besitzt je einen 10 A-Kaltgerä-

testecker und eine 10 A-Kaltgerätekupp­lung.
Es wird zum ”Durchschleifen” der Netzver­sorgung eingesetzt, wenn mehrere Geräte
mechanisch zu einer Mehrkanal-Einheit
verbunden werden. Diese Einheit benötigt
dann nur ein Netzanschlusskabel.
Gewicht: 102 g (verpackt im Polybeutel)

K990A

K990B

K991A

7 Bestellangaben

Beschreibung (Kurzname) Typ Artikel-Nr.

SLP 120-20 32 N 20 R 10 K220A*
SLP 120-40 32 N 40 R 6 K221A*
SLP 120-80 32 N 80 R 3 K222A*
SLP 240-20 32 N 20 R 20 K230A*
SLP 240-40 32 N 40 R 12 K231A*
SLP 240-80 32 N 80 R 6 K232A*
SLP 320-32 32 N 32 R 18 K234A*

* 115 V-Variante jeweils mit dem Anhang -S001 verfügbar

Kalibrierzentrum*
und Mietgeräteservice

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Service GmbH
Service-Center
Beuthener Straße 41
D-90471 Nürnberg
Telefon [phone]
Telefax [phone]
E-Mail [e-mail]
www.gmci-service.com

Diese Anschrift gilt nur für Deutschland.
Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen
zur Verfügung.

* DAkkS-Kalibrierlaboratorium für elektrische Messgrößen D-K-15080-01-01

Akkreditierte Messgrößen: Gleichspannung, Gleichstromstärke, Gleichstrom­widerstand, Wechselspannung, Wechselstromstärke, Wechselstrom-Wirkleistung,
Wechselstrom-Scheinleistung, Gleichstromleistung, Kapazität, Frequenz und Tem­peratur

9 Produktsupport

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon D 0900 1 8602-00

A/CH [phone]
Telefax [phone]
E-Mail [e-mail]

26 GMC-I Messtechnik GmbH

Rekalibrierung

Die Messaufgabe und Beanspruchung Ihres Messgeräts beeinflus­sen die Alterung der Bauelemente und kann zu Abweichungen von
der zugesicherten Genauigkeit führen.

Bei hohen Anforderungen an die Messgenauigkeit sowie im Bau­stelleneinsatz mit häufiger Transportbeanspruchung und großen
Temperaturschwankungen, empfehlen wir ein relativ kurzes Kalibri­erintervall von 1 Jahr. Wird Ihr Messgerät überwiegend im Labor­betrieb und Innenräumen ohne stärkere klimatische oder mechani­sche Beanspruchungen eingesetzt, dann reicht in der Regel ein
Kalibrierintervall von 2-3 Jahren.

Bei der Rekalibrierung* in einem akkreditierten Kalibrierlabor
(DIN EN ISO/IEC 17025) werden die Abweichungen Ihres Messge­räts zu rückführbaren Normalen gemessen und dokumentiert. Die
ermittelten Abweichungen dienen Ihnen bei der anschließenden
Anwendung zur Korrektur der abgelesenen Werte.

Gerne erstellen wir für Sie in unserem Kalibrierlabor DAkkS- oder
Werkskalibrierungen. Weitere Informationen hierzu finden Sie auf
unserer Homepage unter:

www.gossenmetrawatt.com ( Unternehmen  Qualität und Zer­tifikate  DAkkS-Kalibrierzentrum  Fragen und Antworten zum
Thema Kalibrierung).

Durch eine regelmäßige Rekalibrierung Ihres Messgerätes erfüllen
Sie die Forderungen eines Qualitätsmanagementsystems nach
DIN EN ISO 9001.

Rücknahme und umweltverträgliche Entsorgung

Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9
nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses
Gerät fällt unter die RoHS-Richtlinie. Im Übrigen weisen wir darauf
hin, dass der aktuelle Stand hierzu im Internet bei www.gossen­metrawatt.com unter dem Suchbegriff WEEE zu finden ist.

Nach WEEE 2012/19/EU und ElektroG kennzeichnen wir
unsere Elektro- und Elektronikgeräte mit dem nebenste­henden Symbol nach DIN EN 50419.
Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden.
Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an
unseren Service.

* Prüfung der Spezifikation oder Justierung sind nicht Bestandteil einer Ka-

librierung. Bei Produkten aus unserem Hause wird jedoch häufig eine er­forderliche Justierung durchgeführt und die Einhaltung der Spezifikation
bestätigt.

GMC-I Messtechnik GmbH 27

Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet

GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg •

Germany

Telefon [phone]
Telefax [phone]
E-Mail [e-mail]
www.gossenmetrawatt.com
