Gossen Metrawatt Secutest S2N User guide [cs]

VDE tester Secutest S2N+

Obj. č.: 10 08 96

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup testovacího přístroje Gossen Metrawatt Secutest S2N+. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! V tomto návodu k obsluze se popisuje přístroj s verzí firmwaru 7.35.

Rozsah dodávky

1 x Testovací přístroj 1 x Testovací sonda s kabelem 1 x Odpojitelné krokosvorky testovací sondy 3 x Rychloupínací svorky 1 x Kalibrační certifikát 1 x Pásek k přenášení 1 x Návod k obsluze

Aktuální verzi PC softwaru (volně dostupný start-up program nebo demo verze) ke zprávě dat, vytváření zpráv a seznamů si můžete stáhnout z našich webových stránek.

Bezpečnostní pokyny

Tento výrobek splňuje požadavky příslušných směrnic EU a národních norem a pro potvrzení této skutečnosti nese označení CE. Prohlášení o shodě k testovacímu přístroji můžete získat u výrobce GMC-I Messtechnik GmbH. Tento testovací přístroj byl vyroben a prozkoušen v souladu s následujícími bezpečnostními normami: IEC 61010-1 / DIN EN 61010-1 / VDE 0411-1, DIN VDE 0404, DIN VDE 0413 část 2 a 4 a DIN VDE 0104 (Funkce F02 nebo SECUTEST SIII+H). Bezpečnost uživatele, testovacího přístroje i měřeného přístroje (elektrického zařízení nebo elektrického zdravotnického zařízení) lze zaručit pouze za předpokladu, že výrobek se používá v souladu s tímto návodem k obsluze. Zkoušky s přístrojem smí provádět jen kvalifikovaný elektrotechnik nebo osoba pod jeho přímým dohledem. Kvalifikovaný elektrotechnik musí poskytnout uživateli instruktáž ohledně provádění a vyhodnocení testu.

Dodržujte následující bezpečnostní pokyny a opatření:  Výrobek se smí připojit jen k elektrickým systémům s napětím 230 V / 240 V, které jsou v souladu

s příslušnými bezpečnostními předpisy (např. IEC 60346, VDE 0100) a jsou vybaveny pojistkou nebo proudovým chráničem s max. hodnotou 16 A.

 Je zakázané používat přístroj k provádění měření elektrických systémů.  Buďte vždy připraveni na výskyt neočekávaných napětí na testovaném zařízení (nebezpečné

napětí můžou obsahovat např. kondenzátory).

 Přesvědčte se, že měřicí kabely jsou v bezvadném stavu (např. že nemají poškozenou izolaci

nebo přerušení na kabelu nebo u konektoru, atd.).

 Když se používá stočený sondážní kabel (SK2W):

Uchopte pevně testovací sondu, např. po zasunutí do zdířky. Napínání stočeného kabelu by mohlo jinak způsobit zpětné vyskočení testovací sondy s možností úrazu.

 Měření izolačního odporu (náhradní unikající proud):

Tento test se provádí s max. napětím 500 V a s nastavenou prahovou hodnotou proudu (I < 3,5 mA). Nicméně po kontaktu svorek (3, nebo 2) může dojít k zásahu elektrického proudu, který může mít za následek úrazy.

 Měření unikajícího proudu:

Při měření unikajícího proudu je nezbytné zajistit, aby testované zařízení bylo během měření pod proudem. Na odkrytých vodivých částech může být během testu nebezpečné dotykové napětí, a proto se jich nesmíte za žádných okolností dotýkat (jakmile hodnota unikajícího proudu dosáhne úroveň přibližně 10 mA, dojde k vypnutí přístroje).

Zapnutí a vypnutí

Pokud zapínáte testované zařízení, které je pod napětím, je nutné, abyste postupovali podle níže uvedených kroků. Zamezí se tím přílišnému opotřebení síťového relé testovaného přístroje. Před měřením:

1) Testované zařízení: Příslušným vypínačem vypněte testované zařízení.

2) SECUTEST SIII+…: Připojte napájecí kabel do testovací zásuvky .

3) Testované zařízení: Zapněte testovaný přístroj. Po dokončení měření:

4) Testované zařízení: Příslušným vypínačem vypněte testované zařízení.

5) SECUTEST SIII+…: Odpojte od testovací zásuvky napájecí kabel.

Měřicí a testovací přístroj se nesmí používat:

 Když jeví viditelné známky poškození.  Když má poškozené připojovací kabely, měřicí kabely nebo příložné porty.  Pokud nepracuje správně.  Když byl vystaven silným otřesům během přepravy.

V takových případech se musí přístroj vypnout a zajistit proti nechtěnému spuštění.

Poznámky k testu s vysokým napětím

Pozor!

Sada kabelů KS13 nebo podobné sady se nesmí používat k testu s vysokým napětím. Takový test se smí provádět jen s přímým zapojením do testovací zásuvky!

V průběhu testu nedržte testované zařízení v ruce, zejména když testujete zařízení s třídou ochrany II. Dávejte pozor, aby se testované zařízení nedotýkalo během testu žádného jiného vybavení nebo osob.

Omezení zodpovědnosti

V případě přeskokového napětí může dojít k poruše počítače, který se používá v blízkosti testu a v důsledku toho ke ztrátě dat v počítači. Všechna data a programy se musí před provedením testu s vysokým napětím vhodným způsobem zálohovat a v případě potřeby se musí počítač vypnout. K poruše na počítači může dojít, i když nemá připojení přes konektor RS 232. Výrobce testovacího přístroje nenese zodpovědnost za přímé nebo nepřímé škody na počítačích, periferiích nebo datech, ke kterým dojde v průběhu testu s vysokým napětím. K poškozením zpravidla dochází jen na testovaných zařízeních, která nejsou v souladu s platnými normami, která byla už dříve poškozena, nebo která nebyla opravena správně, protože test s vysokým napětím se vyžaduje podle norem IEC 61010-1 / EN 61010-1 / VDE 0411, část 1 a také EN 60335, EN 60601 a EN 60950.

Bezpečnost dat

Naměřená data, reporty a uživatelské vstupy se ukládají do RAM na modulu (P)SI (volitelné příslušenství), dokud funguje záložní baterie. Pravidelně si ukládejte data na PC, aby se zabránilo jejich ztrátě na modulu (P)SI. Za ztrátu dat nepřebíráme zodpovědnost. K zpracování a správě dat doporučujeme používat následující programy:



PS3 (přenos naměřených dat na PC, dokumentace, správa, vytváření hlášení a sledování

termínů.



PC.doc-WORD/EXCEL (vytváření reportů a seznamů)



PC.doc-ACCESS (správa testovacích dat)



GMST (Databázový software pro správu a dokumentaci testovacích dat)



ETC (Software pro vytváření reportů)

Popis a ovládací prvky

1. Zdířka pro ochranný vodič testovaného zařízení

2. Zdířka pro nulový vodič testovaného zařízení

3. Zdířka pro fázový vodič testovaného přístroje

4. Zdířka pro připojení testovací sondy

5. Zdířka pro připojení testovací sondy

6. Volič funkcí

- Function Test: Funkční test

- Auto: Automatická testovací sekvence podle zvoleného standardu

- PE: Test ochranného vodiče

- Iso/HV: Test izolace / test s vysokým napětím

- I leakage: Měření unikajícího proudu

- V Ω: Funkce multimetru

- Aux: Vedlejší funkce multimetru

- Setup: Nastavení přístroje

7. : Tlačítko navigace v menu a výběru parametru

8. : Tlačítko navigace v menu a výběru parametru

9. Okno LCD displeje

10. Zdířka konektoru RS232 pro připojení modulu (P)SI SECUTEST PSI/SI+, adaptéru SECUSTORE, skeneru čárových kódů nebo RFID

11. Kontrolka signalizující chybu připojení k napájení

12. Tlačítko : Vkládání a zahájení testovací sekvence a dotyk prstu

13. Tlačítko : Nápověda (kontextová)

14. Tlačítko vedle symbolu pro přepínání testovacího napětí na testovací zásuvku (jen když bliká LED v symbolu)

15. Kontrolka funkčního testu

16. Funkční uzemnění (Vyrovnávání potenciálu - Funkce J01)

17. Provozní uzemnění (Funkce J01)

18. Zdířka pro připojení částí aplikace (Funkce J01)

19. Tlačítka (levé a pravé) pro uvolnění rukojeti

20. Zemnící kontakt k servisním účelům (Funkce B01), např. pro připojení notebooku nebo tiskárny

21. Standardní výstupní zdířka (testovací zdířka) pro připojení testovaného zařízení

22. Tlačítka (levé a pravé) pro uvolnění krytu

23. Kryt

24. Schránka pro uložení sondy a příslušenství

25. Kryt modulu (P)SI (volitelné příslušenství SECUTEST PSI, nebo SECUTEST SI+)

26. Rukojeť k přenášení, která slouží také jako sklápěcí stojánek

27. Testovací sonda (příslušenství se stočeným sondážním kabelem SK2W (Z745N)

Připojení sondy

Typ sondy

Použití

Speciální funkce

Poznámka

Pozor!

provozu a po úpravě

zkoušky

IEC 62353

Sondu s dvěma konektory zastrčte do zdířek 4 a 5 tak, aby se konektor bílým kroužkem dotýkal zdířky 5 (vodorovný panel).

Poznámka: Když se používá standardní sonda s testovacím hrotem, můžou vznikat problémy s dobrým kontaktem na přístupných vodivých částech.

Aby se zajistil dobrý kontakt, musí se z testovaných zařízení pomocí speciálních nástrojů odstranit na vhodném místě potahová vrstva, aby měl povrch kovový lesk. Špička hrotu testovací sondy není vhodná pro odstraňování povrchové barvy, protože se tím může narušit její povrch a/nebo mechanická pevnost. V určitých případech může být vhodnější použít kartáčovou sondu (Z745G) než hrotovou testovací sondu.

Měření na zdířkách 1 – 2 - 3

Vždy začínejte měřit dříve, než se dotknete měřeného bodu. Mezi zdířky 1 a 2 se smí aplikovat max. napětí 10 V a mezi zdířky 2 a 3 max. napětí 253 V.

Pozor: Zdířky 2 a 3 jsou během všech měření na testovací síťové zásuvce zkratované! (Výjimka: viz níže „Střídavé a stejnosměrné napětí U

– max. 253 V“.)

AC/DC

Přehled dostupných typů sond

Standardní sonda (sonda se stočeným kabelem a krokosvorkou) SK2

SK2W Sonda SK5 s funkcí KD01 Omezení pro funkci

Kartáčová sonda 1) Lze ji zapojit na všechny výše uvedené sondy a testovací sondy

Pokud se používají jiné, než výše uvedené typy sond: Kabely zapojené do zdířek 4 a 5 se musí při testovaní sondou zkratovat, např. přiložením konců kabelů k sobě, nebo na vodivém povrchu testovaného zařízení (4 - drátové měření). Z povrchu testovaného zařízení odstraňte korozi.

Tento testovací přístroj se nesmí používat k měření elektrické sítě!

Max. testovací proud: 25 A

Max. testovací proud: 25 A Max. testovací proud: 25 A

G01 (IK > 25A): zkratovací proud < 25 A) Unikající proud a odpor ochranného vodiče

Sonda s kabelem (nekroucený kabel)

Sonda s kabelem (nekroucený kabel), délka 2 m Sonda s kabelem (nekroucený kabel), délka 2 m Speciální sonda v kombinaci s funkcí automatické detekce změny měřeného bodu (viz níže „Detekce sondy na ochranném vodiči“). Slouží ke kontaktu testovaných zařízení s otočnými, vibrujícími a odkrytými vodivými částmi.

Typy testovaných zařízení – zkoušky - normy

Před uvedením do Zařízení, která se testují

podle uvedených norem

Laboratorní přístroje, měřicí a kontrolní přístroje

Zařízení generující napětí Elektrické nástroje Elektrická topná zařízení Elektromotory Svítidla Zábavná elektronika,

informační a komunikační technologie Kabelové cívky, prodlužovací a připojovací kabely Zpracování dat a kancelářské přístroje Elektrická zdravotnická zařízení, příložné části

Typy unikajícího proudu

62353

(VDE 0751-1)

IEC 62353 DIN EN

● ● ●

● ●

● ● ●

● ● ● ●

Po opravách

DIN VDE 0701-0702

IEC 62353

DIN EN 62353

Periodické

DIN VDE 0701-0702

Rutinní zkoušky

IEC 62353

DIN EN 62353

DIN EN 60950/50116

DIN VDE 0701-0702

Náhradní unikající proud

(VDE 0751-1)

Náhradní proud unikající přístrojem

Náhradní proud unikající pacientem

DIN EN 60601-1 Předmět měření

Sonda (připojená k ochrannému vodiči) na L a N Sonda (připojená k

přerušený z N

ochrannému vodiči) na L a N

L a N a PE na pacientské zdířky

Dotykový proud Dotykový proud Sonda na PE

Diferenciální měření proudu ochranného vodiče se zbytkovým proudem

Proud unikající z příložné části

Přímé měření proudu unikajícího zařízením během provozu Diferenciální měření proudu unikajícího zařízením během provozu se zbytkovým proudem

Pomocný proud pacientem NC

Proud unikající do země NC

Pacientské zdířky na PE

Pacientské zdířky na pacientské zdířky

Ochranný vodič na PE Přerušený ochranný

vodič, sonda + PAP na PE

Viz níže část „Zbytkový proud“.

DIN EN 61010

DIN EN 60353/50106

IEC 60610 / EN60601

Vysvětlivky

10 ●

● ● ● ●

●

● ●

Pozor!

Nelze provádět (přístroj je

Pozor!

Poznámka

Pozor!

NC = normální podmínky PAP = příložná část (pacientská) PE = potenciál uzemnění, systém ochranného vodiče PC = ochranný vodič testovaného zařízení

Tabulka jednotlivých typů měření podle příslušných norem

Jednotlivé typy měření podle příslušné normy

Testovací

proud A

DIN VDE 0701-

0702

DIN VDE 0701

DIN EN 60950

DIN EN 61010

Odpor ochranného vodiče

Odpor izolace Náhradní unikající proud Test vysokým napětím Náhr. proud unikající přístrojem Náhr. proud unikající pac. Zbytkový proud (rozdílový) Dotykový proud Proud unikající do země Proud unikající pacientem Celkový proud unikající pac. Pomocný proud pacientem Proud unikající přístrojem Podmínky jedné chyby N

PE Proud příložné části

0,2 ● ● ● ● ● 25 ● ● ● ● ● ●

● ● ●

● ● ● AC AC

● ●

● ● ● ●

● ● ● ● ● ● ●

● ● ●

●

● ● ●

Uvedení do provozu

Připojení k síti (115 V / 230 V, 50/60 Hz)

Napájecí kabel testovacího přístroje zapojte do síťové zásuvky. Volič funkce může být v libovolné poloze. Pokud není dostupná zásuvka se zemnicím kontaktem, nebo když máte k dispozici jen 3 - fázovou zásuvku, můžete k připojení fázového, nulového a ochranného vodiče použít zásuvkový adaptér. Zásuvkový adaptér má tři pevně připojené kabely a je součástí kabelové sady KS 13.

Pokud není možné připojit testovací přístroj k zásuvce se zemnicím kontaktem, odpojte nejdříve napájení. Poté připojte přívod vedení spojkové zásuvky podle výše uvedeného obrázku. Odpojení přístroje od napájení je možné jen odpojením napájecího kabelu.

Automatická detekce chybného připojení k síti

Když se naplní podmínky, které jsou v níže uvedené tabulce, testovací přístroj automaticky detekuje chybné připojení k síti. Poté informuje uživatele o typu závady a v případě nebezpečí se vypnou všechny funkce měření.

Typ chyby připojení Zpráva Podmínka Měření

Fázový vodič L na

IEC 601 /EN

DIN EN 60335

IEC 62353

IEC 601

60601 Vyd. 3

EN 60601 Č 2

ochranném vodiči PE

přišel do kontaktu

Na displeji se objeví

textová zpráva.

Stisknutí tlačítka

U > 100 V

Není povolené

s prstem (tlačítkem )

Obrácené připojení

ochranného vodiče PE

a fázového vodiče

a/nebo přerušení

Rozsvítí se symbol

Napětí na PE > 65 V

bez napájení)

nulového vodiče N.

Dotykové napětí

ochranného vodiče PE

s nulovým vodičem

Příliš nízké napětí v síti.

V nastavení SETUP > testovací sekvence > IT system

Na displeji se objeví

textová zpráva.

Rozsvítí se symbol

U > 50 V

< 180 V

L-N

Není povolené (ale deaktivaci lze vypnout 1)

Je možné za určitých podmínek.

●

Pokud během testu potenciálu ochranného vodiče zjistíte, že na ochranném síťovém vodiči je napětí, nesmíte s testovacím přístrojem provádět žádná měření. Napětí se vyskytuje také na přístupných zemnicích kontaktech standardní výstupní zdířky (21) a může být pro vás nebezpečné. Okamžitě odpojte testovací přístroj od napájení a zkontrolujte, zda se problém s připojením k síti vyřešil.

Napětí na ochranném vodiči PE v elektrickém systému může mít za následek nesprávné naměřené hodnoty při zkoušce na přítomnost napětí nebo při měření unikajícího napětí.

Všeobecné informace

Pokyny online

Informace o všech potřebných připojeních, pracovních postupech, chybách, výsledcích měření a mnoho dalších informací získáte z integrovaných online pokynů ve formě textových zpráv na LCD.

Změna jazyka uživatelského rozhraní

Pokud potřebujete změnit jazyk uživatelského rozhraní testovacího přístroje, můžete ho načíst pomocí aktualizace instalačního programu „SECU-Up“. Program si můžete stáhnout z našich webových stránek www.gossenmetrawatt.com (Products > Software > Software for Testers > SECU-Up). Když si program nainstalujete na PC a otevřete, vyberte menu aktualizace („Update“) a zvolte si některý z jazyků v nabídce (Deutsch, English, Francais, Italiano …). Na testovací přístroj lze vždy nainstalovat a používat jen jeden z jazyků. Po instalaci některého z jazyků se dříve používaný jazyk vymaže.

V průběhu přenosu dat se v žádném případě nesmí testovací přístroj odpojit od PC a od napájení. Během aktualizace zavřete všechny ostatní programy běžící pod Windows.

Automatický výběr třídy ochrany

V závislosti na typu síťového konektoru nebo nastavení připojení testovaného zařízení rozpozná testovací přístroj příslušnou ochrannou třídu a doporučí ji pro použití při měření.

Manuální nebo automatický průběh měření

V závislosti na výběru v menu nastavení (volič funkce je v poloze Auto) se po dokončení aktuálního měření začne další měření automaticky, nebo se může spustit, až když ho potvrdíte. Pro většinu zkoušek a měření jsou k dispozici odpovídající integrované online pokyny, které byste si měli přečíst a dodržovat.

Online nápověda

Ke všem funkcím měření a testování a téměř ve všech nastaveních můžete použít a zobrazit na LCD online nápovědu. Na displeji se zobrazuje také schéma připojení, které znázorňuje správný způsob připojení testovaného zařízení k testovacímu přístroji.



Pro vyvolání online nápovědy stiskněte tlačítko .



Pro ukončení nápovědy stiskněte znovu stejné tlačítko.

Nastavení kontrastu

Nastavte volič do polohy Auto. Vyberte menu „Setup“ a zvýrazní se „return“. Aktivujte nastavení kontrastu. Stiskněte a podržte tlačítko Enter. Nastavte kontrast. Vraťte se do nabídky.

Pomocí funkce „Save“ uložte v menu nastavení nové nastavení kontrastu do stálé paměti.

Nastavení parametrů přístroje, data a času

Přepínačem volby v poloze nastavení („Setup“ – viz níže „Konfigurace parametrů přístroje“) můžete aktivovat, nebo deaktivovat parametry a funkce, které budou platné ve všech polohách voliče funkcí.

Konfigurace parametrů měření a průběh měření

V menu nastavení (volič funkcí v poloze Auto) můžete aktivovat, nebo deaktivovat parametry měření, průběhu a také funkce. Podrobnější informace k významu různých parametrů najdete níže – viz „Konfigurace parametrů měření“.

Nastavení prahových hodnot

Při dodání testovacího přístroje odpovídají jeho nastavené a uložené prahové hodnoty platným národním a mezinárodním normám (v čase výroby). V případě potřeby můžete prahové hodnoty příslušných norem vyvolat a změnit v menu nastavení (volič v poloze Auto), ale změny lze provádět jen směrem k ještě přísnějšímu testování, než povoluje příslušná aktuální norma. Nově vložené prahové hodnoty se okamžitě použijí, ale do paměti se uloží, jen když v menu setup aktivujete funkci store. Pokud je potřeba všechny individuálně nastavené prahové hodnoty vrátit na původní hodnoty odpovídající normám určitých ochranných tříd, musíte v podnabídce limit values vybrat funkci all

values per standard a volbu potvrdit tlačítkem . Pokud se změní prahové hodnoty odpovídající normám, aktualizujte software testovacího přístroje přes rozhraní RS 232.

Uložení nastavení

Všechna provedená nastavení a změny mezních hodnot (volič v poloze Auto), nulového bodu zero point (měření teploty), (volič v poloze Aux) a také zvolené nastavení kontrastu se zachovají, dokud se

neotočí volič funkcí, nebo dokud se testovací přístroj neodpojí od napájení. Pokud chcete nová nastavení a změny zachovat i po přerušení napájení přístroje, musíte je uložit v menu setup pro příslušnou zkušební normu nebo pro příslušnou polohu voliče funkcí.

Klasifikace testovaných zařízení

Třídy ochrany

Zařízení, která odpovídají níže uvedeným třídám ochrany, jsou vybavena základní izolací a mají také ochranu proti zásahu elektrickým proudem.

Zařízení třídy ochrany I

Otevřené vodivé části jsou propojené s ochranným vodičem, aby se na ně v případě porušení základní izolace nedostalo napětí.

Zařízení třídy ochrany II

Tato zařízení jsou vybavena dvojitou nebo posílenou izolací.

Zařízení třídy ochrany III a zařízení s interním napájením

Tato zařízení se napájí bezpečným velmi nízkým napětím SELV (= Safety Extra Low Voltage) a negenerují žádná napětí, která by překračovala tuto hodnotu. Tato zařízení se nesmí připojovat k elektrické síti a smí se k testovacímu přístroji připojit jen na zdířkách 1 až 3. Poznámka: Testované zařízení se smí připojit jen k zdířkám 1 – 3 na testovacím přístroji. Smí se provádět jen vizuální kontrola, měření odporu izolace nebo napájecí napětí – viz níže parametr „Třída ochrany III UV“.

Parametry klasifikace (v menu Sequence …)

Testovací přístroj provádí vždy zkoušku podle nejpřísnějších mezních hodnot pro příslušnou zvolenou ochrannou třídu. Pokud se tato prahová hodnota překročí, výsledek zkoušky je neúspěšný. V případě některých testovaných zařízení je však možné použít vyšší mezní hodnoty. V případě, že se aktivuje parametr klasifikace (= x), uživatel je dotázán, zda je pro tento typ zařízení povolena vyšší mezní hodnota. Pokud uživatel odpoví „Yes“, testované zařízení se přehodnotí a výsledek zkoušky může být úspěšný.

Zařízení s interním napájením

Zařízení s interním napájením se testují stejným způsobem jako trvale připojená zařízení ochranné třídy II nebo III.

Aplikační části (elektrická zdravotnická zařízení)

Aplikační příložné části typu B (tělo)

Zařízení tohoto typu jsou vhodná jak pro interní, tak i pro externí použití na pacientech, s výjimkou použití přímo u srdce. Tato zařízení poskytují adekvátní ochranu proti zásahu elektrickým proudem, zejména pokud jde o:



Bezpečnost při unikajícím proudu



Bezpečnost ochranného vodiče (pokud se používá) Přípustná jsou zařízení následujících ochranných tříd: I, II, III nebo zařízení s interním napájením.

Aplikační příložné části typu BF (plovoucí - tělo)

Stejné jako typ B, ale s vyšším stupněm ochrany před úrazem elektrickým proudem než poskytují příložné části typu B.

Aplikační příložné části typu CF (plovoucí – srdce)

Typ CF má velmi přísné nároky na proud unikající příložnou částí (do pacienta) a může se používat i v přímém dotyku se srdcem. Nesmí být uzemněný. Přípustná jsou zařízení následujících ochranných tříd: I, II nebo zařízení s interním napájením.

Seznam používaných zkratek

max

CLIP

SCII

A1/A2

PE: bez dopl

ňkového ochranného vodiče

EDL

EPL

, I-EPL Náhradní unikající proud na příložné straně (straně do

pacienta)

L, IHL

L(max) (Ia

Proud unikající z

přístroje

Unikající proud pacientem

PMAP

C, IHL,

INS

INT.KARD

AC/DC

REF

INS

Probe

Poznámka

Pozor!

AE Chybová podmínka: aplikační část je uzemněna AP Zdánlivý výkon (během testu funkce) B, BF, CF Klasifikace aplikačních částí DEFI Defibrilátor

∆I Rozdílový proud, poruchový proud (během testu funkce) ∆I

Max. rozdílový proud (během testu funkce)

Zbytkový proud v nejhorším případě HE Chybová podmínka: Uzemněné pouzdro přístroje I I-EHC I-EHL I-EHL

FR±PE

Proud na kleštích

Náhradní unikající proud u zařízení s dodatečnými komponenty třídy ochrany II

Náhradní unikající proud s poznámkou A1/A2 (s odkazem na normu)

Náhradní unikající proud u přenosných rentgenových zařízení

+PE: s doplňkovým ochranným vodičem IEL, I-EL Náhradní unikající proud

, I-EDL Náhradní unikající proud (proud na ochranném vodiči)

, I-HL Unikající proud (diferenciální, dotykový nebo na sondě)

) (max.) zátěžový proud (během testu funkce)

I I

Pomocný proud pacientem

Unikající proud do země (proud na ochranném vodiči)

Proud v aplikační části (měření proudu unikajícího pacientem) IRC (IRe) Zbytkový proud (proud na ochranném vodiči během automatické testovací

sekvence) I

I-HL Dotykový proud (unikající proud na těle přístroje)

IT-system IT systémy jsou bez přímého dotyku mezi aktivním vodičem a uzemněnou částí:

prvky v elektrickém systému jsou uzemněné) L Připojení fázového vodiče testovaného zařízení MedGV Německý předpis pro zdravotnická zařízení MLV Mezní hodnota výrobce MPG Německý zákon, který se vztahuje k zdravotnickým výrobkům MSELV Zdravotnické bezpečné velmi malé napětí N Připojení nulového vodiče testovaného přístroje NC Normální stav OE Provozní uzemnění P Činný výkon (během testu funkce) PA Funkční uzemnění (vyrovnání potenciálu) PE Připojení ochranného vodiče testovaného zařízení PF Účiník (během testu funkce) R Odpor R

, R-INS Odpor izolace R-INS, AP-PE Odpor izolace: příložná část na PE R-INS

Odpor izolace: intrakardiální (aplikace v blízkosti srdce) R-INS NL-PE Odpor izolace: nulový/fázový vodič na PE RPE, R-PE Odpor ochranného vodiče R-PE

±mains

Mezní hodnota odporu ochranného vodiče pro

+ mains: testované zařízení se síťovým napájecím kabelem

- mains: testované zařízení bez napájecího kabelu

(Mezní hodnota odporu ochranného vodiče jen pro napájecí kabel = 0,1 Ω) SELV Bezpečné velmi malé napětí SFC Podmínka jedné poruchy t Čas T, Temp Teplota U U

Napětí AC/DC

Referenční napětí: napětí, ke kterému se vztahuje unikající proud

UHV, U-HV Vysoké napětí U

, U-INS Testovací napětí při měření izolace ULN, U-LN Napětí v síti U

MEAS

Napětí, při kterém proběhlo měření (zobrazuje se při všech měřeních unikajícího proudu)

Napětí sondy W Elektrická energie (během testu funkce) ZVEH Všeobecná asociace německých elektrikářů

Připojení testovaného zařízení



Připojte testované zařízení podle schématického nákresu, který najdete v online nápovědě.

Připojení testovaného zařízení k testovacímu přístroji závisí na:



Typu testovaného zařízení:

Jedná se o elektrické zařízení, nebo ne a má, nebo nemá příložnou (aplikační) část.



Typu konektoru, který je na testovaném zařízení:

- Se zástrčkou (parametr „to test socket“), použije se také pro adaptér EL 1.

- Bez zástrčky, s jednofázovým, nebo několika fázovým připojením (parametr „to jacks“)

- Bez připojení k testeru (parametr „permanent Connection“) – viz také výše část

„Připojení k síti“).



Zda se používá, nebo nepoužívá adaptér:

- Adaptér do zásuvky (závisí na zákazníkovi)

- Adaptér „AT3-II S“ pro zařízení, která jsou vybavena 5 pólovou zástrčkou 16 A, CEE

- Adaptér „AT3-III E“ pro zařízení, která jsou vybavena 5 pólovou zástrčkou 32 A, CEE,

podrobnosti k testovací sekvenci najdete v návodu k AT3-III.



Na třídě ochrany testovaného zařízení (I, II, nebo III)

Pro všechny zkoušky musí být testované zařízení v zapnutém stavu a do úvahy se musí brát všechny přepínače, relé, regulátory teploty, atd.

Testovací přístroj automaticky detekuje, zda je, nebo není testované zařízení připojené k zdířkám 1 –

3. Přístroj také rozpozná, zda se testované zařízení připojilo, nebo nepřipojilo k testovací síťové zásuvce. Testovací sekvence ve výchozím nastavení předpokládá, že zástrčka z testovaného zařízení se připojila do testovací zásuvky.

Zařízení třídy ochrany II se síťovou zástrčkou třídy ochrany I

V případě, že testované zařízení odpovídá ochranné třídě II, ale má zástrčku, která patří do třídy ochrany I, testovací přístroj detekuje zařízení jako ochrannou třídu I. V takovém případě přepněte v úvodní nabídce ochrannou třídu I na ochrannou třídu II.

Pokud testovací přístroj nedokáže automaticky rozpoznat způsob připojení testovaného zařízení, musí se nastavení doporučeného připojení opakovaně zkontrolovat a v případě potřeby stanovit manuálně.



V úvodní nabídce testovací sekvence umístěte kurzor do třetího řádku.



Výběr dostupných nastavení připojení můžete zobrazit pomocí tlačítka .



Kurzorem vyberte požadované nastavení připojení a výběr potvrďte tlačítkem .

Informace k vynechání testu ochranného vodiče v případě plně izolovaných zařízení najdete níže.

Měření odporu izolace a ochranného vodiče u pevně instalovaných testovaných zařízení

Před připojením k testovacímu přístroji odpojte elektrický systém, z kterého se napájí testované zařízení!



Odstraňte z testovaného zařízení pojistky a odpojte nulový vodič N uvnitř testovaného zařízení.

Měření dotykového proudu (absence napětí)

Ubezpečte se, že dotykové části nejsou uzemněné.

Pozor!

Limit values …

položkou „Mains pause“.

Test Sequence …

výsledek měření unikajícího proudu nesprávný.)

Reports …

Select template

ervice …

Poznámka

Test vysokým napětím (Funkce F02 nebo SECUTEST SIII+H)

Kabelová sada KS13 nebo podobná sada kabelů se k testu vysokým napětím nesmí používat. Tento typ zkoušky se smí provádět jen přímo přes testovací zásuvku!



Připojte testované zařízení k testovací zásuvce.



Jen zařízení s ochrannou třídou II: Připojte sondu do zdířek 4 a 5.

Dávejte pozor, aby během testu vysokým napětím nebyla připojena příložná (aplikační) část (Funkce J01).

Konfigurace parametrů přístroje

Obecné parametry zařízení lze nastavit a uložit pomocí voliče v poloze Setup.

Auto meas. point Předpoklad: Funkce KD01**. Akustická signalizace ukazuje, zda

Direct Print-Out Předpoklad: Funkce KE01**, viz níže část „Ukládání výsledků testů a tisk

SECUSTORE Optimalizace datového přenosu přes připojovací adaptér SECUSTORE

k ochrannému vodiči je, nebo není připojena sonda. Tato testovací sekvence probíhá automaticky. Signál v rychlé frekvenci: sonda je připojena k PE; signál v pomalé frekvenci: další bod měření.

reportů“. Záznamy, které jste uložili do paměti, může vybrat v seznamu pomocí čísla ID a zobrazit je (viz níže část „Ukládání výsledků testů a tisk reportů“). Můžete si vybrat jednu z 5 šablon pro tisk.

(v tomto nastavení nelze ukládat data na modul (P)SI). Zpráva o zkoušce se ani nesignalizuje na rozhraní RS232.

- Nastavení data a času. Pokud se používá model (P)SI, musí se v menu (P)SI nastavit stejný as a datum.

- Servisní funkce (vyžaduje se heslo).

Měření odporu ochranného vodiče

Pomocí tlačítek , a vyberte menu a potvrďte výběr. Následně těmito tlačítky vyberte parametr, změňte nastavení a změnu potvrďte.

Nastavení x / - Zapnutá a vypnutá funkce Illumination Podsvícení LC displeje. Tlačítky se šipkou nahoru a dolů můžete zvolit* jednu

Test time Doba trvání jednotlivého testu (0 až 255 s) Reference voltage Referenční napětí: napětí, ke kterému se vztahuje unikající proud (zpravidla

Earth fault V průběhu testu zkratování probíhá také zkouška, která má určit, zda mezi

Mains wait Síťové napětí se nejdříve objeví v síťové testovací zásuvce. Zkouška však

Automode x: v případě plně automatické testovací sekvence se zprávy téměř

Nastavení x / - Zapnutá a vypnutá funkce Single fault Pokud jste aktivovali podmínku jedné chyby, zkouška se v případě výskytu

Auto Class PSI V různých polohách voliče se automaticky přiřadí k 8 statistickým kanálům Inc. Service Error Výsledky měření se kompenzují posouzením servisní chyby (chyby měření).

IT Network Zkoušky IT systémů lze provádět potlačením testů U

Acst Sig, Seq Generování akustické signalizace pro: nesprávné připojení testovaného Acst Sig, Meas Generování akustické signalizace pro: kolísání naměřené hodnoty

ze tří různých podmínek: x = podsvícení je trvale zapnuté, - = vypnuté, čísla od 1 do 9: doba trvání zapnutého podsvícení v minutách. Po uplynutí nastavené doby se podsvícení automaticky vypíná.

nominální síťové napětí) L/N a PE existuje spojení (zkrat na přístupných vodivých částech). V případě,

že je unikající proud z L/N na PE vyšší než 15 mA, předpokládáme, že přístupné vodivé části jsou zkratované. V případě některých testovaných zařízení (zejména vysoko proudových spotřebičů) je potřeba tuto hodnotu zvýšit, protože dochází k vyššímu unikajícímu proudu.

nezačne dříve, než uplyne doba prodlevy nastavená v sekundách pod

neobjevují.

chyby přeruší. výsledek zkoušky (úspěšná, nebo neúspěšná).

. Test U

zda je, nebo není na ochranném vodiči napětí. (V opačném případě může být

zařízení, závadu v elektrickém obvodu, při dalším kroku zkoušky. a obrácenou polaritu testovacího proudu.

PE-N

ukazuje,

PE-N

Definice

Odpor ochranného vodiče je součtem následujících odporů:



Odpor připojovacího kabelu nebo připojovacího kabelu zařízení



Odpor na svorkových připojeních a připojení zástrčky



Odpor prodlužovacího kabelu (pokud se používá).

Odpor se měří:



Mezi každou vodivou částí krytu a zemnícími kontakty

v síti a zástrčkou zařízení (pokud se používá odpojitelný síťový kabelový konektor), nebo svorkou ochranného vodiče u pevně instalovaných zařízení.



Jako 4 – pólové měření



V případě připojovacích kabelů zařízení mezi zemnícími

kontakty na síťovém konektoru a zemnícími kontakty na konektoru zařízení.



V případě prodlužovacích kabelů mezi zemnícími

kontakty na síťovém konektoru a zemnícími kontakty na spojkové zásuvce.

Připojení zařízení s třídou ochrany I k testovací zásuvce

Když se připojí testované zařízení, odpor se měří mezi svorkou ochranného vodiče na testovací zásuvce nebo na zdířce PE a připojením sondy na testovaném zařízení (kontakt s vodivou částí krytu).



Aby se změřil odpor ochranného vodiče, dotkněte se sondou, která je připojena k ochrannému

vodiči vodivé části krytu. V průběhu měření se musí kabel konektoru zastrčit dovnitř jen tak, aby byl dosažitelný během opravy, modifikace nebo testování. Pokud se během manuálního testu propojenosti obvodu objeví změna odporu, musíte předpokládat, že ochranný vodič je poškozený, nebo že není v pořádku některý z kontaktů konektoru.

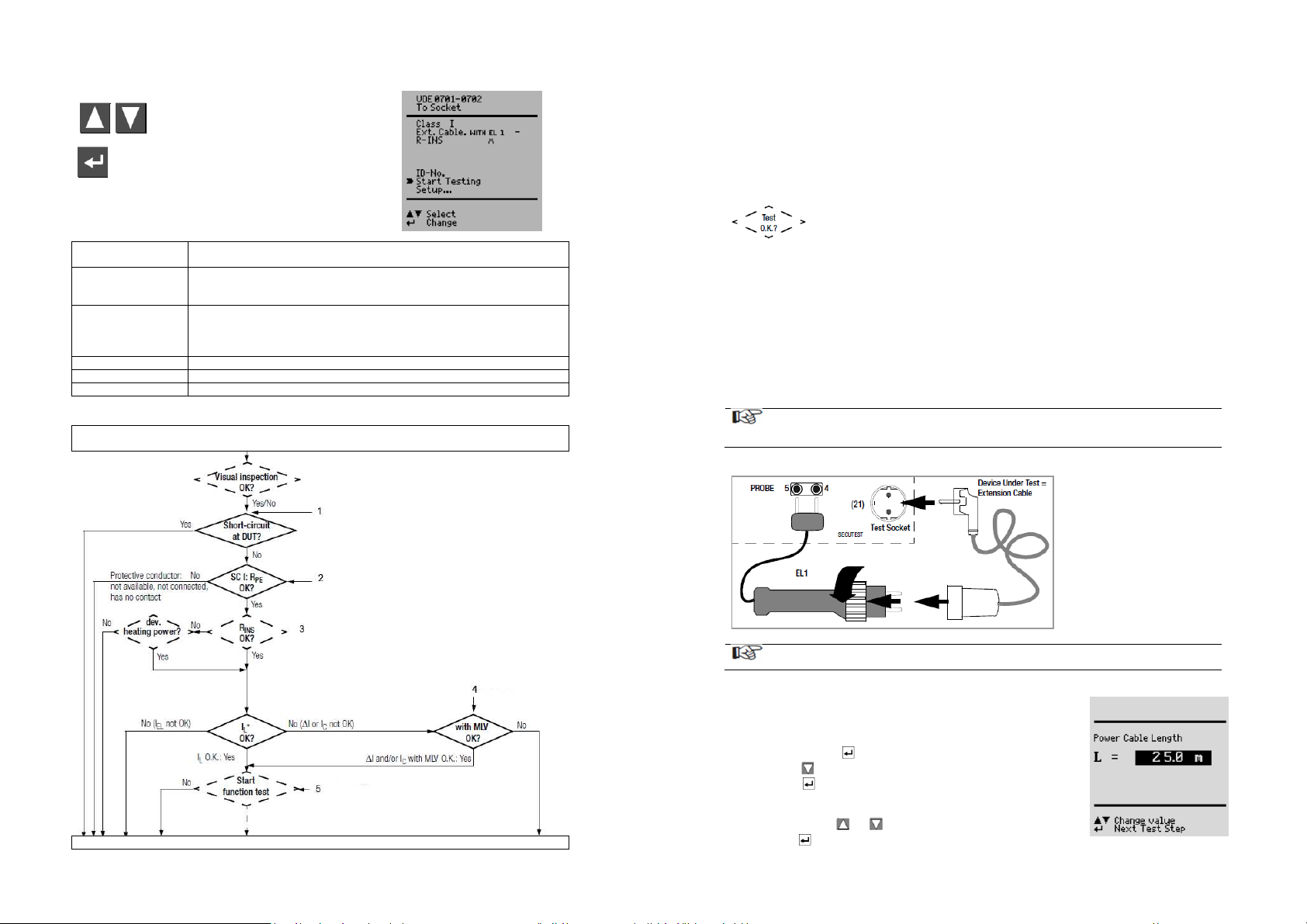

Testování prodlužovacích kabelů

Viz testovací sekvenci v části „Zkouška prodlužovacích kabelů podle VDE 0701-0702 (VDE 0701 část

1), (volitelný adaptér EL 1)“.

„Připojení testovaného zařízení: Třída ochrany I/II“ se nezobrazuje během individuálního testu, ale jen během sekvence automatického testu.

Výběr testovacího proudu a polarity

Pozor!

Poznámka

otevřeného obvodu je vždy větší než nominální napětí.

Testovací proud (200 mA DC, nebo 10 A AC (Funkce G00), nebo 200 mA DC, nebo 25 A AC (Funkce G01, nebo SECUTEST SIII +H) a také polaritu můžete změnit stisknutím tlačítka nebo .

Zkouška testovacím proudem 10 A (Funkce G00) nebo 25 A (Funkce G01 nebo SECUTEST SIII+H)

Pokud se používá testovací proud 10 A nebo 25 A, tento má max. dobu trvání 30 sekund (pevně daná hodnota). Po uplynutí této doby zamrzne na displeji naposled naměřená hodnota a objeví se tam informace o zastavení měření: „data hold, measurement stopped“. V případě, že se testovací přístroj silně zahřívá, nelze měření opakovat dříve než po uplynutí 1 minuty. Při testování proudem 10 A nebo 25 A můžete v případě nesprávného výsledku poslední měření opakovat.

Kombinovaná zkouška – diferenciální odpor ochranného vodiče

Při měření ochranného vodiče je možné využít také funkci „Zero balancing“ (nastavení nulového bodu), která způsobí, že u všech následujících měření se pro daný referenční bod, který je připojen k ochrannému vodiči, použije úprava s nulovou kompenzací a na displeji se ukáže 0 Ω. Pokud se testovaných bodů dotknete sondou, která je elektricky připojena k tomuto referenčnímu bodu, zobrazí se diferenciální odpor ∆RPE mezi referenčním bodem a testovaným bodem.

Pro aktivaci funkce vynulování se musí během měření použít tlačítko . Aby se referenční a/nebo opravená hodnota uložila, stiskněte tlačítko pro uložení hodnoty „Store value“. Při všech dalších

měřeních se na displeji bude zobrazovat upozornění na korigovanou hodnotu nulového bodu „Zero point corrected“, která se vztahuje k referenční hodnotě. Pozor: Po uložení referenční hodnoty a dokončení testu je nezbytně nutné referenční hodnotu vymazat, protože jinak by se brala do úvahy při všech dalších zkouškách. Pro vymazání hodnoty

postupujte stejně jako při ukládání a stiskněte tlačítko „Delete value“.

Maximální povolené mezní hodnoty odporu ochranného vodiče pro připojovací kabel s délkou do 5 m

Zkušební norma Testovací proud Napětí otevřeného VDE 0701-0702

IEC 62353 (VDE 0751-1) EN 61010 EN 60335 EN 60950 EN 60601 0,2 Ω

Tato hodnota nesmí u trvale připojených systémů zpracování dat překročit 1 Ω (DIN VDE0701-702,

DIN VDE 0701, část 240).

Trvale připojený kabel

Funkce G00 = 10 A / G01 = 25 A

> 200 mA DC

10 A / 25 A AC 3)

Jen do tetovací

zásuvky

obvodu

4 V < UL < 24 V

RPE pro kryt a zástrčku přístroje

-0,2 Ω 0,1 Ω

RPE pro kryt a síťovou zástrčku

0,3 Ω 1)

+0,1 Ω 2)

Dalších 7,5 m

0,3 Ω 0,2 Ω

Měření izolace

Odpor izolace R

Definice

Třída ochrany I Odpor izolace se měří mezi zkratovanými síťovými svorkami a ochranným vodičem.

Třída ochrany II a III Odpor izolace se měří mezi zkratovanými síťovými svorkami a vnějšími vodivými částmi, kterých se sonda může dotknout.

Výjimka pro trvale připojená zařízení s třídou ochrany I

Před připojením testovacího přístroje vypněte elektrický obvod, který dodává proud testovanému zařízení!



Odstraňte z testovaného zařízení pojistky a odpojte nulový vodič N uvnitř testovaného zařízení.



Připojte sondu k fázovému vodiči L na testovaném zařízení, aby se změřil odpor izolace.

Průběh měření

Měření odporu izolace (náhradní unikající proud)

Tento test se provádí max. napětím 500 V s mezní hodnotou proudu nastavenou na I < 3,5 mA. Dotyk svorek (3 nebo 2) způsobí zásah elektrického proudu, který může mít za následek úraz.

V průběhu měření odporu izolace se musí všechny přepínače na testovaném zařízení nastavit do polohy ON. Platí to i pro spínače ovládané teplotou a tepelné regulátory.

R-INS

Zahajte měření.

V tomto případě je nominální napětí 500 V DC. Nominální napětí lze nastavit v rozsahu od 50 V do 550 V.

Když se v menu zahájí měření izolace, nominální napětí se vždy nastaví na 500 V. napětí

INS

Minimální přípustné mezní hodnoty odporu izolace

INS

Pozor!

Zkušební norma VDE 07010702 IEC 62353 (VDE 0751-1)

Testovací napětí

500 V

TO I TO II TO III Ohřev

1 MΩ 2 MΩ 0,25 MΩ 0,3 MΩ *

2 MΩ 7 MΩ

70 MΩ

-- --

* Platí pro zařízení s třídou ochrany I s aktivními prvky ohřevu. Poznámky

Všechny odkryté vodivé části na zařízeních třídy ochrany II a III a také na zařízeních napájených bateriemi se musí prozkoumat sondou a musí se u nich změřit odpor izolace a/nebo unikající proud. Během testu zařízení napájených bateriemi se musí baterie odpojit.

Náhradní (ekvivalentní) unikající proud

Obecně

Měření náhradního unikajícího proudu je metodou měření proudu ochranného vodiče (DIN VDE 0701-0702) a/nebo unikajícího proudu zařízení (IEC62353 (VDE 0751)). Mezi zkratované síťové svorky a všechny přístupné vodivé části krytu (které jsou navzájem propojené) se připojí síťový zdroj s vysokým odporem.

Měření náhradního unikajícího proudu IEL podle normy DIN VDE 0701-0702

Vysvětlivky: Test socket = testovací zásuvka DUT = testovaný přístroj Probe = sonda PE = ochranný vodič

Měření náhradního unikajícího proudu přístroje I

Porty příložné části jsou navzájem spojené v jednom bodě krytu.

podle normy IEC 62353

EDL

Měření náhradního unikajícího proudu pacientem I Příprava zkoušky

podle normy IEC 62353 (VDE 0751-1)

EPL

Mezi každý pacientský port a všechny přístupné kovové části krytu (které jsou navzájem propojené) se připojí síťový zdroj s vysokým odporem. Napájecí svorky se zkratují a připojí k stejnému bodu na krytu.

Měření

Proud, který teče izolací testovaného zařízení, se měří v každé příložné aplikační části samostatně. Měření se vždy provádí při napájení omezeným střídavým proudem. Je potřeba brát do úvahy různá síťová napětí.

Maximální přípustné mezní hodnoty náhradního unikajícího proudu v mA

Zkušební norma VDE 07010702

Třída ochrany I: 3,5

EDL

EPL

1 mA/kW 1) Třída ochrany

II: 0,5 IEC 62353 (VDE 0751-

Třída Ochrany (TO) II 0,2 Typ BF 5

TO I (části v nebo připojené k PE) 1 Typ CF 0,05 Trvale připojená zařízení s PE 10 Přenosná rentg. zařízení s dalším PE 5 Přenosná rentg. zařízení bez dalšího PE 2 Zařízení s minerální izolací 5

Náhradní unikající proud

Náhradní unikající proud přístrojem

EDL

Náhradní unikající proud pacientem

EPL

PE Ochranný vodič

Pro zařízení s topným výkonem ≥ 3,5 kW

Se síťovým napětím nebo bez síťového napětí v příložné aplikační části

Připojení

Připojení se provede podle nákresu, který je součástí online nápovědy v pokynech k připojení.

Výjimka v připojení pro trvale instalovaná zařízení s třídou ochrany I

V případě trvale instalovaných zařízení s třídou ochrany I se proud měří mezi sondou, ke které se musí připojit vodiče L a N a svorkou PE ochranného vodiče na testovaném zařízení.

Před připojením testovacího přístroje odpojte zdroj napájení!



Odstraňte z testovaného zařízení pojistky a odpojte nulový vodič N uvnitř testovaného zařízení.



Připojte sondu k fázovému vodiči L na testovaném zařízení, aby se změřil náhradní unikající

proud.

Průběh měření

V průběhu tohoto typu měření náhradního unikajícího proudu se zobrazuje proud, který by tekl během měření unikajícího proudu prováděného podle předpisů pro zařízení při jmenovitém síťovém napětí Měření unikajícího proudu podle příslušných předpisů není obvykle možné, protože zařízení musí být izolováno nebo připojeno k zdroji izolovanému od země. Pro vyhodnocení hodnot naměřených během tohoto měření viz níže část „Vyhodnocení hodnot naměřených během měření náhradního unikajícího proudu“.

Náhradní unikající proud IEL DIN VDE 0701-0702 / 2 K

Pozor: Vysoké napětí!

Pozor!

Vyberte měření I-EL a začněte měřit. Náhradní unikající proud se měří mezi zkratovanou fází L a N a ochranným vodičem PE. Odpor měřícího obvodu je pro simulaci středního odporu lidského těla podle VDE 0701-0702 2 kΩ.

Náhradní proud unikající zařízením I

podle IEC 62353 (VDE 0751-1) 1 K

EDL

Vyberte měření I-EDL a začněte měřit. Náhradní proud unikající zařízením se měří mezi zkratovanou fází L a N a sondou. Odpor měřícího obvodu je pro simulaci středního odporu lidského těla podle IEC 62353 (VDE 0751-1) 1 kΩ.

Náhradní proud unikající pacientem I

podle IEC 62353 (VDE 0751-1)

EPL

Vyberte měření I-EPL a začněte měřit. Náhradní proud unikající pacientem se měří mezi zkratovanou fází L a N a příslušnou příložnou částí zařízení. Zdířky A až K (příložná část) se připojují samostatně pro každou aplikační část. Skupiny kabelů nebo senzorů lze přidělit příložným částem v úvodním menu testovací sekvence podle IEC 62353 (VDE 0751-1), nebo EN 60601.

Zkouška vysokým napětím (Funkce F02 nebo SECUTEST SIII+H)

Tímto způsobem lze testovat jen zařízení s třídou ochrany I a II, která se můžou připojit k testovací zásuvce. Zkouška vysokým napětím se provádí se stejnosměrným napětím. Aby se vyhovělo požadavkům pro střídavá napětí, zkouška se provádí s 1,5 - násobkem stejnosměrného napětí. Násobek se během zkoušky uplatňuje automaticky. Zvolené nominální napětí 3,5 kV tak odpovídá výstupnímu stejnosměrnému napětí 5,25 kV. Výstupní napětí se měří v průběhu celé doby trvání zkoušky a určí se jeho minimální hodnota. Hodnota minimálního napětí je indikována jako výsledek zkoušky. Pokud je tato hodnota menší než předvolené testovací napětí, výsledek zkoušky je neúspěšný. Při zkoušce a kalibraci SECUTEST SIII+H se musí brát do úvahy konverzní faktor. Konstrukce výrobku umožňuje, že se nemusí brát zřetel na speciální opatření podle DIN VDE 0104 (test vysokým napětím). Umožňují to následující vlastnosti výrobku:

1. Trvalý zkratovaný proud je menší než 3 mA (DC).

2. Výstupní energie (při 5,25 kV) je menší než 350 mJ. Aby se vyhovělo předpisům pro zkoušky vysokým napětím při minimálním zkratovém proudu, kondenzátory se připojují k testovací zásuvce (L, N) s ochrannými rezistory, které mají relativně nízkou hodnotu. Výsledkem toho je, že hodnota špičkového zkratového proudu na úrovni přibližně 5 A (při 5 kV), která způsobuje jasně slyšitelné a viditelné jiskření.

Připojení

Zkoušky s vysokým napětím lze provádět jen přes testovací zásuvku. Ochranný vodič v zásuvce je během této zkoušky uzemněný. Třída ochrany I: Zkouška probíhá mezi zkratovanými póly L-N a ochranným vodičem PE v zásuvce.

Pokud tester detekuje třídu ochrany II, zkouška proběhne mezi zkratovanými póly L-N testovací zásuvky a sondou (připojení 4-5).

Během testu s vysokým napětím se nedotýkejte testovací zásuvky ani testovaného zařízení! Na výstupu testovací zásuvky je hodnota vysokého napětí až do 5,5 kV! Proud se vám může dostat do těla, a i když nedosahuje životu nebezpečnou úroveň, jeho zásah je citelný. Pro zařízení s třídou ochrany I je předchozí zkouška ochranného vodiče nezbytnou nutností, protože pokud je ochranný vodič přerušen, při testu vysokým napětím se nenabije všechen dielektrický materiál a rozsah zkoušky tak nebude postačující.

Připojení



Připojte síťovou zástrčku testovaného zařízení do testovací zásuvky.



Třída ochrany II: Připojte sondu do zdířek 4 a 5.

Dávejte pozor, aby během zkoušky vysokým napětím nebyly připojené žádné příložné části testovaného zařízení!

Jednotlivá zkouška



Nastavte otočný volič funkce do polohy ISO/HV.



Tlačítkem vyberte menu U-HV a výběr potvrďte tlačítkem .



Pokud jste testované zařízení zatím nezapnuli, objeví se na displeji upozornění. Poté se zvolí

nominální napětí.



Na displeji vyberte pomocí tlačítek nominální napětí. Přístroj vynásobí tuto hodnotu

koeficientem 1,5, který bude představovat skutečné stejnosměrné testovací napětí (viz výše

„

Zkouška vysokým napětím“).

Poznámka: V třídě ochrany I lze testovací napětí nastavit maximálně na 1,5 kV.



Testovací napětí se z testovací zásuvky dostává do testovaného zařízení, dokud držíte stisknuté

tlačítko . Aktivace vysokého napětí je signalizována akustickým signálem. Na displeji se ukáže aktuálně naměřené minimální výstupní napětí U 1,5), testovací napětí UDC, a zbývající čas zkoušky.



Třída ochrany II: Dotkněte se (pokud to je možné, tak současně) všech přístupných vodivých

(naměřená hodnota se vydělí koeficientem

HV AC

částí, abyste se vyhnuli příliš dlouhému trvání zkoušky, nebo jejímu opakovaní. Nedotýkejte se jednotlivých částí postupně.



Když se uvolní tlačítko , zobrazí se ekvivalentní střídavé napětí, které se objevilo během

zkoušky. Toto napětí je označeno jako výsledek zkoušky. Pokud je tato hodnota menší než předvolené nominální napětí, výsledek zkoušky je neúspěšný.



V případě, že chcete zkoušku opakovat, stiskněte tlačítko . Zkouška se znovu rozběhne

výběrem nominálního napětí.

Pokud se objeví jiskření, zkouška se okamžitě přeruší a napětí, které bylo naměřeno v momentu jiskření, se objeví na displeji jako U Pokud se zařízení během zkoušky odpojí od testovací zásuvky, i když to není přípustné,

HV DC

zkouška se okamžitě přeruší a na displeji se objeví následující upozornění na to, že testované zařízení je stále ještě pod napětím: „Caution, device under test is still charged!“

Zkouška jako část testovací sekvence

Pozná

mka

Pozor!

Poznámka



Pomocí funkce nastavení vyberte menu vysokého napětí příslušného testu, abyste mohli nastavit

parametry zkoušky vysokým napětím.



Zadejte požadovanou hodnotu nominálního AC napětí pro třídu ochrany I a II. Přístroj vynásobí

tuto hodnotu koeficientem 1,5, který bude představovat skutečné testovací DC napětí (viz výše

„

Zkouška vysokým napětím“). Testovací napětí se určí podle

zvolené nebo automaticky detekované třídy ochrany.



Nastavené hodnoty uložte do paměti.



Pokud jste v menu nastavení zvolili „manual sequence“,

stisknutím tlačítka zahájíte zkoušku.



Jen třída ochrany II: Aktivace vysokého napětí je signalizována

akustickým signálem. Zvolené nominální napětí 3,5 kV tak odpovídá výstupnímu stejnosměrnému napětí 5,25 kV. Zkouška vysokým napětím se ukončí automaticky po uplynutí doby trvání.

: Ekvivalentní testovací napětí (DC)

HV DC

: Naměřená hodnota DC napětí vydělena koeficientem 1,5

HV AC

Pokud je hodnota U UAC, výsledek zkoušky je neúspěšný.

Pokud se objeví jiskření, objeví na displeji ve výsledcích zkoušky napětí, které bylo naměřeno v momentu jiskření jako minimální hodnota U neúspěchu.

menší než předvolené nominální napětí

HV AC

, současně s důvodem

HV AC

Měření unikajícího proudu

Vyberte měření IXX a začněte měřit. Pokaždé, když se v testovací zásuvce aktivuje napětí, dojde k obrácení L a N (když se tato funkce vybrala v menu unikajícího proudu – viz níže v této části návodu).

Pozor: Měření unikajícího proudu

Během měření unikajícího proudu je nezbytně nutné zajistit, aby testované zařízení bylo napájeno síťovým napětím. Přístupné vodivé části můžou být během zkoušky pod nebezpečným dotykovým napětím, a proto byste se jich za žádných okolností neměli dotýkat. (Pokud je unikající proud vyšší než přibližně 10 mA, dojde okamžitě k odpojení od proudu). Při měření unikajícího proudu se bere do úvahy také frekvenční odezva, jak ukazuje obrázek vpravo.

Unikající proud do země IPE (Funkce KA01)

Jedná se o proud, který teče ze zdroje přes izolaci do ochranného vodiče a tak do země.

Ochranný vodič je během tohoto měření odpojen.

Dotykový proud

Proud, který teče z částí krytu, které nemají připojení k ochrannému vodiči pomocí externího vodivého připojení k zemi nebo jiné části krytu. V tomto případě je vyloučen tok proudu přes ochranný vodič. Měří se AC komponent a v případě jednotlivého měření (namísto celé testovací sekvence) je možné měřit také DC komponent. EN 60601/VDE 0751: U měření a zadokumentování několika přístupných vodivých částí je naprogramována následující sekvence: Když se frekvence akustické signalizace mění z dlouhých na krátké intervaly, znamená to, že měření dokončeno a může

se vybrat a měřit další bod měření (tlačítko ). Pokud se má naměřená hodnota zadokumentovat (vytisknout), stiskněte po každém měření tlačítko

(za předpokladu, že je aktivní funkce „Direct print-out“ – viz

níže „Ukládání výsledků zkoušky a tisk zpráv“).

Proud unikající pacientem I

Proud, který teče z příložné části přes pacienta do země. Tento proud může vznikat nechtěným poruchovým napětím na pacientovi a může téct přes pacienta a izolaci plovoucího typu F příložné části do země. V obou případech je vyloučen užitečný pacientský proud.

Měří se komponenty AC a DC.

Proud unikající pacientem se musí měřit také v případě, že zařízení má příložné části. Musí se přitom zadokumentovat zobrazované testovací napětí.

Pomocný proud pacientem IPA (Funkce KA01)

Proud, který teče pacientem mezi elektrodami příložné části. Předpokládá se použití k určenému účelu. Proud by kromě toho neměl mít žádný fyziologický efekt. Jedná se např. o vstupní proud ze zesilovačů nebo proud používaný k impedanční pletysmografii.

Měří se komponenty AC a DC.

Zbytkový proud I

Souhrn okamžitých hodnot proudu, který teče přes vodiče L a N na síťovém připojení zařízení (také se označuje jako diferenciální proud). V případě závady je tento proud prakticky stejný jako poruchový proud. Poruchový proud: proud, který je způsoben závadou na izolaci a teče přes místo závady.

Proud unikající přístrojem ILC podle IEC 62353 (VDE 0751-1)

Poznámka

Pozor!

1. Testovací zásuvka bez kontaktu ochranného vodiče

2. Příložná část

3. Kryt přístroje

4. Měřicí obvod

Proud unikající přístrojem představuje souhrn všech proudů unikajících z krytu přístroje, ze všech přístupných vodivých částí a všech příložných částí na ochranný vodič PE. Měření se musí provádět pro obě síťové polarity a větší hodnota se zadokumentuje.

Musí se zadokumentovat nejvyšší hodnota proudu unikajícího zařízením a síťové napětí.

Ochranný vodič je během tohoto měření odpojený.

Maximální přípustné mezní hodnoty unikajícího proudu v mA

Vysvětlivky IPE Proud unikající do země během provozu ILC Proud unikající přístrojem IC Dotykový proud IPL Proud unikající pacientem IRC Zbytkový proud I

1) Pro zařízení s topným výkonem > 3,5 kW

2) síťové napětí příložné části

3) celkový proud unikající pacientem Poznámka1: Zařízení bez přístupných vodivých částí připojených k ochrannému vodiči, která jsou

v souladu s požadavky na dotykové napětí, a (případně) na proud unikající pacientem, např. elektronická zařízení zpracování dat se stíněným zdrojem. Poznámka 2: Trvale připojená zařízení s ochranným vodičem Poznámka 3: Přenosná rentgenová zařízení s minerální izolací Poznámka 4: Přerušený nulový vodič, nedostupný DC

Pomocný proud pacientem

Funkce multimetru

Napětí sondy U

Napětí se měří mezi síťovou svorkou PE na testovacím přístroji a sondou. V tomto případě lze sondu použít také pro zjišťování fází. IEC 61010: Tlačítkem se šipkou nahoru (up) můžete vybrat, zda se má měření provést za normálních podmínek, nebo s přerušeným ochranným vodičem.

Pro provedení měření se musí testované zařízení uvést do provozu tlačítkem (14).

Zahajte měření U

Střídavé / stejnosměrné napětí U

Mezi konektory zdířek 2 a 3 lze měřit stejnosměrné, střídavé a pulzující napětí až do 253 V. Navíc se může tlačítkem přepínat

hodnota minimálního, maximálního a okamžitého naměřeného napětí. Oceníte to zejména v případě použití testovacího adaptéru SECULOAD (číslo výrobku Z745V).

Postup 1: Testované zařízení není připojeno k testovací zásuvce (trvalé připojení)

     

Postup 2: Testované zařízení je připojeno k testovací zásuvce (Nově od verze firmwaru 7.24) Je nezbytně nutné dodržovat pořadí jednotlivých kroků testovací sekvence:

– Max. 300 V

PROBE

Od verze firmwaru 7.24 je potřeba rozlišovat dva postupy (viz níže).

Vyberte polohu voliče funkcí VΩ a poté měření U Připojte k zdířkám 2 a 3 měřicí kabely. Testovacími sondami se dotkněte měřeného bodu. Sledujte naměřené hodnoty. Odstraňte testovací sondy z měřeného bodu a vytáhněte měřicí kabely ze zdířek 2 a 3. Tlačítkem ENTER se vraťte k menu Multimetru.

PROBE

– Max. 253 V

AC/DC

K zdířkám 1 až 3 nesmí byt na začátku připojeno žádné zařízení nebo komponent! (Zdířky 2 a 3

Pozor!

jsou během všech měření na testovací zásuvce zkratovány. Výjimka: Jakmile se na displeji objeví výzva k připojení měřicího kabelu, zkratování je zrušeno, (viz níže).



Odpojte všechny kabely, které jsou případně připojené k zdířkám 1 až 3.



Zapojte testované zařízení do testovací zásuvky.



Vyberte polohu voliče funkcí VΩ a poté měření U



Zapněte testované zařízení (provede se test zkratování).



Tlačítkem (14) zapněte proud v testovací zásuvce, aby se testované zařízení uvedlo

do provozu.



Dodržujte prosím následující pravidlo: Nepřipojujte k zdířkám měřicí kabely, dokud se na

displeji neobjeví následující zpráva: „Connect the measurement cable to jacks 2 and 3 for voltage measurement“.



Přiložte testovací sondy k měřenému bodu.



Sledujte naměřené hodnoty.



Odstraňte testovací sondy z měřeného bodu a vytáhněte měřicí kabely ze zdířek 2 a 3.



Tlačítkem ENTER se vraťte k menu multimetru.

AC/DC

Měření bezpečného velmi malého napětí (viz výše postup 2)

Tlačítkem (14) můžete zapnout proud v testovací zásuvce a uvést testované zařízení do provozu i při měření bezpečného velmi malého napětí na výstup testovaného zařízení.

Napětí naměřené na výstupu testovaného zařízení musí být bezpečné, velmi nízké napětí, izolované od sítě, protože v opačném případě se může aktivovat ochrana proti nadproudu.

Odpor R

Mezi konektory zdířek 2 a 3 lze měřit odpor až do hodnoty 150 kΩ.

Měření s příslušenstvím

Měření střídavého proudu připojeným konvertorem I

Připojení

Přídavným konektorem (např. WZ12C), který se připojuje do zdířek 2 a 3 lze měřit střídavý proud ve dvou rozsazích měření (1 mA … 10 A, 1 A … 100 A).

Začněte měřit I

Vyberte rozsah měření.

CLIP

Měření odporu ochranného vodiče připojeným měřičem

Připojení

Pomocí připojeného proudového transformátoru WZ12C lze měřit odpor ochranného vodiče.

Testovací proud 25 A AC (Funkce G01 nebo SECUTEST SIII+H): Zvolte správný rozsah měření a použijte bočník Z864A.

P: Vodič s potenciálem pro měření na 4 drátech. Vodič s potenciálem se musí v rozvodnici připojit na výstupní ochranný vodič.

Odpor kabelu se měří z testovaného zařízení na testovací přístroj bez vodiče P. Tato hodnota se může výrazně odchylovat od skutečného odporu ochranného vodiče, protože vodič se měří v rámci instalace testovacího přístroje.

Vyberte měření RPE a začněte měřit.

Měření teploty T s připojeným senzorem Pt100/1000

Pozor!

Poznámka

Pozor!

Poznámka

Připojení

Teplotu lze měřit senzorem Pt100 nebo Pt1000 (výchozí nastavení), který se připojí k zdířkám PE (1) a N (2) v rozsahu od -200 °C do +850°C.

Vyberte měření Temp a začněte měřit. Tlačítkem vyberte rozsah měření Pt100, nebo Pt1000. V menu nastavení „TEMPERATURE“

můžete zvolit jednotku teploty Celsius - °C, Fahrenheit - °F, nebo Kelvin. V menu „TEMPERATURE je dostupné také vyrovnání na nulu (Zero balancing).

Zero balancing

Pomocí této funkce lze kompenzovat odpor měřicího kabelu:



Zkratujte konce kabelu senzoru a podle níže uvedených pokynů stanovte odpor.

Zero Balancing

Určená hodnota se může uložit buď přímo (tlačítko ), nebo ji můžete nejdříve změnit. Menu pro změnu dat otevřete tlačítkem .



Manuálně změňte naměřenou hodnotu pomocí tlačítek a .



Stiskněte tlačítko , aby se zvolená hodnota potvrdila, a

v dolní části okna se zobrazí další funkce menu.

Pokyn pro vymazání „delete value“ je dostupný jen v menu pro změnu hodnoty „change value“. Současně s aktivací tlačítka se

uloží nastavení bez vyrovnání na nulu „no zero balancing“.

Funkční test

(nelze použít pro zařízení s ochrannou třídou III).

Na testovaném zařízení lze pomocí napětí z integrované testovací zásuvky provádět také funkční test. K této zkoušce můžete přistoupit po přepnutí voliče do polohy „Function Test“, nebo také okamžitě po provedení úspěšné bezpečnostní zkoušky podle stanovené třídy ochrany

Funkční test se může uskutečnit až poté, když testované zařízení úspěšně prošlo bezpečnostní zkouškou.

Pokaždé, když se v testovací zásuvce aktivuje napětí, dojde k obrácení fázového vodiče L a nulového vodiče N (za předpokladu, že se tato funkce („polarity reversal = X“) vybrala v menu unikajícího proudu).

Funkční test lze provést, jen když se testované zařízení připojilo do testovací zásuvky (21).

Měření

Funkční test se skládá z následujících měření:

- Napětí ULN mezi vodiči L a N

- Rozdílový proud ∆I (odpovídá poruchovému proudu mezi L a N)

- Zátěžový proud Ia

- Zdánlivý výkon AP (vypočtený)

- Činný výkon P

- Účiník PF (cos φ – vypočtený, zobrazení > 10 W)

- Elektrický výkon W

- Čas t pro U

Pokud je přepínač v poloze AUTO, zobrazí se po skončení funkčního testu také následující hodnoty:

- Maximální rozdílový proud ∆I

- Maximální zátěžový proud I

- Maximální činný výkon P

Účiník se vypočítá z hodnoty činného a zdánlivého výkonu. Pro sinusoidní kvantitu odpovídá účiník

v testovací zásuvce (21)

MAX

Lmax

max

cos φ (síťové napětí a zátěžový proud).

Zahájení funkčního testu Z důvodů bezpečnosti se musí před zahájením funkčního testu testované zařízení vypnout. Tímto opatřením se zabrání nechtěnému spuštění testovaného zařízení, které by mohlo představovat během provozu představovat nebezpečí (např. kotoučová pila nebo disková bruska). Ukončení funkčního testu Po dokončení zkoušky se musí testovaná zařízení vypínat vlastním vypínačem – zejména zařízení s relativně vysokou indukčností.

Test zkratování

1. Test zkratů mezi N a L.

2. Test, kterým se určuje, zda je vodič N nebo L zkratován

s ochranným vodičem.

Zkrat na testovaném zařízení se testovacím přístrojem detekuje automaticky. Na displeji (9) se objeví zpráva a funkční test se neumožní.

Když bliká kontrolka (15), může se tlačítkem (14) aktivovat napětí v testovací zásuvce a měření může začít. Pokud kontrolka (15) nepřetržitě svítí, je testovací zásuvka už pod napětím.

Napětí v testovací zásuvce můžete vypnout tlačítkem (14), nebo

Poznámka

můžete tlačítkem (12) funkční test ukončit.

Měření podle národních a mezinárodních norem s přepínačem v poloze AUTO

Pokud je potřeba provést zkoušky podle stanovených norem, které vyžadují specifické testovaní, ukládání výsledků a dokumentaci testu, bude namísto jednotlivých testů vhodnější použít automatickou testovací sekvenci.

Zkoušky podle EN 60950, EN 61010 a EN 60335

Aby bylo možné zahájit automatickou testovací sekvenci, musí se testované zařízení připojit k testovací zásuvce! Testované zařízení musí mít třídu ochrany I nebo II.



Připojte testovací přístroj k napájení.



Zahájí se test připojení k napájení (viz výše „Automatická detekce chybného připojení k síti“).



Zapojte testované zařízení do testovací zásuvky na testeru a zahájí se detekce typu připojení.



Volič funkcí nastavte do polohy AUTO. Pokud je už testované zařízení připojeno k testovací

zásuvce, provede se detekce třídy ochrany. V opačném případě se musí třída ochrany určit manuálně. V úvodním okně programu přesuňte kurzor tlačítkem nahoru do třetího řádku a umístění potvrďte tlačítkem . Nyní můžete tlačítkem a vybrat třídu ochrany a potvrdit ji tlačítkem .



Abyste mohli vybrat normu, podle které se má zkouška provádět, přesuňte v úvodním okně

programu kurzor tlačítkem nahoru do horního řádku a umístění potvrďte tlačítkem . Nyní můžete tlačítkem a vybrat požadovanou normu a výběr potvrdit tlačítkem .

Pokud budete vždy testovat podle určité normy, můžete si ji v menu nastavení uložit jako výchozí. V opačném případě zůstane zvolená norma aktivní, jen dokud se testovací přístroj neodpojí od napájení (ve výchozím továrním nastavení se používá norma VDE 0701-0702).



Testovací sekvenci můžete nastavit v menu Setup … a v případě potřeby zde můžete změnit

mezní hodnoty a možnosti databáze.



Testovací sekvenci spustíte výběrem „Start test“, který potvrdíte tlačítkem .

Výše uvedené zkoušky (viz části 9 – 14) v této části návodu znovu nepopisujeme. Jedinou výjimkou je měření prodlužovacích kabelů.

Testovací sekvence

Za předpokladu, že testované zařízení bylo správně připojeno a test připojení k napájení proběhl úspěšně, testovací sekvence různých norem probíhají vždy v stejném pořadí. Jednotlivé kroky testovací sekvence můžete spouštět postupně manuálně, nebo je provedete automaticky. Postupný průběh krok za krokem můžete zvolit v úvodním okně programu, v menu nastavení pod položkou „Sequence“ … „manual sequence“.



Třída ochrany (TO): Testovací přístroj automaticky detekuje TO I nebo TO II. Pokud se třída

ochrany neurčí správně, můžete ji změnit manuálně. Manuálně určená oprava se však neuloží.



Vizuální kontrola: Tuto funkci lze aktivovat v úvodním okně programu pod položkou „Sequence >

„visual Inspection“. Když uživatel zjistí, že určitá část je nesprávná, musí ji označit tak, že ji vybere kurzorem a výběr potvrdí tlačítkem .



Měření odporu ochranného vodiče (jen zařízení s třídou ochrany I)

Tuto zkoušku není možné vypustit. Výjimku představuje jen situace, pokud není možné připojení ochranného vodiče a na displeji se zobrazí zpráva „Connect probe to protective

conductor“. V takovém případě můžete toto měření přeskočit stisknutím tlačítka .



Vyhodnocení zkoušky ochranného vodiče



Test pod vysokým napětím podle DIN VDE 0701, část 1, Příloha E, EN 60950, EN 61010,

EN 60335, EN 60601 (podle výběru v menu nastavení).



Měření odporu izolace

IEC 62353: Jen když se vybere v menu nastavení v úvodním okně programu pod položkou „Sequence …“ EN 60601: Jen když se vybere v úvodním okně programu pod položkou „TestConditions“. DIN VDE 07001-0702: Jen když se v úvodním okně programu aktivuje R-INS.



Vyhodnocení zkoušky izolace



Měření unikajícího proudu (v závislosti na klasifikace probíhají různé podmínky jedné chyby)



Vyhodnocení všech jednotlivých měření unikajícího proudu.



Celkové vyhodnocení zkoušky



V případě potřeby proveďte funkční test:

K funkčnímu testu můžete přistoupit po každém úspěšném dokončení bezpečnostní zkoušky. Blikající kontrolka signalizuje, že byste měli spustit funkční test. Kromě toho můžete funkční test spustit, když přepnete volič do polohy Function Test.



Zobrazení výsledků zkoušky (nejhorších naměřených hodnot příslušné testovací sekvence).



Uložení výsledků zkoušky (v případě potřeby).

Nastavení testovacích sekvencí

Pořadí kroků testovací sekvence nelze měnit! Můžete však změnit mezní hodnoty a parametry měření, a také můžete odebrat, nebo přidat kroky. V zásadě se rozlišují dvě testovací sekvence, které popisujeme v další části návodu:

1. Sekvence 1 (test po opravě a periodický (opakovaný) test)

2. Sekvence 2 (testy podle typu)

Nastavení testovacích sekvencí

Tato nastavení se neukládají podle typu určení, ale aplikují se obecně na přednastavenou sekvenci podle příslušného zkušebního standardu.

Nastavení podle typu (Type*) (jen zkoušky podle EN 60950, EN 61010 a EN 60335)

Nastavení podle typu se omezuje na změny mezních hodnot. Tyto mezní hodnoty můžete ukládat pro každý typ podle jednotlivých druhů určení. Měření mezních hodnot, které jste vymazali, se neprovádí. Určitý typ lze uložit jako výchozí a použije se, když se poté volič přepne do polohy AUTO. V případě, že žádný typ není uložen jako výchozí, objeví se po přepnutí voliče na AUTO informace, že během testu se použijí základní mezní hodnoty zvolené zkušební normy: „GENERAL and general limit values of selected test standard apply“.

Níže uvádíme všechna dostupná nastavení testovací sekvence pro všechny normy.

V úvodním okně programu vyberte Setup … a výběr potvrďte.

Sekvence 1

SECUTEST

HV test duration

Doba trvání zkoušky vysokým napětím.

store Tímto příkazem lze uložit všechny změny konfigurace v menu nastavení

Sequence … Limit Values … Database …

Další parametry

R-PE with clip x: Pomocí připojených proudových kleští WZ12C můžete určit odpor ochranného High-voltage

Sekvence 2 (podle typu)

Type … Sekvence 1 a 2 se primárně odlišují podle typu parametru. Uživatel může pod

Sequence … Limit Values … Store as Default

(test po opravě a periodický (opakovaný) test)

pro vybranou zkušební normu, např. konfiguraci parametrů měření a mezní hodnoty proudu. Tyto hodnoty zůstanou aktivní, i když se volič přepne do jiné polohy, nebo když se přístroj odpojí od napájení. Viz níže část „Nastavení parametrů měření“. Viz výše část „Nastavení mezních hodnot“. Začněte číslem ID x: Před zahájením všech měření se objevuje výzva k zadání čísla ID. Můžete zde na klávesnici modulu (P)SI (volitelné příslušenství) vložit ID (max. 20 znaků), načíst ID pomocí čtečky čárového kódu (volitelné příslušenství), nebo vybrat ID přímo ze seznamu. Pokud nevloží správné ID:

Tlačítkem na přístroji můžete vymazat jen celé řádky. ID no. = testovací sekvence (Funkce KB01 nebo SECUTEST SIII+H)

vodiče x: Provede se test vysokým napětím (předpoklad: Funkce F02 nebo SIII+H)

sekvencí 2 nastavit libovolný požadovaný typ testovaného zařízení, pro který se použíjí vždy stejné mezní hodnoty a parametry měření. Definovat lze až 125 různých typů. Pro sekvenci 1 jsou předdefinované typy testovaných zařízení podle normy EN 60601. Můžete zde na klávesnici modulu (P)SI nebo na počítači vkládat alfanumerické znaky (max. 10). Spolu s vybraným typem se ukládá testovací sekvence, včetně všech mezních hodnot. Doporučujeme, abyste jako první znaky označení typu vložili znaky, které budou identifikovat příslušnou normu. Když se v úvodním okně programu zadá určitý typ, který nepatří do právě zvolené normy, vložené znaky interpretují tuto testovací sekvenci, jako kdyby patřila k jiné normě. Viz níže část „Nastavení parametrů měření“. Viz výše část „Nastavení mezních hodnot“. Tímto příkazem lze uložit všechny nově nastavené hodnoty v menu nastavení, tj. nastavení parametrů měření a mezní hodnoty proudu jako nové výchozí hodnoty. Tyto hodnoty zůstanou aktivní, i když se volič přepne do jiné polohy, nebo když se přístroj odpojí od napájení.

Delete Tímto příkazem můžete vymazat typ, který jste vybrali v úvodním okně

programu.

Nastavení parametrů měření

V závislosti na zkušební normě lze nastavit různé parametry měření pro určitou testovací sekvenci (nastavení: x / - označuje zapnutou, resp. vypnutou funkci). Níže uvádíme všechny dostupné parametry pro všechny zkušební normy. K menu „Sequence …“ se dostanete přes nastavení parametru v úvodním okně programu pro příslušnou normu.

V menu vybete Sequence … a výběr potvrďte.

Vyberte parametr, potvrďte výběr, proveďte změnu a povrďte ji.

Visual inspection Tato nabídka se objevuje na úplném začátku testovací sekvence. Manual sequence

Autostore Po dokončení zkoušky se data autoamticky ukládají v testovacím

Mains polarity reversal Pokaždé, když se v testovací zásuvce aktivuje napětí, dojde k obrácení Classification Otázky týkající se klasifikace se objevují, když dojde k překročení SC III U

R-INS LN-PE Měří se odpor izolace mezí fázovým vodičem L a nulovým vodičem N R-INS AP-PE Měří se odpor izolace mezi příložnou částí a ochranným vodičem.

HV test Zkouška vysokým napětím (předpoklad: Funkce F02 nebo SECUTEST

Auto (test) method Testovací přístroj detekuje, zda se může, nebo nemůže testované

R-PE AC > 10 A Měření ochranného vodiče s proudem 200 mA DC, 10 A AC (funkce R-PE with clip Pomocí proudových kleští WZ12C lze měřit odpor ochranného vodiče.

No IHL for SCI Pro třídu ochrany I se neměří dotykový proud. Mains wait Zde se vkládá doba prodlevy mezi zapnutím napájení a začátkem

Patient auxiliary current Měření pomocného proudu na straně pacienta. Adapter for socket Aktivují se mezní hodnoty pro trvale připojená zařízení. Testované

First measured values V průběhu testovací sekvence se objeví menu pro zadání první měřené

Každý krok sekvence se musí potvrdit tlačítkem . přístroji (Funkce KB01 nebo SECUTEST SIII+H), nebo na modulu

(P)SI. fázového vodiče L a nulového vodiče N. mezních hodnot.

Na aktivním testovaném zařízení se namísto odporu izolace měří napájecí napětí.

a ochranným vodičem.

SIII+H).

zařízení zapnout; Měří se unikající zbytkový proud, neboodpor izolace a proud unikající do země.

G00), nebo 25 A AC (funkce G01 nebo SECUTEST SIII+H).

zkoušky, aby se např. potlačilo zobrazování zaznamenaných hodnot, které se objevuje během zahřívání testovaného zařízení.

zařízení, které je normálně trvale instalováno, se může připojit k testovací zásuvce pomocí adaptéru. Pokud se používá tato metoda měření, nesmí se na testovací zásuvku aplikovat napětí.

hodnoty.

Zkoušky zařízení podle DIN VDE 0701, část 1

Můžete přejít k testování podle nové normy VDE 0701-0702, nebo provést následující měření podle výše uvedené normy:



Měření ochranného vodiče RPE

(Trvalé připojení nebo připojení zástrčkou)

- Část 1: Testovací proud: ±200 mA DC

- Přílohy: Testovací proud: 10 A AC (Funkce G00) Testovací proud 25 A AC (Funkce G01 nebo SECUTEST SIII+H)



Zkouška vysokým napětím jako doplňková zkouška (Příloha E)

(Předpoklad: Funkce F02 nebo SECUTEST SIII+H)



Měření odporu izolace R

ást 1

Podle této zkušební normy lze například měřit následující zařízení s třídou ochrany I až III:



Zařízení s elektrickými motory



Elektrická zařízení pro ohřev



Elektrické nástroje



Svítidla



Stereo vybavení a TV přijímače

Měřit lze také prodlužovací kabely s třídou ochrany I.

INS

Přílohy (dříve část 260)

Poznámka

podle VDE 0701

0702 (VDE 0701 část 1).

VDE 0701

part 1

Příloha E: elektrické nástroje Zkontrolujte parametry připojení a zahajte test.

To Socket Toto je výchozí nastavení (Informace k typům připojení najdete výše v části

„Připojení testovaného zařízení“).

Class Když se testované zařízení připojilo k testovací zásuvce, proběhne detekce

třídy ochrany (TO I nebo TO II). V opačném případě je potřeba TO zadat ručně.

Ext Cable WITH EL1 x: Pomocí adaptéru EL1 (volitelné příslušenství) lze měřit prodlužovací

kabely nebo konektory, které jsou delší než 5 m, a to buď samostatně, nebo v kombinaci se zařízením (viz „Zkoušky prodlužovacích kabelů podle VDE

0701-0702“). ID No. Viz parametry databáze v části „Nastavení testovacích sekvencí“. Setup … Viz výše „Nastavení testovacích sekvencí“.

Když se používá adaptér EL1, lze prodlužovací kabely měřit jen při nastavení parametrů

Testovací sekvence podle normy VDE 0701 část 1 Vyberte připojení, vyberte zkoušku podle

, určete třídu ochrany I, II, nebo III,

Část1: prodlužovací kabel X/- (s / bez), Příloha E: HV test X/- (s / bez).

Zobrazení výsledků, uložení nebo tisk zprávy

1. Zapněte testované zařízení

2. Jen třída ochrany I: Dotkněte se sondou všech přístupných vodivých částí. Tento test se může manuálně opakovat tak často, jak je potřeba pro různé ochranné vodiče*.

3. Aplikujte vysoké napětí.

4. Zapněte napájení v testovací zásuvce a začněte zkoušku.

* Pokud není zřejmé, zda jsou všechny vodivé části navzájem propojeny, resp. propojeny s ochranným vodičem, můžete zkoušku provést v manuálním režimu.

Krok schématu, který je orámován přerušovanou čárou: Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Setup pod položkou Sequence …

Zkoušky zařízení podle DIN VDE 0701, část 240

Můžete přejít k testování podle nové normy VDE 0701-0702, nebo provést následující měření podle výše uvedené normy: Zkoušky zařízení na zpracování dat a kancelářských přístrojů s třídou ochrany I, buď jednotlivě, nebo ve vzájemné kombinaci. Podle této normy lze provádět následující měření:



Odpor ochranného vodiče R

Testovací proud: ±200 mA DC



Dotykový proud



Podle normy DIN VDE 0701, část 240 se musí ochranný vodič zařízení prozkoušet po provedení

údržby, opravy, nebo nějaké modifikaci vybavení na zpracování dat, kancelářských přístrojů a na přístupných vodivých částech se musí zkontrolovat, zda jsou bez napětí. Platí to pro:



Všechny vodivé části zařízení s třídou ochrany I, které jsou přístupné pro uživatele a které nejsou

propojené s ochranným vodičem.



Všechny vodivé části zařízení s třídou ochrany II (úplně izolovaná zařízení), které jsou přístupné

pro uživatele, se síťovou zástrčkou s póly v obou směrech.

(trvale připojení nebo se zástrčkou)

Nastavení testovací sekvence

Pozor!

Viz výše „Zkoušky zařízení podle DIN VDE 0701, část 1“.

Speciální parametry

Kombinované zkoušky Zařízení s třídou ochrany I a II lze zkoušet jednotlivě nebo ve vzájemné kombinaci. Všechna připojení ochranných vodičů se testují nejdříve na vzájemně propojených zařízeních s třídou ochrany I a poté (stejně jako v případě vzájemně propojených zařízeních s třídou ochrany II) se testují všechny přístupné vodivé části.

Připojení testovaného zařízení



Testované zařízení připojte podle níže uvedených pokynů:

Připojte obě zařízení k samostatným síťovým zásuvkám. Zásuvky, do kterých se připojí

testovací přístroj a testované zařízení s třídou ochrany I, musí sdílet společný ochranný vodič!

Nebo připojte testovací přístroj do síťové zásuvky a testované zařízení do testovací zásuvky

na testovacím přístroji.

Zařízení na zpracování dat a kancelářské přístroje

(Trvale připojená, nebo se zástrčkou)

Připojení do testovací zásuvky na testovacím přístroji. Požadavek na testování se síťovou zástrčkou s póly v obou směrech se splní připojením testovaného zařízení do testovací zásuvky na přístroji a aktivací obrácené polarity (polarity reversal) v menu nastavení pod položkou „Sequence“. Pokaždé, když se tlačítkem (14) aktivuje testovací zásuvka, dojde v zásuvce k obrácení fázového vodiče L a nulového vodiče N.

Zkoušky s obrácenou polaritou nebo se síťovou zástrčkou s póly v obou směrech mají za následek přerušení napájení zařízení na zpracování dat nebo kancelářského vybavení. Proto se tento typ zkoušky smí provádět jen s vědomím správce, resp. uživatele uvedeného vybavení. V případě závady na testovaném zařízení se během testu může spustit standardní proudový chránič elektrického systému a následkem přerušení napájení uvedeného vybavení. Výrobce testovacího přístroje nenese zodpovědnost takto způsobenou ztrátu dat nebo jiné škody, které vzniknou v důsledku použití testovacího přístroje.

Testovací sekvence podle normy VDE 0701 část 240

Vyberte připojení, vyberte zkoušku podle VDE 0701 část 240, určete třídu ochrany I, II, nebo III a zda se jedná o kombinovaný test X/- (ano/ne).

Zobrazení výsledků (při kombinované zkoušce zobrazení diferenciálního odporu), uložení nebo tisk zprávy

1. Zapněte testované zařízení

2. Dotkněte se sondou všech přístupných vodivých částí. Tento test se může manuálně opakovat tak často, jak je potřeba pro různé ochranné vodiče*.

3. Aktivujte napětí v testovací zásuvce a zahajte měření / obraťte polaritu a opakujte měření.

4. Zapněte napájení v testovací zásuvce a zahajte zkoušku funkčnosti.

* Pokud není zřejmé, zda jsou všechny vodivé části navzájem propojeny, resp. propojeny s ochranným vodičem, můžete zkoušku provést v manuálním režimu.

Krok schématu, který je orámován přerušovanou čárou: Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Setup pod položkou Sequence …

Zkoušky zařízení podle normy DIN VDE 0701-0702

Podle výše uvedené normy lze provádět následující měření:



Odpor ochranného vodiče R

Testovací proud: ±200 mA DC Testovací proud: 10 A AC (Funkce G00) Testovací proud: 25 A AC (Funkce G01 nebo SECUTEST SIII+H)



Měření izolace R

citlivé na napětí v systému pro zpracování dat) a měření náhradního unikajícího proudu.

(lze vypnout, když např. hrozí nebezpečí, že se můžou poškodit komponenty

INS

nebo



Dotykový proud zařízení s třídou ochrany II

nebo



Zbytkový proud

(trvalé připojení nebo se zástrčkou)

Zkontrolujte parametry a zahajte test.

ID No.

Viz parametry databáze v

části „Nastavení testovací

ch sekvenc

í“.

Poznámka

To Socket Toto je výchozí nastavení (Informace k typům připojení najdete výše v části

„Připojení testovaného zařízení“).

Class Když se testované zařízení připojilo k testovací zásuvce, proběhne detekce

třídy ochrany (TO I nebo TO II). V opačném případě je potřeba TO zadat ručně.

Ext Cable WITH EL1 x: Pomocí adaptéru EL1 (volitelné příslušenství) lze měřit prodlužovací

kabely nebo konektory, které jsou delší než 5 m, a to buď samostatně, nebo v kombinaci se zařízením (viz „Zkoušky prodlužovacích kabelů podle VDE 0701-0702“).

R-INS LN-SL x: provede se měření odporu izolace. Setup … Viz výše „Nastavení testovacích sekvencí“. Testovací sekvence podle normy VDE 0701-0702

Vyberte připojení, vyberte zkoušku podle VDE 0701-0702, určete třídu ochrany I, II, nebo III, prodlužovací kabel X/- (s / bez)

1. Zapněte testované zařízení

2. Dotkněte se sondou všech přístupných vodivých částí.

3. Pokud jsou výhrady proti měření izolace, provede se test bez měření izolace.

4. Vložte mezní hodnoty výrobce.

5. Zapněte napájení v testovací zásuvce a začněte zkoušku funkčnosti.

* Pozn.:



Náhradní unikající proud IEA



Diferenciální proud ∆I a dotykový proud (stejnosměrný) IB

Krok schématu, který je orámován přerušovanou čárou: Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Setup pod položkou Sequence …

Zkoušky prodlužovacích kabelů podle normy VDE 0701-0702 (VDE 0701, část 1)

(s volitelným adaptérem EL1) Prodlužovací kabely s délkou do 5 m

V případě zařízení s třídou ochrany I nesmí odpor ochranného vodiče mezi zemnícím kontaktem na síťové zástrčce a všemi přístupnými kovovými částmi přesáhnout 0,3 Ω. U trvale zapojených systémů pro zpracování dat nesmí tato hodnota překročit 1 Ω (DIN VDE 0701, část 1).

Prodlužovací a připojovací kabely delší než 5 m

Pro každých 7,5 m nad délkou 5 m je přípustný dodatečný odpor kabelu 0,1 Ω, max. však 1 Ω. U kabelů delších než 5 m se proto doporučuje provádět zkoušku odporu.

Pro zkoušku zkratování a přerušení jednofázových prodlužovacích kabelů je potřeba adaptér EL1.

Připojení prodlužovacího kabelu nebo vícenásobné zásuvky

Zobrazení výsledků, uložení nebo tisk zprávy

Tlačítka na rukojeti adaptéru nemají žádnou funkci.

Průběh zkoušky



Připojte prodlužovací kabel do k adaptéru EL1, jak ukazuje výše

uvedený obrázek.



V úvodním menu vyberte kurzorem „Ext. Cable WITH EL1“ a výběr

potvrďte tlačítkem .



Tlačítkem vyberte „Start Testing“.



Tlačítkem zahajte testovací sekvenci.



Nejdříve proveďte a potvrďte vizuální kontrolu prodlužovacího

kabelu.



Pomocí tlačítek a vložte délku kabelu a údaj potvrďte

tlačítkem .

U vodičů s nominálním proudem vyšším než 16 A se musí při měření

EN 60950

brát do úvahy také průřez (průměr) kabelu. Průřez se vyžaduje, jen když se připojí 3 – fázový proudový adaptér

a parametr připojení se nastavil na VL2E nebo AT3-IIIE. Po zadání průřezu kabelu se znovu přepočítá mezní hodnota odporu ochranného vodiče.

Zkouška vícenásobných zásuvek podle VDE 0701-0702 (volitelný adaptér EL1)



V úvodním menu vyberte kurzorem „Ext. Cable WITH EL1“. V řádku se musí objevit „Ext. Cable

WITH EL1 x“ a musí se vybrat manuální sekvence „Manual sequence“.



Musí se provést vizuální kontrola, takže může být potřeba, abyste kabel rozvinuli.



Měření odporu ochranného vodiče: dotkněte se adaptérem EL1 první zásuvky. Pokaždé, když se

chystáte dotknout další zásuvky, stiskněte tlačítko , aby se test mohl zopakovat.

Zkoušky podle normy DIN EN 60950

Zkoušky zařízení na zpracování dat a kancelářských přístrojů s třídou ochrany I a II.

Podle výše uvedené normy lze provádět následující měření:



Odpor ochranného vodiče RPE

Testovací proud: 25 A AC (Funkce G01 nebo SECUTEST SIII+H)



Zkoušky dielektrické pevnosti použitím vysokého stejnosměrné napětí (1,5 násobná hodnota)

(Předpoklad: Funkce F02 nebo SECUTEST SIII+H)



Dotykový proud

Podle normy DIN EN 60950 se zařízení na zpracování dat a kancelářské přístroje musí před uvedením do činnosti podrobit zkoušce ochranného vodiče a zkoušce vysokého napětí. Platí to pro:



Všechny přístupné vodivé části zařízení s třídou ochrany I, které jsou přístupné pro uživatele

a které nejsou propojené s ochranným vodičem.



Všechny přístupné vodivé části zařízení s třídou ochrany II (úplně izolovaná zařízení), které jsou

přístupné pro uživatele.



Dotykový proud

Se síťovou zástrčkou s póly v obou směrech.

Připojení testovaného zařízení



Zapojte testovací přístroj do síťové zásuvky a testované zařízení

do testovací zásuvky na testovacím přístroji.

To Socket Toto je výchozí nastavení (Informace k typům připojení najdete výše v části

„Připojení testovaného zařízení“).

Class Když se testované zařízení připojilo k testovací zásuvce, proběhne detekce

třídy ochrany (TO I nebo TO II). V opačném případě je potřeba TO zadat ručně.

Type Pokud jste ho v menu nastavení vložili, můžete nyní ze seznamu

testovaných zařízení vybrat specifický typ zařízení.

ID No. Na klávesnici modulu (P)SI (volitelné příslušenství) můžete vložit unikátní

sériové číslo (max. 10 znaků), nebo ho můžete načíst pomocí čtečky čárového kódu (volitelné příslušenství). Pokud se omylem vloží nesprávné číslo, můžete vymazat jen celý řádek

pomocí tlačítka na testovacím přístroji.

Setup … Viz výše „Nastavení testovacích sekvencí“.

Testovací sekvence podle normy EN 60950

Vyberte připojení, vyberte zkoušku podle

, určete třídu ochrany I, II, nebo III,

Setup/sequence: R-INS / HV test X/- (s nebo bez)

Zobrazení výsledků, uložení nebo tisk zprávy

1. Zapněte testované zařízení

2. Jen třída ochrany I: Dotkněte se sondou všech přístupných vodivých částí. Tento test se může manuálně opakovat tak často, jak je potřeba pro různé ochranné vodiče*.

3. Aktivujte vysoké napětí.

4. Zapněte napájení v testovací zásuvce a začněte zkoušku / obraťte polaritu a opakujte měření.

5. Zapněte napájení v testovací zásuvce a začněte zkoušku funkčnosti.

* Pokud není zřejmé, zda jsou všechny vodivé části navzájem propojeny, resp. propojeny s ochranným vodičem, můžete zkoušku provést v manuálním režimu.

Krok schématu, který je orámován přerušovanou čárou:

EN 61010

Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Setup pod položkou Sequence …

Zkoušky zařízení podle normy EN 61010

Podle výše uvedené normy lze provádět níže uvedená měření (vyžaduje se připojení přes testovací zásuvku):



Odpor ochranného vodiče RPE

Testovací proud: 10 A AC (Funkce G00) Testovací proud: 25 A AC (Funkce G01 nebo SECUTEST SIII+H)



Zkoušky dielektrické pevnosti použitím vysokého stejnosměrné napětí (1,5 násobná hodnota)

(Předpoklad: Funkce F02 nebo SECUTEST SIII+H)



Měření izolace R



Dotykový proud za normálních podmínek I

ochranným vodičem.

Zkontrolujte parametry připojení a zahajte zkoušku.

(lze vypnout)

INS

a za podmínky jediné chyby I

HL.NC

s přerušeným

HL.SF

Testovací sekvence podle EN 61010

Vyberte připojení, vyberte zkoušku podle Setup/sequence: R-INS / HV test X/- (s nebo bez)

, určete třídu ochrany I, II, nebo III,

To Socket Toto je výchozí nastavení (Informace k typům připojení najdete výše v části

„Připojení testovaného zařízení“).

Class Když se testované zařízení připojilo k testovací zásuvce, proběhne detekce

třídy ochrany (TO I nebo TO II). V opačném případě je potřeba TO zadat ručně.

Type Pokud jste ho v menu nastavení vložili, můžete nyní ze seznamu

testovaných zařízení vybrat specifický typ zařízení.

ID No. Na klávesnici modulu (P)SI (volitelné příslušenství) můžete vložit unikátní

pomocí tlačítka na testovacím přístroji.

Setup … Viz výše „Nastavení testovacích sekvencí“.

Zobrazení výsledků, uložení nebo tisk zprávy

1. Zapněte testované zařízení

2. Jen třída ochrany I: Dotkněte se sondou všech přístupných vodivých částí. Tento test se může manuálně opakovat pro různé ochranné vodiče tak často, jak je potřeba *.

3. Aktivujte vysoké napětí.

4. Zapněte napájení v testovací zásuvce a začněte zkoušku funkčnosti.

* Pokud není zřejmé, zda jsou všechny vodivé části navzájem propojeny, resp. propojeny s ochranným vodičem, můžete zkoušku provést v manuálním režimu.

Krok schématu, který je orámován přerušovanou čárou: Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Setup pod položkou Sequence …

Zkouška zařízení podle normy EN 60335

EN 6

0335

Podle normy VDE 0700, část 500 (součást DIN EN 50106) a v souladu se speciálními pravidly pro pravidelné zkoušky zařízení, pro které platí normy EN 60335 a EN 60967 se provádí následující zkoušky:



Zkoušky připojení ochranných vodičů pomocí měření odporu RPE (trvalé připojení nebo se

zástrčkou) Testovací proud: 10 A AC (Funkce G00) Testovací proud: 25 A AC (Funkce G01 nebo SECUTEST SIII+H)



Zkoušky dielektrické pevnosti použitím vysokého stejnosměrné napětí (1,5 násobná hodnota)

(Předpoklad: Funkce F02 nebo SECUTEST SIII+H)



Zkouška funkčnosti

Podle normy EN 60335-1:1994 lze provádět následující zkoušky:



Zkoušky dielektrické pevnosti použitím vysokého stejnosměrné napětí

(Předpoklad: Funkce F02 nebo SECUTEST SIII+H)



Zkoušky náhradního unikajícího proudu

Další možnosti testování:



Měření odporu izolace R



Zbytkový proud

Zkontrolujte parametry připojení a zahajte zkoušku.

V případě potřeby se může testovací sekvence přizpůsobit v menu Setup … pod položkou Sequence … podle příslušného testovaného zařízení.

INS

Testovací sekvence podle EN 60335

Vyberte připojení, vyberte zkoušku podle Setup/sequence: R-INS / HV test X/- (s nebo bez)

, určete třídu ochrany I, II, nebo III,

To Socket Toto je výchozí nastavení (Informace k typům připojení najdete výše v části

„Připojení testovaného zařízení“).

Class Když se testované zařízení připojilo k testovací zásuvce, proběhne detekce

třídy ochrany (TO I nebo TO II). V opačném případě je potřeba TO zadat ručně.

Type Pokud jste ho v menu nastavení vložili, můžete nyní ze seznamu

testovaných zařízení vybrat specifický typ zařízení.

ID No. Na klávesnici modulu (P)SI (volitelné příslušenství) můžete vložit unikátní

pomocí tlačítka na testovacím přístroji.

Setup … Viz výše „Nastavení testovacích sekvencí“.

Zobrazení výsledků, uložení nebo tisk zprávy

1. Zapněte testované zařízení

2. Jen třída ochrany I: Dotkněte se sondou všech přístupných vodivých částí. Tento test se může manuálně opakovat pro různé ochranné vodiče tak často, jak je potřeba *.

3. Aktivujte vysoké napětí.

4. Zapněte napájení v testovací zásuvce a začněte zkoušku funkčnosti.

* Pokud není zřejmé, zda jsou všechny vodivé části navzájem propojeny, resp. propojeny s ochranným vodičem, můžete zkoušku provést v manuálním režimu.

Krok schématu, který je orámován přerušovanou čárou: Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Setup pod položkou Sequence …

Zkoušky podle normy IEC 62353 / VDE 0751

Podle výše uvedené normy lze provádět následující měření:



Odpor ochranného vodiče R

Testovací proud: ±200 mA DC Testovací proud: 10 A AC (Funkce G00) Testovací proud: 25 A AC (Funkce G01 nebo SECUTEST SIII+H)



Měření izolace R



Měření náhradního proudu unikajícího zařízením I



Měření náhradního proudu unikajícího pacientem I



Proud unikající přístrojem



Dotykový proud



Proud unikající pacientem (jen s funkcí J01)

(lze aktivovat dodatečně)

INS

EDL

EPL

Unikající proud se převádí na referenční napětí (viz výše informaci o mezních hodnotách v části

(BF)

IEC 62353 / VDE 0751

„Parametry nastavení zařízení“). Referenční napětí se musí přizpůsobit rozsahu napětí v síti.

Zkontrolujte parametry a zahajte test.

Testovací sekvence podle IEC 62353 / VDE 0751

Vyberte připojení, vyberte zkoušku podle a typ příložné části „Application part? (type B/BF/CF).

, určete třídu ochrany I, II, nebo III,

To Socket Toto je výchozí nastavení (Informace k typům připojení najdete výše v části

„Připojení testovaného zařízení“).

Class Pokud se testované zařízení připojilo k testovací zásuvce, proběhne

detekce třídy ochrany (TO I nebo TO II). Ve všech ostatních případech, nebo když není zřejmé, zda jsou všechny vodivé části navzájem propojené, resp. propojené s ochranným vodičem, můžete třídu ochrany vybrat manuálně.

Type Ze seznamu testovaných zařízení vyberte typ zařízení. Když se vybere

„starý typ“ zařízení, použijí se hodnoty z normy DIN VDE 0701-0702.

AP-Type …

: Příložné části se detekují automaticky, ale také je můžete manuálně

změnit. Tlačítkem a vyberte řádek „App. prt. …“ výběr potvrďte tlačítkem a změňte tlačítky a .

02: Zde se zobrazuje počet nastavených skupin. Po výběru řádku „App. prt. …“ tlačítky a potvrďte dvakrát tlačítkem a poté stiskněte tlačítko

nebo , aby se ukázalo menu nastavení příložných částí „Configure

application parts“ (viz níže část „Nastavení příložných částí“). ID No. Viz výše „Nastavení testovacích sekvencí“. Setup … Viz výše „Nastavení testovacích sekvencí“.

Zobrazení výsledků, uložení nebo tisk zprávy

1. Zapněte testované zařízení.

2. Dotkněte se sondou všech přístupných vodivých částí. V případě potřeby lze test opakovat pro různé části ochranného vodiče v manuální sekvenci. *

3. Měření 1: Dotkněte se sondou všech přístupných vodivých částí. Měření 2: Dotkněte se příložných částí. Pokud v následující sekvenci dojde k překročení mezních hodnot unikajícího proudu, můžete namísto proudů, které neprošly testem, vložit první naměřené hodnoty nebo hodnoty výrobce.

4. IRC nebo ILC (jen když se testované zařízení spouští elektronicky) / IC (když se jedná o část s třídou ochrany II)

5. Připojte příložnou část. I

(jen když lze testované zařízení zapínat)

EPL

IPA (jen pro typ B) Proud v příložné části typu F

6. Zapněte napájení v testovací zásuvce a začněte zkoušku funkčnosti.

* Pokud není zřejmé, zda jsou všechny vodivé části navzájem propojeny, resp. propojeny

EN 60601

s ochranným vodičem, můžete zkoušku provést v manuálním režimu.

Krok schématu, který je orámován přerušovanou čárou: Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Setup pod položkou Sequence …

Zkoušky podle normy EN 60601 (Funkce KA01)

Podle výše uvedené normy lze provádět měření následujících unikajících a pomocných proudů v provozním režimu a také za normálních podmínek nebo za podmínek jediné poruchy:



Odpor ochranného vodiče R

Testovací proud: 10 A AC (Funkce G00) Testovací proud: 25 A AC (Funkce G01 nebo SECUTEST SIII+H)



Měření unikajícího proudu do země IPE



Dotykový proud IHL



Proud unikající pacientem I



Pomocný proud pacientem IPA Unikající proud se převádí na referenční napětí (viz výše informaci o mezních hodnotách v části „Parametry nastavení zařízení“). Referenční napětí se musí přizpůsobit rozsahu napětí v síti.

Zkontrolujte parametry a zahajte test.

EPL

Pokud se zadá alespoň jedno číslo skupiny, v okně „To Socket“ se přednastaví zkouška příložné části. V úvodním okně se přednostně použije typ příložné části s nejpřísnější mezní hodnotou a všechny skupiny se nastaví podle tohoto typu. Pod položkou „direct print“ v menu nastavení je možné skupinám přidělit různé typy. V případě, že má proběhnout zkouška bez příložné části, vytvoření skupin se musí zrušit pomocí funkce „clear“. Když jste v okně „To Socket“ už vložili třídu ochrany, položka TYPE se vyplní automaticky (viz níže uvedené schéma).

Vyberte připojení, vyberte zkoušku podle

, určete třídu ochrany I, II, nebo III,

a typ příložné části „Application part? (type B/BF/CF).

To Test Socket Toto je výchozí nastavení (Informace k typům připojení najdete výše v části

„Připojení testovaného zařízení“).

Class Když se testované zařízení připojilo k testovací zásuvce, proběhne detekce

třídy ochrany (TO I nebo TO II). Ve všech ostatních případech, nebo když není zřejmé, zda jsou všechny vodivé části navzájem propojené, resp. propojené s ochranným vodičem, můžete třídu ochrany vybrat manuálně.

Type Ze seznamu testovaných zařízení vyberte typ zařízení. Když se mají brát

do úvahy mezní hodnoty třetího vydání, vyberte v tomto parametru typ testovaného zařízení, který končí označením „…3rd“.

Cond. Zde můžete aktivovat různé podmínky zkoušky, včetně měření odporu

izolace.

App Prt… Viz níže „Nastavení příložných částí“ a také výše „Zkoušky podle IEC

62353“. ID No. Viz výše „Nastavení testovacích sekvencí“. Setup … Viz výše „Nastavení testovacích sekvencí“.

Nastavení příložných částí

V tomto nastavení se vkládá indikace, zda se mají, nebo nemají testovat příložné části. Zdířky A až K (pro připojení kabelů a sond) je možné řadit do skupin (příložných částí) pro vzájemné testování.

Výběr kombinací přednastavených testů



Pomocí kurzoru vyberte pro skupiny 1, 2, 5 nebo 10 příložných částí kombinaci testů a výběr

potvrďte tlačítkem . Po výběru příložných částí se skupiny vytvoří automaticky.

Výběr uživatelem definovaných kombinací testů



Pomocí kurzoru vyberte v sloupci JACK příslušnou příložnou část a výběr potvrďte tlačítkem .

Tlačítky kurzoru můžete v sloupci GR (GRoup = skupina) vytvořit u každé příložné části uživatelem zvolenou skupinu, která bude zahrnovat 1 až 10 příložných částí. Nastavení potvrďte

tlačítkem .

Zobrazení výsledků, uložení nebo tisk zprávy Vysvětlivky: Earth leakage current = proud unikající do země

Contact current = dotykový proud Patient leakage current = proud unikající pacientem Patient auxilliary current = pomocný proud pacientem

1. Zapněte testované zařízení.

2. Dotkněte se sondou všech přístupných vodivých částí. V případě potřeby lze test opakovat

pro různé části ochranného vodiče v manuální sekvenci. 1)

3. Aktivujte vysoké napětí.

4. Další měření odporu izolace mezi příložnou částí a ochranným vodičem PE.

5. Nastavte podmínky zkoušky:

1 Přerušený vodič potenciálu 2 Přerušené provozní uzemnění 3 propojení krytu a ochranného vodiče 4 Propojení příložných částí a PE

6. Obrácená polarita L a N

7. Podmínky jedné chyby:

1 Přerušený N 2 Normální podmínka 5) 3 Přerušený ochranný vodič 4 Proud v příložné části

8. Zapněte napájení v testovací zásuvce a začněte zkoušku funkčnosti.

Krok schématu, který je orámován přerušovanou čárou: Tento krok proběhne, jen když se aktivuje v úvodním okně programu, nebo v menu

Pokud není zřejmé, zda jsou všechny vodivé části navzájem propojeny, resp. propojeny

s ochranným vodičem, můžete zkoušku provést v manuálním režimu.

Bez přerušeného nulové vodiče

Zkouška proběhne, jen když je připojena alespoň jedna příložná část typu BF nebo CF.

Zkouška proběhne, jen když jsou připojené alespoň dvě příložné části typu BF nebo CF.

Zkušební metoda: náhradní unikající proud.

Setup pod položkou Sequence …

Ukládání na modul (P)SI (příslušenství) a operace s databází

Ukládání dat na modul (P)SI

Po dokončení měření, když se na displeji objeví zpráva o výsledku zkoušky „Test passed/failed“, můžete data měření uložit na modul (P)SI.



Stiskněte tlačítko STORE na modulu (P)SI a ukáže se pole pro vložení textu.



Nyní můžete do pole zapsat své poznámky k měření a/nebo identifikační číslo měření.



Stiskněte ještě jednou tlačítko STORE, aby se data a vaše poznámky uložily. Na displeji se objeví

zpráva potvrzující uložení „Data are being stored“.

Podrobnější informace najdete v návodu k obsluze modulu (P)SI.

Operace s databází

Uložení výsledků testů na testovací přístroj

Pokud nemáte připojený modul (P)SI, můžete až 125 zpráv uložit v testovacím přístroji (bez hodnot zkoušky funkčnosti a bez vašeho komentáře). Tyto zprávy si v případě potřeby můžete zobrazit na displeji přístroje a vytisknout. Zprávy se seřadí podle času a data a zobrazují se s identifikačním číslem. Pokud zpráva nemá identifikační číslo, uloží se namísto něho automaticky datum a čas. Můžete si také zvolit postupné očíslovaní jednotlivých zpráv.

Načtení šablon zpráv do testovacího přístroje editace na PC a opakované ukládání

Menu „Test result“ vám umožňuje uložit až 4 šablony zpráv na testovací přístroj. Tyto šablony se načítají ze souboru na PC („Load file“). Šablony lze přenést také z testovacího přístroje na PC („Templates from Secutest“) a poté editovat a opakovaně uložit. Po dokončení zkoušky se na displeji testovacího přístroje objeví výsledek testu („Passed“ (úspěšný), nebo „Failed“ (neúspěšný)) a výsledky se načtou přes rozhraní RS 232 do jedné ze šablon (v závislosti na poloze přepínače nebo na použité normě). Menu zpráv na přístroji otevřete tlačítkem

nebo . Abyste mohli zprávy číst na PC, budete potřebovat adaptér SECUSTORE s rozhraním

RS232. Zprávy pak lze číst např. v programu WinProfi (od verze 3.06) nebo ETC (verze 1.22).

Načtení a ukládání výsledků testů a dat modulem (P)SI

Výsledky zkoušek, které jste uložili v testovacím přístroji, můžete zobrazit, editovat a tisknout (jen přes modul PSI), nebo je ukládat ve zvolené šabloně ukládat na PC. Data se můžou zpracovat okamžitě po dokončení zkoušky nebo později z databáze (Funkce KB01, SECUTEST SIII+H). Data můžete ukládat ve formě šablony, nebo bez ní (např. k dalšímu zpracování s PS3). Jednoduchá metoda tisku zpráv: V menu instalačního programu aktualizací a možností aktivujte menu „test result“. Když se na displeji testovacího přístroje zobrazí výsledek testu, vyberte funkci tisku (stiskněte tlačítko pro pohyb kurzoru nahoru, nastavte kurzor na „print“ a stiskněte ENTER).

Detekce sondy na ochranném vodiči

(Funkce KD01, SECUTEST SIII+H)

Měření ochranného vodiče lze rozšířit o funkci automatické detekce změny měřeného bodu („automatic recognition of Measuring point“). V průběhu měření ochranného vodiče pak přístroj detekuje, jestli sonda je, nebo není v kontaktu s ochranným vodičem a indikuje tyto dvě možné podmínky akustickou signalizací. Tato funkce může být užitečná, když se má testovat několik připojení ochranného vodiče. Aktivuje se v menu nastavení testovací sekvence „test sequence setup“ pod položkou „auto measuring point“.

Ukládání výsledků testů a tisk zpráv

Pokud se na displeji zobrazuje výsledek testu (první stránka), můžete se tlačítkem přesunout k menu „Protocol“.

Ukládání na testovací přístroj

Výsledky měření aktuální zkoušky můžete uložit v testovacím přístroji, vytisknout ve formě příslušné zprávy a můžete také vyvolat výsledky dříve uložené zkoušky (Funkce KB01). Šablona zprávy se podle polohy přepínače automaticky přizpůsobí použité normě (za předpokladu, že jste aktivovali výběr šablony („Select template“). Šablony 1 – 4 můžete upravovat pomocí aktualizací a možností instalačního programu SECU-Up.

Ukládání na adaptér SECUSTORE Storage (volitelné příslušenství)

Přes rozhraní RS232 připojte k testovacímu přístroji adaptér SECUSTORE Storage. Modul (P)SI se nemusí připojovat.

Okamžitý tisk (Funkce KE01 nebo SECUTEST SIII+H, vždy s modulem PSI nebo s adaptérem SECUSTORE Storage

Po dokončení každé zkoušky (jednotlivé, nebo celé testovací sekvence) se přes rozhraní RS232 okamžitě načtou její výsledky. Pokud je připojen modul PSI (není součástí základního vybavení), výsledky se vytisknou přímo na papír. V případě připojeného adaptéru SECUSTORE storage se výsledky zkoušky uloží do paměti SECUSTORE. V tomto provozním režimu nelze výsledky ukládat do interní paměti testovacího přístroje nebo na modul PSI.

Charakteristické hodnoty

Odpor ochran.

Odpor izolace

Zbytkový proud

Unikající proud

Podle výše uvedené tabulky „jednotlivých typů měření podle příslušných norem“ zkontrolujte, které normy se vztahují na jednotlivá naměření

Rozsah měření /

vodiče zařízení R

nom. rozsah použití

0,000 – 2,100 Ω 1 mΩ

2,11 – 31,00 Ω 10 mΩ

0,000 – 2,100 Ω 1 mΩ -- < 6 V AC --

Odpor izolace R

Náhr. unikající proud Dotykový proud 0 – 3,500 mA 1 µA -- -- -- -Zbytkový proud I mezi L a N Náhr. unikající proud zařízením a/nebo pacientem

Unikající proud I proud I

Interní

vodiče zařízení R

INS

Náhr. unikající proud I

Dotykový proud

mezi L a N

Náhr. unikající proud zařízením a/nebo pacientem

I Všechen unikající proud I

Vysvětlivky: nh =naměřené hodnoty; dgt = digit (číslo)

Pro 25 mA: vypnutí měření zbytkového proudu během 100 ms.

Výjimka pro dotykový proud: jen 0,000 – 3,100 mA

Měřicí obvod má vysoký odpor, indikace na displeji

Měření testovací proudem AC (Funkce G00 nebo G01) není možné na zdířkách 1 až 3.

Funkce G01: > 25 A; když se použije speciální kabel SC5, zkratový proud je menší než 25 A

Trvání zkoušky max. 40 sek., ochrana proti přehřátí: měření nelze obnovit dříve než po uplynutí

1 min.

Vypočtená hodnota

V případě proudu unikajícího pacientem a pomocného proudu pacientem se měří AC a DC

Data jsou platná jen pro hodnoty, které se zobrazují na displeji testovacího přístroje.

Data, která se přenášejí přes rozhraní RS232 se můžou lišit.

0,050 – 1,500 MΩ 1 kΩ

INS

10,1 – 310,0 MΩ 100 kΩ 0,00 – 21,00 mA 10 µA

20,1 – 120 mA 100 µA

0,000 – 3,100 mA~

3,00 – 31,00 mA~

0,0 – 310,0 mA 0,1 µA 0,000 – 2,100 mA 1 µA 2,101 – 21,00 mA 10 µA

20,1 – 120,0 mA 100 µA

0,0 – 310,0 µA 100 nA

0,210 – 3,600 mA 1 µA

3,10 - > 15,00 mA

odpor R

Ref.

Odpor

-- -- ± (5% nh + 10 dgt.)

-- -- Bez ochrany

-- --

> 72 kΩ 2 kΩ ± (5% nh + 10 dgt.) ± (2,5% nh + 5 dgt.) 253 V Trvale

2 kΩ -- ± (5% nh + 10 dgt.)

> 72 kΩ

1 kΩ

±50 Ω

1 kΩ

Rozlišení Nominální

napětí UN

-- 4,5 – 9 V DC --

50 – 500 V

1 µA

10 µA

-- -- -- --

110% nejv.

> 10 dgt

napětí

Vlastní nejistota

± (2,5% nh + 5 dgt.)

10 µA

Nejistota měření

REF

± (5% nh + 10 dgt.)

± (10% nh + 10 dgt.) ± (10% nh + 10 dgt.)

± (2,5% nh + 5 dgt.)

-- ± (10% nh + 10 dgt.)

± (5% nh + 10 dgt.)

± (2,5% nh + 5 dgt.)

Napětí otevř.

obvodu U

●

1,0

– 1,5

●

230 V ~

-20/+10%

230 V ~

-20/+10%

-- -- -- Všechen unikající

> 10 dgt

> 10 dgt > 10 dgt

> 10 dgt

Nom. proud

> 1 mA < 10 mA 1,01 – 10,00 MΩ 10 kΩ

-- < 3,5 mA

Hodnota přetížení

Hodnota Čas

253 V trvale

253 V Trvale

1 1

253 V Trvale

253 V trvale

Zkrat. Proud

> 200 mA

> 10 A

AC4 > 5s

RMS

LN * IV

∆

Proud přes kleště

Tepelný senzor

Proud přes kleště

Tepelný senzor

EN 55011

EN 61000

-4-3

3 V/m nebo 1 V/m

EN 61000

-4-6

3 V/m A

Používá se jen na proud unikající do země nebo proud na příložné části

Funkce Měřená veličina

Nominální napětí U Zátěžový proud Ia 0 – 16,00 A

inný výkon P 0 – 3700 W Zdánlivý výkon AP 0 – 4000 VA 1 VA Vypočítaná hodnota U Účiník cos φ 0,00 – 1,00 0,01 Vypočítaná hodnota P /AP / zobr. > 10 W

Funkční test

Rozdílový proud

AC/DC

PROBE

R Odpor 0 – 150,0 kΩ 100 Ω < 20 V 1,1 mA -U

CLIP

Temp

Funkce Měřená veličina Nejistota měření

mezi L a N

Napětí 0 – 253 V , a

Napětí sondy 0 – 253 V , a

WZ12C Pt100 / Pt1000

Nominální napětí U Zátěžový proud Ia -- ± (2,5% nh + 5 dgt.) 20 A 10 min.

inný výkon P Zdánlivý výkon AP Účiník cos φ Rozdílový proud

mezi L a N

Napětí

Napětí sondy

AC/DC

PROBE

Funkční test

R Odpor U

CLIP

Temp

WZ12C

Pt100 / Pt1000

Rozsah měření /

nom. rozsah použití

103,5 - 126,5 V

207 – 253 V ~

0,00 – 31,00 mA

Rozlišení

0,1 V -- -- --

10 mA -- -- --

1 W -- -- --

10 µA -- -- --

0,1 V -- -- -0,1 V -- -- --

0,000 – 10,00 A ~ 1 mA -- -- 1,5 MΩ

0 – 100 A ~ 1 A -- -- 1,5 MΩ

-200 až -50 °C 1 °C

+300 až +850 °C 1 °C

-- ± (2,5% nh + 5 dgt.) 253 V Trvale

-Vypočítaná hodnota Vypočítaná hodnota

∆

± (10% nh + 10 dgt.)

> 10 dgt

± (5% nh + 10 dgt.)

-- 253 V Trvale

Napětí

otevřeného

obvodu U

Zkrat. Proud

Interní odpor

< 20 V 1,1 mA -- -50,1 až +300,0 °C 0,1 °C

Vlastní nejistota

± (5% nh + 10 dgt.)

> 20 dgt

± (5% nh + 10 dgt.)

> 20 dgt

± (10% nh + 5 dgt.)

Hodnota přetížení

Hodnota

253 V Trvale

20 A 10 min.

± (5% nh + 10 dgt.) 1 1

± (2,5% nh + 5 dgt.)

> 10 dgt

± (2,5% nh + 5 dgt.)

> 10 dgt

± (1% nh + 3 dgt.)

± (3% nh + 10 dgt.)

> 10 dgt ± (2% nh + 1°C) 10 V Trvale ± (1% nh + 1°C) 10 V Trvale ± (2% nh + 1°C) 10 V Trvale

253 V Trvale 253 V Trvale 253 V Trvale

253 V Trvale

Referenční rozsahy

Napětí 115 / 230 Frekvence 50/60 Hz

±0,2%

±0,1%

Vlnový průběh Sinusový (rozdíl mezi skutečnou a usměrněnou hodnotou < 0,5%) Teplota prostředí +23 Relativní vlhkost vzduchu 50%

°C ±K

±5%

Zátěž rezistorů Lineární

Nominální rozsahy použití

Napětí 103,5 V – 126,5 V nebo 207 V – 253 V Frekvence 50 Hz nebo 60 Hz Vlnový průběh Sinusový Relativní vlhkost vzduchu 0

°C až +50 °C

Provozní podmínky

Skladovací teploty -20 Provozní teplota -10 Rozsah přesnosti 0

°C až +60 °C °C až +50 °C

°C až +50 °C

Relativní vlhkost Max. 70% (nekondenzující) Nadmořská výška Max. 2000 m n. m. Místo použití Uvnitř i venku při dodržení provozních podmínek

Napájení

Síťové napětí 103,5 V – 126,5 V nebo 207 V – 253 V Frekvence 50 Hz nebo 60 Hz Spotřeba: cca 30 VA Pro testovací proud 10 A cca 95 VA – trvání zkoušky max. 70 s Pro testovací proud 25 A cca 180 VA – trvání zkoušky max. 70 s Zkouška funkce Trvale max. 3600 VA, proud se vede jen přístrojem, spínací

kapacita ≤ 16 A

Datové rozhraní RS232

Typ RS 232C, sériové, podle DIN 19241 Formát 9600, N, 8, 1 Konektor 9 pin

Elektrická bezpečnost

Třída ochrany I podle IEC 61010-1 / EN 61010-1 / VDE 0411-1 Nominální napětí 115/230 V Testovací napětí 3,7 kV, 50 Hz Kategorie měření 250 V CAT II (neplatí pro zdířky 1, 2 a 3 Stupeň znečištění 2 Bezpečnostní vypnutí Pro zbytkové napětí na přístroji během zkoušky > 25 mA je čas

odpojení od napájení < 100 ms Proud sondy > 10 mA, < 1 ms

Elektromagnetická kompatibilita

Norma výrobku DIN EN 61326-1 Rušivé emise Třída

Odolnost proti rušení Testovací hodnota Kritéria hodnocení EN 61000-4-2 4 kW / 8 kW A

EN 61000-4-4 1 kW B EN 61000-4-5 1 kW, resp. 2 kW A

EN 61000-4-11 0,5 / 1 / 25 period A

250 period C

Mechanické vlastnosti

Displej Vícenásobná bodová matice 128 x 128 px Rozměry (D x Š x V) Testovací přístroj bez modulu vysokého napětí 292 x 138 x 243

Testovací přístroj s modulem vysokého napětí 292 x 138 x 300

Hmotnost Standardní testovací přístroj: cca 4,5 kg

Přístroj s modulem vysokého napětí: cca 5,24 kg Přístroj s modulem PE 25 A: přibližně 5,5 kg Přístroj s modulem vysokého napětí a PE 25A: cca 5,9 kg

Ochrana Kryt přístroje: IP40

Zdířky: IP20 podle DIN VDE 0470, část 1, EN 60529

Test vysokým napětím

OMAX

Poznámka

(Předpoklad: Funkce F02 nebo SECUTEST SIII+H) Převodník Nominální napětí AC

Napětí otevřeného obvodu DC Vlastní chyba U

UN nastavitelné v krocích 10 V V krocích po 100 V UO

0,5 – 0,99 kW 1 – 4,0 kV* (UN x 1,5) x 1,01) + 60 V

±1,5%

Nominální proud Podle DIN VDE 0104 <3,5 mA DC Zkratový proud Vybíjecí proud >5 A při 6 kV Odolnost proti rušivému napětí žádná

* pro funkce síťových připojení B02, B07, B08 a/nebo adaptér (funkce B11) platí: HV-DC max. 1,5 kV DC

Doba trvání zkoušky: dokud se neuvolní tlačítko START (max. 60 sekund)

Měření

Rozsah měření Rozsah zobrazení Vlastní chyba U 0 … U

0,000 … >10,00 kV DC

±1,5% nh + 2 dgt

Maximální testovací napětí Testované zařízení s třídou ochrany I*: 1,5 kV Testované zařízení s třídou ochrany II: 4 kV * zařízení se svorkou ochranného vodiče

Rozhraní RS 232

Rozhraní RS232 slouží k připojení následujících přístrojů:



Modul (P)SI (volitelné příslušenství)



Čtečka čárových kódů B3261, nebo Z720A s rozhraním RS232, nebo čtečka kódů RFID Z751G

Přenos naměřených výsledků na modul (P)SI

Výsledky zkoušek (kromě výsledků jednotlivě prováděných zkoušek a funkčního testu) lze přenášet z testovacího přístroje na modul (P)SI, kde se můžou ukládat a kdykoli vytisknout.

Připojení k PC

Přístroj je možné připojit tak k PC kompatibilnímu s IBM. K připojení se použije rozhraní na testovacím přístroji, nebo port na připojeném modulu (P)SI.

Softwarové vyhodnocení výsledků měření

K jednoduché přípravě zpráv o výsledcích měření a zkoušek a také k archivaci získaných dat slouží programy, jako PC.doc-WORD / EXCEL, ACCESS, nebo PS3.

Ovládání přístroje pomocí příkazů z rozhraní

Všechny funkce testovacího přístroje lze simulovat pomocí protokolů rozhraní a získat tak následující parametry:



Typ a rozsah měření



Nastavení testu



Průběh sekvence měření



Podrobné výsledky měření

Definice a protokol rozhraní

Rozhraní na testovacím přístroji je v souladu se standardem RS232.

Technické údaje

Modulační rychlost 9600 baud, pevně nastavená rychlost Délka znaku 8 bit Parita Žádná Závěrný prvek 1 stop bit Datový protokol Podle DIN 19244 (protokol X_ON / X_OFF)

Přiřazení pinů konektoru

1. External in + (jen pro interní použití)

2. TXD (výstup přenosu)

3. RXD (vstup příjmu)

4. External in +

5. Uzemnění

6. +5 V (výstup 500 mA jen pro čtečku čárových kódů)

7. Ext. in

8. Kontrolní výstup

9. +9 V (jen pro modul (P)SI)

Pro podrobný popis protokolu rozhraní kontaktujte naše oddělení podpory – viz níže.

19) Příloha

Vyhodnocení naměřených hodnot jednotlivých měření a vypočítaných veličin

Aby se zajistilo, že se vždy dodržují mezní hodnoty jednotlivých měření, musí se brát do úvahy také chyby přístroje při měření. Tabulka v příloze umožňuje výpočet požadované minimální zobrazované hodnoty pro každé měření, která se musí zobrazit na přístroji při posuzování chyby měření (za nominálních podmínek použití), aby se zajistilo, že požadovaná mezní hodnota je v souladu s DIN VDE 0413, část 1. Střední hodnoty lze interpolovat.

Chyba měření testovacích sekvencí

V průběhu automatických testovacích sekvencí tester počítá také s chybou měření a do zprávy o zkoušce vkládá výsledky s provedenou korekcí (pokud jste tuto funkci aktivovali pod položkou „include sevice error“ v menu nastavení.

Vynechání testu ochranného vodiče v případě plně izolovaných zařízení

Provádíte zkoušku plně izolovaného zařízení s třídou ochrany I (např. obrazovky, ponorného čerpadla, atd.), které není vybaveno externím ochranným vodičem Rozhodnutí o nutnosti zkoušky ochranného vodiče bude v tomto případě na kvalifikovaném elektrotechnikovi, který má zkoušku na zodpovědnosti.

Zkoušku ochranného vodiče můžete vynechat, když stisknete tlačítko , jakmile se na displeji zobrazí výzva k připojení ochranného vodiče testovaného zařízení: „Please, connect the probe with the protective Conductor of the DUT“.

Tabulka pro výpočet min. zobrazovaných hodnot odporu izolace a max. zobrazovaných hodnot odporu

INS

RPE

PROBE mA

ochranného vodiče, náhradního unikajícího proudu, proudu sondy a diferenciálního proudu při posuzování chyb měření:

Mezní hodnota

Ω

Min. zobrazovaná

hodnota

Mezní hodnota

Ω

Max. zobrazovaná

hodnota 0,100 0,115 0,100 0,085 0,250 0,273 0,200 0,180 0,500 0,535 0,300 0,275 1,000 1,060 0,400 0,370 2,000 2,200 0,500 0,465 5,000 5,350 0,600 0,560 7,000 7,450 0,700 0,655 10,00 10,60 nebo 12,5

0,800 0,750 20,00 23,00 0,900 0,845 75,00 83,50 1,000 0,940

1,100 1,035

V závislosti na rozlišení

Mezní

hodnota

IEL mA I

Max.

zobrazovaná

hodnota

Mezní

hodnota

Max.

zobrazovaná

hodnota

Mezní hodnota

∆I mA

Max.

zobrazovaná

hodnota 1,00 0,85 0,100 0,085 0,25 0,12 3,50 3,23 0,250 0,227 0,50 0,35 7,00 6,55 0,500 0,465 1,00 0,80

10,00 9,40 1,000 0,940 2,00 1,70 15,00 14,15 2,000 1,890 3,50 3,05 20,00 18,90 3,500 3,315 5,00 4,40

7,00 6,20

10,00 8,90 15,00 13,40 20,00 17,90 25,00 22,40

Vyhodnocení naměřených hodnot během měření náhradního unikajícího proudu (automatická testovací sekvence podle normy)

V průběhu měření náhradního unikajícího proudu se propojí L a N a hned nato se použije napětí 230 V mezi LN a PE a změří se unikající proud. Testuje se tak nejhorší možný případ (přerušený nulový vodič). Výsledkem je zpravidla alespoň dvojitá hodnota měření unikajícího proudu (protože všechny kondenzátory jsou umístěné paralelně). Když se navíc používají konvertory nelze srovnávat naměřené hodnoty unikajícího proudu a hodnoty náhradního unikajícího proudu. V takovém případě doporučujeme provádět jednotlivá měření diferenciální metodou.

Údržba a kalibrace

Kryt přístroje

Kryt přístroje nevyžaduje žádnou zvláštní péči, ale musí se udržovat v čistotě. K čištění použijte lehce navlhčený hadřík. Nepoužívejte abrazivní čisticí prostředky a rozpouštědla.

Kalibrace

Různé úkoly měření a zátěž, které je měřicí přístroj vystaven ovlivňují opotřebování jeho komponentů a můžou mít za následek odchylky od garantované přesnosti.

Pokud se vyžaduje vysoká přesnost měření a tester se často používá v polních podmínkách, v kombinaci s námahou, které je vystaven během přepravy a velkými rozdíly teplot, doporučujeme měřicí přístroj kalibrovat v relativně krátkém intervalu jedenkrát za rok. Pokud svůj měřicí přístroj používáte většinou v laboratorních podmínkách, uvnitř místností, kde není vystaven velkým klimatickým a mechanickým vlivům, bude postačovat kalibrace v intervalu 2 – 3 roky. V průběhu kalibrace v akreditované laboratoři (podle DIN EN ISO/IEC 17025) se měří a dokumentují všechny odchylky přístroje od používaných norem. Odchylky zjištěné během tohoto procesu se pak použijí pro korekci výsledků v dalším provozu. Když chcete nechat přístroj kalibrovat v naší kalibrační laboratoři, navštivte prosím webovou stránku www.gossenmetrawatt.com (> Company > DakkS Calibration Center, nebo FAQs > Calibration questions and answers). Pravidelnou kalibrací přístroje splňujete požadavky na systém kvality řízení podle DIN EN ISO 900. Normy DIN VDE 0701-0702 a IEC 63353 stanovují, že ke zkouškám lze používat jen testovací přístroje, které se pravidelně prozkouší a kalibrují.

Bezpečnostní kontroly

Pravidelně kontrolujte bezpečnost testovacího přístroje. Tuto kontrolu doporučujeme provádět v stejných intervalech jako kalibraci. SECUTEST je konstruován jako úplně izolovaný nástroj v souladu s normou IEC 61010 a VDE 0404. Ochranný vodič se používá jen k účelům měření a v klidovém stavu přístroje není přístupný. Test ochranného vodiče na testovací zásuvce se provádí následujícím způsobem:



Připojte SECUTEST… do rozvodnice.



Proveďte měření dotykového proudu na trvale připojených testovaných zařízeních (k testovací

zásuvce nesmí být připojena žádná zátěž).



Změřte odpor ochranného vodiče mezi vedlejší zásuvkou v rozvodnici a testovací zásuvkou

přístroje.



Naměřená hodnota nesmí překročit 0,3

Odpor izolace mezi LN a PE na SECUTEST… odpovídá z metrologických důvodů přibližně hodnotě 150 k

Ω

. Musíte to vzít do úvahy během bezpečnostní kontroly, tj. výsledek měření proudu ochranného vodiče musí být pod 3,5 mA, namísto měření izolačního odporu (když se zvolí metoda měření náhradního unikajícího proudu, hodnota musí zůstat pod 7 mA). Kromě toho má SECUTEST… 3 přístupné vodivé části, a při měření jejich dotykového proudu musíte získat výsledek pod 0,5 mA:



Rozhraní RS232



Kovem potažené tlačítko START



Klip ochranného vodiče na testovací zásuvce.

Podpora výrobku:

V případě požadované podpory kontaktujte: GMC-I Messtechnik GmbH Product Support Hotline Tel.: +49 911 8602-0 Fax: +49 911 8602-709 E-Mail: support@gossenmetrawatt.com

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!

Ω

Gossen Metrawatt Secutest S2N User guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
