Gossen Metrawatt SECUTEST BASE(10), SECUTEST PRO. SECULIFE ST BASE(25) Operating Instructions [de]

Download

Bedienungsanleitung

Firmware 2.0.0

Stand 30.08.18

Änderungen gegenüber FW1.8.2 sind rot markiert

SECUTEST BASE(10) / PRO und SECULIFE ST BASE(25)

Prüfgerät zur Messung der elektrischen Sicherheit von Geräten nach VDE 0701-0702, IEC 62353 und IEC 60974-4

3-349-752-01

15/8.18

Bedienelemente

Funktionsdrehschalter

LC-Anzeigefeld

Einzelmessungen

Sequenzen A1 ... A8, AUTO (automatische Prüfabläufe)

MEM:

Datenbank-Funktionen

ESC

: Rücksprung

Festfunktionstasten

HELP: Hilfebilder

START

: Start/Stopp

– der Einzelmessung – des Prüfablaufs

Fingerkontakt

: Drucken über USB

Drehschalterebene grün

Drehschalterebene orange

Softkeys

Prüfsonde

Anschluss Spannungsversorgung SECUTEST CLIP (Z745H)

Blitzsymbol:

Netz an Prüfdose

weiß markierter & abgesicherter

Hochstrompfad

– für Tastatur * – für Barcode/RFID-Leser * – für Drucker – für USB-Stick

Symboleinblendung für die an der USB-Master-Schnittstelle angeschlossenen Geräte s. u.

Spezielle Symboleinblendungen:

– Messung am IT-Netz aktiv – OFFSET für RPE aktiv

* für Eingabegeräte mit Funkübertragung muss hier der Empfänger (Receiver) gesteckt werden ** wird nur bei aktiver Verbindung zu einem anderen Bluetooth-Gerät eingeblendet

Bluetooth®** (Merkmal M01) Parameter siehe Seite 79

Sondentyp Anwendung

Knickschutztülle

schwarz

Prüfstrom 200 mA / 10 A max. 16 A

SK2-25A (Z746C) Knickschutztülle grün

Prüfstrom 200 mA / 25 A max. 25 A

SECUTEST BASE10/PRO (Merkmal G01)

eine Liste geeigneter Geräte finden Sie im Anhang, siehe Kapitel 14

Nr. Bedeutung 1

2. Prüfsonde für 2-Pol-Messung (nur SECUTEST PRO (bzw. Gerät mit Merkmal H01))

Spannungsmesseingänge (nur bei

SECUTEST PRO

(bzw. Gerät mit Merkmal I01))

Schmelzsicherung des Sondeneingangs

Anschluss für Prüfsonde (P1)

Anschluss (Klinkenbuchse) zur Spannungsversorgung der SECUTEST CLIP (Z745H), siehe auch Bedienungsanleitung zur Ableitstrommesszange

Normsteckdose (Prüfdose) länderspezifisch zum Anschluss von Prüflingen

Tragegriff und Bügel zur Schrägstellung

Buchse für Netzversorgung über Kaltgerätestecker länderspezifisch

Schmelzsicherung 1 des Netzanschlusses

Schmelzsicherung 2 des Netzanschlusses

Zusätzliche Schmelzsicherung für 10 A

-Schutzleiterprüfung

USB-Master für Anschluss von Tastatur, Barcode/ RFID-Leser

, Drucker2) und USB-Stick2)

(nur FAT32-formatiert, nicht NTFS)

USB-Slave für PC-Anschluss

34 54

12 13

2211

Anschlüsse

Diese Bedienungsanleitung beschreibt ein Gerät der Softwareversion FW2.0.0

2 GMC-I Messtechnik GmbH

Übersicht über den Leistungsumfang der Prüfgeräte SECUTEST BASE(10), PRO und SECULIFE ST BASE(25)

Messfunktionen

Prüfstrom / Prüfspannung

Schalter-

stellung

Einzelmessungen Schalterstellungen Drehschalterebene grün

Kap. 8.5

Schutzleiterwiderstand

Prüfstrom (200 mA)

SECUTEST BASE10/PRO

und SECULIFE ST BASE: 10 A (Merkmal G01) und SECULIFE ST BASE25: 25 A

(Merkmal G02)

RISO

Isolationswiderstand (SK I/SK II) LN(PD) - PE(PD)

ISO

Prüfspannung

ISO

Kap. 8.6

IPE

Kap.

8.7.1

Kap.

8.7.2

Kap.

8.7.3

Kap.

8.7.4

Kap.

8.7.5

Kap. 8.9

Kap. 8.10

Schutzleiterstrom Effektivwert Direkt

Wechselstromanteil

PE~

Gleichstromanteil

PE=

Prüfspannung

Berührungsstrom Effektivwert Direkt

Wechselstromanteil

Gleichstromanteil

Prüfspannung

Geräteableitstrom Effektivwert Direkt

Wechselstromanteil

Gleichstromanteil

Prüfspannung

Ableitstrom vom Anwendungsteil Effektivwert

Prüfspannung

Patientenableitstrom Effektivwert

Wechselstromanteil

Gleichstromanteil

Prüfspannung

Sondenspannung effektiv

U U

Wechselspannungsanteil

Gleichspannungsanteil

Messspannung effektiv

U U

Wechselspannungsanteil

Gleichspannungsanteil

ta PRCD-Auslösezeit U

Netzspannung an der Prüfdose

für 30 mA-PRCDs

Funktionstest an der Prüfdose

I Strom zwischen L und N U Spannung zwischen L und N f Frequenz P Wirkleistung

Kap.

S Scheinleistung

8.11

PF Leistungsfaktor

Sondermessfunktionen

Verlängerungsleitungsprüfung mit Adapter:

EL1

Durchgang, Kurzschluss, Polarität (Aderntausch

Kap.

8.12 Reserviert für Erweiterungen im Rahmen von Software-Aktualisierungen

EXTRA

°C Temperaturmessung IZ Zangenstrommessung

Kap. 9

10 A/25 A-RPE-Messungen sind nur bei Netzspannungen von 115 V/ 230 V und Netzfrequenzen von 50 Hz/60 Hz möglich.

Spannungsmesseingänge nur bei SECUTEST PRO (bzw. Gerät mit Merkmal I01) und SECULIFE ST BASE(25)

Anschluss für 2. Prüfsonde für 2-Pol-Messung nur bei SECUTEST PRO (bzw. Gerät mit Merkmal H01) und SECULIFE ST BASE(25)

Die Messung der Auslösezeit ist im IT-Netz nicht möglich.

Aderntausch wird beim EL1-Adapter nicht geprüft

Anschlussart steht bei SECULIFE ST BASE 25 (Merkmal G02) nicht zur Verfügung

mit Zangenstromsensor

mit Pt100 / Pt1000

Messart Anschlussart

PE(PD) - P1 passiv PE(PD) - P1 aktiv PE(Netz) - P1 PE(Netz) - P1 Zange P1–P2 3)

LN(PD) - P1 P1–P2 PE(Netz) - P1 PE(PD) - P1 LN(PD) - P1//PE(PD)

Differentiell Alternativ AT3-Adapter Zange

Differentiell Alternativ (P1) Festanschluss Alternativ (P1–P2)

Differentiell Alternativ AT3-Adapter Zange

Direkt (P1) Alternativ (P1) Festan. (P1)

Direkt (P1) Festan. (P1)

P1–P2 P1–P2 (mit Netz*) * Vorgabe der Polung

V – COM V – COM (mit Netz)

Vorgabe der Polung

EL1-Adapter

)

AT3-IIIE-Adapter VL2E-Adapter

V – COM V – COM

Legende

Alternativ = Alternative Messung (Ersatzableitstrommessung) Differentiell = Differenzstrommessung Direkt = Direktmessung LN(PD) = kurzgeschlossene Leiter L und N der Prüfdose P1 = Messung mit Prüfsonde P1 P1-P2 = 2-Pol-Messung mit Prüfsonde P1 & P2 PE-P1 = Messung zwischen PE und Prüfsonde P1 PE(PD) = Schutzleiter der Prüfdose PE(Netz) = Schutzleiter des Netzanschlusses

2) 6)

Norm Messart, Anschlussart

Schalter-

stellung Automatische Prüfabläufe Schalterstellungen Drehschalterebene orange Vorkonfigurierte (frei einstellbare) Prüfabläufe – Auslieferzustand

VDE 0701-0702 Messart passiv, Prüfdose

VDE 0701-0702 Messart aktiv, Prüfdose

VDE 0701-0702-EDV

IEC 62353 (VDE 0751) Messart passiv

IEC 62353 (VDE 0751) Messart aktiv

IEC 60974-4 Anschlussart Prüfdose

IEC 60974-4 Anschlussart AT16-DI/AT32-DI

VDE 0701-0702

VDE 0701-0702 Messart aktiv, Prüfdose

AUTO

Parametrierung für EDV (aktiv)

Messart Verlängerungsleitung (RPE, RISO), Adapter EL1 VL2E/

AT3-IIIE

Unterschiede bei den Ausstattungsmerkmalen

SECUTEST...

SECULIFE... — ST BASE — Touch Screen/Keyboard E01 ••• 10 A RPE-Prüfstrom

25 A RPE-Prüfstrom

2. Prüfsonde H01 ••• Spannungsmesseingang* SECUTEST DB+ SECUTEST DB comfort

Bluetooth Antimikrobielles Gehäuse

* für Spannungsmessung oder zum Anschluss eines Zangenstrom-

sensors für Zangenstrommessung oder AT3-Adapters sowie Temperaturmessung über RTD

Merkmale

BASE PRO PRO BT

—

comfort

ST BASE 25

G01 G02

••

•

I01 ••• KB01 ••• KD01 ••

M01 •

— ST BASE •

GMC-I Messtechnik GmbH 3

Inhalt Seite Seite

1 Anwendung ...................................................................... 5

1.1 Tabelle Art der Prüflinge – Prüfungen – Normen .............................5

1.2 Tabelle Einzelmessungen – Vorschriften ........................................5

2 Sicherheitsmerkmale und -vorkehrungen ....................... 5

3 Allgemeine Bedienung ..................................................... 7

3.1 Messwertanzeige ...........................................................................7

3.2 Landessprache, Tastaturlayout (Parameter Kultur) ...........................7

3.3 Hilfefunktionen (Taste HELP und QR-Code) ......................................7

3.4 Eingabe von alphanumerischen Zeichen ..........................................7

3.5 Druckausgabe – Protokolle .............................................................7

3.5.1 Multiprint ......................................................................................7

3.5.2 Protokollvorlage .............................................................................7

3.5.3 Protokollstreifen bei Thermodrucker ................................................8

3.5.4 Drucken über IZYTRON .IQ ............................................................8

3.5.5 Abspeichern von Protokollen auf USB-Stick .....................................8

3.6 Druckausgabe von ID-Etiketten (ab Firmware V1.3.0) .......................8

3.7 Schreiben von RFID-Tags (ab Firmware V1.5.0) ...............................8

4 Inbetriebnahme ................................................................ 9

4.1 Anschließen des Prüfgeräts an das Netz ..........................................9

Messungen im IT-Netz (neuer Parameter ab Firmware 1.5.0) .................9

4.1.1

4.1.2 Automatisches Erkennen von Netzanschlussfehlern .......................10

4.2 Anschluss der Prüfsonde P1 oder P2 ............................................10

4.3 Geräteeinstellungen .....................................................................11

5 Interne Datenbank ......................................................... 14

5.1 Anlegen von Prüfstrukturen allgemein ...........................................14

5.2 Übertragen und sichern von Prüfstrukturen und Messdaten ............14

5.2.1 Export – Übertragen von Prüfstrukturen und Messdaten vom Prüfgerät

zum PC .......................................................................................14

Import – im Protokollierprogramm erstellte Prüfstrukturen in das Prüfgerät

5.2.2

laden (nur mit Datenbankerweiterung oder Merkmal KB01) ..................14

5.2.3 Sichern und Wiederherstellen von Prüfstrukturen und Messdaten ...14

5.3 Dateneingabe ..............................................................................16

5.3.1 Keyboardeingabe über Softkeys oder externe Tastatur ...................16

5.3.2 Dateneingabe über Touch-Keyboard (nur

SECUTEST PRO

5.4 Prüfstruktur im Prüfgerät anlegen, in der Struktur navigieren und

Messwerte einblenden .................................................................17

5.4.1 Allgemeine Vorgehensweise zur Prüfstrukturerstellung ...................18

5.4.2 Suche von Strukturelementen .......................................................19

5.4.3 Messwerte gespeicherter Prüfungen einblenden ............................19

5.4.4 Datenbank löschen ......................................................................19

bzw. Prüfgerät mit Merkmal E01) ......................16

8.4 Messreihen und Speicherung .......................................................24

8.5 Messung von Schutzleiterwiderständen – RPE ...............................25

8.6 Isolationswiderstandsmessungen – RISO ......................................29

8.7 Ableitstrommessungen ................................................................32

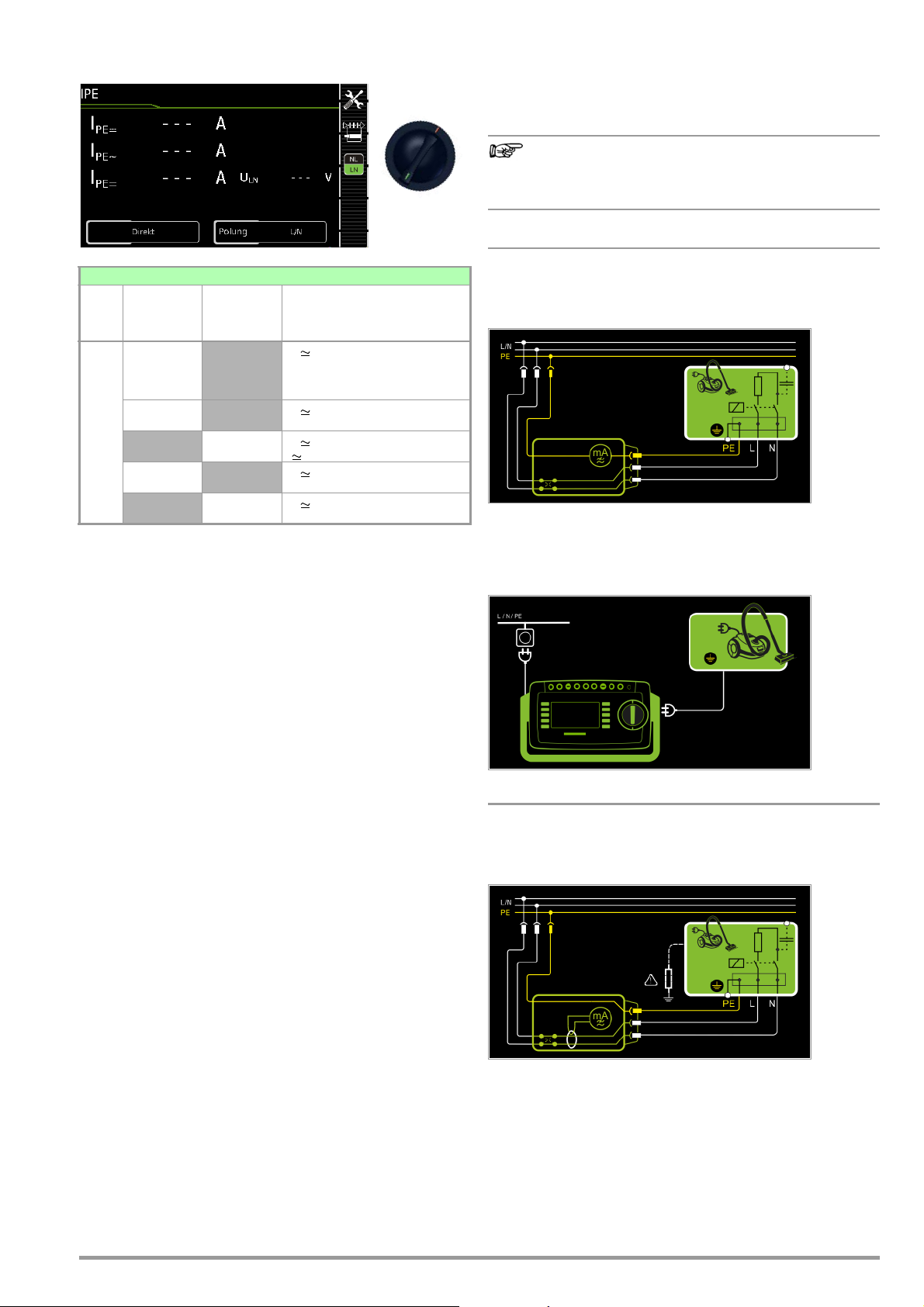

8.7.1 Schutzleiterstrom – IPE ................................................................33

8.7.2 Berührungsstrom – IB ..................................................................37

8.7.3 Geräteableitstrom – IG .................................................................40

8.7.4 Ableitstrom vom Anwendungsteil – IA ...........................................43

8.7.5 Patientenableitstrom – IP .............................................................44

8.8 Sondenspannung – U ..................................................................46

8.9 Messspannung – U (nur SECUTEST PRO bzw. Merkmal I01) .........47

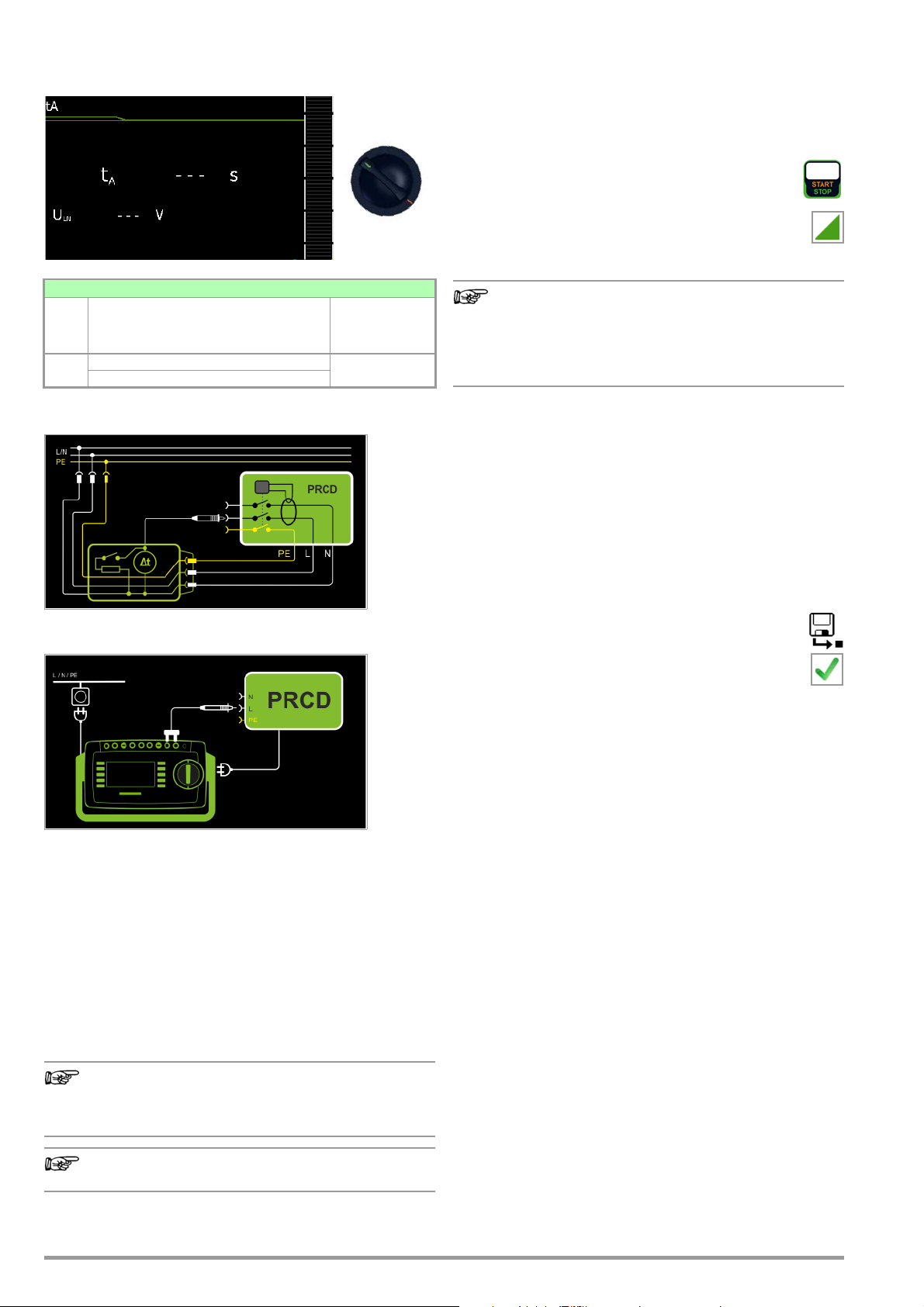

8.10 Messung der Auslösezeit von Fehlerstrom-Schutzschaltungen des Typs

PRCD – tA ..................................................................................48

8.11 Funktionstest – P ........................................................................49

8.12 Prüfung von Verlängerungsleitungen – EL1 ...................................50

9 Sonderfunktionen – EXTRA ............................................ 52

10 Prüfabläufe – Prüfsequenzen ......................................... 54

10.1 Allgemeines ................................................................................54

10.2 Prüfablauf auswählen und Konfigurieren .......................................56

10.3 Prüfling anschließen ....................................................................61

10.4 Prüfobjekt auswählen ..................................................................61

10.5 Anschlusskontrolle & Prüfablauf starten ........................................61

10.6 Prüfschritte durchführen und bewerten .........................................61

10.7 Manuelle Grenzwertvorgabe .........................................................62

10.8 Ende des Prüfablaufs ...................................................................62

10.9 Speichern der Prüfergebnisse ......................................................62

11 Warnungen, Fehleranzeigen und Hinweise .................... 63

11.1 Liste der Fehlermeldungen ...........................................................64

11.2 Liste der möglichen Prüflingsanschlüsse

in Abhängigkeit von der Messart ..................................................72

12 Technische Kennwerte ................................................. 74

13 Wartung ......................................................................... 77

13.1 Wartung Gehäuse ........................................................................77

13.2 Prüfen von Farbdisplay und Piepser (Parameter Selbsttest) ............77

13.3 Softwareupdate (Parameter Systeminfo) ........................................77

13.4 Stützbatterie für die Echtzeituhr ....................................................77

13.5 Sicherungswechsel ...................................................................77

13.6 Rekalibrierung .............................................................................77

13.7 Sicherheitstechnische Kontrollen ..................................................77

13.8 Rücknahme und umweltverträgliche Entsorgung ............................78

6 Anschluss des Prüflings ................................................. 20

6.1 Differenzstromüberwachung .........................................................20

6.2 Referenzspannung L-PE und Prüffrequenz Alternativ ......................20

6.3 Anschlussart manuell vorgeben bei Einzelmessungen ....................20

6.4 Anschlussart/Schutzklasse manuell vorgeben

bei automatischen Prüfabläufen ....................................................20

6.5 Besondere Bedingungen ..............................................................21

6.6 2. Prüfsonde (nur SECUTEST PRO bzw. Merkmal H01) ..................21

6.7 Anschlussaufforderungen .............................................................21

6.8 Anschlussprüfungen durch das Prüfgerät ......................................21

14 Anhang ........................................................................... 78

14.1 Liste geeigneter Drucker mit USB-Anschluss .................................78

14.2 Liste geeigneter Barcode-Leser und RFID Scanner mit USB-Anschluss 78

14.3 Verwendung von USB-Speichermedien .........................................78

14.4 Bluetooth-Schnittstelle (SECUTEST PRO BT (comfort) oder Merkmal

M01) ..........................................................................................79

14.5 Fernsteuerungsschnittstelle ..........................................................80

14.6 Indexverzeichnis ..........................................................................80

15 Reparatur- und Ersatzteilservice

Kalibrierzentrum und Mietgeräteservice ........................ 82

7 Hinweise zum Speichern von Einzelmessungen und

Prüfabläufen .................................................................. 22

7.1 Funktion Quick Edit – QEDIT

(Option SECUTEST DB comfort bzw. Merkmal KD01) ......................22

16 Produktsupport .............................................................. 82

17 Schulung ........................................................................ 82

8 Einzelmessungen ........................................................... 23

8.1 Allgemeines ................................................................................23

8.2 Bedeutung der Symbole der Bedienerführung ...............................24

8.3 Letzte Messwerte einblenden .......................................................24

4 GMC-I Messtechnik GmbH

1 Anwendung

Achtung!

Hinweis

Achtung!

2 Sicherheitsmerkmale und -vorkehrungen

1.1 Tabelle Art der Prüflinge – Prüfungen – Normen

Reparaturprüfungen /Wiedeholungsprüfungen

Prüflinge nach folgenden Normen überprüfen

DIN EN 62638 Entwurf

DIN VDE 0701-0702

IEC 62353

DIN EN 62353

(VDE 0751-1)

Elektrische Geräte •

Gebrauchs- und Arbeitsgeräte • netzbetriebene elektronische Geräte handgeführte Elektrowerkzeuge • Verlängerungsleitungen • Haushaltsgeräte • Geräte der Informationstechnik •

Elektromedizinische Geräte, Anwendungsteile

Schweißgeräte •

•

Das Prüfgerät darf nicht zur Messung in elektrischen Anlagen verwendet werden!

Das Prüfgerät muss im gleichen Netz betrieben werden wie der Prüfling!

1.2 Tabelle Einzelmessungen – Vorschriften

Einzelmessungen je Vorschrift

DIN EN 62638 Entwurf

DIN VDE 0701-0702

IEC 62353 Schutzleiterwiderstand • Isolationswiderstand Schutzleiterstrom primärer Ableitstrom Geräteableitstrom Berührungsstrom Strom vom Schweißstromkreis Patientenableitstrom Ableitstromvom vom Anwendungsteil Prüfmethoden Alternatives Messverfahren (Ersatz-(Geräte)-ableitstrom)

Differenzstrom-Messverfahren

direktes Messverfahren

•••

•

••

•••

IEC 60974-4

DIN EN 60974-4

VDE 0544-4

DIN EN 62353

(VDE 0751-1)

IEC 60974-4

DIN EN 60974-4

••

•

Die Prüfgeräte SECUTEST BASE(10), SECUTEST PRO und SECULIFE ST BASE(25) erfüllen die Anforderungen der geltenden EU-Richtlinien

und nationalen Vorschriften. Dies bestätigen wir durch die CEKennzeichnung. Die entsprechende Konformitätserklärung kann von GMC-I Messtechnik GmbH angefordert werden.

Die Prüfgeräte sind entsprechend den folgenden Sicherheitsbestimmungen gebaut und geprüft: IEC 61010-1 / DIN EN 61010-1 / VDE 0411-1,

DIN EN 61557-16/VDE 0413-16

Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Prüfgerät und Prüfling gewährleistet.

Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Prüfgerätes sorgfältig und vollständig. Beachten und befolgen Sie diese in allen Punkten. Machen Sie die Bedienungsanleitung allen Anwendern zugänglich.

Die Prüfungen dürfen nur durch eine Elektrofachkraft oder unter der Leitung und Aufsicht einer Elektrofachkraft durchgeführt werden. Der Anwender muss durch eine Elektrofachkraft in der Durchführung und Beurteilung der Prüfung unterwiesen sein (siehe auch unser Schulungsangebot Kapitel 17).

Der Hersteller oder Importeur von elektromedizinischen Geräten muss Unterlagen für Wartungen durch Fachkräfte zur Verfügung stellen.

Beachten Sie folgende Sicherheitsvorkehrungen:

• Das Gerät darf nur an ein TN-, TT- oder IT-Versorgungsnetz mit max. 240 V angeschlossen werden, welches den geltenden Sicherheitsbestimmungen (z. B. IEC 60346, VDE 0100) entspricht und mit einem maximalen Nennstrom von 16 A abgesichert ist.

• Messungen in elektrischen Anlagen sind nicht zulässig.

• Rechnen Sie damit, dass an Prüflingen unvorhersehbare Spannungen auftreten können (Kondensatoren können z. B. gefährlich geladen sein).

• Überzeugen Sie sich, dass die Anschlussleitungen nicht beschädigt sind z. B. durch verletzte Isolation, Unterbrechung usw.

• Bei Verwendung einer Prüfsonde mit Spiralkabel (SK2W): Halten Sie die Prüfspitze der Prüfsonde fest, wenn Sie diese z. B. in eine Buchse gesteckt haben. Bei Zugbelastung der

VDE 0544-4

Wendelleitung besteht Verletzungsgefahr durch die zurückschnellende Prüfspitze.

• Messung von Isolationswiderstand und Ersatzableitstrom

(Ableitstrom alternative Messverfahren)

Die Prüfung erfolgt mit bis zu 500 V, diese ist zwar strombegrenzt (I < 3,5 mA), bei Berührung der Anschlüsse L oder N der Prüfdose oder der Prüfspitze bekommt man einen elektrischen Schlag, der zu Folgeunfällen führen kann.

• Ableitstrommessung – Messung unter Netzspannung Bei der Ableitstrommessung ist unbedingt darauf zu achten, dass der Prüfling während der Messung unter Netzspannung betrieben wird. Berührbare leitfähige Teile können während der Prüfung eine gefährliche Berührspannung führen und dürfen auf keinen Fall berührt werden. tung wenn der Ableitstrom > ca. 10 mA ist).

(Es erfolgt eine Netzabschal-

Legende

• vorgeschriebene Prüfung

• Sicherungswechsel

GMC-I Messtechnik GmbH 5

Ein Funktionstest darf erst dann durchgeführt werden, wenn der Prüfling die Sicherheitsprüfung bestanden hat !

Wechseln Sie die Sicherungen nur im spannungsfreien Zustand des Geräts, d. h. das Gerät muss von der Netzversorgung getrennt sein und das Gerät darf nicht an einen Messkreis angeschlossen sein. Der Sicherungstyp muss den Angaben in den technischen Daten bzw. dem Aufdruck auf dem Gerät entsprechen.

Öffnen des Gerätes / Reparatur

Achtung!

Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewährleistet ist und die Garantie erhalten bleibt.

Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden.

Falls feststellbar ist, dass das Gerät durch unautorisiertes Personal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden durch den Hersteller gewährt.

Durch Beschädigen oder Entfernen des Garantiesiegels verfallen jegliche Garantieansprüche.

Ziehen Sie vor dem Öffnen des Gehäuses den Netzstecker und warten Sie mindestens 5 Minuten.

Schalten von Lasten – Vorgehensweise

Zum Schalten des Prüflings unter Last beachten Sie bitte unbedingt die unten angegebene Reihenfolge. Hierdurch wird ein erhöhter Verschleiß der Netzrelais am Prüfgerät vermieden.

Beginn der Messung:

Prüfling

: Schalten Sie den Prüfling über den eigenen Schalter aus.

2) Prüfgerät:

Prüfling

Ende der Messung:

Prüfling

5) Prüfgerät:

Schalten Sie die Netzspannung auf die Prüfdose.

: Schalten Sie den Prüfling über den eigenen Schalter ein.

: Schalten Sie den Prüfling über den eigenen Schalter aus.

Entfernen Sie die Netzspannung von der Prüfdose.

Schalten von Lasten – maximaler Anlaufstrom

Unsere Prüfgeräte SECUTEST BASE(10), PRO und SECULIFE ST BASE(25) ermöglichen die aktive Prüfung von Geräten mit einem

Nennstrom (Laststrom) von bis zu 16 A. Die Prüfdose des jeweiligen Prüfgeräts ist hierzu mit 16 A-Siche-

rungen ausgestattet und das Schaltvermögen der internen Relais beträgt ebenfalls 16 A. Anlaufströme bis 30 A sind zulässig.

Das Prüfgerät darf nicht verwendet werden:

• bei erkennbaren äußeren Beschädigungen, z. B. sofern berührungsgefährliche Teile frei zugänglich sind, bei gebrochenem oder defektem Display (als Folge werden gefährliche Spannungen oder Netzanschlussfehler möglicherweise nicht mehr signalisiert)

• bei entferntem Siegel/Siegellack, als Folge einer Reparatur oder Manipulation durch eine nicht autorisierte/zertifizierte Servicestelle

• mit beschädigten Anschluss- und Messleitungen sowie Patientenanschlüssen, z. B. bei unterbrochener Isolierung oder geknicktem Kabel

• wenn es nicht mehr einwandfrei funktioniert

• nach schweren Transportbeanspruchungen

In diesen Fällen muss das Gerät außer Betrieb genommen und gegen unabsichtliche Wiederinbetriebnahme gesichert werden.

Bedeutung der Symbole auf dem Gerät

Die Symbole auf dem Gerät haben folgende Bedeutung:

Warnung vor gefährlicher elektrischer Spannung

Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten !)

EG-Konformitätskennzeichnung

Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE.

Durch Beschädigen oder Entfernen des Garantiesiegels verfallen jegliche Garantieansprüche.

Verwendete Marken

Trotz der umfangreichen Schutzmaßnahmen vor Überlastung können Anlaufströme über 30 A zum Verschweißen der Relaiskontakte führen. In diesem Fall wird folgende Fehlermeldung eingeblendet: „L(N)-Sicherung der Prüfdose defekt“.

➭ Prüfen Sie die beiden Schmelzsicherungen des Netzanschlus-

ses. Sind diese defekt tauschen Sie diese durch neue aus.

Erscheint die obige Fehlermeldung weiterhin, so ist anzunehmen, dass die Relais defekt sind. In diesem Fall müssen Sie das Prüfgerät zur Reparatur an unseren Service senden, Adresse siehe Kapitel 15.

Sicherer prüfen mit Prüfadapter

Bei Prüflingen, bei denen ein höherer Anlaufstrom als 30 A zu vermuten ist, empfehlen wird unbedingt die Anwendung eines Prüfadapters für größere Anlaufströme: z. B. Prüfadapter der Serie AT3 (AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI oder AT32DI).

Alternative: Passive Prüfung

Gegebenenfalls kann aufgrund der Gefährdungsbeurteilung die Prüfung auch als passive Prüfung (Methode Ersatzableitstrom) erfolgen, d. h. ohne das Zuschalten von Netzspannung auf die Prüfdose.

QR Code QR Code ist eine eingetragene Marke der Firma

DENSO WAVE INCORPORATED

6 GMC-I Messtechnik GmbH

3 Allgemeine Bedienung

Hinweis

3.1 Messwertanzeige

Im Anzeigefeld werden angezeigt:

• die ausgewählte Messfunktion oder Norm,

• Messwerte mit ihrer Kurzbezeichnung und Einheit,

• Einstellparameter wie Anschlussart oder Messart,

• Symbole für die Softkey-Bedienung

• Anschlussschaltbilder, Hinweise zum Prüfablauf sowie Fehlermeldungen.

Die Einzelmessungen verfügen über einen grünen Fortschrittsbalken in der Kopfzeile, die Prüfabläufe (Sequenzen) über einen orangefarbenen Fortschrittsbalken.

Wird der Messbereichsendwert überschritten, so wird der Endwert mit dem vorangestellten „>“ (größer) Zeichen dargestellt und damit Messwertüberlauf signalisiert.

Die LCD-Darstellungen in dieser Bedienungsanleitung können aufgrund von Produktverbesserungen von denen des aktuellen Geräts abweichen.

Messwertspeicherung

Siehe Kapitel 8.4

3.2 Landessprache, Tastaturlayout (Parameter Kultur)

In der Schalterstellung SETUP kann die gewünschte Sprache der Bedienerführung, ein länderspezifisches Tastaturlayout sowie die Sprache der Prüfabläufe (Parameter Messsequenzen) eingestellt werden, siehe Kap. 4.3.

Sofern Sie die Einstellung Tastaturlayout ändern, werden Sie aufgefordert, bestimmte Barcodes einzuscannen. Dies ist erforderlich, damit der Barcode-Leser nach der Sprachumschaltung weiterhin korrekt funktioniert. Sollten Sie den Barcodeleser gerade nicht zur Hand haben, können Sie den Barcode-Leser auch nachträglich über Setup (2/3) > Externe Geräte > Barcode-Leser > Typ Z751A auf das neue Tastaturlayout einstellen.

3.3 Hilfefunktionen (Taste HELP und QR-Code)

Je nach Stellung des Funktionsdrehschalters und in Abhängigkeit von der gewählten Messart werden die zugehörigen Anschlussschaltbilder eingeblendet.

➭ Drücken Sie zum Aufruf der Hilfefunktion die Taste HELP. ➭ Drücken Sie zum Verlassen der Hilfefunktion die Taste ESC.

SECUTEST BASE(10)

Codes der Schalterstellung EXTRA mit dem Tablet-PC die aktuelle Bedienungsanleitung von unserer Homepage laden bzw. öffnen.

3.4 Eingabe von alphanumerischen Zeichen

Tastatureingabe

Es können Texte außer über die einblendbare Softkey-Tastatur auch über angeschlossene USB-Tastaturen (mit USB Boot Keyboard Profil) eingegeben werden, z. B. für die Eingabe eines Offsets, von ID-Nummern, Typbezeichnungen und Kommentaren, siehe auch Kapitel 5.3.

Einlesen eines Barcodes

➭ Sie erkennen, ob der Barcode-Leser vom Prüfgerät richtig er-

kannt wird, sofern nach dem Anschluss an der USB-Schnittstelle das folgende Symbol in der Kopfzeile erscheint.

➭ Um den Barcode-Leser zur Erstinbetriebnahme zu konfigurie-

ren, wählen Sie folgenden Parameter: Setup (2/3) > Externe Geräte > Barcode-Leser > Typ Z751A.

➭ Scannen Sie anschließend den eingeblendeten Barcode. Sofern Sie sich im Menü zur alphanumerischen Eingabe über die

einblendbare Softkey-Tastatur befinden, wird ein über ein Barcodeleser eingescannter Wert direkt übernommen.

Als Zubehör lieferbare Geräte siehe Anhang Kapitel 14.2.

: Alternativ können Sie durch Scannen des QR-

Für einen Betrieb mit anderen als im Anhang aufgelisteten Lesegeräten können wir keine Gewährleistung übernehmen.

Einlesen eines RFID-Codes

➭ Sie erkennen, ob der RFID Scanner vom Prüfgerät richtig er-

kannt wird, sofern nach dem Anschluss an der USB-Schnittstelle das folgende Symbol in der Kopfzeile erscheint.

Ein RFID Scanner (sofern in einem Abstand von ca. 3 cm mittig zum RFID-Tag gehalten) liest den aktuellen Inhalt, z. B. den IDCode, des RFID-Tags aus, die SCAN-LED am Scanner

Sofern die Datenbankansicht (MEM) aktiv ist (vor oder nach einer Messung), springt der Cursor automatisch an die Position des Prüfobjekts mit dem entsprechenden ID-Code.

Sofern das Objekt nicht gefunden wurde, erscheint eine Frage mit dem Hinweis, ob Sie ein neues Objekt anlegen wollen.

blinkt.

3.5 Druckausgabe – Protokolle

Sofern Sie einen geeigneten Drucker (Liste siehe Anhang Kapitel

14.1) oder einen geeigneten USB-Stick über die USB-MasterSchnittstelle angeschlossen haben, können Sie über die Taste PRINT für jede durchgeführte Einzelmessung oder Prüfsequenz ein Prüfprotokoll ausgeben. Hierzu muss die jeweilige Einzelmessung oder Prüfsequenz im Speichermenü über Cursortasten zuvor ausgewählt werden.

Für einen Betrieb mit anderen als im Anhang aufgelisteten Druckern können wir keine Gewährleistung übernehmen.

3.5.1 Multiprint

Wenn Sie im Speichermenü den Cursor auf ein Prüfobjekt mit mehreren durchgeführten Prüfungen (Einzelmessungen oder Prüfsequenzen) stellen und die Taste PRINT drücken, so wird ein kombiniertes Prüfprotokoll mit allen Prüfergebnissen dieses Prüfobjekts ausgegeben.

3.5.2 Protokollvorlage

Zu den in der internen Datenbank abgespeicherten Ergebnissen von Einzelmessungen oder Prüfabläufen kann ein Protokoll ausgegeben werden. Hierzu ist im Prüfgerät bereits eine Protokollvorlage fest hinterlegt. Je nach durchgeführter Prüfsequenz kann sich die Normenbezeichnung im Protokoll ändern.

Die Protokollvorlage enthält folgende Parameter:

•Identnummer

• Bezeichnung

• Kundenbezeichnung

• Standort

•Datum

•Uhrzeit

• Bemerkung mit 64 Zeichen

• Normbezeichnung / Sequenzname / manueller Test

• Messwerte

•Grenzwerte

• Bewertungen

• Prüfmittel (Seriennummer)

Die Anzeige auf dem Display ist keine Druckvorschau und entspricht nicht dem späteren Ausdruck.

GMC-I Messtechnik GmbH 7

3.5.3 Protokollstreifen bei Thermodrucker

Hinweis

Über den Thermodrucker Z721S können Protokollstreifen (Zubehör Thermopapier Z722S) ausgedruckt werden.

Mit Hilfe des PC-Programms Report Designer* können Protokollvorlagen am PC erstellt und zum Prüfgerät übertragen werden. Die Funktion Druckvorschau generiert bei angeschlossenem Prüfgerät und ausgewähltem Prüfobjekt bereits eine exakte Voransicht des ausgefüllten Prüfprotokolls für den angeschlossenen Thermodrucker.

* nicht bei gleichzeitigem Betrieb mit IZYTRON .IQ

Code-Erkennung Bitte prüfen Sie, ob die ausgedruckten Codes von Ihrem Lesegerät erkannt werden. Manche Codes (häufig bei Aztec/DataMatrix der Fall) müssen vor der Verwendung erst auf dem Lesegerät aktiviert werden.

3.5.4 Drucken über IZYTRON .IQ

Alternativ können die gespeicherten Messdaten in der Protokolliersoftware IZYTRON .IQ auf dem PC eingelesen und als Protokoll ausgedruckt werden.

3.5.5 Abspeichern von Protokollen auf USB-Stick

Wählen Sie in der Datenbankansicht (Taste MEM) mit den Cursortasten eine Messung aus, für die ein Protokoll auf USB-Stick gespeichert werden soll. Drücken Sie anschließend die Taste PRINT. Die Meldung „Druckauftrag beendet“ erscheint. Das Ergebnis ist eine BMP-Datei. Der Dateiname besteht aus dem Zeitstempel und der ID des Prüfobjekts.

Eine Liste geeigneter USB-Sticks finden Sie im Anhang, siehe Kapitel 14.

3.6 Druckausgabe von ID-Etiketten (ab Firmware V1.3.0)

Ein Barcodedrucker ermöglicht folgende Anwendungen:

• Ausgabe von Identnummern für Prüfobjekte als Barcode verschlüsselt; zum schnellen und komfortablen Erfassen bei Wiederholungsprüfungen.

• Ausgabe von ständig vorkommenden Bezeichnungen wie z. B. Prüfobjekttypen als Barcodes verschlüsselt in eine Liste, um diese bei Bedarf für Kommentare einlesen zu können.

Für einen Betrieb mit anderen als im Anhang aufgelisteten Druckern können wir keine Gewährleistung übernehmen.

Mindestbreite von Etiketten

Für den Ausdruck von 2D-Code-Etiketten (QR-Code, MicroQR-Code, DataMatrix, Aztec) sind Bandkassetten mit einer Breite von mind. 12mm empfohlen. Sollte beim Ausdruck einer Identnummer als 2D-Code und Verwendung einer 9 mm-Bandkassette ein leeres Etikett ausgeworfen werden, so ersetzen Sie die Kassette durch eine 12 mm-Kassette (oder breiter) und starten Sie den Druckvorgang erneut.

3.7 Schreiben von RFID-Tags (ab Firmware V1.5.0)

Ein RFID Scanner (Programmer) ermöglicht folgende Anwendung:

• Ausgabe von Identnummern für Prüfobjekte zur Verschlüsselung auf einem RFID-Tag; zum schnellen und komfortablen Erfassen bei Wiederholungsprüfungen.

Sofern Sie einen geeigneten RFID Scanner (Liste siehe Anhang Kapitel 14.1) über die USB-Master-Schnittstelle angeschlossen haben, können Sie über die Taste PRINT für jedes RFID-Tag beschreiben:

➭ Sie erkennen, ob der RFID Scanner vom Prüfgerät richtig er-

kannt wird, sofern nach dem Anschluss an der USB-Schnittstelle das folgende Symbol in der Kopfzeile erscheint.

➭ Wechseln Sie zur Datenbankansicht (Taste MEM). ➭ Wählen Sie das gewünschte

aus oder geben Sie ein neues Prüfobjekt über seine ID ein.

➭

Drücken Sie kurz die Taste

➭ Es folgt die Aufforderung, den Scanner (in einem Abstand von

ca. 3 cm mittig) zum RFID-Tag zu führen.

Die Meldung „erfolgreich beschrieben“ schließt den Vorgang ab.

Prüfobjekt

am Prüfgerät.

Prüfobjekt

über die Cursortasten

einen

Sofern Sie einen geeigneten Barcodedrucker (Liste siehe Anhang Kapitel 14.1) über die USB-Master-Schnittstelle angeschlossen haben, können Sie über die Taste PRINT für jedes Barcode ausdrucken:

➭ Über Druckerinfo können Sie zunächst erkennen, ob der an-

geschlossene Barcodedrucker vom Prüfgerät richtig erkannt wird: Setup (2/3) > Drucker > Z721D > Druckerinfo oder Setup (2/3) > Drucker > Z721E > Druckerinfo.

➭ Stellen Sie im Setup die Kodierung ein (die Papiergröße wird

ab FW 2.0 automatisch eingestellt): Setup (2/3) > Drucker > Z721D > Druckereinstell oder Setup (2/3) > Drucker > Z721E > Druckereinstell.

➭ Wechseln Sie zur Datenbankansicht (Taste MEM).

➭

Wählen Sie das gewünschte Prüfobjekt über die Cursortasten aus.

➭ Drücken Sie die Taste PRINT.

➭

Die ID wird je nach Auswahl entsprechend kodiert auf dem Etikett ausgedruckt. Falls die ID nicht in einen Barcode oder 2D-Code ausgegeben werden kann, erfolgt eine Warnmeldung.

Prüfobjekt

einen

Falls die ID nicht in einen kann, erfolgt eine Warnmeldung.

Für einen Betrieb mit anderen als im Anhang aufgelisteten Lese- bzw. Schreibgeräten können wir keine Gewährleistung übernehmen.

RFID-Tag

umgewandelt werden

8 GMC-I Messtechnik GmbH

4 Inbetriebnahme

Achtung!

L1 N

grün-gelb

L1 L2 L3 N PE

L1 L2 L3 N

grün-gelb

KS13

Bei Auswahl zwischen zwei Zuständen: direkte Umschaltung, ohne Untermenü.

Neu

Symbol Toggle

4.1 Anschließen des Prüfgeräts an das Netz

➭ Netznennwerte (Nenngebrauchsbereiche) siehe Kapitel 12. ➭ Schließen Sie das Prüfgerät mit dem Kaltgerätestecker an das

Prüfgerät und den Netzanschlussstecker an das Netz an. Die Schalterstellung des Funktionsschalters ist beliebig. Wenn keine Netzsteckdose (Schutzkontaktsteckdose) oder nur ein Drehstromanschluss zur Verfügung steht, können Sie den Anschluss von Außenleiter, Neutralleiter und Schutzleiter mithilfe der Kupplungssteckdose herstellen. Sie hat 3 fest angeschlossene Zuleitungen und ist Bestandteil des als Zubehör lieferbaren Kabelsets KS13.

Sofern kein Anschluss über eine Schutzkontaktsteckdose möglich ist: Schalten Sie zuerst das Netz frei. Verbinden Sie anschließend die Zuleitungen der Kupplungssteckdose über Abgreifklemmen mit den Netzanschlüssen wie im Bild dargestellt. Eine Trennung vom Versorgungsnetz erfolgt ausschließlich über den Netzstecker.

4.1.1 Messungen im IT-Netz (neuer Parameter ab Firmware 1.5.0)

Die Einstellung IT-Netz kann in der Schalterstel-

lung SETUP (Setup 1/3) im Untermenü alle Messungen für alle Einzelmessungen und Prüfsequenzen aktiviert werden (in diesem Fall wird das Symbol auf jeder Anzeigeseite in der Kopfzeile eingeblendet):

Parameter „Mess. am IT-Netz“ = Ja: aktive Ableitstrommessungen (bzw. alle Messungen, die Bezug auf den netzanschlussseitigen PE haben) werden verhindert. Prüfsequenzen, die solche Messungen enthalten, werden ebenfalls verhindert.

Erkennt der SECUTEST beim Anschließen an Netzspannung eine Veränderung am PE im Vergleich zum vorher verwendeten Netzanschluss, wird dem Prüfer ggf. direkt nach der Inbetriebnahme die Frage gestellt, ob die aktuell verwendete Netzsteckdose zu einem IT-Netz gehört. Entsprechend der Antwort wird die IT-NetzOption im SETUP aktiviert. Ist „Mess. am IT-Netz“ aktiviert, so wird dies durch das Symbol in der Kopfzeile signalisiert.

Unabhängig hiervon ist es jederzeit möglich, die Option im SETUP manuell entsprechend zu verändern.

Die Einstellung der Option „Mess. am IT-Netz“ bleibt auch nach Trennen vom Netz gespeichert.

In einem IT-Netz liefern aktive Ableitstrommessungen (bzw. alle Messungen, die Bezug auf den netzanschlussseitigen PE haben) keine verlässlichen Messwerte, daher sind alle derartigen Einzelmessungen, sowie Prüfsequenzen, die solche Messungen enthalten gesperrt, wenn die Option „Mess. im IT-Netz“ im SETUP aktiviert ist.

Bild 1 Anschließen des Prüfgeräts an das Versorgungsnetz

Den Parameter Mess. am IT-Netz können Sie im Setup einstellen: Setup 1/3 > Alle Messungen > Mess. am IT-Netz

GMC-I Messtechnik GmbH 9

4.1.2 Automatisches Erkennen von Netzanschlussfehlern

Hinweis

Achtung!

Hinweis

Das Prüfgerät erkennt automatisch Fehler am Netzanschluss, wenn die Bedingungen entsprechend der folgenden Tabelle erfüllt sind. Es informiert Sie über die Art des Fehlers und sperrt bei Gefahr alle Messungen.

Art des Netz-

anschlussfehlers

Spannung am

Schutzleiter PE

gegen Fingerkontakt (Taste START/STOP)

Schutzleiter PE und

Außenleiter L

vertauscht und / oder

Neutralleiter N

unterbrochen

Netzspannung

< 180 V / < 90 V

(je nach Netz)

Prüfung auf IT/TN-Netz Anzeige im Display

10 A/25 A-RPE-Messungen sind nur bei Netzspannungen von 115 V/ 230 V und Netzfrequenzen von 50 Hz/60 Hz möglich.

steht der Prüfer zu isoliert, kann folgende Fehlermeldung erscheinen: „Fremdspannung am PE des Netzanschlusses“

Meldung Bedingung Messungen

Taste START/STOP

Anzeige im Display

drücken

U > 25 V

Tas t e → PE:

< 1 MΩ

Spannung an PE

> 100 V

< 180 V

L-N

<90V

L-N

Verbindung

N → PE

> 50 kΩ

alle Messungen

nicht möglich

(keine Versorgung)

bedingt möglich

gesperrt

4.2 Anschluss der Prüfsonde P1 oder P2

Stecken Sie den Doppelstecker der Prüfsonde P1 bzw. P2 so in die Buchsen 1 bzw. 2 ein, dass der Stecker mit dem weißen Ring die Buchse mit dem vertikalen Balken kontaktiert.

Der weiße Ring markiert den Anschluss der Hochstromleitung, die über die benachbarte Schmelzsicherung abgesichert ist.

Kontaktprobleme bei berührbaren leitfähigen Teilen bei Einsatz der Standardsonde mit Prüfspitze

Zur besseren Kontaktgabe an Prüflingen ist deren Oberflächenbeschichtung an einer geeigneten Stelle mit speziellen Werkzeugen zu entfernen, sodass die Oberfläche metallisch blank erscheint. Die Prüfspitze der Prüfsonde P1 eignet sich nicht zum Abkratzen von Lack, da ihre Beschichtung oder die mechanische Festigkeit leidet. In einzelnen Fällen kann die Bürsten-

sonde Z745G geeigneter sein als die Prüfspitze.

Fingerkontakt Bei dieser Prüfung des korrekten Netzanschlusses erfolgt eine Spannungsmessung zwischen dem Fingerkontakt und dem PE am Netzanschluss des Prüfgeräts, wobei deren Referenzpotenzial über den Körperwiderstand des Bedieners zur leitfähigen Start-Taste erfasst wird. Für eine zuverlässige Messung muss dieser Widerstand unter 1MΩ liegen. Wenn der Bediener isolierendes Schuhwerk oder Handschuhe trägt oder auf isolierendem Boden steht, kann es zu Fehlmessung und der Meldung „Fremdspannung am PE des Netzanschlusses“ kommen. Versuchen Sie in diesem Fall den Widerstand zu verringern, indem Sie z. B. mit der anderen Hand Erdpotenzial (Heizkörper, nicht isolierende Wand etc.) berühren.

Wenn Sie bei der Prüfung des Schutzleiterpotenzials feststellen, dass der Netz-Schutzleiter Spannung führt (entsprechend den beiden zuerst genannten Fällen), dann dürfen Sie mit dem Prüfgerät keine weiteren Messungen durchführen. Die Spannung liegt nämlich auch an den berührbaren Schutzkontakten der Normsteckdose (Prüfdose) und kann für Sie gefährlich sein. Trennen Sie das Prüfgerät sofort vom Netz und veranlassen Sie, dass der Fehler am Netzanschluss behoben wird.

Eine Spannung am Schutzleiter PE des Stromnetzes kann falsche Messwerte bei der Prüfung der Spannungsfreiheit oder bei Ableitstrommessungen verursachen.

10 GMC-I Messtechnik GmbH

4.3 Geräteeinstellungen

SETUP

Einblenden weiterer Menüseiten

Menüauswahl für Betriebsparameter Seite 1 von 3

Datenbank löschen oder Statistik anzeigen,

Datum/Uhrzeit, Lautstärke, Helligkeit einstellen,

Einblenden weiterer Menüseiten

Menüauswahl für Betriebsparameter Seite 2 von 3

zum Untermenü Drucker auswählen & einrichten

Prüfer anlegen, auswählen, löschen, durch

Sprache der Bedienerführung & Tastatur wählen

z. B. Barcodeleser auswählen und konfigurieren

Einblenden weiterer Menüseiten

Menüauswahl für Betriebsparameter Seite 3 von 3

Untermenü siehe folgende Seite

Tasten mit festen Funktionen

Softkeys = Tasten mit unterschiedlichen Funktionen,

je nach Bedienebene

ESC

HELP

MEM

ESC

HELP

MEM

ESC

HELP

MEM

Setup 1/3

Setup 2/3

Setup 3/3

siehe folgende Seite

Sichern erscheint nur bei gestecktem USB-Stick

durch Abscannen des eingeblendeten Barcodes

Abrufen von Software-/Hardwareversion, Seriennummer, Kalibrierdaten und Speicherbelegung

Freischaltfunktionen, Erweiterungen anzeigen

Nur mit Datenbankerweiterung oder Merkmal KB01: Eigene Sequenzen verwalten und importieren

Passwort schützen; Hinweise hierzu siehe unten

Parameter des Prüfablaufs einstellen: u. a. Messsequenzen (Norm) siehe Kapitel 10.1

Parameter für Einzelmessungen und Prüfabläufe (siehe Kapitel 4.1.1 und Kapitel 6.2)

Menüs zur Bedienung der Bluetooth-Schnittstelle (siehe Kapitel 14.4 ) (nur mit Merkmal M01)

Für die Erstinbetriebnahme empfehlen wir die Einstellung folgender Grundparameter in der angegebenen nebenstehenden Reihenfolge:

Setup 2/3 > Kultur > Sprache (für Bedienerführung) Setup 2/3 > Kultur > Tastaturlayout (für alphanum. Eingaben) Setup 1/3 > System > Datum / Zeit (für Protokollierung) Setup 1/3 > System > Helligkeit (Displayhelligkeit in %) Setup 1/3 > Autom. Messungen

> 2/2 > Stil Startbildschirm: Baum- oder Detailansicht

Bild 2 Geräteeinstellungen Hauptmenüebene – Schalterstellung SETUP

Für Wartungszwecke sind folgende Parameter sinnvoll: SETUP 3/3 > Prüfung > Anzeige / Piepser (für Überprüfung der Info-

bzw. Warnsignale) SETUP 3/3 > Systeminfo > Softwareversion für Updates (siehe

Kapitel 13.3) und Kalibrierdaten für Justierung, letzte und nächste Kalibrierung (Hinweise hierzu siehe Seite 12 unten).

Zum Herunterladen der neusten Softwareversion siehe Kapitel 13.3.

Hinweise zum Parameter Prüfer

– Der gerade „ausgewählte“ Prüfer wird in den ausgeführten

Prüfungen als „Prüfer“ hinterlegt. Keine der SECUTEST-Einstellungen wird spezifisch für den Prüfer abgespeichert – alle

GMC-I Messtechnik GmbH 11

Einstellungen am SECUTEST werden gerätespezifisch abgespeichert und stehen allen Prüfern zur Verfügung.

–

Wird ein Prüfer passwortgeschützt

der, die keine Kenntnis vom Passwort haben, diesen Prüfer „auszuwählen“. Es erfolgt

Der Prüfer bleibt auch über Spannungsausfall hinweg

geräts. ausgewählt – ein (passwortgeschützter) Prüfer kann nur abgewählt werden, indem ein anderer Prüfer gewählt wird. Ab Firmware 1.6.0: Um einen Prüfer zu löschen, für den Ihnen das Passwort nicht bekannt ist, genügt es die Passworteingabe 5x mit einem falsch eingegebenen Passwort zu bestätigen – anschließend erfolgt eine Abfrage, ob der Prüfer gelöscht werden soll. Der zu löschende Prüfer darf nicht der derzeit ausgewählte Prüfer sein.

keine

, so hindert dies lediglich die Anwen-

Passwortabfrage beim Hochfahren des Prüf-

Menüauswahl für Sprache und Tastaturlayout

ESC

HELP

MEM

ESC

HELP

MEM

ESC

HELP

MEM

Landessprache für Bedienerführung wählen

Länderspezifische Tastaturbelegung

Rücksprung zur übergeordneten Menüebene

zum Parameter für Auslieferungszustand

Menüauswahl für Datum, Lautstärke & Helligkeit

Einstellmenü Datum & Uhrzeit

Einstellmenü Lautstärke

Einstellmenü Helligkeit der LCD

zu den Parametern

Auslieferungszustand

Selbsttest für Anzeige und Piepser

ESC

HELP

MEM

Cursor nach links bewegen

Menü Uhrzeit und Datum einstellen

Cursor nach rechts bewegen

Zahl erhöhen

Zahl erniedrigen

Übernahme der Änderungen und Rücksprung

Einstellmenü siehe unten

Setup 2/3 > Kultur

Setup 1/3 > System 1/2

Setup 1/3 > System 2/2 > Werkseinstellung

Setup 1/3 > System 1/2 > Datum / Zeit

Seite 2/2: Info Datumsformat, Dezimaltrenner

Nachrichten, Bedienoberfläche, Messungen

für USB- oder Bildschirm-Tastatur

Nur bei SECUTEST PRO (Merkmal E01): Touch-Keyboard kalibrieren

Landessprache für Bedienerführung wählen

Info: Datumsformat, Dezimaltrennzeichen *

Rücksetzen auf Werkseinstellungen

ACHTUNG ! Die Einstellungen im Setup werden gelöscht! (Die Datenbank

mit Struktur und Messwerten sowie die Liste der Prüfer bleibt erhalten.)

Bild 3 Geräteeinstellungen Untermenüebene – Schalterstellung SETUP

Hinweise zu den Kalibrierdaten (Justierung, Kalibrierung)

SETUP 3/4 > Systeminfo 2/6 > Kalibrierdaten: Während die Daten der letzten Justierung und Kalibrierung durch die Kalibrierstelle eingestellt wurden, können Datum und Uhrzeit der nächsten Kalibrierung (Rekalibrierdatum) durch Anwahl der

12 GMC-I Messtechnik GmbH

Tas te EDIT durch den Anwender nach Bedarf verändert werden wie im Beispiel oben zur Einstellung der Systemzeit.

* ab Firmware 1.7.0 finden Sie den Parameter Messsequenzen zur Aus-

wahl der länderspezifischen Normen (VDE, OVE und NEN) im SETUP 1/3 unter Autom. Messungen 2/2

Einblenden weiterer Menüseiten

Menüauswahl für Datenbankfunktionen Seite 1 von 2

Datenbank-Statistik anzeigen

Nur mit gestecktem USB-Stick:

Einblenden weiterer Menüseiten

Menüauswahl für Datenbankfunktionen Seite 2 von 2

Tasten mit festen Funktionen Softkeys = Tasten mit unterschiedlichen Funktionen,

je nach Bedienebene

ESC

HELP

MEM

ESC

HELP

MEM

ESC

HELP

MEM

Setup 1/3

Datenbank 1/2

Datenbank 2/2

Datenbank auf USB-Stick (

FAT32-formatiert) sichern

Datenbank von USB-Stick wiederherstellen

Nur mit Datenbankerweiterung* und gestecktem USB-Stick: Exportieren der Datenbank XML-Format (IZYTRON .IQ komp.)

Datenbankinhalt (nicht die Struktur) löschen

Achtung: Daten werden unwiderruflich gelöscht

* Z853R oder Merkmal KB01

Nur mit Datenbankerweiterung* und gestecktem USB-Stick: Importieren einer Datenbank aus einer XML-Datei, welche spezifisch für den SECUTEST/ SECULIFE ST mit

IZYTRON .IQ

oder ETC erstellt wurde

Datenbankfunktionen

GMC-I Messtechnik GmbH 13

5 Interne Datenbank

Achtung!

Hinweis

Achtung!

5.1 Anlegen von Prüfstrukturen allgemein

Im Prüfgerät kann eine komplette Prüfstruktur mit Kunden-, Liegenschaften-, Gebäuden-, Ebenen-, Raum- und PrüfobjektDaten angelegt werden. Diese Struktur ermöglicht die Zuordnung von Einzelmessungen oder Prüfabläufen zu den Prüfobjekten verschiedener Kunden. Manuelle Einzelmessungen können zu einer sogenannten „Manuellen Sequenz“ gruppiert werden.

Die Objekte können über die folgenden Parameter gekennzeichnet werden:

•

Gerät (ID

, Bezeichnung, Typ, Hersteller, Seriennummer, Bemer-

kung, Prüfintervall**, Schutzklasse, Kostenstelle

•

ME-Gerät**

mer, Schutzklasse, Bemerkung, Kostenstelle, Abteilung, Netzverbindung, UDI, Anz. AWT Typ B, Anz. AWT Typ BF, Anz. AWT Typ CF)

• Raum* (ID und Bezeichnung)

• Ebene* (

• Gebäude* (

• Liegenschaft* (ID und Bezeichnung)

• Kunde (

* nur mit Datenbankerweiterung Z853R oder Merkmal KB01 ** nur mit SECUTEST DB comfort Z853S oder Merkmal KD01

(ID, Bezeichnung, Hersteller, Typ, Prüfintervall, Seriennum-

und Bezeichnung)

, Bezeichnung, Straße, PLZ und Stadt)

Legende

= Identnummer

5.2 Übertragen und sichern von Prüfstrukturen und Messdaten

Folgende Funktionen sind (vom Prüfgerät aus gesehen) möglich:

• Export: Übertragung einer Struktur einschließlich der Messwerte vom Prüfgerät zum PC (ETC*** oder IZYTRON .IQ), siehe Kapitel 5.2.1.

• Import*: Übertragung einer Verteilerstruktur vom PC (ETC*** oder IZYTRON .IQ) an das Prüfgerät, siehe Kapitel 5.2.2.

• Sichern*: Sicherung einer Datenbank auf einem an das Prüfgerät gesteckten USB-Stick (nur FAT32-formatiert, nicht NTFS), siehe Kapitel 5.2.3.

• Wiederherstellen*: Rücksicherung einer Datenbank in das Prüfgerät von einem an das Prüfgerät gesteckten USB-Stick (nur FAT32-formatiert, nicht NTFS) aus, siehe Kapitel 5.2.3.

• Protokollieren: Speichern von Protokollen auf USB-Stick, siehe Kapitel 3.5.5

* nur mit Datenbankerweiterung Z853R oder Merkmal KB01 ***Kommunikation mit ETC wird ab Firmware Version 2.0.0 nicht mehr un-

terstützt.

Die obigen Funktionen werden ausgegraut dargestellt und sind nicht ausführbar, sofern kein USB-Stick eingesteckt ist.

Zur Übertragung von Strukturen und Daten zwischen Prüfgerät und PC müssen beide über ein USB-Schnittstellenkabel verbunden sein oder ein USB-Stick muss zur Verfügung stehen.

Bitte beachten Sie folgende Sicherheitshinweise

, Abteilung*)

Während einer Einzelmessung oder eines Prüfablaufs sollten Sie keinen Datentransfer zum PC (ETC) starten.

5.2.1 Export – Übertragen von Prüfstrukturen und Messdaten vom Prüfgerät zum PC

Die im Prüfgerät erstellten Strukturen und gespeicherten Messdaten können zum PC-Protokollierprogramm ETC oder IZYTRON .IQ über einen eingesteckten USB-Stick (nur mit Datenbankerweiterung oder Merkmal KB01) oder über die USB-Slave-Schnittstelle exportiert werden. Hierzu wählen Sie im Setup > Datenbank 2/2 die Funktion Export IZY/ETC-Datei. Die Daten werden hierbei in eine ETC- oder IZYTRON .IQ-kompatible Datei umgewandelt mit der Dateiendung „.etc“.

Im PC wird durch Doppelklick auf die exportierte Datei das Protokollierprogramm geöffnet und die Daten eingelesen. Anschließend können die Daten auf dem PC gesichert und Protokolle erstellt werden.

5.2.2 Import – im Protokollierprogramm erstellte Prüfstrukturen in das Prüfgerät laden (nur mit Datenbankerweiterung oder Merkmal KB01)

Alternativ kann eine Prüfstruktur mithilfe des jeweiligen Protokollierprogramms am PC erstellt und anschließend an das Prüfgerät über einen eingesteckten USB-Stick oder über die USB-SlaveSchnittstelle übertragen werden. Hierzu wählen Sie im Setup > Datenbank 2/2 die Funktion Import IZY/ETC-Datei. Die ETCwerden hierbei in ein Prüfgerät-kompatibles Format umgewandelt.

Eine ausführliche Beschreibung zur Datenbankerstellung finden Sie in der Online-Hilfe des jeweiligen Protokollierprogramms.

Hier gelten dieselben Sicherheitshinweise wie im Kapitel Export.

Daten

5.2.3 Sichern und Wiederherstellen von Prüfstrukturen und Messdaten

Die im Prüfgerät erstellten Strukturen und gespeicherten Messdaten können über einen eingesteckten USB-Stick (nur FAT32-formatiert, nicht NTFS) gesichert werden. Hierzu wählen Sie im Setup > Datenbank 2/2 die Funktion Sichern.

Das Prüfgerät legt auf dem USB-Stick eine Sicherungsdatei direkt im Wurzelverzeichnis ab.

Die SIcherungsdateien werden mit einem Zeitstempel benannt (Dateiendung .etcbak) auf dem USB-Stick abgelegt.

Zum Wiederherstellen von Strukturen und Daten von einem eingesteckten USB-Stick wählen Sie im Setup > Datenbank 2/2 die Funktion Wiederherstellen. Beim Restore werden sowohl Dateien aus dem Wurzelverzeichnis als auch aus dem Ordner „BACKUP“ (wurde bei älteren Firmware-Versionen angelegt) angezeigt. Dateien aus dem Ordner „Backup“ wird ein ‚>‘-Zeichen vorangestellt.

Backup/Restore auf USB-Stick

Auch mit älteren Firmwareversionen erstellte BackupDateien können wiederhergestellt werden.

Während einer Datenübertragung über die USB-Schnittstelle (USB-Verbindung zum PC oder Anschluss eines USB-Sticks) darf weder das Schnittstellenkabel noch der USB-Stick abgezogen werden.

Das Prüfgerät darf während der Datenübertragung über die USB-Schnittstelle nicht vom Versorgungsnetz getrennt werden. Ansonsten besteht die Gefahr der Zerstörung der Speicherstruktur im Prüfgerät.

14 GMC-I Messtechnik GmbH

Während einer Sicherung von Daten über die USBSchnittstelle (USB-Verbindung zum PC oder Anschluss eines USB-Sticks) darf weder das Schnittstellenkabel noch der USB-Stick abgezogen werden. Ein während der Sicherung abgezogener USB-Stick ist anschließend möglicherweise defekt.

Das Prüfgerät darf während der Sicherung von Daten über die USB-Schnittstelle nicht vom Versorgungsnetz getrennt werden.

Prüfstruktur – Hierarchie der Objektebenen bei SECUTEST BASE(10)

Kunde

Id Bezeichnung Strasse

Gerät

PLZ Stadt

Datenbank

Id Bezeichnung

Messung 1 Messung 2

Messung 3

manuelle Sequenz

Id Bezeichnung Prüfintervall*

Typ Hersteller Seriennummer

Schutzklasse Bemerkung Kostenstelle

Abteilung

* Prüfintervall: zusätzlich bei Prüfgeräten mit Datenbankerweiterung SECUTEST DB+ (Z853R) bzw. Merkmal KB01oder SECUTEST DB comfort (Z853S)

bzw. Merkmal KD01

Kunde

Gebäude

Ebene

Raum

Id Bezeichnung Straße

Id Bezeichnung

Gerät

Id Bezeichnung Prüfintervall*

PLZ Stadt

Typ Hersteller Seriennummer

Datenbank

manuelle

Id Bezeichnung

Messung 1 Messung 2

Messung 3

Liegen-

Id Bezeichnung

schaft

Schutzklasse Bemerkung Kostenstelle

Sequenz

Abteilung Netzverbindung** UDI**

Anz. AWT Typ B** Anz. AWT Typ BF** Anz. AWT Typ CF**

* Prüfintervall: zusätzlich bei Prüfgeräten mit Datenbankerweiterung SECUTEST DB+ (Z853R) bzw. Merkmal KB01oder SECUTEST DB comfort (Z853S)

bzw. Merkmal KD01

** nur bei SECUTEST PRO BT comfort oder mit Datenbankerweiterung SECUTEST DB comfort (Z853S) bzw. Merkmal KD01:

zusätzliche Eingabemöglichkeit von Medizinischem Gerät (ME-Gerät) sowie weiteren Parametern wie UDI und Anwendungsteilen

ME-Gerät**

Hinweis

Ausgegraute Datenbankelemente

Auf Geräten, die keine Freischaltung für die Optionen „Erweiterte Datenbankstruktur“ Z835R bzw. Merkmal KB01 (= Liegenschaft, Gebäude, Ebene, Raum) oder SECUTEST DB comfort Z853S bzw. Merkmal KD01 (Medizinische elektrische Geräte) existiert, werden die entsprechenden Elemente ausgegraut dargestellt.

UDI = Unique Device Identification)

Bild 4 Datenbankstruktur

Prüfstruktur – Hierarchie der Objektebenen bei SECUTEST PRO und SECULIFE ST BASE(25) oder bei Geräten mit Datenbankerweiterung Z853R oder Merkmal KB01

Bild 5 Datenbankstruktur bei Prüfgeräten mit Merkmal KB01

GMC-I Messtechnik GmbH 15

5.3 Dateneingabe

Hinweis

Zeichen von rechts löschen

ESC

HELP

MEM

Umschaltung zwischen Groß-

Cursor nach links

Eingabe übernehmen

Kleinschreibung und Symbole

Umschaltung zwischen

Cursor nach unten

Zeichen an Cursorposition

Eingabe verlassen,

Cursor nach rechts

Anzeigefeld

Ta st en fe ld

in Anzeigefeld übernehmen

ohne zu übernehmen

Cursor nach oben

Tasten- und Anzeigefeld

Eingabe übernehmen*

Anzeigefeld

Ta st en fe ld

Zeichen von rechts löschen*

* auch über zugeordneten Softkey

➭ Einmaliges Drücken auf die

Hochstelltaste schaltet für das folgende Zeichen auf Großschreibung um.

➭ Längeres Drücken auf die

Hochstelltaste schaltet auf Dauergroßschreibung um.

➭ Durch Druck ins Anzeige-

feld an eine bestimmte Stelle im bereits eingegebenen Text kann der Cursor beliebig positioniert werden.

Übersicht Keyboardeingabe über Softkeytasten bei SECUTEST BASE(10)

Übersicht Keyboardeingabe über Touch-Keyboard bei SECUTEST PRO (Merkmal E01)

5.3.1 Keyboardeingabe über Softkeys oder externe Tastatur

Durch Anwahl von ID oder anderer Objektparameter wird jeweils eine Schreibmaschinentastatur eingeblendet, die eine Eingabe von alphanumerischen Zeichen über die Festfunktionstasten sowie die Softkeys ermöglicht. Alternativ können Sie Eingaben auch über eine angeschlossene USB-Tastatur oder über Barcodescanner vornehmen.

Das Layout des Keyboards können Sie im SETUP an die Landessprache anpassen: SETUP 2/3 > Kultur > Tastaturlayout (für alphanum. Eingaben)

Zum Betrieb einer externen USB-Tastatur am SECUTEST... müssen die Einstellungen für die Tastaturbelegung im Setup für „Tastaturlayout“ unbedingt mit der angeschlossenen Tastatur übereinstimmen.

Vorgehensweise (Beispiel Bezeichnung eines Geräts):

1 Schalten Sie die Tastatur über die Taste abc (Abc, ABC,

Symb) auf Groß-, Kleinschreibung oder Sonderzeichen um.

2 Wählen Sie das gewünschte alphanumerische Zeichen oder

eine Zeilenschaltung über die Cursortasten links/rechts und oben/unten aus. Längeres Drücken auf eine der Cursortasten beschleunigt den Auswahlcursor.

3 Durch Drücken auf die Taste wird das jeweilige Zeichen in

das Anzeigefeld übernommen.

4 Wiederholen Sie die Schritte 1 bis 3 sooft, bis die komplette

Bezeichnung im Anzeigefeld steht.

5 Änderungen an der Bezeichnung im Anzeigefeld können Sie

nachträglich vornehmen, indem Sie die untere Tastatur über die Taste ausblenden. Sie können jetzt die Cursorposition verändern, um einzelne Zeichen zu löschen.

6 Durch Drücken auf den grünen Haken wird der Wert im

Anzeigefeld übernommen.

5.3.2 Dateneingabe über Touch-Keyboard (nur SECUTEST PRO bzw. Prüfgerät mit Merkmal E01)

Das Touch-Keyboard ermöglicht die komfortable Eingabe von Daten und Kommentaren, Auswahl von Parametern, Parameterdirektwahl, wobei die Menü-Steuerung alternativ weiterhin über Softkeys erfolgen kann.

16 GMC-I Messtechnik GmbH

Bedeutung der Symbole der Bedienerführung – Datenbankverwaltung

Symbol Bedeutung

Haup-

Unter-

tebene

ebene

Speichermenü Seite 1 von 3

Seitenwechsel zur Menüauswahl Cursor OBEN: blättern nach oben Cursor UNTEN: blättern nach unten Cursor RECHTS: Baum aufklappen Cursor LINKS: Baum schließen

Speichermenü Seite 2 von 3

Seitenwechsel zur Menüauswahl Strukturelement hinzufügen

Angewähltes Strukturelement oder Messung löschen

Strukturelement bearbeiten (ID, Bezeichnung, Bemerkung ...)

Strukturelement verschieben (Option SECUTEST DB comfort, Merkmal KD01) Bei Anwahl einer Messung: Messwerte einblenden

Details der Messergebnisliste einblenden

Details der Messergebnisliste ausblenden

Speichermenü Seite 3 von 3

Seitenwechsel zur Menüauswahl Nach ID, Text oder UDI suchen > Vollständige Ident-

nummer (ID) oder Text (ganzes Wort) eingeben

Nach Identnummer suchen: > vollständige Identnummer eines Prüfobjekts eingeben

Suchergebnis bestätigen

Einblenden der Strukturbezeichnung

Ausblenden der Strukturbezeichnung

5.4 Prüfstruktur im Prüfgerät anlegen, in der Struktur navigieren und Messwerte einblenden

zum Folgemenü (Seite 2/3) blättern

Menü Objektauswahl – Seite 1/3

ESC

HELP

MEM

ESC

HELP

MEM

ESC

HELP

MEM

Auswahl von Kunden oder Geräten

zum Folgemenü (Seite 3/3) blättern

Menü Objektverwaltung – Seite 2/3

Neues ME-Gerät (medizinisches Gerät) oder Gerät

Gerät/Kunde bearbeiten

Objekt verschieben

zum Folgemenü (Seite 1/3) blättern

Menü Objektsuche – Seite 3/3

Suche durch Eingabe von Text

Suche durch Eingabe von IDs

Bezeichnung und ID zum ausgewählten Gerät einblenden

MEM 1/3

MEM 2/3

MEM 3/3

zum Folgemenü (Seite 2/3) blättern

Menü Messauswahl – Seite 1/3

ESC

HELP

MEM

Auswahl von Messungen

Rücksprung (eine Hierarchieebene höher)

MEM 1/3

zu einem ausgewählten Kunden anlegen

bzw. schließen von geöffneten Baumzweigen

Rücksprung (eine Hierarchieebene höher) bzw. schließen von geöffneten Baumzweigen

Messwerte einer ausgewählten Prüfung einblenden

1: Prüfablauf nach Norm (Symbol orange) 2: Einzelmessung (Symbol grün)

Hinweis: Ausgegraute Datenbankelemente siehe Seite 15

Entweder „Gewählten Kunden, (ME-)Gerät oder Messung löschen“ oder „Gewähltes Objekt mit allen untergeordenten Objekten/Messungen löschen“

Übersicht über die Bedeutung der Symbole zur Objekterstellung – Navigation innerhalb der Prüfstrukturen

Bild 6 Übersicht über die Navigation, Objektverwaltung und Objektsuche in der Datenbank

GMC-I Messtechnik GmbH 17

5.4.1 Allgemeine Vorgehensweise zur Prüfstrukturerstellung

Nach Anwahl über die Taste MEM finden Sie auf drei Menüseiten (1/3, 2/3 und 3/3) alle Einstellmöglichkeiten zur Erstellung einer Baumstruktur. Die Baumstruktur besteht aus Strukturelementen, im Folgenden auch Objekte genannt.

Ergebnisse von Messungen/Prüfungen können ausschließlich unter den Strukturelementen vom Typ „Gerät“ oder „ME-Gerät“ abgespeichert werden – diese werden im Folgenden auch „Prüfobjekt“ genannt.

Position zum Hinzufügen eines neuen Objekts wählen

➭ Verwenden Sie die Tasten oder , um die gewünschten

Strukturelemente anzuwählen.

➭ Mit können Sie in die Unterebene wechseln, sofern diese

existiert oder eine Verzweigung öffnen.

➭ Mit schließen Sie den geöffneten Zweig oder steigen in der

Hierarchie auf.

Neues Objekt anlegen

➭ Mit blättern Sie zur zweiten Menüseite (MEM 2/3). ➭ Durch Drücken auf NEW kann ein neues Objekt angelegt wer-

den. Je nach Position innerhalb der Hierarchie werden Ihnen nur die jeweils möglichen Objekttypen vorgeschlagen. Je nach Objekttyp müssen Sie hierzu mindestens eine ID-Nr. über die Keyboardeingabe vorgeben. Werden nicht alle Pflichtfelder (diese sind jeweils rot markiert) angelegt, so erscheint eine Fehlermeldung.

➭ Anschließend drücken Sie auf den grünen Haken, um

die eingegebenen Werte zu übernehmen. Die Anzeige springt zurück in die übergeordnete Ebene.

Objekt verschieben (Option SECUTEST DB comfort, Merkmal KD01)

➭ Mit blättern Sie zur ersten Menüseite (MEM 1/3). ➭ Wählen Sie das zu verschiebende Objekt (zusammen mit Un-

terobjekten) über die Cursortasten aus.

➭ Mit blättern Sie zur zweiten Menüseite (MEM 2/3). ➭ Drücken Sie hier das Symbol MOVE. ➭ Wählen Sie hier die Position über die Cursortasten aus, an der

das zu verschiebende Objekt eingefügt werden soll und bestätigen Sie diese durch drücken auf den grünen Haken.

Objekt bearbeiten – Beschreibung oder ID-Nr. eines bereits angelegten Objekts ändern

➭ Mit blättern Sie zur ersten Menüseite (MEM 1/3). ➭ Markieren Sie das Strukturelement, dessen Bezeichnung ge-

ändert werden soll.

➭ Mit blättern Sie zur zweiten Menüseite (MEM 2/3). ➭ Drücken Sie auf das Symbol EDIT. ➭ Wählen Sie den Parameter aus, dessen Beschreibung geän-

dert werden soll. Die Keyboardeingabe öffnet sich automatisch. ➭ Ändern Sie die eingeblendete Bezeichnung und bestätigen

Sie diese.

Schnellbefehl: Objekt bearbeiten

(Option Merkmal E01 (Touch

Screen) und SECUTEST DB comfort, Merkmal KD01)

➭ Halten Sie einen Punkt im Feld der Detaildarstellung im Start-

bildschirm eines Prüfablaufs solange gedrückt, bis der Aktivi-

tätsbalken zu blinken beginnt. ➭ Mit Aufheben des Fingerdrucks öffnet sich automatisch das

Menü „Bearbeiten“ eines Geräts/ME-Geräts. ➭ Nach Eingabe oder Änderung von Daten gelangen Sie durch

bestätigen mit dem grünen Haken automatisch zurück zum

Startbildschirm.

Schnellbefehl: Objekt verschieben (Option Merkmal E01 (Touch Screen) und SECUTEST DB comfort, Merkmal KD01)

➭ Halten Sie das zu verschiebende Objekt in der Baumdarstel-

lung im Startbildschirm eines Prüfablaufs solange gedrückt, bis der Aktivitätsbalken zu blinken beginnt.

➭ Mit Aufheben des Fingerdrucks gelangen Sie automatisch in

die Datenbankansicht (MEM) und hier ins Menü „Verschieben“.

➭ Wählen Sie jetzt die Position über die Cursortasten aus, an der

das zu verschiebende Objekt eingefügt werden soll.

➭ Mit Bestätigung durch den grünen Haken gelangen Sie auto-

matisch zurück zum Startbildschirm.

18 GMC-I Messtechnik GmbH

5.4.2 Suche von Strukturelementen

Hinweis

 

➭ Mit blättern Sie zur ersten Menüseite (MEM 1/3).

Markieren Sie das Strukturelement, von dem die Suche aus

➭

gestartet werden soll.

➭ Mit blättern Sie zur dritten Menüseite (MEM 3/3). ➭ Für Textsuche drücken Sie auf das Textsymbol. ➭ Für die Suche nach einer ID-Nr. drücken Sie auf das ID-Sym-

bol. Hier existieren drei Eingabemöglichkeiten: – Eingabe über die Softkeytasten – Eingabe über eine angeschlossene USB-Tastatur – Eingabe über Barcode- oder RFID-Scanner

In beiden Fällen öffnet sich die Keyboardeingabe automatisch. ➭ Mit Bestätigung der Eingabe startet die Suche.

Nur genaue Übereinstimmungen werden gefunden, keine Wildcards, case sensitive.

Das gefundene Objekt wird invers dargestellt. ➭ Werden mehrere Objekte gefunden, die zur gesuchten Zei-

chenfolge passen, dann können Sie mit den Pfeiltasten zwischen den verschiedenen Fundstellen umschalten.

➭ Durch Druck auf das Lupensymbol können Sie die zugehörige

Bezeichnung und ID-Nr. ein- oder wieder ausblenden lassen.

5.4.3 Messwerte gespeicherter Prüfungen einblenden

➭ Wechseln Sie zur Datenbankansicht über die Taste MEM.

➭

Mit blättern Sie zur ersten Menüseite

➭ Entweder Sie wählen das gewünschte Objekt (ID-Nummer)

über die Cursortasten aus oder suchen diesen wie in Kap.

5.4.2 beschrieben.

➭ Anschließend markieren Sie die gewünschte Prüfung mit dem

Cursor, je nachdem, ob es sich um Einzelmessungen oder Prüfabläufe handelt: Einzelmessungen: Datum / Messfunktion (17.07.2014 / RISO) Prüfablauf: Datum / Prüfnorm (17.07.2014 / VDE... )

➭ Zur Prüfung der Einzelmessungen eines Prüfablaufs

drücken Sie anschließend auf das Symbol für durchgeführte Messungen. Die Messungen werden aufgelistet.

➭ Wählen Sie die gewünschte Messung über die Cursor-

tasten aus.

Navigation

(MEM 1/3).

➭

Über die nebenstehenden Tasten ist die Ein- bzw. Ausblendung der zugehörigen Messparameter möglich.

➭ Durch Drücken des grünen Hakens verlassen Sie

die Messwerteansicht wieder.

5.4.4 Datenbank löschen

Das Löschen der Datenbank im Prüfgerät kann auf 2 Arten erfolgen:

• Schalterstellung SETUP Seite 1/3 > Datenbank > Löschen

• Taste MEM drücken > mit Cursortaste nach oben scrollen bis Datenbank markiert ist > Softkey DEL drücken.

GMC-I Messtechnik GmbH 19

6 Anschluss des Prüflings

Hinweis

➭ Schließen Sie den Prüfling nach den Schaltbildern der Hilfe-

funktion an.

Der Anschluss des Prüflings an das Prüfgerät ist abhängig von

• der Art des Prüflings:

für direkten Anschluss an die Prüfdose (PD)

für Geräte mit einphasigem Anschluss, auch für Verlängerungsleitungen über Adapter EL1 (wobei EL1 an den Sondenbuchsen P1 angeschlossen ist)

für Festanschluss (an das Versorgungsnetz)

indem das Gehäuse über die Sonde kontaktiert wird (für die Messung des Schutzleiterwiderstands oder bei direktem Messverfahren bei der Berührungsstrommessung)

Messung des Schutzleiterstroms

(nur möglich mit Merkmal I01).

für Anschluss über Adapter:

– bei einphasigen Verlängerungsleitungen über Adapter EL1

(wobei EL1 an den Sondenbuchsen P1 angeschlossen ist)

– bei ein- und dreiphasigen Verlängerungsleitungen

Adapter

– bei Geräten mit 5-poligem CEE-Stecker 16 A

über Differenzstromadapter AT16-DI an Prüfdose

– bei Geräten mit 5-poligem CEE-Stecker 32 A

über Differenzstromadapter AT32-DI an Prüfdose

• seiner Schutzklasse (SK I, SK II oder SK III) oder beliebige Kombinationen von Schutzklassen

VL2E an Prüfdose

über eine Stromzange

über den

Prüffrequenz Alternativ vorgeben

Eingebbarer Frequenz-Sollwert für synthetische Prüfspannung bei allen Ableitstrommessungen der Messart „Alternativ“ mit Einfluss auf folgende Messungen bzw. Drehschalterstellungen:

– Einzelmessungen (grüne Drehschalterebene) – Messungen in werkseitig vordefinierten Prüfabläufen – Messungen in benutzerdefinierten Prüfabläufen (nur mit

Datenbankerweiterung Z853R oder Merkmal KB01)

Den Parameter Prüffreq. Alt. können Sie im Setup einstellen: Setup 1/3 > Alle Messungen > Prüffreq. Alt.

6.3 Anschlussart manuell vorgeben bei Einzelmessungen

Bei Einzelmessungen erfolgt keine automatische Erkennung der jeweiligen Anschlussart (z. B. Prüfdose oder Festanschluss (Spannungsmesseingänge)). Die Anschlussart ist manuell vorzugeben.

➭ Wählen Sie die Parametereinstellungen.

Der Prüfling muss für alle Messungen eingeschaltet sein. Schalter, Relais, Temperaturregler usw. sind dabei zu berücksichtigen.

Als Standardvoreinstellung berücksichtigt der Programmablauf, dass der Stecker des Prüflings an der Prüfdose gesteckt ist.

6.1 Differenzstromüberwachung

Das Prüfgerät verfügt zu Ihrer Sicherheit über eine dauernde Überwachung des Differenzstromes. Überschreitet der Differenzstrom einen definierten Grenzwert, so werden alle Messprozesse gestoppt und eine eventuell durchgeschaltete Netzspannung von der Prüfdose getrennt. Dieser Grenzwert läßt sich in der Schalterstellung SETUP in zwei Stufen einstellen:

Setup 1/3 > Alle Messungen > Fehlerstromschutz >

10 mA

/30 mA

6.2 Referenzspannung L-PE und Prüffrequenz Alternativ

Referenzspannung L-PE vorgeben

Die (Netz-) Referenzspannung ist die Spannung, auf die die Messwerte der Ableitströme normiert werden.

Diese wird bei Ableitströmen zur rechnerischen Anpassung der Strommesswerte auf die vorgegebene Spannung verwendet.

Messungen mit Netzspannung an der Prüfdose: Der Einstellwert hat keinen Einfluss auf die Spannung, mit der der Prüfling über die Prüfdose des SECUTEST versorgt wird.

Ableitstrommessungen mit Methode „Alternativ“: Der Sollwert der synthetischen Prüfspannung wird von dem hier angegebenen Wert abgeleitet.

➭ Durch Wahl des Parameters Messart erhalten Sie eine Liste der

möglichen Anschlussarten.

➭ Wählen Sie eine Anschlussart aus.

Die einmal gewählte Anschlussart bleibt für alle folgenden Prüfungen bis zur nächsten Änderung festgelegt.

6.4 Anschlussart/Schutzklasse manuell vorgeben bei automatischen Prüfabläufen

Soweit das Prüfgerät die jeweilige Anschlussart oder Schutzklasse nicht automatisch erkennen kann, ist der Anschlussvorschlag zu überprüfen und die Anschlussart bzw. Schutzklasse ggf. manuell vorzugeben.

➭ Drücken Sie die nebenstehende Taste Sel, um die

Klassifiz. Parameter angezeigt zu bekommen.

➭ Durch Wahl des Parameters Schutzklasse oder An-

schlussart erhalten Sie jeweils eine Liste der möglichen Einstel-

lungen.

➭ Wählen Sie den jeweiligen Parameter aus. ➭ Bestätigen Sie nochmals die Klass.-Param. (Klassifizierungspa-

rameter). Die Anschlussart wird mittig in der Kopfzeile eingeblendet. Das Symbol der jeweiligen Schutzklasse wird rechts von der Anschlussart eingeblendet.

Die einmal gewählte Anschlussart bzw. Schutzklasse bleibt für alle folgenden Prüfungen bis zur nächsten Änderung festgelegt.

Die Referenzspannung können Sie im Setup einstellen: Setup 1/3 > Alle Messungen > Ref.spannung L-PE

20 GMC-I Messtechnik GmbH

6.5 Besondere Bedingungen

Hinweis

Achtung!

Geräte der Schutzklasse II mit Netzstecker der Schutzklasse I

Sofern der Prüfling einen Schutzkontaktstecker der Schutzklasse I besitzt, das Gerät elektrisch aber Schutzklasse II entspricht, erkennt das Prüfgerät Schutzklasse I. Sie müssen in diesem Fall den Parameter Schutzklasse I auf II umstellen.

Überprüfung mehrerer Schutzleiterverbindungen durch die Funktion „automatische Erkennung des Messstellenwechsels“

Das Prüfgerät erkennt während der Schutzleitermessung, ob der Schutzleiter mit der Prüfsonde P1 kontaktiert ist, und zeigt die beiden möglichen Zustände durch unterschiedliche Signaltöne an.

Diese Funktion ist in der Schalterstellung SETUP, im Untermenü „Autom. Messungen“ über den Parameter „Auto Messstelle“ einstellbar.

Schutzleiter- und Isolationswiderstandsmessung bei fest installierten Prüflingen

Schalten Sie vor Anschluss des Prüfgeräts das Netz des Prüflings frei!

➭ Entfernen Sie die Netzanschlusssicherungen im Prüfling und

trennen Sie den Anschluss des Neutralleiters N im Prüfling auf.

Berührungsstrommessung (Spannungsfreiheit)

Achten Sie darauf, dass die abgetasteten Teile nicht zufällig geerdet sind.

6.6 2. Prüfsonde (nur SECUTEST PRO bzw. Merkmal H01)

Sofern Ihr Prüfling nicht über einen länderspezifischen Netzanschlussstecker verfügt, der in die Prüfdose des SECUTEST passt oder sofern es sich um einen fest installierten Prüfling handelt, ermöglicht die 2. Prüfsonde in Verbindung mit der ersten Prüfsonde die 2-Pol-Messung (Dual-Lead-Messung) von RPE, RISO und Ersatzableitstrom.

Messungen mit Prüfsonde 1 gegen Prüfsonde 2 (P1 – P2) sind galvanisch vom Netz getrennt. An der Prüfdose liegt keine Spannung an.

Beachten Sie, dass bei der Isolationsmessung die maximale Prüfspannung von 500 V zwischen den Sonden anliegen kann.

6.7 Anschlussaufforderungen

Wird eine Einzelmessung (grüne Drehschalterpositionen) gestartet oder ein bestimmter (integrierter) automatischer Prüfablauf (orange Drehschalterpositionen), so wird geprüft, ob alle hierfür benötigten Sonden- und Messleitungsanschlüsse (je nach Ausbaustufe Ihres SECUTEST...) belegt sind – falls nicht bereits geschehen, werden Sie dazu aufgefordert, Sonden, Messleitungen oder Prüfadapter mit dem SECUTEST... zu verbinden.

Es wird hierbei nur überprüft, ob die entsprechenden Buchsen belegt sind – stellen Sie in jedem Fall sicher, dass das für die gewählte Messart/Anschlussart passende Zubehör angeschlossen ist.

6.8 Anschlussprüfungen durch das Prüfgerät

Folgende Messungen werden automatisch bei Anschluss des Prüflings am Prüfgerät durchgeführt:

• Erkennung von Sonden/Messleitungen Während der Einzelmessungen/automatischen Prüfabläufe wird geprüft, ob die für die Messung/Sequenz erforderlichen Messanschlüsse belegt sind.

Prüflingsanschlusserkennung

•

(nur bei länderspezifischer Ausführung*) In Drehschalterposition AUTO/A1-A8 wird (falls entsprechend konfiguriert) automatisch die Anschlussart „Prüfdose“ gewählt, wenn ein Netzstecker in der Prüfdose erkannt wird.

• Schutzklassenerkennung

(nur bei länderspezifischer Ausführung *): In Drehschalterpos. AUTO/A1-A8 wird (falls entsprechend konfiguriert) je nach erkanntem Netzstecker automatisch Schutzklasse I oder II gewählt.

• Kurzschlusskontrolle Vor Aufschalten von Netzspannung auf den Prüfling: Prüfung auf Kurzschluss zwischen L und N bzw. L/N und PE. Zusätzlich ggf. als „Kontrollprüfschritt“ in autom. Prüfabläufen.

•

Einschaltkontrolle

(Prüfung, ob

Prüfling

ein- oder ausgeschaltet ist)

Automatisches Erkennen von Zuständen beim Anschluss von Prüflingen und Sonden

Kontrollfunktion Bedingung Kurzschlusskontrolle Kurzschluss / Anlauf-Prüflingstrom R ≤ 2,5 Ω **

kein Kurzschluss (AC-Prüfung) R > 2,5 Ω **

Leerlaufspannung Einschaltkontrolle EIN (Prüfling passiv) R < 250 kΩ

Leerlaufspannung

Sondenkontrolle keine Sonde R > 2 MΩ

Schutzklassenerkennung

Sicherheitsabschaltung *

löst aus bei folgenden Differenzströmen (wählbar) löst aus bei folgenden Sondenströmen

Anschlusskontrolle (nur bei länderspezifischer Ausführung *) Kontrolle, ob der Prüfling an der Prüfdose angeschlossen ist.

Isolationskontrolle

PENetz – PEDose: Leerlaufspannung

Überstromabschaltung

Abschaltung bei dauerndem Stromfluss über die Prüfdose bei: Unsere Prüfgeräte SECUTEST BASE(10) und PRO ermöglichen die aktive Prüfung von Geräten mit einem Nennstrom (Laststrom) von bis zu 16 A. Die Prüfdose des jeweiligen Prüfgeräts ist hierzu mit 16 A-Sicherungen ausgestattet und das Schaltvermögen der internen Relais beträgt ebenfalls 16 A. Anlaufströme bis 30 A sind zulässig. Bei Prüflingen, bei denen ein höherer Anlaufstrom als 30 A zu vermuten ist, empfehlen wird unbedingt die Anwendung eines Prüfadapters für größere Anlaufströme: z. B. Prüfadapter der Serie AT3

* gilt bei ** gilt ab Version 1.7.0; vorherige Bedingung ≤ 1,5 Ω bzw. > 1,5 Ω

U0 4,3 V, Kurzschlussstrom IK < 250 mA

U0 230 V AC, Kurzschlussstrom IK < 1,5 mA

(nur bei länderspezifischer Ausführung *)

Schutzleiter vorhanden: SK I R < 1 Ω

bei Ableitstrommessung > 10 mA

bei Schutzleiterwiderstandsmessung > 250 mA

Netzleitung des Prüflings vorhanden R < 1 Ω

Netzleitung des Prüflings fehlt R > 10 Ω

Prüfling gut isoliert aufgestellt R ≥ 500 kΩ

Prüfling schlecht isoliert aufgestellt R < 500 kΩ

U0 500 V DC, IK < 2 mA

M7050

mit Merkmal B00, B09 und B10

AUS (Prüfling aktiv) R > 300 kΩ

Sonde erkannt R < 500 kΩ

Schutzleiter fehlt: SK II R > 10 Ω

> 10 mA / > 30 mA

I > 16,5 A

Eine Liste der möglichen Prüflingsanschlüsse in Abhängigkeit von der Messart finden Sie im Kapitel 11.2.

* Sicherheitsabschaltung Ab 10 mA (umschaltbar auf 30 mA) Differenzstrom wird innerhalb von 100 ms automatisch abgeschaltet. Diese automatische Abschaltung findet bei der Ableitstrommessung mit Zange oder Adapter nicht statt!

GMC-I Messtechnik GmbH 21

7 Hinweise zum Speichern von Einzelmessungen

und Prüfabläufen

Am Ende jeder Prüfung können Sie die Messergebnisse unter einer ID (Identnummer) abspeichern, die dem jeweiligen Prüfobjekt (= Gerät oder ME-Gerät) eindeutig zugeordnet werden kann. Je nach Ausgangslage, d. h. ob bereits eine Prüfstruktur bzw. Datenbank vorhanden ist oder ob eine ID bereits angelegt ist, gibt es folgende unterschiedliche Vorgehensweisen bei der Speicherung:

Variante 1 – Vorauswahl einer hinterlegten ID

Sie haben bereits eine Prüfstruktur im Prüfgerät angelegt oder mithilfe der Protokolliersoftware geladen.

Sie rufen vor dem Beginn der Messung durch Drücken der Taste MEM die Datenbankansicht auf. Anschließend markieren Sie das Prüfobjekt bzw. seine ID innerhalb der Prüfstruktur durch Drücken der entsprechenden Cursortasten. Sie verlassen die Datenbankansicht (MEM Navigation) wieder durch Drücken von MEM und starten die Messung. Am Ende der Messung drücken Sie die Taste Speichern unter . Die Anzeige wechselt zur Ansicht SPEI- CHERN. Die ID erscheint grün bzw. orange hinterlegt. Zum Abschluss des Speichervorgangs drücken Sie nochmals die Taste Speichern .

Variante 2 – Eingabe einer hinterlegten ID am Ende der Prüfung

Sie haben bereits eine Prüfstruktur im Prüfgerät angelegt oder mithilfe der Protokolliersoftware ETC Sie führen die Messung durch, ohne die Datenbank zuvor aufzurufen. In der Datenbank war zuvor kein Prüfobjekt angewählt. Am Ende der Messung drücken Sie die Taste Speichern unter . Es erscheint der Hinweis „Kein Prüfobjekt selektiert!“ Drücken Sie die Tas te ID. Es öffnet sich die Softkeytastur. Sofern Sie hier eine ID eingeben, die in der Datenbank bereits angelegt ist, öffnet sich die Datenbankansicht (MEM Navigation) automatisch, wobei die ID des Prüfobjekts invers erscheint. Bestätigen Sie die Angabe durch Anklicken von . Die Anzeige wechselt zur Ansicht SPEICHERN. Die ID erscheint grün bzw. orange hinterlegt. Zum Abschluss des Speichervorgangs drücken Sie nochmals auf die Taste Speichern .

Variante 3 – Eingabe einer neuen ID am Ende der Prüfung

Sie haben noch keine Prüfstruktur im Prüfgerät angelegt oder die ID ist in dieser noch nicht enthalten. Am Ende der Messung drücken Sie die Taste Speichern unter . Es erscheint der Hinweis „Kein Prüfobjekt selektiert!“ Drücken Sie die Taste ID zur Eingabe der Identnummer des Prüfobjekts. Es öffnet sich die Softkeytastur.

Sofern Sie hier eine ID eingeben, die in der Datenbank noch nicht angelegt ist, erscheint die Frage, ob Sie ein neues Prüfobjekt anlegen wollen.

– Auswahl : Sofern Sie auf klicken, wechselt die Anzeige zur

Ansicht SPEICHERN. Die ID erscheint grün bzw. orange hinterlegt. Zum Abschluss des Speichervorgangs drücken Sie nochmals auf die Taste Speichern .

– Auswahl : Sofern Sie auf klicken, gelangen Sie zur Daten-

bankansicht (MEM Navigation). Sie können auf die Folgeseite Objekte bearbeiten 2/3 durch Anklicken auf einen neues Prüfobjekt anlegen. Klicken Sie hierzu auf . Die möglichen Objekttypen werden eingeblendet. Drücken Sie auf Gerät. Die von Ihnen neu vorgegebene ID wird hinter dem Parameter ID rot markiert eingeblendet. Bestätigen Sie die Angabe durch Anklicken von . Die Anzeige wechselt zur Datenbankansicht (MEM Navigation). Das neu angelegte Prüfobjekt erscheint in der Struktur invers markiert. Drücken Sie auf MEM, um zur Ansicht SPEICHERN zurückzugelangen. Die ID erscheint grün hinterlegt. Zum Abschluss des Speichervorgangs drücken Sie nochmals auf die Taste Speichern .

– Auswahl ESC: Sofern Sie keine Messwerte speichern wollen, drü-

cken Sie zweimal ESC um zur Messansicht zu gelangen. Nochmaliges Drücken von ESC führt zur Frage, ob Sie die Messpunkte löschen wollen, um ohne Speicherung mit der Messung fortzufahren.

geladen.

wechseln und

7.1 Funktion Quick Edit – QEDIT (Option SECUTEST DB comfort bzw. Merkmal KD01)

QuickEdit ist immer dann verfügbar, wenn Sie zum Speichern von Messergebnissen nach einer Prüfobjekt-ID suchen und diese in der Datenbank noch nicht exisitert.

Folgende Möglichkeiten zur Suche bestehen: – Über den ID-Softkey im Prüfablauf (AutoTest) oder im Spei-

chern-Menü des manuellen Tests

– ID-Suche über ID-Softkey auf der Seite 3 von 3 der Daten-

bank MEM

– Einlesen einer Prüfobjekt-ID über den Barcode- oder RFID-

Leser.

Wird die gesuchte ID nicht gefunden, erscheint folgende Frage. Für die Neuanlage können Sie zunächst zwischen (Standard-)Prüfobjekt (Symbol ) oder medizinischem Prüfobjekt „neues ME-Gerät“ (Symbol „Äskulapstab “) wählen durch Drücken der Taste (1).

Wenn Sie QEDIT (Funktion Quick Edit) Taste (2) ausgewählt haben (grün hinterlegt, nicht durchgestrichen), gelangen Sie mit Bestätigung durch direkt in das Eingabefenster der Speicherverwaltung zur Anlage des Prüfobjekts und Eingabe weiterer Attribute.

Mit Bestätigung durch bank eingeblendet. Durch nochmaliges Drücken der Taste Speichern werden die Messergebnisse gesichert.

wird die Position der ID in der Daten-

22 GMC-I Messtechnik GmbH

8 Einzelmessungen

Status der Messung – Aktivitätsbalken

Messung steht (statische Linien)

Messung läuft (Zwischenraum wird aufgefüllt, pulsierend)

Parameter wählen

Messansicht Einzelmessung

ESC

HELP

MEM

Messart/Anschlussart einstellen

Prüfstrom einstellen

Offset auf 0

zurücksetzen

Offset

Prüfstrom

Messart/Anschlussart

Messung – starten – stoppen

Sonden/Sensoren:

grün

= am Prüfgerät angeschlossen

aktueller Messwert

Parameterseiten blättern

ESC

HELP

MEM

Messparameter direkt anwählen

Änderungen übernehmen

Messparameteranzeige Einzelmessung

und Rücksprung zur Messansicht

aktuelle/maximale Anzahl der Parameterseiten

ESC: Änderungen verwerfen

und Rücksprung zur Messansicht

eingestellter Parameterwert

auswählbarer Parameter

Zeichen links

ESC

HELP

MEM

Ziffer an Cursorposition

Cursor nach links

vom Cursor in der Anzeige löschen

Eingabe übernehmen

Cursor nach oben

Cursor nach unten

& verlassen v. Keyboard

Eingabe verwerfen

& verlassen von Keyboard

übernehmen

Cursor nach rechts

Tastatur einblenden > Ziffern auswählen/übernehmen

/ Tastatur ausblenden > Anzeigewert bearbeiten

Numerische Eingabe (bei den Parametern UISO(soll), Offset ...) über Softkeytasten bei SECUTEST BASE(10)

Zeichen links vom Cursor in der Anzeige löschen*

Eingabe übernehmen & verlassen v. Keyboard*

Numerische Eingabe (bei den Parametern UISO(soll), Offset ...) über Touch-Keyboard bei SECUTEST PRO (Merkmal E01)

* auch über zugeordneten Softkey

8.1 Allgemeines

• Mit dem Drehschalter wird die gewünschte Messung über die grüne Schaltermarkierung und den grünen Kreisbogen ausgewählt.

• Parametriert und konfiguriert wird die jeweilige Messung über die Softkeys. Zu den Parametereinstellungen gelangen Sie über den Softkey mit dem nebenstehenden Symbol.

• Der in der Fußzeile der Messansicht jeweils eingeblendete Parameter Messart kann über die nebenstehende Taste direkt verändert werden, ohne die Messansicht verlassen zu müssen.

• Die Auswahl der kann über die nebenstehende Taste direkt verändert werden, ohne die Messansicht verlassen zu müssen.

• Für Einzelmessungen kann kein Grenzwert vorgegeben werden, somit erfolgt auch keine Bewertung.

Polarität

für Netzspannung an Prüfdose

• Vor jeder Messung werden Kontrollen ausgeführt, um einen reibungslosen Ablauf zu gewährleisten und den Prüfling nicht zu beschädigen.

• Einzelmessungen können gespeichert werden. Hierbei ist die Zuordnung einer Identnummer möglich.

• Einzelmessungen können zu Messreihen zusammengefasst werden.

• Das Netz kann per Vorauswahl in den Parametereinstellungen in unterschiedlichen Polungen auf

den Prüfling

aufgeschaltet werden.

Bild 7 Konfiguration der Einzelmessungen (Parametereingabe und -Anzeige)

GMC-I Messtechnik GmbH 23

8.2 Bedeutung der Symbole der Bedienerführung

Hinweis

 

Sym-

Softkeyvarianten Einzelmessung

bol

Parameter einstellen

geänderte Parameter übernehmen, Speicherort bestätigen

Bestätigt Meldungen in Prüfungen/Messungen bzw. setzt den Prüfablauf fort

Messung abbrechen

Direktwahltaste zum Einstellen der Messart

Aktuell gewählte Polung „L-N“ Tastendruck wechselt die Polung

Aktuell gewählte Polung „N-L“ Tastendruck wechselt die Polung

Direktwahltaste zum Einstellen des Prüfstroms bei der Schutzleitermessung

U+

Direktwahltaste zum schrittweisen Verändern der Span-

U–

nung (jeweils um 10 V) bei der Isolationsmessung Bewertung starten – Messwert aufnehmen. Mit jedem

Druck auf diesen Softkey wird ein weiterer Messwert gespeichert und die Zahl inkrementiert.

Die Identnummer, unter der die Messung/en gespeichert werden soll/en, kann hier eingegeben werden.

Gültige Messwerte einer Messung sind vorhanden. Diese Messung kann abgespeichert werden.

Messdaten speichern unter (mit Anzeige des Speicherorts/ID oder Neueingabe einer anderen als der vorausgewählten ID)

Messdaten zum PC senden, z. B. zur Speicherung in der Protokolliersoftware IZYTRON .IQ (Funktion Push/Print), Beschreibung siehe Online-Hilfe zur IZYTRON .IQ

Messwerte durchgeführter Messungen einblenden

Lupensymbol: Details der Datenbankobjekte oder ausgewählten Messungen einblenden (+) / ausblenden (–)

8.3 Letzte Messwerte einblenden

1 Starten Sie die Messung über die Taste START/STOP.

Das Symbol rechts erscheint und listet auf, wieviele Messungen bereits vorhanden sind.

2 Beenden Sie die Messung über die Taste START/STOP

außer in den Fällen, wo ohnehin eine feste Messzeit vorgegeben ist. Das Speichersymbol (Diskette mit Ziffer 1) erscheint und weist darauf hin, dass ein gültiger Messwert vorhanden ist, der abgespeichert werden kann.

3 Drücken Sie jetzt das Speichersymbol (Diskette).

Die Meldung „Kein Prüfobjekt selektiert!“ erscheint.

4 Zur Prüfung der letzten Messwerte drücken Sie

anschließend auf das Symbol für durchgeführte Messungen.Die letzten Messwerte werden eingeblendet.

5 Über die Cursortasten können Sie die gewünschte

Messung auswählen.

6 Über die nebenstehenden Tasten ist die Ein- bzw. Aus-

blendung der zugehörigen Messparameter möglich.

7 Durch Drücken des grünen Hakens verlassen Sie

die Messwerteansicht wieder, um die Messwerte anschließend zu speichern (wie in Kap. 8.4 beschrieben) oder über ESC zur Startansicht zurückzugelangen.

8.4 Messreihen und Speicherung

Einzelmessungen können zu Messreihen zusammengefasst werden. Mit der Speichertaste können die Messwerte abgespeichert, oder Messreihen erzeugt werden. Diese können unter einem Prüfobjekt (Identnummer), der in der Datenbank bereits angelegt wurde (siehe Kap. 5.4.1), abgespeichert werden. Die Speichertaste ändert ihr Aussehen je nach Bedeutung:

Messablauf mit Vorauswahl des Prüfobjekts

1 Aktivieren Sie die Datenbankansicht (MEM Navigation) über die

Tas te MEM.

2 Wählen Sie das Prüfobjekt bzw. seine Identnummer für die

folgenden Messungen über die Cursortasten aus.

3 Kehren Sie zur Messansicht zurück über die Taste MEM

oder START/STOP.

4 Starten Sie die Prüfung über die Taste START/STOP.

Das Symbol rechts erscheint und signalisiert durch 0, dass noch keine Messung aufgenommen bzw. zwischengespeichert wurde.

5 Mit jedem Druck auf die nebenstehende Taste wird der

jeweils aktuelle Messwert zwischengespeichert und die im Symbol angezeigte Ziffer inkrementiert. Auf diese Weise wissen Sie, wieviele Messungen bereits aufgenommen wurden.

6 Beenden Sie die Messung über die Taste START/STOP

außer in den Fällen, wo ohnehin eine feste Messzeit vorgegeben ist. Das Speichersymbol speichern unter (Diskettensymbol mit Anzahl der zwischengespeicherten Messwerte) erscheint.

7 Wenn Sie jetzt das Speichersymbol (Diskette) drücken, wech-

selt die Anzeige zur Kontrolle zum Prüfobjekt in der Datenbankansicht.

8 Nochmaliges Drücken auf das Speichersymbol führt zur

Rückmeldung, dass die Speicherung erfolgreich war. Gleichzeitig wechselt die Anzeige zur Messansicht.

Messablauf mit nachträglicher Prüfobjekteingabe

1 Starten Sie die Messung über die Taste START/STOP.

Das Symbol rechts erscheint und listet auf, wieviele Messungen bereits vorhanden sind.

2 Beenden Sie die Messung über die Taste START/STOP

außer in den Fällen, wo ohnehin eine feste Messzeit vorgegeben ist. Das Speichersymbol (Diskette mit Ziffer 1) erscheint und weist darauf hin, dass ein gültiger Messwert vorhanden

ist, der abgespeichert werden kann. 3 Drücken Sie jetzt das Speichersymbol (Diskette). 4 Sie werden darauf hingewiesen, dass Sie kein Prüfob-

jekt in der Datenbank selektiert haben. 5 Sie haben jetzt 2 Möglichkeiten Ihr Prüfobjekt nach-

träglich über eine in der Datenbank bereits angelegten

ID-Nummer auszuwählen:

– Auswahl der ID-Nummer über Barcodescanner

oder

– Eingabe einer ID-Nummer über die Taste ID. 6 Der Cursor springt jeweils an die Stelle des Prüfobjekts mit der

gewählten ID-Nummer. Sie müssen diese Position nur noch

bestätigen (grüner Haken). 7 Drücken Sie jetzt das Speichersymbol (Diskette).

Die Rückmeldung erscheint, dass die Speicherung erfolgreich

war und die Anzeige wechselt zur Messansicht.

Wird die eingegebene ID-Nummer in der Datenbank nicht gefunden (weil diese noch nicht hinterlegt ist) kann diese neu angelegt werden durch beantworten der Frage mit ja. Der Ablageort ist jedoch nicht wählbar. Die Messung wird unter der zuletzt angewählten Hierarchie abgelegt.

24 GMC-I Messtechnik GmbH

Hinweis

Messungen und Messreihen können nur nach beendeter

Hinweis

Messung abgespeichert werden. Während einer Messung können nur Messwerte zu einem Zwischenspeicher hinzugefügt werden. Kunde, Standort und sonstige Angaben können im Speichermenü nicht verändert werden. Diese müssen in der Datenbank direkt angewählt und angelegt bzw. verändert werden.

Bitte beachten Sie vor dem Speichern von Prüfungen bzw. Messungen im Gerät:

Das Rekalibrierdatum wird ggf. auf Prüfprotokollen ausgedruckt oder beim Export von Prüfdaten zum PC gesendet. Prüfen Sie daher vor beginn Ihrer Arbeit mit Ihrem neuen Prüfgerät das im Prüfgerät hinterlegte Rekalibrierdatum (siehe Seite 12).

8.5 Messung von Schutzleiterwiderständen – RPE

Geräte der Schutzklasse I – Messart PE(PD) - P1 (passiv) – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Schutzleiterwiderstand wird zwischen den Schutzkontakten des Netzsteckers und dem an das Gehäuse angeschlossenen Schutzkontakt gemessen, indem das Gehäuse über die Prüfsonde P1 kontaktiert wird.

Anschlussschaltbild

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messart mit Netz an Prüfdose

Schalter-

stellung

aktiv: PE(PD) - P1

10 A/25 A-RPE-Messungen sind nur bei Netzspannungen von 115 V/ 230 V und Netzfrequenzen von 50 Hz/60 Hz möglich.

Anschluss für 2. Prüfsonde für 2-Pol-Messung nur bei SECUTEST PRO/SE- CULIFE ST BASE(25) (bzw. Gerät mit Merkmal H01)

Nur wählbar, wenn beim Parameter IP(Soll) 10 A~ ausgewählt ist, nur bei SECUTEST PRO/SECULIFE ST BASE (bzw. Gerät mit Merkmal G01)

Nur wählbar bei SECUTEST BASE oder wenn beim Parameter IP(Soll) 200 mA ausgewählt ist.

Messart ohne Netz an Prüfdose

passiv: PE(PD) - P1

PE(Netz) - P1 •• PE(Netz) - P1

Zange P1 - P2 2) •••

Messfunktionen

Ip Prüfstrom

200 mA

Schutzleiterwiderstand

10 A

25 A

•••

•

Anwendung, Definition, Messverfahren

Der Schutzleiterwiderstand ist die Summe folgender Widerstände:

• Widerstand des Leiters der Anschlussleitung oder Geräteanschlussleitung

• Übergangswiderstände der Steck- und Klemmverbindungen

• ggf. Widerstand der Verlängerungsleitung

Messung von RPE an 1-phasigen Verlängerungsleitungen mit EL1 – Messart PE(PD) - P1 (passiv) – Stecker Verlängerungsleitung an Prüfdose – EL1 an Anschlüsse P1

Prinzipschaltbild

Anschlussschaltbild

GMC-I Messtechnik GmbH 25

Geräte der Schutzklasse I Sonderfall Netzspannung an der Prüfdose (zur Prüfung von PRCDs) – Messart PE(PD) - P1 (aktiv) – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Anschlussschaltbild

Messung über Zangenstromsensor an fest installierten Prüflingen – Messart PE(Netz) - P1 Zange – Prüfsonde P1 an Anschlüsse P1 – Zange an COM-V (nur bei SECUTEST PRO bzw. Merkmal I01

mit optionalem Zangenstromsensor)

Prinzipschaltbild

Messung des Prüfstroms durch Umschließen von PE im Netz mit dem Zangenstromsensor und Abtasten des Gehäuses mit der Prüfsonde P1 bei fest installiertem Prüfling der Schutzklasse I

Anschlussschaltbild

Geräte der Schutzklasse I Sonderfall fest installierte Prüflinge – Messart PE(Netz) - P1 – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Schutzleiterwiderstand wird bei fest installierten Prüflingen zwischen dem Schutzkontakt der Netzversorgung und dem an das Gehäuse angeschlossenen Schutzkontakt gemessen, indem das Gehäuse über die Prüfsonde P1 kontaktiert wird.

Anschlussschaltbild

Messbereich an Zange und Parameter im SECUTEST PRO bzw. SECULIFE ST BASE einstellen

Diese Messart ist nur wählbar, falls der Prüfstrom auf 10 A AC eingestellt ist.

SECUTEST PRO Zange SECUTEST PRO

Parameter

Wandlerübersetzung

1 mV : 1 mA

100 mV:1 mA

* nur bei WZ12C

Wandler-

übersetzung

(Schalter*)

1 mV : 1 mA 1 mA... 15 A 0 mA ... 300 A

SECUTEST CLIP

100 mV : 1 mA 0,1...25 mA 0,00 mA ... 3,00 A

Messbereich Anzeigebereich

mit Zange

WZ12C

2-Pol-Messung an fest installierten Prüflingen (nur bei SECUTEST PRO bzw. Merkmal H01) – Messart P1 - P2 – Prüfsonde P1 an Anschlüsse P1 – Prüfsonde P2 an Anschlüsse P2

Prinzipschaltbild

Statt über den Netzstecker des Prüfgeräts wird der PE des Netzanschlusses mit der zweiten Sonde kontaktiert.

26 GMC-I Messtechnik GmbH

Anschlussschaltbild

Achtung!

Gemessen wird jeweils

• zwischen jedem berührbaren leitfähigen Teil des Gehäuses und den Schutzkontakten des Netz-, Gerätesteckers (bei abnehmbarer Netzanschlussleitung) oder dem Schutzleiteranschluss bei fest installierten Geräten.

• als Vierpol-Messung

•bei Geräteanschlussleitungen zwischen den Schutzkontakten des Netzsteckers und den Schutzkontakten des geräteseitigen Anschlusssteckers

•bei Verlängerungsleitungen zwischen den Schutzkontakten des Netzsteckers und den Schutzkontakten der Kupplung

Messparameter für RPE einstellen

Messparameter Messart

(passiv:) PE(PD) – P1

aktiv: PE(PD) –

PE(Netz) – P1

fest angeschl. Prüflinge

P1 – P2

Zange

IP(Soll)

+200 mA (DC) Prüfstrom: positiver Gleichstrom –200 mA (DC) Prüfstrom: negativer Gleichstrom ±200 mA (DC) Prüfstrom: Gleichstrom, der alle 2 s umgepolt wird

200 mA (AC) Prüfstrom: Wechselstrom 10 A (AC) 25 A (AC)

f – nur bei 200 mA (AC)

50 ... 200 Hz Prüffrequenz

Offset

> 0 ... < 2 Ω Nullpunktabgleich für einen ausgewählten Referenzpunkt.

Bedeutung

Prüfung erfolgt zwischen den beiden Schutzleiteranschlüssen der Prüfdose und der Prüfsonde P1

wie PE(PD) – P1, jedoch mit Netzspannung an der Prüfdose, 200 mA AC fließen unmittelbar. Bei +200 mA DC, –200 mA DC und ±200 mA DC fließt ein rampenförmiger langsam steigender DC-Prüfstrom (PRCD Auslösung wird vermieden).

Prüfung erfolgt zwischen dem Erdanschluss des Versorgungsnetzes und der Prüfsonde P1

SECUTEST PRO/SECULIFE ST BASE

(Merkmal H01): 2-Pol-Messung zwischen Prüfsonde 1 und 2, siehe Kapitel 6.6

SECUTEST PRO/SECULIFE ST BASE

(Merkmal G01 und I01):

Prüfstrommessung mit Zangenstromsensor

Prüfstrom 10 A nur Prüfstrom 25 A nur

SECUTEST BASE10 SECULIFE ST BASE25

Geeignet für Prüflingsanschluss per

Prüfdose, EL1 mit Prüfling an Prüfdose, VL2E, AT3-Adapter (AT3-III E, AT3-IIS, AT3-IIS32), AT16DI/AT32DI

Prüfdose (für PRCDs)

Festanschluss

oder

PRO

(Merkmal G01)

(Merkmal G02)

Eingeben und löschen von Offset-Werten

Das Prüfgerät ermittelt den Schutzleiterwiderstand über eine Vierpolmessung. Bei der Verwendung von Messleitungen oder Verlängerungsleitungen, deren ohmscher Widerstand automatisch vom Messergebnis subtrahiert werden soll, existieren zwei Möglichkeiten, diesen als Offset-Wert in der Schalterstellung RPE abzuspeichern:

• Eingabe über die numerische Tastatur

• Übernahme des aktuellen Messwertes über den Softkey

SET OFFSET.

Zur Messwertübernahme gehen Sie wie folgt vor:

➭

Starten Sie die Messung und warten Sie, bis der Messwert stabil ist.

➭ Drücken Sie die Taste

SET OFFSET

. Der Wert wird in das Feld

Offset übernommen.

Der einmal eingegebene oder übernommene Offset-Wert wird dauerhaft gespeichert und von allen zukünftig gemessenen Schutzleiterwiderständen subtrahiert. Dies gilt für Einzelmessungen wie für Messungen in den Schalterstellungen AUTO. In der Kopfzeile wird das Symbol solange in jeder Schalterstellung eingeblendet, bis der Offset über den Softkey CLEAR OFFSET (Schalterstellung R

) wieder gelöscht wird.

Schutzleitermessung mit 25 A AC

Nach IEC 60601 müssen an einer Bürde von 0,1 Ω mindestens 25 A erreicht werden bei einer maximalen Spannung von 0,6 V.

Durch Übergangswiderstände an den Buchsen ist ein Dauerbetrieb der Schutzleiterwiderstandsmessung mit 25 A-Prüfstrom nicht möglich.

Hat das Prüfgerät Raumtemperatur, so ist mindestens eine ununterbrochene Prüfdauer von 15 Sekunden erreichbar. Unter abweichenden Bedingungen wird die erreichbare Prüfdauer möglicherweise verkürzt bzw. die Messung vorher abgebrochen.

Zum Messen des Schutzleiterwiderstandes mit dem Prüfstrom „25 A AC“ sind geeignete Messleitungen mit mindestens 2,5 mm Leiterquerschnitt zu verwenden. Lieferumfang beim SECULIFE ST BASE25: geeignete Prüfsonde mit grüner Knickschutztülle. Für Nachbestellungen empfehlen wir die Prüfsonde SK225A (Z746C). Durch ungeeignetes Zubehör werden die geforderten Normwerte u. U. nicht erreicht.

Die Messzeit mit einem Prüfstrom von 25 A ist begrenzt (siehe Technische Daten). Bei Überschreitung, welche zu einer erhöhten Erwärmung des Prüfgeräts führen kann, folgt eine Fehlermeldung.

Za.-Faktor – nur bei Messart Zange

1 mV : 1 mA Wandlerübersetzung des Zangenstromsensors WZ12C.

100 mV:1 mA Wandlerübersetzung des Zangenstromsensors SECUTEST CLIP.

In dieser Messart kann nicht mit 10 A AC/25 A AC gemessen werden.

SECUTEST PRO /SECULIFE ST BASE (Merkmal G01): Diese Messart kann nur bei Prüfstrom-Auswahl 10 A AC gewählt werden.

GMC-I Messtechnik GmbH 27

Zur Einstellung des Zangenstromfaktors an Zange WZ12C und SECUTEST PRO siehe Tabelle oben.

Zur Einstellung des Zangenstromfaktors am SECUTEST PRO.

Prüfablauf bei Anschluss an die Prüfdose

Hinweis

➭ Stellen Sie den Drehschalter in Position RPE. ➭ Wählen Sie die Mess- bzw. Anschlussart und den Prüfstrom

aus. Über die Taste Ip haben Sie direkten Zugriff auf die Parameter des Prüfstroms: mit jedem Druck auf diese Taste wird der im Messfenster eingeblendete Sollwert auf den nächsten Wert umgeschaltet.

➭ Schließen Sie den Prüfling an die Prüfdose an. ➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ Kontaktieren Sie mit der Prüfsonde P1 die leitfähigen

Teile, die mit dem Schutzleiter verbunden sind.

Während der Messung muss die Anschlussleitung nur insoweit, wie die Anschlussleitung bei der Instandsetzung, Änderung oder Prüfung zugänglich ist, bewegt werden. Tritt bei der Handprobe während der Prüfung auf Durchgang eine Widerstandsänderung auf, muss angenommen werden, dass der Schutzleiter beschädigt oder eine Anschlussstelle nicht mehr einwandfrei ist.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese

mit der Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Sonderfall Prüfungen von Schutzleiterwiderständen an PRCDs (ab Firmware V1.4.0)

Für PRCDs, deren Schutzleiterwiderstand im abgeschalteten Zustand nicht gemessen werden kann, stellt der SECUTEST BASE(10) die Messart „aktiv: PE(PD) - P1“ bereit, in welcher der PRCD eingeschaltet werden kann, um den Schutzleiterwiderstand zu ermitteln.

➭ Stellen Sie den Parameter Messart auf „aktiv: PE(PD) ➭ Schließen Sie den Adapter EL1 (oder alternativ eine normale

Prüfsonde) an die Buchsen P1 am Prüfgerät an.

➭ Schließen Sie den zu prüfenden PRCD über seinen Stecker

an die Prüfdose an.

➭ Verbinden Sie den Adapter EL1 mit der Ausgangsdose des

PRCDs (alternativ: verbinden Sie die Prüfsonde z. B. mittels einer Krokodilklemme mit dem Schutzleiter des PRCD-Ausgangs).

➭ Starten Sie die Messung. ➭ Schalten Sie die Netzspannung auf die Prüfdose. Schalten Sie

anschließend den PRCD ein.

➭ Prüfablauf ansonsten wie oben beschrieben.

In den Messarten +200 mA=, –200 mA= und ± 200 mA= steigt der Prüfstrom sehr langsam an, um ein Auslösen der Differenzstromüberwachung des PRCDs zu verhindern. Es kann daher in dieser Messart länger als üblich dauern, bis ein gültiger Messwert angezeigt wird. Aus diesem Grund sollte die Prüfsonde auch nicht von Hand mit dem Schutzleiter kontaktiert werden, um einen plötzlichen Prüfstrom-Anstieg und damit ein versehentliches Auslösen des PRCDs zu verhindern.

–

P1“.

Sonderfall Prüfungen an Verlängerungsleitungen

➭

Stellen Sie den Parameter Messart auf „PE(PD) – P1“.

➭ Schließen Sie den Adapter EL1 an die Buchsen P1 am Prüf-

gerät an.

➭ Schließen Sie die Verlängerungsleitung über ihren Stecker an

die Prüfdose an.

➭ Verbinden Sie die Kupplungsbuchse der Verlängerungsleitung

mit dem Stecker des Adapters EL1.

➭ Prüfablauf wie oben beschrieben.

Weitere Möglichkeiten, Verlängerungsleitungen zu prüfen, finden Sie in der Beschreibung zur Einzelmessung der Schalterstellung

EL1 oder unter automatische Prüfabläufe Schalterstellung A8.

Sonderfall fest installierter Prüfling

➭ Kontaktieren Sie mit der Prüfsonde P1 die leitfähigen Teile des

Gehäuses.

Maximal zulässige Grenzwerte des Schutzleiterwiderstands bei Anschlussleitungen bis 1,5 mm² bis 5 m Länge

Prüfnorm Prüfstrom

VDE 07010702:2008 DIN EN 60974-4

VDE 05444:2009-06

IEC 62353 (VDE 0751-1)

Gesamter Schutzleiterwiderstand maximal 1 Ω

> 200 mA

Leerlauf-

spannung

4 V < UL <

24 V

Gehäuse –

Gerätestecker

0,2 Ω 0,3 Ω 0,1 Ω

Gehäuse –

Netzstecker

0,3 Ω

+ 0,1 Ω

je weitere

7,5 m

Netzkabel

28 GMC-I Messtechnik GmbH

8.6 Isolationswiderstandsmessungen – RISO

ISO

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messfunktionen Messart

ohne Netz

Schalter-

stellung

ISO

Anschluss für 2. Prüfsonde für 2-Pol-Messung nur bei SECUTEST PRO (bzw. Gerät mit Merkmal H01)

Isolationswiderstand (SK I/SK I I) LN(PD) - PE(PD)

ISO

Prüfspannung

ISO

an Prüfdose

LN(PD) - P1

P1 - P2 PE(Netz) - P1 PE(PD) - P1 LN(PD) - P1//PE(PD)

Anwendung, Definition, Messverfahren

Geräte der Schutzklasse II mit berührbaren elektrischen Teilen – Messart LN(PD) - P1 – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Isolationswiderstand wird zwischen den kurzgeschlossenen Netzanschlüssen (L-N) und den von außen mit der Prüfsonde P1 berührbaren leitfähigen Teilen, die nicht mit dem Gehäuse verbunden sind, gemessen.

Anschlussschaltbild

Geräte der Schutzklasse I – Messart LN(PD) - PE(PD) – Netzstecker Prüfling an Prüfdose

Prinzipschaltbild

Der Isolationswiderstand wird zwischen den kurzgeschlossenen Netzanschlüssen (L-N) und dem Schutzleiter PE gemessen.

Anschlussschaltbild

Geräte der Schutzklasse II mit Ausgängen für Schutzkleinspannung – Messart LN(PD) - P1 – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Isolationswiderstand wird zwischen den kurzgeschlossenen Netzanschlüssen (L-N) und den mit der Prüfsonde P1 kontaktierten kurzgeschlossenen Ausgängen der Schutzkleinspannung gemessen.

Anschlussschaltbild

GMC-I Messtechnik GmbH 29

Geräte der Schutzklasse I

Achtung!

mit Ausgängen für Schutzkleinspannung und berührbaren elektrischen Teilen – Messart LN(PD) - P1 – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Isolationswiderstand wird nacheinander zwischen den kurzgeschlossenen Netzanschlüssen L-N und den mit der Prüfsonde P1 berührbaren Ausgängen der Schutzkleinspannung sowie den berührbaren leitfähigen Teilen, die nicht mit dem Gehäuse verbunden sind, gemessen.

Sollen Messpunkte nacheinander abgetastet werden, so wird dies durch gestrichelte Linien angedeutet. In der Messung RISO mit dem Messparameter LN(PD) – P1//PE(PD) gibt es aber zwei parallele Messzweige, die gleichzeitig gegen die kurzgeschlossenen Netzanschlüsse L und N aufgebaut werden: Ein Isolationswiderstand wird über PE der Prüfdose gemessen, gleichzeitig ein zweiter Isolationswiderstand über die Sonde P1.

Anschlussschaltbild

Sonderfall fest installierte Geräte der Schutzklasse I – Messart PE(Netz) - P1 – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Isolationswiderstand wird nacheinander zwischen dem PE des Netzanschlusses und den Eingängen der Schutzkleinspannung gemessen, indem diese jeweils mit der Prüfsonde P1 kontaktiert werden.

Anschlussschaltbild

2-Pol-Messung an Gehäuseteilen der Schutzklasse I (nur bei SECUTEST PRO bzw. Merkmal H01) – Messart P1 - P2

Prinzipschaltbild

Der Isolationswiderstand wird zwischen den von außen mit der Prüfsonde P2 berührbaren leitfähigen Teilen, die nicht mit dem Gehäuse verbunden sind, und dem Gehäuse mit der Prüfsonde P1 gemessen.

Schalten Sie vor Anschluss des Prüfgeräts das Netz des Prüflings frei!

➭ Entfernen Sie die Netzanschlusssicherungen im Prüfling und

trennen Sie den Anschluss des Neutralleiters N im Prüfling auf.

➭ Schließen Sie zur Messung des Isolationswiderstands die

Prüfsonde P1 am Außenleiter L des Prüflings an.

30 GMC-I Messtechnik GmbH

Geräte der Schutzklasse I mit Anschlüssen für elektrische Anwendungsteile – Messart PE(PD) - P1 – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Geräte der Schutzklasse I mit berührbaren elektrischen Teilen – Messart LN(PD) - P1//PE(PD) – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Isolationswiderstand wird zwischen dem Schutzleiteranschluss PE und den von außen mit der Prüfsonde P1 berührbaren kurzgeschlossenen Anwendungsteilanschlüssen gemessen.

Anschlussschaltbild

Geräte der

Schutzklasse I mit

Ausgängen für Schutzkleinspannung – Messart PE(PD) - P1 – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Isolationswiderstand wird zwischen dem PE-Anschluss und den mit der Prüfsonde P1 nacheinander zu kontaktierenden Ausgängen der Schutzkleinspannung gemessen.

Anschlussschaltbild

Messparameter für RISO einstellen

Messparameter Messart

LN(PD)-PE(PD) SK I: Prüfung erfolgt zwischen

LN(PD)-P1 Prüfung erfolgt zwischen den

P1 – P2

PE(Netz)-P1

PE(PD)-P1

LN(PD)-P1 // PE(PD)

UISO(Soll)

> 50 ... < 500 V variable Prüfspannung über Zifferntastatur eingebbar

Bedeutung

den kurzgeschlossenen Netzanschlüssen LN der Prüfdose und dem PE-Anschluss des Prüflings

kurzgeschlossenen Netzanschlüssen LN der Prüfdose und der Prüfsonde P1

SECUTEST PRO bzw. Merkmal H01:

2-Pol-Messung zwischen Prüfsonde 1 und 2, siehe Kapitel 6.6

Leitungsprüfung: Prüfung erfolgt zwischen dem Erdanschluss des Versorgungsnetzes und der Prüfsonde P1

Prüfung erfolgt zwischen dem PEAnschluss der Prüfdose und der Prüfsonde P1

Prüfung erfolgt zwischen den geschlossenen Netzanschlüssen LN der Prüfdose onde P1 inkl. PE der Prüfdose

und der Prüfs-

kurz-

Geeignet für Prüflinganschluss per

Prüfdose, EL1, VL2E, AT3-Adapter (AT3-IIIE, AT3-IIS, AT3-IIS32), AT16DI/AT32DI, CEE-Adapter

Prüfdose, VL2E, AT3-Adapter (AT3-IIIE, AT3-IIS, AT3-IIS32), AT16DI/AT32DI

ohne Anschluss (SK3)

Festanschluss

Prüfdose

Prüfdose, VL2E, AT3-Adapter (AT3-IIIE, AT3-IIS, AT3-IIS32), AT16DI/AT32DI

GMC-I Messtechnik GmbH 31

Prüfablauf

Achtung!

Hinweis

Achtung!

Hinweis

Achtung!

10 10210310410510

+20

–20

–40

–60

Frequenz (f) in Hz

Relative Größe (dB): 20 log

U(f)

U(f=10)

Voraussetzung für die Prüfung Die Messung des Isolationswiderstandes darf bei Geräten der Schutzklasse I, welche die Schutzleiterwiderstandsprüfung nicht bestanden haben, nicht durchgeführt werden.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese

mit der Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Die Isolationsprüfung kann nicht bei allen Prüflingen durchgeführt werden (z. B. elektronische Geräte, Geräte der EDV oder Medizingeräte). Für diese Prüflinge müssen Ableitstrommessungen durchgeführt werden, siehe Kap.

8.7. Beachten Sie die Hinweise in den Serviceanleitungen.

Um eine Beschädigung des Gerätes zu verhindern, darf eine Messung des Isolationswiderstandes zwischen Anwendungsteilen, Messeingängen oder Schnittstellen und Schutzleiter bzw. Gehäuse nur durchgeführt werden, wenn das Gerät für eine derartige Messung ausgelegt ist.

Berühren des Prüflings während der Messung

Die Prüfung erfolgt mit bis zu 500 V, diese ist zwar strombegrenzt (I < 3,5 mA), bei Berührung des Prüflings bekommt man aber evtl. einen elektrischen Schlag, der zu Folgeunfällen führen kann.

Schalterstellungen beim Prüfling

Bei der Isolationswiderstandsmessung müssen alle Schalter am Prüfling auf „Ein“ stehen, das gilt auch für temperaturgesteuerte Schalter oder Temperaturregler. Bei Betriebsmitteln mit Programmschaltwerk muss in allen Programmstufen gemessen werden.

➭ Stellen Sie den Drehschalter in die Position R

ISO

➭ Wählen Sie die Messart und die Prüfspannung aus. ➭ Über die Tasten Up– und Up+ haben Sie direkten Zugriff auf die

Parameter der Prüfspannung: mit jedem Druck auf diese Taste wird der im Messfenster eingeblendete Sollwert Up(Soll) um jeweils 10 V verkleinert oder erhöht.

➭ Schließen Sie den Prüfling an die Prüfdose an. ➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

Die Messung wird gesperrt, wenn eine Spannung von > 25 V zwischen den Anschlüssen gemessen wird.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

Minimal zulässige Grenzwerte des Isolationswiderstands

Prüfnorm Prüfspannung

VDE 07010702:2008

DIN EN 60974-4

VDE 05444:2009-06

* mit eingeschalteten Heizelementen

(wenn Heizleistung > 3,5 kW und R erforderlich)

Prüfnorm

IEC 62353 (VDE 0751-1)

500 V

Prüfspan-

nung

500 V

LN → PE

1MΩ 2MΩ 5MΩ 0,25 MΩ 0,3 MΩ *

2MΩ 5MΩ 5MΩ

SK I SK II

2MΩ 7MΩ

BF oder CF BF oder CF

70 MΩ 70 MΩ

LN → Sonde

ISO

Sonde →

< 0,3 MΩ: Ableitstrommessung

SK III Heizung

Hinweise

Bei Geräten der Schutzklassen II und III und bei batteriegespeisten Geräten müssen Sie mit der Prüfsonde P1 jedes berührbare leitfähige Teil abtasten und den Isolationswiderstand und/oder den Ableitstrom messen.

Bei batteriegespeisten Geräten ist die Batterie während der Messung abzuklemmen.

8.7 Ableitstrommessungen

Messung unter Netzspannung Bei den Ableitstrommessungen – direktes und Differenzstrommessverfahren – ist unbedingt darauf zu achten, dass der

Prüfling während der Messung unter Netzspannung betrieben wird. Berührbare leitfähige Teile können während der Prüfung eine gefährliche Berührspannung führen und dürfen auf keinen Fall berührt werden. (Es erfolgt eine Netzabschaltung wenn der Ableitstrom > ca. 10 mA ist).

Bei sämtlichen Ableitstrommessungen (IPE, IB, IG, IP) (direkt, differentiell, alternativ) wird der Frequenzgang entsprechend dem nebenstehenden Bild berücksichtigt.

32 GMC-I Messtechnik GmbH

Entfernen der Anschlussleitung Entfernen Sie die Anschlussleitung des Prüflings erst nach Beenden der Prüfung, damit sichergestellt ist, dass Kondensatoren entladen wurden.

8.7.1 Schutzleiterstrom – IPE

Hinweis

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messart mit Netz an Prüfdose

Schalter-

stellung

Direkt

Differentiell

AT3 -A da pt er

Adapter Spannungsmesseingänge für Ableitstrommessung mit Differenzverfahren nur bei SECUTEST PRO (bzw. Gerät mit Merkmal I01)

Spannungsmesseingänge für Ableitstrommessung mit Differenzverfahren und Einsatz des Zangenstromsensors WZ12C oder SECUTEST CLIP nur bei SECUTEST PRO (bzw. Gerät mit Merkmal I01)

AT 3- I I I E ,

Messart ohne Netz an Prüfdose

Alternativ

Zange 2)

AT3-IIS oder AT3-II S32:

Messfunktionen

Schutzleiterstrom effektiv

Wechselstromanteil

PE~

Gleichstromanteil

PE=

Prüfspannung

Schutzleiterstrom effektiv

Prüfspannung

Schutzleiterstrom effektiv

U Prüfspannung

Schutzleiterstrom effektiv

Prüfspannung

Schutzleiterstrom effektiv

Prüfspannung

Messverfahren Schutzleiterstrom (Direktmessung)

Der Prüfling wird mit Netzspannung betrieben. Gemessen wird der Strom, der am netzseitigen Anschluss des Geräts durch den Leiter PE zur Erde abfließt.

Unabhängig von der aktuell eingestellten Anschlussart können sämtliche Hilfe- bzw. Anschlussschaltbilder zu der gewählten Messfunktion aufgerufen werden.

Direktes Messverfahren – Messart Direkt – Netzstecker Prüfling an Prüfdose

Prinzipschaltbild

Der Prüfling wird mit Netzspannung betrieben. Der Schutzleiterstrom wird zwischen dem Schutzleiter des Netzes und dem Schutzleiteranschluss am Prüfling über das Netzanschlusskabel des Prüflings gemessen.

Anschlussschaltbild

Anwendung

Bei Geräten der Schutzklasse I muss die Messung des Schutzleiterstromes durchgeführt werden.

Definition Schutzleiterstrom (Direktmessung)

Strom, der durch den Schutzleiter fließt, bei Gehäusen, die gegenüber Erde isoliert sind.

Definition Differenzstrom

Summe der Momentanwerte der Ströme, die am netzseitigen Anschluss eines Gerätes durch die Leiter L und N fließen. Der Differenzstrom ist im Fehlerfall mit dem Fehlerstrom praktisch identisch. Fehlerstrom: Strom, der durch einen Isolationsfehler verursacht wird und über die Fehlerstelle fließt.

Definition Alternatives Messverfahren (Ersatz-Ableitstrom)

Der Ersatzableitstrom ist der Strom, der durch die miteinander verbundenen aktiven Leiter (L/N) des Geräts zum Schutzleiter (Sk1) bzw. zu den berührbaren leitfähigen Teilen (Sk2) fließt.

Messverfahren Differenzstrom

Der Prüfling wird mit Netzspannung betrieben. Gemessen wird die Summe der Momentanwerte aller Ströme die am netzseitigen Anschluss des Geräts durch alle aktiven Leiter (L/N) fließen. Die Messungen müssen über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden.

Alternatives Messverfahren (Ersatz-Ableitstrom)

Eine hochohmige Spannungsquelle wird zwischen den kurzgeschlossenen Netzpolen und den (untereinander verbundenen) berührbaren metallischen Teilen des Gehäuses gelegt. Der über die Isolierung des Prüflings fließende Strom wird gemessen.

Differenzstrommessverfahren – Messart Differentiell – Netzstecker Prüfling an Prüfdose

Prinzipschaltbild

Der Prüfling wird mit Netzspannung betrieben. Der Differenzstrom wird zwischen den Netzleitern L und N gemessen (Prinzip Stromzange).

GMC-I Messtechnik GmbH 33

Anschlussschaltbild

Anschlussschaltbild (Sonde AT3-IIIE an COM-V)

Alternatives Messverfahren (Ersatz-Ableitstrom) – Messart Alternativ – Netzstecker Prüfling (Schutzklasse I) an Prüfdose

Prinzipschaltbild

Der Ableitstrom wird nach Aufschalten der Prüfspannung zwischen den kurzgeschlossenen Netzleitern L-N und dem Schutzleiteranschluss am Prüfling über das Netzanschlusskabel des Prüflings gemessen.

Anschlussschaltbild

Messung des Schutzleiterstroms über Zangenstromsensor mit Spannungsausgang bei fest installierten Prüflingen (nur bei SECUTEST PRO bzw. Merkmal I01 mit optionalem Zangenstromsensor) – Messart Zange

Prinzipschaltbild

Messung des Schutzleiterstroms durch Umschließen von PE in der Netzzuleitung mit dem Zangenstromsensor bei fest installiertem Prüfling der Schutzklasse I

Anschlussschaltbild (Zangenstromsensor an COM-V)

Anschluss von 3-phasigen Prüflingen (nur bei SECUTEST PRO bzw. Merkmal I01 mit optionalem Prüfadapter AT3-III E) – Messart AT3-Adapter – Netzstecker Prüfling an Prüfadapter AT3-IIIE – Sonde AT3-IIIE an Anschlüsse COM-V – Prüfstecker AT3-IIIE an Prüfdose

Prinzipschaltbild

Messung des Prüflings mit 3-phasigem Netzanschluss über Adapter AT3-IIIE

34 GMC-I Messtechnik GmbH

Messbereich an Zange und Parameter im SECUTEST PRO einstellen

SECUTEST PRO Zange SECUTEST PRO

Parameter

Wandlerübersetzung

1 mV : 1 mA

100 mV : 1 mA **

* nur bei WZ12C ** Defaultwert

Wandler-

übersetzung

(Schalter*)

1 mV : 1 mA 1 mA... 15 A 0 mA ... 300 A

SECUTEST CLIP

100 mV : 1 mA 0,1...25 mA 0,00 mA ... 3,00 A

Messbereich Anzeigebereich

mit Zange

WZ12C

Messparameter für IPE einstellen Prüfablauf direktes Messverfahren

Achtung!

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter Messart

Direkt Direktes Messverfahren Prüfdose,

Differentiell Differenzstrommessverfahren Prüfdose Alternativ Ersatz-Ableitstrommessverfahren Prüfdose, VL2E, AT3-Adapter

AT3-Adpater

Zange

Bedeutung

SECUTEST PRO

Messung mit

SECUTEST PRO

Messung des Schutzleiterstroms über Zangenstromsensor mit Spannungsausgang sowie Umrechnung und Anzeige in Stromwerte.

bzw. Merkmal I01:

AT3-Adpater

bzw. Merkmal I01:

Geeignet für Prüflingsanschluss per

AT16DI/AT32DI (direkt oder diff)

(AT3-II IE, AT3-IIS, AT3-IIS32), AT16DI/AT32DI

AT3-IIIE, AT3-IIS, AT3-IIS32

Festanschluss

Polung – nur bei Messart Direkt und Differenz

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

Die Messparameter der Messart „Alternativ“ U(Soll) und Frequenz(Soll) entfallen hier ab FW 1.7.0. Diese Parameter gelten für Einzelmessungen sowie für Prüfabläufe und müssen im SETUP eingegeben werden, siehe Kapitel 6.2

U(Soll) – nur bei Messart Alternativ

110 V, 115 V, 220 V, 230 V, 240 V

Auswahl einer Netzspannung für synthetische Prüfspannung

Frequenz(Soll) – nur bei Messart Alternativ

48 Hz ... 400 Hz

Auswahl einer Netzfrequenz für synthetische Prüfspannung

Za.-Faktor – nur bei Messart Zange

1 mV : 1 mA Wandlerübersetzung des Zangenstromsensors WZ12C.

10 mV : 1 mA 100 mV:1 mA Wandlerübersetzung des Zangenstromsensors SECUTEST CLIP.

1 V : 1 A

Zur Einstellung des Zangenstromfaktors an Zange WZ12C und SECUTEST PRO siehe Tabelle oben.

Zur Einstellung des Zangenstromfaktors am SECUTEST PRO.

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in Position I ➭ Wählen Sie die Messart Direkt aus:

– über Einstellung der Parameter oder – direkt über die nebenstehende Taste

➭ Schließen Sie den Prüfling über seinen Netzstecker (Schutz-

klasse I) an die Prüfdose des Prüfgeräts an.

➭ Stellen Sie sicher, das der Prüfling ausgeschaltet ist. ➭ Prüfung beginnen: Drücken Sie die Taste START/STOP. ➭ Schalten Sie den Prüfling ein. ➭ Die Messung muss über beide Anschlusspolaritäten

des Netzsteckers durchgeführt werden. Drücken Sie hierzu jeweils die Taste NL/LN.

➭ Bestätigen Sie die Warnung, dass Netzspannung auf

die Prüfdose geschaltet wird.

➭ Schalten Sie den Prüfling ein. ➭ Kontaktieren Sie mit der Prüfsonde P1 nacheinander alle be-

rührbaren leitfähigen Teile, die nicht mit dem Gehäuse verbunden sind sowie alle Ausgangsbuchsen einer evtl. vorhandenen Schutzkleinspannungsversorgung.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Schalten Sie den Prüfling aus. ➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese mit der

Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Prüfablauf mit Adaper AT3-I I IE

Für den richtigen Anschluss von Prüfadapter und Prüfling sowie zu den Besonderheiten beim Prüfablauf beachten Sie bitte die Bedienungsanleitung zum Prüfadapter AT3-IIIE.

GMC-I Messtechnik GmbH 35

Prüfablauf Differenzstromverfahren

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in Position I ➭ Wählen Sie die Messart Differenz aus:

– über Einstellung der Parameter oder – direkt über die nebenstehende Taste

➭ Schließen Sie das Prüfobjekt über seinen Netzstecker

(Schutzklasse I) an die Prüfdose des Prüfgeräts an.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ Die Messung muss über beide Anschlusspolaritäten

des Netzsteckers durchgeführt werden. Drücken Sie hierzu jeweils die Taste NL/LN.

➭ Bestätigen Sie die Warnung, dass Netzspannung auf

die Prüfdose geschaltet wird.

➭ Schalten Sie den Prüfling ein. ➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Schalten Sie den Prüfling aus. ➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese mit der

Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Maximal zulässige Grenzwerte der Ableitströme in mA

Prüfnorm I

VDE 0701-0702:2008

DIN EN 60974-4

VDE 0544-4:2009-06

* bei Geräten mit einer Heizleistung > 3,5 kW

Anmerkung 1: Geräte, die nicht mit schutzleiterverbundenen berührbaren

Teilen ausgestattet sind und die mit den Anforderungen für den Berührungsstrom und, falls zutreffend, für den Patientenableitstrom überein-

stimmen, z. B. EDV-Geräte mit abgeschirmtem Netzteil Anmerkung 2: Fest angeschlossene Geräte mit Schutzleiter Anmerkung 3: Fahrbare Röntgengeräte und Geräte mit mineralischer Iso-

lierung

Legende zur Tabelle

IPEStrom im Schutzleiter (primärer Ableitstrom)

SK I: 3,5 1 mA/kW

5 mA

Prüfablauf alternatives Messverfahren

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in Position I ➭ Wählen Sie die Messart Alternativ aus:

– über Einstellung der Parameter oder – über die Taste MA

➭ Schließen Sie den Prüfling über seinen Netzstecker (Schutz-

klasse I) an die Prüfdose des Prüfgeräts an.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP. ➭ Schalten Sie den Prüfling ein. ➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese mit der

Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

36 GMC-I Messtechnik GmbH

8.7.2 Berührungsstrom – IB

Hinweis

Anschlussschaltbild

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Schalter-

Messart mit Netz an Prüfdose

stellung

Direkt P1

Differentiell P1

Messart ohne Netz an Prüfdose

Alternativ P1

Festanschl. P1

Alternativ P1–P2

Messfunktionen

Berührungsstrom effektiv

Wechselstromanteil

Gleichstromanteil

Prüfspannung

Berührungsstrom effektiv

Prüfspannung

Berührungsstrom effektiv

U Prüfspannung

Berührungsstrom effektiv

Wechselstromanteil

Gleichstromanteil

Berührungsstrom effektiv

U Prüfspannung

Anwendung

Achten Sie darauf, dass die abgetasteten Teile nicht zufällig geerdet sind.

Definition

Strom, der von Gehäuseteilen, die nicht mit dem Schutzleiter verbunden sind, durch eine von außen anliegende leitfähige Verbindung, zur Erde oder einem anderen Teil des Gehäuses fließt. Der Stromfluss über den Schutzleiter ist in diesem Fall ausgenommen.

Folgende Bezeichnungen sind ebenfalls üblich: Gehäuse-Ableitstrom, Sondenstrom

zu Prüflingen der Schutzklasse I: Teile können geerdet sein oder nicht. Zufällige Erdungen gibt es nur im Fehlerfall.

Differenzstromverfahren – Messart Differentiell P1 – Netzstecker Prüfling an Prüfdose, – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Prüfling (SK2) wird mit Netzspannung betrieben. Gemessen wird der Differenzstrom der über die beiden Netzleiter fließt (Prinzip Zangenstrommessung). Die Messungen müssen über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden. Die Umschaltung erfolgt über die Taste NL/LN. Gemessen wird der AC-Anteil des Stroms. Mit der Prüfsonde P1 müssen die berührbaren leitfähigen Teile kontaktiert werden.

Anschlussschaltbild

Direktes Messverfahren – Messart Direkt P1 – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Prüfling wird mit Netzspannung betrieben. Gemessen wird der über berührbare, leitfähige Teile, über die Sonde zum Schutzleiter abfließende Strom. Die Messungen müssen über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden. Die Umschaltung erfolgt über die Taste NL/LN. Gemessen wird der Effektiv-, der AC- oder der DC-Anteil des Stroms.

GMC-I Messtechnik GmbH 37

Alternatives Messverfahren (Ersatz-Ableitstrom) – Messart Alternativ P1 – Netzstecker Prüfling an Prüfdose, – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Alternatives Messverfahren mit 2-Pol-Messung (P1–P2) – Messart Alternativ P1 - P2 – Prüfsonde P1 an Anschlüsse P1 – Prüfsonde P2 an Anschlüsse P2

Prinzipschaltbild

Anschlussschaltbild

Direktes Messverfahren bei fest installierten Prüflingen – Messart Festanschluss P1 – Anschluss Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Der Berührstrom wird zwischen den von außen mit der Prüfsonde P2 berührbaren leitfähigen Teilen, die nicht mit dem Gehäuse verbunden sind, und dem Gehäuse mit der Prüfsonde P1 gemessen.

Anschlussschaltbild

Messparameter für IB einstellen

Messparameter Messart

Direkt P1 Direktes Messverfahren Prüfdose, AT3-Adapter

Differentiell P1 Differenzstrommessverfahren Prüfdose Alternativ P1 Ersatz-Ableitstrommessverfahren Prüfdose, AT3-Adapter

Festanschl. P1 Fest installierter Prüfling Festanschluss Alternativ P1–P2

Polung – nur bei Messart Direkt und Differenz

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

Bedeutung

Ersatz-Ableitstrommessverfahren mit SECUTEST PRO bzw. Merkmal H01

Geeignet für Prüflingsanschluss per

(AT3-III E, AT3-IIS, AT3-IIS32), AT16DI/AT32DI

(AT3-III E, AT3-IIS, AT3-IIS32), AT16DI/AT32DI, VL2E

ohne Anschluss SK3: 2-Pol-Messung zwischen Prüfsonde 1 und 2, siehe Kapitel 6.6

Der Prüfling wird mit Netzspannung aus einer Festinstallation betrieben. Der Ableitstrom wird nacheinander zwischen dem Schutzleiter des Netzes und den Ausgangsbuchsen einer Schutzkleinspannungsversorgung am Prüfling mithilfe der Prüfsonde gemessen. Weiterhin müssen berührbare, leitfähige Teile, die nicht mit dem Gehäuse verbunden sind, kontaktiert werden.

Anschlussschaltbild

38 GMC-I Messtechnik GmbH

U(Soll) – nur bei Messart Alternativ P1

110 V, 115 V, 220 V, 230 V, 240 V

Auswahl einer Netzspannung für synthetische Prüfspannung

Frequenz(Soll) – nur bei Messart Alternativ P1

48 Hz ... 400 Hz Auswahl einer Netzfrequenz für synthetische Prüfspannung

Direktwahl – Polung einstellen

Achtung!

– nur bei Direkt und Differentiell

Messparameter Bedeutung Messart

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

Voraussetzungen für die Berührungsstrommessung

• Die Sichtprüfung wurde bestanden.

• Bei Geräten der Schutzklasse I: Die Prüfung des Schutzleiterwiderstandes wurde bestanden.

• Die Prüfung des Isolatinswiderstands wurde bestanden.

Prüfablauf direktes und Differenzstromverfahren

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in Position I ➭ Wählen Sie die Messart Direkt P1 oder Differenz P1 aus:

– über Einstellung der Parameter oder – über die Taste MA

➭ Bei Direkt- und Differenzstrommessung muss die Mes-

sung über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden. Wählen Sie hierzu die jeweilige Polarität durch Drücken der Taste NL/LN.

➭

Schließen Sie den Prüfling über seinen Netzstecker (Schutzklasse II) an die Prüfdose des Prüfgeräts an.

Prüfablauf alternatives Messverfahren

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in Position I ➭ Wählen Sie die Messart Alternativ P1

bzw. Alternativ P1–P2 (Merkmal H01) aus: – über Einstellung der Parameter oder – direkt über die nebenstehende Taste

➭ Schließen Sie den Prüfling über seinen Netzstecker (Schutz-

klasse II) an die Prüfdose des Prüfgeräts an.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP. ➭ Kontaktieren Sie mit der Prüfsonde P1 nacheinander

alle berührbaren leitfähigen Teile, die nicht mit dem Gehäuse verbunden sind.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese

mit der Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Die Prüfung erfolgt unter Netzspannung.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ Bestätigen Sie die Warnung, dass Netzspannung auf

die Prüfdose geschaltet wird.

➭ Kontaktieren Sie mit der Prüfsonde P1 nacheinander

alle berührbaren leitfähigen Teile, die nicht mit dem Gehäuse verbunden sind.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese

mit der Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Maximal zulässige Grenzwerte der Ableitströme in mA

Prüfnorm I VDE 0701-0702:2008 0,5 DINEN60974-4

VDE 0544-4:2009-06

Legende zur Tabelle

IBBerührungsstrom (Ableitstrom vom Schweißstrom)

10 mA

GMC-I Messtechnik GmbH 39

8.7.3 Geräteableitstrom – IG

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messart mit Netz an Prüfdose

Schalter-

stellung

Direkt

Differentiell

Adapter Spannungsmesseingänge für Ableitstrommessung mit Differenzverfahren nur bei SECUTEST PRO (bzw. Gerät mit Merkmal I01)

Spannungsmesseingänge für Ableitstrommessung mit Differenzverfahren und Einsatz eines Zangenstromsensors nur bei SECUTEST PRO (bzw. Gerät mit Merkmal I01)

AT3 - I I I E,

Messart ohne Netz an Prüfdose

Alternativ

AT3-Adapter 1)

Zange 2)

AT3-IIS oder AT3-II S32:

Messfunktionen

Geräteableitstrom effektiv

Wechselstromanteil

Gleichstromanteil

Prüfspannung

Geräteableitstrom effektiv

Prüfspannung

Geräteableitstrom effektiv

U Prüfspannung

Geräteableitstrom effektiv

Prüfspannung

Geräteableitstrom effektiv

Prüfspannung

BetriebsschließungDie Messung des Geräteableitstroms ist vorgeschrieben bei medizinischen elektrischen Geräten nach IEC 62353 (VDE 0751-1).

Beim Geräteableitstrom als Summe aller Ableitströme müssen alle Sondenabtastpunkte gleichzeitig erfasst bzw. kontaktiert werden.

Definition

Der Geräteableitstrom ist die Summe aller Ableitströme von Gehäuse, berührbaren leitfähigen Teilen und Anwendungsteilen zum PE (Potenzial Erde).

Sind Anschlüsse für Anwendungsteile vorhanden, müssen diese kurzgeschlossen und ebenfalls mit der Prüfsonde P1 kontaktiert werden.

Anschlussschaltbild

Differenzstrommessverfahren – Messart Differentiell – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild Schutzklasse I

Der Prüfling (SK1) wird mit Netzspannung betrieben. Gemessen wird der Differenzstrom der über die beiden Netzleiter fließt (Prinzip Zangenstrommessung). Die Messungen müssen über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden. Die Umschaltung erfolgt über die Taste NL/LN. Mit der Prüfsonde P1 müssen kurzgeschlossene Anschlüsse für Anwendungsteile oder berührbare leitfähige Teile, die nicht mit dem Gehäuse verbunden sind, kontaktiert werden.

Anschlussschaltbild Schutzklasse I

Direktes Messverfahren – Messart Direkt – Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild

Anschlussschaltbild Schutzklasse II

Der Prüfling (SK1) wird mit Netzspannung betrieben. Der Schutzleiterstrom wird zwischen dem Schutzleiter des Netzes (Netzversorgung des Prüfgeräts) und dem Schutzleiteranschluss am Prüfling über das Netzanschlusskabel des Prüflings gemessen. Die Messungen müssen über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden. Die Umschaltung erfolgt über die Taste NL/LN. Mit der Prüfsonde P1 müssen die berührbaren leitfähigen Teile, die mit dem Gehäuse verbunden sind und solche die nicht mit dem Gehäuse verbunden sind, kontaktiert werden.

40 GMC-I Messtechnik GmbH

Alternatives Messverfahren (Ersatz-Ableitstrom) – Messart Alternativ (P1) – Anschluss Netzstecker Prüfling an Prüfdose – Prüfsonde P1 an Anschlüsse P1

Prinzipschaltbild Schutzklasse I

Der Ableitstrom wird nach Aufschalten der Prüfspannung zwischen den kurzgeschlossenen Netzleitern L-N (Anschlussstecker Prüfling) und berührbaren leitfähigen Teilen (Sondenkontakt), die nicht mit dem Gehäuse verbunden sind, gemessen. Sind Anschlüsse für Anwendungsteile vorhanden, müssen diese kurzgeschlossen und ebenfalls mit der Prüfsonde P1 kontaktiert werden.

Anschlussschaltbild Schutzklasse I

Messverfahren mit Zangenstromsensor bei fest installierten Prüflingen – Messart Zange – Zange an COM-V (nur bei SECUTEST PRO bzw. Merkmal I01

mit optionalem Zangenstromsensor)

Prinzipschaltbild

Messung des Geräteableitstroms durch Umschließen der Leitungen L und N in der Netzzuleitung mit dem Zangenstromsensor bei fest installiertem Prüfling der Schutzklasse I.

Anschlussschaltbild

Differenzstrommessverfahren – Messart AT3-Adapter – Netzstecker Prüfling an Prüfadapter AT3-IIIE – Prüfsonde P1 an Anschlüsse P1 – Sonde AT3-IIIE an Anschlüsse COM-V – Prüfstecker AT3-IIIE an Prüfdose

Prinzipschaltbild

Messung an Prüfling mit 3-phasigem Netzanschluss über Adapter AT3-IIIE

Anschlussschaltbild

Messbereich an Zange und Parameter im SECUTEST PRO einstellen

SECUTEST PRO

Parameter

Wandlerübersetzung

1 mV : 1 mA

100 mV : 1 mA **

* nur bei WZ12C ** Defaultwert

Wandler-

übersetzung

(Schalter*)

1 mV : 1 mA 1 mA... 15 A 0 mA ... 300 A

100 mV : 1 mA 0,1...25 mA 0,00 mA ... 3,00 A

Zange SECUTEST PRO

Messbereich Anzeigebereich

mit Zange

WZ12C

SECUTEST CLIP

GMC-I Messtechnik GmbH 41

Messparameter für IG einstellen

Achtung!

Messparameter Messart

Direkt

Differentiell Differenzstrommessverfahren Prüfdose Alternativ Ersatz-Ableitstrommessverfah-

AT3-Adpater

Zange

Polung

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

U(Soll) – nur bei Messart Alternativ

110 V, 115 V, 220 V, 230 V, 240 V

Frequenz(Soll) – nur bei Messart Alternativ

48 Hz ... 400 Hz

Za.-Faktor – nur bei Messart Zange

1 mV : 1 mA Wandlerübersetzung des Zangenstromsensors WZ12C.

10 mV : 1 mA 100 mV:1 mA Wandlerübersetzung des Zangenstromsensors SECUTEST CLIP.

1 V : 1 A

Die Messung muss in beiden Netzpolaritäten durchgeführt werden. Der größte Wert wird dokumentiert.

Bedeutung

Geeignet für Prüflingsanschluss per

Direktes Messverfahren , Sondenkontakt optional

ren mit Sondenkontakt

SECUTEST PRO

Messung mi

SECUTEST PRO

Messung des Geräteableitstroms über Zangenstromsensor mit Spannungsausgang sowie Umrechnung und Anzeige in Stromwerte.

bzw. Merkmal I01:

t AT3-Adpater

bzw. Merkmal I01:

Prüfdose, AT16DI/AT32DI (nur diff sinnvoll)

Prüfdose, AT16DI/AT32DI

AT3-III E, AT3-IIS, AT3-IIS32

Festanschluss

– nur bei Messart Direkt, Differenz und AT3-Adapter

Auswahl einer Netzspannung für synthetische Prüfspannung

Auswahl einer Netzfrequenz für synthetische Prüfspannung

Zur Einstellung des Zangenstromfaktors an Zange WZ12C und SE- CUTEST PRO siehe Tabelle oben.

Zur Einstellung des Zangenstromfaktors am SECUTEST PRO.

Prüfablauf

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in Position I ➭ Schließen Sie das Prüfling je nach Messverfahren an. ➭ Stellen Sie die Parameter ein:

Wählen Sie die Messart Direkt, Differenz oder Alternativ aus.

➭ Alternativ können Sie die Messart direkt über die neben-

stehende Taste auswählen.

➭ Bei Direkt- und Differenzstrommessung muss die Mes-

sung über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden. Wählen Sie hierzu die jeweilige Polarität durch Drücken der Taste NL/LN.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP. ➭ Nach jedem Neuanschluss an das Netz und sobald die

erste Prüfung gestartet wird erfolgt ein Netzanschlusstest.

➭ Bei Messart Direkt und Differentiell: Bestätigen Sie die

Warnung, dass Netzspannung auf die Prüfdose geschaltet wird.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese

mit der Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Prüfablauf mit Adaper AT3-I I IE

Für den richtigen Anschluss von Prüfadapter und Prüfling sowie zu den Besonderheiten beim Prüfablauf beachten Sie bitte die Bedienungsanleitung zum Prüfadapter AT3IIIE.

Maximal zulässige Grenzwerte der Ersatzableitströme in mA

Prüfnorm I

VDE 0701-0702

IEC 62353 (VDE 0751-1)

IGAGeräteableitstrom I

Ersatz-Ableitstrom

SLSchutzleiter

bei Geräten mit einer Heizleistung ≥ 3,5 kW

in der Norm DIN EN 62353 (VDE 0751-1) wird dieser Grenzwert nicht berücksichtigt

SK I: 3,5 / 1 mA/kW

SK II: 0,5

SK I (im SL oder mit dem SL verbundenen Teilen)

fest angeschlossene Geräte mit SL

fahrbare Röntgengeräte mit zusätzlichem SL

fahrbare Röntgengeräte ohne zusätzlichem SL

Geräte mit mineralischer Isolierung

EGA

SK II

0,2

5 2 5

42 GMC-I Messtechnik GmbH

8.7.4 Ableitstrom vom Anwendungsteil – IA

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messart mit Netz an Prüfdose

Schalter-

stellung

Direkt P1 I

Messart ohne Netz an Prüfdose

Alternativ P1 Festanschl. P1

Messfunktionen

Strom vom Anwendungsteil

Prüfspannung

Direktes Messverfahren – Messart Direkt P1 – Anschluss Netzstecker Prüfling (SK1) an Prüfdose – Sonde an Anschluss P1

Prinzipschaltbild

Alternatives Messverfahren (Ersatz-Patientenableitstrom) – Messart Alternativ P1 – Anschluss Netzstecker Prüfling (SK1) an Prüfdose – Sonde an Anschluss P1

Prinzipschaltbild

Der Ableitstrom vom Anwendungsteil wird nach Aufschalten der Prüfspannung zwischen den kurzgeschlossenen Leitern L-N-PE (Anschlussstecker Prüfling) und den kurzgeschlossenen Anschlüssen der Anwendungsteile gemessen.

Anschlussschaltbild

Der Prüfling (SK1) wird mit Netzspannung betrieben. Die Messungen müssen über beide Anschlusspolaritäten des Netzsteckers durchgeführt werden. Die Umschaltung erfolgt über die Taste NL/LN. Der Ableitstrom vom Anwendungsteil wird nach Aufschalten der Prüfspannung und der Netzspannung zwischen den kurzgeschlossenen Anschlüssen der Anwendungsteile und PE (Anschlussstecker Prüfling) gemessen.

Anschlussschaltbild

Direktes Messverfahren – Messart Festanschluss P1 – Festanschluss – Sonde an Anschluss P1

Prinzipschaltbild

Der Ableitstrom vom Anwendungsteil wird zwischen den kurzgeschlossenen Anschlüssen der Anwendungsteile und PE des Netzanschlusses gemessen.

Anschlussschaltbild

GMC-I Messtechnik GmbH 43

Messparameter für IA einstellen

8.7.5 Patientenableitstrom – IP

Messparameter Messart

Direkt P1 Direktes Messverfahren (über

Alternativ P1 Ersatz-Ableitstrommessverfah-

Festanschl. P1 Direktes Messverfahren Festanschluss

Bedeutung

Prüfdose) mit Prüfsonde P1

ren (über Prüfdose) mit Prüfsonde P1

Geeignet für Prüflingsanschluss per

Prüfdose, AT3-Adapter (AT3-III E, AT3-IIS, AT3-IIS32), AT16DI/AT32DI

Prüfdose

Phasenwinkel – nur bei Direkt P1 und Festanschluss P1

0 ° oder 180 ° Wählbare Phasenlage des internen Generators gegenüber der Netz-

Phasenlage

Polung – nur bei Direkt P1

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

U(Soll) – nur bei Alternativ P1 und Festanschluss P1

110 V, 115 V, 220 V, 230 V, 240 V

Auswahl einer Netzspannung für synthetische Prüfspannung

Frequenz(Soll) – nur bei Alternativ P1

48 Hz ... 400 Hz

Auswahl einer Netzfrequenz für synthetische Prüfspannung

Prüfablauf

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in Position I ➭ Schließen Sie den Prüfling je nach Messverfahren an. ➭ Stellen Sie die Parameter ein:

Wählen Sie die Messart Direkt P1 oder Alternativ P1 aus.

➭ Bei Direktmessung muss die Messung über beide An-

schlusspolaritäten des Netzsteckers durchgeführt werden. Wählen Sie hierzu die jeweilige Polarität durch Drücken der Taste NL/LN.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP. ➭ Nach jedem Neuanschluss an das Netz und sobald die

erste Prüfung gestartet wird erfolgt ein Netzanschlusstest.

➭ Bei Messart Direkt P1: Bestätigen Sie die Warnung, dass

Netzspannung auf die Prüfdose geschaltet wird.

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messart mit Netz an Prüfdose

Schalter-

stellung

Direkt P1 I

Messart ohne Netz an Prüfdose

Festanschl. P1

Messfunktionen

Patientenableitstrom effektiv

Wechselstromanteil

Gleichstromanteil

Prüfspannung

Definition

Der Patientenableitstrom ist der Strom, der vom im Betrieb befindlichen Gerät von den Patientenanschlüssen über den Patienten zur Erde bzw. zum PE fließt. Gemessen wird der AC- und DC-Anteil des Stroms.

Direktes Messverfahren – Messart Direkt P1 – Anschluss Netzstecker Prüfling (SK1) an Prüfdose – Sonde an Anschluss P1

Prinzipschaltbild

➭ Kontaktieren Sie die kurzgeschlossenen Anwendungsteile mit

der Prüfsonde P1.

➭ Die Messwerte werden eingeblendet. Das Symbol

Der Patientenableitstrom wird nach Aufschalten der Prüfspannung zwischen PE (Anschlussstecker Prüfling) und den kurzge-

schlossenen Anwendungsteilen am Prüfling gemessen. Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

Anschlussschaltbild

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese

mit der Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

44 GMC-I Messtechnik GmbH

Direktes Messverfahren – Messart Festanschluss P1 – Festanschluss – Sonde an Anschluss P1

Prinzipschaltbild

Der Patientenableitstrom wird zwischen den Patientenanschlüssen und PE des Netzanschlusses gemessen.

Anschlussschaltbild

Messparameter für IP einstellen

Messparameter Messart

Direkt P1 Direktes Messverfahren (über

Festanschl. P1 Fest installierter Prüfling Festanschluss

Polung – nur bei Direkt P1

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

Bedeutung

Geeignet für Prüflingsanschluss per

Prüfdose

Prüfdose) mit Prüfsonde P1

Prüfablauf

➭ Stellen Sie vor allen Ableitstrommessungen sicher, dass die

Messparameter „Ref.spannung L-PE“ und „Prüffreq. Alt.“ im SETUP korrekt eingestellt sind, siehe Kapitel 6.2.

➭ Stellen Sie den Drehschalter in die Position I ➭ Schließen Sie den Prüfling an die Prüfdose an. ➭ Bei Direktmessung P1 muss die Messung über beide

Anschlusspolaritäten des Netzsteckers durchgeführt werden. Wählen Sie hierzu die jeweilige Polarität durch Drücken der Taste NL/LN.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP. ➭ Nach jedem Neuanschluss an das Netz und sobald die

erste Prüfung gestartet wird erfolgt ein Netzanschlusstest.

➭ Bestätigen Sie die Warnung, dass Netzspannung auf

die Prüfdose geschaltet wird.

➭ Kontaktieren Sie mit der Prüfsonde P1 die kurzge-

schlossenen Eingänge für die Anwendungsteile.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Lesen Sie die Messwerte ab und vergleichen Sie diese mit der

Tabelle zulässiger Grenzwerte.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Maximal zulässige Grenzwerte der Ableitströme in mA

Prüfnorm

IEC 62353 (VDE 0751-1)

EN 60601

GMC-I Messtechnik GmbH 45

Gleichstrom 0,01 0,01 0,01

Wechselstrom 0,1 0,1 0,01

Gleichstrom 0,01 0,01 0,01

Wechselstrom 0,1 0,1 0,01

Typ B Typ B F Typ CF

8.8 Sondenspannung – U

Anschlussschaltbild

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Schalter-

Messart mit Netz an Prüfdose

stellung

PE - P1 (mit Netz)

Messart ohne Netz an Prüfdose

PE - P1

Messfunktionen

U Sondenspannung effektiv U

Wechselspannungsanteil

Gleichspannungsanteil

U Sondenspannung effektiv U

Wechselspannungsanteil

Gleichspannungsanteil

Netz an Prüfdose Prinzipschaltbild

Anschlussschaltbild

Es können Gleich- Wechsel- und Mischspannungen bis 253 V

gemessen werden. Zwei Anschlussarten stehen zur Auswahl, die

unter Parameter eingestellt werden müssen:

Messparameter für U

Messparameter Messart

PE-P1 Messung von Spannungen mit

PE-P1 (mit Netz) Messung von Spannungen mit

Bedeutung

PE-Bezug, Prüfdose bleibt Spannungsfrei

PE-Bezug, Netzspannung wird auf Prüfdose geschaltet

Sonde

einstellen

Geeignet für Prüflingsanschluss per

Festanschluss

Prüfdose

Polung – nur bei PE-P1 (mit Netz)

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

Prüfablauf

➭ Stellen Sie den Drehschalter in die Position U.

➭ Schließen Sie den Prüfling über seinen Netzstecker an die

Prüfdose des Prüfgeräts an.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ PE-P1 (mit Netz): Bestätigen Sie die Warnung, dass

Netzspannung auf die Prüfdose geschaltet wird.

Fest angeschlossener Prüfling Prinzipschaltbild

➭ Kontaktieren Sie mit der Prüfsonde P1 den nicht geerdeten

Ausgang der Schutzkleinspannung.

➭ Sie können die Polung über die Direktwahl unmittelbar

vor dem Start der Messung einstellen, ohne in das Parametermenü wechseln zu müssen.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

46 GMC-I Messtechnik GmbH

8.9 Messspannung – U (nur SECUTEST PRO bzw. Merkmal I01)

Achtung!

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Schalter-

stellung

Messart mit Netz an Prüfdose

V - COM (mit Netz)

Messart ohne Netz an Prüfdose

V – COM

Messfunktionen

U Messspannung effektiv U

Wechselspannungsanteil

Gleichspannungsanteil

U Messspannung effektiv U

Wechselspannungsanteil

Gleichspannungsanteil

Netz an Prüfdose Prinzipschaltbild

Anschlussschaltbild

Es können Gleich- Wechsel- und Mischspannungen bis 253 V zwischen den Anschlüssen der Buchsen V und COM gemessen werden.

• Messungen mit dem Spannungsmesseingang der Voltmeterfunktion (V–COM), galvanisch vom Netz getrennt

Messparameter einstellen

Messparameter Messart

V – COM Anzeige: Effektivwert+AC+DC Festanschluss V – COM (mit Netz)

Bedeutung

Anzeige: Effektivwert+AC+DC; mit Netz an Prüfdose, z. B. zur Messung von Schutzkleinspannung an Netzteilen

Geeignet für Prüflingsanschluss per

Prüfdose

Prüfablauf Prüfling an Prüfdose (z. B. zur Messung von Schutzkleinspannung an Netzadaptern oder Ladegeräten)

➭ Stellen Sie den Drehschalter in die Position U. ➭ Stellen Sie den Parameter auf V – COM (mit Netz). ➭ Schließen Sie den Prüfling über seinen Netzstecker an die

Prüfdose des Prüfgeräts an.

Anschlussschaltbild

Fest angeschlossener Prüfling Prinzipschaltbild

Bitte verwenden Sie bei der Messung gefährlicher Spannungen nur die beigelegten berührungsgeschützten Messleitungen KS17-ONE.

➭ Schließen Sie die Ausgangsbuchsen des Prüflings an die

Buchsen V und COM an, z. B. um eine Schutzkleinspannung am Ausgang des Prüflings messen zu können.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ V-COM (mit Netz): Bestätigen Sie die Warnung, dass

Netzspannung auf die Prüfdose geschaltet wird.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

GMC-I Messtechnik GmbH 47

8.10 Messung der Auslösezeit von Fehlerstrom-Schutzschal-

Hinweis

tungen des Typs PRCD – tA

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messfunktionen Messart

Schalter-

stellung

PRCD-Auslösezeit für 30 mA-PRCD

Netzspannung an der Prüfdose

mit Netz an Prüfdose

Prüfablauf

➭ Stellen Sie den Drehschalter in die Position tA. ➭ Stecken Sie den PRCD in die Prüfdose des Prüfgeräts und

schließen Sie die Prüfsonde an P1 an.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ Bestätigen Sie die Warnung, dass Netzspannung auf

die Prüfdose geschaltet wird.

Jeweils nach Aufforderung sind folgende Schritte durchzuführen:

Bitte achten Sie darauf, dass die Prüfsonde P1 ununterbrochen vom Zeitpunkt des Einsteckens am PRCD bis zu dessen Auslösung Kontakt mit der Phase hat. Ein vorgezogenes Abziehen der Prüfsonde kann falsche Messwerte zurfolge haben

Prinzipschaltbild

Anschlussschaltbild

Definition

Gemäß DIN VDE 0100-600:2008 ist nachzuweisen, dass der Fehlerstrom-Schutzschalter innerhalb der in DIN VDE 0100-410 definierten Zeit abschaltet.

➭ Nach jedem Neuanschluss an das Netz und sobald die erste

Prüfung gestartet wird erfolgt ein Netzanschlusstest.

➭ Falls der Sondentest ergeben hat, dass keine Prüfsonde P1

angeschlossen war: Prüfsonde P1 wie oben angegeben anschließen.

➭ Schalten Sie den PRCD nach dem Anlegen der Netzspan-

nung ein (z. B. Taste Reset am PRCD).

➭ Kontaktieren Sie mit der Prüfsonde P1 den Netzleiter L am

PRCD (ggf. durch Ausprobieren ermitteln).

➭ Nach Auslösen des PRCDs wird die Prüfung automatisch be-

endet und die Auslösezeit eingeblendet.

➭ Das Speichersymbol erscheint und fordert Sie zum

Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

PRCD

ortsveränderliche (portable) Fehlerstromschutzeinrichtung

Anwendung

Der zu prüfende PRCD wird in die Prüfdose des Prüfgeräts gesteckt. Zur Auslösung des PRCDs muss die Prüfsonde P1 hierzu mit der Phase am PRCD kontaktiert werden.

Die Prüfung von PRCDs (Prüfabläufe und Auslösezeit) ist nur für Prüflinge mit einer Nennspannung von 230 V möglich.

Die Messung der Auslösezeit ist im IT-Netz nicht möglich.

48 GMC-I Messtechnik GmbH

8.11 Funktionstest – P

Hinweis

Achtung!

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messfunktionen Messart

Schalter-

stellung

P Funktionstest an der Prüfdose

I Strom zwischen L und N U Spannung zwischen L und N f Frequenz P Wirkeistung S Scheinleistung PF Leistungsfaktor

mit Netz an Prüfdose

Auswahl der Polarität für Netzspannung

Prinzipschaltbild

Über die eingebaute Prüfsteckdose kann der Prüfling einem Funktionstest mit Netzspannung unterzogen werden.

Die Prüfdose wird vor Umschalten auf Netzspannung auf Kurzschluss getestet (nur wenn ein einphasiger Prüfling getestet wird, kann beim Kurzschlusstest eine Aussage über den Prüfling selbst gemacht werden).

Außer in dieser Schalterstellung kann der Funktionstest unmittelbar nach einer bestandenen Sicherheitsprüfung zu einer ausgewählten Norm durchgeführt werden (nicht möglich bei Geräten der Schutzklasse III).

Prüfablauf

Der Funktionstest ist nur erlaubt, wenn der Prüfling die Sicherheitsprüfung bestanden hat.

Zum Schalten von Lasten siehe Sicherheitshinweise auf Seite 6.

Anschlussschaltbild

Messparameter für P einstellen

Messparameter Bedeutung Polung

LN Phase L – Neutralleiter N NL Neutralleiter N – Phase L

Folgende Anschlussarten sind möglich:

•Prüfdose

• CEE-Adapter (nur bei Anschluss über 1-phasige CEE- bzw. „Caravanbuchse“)

•

AT3-Adapter (AT3-I IIE, AT3-IIS, AT3-IIS32)

• AT16DI/AT32DI

Beginn Funktionstest

Aus Sicherheitsgründen muss der Prüfling vor dem Start des Funktionstests ausgeschaltet werden. Dadurch soll verhindert werden, dass ein Prüfling, von dem bei Betrieb eine Gefahr ausgehen kann, z. B. eine Kreissäge oder ein Trennschleifer, versehentlich eingeschaltet wird.

Ende Funktionstest

Nach Abschluss des Funktionstests müssen Prüflinge – besonders solche mit relativ hoher Induktivität – über ihre eigenen Schalter ausgeschaltet werden.

➭ Stellen Sie den Drehschalter in die Position P. ➭ Schließen Sie den Prüfling über seinen Netzstecker an die

Prüfdose des Prüfgeräts an.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ Bestätigen Sie die Warnung, dass Netzspannung auf

die Prüfdose geschaltet wird.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Für den Funktionstest (Inbetriebnahme des Prüflings) können die o. a. Adapter zwar genutzt werden, die Messung der Schein-/Wirkleistung, Leistungsfaktor und Stromaufnahme ist aber nur möglich, wenn der Prüfling direkt an der Prüfdose oder über den CEE-Adapter (nur 1-phasige CEEBuchse) angeschlossen ist.

GMC-I Messtechnik GmbH 49

8.12 Prüfung von Verlängerungsleitungen – EL1

EL1

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messfunktionen Messart

ohne Netz

Schalter-

stellung

Verlängerungsleitungsprüfung

EL1

mit Adapter für ein- bzw. dreiphasige Verlängerungsleitungen für Prüfung von: – Durchgang – Kurzschluss – falscher Polarität (Adern vertauscht*)

* Aderntausch wird beim EL1-Adpater nicht geprüft

an Prüfdose

EL1-Adapter AT3-IIIE-Adapter VL2E-Adapter

Anwendung

Diese Funktion ermöglicht die Beurteilung der Durchgängigkeit der Leiter L(1, 2, 3) und N einer Verlängerungsleitung.

Messung an 1-phasigen Verlängerungsleitungen mit EL1 Prinzipschaltbild

Messung an 1- und 3-phasigen Verlängerungsleitungen mit VL2E Prinzipschaltbild

Anschlussschaltbild

Messung an 1- und 3-phasigen Verlängerungsleitungen mit AT3-I IIE Prinzipschaltbild

Anschlussschaltbild

50 GMC-I Messtechnik GmbH

Messparameter einstellen

Hinweis

Achtung!

Hinweis

Achtung!

Messparameter Bedeutung Anschlussart

EL1-Adapter

AT3-IIIE-Adapter Messung mit AT3-IIIE-Adapter

VL2E-Adapter Messung mit VL2E-Adapter

Messung mit EL1-Adapter und Prüfling an Prüfdose

für einphasige Verlängerungsleitungen

für ein- und dreiphasige Verlängerungsleitungen

Prüfablauf mit Adapter VL2E

➭ Stellen Sie den Drehschalter in die Position EL1. ➭ Wählen Sie die Anschlussart VL2E-Adapter direkt über die

nebenstehende Taste.

➭ Schließen Sie den Adapter VL2E mit seinem Anschlusskabel

an die Prüfdose des SECUTEST... an.

➭ Schließen Sie die Verlängerungsleitung mit Stecker und

Buchse am VL2E-Adapter an.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

Für die Prüfung von RPE und RISO siehe entsprechende Einzelmessungen.

Für die Prüfung von Verlängerungsleitungen nach DIN VDE 0701-0702, bei denen RPE und RISO gemessen wird, siehe Kapitel 10 „Prüfabläufe nach Norm“ Schalterstellung A8.

Wird die EL1-Durchgangsmessung einer Verlängerungsleitung zusammen mit einem „Reiseadapter“ durchgeführt, so ist eine vom Prüfgerät getroffene Aussage über die Korrektheit der Polung einer Verlängerungsleitung nicht verlässlich!

Bei Leitungen mit Kontrolllampe (i.d.R. Glimmlampe im Schalter) kann das Ergebnis der Durchgangsprüfung für L und N durch den zusätzlichen Widerstand der Glimmlampe verfälscht werden. Bitte führen Sie im Zweifelsfall eine Durchgangsprüfung für L und N mithilfe einer Widerstandsmessung (R-PE oder R-ISO) durch:

SECUTEST PRO: R-PE zwischen Sonde 1 und Sonde 2. SECUTEST BASE(10):

tung am Schutzleiterbügel der Prüfdose (Prüfart PE(PD)-P1).

R-PE zwischen Sonde 1 und Messlei-

➭ Bringen Sie den Schwenktaster am VL2E-Adapter in Position

2 und halten Sie diese Position. Die Messwerte werden eingeblendet.

Das Prüfgerät zeigt nur an, ob die Leitung OK oder nicht OK ist. Ob es sich bei „nicht ok“ um eine Unterbrechung oder einen Kurzschluss handelt, muss der Prüfer durch weitere Messungen selbst ermitteln.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Prüfablauf mit Adaper AT3-I I IE

Für den richtigen Anschluss von Prüfadapter und Prüfling sowie zu den Besonderheiten beim Prüfablauf beachten Sie bitte die Bedienungsanleitung zum Prüfadapter AT3IIIE.

Prüfablauf mit Adapter EL1

➭ Stellen Sie den Drehschalter in die Position EL1. ➭ Wählen Sie die Anschlussart EL1-Adapter direkt über die

nebenstehende Taste.

➭ Schließen Sie den Adapter EL1 an die Buchsen P1 am Prüf-

gerät an.

➭ Schließen Sie die Verlängerungsleitung über ihren Stecker an

die Prüfdose an.

➭ Verbinden Sie die Kupplungsbuchse der Verlängerungsleitung

mit dem Stecker des Adapters EL1.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

GMC-I Messtechnik GmbH 51

9 Sonderfunktionen – EXTRA

EXTRA

In Abhängigkeit von der Gerätekonfiguration wird entweder der QR-Code für den Internetlink auf die Bedienungsanleitung eingeblendet oder die Messansicht für die Temperaturmessung.

SECUTEST BASE(10)

Messung mit Temperaturfühler

Die Temperaturmessung arbeitet sowohl mit einem Pt100- als auch mit einem Pt1000-Temperaturfühler und erkennt intern automatisch den jeweiligen Sensortyp.

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messfunktionen Messart

Schalter-

stellung

EXTRA ohne ohne

QR-Code: Einscannen des QR-Codes ermöglicht das Laden der

aktuellen Bedienungsanleitung von der Website www.gossenmetrawatt.com und das Lesen z. B. auf einem Tablet.

SECUTEST PRO (Merkmal I01) und SECULIFE ST BASE(25)

Einzelmessungen Schalterstellungen grüne Drehschalterebene

Messfunktionen Messart

Schalter-

stellung

EXTRA Temperatur V-COM

Zangenstrom V-COM

Prinzipschaltbild

Anschlussschaltbild

Prüfablauf mit Temperaturfühler

➭ Stellen Sie den Drehschalter in die Position EXTRA. ➭ Wählen Sie die Messfunktion Temp. aus. ➭ Schließen Sie den Temperaturfühler über seinen Stecker an

die Buchsen V-COM des Prüfgeräts an.

➭ Kontaktieren Sie den Prüfling. ➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

In diesem Fall ist die Drehschalterstellung EXTRA mit zusätzlichen Messfunktionen belegt.

➭ Wählen Sie die gewünschte Messfunktion aus.

52 GMC-I Messtechnik GmbH

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Messung mit Zangenstromsensor

EXTRA

Hier ist eine Zangenstrommessung unabhängig von den Messfunktionen R men bei festangeschlossenen Geräten.

Prinzipschaltbild

, IPE oder IG möglich, z. B. zur Messung von Strö-

Prüfablauf mit

Zangenstromsensor

➭ Stellen Sie den Drehschalter in die Position EXTRA. ➭ Wählen Sie die Messfunktion IZ aus.

➭ Stellen Sie den Zangenfaktor an dem Zangenstromsensor ein. ➭ Za.-Faktor: Stellen Sie den Zangenfaktor am Prüfgerät wie an

dem Zangenstromsensor ein.

➭ Schließen Sie die Stromzange über ihren Stecker an die

Buchsen V-COM des Prüfgeräts an.

➭ Umschließen Sie die Leitung des Verbrauchers mit dem Zan-

genstromsensor wie in den Schaltbildern dargestellt.

➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.

➭ Die Messwerte werden eingeblendet. Das Symbol

Messwertaufnahme rechts erscheint. Bei jedem Drücken auf diese Taste speichern Sie den aktuell angezeigten Messwert in den Zwischenspeicher.

➭ Prüfung beenden: Drücken Sie die Taste START/STOP.

Das Speichersymbol erscheint (Diskette mit Anzahl der zwischengespeicherten Messwerte) und fordert Sie zum Speichern der Messwerte unter einer ID-Nummer auf.

➭ Zum Verwerfen der zwischengespeicherten Mess-

werte drücken Sie die Taste ESC und bestätigen dies über die nebenstehende Taste.

Anschlussschaltbild

Messparameter für

Messparameter

Zangenstromsensor

Bedeutung

Messart

V – COM Anzeige: A AC Festanschluss V – COM (mit Netz)

Anzeige: A AC; mit Netz an Prüfdose, z. B. zur Messung von Schutzkleinspannung an Netzteilen

Polung – nur bei PE-P1 (mit Netz)

L/N oder N/L Auswahl der Polarität für Netzspannung an Prüfdose

Za.-Faktor

am Prüfgerät Ü-Faktor Zangenstromsensor geeignete Zangen 1 V : 1000 A

(1 : 1000) 1 V : 100 A

(1 : 100) 1 V : 10 A

(1 : 10) 1 mV : 1 mA

(1 : 1) 10 mV : 1 mA

(10 : 1) 100 mV : 1 mA

(100 : 1) 1 V : 1 mA

(1000 : 1)

1 mV / 1 A WZ12C, Z3512A,

10 mV / 1 A WZ11B, Z3512A,

100 mV / 1 A WZ12B, WZ11B, Z3512A,

1000 mV / 1 A WZ12C, Z3512A,

100 mV : 1 mA SECUTEST CLIP

einstellen

Geeignet für Prüflingsanschluss per

Prüfdose

METRAFLEX 3000

METRAFLEX 3000/300M

METRAFLEX 300M

Messbereich an Zange und Parameter im Prüfgerät einstellen

SECUTEST PRO

SECULIFE ST

BASE(25)

Za.-Faktor

1000 mV : 1 A 1000 mV : 1 A 1 mA... 15 A 0 A ... 300 A

1 mV : 1 A 1 mV : 1 A 1 A ... 150 A 1,0 A ... 300 A

100 mV : 1 A 100 mV : 1 A 10 mA... 100 A 0 A ... 300 A

100 mV : 1 A 100 mV : 1 A 0,5 A ... 20 A 0 A ... 300 A

10 mV : 1 A 10 mV : 1 A 5 A... 200 A 0 A ... 300 A

1000 mV : 1 A 1000 mV : 1 A 0,001 A... 1 A 0 A ... 300 A

100 mV : 1 A 100 mV : 1 A 0,01 A... 10 A 0 A ... 300 A

10 mV : 1 A 10 mV : 1 A 0,1 A ... 100 A 0 A ... 300 A

1 mV : 1 A 1 mV : 1 A 1 A... 1000 A 0 A ... 300 A

100 mV : 1 A 100 mV : 1 A 0,01 A... 30 A 0 A ... 300 A

10 mV : 1 A 10 mV : 1 A 0,1 A ... 300 A 0 A ... 300 A

1 mV : 1 A 1 mV : 1 A 1 A... 3000 A 0 A ... 300 A

1000 mV : 1 A 1000 mV : 1 A 0,001 A... 3 A 0 A ... 300 A

100 mV : 1 A 100 mV : 1 A 0,01 A... 30 A 0 A ... 300 A

10 mV : 1 A 10 mV : 1 A 0,1 A ... 300 A 0 A ... 300 A

100 mV : 1 mA SECUTEST CLIP

Zangenstromsensor SECUTEST PRO

Wandler-

übersetzung

(Schalter*)

METRAFLEX 3000

METRAFLEX 300M

100 mV : 1 mA 0,1...25 mA 0,01 mA ... 3,00 A

Messbereich Anzeigebereich

WZ12C

WZ12B

WZ11B

Z3512A

SECULIFE ST

BASE(25)

mit Zange

GMC-I Messtechnik GmbH 53

10 Prüfabläufe – Prüfsequenzen

Hinweis

Auslieferzustand

Automatische Prüfabläufe Schalterstellungen Drehschalterebene orange Schalter-

stellung Vorkonfigurierte (frei einstellbare) Prüfabläufe A1 A2 A3 A4

A8 AUTO

* vorausgesetzt der jeweilige Sequenzparameter ist auf „ein“ voreingestellt

auto = automatische Erkennung, siehe Seite 56

Norm/Prüfablauf Messart Anschluss Typ Schutz-

klasse

VDE 0701-0702 passiv Prüfdose auto Kurzschlussk.* – Sichtprüfung* – VDE 0701-0702 aktiv auto auto Kurzschlussk.* – Sichtprüfung* – VDE 0701-0702-EDV IEC 62353 (VDE 0751) passiv Prüfdose BF auto

IEC 62353 (VDE 0751) aktiv auto BF auto

IEC 60974-4 aktiv auto auto Kurzschlussk.* – Sichtprüfung* –

IEC 60974-4 aktiv AT16/32-DI-

VDE 0701-0702-VLTG VDE 0701-0702 auto auto auto Kurzschlussk.* – Sichtprüfung* –

aktiv

VLTG EL1

auto auto Kurzschlussk.* – Sichtprüfung* –

Adap.

SKI Sichtprüfung* – RPE* – RISO SKI – RISO Weld. – RISO Schwk.-PE – IPE NL – IB W1 NL – IB W2 NL

SKI

Sequenz frei konfigurierbar, abhängig von der gewählten Konfiguration (Schutzklasse, Typ Anwendungsteil)

RPE* – RISO* – IPE Alt. – Funktionsprüfung* RPE* – RISO* – IPE LN – IPE NL – Funktionsprüfung* RPE* – IPE LN – IPE NL – Funktionsprüfung*

Kurzschlussk.* – Sichtprüfung* – RPE* – RISO SKI* – RISO SKII+AWT* – RISO BF* – IGA SKI – IA BF– Funktion*

– IB W1 LN – IB W2 LN – IPE NL – IB W1 NL – IB W2 NL – U(0)/U(R) – Funktionsprüfung* – Sichtprüfung*

– U(0) – Sichtpr* Kurzschlussk.* – Sichtprüfung* –

RPE* – RISO SKI – RISO Schweisskreis. – RISO Schwk.-PE

RPE* – RISO* – Durchgang (EL1) RPE* – RISO* – IPE Alt. – Funktionsprüfung*

10.1 Allgemeines

Soll nacheinander immer wieder die gleiche Abfolge von Einzelprüfungen mit anschließender Protokollierung durchgeführt werden, wie dies z. B. bei Normen vorgeschrieben ist, empfiehlt sich der Einsatz von Prüfabläufen (auch Mess- oder Prüfsequenzen genannt). Für die Prüfabläufe nach Norm sind Grenzwerte hinterlegt. Daher erfolgt schon während der Messung eine Gut/Schlecht-Bewertung anhand der Worst-case-Beurteilung. Erscheint der aktuelle Messwert grün, hält dieser die vorgegebenen Normgrenzwerte ein. Wird der Messwert rot eingeblendet, erfüllt dieser nicht die Normvorgaben.

Die Gut/Schlecht-Bewertung der Messwerte erfolgt mit höherer Genauigkeit als diese auf dem Display angezeigt wird – u. U. kann aufgrund dieser nicht sichtbaren Dezimalstellen ein Messwert zwar in der Anzeige scheinbar exakt mit dem Grenzwert übereinstimmen, dennoch kann er auf Grund der Nachkommastellen als „rot“ angezeigt (Grenzwertverstoß) werden.

Wird der Messwert orange eingeblendet, sind nach dem Prüfschritt weitere Eingaben (z. B. Leitungslänge) erforderlich, die darüber entscheiden, ob der Prüfschritt bestanden wird. Wird auch nur eine Einzelmessung nicht bestanden, wird der Prüfablauf abgebrochen und die Prüfung nach der ausgewählten Norm gilt als nicht bestanden.

Automatische Prüfabläufe (Prüfsequenzen) werden in den Drehschalterstellungen AUTO sowie A1 bis A8 durchgeführt.

Prüfabläufe A1 ... A8 und AUTO sind ab Werk vorkonfiguriert. Wir empfehlen A1 ... A8 mit regelmäßig gebrauchten Prüfsequen-

zen zu belegen und in der Schalterstellung AUTO Sonderabläufe durchzuführen, bei denen eine häufige Anpassung der Parameter erforderlich ist.

Die Bewertung der Messungen erfolgt automatisch durch das Prüfgerät. Die Bewertung findet anhand der Worst-case-Beurteilung und je nach Einstellung unter Berücksichtigung der Betriebsmessunsicherheit statt.

Prüfabläufe der Drehschalterstellung AUTO

Die folgenden Prüfsequenzen sind im SECUTEST BASE(10) oder SECULIFE ST BASE(25) in den Drehschalterstellungen AUTO, A1 bis A8

werkseitig vorhanden:

• DIN VDE 0701-0702 Instandsetzung und Wiederholungsprüfungen an elektrischen Geräten

• IEC 62353 Medizinische elektrische Geräte (Wiederholungsprüfungen und Prüfung nach Instandsetzung von medizinischen elektrischen Geräten), Anwendungsteile mit Prüfsonde P1

• IEC 60974-4 Lichtbogenschweisseinrichtungen (Teil 4: Prüfen von Lichtbogenschweisseinrichtungen) Spannungsmessung mit Prüfsonde P1, ohne galvanische Trennung. Die zu messende Spannung muss mit einem Pol mit PE des Versorgungsnetzes verbunden werden.

Die einzelnen Sequenzen werden über die Softkeys ausgewählt.

Prüfabläufe der Drehschalterstellungen AUTO, A1 bis A8

Für diese Drehschalterstellungen können maximal 8* kundenspezifische (benutzerdefinierte) Prüfsequenzen hinterlegt werden. Diese Sequenzen werden am PC mithilfe des Programms IZYTRON .IQ erstellt. Die in Ihrer SECUTEST-Ausführung zur Verfügung stehenden Messungen und Parameter werden hierzu aus dem Prüfgerät geladen und im PC-Programm entsprechend zur Verfügung gestellt. Abschließend kann der erstellte Prüfablauf direkt in den SECUTEST... (Voraussetzung: Datenbankerweiterung Z853R oder Merkmal KB01) geladen sowie als XML-Datei auf dem Computer abgespeichert werden. Die kundenspezifischen (benutzerdefinierte) Prüfsequenzen erscheinen auf der SECUTEST-Bedienoberfläche grundsätzlich mit einem vorangestellten Stern.

* Mit der zusätzlichen Option SECUTEST DB comfort bzw. Merkmal KD01

können insgesamt 24 benutzerdefinierte Prüfsequenzen ins Prüfgerät geladen werden.

Für die Prüfabläufe können an zwei Stellen im Prüfgerät Vorgaben gemacht werden:

• Schalterstellung SETUP: hier können Sie allgemeine Einstellungen vornehmen, die für sämtlche Prüfabläufe (unabhängig von der jeweils gewählten Norm) gelten

• Schalterstellung AUTO und A1 bis A8: hier können Sie Klassifizierungsparameter und Sequenzparameter eingeben, die nur für die ausgewählte Schalterstellung gelten

54 GMC-I Messtechnik GmbH

Sequence Designer

Achtung!

Hinweis

SETUP

Mithilfe des PC-Programms Sequence Designer (bis Firmware 1.8.3) können Prüfabläufe am PC erstellt und zum Prüfgerät übertragen werden und zwar über USB-Anschluss oder über USB-Stick.

Sofern Sie die werkseitig voreingestellten Prüfabläufe der jeweiligen Norm verändern oder verkürzen, besteht die Gefahr, dass diese nicht mehr normkonform sind und entsprechend nicht mehr als Nachweis der Betriebssicherheit nach DGUV Vorschrift 3 oder BetrSichV gelten bzw. diese Anforderungen nicht mehr erfüllen.

Allgemeine Einstellungen (Setup: Parameter Autom. Messungen)

Folgende Einstellungen können in der Schalterstellung SETUP auf der Menüseite 1/3 unter dem Parameter Autom. Messungen für alle Prüfabläufe gemeinsam vorgenommen werden:

eines benutzerdefinierten Grenzwertes (in der Regel ein vom Hersteller vorgegebener und von der Norm abweichender Grenzwert), um die Messung unter dieser neuen Bedingung bestehen zu lassen.

❑ Messsequenzen (ab Firmware V1.6.0 nicht mehr im Menü „Kultur“)

Hier können folgende Normen ausgewählt werden: VDE, OVE (Niederländische Version: NEN) Ein Geräteneustart erfolgt, sofern die Einstellung für „Messsequenzen“ geändert und das Menü „Autom. Messungen“ verlassen wird.

Änderung der Messsequenzen erfordern einen Neustart des Prüfgeräts! Datenbankstruktur und -inhalte bleiben erhalten.

❑ Autostore (Option SECUTEST DB comfort bzw. Merkmal KD01)

Wird diese Funktion aktiviert („ein“), so werden die Prüfergebnisse im Automatischen Prüfablauf sofort unter dem Prüfobjekt (= Gerät oder ME-Gerät) abgespeichert, welches gerade in der Datenbank selektiert ist.

Falls Sie zuvor kein Prüfobjekt in der Speicherverwaltung (Taste MEM) ausgewählt haben, erscheint der INFO-Hinweis, dass das automatische Speichern der aktuellen Prüfung nicht möglich ist.

Sie werden aufgefordert, eine Objekt-ID über ein Lesegerät oder über die Softkey-Tasten einzugeben oder innerhalb der Datenbank (Taste MEM) dieses anzuwählen. In diesem Fall müssen Sie die Prüfung manuell über die Softkey-Taste „Speichern“ in der Datenbank speichern.

❑ Am Sequenzende

Am Ende eines Prüfablaufs kann entweder das Speichersymbol zur Aufforderung eines Speichervorgangs (Parameter „Speicherbildschirm“) oder die Ergebnisliste (Parameter „Ergebnisliste“) eingeblendet werden.

❑ BMU berücksichtigen

Bei Anwahl von Ja wird die BMU (Betriebsmessunsicherheit) bei der Anzeige des Messergebnisses berücksichtigt. Das Endergebnis wird um den Wert der BMU verschlechtert angezeigt.

❑ Automessstelle

Bei Anwahl von Ja erkennt das Prüfgerät während der Schutzleiterwiderstandsmessung eines automatischen Prüfablaufs, ob der Schutzleiter mit der Sonde kontaktiert ist und startet automatisch die Aufnahme eines neuen Messpunktes. Die Zustände werden durch unterschiedliche stetige Signaltöne signalisiert. Dies ermöglicht die Schutzleiterprüfung ohne Tastenbedienung am Gerät.

Die Funktion „Automessstelle“ wird nur bei Prüfschritten vom Typ „Mehrfachmessung“ aktiv. Möchten Sie diese Funktion benutzen, stellen Sie – bei eingebauten Prüfabläufen sicher, dass in den

Sequenzparametern (siehe Seite 54) „Mehrfachmessung“ für den Prüfschritt RPE gewählt ist.

– bei benutzerdefinierten Prüfsequenzen (nur mit

Datenbankerweiterung Z853R oder Merkmal KB01) sicher, dass der RPE-Prüfschritt als „Mehrfachmessung“ in der Sequenz eingefügt ist.

❑ Schritte überspringen

Hier kann konfiguriert werden, ob der Anwender während eines Prüfablaufs Messprüfschritte überspringen darf („ein“).

Übergehbare (nicht normrelevante) Kontrollprüfschritte sind hiervon nicht betroffen!

❑ Stil Startbildschirm

Hier können Sie zwischen Baum- und Detailansicht für die Startseite des Prüfablaufs wählen, siehe Kapitel 10.2.

❑ Grenzwertmodus

Sofern Sie zur Bewertung der Messungen ausschließlich die Grenzwerte nach Norm heranziehen wollen, setzen Sie den Parameter auf Normal. Bei Einstellung auf Experte erscheint im Falle einer nicht bestandenen Messung neben dem Popup „Messung fehlgeschlagen“ der Softkey LIMIT. Dieser ermöglicht die Eingabe

GMC-I Messtechnik GmbH 55

Bedeutung der Symbole der Bedienerführung – Prüfablauf 10.2 Prüfablauf auswählen und Konfigurieren

Norm/Prüfsequenz

Anschlussart Schutzklasse

Kl.-Parameter

Messart

Statuszeile

Sequenzparameter

Baumansicht*

Anschlussart

Schutzklasse

Kl.-Parameter

Messart

Statuszeile

Sequenzparameter

Anwendungsteile

Detailansicht*

Norm/Prüfsequenz

Sym-

Softkeyvarianten Prüfablauf / Sequenz

bol

Prüfung für Geräte der Schutzklasse I Berührbare leitfähige Teile sind an den Schutzleiter ange-

schlossen, sodass diese bei Ausfallen der Basisisolierung keine Spannung führen können.

Prüfung für Geräte der Schutzklasse II Diese Geräte verfügen über eine doppelte oder verstärkte

Isolierung. Prüfung für Geräte der Schutzklasse III Diese Geräte werden durch Schutzkleinspannung (SELV)

versorgt. Darüber hinaus werden keine Spannungen erzeugt, die größer sind als die der SELV.

Anwendungsteile vom Typ B (Body)

Anwendungsteile vom Typ BF (Body Float)

Anwendungsteile vom Typ CF (Cardiac Float)

Beispiel Prüfablauf-Startseite – Baumansicht

Sequenzparameter einstellen, siehe Seite 59.

Klassifizierungsparameter einstellen

Sichtprüfung oder Funktionstest mit OK oder not OK bewerten (Wechseltaste)

Einen Kommentar eingeben, z. B. bei der Sichtprüfung oder dem Funktionstest

Prüfung fortsetzen, nächster Prüfschritt im Prüfablauf

Dauermessung beenden, nächster Prüfschritt im Prüfablauf

geänderte Parameter übernehmen, zurück zur Speicheransicht

Sequenz (Prüfablauf) beenden

– Kontrolle wiederholen (wenn diese fehlgeschlagen ist). – Prüfschritt wiederholen – Kontrollprüfschritt übergehen – Überspringen von Einzelprüfungen im Prüfablauf Eine Freigabe dieser Option für den Anwender kann im

SETUP unter „Autom. Messungen“ eingestellt werden. Bewertung starten – Messwert aufnehmen. Mit jedem

Druck auf diesen Softkey wird ein weiterer Messwert gespeichert und die Zahl inkrementiert.

Bewertungsablauf während einer Zahl blinkt.

Messwert während des Bewertungsablaufs einer

sung

aufnehmen.

Messwertaufnahme wiederholen

Messwert löschen

Messwerte einblenden

Dauermessung

starten. Die

Dauermes-

Beispiel Prüfablauf-Startseite – Detailansicht und AWT

* Drehschalterstellung SETUP:

Menü Setup 1/3 > Autom. Messungen > 2/2 > Stil Startbildschirm:

Baum- oder Detailansicht

Prüfgeräte mit Merkmal E01 (Touchscreen)

Zwischen dem Stil „Baumansicht“ und „Detailansicht“ (siehe oben) kann per „Touch-Klick“ umgeschaltet werden, d. h. durch jeweiliges kurzes Antippen in den Bereich des unteren Rahmens.

Klassifizierungsparameter– automatische Erkennung

Sofern die Einstellungen bestimmter Klassifzierungsparameter vom Prüfgerät automatisch erkannt werden, signalisiert dies jeweils ein orangefarbener Rahmen (ab Firmware V1.3.0; hier: Anschlussart Prüfdose und Schutzklasse I). Die Beschreibung dieser Parameter finden Sie in Abhängigkeit von der Schalterstellung in den folgenden Tabellen.

Details der Ergebnisliste einblenden

Details der Ergebnisliste ausblenden

Die Identnummer, unter der die Messung/en gespeichert werden soll/en, kann hier eingegeben werden.

Gültige Messwerte eines Prüfablaufs sind vorhanden. Diese Messung kann abgespeichert werden.

Messdaten speichern unter (mit Anzeige des Speicherorts/ID oder Neueingabe einer anderen als der vorausgewählten ID)

Messdaten zum PC senden, z. B. zur Speicherung in der Protokolliersoftware IZYTRON .IQ (Funktion Push/Print), Beschreibung siehe Online-Hilfe zur IZYTRON .IQ

56 GMC-I Messtechnik GmbH

Automatische Erkennung für Schutzklasse aktiv

Beim Anstecken oder Abziehen eines Prüflings wird die Schutzklasse ggf. ohne Rückfrage geändert.

Automatische Erkennung für Schutzklasse inaktiv Das Prüfgerät belässt beim Anstecken oder Abzie-

hen eines Prüflings die gewählte Einstellung für die Schutzklasse.

Klassifizierungsparameter komfortabel ändern (Option Merkmal E01 (Touch Screen))

➭ Per Touch-Klick (kurzes Antippen) in das jeweilige Fenster der

Klassifizierungsparameter öffnet sich das entsprechende Auswahlmenü.

➭ Durch Auswahl des gewünschten Parameters gelangen Sie

automatisch zurück ins Startmenü.

Klassifizierungsparameter – VDE 0701-0702

Parameter Einstellmöglichkeiten / Bedeutung 1/2

Norm

Schutzklasse Anschlussart

1) 2)

2/2

Messart (MA)

Auto-Erkennung Anschl. & SK & MA

diese Parameter müssen manuell vorgegeben werden, falls sie nicht automatisch oder nicht richtig erkannt werden

Grenzwert des Schutzleiterwiderstands wird aufgrund von Länge und Querschnitt festgelegt, Daten bleiben bis zur Neueingabe gespeichert

VDE 0701-0702

VDE 0701-0702-EDV, siehe folgende Tabelle VDE 0701-0702-VLTG, siehe Tabelle unten VDE 0701-0702-PRCD, siehe Tabelle unten IEC 62353, siehe Tabelle unten IEC 60974-4, siehe Tabelle unten

SKI, SKII, SKI+II, SKI+III, SKII+III, SKI+II+III Prüfdose

Festanschluss Adapter: AT16/32-DI-Adapter Adapter: VL2E Adapter: AT3-Adapter (Merkmal I01) Festanschluss: P1+P2 (nur mit Merkmal H01)

passiv aktiv

Anschl. & SK Anschl. & MA nur Anschluss SK & Messart Nur Schutzkl. (SK) Nur Messart (MA)

aus: Keine Autoerkennung:

alle Klassifizierungsparameter wie Anschl. und SK müssen manuell vorgegeben werden

Klassifizierungsparameter – VDE 0701-0702-EDV

Parameter Einstellmöglichkeiten / Bedeutung 1/2

Norm VDE 0701-0702, siehe Tabelle oben

VDE 0701-0702-EDV

VDE 0701-0702-VLTG, siehe Tabelle unten VDE 0701-0702-PRCD, siehe Tabelle unten IEC 62353, siehe Tabelle unten IEC 60974-4, siehe Tabelle unten

SKI, SKII, SKI+II, SKI+III, SKII+III, SKI+II+III Prüfdose

Festanschluss Adapter: AT16/32 Adapter: AT3-Adapter (Merkmal I01)

Schutzklasse Anschlussart

1) 2)

2/2

Messart (MA) Auto-Erkennung Anschl. & SK & MA

diese Parameter müssen manuell vorgegeben werden, falls sie nicht automatisch oder nicht richtig erkannt werden

Grenzwert des Schutzleiterwiderstands wird aufgrund von Länge und Querschnitt festgelegt, Daten bleiben bis zur Neueingabe gespeichert

aktiv

Anschl. & SK Anschl. & MA nur Anschluss SK & Messart Nur Schutzkl. (SK) Nur Messart (MA)

aus: Keine Autoerkennung:

alle Klassifizierungsparameter wie Anschl. und SK müssen manuell vorgegeben werden

Klassifizierungsparameter – VDE 0701-0702-VLTG

Parameter Einstellmöglichkeiten / Bedeutung 1/2

Norm VDE 0701-0702, siehe Tabelle oben

Schutzklasse Anschlussart

1) 2)

2/2

Messart (MA) Auto-Erkennung Anschl. & SK & MA

diese Parameter müssen manuell vorgegeben werden, falls sie nicht automatisch oder nicht richtig erkannt werden

Grenzwert des Schutzleiterwiderstands wird aufgrund von Länge und Querschnitt (bei EL1 nur Länge) festgelegt, Daten bleiben bis zur Neueingabe gespeichert

VDE 0701-0702-EDV, siehe Tabelle zuvor

VDE 0701-0702-VLTG

VDE 0701-0702-PRCD, siehe folgende Tabelle IEC 62353, siehe Tabelle unten IEC 60974-4, siehe Tabelle unten

SKI Prüfdose

Adapter: AT3-IIIE Adapter: EL1-Adapter Adapter: VL2E-Adapter

VLTG

Anschl. & SK Anschl. & MA nur Anschluss SK & Messart Nur Schutzkl. (SK) Nur Messart (MA)

aus: Keine Autoerkennung:

alle Klassifizierungsparameter wie Anschl. und SK müssen manuell vorgegeben werden

GMC-I Messtechnik GmbH 57

Klassifizierungsparameter – VDE 0701-0702-PRCD

Hinweis

Klassifizierungsparameter – IEC 62353

Parameter Einstellmöglichkeiten / Bedeutung 1/2

Norm VDE 0701-0702, siehe Tabelle oben

Schutzklasse Anschlussart

1) 2)

VDE 0701-0702-EDV, siehe Tabelle oben VDE 0701-0702-VLTG, siehe Tabelle zuvor

VDE 0701-0702-PRCD

IEC 62353, siehe folgende Tabelle IEC 60974-4, siehe Tabelle unten

SKI, SKI+II Prüfdose

2/2

Messart (MA) PRCD Typ

Auto-Erkennung Anschl. & SK & MA

diese Parameter müssen manuell vorgegeben werden, falls sie nicht automatisch oder nicht richtig erkannt werden

Grenzwert des Schutzleiterwiderstands wird aufgrund von Länge und Querschnitt festgelegt, Daten bleiben bis zur Neueingabe gespeichert

Neue Klassifizierungsparameter „PRCD Typ“ (ab Firmware V1.7.0)

PRCD PRCD (Standard)

PRCD (SPE) PRCD-S (SPE) PRCD-K (SPE)

Anschl. & SK Anschl. & MA nur Anschluss SK & Messart Nur Schutzkl. (SK) Nur Messart (MA)

aus: Keine Autoerkennung:

alle Klassifizierungsparameter wie Anschl. und SK müssen manuell vorgegeben werden

(werden nur eingeblendet bei Parameterauswahl Norm VDE 0701-0702-PRCD):

– PRCD (Standard):

Zur Prüfung von einfachen Personenschutzadaptern, bei denen der Schutzleiter fest durchverbunden ist.

– PRCD (SPE):

(SPE = Switched Protective Earth) Zur Prüfung von PRCDs, bei denen der Schutzleiter nur im eingeschalteten Zustand durchverbunden ist.

– PRCD-S (SPE):

Zur Prüfung von Personenschutzadaptern vom Typ PRCD-S.

– PRCD-K (SPE):

Zur Prüfung von Personenschutzadaptern vom Typ PRCD-K.

Parameter Einstellmöglichkeiten / Bedeutung 1/2

Norm VDE 0701-0702, siehe Tabelle oben

VDE 0701-0702-EDV, siehe Tabelle oben VDE 0701-0702-VLTG, siehe Tabelle oben VDE 0701-0702-PRCD, siehe Tabelle zuvor

IEC 62353

IEC 60974-4, siehe folgende Tabelle SKI, SKII oder SKI+II Prüfdose

Festanschluss Adapter: AT16/32-DI-Adap. Adapter: AT3-Adapter Festanschluss: P1+P2 (nur mit Merkmal H01)

Schutzklasse Anschlussart

2/2

Messart (MA)

AWTs Anwendungsteile: Keine, B, BF, CF oder Kombinationen

Auto-Erkennung Anschl. & SK & MA

diese Parameter müssen manuell vorgegeben werden, falls sie nicht automatisch oder nicht richtig erkannt werden

passiv aktiv

Typ B (B ody ): Geräte dieses Typs sind sowohl für äußere als auch innere Anwendungen am Patienten geeignet, ausgenommen die unmittelbare Anwendung am Herzen. Folgende Schutzklassen sind zulässig: I, II, III oder solche mit interner elektrischer Stromquelle. Typ BF (Body Float): Geräte vom Typ B, jedoch mit isoliertem Anwendungsteil vom Typ F. Typ CF (Cardiac Float): Geräte dieses Typs sind für die direkte Anwendung am Herzen geeignet. Das isolierte Anwendungsteil muss erdfrei sein. Folgende Schutzklassen sind zulässig: I, II oder solche mit interner elektrischer Stromquelle.

Anschl. & SK Anschl. & MA nur Anschluss SK & Messart Nur Schutzkl. (SK) Nur Messart (MA)

aus: Keine Autoerkennung:

alle Klassifizierungsparameter wie Anschl. und SK müssen manuell vorgegeben werden

Die der jeweiligen Schalterstellung zugeordnete Norm bzw. Normvariante entspricht dem Auslieferzustand. Ax bedeutet, die Normvariante VDE 0701-0702-PRCD kann in jeder der voreingestellten Schalterstellungen ausgewählt werden.

Zur Prüfung von 1- und 3-phasigen PRCDs sowohl des Typs S als auch K durch Simulation von Fehlerfällen, siehe auch Prüfadapter PROFITEST PRCD auf unserer Homepage.

Die Prüfung von PRCDs (Prüfabläufe und Auslösezeit) ist nur für Prüflinge mit einer Nennspannung von 230 V möglich

58 GMC-I Messtechnik GmbH

Klassifizierungsparameter – IEC 60974-4

Parameter Einstellmöglichkeiten / Bedeutung 1/2

Norm VDE 0701-0702, siehe Tabelle oben

Schutzklasse Anschlussart

2/2

Messart (MA) Spannung Typschild Spannung vom Typschild U(R) eff

Auto-Erkennung Anschl. & SK & MA

diese Parameter müssen manuell vorgegeben werden, falls sie nicht automatisch oder nicht richtig erkannt werden

VDE 0701-0702-EDV, siehe Tabelle oben VDE 0701-0702-VLTG, siehe Tabelle oben VDE 0701-0702-PRCD, siehe Tabelle oben IEC 62353, siehe Tabelle zuvor

IEC 60974-4

SKI, SKII oder SKI+II Prüfdose

Festanschluss Adapter: AT16/32-DI-Adap. Adapter: AT3-Adapter

aktiv

(Grenzwert effektiv, variabel eingebbar) oder Leerlaufspannung U0 DC (Grenzwert = 113 V DC)

Anschl. & SK Anschl. & MA nur Anschluss SK & Messart Nur Schutzkl. (SK) Nur Messart (MA)

aus: Keine Autoerkennung:

alle Klassifizierungsparameter wie Anschl. und SK müssen manuell vorgegeben werden

❑ Unterdrücken von Prüfschritten

Je nach ausgewählter Prüfnorm ist ein Teil der folgenden Prüfschritte wegschaltbar:

Parameter unterdrückbare Prüfschritte

Sichtprüfung Sichtprüfung Funktionstest Funktionstest RPE Schutzleiterwiderstandsprüfung RISO SKI+I I Isolationswiderstandsprüfungen für SKI und SKII RISO Pri./Sek. Isolationswiderstandsprüfung zwischen Primär- und Se-

RISO Sek./PE Isolationswiderstandsprüfung zwischen Sekundärseite

RISO BF/CF (IEC 62353)

RISO Schweisskreis (IEC 60974-4)

Umpolen Alle Ableitstrommessungen mit umgekehrter Polarität IPE Messart (aktiv) IB IB Schweisskreis Prüfhinweise anzeigen Kurzschlussk. L-N Kurzschlusskontrolle zw. L und N Kurzschlussk. LN-PE Kurzschlusskontrolle zw. LN und PE1 Leerlaufspannung

(IEC 60974-4) Durchgangsprüfung

(nur VLTG-Prüfung) SKIII Versorgungsspg Versorgungsspannungsmessung (bei SKIII-Prüflingen; nur

Vor dem Aufschalten von Netzspannung auf den Prüfling wird unabhängig von dieser Einstellung eine Kurzschlusskontrolle durchgeführt.

kundärseite von SKII I-Prüflingen

und PE von SKII I-Prüflingen Isolationswiderstandsprüfungen an BF-/CF-Anwendungsteilen

RISO-Prüfungen zwischen Primärseite und Schweissausgang sowie zwischen PE und Schweissausgang

Schutzleiterstrom-Prüfung Berührstrom-Prüfung Berührstrom-Prüfung am Schweisskreis Für erfahrene Prüfer nicht unbedingt notwendige Prüfhinweise

Leerlaufspannungsprüfung am Schweissgerät

Durchgangsprüfung mittels EL1/VL2E/AT3-IIIE-Adapter

bei Messart „Aktiv“)

Sequenzparameter (ab Firmware V1.3.0)

Die ab Werk voreingestellten Prüfabläufe können über die Sequenzparameter an Ihren jeweiligen Verwendungszweck bzw. Prüfnorm angepasst werden. Die vorgenommenen Einstellungen der Sequenzparameter gelten jeweils nur für die aktuell gewählte Drehschalterposition (A1 … A8 oder AUTO) und bleiben dort solange gespeichert bis eine Änderung vorgenommen wird. Abhängig von der eingestellten Prüflingsklassifizierung (Schutzklasse etc.) sind nicht alle Parameter relevant.

❑ Einstellen von Messparametern einzelner Prüfschritte

Je nach ausgewählter Prüfnorm ist ein Teil der folgenden Prüfschritte einstellbar:

Parameter Bedeutung

RPE IP Prüfstrom für Schutzleiterwiderstandsprüfung auswählen

IPE Messart (aktiv)

IG Messart (aktiv) (IEC 62353)

SECUTEST BASE10/PRO (Merkmal G01)

SECULIFE ST BASE25 (Merkmal G02)

❑

Wählen zwischen Einzel- und Mehrfachmessung für einzelne Prüfschritte

200 mA AC, ±200 mA DC, 10 A AC Messart der Schutzleiterstrommessung bei der aktiven

Geräteprüfung einstellen (Differentiell/Direkt) Messart der Geräteableitstrommessung bei der aktiven

Geräteprüfung einstellen (Differentiell/Direkt)

oder 25 A AC

Parameter (ab FW1.5.0) Bedeutung

RPE als

Umschalten des Prüfschrittes „Schutzleiterwiderstandsprüfung“ zwischen Mehrfachmessung und Einzelmessung

Parameter (ab FW1.8.0) Bedeutung

RISO SK II als Umschalten der Isolationswiderstandsmessung an SK II-

IB als Umschalten der Berührstrommessung zwischen Mehr-

IB SK II als (nur IEC 60974) Umschalten der Berührstrommessung an

Teilen (Messungen an Anwendungsteilen/Schweißausgängen sind nicht betroffen) zwischen Mehrfachmessung und Einzelmessung

fachmessung und Einzelmessung

SK II-Teilen zwischen Mehrfachmessung und Einzelmessung

GMC-I Messtechnik GmbH 59

❑ Einstellen der Messdauer einzelner Prüfschritte

Mit diesen Parametern kann die Prüfzeit für die jeweilige Messung beeinflusst werden. Handelt es sich um einen Prüfschritt zu einer Einzelmessung dauert der gesamte Prüfschritt die eingegebene Zeit in Sekunden. Handelt es sich um einen Prüfschritt zu einer Mehrfachmessung, beeinflussen Sie damit die Messdauer je Messpunkt.

Wird 0 Sekunden eingestellt, entspricht dies einer Dauermessung, die vom Prüfer per Tastendruck beendet werden muss.

Parameter (ab FW1.5.0) Bedeutung

Messdauer RPE

Messdauer IPE Einstellen der Prüfzeit für die Schutzleiterstrommessung

Messdauer IG Einstellen der Prüfzeit für die Geräteableitstrommessung

Beim Prüfablauf VDE 0701-0702-PRCD mit folgender Einstellung „PRCD Typ: PRCD (SPE)“ ist die Messdauer nicht beeinflussbar. Die hier eingestellte Messdauer wirkt sich nur auf die RPE-Messung bei den PRCD-Typen „PRCD (Standard)“ und „PRCD-S (SPE)“ aus.

Einstellen der Prüfzeit für die Schutzleiterwiderstandsmessung (0 bis 60 Sekunden)

(0 bis 60 Sekunden)

Parameter (ab FW1.8.0) Bedeutung

Messdauer IB Einstellen der Prüfzeit für die Berührstrommessung

Messdauer IB SK II (Nur bei IEC 60974) Einstellen der Prüfzeit für die Berühr-

Messdauer RISO SK II Einstellen der Prüfzeit für RISO-Messungen an SK II-Teilen

(0 bis 60 Sekunden)

strommessung an SK II-Teilen (ausgenommen Schweißausgänge) (0 bis 60 Sekunden)

(0 bis 60 Sekunden)

60 GMC-I Messtechnik GmbH

10.3 Prüfling anschließen

Hinweis

MEM

 

MEM

➭ Schließen Sie den Prüfling je nach gewähltem Prüfablauf an

das Prüfgerät an: – Prüfdose – Festanschluss – Adapter

10.6 Prüfschritte durchführen und bewerten Sichtprüfung manuell bewerten

(Voraussetzung: Sequenzparameter „Sichtprüfung“ ist auf „ein“ voreingestellt)

Hinweis zur Anwendung des Prüfadapters AT3-IIIE

Beachten Sie, dass eine Umpol-Funktion mithilfe des verwendeten Prüfgeräts nicht wirksam ist, wenn Sie den AT3-IIIE-Adapter zur Prüfung von einphasigen Prüflingen (Dose 3/Schuko) einsetzen. Sämtliche Ableitstrommessungen müssen hier manuell in

beiden Steckrichtungen durchgeführt werden.

Schalterstellung A1 ... A7, AUTO

Der Anschluss ist abhängig von der Art des Prüflings, siehe Tabellen Klassifizierungsparameter und hier jeweils bei Anschlussart.

Schalterstellung A8

Für die Prüfung von Verlängerungsleitungen nach Norm: Anschluss an die Prüfdose über folgenden Adapter:

– EL1: bei einphasigen Verlängerungsleitungen – VL2E:

bei 1- und 3-phasigen Verlängerungsleitungen

➭ Bewerten Sie die Sichtprüfung. ➭ Sofern Sie auch nur eine Sichtprüfung über die neben-

stehende Taste als nicht bestanden markieren, wird die Sequenz beendet und die Prüfung als nicht bestanden bewertet.

➭ Setzen Sie den Prüfablauf fort.

Prüfschritte mit manueller Bewertung (z. B. RPE)

10.4 Prüfobjekt auswählen

➭ Ist im Startdisplay kein Prüfling selektiert, geben Sie die ID-

Nummer des Prüflings durch Anwählen von ID z. B. über Bar- codescanner ein.

Alternativ aktivieren

➭

Tas te MEM.

➭ Wählen Sie den Prüfling für den Prüfablauf über die Cur-

sortasten aus.

➭ Kehren Sie zur Messansicht zurück über die Taste

MEM.

10.5 Anschlusskontrolle & Prüfablauf starten

➭ Lösen Sie Anschlusskontrolle und Prüfablauf über

die Taste START aus.

Vor dem Beginn des Prüfablaufs werden folgende Kontrollen automatisch durchgeführt:

• Sondenkontrolle (ob Prüfsonde P1 angeschlossen)

• Isolationskontrolle (ob der Prüfling gut isoliert aufgestellt ist)

• Einschalt- und Kurzschlusskontrolle (Voraussetzung: Sequenzparameter „Kurzschlussk. L-N“ ist auf „ein“ voreingestellt) Um einen Kurzschluss am Prüfling erkennen zu können, wird zwischen L-N und LN-PE geprüft.

Sofern Sie wichtige Prüfschritte unter Sequenz Parameter abwählen (Einstellung auf aus), erfüllt der Prüfablauf möglicherweise nicht mehr die Anforderungen an die Norm.

Sofern Sie die für den jeweiligen Prüfablauf spezifischen Parameter „

Erkannte Klassifiz.

Autoerkenn. von

„ Start) eingestellt haben, werden zusätzlich folgende Kontrollen vor dem Start des Prüfablaufs durchgeführt:

• Schutzklassenerkennung bei Prüflingen mit Schutzleiter *

• Anschlusskontrolle *: Kontrolle, ob der Prüfling an der Prüfdose angeschlossen ist. Bei Schutzklasse I, ob beide Schutzleiterkontakte kurzgeschlossen sind.

*gilt bei

M7050

mit Merkmal B00, B09 und B10

Sie die Datenbankansicht über die

“ au

“ auf „immer übernehmen“ und

f „Anschlus

s und SK“ (vor Auslösen von

➭ Beachten Sie die eingeblendeten Hinweise, z. B. zum Kontak-

tieren von Teilen mit der Prüfsonde P1.

Erscheint der Messwert grün, liegt dieser innerhalb der Normvorgaben.

➭ Das Symbol Messwertaufnahme wird in der Softkey-

Leiste eingeblendet. Die 0 signalisiert, dass noch kein Messwert zwischengespeichert wurde.

➭ Bei jedem Druck auf diese Taste starten Sie den Mess- bzw.

Bewertungsvorgang erneut.

➭ Zunächst blinkt die Ziffer (hier: 1 ohne Symbol) so-

lange, bis der Messwert stabil ist. Der Bewertungszyklus wird wie folgt visualisiert: der Aktivitätsbalken startet vom linken Displayrand nach rechts. Ist er an der äußersten rechten Position angekommen ist die Bewertung abgeschlossen und das nebenstehende Symbol wird mit der aktuellen Ziffer eingeblendet.

➭ Je nachdem, ob Sie die letzte zwischengespeicherte

Messung löschen möchten oder alle, drücken Sie entsprechend oft auf das nebenstehende Symbol mit dem Papierkorb.

➭ Wechseln Sie zur nächsten Messung über nebenste-

hende Taste.

Wird der Messwert rot dargestellt, liegt eine Grenzwertverletzung vor. Sofern Sie trotzdem den Bewertungsvorgang starten, erfolgt eine Fehlermeldung. Sie haben die Möglichkeit, den Bewertungsvorgang zu wiederholen.

zum Prüfablauf in der Schalterstellung A6/A7: Gemäß DIN EN 60974-4 wird in Teil 5.2 ausdrücklich gefordert, dass während der Messung die Leitungen über die gesamte Länge, besonders in der Nähe von Leitungseinführungen ... gebogen, gebeugt und verdreht werden müssen, um Unterbrechungen des Schutzleiters feststellen zu können.

GMC-I Messtechnik GmbH 61

Prüfschritte mit automatischer Bewertung (R

 

Der Messwert wird innerhalb einer fest vorgegebenen Zeit automatisch ermittelt. Der Bewertungszyklus wird wie folgt visualisiert: der Aktivitätsbalken startet vom linken Displayrand nach rechts. Ist er an der äußersten rechten Position angekommen ist die Bewertung abgeschlossen. Der Prüfablauf wird anschließend automatisch fortgesetzt.

ISO

, IPE)

Funktionstest manuell bewerten

(Voraussetzung: Sequenzparameter „Funktionstest“ ist auf „ein“ voreingestellt)

10.8 Ende des Prüfablaufs

„Sequenz beendet“ wird eingeblendet.

Anzeige des Startdisplays (Speicherbildschirm)

Die Anzeige des Speicherbildschirms ist abhängig von der Einstellung im Setup-Menü der Schalterstellung SETUP: Setup 1/3 > Autom. Messungen > Am Sequenzende > Speicher- bildschirm.

Bei Einstellung auf Ergebnisliste wird die obige Anzeige übersprun- gen und die Ergebnisliste unten wird eingeblendet.

Durch Drücken der nebenstehenden Taste gelangen Sie ebenfalls zur Anzeige der Ergebnisliste.

Anzeige der Ergebnisliste

➭ Bewerten Sie den Funktionstest: ➭ Sofern Sie den Funktionstest als nicht bestanden mar-

kieren über nebenstehenden Softkey, wird die Sequenz beendet und die Prüfung als nicht bestanden bewertet.

➭ Bewerten Sie den Funktionstest als bestanden, dann

setzen Sie den Prüfablauf einfach fort.

Sie können in beiden Fällen einen Kommentar eingeben oder diesen auch nachträglich editieren.

10.7 Manuelle Grenzwertvorgabe

Stellt man im Setup unter „Autom. Messungen“ und hier unter „Grenzwertmodus“ statt „Normal“ „Experte“ ein, so erscheint neben dem Popup „Messung fehlgeschlagen“ der Softkey LIMIT. Dieser ermöglicht die Eingabe eines benutzerdefinierten Grenzwertes (in der Regel ein vom Hersteller vorgegebener und von der Norm abweichender Grenzwert):

➭ Wählen Sie den gewünschten Prüfschritt über die Cursor-

tasten aus.

➭ Sofern Sie Details zu dem ausgewählten Prüfschritt sehen

wollen, drücken die Taste Lupe+.

Die Berücksichtigung der Betriebsmessabweichung BMU ist abhängig von der Einstellung im Setup-Menü der Schalterstellung

SETUP: Setup 1/3 > Autom. Messungen > BMU berücksicht. > ja)

Anzeige der Details einzelner Prüfschritte

➭ Durch Drücken auf Lupe– kehren Sie zur Liste der Prüf-

schritte zurück.

➭ Durch Bestätigen der Liste wird wieder der Speicher-

bildschirm angezeigt.

10.9 Speichern der Prüfergebnisse

➭ Sofern Sie die Ergebnisse eines erfolgreichen Prüfab-

laufs speichern wollen, drücken Sie die Taste Speichern.

oder

Messdaten zum PC senden (Merkmal KD01),

über USB oder

z. B. zur Speicherung in der Protokolliersoftware IZYTRON .IQ (Funktion Push-Print), Beschreibung siehe Online-Hilfe zur IZYTRON .IQ

Beachten Sie die Hinweise zum Speichern in Kapitel 7.

62 GMC-I Messtechnik GmbH

Bluetooth

(Merkmal M01),

11 Warnungen, Fehleranzeigen und Hinweise

Fehlermeldungen oder Hinweise zu den Einzelprüfungen oder Prüfabläufen werden über Pop-Ups eingeblendet.

Es wird grundsätzlich zwischen 5 Typen von Meldungen unterschieden:

• Fataler Fehler

•Fehler

• Warnung

• Hinweis – INFO

•Frage

Fataler Fehler

Diese Meldung signalisiert einen außerordentlichen Fehler. Der fatale Fehler muss mit OK quittiert bzw. gelöscht und die Fehlerursache beseitigt werden, bevor die Prüfung oder der Prüfablauf fortgesetzt werden kann.

Fehler

Diese Meldung signalisiert z. B. einen Bedienfehler. Der Fehler muss mit OK quittiert bzw. gelöscht und die Fehlerursache beseitigt werden, bevor die Prüfung oder der Prüfablauf fortgesetzt werden kann.

Beispiele:

• Objekt kann nicht angelegt werden. Allgemeiner Datenbankfehler!

Warnung

Eine Warnung warnt vor einer Gefährdung, die, wenn sie nicht vermieden wird, eine schwere Verletzung zur Folge haben kann. Einzelprüfung: Die Warnung muss mit OK quittiert bzw. gelöscht werden, bevor die Prüfung oder der Prüfablauf fortgesetzt werden kann.

Prüfablauf: Der Prüfablauf kann ohne Bestätigung abgebrochen oder fortgesetzt werden.

Beispiele:

• Achtung: Auf die Prüfdose wird Netzspannung aufgeschaltet!

• Achtung: Die Netzspannung an der Prüfdose wird umgepolt!

Hinweis – INFO

Ein Hinweis ist entweder eine Information über die Aktivitiäten des Prüfgeräts oder eine Handlungsanweisung, die ggf. mit OK zu bestätigen oder zu überspringen ist.

Beispiele:

• Sondenkontrolle

• Prüfe, ob isoliert aufgestellt

• Einschaltkontrolle

• Kurzschlusstest (L-N)

• Kurzschlusstest (LN-PE)

• Aufforderung: Bitte berühren Sie mit der Prüfsonde P1 ...

• Aufforderung: Schalten Sie der Prüfling an seinem Netzschalter ein/aus ...

• Aufforderung: Bitte nehmen Sie jetzt den Prüfling in/außer Betrieb ...

Frage

Eine Frage muss mit JA oder NEIN beantwortet werden. Erst dann wird die Einzelprüfung oder der Prüfablauf entsprechend fortgesetzt.

Beispiel:

• Gerät nicht gefunden! Neues Objekt anlegen /Datenbank/ ?

GMC-I Messtechnik GmbH 63

11.1 Liste der Fehlermeldungen

Hinweis

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe

Netzanschlussfehler

– An der Netzsteckdose, an der der

SECUTEST betrieben wird, führt der Schutzleiter PE Spannung! Diese Erkennung arbeitet über die metallisierte START/STOP-Taste des Prüfgeräts. Für eine korrekte Erkennung ist es erforderlich, dass über den Finger des Prüfers Bezug zum Erdpotential hergestellt werden kann.

Findet der Tastendruck isoliert statt, kann diese Fehlermeldung auftreten, obwohl Ihre Installation in Ordnung ist, siehe “Automatisches Erkennen von Netzanschlussfehlern” auf Seite 10.

PE-Anschluss wird nicht erkannt (an der Steckdose, an der das Prüfgerät betrieben wird):

– bei Defekt in der Installation! – bei Sonderformen des TT-Sys-

tems; hier kann die Erkennung fehlschlagen.

– falls das Prüfgerät in einem IT-Sys-

tem betrieben wird.

Im Vergleich zum vorher verwendeten Netzanschluss wurde ein PE gefunden, während die IT-Netz-Option im SETUP aktiviert ist

➭ Bitte ziehen Sie den Netzstecker

Ihres SECUTEST aus dieser Steckdose und sorgen Sie dafür, dass diese Steckdose/die Installation umgehend von einer Elektrofachkraft überprüft wird. Betreiben Sie bis dahin auch keine anderen Geräte mehr an dieser Steckdose.

➭ Um sicherzustellen, dass die Er-

kennung zuverlässig arbeitet, wiederholen Sie die Fremdspannungsprüfung unter Beachtung folgender Tipps:

– Ziehen Sie alle USB-Geräte von

den USB-Anschlüssen des SECUTEST ab.

– Berühren Sie während des

Drucks auf die START/STOPTaste ein geerdetes Teil (wie z. B. Heizungsrohre).

– Achten Sie darauf, die START/

STOP-Taste nicht mit einem Gegenstand oder mit Handschuhen zu kontaktieren.

➭ Falls das Prüfgerät in einem IT-Sys-

tem betrieben wird: Bestätigen Sie die Frage mit , in diesem Fall wird die IT-Netz-Option aktiviert.

➭ Falls es sich nicht um ein IT-System

handelt: Ziehen Sie den Netzstecker und überprüfen Sie umgehend die Installation!

➭ Falls es sich um ein TT-System

ohne Neutralleiter handelt, wählen Sie ; direkte Ableitstrommessungen sind möglich (Bitte stellen Sie unbedingt sicher, dass direkte Ableitstrommessungen in Ihrer aktuellen Netzform möglich sind!)

➭ Betrieb im IT-Netz: Beantworten

Sie die Frage mit . Hierdurch bleibt die IT-Netz-Option weiterhin aktiv.

➭ Betrieb im TN- oder TT-Netz: Be-

antworten Sie die Frage mit . Als Folge wird die IT-Netz-Option deaktiviert.

Die Netzfrequenz liegt niedriger als 48 oder höher als 62 Hz

64 GMC-I Messtechnik GmbH

➭ Die PE-Erkennung funktioniert hier

nicht: bitte wählen Sie entsprechend oder , je nachdem ob es sich beim verwendeten Netz um ein IT-Netz handelt oder nicht.

Achtung!

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe

– Die aktuelle Netzspannung am

Prüfgerät SECUTEST ist außerhalb des für eine 10 A/25 A-RPE-Messung erlaubten Bereiches (110...120 V oder 220...240 V).

– IT-Netz-Option (siehe Kapitel 4.1.1

Messungen im IT-Netz) ist aktiviert. Es wurde versucht, eine aktive Ableitstrommessung oder eine Messung, die Bezug zum netzanschlussseitigen PE nimmt, zu starten (oder eine Prüfsequenz die solche Messungen enthält).

➭ Die 10 A/25 A-RPE-Messung steht

nur zur Verfügung, wenn die Netzspannung zwischen 220 V und 240 V bei 50 Hz oder 60 Hz bzw. zwischen 110 V und 120 V bei 50 Hz oder 60 Hz liegt.

➭ Wenn Sie mit dem Prüfgerät

SECUTEST in einem Netz arbeiten, welches nicht in diesem Spannungsbereich liegt, verwenden Sie bitte einen der 200 mA-Prüfströme zur Bestimmung des Schutzleiterwiderstandes.

➭ Wählen Sie als Messart 'passiv' oder

➭ Führen Sie die gewünschten Prü-

fungen statt in einem IT-Netz in einem TT/TN-Netz durch und konfigurieren Sie den SECUTEST ent-

sprechend. oder ➭ Deaktivieren Sie, soweit möglich,

die Ableitstrommessungen in den

Sequenzparametern.

Anschlussfehler an der Prüfdose

– Die Prüfsonde P1 ist nicht ange-

schlossen. oder – Der 10 A/25 A-Trafo des Prüfgeräts

ist überhitzt. oder

– Eine der Schmelzsicherungen ist

defekt (Sicherungshalter nähe Net-

zeingang).

– An der Prüfdose wurde ein Kurz-

schluss zwischen L und N erkannt.

➭

Wiederholen Sie die Messung mit angeschlossener Sonde P1.

➭ Überprüfen Sie die Sicherungen

oder tauschen Sie diese aus.

➭ Wählen Sie einen anderen Prüf-

strom (z. B. 200 mA) oder warten Sie solange bis der Trafo gekühlt ist und wiederholen Sie dann die Messung.

Die 10 A/25 A-Messung ist nicht zum Dauerbetrieb geeignet!

➭ Überprüfen Sie, ob der Prüfling de-

fekt ist.

➭

U. U. wird bei Prüflingen, die zum Betrieb an einer mit 16 A abgesicherten Steckdose vorgesehen sind ein Kurzschluss erkannt, wenn diese z. B. einen Kaltleiter enthalten (beispielsweise große Scheinwerfer). Verwenden Sie zur Prüfung solcher Geräte unbedingt einen DrehstromPrüfadapter (z. B. AT3-IIIE).

➭ Sie können auf eigene Verantwor-

tung diese Kurzschlussmeldung übergehen und der Prüfling trotzdem in Betrieb nehmen – Schäden, die durch Übergehen dieser Warnung entstehen, sind von der Gewährleistung ausgeschlossen!

GMC-I Messtechnik GmbH 65

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe

– Am Prüfgerät SECUTEST ist ein

Prüfling angeschlossen und in Betrieb genommen worden, der mit seinem Ableitstrom (gemessen über Differenzstrom-Methode) den im SETUP eingestellten Grenzwert überschreitet.

– Die Sicherung für den L-Leiter der

Prüfdose ist defekt (Schmelzsicherung 2).

➭ Wenn der Prüfling regulär einen

Ableitstrom über 10 mA erzeugt (z. B. große Heizgeräte), dann erhöhen Sie vorübergehend im SETUP den Wert für den „Fehlerstromschutz“ auf 30 mA und versuchen Sie es erneut.

➭ Wenn für dieser Prüfling solche

Werte nicht zu erwarten sind, oder der Wert für „Fehlerstromschutz“ im Setup bereits auf 30 mA eingestellt ist, dann liegt am Prüfling womöglich ein Erdschlussfehler vor.

➭ Trennen Sie das Prüfgerät vom

Netz und überprüfen Sie die Schmelzsicherungen neben dem Netzanschluss des SECUTESTs.

– Die Sicherung für den N-Leiter der

Prüfdose ist defekt (Schmelzsicherung 1).

– Eine der beiden Sicherungen der

Prüfdose ist defekt (Schmelzsicherung 1 oder 2).

– An der Prüfdose wurde ein Kurz-

schluss zwischen L/N und PE erkannt.

➭ Trennen Sie das Prüfgerät vom

Netz und überprüfen Sie die Schmelzsicherungen neben dem Netzanschluss des SECUTESTs.

➭ Trennen Sie das Prüfgerät vom

Netz und überprüfen Sie die Schmelzsicherungen neben dem Netzanschluss des SECUTESTs.

➭ Überprüfen Sie, ob der Prüfling de-

fekt ist. Wiederholen Sie die Sichtprüfung.

66 GMC-I Messtechnik GmbH

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe

– An der Prüfdose wurde ein Kurz-

schluss zwischen L und N erkannt.

– An der Prüfdose wurde ein Kurz-

schluss zwischen L/N und PE

erkannt.

➭ Überprüfen Sie, ob der Prüfling de-

fekt ist.

➭ U. U. wird bei Prüflingen, die zum

Betrieb an einer mit 16 A abgesicherten Steckdose vorgesehen sind ein Kurzschluss erkannt, wenn diese z. B. einen Kaltleiter enthalten (beispielsweise große Scheinwerfer). Verwenden Sie zur Prüfung solcher Geräte unbedingt einen Drehstrom-Prüfadapter (z. B. AT3IIIE).

➭ Sie können in den Sequenz-

parametern diese Kurzschlussprüfung auf eigene Verantwortung deaktivieren.

➭ Überprüfen Sie, ob der Prüfling de-

fekt ist. Wiederholen Sie die Sichtprüfung.

Allgemeine Anwendungsfehler

– Der zu löschende Prüfer ist aktuell

ausgewählt und kann deswegen

nicht gelöscht werden!

– Die 25 A-Messung dauert zu lange oder – Die 25 A-Messung wurde zu oft

(ohne Pausen) ausgeführt.

➭ Aktivieren Sie zuvor einen anderen

Prüfer.

➭ Warten Sie solange, bis sich das

Gerät abgekühlt hat und starten dann die Messung erneut.

GMC-I Messtechnik GmbH 67

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe Fehler bei der Datenbankbearbeitung

– Bei der Bearbeitung eines vorhan-

denen Datenbankobjekts wurde eins der Felder mit ungültigen Inhalten ausgefüllt.

➭ Bitte stellen Sie sicher, dass alle

Pflichtfelder (rot gekennzeichnet) ausgefüllt sind.

➭ Bitte prüfen Sie die Felder ggf.

auch auf ungültige Sonderzeichen.

– Beim Neuanlegen eines Geräts

wurde das ID-Feld nicht ausgefüllt.

– Unter dem Datenbankobjekt „Kun-

den“ existiert bereits ein Objekt mit der gleichen ID.

Fehler beim Schreiben der ETC-Datei auf den USB-Stick

Auf dem Speichermedium ist nicht (mehr) genügend Speicherplatz frei.

– Speziell bei FAT16-formatierten

USB-Sticks: Zu viele Dateien auf dem USB-Stick

– die Stromaufnahme des verwende-

ten USB-Sticks überschreitet 500 mA.

– Der USB-Stick wurde während des

Import-Prozesses abgezogen.

– Der USB-Stick ist defekt oder

inkompatibel mit dem SECUTEST.

➭ Füllen Sie das ID-Feld aus.

Ein falscher Barcode wurde ausgewählt.

➭ Vergeben Sie eine andere ID.

Stellen Sie sicher, dass auf dem USBSpeichermedium mind. 100 MB Speicherplatz frei sind bzw. löschen sie nicht mehr benötigte Dateien.

➭

Sollte das Problem weiterhin bestehen, so sichern Sie die Daten des USB-Sticks auf einem anderen Speichermedium und formatieren Sie den USB-Stick (Dateisystem FAT32).

➭ Verwenden SIe am SECUTEST nur

USB-Sticks mit einer Stromaufnahme von weniger als 500 mA

➭ Stellen Sie sicher, dass der USB-

Stick während des gesamten Export-Prozesses nicht abgezogen oder bewegt wird.

➭ Wenn alle Maßnahmen keine Ver-

besserung bringen, ersetzen Sie den USB-Stick. Eine Liste von geprüften USB-Sticks finden Sie im Kapitel 14.3.

68 GMC-I Messtechnik GmbH

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe

Fehler beim Schreiben der Datensicherungsdatei-Datei auf den USB-Stick

Auf dem Speichermedium ist nicht (mehr) genügend Speicherplatz frei.

– Speziell bei FAT16-formatierten

USB-Sticks: Zuviele Dateien auf

dem USB-Stick – die Stromaufnahme des verwende-

ten USB-Sticks überschreitet

500 mA. – Der USB-Stick wurde während des

Import-Prozesses abgezogen – Der USB-Stick ist defekt oder

inkompatibel mit dem SECUTEST.

➭ Stellen Sie sicher, dass auf dem

USB-Speichermedium mindestens 100 MB Speicherplatz frei sind bzw. löschen Sie nicht mehr benötigte Dateien.

➭ Sollte das Problem weiterhin beste-

hen, so sichern Sie die Daten des USB-Sticks auf einem anderen Speichermedium und formatieren Sie den USB-Stick (Dateisystem FAT32).

➭ Verwenden SIe am SECUTEST nur

USB-Sticks mit einer Stromaufnahme von weniger als 500 mA.

➭ Stellen Sie sicher, dass der USB-

Stick während des gesamten Datensicherungs-Prozesses nicht abgezogen oder bewegt wird.

➭ Wenn alle Maßnahmen keine Ver-

besserung bringen, ersetzen Sie den USB-Stick. Eine Liste von geprüften USB-Sticks finden Sie im Kapitel 14.3.

Fehler beim Betrieb mit Barcodeleser oder RFID Scanner

– Ein zu langer Barcode wurde ein-

gescannt.

– Beim Beschreiben eines RFID-Tags

wurde versucht, eine ID mit

Umlaute wie ä, ü, ö oder Sonder-

zeichen auf den Tag zu schreiben.

➭ Umlaute wie ä in ae umbennnen. ➭ Sonderzeichen in der ID vermei-

den.

GMC-I Messtechnik GmbH 69

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe Fehler bei Anschluss eines Druckers

– Der Drucker ist nicht angeschlos-

sen.

– Ein inkompatibler Drucker ist ange-

schlossen.

➭ Schließen Sie den Drucker über die

USB-Schnittstelle an, bevor Sie die Tas te PRINT drücken.

➭ Stellen Sie sicher, dass es sich bei

dem verwendeten Drucker um ein Modell aus Kapitel 14.1 „Liste geeigneter Drucker mit USB-Anschluss“ handelt.

– Im Thermodrucker ist keine Papier-

rolle eingelegt.

– Der Drucker ist defekt.

– Die als Barcode zu druckende

Geräte-ID enthält ein unzulässiges Zeichen wie z.B. Umlaute oder Sonderzeichen, oder sie entspricht nicht den Konventionen die für die eingestellten Barcodekodierung gelten (z. B. EAN 13: nur Ziffern, Gesamtlänge 13 Zeichen, letzte Stelle nur Prüfziffer)

– Schriftbandkassette mit 3,5 mm

oder 6 mm Bandbreite ist im Drucker eingelegt – diese sind ungeeignet für 2DCode-Druck

➭ Legen Sie eine neue Papierrolle ein.

➭ Andere Barcode-Kodierung wählen

(SETUP => Drucker => Z721E => Durckereinstell. => Kodierung

➭ Umlaute wie ä in ae umbennnen. ➭ Sonderzeichen in der ID vermei-

den.

➭ ID an die für diese Barcode-Kodie-

rung geforderte Länge anpassen.

➭ Schriftbandkassette mit 9 mm

Bandbreite (besser mit 12 mm Bandbreite oder größer) einlegen und Druck wiederholen.

oder ➭ Stellen Sie im SETUP auf

CODE128, CODE39 oder EAN13 um.

– Schriftbandkassette mit 9 mm

Bandbreite ist im Drucker eingelegt – diese ist ungeeignet für den Druck von QR-Code-Labels.

70 GMC-I Messtechnik GmbH

➭ Schriftbandkasette mit 12 mm

Bandbreite einlegen und Druck wiederholen.

oder ➭ Stellen Sie im SETUP auf einen an-

deren Ausgabetyp (MicroQRCode, DataMatrix, Aztec, Code128, Code39 oder EAN13) um.

Fehlermeldungen mögliche Ursachen Maßnahmen zur Abhilfe

– Zu viele Daten für einen Micro QR-

Code in der zu Druckenden ID.

➭ Verkürzen Sie die ID oder wählen

Sie einen anderen Ausgabetyp (QR-Code, DataMatrix, Aztec, Code128, Code39, EAN13) im SETUP.

GMC-I Messtechnik GmbH 71

11.2 Liste der möglichen Prüflingsanschlüsse in Abhängigkeit von der Messart

Messart Geeignet für Prüflingsanschluss per

RPE

PE(PD) - P1 passiv Prüfdose, EL1-Prüfdose, VL2E, AT3-IIIE, AT3-IIS, AT3-IIS32,

PE(PD) - P1 aktiv Prüfdose (für PRCDs) PE(Netz) - P1 Festanschluss PE(Netz) - P1 Zange Festanschluss P1 - P2 Festanschluss

RISO

LN(PD) - PE(PD) Prüfdose, EL1, VL2E, AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI/

LN(PD) - P1 Prüfdose, VL2E, AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI/AT32DI P1 - P2 ohne Anschluss (SK3) PE(Netz) - P1 Festanschluss PE(PD) - P1 Prüfdose LN(PD) - P1//PE(PD) Prüfdose, VL2E, AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI/AT32DI

IPE

Direkt Prüfdose, AT16DI/AT32DI (direkt oder diff) Differentiell Prüfdose Alternativ Prüfdose, VL2E, AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI/AT32DI AT3-Adapter AT3-IIIE, AT3-IIS, AT3-IIS32 Zange Festanschluss

Direkt Prüfdose, AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI/AT32DI Differentiell Prüfdose Alternativ (P1) Prüfdose, AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI/AT32DI, VL2E Festanschluss Festanschluss Alternativ (P1–P2) ohne Anschluss (SK3)

Direkt Prüfdose, AT16DI/AT32DI (nur diff sinnvoll) Differentiell Prüfdose Alternativ Prüfdose, AT16DI/AT32DI AT3-Adapter AT3-IIIE, AT3-IIS, AT3-IIS32 Zange Festanschluss

Direkt (P1) Prüfdose Alternativ (P1) Prüfdose Festan. (P1) Festanschluss

Direkt (P1) Prüfdose Festan. (P1) Festanschluss

U Sonde

PE - P1 Festanschluss PE - P1 (mit Netz) Prüfdose

U Mess

V – COM Festanschluss V – COM (mit Netz) Prüfdose

Netz an Prüfdose Prüfdose

Funktionstest Prüfdose, AT3-IIIE, AT3-IIS, AT3-IIS32, AT16DI/AT32DI, CEE-

EL1

EL1-Adapter EL1 und Prüfdose AT3-IIIE-Adapter AT3-IIIE VL2E-Adapter VL2E

AT16DI/AT32DI

AT32DI, CEE-Adapter

Adpater

72 GMC-I Messtechnik GmbH

Diese Seite wurde absichtlich freigehalten.

GMC-I Messtechnik GmbH 73

12 Technische Kennwerte

Funk-

tion

PRCD

Prüfungen 62638 (DIN VDE 0701-0702) / IEC 62353 (VDE 0751)

Funktionstest an Prüfdose

V–COM

Messgröße

Schutz-

leiterwiderstand

Isolations-

widerstand

RISo

Ableitströme

Alternative

Messung

IPE, IB, IG, IA

Ableitströme

Direktmessung

IPE, IB, IG, IA, IP

Ableitströme

Differenzstrom-

messung

IPE, IB, IG

Netzspannung

L–N

Verbraucherstrom

Wirkleistung P

Scheinleistung S

Leistungsfaktor LF

bei Sinusform:

cosϕ

Auslösezeit

Sondenspannung (Sonde P1 gegen PE)

, und

Messspannung

(Buchsen V–COM

, und

Ableitstrom über AT3-IIIE-Adapter

6) 8)

Z745S

Te mp er at u r

mit Pt100-Fühler

Temperatur mit Pt1000-Fühle

Anzeigebereich/

Nenngebrauchs-

bereich

1 … 999 mΩ 1mΩ

1,00 ... 9,99 Ω 10 mΩ

10,0 … 30,0 Ω

10 … 999 kΩ 1kΩ

1,00 … 9,99 MΩ 10 kΩ

10,0 … 99,9 MΩ 100 kΩ

100 … 300 MΩ 1MΩ

0,0 ... 99 μA1μA

100 ... 999 μA1μA

1,00 ... 9,99 mA 10 μA 10,0 ... 30,0 mA 100 μA

nur Ip: 0,0 ... 99,9 μA 100 nA

0,0 ... 99 μA1μA

100 ... 999 μA1μA 1,00 ... 9,99 mA 10 μA 10,0 ... 30,0 mA 100 μA

0 ... 99 μA1μA

100 ... 999 μA1μA

1,00 ... 9,99 mA 10 μA 10,0 ... 30,0 mA 100 μA

100,0 … 240,0 V~ 0,1V— — ———— —±(2 % v.M.+2 D)

10)

0 … 16,00 A

0 … 3700 W 1 W — — — — — — —

0 … 4000 VA 1 VA Rechenwert U

0,00 … 1,00 0,01 Rechenwert P / S, Anzeige > 10 W ±(10 % v.M.+5 D)

0,1 ... 999 ms 0,1 ms — — 30 mA — — —

0,0 … 99,9 V

100 ... 250 V

)

0,00 ... 0,99 mA

1,0 ... 9,9 mA

10 ... 20 mA

– 200,0 ... +850,0 °C

– 150,0 ... +850,0 °C

RMS

Nenn-

Leerlauf-

span-

Auf-

lösung

nung

100 m

50 … 500

VDC

10mA— — ———— —±(2 % v.M.+2 D)

100 mV

1 V

0,01 mA

0,1 mA

1mA

0,1 °C— <20V– 1,1mA— — — ±(2 % v.M.+1 °C) 10 V dauernd

spannung

—

————

— — ————

————

— — ———— —

< 24 V

AC oder DC

1,0 • U

1,5 • U

50 ...

250 V~

–20/

+10 %

…

Kurz-

Nenn-

schluss-

strom

>200 mA

AC / DC

> 10 A AC

—

>35 AAC

11)

>1mA <2mA — —

—<1,5mA

> 150 k

L–N

Refe-

Innen-

renz-

wider-

stand

REF

——

1kΩ

±10 Ω

1kΩ

• I

3 MΩ

1 MΩ

1kΩ

——

±10 Ω

Betriebsmessunsicherheit

±(15% v.M.+ 10 D)

>10D

> 10,0 Ω :

±(10% v.M.+ 10 D)

±(5% v.M.+ 4 D)

>10D

≥ 20 MΩ :

±(10% v.M.+ 8 D)

(5% v.M.+ 4 D) > 10 D

> 15 mA:

±(10% v.M.+ 8 D)

±(5% v.M.+ 4 D)

> 10 D

±(5% v.M.+ 4 D)

> 10 D

5 ms

unsicherheit

±(10% v.M.+ 10 D)

(2,5 % v.M.+2 D)

≥ 20 MΩ :

(5 % v.M.+4 D)

(2 % v.M.+2 D) > 10 D

±(5% v.M.+ 4 D)

(2,5 % v.M.+2 D)

(5 % v.M.+10 D)

(2 % v.M.+2 D)

> 45 Hz ... 65 Hz

(2 % v.M.+5 D)

> 65 Hz ... 10 kHz

(5 % v.M.+5 D)

> 10 kHz ... 20 kHz

±(2 % v.M.+2 D)

ohne Adapter

Eigen-

>10D

> 10 D

> 15 mA:

> 10 D

>10D

>20D

>10D

Überlastbarkeit

Wert Zeit

264 V

250 mA

16 A

>42 AAC

11)

264 V dauernd

16 A dauernd

264 V dauernd

20 A 10 min

300 V

und

253 V dauernd

dauernd

15 s

dauernd

74 GMC-I Messtechnik GmbH

Funk-

tion

Messgröße

Strom über

Anzeigebereich/ Nenngebrauchs-

bereich

1 ... 99 mA

lösung

Zangen-Strom-

6)7)

0,1 ... 0,99 A

)

1,0 ... 9,9 A

10 ... 300 A

0,1 ... 9,9 mA

(10 mV)

(100 mV) 1A

sensor

[1 mV : 1 mA]

(Buchsen V–COM

Strom über

6)7)

)

10 ... 99 mA

0,10 ... 0,99 A

1,0 ... 30,0 A

0,01 ... 0,99 mA

(10 mV)

(100 mV)

0,01 mA

Zange

Zangen-Strom-

sensor

[10mV : 1mA]

(Buchsen V–COM

Strom über

Zangen-Strom-

sensor

[100 mV : 1 mA]

(Buchsen V–COM

Strom über

Zangen-Strom-

sensor

[1000 mV : 1 mA]

(Buchsen V–COM

Angaben gelten nur für die Anzeige am Prüfgerät. Daten, die über die USB-Schnittstelle übertragen werden, können hiervon abweichen.

aus früheren Normen bekannt als Ersatzableitstrom bzw. Ersatzpatientenableitstrom

Schutzleiterstrom, Berührungsstrom, Geräteableitstrom, Patientenableitstrom

Schutzleiterstrom, Berührungsstrom, Geräteableitstrom

nur bei

10)

11)

SECUTEST BASE10

nur bei SECUTEST PRO (Merkmal I01) oder SECULIFE ST BASE Messart IPE_Zange und IG_Zange Messart IPE_AT3-Adapter und IG_AT3-Adapter Der Messbereichsendwert ist abhängig von der eingestellten Prüfspannung. Wegen einschaltstrombegrenzender Elemente kann die Spannung an der Prüfdose geringer sein als die gemessene Netzspannung. nur bei SECULIFE ST BASE25

1,0 ... 9,9 mA

10 ... 99 mA

6)7)

)

0,10 ... 3,00 A

1 ... 99 μA

0,10 ... 0,99 mA

1,0 ... 9,9 mA

6)7)

)

10 ... 300 mA

(Merkmal G01),

SECUTEST PRO

(10 mV)

(100 mV)

0,01 mA (10 mV)

(100 mV)

Auf-

1mA

(1 mV)

0,01 A

0,1 A

(1 V)

0,1 mA

(1 mV)

1mA

0,01 A

0,1 A

(1 V)

(1 mV)

0,1 mA

1mA

0,01 A

(1 V)

1μA

(1 mV)

0,1 mA

1mA

(1 V)

Nenn-

Leerlauf-

span-

nung

— — ———— —

oder

SECULIFE ST BASE

nung

Nennstrom

Legende: M = Messwert, D = Digit

Prüfzeiten automatischer Ablauf

Die Prüfzeiten (Parameter „Messdauer ...“) können in der Konfiguration der Sequenzparameter jeder Drehschalterposition getrennt eingestellt werden. Die Prüfzeiten werden nicht getestet und nicht kalibriert.

Notabschaltung bei Ableitstrommessung

Ab 10 mA (umschaltbar auf 30 mA) Differenzstrom wird innerhalb von 100 ms automatisch abgeschaltet. Diese Abschaltung erfolgt nicht bei der Ableitstrommessung mit Zange oder Adapter.

stand

Referenz-

Betriebsmess-

wider-

unsicherheit

stand

REF

unsicherheit

±(2 % v.M.+2 D)

20 Hz ... 20 kHz

ohne Zange

Kurz-

Innen-

strom

wider-

schluss-

Einflussgrößen und Einflusseffekte

Einflussgröße/ Einflussbereich

Veränderung der Lage E1 — Veränderung der Versorgungs-

spannung der Prüfeinrichtung

Temperaturschwankung

°C2,5

0 ... 40

Höhe des Prüflingsstroms E4 2,5 niederfrequente Magnetfelder E5 2,5 Impedanz des Prüflings E6 2,5 Kapazität bei Isolationsmessungen Kurvenform des gemessenen

Stroms

49 … 51 Hz

45 … 100 Hz 1 (bei Berührstrom)

Bezeichnung gemäß IEC 61557-16

E2 2,5

E7 2,5

Einflusseffekte ± … % v. Messwert

angegebene Einflusseffekte gelten pro 10 K Temperaturänderung:

2 bei kapazitiver Last (bei Ersatz-Ableitstrom)

2,5 alle anderen Messbereiche

Eigen-

>10D

Überlastbarkeit

Wert Zeit

253 V dauernd

GMC-I Messtechnik GmbH 75

Referenzbereiche

Netzspannung 230 V AC ±0,2% Netzfrequenz 50 Hz ±2Hz

Kurvenform Sinus (Abweichung zwischen Effektiv- und Gleichrichtwert < 0,5%) Umgebungs-

temperatur + 23 °C ±2K Relative Luftfeuchte 40 … 60% Lastwiderstände linear

Nenngebrauchsbereiche

Netznennspannung 100 V … 240 V AC Netznennfrequenz 50 Hz ... 400 Hz Kurvenform der Netzspannung Sinus Tem pe rat ur 0 °C … +40°C

Umgebungsbedingungen

Lagertemperatur – 20 °C … +60°C Relative Luftfeuchte max. 75%, Betauung ist auszuschließen Höhe über NN max. 2000 m Einsatzort

in Innenräumen, außerhalb: nur innerhalb der angegebenen Umgebungsbedingungen

Stromversorgung

Versorgungsnetz TN, TT oder IT Netzspannung 100 V … 240 V AC Netzfrequenz 50 Hz ... 400 Hz Leistungsaufnahme 200 mA-Prüfung: ca. 32 VA

10 A-Prüfung: ca. 105 VA Netz an Prüfdose (z. B. bei Funktionstest)

dauernd maximal 3600 VA, Leistung wird

nur durch das Prüfgerät geführt,

Schaltvermögen ≤ 16 A, ohmsche Last;

für Ströme > 16 A AC können Sie z. B. den

Adapter AT3-IIS32 (Z745X) verwenden

Elektrische Sicherheit

Schutzklasse I nach IEC 61010-1/DIN EN 61010-1/

VDE 0411-1 Nennspannung 230 V Prüfspannung 2,3 kV AC 50 Hz oder 3,3 kV DC

(Netzkreis/Prüfdose gegen PE-Netzan-

schluss, USB, Fingerkontakt, Prüfsonde

P1, Prüfdose) Messkategorie 250 V CAT II

Verschmutzungsgrad 2 Sicherheitsabschaltung

bei Differenzstrom des Prüflings > 10 mA,

Abschaltzeit < 100 ms,

umschaltbar auf > 30 mA

bei Sondenstrom während:

– Ableitstrommessung > 10 mA~/< 5 ms

– Schutzleiterwiderstandsmessung:

>250mA~/<1ms

bei dauerndem Stromfluss I > 16,5 A Schmelzsicherungen Netzsicherungen: 2 x FF 500V/16A

Sondensicherung: M 250V/250mA

SECUTEST BASE10/PRO,

SECULIFE ST BASE: zusätzlich

1 x FF 500V/16A

Elektromagnetische Verträglichkeit

Produktnorm DIN EN 61326-1

Störaussendung Klasse

EN 55011 B

Störfestigkeit Prüfwert Bewertungskriterium

EN 61000-4-2 Kontakt/Luft - 4 kV/8 kV A EN 61000-4-3 3 V/m bzw. 1 V/m A EN 61000-4-4 1 kV B EN 61000-4-5 1 kV bzw. 2 kV A EN 61000-4-6 3 V/m A

EN 61000-4-11 0,5/1/25 Perioden A

250 Perioden C

Datenschnittstelle USB

Typ USB-Slave für PC-Anbindung Typ 2 x USB-Master,

für Dateneingabegeräte* mit HID-BootSchnitt

stelle, für USB-Stick zur Datensicherung, für USB-Stick zum Abspeichern von Protokollen als BMP-Dateien für Drucker*

* kompatible Geräte siehe Kapitel 14

Ab Firmware 1.6.0: Über die Datenschnittstelle USB-Slave kann das

Prüfgerät im Remotebetrieb angesteuert werden. Schnittstellenbefehle hierzu sind auf Anfrage erhältlich.

Datenschnittstelle Bluetooth

2.1 + EDR

(nur SECUTEST PRO BT (comfort) oder Merkmal M01)

Typ zur Remote-Steuerung

Mechanischer Aufbau

Anzeige 4,3“-Mehrfachanzeige (9,7 x 5,5 cm)

hinterleuchtet, 480 x 272 Punkte bei 24 Bit Farbtiefe (True Color)

Abmessungen BxHxT: 295 mm x 145 mm x 150 mm

Höhe mit Griff 170 mm

Gewicht SECUTEST BASE(10)/PRO: ca. 2,5 kg

SECULIFE ST BASE25: ca. 4,0 kg

Schutzart Gehäuse: IP 40,

Prüfdose: IP 20 nach DIN VDE 0470 Teil 1/ EN 60529, Tabellenauszug zur Bedeutung des IP-Codes

IP XY

(1. Ziffer X)

Schutz gegen Eindringen

von festen Fremdkörpern

2 ≥ 12,5 mm 4 ≥ 1,0 mm

SECULIFE ST BASE(25)

IP XY

(2. Ziffer Y)

∅

Schutz gegen Eindringen

von Wasser

0 nicht geschützt 0 nicht geschützt

: Gehäuse mit antimikrobieller Wirksamkeit gemäß JIS-Norm Z 2801:2000

76 GMC-I Messtechnik GmbH

13 Wartung

Achtung!

Hinweis

Achtung!

Hinweis

13.1 Wartung Gehäuse

Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln.

13.2 Prüfen von Farbdisplay und Piepser (Parameter Selbsttest)

In der Schalterstellung SETUP im Menü Setup 3/3 unter dem Parameter Selbsttest kann das Farbdisplay auf Ausfall einzelner Segmente oder auf Verlust von Farbanteilen überprüft werden.

Darüber hinaus kann der Piepser für 3 unterschiedliche Frequenzen getestet werden.

13.3 Softwareupdate (Parameter Systeminfo)

Die aktuelle Firmware- bzw. Softwareversion kann über den Parameter Systeminfo (Setup 3/3) abgerufen werden.

Es ist möglich, die Firmware des Prüfgeräts mithilfe des PCs über die USB-Schnittstelle zu aktualisieren. Das Update ist ausschließlich über die firmeneigene Anwendung „Firmware Update Tool“ möglich.

Sichern Sie vor einem Firmwareupdate unbedingt Ihre erstellten Strukturen und gespeicherten Messdaten, da diese hierbei evtl. gelöscht werden, siehe Kapitel 5.2.3 „Sichern und Wiederherstellen von Prüfstrukturen und Messdaten“.

Beim Update werden die Abgleichdaten nicht verändert, daher ist keine erneute Kalibrierung notwendig.

Ein kostenloser Download des Firmware Update Tools sowie der aktuellen Firmwareversion steht Ihnen als registrierter Anwender (sofern Sie Ihr Prüfgerät registriert haben) im Bereich myGMC unter www.gossenmetrawatt.com zur Verfügung.

Sie finden dort auch eine Bedienungsanleitung zum Firmware

Update Tool.

13.6 Rekalibrierung

Die Messaufgabe und Beanspruchung Ihres Messgeräts beeinflussen die Alterung der Bauelemente und kann zu Abweichungen von der zugesicherten Genauigkeit führen.

Bei hohen Anforderungen an die Messgenauigkeit sowie im Baustelleneinsatz mit häufiger Transportbeanspruchung und großen Temperaturschwankungen, empfehlen wir ein relativ kurzes Kalibrierintervall von 1 Jahr. Wird Ihr Messgerät überwiegend im Laborbetrieb und Innenräumen ohne stärkere klimatische oder mechanische Beanspruchungen eingesetzt, dann reicht in der Regel ein Kalibrierintervall von 2-3 Jahren.

Bei der Rekalibrierung* in einem akkreditierten Kalibrierlabor (DIN EN ISO/IEC 17025) werden die Abweichungen Ihres Messgeräts zu rückführbaren Normalen gemessen und dokumentiert. Die ermittelten Abweichungen dienen Ihnen bei der anschließenden Anwendung zur Korrektur der abgelesenen Werte.

Gerne erstellen wir für Sie in unserem Kalibrierlabor DAkkS- oder Werkskalibrierungen. Weitere Informationen hierzu finden Sie auf unserer Homepage unter:

www.gossenmetrawatt.com (→ UNTERNEHMEN → Qualität und Zertifikate → DAKKS-KALIBRIERZENTRUM → Fragen & Antworten zum Thema Kalibrierung).

Nach DIN VDE 0701-0702 dürfen für die Prüfung nur Messgeräte benutzt werden, die regelmäßig geprüft und kalibriert werden.

Durch eine regelmäßige Rekalibrierung Ihres Messgerätes erfüllen Sie die Forderungen eines Qualitätsmanagementsystems nach DIN EN ISO 9001.

* Prüfung der Spezifikation oder Justierung sind nicht Bestandteil einer

Kalibrierung. Bei Produkten aus unserem Hause wird jedoch häufig eine erforderliche Justierung durchgeführt und die Einhaltung der Spezifikation bestätigt.

13.7 Sicherheitstechnische Kontrollen

Führen Sie an Ihrem Prüfgerät regelmäßige sicherheitstechnische Kontrollen durch. Als Prüfintervalle empfehlen wir die der Rekalibrierung.

Der SECUTEST... ist entsprechend der Norm IEC 61010 und IEC 61557-16/VDE 0413-16 als schutzisoliertes Gerät ausgeführt. Der Schutzleiter wird nur zu Messzwecken benutzt und ist daher nicht immer zugänglich. Eine Prüfung des Schutzleiters an der Prüfdose kann wie folgt durchgeführt werden:

Während eines Firmwareupdates über die USB-Schnittstelle des PCs darf das Schnittstellenkabel nicht abgezogen werden.

Das Prüfgerät darf während des Firmwareupdates nicht vom Versorgungsnetz getrennt werden.

13.4 Stützbatterie für die Echtzeituhr

Ein Austausch der Stützbatterie (Lithiumzelle) sollte mindestens nach 8 Jahren erfolgen. Der Austausch kann nur durch den Service vorgenommen werden.

Als Folge einer zu niedrigen Pufferspannung durch die Stützbatterie entsprechen Datum und Uhrzeit der Prüfdaten nicht mehr der tatsächlichen Zeit der Aufnahme. Dies kann auch einen Einfluss auf die Sortierung im Protokollierprogramm ETC

Die Datenbank im Prüfgerät selbst wird hierdurch nicht beeinflusst.

haben.

13.5 Sicherungswechsel

Wechseln Sie die Sicherungen nur im spannungsfreien Zustand des Geräts, d. h. das Gerät muss von der Netzversorgung getrennt sein und das Gerät darf nicht an einen Messkreis angeschlossen sein.

Der Sicherungstyp muss den Angaben in den technischen Daten bzw. dem Aufdruck auf dem Gerät entsprechen.

➭

Schließen Sie den SECUTEST... an einem Mehrfachverteiler an.

➭ Führen Sie eine Berührungsstrommessung für fest ange-

schlossene Prüflinge durch (an der Prüfdose darf nichts angeschlossen sein).

➭

Messen Sie den Schutzleiterwiderstand zwischen der benachbarten Steckdose am Mehrfachverteiler und der Prüfdose.

➭ Der Messwert darf 0,3 Ω nicht überschreiten.

Aus messtechnischen Gründen beträgt der Isolationswiderstand zwischen LN und PE im SECUTEST... ca. 3 MΩ. Bei den sicherheitstechnischen Prüfungen ist das zu berücksichtigen bzw. anstelle der Isolationswiderstandsmessung muss die Schutzleiterstrommessung einen Wert kleiner als 3,5 mA ergeben (bei Anwendung der Ersatz-Ableitstrommessmethode einen Wert kleiner als 7 mA).

Am SECUTEST... gibt es außerdem 4 berührbare leitfähige Teile, an denen eine Berührungsstrommessung einen Wert kleiner als 0,5 mA ergeben muss:

• Anschluss für Servicestecker (Klinkenbuchse)

• USB-Schnittstellen

• Metallisierte Starttaste

• Schutzleiterbügel in der Prüfdose.

Um Beschädigungen am Prüfgerät SECUTEST... zu vermeiden empfehlen wir, auf Messungen an den USBBuchsen zu verzichten.

GMC-I Messtechnik GmbH 77

13.8 Rücknahme und umweltverträgliche Entsorgung

Hinweis

Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses Gerät fällt unter die RoHS-Richtlinie. Im Übrigen weisen wir darauf hin, dass der aktuelle Stand hierzu im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE zu finden ist.

Nach WEEE 2012/19/EU und ElektroG kennzeichnen wir unsere Elektro- und Elektronikgeräte mit dem nebenstehenden Symbol nach DIN EN 50419.

Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service, Anschrift siehe Kap. 15.

14 Anhang

14.1 Liste geeigneter Drucker mit USB-Anschluss

Folgende Geräte wurden für den Einsatz mit dem Prüfgerät getestet. Für einen Betrieb mit anderen Geräten können wir keine Gewährleistung übernehmen.

• Thermodrucker Z721S

• Barcodedrucker Z721D (ab Firmware V1.3.0, wird ab 2018 ersetzt durch Z721E) Einstellmöglichkeiten in Schalterstellung SETUP (Setup (2/3) > Drucker > Z721D > Druckereinstell.): Kodierung: Code39, Code128, EAN13, Text, QR-Code, Micro QR Code, DataMatrix Die jeweilige Papiergröße wird ab FW 2.0 automatisch eingestellt (6 mm, 9 mm, 12 mm, 18 mm, 24 mm, 36 mm).

• Barcodedrucker Z721E (ab Firmware V1.8.3) Einstellmöglichkeiten in Schalterstellung SETUP (Setup (2/3) > Drucker > Z721E > Druckereinstell.) Kodierung: Code39, Code128, EAN13, Text, QR-Code, Micro QR Code, DataMatrix, Aztec Die jeweilige Papiergröße wird automatisch eingestellt (6 mm, 9 mm, 12 mm, 18 mm, 24 mm, 36 mm).

14.2 Liste geeigneter Barcode-Leser und RFID Scanner mit USB-Anschluss

Folgende Geräte wurden für den Einsatz mit dem Prüfgerät getestet. Für einen Betrieb mit anderen Geräten können wir keine Gewährleistung übernehmen.

• Z751A Barcode-Leser

• Z751E RFID Scanner (Programmer)

14.3 Verwendung von USB-Speichermedien

Für verschiedene Gerätefunktionen (siehe Kapitel 3.8 und 5.2) müssen USB-Sticks direkt am Prüfgerät angeschlossen werden.

Folgende Kriterien muss das angeschlossene USB-Speichermedium mindestens erfüllen, damit dieses an Ihrem Prüfgerät betrieben werden kann:

• Das Dateisystem auf dem USB-Stick ist FAT-formatiert

(FAT32). Nicht kompatibel sind z. B. NTFS- oder exFAT-Dateisysteme!

• Die maximale Stromaufnahme des USB-Speichermediums

über den USB-Port überschreitet 500 mA nicht.

• Verwenden Sie keine USB-Speichermedien mit Verschlüsse-

lungsfunktionen.

Achten Sie außerdem darauf, dass der USB-Stick über eine LEDAnzeige verfügt, an der Sie ablesen können, ob ein eventueller Schreibvorgang bereits abgeschlossen wurde.

Liste getesteter und freigegebener USB-Sticks:

• Philips USB flash drive Snow Edition USB 3.0

(getestete Größe: 64 GB)

• Toshiba TransMemory-MX U361 USB 3.0

(getestete Größe: 64 GB)

• Corsair Flash Voyager Vega USB 3.0

(getestete Größe: 16 GB)

• SanDisk Cruzer Glide USB 2.0/3.0

(getestete Größe: 64 GB)

Schriftbänder Bei Verwendung des Etikettendruckers am SECUTEST... werden nur TZ(e)-Tapes mit den Breiten 6 mm, 9 mm, 12 mm, 18 mm, 24 mm und 36 mm unterstützt.

2D-Code-Etiketten Für den Ausdruck von 2D-Code-Etiketten (QR-Code, MicroQR-Code, DataMatrix, Aztec) empfehlen wir Etikettencartridges mit Bandbreite 12 mm oder höher, mindestens jedoch 9 mm.

Kodierung Text

Im Ausdruckmodus „Text“ ist die Ausgabe auf den CP1252-Zeichensatz begrenzt – nicht darstellbare Zeichen werden durch „_“ ersetzt.

78 GMC-I Messtechnik GmbH

14.4 Bluetooth-Schnittstelle (SECUTEST PRO BT (comfort) oder Merkmal M01)

Menüauswahl für Betriebsparameter Seite 3 von 3

ESC

HELP

MEM

Setup 3/3

Bluetooth: Menüs zur Bedienung der Bluetooth-

Schnittstelle

Menüauswahl für Betriebsparameter Bluetooth

ESC

HELP

MEM

Status: Bluetooth-Schnittstelle ein-/ausschalten

Sichtbarkeit*: Legt fest, ob das Prüfgerät von ande-

ren Bluetooth-Geräten gefunden werden kann.

Gerätename*: Der über die Schnittstelle sichtbare Name des Prüfgeräts kann hier verändert werden.

Gerätekopplungen*: BT-Geräte suchen/koppeln, bestehende Kopplungen einsehen/bearbeiten

* diese Untermenüs erscheinen nur, sofern Status = ein

Menüauswahl für Betriebsparameter Bluetooth

ESC

HELP

MEM

Nach

Bluetooth

-Geräten in der Nähe suchen

Bereits gekoppeltes Gerät gefunden (weiße Umrandung) > umbenennen oder löschen

Nicht gekoppeltes Gerät gefunden (blaue Umrandung) > Eingabe der Pairing-PIN

Bereits gekoppeltes Gerät gefunden (blaue Umrandung) > umbenennen oder löschen

Die

Bluetooth

steuerungs-Funktionen (Kapitel 14.5) vorgesehen und oder PushPrint, siehe Kapitel 10.8.

-Schnittstelle ist primär zur Verwendung der Fern-

Wichtige Hinweise

• Status/Sichtbarkeit: Wir empfehlen, die Bluetooth-Schnittstelle aus Sicherheitsgründen auszuschalten, sofern diese nicht benötigt wird. Die Einstellung „nicht sichtbar“ ersetzt ein Abschalten der Bluetooth-Schnitttstelle nicht, da mit geeigneten Mitteln nicht sichtbare Bluetooth-Geräte auch gefunden werden können.

• Gerätekopplungen, die längere Zeit nicht mehr benötigt werden, sollten gelöscht werden.

•Der Gerätename des Prüfgeräts ist standardmäßig auf SECU- TEST eingestellt. Sofern Sie mit mehreren Prüfgeräten auf einen PC zugreifen, sollten Sie den Namen zumindest ergänzen: SECUTEST1, SECUTEST2 u. s. w.

GMC-I Messtechnik GmbH 79

14.5 Fernsteuerungsschnittstelle

(Ab Firmware-Version 1.6.0, Merkmal KB01 oder kostenpflichtige Freischaltung „Datenbankerweiterung“ erforderlich)

Die Messfunktionen des Prüfgeräts können alternativ über die USB- oder Bluetooth-Schnittstelle (Merkmal M01) ferngesteuert werden. Die Messwerte werden dann nicht auf dem Display des Prüfgeräts angezeigt, sondern über die entsprechende Datenschnittstelle übertragen.

Den Befehlssatz hierfür erhalten Sie auf Anfrage.

14.6 Indexverzeichnis Numerisch

2. Prüfsonde .......................................................................2, 21

2-Pol-Messung (P1-P2)

.......................................................... 21

Anschluss

Aufforderungen ............................................................... 21

Prüfsonde P1 oder P2

Prüfungen ....................................................................... 21

Übersicht .......................................................................... 2

Automessstelle

....................................................................... 55

..................................................... 10

Barcode-Leser

anschließen ....................................................................... 7

konfigurieren

Liste ................................................................................ 78

Barcodes

einlesen

Baumansicht .......................................................................... 56

Bedienelemente ........................................................................ 2

Berührungsstrom BMU (Betriebsmessunsicherheit)

..................................................................... 7

............................................................................. 7

.................................................................... 21

............................................ 55

Dauermessung

............................................................................ 56

Symbol

Detailansicht ........................................................................... 56

Differenzstromüberwachung ................................................... 20

Dual-Lead-Messung (P1-P2)

.................................................. 21

Echtzeituhr ............................................................................. 77

Einschaltkontrolle .................................................................... 21

Erkennung von Sonden/Messleitungen Ersatzableitstrom

Grenzwerte

..................................................................... 42

................................... 21

Fehleranzeigen ....................................................................... 63

Fehlermeldungen .................................................................... 64

Firmware Update Tool

............................................................ 77

Grenzwertmodus .................................................................... 55

Isolationswiderstand ................................................................. 5

Grenzwerte

IT-Netz

..................................................................................... 9

..................................................................... 32

Kalibrierdaten ......................................................................... 12

Klassifizierungsparameter Kurzschlusskontrolle

....................................................... 56

............................................................... 21

Landessprache ......................................................................... 7

Leistungsumfang

Lieferumfang ............................................................................ 3

...................................................................... 3

Messablauf

mit nachträglicher Prüflingeingabe

mit Vorauswahl des Prüflings ........................................... 24

Messsequenzen

Normauswahl

Messwerte (letzte) abrufen

Datenbankfunktion .......................................................... 19

Einzelmessungen

Multiprint

.................................................................................. 7

.................................................................. 55

............................................................ 24

................................... 24

Netzanschluss

.............................................................................. 10

Fehler Stecker

............................................................................. 9

Offset-Werte ........................................................................... 27

80 GMC-I Messtechnik GmbH

Patientenableitstrom

Grenzwerte ......................................................................45

PRCD ...............................................................................26, 48

PRCD Typ

Protokolle .................................................................................7

Prüfer anlegen, auswählen, löschen, durch Paswort schützen 11 Prüffrequenz Alternativ

Prüflingsanschlusserkennung ..................................................21

...............................................................................58

............................................................20

Referenzspannung L-PE .........................................................20

Rekalibrierdatum

Rekalibrierung .........................................................................77

Report Designer ........................................................................8

RFID Scanner

Liste

RFID-Tags

lesen

schreiben ...........................................................................8

RoHS-Richtlinie .......................................................................78

Rücknahme

...............................................................12, 25

................................................................................78

..................................................................................7

............................................................................78

Schalten von Lasten – maximaler Anlaufstrom ..........................6

Schalten von Lasten – Vorgehensweise Schutzklassenerkennung

Schutzleiterwiderstand ..............................................................5

SECUTEST CLIP ........................................................ 33, 35, 42

Selbsttest

Sequenzende ..........................................................................55

Sequenzparameter .................................................................59

Servicedienste

Sicherheitstechnische Kontrollen .............................................77

Sicherheitsvorkehrungen Sicherungen

Software

Spannungsmesseingänge .........................................................2

Sprachumschaltung Startbildschirm

Stützbatterie Symbole

................................................................................77

........................................................................82

Kennwerte .......................................................................76

..................................................................................2

Lage

Wechsel .......................................................................5, 77

............................................................................77

Update

Version ........................................................................2, 11

...................................................................................55

Stil

...........................................................................77

auf dem Gerät ...................................................................6

Bedienerführung

Datenbankverwaltung Einzelmessung Prüfablauf

Objekterstellung ...............................................................17

........................................................21

...........................................................5

............................................................7, 12

....................................6

Tabelle Einzelmessungen ..........................................................5

Tastaturlayout

Touch Screen .........................................................................16

Touch-Klick .............................................................................56

.....................................................................7, 16

Übersicht

Anschlüsse ........................................................................2

Bedienelemente .................................................................2

Leistungsumfang

USB-Stick

Datenbank sichern Export ETC-Datei Import ETC-Datei

Speichern von Protokollen .................................................8

Wiederherstellen einer Datenbank

USB-Tastatur ..........................................................................16

...............................................................3

...........................................................14

.............................................................14

....................................14

Wartung ................................................................................. 77

WZ12C ................................................................ 27, 33, 35, 42

GMC-I Messtechnik GmbH 81

15 Reparatur- und Ersatzteilservice

Kalibrierzentrum* und Mietgeräteservice

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Service GmbH Service-Center Beuthener Straße 41 90471 Nürnberg • Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com

Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.

DAkkS-Kalibrierlaboratorium für elektrische Messgrößen D-K-15080-01-01 akkreditiert nach DIN EN ISO/IEC 17025 Akkreditierte Messgrößen: Gleichspannung, Gleichstromstärke, Gleichstromwiderstand, Wechselspannung, Wechselstromstärke, Wechselstrom-Wirkleistung, Wechselstrom-Scheinleistung, Gleichstromleistung, Kapazität, Frequenz und Temperatur

16 Produktsupport

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon D 0900 1 8602-00

A/CH +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com

17 Schulung

Wir empfehlen eine Schulung der Anwender, da eine umfassende Nutzerinformation wegen der Komplexität und der vielfältigen Anwendungsmöglichkeiten des Prüfgeräts nicht allein durch das Lesen der Bedienungsanleitungen gewährleistet werden kann.

Seminare mit Praktikum finden Sie auf unserer Homepage: http://www.gossenmetrawatt.com

Schulungen in Nürnberg

Kompetenter Partner

Die GMC-I Messtechnik GmbH ist zertifiziert nach DIN EN ISO

9001. Unser DAkkS-Kalibrierlabor ist nach DIN EN ISO/IEC 17025 bei

der Deutschen Akkreditierungsstelle GmbH unter der Nummer DK-15080-01-01 akkreditiert.

Vom Prüfprotokoll über den Werks-Kalibrierschein bis hin zum DAkkS-Kalibrierschein reicht unsere messtechnische Kompetenz. Ein kostenloses Prüfmittelmanagement rundet unsere Angebotspalette ab.

Ein Vor-Ort-DAkkS-Kalibrierplatz ist Bestandteil unserer ServiceAbteilung. Sollten bei der Kalibrierung Fehler erkannt werden, kann unser Fachpersonal Reparaturen mit Original-Ersatzteilen durchführen.

Als Kalibrierlabor kalibrieren wir natürlich herstellerunabhängig.

Servicedienste

• Hol- und Bringdienst

• Express-Dienste (sofort, 24h, weekend)

• Inbetriebnahme und Abrufdienst

• Geräte- bzw. Software-Updates auf aktuelle Normen

• Ersatzteile und Instandsetzung

• Helpdesk

• DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025

• Serviceverträge und Prüfmittelmanagement

• Mietgeräteservice

• Altgeräte-Rücknahme

GMC-I Messtechnik GmbH

Bereich Schulung

Telefon +49 911 8602-935 Telefax +49 911 8602-724 E-Mail training@gossenmetrawatt.com

82 GMC-I Messtechnik GmbH

GMC-I Messtechnik GmbH 83

Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet

GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg •

Germany

Telefon +49 911 8602-111 Telefax +49 911 8602-777 E-Mail info@gossenmetrawatt.com www.gossenmetrawatt.com

Gossen Metrawatt SECUTEST BASE(10), SECUTEST PRO. SECULIFE ST BASE(25) Operating Instructions [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Anwendung

2 Sicherheitsmerkmale und -vorkehrungen

1.1 Tabelle Art der Prüflinge – Prüfungen – Normen

1.2 Tabelle Einzelmessungen – Vorschriften

3 Allgemeine Bedienung

3.1 Messwertanzeige

3.2 Landessprache, Tastaturlayout (Parameter Kultur)

3.3 Hilfefunktionen (Taste HELP und QR-Code)

3.4 Eingabe von alphanumerischen Zeichen

3.5 Druckausgabe – Protokolle

3.5.1 Multiprint

3.5.2 Protokollvorlage

3.5.3 Protokollstreifen bei Thermodrucker

3.5.4 Drucken über IZYTRON .IQ

3.5.5 Abspeichern von Protokollen auf USB-Stick

3.6 Druckausgabe von ID-Etiketten (ab Firmware V1.3.0)

3.7 Schreiben von RFID-Tags (ab Firmware V1.5.0)

4 Inbetriebnahme

4.1 Anschließen des Prüfgeräts an das Netz

4.1.1 Messungen im IT-Netz (neuer Parameter ab Firmware 1.5.0)

4.1.2 Automatisches Erkennen von Netzanschlussfehlern

4.2 Anschluss der Prüfsonde P1 oder P2

4.3 Geräteeinstellungen

5 Interne Datenbank
