Bedienungsanleitung
Operating Instructions
PROFITEST REMOTE
3-phasiger Prüfadapter für die Prüfgeräte
PROFITEST MTECH+, MXTRA und PRIME
3-Phase Test Adapter for Testers Including
PROFITEST MTECH+, MXTRA and PRIME
Wichtig
Vor Gebrauch sorgfältig lesen!
Aufbewahren für späteres Nachschlagen!
Important
Read carefully before use!
Keep on file for future reference!
3-447-051-15
2/11.19
Zuordnung der
Messeingang
Leiter-LEDs signalisieren
den Durchgang der Leitung
Lage der Sicherungen
- Steckereinsatz PRO-SCHUKO
für PROFITEST MTECH+
RS232-Schnittstelle
!
Max. 500 V
für Netzanschluss
Sicherungen
und MXTRA
- 3 x 4 mm Sicherheitsbuchsen
für PROFITEST PRIME
für Prüfadaptersteuerung
5 x 4 mm Sicherheitsbuchsen für Anschluss
Netz-/Anlage
und Spannungsversorgung
!
PROFITESTREMOTE Anschlussübersicht – Symbole – Lieferumfang
Anschlussübersicht
Bedeutung der Symbole auf dem Gerät
300 V CAT III
2 GMC-I Messtechnik GmbH
maximal zulässige Spannung und
Messkategorie zwischen den
Anschlüssen und Erde
Warnung vor einer Gefahrenstelle
(Achtung, Dokumentation
beachten !)
Europäische Konformitätskennzeichnung
Das Gerät darf nicht mit dem
Hausmüll entsorgt werden.
Weitere Informationen zur WEEEKennzeichnung finden Sie im
Internet bei www.gossenmetrawatt.com unter dem Suchbegriff
WEEE.
Lieferumfang
1 Prüfadapter (M514R)
1 RS232-Schnittstellenkabel vom Typ
Z3241
1 Bedienungsanleitung
PROFITESTREMOTE Inhaltsverzeichnis – Sicherheitshinweise
Inhaltsverzeichnis Seite
1 Sicherheitshinweise ..................................3
2 Anwendung ................................................5
3 Inbetriebnahme .........................................6
3.1 Prüfen der LEDs ...........................................6
Anschließen des Prüfgeräts an den Prüfadapter
3.2
3.3 Anschließen an die Anlage bzw. an das Netz .6

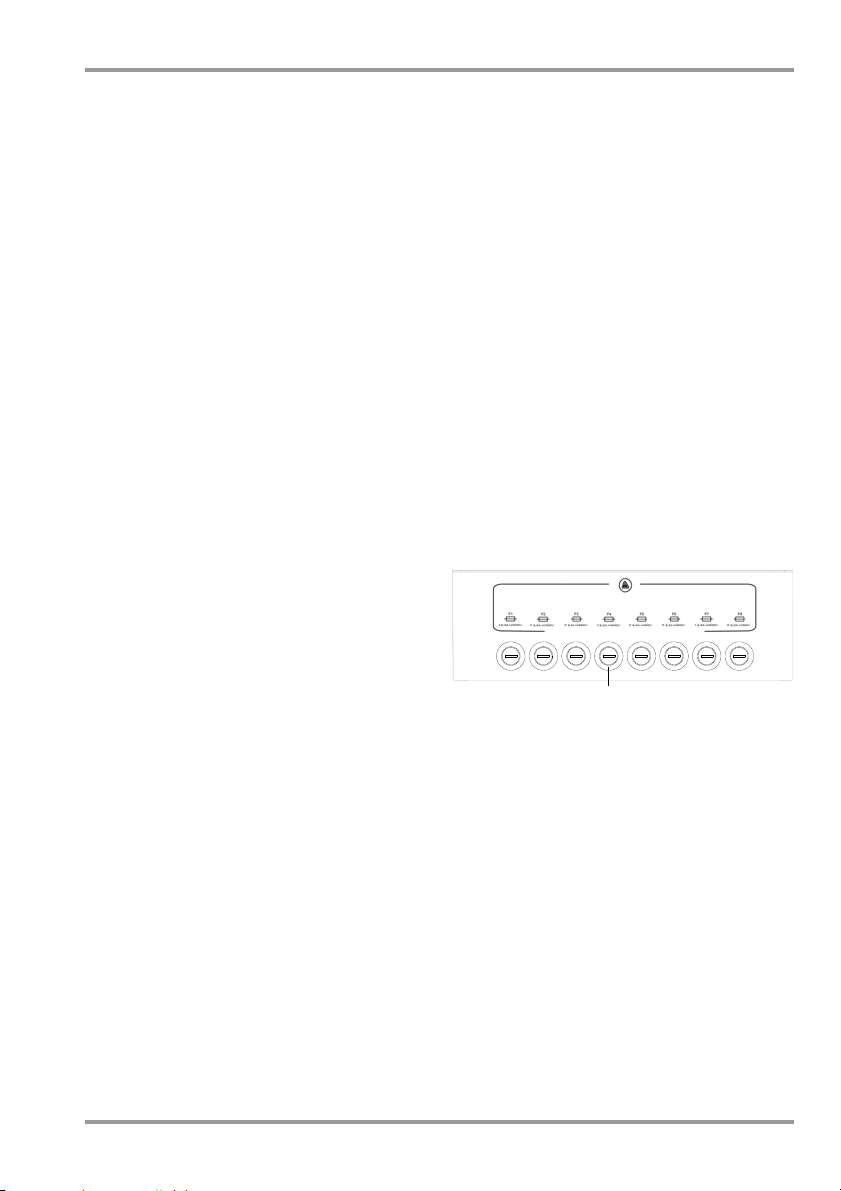

3.4 Legende und Bedeutung der LEDs ................7
4 Messungen ................................................8
4.1 Messen des Isolationswiderstandes (R
4.1.1 Messen des Isolationswiderstandes mit
PROFITEST MTECH+ bzw. MXTRA ....................... 8
4.1.2 Messen des Isolationswiderstandes mit
PROFITEST PRIME ..............................................9
4.2
Messen der Schleifenimpedanz (
4.2.1 Messen der Schleifenimpedanz mit
PROFITEST MTECH+ bzw. MXTRA ..................... 10
4.2.2
Messen der Schleifenimpedanz mit
ZL-PE
PROFITEST PRIME
4.3 Messen der Netzimpedanz (ZL-N) ................11
4.3.1 Messen der Netzimpedanz mit PROFITEST MTECH+
und MXTRA ........................................................ 11
4.3.2
Messen der Netzimpedanz mit
PROFITEST PRIME ... 12
4.4 Fehlermeldungen am Prüfgerät ................... 13
5 Technische Kennwerte ............................14
6 Wartung ...................................................15
6.1 Wartung Gehäuse ......................................15
6.2 Sicherheitstechnische Kontrollen
Prüfung nach DGUV Vorschrift 3 .................15
6.2.1
Prüfen des Schutzleiterwiderstandes .............................15
6.2.2 Prüfung des Isolationswiderstandes ..................... 15
6.3 Sicherungswechsel ....................................15
6.4
Rücknahme und umweltverträgliche Entsorgung
Reparatur- und Ersatzteilservice
7
Kalibrierzentrum und Mietgeräteservice ............. 16
8 Produktsupport ........................................16
....6
ISO) ......8
) ........... 10
10
.16
1 Sicherheitshinweise
Der Prüfadapter ist entsprechend den folgenden Sicherheitsbestimmungen gebaut
und geprüft:
I
EC/EN 61010-1/VDE 0411-1,
DIN EN 61326-1/VDE 0843-20-1
Nur bei bestimmungsgemäßer Verwendung
ist die Sicherheit von Anwender und Prüfadapter gewährleistet.
Die bestimmungsgemäße Verwendung sieht
eine Anwendung ausschließlich in Verbindung mit den Prüfgeräten
– PROFITEST MTECH+, ab FW V03.04.00
– PROFITEST MXTRA, ab FW V03.04.00
– PROFITEST PRIME, ab FW V03.05.00
zur Messung von Schleifen- und Netzimpe-
danz Z
L-PE und ZL-N sowie zur Isolations-
widerstandsmessung R
Anwendungen (z. B. Spannungsmessung
oder Verwendung mit anderen Prüfgeräten)
sind unzulässig.
Lesen Sie die Bedienungsanleitung vor dem
Gebrauch Ihres Prüfgeräts sorgfältig und vollständig. Beachten und befolgen Sie diese in allen
Punkten. Machen Sie die Bedienungsanleitung
allen Anwendern zugänglich.
Lesen Sie auch die Bedienungsanleitung des
jeweiligen Prüfgeräts und hier besonders die
Kapitel zur Messung von Isolations-, Schleifenund Netzinnenwiderständen.
Die Prüfungen dürfen nur durch eine Elektrofachkraft oder unter der Leitung und Aufsicht
einer Elektrofachkraft durchgeführt werden.
Der Anwender muss durch eine Elektrofachkraft in der Durchführung und Beurteilung
der Prüfung unterwiesen sein (siehe auch
unser Schulungsangebot unter
www.gossenmetrawatt.com).
ISO vor. Alle anderen
GMC-I Messtechnik GmbH 3
PROFITESTREMOTE Sicherheitshinweise
Beachten Sie folgende Sicherheitsvorkehrungen:
• Das Gerät darf nur an ein Versorgungsnetz
(TN oder TT) mit max.
230/400 V
angeschlossen werden, welches den geltenden
Sicherheitsbestimmungen
(z. B. IEC 60346, VDE 0100) entspricht
und mit einem maximalen Nennstrom von
16 A abgesichert ist.
• Der Prüfadapter darf nur zu den im Kapitel
Anwendung beschriebenen Prüfungen eingesetzt werden.
• Bei Verwendung einer Prüfsonde mit
Spiralkabel:
Halten Sie die Prüfspitze der Prüfsonde
fest, wenn Sie diese z. B. in eine Buchse
gesteckt haben. Bei Zugbelastung der
Wendelleitung besteht Verletzungsgefahr
durch die zurückschnellende Prüfspitze.
• Isolationswiderstände können nur an
spannungsfreien Anlagen gemessen
werden.
• Berühren Sie nicht die Prüfspitzen/Sonden des Prüfgeräts!
Sicherungswechsel
Alle Sicherungen von Neutral- und Außenleiter des Prüfadapters sind von außen
zugänglich, siehe Kapitel 6.3. Wechseln Sie
die Sicherungen nur im spannungsfreien
Zustand des Geräts, d. h. das Gerät muss
von der Netzversorgung getrennt sein und
das Gerät darf nicht an einen Messkreis
angeschlossen sein. Der Sicherungstyp
muss den Angaben in den technischen
Daten bzw. dem Aufdruck auf dem Gerät
entsprechen, siehe Kapitel 5.
Öffnen des Geräts / Reparatur
Der Prüfadapter darf nur durch autorisierte
Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Prüfadapters gewährleistet ist und die Garantie erhalten bleibt.
Auch Originalersatzteile dürfen nur durch
autorisierte Fachkräfte eingebaut werden.
Falls feststellbar ist, dass der Prüfadapter
durch nicht autorisiertes Personal geöffnet
wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit,
Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche
Folgeschäden durch den Hersteller gewährt.
Der Prüfadapter darf nicht verwendet werden:
• bei erkennbaren äußeren Beschädigungen, z. B. sofern berührungsgefährliche
Teile frei zugänglich sind und bei defekten LEDs
• mit beschädigten Anschluss- und Messleitungen, z. B. bei unterbrochener Isolierung oder geknicktem Kabel
• wenn er nicht mehr einwandfrei funktioniert
• nach schweren Transportbeanspruchungen
In diesen Fällen muss der Prüfadapter außer
Betrieb genommen und gegen unabsichtliche
Wiederinbetriebnahme gesichert werden.
4 GMC-I Messtechnik GmbH
Hinweis!
Hinweis!
PROFITESTREMOTE Anwendung
2 Anwendung
Bei Einsatz des Prüfadapters entfällt das lästige Umstecken und somit das Vertauschen
der Phasen bei der Messung von RISO,
Z
L-PE und ZL-N.
Folgende Messungen werden unterstützt:
L1-PE, L2-PE, L3-PE,
N-PE, L+N-PE,
L1-N, L2-N, L3-N,
L1-L2, L1-L3, L2-L3
Folgende Prüfgeräte sind für den Einsatz des
Prüfadapters geeignet:
– PROFITEST MTECH+, ab FW V03.04.00
– PROFITEST MXTRA, ab FW V03.04.00
– PROFITEST PRIME, ab FW V03.05.00
Signalisierung der Leitungsverbindungen
Die LEDs signalisieren den jeweiligen Leitungsdurchgang zwischen der angeschlossenen Anlage und dem angeschlossenen
Prüfgeräteeingang:
– LED rot: Schalter geschlossen,
Leitungsdurchgang
– LED grün: Schalter bzw. Leitung offen
Messen von Schleifen- und Netzimpedanz Z
L-PE
und ZL-N
Die Schleifenimpedanz ist die Summe aller
Widerstände des Verteilungsnetzes und der
Leitungen im Endstromkreis.
Um die Wirksamkeit von Fehlerstromschutzeinrichtungen feststellen zu können, muss
die Schleifenimpedanz Z
L-PE zwischen
Außenleiter und Schutzleiter ermittelt werden. Bei der Netzimpedanz Z
L-N wird nach
dem gleichen Messverfahren gemessen wie
bei der Schleifenimpedanz ZL-PE. Die Strom-
schleife wird hierbei jedoch über den Neutralleiter N gebildet und nicht wie bei der
Schleifenimpedanzmessung über den
Schutzleiter PE.
Beachten Sie zur Vorgehensweise bei der
Messung die entsprechenden Kapitel in der
Bedienungsanleitung zu Ihrem Prüfgerät.
Aufgrund der 4-Leitermessung ist
eine Ermittlung des Offset-Werts des
Prüfadapters nicht erforderlich.
Das Öffnen und Schließen der Leitungsschalter erfolgt über die Prüfadaptersteuerung
des jeweiligen Prüfgeräts.
Messen von Isolationswiderständen
RISO in elek-
trischen Anlagen
Um Fehler in elektrischen Anlagen feststellen
zu können, die durch schadhafte Isolation
entstanden sind, müssen die Isolationswiderstände zwischen jedem aktiven Leiter
und dem Schutzleiter PE gemessen werden.
Beachten Sie zur Vorgehensweise bei der
Messung die entsprechenden Kapitel in der
Bedienungsanleitung zu Ihrem Prüfgerät.
Aufgrund der 4-Leitermessung ist
eine Ermittlung des Offset-Werts des
Prüfadapters nicht erforderlich.
GMC-I Messtechnik GmbH 5
PROFITESTREMOTE Inbetriebnahme
3 Inbetriebnahme
3.1 Prüfen der LEDs
Bevor Sie mit den Messungen beginnen,
sollten Sie die LEDs auf Funktionsfähigkeit
prüfen. Hierzu muss der Prüfadapter über
die serielle Schnittstelle mit dem Prüfgerät
verbunden sein. Verwenden Sie dazu das
serielle Schnittstellenkabel (Lieferumfang).
Nach Einschalten des Prüfgeräts müssen in
allen Schalterstellungen außer R
L-N alle LEDs grün leuchten.
und Z
3.2 Anschließen des Prüfgeräts an den Prüfadapter
Anschluss Messeingänge
Das jeweilige Prüfgerät wird immer 3-polig
über den Steckereinsatz PRO-SCHUKO
oder die Sicherheitsbuchsen L, N und PE
am Prüfadapter angeschlossen.
PROFITEST MTECH+: Prüfstecker
PROFITEST MXTRA: Prüfstecker
PROFITEST PRIME: Sonden 1(L), 2(N), 3(PE)
Dies gilt auch für 2-polige Messungen, da
die entsprechenden Sonden über die Prüfadaptersteuerung vom Prüfgerät aus angesteuert werden, wobei die Messleitungen
bzw. Sonden nicht mehr manuell umgesteckt werden müssen.
Anschluss Datenschnittstelle
Für die Steuerung der Leitungsschalter, für
die Signalisierung durch Leiter-LEDs und für
die Spannungsversorgung muss der Prüfadapter zusätzlich über die serielle Schnittstelle
mit dem Prüfgerät verbunden sein. Verwenden Sie dazu das serielle Schnittstellenkabel
(Lieferumfang).
ISO, ZL-P
3.3 Anschließen an die Anlage bzw. an das Netz
Für alle Prüfungen muss der Prüfadapter an
der Anlage angeschlossen sein, siehe
Anschlussübersicht Seite 2. Hierzu stehen
folgende Adapterkabel zur Verfügung.
Beschreibung Typ Artikelnummer
Adapterkabel mit
CEE-Stecker
5-polig 16 A und
4mm Sicherheitsstecker (L1, L2, L3, N, PE),
CAT II I 300 V,
Kabellänge 4,8 m
Adapterkabel mit
CEE-Stecker
5-polig 32 A und
4mm Sicherheitsstecker (L1, L2, L3, N, PE),
CAT II I 300 V,
Kabellänge 4,8 m
Adapterkabel mit
CEE-Stecker
5-polig 63 A und
4mm Sicherheitsstecker (L1, L2, L3, N, PE),
CAT II I 300 V,
Kabellänge 4,8 m
➭ Schalten Sie die Anlage spannungsfrei
und sichern Sie diese gegen Wiedereinschalten.
➭ Prüfen Sie die Messpunkte auf Span-
nungsfreiheit, bevor Sie die Messpunkte
mit dem Prüfadapter verbinden.
➭ Schließen Sie den Prüfadapter über die
Anschlussbuchsen L1, L2, L3, N und PE
mit dem entsprechenden Adapterkabel
an die Anlage an:
Netznennwerte siehe Technische Kennwerte Seite 14.
ConnectingCable-16 Z570B
ConnectingCable-32 Z570C
ConnectingCable-63 Z570D
6 GMC-I Messtechnik GmbH
LED 1
LED 2
LED 3
LED 4
LED 5
LED 7
LED 11
LED 9
LED 10
LED 6
LED 8
PROFITESTREMOTE Inbetriebnahme
3.4 Legende und Bedeutung der LEDs
Bedeutung der LEDs
LED = leuchtet rot:
LED = leuchtet grün: Schalter offen
Schalter geschlossen
LED-Test
In allen Schalterstellungen außer RISO, ZL-P
und Z
L-N müssen alle LEDs grün leuchten.
Wiederholen Sie den LED-Test nach jedem
Prüfdurchlauf.
GMC-I Messtechnik GmbH 7
Hinweis!
Achtung!
!
Achtung!
!
Achtung!
!
Achtung!
!
PROFITESTREMOTE Messungen
4 Messungen
Der Prüfadapter kann während sämtlicher
Messungen an der Anlage bzw. am Netz
angeschlossen bleiben unter Beachtung der
Spannungsfreiheit bei der Isolationswiderstandsmessung.
Vor jeder Messung sind die Sicherungen zu kontrollieren. Defekte Sicherungen sind gegen intakte auszutauschen, siehe „Sicherungswechsel“
auf Seite 15.
4.1 Messen des Isolationswiderstandes
(R
ISO)
1-phasiger Netzanschluss
Für einphasigen Netzanschluss müssen Sie die Phase an L1 anschließen.
➭ Achten Sie darauf, dass die Anlage wäh-
rend der gesamten Messung spannungsfrei bleibt.
Isolationswiderstände können nur an
spannungsfreien Anlagen gemessen
werden.
N- und PE-Leiter müssen durchgängig getrennt sein. Verbraucher sollten
nicht angeschlossen sein.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
Durchführung der Messung
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum jeweiligen
Prüfgerät beschrieben:
PROFITEST MTECH+: Kapitel 5.8 und 11,
PROFITEST MXTRA: Kapitel 5.8 und 11,
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten (geschlossenen) Leiter.
Durchgangsschaltung für MTECH/MXTRA R
Prüffolge R
01/11 N-PE LED4 + LED11
02/11 L1-PE LED1 + LED11
03/11 L2-PE LED2 + LED11
04/11 L3-PE LED3 + LED11
05/11 L+N-PE
06/11 L1-N LED1 + LED10
07/11 L2-N LED2 + LED10
08/11 L3-N LED3 + LED10
09/11 L1-L2 LED1 + LED8
10/11 L2-L3 LED2 + LED9
11/11 L1-L3 LED1 + LED9
ISO
LED-Anzeigen (rot)
LED1 + LED2 +
LED3 + LED4 +
LED11
ISO
4.1.1 Messen des Isolationswiderstandes
mit
PROFITEST MTECH+ bzw. MXTRA
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit dem
Prüfstecker am Steckereinsatz PROSCHUKO an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
8 GMC-I Messtechnik GmbH
Achtung!
!
PROFITESTREMOTE Messungen
4.1.2 Messen des Isolationswiderstandes mit PROFITEST PRIME
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit den ent-
sprechenden Messsonden an die Buchsen L, N und PE am Prüfadapter an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
Durchführung der Messung
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum Prüfgerät
beschrieben:
PROFITEST PRIME: Kapitel 8.6 und 11.
➭ Für die Messung des Isolationswider-
standes stehen die Messfunktionen
Isolationsmessung mit konstanter Spannung und
Isolationsmessung mit ansteigender
Prüfspannung
zur Verfügung
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für PRIME R
Prüffolge R
01/11 N-PE LED4 + LED11
02/11 L1-PE LED1 + LED11
03/11 L2-PE LED2 + LED11
04/11 L3-PE LED3 + LED11
05/11 L+N-PE
06/11 L1-N LED1 + LED10
07/11 L2-N LED2 + LED10
08/11 L3-N LED3 + LED10
09/11 L1-L2 LED1 + LED8
10/11 L2-L3 LED2 + LED9
11/11 L1-L3 LED1 + LED9
ISO
ISO
LED-Anzeigen (rot)
LED1 + LED2 +
LED3 + LED4 +
LED11
GMC-I Messtechnik GmbH 9
Achtung!
!
Achtung!
!
Achtung!
!
Hinweis!
PROFITESTREMOTE Messungen
4.2 Messen der Schleifenimpedanz (ZL-PE)
1-phasiger Netzanschluss
Für einphasigen Netzanschluss müssen Sie die Phase an L1 anschließen.
4.2.1 Messen der Schleifenimpedanz mit PROFITEST MTECH+ bzw. MXTRA
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit dem
Prüfstecker am Steckereinsatz PROSCHUKO an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
➭ Schalten Sie die Anlage ein.
Durchführung der Messung
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
4.2.2 Messen der Schleifenimpedanz mit PROFITEST PRIME
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit den ent-
sprechenden Messsonden an die Buchsen L, N und PE am Prüfadapter an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
➭ Schalten Sie die Anlage ein.
Durchführung der Messung
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum Prüfgerät
beschrieben:
PROFITEST PRIME: Kapitel 8.6 und 13.
➭ Die Messung der Schleifenimpedanz er-
folgt über die Messvariante
Z
LOOP AC/DC .
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum jeweiligen
Prüfgerät beschrieben:
PROFITEST MTECH+: Kapitel 5.8 und 8
PROFITEST MXTRA: Kapitel 5.8 und 8
Keine Messung mit PROFITEST PRIME
mit folgenden Messvarianten möglich:
– Z
LOOP DC+
– Z
LOOP
– ZLOOP
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für ZL-
Prüffolge Z
01/3 L1-PE LED1 + LED11
02/3 L2-PE LED2 + LED11
03/3 L3-PE LED3 + LED11
10 GMC-I Messtechnik GmbH
L-P E
PE
LED-Anzeige (rot)
Achtung!
!
Achtung!
!
PROFITESTREMOTE Messungen
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für Z
Prüffolge Z
01/9 L1-PE LED1 + LED11
02/9 L2-PE LED2 + LED11
03/9 L3-PE LED3 + LED11
04/9 L1-N LED1 + LED10
05/9 L2-N LED2 + LED10
06/9 L3-N LED3 + LED10
07/9 L1-L2 LED1 + LED8
08/9 L2-L3 LED2 + LED9
09/9 L1-L3 LED1 + LED9
AC/DC LED-Anzeige (rot)
LOOP
LOOP
AC/DC
4.3 Messen der Netzimpedanz (ZL-N)
1-phasiger Netzanschluss
Für einphasigen Netzanschluss müssen Sie die Phase an L1 anschließen.
4.3.1 Messen der Netzimpedanz mit PROFITEST MTECH+ und MXTRA
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit dem
Prüfstecker am Steckereinsatz
PRO-SCHUKO an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
➭ Schalten Sie die Anlage ein.
Durchführung der Messung
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum jeweiligen
Prüfgerät beschrieben:
PROFITEST MTECH+: Kapitel 5.8 und 8
PROFITEST MXTRA: Kapitel 5.8 und 8
GMC-I Messtechnik GmbH 11
Achtung!
!
PROFITESTREMOTE Messungen
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für ZL-
Prüffolge R
01/6 L1-N LED1 + LED7
02/6 L2-N LED2 + LED7
03/6 L3-N LED3 + LED7
04/6 L1-L2 LED1 + LED5
05/6 L2-L3 LED2 + LED6
06/6 L1-L3 LED1 + LED6
ISO
N
LED-Anzeigen (rot)
4.3.2 Messen der Netzimpedanz mit PROFITEST PRIME
Vorbereitung der Messung
➭ Schließen Sie das Prüfgerät mit den ent-
sprechenden Messsonden an die Buchsen L, N und PE am Prüfadapter an.
➭ Schalten Sie die Anlage spannungsfrei,
bevor Sie die Messpunkte mit dem Prüfadapter verbinden.
➭ Schließen Sie die Anlage an die Buchsen
L1, L2, L3, N und PE an.
Durchführung der Messung
Übersicht der durchgeschalteten Leitungen
Die rot leuchtenden LEDs auf der
Anschlussübersicht signalisieren den jeweils
durchgeschalteten Leiter.
Durchgangsschaltung für Z
Prüffolge Z
01/9 L1-PE LED1 + LED11
02/9 L2-PE LED2 + LED11
03/9 L3-PE LED3 + LED11
04/9 L1-N LED1 + LED10
05/9 L2-N LED2 + LED10
06/9 L3-N LED3 + LED10
07/9 L1-L2 LED1 + LED8
08/9 L2-L3 LED2 + LED9
09/9 L1-L3 LED1 + LED9
LOOP
AC/DC
LOOP
AC/DC
LED-Anzeigen (rot)
Die maximale Isolationsprüfspannung darf 500 V nicht überschreiten.
➭ Führen Sie die Messung durch, wie in
der Bedienungsanleitung zum Prüfgerät
beschrieben:
PROFITEST PRIME: Kapitel 8.6 und 13.
➭
Die Messung der Netzimpedanz erfolgt
über die Messvariante Z
LOOP
AC/DC.
➭ Schalten Sie die Anlage ein.
12 GMC-I Messtechnik GmbH
PROFITESTREMOTE Messungen
4.4 Fehlermeldungen am Prüfgerät
LCD-Piktogramme
Prüfstecker
Messadapter
XX R
XX alle
XX R
Stellung des
Funktionsschalters
ISO
ISO
Funktion / Bedeutung
Spannungsfreiheit an den Netzanschlüssen prüfen. Fehlende
Spannungsfreiheit führt zu einem
Kurzschluss zwischen „L“ und
„N“ und somit zum Auslösen der
Gerätesicherungen.
Abhilfe: Stellen Sie die Spannungsfreiheit vor dem Durchschalten sicher!
Fehlende Schnittstellenverbindung zwischen Prüfgerät und
Prüfadapter.
Abhilfe: Prüfen Sie die Schnittstellenverbindung und stellen Sie
ggf. die Verbindung her. Verwenden Sie dazu das serielle Schnittstellenkabel (Lieferumfang).
Kontaktproblem oder Sicherung
defekt.
Abhilfe: Prüfstecker auf richtigen
Sitz am Prüfadapter prüfen oder
Sicherung im Prüfgerät oder
Prüfadapter tauschen.
GMC-I Messtechnik GmbH 13
PROFITESTREMOTE Technische Kennwerte
5 Technische Kennwerte
Messeingang Steckereinsatz PRO-
SCHUKO für
PROFITEST MTECH+
und MXTRA,
3 x 4 mm Sicherheitsbuchsen für
PROFITEST PRIME
Netzanschluss 5 x 4 mm-Sicher-
heitsbuchsen,
(Adapterkabel für
CEE 16A, CEE 32A
und CEE 63A als
Zubehör lieferbar)
Umgebungsbedingungen
Betriebstemperaturen
+5 ... + 45 C
Lagertemperaturen –20 ... + 60 C
relative Luftfeuchte
max. 75%, Betauung
ist auszuschließen
Höhe über NN max. 2000 m
Stromversorgung
Hilfsspannung 5 V über RS232-
Schnittstelle
Stromaufnahme 60 mA (alle Relais
abgefallen)
240 mA (2 Relais
angezogen)
600 mA (alle Relais
angezogen)
Leistungsaufnahme 3 W
Elektromagnetische Verträglichkeit EMV
Störaussendung EN 61326-1:2013
Klasse B
Störfestigkeit EN 61326-1:2013
EN 61326-2-1:2013
Mechanischer Aufbau
Schutzart Gehäuse IP 40 nach
DIN VDE 0470 Teil 1/
EN 60529
Tabellenauszug zur Bedeutung des IP-Codes
Schutz gegen
IP XY
(1. Ziffer X)
Eindringen von
festen Fremd-
4 1,0 mm
Abmessungen
körpern
(2. Ziffer Y)
Schutz gegen
IP XY
Eindringen
von Wasser
0 nicht geschützt
Gehäuse B x H x T:
ca. 27,5 x 10,5 x 12 cm
(mit
Steckereinsatz
PRO-SCHUKO
)
Gewicht ca. 1,1 kg
(Prüfadapter ohne
Schnittstellenkabel)
Datenschnittstelle
Übertragungsparameter
9600 Baud,
1 Stop Bit, NO Parity
Übertragungsformat Alle Befehle werden
als ASCII-Zeichenketten gesendet
Elektrische Sicherheit
Messkategorie 300 V CAT III
Verschmutzungsgrad 2
Schutzklasse II nach IEC 61010-1/
EN 61010-1/
VDE 0411-1
Schmelzsicherungen F1 bis F8:
8 x F 8,0A H/500V
Prüfspannung Die maximale Isola-
tionsprüfspannung
darf 500 V nicht
überschreiten.
Betriebsbedingung Dauerbetrieb
14 GMC-I Messtechnik GmbH
Sicherungshalter
PROFITESTREMOTE Wartung
6 Wartung
6.1 Wartung Gehäuse
Eine besondere Wartung ist nicht nötig. Achten Sie auf eine saubere und trockene Oberfläche. Verwenden Sie zur Reinigung ein
leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln.
6.2 Sicherheitstechnische Kontrollen Prüfung nach DGUV Vorschrift 3
Führen Sie an Ihrem Prüfadapter regelmäßige sicherheitstechnische Kontrollen durch.
Der Prüfadapter ist entsprechend der Norm
IEC 61010 und VDE 0413-16 als Prüfgerät
der Schutzklassen I und II ausgeführt.
Eine Prüfung des Schutzleiters sowie des
Isolationswiderstandes wird in den folgenden Unterkapiteln beschrieben.
6.2.1 Prüfen des Schutzleiterwiderstandes
Prüfung des 3-phasigen Anschlusses
Es ist ein Schutzleiterwiderstand R
<2 zulässig. Dies ist durch den Aufbau
des Prüfadapters bedingt.
Anschluss bzw. Kontaktierung des Prüfadapters
3-phasig (400 V)
Die Schutzleiterwiderstandsprüfung erfolgt
zwischen dem PE-Sicherheitskontakt der
Netzanschlussbuchsen und der parallel
geschalteten 4 mm PE-MesseingangsSicherheitsbuchse.
PE von
6.2.2 Prüfung des Isolationswiderstandes
Die Prüfung erfolgt jeweils zwischen den
kurzgeschlossenen Kontakten L
PE bei den Netzanschluss-Sicherheitsbuchsen bzw. L-N gegen PE bei den Messeingängen.
Hier gelten die üblichen Grenzwerte.
-N gegen
123
6.3 Sicherungswechsel
Alle acht Sicherungen von Neutral- (F7/F8)
und Außenleiter (F1 bis F6) sind von außen
zugänglich.
Wechseln Sie die Sicherungen nur im spannungsfreien Zustand des Geräts, d. h. das
Gerät muss von der Netzversorgung
getrennt sein und das Gerät darf nicht an
einen Messkreis angeschlossen sein. Der
jeweilige Sicherungstyp muss den Angaben
in den technischen Daten bzw. dem Aufdruck auf dem Gerät entsprechen.
➭ Schrauben Sie mit einem geeigneten
Schraubendreher den entsprechenden
Sicherungshalter heraus.
➭ Entnehmen Sie die defekte Sicherung
aus dem Sicherungshalter.
➭ Stecken Sie die neue Sicherung in den
Sicherungshalter.
➭ Setzen Sie den Sicherungshalter wieder
ein und schrauben Sie ihn fest.
GMC-I Messtechnik GmbH 15
PROFITESTREMOTE Adressen
6.4 Rücknahme und umweltverträgliche Entsorgung
Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach ElektroG
(Überwachungs- und Kontrollinstrumente).
Dieses Gerät fällt unter die RoHS-Richtlinie.
Im Übrigen weisen wir darauf hin, dass der
aktuelle Stand hierzu im Internet bei
www.gossenmetrawatt.com unter dem
Suchbegriff WEEE zu finden ist.
Nach WEEE 2012/19/EU und
ElektroG kennzeichnen wir unsere
Elektro- und Elektronikgeräte mit
dem nebenstehenden Symbol
nach DIN EN 50419. Diese Geräte dürfen
nicht mit dem Hausmüll entsorgt werden.
Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service,
Anschrift siehe unten.
7 Reparatur- und Ersatzteilservice
Kalibrierzentrum und Mietgeräteservice
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH
Service-Center
Beuthener Straße 41
90471 Nürnberg • Germany
Telefon +49 911 817718-0
Telefax +49 911 817718-253
E-Mail service@gossenmetrawatt.com
www.gmci-service.com
8 Produktsupport
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH
Hotline Produktsupport
Telefon D 0900 1 8602-00
A/CH +49 911 8602-0
Telefax +49 911 8602-709
E-Mail
support@gossenmetrawatt.com
Diese Anschrift gilt nur für Deutschland.
Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.
Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg •
Germany
Telefon +49 911 8602-111
Telefax +49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com
Loading...
