Gossen Metrawatt M520P, PROFITEST MBASE, PROFITEST MTECH, PROFITEST MPRO, PROFITEST MXTRA User guide [de]

...

Download

Bedienungsanleitung

Firmwarestand V2.20.0

Ergänzungen / Korrekturen

Änderungen rot markiert Stand 26.07.2016

Serie PROFITEST MASTER PROFITEST MBASE+, MTECH+, MPRO, MXTRA, SECULIFE IP

Prüfgeräte IEC 60364 / DIN VDE 0100

3-349-647-01

15/7.16

456

91011

MEM: Taste für Speicher-Funktionen

HELP:

Aufruf der kontextsensitiven Hilfe

IΔN: Auslöseprüfung

Weiterschaltung (Halbautomatische Messung)

Offsetmessungen starten

ON/START: Einschalten

Messung starten – stoppen

ESC

: Rücksprung aus Untermenü

Softkeys

Bedienterminal

Prüfgerät und Adapter

16 1715

Festfunktionstasten

19 20 21

RS232

• Parameterauswahl

•Grenzwertvorgabe

• Eingabefunktionen

• Speicherfunktionen

LEDs & Anschlusssymbole →

Kap. 18

Anschlüsse für Zangenstromsensor, Sonde oder Ableitstrommessadapter PRO-AB

Schnittstellen, Ladegerätanschluss

* Anwendung der Prüfspitzen siehe Kap. 2.1 Seite 5

2 GMC-I Messtechnik GmbH

Legende

Prüfgerät und Adpater

1 Bedienterminal mit Tasten

und Anzeigefeld mit Rasterung für optimalen Blickwinkel

2 Befestigungsöse zur Aufnahme

des Tragegurts 3 Funktionsdrehschalter 4 Messadapter (2-polig) 5 Steckereinsatz

(länderspezifisch) 6Prüfstecker

(mit Befestigungsring) 7 Krokodilklemme (aufsteckbar) 8Prüfspitzen 9Taste

▼ ON/START *

10 Taste I IΔ

/Kompens./Z

OFFSET

11 Kontaktflächen für Fingerkontakt 12 Halterung für Prüfstecker 13 Sicherungen 14 Klemme für Prüfspitzen (8)

Anschlüsse Stromzange, Sonde, Ableitstrommessadapter PRO-AB

15 Stromzange Anschluss 1 16 Stromzange Anschluss 2 17 Sondenanschluss

Schnittstellen, Ladegerätanschluss

18 Bluetooth

19 USB-Slave für PC-Anschluss 20 RS232 für Anschluss von

Barcode- oder RFID-Lesegerät

21 Anschluss für Ladegerät Z502P

Achtung! Bei Anschluss des Ladegerätes dürfen keine Batterien eingesetzt sein.

22 Akkufachdeckel

(Fach für Akkus sowie Ersatzsicherungen)

Erklärungen zu den Bedien- und Anzeigeelementen siehe Kap. 17

Akkukontrollanzeige

Messfunktion

Messung läuft/stoppt

Speicherbelegung

Messgrößen

Parameter

Anzeigefeld

Wert speichern

Akku voll

Akku OK

Akku schwach

Akku (fast) leer

Akkukontrollanzeige

BAT

Speicherbelegungsanzeige

MEM

Speicher halbvoll

MEM

Speicher voll > Daten zum PC übertragen

Anschlusstest – Netzanschlusskontrolle (→ Kap. 18)

NPEL

)(

Anschluss OK L und N vertauscht

NPEL NPEL

RUN READY

Anschlusstest → Kap. 18

U < 8 V

LPEN

Diese Bedienungsanleitung beschreibt ein Prüfgerät der Softwareversion SW-VERSION (SW1) 01.16.00.

* Einschalten nur über Taste am Gerät

Bluetooth®-aktiv-Anzeige:

GMC-I Messtechnik GmbH 3

Übersicht über Geräteeinstellungen und Messfunktionen

Schalterstellung

Beschreibung ab

SETUP

Seite 8

Messungen bei Netzspannung U

Seite 16 wird bei allen unten

stehenden Messungen eingeblendet:

IΔN

Seite 18

Seite 20

ZL-PE

Seite 26

ZL-N

Seite 28

Seite 30

Messungen an spannungsfreien Objekten RE

(MPRO) (MXTRA)

Seite 37

RLO

Seite 47

RISO

Seite 44

SENSOR

Seite 50

EXTRA

Seite 51

AUTO

Seite 64

nur MXTRA & SECULIFE IP

Piktogramm

Geräteeinstellungen Messfunktionen

Helligkeit, Kontrast, Uhrzeit/Datum, Bluetooth Sprache (D, GB, P), Profile (ETC, PS3, PC.doc)

Werkseinstellungen < Test: LED, LCD, Signalton Drehschalterabgleich, Akkutest >

Einphasenmessung U

UL-N Spannung zwischen L und N UL-PE Spannung zwischen L und PE UN-PE Spannung zwischen N und PE US-PE Spannung zwischen Sonde und PE f Frequenz

Dreiphasenmessung U

UL3-L1 Spannung zwischen L3 und L1 UL1-L2 Spannung zwischen L1 und L2 UL2-L3 Spannung zwischen L2 und L3 f Frequenz

Drehfeldrichtung

U / U

Netzspannung / Netznennspannung

f / f

Netzfrequenz / Netznennfrequenz

UIΔN Berührungsspannung taAuslösezeit RE Erdungswiderstand UIΔN Berührungsspannung IΔ Fehlerstrom RE Erdungswiderstand

ZL-PE Schleifenimpedanz IK Kurzschlussstrom

ZL-N Netzimpedanz IK Kurzschlussstrom

UE Erderspannung (nur mit Sonde/Zange)

L-N -P E

2-polige Messung (Erdschleife) RE(L-PE) 2-polige Messung mit länderspez. Stecker 3-polige Messung (2-Pol mit Sonde) selektive Messung mit Zangenstromsensor

3-polige Messung 4-polige Messung selektive Messung mit Zangenstromsensor 2-Zangen-Messung (Erdschleifenwiderstand)

ρE spezifischer Erdwiderstand

RLO Niederohmwiderstand mit Umpolung RLO+, RLO– R

OFFSET Offsetwiderstand

RISO Isolationswiderstand RE(ISO) Erdableitwiderstand U Spannung an den Prüfspitzen UISO Prüfspannung

L/AMP

T/RF Temperatur/Feuchte (in Vorbereitung)

ΔU Spannungsfall-Messung ZST Standortisolationsimpedanz kWh-Test Zähleranlaufprüfung mit Schutzkontaktstecker

IL IMD Ures ta + ΔI RCM e-mobility PRCD

Niederohmwiderstand einpolig

Rampe: Ansprech-/Durchbruchspannung

Fehler-, Ableit- bzw. Leckströme

Ableitstrommessung mit Adapter Z502S

Isolationswächter prüfen (Insulation Monitoring Device)

Restspannungsprüfung

intelligente Rampe

RCM (Residual Current Monitoring)

Elektrofahrzeuge an E-Ladesäulen (IEC 61851)

Prüfung von PRCDs Typ S und K Automatische Prüfabläufe

nur MXTRA 3) nur MTECH+ & MXTRA

Inhaltsverzeichnis Seite Seite

10.2

1 Lieferumfang .................................................................... 5

2 Anwendung ...................................................................... 5

2.1 Anwendung der Kabelsätze bzw. Prüfspitzen .............................5

2.2 Übersicht Leistungsumfang

der Gerätevarianten PROFITEST MASTER & SECULIFE IP ...........6

3 Sicherheitsmerkmale und -vorkehrungen ....................... 6

4 Inbetriebnahme ................................................................ 7

4.1 Erstinbetriebnahme .....................................................................7

4.2 Akku-Pack einsetzen bzw. austauschen .....................................7

4.3 Gerät ein-/ausschalten ................................................................7

4.4 Akkutest ......................................................................................7

4.5 Akku-Pack im Prüfgerät aufladen ...............................................7

4.6 Geräteeinstellungen ....................................................................8

5 Allgemeine Hinweise ..................................................... 13

5.1 Gerät anschließen .....................................................................13

5.2 Automatische Einstellung, Überwachung und Abschaltung ......13

5.3 Messwertanzeige und Messwertspeicherung ...........................13

5.4 Schutzkontakt-Steckdosen auf richtigen Anschluss prüfen .....13

5.5 Hilfefunktion ..............................................................................14

5.6 Parameter oder Grenzwerte einstellen am Beispiel der RCD-Messung 14

5.7 Frei einstellbare Parameter oder Grenzwerte ...........................15

5.8 Zweipolmessung mit schnellem oder halbautomatischem Pol-

wechsel .....................................................................................15

6 Messen von Spannung und Frequenz ............................ 16

6.1 1-Phasenmessung ....................................................................16

6.1.1 Spannung zwischen L und N (U

) bei länderspezifischem Steckereinsatz, z. B. SCHUKO .......16

6.1.2 Spannung zwischen L – PE, N – PE und L – L bei Anschluss 2-Pol-Adpater ......16

6.2 3-Phasenmessung (verkettete Spannungen) und Drehfeldrichtung ....17

7.1 Messen der (auf Nennfehlerstrom bezogenen) Berührungs-

7.2

7.2.1 Prüfen von Anlagen bzw. RCD-Schutzschaltern

7.2.2 Prüfen von Anlagen bzw. RCD-Schutzschaltern

7.2.3 Prüfen von RCD-Schutzschaltern mit 5 • IΔ

7.2.4 Prüfen von RCD-Schutzschaltern,

7.3 Prüfen spezieller RCD-Schutzschalter ......................................22

7.3.1 Anlagen mit selektiven RCD-Schutzschaltern vom Typ RCD-S .........22

7.3.2 PRCDs mit nichtlinearen Elementen vom Typ PRCD-K ....................22

7.3.3 SRCD, PRCD-S (SCHUKOMAT, SIDOS oder ähnliche) .....................23

7.3.4 RCD-Schalter des Typs G oder R ..................................................24

7.4 Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in TN-S-Netzen .... 25

7.5 Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in IT-Netzen

N-PE

Prüfen von Fehlerstrom-Schutzschaltungen (RCD) .............17

spannung mit 1/3 des Nennfehlerstromes und Auslöseprüfung mit

Nennfehlerstrom .......................................................................18

Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern ........20

mit ansteigendem Fehlerstrom (Wechselstrom)

für RCDs vom Typ AC, A/F, B/B+ und EV ......................................20

mit ansteigendem Fehlerstrom (Gleichstrom) für RCDs vom Typ B/B+

(nur MTECH+, MXTRA & SECULIFE IP) ......................................... 20

und EV

die für pulsierende Gleichfehlerströme geeignet sind .....................21

mit hoher Leitungskapazität (z. B. in Norwegen) ......................25

L-N

L und PE

L-P E

N ................................... 21

) s

owie N und PE

8 Prüfen der Abschaltbedingungen von Überstrom-Schut-

zeinrichtungen, Messen der Schleifenimpedanz und Ermitteln des Kurzschlussstromes (Funktion Z

8.1 Messungen mit Unterdrückung der RCD-Auslösung .................26

Messen mit positiven Halbwellen (MTECH+/MXTRA/

8.1.1

8.2 Beurteilung der Messwerte .......................................................27

8.3 Einstellungen zur Kurzschlussstrom-Berechnung – Parameter IK .28

SECULIFE IP

9 Messen der Netzimpedanz (Funktion Z

10 Messen des Erdungswiderstandes (Funktion R

10.1 Erdungswiderstandsmessung – netzbetrieben .........................31

und IK) ... 26

L-PE

) ................27

) ................... 28

L-N

) .......... 30

Erdungswiderstandsmessung – batteriebetrieben „Akkubetrieb“

(nur MPRO & MXTRA) ................................................................31

10.3 Erdungswiderstand netzbetrieben – 2-Pol-Messung mit 2-Pol-Adap-

ter oder länderspezifischem Stecker (Schuko) ohne Sonde ......... 32

10.4 Erdungswiderstandsmessung netzbetrieben – 3-Pol-Messung: 2-

Pol-Adapter mit Sonde .............................................................33

10.5 Erdungswiderstandsmessung netzbetrieben – Messen der Erderspannung (Funktion U

10.6 Erdungswiderstandsmessung netzbetrieben – Selektive Erdungs-

widerstandsmessung mit Zangenstromsensor als Zubehör .....35

10.7 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ –

3-polig (nur MPRO & MXTRA) ....................................................37

10.8 Erdungswiderstandsmessung batteriebetrieben

4-polig (nur MPRO & MXTRA) ....................................................38

10.9 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – selektiv (4-polig) mit Zangenstromsensor sowie Messadapter

PRO-RE als Zubehör (nur MPRO & MXTRA) ...............................40

10.10 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – Erdschleifenmessung (mit Zangenstromsensor und -wandler sowie

Messadapter PRO-RE/2 als Zubehör) (nur MPRO & MXTRA) .......... 41

10.11

Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – Messung des spezifischen Erdungswiderstands ρ

(nur MPRO & MXTRA) ................................................................42

Messen des Isolationswiderstandes ................................... 44

11.1 Allgemein ..................................................................................44

11.2 Sonderfall Erdableitwiderstand (R

Messen niederohmiger Widerstände bis 200 Ohm

) ...........................................................34

„Akkubetrieb“

) ....................................46

EISO

–

(Schutzleiter und Schutzpotenzialausgleichsleiter) ............ 47

12.1 Messung mit konstantem Prüfstrom .........................................48

12.2 Schutzleiterwiderstandsmessung mit Rampenverlauf – Messung an PRCDs mit stromüberwachtem Schutzleiter mit

dem Prüfadapter PROFITEST PRCD als Zubehör .......................49

13 Messungen mit Sensoren als Zubehör ........................... 50

13.1 Strommessung mithilfe eines Zangenstromsensors .................50

Sonderfunktionen – Schalterstellung EXTRA ............................51

14.1 Spannungsfall-Messung (bei ZLN) – Funktion ΔU ....................52

14.2 Messen der Impedanz isolierender Fußböden und Wände (Standortisolationsimpedanz) – Funktion Z

14.3 Prüfung des Zähleranlaufs mit Schutzkontaktstecker

– Funktion kWh (nicht SECULIFE IP) ..........................................54

14.4 Ableitstrommessung mit Ableitstrommessadapter PRO-AB als Zubehör – Funktion I

14.5

Prüfen von Isolationsüberwachungsgeräten – Funktion IMD

(nur PROFITEST MXTRA & SECULIFE IP) ....................................56

Restspannungsprüfung – Funktion Ures

14.6

14.7

Intelligente Rampe – Funktion ta+ID (nur

14.7.1 Anwendung .................................................................................59

14.8 Prüfen von Differenzstrom-Überwachungsgeräten

– Funktion RCM (nur PROFITEST MXTRA) .................................60

14.9 Überprüfung der Betriebszustände eines Elektrofahrzeugs an E-

Ladesäulen nach IEC 61851 (nur MTECH+ & MXTRA) ...............61

Prüfabläufe zur Protokollierung von Fehlersimulationen an PRCDs mit

14.10 dem Adapter PROFITEST PRCD

14.10.1 Auswahl des zu prüfenden PRCDs ................................................62

14.10.2 Parametereinstellungen ...............................................................62

14.10.3 Prüfablauf PRCD-S (1-phasig) – 11 Prüfschritte ............................63

14.10.4 Prüfablauf PRCD-S (3-phasig) – 18 Prüfschritte ............................63

(nur MXTRA & SECULIFE IP) .......................55

(nur MXTRA) .................................62

ST ............................. 53

(nur MXTRA) ....................58

PROFITEST MXTRA

) .... 59

15 Prüfsequenzen (Automatische Prüfabläufe)

– Funktion AUTO ............................................................ 64

16 Datenbank ...................................................................... 66

16.1 Anlegen von Verteilerstrukturen allgemein ...............................66

16.2 Übertragung von Verteilerstrukturen ........................................66

16.3 Verteilerstruktur im Prüfgerät anlegen .....................................66

4 GMC-I Messtechnik GmbH

16.3.1 Strukturerstellung (Beispiel für den Stromkreis) .............................67

16.3.2 Suche von Strukturelementen ......................................................68

16.4 Datenspeicherung und Protokollierung ....................................69

16.4.1 Einsatz von Barcode- und RFID-Lesegeräten ................................. 70

17 Bedien- und Anzeigeelemente .......................................71

18 Signalisierung der LEDs, Netzanschlüsse und Potenzialdif-

ferenzen .........................................................................73

19 Technische Kennwerte ................................................... 82

20 Wartung ..........................................................................87

20.1 Firmwarestand und Kalibrierinfo ..............................................87

20.2 Akkubetrieb und Ladevorgang .................................................. 87

20.2.1

Ladevorgang mit dem Ladegerät Z502R ...................................................87

20.3 Sicherungen ..............................................................................87

20.4 Gehäuse ....................................................................................87

21 Anhang ...........................................................................88

21.1 Tabellen zur Ermittlung der maximalen bzw. minimalen Anzeigewerte unter Berücksichtigung der maximalen Betriebsmessunsi-

cherheit des Gerätes ................................................................. 88

21.2 Bei welchen Werten soll/muss ein RCD eigentlich richtig auslösen?

Anforderungen an eine Fehlerstromschutzeinrichtung (RCD) ........90

21.3 Prüfen von elektrischen Maschinen nach DIN EN 60204

– Anwendungen, Grenzwerte ...................................................91

21.4 Wiederholungsprüfungen nach DGUV V 3 (bisher BGV A3)

– Grenzwerte für elektrische Anlagen und Betriebsmittel ........ 92

21.5 Liste der Kurzbezeichnungen und deren Bedeutung ................ 93

21.6 Stichwortverzeichnis ................................................................94

21.7 Literaturliste .............................................................................95

21.7.1 Internetadressen für weiterführende Informationen ....................... 95

22 Reparatur- und Ersatzteil-Service

Kalibrierzentrum und Mietgeräteservice ........................ 96

23 Rekalibrierung ................................................................96

24 Produktsupport ...............................................................96

25 Schulung ........................................................................96

1 Lieferumfang

1 Prüfgerät 1 Schutzkontaktstecker-Einsatz (länderspezifisch) 1 2-Pol-Messadapter und

1 Leitung zur Erweiterung zum 3-Pol-Adapter (PRO-A3-II) 2 Krokodilklemmen 1 Umhängegurt 1 Kompakt Akku-Pack (Z502H) 1

Ladegerät Z502R 1 DAkkS-Kalibrierschein 1 USB-Schnittstellenkabel 1 Kurzbedienungsanleitung 1 Beiblatt Sicherheitsinformationen – Ausführliche Bedienungsanleitung im Internet

zum Download unter www.gossenmetrawatt.com

2 Anwendung

Dieses Prüfgerät erfüllt die Anforderungen der geltenden EURichtlinien und nationalen Vorschriften. Dies bestätigen wir durch die CE-Kennzeichnung. Die entsprechende Konformitätserklärung kann von GMC-I Messtechnik GmbH angefordert werden.

Mit den Mess- und Prüfgeräten der Serie PROFITEST MASTER und SECULIFE IP können Sie schnell und rationell Schutzmaßnahmen nach DIN VDE 0100-600:2008 (Errichten von Niederspannungsanlagen; Prüfungen – Erstprüfungen)

ÖVE-EN 1 (Österreich), NIV/NIN SEV 1000 (Schweiz) und weiteren länderspezifischen Vorschriften prüfen. Das mit einem Mikroprozessor ausgestattete Prüfgerät entspricht den Bestimmungen IEC 61557/DIN EN 61557/VDE 0413:

Teil 1: Allgemeine Anforderungen Teil 2: Isolationswiderstand Teil 3: Schleifenwiderstand Teil 4 :

Teil 5: Erdungswiderstand Teil 6: Wirksamkeit von Fehlerstrom-Schutzeinrichtungen (RCD)

Teil 7: Drehfeld Teil 10: Elektrische Sicherheit in Niederspannungsnetzen bis

Teil 11: Wirksamkeit von Differenzstrom-Überwachungsgeräten

Das Prüfgerät eignet sich besonders:

• beim Errichten

• beim Inbetriebnehmen

• für Wiederholungsprüfungen

• und bei der Fehlersuche in elektrischen Anlagen. Alle für ein Abnahmeprotokoll (z. B. des ZVEH) erforderlichen

Werte können Sie mit diesem Prüfgerät messen. Zusätzlich zu dem über einen PC ausdruckbaren, Mess- und

Prüfprotokoll lassen sich alle gemessenen Daten archivieren. Dies ist besonders aus Gründen der Produkthaftung sehr wichtig.

Der Anwendungsbereich der Prüfgeräte erstreckt sich auf alle Wechselstrom- und Drehstromnetze bis 230 V / 400 V (300 V /

frequenz. Mit den Prüfgeräten können Sie messen und prüfen:

• Spannung / Frequenz / Drehfeldrichtung

• Schleifenimpedanz / Netzimpedanz

• Fehlerstrom-Schutzeinrichtungen (RCDs)

• Isolationsüberwachungsgeräte (IMDs) (nur

• Differenzstrom-Überwachungsgeräte (RCMs) (nur MXTRA)

• Erdungswiderstand / Erderspannung

• Standortisolationswiderstand / Isolationswiderstand

•Erdableitwiderstand

• Niederohmigen Widerstand (Potenzialausgleich)

• Ableitströme mit Zangenstromwandler

• Restspannungen (nur MXTRA)

• Spannungsfall

• Ableitströme mit Ableitstromadapter

• Zähleranlauf (nicht

• Leitungslänge

Zur Prüfung von elektrischen Maschinen nach DIN EN 60204 siehe Kap. 21.3.

Für Wiederholungsprüfungen nach DGUV Vorschrift 3 (bisher BGV A3) siehe Kap. 21.4.

Widerstand von Erdungsleitern, Schutzleitern und Potenzialausgleichsleitern

in TT-, TN- und IT-Systemen

AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen

(RCMs) Typ A und Typ B in TT-, TN- und IT-Systemen

500 V) Nennspannung und 16

SECULIFE IP

/3/ 50 / 60 / 200 / 400 Hz Nenn-

MXTRA

)

SECULIFE IP

)

2.1 Anwendung der Kabelsätze bzw. Prüfspitzen

• Lieferumfang Messadapter 2-polig bzw. 3-polig

• Optionales Zubehör Messadapter 2-polig mit 10 m Kabel: PRO-RLO II (Z501P)

• Optionales Zubehör Kabelsatz KS24 (GTZ3201000R0001)

Nur mit der auf der Prüfspitze der Messleitung aufgesteckten Sicherheitskappe dürfen Sie nach DIN EN 61010-031 in einer Umgebung nach Messkategorie I I I und IV messen.

Für die Kontaktierung in 4-mm-Buchsen müssen Sie die Sicherheitskappen entfernen, indem Sie mit einem spitzen Gegenstand (z. B. zweite Prüfspitze) den Schnappverschluss der Sicherheitskappe aushebeln.

GMC-I Messtechnik GmbH 5

2.2 Übersicht Leistungsumfang

der Gerätevarianten PROFITEST MASTER & SECULIFE IP

PROFITEST ... (Artikelnummer)

PRO

TECH+

XTRA

(M520R)

(M520S)

MBASE+

Prüfen von Fehlerstrom-Schutzeinrichtungen (RCDs)

-Messung ohne FI-Auslösung

Messung der Auslösezeit Messung des Auslösestroms I selektive, SRCDs, PRCDs, Typ G/R allstromsensitive RCDs Typ B, B+, EV/MI —— Prüfen von Isolationsüberwachungsgeräten

(IMDs) Prüfen von Differenzstrom-Überwachungs-

geräten (RCMs) Prüfung auf N-PE-Vertauschung

Messungen der Schleifenimpedanz Z

Sicherungstabelle für Netze ohne RCD ohne RCD-Auslösung, Sicherungstabelle —— mit 15 mA Prüfstrom1), ohne RCD-Auslösung

Erdungswiderstand RE (Netzbetrieb)

I/U-Messverfahren (2-/3-Pol-Messverfahren über Messadpater 2-Pol/2-Pol + Sonde)

Erdungswiderstand RE

3- oder 4-Pol-Messverfahren über Adapter PRO-RE

Spezifischer Erdwiderstand

(4-Pol-Messverfahren

Selektiver Erdungswiderstand RE (Netzbetrieb)

mit 2-Pol-Adpater, Sonde, Erder und Zangenstromsensor

Selektiver Erdungswiderstand RE (Akkubetrieb)

mit Sonde, Erder und (4-Pol-Messverfahren Zangenstromsensor

Erdschleifenwiderstand R

mit 2 Zangen (Zangenstromsensor direkt und Zangenstromswandler über Adapter PRO-RE/2)

Messung Potenzialausgleich R

automatische Umpolung

Isolationswiderstand R

Prüfspannung variabel oder ansteigend (Rampe)

Spannung U

Sondermessungen Ableitstrom (Zangenmessung) I Drehfeldrichtung Erdableitwiderstand R Spannungsfall (ΔU) Standortisolation Z Zähleranlauf (kWh-Test) Ableitstrom mit Adapter PRO-AB (IL) Restspannung prüfen (Ures) ——— Intelligente Rampe (ta + ΔI) Elektrofahrzeuge an E-Ladesäulen (IEC 61851) Protokollierung von Fehlersimulationen an

PRCDs mit dem Adapter PROFITEST PRCD

Ausstattung Sprache der Bedienerführung wählbar Speicher (Datenbank max. 50000 Objekte) Autofunktion Prüfsequenzen Schnittstelle für RFID-/Barcode Scanner RS232 Schnittstelle für Datenübertragung USB Schnittstelle für Bluetooth PC-Anwendersoftware ETC Messkategorie CAT III 600 V / CAT IV 300 V DAkkS-Kalibrierschein

sogenannte Life-Messung, ist nur sinnvoll, falls keine Vorströme in der Anlage vor-

handen sind. Nur für Motorschutzschalter mit kleinem Nennstrom geeignet.

z. Zt. verfügbare Sprachen: D, GB, I, F, E, P, NL, S, N, FIN, CZ, PL

über Adapter PRO-RE)

(3-Pol-Messverfahren)

Zangenstromsensor

über Adapter PRO-RE und

)

/ U

L-N

L-P E

(Akkubetrieb)

ρE (Akkubetrieb)

(Akkubetrieb)

ESCHL

ISO

/ U

/ f

N-PE

E(ISO)

———

/ Z

L-P E

L-N

—

, I

AMP

———

——— ——

———

——

(M520N)

✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓

✓✓✓✓✓

✓

✓✓✓✓✓

✓

✓✓✓✓✓

✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓

✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓

✓✓✓✓✓ ✓✓✓✓✓ ✓✓✓✓✓

—

(M520P)

✓✓✓

✓ ✓

✓

✓✓✓

✓

✓ ✓ ✓ ✓

✓✓

✓

✓✓✓

SECULIFE IP

3 Sicherheitsmerkmale und -vorkehrungen

Das elektronische Mess- und Prüfgerät ist entsprechend den Sicherheitsbestimmungen IEC 61010-1/DIN EN 61010-1/VDE 0411-1 gebaut und geprüft.

Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von

(M520U)

Anwender und Gerät gewährleistet.

Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Gerätes sorgfältig und vollständig. Beachten und befolgen Sie diese in allen Punkten. Machen Sie die Bedienungsanleitung allen Anwendern zugänglich.

Die Prüfungen dürfen nur durch eine Elektrofachkraft durchgeführt werden.

Halten Sie den Prüfstecker und die Prüfspitzen fest, wenn Sie sie z. B. in eine Buchse gesteckt haben. Bei Zugbelastung der Wen-

—

delleitung besteht Verletzungsgefahr durch den zurückschnellenden Prüfstecker oder die zurückschnellende Prüfspitze.

Das Mess-und Prüfgerät darf nicht verwendet werden:

• bei entferntem Batteriefachdeckel

• bei erkennbaren äußeren Beschädigungen

• mit beschädigten Anschlussleitungen und Messadaptern

• wenn es nicht mehr einwandfrei funktioniert

• nach längerer Lagerung unter ungünstigen Verhältnissen

—

— — —

—

(z. B. Feuchtigkeit, Staub, Temperatur).

Haftungsausschluss

Bei der Prüfung von Netzen mit RCD-Schaltern, können diese abschalten. Dies kann auch dann vorkommen, wenn die Prüfung dies normalerweise nicht vorsieht. Es können bereits Ableitströme vorhanden sein, die zusammen mit dem Prüfstrom des Prüfgeräts die Abschaltschwelle des RCD-Schalters überschreiten. PCs, die in der Nähe betrieben werden, können somit abgeschaltet werden und damit ihre Daten verlieren. Vor der Prüfung sollten also alle Daten und Programme geeignet gesichert und ggf. der Rechner abgeschaltet werden. Der Hersteller des Prüfgerätes haftet nicht für direkte oder indirekte Schäden an Geräten, Rechnern, Peripherie oder Datenbeständen bei Durchführung der Prüfungen.

Öffnen des Gerätes / Reparatur

Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewährleistet ist und die Garantie erhalten bleibt.

Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden.

Falls feststellbar ist, dass das Gerät durch unautorisiertes Personal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden durch den Hersteller gewährt.

Durch Beschädigen oder Entfernen des Garantiesiegels verfallen jegliche Garantieansprüche.

Bedeutung der Symbole auf dem Gerät

Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!)

Gerät der Schutzklasse II

Ladebuchse für DC-Kleinspannung (Ladegerät Z502R)

Achtung! Bei Anschluss des Ladegerätes dürfen nur Akkus eingesetzt sein.

Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE.

EG-Konformitätskennzeichnung

Durch Beschädigen oder Entfernen des Garantiesiegels verfallen jegliche Garantieansprüche.

6 GMC-I Messtechnik GmbH

Kalibriermarke (blaues Siegel):

Achtung!

Hinweis

Achtung!

Zählnummer

Registriernummer Datum der Kalibrierung (Jahr – Monat)

Deutsche Akkreditierungsstelle GmbH – Kalibrierlaboratorium

XY123

2012-06

D-K

15080-01-01

BAT

➭ Schieben Sie den neuen Akku-Pack/bestückten Akkuträger in

das Akkufach. Er kann nur in der richtigen Lage eingesetzt werden.

➭ Setzen Sie den Deckel wieder auf und schrauben Sie ihn fest.

siehe auch „Rekalibrierung“ auf Seite 96

Datensicherung

Übertragen Sie Ihre gespeicherten Daten regelmäßig auf einen PC, um einem eventuellen Datenverlust vorzubeugen.

Für Datenverluste übernehmen wir keine Haftung. Zur Aufbereitung und Verwaltung der Daten empfehlen wir die

folgenden PC-Programme:

•ETC

• E-Befund Manager (Österreich)

•Protokollmanager

• PS3 (Dokumentation, Verwaltung, Protokollerstellung und Terminüberwachung)

• PC.doc-WORD/EXCEL (Protokoll- und Listenerstellung)

• PC.doc-ACCESS (Prüfdatenmanagement)

4 Inbetriebnahme

4.1 Erstinbetriebnahme

Vor der ersten Inbetriebnahme und Anwendung des Prüfgerätes müssen die Schutzfolien an den beiden Sensorflächen (Fingerkontakten) des Prüfsteckers entfernt werden, um eine sichere Erkennung von Berührspannungen zu gewährleisten.

4.2 Akku-Pack einsetzen bzw. austauschen

4.3 Gerät ein-/ausschalten

Durch Drücken der Taste ON/START wird das Prüfgerät eingeschal- tet. Das jeweilige der Funktionsschaltersstellung entsprechende Menü wird eingeblendet.

Durch gleichzeitiges Drücken der Tasten MEM und HELP wird das Gerät manuell ausgeschaltet.

Nach einer im SETUP eingestellten Zeit wird das Gerät automatisch ausgeschaltet, siehe Geräteeinstellungen Kap. 4.6.

4.4 Akkutest

Ist die Akkuspannung unter den zulässigen Wert abgesunken, erscheint das nebenstehende Piktogramm. Zusätzlich wird „Low Batt!!!“ zusammen mit einem Akkusymbol eingeblendet. Bei sehr stark entladenen Akkus arbeitet das Gerät nicht. Es erscheint dann auch keine Anzeige.

4.5 Akku-Pack im Prüfgerät aufladen

Verwenden Sie zum Laden des im Prüfgerät eingesetzten Kompakt Akku-Pack (Z502H) Ladegerät Z502R.

Vor Anschluss des Ladegeräts an die Ladebuchse stellen Sie folgendes sicher:

– der Kompakt Akku-Pack (Z502H) ist eingelegt, keine handelsüblichen Akku-Packs,

keine Einzelakkus, keine Batterien – das Prüfgerät ist allpolig vom Messkreis getrennt – das Prüfgerät bleibt während des Ladevorgangs

ausgeschaltet.

Vor dem Öffnen des Akkufaches muss das Gerät allpolig vom Messkreis (Netz) getrennt werden!

Zum Ladevorgang des Kompakt Akku-Pack (Z502H) und zum Ladegerät Z502R siehe auch Kap. 20.2 auf Seite 87.

Verwenden Sie möglichst den mitgelieferten oder als Zubehör lieferbaren Kompakt Akku-Pack (Z502H) mit verschweißten Zellen. Hierdurch ist

gewährleistet, dass immer ein kompletter Akkusatz ausgetauscht wird und alle Akkus polrichtig eingelegt sind, um ein Auslaufen der Akkus zu vermeiden.

Verwenden Sie nur dann handelsübliche Akku-Packs, wenn Sie diese extern laden. Die Qualität dieser Packs ist nicht überprüfbar und

kann in ungünstigen Fällen (beim Laden im Gerät) zum Erhitzen und damit zu Verformungen führen.

Entsorgen Sie die Akku-Packs oder Einzelakkus gegen Ende der Brauchbarkeitsdauer (Ladekapazität ca. 80 %) umweltgerecht.

➭ Lösen Sie an der Rückseite die Schlitzschraube des Akku-

fachdeckels und nehmen Sie ihn ab.

➭ Nehmen Sie den entladenen Akku-Pack/Akkuträger heraus.

Zum Aufladen des im Prüfgerät eingesetzten Akku-Packs siehe Kap. 20.2.1.

Falls die Akkus bzw. der Akku-Pack längere Zeit (> 1 Monat) nicht verwendet bzw. geladen worden ist (bis zur Tiefentladung):

Beachten Sie, dass die Systemuhr in diesem Fall nicht weiterläuft und bei Wiederinbetriebnahme neu gestellt werden muss.

Bei Verwendung des Akkuträgers:

Achten Sie unbedingt auf das polrichtige Einsetzen aller Akkus. Ist bereits eine Zelle mit falscher Polarität eingesetzt, wird dies vom Prüfgerät nicht erkannt und führt möglicherweise zum Auslaufen der Akkus. Einzelne Akkus dürfen nur extern geladen werden.

GMC-I Messtechnik GmbH 7

4.6 Geräteeinstellungen

SETUP

Menü LED- und LCD-Test

Menü Drehschalterabgleich

Menü Helligkeit/Kontrast

Softwarestand Kalibrierdatum

Anzeige: Datum / Uhrzeit

Anzeige: Autom. Abschaltung

der Anzeigenbeleuchtung nach 15 s

des Prüfgeräts nach 60 s

Uhrzeit, Sprache, Profile

und Akkutest

Rücksprung zum Hauptmenü

LED-NETZ: Test grün

LED-NETZ: Test rot

LED-UL/RL: Test rot

LED RCD-FI: Test rot

Zellentest

Zellentest invers

alle Pixel ausblenden

alle Pixel einblenden

Signaltontest

Rücksprung zum Hauptmenü

Bluetooth

-Untermenü →

Untermenü Helligkeit/Kontrast →

Uhrzeit einstellen →

Profile für

Werkseinstellungen

→

Verteilerstrukturen →

Sprache der Bedienerführung

→

3a 3b

Datum einstellen →

Einschaltdauer Anzeigenbeleuchtung/Prüfgerät

Rücksprung zum Untermenü

Einschaltdauer Anzeigenbeleuchtung

Bluetooth® und Helligkeit- und Kontrasteinstellung Uhrzeit-, Einschaltdauer und Werkseinstellungen

Menüauswahl für Betriebsparameter

LED-Tests LCD- und Signaltontests

Einschaltdauer Prüfgerät

Prüfer auswählen (Änderung über ETC)

keine automatische Abschaltung dauernd EIN

DB-MODE-Untermenü

→

aktueller Prüfer

8 GMC-I Messtechnik GmbH

Menü LED- und LCD-Test

Menü Drehschalterabgleich

Menü Helligkeit/Kontrast

Softwarestand Kalibrierdatum

Anzeige: Datum / Uhrzeit

Anzeige: Autom. Abschaltung

der Anzeigenbeleuchtung nach 15 s

des Prüfgeräts nach 60 s Uhrzeit, Sprache, Profile

und Akkutest

Rücksprung zum Hauptmenü

Bluetooth

-Untermenü →

Untermenü Helligkeit/Kontrast →

Uhrzeit einstellen →

Profile für

Werkseinstellungen

→

Verteilerstrukturen →

Sprache der Bedienerführung

→

3a 3b

Datum einstellen →

Einschaltdauer Anzeigenbeleuchtung/Prüfgerät

Uhrzeit einstellen

Menüauswahl für Betriebsparameter

Bluetooth® und Helligkeit- und Kontrasteinstellung Uhrzeit, Sprache, Profile, Signalton einstellen

Datum einstellen

Uhrzeit auswählen

Stunden

Minuten

erhöhen

Einstellungen übernehmen

erhöhen

Sekunden erhöhen

Rücksprung zum Untermenü

Stunden

Minuten

verringern

verringern Sekunden

verringern

Datum auswählen

Ta g

Monat

erhöhen

Einstellungen übernehmen

erhöhen

Jahr erhöhen

Rücksprung zum Untermenü

Ta g

Monat

verringern

Jahr

verringern

Prüfer neu anlegen und auswählen (Änderungen/Löschungen nur über ETC)

aktueller Prüfer

DB-MODE-Untermenü

→

GMC-I Messtechnik GmbH 9

Bedeutung einzelner Parameter

Hinweis

Achtung!

2 2

3c3d3e

Rücksprung zum

Helligkeit erhöhen

Helligkeit verringern

Kontrast erhöhen

Kontrast verringern

vorherigenMenü

➭ Mit ESC gelangen Sie zurück zum Hauptmenü.

Einschaltdauer Prüfgerät

Hier können Sie die Zeit auswählen, nach der sich das Prüfgerät automatisch abschaltet. Diese Auswahl wirkt sich stark auf die Lebensdauer/den Ladezustand der Akkus aus.

Einschaltdauer LCD-Beleuchtung

Hier können Sie die Zeit auswählen, nach der sich die LCDBeleuchtung automatisch abschaltet. Diese Auswahl wirkt sich stark auf die Lebensdauer/den Ladezustand der Akkus aus.

Untermenü: Drehschalterabgleich

Zur exakten Justierung des Drehschalters können Sie wie folgt vorgehen:

1 Um ins Untermenü Drehschalterabgleich zu gelangen,

drücken Sie die Softkey-Taste TESTS Drehschalter/Akkutest.

2 Drücken Sie jetzt die Softkey-Taste mit dem Drehschaltersymbol.

3 Drehen Sie anschließend den Drehschalter im Uhrzeigersinn

auf die jeweils nächste Messfunktion (nach SETUP zuerst I

4 Drücken Sie die dem Drehschalter auf der LCD zugeordnete

Softkey-Taste. Nach Drücken dieser Softkey-Taste schaltet die Anzeige auf die jeweils nächste Messfunktion um. Beschriftung der LCD-Darstellung des Drehschalters muss mit der tatsächlichen Position des Drehschalters übereinstimmen.

Der Pegelstrich in der LCD-Darstellung des Drehschalters sollte mittig zum schwarzen Funktionsfeld stehen, wobei dieser durch eine Ziffer in einem Bereich von –1 bis 101 rechts stehend ergänzt wird. Dieser Wert sollte zwischen 45 und 55 liegen. Im Falle von –1 oder 101 stimmt die Drehradposition nicht mit der in der LCDDarstellung angewählten Messfunktion überein.

5 Liegt der angezeigte Wert außerhalb dieses Bereichs, justieren

Sie diese Position nach durch Drücken der Softkey-Taste Nachjustierung . Ein kurzer Signalton bestätigt die Nachjus- tierung.

Falls die Beschriftung der LCD-Darstellung des Drehschalters mit der tatsächlichen Position des Drehschalters nicht übereinstimmt, warnt ein Dauerton während des Drückens der Softkey-Taste Nachjustierung .

6 Fahren Sie mit Punkt 2 fort. Wiederholen Sie diesen Ablauf

sooft, bis Sie alle Drehschalterfunktionen kontrolliert bzw. nachjustiert haben.

➭ Mit ESC gelangen Sie zurück zum Hauptmenü.

Die

ΔN

Untermenü: Akkuspannungsabfrage

Datenverlust inklusive der Sequenzen bei Änderung der Sprache, des Profils, des DBMODEs oder bei Rücksetzen auf Werkseinstellung!

Sichern Sie vor Drücken der jeweiligen Taste Ihre Strukturen, Messdaten und Sequenzen auf einem PC. Das nebenstehende Abfragefenster fordert Sie zur nochmaligen Bestätigung der Löschung auf.

Sprache der Bedienerführung (CULTURE)

➭ Wählen Sie das gewünschte Landes-Setup über das zugehö-

rige Länderkennzeichen aus.

Achtung: sämtliche Strukturen, Daten und Sequenzen werden gelöscht, siehe Hinweis oben!

Profile für Verteilerstrukturen (PROFILES)

Die Profile beschreiben den Aufbau der Baumstruktur. Die Baumstruktur des verwendeten PCAuswerteprogramms

kann sich von der des PROFITEST MASTER unterscheiden. Daher bietet der PROFITEST MASTER die Möglichkeit, sich dieser Struktur anzupassen.

Durch die Auswahl des passenden Profils, wird geregelt, welche Objektkombinationen möglich sind. So ist es zum Beispiel möglich, einen Verteiler unter einem Verteiler anzulegen oder eine Messung zu einem Gebäude zu speichern.

➭

Wählen Sie das von Ihnen eingesetzte PC-Auswerteprogramm aus.

Achtung: sämtliche Strukturen, Daten und Sequenzen werden gelöscht, siehe Hinweis oben!

Sofern Sie kein geeignetes PC-Auswerteprogramm ausgewählt haben und z. B. die Messwertspeicherung an der gewählten Stelle der Struktur nicht möglich ist, erscheint das nebenstehende Pop-up-Fenster.

Werkseinstellungen (GOME SETTING)

Durch Betätigen dieser Taste wird das Prüfgerät in den Zustand nach Werksauslieferung zurückgesetzt.

Achtung: sämtliche Strukturen, Daten und Sequenzen werden gelöscht, siehe Hinweis oben!

Helligkeit und Kontrast einstellen

Ist die Akkuspannung kleiner oder gleich 8,0 V leuchtet die LED UL/RL rot, zusätzlich ertönt ein Signal.

Messablauf

Sinkt die Akkuspannung unter 8,0 V während eines Messablaufs, wird dies allein durch ein Pop-up-Fenster signalisiert. Die gemessenen Werte sind

10 GMC-I Messtechnik GmbH

ungültig. Die Messergebnisse können nicht abgespeichert werden.

DB-MODE – Darstellung der Datenbank im Text- oder ID-Mode

Hinweis

Bei Bluetooth® aktiv (= ON) wird das Blue-

tooth®-Symbol statt

BAT und ein Schnittstellensymbol statt MEM in der Kopfzeile eingeblendet.

Ein geschlossenes Schnittstellensymbol signalisiert eine aktive Bluetooth-Verbindung mit Datenübertragung.

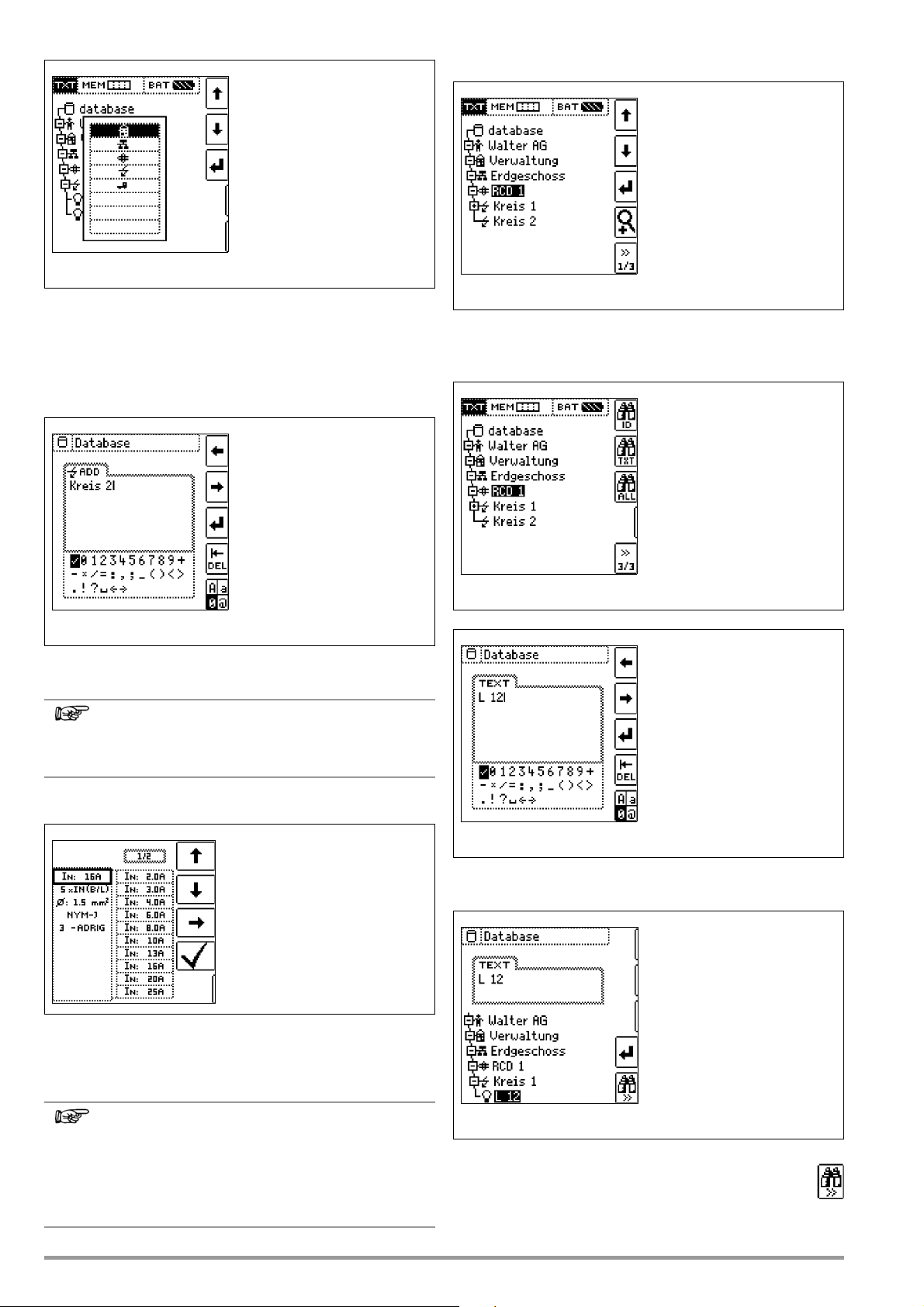

Bild 1

Bild 2

Bild 3 Bild 4

Die Funktionalität DB-MODE ist ab der Firmwareversion

01.05.00 des Prüfgeräts und ab der ETC-Version 01.31.00 verfügbar.

Erstellen von Strukturen im TXT MODE

Die Datenbank im Prüfgerät ist standardmäßig auf Text-Mode eingestellt, „TXT“ wird in der Kopfzeile eingeblendet. Strukturelemente können von Ihnen im Prüfgerät angelegt und im „Klartext“ beschriftet werden, z. B. Kunde XY, Verteiler XY und Stromkreis XY.

Erstellen von Strukturen im ID MODE

Alternativ können Sie im ID MODE arbeiten, „ID“ wird in der Kopfzeile eingeblendet. Die Strukturelemente können von Ihnen im Prüfgerät angelegt und mit beliebigen Identnummern beschriftet werden.

Bluetooth® ein-/ausschalten (nur MTECH+/MXTRA/SECULIFE IP)

Bei der Übertragung der Daten vom Prüfgerät zum PC bzw. zur ETC übernimmt die ETC immer die Darstellung (TXT- oder ID-Mode) des Prüfgeräts. Bei der Übertragung der Daten vom PC bzw. der ETC zum Prüfgerät übernimmt das Prüfgerät immer die Darstellung der ETC. Der jeweilige Datenempfänger übernimmt also immer die Darstellung des Datensenders.

Im Prüfgerät können entweder Strukturen im Text-Mode oder im Ident-Mode angelegt werden. In der ETC dagegen werden immer Bezeichnungen und Identnummern vergeben.

Sind im Prüfgerät beim Anlegen von Strukturen keine Texte oder keine Identnummern hinterlegt worden, so generiert ETC selbsttätig die fehlenden Einträge. Anschließend können diese in der ETC bearbeitet und bei Bedarf ins Prüfgerät zurückübertragen werden.

Sofern Ihr PC über eine Bluetooth®-Schnittstelle verfügt, können MTECH+, MXTRA oder SECULIFE IP kabellos mit der PC-Anwendersoftware ETC zur Übertragung von Daten und Prüfstrukturen kommunizieren.

Voraussetzung für einen kabellosen Datenaustausch ist die einmalige Authentifizierung des jeweiligen PCs mit dem Prüfgerät. Der Funktionsdrehschalter muss sich hierzu in Position SETUP befinden. Außerdem muss vor jeder Übertragung der richtige Blue-

tooth

COM-Port in der ETC ausgewählt werden.

Schalten Sie die Bluetooth®-Schnittstelle im Prüfgerät nur zur Datenübertragung ein. Der Stromverbrauch verringert die Akkulaufzeit im Dauerbetrieb erheblich.

Befinden sich mehrere Prüfgeräte bei der Authentifizierung in Reichweite, sollten Sie den jeweiligen Namen ändern, um Verwechslungen auszuschließen. Es dürfen keine Leerzeichen verwendet werden. Sie können den standardmäßig vergebenen vierstelligen Pin-Code „0000“ ändern, dies ist in der Regel jedoch nicht notwendig. In der Fußzeile von Bild 3 wird als HardWare-INFO die MAC-Adresse des Prüfgeräts eingeblendet.

Machen Sie Ihr Prüfgerät vor einer Autorisierung sichtbar, und aus Sicherheitsgründen anschließend wieder unsichtbar.

GMC-I Messtechnik GmbH 11

Erforderliche Schritte für eine Authentifizierung

Hinweis

Stellen Sie sicher, dass sich das Prüfgerät in Reichweite des PCs

befindet (ca. 5 ... 8 Meter). Aktivieren Sie Bluetooth

(siehe Bild 1) und an Ihrem PC.

Der Funktionsdrehschalter muss sich hierbei in Position SETUP befinden.

Stellen Sie sicher dass das Prüfgerät (siehe Bild 3) und Ihr PC für

andere Bluetooth

-Geräte sichtbar sind: beim Prüfgerät muss visible unterhalb des Augensymbols eingeblendet sein. Fügen Sie über Ihre Bluetooth

-Gerät hinzu. In den meisten Fällen erfolgt dies über die

tooth

-PC-Treibersoftware ein neues Blue-

Schaltfläche „Neue Verbindung erstellen“ oder „Bluetooth hinzufügen“.

Nachfolgende Schritte variieren, je nach verwendeter Bluetooth PC-Treibersoftware. Grundsätzlich muss am PC ein sogenannter Hauptschlüssel (auch Pin-Code genannt) eingegeben werden. Dieser ist standardmäßig „0000“ und wird im Bluetooth menü (Bild 1) des Prüfgeräts angezeigt. Im Anschluss, oder zuvor, muss am Prüfgerät eine Authentifizierungsmeldung bestätigt werden (Bild 4).

War die Authentifizierung erfolgreich, so wird am Prüfgerät eine entsprechende Meldung angezeigt. Außerdem wird der authentifizierte PC im Prüfgerät im Menü „Vertraute Geräte“ (Bild 2) angezeigt.

In Ihrer Bluetooth

PC-Treibersoftware sollte nun auch der MTECH+, MXTRA oder das SECULIFE IP als Gerät aufgelistet sein. Dort erhalten Sie auch weitere Informationen zu der verwendeten COMSchnittstelle. Sie müssen mithilfe Ihrer Bluetooth ware die zu der Bluetooth

-Verbindung gehörende COM-Schnittstelle herausfinden. Oft wird diese nach der Authentifizierung angezeigt, falls nicht, finden Sie dazu Informationen in Ihrer Blue-

tooth

PC-Treibersoftware.

Die ETC bietet eine Funktion, die COM-Schnittstelle nach erfolgreicher Authentifizierung automatisch zu suchen, siehe Hardcopy unten.

Befindet sich das Prüfgerät in Reichweite Ihres PCs (5 bis 8 Meter) kann nun mithilfe der ETC über den Menüpunkt Extras/

Bluetooth

ein kabelloser Datenaustausch stattfinden. Hierfür muss die ermittelte COM-Schnittstellenummer (z. B. COM40) beim Start des Datenaustausches in der ETC angegeben werden, siehe Hardcopy unten.

Alternativ kann über den Menü-Eintrag „Bluetooth Gerät suchen“ die COMSchnittstellennummer automatisch ausgewählt werden.

im Prüfgerät

Gerät

-Haupt-

PC-Treibersoft-

Firmwarestand und Kalibrierinfo (Beispiel)

➭ Durch Drücken einer beliebigen Taste gelangen Sie zurück

zum Hauptmenü.

Firmware-Update mithilfe des MASTER Updaters

Der Aufbau der Prüfgeräte ermöglicht das Anpassen der Gerätesoftware an die neuesten Normen und Vorschriften. Darüber hinaus führen Anregungen von Kunden zu einer ständigen Verbesserung der Prüfgerätesoftware und zu neuen Funktionalitäten.

Damit Sie alle diese Vorteile auch schnell und einfach nutzen können, ermöglicht Ihnen der MASTER Updater eine schnelle Aktualisierung der kompletten Gerätesoftware Ihres Prüfgeräts vor Ort.

Die Bedienoberfläche ist einstellbar für deutsch, englisch und italienisch.

Ein kostenloser Download des MASTER Updaters sowie der aktuellen Firmwareversion steht Ihnen als registrierter Anwender im Bereich myGMC zur Verfügung.

Prüfer neu anlegen und auswählen

Zur Eingabe eines Textes siehe auch Kap. 5.7 Seite 15.

12 GMC-I Messtechnik GmbH

5 Allgemeine Hinweise

Hinweis

Achtung!

5.1 Gerät anschließen

In Anlagen mit Schutzkontakt-Steckdosen schließen Sie das Gerät mit dem Prüfstecker, auf dem der passende länderspezifische Steckereinsatz befestigt ist, an das Netz an. Die Spannung zwischen Außenleiter L und Schutzleiter PE darf maximal 253 V betragen! Sie brauchen dabei nicht auf die Steckerpolung achten. Das Gerät prüft die Lage von Außenleiter L und Neutralleiter N und polt, wenn erforderlich, den Anschluss automatisch um. Ausgenommen davon sind:

– Spannungsmessung in Schalterstellung U – Isolations-Widerstandsmessung – Niederohm-Widerstandsmessung

Die Lage von Außenleiter L und Neutralleiter N sind am Steckereinsatz gekennzeichnet.

Wenn Sie an Drehstrom-Steckdosen, in Verteilern oder an Festanschlüssen messen, dann nehmen Sie den Messadapter (2-polig) und befestigen ihn am Prüfstecker (siehe hierzu auch Tabelle

16.1). Den Anschluss stellen Sie mit der Prüfspitze (an PE bzw. N) und über die zweite Prüfspitze (an L) her.

Zur Drehfeldmessung müssen Sie den zweipoligen Messadapter mit der beiliegenden Messleitung zum Dreipol-Adapter ergänzen.

Berührungsspannung (bei der RCD-Prüfung) und Erdungswiderstand können, Erderspannung, Standortisolationswiderstand und Sondenspannung müssen mit einer Sonde gemessen werden. Sie wird an der Sondenanschlussbuchse über einen berührungsgeschützten Anschlussstecker mit 4 mm Durchmesser angeschlossen.

5.2 Automatische Einstellung, Überwachung und Abschaltung

Das Prüfgerät stellt automatisch alle Betriebsbedingungen ein, die es selbsttätig ermitteln kann. Es prüft die Spannung und die Frequenz des angeschlossenen Netzes. Liegen die Werte innerhalb gültiger Nennspannungs- und Nennfrequenzbereiche, dann werden sie im Anzeigefeld angezeigt. Liegen die Werte außerhalb, dann werden statt U (U) und Frequenz (f) angezeigt.

Die Berührungsspannung, die vom Prüfstrom erzeugt wird, wird bei jedem Messablauf überwacht. Überschreitet die Berührungsspannung den Grenzwert von > 25 V bzw. > 50 V, so wird die Messung sofort abgebrochen. Die LED U

Das Gerät lässt sich nicht in Betrieb nehmen bzw. es schaltet sofort ab, wenn die Akkuspannung den zulässigen Grenzwert unterschreitet.

Die Messung wird automatisch abgebrochen bzw. der Messablauf gesperrt (ausgenommen Spannungsmessbereiche und Drehfeldmessung):

• bei unzulässiger Netzspannung (< 60 V, > 253 V / > 330 V / > 440 V bzw. > 550 V) bei Messungen, bei denen Netzspannung erforderlich ist

• wenn bei einer Isolationswiderstands- bzw. Niederohmmessung eine Fremdspannung vorhanden ist

• wenn die Temperatur im Gerät zu hoch ist. Unzulässige Temperaturen treten in der Regel erst nach ca. 50 Messabläufen im 5 s-Takt auf, wenn der Funktionsdrehschalter in der Schaltstellung Z Beim Versuch einen Messablauf zu starten, erfolgt eine entsprechende Meldung auf dem Anzeigefeld.

Das Gerät schaltet sich frühestens am Ende eines (automatischen) Messablaufs und nach Ablauf der vorgegebenen Einschaltdauer (siehe Kapitel 4.3) automatisch ab. Die Einschaltdauer verlängert sich wieder um die im Setup eingestellte Zeit, wenn eine Taste oder der Funktionsdrehschalter betätigt wird.

Bei der Messung mit steigendem Fehlerstrom in Anlagen mit selektiven RCD-Schutzschaltern bleibt das Prüfgerät ca. 75 s lang eingeschaltet zuzüglich der vorgegebenen Einschaltdauer.

Das Gerät schaltet sich immer selbstständig ab!

und fN die aktuellen Werte von Spannung

leuchtet rot.

L/RL

L-PE

oder Z

L-N

ist.

5.3 Messwertanzeige und Messwertspeicherung

Im Anzeigefeld werden angezeigt:

• Messwerte mit ihrer Kurzbezeichnung und Einheit,

• die ausgewählte Funktion,

• die Nennspannung,

• die Nennfrequenz

• sowie Fehlermeldungen. Bei den automatisch ablaufenden Messvorgängen werden die

Messwerte bis zum Start eines weiteren Messvorganges bzw. bis zum selbsttätigen Abschalten des Gerätes gespeichert und als digitale Werte angezeigt. Wird der Messbereichsendwert überschritten, so wird der Endwert mit dem vorangestellten „>“ (größer) Zeichen dargestellt und damit Messwertüberlauf signalisiert.

Die LCD-Darstellungen in dieser Bedienungsanleitung können aufgrund von Produktverbesserungen von denen des aktuellen Geräts abweichen.

5.4 Schutzkontakt-Steckdosen auf richtigen Anschluss prüfen

Das Prüfen von Schutzkontakt-Steckdosen auf richtigen Anschluss, vor der jeweiligen Prüfung der Schutzmaßnahme, wird durch das Fehlererkennungssystem des Prüfgeräts erleichtert.

Das Gerät zeigt einen fehlerhaften Anschluss folgendermaßen an:

• Unzulässige Netzspannung (< 60 V oder > 253 V): Die LED MAINS/NETZ blinkt rot und der Messablauf ist gesperrt.

• Schutzleiter nicht angeschlossen oder Potenzial gegen Erde ≥ 50 V bei ≥ 50 Hz (Schalterstellung U – Einphasenmessung): Beim Berühren der Kontaktflächen (Fingerkontakte*) bei gleich- zeitiger Kontaktierung von PE (sowohl durch länderspezifischen Steckereinsatz z. B. SCHUKO als auch durch die Prüfspitze PE am 2-Pol-Adapter) wird PE eingeblendet (nur nach Start eines Prüfablaufs). Zusätzlich leuchten die LEDs U und RCD/FI rot.

* zum sicheren Erkennen der Berührspannungen müssen am Prüfste-

cker beide Sensorflächen mit den ungeschützten Fingern/Handfläche im direkten Hautkontakt berührt werden, siehe auch Kapitel 4.1.

•

Neutralleiter N nicht angeschlossen

(bei netzabhängigen Messungen)

die LED MAINS/NETZ blinkt grün

• Einer der beiden Schutzkontakte nicht angeschlossen: Dies wird bei der Berührspannungsprüfung U überprüft. Ein schlechter Übergangswiderstand eines Kontak-

automatisch

IΔN

tes führt je nach Polung des Steckers zu folgenden Anzeigen: – Anzeige im Anschlusspiktogramm:

PE unterbrochen (x) oder in Bezug auf die Tasten des Prüfsteckers unten liegender Schutzleiterbügel unterbrochen Ursache:

Spannungs-Messpfad unterbrochen

Folge: die Messung wird blockiert

– Anzeige im Anschlusspiktogramm:

in Bezug auf die Tasten des Prüfsteckers oben liegender Schutzleiterbügel unterbrochen

Ursache: Strom-Messpfad unterbrochen Folge: keine Messwertanzeige

Siehe auch „Signalisierung der LEDs, Netzanschlüsse und Potenzialdifferenzen” ab Seite 73.

Ein Vertauschen von N und PE in einem Netz ohne RCDSchalter wird nicht erkannt und nicht signalisiert. In einem Netz mit RCD-Schalter löst dieser bei der Berührungsspannungsmessung ohne Auslösung (automatische Z tauscht sind.

-Messung) aus, sofern N und PE ver-

L-N

L/RL

GMC-I Messtechnik GmbH 13

5.5 Hilfefunktion

Für jede Schalterstellung bzw. Grundfunktion können Sie, nach deren Wahl über den Funktionsdrehschalter, folgende Informationen

darstellen:

• Anschlussschaltbild

• Messbereich

• Nenngebrauchsbereich und Betriebsmessunsicherheit

•Nennwert

➭ Drücken Sie zum Aufruf der Hilfefunktion die Taste HELP. ➭ Sind mehrere Hilfeseiten je Messfunktion vorhanden, muss die

Tas te HELP wiederholt gedrückt werden.

➭ Drücken Sie zum Verlassen der Hilfefunktion die Taste ESC.

5.6 Parameter oder Grenzwerte einstellen am Beispiel der RCD-Messung

1 Untermenü zum Einstellen der gewünschten Parameter aufrufen. 2 Parameter über die Cursortasten ↑ oder ↓ auswählen. 3 Ins Einstellmenü des gewählten Parameters über die Cursortaste → wech-

seln.

4 Einstellwert über die Cursortasten ↑ oder ↓ auswählen. 5 Einstellwert über ↵ bestätigen. Dieser Wert wird ins Einstellmenü über-

nommen.

✓

6 Erst mit

übernommen und ins Hauptmenü zurückgesprungen. Statt mit Sie mit ESC zurück ins Hauptmenü, ohne den neu gewählten Wert zu übernehmen.

wird der Einstellwert dauerhaft für die zugehörige Messung

✓

gelangen

Parameterverriegelung (Plausibilitätsprüfung)

Einzelne gewählten Parameter werden vor der Übernahme ins Messfenster auf Plausibilität überprüft.

Ist der von Ihnen gewählte Parameter in Kombination mit anderen bereits eingestellten Parametern nicht sinnvoll so wird dieser nicht übernommen. Der zuvor eingestellte Parameter bleibt gespeichert.

Abhilfe: Wählen Sie einen anderen Parameter.

14 GMC-I Messtechnik GmbH

5.7 Frei einstellbare Parameter oder Grenzwerte

Hinweis

Ziffer/Einheit auswählen

↵ Ziffer/Einheit übernehmen

Zeichen löschen

✓ Wert speichern (in Liste)

editierbaren Wert auswählen

Menü EDIT auswählen

L1-N L2-N

L3-N L1-L2 L2-L3 L1-L3

L1-PE L2-PE L3-PE

N-PE

L+N-PE

L1-N L2-N

L3-N L1-L2 L2-L3 L1-L3

L-PE

L-N

L1-PE L2-PE L3-PE

iso

L1-PE L2-PE L3-PE

N-PE

L1-N L2-N

L3-N L1-L2 L2-L3 L1-L3

L1-N L2-N

L3-N L1-L2 L2-L3 L1-L3

L1-PE L2-PE L3-PE

N-PE

L+N-PE

L1-N L2-N

L3-N L1-L2 L2-L3 L1-L3

L-PE

L-N

L1-PE L2-PE L3-PE

iso

L1-PE L2-PE L3-PE

N-PE

L1-N L2-N

L3-N L1-L2 L2-L3 L1-L3

Für bestimmte Parameter sind neben den Festwerten weitere Werte in vorgegebenen Grenzen frei einstellbar, sofern das Symbol Menü EDIT (3) am Ende der Liste der Einstellwerte erscheint.

Grenzwert oder Nennspannung frei vergeben

5.8 Zweipolmessung mit schnellem oder halbautomatischem Polwechsel

Für folgende Prüfungen ist eine schnelle halbautomatische Zweipolmessung möglich.

• Spannungsmessung U

• Schleifenimpedanzmessung Z

• Netzinnenwiderstandsmessung Z

• Isolationswiderstandsmessung R

LP-E

L-N

ISO

Schneller Polwechsel am Prüfstecker

Der Polungsparameter steht auf AUTO. Eine schnelle und komfortable Umschaltung zwischen allen

Polungsvarianten ohne Umschaltung in das Untermenü zur Parametereinstellung ist durch Drücken der Taste I am Prüfstecker möglich.

am Gerät oder

ΔN

1 Untermenü zum Einstellen des gewünschten Parameters aufrufen (ohne

Abbildung, siehe Kap. 5.6).

2 Parameter (U

dung, siehe Kap. 5.6).

3 Einstellwert mit dem Symbol über die Cursortasten ↑ oder ↓ auswäh-

len.

4 Editiermenü auswählen: Taste mit dem Symbol drücken.

5 Über die Cursortasten LINKS oder RECHTS wählen Sie die jeweilige Ziffer

oder Einheit aus. Mit ↵ wird die Ziffer oder Einheit übernommen. Die Übernahme des kompletten Wertes erfolgt mit Anwahl von durch ↵. Der neue Grenzwert oder Nennwert wird der Liste hinzugefügt.

GMC-I Messtechnik GmbH 15

) über die Cursortasten ↑ oder ↓ auswählen (ohne Abbil-

✓

und bestätigen

Beachten Sie die vorgegebenen Grenzen für den neuen Einstellwert. Neue frei eingestellte Grenzwerte oder Nennwerte der Parameterliste können mithilfe des PCs über das Programm ETC gelöscht/geändert werden. Bei Überschreiten des oberen Grenzwertes wird dieser Grenzwert übernnommen (im Bsp. 65 V), bei Unterschreiten entsprechend der vorgegebene untere (25 V).

Halbautomatischer Polwechsel im Speicherbetrieb

Der Polungsparameter steht auf AUTO. Soll eine Prüfung mit allen Polungsvarianten durchgeführt werden,

so erfolgt nach jeder Messung ein automatischer Polwechsel nach dem Speichern.

Ein Überspringen von Polungsvarianten ist durch Drücken der Taste I

am Gerät oder am Prüfstecker möglich.

ΔN

6 Messen von Spannung und Frequenz

Messfunktion wählen

Umschalten zwischen 1- und 3-Phasen-Messung

Durch Drücken der nebenstehenden Softkey-Taste schalten Sie zwischen 1- und 3-Phasen-Messung um. Die gewählte Phasenmessung wird invers dargestellt (weiß auf schwarz).

6.1 1-Phasenmessung Anschluss

6.1.2 Spannung zwischen L – PE, N – PE und L – L bei Anschluss 2-Pol-Adpater

Durch Drücken der nebenstehenden Softkey-Taste schalten Sie zwischen länderspezifischem Steckereinsatz z. B. SCHUKO und 2-Pol-Adapter um. Die gewählte Anschlussart wird invers dargestellt (weiß auf schwarz).

Zweipolmessung mit schnellem oder halbautomatischem Polwechsel, siehe Kap. 5.8.

Für die Messung der Sondenspannung U gesetzt werden.

6.1.1 Spannung zwischen L und N (U s

owie N und PE

) bei länderspezifischem Stecke-

N-PE

reinsatz, z. B. SCHUKO

muss eine Sonde

S-PE

L und PE

L-N

L-P E

)

16 GMC-I Messtechnik GmbH

6.2 3-Phasenmessung (verkettete Spannungen) und Dreh-

Hinweis

Rechtsdrehfeld

Linksdrehfeld

ΔN

------

ΔN

(Messung bis 1000 ms)

feldrichtung

Anschluss

Zum Anschließen des Gerätes benötigen Sie den Messadapter (2polig) der mit der mitgelieferten Messleitung zum dreipoligen Messadapter erweitert werden muss.

➭ Softkey-Taste U3~

drücken

7 Prüfen von Fehlerstrom-Schutzschaltungen (RCD)

Das Prüfen von Fehlerstrom-Schutzeinrichtungen (RCD) umfasst:

• Besichtigen,

•Erproben,

• Messen. Zum Erproben und Messen verwenden Sie das Prüfgerät.

Messverfahren

Durch Erzeugen eines Fehlerstromes hinter der FehlerstromSchutzeinrichtung ist nachzuweisen, dass die

• Fehlerstrom-Schutzeinrichtung spätestens bei Erreichen ihres Nennfehlerstromes auslöst und

• die für die Anlage vereinbarte Grenze der dauernd zulässigen Berührungsspannung UL nicht überschritten wird.

Dies wird erreicht durch:

• Messung der Berührungsspannung 10 Messungen mit Vollwellen und Hochrechnung auf I

ΔN

An allen Drehstromsteckdosen ist generell ein Rechtsdrehfeld gefordert.

• Der Messgeräteanschluss bei CEE-Steckdosen ist meist problematisch, es gibt Kontaktprobleme. mithilfe des von uns angebotenen VARIO-STECKER-SETs Z500A sind schnelle und zuverlässige Messungen oh ne Kontaktprobleme durchführbar.

• Anschluss bei 3- Leitermessung Stecker L1-L2-L3 im Uhrzeigersinn ab PE-Buchse

Die Drehfeldrichtung wird über folgende Einblendungen angezeigt:

Sämtliche Signalisierungen zur Netzanschlusskontrolle siehe Kap. 18.

Spannungspolarität

Wenn Normen den Einbau von einpoligen Schaltern im Neutralleiter verbieten, muss durch eine Prüfung der Spannungspolarität festgestellt werden, dass alle etwa vorhandenen einpoligen Schalter in den Außenleitern eingebaut sind.

• Nachweis der Auslösung innerhalb von 400 ms bzw. 200 ms mit IΔN

• Nachweis des Auslösestromes mit ansteigendem Fehlerstrom. Er muss zwischen 50% und 100% von I ca. 70%)

liegen (meist bei

ΔN

• Kein e vorzeitige Auslösung mit dem Prüfgerät, da mit 30% des Fehlerstromes gestartet wird (wenn kein Vorstrom in der Anlage fließt).

Tabelle RCD/FI Form des

Differenzstromes

plötzlich auftretend

Wechselstrom

langsam ansteigend

plötzlich auftretend

Pulsierender Gleichstrom

langsam ansteigend

Korrekte Funktion des RCD/FISchalters

Typ AC Typ A/ F Typ B* /

B+*

Typ EV/

MI*

✔✔✔✔

✔✔✔

GMC-I Messtechnik GmbH 17

Gleichstrom

Gleichstrom bis 6 mA

*nur PROFITEST MTECH+, PROFITEST MXTRA und SECULIFE IP

✔✔

✔

Prüfnorm

Hinweis

Achtung!

ΔN

Nennfehlerströme: 10 ... 500 mA

Typ 1: RCD, SRCD, PRCD ...

Nennströme: 6 ... 125 A

Typ 2: AC , A/F , B/B+ *,

EV/MI

* Typ B/B+/EV/MI = allstromsensitiv

Phasenverschiebung 0°/180°

x-facher Auslösestrom:

negative/positive Halbwelle

negativer/positiver Gleichstrom

1, 2, 5 (I

ΔN

max. 300 mA)

Wellenform:

Anschluss:

ohne/mit Sonde

Netzform:

TN/TT, IT

Berührungsspannung:

Auslösezeit:

< 25 V, < 50 V, < 65 V

Gemäß DIN VDE 0100-600:2008 ist nachzuweisen, dass – die beim Nennfehlerstrom auftretende Berührungsspannung den

für die Anlage maximal zulässigen Wert nicht überschreitet.

– die Fehlerstrom-Schutzschalter beim Nennfehlerstrom inner-

halb 400 ms (1000 ms bei selektiven RCD-Schutzschaltern) auslösen.

7.1 Messen der (auf Nennfehlerstrom bezogenen) Berührungsspannung mit

/3 des Nennfehlerstromes und

Auslöseprüfung mit Nennfehlerstrom

Messfunktion wählen

Wichtige Hinweise

•Der PROFITEST MASTER erlaubt einfache Messungen an allen RCD-Typen. Wählen Sie RCD, SRCD, PRCD, o. ä.

• Die Messung muss pro RCD (FI) nur an einer Stelle in den angeschlossenen Stromkreisen erfolgen, an allen anderen Anschlüssen im Stromkreis muss niederohmiger Durchgang des Schutzleiters nachgewiesen werden (R

• Im TN-System zeigen die Messgeräte wegen des niedrigen Schutzleiterwiderstandes oft 0,1 V Berührungsspannung an.

• Beachten Sie auch evtl. Vorströme in der Anlage. Diese können zum Auslösen des RCDs bereits bei Messung der Berührungsspannung U dem Strom zu Fehlanzeigen führen: Anzeige = I

• Selektive Fehlerstrom-Schutzeinrichtungen (RCD S) mit Kennzeichnung können als alleiniger Schutz für automatische Abschaltung eingesetzt werden, wenn sie die Abschaltbedingungen wie nicht selektive Fehlerstrom-Schutzeinrichtungen einhalten (also ta< 400 ms). Dies kann durch Messung der Abschaltzeit nachgewiesen werden.

• RCDs Typ B dürfen nicht in Reihe mit RCDs vom Typ A oder F liegen.

Vormagnetisierung Über den 2-Pol-Adapter sind nur AC-Messungen vorgesehen. Eine Unterdrückung der RCD-Auslösung über eine Vormagnetisierung durch Gleichstrom ist nur über den länderspezifischen Steckereinsatz z. B. SCHUKO oder den 3-Pol-Adapter möglich.

führen oder bei Messungen mit steigen-

- I

Vorstrom

oder UB).

Anschluss

Parameter einstellen für I

ΔN

Messung ohne oder mit Sonde

Die Messungen können Sie mit oder ohne Sonde ausführen. Die Messung mit Sonde setzt voraus, dass die Sonde das Poten-

zial der Bezugserde hat. Das bedeutet, dass sie außerhalb des Spannungstrichters des Erders (R gesetzt wird.

Der Abstand Erder zur Sonde soll mindestens 20 m betragen. Die Sonde wird mit einem berührungsgeschützten Stecker mit

4 mm Durchmesser angeschlossen. In den meisten Fällen werden Sie diese Messung ohne Sonde

ausführen.

Die Sonde ist Teil des Messkreises und kann nach VDE 0413 einen Strom bis maximal 3,5 mA führen.

Sie können die Spannungsfreiheit einer Sonde mit der Funktion U

überprüfen, siehe auch Kap. 6.1 auf Seite 16.

SONDE

18 GMC-I Messtechnik GmbH

) der RCD-Schutzschaltung

1) Messung der Berührungsspannung ohne Auslösen des RCDs

Achtung!

Hinweis

Achtung!

Messverfahren

Zur Ermittlung der bei Nennfehlerstrom auftretenden Berührungsspannung U des Nennfehlerstromes beträgt. Dadurch wird verhindert, dass

misst das Gerät mit einem Strom, der nur ca. 1/3

IΔN

dabei der RCD-Schutzschalter auslöst. Der besondere Vorteil dieses Messverfahrens liegt darin, dass Sie

an jeder Steckdose die Berührungsspannung einfach und schnell messen können, ohne dass der RCD-Schutzschalter auslöst.

Die sonst übliche und umständliche Messmethode, die Wirksamkeit der RCD-Schutzeinrichtung an einer Stelle zu prüfen und nachzuweisen, dass alle anderen zu schützenden Anlagenteile über den PE-Leiter mit dieser Messstelle niederohmig und zuverlässig verbunden sind, kann entfallen.

N-PE-Vertauscherprüfung

Es findet eine zusätzliche Prüfung statt, in der ermittelt wird, ob N und PE vertauscht sind. Im Fall einer Vertauschung erscheint das nebenstehende Pop-up.

Um Datenverlust bei Datenverarbeitungsanlagen zu vermeiden, sichern Sie vorher Ihre Daten und schalten am besten alle Verbraucher ab.

Messung starten

2) Auslöseprüfung nach dem Messen der Berührungsspannung

➭

Drücken Sie die Taste I

Die Auslöseprüfung ist für jeden RCD-Schutzschalter nur an einer Messstelle erforderlich.

Löst der RCD-Schutzschalter beim Nennfehlerstrom aus, dann blinkt die LED MAINS/NETZ rot (Netzspannung wurde abgeschaltet) und im Anzeigefeld werden u. a. die Auslösezeit t und der Erdungswiderstand R

angezeigt.

Löst der RCD-Schutzschalter beim Nennfehlerstrom nicht aus, dann leuchtet die LED RCD/FI rot.

Berührungsspannung zu hoch

Ist die mit 1/3 des Nennfehlerstromes I hochgerechnete Berührungsspannung U leuchtet die LED U

L/RL

rot.

Wird während des Messvorganges die Berührungsspannung U

> 50 V (> 25 V), dann erfolgt eine Sicherheitsabschaltung.

IΔN

gemessene und auf IΔN

ΔN

>50V (> 25V), dann

IΔN

Im Anzeigefeld werden u. a. die Berührungsspannung U der berechnete Erdungswiderstand R

angezeigt.

IΔN

und

Der Messwert des Erdungswiderstandes RE wird nur mit einem geringen Strom ermittelt. Genauere Werte erhalten Sie in der Schalterstellung R Bei Anlagen mit RCD-Schutzschalter kann dort die Funk-

tion DC + gewählt werden.

Unbeabsichtigtes Auslösen des RCDs durch Vorströme in der Anlage

Eventuell auftretende Vorströme können gemäß Kap. 13.1 auf Seite 50 mithilfe eines Zangenstromwandlers ermittelt werden. Sind die Vorströme in der Anlage recht groß oder wurde ein zu hoher Prüfstrom für den Schalter gewählt, so kann es zum Auslösen des RCD-Schalters während der Prüfung der Berührungsspannung kommen.

Nachdem Sie die Berührungsspannung gemessen haben, können Sie mit dem Gerät prüfen, ob der RCD-Schutzschalter bei Nennfehlerstrom innerhalb seiner eingestellten Grenzwerte auslöst.

Unbeabsichtigtes Auslösen des RCDs durch Ableitströme im Messkreis

Bei der Messung der Berührungsspannung mit 30% des Nennfehlerstroms, löst ein RCD-Schalter normalerweise nicht aus. Durch bereits vorhandene Ableitströme im Messkreis, z. B. durch angeschlossene Verbraucher mit EMV-Beschaltung z. B. Frequenzumrichter, PCs, kann trotzdem die Abschaltgrenze überschritten werden.

Sicherheitsabschaltung: Bis 70 V erfolgt die Sicherheitsabschaltung innerhalb von 3 s nach IEC 61010.

Die Berührungsspannungen werden bis 70 V angezeigt. Ist der Wert größer, wird U

>70V angezeigt.

IΔN

Grenzwerte für dauernd zulässige Berührungsspannungen

Die Grenze für die dauernd zulässige Berührungsspannung beträgt bei Wechselspannung U rung). Für besondere Anwendungsfälle sind niedrigere Werte vorgeschrieben (z. B. medizinische Anwendungen U

Wenn die Berührungsspannung zu hoch ist oder der RCD-Schutzschalter nicht auslöst, dann ist die Anlage zu reparieren (z. B. zu hoher Erdungswiderstand, defekter RCD-Schutzschalter usw.)!

= 50 V (internationale Vereinba-

=25V).

Drehstromanschlüsse

Bei Drehstromanschlüssen muss zur einwandfreien Kontrolle der RCD-Schutzeinrichtung die Auslöseprüfung in Verbindung mit einem der drei Außenleiter (L1, L2 und L3) ausgeführt werden.

Induktive Verbraucher

Werden bei der Abschaltprüfung eines RCDs induktive Verbraucher mit abgeschaltet, so kann es beim Abschalten zu Spannungsspitzen im Kreis kommen. Das Prüfgerät zeigt dann evtl. keinen Messwert ( – – – ) an. Schalten Sie in diesem Fall alle Verbraucher vor der Auslöseprüfung ab. In extremen Fällen kann eine der Sicherungen im Prüfgerät auslösen und/oder das Prüfgerät beschädigt werden.

GMC-I Messtechnik GmbH 19

7.2 Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern

Hinweis

Achtung!

Nennfehlerströme: 10 ... 500 mA

Typ 1: RCD, SRCD, PRCD ...

Nennströme: 6 ... 125 A

Typ 2: AC , A/F , B/B+ *,

EV/MI

* Typ B/B+/EV/MI = allstromsensitiv

Sinus

negative/positive Halbwelle

Wellenform:

Anschluss:

ohne/mit Sonde

Netzform:

TN/TT, IT

negativer/positiver Gleichstrom

Berührungsspannung:

Auslösegrenzwerte:

7.2.1 Prüfen von Anlagen bzw. RCD-Schutzschaltern

mit ansteigendem Fehlerstrom (Wechselstrom) für RCDs vom Typ AC, A/F, B/B+ und EV/MI

Messverfahren

Zur Prüfung der RCD-Schutzschaltung erzeugt das Gerät im Netz einen kontinuierlich steigenden Fehlerstrom von (0,3 ... 1,3) Das Gerät speichert die im Auslösemoment des RCD-Schutzschalters vorhandenen Werte der Berührungsspannung und des Auslösestromes und zeigt sie an.

Bei der Messung mit steigendem Fehlerstrom können Sie zwischen den den Berührungsspannungsgrenzen U

= 50 V/65 V wählen.

=25V und

• I

ΔN

Messfunktion wählen

Anschluss

Messung starten

Parameter einstellen für I

Messablauf

Nachdem der Messablauf gestartet ist, steigt der vom Gerät erzeugte Prüfstrom vom 0,3-fachen Nennfehlerstrom stetig an, bis der RCD-Schutzschalter auslöst. Dies kann an der fortschreitenden Füllung des Dreiecks bei IΔ beobachtet werden.

Erreicht die Berührungsspannung den gewählten Grenzwert (U

= 65 V, 50 V bzw. 25 V), bevor der RCD-Schutzschalter aus-

löst, dann wird eine Sicherheitsabschaltung ausgelöst. Die LED UL/RL leuchtet rot.

Löst der RCD-Schutzschalter nicht aus, bevor der ansteigende Strom den Nennfehlerstrom I LED RCD/FI rot.

Sicherheitsabschaltung: Bis 70 V erfolgt die Sicherheitsabschaltung innerhalb von 3 s nach IEC 61010.

erreicht, dann leuchtet die

ΔN

Ein Vorstrom in der Anlage wird bei der Messung dem Fehlerstrom, der vom Gerät erzeugt wird, überlagert und beeinflusst die gemessenen Werte von Berührungsspannung und Auslösestrom. Siehe auch Kap. 7.1.

Beurteilung

Zur Beurteilung einer Fehlerstrom-Schutzeinrichtung muss jedoch gemäß DIN VDE 0100-600 mit ansteigendem Fehlerstrom gemessen und aus den gemessenen Werten die Berührungsspannung für den Nennfehlerstrom I Die schnellere und einfachere Messmethode siehe Kapitel 7.1 ist aus diesen Gründen vorzuziehen.

berechnet werden.

ΔN

7.2.2 Prüfen von Anlagen bzw. RCD-Schutzschaltern mit ansteigendem Fehlerstrom (Gleichstrom) für RCDs vom Typ B/B+ und EV/MI (nur MTECH+, MXTRA & SECULIFE IP)

Gem. VDE 0413-6 muss nachgewiesen werden, dass bei glattem Gleichstrom der Auslösefehlerstrom höchstens den zweifachen

20 GMC-I Messtechnik GmbH

Wert des Bemessungsfehlerstroms I kontinuierlich ansteigender Gleichstrom, beginnend mit dem 0,2fachen des Bemessungsfehlerstroms IΔN, angelegt werden. Steigt der Strom linear an, darf der Anstieg den 2-fachen Wert von I innerhalb von 5 s nicht übersteigen.

Die Überprüfung mit geglättetem Gleichstrom muss in beiden Richtungen des Prüfstroms möglich sein.

annimmt. Dazu muss ein

ΔN

7.2.3 Prüfen von RCD-Schutzschaltern mit 5 • I

Hinweis

ΔN

negativer Gleichstrom

positiver Gleichstrom

Wellenform:

180°: Start mit negativer Halbwelle

0°: Start mit positiver Halbwelle

5-facher Auslösestrom

x-facher Auslösestrom:

ΔN

negative Halbwelle

positive Halbwelle

negativer Gleichstrom

positiver Gleichstrom

Wellenform:

x-facher Auslösestrom:

50% IΔN*

* Nicht-Auslöseprüfung

mit 50% I

ΔN

Die Messung der Auslösezeit erfolgt hier mit 5-fachem Nennfehlerstrom.

Messungen mit 5-fachem Nennfehlerstrom werden für die Fertigungsprüfung von RCD-Schutzschalter und G gefordert. Darüber hinaus werden diese beim Personenschutz angewandt.

Sie haben die Möglichkeit die Messung bei der positiven Halbwelle „0° “ oder bei der negativen Halbwelle „180° “ zu starten.

Nehmen Sie beide Messungen vor. Die längere Abschaltzeit ist das Maß für den Zustand des geprüften RCD-Schutzschalters. Beide Werte müssen < 40 ms sein.

ΔN

Messfunktion wählen

Parameter einstellen – Start mit positiver oder negativer Halbwelle

7.2.4 Prüfen von RCD-Schutzschaltern, die für pulsierende Gleichfehlerströme geeignet sind

Hierzu können die RCD-Schutzschalter mit positiven oder negativen Halbwellen geprüft werden. Die Auslösung erfolgt normgerecht mit 1,4-fachem Nennstrom.

Messfunktion wählen

Parameter einstellen – positive oder negative Halbwelle

Parameter einstellen – 5-facher Nennstrom

Es gelten folgende Einschränkungen bei der Auswahl der x-fachen Auslöseströme in Abhängigkeit vom Nennstrom: 500 mA: 1 x, 2 x IΔN

Parameter einstellen – Prüfung mit und ohne „Nichtauslöseprüfung“

Nicht-Auslöseprüfung

Falls der RCD beim 1 s dauernden Nichtauslösetest mit 50% I chen Auslöseprüfung auslöst, erscheint das nebenstehende Pop-Up:

Es gilt folgende Einschränkung bei der Auswahl der x-fachen Auslöseströme in Abhängigkeit vom Nennstrom: doppelter und fünffacher Nenntrom ist hier nicht möglich.

zu früh, d. h. vor der eigentli-

ΔN

Messung starten

GMC-I Messtechnik GmbH 21

Nach DIN EN 50178 (VDE 160) müssen bei Betriebsmitteln > 4 kVA, die glatte Gleichfehlerströme erzeugen können (z. B. Frequenzumrichter) RCD-Schutzschalter Typ B (allstromsensitive) verwendet werden. Für die Prüfungen von diesen Schutzschaltern ist eine Prüfung nur mit pulsierenden Gleichfehlerströmen ungeeignet. Hier muss auch mit glattem Gleichfehlerstrom geprüft werden.

Bei der Fertigungsprüfung von RCD-Schaltern wird mit positiven und negativen Halbwellen gemessen. Wird ein Stromkreis mit pulsierendem Gleichstrom belastet, so kann die Funktion des RCD-Schutzschalters mit dieser Prüfung durchgeführt werden, um sicherzustellen, dass der RCD-Schalter durch den pulsierenden Gleichstrom nicht in die Sättigung gefahren wird und somit nicht mehr auslöst.

7.3 Prüfen spezieller RCD-Schutzschalter

Hinweis

ΔN

oder

Typ 1:

7.3.1 Anlagen mit selektiven RCD-Schutzschaltern vom Typ RCD-S

In Anlagen in denen zwei in Serie geschaltete RCD-Schutzschalter eingesetzt werden, die im Fehlerfall nicht gleichzeitig auslösen sollen, verwendet man selektive RCD-Schutzschalter. Diese haben ein verzögertes Ansprechverhalten und werden mit dem Symbol gekennzeichnet.

Messverfahren

Das Messverfahren entspricht dem für normale RCD-Schutzschalter (siehe Kapitel 7.1 auf Seite 18 und 7.2.1 auf Seite 20).

Werden selektive RCD-Schutzschalter verwendet, dann darf der Erdungswiderstand nur halb so groß sein wie der beim Einsatz von normalen RCD-Schutzschaltern.

Das Gerät zeigt aus diesem Grunde den doppelten Wert der gemessenen Berührungsspannung an.

Messfunktion wählen

Parameter einstellen – selektiv

Auslöseprüfung

➭ Drücken Sie die Taste IΔN . Der RCD-Schutzschalter wird aus-

gelöst. Im Anzeigefeld werden blinkende Balken und danach die Auslösezeit t

Die Auslöseprüfung ist für jeden RCD-Schutzschalter nur an einer Messstelle erforderlich.

Selektive RCD-Schutzschalter haben ein verzögertes Abschaltverhalten. Durch die Vorbelastung bei der Messung der Berührungsspannung wird das Abschaltverhalten kurzzeitig (bis zu 30 s) beeinflusst. Um die Vorbelastung, durch die Messung der Berührungsspannung zu eliminieren, ist vor der Auslöseprüfung eine Wartezeit notwendig. Nach dem Starten des Messablaufes (Auslöseprüfung) werden für ca. 30 s blinkende Balken dargestellt. Auslösezeiten bis 1000 ms sind zulässig. Durch nochmaliges Drücken der Taste I fung sofort durchgeführt.

und der Erdungswiderstand RE angezeigt.

wird die Auslöseprü-

ΔN

Messung starten

7.3.2 PRCDs mit nichtlinearen Elementen vom Typ PRCD-K

Der PRCD-K ist eine, als Schnurzwischengerät allpolig (L/N/PE) schaltende, ortsveränderliche Differenzstromeinrichtung mit elektronischer Fehlerstromauswertung. Zusätzlich ist im PRCD-K eine Unterspannungsauslösung und Schutzleiterüberwachung integriert.

Der PRCD-K hat eine Unterspannungsauslösung und muss deshalb an Netzspannung betrieben werden, die Messungen sind nur im eingeschalteten Zustand (PRCD-K schaltet allpolig) durchzuführen.

Begriffe (aus DIN VDE 0661)

Ortsveränderliche Schutzeinrichtungen sind Schutzschalter, die über genormte Steckvorrichtungen zwischen Verbrauchergeräte und eine fest installierte Steckdose geschaltet werden können. Eine wiederanschließbare, ortsveränderliche Schutzeinrichtung ist eine Schutzeinrichtung, die so gebaut ist, dass sie den Anschluss an bewegliche Leitungen erlaubt.

Bitte beachten Sie, dass bei ortsveränderlichen RCDs in der Regel ein nichtlineares Element im Schutzleiter eingebaut ist, das bei einer U zulässigen Berührungsspannung führt (U

Ortsveränderliche RCDs, die kein nichtlineares Element im Schutzleiter besitzen, müssen gemäß Kap. 7.3.3 auf Seite 23 geprüft werden.

-Messung sofort zu einer Überschreitung der höchst-

IΔ

größer 50 V).

IΔ

Zweck (aus DIN VDE 0661)

Die ortsveränderlichen Schutzeinrichtungen (PRCDs) dienen dem Schutz von Personen und Sachen. Durch sie kann eine Schutzpegelerhöhung der in elektrischen Anlagen angewendeten Schutzmaßnahmen gegen elektrischen Schlag im Sinne von DIN VDE 0100-410 erreicht werden. Sie sind so zu gestalten, dass sie durch einen unmittelbar angebauten Stecker an der Schutzvorrichtung bzw. über einen Stecker mit kurzer Zuleitung betrieben werden.

22 GMC-I Messtechnik GmbH

Messverfahren

ΔN

oder

Typ 1:

ΔN

oder

Typ 1:

Je nach Messverfahren können gemessen werden:

•die Auslösezeit tA bei Auslöseprüfung mit Nennfehlerstrom I (der PRCD-K muss bereits bei halbem Nennstrom auslösen)

• der Auslösestrom IΔ bei Prüfung mit steigendem Fehlerstrom I

Messfunktion wählen

Anschluss

7.3.3 SRCD, PRCD-S (SCHUKOMAT, SIDOS oder ähnliche)

RCD-Schutzschalter der Serie SCHUKOMAT, SIDOS oder solche, die elektrisch baugleich mit diesen sind, müssen nach entspre-

ΔN

chender Parameterauswahl geprüft werden. Bei RCD-Schutzschaltern dieser Typen findet eine Überwachung

des PE-Leiters statt. Dieser ist mit in den Summenstromwandler einbezogen. Bei einem Fehlerstrom von L nach PE ist deshalb der Auslösestrom nur halb so hoch, d. h. der RCD muss bereits beim halben Nennfehlerstrom I

Die Baugleichheit von ortsveränderlichen RCDs mit SRCDs kann durch Messung der Berührungsspannung U Wird eine Berührspannung U Anlage am PRCD > 70 V angezeigt, so liegt mit großer Wahrscheinlichkeit ein PRCD mit nichtlinearem Element vor.

auslösen.

ΔN

in einer ansonsten intakten

IΔN

überprüft werden.

PRCD-S

PRCD-S (Portable Residual Current Device – Safety) ist eine spezielle ortsveränderliche Schutzeinrichtung mit Schutzleitererkennung bzw. Schutzleiterüberwachung. Das Gerät dient dem Schutz von Personen vor Elektrounfällen im Niederspannungsbereich (130 ... 1000 V). Ein PRCD-S muss für den gewerblichen Einsatz geeignet sein und wird wie ein Verlängerungskabel zwischen einen elektrischen Verbraucher – i. d. R. ein Elektrowerkzeug – und einer Steckdose installiert.

Messfunktion wählen

Parameter einstellen – PRCD mit nicht linearen Elementen

Messung starten

Parameter einstellen – SRCD / PRCD

Messung starten

GMC-I Messtechnik GmbH 23

7.3.4 RCD-Schalter des Typs G oder R

Hinweis

ΔN

Typ 1:

180°: Start mit negativer Halbwelle

0°: Start mit positiver Halbwelle

Wellenform:

negativer Gleichstrom

positiver Gleichstrom

180°: Start mit negativer Halbwelle

0°: Start mit positiver Halbwelle

5-facher Auslösestrom

Mithilfe des Prüfgerätes ist es möglich, neben den üblichen und selektiven RCD-Schutzschaltern die speziellen Eigenschaften eines G-Schalters zu überprüfen.

Der G-Schalter ist eine österreichische Besonderheit und entspricht der Gerätenorm ÖVE/ÖNORM E 8601. Durch seine höhere Stromfestigkeit und Kurzzeitverzögerung werden Fehlauslösungen minimiert.

Messfunktion wählen

Parameter einstellen – 5-facher Nennstrom

Parameter einstellen – Typ G/R (VSK)

Berührungsspannung und Auslösezeit können mittels G/R-RCDSchalter-Einstellung gemessen werden.

Bei der Messung der Auslösezeit bei Nennfehlerstrom ist darauf zu achten, dass bei G-Schaltern Auslösezeiten von bis zu 1000 ms zulässig sind. Stellen Sie den entsprechenden Grenzwert ein.

➭ Stellen Sie anschließend im Menü 5 x I

Auswahl von G/R automatisch eingestellt) und wiederholen Sie die Auslöseprüfung beginnend mit der positiven Halbwelle 0° und der negativen Halbwelle 180°. Die längere Abschaltzeit ist das Maß für den Zustand des geprüften RCD-Schutzschalters.

ein (wird bei der

ΔN

Parameter einstellen – Start mit positiver oder negativer Halbwelle

Es gelten folgende Einschränkungen bei der Auswahl der x-fachen Auslöseströme in Abhängigkeit vom Nennstrom: 500 mA: 1 x, 2x IΔN

Messung starten

Die Auslösezeit muss in beiden Fällen zwischen 10 ms (Mindestverzögerungszeit des G-Schalters!) und 40 ms liegen.

G-Schalter mit anderen Nennfehlerströmen messen Sie mit der entsprechenden Parametereinstellung im Menüpunkt I hier müssen Sie den Grenzwert entsprechend einstellen.

Die Parametereinstellung RCD für selektive Schalter ist für G-Schalter nicht geeignet.

. Auch

ΔN

24 GMC-I Messtechnik GmbH

7.4 Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in TN-

UIΔNR

IΔN• 1Ω 30 mA⋅ 30m V 0 03V,== ==

Netzform:

S-Netzen

Anschluss

Ein RCD-Schalter kann nur in einem TN-S-Netz eingesetzt werden. In einem TN-C-Netz würde ein RCD-Schalter nicht funktionieren, da der PE nicht am RCD-Schalter vorbei geführt ist, sondern direkt in der Steckdose mit dem N-Leiter verbunden ist. So würde ein Fehlerstrom durch den RCD-Schalter zurückfließen und keinen Differenzstrom erzeugen, der zum Auslösen des RCDSchalters führt.

Die Anzeige der Berührungsspannung wird in der Regel ebenfalls 0,1 V sein, da der Nennfehlerstrom von 30 mA zusammen mit dem niedrigen Schleifenwiderstand eine sehr kleine Spannung ergibt:

7.5 Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in ITNetzen mit hoher Leitungskapazität (z. B. in Norwegen)

Bei den RCD-Prüfungen U (R

) kann die Netzform (TN/TT oder IT) eingestellt werden.

Bei Messung im IT-Netz ist eine Sonde zwingend erforderlich, da die auftretende Berührspannung U sen werden kann.

Wird auf IT-Netz umgestellt, so wird automatisch die Anschlussart mit Sonde ausgewählt.

(IΔN, ta) und der Erdungsmessung

IΔN

ohne Sonde nicht gemes-

IΔN

Parameter einstellen – Netzform wählen

Messung starten

GMC-I Messtechnik GmbH 25

8 Prüfen der Abschaltbedingungen

Hinweis

L-PE

Start

t1 t3

Messen

Betrieb

RCD außer Funktion!

IF/mA

Unterdrückung der RCD-Auslösung bei pulsstromsensitiven RCD-Schutzschaltern

von Überstrom-Schutzeinrichtungen, Messen der Schleifenimpedanz und Ermitteln des Kurzschlussstromes (Funktion Z

Das Prüfen von Überstrom-Schutzeinrichtungen umfasst Besichtigen und Messen. Zum Messen verwenden Sie den

PROFITEST MASTER oder SECULIFE IP.

Messverfahren

Die Schleifenimpedanz Z schlussstrom I dingungen der Schutzeinrichtungen eingehalten werden.

Die Schleifenimpedanz ist der Widerstand der Stromschleife (EVU-Station – Außenleiter – Schutzleiter) bei einem Körperschluss (leitende Verbindung zwischen Außenleiter und Schutzleiter). Der Wert der Schleifenimpedanz bestimmt die Größe des Kurzschlussstromes. Der Kurzschlussstrom I DIN VDE 0100 festgelegten Wert nicht unterschreiten, damit die Schutzeinrichtung einer Anlage (Sicherung, Sicherungsautomat) sicher abschaltet.

Aus diesem Grunde muss der gemessene Wert der Schleifenimpedanz kleiner sein als der maximal zulässige Wert.

Tabellen über die zulässigen Anzeigewerte für die Schleifenimpedanz sowie die Kurzschlussstrom-Mindestanzeigewerte für die Nennströme verschiedener Sicherungen und Schalter finden Sie in den Hilfe-Seiten sowie im Kap. 21 ab Seite 88. In diesen Tabellen ist der max. Gerätefehler gemäß VDE 0413 berücksichtigt. Siehe auch Kapitel 8.2.

Um die Schleifenimpedanz Z abhängig von der anliegenden Netzspannung und Netzfrequenz, mit einem Prüfstrom von 3,7 A bis 7 A (60 ... 550 V) und einer Prüfdauer von max. 1200 ms bei 16 Hz.

wird ermittelt, um zu prüfen, ob die Abschaltbe-

Tritt während dieser Messung eine gefährliche Berührungsspannung (> 50 V) auf, dann erfolgt Sicherheitsabschaltung.

Aus der gemessenen Schleifenimpedanz Z spannung errechnet das Mess- und Prüfgerät den Kurzschlussstrom I spannungsbereiche für die Netz-Nennspannungen 120 V, 230 V und 400 V liegen, wird der Kurzschlussstrom auf diese Nennspannungen bezogen. Liegt die Netzspannung außerhalb dieser Nennspannungsbereiche, dann errechnet das Gerät den Kurzschlussstrom I gemessenen Schleifenimpedanz Z

. Bei Netzspannungen, die innerhalb der Nenn-

aus der anliegenden Netzspannung und der

Messfunktion wählen

Anschluss Schuko/3-Pol-Adapter

wird gemessen und der Kurz-

L-PE

darf einen nach

zu messen, misst das Gerät,

L-PE

und der Netz-

L-PE

und IK)

Anschluss 2-Pol-Adapter

Der Schleifenwiderstand sollte je Stromkreis an der entferntesten Stelle gemessen werden, um die maximale Schleifenimpedanz der Anlage zu erfassen.

Beachten Sie die nationalen Vorschriften, z. B. die Notwendigkeit der Messung über RCD-Schalter hinweg in Österreich.

Drehstromanschlüsse

Bei Drehstromanschlüssen muss zur einwandfreien Kontrolle der Überstrom-Schutzeinrichtung die Messung der Schleifenimpedanz mit allen drei Außenleitern (L1, L2, und L3) gegen den Schutzleiter PE ausgeführt werden.

8.1 Messungen mit Unterdrückung der RCD-Auslösung

Die Prüfgeräte PROFITEST MTECH+, PROFITEST MXTRA und SECULIFE IP ermöglichen die Messung der Schleifenimpedanz in

TN-Netzen mit RCD-Schaltern vom Typ A, F und AC (10/30/100/300/500 mA Nennfehlerstrom).

Das Prüfgerät erzeugt hierzu einen Gleichstrom, der den magnetischen Kreis des RCDSchalters in Sättigung bringt. Mit dem Prüfgerät wird dann ein Messstrom überlagert, der nur Halbwellen der gleichen Polarität besitzt. Der RCD-Schalter kann diesen Messstrom dann nicht mehr erkennen und löst folglich während der Messung nicht mehr aus.

Die Messleitung vom Gerät zum Prüfstecker ist in Vierleitertechnik ausgeführt. Die Widerstände der Anschlussleitung und des Messadapters werden bei einer Messung automatisch kompensiert und gehen nicht in das Messergebnis ein.

Eine Schleifenimpedanzmessung, die nach dem Verfahren der Unterdrückung der RCD-Auslösung erfolgt, ist

26 GMC-I Messtechnik GmbH

nur mit RCDs vom Typ A und F möglich.

8.1.1 Messen mit positiven Halbwellen (MTECH+/MXTRA/SECULIFE IP)

L-PE

Nennströme: 2 ... 160 A, ... 9999 A

Auslösecharakteristika:

Durchmesser*: 1,5 ... 70 mm²

Kabeltypen*: NY.... - H07...

Anzahl Adern*: 2 ... 10-adrig

A, B/L, C/G, D, E, H, K, GL/GG & Faktor

Sinus

15 mA Sinus

Wellenform:

DC-L und positive Halbwelle

Berührungsspannung:

DC-H und positive Halbwelle

2-Pol-Messung

Messung mit länderspezifischem

Steckereinsatz (z. B. Schuko)

Hinweis

Die Auswahl der Prüfsonde bzw. des Bezugs Lx-PE oder AUTO ist nur für die Protokollierung relevant.

Halbautomatische Messung

Parameter AUTO siehe auch Kap. 5.8

Wahl der Polung

Die Messung mit Halbwellen plus DC ermöglicht es, Schleifenimpedanzen in Anlagen zu messen, die mit RCD-Schutzschaltern ausgerüstet sind.

Bei der DC Messung mit Halbwellen können Sie zwischen zwei Varianten wählen:

DC-L: geringerer Vormagnetisierungsstrom,

aber dafür schnellere Messung möglich

DC-H: höherer Vormagnetisierungsstrom und dafür größere

Sicherheit hinsichtlich der RCD-Nichtauslösung.

Messfunktion wählen

Parameter einstellen

Messung starten

Halbautomatische Messung

* Parameter, die nur der Protokollierung dienen, und keinen Einfluss auf die Messung haben

Sinus (Vollwelle) Einstellung für Stromkreise ohne RCD 15 mA Sinus Einstellung nur für Motorschutzschalter

mit kleinem Nennstrom

DC+Halbwelle Einstellung für Stromkreise mit RCD

GMC-I Messtechnik GmbH 27

8.2 Beurteilung der Messwerte

Aus der Tabelle 1 auf Seite 88 können Sie die maximal zulässigen Schleifenimpedanzen Z

ermitteln, die unter

L-PE

Berücksichtigung der maximalen Betriebsmessabweichung des Gerätes (bei normalen Messbedingungen) angezeigt werden dürfen. Zwischenwerte können Sie interpolieren.

Aus der Tabelle 6 auf Seite 89 können Sie, aufgrund des gemessenen Kurzschlussstromes, den maximal zulässigen Nennstrom des Schutzmittels (Sicherung bzw. Schutzschalter) für Netznennspannung 230 V, unter Berücksichtigung des maximalen Gebrauchsfehlers des Gerätes, ermitteln (entspricht DIN VDE 0100-600).

Sonderfall Ausblendung des Grenzwertes

Der Grenzwert ist nicht ermittelbar. Der Prüfer wird aufgefordert, die Messwerte selbst zu beurteilen und über die Softkeytasten zu bestätigen oder zu verwerfen.

Messung bestanden: Tas te

✔

Messung nicht bestanden: Taste X

Erst nach Ihrer Beurteilung kann der Messwert gespeichert werden.

9 Messen der Netzimpedanz (Funktion Z

Limit / Grenzwert:

IK < Limit / Grenzwert

UL ⏐ R

L-N

Nennströme: 2 ... 160 A, 9999 A

Durchmesser: 1,5 ... 70 mm²

Kabeltypen: NY..., H07...

Anzahl Adern: 2 ... 10-adrig

Auslösecharakteristika:

A, B/L, C/G, D, E, H, K, GL/GG & Faktor

L-N

)

Messverfahren (Netzinnenwiderstandsmessung)

Die Netzimpedanz Z gemessen wie die Schleifenimpedanz Z Seite 26). Die Stromschleife wird hierbei über den Neutralleiter N gebildet und nicht wie bei der Schleifenimpedanzmessung über den Schutzleiter PE.

wird nach dem gleichen Messverfahren

L-N

(siehe Kapitel 8 auf

L-PE

Messfunktion wählen

8.3 Einstellungen zur Kurzschlussstrom-Berechnung – Parameter I

Der Kurzschlussstrom IK dient zur Kontrolle der Abschaltung einer Überstrom-Schutzeinrichtung. Damit eine Überstrom-Schutzeinrichtung rechtzeitig auslöst, muss der Kurzschlussstrom IK größer als der Auslösestrom Ia sein (siehe Tabelle 6 Kap. 21.1). Die über die Taste „Limits“ wählbaren Varianten bedeuten:

: Ia zur Berechnung des IK wird der angezeigte Messwert

: Ia+Δ% zur Berechnung des IK wird der angezeigte Messwert

: 2/3 Z zur Berechnung des IK wird der angezeigte Messwert

: 3/4 Z Z

von Z

von Z geräts korrigiert

von Z (in der VDE 0100-600 werden diese detailliert als Z

s(m) s(m)

ohne jegliche Korrekturen übernommen

L-PE

um die Betriebsmessunsicherheit des Prüf-

L-PE

um alle möglichen Abweichungen korrigiert

L-PE

≤ 2/3 x U0/Ia definiert) ≤ 3/4 x U0/Ia

Anschluss Schuko

Anschluss 2-Pol-Adapter

Im Prüfgerät errechneter Kurzschlussstrom (bei Nennspannung)

Z Fehlerschleifenimpedanz Ia Auslösestrom

Parameter einstellen

(siehe Datenblätter der Leitungsschutzschalter/Sicherungen)

Δ%Eigenabweichung des Prüfgeräts

Sonderfall Ik > I

28 GMC-I Messtechnik GmbH

siehe Seite 29.

kmax

Messung starten

Halbautomatische Messung

Parameter AUTO siehe auch Kap. 5.8 L-PE-Bezüge sind hier nicht möglich. Der neutrale L-N-Bezug nach dem

AUTO-Eintrag wird beim AutoDurchlauf nicht mit angeboten!

Wahl der Polung

Limit / Grenzwert:

IK < Limit / Grenzwert

UL ⏐ R

Einstellungen zur Kurzschlussstrom-Berechnung – Parameter I

: Ia zur Berechnung des IK wird der angezeigte Messwert

: Ia+Δ% zur Berechnung des IK wird der angezeigte Messwert

: 2/3 Z zur Berechnung des IK wird der angezeigte Messwert

: 3/4 Z Z

von Z

von Z geräts korrigiert

von Z (in der VDE 0100-600 werden diese detailliert als Z

s(m) s(m)

ohne jegliche Korrekturen übernommen

L-PE

um die Betriebsmessunsicherheit des Prüf-

L-PE

um alle möglichen Abweichungen korrigiert

L-PE

≤ 2/3 x U0/Ia definiert) ≤ 3/4 x U0/Ia

Anzeige von U

(UN / fN)

L-N

Liegt die gemessene Spannung im Bereich von ±10 % um die jeweilige Netznennspannung von 120 V, 230 V oder 400 V, so wird jeweils die entsprechende Netznennspannung angezeigt. Bei Messwerten außerhalb der ±10%-Toleranzgrenze wird jeweils der tatsächliche Messwert angezeigt.

Sicherungstabelle aufrufen

Nach Durchführen der Messung werden die zulässigen Sicherungstypen auf Anforderung durch die Taste HELP angezeigt.

Die Tabelle zeigt den maximal zulässigen Nennstrom in Abhängigkeit von Sicherungstyp und Abschaltbedingungen.

Im Prüfgerät errechneter Kurzschlussstrom (bei Nennspannung)

Z Fehlerschleifenimpedanz Ia Auslösestrom

(siehe Datenblätter der Leitungsschutzschalter/Sicherungen)

Δ%Eigenabweichung des Prüfgeräts

Sonderfall Ik > I

kmax

Liegt der Wert des Kurzschlussstroms außerhalb der im PROFITEST MASTER definierten Messwerte, wird dies durch „>IK-max“ angezeigt.

Für diesen Fall ist eine manuelle Bewertung des Messergebnisses erforderlich.

GMC-I Messtechnik GmbH 29

Legende: Ia Abschaltstrom, I tA Auslösezeit

Kurzschlussstrom, IN Nennstrom

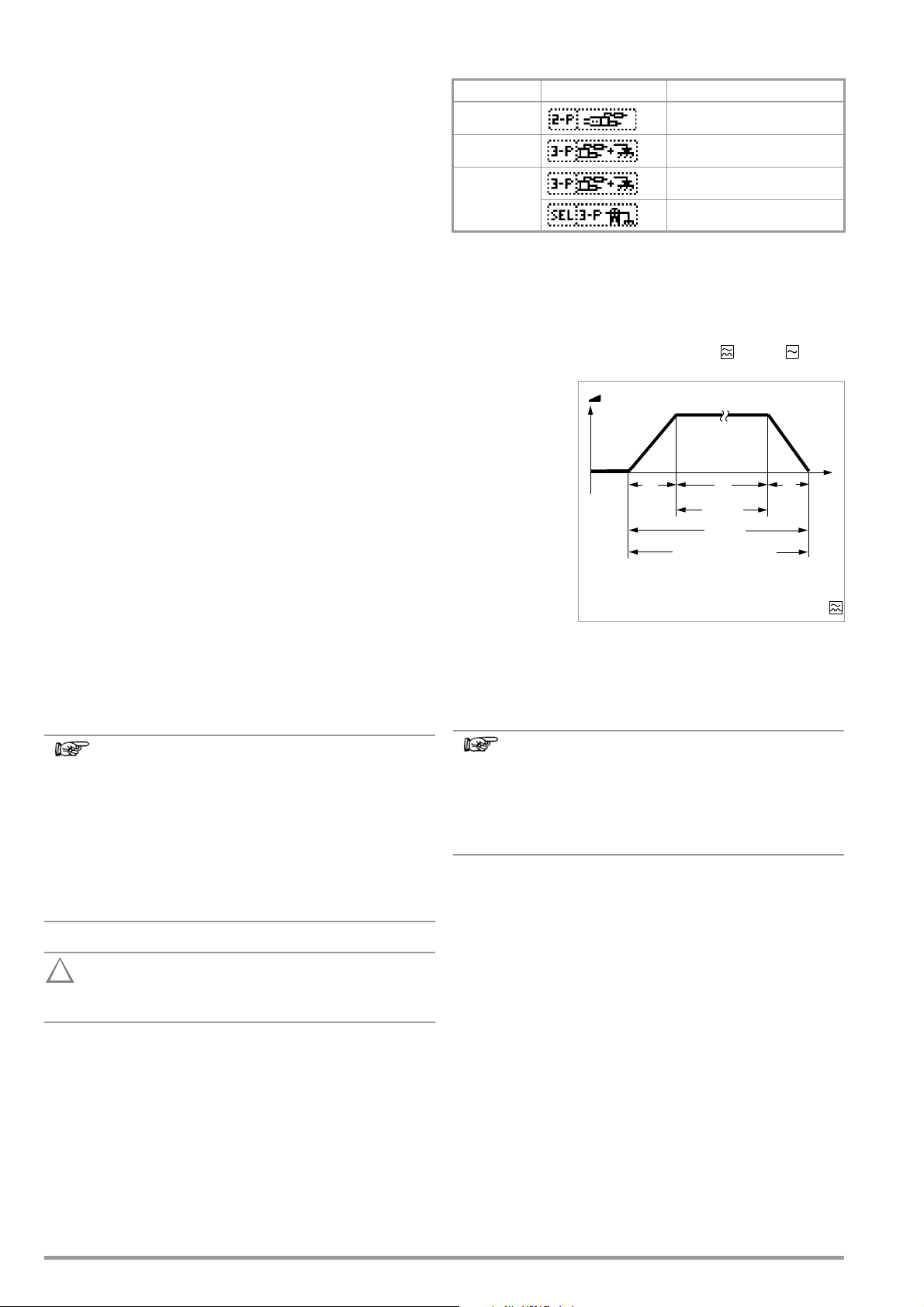

10 Messen des Erdungswiderstandes (Funktion RE)

Hinweis

Achtung!

Hinweis

Start

Messen

Betrieb

RCD außer Funktion!

IF/mA

Unterdrückung der RCD-Auslösung bei pulsstromsensitiven RCD-Schutzschaltern

Der Erdungswiderstand RE ist für die automatische Abschaltung in Anlagenteilen von Bedeutung. Er muss niederohmig sein, damit im Fehlerfall ein hoher Kurzschlussstrom fließt und so die Fehlerstromschutzschalter die Anlage sicher abschalten.

Messaufbau

Der Erdungswiderstand (RE) ist die Summe aus dem Ausbreitungswiderstand des Erders und dem Widerstand der Erdungsleitung. Der Erdungswiderstand wird gemessen, in dem man über den Erdungsleiter, den Erder und den Erdausbreitwiderstand einen Wechselstrom leitet. Dieser Strom und die Spannung zwischen Erder und einer Sonde werden gemessen.

Die Sonde wird über einen berührungsgeschützten Stecker von 4 mm Durchmesser an der Sondenanschlussbuchse (17) angeschlossen.

Direkte Messung mit Sonde (netzbetriebene Erdungsmessung)

Die direkte Messung des Erdungswiderstandes RE ist nur in einer Messschaltung mit Sonde möglich. Das setzt jedoch voraus, dass die Sonde das Potenzial der Bezugserde hat, d. h., dass sie außerhalb des Spannungstrichters des Erders gesetzt wird. Der Abstand zwischen Erder und Sonde soll mindestens 20 m sein.

Messung ohne Sonde (netzbetriebene Erdungsmessung)

In vielen Fällen, besonders in Gebieten mit enger Bebauung, ist es schwierig oder sogar unmöglich, eine Messsonde zu setzen. Sie können den Erdungswiderstand in diesen Fällen auch ohne Sonde ermitteln. Allerdings sind die Widerstandswerte des Betriebserders R enthalten.

Messverfahren (mit Sonde) (netzbetriebene Erdungsmessung)

Das Gerät misst den Erdungswiderstand RE nach dem StromSpannungs-Messverfahren. Der Widerstand RE wird hierbei aus dem Quotienten von Spannung U Sonde liegt. Der Messstrom, der dabei durch den Erdungswiderstand fließt, wird vom Gerät gesteuert, Werte hierzu siehe Kap. 19 „Technische Kennwerte“ ab Seite 82.

Es wird ein Spannungsabfall erzeugt, der dem Erdungswiderstand proportional ist.

und Strom IE berechnet, wobei UE zwischen Erder und

und des Außenleiters L dann im Messergebnis

Messung mit oder ohne Erderspannung in Abhängigkeit von der Parametereingabe bzw. Wahl der Anschlussart:

RANGE Anschluss Messfunktionen

xx Ω / xx kΩ

10 Ω / UE *

xx Ω / xx kΩ *

* dieser Parameter führt zur automatischen Einstellung auf Sondenanschluss

keine Sondenmessung keine Messung U

Sondenmessung aktiviert U

wird gemessen

Sondenmessung aktiviert keine Messung U

Zangenmessung aktiviert keine Messung U

Messverfahren mit Unterdrückung der RCD-Auslösung (netzbetriebene Erdungsmessung)

Die Prüfgeräte PROFITEST MTECH+, PROFITEST MXTRA und SECULIFE IP ermöglichen die Messung des Erdungswiderstands in

TN-Netzen mit RCD-Schaltern vom Typ A, F und AC (10/30/100/300/500 mA Nennfehlerstrom).

Die Widerstände der Messleitung und des Messadapters werden bei der Messung automatisch kompensiert und gehen nicht in das Messergebnis ein.

Treten während der Messungen gefährliche Berührungsspannungen (> 50 V) auf, so wird die Messung abgebro-

chen und es erfolgt eine Sicherheitsabschaltung.

Der Sondenwiderstand geht nicht in das Messergebnis ein und kann maximal 50 kΩ betragen.

Grenzwerte

Der Erdungswiderstand (Erdankoppelwiderstand) wird hauptsächlich bestimmt durch die Kontaktfläche der Elektrode und der Leitfähigkeit des umgebenden Erdreichs.

Der geforderte Grenzwert hängt von der Netzform und dessen

Abschaltbedingungen unter Berücksichtigung der maximalen Die Sonde ist Teil des Messkreises und kann nach VDE 0413 einen Strom bis maximal 3,5 mA führen.

Berührungsspannung ab.

Beurteilung der Messwerte

Aus der Tabelle 2 auf Seite 88 können Sie die Widerstandswerte

ermitteln, die unter Berücksichtigung des maximalen Gebrauchs-

fehlers des Gerätes (bei Nenngebrauchsbedingungen) höchstens

angezeigt werden dürfen, um einen geforderten Erdungswider-

stand nicht zu überschreiten. Zwischenwerte können interpoliert

werden.

30 GMC-I Messtechnik GmbH

10.1 Erdungswiderstandsmessung – netzbetrieben

Hinweis

Folgende drei Messarten bzw. Anschlüsse sind möglich:

• 2-Pol-Messung über 2-Pol-Adapter

• 2-Pol-Messung über Schukostecker (nicht im IT-Netz möglich)

• 3-Pol-Messung über 2-Pol-Adapter und Sonde

• selektive Messung: 2-Pol-Messung mit Sonde und Zangenstromsensor

Bild links: Messadapter 2-

polig zum Abtasten der Messstellen PE und L

Bild rechts alternativ kann der

Messadapter PRO-Schuko verwendet werden

Messfunktion wählen

Betriebsart wählen

10.2 Erdungswiderstandsmessung – batteriebetrieben „Akkubetrieb“ (nur MPRO & MXTRA)

Folgende fünf Messarten bzw. Anschlüsse sind möglich:

• 3-Pol-Messung über Adapter PRO-RE

• 4-Pol-Messung über Adapter PRO-RE

• selektive Messung mit Zange (4-Pol-Messung)

über Adapter PRO-RE

• 2-Zangen-Messung über Adapter PRO-RE/2

• Bestimmung des spezifischen Widerstandes

über Adapter PRO-RE

Bild rechts: Adapter PRO-RE zum

Anschluss von Erder, Ersatzerder, Sonde und Hilfssonde an das Prüfgerät für 3-/4-Pol-Messung, selektive Messung und spezifische Widerstandsmessung

Bild rechts: Messadapter PRO-RE/2 als Zube-

hör zum Anschluss der Generatorzange E-Clip 2 für die 2-Zangenbzw. Erdschleifenwiderstandsmessung.

Die gewählte Betriebsart erscheint invers dargestellt: weiße Schrift mains~ auf schwarzem Hintergrund.

Messart batteriebetrieben „Akkubetrieb“ nicht möglich: Bei zur Betriebsart nicht passendem

Anschluss wird die nebenstehende Fehlermeldung eingeblendet.

Sonderfall manuelle Messbereichswahl (Prüfstromauswahl)

(R ≠ AUTO, R = 10 kΩ (4 mA), 1 kΩ (40 mA), 100 Ω (0,4 A), 10 Ω (3,7 ... 7 A), 10 Ω/U

Bei manueller Bereichswahl ist darauf zu achten, dass die Genauigkeitsangaben erst ab 5% vom Bereichsendwert gelten (außer 10Ω-Bereich; separate Angabe für kleine Werte).

)

Parameter einstellen

❏ Messbereich: AUTO,

10 kΩ (4 mA), 1 kΩ (40 mA), 100 Ω (0,4 A), 10 Ω (> 3,7 A) Bei Anlagen mit RCD-Schutzschalter muss der Widerstand bzw. der Prüfstrom so gewählt werden, dass dieser unterhalb des Auslösestroms (½ I

❏ Berührungsspannung: UL < 25 V, < 50 V, < 65 V, frei einstellbare

Spannung siehe Kap. 5.7

❏ Wandlerübersetzung: in Abhänigkeit vom eingesetzten Zangen-

stromsensor

❏ Anschlussart: 2-Pol-Adapter, 2-Pol-Adapter + Sonde,

2-Pol-Adapter + Zange

❏ Netzform: TN oder TT ❏ Kurvenform Prüfstrom

Sinnvolle Parameter für die jeweilige Messart bzw. Anschlussart siehe Kapitel 10.4 bis Kapitel 10.6.

ΔN

) liegt.

Messungen durchführen

Siehe Kapitel 10.4 bis Kapitel 10.6.

Messfunktion wählen

Betriebsart wählen

Die gewählte Betriebsart erscheint invers dargestellt: weißes Akkusymbol auf schwarzem Hintergrund.

Messart netzbetrieben nicht möglich: Bei zur Betriebsart nicht passendem Anschluss wird die nebenstehende Fehlermeldung eingeblendet.

Parameter einstellen

❏ Messbereich: AUTO, 50 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω ❏ Wandlerübersetzung Zangenstromsensor:

1:1 (1V/A,) 1:10 (100mV/A), 1:100 (10mV/A), 1:1000 (1mV/A)

❏ Anschlussart: 3-polig, 4-polig, selektiv, 2-Zangen, ❏ Abstand d (für Messung

Sinnvolle Parameter für die jeweilige Messart bzw. Anschlussart siehe Kapitel 10.7 bis Kapitel 10.11.

): xx m

(Rho)

Messungen durchführen

Siehe Kapitel 10.7 bis Kapitel 10.11.

GMC-I Messtechnik GmbH 31

10.3 Erdungswiderstand netzbetrieben – 2-Pol-Messung mit 2-Pol-Adapter oder länderspezifischem Stecker (Schuko) ohne Sonde

Limit / Grenzwert:

RE > Limit / Grenzwert

UL ⏐ R

Legende

Betriebserde

Erdungswiderstand

Innenwiderstand

Erdungswiderstand durch Systeme des Potenzialaus-

gleichs

Sondenwiderstand

PAS Potenzialausgleichsschiene RE Gesamterdungswiderstand (R

In den Fällen, in denen es nicht möglich ist eine Sonde zu setzen, können Sie den Erdungswiderstand überschlägig durch eine „Erderschleifenwiderstandsmessung“ ohne Sonde ermitteln.

Die Messung wird genauso ausgeführt wie im Kap. 10.4 „Erdungswiderstandsmessung netzbetrieben – 3-Pol-Messung: 2-Pol-Adapter mit Sonde“ ab Seite 33 beschrieben. An der Sondenanschlussbuchse (17) ist jedoch keine Sonde angeschlossen.

Der bei dieser Messmethode gemessene Widerstandwert R enthält auch die Widerstandswerte des Betriebserders R des Außenleiters L. Zur Ermittlung des Erdungswiderstandes sind diese beiden Werte vom gemessenen Wert abzuziehen.

Legt man gleiche Leiterquerschnitte (Außenleiter L und Neutralleiter N) zugrunde, so ist der Widerstand des Außenleiters halb so groß wie die Netzimpedanz Z Die Netzimpedanz können Sie, wie im Kap. 9 ab Seite 28

L-N

beschrieben, messen. Der Betriebserder RB darf gemäß DIN VDE 0100 „0 Ω bis 2 Ω“ betragen.

//RE2//Wasserleitung)

und

(Außenleiter + Neutralleiter).

ESchl

Parameter einstellen

❏ Messbereich: AUTO, 10 kΩ (4 mA), 1 kΩ (40 mA), 100 Ω (0,4 A),

10 Ω (3,7 ... 7 A). Bei Anlagen mit RCD-Schutzschalter muss der Widerstand bzw. der Prüfstrom so gewählt werden, dass dieser unterhalb des Auslösestroms (½ I

ΔN

) liegt.

❏ Anschlussart: 2-Pol-Adapter ❏ Berührungsspannung: UL < 25 V, < 50 V, < 65 V ❏ Wellenform Prüfstrom: Sinus (Vollwelle), 15 mA-Sinus (Vollwelle),

DC-Offset und positive Halbwelle

❏ Netzform: TN/TT, IT ❏ Wandlerübersetzung: hier ohne Bedeutung

Messung starten

1) Messung: Z

2) Messung: Z

3) Berechnung: RE1 entspricht Z

entspricht Ri = 2 · R

entspricht R

L-P E

ESchl

L-P E

– 1/2 · Z

; für RB = 0

L-N

Bei der Berechnung des Erdungswiderstandes ist es sinnvoll den Widerstandswert der Betriebserde R da dieser Wert im Allgemeinen nicht bekannt ist.

nicht zu berücksichtigen,

Der berechnete Widerstandswert beinhaltet dann als Sicherheitszuschlag den Widerstand der Betriebserde.

In der Parameterauswahl werden die Schritte 1) bis 3) vom Prüfgerät automatisch durchgeführt.

Messfunktion wählen

Betriebsart wählen

32 GMC-I Messtechnik GmbH

10.4 Erdungswiderstandsmessung netzbetrieben – 3-Pol-Messung: 2-Pol-Adapter mit Sonde

Hinweis

Sonde

---------------=





Limit / Grenzwert:

RE > Limit / Grenzwert

UL ⏐ R

Legende

Betriebserder

Erdungswiderstand

Erdungswiderstand durch Systeme des Potenzialaus-

gleichs

Sondenwiderstand

PAS Potenzialausgleichsschiene RE Gesamterdungswiderstand (R

Messung R

//RE2//Wasserleitung)

Messfunktion wählen

Betriebsart wählen

Parameter einstellen

❏ Messbereich: AUTO,

10 kΩ (4 mA), 1 kΩ (40 mA), 100 Ω (0,4 A), 10 Ω (3,7 ... 7 A) Bei Anlagen mit RCD-Schutzschalter muss der Widerstand bzw. der Prüfstrom so gewählt werden, dass dieser unterhalb des Auslösestroms (½ IΔN) liegt.

❏ Anschlussart: 2-Pol-Adapter + Sonde ❏ Berührungsspannung: UL < 25 V, < 50 V, < 65 V, frei einstellbare

Spannung siehe Kap. 5.7

❏ Wellenform Prüfstrom:

Sinus (Vollwelle), 15 mA-Sinus (Vollwelle), DC-Offset und positive Halbwelle

❏ Netzform: TN/TT, IT ❏ Wandlerübersetzung: hier ohne Bedeutung

Anschluss

Angeschlossen werden: 2-Pol-Adapter und Sonde

GMC-I Messtechnik GmbH 33

Messung starten

Bei falschem Anschluss des 2-PolAdapters wird folgendes Diagramm eingeblendet.

10.5 Erdungswiderstandsmessung netzbetrieben – Messen der Erderspannung (Funktion UE)

Hinweis

UNR

⋅

ESchl

-------------------=

Limit / Grenzwert:

RE > Limit / Grenzwert

UL ⏐ R

Diese Messung ist nur mit Sonde möglich, siehe Kap. 10.4. Die Erderspannung U dem Erderanschluss und der Bezugserde auftritt, wenn zwischen

ist die Spannung die am Erder zwischen

Außenleiter und Erder ein Kurzschluss auftritt. Die Ermittlung der Erderspannung ist in der Schweizer Norm NIV/NIN SEV 1000 vorgeschrieben.

Messverfahren

Zur Ermittlung der Erderspannung misst das Gerät zunächst den Erder-Schleifenwiderstand R Erdungswiderstand R errechnet daraus nach der Formel

. Das Gerät speichert beide Messwerte,

, unmittelbar danach den

ESchl

die Erderspannung und zeigt sie im Anzeigefeld an.

Messfunktion wählen

Betriebsart wählen Messbereich wählen

Parameter einstellen

❏ Messbereich: 10 Ω / U ❏ Anschlussart: 2-Pol-Adapter + Sonde ❏ Berührungsspannung: UL < 25 V, < 50 V, < 65 V, frei einstellbare

Spannung siehe Kap. 5.7

❏ Wellenform Prüfstrom: hier nur Sinus (Vollwelle) ! ❏ Netzform: TN/TT, IT ❏ Wandlerübersetzung: hier ohne Bedeutung

Messung starten

Anschluss

Bei falschem Anschluss des 2-PolAdapters wird folgendes Diagramm

Angeschlossen werden: 2-Pol-Adapter und Sonde

34 GMC-I Messtechnik GmbH

eingeblendet.

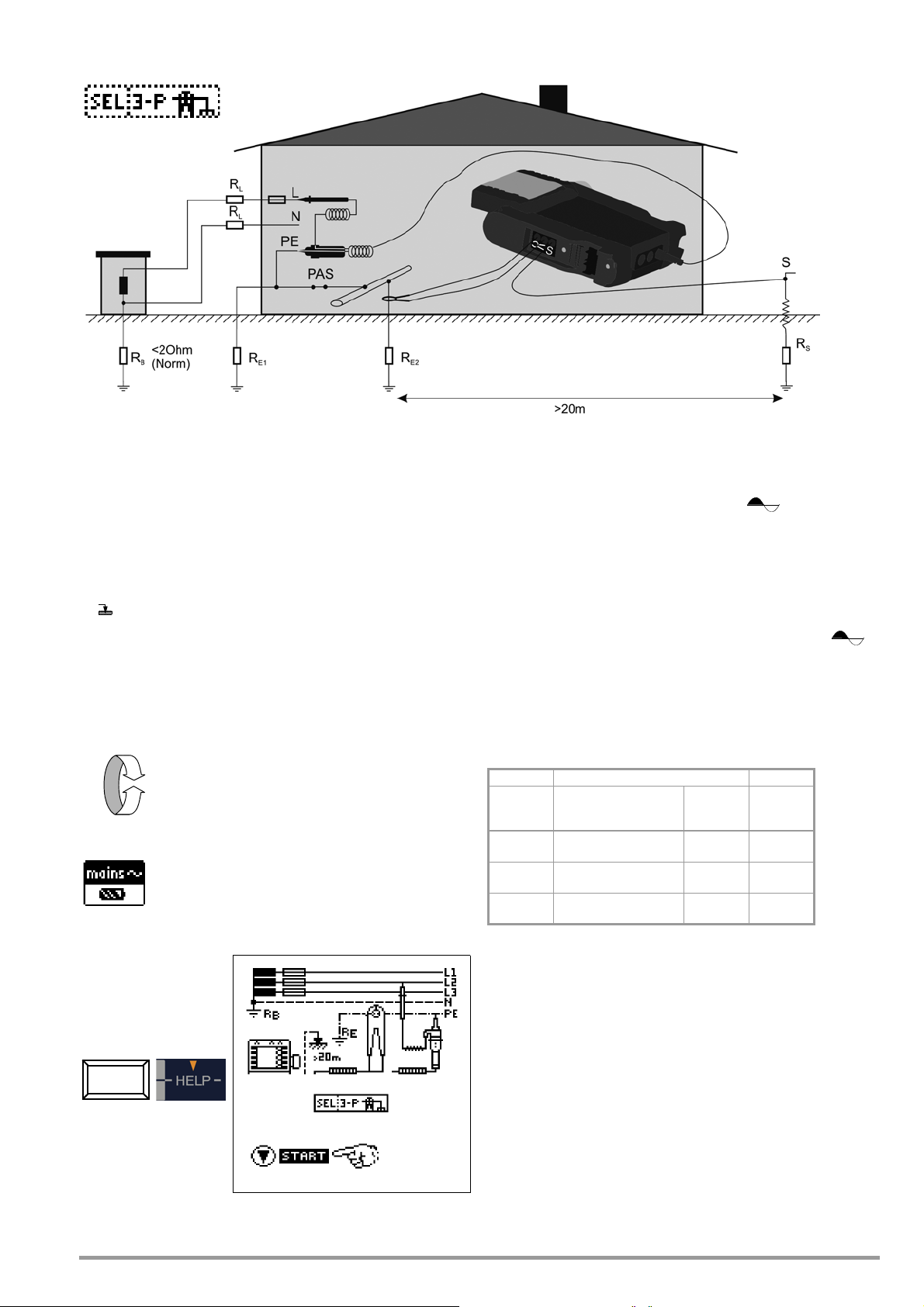

10.6 Erdungswiderstandsmessung netzbetrieben – Selektive Erdungswiderstandsmessung mit Zangenstromsensor als Zubehör

Sonde

Zange

---------------





Alternativ zur klassischen Messmethode kann auch eine Messung mit Zangenstromsensor durchgeführt werden.

Legende

Betriebserde

Erdungswiderstand

Leitungswiderstand

Erdungswiderstand durch Systeme des Potenzialaus-

gleichs

Sondenwiderstand

PAS Potenzialausgleichsschiene RE Gesamterdungswiderstand (R

Messung ohne Zange: RE = RE1 // R

// RE2 // Wasserleitung)

Messung mit Zange: RE = RE2 =

Messfunktion wählen

Betriebsart wählen

Parameter einstellen am Prüfgerät

❏ Messbereich (Prüfstromauswahl):

1 kΩ (40 mA), 100 Ω (0,4 A), 10 Ω (3,7 ... 7 A) Bei Anlagen mit RCD-Schutzschalter kann die Funktion DC-Offset und positive Halbwelle (DC + ) gewählt werden (nur im Bereich 10 Ω und nur mit METRAFLEX P300).

❏ Anschlussart: 2-Pol-Adapter + Zange

nach Parameterauswahl: automatische Einstellung auf Messbereich 10 Ω und Wandlerübersetzung 1 V/A bzw. 1000 mV/A

❏ Berührungsspannung: UL < 25 V, < 50 V, < 65 V, frei einstellbare

Spannung siehe Kap. 5.7

❏ Wellenform Prüfstrom:

Sinus (Vollwelle), DC-Offset und positive Halbwelle (DC + )

❏ Netzform: TN/TT, IT ❏ Wandlerübersetzung Zangenstromsenor: siehe Tabelle unten

Parameter einstellen am Zangenstromsensor

❏ Messbereich Zangenstromsenor: siehe Tabelle unten

Messbereich am Zangenstromsensor wählen

Prüfgerät Zange METRAFLEX P300 Prüfgerät

Parameter

Wandler-

übersetzung

1:1

1 V / A

1:10

100 mV / A

1:100

10 mV / A

Schalter Mess-

bereich

3 A (1 V/A) 3 A

30 A (100 mV/A) 30 A 5 ... 999 mA

300 A (10 mV/A) 300 A 0,05 ... 10 A

Mess-

bereich

0,5 ... 100

Anschluss

Wichtige Hinweise für den Einsatz des Zangenstromsensors

• Verwenden Sie für diese Messung ausschließlich den Zangen-

stromsensor METRAFLEX P300 oder die Z3512A.

• Lesen und beachten Sie unbedingt die Bedienungsanleitung

zum Zangenstromsensor METRAFLEX P300 und die darin beschriebenen Sicherheitshinweise.

• Beachten Sie unbedingt die Stromrichtung, siehe Pfeil auf dem

Zangenstromsensor.

• Betreiben Sie die Zange fest angeschlossen. Der Sensor darf

während der Messung nicht bewegt werden.

• Der Zangenstromsensor darf nur bei ausreichendem Abstand

von starken Fremdfeldern eingesetzt werden.

• Untersuchen Sie vor dem Einsatz immer das Elektronikge-

häuse, das Verbindungskabel und den flexiblen Stromsensor auf Beschädigungen.

Angeschlossen werden: 2-Pol-Adapter, Zange und Sonde

GMC-I Messtechnik GmbH 35

• Zur Vermeidung von elektrischem Schlag halten Sie die MET-

Hinweis

RAFLEX sauber und frei von Verschmutzung der Oberfläche.

• Stellen Sie sicher, dass vor Verwendung der flexible Stromsensor, das Verbindungskabel und das Elektronikgehäuse trocken sind.

Messung starten

Sofern Sie die Wandlerübersetzung im Prüfgerät verändert haben, wird ein Popup-Fenster mit dem Hinweis eingeblendet, diese neue Einstellung auch am angeschlossenen Zangenstromsensor vorzunehmen.

i: Hinweis auf aktuell eingestellte Wandler

ü-

bersetzung im Prüfgerät.

RE RE

Vergleichswert

: selektiver Erdungswiderstand über Zange gemessen

Zange

: Gesamt-Erdungswiderstand über Sonde gemessen,

Sonde

Bei falschem Anschluss des 2-PolAdapters wird folgendes Diagramm eingeblendet.

36 GMC-I Messtechnik GmbH

10.7 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – 3-polig (nur MPRO & MXTRA)

Hinweis

PROFITEST MPRO, PROFITEST MXTRA

≥ 20 m ≥ 20 m

SHESE

Dreileiterverfahren

Um Nebenschlüsse zu vermeiden müssen die Messleitungen gut isoliert sein. Die Messleitungen sollten sich nicht kreuzen oder über lange Strecken parallel laufen, um den Einfluss von Verkopplungen auf ein Mindestmaß zu begrenzen.

Messfunktion wählen

Betriebsart wählen

Die gewählte Betriebsart erscheint invers dargestellt: weißes Akkusymbol auf schwarzem Hintergrund.

Parameter einstellen

❏ Messbereich: AUTO, 50 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω ❏ Anschlussart: 3-polig ❏ Wandlerübersetzung: hier ohne Bedeutung ❏ Abstand d (für Messung

): hier ohne Bedeutung

Messung des Erdungswiderstandes nach dem Dreileiterverfahren

Anschluss

➭ Setzen Sie die Spieße für Sonde und Hilfserder in mindestens

20 m bzw. 40 m Entfernung vom Erder, siehe Bild oben.

➭ Stellen Sie sicher, dass nicht zu hohe Übergangswiderstände

zwischen Sonde und Erdreich vorliegen.

➭ Montieren Sie den Adapter PRO-RE (Z501S) auf den Prüfstecker. ➭ Schließen Sie die Sonde, Hilfserder und Erder über die 4-mm-

Bananenbuchsen des Adapters PRO-RE an. Achten Sie hierbei auf die Beschriftung der Bananenbuchsen! Der Anschluss ES/P1 bleibt frei.

Messung starten

Der Widerstand der Messleitung zum Erder geht unmittelbar in das Messergebnis ein.

Um den Fehler, der durch den Widerstand der Messleitung verursacht wird, möglichst klein zu halten, sollten Sie bei diesem Messverfahren eine kurze Verbindungsleitung zwischen Erder und Anschluss „E“ mit großem Querschnitt verwenden.

GMC-I Messtechnik GmbH 37

10.8 Erdungswiderstandsmessung batteriebetrieben

Hinweis

PROFITEST MPRO, PROFITEST MXTRA

SHESE

≥ 20 m ≥ 20 m

Vierleiterverfahren

„Akkubetrieb“

– 4-polig (nur MPRO & MXTRA)

Messfunktion wählen

Betriebsart wählen

Das Vierleiterverfahren wird eingesetzt bei einem hohen Zuleitungswiderstand vom Erder zum Geräteanschluss.

Bei dieser Schaltung wird der Widerstand der Zuleitung vom Erder zur Klemme „E“ des Gerätes nicht mitgemessen.

Bild 10.8.1 Messung des Erdungswiderstandes nach dem

Vierleiterverfahren

Anschluss

Die gewählte Betriebsart erscheint invers dargestellt: weißes Akkusymbol auf schwarzem Hintergrund.

Parameter einstellen

❏ Messbereich: AUTO, 50 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω ❏ Anschlussart: 4-polig ❏ Wandlerübersetzung: hier ohne Bedeutung ❏ Abstand d (für Messung

): hier ohne Bedeutung

Messung starten

Spannungstrichter

Über die geeigneten Standorte von Sonde und Hilfserder erhalten Sie Aufschluss, wenn Sie den Verlauf von Spannung bzw. Ausbreitungswiderstand im Erdreich beachten.

Der vom Erdungsmessgerät über Erder und Hilfserder geschickte Messstrom erzeugt um den Erder und den Hilfserder eine Potenti-

➭ Setzen Sie die Spieße für Sonde und Hilfserder in mindestens

20 m bzw. 40 m Entfernung vom Erder, siehe Bild oben.

➭ Stellen Sie sicher, dass nicht zu hohe Übergangswiderstände

zwischen Sonde und Erdreich vorliegen.

➭ Montieren Sie den Adapter PRO-RE (Z501S) auf den Prüfstecker. ➭ Schließen Sie die Sonden, Hilfserder und Erder über die 4-

mm-Bananenbuchsen des Adapters PRO-RE an. Achten Sie hierbei auf die Beschriftung der Bananenbuchsen!

Der Erder wird beim Vierleiterverfahren mit zwei getrennten Messleitungen mit den Klemmen „E“ bzw. „ES“ verbunden, die Sonde an die Klemme „S“ und der Hilfserder an die Klemme „H“ angeschlossen.

38 GMC-I Messtechnik GmbH

alverteilung in Form eines Spannungstrichters (vgl. Bild 10.8.3 Seite 39). Analog zur Spannungsverteilung verläuft die Widerstandsverteilung.

Die Ausbreitungswiderstände von Erder und Hilfserder sind in der Regel unterschiedlich. Die beiden Spannungs- bzw. Widerstandstrichter sind deshalb nicht symmetrisch.

Ausbreitungswiderstand von Erdern kleiner Ausdehnung

Für das richtige Erfassen des Ausbreitungswiderstandes von Erdern ist die Anordnung der Sonde und Hilfserder sehr wesentlich. Die Sonde muss zwischen Erder und Hilfserder in der sogenannten neutralen Zone (Bezugserde) eingesetzt werden (vgl. Bild

10.8.2 Seite 39). Die Spannungs- bzw. Widerstandskurve verläuft deshalb innerhalb der neutralen Zone nahezu horizontal.

Für die Wahl der geeigneten Sonden- und Hilfserderwiderstände verfahren Sie wie folgt:

➭ Hilfserder in einem Abstand von ca. 40 m vom Erder einschla-

gen.

➭ Sonde in der Mitte der Verbindungslinie Erder – Hilfserder ein-

d = Abstand Erder - Hilfserder E= Erder H = Hilfserder I = Messstrom K = neutrale Zone (Bezugserde) UE= Erdungsspannung RE= UE / I = Erdungswiderstand

Φ = Potential

E = Erderstandort H = Hilfserderstandort S = Sondenstandort

Kurve I (KI) Kurve II (KII)

mWmW

5 10 15 20 25 30 40 60 80

100

0,9 1,28 1,62 1,82 1,99 2,12 2,36 2,84 3,68

200

10 20 40 60

80 100 120 140 160 200

0,8 0,98 1,60 1,82 2,00 2,05 2,13 2,44 2,80

100

S1, S2 = Wendepunkte KI = Kurve I KII = Kurve II

K II

10 20 30 40 50 60 70 80 90 100 m KI 20 40 60 80 100 120 140 160 180 200 m KII

A/H

A/E

0 0

S HESE

setzen und den Erdungswiderstand bestimmen.

➭ Sondenabstand 2 … 3 m in Richtung Erder, dann 2 … 3m in

Richtung Hilfserder gegenüber dem ursprünglichen Standort verändern und Erdungswiderstand messen.

Ergeben die 3 Messungen den gleichen Messwert, dann ist dies der gesuchte Erdungswiderstand. Die Sonde befindet sich in der neutralen Zone.

Sind die drei Messwerte für den Erdungswiderstand jedoch voneinander abweichend, dann befindet sich der Sondenstandort entweder nicht in der neutralen Zone oder die Spannungs- bzw. Widerstandskurve verläuft im Sondeneinstechpunkt nicht horizontal.

Bild 10.8.2 Spannungsverlauf im homogenen Erdreich

zwischen Erder E und Hilfserder H

Richtige Messergebnisse können in solchen Fällen entweder durch Vergrößern des Abstandes Hilfserder – Erder oder durch Versetzen der Sonde auf der Mittelsenkrechten zwischen Hilfserder und Erder (vgl. Bild 10.8.3) erreicht werden. Durch Versetzen der Sonde auf der Mittelsenkrechten wandert der Sondenpunkt aus dem Einflussbereich der beiden Spannungstrichter von Erder und Hilfserder heraus.

➭ Der Hilfserder H wird im größtmöglichen Abstand von der Er-

dungsanlage eingesetzt.

➭ Mit der Sonde tastet man in gleich großen Schritten den Be-

reich zwischen Erder und Hilfserder ab (Schrittweite ca. 5 m).

➭ Die gemessenen Widerstände werden tabellarisch und an-

schließend grafisch, wie in Bild 10.8.4 dargestellt aufgetragen (Kurve I).

Legt man durch den Wendepunkt S1 eine Parallele zur Abszisse, so teilt diese Linie die Widerstandskurve in zwei Teile. Der untere Teil ergibt, an der Ordinate gemessen, den gesuchten Ausbreitungswiderstand des Erders R Ausbreitungswiderstand des Hilfserders R Der Ausbreitungswiderstand des Hilfserders soll bei einer derarti-

; der obere Wert ist der

A/E

A/H

gen Messanordnung kleiner sein als das 100-fache des Ausbreitungswiderstandes des Erders.

Bei Widerstandskurven ohne ausgeprägten horizontalen Bereich sollte die Messung mit verändertem Standort des Hilfserders kontrolliert werden. Diese weitere Widerstandskurve ist mit geänderten Abszissen-Maßstab so in das erste Diagramm einzutragen, dass beide Hilfserderstandorte zusammenfallen. Mit dem Wendepunkt S2 kann der zuerst ermittelte Ausbreitungswiderstand kontrolliert werden Bild 10.8.4.

Hinweise für Messungen im ungünstigen Gelände

In sehr ungünstigem Gelände (z. B. Sandboden nach längerer Trockenperiode) können durch Begießen der Erde um Hilfserder und Sonde mit Soda- oder Salzwasser der Hilfserder- und Sondenwiderstand auf zulässige Werte verringert werden. Reicht diese Maßnahme noch nicht aus, dann können zum Hilfserder mehrere Erdspieße parallel geschaltet werden.

Im gebirgigen Gelände oder bei sehr steinigem Untergrund, wo das Einschlagen von Erdspießen nicht möglich ist, können auch Drahtgitter mit 1 cm Maschenweite und ca. 2 m det werden. Diese Gitter sind flach auf den Boden zu legen, mit Soda- oder Salzwasser zu übergießen und eventuell mit feuchten, erdgefüllten Säcken zu beschweren.

Fläche verwen-

Bild 10.8.3 Sondenabstand S außerhalb der sich überschneidenden

Spannungstrichter auf der Mittelsenkrechten zwischen Erder E und Hilfserder H

Ausbreitungswiderstand von Erdungsanlagen größerer Ausdehnung

Für das Messen ausgedehnter Erdungsanlagen sind wesentlich größere Abstände zu Sonde und Hilfserder erforderlich; man rechnet hier mit dem 2,5- bzw. 5-fachen Wert der größten Diagonale der Erdungsanlage. Solche ausgedehnten Erdungsanlagen weisen oft Ausbreitungswiderstände in der Größenordnung von nur einigen Ohm und weniger auf, so dass es besonders wichtig ist, die Messsonde in der neutralen Zone einzusetzen. Die Richtung für Sonde und Hilfserder sollten Sie im rechten Winkel zur größten Längenausdehnung der Erdungsanlage wählen. Der Ausbreitungswiderstand muss klein gehalten werden; notfalls müssen dazu mehrere Erdspieße verwendet (Abstand 1 … 2m) und untereinander verbunden werden.

In der Praxis lassen sich große Messabstände wegen Geländeschwierigkeiten jedoch oft nicht erreichen. In diesem Fall verfahren Sie wie in Bild 10.8.4 dargestellt.

GMC-I Messtechnik GmbH 39

Bild 10.8.4 Messen des Erdungswiderstandes einer ausgedehnten

Erdungsanlage

10.9 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – selektiv (4-polig)

Hinweis

PROFITEST MPRO, PROFITEST MXTRA

mit Zangenstromsensor sowie Messadapter PRO-RE als Zubehör (nur MPRO & MXTRA)

Allgemeines

Parameter einstellen am Prüfgerät

❏ Messbereich: 200 Ω

Bei Umschaltung auf selektive Messung, wird automatisch auf den Messbereich AUTO umgeschaltet, wenn ein Messbereich größer als 200 Ω eingestellt war.

❏ Anschlussart: selektiv ❏ Wandlerübersetzung Zangenstromsensor:

1:1 (1V/A,) 1:10 (100mV/A), 1:100 (10mV/A)

❏ Abstand d (für Messung ρ

Parameter einstellen am Zangenstromsensor

❏ Messbereich Zangenstromsenor: siehe Tabelle unten

Messbereich am Zangenstromsensor wählen

In Anlagen mit mehreren parallel geschalteten Erdern wird bei Messungen des Erdungswiderstandes der Gesamtwiderstand der Erdungsanlage gemessen.

Bei der Messung werden zwei Erdspieße (Hilfserder und Sonde) gesetzt. Der Messstrom wird zwischen Erder und Hilfserder eingespeist und der Spannungsfall zwischen Erder und Sonde gemessen.

Die Stromzange wird um den zu messenden Erder gelegt und damit nur der Teil des Messstromes gemessen, der tatsächlich durch den Erder fließt.

Prüfgerät Zange Z3512A

Parameter

Wandler-

übersetzung

1:1

1 V / A

1:10

100 mV / A

1:100

10 mV / A

10 A / x 10 10 A

100 A / x 100 100 A

Wichtige Hinweise für den Einsatz des Zangenstromsensors

Anschluss

➭ Setzen Sie die Spieße für Sonde und Hilfserder in mindestens

20 m bzw. 40 m Entfernung vom Erder, siehe Bild oben.

➭ Stellen Sie sicher, dass nicht zu hohe Übergangswiderstände

zwischen Sonde und Erdreich vorliegen.

➭ Montieren Sie den Adapter PRO-RE (Z501S) auf den Prüfstecker. ➭ Schließen Sie die Sonden, Hilfserder und Erder über die 4-

mm-Bananenbuchsen des Adapters PRO-RE an. Achten Sie hierbei auf die Beschriftung der Bananenbuchsen!

➭ Schließen Sie den Zangenstromsensor Z3512A an die Buchsen

(15) und (16) am Prüfgerät an.

➭ Fixieren Sie den Zangenstromsensor auf dem Erder.

• Verwenden Sie für diese Messung ausschließlich den Zangenstromsensor Z3512A.

• Betreiben Sie die Zange fest angeschlossen. Der Sensor darf während der Messung nicht bewegt werden.

• Der Zangenstromsensor darf nur bei ausreichendem Abstand von starken Fremdfeldern eingesetzt werden.

• Achten Sie darauf, dass die Anschlussleitung des Zangenstromsensors möglichst getrennt von den Sondenleitungen verlegt ist.

Messung starten

): hier ohne Bedeutung

Schalter Mess-

1 A / x 1 1 A

bereich

Messfunktion wählen

Betriebsart wählen

Die gewählte Betriebsart erscheint invers dargestellt: weißes Akkusymbol auf schwarzem Hintergrund.

40 GMC-I Messtechnik GmbH

10.10 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – Erdschleifenmessung

Hinweis

PROFITEST MPRO, PROFITEST MXTRA

(mit Zangenstromsensor und -wandler sowie Messadapter PRO-RE/2 als Zubehör) (nur MPRO & MXTRA)

Methode 2-Zangen-Messung

Messfunktion wählen

Betriebsart wählen

Die gewählte Betriebsart erscheint invers dargestellt: weißes Akkusymbol auf schwarzem Hintergrund.

Parameter einstellen am Prüfgerät

❏ Messbereich: hier generell AUTO

Bei Umschaltung auf 2-Zangen-Messung wird automa-

Bei Erdungsanlagen, die aus mehreren miteinander verbundenen Erdern(R1...Rx) bestehen, kann der Erdungswiderstand eines einzelnen Erders(Rx) mithilfe von 2 Stromzangen ermittelt werden, ohne Rx abzutrennen oder Spieße zu setzen.

Diese Messmethode eignet sich besonders bei Gebäuden oder Anlagen, bei denen Sonden und Hilfserder nicht gesetzt werden können oder Erder nicht aufgetrennt werden dürfen.

Darüber hinaus wird diese „spießlose“ Messung als eine von drei Messungen an Blitzschutzsystemen durchgeführt, um zu Prüfen, ob Ströme abgeleitet werden können.

Bild rechts: Messadapter PRO-RE/2 als Zubehör zum Anschluss der Generatorstromzange E-Clip 2

❏ Anschlussart: 2-Zangen ❏ Wandlerübersetzung Zangenstromsensor:

❏ Abstand d (für Messung

Parameter einstellen am Zangenstromsensor

❏ Messbereich Zangenstromsenor: siehe Tabelle unten

Messbereich am Zangenstromsensor wählen

übersetzung

tisch in den Bereich AUTO geschaltet. Dieser Bereich ist dann nicht veränderbar!

1:1 (1V/A), 1:10 (100mV/A), 1:100 (10mV/A)

Prüfgerät Zange Z3512A

Parameter

Wandler-

1:1

1 V / A

1:10

100 mV / A

1:100

10 mV / A

Schalter Mess-

1 A / x 1 1 A

10 A / x 10 10 A

100 A / x 100 100 A

): hier ohne Bedeutung

bereich

Anschluss

➭ Sonden und Hilfserder brauchen nicht gesetzt werden. ➭ Das Auftrennen des Erders entfällt ebenfalls.

Montieren Sie den

➭

Schließen Sie die die 4-mm-Sicherheitsstecker des Adapters PRO-RE/2 an.

➭ Schließen Sie den Zangenstromsensor Z3512A an die Buchsen

(15) und (16) am Prüfgerät an.

➭ Fixieren Sie die 2 Zangen an einem Erder (Erdspieß) in unter-

schiedlichen Höhen mit einem Abstand größer oder gleich 30 cm.

Adapter PRO-RE/2 (Z502T)

auf den Prüfstecker.

Generatorzange (Zangenstromwandler) E-Clip 2

über

Wichtige Hinweise für den Einsatz des Zangenstromsensors

• Verwenden Sie für diese Messung ausschließlich den Zangenstromsensor Z3512A.

• Betreiben Sie die Zange fest angeschlossen. Der Sensor darf während der Messung nicht bewegt werden.

• Der Zangenstromsensor darf nur bei ausreichendem Abstand von starken Fremdfeldern eingesetzt werden.

• Achten Sie darauf, dass die Anschlussleitungen der 2 Zangen möglichst getrennt voneinander verlegt sind.

Messung starten

GMC-I Messtechnik GmbH 41

10.11

Hinweis

ES ESH

dd d

Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – Messung des spezifischen Erdungswiderstands ρ (nur MPRO & MXTRA)

Allgemeines

Messfunktion wählen

Betriebsart wählen

Die gewählte Betriebsart erscheint invers dargestellt: weißes Akkusymbol auf schwarzem Hintergrund.

Messung des spezifischen Erdwiderstandes

Die Bestimmung des spezifischen Erdungswiderstands ist zur Planung von Erdungsanlagen erforderlich. Hierbei sollen verlässliche Werte ermittelt werden, die selbst schlechteste Bedingungen berücksichtigen, siehe „Geologische Auswertung“ auf Seite 43.

Maßgebend für die Größe des Ausbreitungswiderstandes eines Erders ist der spezifische Widerstand der Erde. Dieser kann mit dem PROFITEST MASTER nach der Methode von Wenner gemessen werden.

Im Abstand d werden in gerader Linie vier möglichst lange Erdspieße in den Boden getrieben und mit dem Erdungsmessgerät verbunden, siehe Bild oben. Die übliche Länge der Erdspieße ist 30 bis 50 cm; bei schlechtleitendem Erdreich (Sandboden etc.) können längere Erdspieße verwendet werden. Die Einschlagtiefe der Erdspieße darf höchstens 1/20 des Abstandes d betragen.

Es besteht die Gefahr von Fehlmessungen, wenn parallel zur Messanordnung Rohrleitungen, Kabel oder andere unterirdische metallene Leitungen verlaufen.

Der spezifische Erdwiderstand errechnet sich nach der Formel:

ρE=2π ⋅ d ⋅ R dabei ist: π = 3,1416 d = Abstand zwischen zwei Erdspießen in m R = ermittelter Widerstandswert in Ω (dieser Wert entspricht R

mit der 4-Leitermessung)

ermittelt

Parameter einstellen

❏ Messbereich: AUTO, 50 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω ❏ Anschlussart:

(Rho)

❏ Wandlerübersetzung: hier ohne Bedeutung ❏ Abstand d für Messung

: von 0,1 m bis 999 m editierbar

Messung starten

Anschluss

➭ Setzen Sie die Spieße für Sonde und Hilfserder in jeweils glei-

chem Abstand, siehe Bild oben.

➭ Stellen Sie sicher, dass nicht zu hohe Übergangswiderstände

zwischen Sonde und Erdreich vorliegen.

➭ Montieren Sie den Adapter PRO-RE (Z501S) auf den Prüfstecker. ➭ Schließen Sie die Sonden, Hilfserder und Erder über die 4-

mm-Bananenbuchsen des Adapters PRO-RE an. Achten Sie hierbei auf die Beschriftung der Bananenbuchsen!

42 GMC-I Messtechnik GmbH

Geologische Auswertung

+ρE (%)

-10

-20

-30

Jan März Mai Juli Sept Nov

2 ρ

⋅

----------

----

2 ρ

⋅

----------

D 1,13 F

⋅=

2 ρ

⋅

----------

D 1,13 F

⋅=

2 ρ

⋅

4,5 a⋅

----------

π D

⋅

--------

D 1,57 J

⋅=

Von Extremfällen abgesehen, erfasst die Messung den zu untersuchenden Boden bis zu einer Tiefe, die ungefähr gleich dem Sondenabstand d ist. Es ist also möglich, durch Variation des Sondenabstandes Aufschluss über die Schichtung des Untergrundes zu erhalten. Gut leitende Schichten (Grundwasserspiegel), in welche Erder verlegt werden sollen, lassen sich so aus einer schlecht leitenden Umgebung herausfinden.

Spezifische Erdwiderstände sind großen Schwankungen unterworfen, die verschiedene Ursachen haben können, wie Porosität, Durchfeuchtung, Lösungskonzentration von Salzen im Grundwasser und klimatische Schwankungen.

Der Verlauf des spezifischen Erdwiderstandes ρ von der Jahreszeit (der Bodentemperatur sowie dem negativen Temperaturkoeffizienten des Bodens) kann mit recht guter Annäherung durch eine Sinuskurve dargestellt werden.

in Abhängigkeit

Berechnen von Ausbreitungswiderständen

Für die geläufigen Erderformen sind in dieser Tabelle die Formeln für die Berechnung der Ausbreitungswiderstände angegeben. Für die Praxis genügen diese Faustformeln durchaus.

Nummer Erder Faustformel Hilfsgröße

1 Banderder (Strahlenerder) —

2 Staberder (Tiefenerder) —

3Ringerder

4 Maschenerder

5Plattenerder —

6 Halbkugelerder

Spezifische Erdwiderstände ρE in Abhängigkeit von der Jahreszeit ohne Beeinflussung durch Niederschläge (Eingrabtiefe des Erders < 1,5 m)

In der folgenden Tabelle sind einige typische spezifische Erdwiderstände für verschiedene Böden zusammengestellt.

Art des Erdreichs spezifischer Erdwiderstand

nasser Moorboden 8 … 60 Ackerboden, Lehm- und Ton-

boden, feuchter Kies feuchter Sandboden 200 … 600

trockener Sandboden, trockener Kies

steiniger Boden 300 … 8000 Felsen 10

[Ωm]

20 … 300

200 … 2000

… 10

Spezifischer Erdwiderstand ρE bei verschiedenen Bodenarten

Formeln zur Berechnung des Ausbreitungswiderstandes R

für verschie-

dene Erder

RA= Ausbreitungswiderstand (Ω) ρ

= Spezifischer Widerstand (Ωm)

I = Länge des Erders (m) D = Durchmesser eines Ringerders, Durchmesser der Ersatzkreisfläche

eines Maschenerders oder Durchmesser eines Halbkugelerders (m)

F = Fläche (m

nerders

a = Kantenlänge (m) einer quadratischen Erderplatte; bei Rechteckplat-

ten ist für a einzusetzen: √ eckseiten sind.

J= Inhalt (m

) der umschlossenen Fläche eines Ring- oder Masche-

bxc, wobei b und c die beiden Recht-

) eines Einzelfundamentes

GMC-I Messtechnik GmbH 43

11 Messen des Isolationswiderstandes

Achtung!

Hinweis

ISO

Spannungsform: Konstant

Prüfspannung: 50 V / 100 V / 250 V / 325 V / 500 V / 1000 V

Spannungsform: Anstieg/Rampe

Erdableitwiderstand:

xxx V*

2-Pol-Messung (Auswahl nur für Protokollierung relevant): Messungen zwischen:

Lx-PE / N-PE / L+N-PE / Lx-N / Lx-Ly / AUTO*

mit x, y = 1, 2, 3

Limit / Grenzwert:

I > I

Limit

ISO

INS

)

STOP

unterer Grenzwert:

ISO

INS

)

eingebbarer Bereich:

> 40V ... < 999 V

oberer Grenzwert:

Limit / Grenzwert:

ISO

< Limit / Grenzwert

UL ⏐ R

ISO

INS

)

Isolationswiderstände können nur an spannungsfreien Objekten gemessen werden.

11.1 Allgemein Messfunktion wählen

Anschluss

2-Pol-Adapter oder Prüfstecker

Durchbruchströme für Rampenfunktion

Grenzwerte für Durchbruchspannung

Grenzwerte für konstante Prüfspannung

Das Prüfgerät misst die Isolation immer zwischen den Kontakten L und PE. Bei Anlagen ohne RCD muss N und PE aufgetrennt werden.

Überprüfen der Messleitungen vor einer Messreihe

Vor der Isolationsmessung sollte durch Kurzschließen der Messleitungen an den Prüfspitzen überprüft werden, ob das Gerät < 1 kΩ anzeigt. Hierdurch kann ein falscher Anschluss vermieden oder eine Unterbrechung bei den Messleitungen festgestellt werden.

Parameter einstellen

* frei einstellbare Spannung siehe Kap. 5.7

Auswahl der Polung

❏ Prüfspannung

Für Messungen an empfindlichen Bauteilen sowie bei Anlagen mit spannungsbegrenzenden Bauteilen kann eine von der Nennspannung abweichende, meist niedrigere, Prüfspannung eingestellt werden.

❏ Spannungsform

Die Funktion ansteigende Prüfspannung (Rampenfunktion) „U dient zum Aufspüren von Schwachstellen in der Isolation sowie zum Ermitteln der Ansprechspannung von spannungsbegrenzenden Bauelementen. Nach Drücken der Taste ON/START, wird die Prüfspannung kontinuierlich bis zur vorgegebenen Nennspannung U sene Spannung an den Prüfspitzen. Diese fällt nach der Messung auf einen Wert unter 10 V ab, siehe Abschnitt „Messobjekt entladen“.

Die Isolationsmessung mit ansteigender Prüfspannung wird beendet:

• sobald die maximal eingestellte Prüfspannung UN erreicht wird

oder

• sobald der eingestellte Prüfstrom erreicht wird

Für U evtl. vorhandene Ansprech- bzw. Durchbruchspannung angezeigt.

erhöht. U ist die während und nach der Prüfung gemes-

und der Messwert stabil ist

(z. B. nach einem Überschlag bei der Durchbruchspannung).

wird die maximal eingestellte Prüfspannung UN oder eine

ISO

“

* Parameter AUTO siehe Kap. 5.8

44 GMC-I Messtechnik GmbH

Die Funktion konstante Prüfspannung bietet zwei Möglichkeiten:

Hinweis

• Nach kurzem Drücken der Taste ON/START wird die eingestellte Prüfspannung U R

gemessen. Sobald der Messwert stabil ist (bei hohen

ISO

Leitungskapazitäten kann die Einschwingzeit einige Sekunden

ausgegeben und der Isolationswiderstand

betragen) wird die Messung beendet und der letzte Messwert für R

und U

ISO

Prüfung gemessene Spannung an den Prüfspitzen. Diese fällt

angezeigt. U ist die während und nach der

ISO

nach der Messung auf einen Wert unter 10 V ab, siehe Abschnitt „Messobjekt entladen“.

oder

• Solange Sie die Taste ON/START drücken, wird die Prüfspannung UN ausgegeben und der Isolationswiderstand R gemessen. Lassen Sie die Taste erst los, wenn der Messwert

ISO

stabil ist (bei hohen Leitungskapazitäten kann die Einschwingzeit einige Sekunden betragen). Die während der Prüfung gemessene Spannung U entspricht dabei der Spannung U Nach Loslassen der Taste ON/START wird die Messung beendet und der letzte Messwert für R fällt nach der Messung auf einen Wert unter 10 V ab, siehe

ISO

und U

angezeigt. U

ISO

Abschnitt „Messobjekt entladen“.

❏ Protokollierung der Polauswahl

Nur zur Protokollierung können hier die Pole angegeben werden, zwischen denen geprüft wird. Die Eingabe hat keinen Einfluss auf die tatsächliche Prüfspitzen- bzw. Polauswahl.

❏ Limits – Einstellen des Grenzwertes

Sie können den Grenzwert des Isolationswiderstandes einstellen. Treten Messwerte unterhalb dieses Grenzwertes auf, so leuchtet die rote LED U schen 0,5 MΩ und 10 MΩ zur Verfügung. Der Grenzwert wird

. Es steht eine Auswahl von Grenzwerten zwi-

L/RL

oberhalb des Messwertes eingeblendet.

Der Messvorgang wird über die Taste „START/STOPP“ gestartet und läuft selbständig ab bis eins der folgende Ereignisse eintritt:

• gewählte Grenzspannung wird erreicht,

• eingestellter Grenzstrom wird erreicht, oder

• Eintritt eines Durchbruches (bei Funkenstrecken).

Folgende drei Vorgehensweisen bei der Isolationsmessung mit Rampenfunktion werden unterschieden:

Überprüfen von Überspannungsbegrenzern oder Varistoren bzw. Ermitteln deren Ansprechspannung:

– Wahl der Maximalspannung so, dass die zu erwartende

Durchbruchsspannung des Messobjektes etwa im zweiten

Drittel der Maximalspannung liegt (ggf. Datenblatt des Herstellers beachten).

– Wahl der Grenzstromstärke nach Erfordernis bzw. Angaben

im Datenblatt des Herstellers (Kennlinie des Messobjektes).

Ermittlung der Ansprechspannung von Funkenstrecken:

– Wahl der Maximalspannung so, dass die zu erwartende

Durchbruchsspannung des Messobjektes etwa im zweiten Drittel der Maximalspannung liegt (ggf. Datenblatt des Herstellers beachten).

– Wahl der Grenzstromstärke nach Erfordernis im Bereich

5 … 10 μA (bei größeren Grenzströmen ist hierbei das Ansprechverhalten zu instabil, so dass es zu fehlerhaften Messergebnissen kommen kann).

Messung starten – ansteigende Prüfspannung (Rampenfunktion)

kurz drücken:

Schnelles Umschalten der Polungen, falls Parameter auf AUTO eingestellt: 01/10 ... 10/10: L1-PE ... L1-L3

Bei Auswahl von „Halbautomatischem Polwechsel“ (siehe Kap. 5.8) wird anstelle der Rampe das Symbol für halbautomatischen Polwechsel dargestellt.

Allgemeine Hinweise zur Isolationsmessung mit Rampenfunktion

Die Isolationsmessung mit Rampenfunktion dient folgenden Zwecken:

• Aufspüren von Schwachstellen in der Isolation der Messobjekte

• Ermitteln der Ansprechspannung bzw. Prüfen der korrekten Funktion von spannungsbegrenzenden Bauelementen. Dies können beispielsweise Varistoren, Überspannungsbegrenzer (z. B. DEHNguard® von Dehn+Söhne) oder Funkenstrecken sein.

Die Messspannung des Prüfgerätes steigt bei dieser Messfunktion kontinuierlich an, maximal bis zur gewählten Grenzspannung.

Aufspüren von Schwachstellen in der Isolation:

– Wahl der Maximalspannung so, dass diese die zulässige Iso-

lationsspannung des Messobjektes nicht übersteigt; kann davon ausgegangen werden, dass ein Isolationsfehler bereits bei deutlich kleinerer Spannung auftritt, sollte die Maximalspannung entsprechend kleiner gewählt werden (mindestens jedoch größer als die zu erwartende Durchbruchsspannung) – die Steigung der Rampe ist dadurch geringer (Erhöhung der Messgenauigkeit).

– Wahl der Grenzstromstärke nach Erfordernis im Bereich

5 … 10 μA (vgl. Einstellung bei Funkenstrecken).

Messung starten – konstante Prüfspannung

für Dauermessung gedrückt halten:

Schnelles Umschalten der Polungen, falls Parameter auf AUTO eingestellt: 01/10 ... 10/10: L1-PE ... L1-L3

Bei der Isolationswiderstandsmessung werden die Akkus des Gerätes stark belastet. Drücken Sie die Taste Start ▼ bei der Funktion „konstante Prüfspannung“ nur so lange (sofern Dauermessung erforderlich ist), bis die Anzeige stabil ist.

GMC-I Messtechnik GmbH 45

Besondere Bedingungen bei der Isolationswiderstandsmessung

Achtung!

ISO

Limit / Grenzwert:

RE(ISO) > Limit / Grenzwert

UL ⏐ R

EISO

Spannungsform: Konstant

Prüfspannung:

50 V / 100 V / 250 V / 325 V / 500 V / 1000 V*

Spannungsform: Anstieg/Rampe

Erdableitwiderstand:

Isolationswiderstände können nur an spannungsfreien Objekten gemessen werden.

Ist der gemessene Isolationswiderstand kleiner als der eingestellte Grenzwert, so leuchtet die LED U

Ist in der Anlage eine Fremdspannung von wird der Isolationswiderstand nicht gemessen. Es leuchtet die LED MAINS/NETZ und das Pop-up-Fenster „Fremdspannung vorhanden“ wird eingeblendet.

Sämtliche Leitungen (L1, L2, L3 und N) müssen gegen PE gemessen werden!

Berühren Sie nicht die Anschlusskontakte des Gerätes, wenn eine Isolationswiderstandsmessung läuft!

Sind die Anschlusskontakte frei oder zur Messung an einem ohmschen Verbraucher angeschlossen, dann würde bei einer Spannung von 1000 V ein Strom von ca. 1 mA über Ihren Körper fließen. Durch den spürbaren Stromschlag ist eine Verletzungsgefahr (z. B. Folge durch Erschrecken usw.) gegeben.

L/RL

≥ 25 V vorhanden, so

Messobjekt entladen

Parameter einstellen

* frei einstellbare Spannung siehe Kap. 5.7

Anschluss und Messaufbau

Messen Sie an einem kapazitiven Objekt, z. B. an einem langen Kabel, so wird sich dieses bis auf ca. 1000 V aufladen! Das Berühren ist dann lebensgefährlich!

Wenn Sie an kapazitiven Objekten den Isolationswiderstand gemessen haben, so entlädt sich das Messobjekt automatisch über das Gerät nach Beenden der Messung. Der Kontakt zum Objekt muss dafür weiterhin bestehen. Das Absinken der Spannung wird über U sichtbar.

Trennen Sie den Anschluss erst, wenn für U < 10 V angezeigt wird!

Beurteilung der Messwerte

Damit die in den DIN VDE-Bestimmungen geforderten Grenzwerte des Isolationswiderstandes nicht unterschritten werden, muss der Messfehler des Gerätes berücksichtigt werden. Aus der Tabelle 3 auf Seite 88 können Sie die erforderlichen Mindestanzeigewerte für Isolationswiderstände ermitteln. Die Werte berücksichtigen den maximalen Fehler (bei Nenngebrauchsbedingungen) des Gerätes. Zwischenwerte können Sie interpolieren.

11.2 Sonderfall Erdableitwiderstand (R

Diese Messung wird durchgeführt, um die Ableitfähigkeit elektrostatischer Ladungen für Bodenbeläge nach EN 1081 zu ermitteln.

EISO

)

Messfunktion wählen

➭ Reiben Sie den Bodenbelag an der zu prüfenden Stelle mit

einem trockenen Tuch ab.

➭ Setzen Sie die Fußbodensonde 1081 auf und belasten Sie

diese mit einem Gewicht von mindestens 300 N (30 kg).

➭ Stellen Sie eine leitende Verbindung zwischen Messelektrode

und Prüfspitze her und verbinden Sie den Messadapter (2-polig) mit der Erdanschlussstelle, z. B. Schutzkontakt einer Netzsteckdose, Zentralheizung; Voraussetzung sichere Erdverbindung.

Messung starten

46 GMC-I Messtechnik GmbH

Die Höhe des Grenzwertes des Erdableitwiderstandes richtet sich nach den relevanten Bestimmungen.

Achtung!

Hinweis

ROFFSET: ON ↔ OFF

Polung: +/– gegen PE

mit Rampenverlauf

Limit / Grenzwert:

RLO > Limit / Grenzwert

UL ⏐ R

Messen niederohmiger Widerstände bis 200 Ohm (Schutzleiter und Schutzpotenzialausgleichsleiter)

Die Messung niederohmiger Widerstände von Schutzleitern, Erdungsleitern oder Potenzialausgleichsleitern muss laut Vorschrift mit (automatischer) Umpolung der Messspannung oder mit Stromfluss in der einen (+ Pol an PE) und in der anderen Richtung (– Pol an PE) durchgeführt werden.

Niederohmige Widerstände dürfen nur an spannungsfreien Objekten gemessen werden.

Messfunktion wählen

❏ ROFFSET ON/OFF

– Berücksichtigen von Messleitungen bis 10 Ω

Bei der Verwendung von Messleitungen oder Verlängerungsleitungen kann deren ohmscher Widerstand automatisch vom Messergebnis subtrahiert werden.

➭ Stellen Sie ROFFSET von OFF auf ON. „ROFFSET = 0.00 Ω“ wird in

der Fußzeile eingeblendet.

➭

Wählen Sie eine Polung oder die automatische Umpolung aus.

➭ Schließen Sie das Ende der verlängerten Prüfleitung mit der

zweiten Prüfspitze des Prüfgeräts kurz.

➭ Lösen Sie die Messung des Offsetwiderstands mit I

Zunächst ertönt ein Intervall-Warnton und ein blinkender Hinweis wird eingeblendet, um zu verhindern, dass ein bereits gespeicherter Offsetwert aus Versehen gelöscht wird.

➭

Starten Sie durch nochmaliges Drücken der Auslösetaste die Offsetmessung oder brechen Sie diese durch Drücken der

Ta st e ▼

ON/START (hier = ESC) ab.

Gehen Sie hierzu folgendermaßen vor:

aus.

ΔN

Anschluss

nur über 2-Pol-Adapter!

Parameter einstellen

Wird die Offsetmessung durch ein Fehler-Popup (Roffset > 10 Ω bzw. Differenz zwischen RLO+ und RLO– größer als 10%) gestoppt, dann bleibt der zuletzt gemessene Offsetwert erhalten. Ein versehentliches Löschen des einmal ermittelten Offsetwertes wird dadurch nahezu ausgeschlossen! Im anderen Fall wird der jeweils kleinere Wert als Offsetwert abgespeichert. Der maximale Offset beträgt 10,0 Ω. Durch den Offset können negative Widerstandswerte resultieren.

ROFFSET messen

In der Fußzeile des Displays erscheint nun die Meldung ROFFSET x.xx Ω, wobei x.xx einen Wert zwischen 0,00 und 10,0 Ω annehmen kann. Dieser Wert wird nun bei allen nachfolgenden R Messungen vom eigentlichen Messergebnis subtrahiert, sofern Sie die Softkey-Taste R

OFFSET muss in folgenden Fällen erneut ermittelt werden:

• bei Wechsel zwischen den Polungsarten

• nach Umschalten von ON nach OFF und zurück. Sie können den Offsetwert bewusst löschen, indem Sie ROFFSET

von OFF nach ON schalten.

OFFSET ON/OFF auf ON geschaltet haben.

GMC-I Messtechnik GmbH 47

Verwenden Sie diese Funktion ausschließlich, wenn Sie mit Verlängerungsleitungen arbeiten. Bei Einsatz unterschiedlicher Verlängerungsleitungen, muss der zuvor beschriebene Vorgang grundsätzlich wiederholt werden.

❏ Typ / Polung

Hier kann die Stromflussrichtung eingestellt werden.

❏ Limits – Einstellen des Grenzwertes

Sie können den Grenzwert des Widerstandes einstellen. Treten Messwerte oberhalb dieses Grenzwertes auf, so leuchtet die rote LED U gewählt werden (editierbar). Der Grenzwert wird oberhalb des Messwertes eingeblendet.

. Grenzwerte können zwischen 0,10 Ω und 10,0 Ω

L/RL

12.1 Messung mit konstantem Prüfstrom

Achtung!

Hinweis

Messung starten

für Dauermessung gedrückt halten

Sie sollten immer zuerst die Prüfspitzen auf das Messobjekt aufsetzen bevor Sie die Taste Start Steht das Objekt unter Spannung, dann wird die Messung gesperrt, wenn Sie zuerst die Prüfspitzen aufsetzen. Wenn Sie zuerst die Taste Start die Prüfspitzen aufsetzen, löst die Sicherung aus. Welche der beiden Sicherungen ausgelöst hat, wird im Pop-UpFenster der Fehlermeldung durch Pfeil signalisiert.

Bei einpoliger Messung wird der jeweilige Wert als RLO in die Datenbank übernommen.

▼ drücken.

▼ drücken und anschließend

Messen niederohmiger Widerstände Die Widerstände von Messleitung und Messadapter (2polig) werden durch die Messung in Vierleitertechnik automatisch kompensiert und gehen nicht in das Messergebnis ein. Verwenden Sie jedoch eine Verlängerungsleitung, so müssen Sie deren Widerstand messen und ihn vom Messergebnis abziehen.

Widerstände, die erst nach einem „Einschwingvorgang“ einen stabilen Wert erreichen, sollten Sie nicht mit automatischer Umpolung messen, sondern nacheinander mit positiver und negativer Polarität. Widerstände, deren Werte sich bei einer Messung verändern können, sind zum Beispiel: – Widerstände von Glühlampen, deren Werte sich

aufgrund der Erwärmung durch den Messstrom

verändern – Widerstände mit einem hohen induktiven Anteil – Übergangswiderstände an Kontaktstellen

Beurteilung der Messwerte

Siehe Tabelle 4 auf Seite 88.

Ermitteln von Leitungslängen gängiger Kupferleitungen

Wird nach der Widerstandsmessung die Taste HELP gedrückt, so werden für gängige Querschnitte die entsprechenden Leitungslängen berechnet und angezeigt.

Auswahl der Polung Anzeige Bedingung

+ Pol gegen PE RLO+ keine – Pol gegen PE RLO– keine

RLO falls ΔRLO ≤ 10 %

± Pol gegen PE

RLO+ RLO–

falls ΔRLO > 10 %

Automatische Umpolung

Nach dem Start des Messablaufes misst das Gerät bei automatischer Umpolung zuerst in der einen, dann in der anderen Stromrichtung. Bei Dauermessung (Taste START gedrückt halten) erfolgt die Umpolung im Sekundentakt.

Ist bei der automatischen Umpolung die Differenz zwischen RLO+ und RLO– größer als 10%, so werden die Werte RLO+ und RLO– statt RLO eingeblendet. Der jeweils größere Wert von RLO+ und RLO– steht oben und wird als Wert RLO in die Datenbank übernommen.

Bewertung der Messergebnisse

Unterschiedliche Ergebnisse bei der Messung in beiden Stromrichtungen weisen auf Spannung am Messobjekt hin (z. B. Thermospannungen oder Elementspannungen).

Besonders in Anlagen, in denen die Schutzmaßnahme „Überstrom-Schutzeinrichtung“ (früher Nullung) ohne getrennten Schutzleiter angewendet wird, können die Messergebnisse durch parallel geschaltete Impedanzen von Betriebsstromkreisen und durch Ausgleichsströme verfälscht werden. Auch Widerstände die sich während der Messung ändern (z. B. Induktivitäten) oder auch ein schlechter Kontakt können die Ursache für eine fehlerhafte Messung sein (Doppelanzeige).

Damit Sie eindeutige Messergebnisse erreichen, ist es notwendig, dass die Fehlerursache erkannt und beseitigt wird.

Messen Sie, um die Ursache für den Messfehler zu finden, den Widerstand in beiden Stromrichtungen.

Bei unterschiedlichen Ergebnissen in beiden Stromrichtungen entfällt die Anzeige von Leitungslängen. In diesem Fall liegen offensichtlich kapazitive oder induktive Anteile vor, welche die Berechnung verfälschen.

Diese Tabelle gilt ausschließlich für Leitungen aus handelsüblichem Leitungskupfer und kann nicht für andere Materialien (z. B. Aluminium) verwendet werden!

Bei der Widerstandsmessung werden die Akkus des Gerätes stark belastet. Drücken Sie bei der Messung mit Stromfluss in einer Richtung die Taste START sung erforderlich.

48 GMC-I Messtechnik GmbH

▼ nur so lange, wie für die Mes-

12.2 Schutzleiterwiderstandsmessung mit Rampenverlauf

Hinweis

Messphase Entmagnetisierung

und Wartezeit

Ergebnis

Zeit [s]

Anstiegs-

phase

Prüfstrom [A]

01 3 6

0,25

vor Umpolung

oder Neustart

– Messung an PRCDs mit stromüberwachtem Schutzleiter mit dem Prüfadapter PROFITEST PRCD als Zubehör

Anwendung

Bei bestimmten Typen von PRCDs wird der Schutzleiterstrom überwacht. Eine direkte Zu- bzw. Abschaltung des für Schutzleiterwiderstandsmessungen erforderlichen Prüfstromes von mindestens 200 mA führt zum Auslösen des PRCDs und folglich zur Trennung der Schutzleiterverbindung. Eine Schutzleitermessung ist in diesem Fall nicht mehr möglich.

Ein spezieller Rampenverlauf für die Prüfstromzu- bzw. -abschaltung in Verbindung mit dem Prüfadapter PROFITEST PRCD ermöglicht eine Schutzleiterwiderstandsmessung ohne Auslösen des PRCDs.

Zeitlicher Ablauf der Rampenfunktion

Bedingt durch die physikalischen Eigenschaften des PRCDs liegen die Messzeiten bei dieser Rampenfunktion im Bereich von mehreren Sekunden.

Bei einer Umpolung des Prüfstromes ist darüber hinaus eine zusätzliche Wartezeit während der Umpolung erforderlich. Diese ist in der Betriebsart „automatische Umpolung“ im Prüfablauf einprogrammiert.

Schalten Sie die Polrichtung manuell um, z. B. von „+Pol mit Rampe“ nach „–Pol mit Rampe“ , so erkennt das Prüfgerät die Änderung der Stromflussrichtung, blockiert die Messung für die erforderliche Wartezeit und zeigt gleichzeitig eine entsprechenden Hinweis an, siehe Bild rechts.

Anschluss

➭ Lesen Sie die Bedienungsanleitung zum Adapter PROFITEST

PRCD und hier speziell das Kap. 4.1. Dort finden Sie auch die

Anschlusshinweise für die Offsetmessung sowie für die Schutzleiterwiderstandsmessung.

Polungsparameter wählen

➭ Wählen Sie den gewünschten Polungsparame-

ter mit Rampe.

ROFFSET messen

➭ Führen Sie die Offsetmessung wie auf Seite 47 beschrieben

durch, damit die Anschlusskontakte des Prüfadapters nicht mit in das Messergebnis eingehen.

Der Offset bleibt nur solange gespeichert, wie Sie den Polungsparameter nicht ändern. Führen Sie die Messung mit manueller Umpolung (+Pol oder –Pol) durch, müssen Sie die Offsetmessung vor jeder Messung in einer anderen Polarität wiederholen.

Schutzleiterwiderstand messen

➭ Prüfen Sie, ob der PRCD aktiviert ist. Wenn nicht, aktivieren

Sie diesen.

➭ Führen Sie die Schutzleitermessung wie im Kap. 12.1 zuvor

beschrieben durch. Starten Sie den Prüfablauf durch kurzes Drücken der Taste ON/START. Durch Gedrückthalten der Taste

ON/START können Sie die voreingestellte Dauer der Messphase

verlängern.

Messung starten

Darstellung der Mess- und Wartephasen bei der Schutzleiterwiderstandsmessung an PRCDs mit dem PROFITEST MXTRA

Auslösen eines PRCDs durch mangelhafte Kontaktierung

Während der Messung ist auf eine sichere Kontaktierung der Prüfspitzen des 2-Pol-Adapters mit dem Prüfobjekt bzw. den Buchsen am Prüfadapter PROFITEST PRCD zu achten. Unterbrechungen können zu starken Schwankungen des Prüfstromes führen, die im ungünstigen Fall den PRCD auslösen lassen.

In diesem Fall wird die Auslösung des PRCDs vom Prüfgerät ebenfalls automatisch erkannt und durch eine entsprechende Fehlermeldung signalisiert, siehe Bild rechts. Auch in diesem Fall berücksichtigt das Prüfgerät automatisch eine anschließend erforderliche Wartezeit, bevor Sie den PRCD wieder aktivieren und die Messung erneut starten können.

GMC-I Messtechnik GmbH 49

Während der Magnetisierungsphase (Kurvenanstieg) und der anschließenden Messphase (konstanter Strom) wird das Symbol rechts eingeblendet.

Sofern Sie die Messung bereits während der Anstiegsphase abbrechen, kann kein Messergebnis ermittelt und angezeigt werden.

Nach der Messung wird die Entmagnetisierungsphase (Kurvenabfall) und eine anschließende Wartezeit durch das invertierte Symbol rechts signalisiert. Während dieser Zeit kann keine neue Messung gestartet werden.

Erst wenn das nebenstehende Symbol eingeblendet wird, kann das Messergebnis abgelesen und die Messung in derselben oder einer anderen Polarität gestartet werden.

13 Messungen mit Sensoren als Zubehör

Achtung!

SENSOR

Ausgabebereich

Zange

Limit / Grenzwert:

I < und I > Limit / Grenzwert

UL ⏐ R

„IΔ“ mit METRAFLEX⏐P300

13.1 Strommessung mithilfe eines Zangenstromsensors

Vor-, Ableit- und Ausgleichsströme bis 1 A sowie Arbeitsströme bis 1000 A können Sie mithilfe spezieller Zangenstromsensoren messen, die Sie hierzu über die Buchsen (15) und (16) anschließen.

Gefahr durch hohe Spannungen!

Verwenden Sie nur die als Zubehör angegebenen Zangenstromsensoren der GMC-I Messtechnik GmbH. Andere Zangenstromsensoren sind auf der Sekundärseite möglicherweise nicht durch eine Bürde abgeschlossen. Gefährlich hohe Spannungen können in diesem Fall den Anwender und das Prüfgerät gefährden.

Maximale Eingangsspannung am Prüfgerät!

Messen Sie keine größeren Ströme, als für den Messbereich der jeweiligen Zange maximal angegeben ist. Die maximale Eingangsspannung an den Zangenanschlüssen (15) und (16) des Prüfgeräts darf 1 V nicht überschreiten!

Parameter einstellen

In Abhängigkeit von dem jeweils eingestellten Messbereich am Zangenstromsensor muss der Parameter Wandlerübersetzung entsprechend am Prüfgerät eingestellt werden.

Lesen und beachten Sie unbedingt die Bedienungsanlei- tungen der Zangenstromsensoren und die darin beschriebenen Sicherheitshinweise besonders in bezug auf die zugelassene Messkategorie.

Messfunktion wählen

Messbereich am Zangenstromsensor wählen

Prüfgerät Zangen Prüfgerät

Parameter Wandlerü-

bersetzung

1:1

1 V / A

1:10

100 mV / A

1:100

10 mV / A

1:1000

1 mV / A

Schalter

WZ12C

1 mV / mA

— x 100 [mV/A] — 0 ... 10 A 0,05 ... 10 A

— x 10 [mV/A] — 0 ... 100 A 0,5 ... 100 A

1 mV / A x 1 [mV/A] 1 A ... 150 A 0 ... 1000 A

Schalter

Z3512A

x 1000 [mV/

Messbe-

reich

WZ12C

1 mA... 15 A 0 ... 1 A 5 ... 999 mA

Messbe-

reich

Z3512A

5 ... 150 A/

Messbe-

999 A

Die Vorgabe von Grenzwerten führt zu einer automatischen Bewertung am Ende der Messung.

Anschluss

reich

Messung starten

Prüfgerät Zange Prüfgerät

Parameter Wandlerü-

bersetzung

1:1

1 V / A

1:10

100 mV / A

1:100

10 mV / A

Schalter

METRAFLEX P300

3 A (1 V/A) 3 A 5 ... 999 mA

30 A (100 mV/A) 30 A 0,05 ... 10 A

300 A (10 mV/A) 300 A 0,5 ... 100 A

Messbereich

METRAFLEX P300

Messbe-

reich

50 GMC-I Messtechnik GmbH

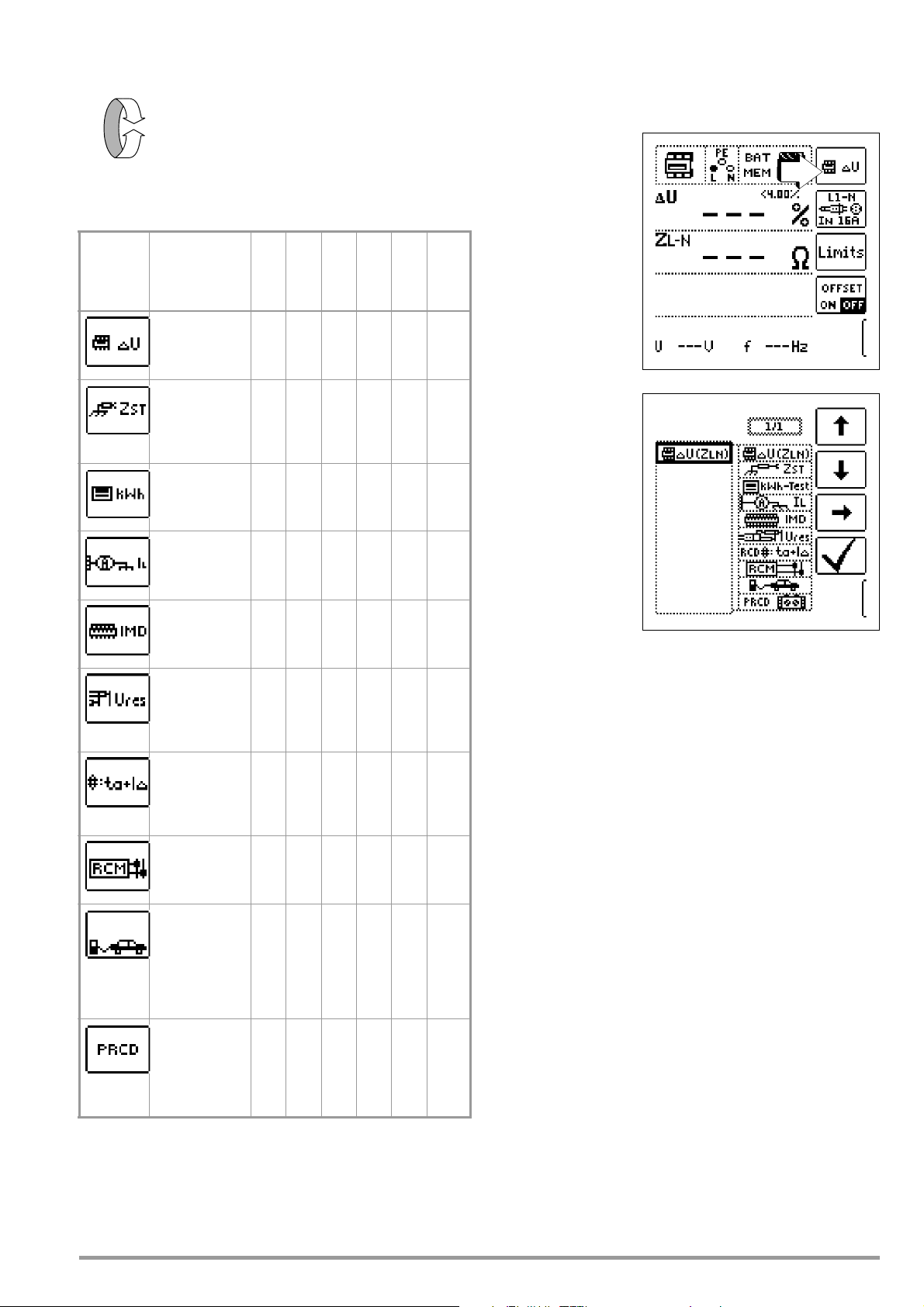

14 Sonderfunktionen – Schalterstellung EXTRA

EXTRA

Schalterstellung EXTRA wählen

Übersicht der Sonderfunktionen

Auswahl der Sonderfunktionen

Durch Drücken der obersten Softkey-Taste gelangen Sie zur Liste der Sonderfunktionen. Wählen Sie die gewünschte Funktion über ihr Symbol aus.

SoftkeyTas te

Bedeutung / Sonderfunktion

SpannungsfallMessung

Funktion ΔU Standort-

isolationsimpedanz

Funktion Z

Prüfung des Zähleranlaufs

Funktion kWh Ableitstrom-

messung

Funktion I

Isolationswächter prüfen

Funktion IMD Rest-

spannungsprüfung

Funktion Ures Intelligente

Rampe

Funktion ta + IΔ

RCM Residual Current Monitor

Funktion RCM Überprüfung

der Betriebszustände eines Elektrofahrzeugs an E-Ladesäulen nach IEC 61851

Protokollierung von Fehlersimulationen an PRCDs mit dem Adapter PROFITEST PRCD

TECH+MPRO

MBASE+

MXTRA

✓✓✓✓✓

✓✓✓✓

———✓✓

———✓ —

— ✓ — ✓ —

———✓ —

—

Kapitel/ Seite

SECULIFE IP

Kap.

14.1 Seite 52

Kap.

14.2 Seite 53

Kap.

14.3 Seite 54

Kap.

14.4 Seite 55

Kap.

14.5 Seite 56

Kap.

14.6 Seite 58

Kap.

14.7 Seite 59

Kap.

14.8 Seite 60

Kap.

14.9 Seite 61

Kap.

14.10 Seite 62

GMC-I Messtechnik GmbH 51

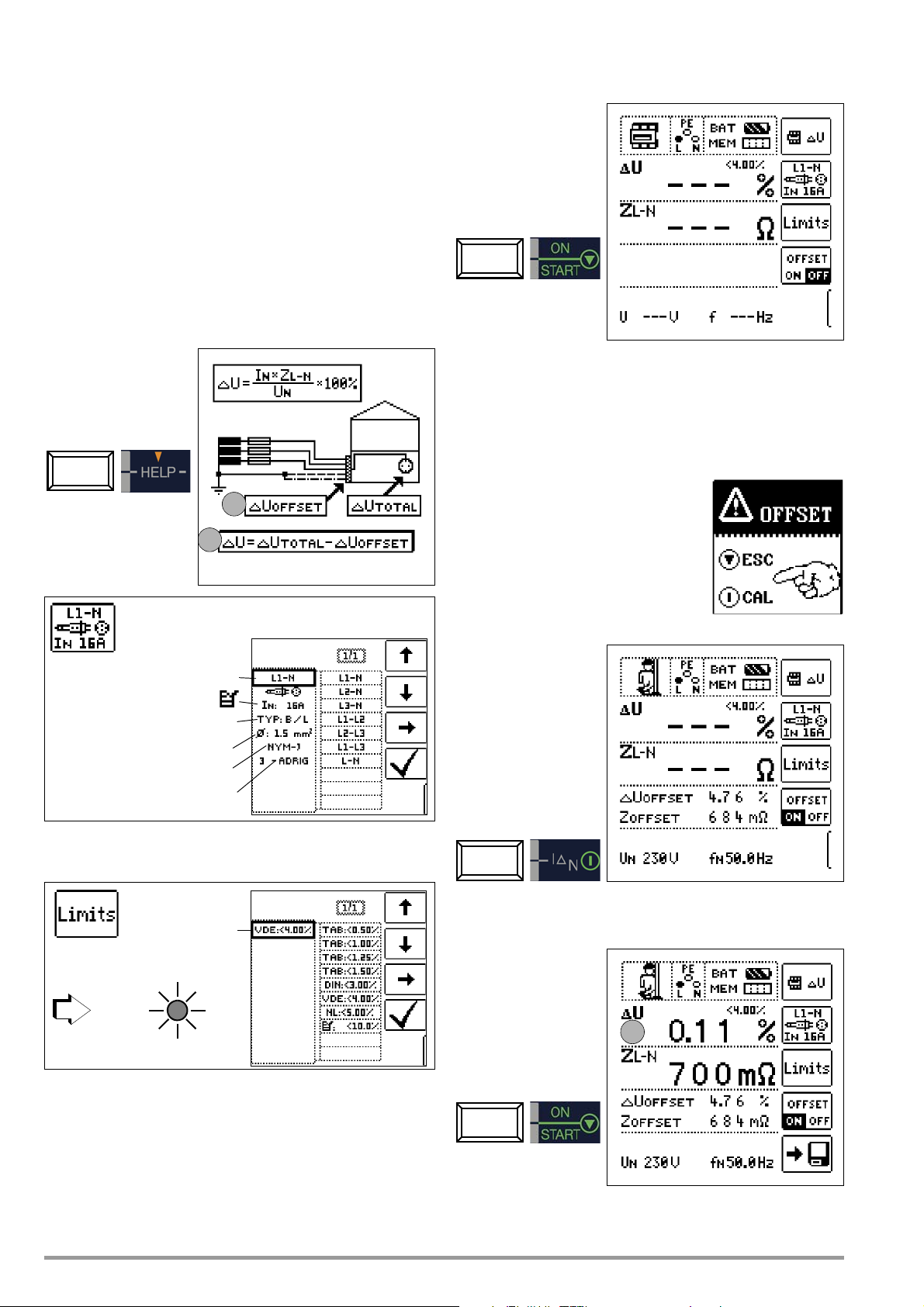

14.1 Spannungsfall-Messung (bei ZLN) – Funktion ΔU

Nennströme: 2...160 A

Wahl der Polung: Lx-N

Durchmesser: 1,5 ... 70 mm²

Kabeltypen: NY..., H03... - H07...

Anzahl Adern: 2 ... 10-adrig

Auslösecharakteristika: B, L

Limit / Grenzwert:

ΔU % > Limit / Grenzwert

UL ⏐ R

ΔU

rot / red

Bedeutung und Anzeige von ΔU (nach DIN VDE 100-600)

Der Spannungsfall vom Schnittpunkt zwischen Verteilungsnetz und Verbraucheranlage bis zum Anschlusspunkt eines elektrischen Verbrauchsmittels soll nicht größer als 4% der Nennspannung des Netzes sein.

Berechnung des Spannungsfalls (ohne Offset): ΔU = Z

Berechnung des Spannungsfalls (mit Offset): ΔU = (Z

• Nennstrom der Sicherung

L-N

- Z

L-N

OFFSET

(Steckdose oder Geräteanschlussklemme)

) • Nennstrom der Sicherung

Messung ohne OFFSET

Gehen Sie hierzu folgendermaßen vor: ➭ Stellen Sie OFFSET von ON auf OFF.

ΔU in % = 100 • ΔU / U

Zum Messverfahren und Anschluss siehe auch Kapitel 9.

L-N

Anschluss und Messaufbau

Parameter einstellen

OFFSET (in %) ermitteln

Gehen Sie hierzu folgendermaßen vor: ➭ Stellen Sie OFFSET von OFF auf ON. „ΔU

eingeblendet.

➭ Schließen Sie die Prüfsonde an den Übergabepunkt (Messein-

richtung/Zähler) an.

➭ Lösen Sie die Messung des Offsets mit IΔ

Zunächst ertönt ein Intervall-Warnton und ein blinkender Hinweis wird eingeblendet, um zu verhindern, dass ein bereits gespeicherter Offsetwert aus Versehen gelöscht wird.

➭ Starten Sie durch nochmaliges

Drücken der Auslösetaste die Offsetmessung oder brechen Sie diese durch Drücken der Ta st e (hier = ESC) ab.

▼ ON/START

OFFSET = 0.00 %“ wird

aus.

Hinweis: Bei Änderung des Nennstroms IN mit vorhandenem ΔU

wird der Offsetwert automatisch angepasst.

OFFSET

Grenzwerte einstellen

OFFSET x.xx % wird angezeigt, wobei x.xx einen Wert zwischen

ΔU

0,00 und 99,9 % annehmen kann. Eine Fehlermeldung erscheint durch Pop-Up-Fenster bei Z > 10

Messung mit OFFSET starten

TAB Grenzwerte nach den Technischen Anschlussbedingungen

für den Anschluss an das Niederspannungsnetz zwischen Verteilnetz und Messeinrichtung

DIN Grenzwert nach DIN 18015-1: ΔU < 3%

VDE Grenzwert nach DIN VDE 0100-520: ΔU < 4%

NL Grenzwert nach NIV: ΔU < 5%

52 GMC-I Messtechnik GmbH

zwischen Messeinrichtung und Verbraucher

zwischen Verteilnetz und Verbraucher (hier einstellbar bis 10%)

Ω.

14.2 Messen der Impedanz isolierender Fußböden und Wände

Achtung!

NOT OK

(Standortisolationsimpedanz) – Funktion Z

Messverfahren

Das Gerät misst die Impedanz zwischen einer belasteten Metallplatte und der Erde. Als Wechselspannungsquelle wird die am Messort vorhandene Netzspannung verwendet. Die Ersatzschaltung von Z

wird als Parallelschaltung betrachtet.

Anschluss und Messaufbau

Messung starten

Messwert beurteilen

Nach Ablauf der Messung müssen Sie den Messwert bewerten:

Hinweis: Verwenden Sie den Messaufbau wie unter Kap. 11.2 (Dreiecksonde) oder den nachfolgend beschriebenen.

➭ Bedecken Sie den Fußboden bzw. die Wand an ungünstigen

Stellen, z. B. an Fugen oder Stoßstellen von Fußbodenbelägen, mit einem feuchten Tuch von ca. 270 mm x 270 mm.

➭ Bringen Sie auf das feuchte Tuch die Sonde 1081 und belas-

ten diese bei Fußböden mit einem Gewicht von 750 N/75 kg (eine Person) oder bei Wänden mit 250 N/25 kg (z. B. mit der durch einen Handschuh isolierten Hand gegen die Wand drücken).

➭ Stellen Sie eine leitende Verbindung mit der Sonde 1081 her

und verbinden Sie den Anschluss mit der Sondenanschlussbuchse des Gerätes.

➭ Schließen Sie das Gerät mit dem Prüfstecker an einer Netz-

dose an.

Berühren Sie die Metallplatte oder das feuchte Tuch nicht mit bloßen Händen. An diesen Teilen kann maximal die halbe Netzspannung anliegen! Es kann ein Strom bis max. 3,5 mA fließen! Außerdem würde der Messwert verfälscht.

Die Widerstandswerte sind an mehreren Stellen zu messen, damit eine ausreichende Beurteilung möglich ist. Der gemessene Widerstand darf an keiner Stelle den Wert von 50 kΩ unterschreiten. Ist der gemessene Widerstand größer als 30 MΩ, so wird im Anzeigefeld immer Z

Bei Bewertung mit „NOT OK“ erfolgt eine Fehlersignalisierung über die rot leuchtende LED UL/RL.

Zur Beurteilung der Messwerte siehe auch Tabelle 5 auf Seite 89.

Erst nach Ihrer Bewertung kann der Messwert gespeichert und damit ins Messprotokoll aufgenommen werden.

> 30.0 MΩ angezeigt.

Messwert speichern

GMC-I Messtechnik GmbH 53

14.3 Prüfung des Zähleranlaufs mit Schutzkontaktstecker

Hinweis

NOT OK

– Funktion kWh (nicht SECULIFE IP)

Der Anlauf von Energieverbrauchszählern kann hier getestet werden.

Anschluss L – N Schutzkontaktstecker

Messung starten

Messwert speichern

Sonderfall

Der Anlauf von Energieverbrauchszählern, die zwischen L-L oder L-N geschaltet sind, kann hier getestet werden.

Anschluss L – L 2-Pol-Adapter

Der Zähler wird mithilfe eines internen Lastwiderstands und einem Prüfstrom von ca. 250 mA geprüft. Nach Drücken der Taste Start wird die Prüfleistung angezeigt und Sie können innerhalb der nächsten 5 s prüfen, ob der Zähler ordnungsgemäß anläuft. Das Piktogramm für „RUN“ wird eingeblendet.

TN-Netze: Es müssen nacheinander alle 3 Phasen (Außenleiter) gegen N geprüft werden. In anderen Netzen müssen alle Außenleiter (aktive Leiter) gegeneinander geprüft werden.

Wird eine Mindestleistung nicht erreicht, so wird die Prüfung nicht gestartet oder abgebrochen.

Messwert beurteilen

Nach Ablauf der Messung müssen Sie den Messwert bewerten:

Falls keine Schutzkontaktsteckdosen verfügbar sind, können Sie den 2-Pol-Adapter verwenden. Hierbei müssen Sie die Prüfspitze PE (L2) mit N kontaktieren und die Messung starten. Falls Sie die Prüfspitze PE (L2) bei der Zähleranlaufmessung mit PE kontaktieren, fließen ca. 250 mA über den Schutzleiter und ein evtl. vorgelagerter RCD schaltet ab.

Bei Bewertung mit „NOT OK“ erfolgt eine Fehlersignalisierung über die rot leuchtende LED UL/RL.

Erst nach Ihrer Bewertung kann der Messwert gespeichert und damit ins Messprotokoll aufgenommen werden.

54 GMC-I Messtechnik GmbH

14.4 Ableitstrommessung mit Ableitstrommessadapter PRO-AB

Achtung!

Hinweis

als Zubehör – Funktion I

(nur MXTRA & SECULIFE IP)

Anwendung

Die Messung der Berührspannung nach DIN VDE 0107-10 und die Messung von dauernd fließenden Ableit- und Patientenhilfsströmen gemäß IEC 62353 (VDE 0750-1) / IEC 601-1 / EN 60601-1:2006 (Medizinische elektrische Geräte – Allgemeine Festlegungen für die Sicherheit) ist mit dem Zubehör Ableitstrommessadapter PRO-AB als Vorschaltgerät für das Prüfgerät PROFITEST MXTRA möglich.

Gemäß o. g. Vorschriften sind mit diesem Messadapter Ströme bis zu 10 mA zu messen. Um diesen Strommessbereich vollständig mit dem am Prüfgerät vorhandenen Messeingang (zweipoliger Zangenmesseingang) abdecken zu können, verfügt das Messgerät über eine Bereichsumschaltung mit den Übertragungsverhältnissen 10:1 und 1:1. Im Bereich 10:1 erfolgt eine Spannungsteilung in demselben Verhältnis.

Anschluss und Messaufbau

Zur Ableitstrommessung muss der Adapter mit seinen Messausgängen in die linksseitig am PROFITEST MXTRA liegenden Messeingänge (zweipoliger Zangeneingang und Sondeneingang), eingesteckt werden.

Ein beliebiger Eingang des Ableitstrommessadapters wird mit einer Messleitung mit der Bezugserde (z. B. sicherer Erder/Potenzialausgleich) verbunden. Der andere Eingang wird mittels einer weiteren Messleitung mit dem metallischen Gehäuse (berührbares Teil) des Messobjektes kontaktiert (Prüfspitze/Krokodilklemme).

Messablauf

Für die Durchführung der Messung siehe auch die Bedienungsanleitung zum Ableitstrommessadapter PRO-AB.

Während der Ableitstrommessung sollte sich der Prüfstecker im Aufnahmeschacht befinden. Dieser darf keinesfalls mit Anlagenteilen (auch nicht PE/Erdpotenzial) verbunden werden (Messwerte können sonst verfälscht werden.

Mit der Taste „START“ wird die Messung gestartet bzw. wieder gestoppt. Die Ableitstrommessung ist eine Dauermessung, d. h. diese läuft solange, bis sie vom Anwender wieder beendet wird. Während der Messung wird permanent der aktuelle Messwert angezeigt.

Test des Adapters PRO-AB

Vor Einsatz des Adapters und in regelmäßigen Abständen sollten Sie diesen testen, siehe Bedienungsanleitung zum Adapter.

Zur Durchführung der Messung muss der Selbsttest im Menü (Funktionstaste TEST ON/OFF) deaktiviert (OFF) sein.

Beginnen Sie immer mit dem großen Messbereich (10:1) außer bei sicher zu erwartenden kleinen Messwerten mit dem kleinen Messbereich (1:1). Der Messbereich muss sowohl am Messadapter als auch im Menü mit der entsprechenden Funktionstaste (RANGE) eingestellt werden. Es ist sicherzustellen, dass die Bereicheinstellungen am Adapter und Prüfgerät immer identisch sind, um das Messergebnis nicht zu verfälschen.

Je nach Größe der Messwerte kann bzw. muss (bei Bereichsüberlauf) die Bereichseinstellung am Messadapter und am Prüfgerät manuell korrigiert werden.

Über die Funktionstaste „Limits“ lassen sich individuelle Grenzwerte einstellen. Eine Überschreitung wird durch die rote Grenzwert-LED am Prüfgerät signalisiert.

GMC-I Messtechnik GmbH 55

14.5

Limit / Grenzwert:

I < und I > Limit / Grenzwert

UL ⏐ R

Prüfen von Isolationsüberwachungsgeräten – Funktion IMD (nur PROFITEST MXTRA & SECULIFE IP)

Anwendung

Isolationsüberwachungsgeräte IMDs (Insulation Monitoring Device) oder Erdschlussanzeigeeinrichtungen (Earthfault Detection Sys- tem) werden in IT-Netzen eingesetzt, um die Einhaltung eines minimalen Isolationswiderstandes zu überwachen, wie in DIN VDE 0100-410 gefordert.

Sie werden in Stromversorgungen eingesetzt, bei denen ein einpoliger Erdschluss nicht zum Ausfall der Stromversorgung führen darf z. B. bei Operationssälen oder Photovoltaikanlagen.

Die Isolationswächter können mithilfe dieser Sonderfunktion überprüft werden. Hierzu wird ein einstellbarer Isolationswiderstand nach Drücken der Taste ON/START zwischen eine der zwei Phasen des zu überwachenden IT-Netzes und Erde geschaltet. Der Widerstand kann während der Prüfung in der Betriebsart manueller Ablauf „MAN±“ über die Softkey-Tasten „+“ oder „–“ verändert oder in der Betriebsart „AUTO“ automatisch von R variiert werden. Die Prüfung wird durch abermaliges Drücken der Tas te ON/START beendet.

Die Zeit, innerhalb welcher der aktuelle Widerstandswert seit der Werteänderung am Netz war, wird angezeigt. Das Anzeige- und Ansprechverhalten des IMD kann abschließend über die SoftkeyTasten „OK“ oder „NOT OK“ bewertet und protokolliert werden.

max

bis R

min

Anschluss L – N

Grenzwerte für R

Die Grenzwerte werden prozentual zu dem aktuell eingeblendeten Wert für R

L-P E

in % einstellen

L-P E

berechnet und angezeigt.

Messablauf manuell

Parameter einstellen – MAN/AUTO (1)

Umschalten zwischen manuellem Messablauf

MAN

und automatischem

Messablauf

AUTO

– Leiterbezug und

Grenzwerte ändern (2)

Schnelles Umschalten zwischen L1-PE und L2-PE (auch während der Messung) durch Taste I

– Startwiderstand ändern (3)

Hier können Sie den Widerstand auswählen mit dem jede Messreihe beim manuellen lauf

beginnt.

Die Funktion GOMESetting (Auslieferungszustand) setzt den Startwert auf den Widerstandswert 50,0 KΩ.

Messab-

Mit der Taste „START“ wird die Messung und die Stoppuhr (siehe Pfeil) gestartet.

Die Stoppuhr wird mit jeder Änderung des WIderstandwertes und bei Umschaltung der belasteten Phase (L1/L2) neu gestartet.

Während der Messung kann der Leiterbezug (L1-PE oder L2-PE) über die Taste I und – geändert werden, ohne dass die Messung unterbrochen wird. In beiden Fällen wird die Stoppuhr zurückgesetzt.

Widerstandswert erhöhen + oder erniedrigen – (die Einstellwerte selbst sind fest vorgegeben!)

Der Positions-Balken ermöglicht Ihnen eine schnelle Orientierung. Die Zahlenkombination darunter gibt den aktuellen Schritt von maximal 65 Schritten an: hier 17 von 65.

oder der Widerstandswert über die Tasten +

ΔN

Messablauf automatisch

Beim automatischen Messablauf werden alle Widerstandswerte zwischen dem Maximalwert Rmax (2,51 MΩ) und dem Minimalwert Rmin (20 kΩ) in 65 Schritten durchlaufen, wobei die Schrittdauer 2 s beträgt.

56 GMC-I Messtechnik GmbH

Beurteilung

NOT OK

Damit die Messung beurteilt werden kann, muss diese gestoppt werden. Dies gilt für die manuelle wie für die automatische Messung. Hierzu drücken Sie die Taste „START“ oder „ESC“. Die Stoppuhr wird angehalten und der Beurteilungs-Bildschirm eingeblendet.

Aufruf gespeicherter Messwerte

Erst nach Ihrer Bewertung kann der Messwert gespeichert und damit ins Messprotokoll aufgenommen werden, siehe auch Kapitel 16.4.

Über die nebenstehende Taste (MW: Messwert/PA: Parameter) können Sie sich die Einstellparameter zu dieser Messung anzeigen lassen.

GMC-I Messtechnik GmbH 57

14.6 Restspannungsprüfung – Funktion Ures

Hinweis

Limit / Grenzwert:

ΔU % > Limit / Grenzwert

UL ⏐ R

ΔU

(nur MXTRA)

Anwendung

Die Vorschrift EN 60204 fordert, dass an jedem berührbaren aktiven Teil einer Maschine, an welchem während des Betriebs eine Spannung von mehr als 60 V anliegt, nach dem Abschalten der Versorgungsspannung die Restspannung innerhalb von 5 s auf einen Wert von 60 V oder weniger abgesunken sein muss.

Mit dem PROFITEST MXTRA erfolgt die Prüfung auf Spannungsfreiheit durch eine Spannungsmessung, bei der die Entladezeit tu gemessen wird wie folgt: Bei Spannungseinbrüchen von mehr als 5% (innerhalb von 0,7 s) der aktuellen Netzspannung wird die Stoppuhr gestartet und nach 5 s die aktuelle Unterspannung durch Ures angezeigt und durch die rote Diode UL/RL signalisiert.

Nach 30 s wird die Funktion beendet und mittels der Taste ESC können die Daten von Ures und tu gelöscht und die Funktion hierdurch erneut gestartet werden.

Anschluss

Messablauf – Dauermessung

Die Prüfung ist als Dauermessung eingestellt, da die Restspannungsprüfung automatisch getriggert wird und die Spannungsmessung aus Sicherheitsgründen immer aktiv bleibt.

Werden z. B. beim Abschalten einer Maschine – z. B. durch das Trennen von Steckverbindungen – Leiter freigelegt, die nicht gegen direktes Berühren geschützt sind, so beträgt die maximal zulässige Entladezeit 1 s!

Limits

Grenzwerte einstellen

58 GMC-I Messtechnik GmbH

14.7

Nennfehlerströme: 10 ... 500 mA

Typ 1: RCD, SRCD, PRCD ...

Nennströme: 6 ... 125 A

Typ 2: AC , A/F , B *

* Typ B = allstromsensitive

Berührungsspannung:

< 25 V, < 50 V, < 65 V

Intelligente Rampe – Funktion ta+IΔ (nur PROFITEST MXTRA)

14.7.1 Anwendung

Der Vorteil dieser Messfunktion gegenüber den Einzelmessungen

und tA ist die gleichzeitige Messung von Abschaltzeit und

von I

ΔN

Abschaltstrom durch stufenförmig ansteigenden Prüfstrom, wobei der RCD nur ein einziges mal ausgelöst werden muss.

Die intelligente Rampe wird zwischen Stromanfangswert (35% I Stromendwert (130% IΔN) in zeitliche Abschnitte zu je 300 ms unterteilt. Hieraus ergibt sich eine Stufung, wobei jede Stufe einem konstanten Prüfstrom entspricht, der maximal 300 ms lang fließt, sofern keine Auslösung stattfindet.

Als Ergebnis wird der Auslösestrom als auch die Auslösezeit gemessen und angezeigt.

ΔN

) und

Anschluss

Messung der Berührspannung starten

Auslöseprüfung starten

Parameter einstellen

Ein vorzeitiger Abbruch des Messablaufs ist jederzeit durch Drücken der Taste ON/START möglich.

Messergebnis

GMC-I Messtechnik GmbH 59

14.8 Prüfen von Differenzstrom-Überwachungsgeräten

Nennfehlerströme: 10 ... 500 mA

Wellenform:

Nennströme: 6 ... 125 A

Typ : A , B *

* Typ B = allstromsensitive

x-facher Auslösestrom:

Anschluss: ohne/mit Sonde

Netzform: TN/TT, IT

Berührungsspannung:

< 25 V, < 50 V, < 65 V

– Funktion RCM (nur

PROFITEST MXTRA

)

Allgemeines

Differenzstrom-Überwachungsgeräte RCMs (Residual Current Monitor) überwachen den Differenzstrom in elektrischen Anlagen

und zeigen diesen kontinuierlich an. Wie bei Fehlerstromschutzeinrichtungen können externe Schalteinrichtungen angesteuert werden, um die Spannungsversorgung bei Überschreiten eines bestimmten Differenzstroms abzuschalten.

Der Vorteil eines RCMs liegt jedoch darin, dass der Anwender rechtzeitig über Fehlerströme in der Anlage informiert wird, bevor es zur Abschaltung kommt.

Gegenüber den Einzelmessungen von I t

muss hier das Mes-

sergebnis manuell beurteilt werden.

Wird ein RCM in Verbindung mit einer externen Schalteinrichtung betrieben, so ist diese Kombination wie ein RCD zu prüfen.

ΔN

und

Anschluss

Berührungsspannung messen

Nichtauslöseprüfung mit 1/2 x I

und 10 s

Parameter einstellen für I

Nach Ablauf von 10 s darf kein Fehlerstrom signalisiert werden. Anschließend muss die Messung bewertet werden. Bei Bewertung mit „NOT OK“ (falls Fehlalarm) erfolgt eine Fehlersignalisierung über die rot leuchtende LED UL/RL.

Erst nach Ihrer Bewertung kann der Messwert gespeichert und damit ins Messprotokoll aufgenommen werden.

Auslöseprüfung mit 1 x I

ΔN

– Messung von Signal-Ansprechzeit (Stoppuhrfunktion) mit dem vom Prüfgerät erzeugten Fehlerstrom

Die Messung muss unmittelbar nach der Signalislierung des Fehlerstroms manuell über ON/START oder I die Auslösezeit zu dokumentieren.

Bei Bewertung mit „NOT OK“ erfolgt eine Fehlersignalisierung

60 GMC-I Messtechnik GmbH

über die rot leuchtende LED UL/RL.

Erst nach Ihrer Bewertung kann der Messwert gespeichert und damit ins Messprotokoll aufgenommen werden.

gestoppt werden, um

ΔN

14.9 Überprüfung der Betriebszustände eines Elektrofahrzeugs an E-Ladesäulen nach IEC 61851 (nur MTECH+ & MXTRA)

Eine Ladestation ist ein zum Laden von Elektrofahrzeugen vorgesehenes Betriebsmittel gemäß IEC 61851, das als wesentliche Elemente die Steckvorrichtung, einen Leitungsschutz, eine Fehlerstrom-Schutzeinrichtung (RCD), einen Leistungsschalter sowie eine Sicherheits-Kommunikationseinrichtung (PWM) enthält. Abhängig vom Einsatzort können ggf. noch weitere Funktionseinheiten wie Netzanschluss und Zählung hinzukommen.

Auswahl des Adapters (Prüfbox)

Simulation der Betriebszustände nach IEC 61851 mit der Prüfbox von MENNEKES

(Status A – E) Die MENNEKES Prüfbox dient ausschließlich zur Simulation der

unterschiedlichen Betriebszustände eines fiktiv angeschlossenen Elektrofahrzeuges an einer Ladeeinrichtung. Die Einstellungen zu den simulierten Betriebszuständen sind der Bedienungsanleitung der Prüfbox zu entnehmen.

Am MTECH+ oder MXTRA können die simulierten Betriebszustände als Sichtprüfung gespeichert und in der ETC dokumentiert werden.

Den jeweils zu prüfenden Betriebszustand (Status) wählen Sie über die Taste SECLECT STATUS am Prüfgerät MTECH+ oder MXTRA.

Status A – Ladeleitung nur mit Ladepunkt verbunden

• CP-Signal wird eingeschaltet,

• Spannung zwischen PE und CP beträgt 12 V.

Status C – Nicht gasendes Fahrzeug erkannt

• Ladebereitschaft vom Fahrzeug / Leistung wird zugeschaltet,

• Spannung zwischen PE und CP +6 V / –12 V.

Status D – Gasendes Fahrzeug erkannt

• Ladebereitschaft vom Fahrzeug / Leistung wird zugeschaltet,

• Spannung zwischen PE und CP +3 V / –12 V.

Status E – Leitung wird beschädigt

• Kurzschluss zwischen PE und CP,

• Ladeleitung wird am Ladepunkt entriegelt,

• Spannung zwischen PE und CP +0 V.

Status B – Ladeleitung mit Ladepunkt und Fahrzeug verbunden

• Ladeleitung wird am Ladepunkt und im Fahrzeug verriegelt,

• Noch keine Ladebereitschaft am Fahrzeug,

• Spannung zwischen PE und CP +9 V / –12 V.

GMC-I Messtechnik GmbH 61

Halbautomatischer Wechsel der Betriebszustände (Stati)

Alternativ zum manuellen Statuswechsel über das Parametermenü der Softkey-Taste SECLECT STATUS am Prüfgerät ist eine schnelle und komfortable Umschaltung zwischen den Stati möglich. Hierzu müssen Sie den Statusparameter AUTO auswählen. Nach jedem Beantworten und Speichern einer Sichtprüfung wird automatisch zum nächsten Status umgeschaltet, wobei die Tasteneinblendung 01/05 A/E entspricht (01 = A, 02 = B, 03 = C, 04 = D, 05 = E).

Ein Überspringen von Statusvarianten ist durch Drücken der Taste I

am Prüfgerät oder am Prüfstecker möglich.

ΔN

14.10

Achtung!

Prüfabläufe zur Protokollierung von Fehlersimulationen an PRCDs mit dem Adapter PROFITEST PRCD

Folgende Funktionen sind bei Anschluss des Prüfgeräts PROFITEST MXTRA an den Prüfadapter PROFITEST PRCD möglich:

• Drei Prüfabläufe sind voreingestellt: – PRCD-S (1-phasig/3-polig) – PRCD-K (1-phasig/3-polig) – PRCD-S (3-phasig/5-polig)

• Das Prüfgerät führt halbautomatisch durch sämtliche Prüfschritte: 1-phasige PRCDs: – PRCD-S: 11 Prüfschritte – PRCD-K: 4 Prüfschritte 3-phasige PRCDs: – PRCD-S: 18 Prüfschritte

• Jeder Prüfschritt wird durch den Anwender beurteilt und bewertet (OK/nicht OK) für eine spätere Protokollierung.

• Messen des Schutzleiterwiderstands des PRCDs durch die Funktion R der Schutzleitermessung um eine modifizierte RLO-Messung mit Rampenverlauf für PRCDs handelt, siehe Kapitel 12.

• Messen des Isolationswiderstands des PRCDs durch die Funktion R

• Auslöseprüfung mit Nennfehlerstrom durch die Funktion I am Prüfgerät, siehe Kapitel 7.3.

• Messung der Auslösezeit durch die Funktion I siehe Kapitel 7.3.

• Varistorprüfung beim PRCD-K: Messung über ISO-Rampe, siehe Kapitel 11.

am Prüfgerät. Beachten Sie, dass es sich bei

am Prüfgerät, siehe Kapitel 11.

ISO

(nur MXTRA)

am Prüfgerät,

ΔN

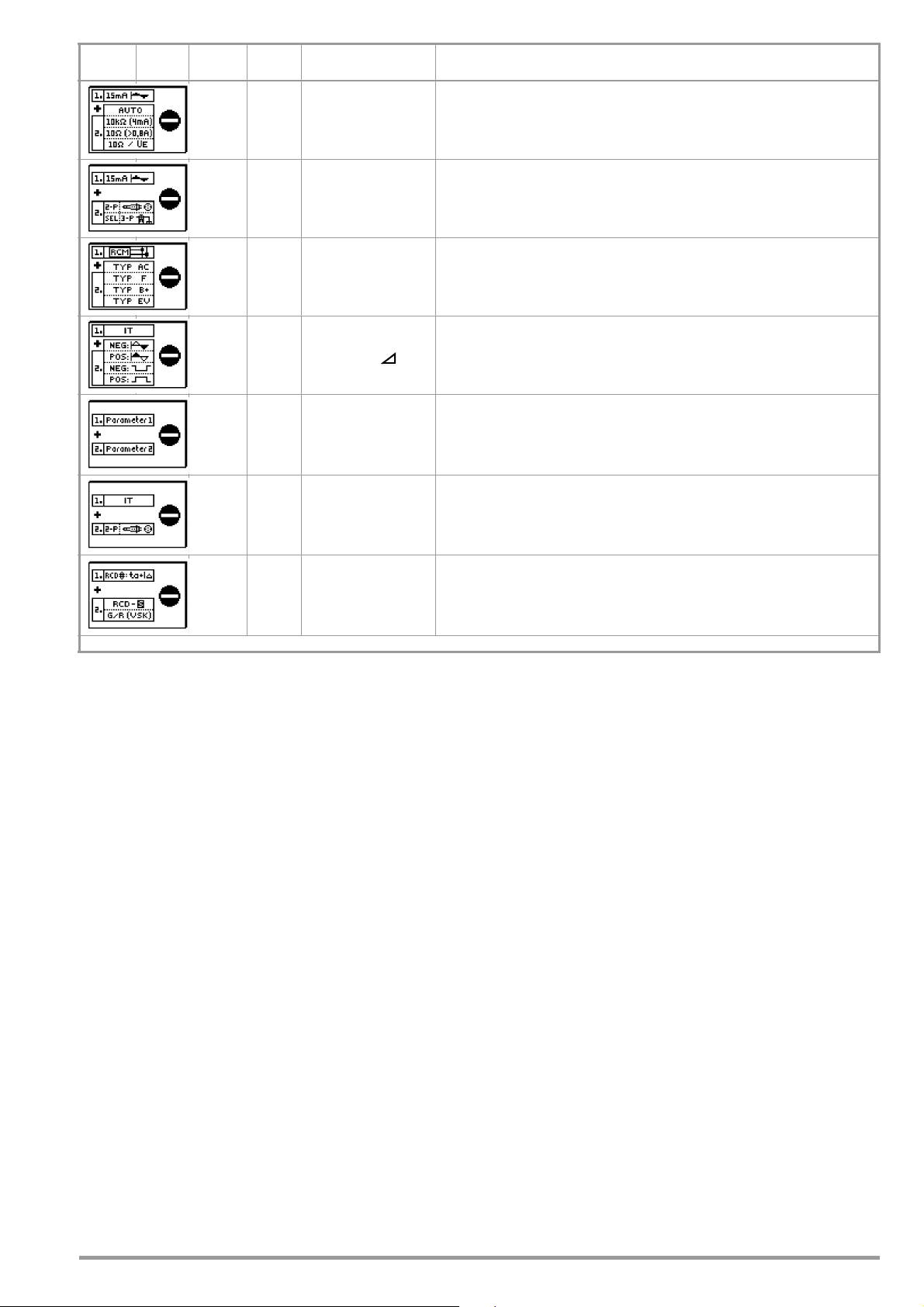

14.10.2 Parametereinstellungen Bedeutung der Symbole für die jeweilige Fehlersimulation

Schalterstellung

PROFITEST PRCD

PE-U

—AUTOAUTO

Symbole beim PROFITEST MXTRA

Parametereinstell

ON 1~ON

ON 3~ON

BREAK Lx

Lx <-> PE Lx <-> N

Uext -> PE

EXT

PROBE

PRCD-Ip

Bedeutung der Symbole

Menüanzeige

1-phasigen PRCD aktivieren

3-phasigen PRCD ist aktivieren

Leitertrennung

Leitertausch zwischen Außenleiter und PE oder Neutralleiter

PE an Phase Taste ON am PRCD

mit Sonde kontaktieren Schutzleiterstrommessung

mit Zangenstromwandler Halbautomatischer Wechsel

der Fehlersimulationen

Parameter PRCD-S 1-phasig – 11 Parameter = 11 Prüfschritte

Die Parameter für die Fehlersimulationen repräsentieren zusammen mit den notwendigen Zwischenschritten zur PRCD-Aktivierung (=ON) die 11 möglichen Prüfschritte: Unterbrechung (BREAK...), Leitertausch (L1 <-> PE), PE an Phase (Uext -> PE), Kontaktierung der Taste ON, Schutzleiterstrommessung (Bild rechts: PRCD-Ip) .

Lesen Sie vor dem Anschluss des PROFITEST MXTRA an den PRCD-Adapter unbedingt die Bedienungsanleitung zum PROFITEST PRCD.

14.10.1 Auswahl des zu prüfenden PRCDs

Parameter PRCD-S 3-phasig – 18 Parameter = 18 Prüfschritte

Parameter PRCD-K 1-phasig – 5 Parameter = 5 Prüfschritte

62 GMC-I Messtechnik GmbH

14.10.3 Prüfablauf PRCD-S (1-phasig) – 11 Prüfschritte Auswahlbeispiele Simulation Unterbrechung (Schritte 1 bis 6)

Simulation Leitertausch (Schritt 7)

Auswahlbeispiele Simulation Unterbrechung (Schritte 1 bis 10)

Simulation Leitertausch (Schritte 11 bis 16)

Simulation PE an Phase (Schritt 8)

Mit Sonde Taste ON am PRCD kontaktieren (Schritt 10)

Messung des Schutzleiterstroms mithilfe eines Zangenstromwandlers (Schritt 11)

14.10.4 Prüfablauf PRCD-S (3-phasig) – 18 Prüfschritte

Simulation PE an Phase (Schritte 17)

Messung des Schutzleiterstroms über Zangenstromwandler (Schritte 18)

Halbautomatischer Wechsel der Fehlersimulationen (Stati)

Alternativ zum manuellen Wechsel zwischen den Fehlersimulationen über das Parametermenü der jeweiligen PRCD-Auswahl

PRCD-S 1~, PRCD-K 1~ oder PRCD-S 3~ am Prüfgerät ist eine

schnelle und komfortable Umschaltung zwischen den Fehlersimulationen möglich. Hierzu müssen Sie den Statusparameter AUTO auswählen. Nach jedem Beantworten und Speichern einer Sichtprüfung wird automatisch zur nächsten Fehlersimulation umgeschaltet. Ein Überspringen von Fehlersimulationen ist durch Drücken der Taste I

am Prüfgerät oder am Prüfstecker möglich.

ΔN

GMC-I Messtechnik GmbH 63

15 Prüfsequenzen (Automatische Prüfabläufe)

Hinweis

1 2 3 4

5 6 7

109

11 12

Verwendetes Prüfgerät auswählen!

– Funktion AUTO

Soll nacheinander immer wieder die gleiche Abfolge von Prüfungen mit anschließender Protokollierung durchgeführt werden, wie dies z. B. bei Normen vorgeschrieben ist, empfiehlt sich der Einsatz von Prüfsequenzen.

Mithilfe von Prüfsequenzen können aus den manuellen Einzelmessungen automatische Prüfabläufe zusammengestellt werden.

Eine Prüfsequenz besteht aus bis zu 200 Einzelschritten, die nacheinander abgearbeitet werden. Es wird grundsätzlich zwischen drei Arten von Einzelschritten unterschieden:

• Hinweis: der Prüfablauf wird durch Einblendung eines Hinweises als Pop-Up für den Prüfer unterbrochen. Erst nach Bestätigen des Hinweises wird der Prüfablauf fortgesetzt. Beispiel Hinweis vor der Isolationswiderstandsmessung: „Trennen Sie das Gerät vom Netz!“

• Besichtigung, Erprobung und Protokollierung: der Prüfablauf wird durch Einblendung einer Bestanden/Nicht-Bestanden-Bewertung unterbrochen, Kommentar und Ergebnis der Bewertung werden in der Datenbank abgespeichert

• Messung: Messung wie bei den Einzelmessungen der Prüfgeräte mit Speicherung und Parametrisierung

Die Prüfsequenzen werden mithilfe des Programms ETC am PC erstellt und anschließend an die Prüfgeräte übertragen.

Die Parametrisierung von Messungen erfolgt ebenfalls am PC. Die Parameter können aber noch während des Prüfablaufs vor Start der jeweiligen Messung im Prüfgerät verändert werden.

Nach einem wiederholten Start des Prüfschrittes werden wieder die in der ETC definierten Parametereinstellungen geladen.

Eine Plausibilitätsprüfung der Parameter wird im Programm ETC nicht durchgeführt. Testen Sie daher die neu erstellte Prüfsequenz zunächst am Prüfgerät, bevor Sie diese in Ihrer Datenbank dauerhaft ablegen.

Bedienübersicht: Erstellen von Prüfsequenzen am PC

1 Neue Prüfsequenz erstellen – Bezeichnung eingeben 2 Bezeichnung der ausgewählten Prüfsequenz ändern 3 Ausgewählte Prüfsequenz duplizieren,

(Copy) wird an den duplizierten Namen angehängt 4 Ausgewählte Prüfsequenz löschen 5 Neuen Prüfschritt für ausgewählte Prüfsequenz erstellen bzw. hinzufügen

– Prüfschrittart hierzu aus Liste auswählen und Bezeichnung übernehmen

oder anpassen 6 Ausgewählten Prüfschritt duplizieren 7 Ausgewählten Prüfschritt löschen 8 Reihenfolge des ausgewählten Prüfschritts ändern 9 Messparameter für ausgewählte Prüfschrittart aus Liste auswählen

10 Einstellung für Messparameter aus Liste auswählen 11 Änderung beim Messparameter übernehmen 12 Menü Prüfsequenzen schließen

Grenzwerte werden z. Zt. nicht in der ETC festgelegt, sondern müssen während des automatischen Prüfablaufs angepasst werden.

Menü zur Bearbeitung von Prüfsequenzen aufrufen

Um vorhandene Prüfsequenzen bearbeiten zu können, z. B. um diese um weitere Prüfschritte zu ergänzen oder um Parametereinstellungen zu verändern, müssen diese zuvor in das PC-Programm ETC geladen werden.

Hierzu bestehen zwei Möglichkeiten:

•ETC: Extras → Prüfsequenzen → Prüfsequenzen laden

(aus Datei pruefsequenzenxyz.seq)

oder

•ETC: Gerät → Prüfsequenzen → Prüfsequenzen empfangen

(vom angeschlossenen Prüfgerät)

Prüfsequenzen im Programm ETC auf dem PC speichern

Wir empfehlen, die Prüfsequenzen des Auslieferzustands, geänderte sowie neu angelegte Prüfsequenzen über den Befehl „Extras → Prüfsequenzen → Prüfsequenzen speichern“ auf dem PC oder anderen Speichermedien jeweils unter einem Dateinamen (pruefsequenzenxyz.seq) abzulegen. Hierdurch soll der Verlust von Daten, ausgelöst durch bestimmte Verwaltungsoperationen, vermieden werden, siehe folgende Hinweise.

Da maximal 10 Prüfsequenzen zum Prüfgerät übertragen werden können, sollten nicht mehr als 10 Prüfsequenzen in einer Datei gespeichert werden.

Über den Befehl „Extras → Prüfsequenzen → Prüfsequenzen laden“ können die in einer Datei abgelegten Prüfsequenzen jederzeit wieder zurück in das Programm ETC geladen werden. Zur erneuten Bearbeitung wird der Befehl „Extras → Prüfsequenzen → Prüfsequenzen bearbeiten“ gewählt.

Bitte beachten Sie, dass die im Programm ETC aktiven Prüfsequenzen durch folgende Aktionen gelöscht werden:

• durch Empfang von Prüfsequenzen vom Prüfgerät

(ETC: Gerät → Prüfsequenzen → Prüfsequenzen empfangen)

• durch Wechsel der Anwendersprache (ETC: Language → ...)

• durch Sichern der Daten vom Prüfgerät

(ETC: Gerät → Datensicherung → sichern)

64 GMC-I Messtechnik GmbH

Bitte beachten Sie, dass die ins Prüfgerät geladenen Prüfsequen-

AUTO

zen durch folgende Aktionen im Prüfgerät gelöscht werden:

• durch Empfang von Auswahllisten vom PC

(ETC: Gerät → Auswahllisten → Auswahllisten senden)

• durch Empfang neuer Prüfsequenzen vom PC

(ETC: Gerät → Prüfsequenzen → Prüfsequenzen senden)

• durch Übertragen der gesicherten Daten zum Prüfgerät

(ETC: Gerät → Datensicherung → wiederherstellen)

• durch Rücksetzen auf Werkseinstellungen

(Schalterstellung SETUP → Taste GOME SETTING)

• durch Firmware-Update

• durch Wechsel der Anwendersprache

(Schalterstellung SETUP → Tas te C U LTU R E)

• durch Löschen der gesamtem Datenbank im Prüfgerät

Prüfsequenz am Prüfgerät auswählen und starten

Bild 15.1

Prüfsequenzen vom PC zum Prüfgerät übertragen

Nach Aufrufen des folgenden ETC-Befehls „Gerät → Prüfsequenzen → Prüfsequenzen senden“ werden alle angelegten Prüfse- quenzen (maximal 10) zum angeschlossenen Prüfgerät übertragen.

Während der Übertragung der Prüfsequenzen wird der obige Fortschritts-Bargraph am PC eingeblendet und die nebenstehende Darstellung auf dem Display des Prüfgeräts.

Nach vollständiger Übertragung der Daten wechselt die Anzeige zum Speichermenü „database“.

Durch Drücken von ESC gelangen Sie zurück zur Anzeige des Messmenüs der jeweiligen Schalterstellung.

Schalterstellung AUTO am Prüfgerät wählen

Mit der Taste START wird die ausgewählte Prüfsequenz (hier: SEQU.1) gestartet.

Bei Ausführung eines Prüfschrittes der Art Messung wird der von den Einzelmessungen bekannte Bildschirmaufbau angezeigt. Statt des Speicher- und Akkusymbols wird in der Kopfzeile die aktuelle Prüfschrittnummer dargestellt (hier: Schritt 01 von 06), siehe Abb. 15.2. Nach zweimaligem Drücken der Taste „Speichern“ wird der nächste Prüfschritt eingeblendet.

Parameter und Grenzwerte einstellen

Parameter und Grenzwerte können auch während des Ablaufs einer Prüfsequenz bzw. vor Start der jeweiligen Messung geändert werden. Die jeweilige Änderung greift nur in den aktiven Prüfablauf ein und wird nicht gespeichert.

Überspringen von Prüfschritten

Zum Überspringen von Prüfschritten bzw. Einzelmessungen gibt es zwei Möglichkeiten:

• Anwahl der Prüfsequenz, Wechsel mithilfe des Cursors in die rechte Spalte Prüfschritte, Auswahl des x-ten Prüfschritts und drücken der Taste START.

• Innerhalb einer Prüfsequenz wird durch Drücken der Navigationstaste Cursor links-rechts das Navigationsmenü aufgerufen. Mit den jetzt getrennt eingeblendeten Cursortasten kann zum vorherigen oder nächsten Prüfschritt gesprungen werden. Mit ESC kann das Navigationsmenü wieder verlassen und der aktuelle Prüfschritt wieder aufgerufen werden.

Prüfsequenz abbrechen oder beenden

Eine aktive Sequenz wird durch ESC mit anschließender Bestätigung abgebrochen.

Nach Ablauf des letzten Prüfschritts wird „Sequenz beendet“ eingeblendet. Durch Bestätigen dieser Meldung wird wieder das Ausgangsmenü „Liste der Prüfsequenzen“ angezeigt.

Bild 15.2

In der Drehschalterstellung AUTO werden alle im Gerät vorhanden Prüfsequenzen angezeigt, siehe Abb.15.1.

Sind keine Prüfsequenzen im Gerät vorhanden, erscheint die Meldung „NO DATA“.

GMC-I Messtechnik GmbH 65

16 Datenbank

16.1 Anlegen von Verteilerstrukturen allgemein

Im Prüfgerät PROFITEST MASTER kann eine komplette Verteiler- struktur mit Stromkreis- bzw. RCD-Daten angelegt werden. Diese Struktur ermöglicht die Zuordnung von Messungen zu den Stromkreisen verschiedener Verteiler, Gebäude und Kunden.

Zwei Vorgehensweisen sind möglich:

• Vor Ort bzw. auf der Baustelle: Verteilerstruktur im Prüfgerät anlegen. Es kann eine Verteilerstruktur im Prüfgerät mit maximal 50000 Strukturelementen angelegt werden, die im Flash-Speicher des Prüfgerätes gesichert wird.

oder

• Erstellen und Speichern einer vorliegenden Verteilerstruktur mithilfe des PC-Protokollierprogramms ETC (Electric Testing Cen- ter) auf dem PC, siehe Hilfe > Erste Schritte (F1). Anschließend wird die Verteilerstruktur an das Prüfgerät übertragen.

16.2 Übertragung von Verteilerstrukturen

Folgende Übertragungen sind möglich:

• Übertragung einer Verteilerstruktur vom PC an das Prüfgerät.

• Übertragung einer Verteilerstruktur einschließlich der Messwerte vom Prüfgerät zum PC.

Zur Übertragung von Strukturen und Daten zwischen Prüfgerät und PC müssen beide über ein USB-Schnittstellenkabel verbunden sein.

Während der Übertragung von Strukturen und Daten erscheint die folgende Darstellung auf dem Display.

16.3 Verteilerstruktur im Prüfgerät anlegen

Übersicht über die Bedeutung der Symbole zur Strukturerstellung

Symbole Bedeutung

Haup-

Unter-

tebene

ebene

Speichermenü Seite 1 von 3

Cursor OBEN: blättern nach oben

Hinweis zum Protokollierprogramm ETC

Vor der Anwendung des PC-Programms sind folgende Arbeitsschritte erforderlich:

• USB-Gerätetreiber installieren (erforderlich für den Betrieb des PROFITEST MASTER am PC): Das Programm GMC-I Driver Control zur Installation des USBGerätetreibers finden Sie auf unserer Homepage zum Downloaden: http://www.gossenmetrawatt.com

→ Produkte → Software → Software für Prüfgeräte → Dienstprogramme → Driver Control

• PC-Protokollierprogramm ETC installieren: Sie können die aktuellste Version der ETC von unserer Homepage im Bereich mygmc kostenlos als ZIP-Datei herunterladen, sofern Sie Ihr Prüfgerät registriert haben:

http://www.gossenmetrawatt.com

→ Produkte → Software → Software für Prüfgeräte →

Protokollsoftware ohne Datenbank →

ETC → myGMC → zum Login

Cursor UNTEN: blättern nach unten

ENTER: Auswahl bestätigen + → – in untergeordnete Ebene wechseln

(Verzeichnisbaum aufklappen) oder

– → + in übergeordnete Ebene wechseln

(Verzeichnisbaum schließen)

Einblenden der vollständigen Strukturbezeichnung (max. 63 Zeichen) oder Identnummer (25 Zeichen) in einem Zoomfenster

Temporäres Umschalten zwischen Strukturbezeichnung und Identnummer.

Diese Tasten haben keinen Einfluss auf die Haupteinstellung im Setup-Menü siehe DB-MODE Seite 11.

Ausblenden des Zoomfensters

Seitenwechsel zur Menüauswahl

Speichermenü Seite 2 von 3

Strukturelement hinzufügen

Bedeutung der Symbole von oben nach unten: Kunde, Gebäude, Verteiler, RCD, Stromkreis,

Betriebsmittel, Maschine und Erder (die Einblendung der Symbole ist abhängig vom angewählten Strukturelement).

Auswahl: Cursortasten OBEN/UNTEN und ↵ Um dem ausgewählten Strukturelement eine

Bezeichnung hinzuzufügen siehe auch Editiermenü folgende Spalte.

EDIT

weitere Symbole siehe Editiermenu unten Angewähltes Strukturelement löschen

66 GMC-I Messtechnik GmbH

Symbole Bedeutung

Verteiler

Messsymbol Haken hinter einem Strukturelementsymbol bedeutet: sämtliche Mes-

sungen zu diesem Element wurden bestanden

Messsymbol x: mindestens eine Messung wurde nicht bestanden kein Messsymbol: es wurde noch keine Messung durchgeführt

Gebäude

Kunde

RCD

Stromkreis

Betriebsmittel

Baumelement wie im Windows Explorer:

+: Unterobjekte vorhanden, mit ↵ einblenden –: Unterobjekte werden angezeigt, mit ↵ ausblenden

Betriebsmittel

blättern nach oben

blättern nach unten

Auswahl bestätigen /

Einblenden von Objekt-

nächste Seite

Ebene wechseln

oder Identnummer

Objekt anlegen

Objekt löschen

VΩA: Messdaten einblenden

Bezeichnung ändern

Messdaten einblenden, sofern für dieses Strukturelement eine Messung durchgeführt wurde.

Bearbeiten des angewählten Strukturelements

Speichermenü Seite 3 von 3

Nach Identnummer suchen > Vollständige Identnummer eingeben

Nach Text suchen > Vollständigen Text (ganzes Wort) eingeben

Nach Identnummer oder Text suchen

Weitersuchen

Editiermenü

Cursor LINKS: Auswahl eines alphanumerischen Zeichens

Cursor RECHTS: Auswahl eines alphanumerischen Zeichens

ENTER: einzelne Zeichen übernehmen

Eingabe bestätigen

←

Cursor nach links

→

Cursor nach rechts Zeichen löschen

Symbolik Verteilerstruktur / Baumstruktur

16.3.1 Strukturerstellung (Beispiel für den Stromkreis)

Nach Anwahl über die Taste MEM finden Sie auf drei Menüseiten (1/3, 2/3 und 3/3) alle Einstellmöglichkeiten zur Erstellung einer Baumstruktur. Die Baumstruktur besteht aus Strukturelementen, im Folgenden auch Objekte genannt.

Position zum Hinzufügen eines neuen Objekts wählen

Umschaltung zwischen alphanumerischen Zeichen:

A Großbuchstaben

a Kleinbuchstaben

0Ziffern

@ Sonderzeichen

GMC-I Messtechnik GmbH 67

Benutzen Sie die Tasten ↑↓, um die gewünschten Strukturele- mente anzuwählen.

Mit ↵ wechseln Sie in die Unterebene. Mit >> blättern Sie zur nächsten Seite.

Neues Objekt anlegen

Drücken Sie die Taste zur Erstellung eines neuen Objekts.

Neues Objekt aus Liste auswählen

Hinweis

blättern nach oben

blättern nach unten

Auswahl bestätigen

Zeichen auswählen

Zeichen auswählen ↵ Zeichen übernehmen

Zeichen löschen

Zeichenauswahl:

✓Objektbezeichnung speichern

A, a, 0, @

Parameter auswählen

→ Liste Parametereinstellung

Parameterauswahl bestätigen

↵ Parametereinstellung bestätigen

und Rücksprung zur Seite 1/3

Parametereinstellung wählen

im Datenbankmenü

blättern nach oben

blättern nach unten

Auswahl bestätigen /

Einblenden von Objekt-

Menüauswahl → Seite 3/3

Ebene wechseln

oder Identnummer

Suchen nach Identnummer

Suchen nach Text

Suchen nach Identnummer oder Text

Zeichen auswählen

Zeichen auswählen ↵ Zeichen übernehmen

Zeichen löschen

Zeichenauswahl:

Objektbezeichnung speichern

weitersuchen

Wählen Sie ein gewünschtes Objekt aus der Liste über die Tasten ↑↓ aus und bestätigen dies über die Taste ↵.

Je nach gewähltem Profil im SETUP des Prüfgeräts (siehe Kap.

4.6) kann die Anzahl der Objekttypen begrenzt sein oder die Hier-

archie unterschiedlich aufgebaut sein.

Bezeichnung eingeben

16.3.2 Suche von Strukturelementen

Die Suche beginnt unabhängig vom aktuell markierten Objekt immer bei database.

Wechseln Sie zur Seite 3/3 im Datenbankmenü

Nach Auswahl der Textsuche

Geben Sie eine Bezeichnung ein und quittieren diese anschließend durch Eingabe von

Bestätigen Sie die unten voreingestellten oder geänderten Parameter, ansonsten wird die neu angelegte Bezeichnung nicht übernommen und abgespeichert.

✓.

Parameter für Stromkreis einstellen

und Eingabe des gesuchten Textes (nur genaue Übereinstimmung wird gefunden, keine Wildcards, case sensitive)

Z. B. müssen hier für den ausgewählten Stromkreis die Nennstromstärken eingegeben werden. Die so übernommenen und abgespeicherten Messparameter werden später beim Wechsel von der Strukturdarstellung zur Messung automatisch in das aktuelle Messmenü übernommen.

Über Strukturerstellung geänderte Stromkreisparameter bleiben auch für Einzelmessungen (Messungen ohne Speicherung) erhalten.

Ändern Sie im Prüfgerät die von der Struktur vorgegebenen Stromkreisparameter, so führt dies beim Abspeichern zu einem Warnhinweis, siehe Fehlermeldung Seite 81.

68 GMC-I Messtechnik GmbH

wird die gefundene Stelle angezeigt. Weitere Stellen werden durch Anwahl des

nebenstehenden Icons gefunden.

Werden keine weiteren Einträge gefunden, so wird obige Meldung

Hinweis

Suche beenden

eingeblendet.

16.4 Datenspeicherung und Protokollierung

Messung vorbereiten und durchführen Zu jedem Strukturelement können Messungen durchgeführt und

gespeichert werden. Dazu gehen Sie in der angegebenen Reihenfolge vor:

➭ Stellen Sie die gewünschte Messung am Drehrad ein. ➭ Starten Sie mit der Taste ON/START oder IΔ

Am Ende der Messung wird der Softkey „→ Diskette“ eingeblendet.

➭ Drücken Sie kurz die Taste „Wert Speichern“.

die Messung.

Sofern Sie die Parameter in der Messansicht ändern, werden diese nicht für das Strukturelement übernommen. Die Messung mit den veränderten Parametern kann trotzdem unter dem Strukturelement gespeichert werden, wobei die geänderten Parameter zu jeder Messung mitprotokolliert werden.

Aufruf gespeicherter Messwerte

➭ Wechseln Sie zur Verteilerstruktur durch Drücken der Taste

MEM und zum gewünschten Stromkreis über die Cursortasten.

➭ Wechseln Sie auf die Seite 2

durch Drücken nebenstehender Taste:

➭ Blenden Sie die Messdaten ein

durch Drücken nebenstehender Taste:

Pro LCD-Darstellung wird jeweils eine Messung mit Datum und Uhrzeit sowie ggf. Ihrem Kommentar eingeblendet. Beispiel: RCD-Messung.

Die Anzeige wechselt zum Speichermenü bzw. zur Strukturdarstellung.

➭ Navigieren Sie zum gewünschten Speicherort, d. h. zum ge-

wünschte Strukturelement/Objekt, an dem die Messdaten abgelegt werden sollen.

➭ Sofern Sie einen Kommentar zur Messung eingeben

wollen, drücken Sie die nebenstehende Taste und geben Sie eine Bezeichnung über das Menü „EDIT“ ein wie im Kap. 16.3.1 beschrieben.

➭ Schließen Sie die Datenspeicherung mit der Taste

„STORE“ ab.

Speichern von Fehlermeldungen (Pop-ups)

Wird eine Messung aufgrund einer Fehlers ohne Messwert beendet, so kann diese Messung zusammen mit dem Pop-up über die Taste „Wert Speichern“ abgespeichert werden. Statt des Pop-upSymbols wird der entsprechende Text in der ETC ausgegeben. Dies gilt nur für eine begrenzte Auswahl von Pop-ups, siehe unten. In der Datenbank des Prüfgeräts selbst ist weder Symbol noch Text abrufbar.

Ein Haken in der Kopfzeile bedeutet, dass diese Messung bestanden ist. Ein Kreuz bedeutet, dass diese Messung nicht bestanden wurde.

➭ Blättern zwischen den Messungen

ist über die nebenstehenden Tasten möglich.

➭ Sie können die Messung über die nebenstehende

Taste löschen.

Ein Abfragefenster fordert Sie zur Bestätigung der Löschung auf.

Über die nebenstehende Taste (MW: Messwert/PA: Parameter) können Sie sich die Einstellparameter zu dieser Messung anzeigen lassen.

Alternatives Speichern

➭ Durch langes Drücken der Taste „Wert Speichern“

wird der Messwert an der zuletzt eingestellten Stelle im Strukturdiagramm abgespeichert, ohne dass die Anzeige zum Speichermenü wechselt.

GMC-I Messtechnik GmbH 69

➭ Blättern zwischen den Parametern

ist über die nebenstehenden Tasten möglich.

Datenauswertung und Protokollierung mit dem Programm ETC

Hinweis

Sämtliche Daten inklusive Verteilerstruktur können mit dem Programm ETC auf den PC übertragen und ausgewertet werden. Hier sind nachträglich zusätzliche Informationen zu den einzelnen Messungen eingebbar. Auf Tastendruck wird ein Protokoll über sämtliche Messungen innerhalb einer Verteilerstruktur erstellt oder die Daten in eine EXCEL-Tabelle exportiert.

Beim Drehen des Funktionsdrehschalters wird die Datenbank verlassen. Die zuvor in der Datenbank eingestellten Parameter werden nicht in die Messung übernommen.

16.4.1 Einsatz von Barcode- und RFID-Lesegeräten

Suche nach einem bereits erfassten Barcode

Der Ausgangspunkt (Schalterstellung und Menü) ist beliebig. ➭ Scannen Sie den Barcode Ihres Objekts ab.

Der gefundene Barcode wird invers dargestellt. ➭ Mit ENTER wird dieser Wert übernommen.

Ein bereits selektiertes/ausgewähltes Objekt wird bei der Suche nicht berücksichtigt.

Allgemeines Weitersuchen

Unabhängig davon, ob ein Objekt gefunden wurde oder nicht, kann über diese Taste weitergesucht werden:

–Objekt gefunden: weitersuchen unterhalb des zuvor

gewählten Objekts

– kein weiteres Objekt gefunden: die gesamte Datenbank

wird auf allen Ebenen durchsucht

Einlesen eines Barcodes zum bearbeiten

Sofern Sie sich im Menü zur alphanumerischen Eingabe befinden, wird ein über ein Barcode- oder RFID-Leser eingescannter Wert direkt übernommen.

Einsatz eines Barcodedruckers (Zubehör)

Ein Barcodedrucker ermöglicht folgende Anwendungen:

• Ausgabe von Identnummern für Objekte als Barcode verschlüsselt; zum schnellen und komfortablen Erfassen bei Wiederholungsprüfungen

• Ausgabe von ständig vorkommenden Bezeichnungen wie z. B. Prüfobjekttypen als Barcodes verschlüsselt in eine Liste, um diese bei Bedarf für Kommentare einlesen zu können.

70 GMC-I Messtechnik GmbH

17 Bedien- und Anzeigeelemente

Achtung!

Hinweis

(7) Krokodilclip (aufsteckbar)

Prüfgerät und Adapter

(1) Bedienterminal – Anzeigefeld

Auf der LCD werden angezeigt:

• ein oder zwei Messwerte als dreistellige Ziffernanzeige mit Einheit und Kurzbezeichnung der Messgröße

• Nennwerte für Spannung und Frequenz

• Anschlussschaltbilder

• Hilfetexte

• Meldungen und Hinweise.

Das Gelenk mit Stufenraster ermöglicht es Ihnen, das Anzeigeund Bedienteil nach vorne oder hinten zu schwenken. Der Ablesewinkel ist so optimal einstellbar.

(2) Befestigungsösen für Umhängegurt

Befestigen Sie den beiliegenden Umhängegurt an den Halterungen an der rechten und linken Seite des Gerätes. Sie können dann das Gerät umhängen und haben zum Messen beide Hände frei.

(3) Funktionsdrehschalter

Mit diesem Drehschalter wählen Sie die Grundfunktionen: SETUP / IΔN / IF / Z

EXTRA / AUTO Ist das Gerät eingeschaltet und Sie drehen den Funktionsschalter,

so werden immer die Grundfunktionen angewählt.

(4) Messadapter

Der Messadapter (2-polig) darf nur mit dem Prüfstecker des Prüfgeräts verwendet werden. Die Verwendung für andere Zwecke ist nicht zulässig!

Der aufsteckbare Messadapter (2-polig) mit zwei Prüfspitzen wird zum Messen in Anlagen ohne Schutzkontakt-Steckdosen, z. B. bei Festanschlüssen, in Verteilern, bei allen Drehstrom-Steckdosen, sowie zur Isolationswiderstands- und Niederohmmessung verwendet.

Zur Drehfeldmessung ergänzen Sie den zweipoligen Messadapter mit der mitgelieferten Messleitung (Prüfspitze) zum dreipoligen Messadapter.

(5) Steckereinsatz (länderspezifisch)

L-PE

/ Z

L-N

/ RE / R

/ R

/ U / SENSOR /

ISO

(8) Prüfspitzen

Die Prüfspitzen sind der zweite (feste-) und dritte (aufsteckbare-) Pol des Messadapters. Ein Spiralkabel verbindet sie mit dem aufsteckbaren Teil des Messadapters.

(9) Taste ON/Start

Mit dieser Taste am Prüfstecker oder Bedienterminal wird der Messablauf der im Menü gewählten Funktion gestartet. Ausnahme: Ist das Gerät ausgeschaltet, so wird es durch Drücken nur der Taste am Bedienterminal eingeschaltet.

Die Taste hat die gleiche Funktion wie die Taste

(10) Taste IΔN / I (am Bedienterminal)

Mit dieser Taste am Prüfstecker oder Bedienterminal werden folgende Abläufe ausgelöst:

•bei der RCD-Prüfung (IΔN): nach der Messung der Berührungsspannung wird die Auslöseprüfung gestartet.

• Innerhalb der Funktion R gestartet.

• Halbautomatischer Polwechsel (siehe Kap. 5.8)

(11) Kontaktflächen

Die Kontaktflächen sind an beiden Seiten des Prüfsteckers angebracht. Beim Anfassen des Prüfsteckers berühren Sie diese automatisch. Die Kontaktflächen sind von den Anschlüssen und von der Messschaltung galvanisch getrennt. Das Gerät kann in Drehschalterstellung „U“ als Phasenprüfer der Schutzklasse II verwendet werden! Bei einer Potenzialdifferenz von > 25 V zwischen Schutzleiteranschluss PE und der Kontaktfläche wird PE eingeblendet (vgl. Kapitel 18 „Signalisierung der LEDs, Netzanschlüsse und Potenzialdifferenzen“ ab Seite 73).

(12) Halterung für Prüfstecker

In der gummierten Halterung können Sie den Prüfstecker mit dem befestigten Steckereinsatz am Gerät sicher fixieren.

(13) Sicherungen

Die beiden Sicherungen schützen das Gerät bei Überlast. Außenleiteranschluss L und Neutralleiteranschluss N sind einzeln abgesichert. Ist eine Sicherung defekt und wird der mit dieser Sicherung geschützte Pfad beim Messen verwendet, dann wird eine entsprechende Meldung im Anzeigefeld angezeigt.

▼

▼ am Prüfstekker.

/ Z

wird die Messung von ROFFSET

L-N

Der Steckereinsatz darf nur mit dem Prüfstecker des Prüfgeräts verwendet werden. Die Verwendung für andere Zwecke ist nicht zulässig!

Mit dem aufgesteckten Steckereinsatz können Sie das Gerät direkt an Schutzkontakt-Steckdosen anschließen. Sie brauchen nicht auf die Steckerpolung achten. Das Gerät prüft die Lage von Außenleiter L und Neutralleiter N und polt, wenn erforderlich, den Anschluss automatisch um. Mit aufgestecktem Steckereinsatz auf den Prüfstecker überprüft das Gerät, bei allen auf den Schutzleiter bezogenen Messarten, automatisch, ob in der Schutzkontaktsteckdose beide Schutzkontakte miteinander und mit dem Schutzleiter der Anlage verbunden sind.

(6) Prüfstecker

Auf den Prüfstecker werden die länderspezifischen Steckereinsätze (z. B. Schutzkontakt-Steckereinsatz für Deutschland oder SEV-Steckereinsatz für die Schweiz) oder der Messadapter (2polig) aufgesteckt und mit einem Drehverschluss gesichert.

Die Bedienelemente am Prüfstecker unterliegen einer Entstörfilterung. Hierdurch kann es zu einer leicht verzögerten Reaktion gegenüber einer Bedienung direkt am Gerät kommen.

GMC-I Messtechnik GmbH 71

(14) Klemmen für Prüfspitzen (8)

(15/16) Stromzangenanschluss

An diese Buchsen darf ausschließlich die Zangenstromwandler angeschlossen werden, die als Zubehör angeboten werden.

(17) Sondenanschlussbuchse

Die Sondenanschlussbuchse wird für die Messung der Sondenspannung U standes R

Bei der Prüfung von RCD-Schutzeinrichtungen zum Messen der Berührungsspannung kann sie verwendet werden. Der Anschluss

Falsche Sicherungen können das Messgerät schwer beschädigen. Nur Originalsicherungen von GMC-I Messtechnik GmbH gewährleisten den erforderlichen Schutz durch geeignete Auslösecharakteristika, siehe Kapitel 20.3.

Die Spannungsmessbereiche sind auch nach dem Ausfall der Sicherungen weiter in Funktion.

, der Erderspannung UE, des Erdungswider-

S-PE

und des Standortisolationswiderstandes benötigt.

der Sonde erfolgt über einen berührungsgeschützten Stecker mit

Achtung!

4 mm Durchmesser. Das Gerät prüft, ob eine Sonde ordnungsgemäß gesetzt ist, und

zeigt den Zustand im Anzeigefeld an.

(18) USB-Schnittstelle

Der USB-Anschluss ermöglicht den Datenaustausch zwischen Prüfgerät und PC.

(19) RS232-Schnittstelle

Dieser Anschluss ermöglicht die Dateneingabe über Barcodeoder RFID-Lesegerät.

(20) Ladebuchse

An diese Buchse darf ausschließlich das Ladegerät Z502R zum Laden von Akkus im Prüfgerät angeschlossen werden.

(21) Akkufachdeckel – Ersatzsicherungen

Bei abgenommenem Akkufachdeckel muss das Prüfgerät allpolig vom Messkreis getrennt sein!

Der Akkufachdeckel deckt den Kompakt Akku-Pack (Z502H) oder einen Akkuhalter mit den Akkus und die Ersatzsicherungen ab.

Der Akkuhalter bzw. Akkupack Z502H dient zur Aufnahme von acht 1,5 V Mignonzellen nach IEC LR 6 für die Stromversorgung des Gerätes. Achten Sie beim Einsetzen der Akkus auf die richtige Polung entsprechend der angegebenen Symbole.

Bedienterminal – LEDs

LED MAINS/NETZ

Sie ist nur in Funktion, wenn das Gerät eingeschaltet ist. Sie hat keine Funktion in den Spannungsbereichen U Sie leuchtet grün, rot oder orange, blinkt grün oder rot, je nach Anschluss des Gerätes und der Funktion (vgl. Kapitel 18 „Signalisierung der LEDs, Netzanschlüsse und Potenzialdifferenzen“ ab Seite 73). Die LED leuchtet auch, sofern bei der Messung von R Netzspannung anliegt.

LED U

L/RL

Sie leuchtet rot, wenn bei einer Prüfung der RCD-Schutzeinrichtung die Berührungsspannung > 25 V bzw. > 50 V ist sowie nach einer Sicherheitsabschaltung. Bei Grenzwertunter- bzw. -überschreitungen von R

LED RCD • FI

Sie leuchtet rot, wenn bei der Auslöseprüfung mit Nennfehlerstrom der RCD-Schutzschalter nicht innerhalb von 400 ms (1000 ms bei selektiven RCD-Schutzschaltern vom Typ RCD S) auslöst. Sie leuchtet ebenfalls, wenn bei einer Messung mit ansteigendem Fehlerstrom der RCD-Schutzschalter nicht vor Erreichen des Nennfehlerstromes auslöst.

und RLO leuchtet die LED ebenfalls.

ISO

L-N

und U

L-PE

und RLO

ISO

Zwei Ersatzsicherungen befinden sich unter dem Akkufachdeckel.

72 GMC-I Messtechnik GmbH

18 Signalisierung der LEDs, Netzanschlüsse und Potenzialdifferenzen

???

NPEL

NPELxNPELxNPEL

NPEL

Zustand

Prüfstecker

LED-Signalisierungen

NETZ/

MAINS

NETZ/

MAINS

NETZ/

MAINS

NETZ/

MAINS

NETZ/

MAINS

NETZ/

MAINS

UL/R

RCD/FI

leuchtet

grün

blinkt grün

leuchtet

orange

blinkt rot

leuchtet

rot

blinkt gelb

leuchtet

rot

leuchtet

rot

Messadapter

Stellung des Funktionsschalters

ΔU, ZST, kWh, IMD,

/ IF

ΔN

/ Z

L-P E

/ R

L-N

int. Rampe, RCM

/ IF

ΔN

/ Z

L-P E

/ R

L-N

int. Rampe, RCM

/ IF

ΔN

/ Z

ΔN

/ Z

L-P E

/ IF

L-P E

/ R

L-N

int. Rampe, RCM

/ R

ISO

/ IF

ΔN

/ Z

ISO

ΔN

L-P E

ΔN

/ R

/ IF

/ R

L-N

int. Rampe

Funktion / Bedeutung

Korrekter Anschluss, Messung freigegeben

N-Leiter nicht angeschlossen, Messung freigegeben

Netzspannung 65 V bis 253 V gegen PE, 2 verschiedene Phasen liegen an (Netz ohne N-Leiter), Messung freigegeben

1) keine Netzspannung oder

2) PE unterbrochen

Fremdspannung liegt an, Messung gesperrt

L und N sind mit den Außenleitern verbunden.

– Berührungsspannung U – eine Sicherheitsabschaltung ist erfolgt – Grenzwertunter- bzw. -überschreitung bei R der RCD-Schutzschalter hat bei der Auslöseprüfung nicht oder nicht

rechtzeitig ausgelöst

bzw. UIΔ >25V bzw. >50V

IΔN

/ R

ISO

Netzanschlusskontrolle — Einphasensystem — LCD-Anschlusspiktogramme

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

alle außer U keine Anschlusserkennung

alle außer U Anschluss OK

alle außer U L und N vertauscht, Neutralleiter führt Phase

alle außer U und RE keine Netzverbindung

RE Standardanzeige ohne Anschlussmeldungen

alle außer U Neutralleiter unterbrochen

alle außer U

Schutzleiter PE unterbrochen, Neutralleiter N und/oder Außenleiter L führen Phase

Außenleiter L unterbrochen, Neutralleiter N führt Phase

alle außer U Außenleiter L und Schutzleiter PE vertauscht

wird ein-

geblendet

wird ein-

geblendet

GMC-I Messtechnik GmbH 73

alle außer U

alle außer U L und N sind mit den Außenleitern verbunden.

Außenleiter L und Schutzleiter PE vertauscht Neutralleiter unterbrochen (nur mit Sonde)

Zustand

NPEL

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Funktion / Bedeutung

Netzanschlusskontrolle — Dreiphasensystem — LCD-Anschlusspiktogramme

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

(Dreiphasenmessung)

Rechtsdrehfeld

Linksdrehfeld

Schluss zwischen L1 und L2

Schluss zwischen L1 und L3

Schluss zwischen L2 und L3

Leiter L1 fehlt

Leiter L2 fehlt

Leiter L3 fehlt

Leiter L1 auf N

wird ein-

geblendet

wird ein-

geblendet

(Dreiphasenmessung)

Leiter L2 auf N

Leiter L3 auf N

Anschlusskontrolle — Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“

wird ein-

geblendet

wird ein-

geblendet

wird ein-

geblendet

PRO-RE RE

Mess-

zange

RE Standardanzeige ohne Anschlussmeldungen

Fremdspannung an Sonde S > 3 V Eingeschränkte Messgenauigkeit Verhältnis Stör-/Messstrom > 50 bei RE(sel), 1000 bei RE(2Z)

Eingeschränkte Messgenauigkeit bei RE(sel): Störstrom > 0,85 A oder Verhältnis Störstrom/Messstrom > 100

➭ kein Messwert, Anzeige RE.Z – – –

Sonde H nicht angeschlossen oder RE.H > 150 kΩ

wird ein-

geblendet

PRO-RE RE

➭ keine Messung, Anzeige RE – – –

RE.H > 50 kΩ oder RE.H / RE > 10000

➭ Messwert wird angezeigt, eingeschränkte Messgenauigkeit

Sonde S nicht angeschlossen oder RE.S > 150 kΩ

oder RE.S x RE.H > 25 MΩ²

wird ein-

geblendet

PRO-RE RE

➭ keine Messung, Anzeige RE – – –

RE.S > 50 kΩ oder RE.S / RE > 300

➭ Messwert wird angezeigt, eingeschränkte Messgenauigkeit

Sonde E nicht angeschlossen oder RE.E > 150 kΩ, RE.E/RE > 2000

wird ein-

geblendet

PRO-RE RE

➭ keine Messung, Anzeige RE – – –

RE.E/RE > 300

➭ Messwert wird angezeigt, eingeschränkte Messgenauigkeit

74 GMC-I Messtechnik GmbH

Akkutest

Zustand

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Funktion / Bedeutung

wird ein-

geblendet

alle

Akkus müssen aufgeladen oder gegen Ende der Brauchbarkeitsdauer ersetzt werden (U < 8 V).

PE-Prüfung durch Fingerkontakt an den Kontaktflächen des Prüfsteckers LCD LEDs

wird einge-

blendet

wird einge-

blendet

L/RL

RCD/FI

leuchten

rot

L/RL

RCD/FI

leuchten

rot

(Einphasenmessung)

Potenzialdifferenz ≥ 50 V zwischen Fingerkontakt und PE (Schutzkontakt) Frequenz f ≥ 50 Hz

falls L korrekt kontaktiert und PE unterbrochen ist (Frequenz f ≥ 50 Hz)

Fehlermeldungen — LCD-Piktogramme

Potenzialdifferenz ≥ U (Frequenz f ≥ 50 Hz) Abhilfe: PE-Anschluss überprüfen Hinweis: Nur bei Einblendung : Messung kann durch erneutes

Drücken der Taste Start trotzdem gestartet werden.

1) Spannung bei RCD-Prüfung mit Gleichstrom zu hoch (U > 253 V)

2) U generell U > 550 V mit 500 mA

3) U > 440 V bei I

4) U > 253 V bei I

5) U > 253 V bei Messungen mit Sonde

Alle Messungen

mit Schutzleiter

/ IF

ΔN

/ Z

L-P E

/ R

L-N

zwischen Fingerkontakt und PE (Schutzkontakt)

/ IF

ΔN

/ IF mit 500 mA

ΔN

XX I

XX Z

XX I

ΔN

L-PE

/ I

EXTRA → PRCD

X X alle außer U

/ IF

ΔN

/ Z

L-P E

/ R

L-N

RCD löst zu früh aus oder ist defekt Abhilfe: Schaltung auf Vorströme überprüfen

RCD löst zu früh aus oder ist defekt. Abhilfe: mit „DC + positiver Halbwelle“ prüfen

RCD hat während der Berührungsspannungsmessung ausgelöst. Abhilfe: eingestellten Nennprüfstrom prüfen

Der PRCD hat ausgelöst. Grund: Schlechte Kontaktierung oder defekter PRCD

Von außen zugängliche Sicherung ist defekt Die Spannungsmessbereiche sind auch nach dem Ausfall der Sicherun-

gen weiter in Funktion.

Spezialfall R

rung der Sicherung führen.

: Fremdspannung während der Messung kann zur Zerstö-

Abhilfe: Sicherung tauschen, siehe Ersatzsicherung im Akkufach.

Beachten Sie die Hinweise zum Tauschen der Sicherung im Kap. 20.3!

Frequenz außerhalb des zulässigen Bereichs Abhilfe: Netzanschluss überprüfen

GMC-I Messtechnik GmbH 75

Zustand

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Funktion / Bedeutung

alle

XX R

ISO

/ R

PRO-RE RE (bat)

PRO-RE

PRO-RE/

XX R

RE (bat) Sonde ES nicht oder falsch angeschlossen.

RE (bat) Generator-Stromzange (E-Clip-2) nicht angeschlossen

alle Messungen mit

Sonde

/ R

ISO

Temperatur im Prüfgerät zu hoch Abhilfe: Warten bis sich das Prüfgerät abgekühlt hat

Fremdspannung vorhanden Abhilfe: das Messobjekt muss spannungsfrei geschaltet werden Fremdspannung > 20 V an den Sonden: H gegen E oder S gegen E keine Messung möglich

Fremdspannung an der Sonde

Überspannung bzw. Überlastung des Messspannungsgenerators bei der Messung von R

ISO

bzw. R

IΔN / IF

/ Z

L-N

ZST, RST, R

L-P E

Zähleranlauf

X X alle

XX R

XEXTRA → ΔU

kein Netzanschluss Abhilfe: Netzanschluss überprüfen

Hardwaredefekt Abhilfe:

1) Ein-/Ausschalten oder

2) Akkus kurzzeitig entnehmen Wenn Fehlermeldung weiterhin angezeigt wird, Prüfgerät an die GMC-I

Service GmbH senden.

OFFSET-Messung nicht sinnvoll Abhilfe: Anlage überprüfen OFFSET-Messung von RLO+ und RLO– weiterhin möglich

OFFSET

> 10 Ω:

OFFSET-Messung nicht sinnvoll Abhilfe: Anlage überprüfen

Z > 10 Ω: OFFSET-Messung nicht sinnvoll Abhilfe: Anlage überprüfen

ΔU

OFFSET

> ΔU:

Offsetwert größer als Messwert an der Verbraucheranlage OFFSET-Messung nicht sinnvoll Abhilfe: Anlage überprüfen

Kontaktproblem oder Sicherung defekt

XXR

/ RLO / R

ISO

Abhilfe: Prüfstecker oder Messadapter auf richtigen Sitz im Prüfstecker

E(bat)

überprüfen oder Sicherung tauschen

76 GMC-I Messtechnik GmbH

Der 2-Pol-Adapter muss umgepolt werden.

Zustand

IΔN/I

10 mA 30 mA 100 mA 300 mA 500 mA

MAX

bei I

ΔN

510 Ω 170 Ω 50 Ω 15 Ω 9 Ω

MAX

bei I

410 Ω 140 Ω 40 Ω 12 Ω 7 Ω

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Funktion / Bedeutung

/ IF N und PE sind vertauscht

ΔN

1) Netzanschlussfehler

oder

2) Anzeige im Anschlusspiktogramm: PE unterbrochen (x) oder

/ IF

ΔN

/ Z

L-PE

/ R

L-N

Hinweis: Nur bei Einblendung : Messung kann durch erneutes Drücken der Taste Start trotzdem gestartet werden.

Anzeige im Anschlusspiktogramm: in Bezug auf die Tasten des Prüfsteckers oben liegender Schutzleiter-

ΔN

/ IF

bügel unterbrochen Ursache: Strom-Messpfad unterbrochen Folge: keine Messwertanzeige

ΔN

/ IF

Sonde wird nicht erkannt, Sonde nicht angeschlossen Abhilfe: Sondenanschluss überprüfen

Zange wird nicht erkannt: – Zange nicht angeschlossen oder

– Strom durch die Zange zu klein (Teilerdungswiderstand zu hoch) oder – Wandlerübersetzung falsch eingestellt

Abhilfe: Zangenanschluss überprüfen, Wandlerübersetzung prüfen

Abhilfe: Netzanschluss überprüfen

in Bezug auf die Tasten des Prüfsteckers unten liegender Schutzleiterbügel unterbrochen Ursache: Spannungs-Messpfad unterbrochen Folge: die Messung wird blockiert

Batterien in der METRAFLEX P300 prüfen bzw. tauschen

ΔN

L-P E

alle

/ IF

, R

Sofern Sie die Wandlerübersetzung im Prüfgerät geändert haben, erscheint der Hinweis diese auch am Zangenstromsensor einzustellen

Spannung am Zangeneingang zu hoch oder Signal gestört Am Prüfgerät eingestellter Parameter Wanlderübersetzung stimmt möglicher-

weise nicht mit der Wanlderübersetzung am Zangenstromsensor überein. Abhilfe: Wandlerübersetzung oder Aufbau prüfen

Die Akkuspannung ist kleiner oder gleich 8 V. Es sind keine zuverlässigen Messungen mehr möglich. Das Speichern der Messwerte wird blockiert. Abhilfe: Akkus müssen aufgeladen oder gegen Ende der Brauchbarkeits-

dauer ersetzt werden. Widerstand im N-PE-Pfad zu groß

Auswirkung: Der erforderliche Prüfstrom kann nicht generiert werden und die Messung wird abgebrochen.

Bei Überschreitung der vorgegebenen Berührspannung UL:

und RE: Aufforderung zum Umschalten auf die 15 mA-Welle

L-P E

alternativ:

nur R

Aufforderung zum Verkleinern des Messbereichs (Verringern des Stroms)

GMC-I Messtechnik GmbH 77

Zustand

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Funktion / Bedeutung

Eingabeplausibilitätsprüfung — Kontrolle der Parameterkombinationen — LCD-Piktogramme

Parameter out of range

IΔN / IF 5 x 500 mA nicht moeglich

IΔN / IF Typ B, B+ und EV/MI nicht bei G/R, SRCD, PRCD

180 Grad nicht bei G/R, SRCD, PRCD

ΔN

/ IF DC nicht bei G/R, SRCD, PRCD

ΔN

/ IF Halbwelle oder DC nicht bei Typ AC, F, B+ und EV/MI

ΔN

IΔN / IF

DC nicht bei Typ A, F

EXTRA → RCM

1/2 Prüfstrom nicht mit DC

ΔN

2x / 5x IdN nur mit Vollwelle

ΔN

im IT-Netz nicht ohne Sonde!

Messart batteriebetrieben „Akkubetrieb“ nicht möglich,

z. B. bei Anschluss des 4-Pol-Adapters am Prüfstecker oder bei 2-Zangen-Messung oder bei Messung des spezifischen Erdungswiderstands

/ IF DC+ nur bei 10 Ohm

ΔN

78 GMC-I Messtechnik GmbH

Messart netzbetrieben nicht möglich, z. B. bei Anschluss des 2-/3-Pol-Adapters am Prüfstecker

keine DC-Vormagnetisierung im IT Netz

Zustand

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Funktion / Bedeutung

15 mA nur im 1 kΩ - und 100 Ω-Bereich möglich!

15 mA nur als Schleifenmessung mit oder ohne Sonde

EXTRA → RCM Bei RCM: TYP AC, F, B+ und EV/MI nicht möglich

/ IF im IT-Netz keine Messung mit Halbwelle oder DC möglich

ΔN

Die von Ihnen gewählten Parameter sind in Kombination mit anderen

alle

bereits eingestellten Parametern nicht sinnvoll. Die gewählten Parameter werden nicht übernommen.

Abhilfe: Geben Sie andere Parameter ein.

2-Pol-Messung über Schukostecker (nicht im IT-Netz möglich)

EXTRA → ta+IΔ

Die intelligente Rampe ist nicht mit den RCD-Typen RCD-S und G/R mögich.

GMC-I Messtechnik GmbH 79

Zustand

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Funktion / Bedeutung

Meldungen — LCD-Piktogramme — Prüfsequenzen

Die Prüfsequenz enthält eine Messung, die von dem angeschlossenen

AUTO

AUTO Die Prüfsequenz wurde erfolgreich durchlaufen.

AUTO

Prüfgerät nicht verarbeitet werden kann. Der entsprechende Prüfschritt muss übersprungen werden. Beispiel: Die Prüfsequenz enthält eine RCMMessung, die an den PROFITEST MTECH übertragen wurde.

Es sind keine Prüfsequenzen hinterlegt. Ursache: Diese können durch folgende Aktionen gelöscht worden sein:

Änderung der Sprache, des Profils, des DB-Modes oder durch Rücksetzen auf Werkseinstellungen.

Fehlermeldungen — LCD-Piktogramme — Ableitstrommessadapter PRO-AB

Messbereich überschritten.

EXTRA → I

Wechseln Sie in den größeren Messbereich (Prüfgerät und Ableitstrom-

messadapter).

Testmessung: Die Prüfung wurde bestanden.

Der Ableitstrommessadapter ist jetzt einsatzbereit.

EXTRA → I

Testmessung: Die Prüfung wurde nicht bestanden.

Der Ableitstrommessadapter ist defekt. Wenden Sie sich an unseren Reparaturservice.

Testmessung:

Überprüfen Sie die Sicherung im Ableitstrommessadapter.

80 GMC-I Messtechnik GmbH

Zustand

Prüfstecker

Messadapter

Stellung des Funktionsschalters

Datenbank- und Eingabeoperationen — LCD-Piktogramme

IΔN / IF

/ Z

L-N

EXTRA → t EXTRA → RCM

L-PE

A+IΔ

alle Bitte geben Sie eine Bezeichnung (alphanumerisch) ein

alle

Funktion / Bedeutung

Messwertspeicherung mit abweichendem Stromkreisparameter

Der von Ihnen am Prüfgerät eingestellte Stromkreisparameter stimmt nicht mit dem in der Struktur unter Objektdaten hinterlegten Parameter überein.

Beispiel: Der Auslösefehlerstrom ist in der Datenbank mit 10 mA vorgegeben, Sie haben aber mit 100 mA gemessen. Wollen Sie alle zukünftigen Messungen mit 100 mA durchführen, muss der Wert in der Datenbank durch Bestätigung mit angepasst werden. Der Messwert wird protokolliert und der neue Parameter übernommen.

Wollen Sie den Parameter in der Datenbank unverändert lassen, so drükken Sie die Taste . Messwert und geänderter Parameter werden nur protokolliert.

Betrieb mit Barcodescanner Fehlermeldung bei Aufruf des Eingabefeldes „EDIT“ und bei Akkuspan-

nung < 8 V. Die Ausgangsspannung für den Betrieb des Barcodelesers wird bei U < 8 V generell abgeschaltet, damit die Restkapazität der Akkus ausreicht, um Bezeichnungen zu Prüflingen eingeben und die Messung speichern zu können.

Abhilfe: Akkus müssen aufgeladen oder gegen Ende der Brauchbarkeitsdauer ersetzt werden.

alle

Betrieb mit Barcodescanner Es fließt ein zu hoher Strom über die RS232-Schnittstelle. Abhilfe:

Betrieb mit Barcodescanner Barcode nicht erkannt, falsche Syntax

Daten könnnen an dieser Stelle der Struktur nicht eingegeben werden Abhilfe: Profil für vorausgewählte PC-Software beachten, siehe Menü

SETUP.

Messwertspeicherung ist an dieser Stelle der Struktur nicht möglich. Abhilfe: Prüfen Sie, ob Sie das zu Ihrem PC-Auswerteprogramm pas-

sende Profil im SETUP eingestellt haben, siehe Kap. 4.6.

Der Datenspeicher ist voll.

Abhilfe: Sichern Sie die Messdaten auf einem PC und löschen Sie anschließend den Datenspeicher des Prüfgeräts durch Löschen von „database“ oder durch Importieren einer (leeren) Datenbank.

Messung oder Datenbank (database) löschen.

Dieses Abfragefenster fordert Sie zur nochmaligen Bestätigung der Löschung auf.

Das angeschlossene Gerät ist für diese Schnittstelle nicht geeignet.

Datenverlust bei Änderung der Sprache, des Profils oder bei Rücksetzen auf Werkseinstellung!

SETUP

alle

GMC-I Messtechnik GmbH 81

Sichern Sie vor Drücken der jeweiligen Taste Ihre Messdaten auf einem PC.

Dieses Abfragefenster fordert Sie zur nochmaligen Bestätigung der Löschung auf.

Ist die Datenbank, d. h. die in der ETC angelegte Struktur zu groß für den Gerätespeicher, so erscheint diese Fehlermeldung.

Die Datenbank im Gerätespeicher ist nach der abgebrochenen Datenbankübertragung leer.

Abhilfe: Verkleinern Sie die Datenbank innerhalb der ETC oder senden Sie die Datenbank ohne Messwerte (Taste Struktur senden), falls bereits Messwerte vorhanden sein sollten.

19 Technische Kennwerte

Technische Kennwerte MBASE+ und MTECH+

Funk-

Messgröße Anzeigebereich

tion

L-PE

N-PE

SONDE

L-N

IΔN

0 ... 99,9 V 0,1 V

100 ... 600 V 1 V ±(2% v.M.+1D) ±(1% v.M.+1D)

15,0 ... 99,9 Hz

100 ... 999 Hz

0 ... 99,9 V

100 ... 600 V

0 ... 99,9 V

100 ... 600 V

0 ... 99,9 V

100 ... 600 V

0 ... 70,0 V 0,1 V 0,3 · I

10 Ω ... 999 Ω

1,00 kΩ ... 6,51 kΩ

0,01 kΩ

3 Ω ... 999 Ω

ΔN

1Ω ... 651 Ω 1Ω

0,3 Ω ... 99,9 Ω

100 Ω ... 217 Ω 0,2 Ω ... 9,9 Ω

10 Ω ... 130 Ω

1 kΩ ... 2,17 kΩ

0,01 kΩ

IF (IΔN = 6 mA) 1,8 ... 7,8 mA

IF (IΔN = 10 mA) 3,0 ... 13,0 mA 3,0 ... 13,0 mA 3,0 ... 13,0 mA

(IΔN = 30 mA) 9,0 ... 39,0 mA 9,0 ... 39,0 mA 9,0 ... 39,0 mA

(IΔN = 100 mA) 30 ... 130 mA 1 mA 30 ... 130 mA 30 ... 130 mA

(IΔN = 300 mA) 90 ... 390 mA 1 mA 90 ... 390 mA 90 ... 390 mA

(IΔN = 500 mA) 150 ... 650 mA 1 mA 150 ... 650 mA 150 ... 650 mA

/ UL = 25 V 0 ... 25,0 V

IΔ

/ UL = 50 V 0 ... 50,0 V 0 ... 50,0 V

IΔ

(IΔN · 1) 0 ... 1000 ms 1 ms 6 ... 500 mA 0 ... 1000 ms

(IΔN · 2) 0 ... 1000 ms 1 ms

(IΔN · 5) 0 ... 40 ms 1 ms

()

L-PE

L-N

L-PE

+ DC

L-PE

L-N

(15 mA)

L-PE

0 ... 999 mΩ

1,00 ... 9,99 Ω

0 ... 999 mΩ 1,00 ... 9,99 Ω 10,0 ... 29,9 Ω

0 ... 9,9 A

10 ... 999 A

1,00 ... 9,99 kA

+ DC)

10,0 ... 50,0 kA

0,5 ... 9,99 Ω 0,01 Ω nur Anzeigebereich

10,0 ... 99,9 Ω

100 ... 999 Ω

100 ... 999 mA

IK (15 mA)

RE (mit Sonde)

(ohne Sonde)

Werte wie Z

RE DC+

Sel

Zange

EX-

TRA

0 ... 999 Ω

RE DC+ 0 ... 999 Ω

L-PE

]

0,00 ... 9,99 A 10,0 ... 99,9 A

0 ... 999 mΩ 1,00 ... 9,99 Ω 10,0 ... 99,9 Ω

100 ... 999 Ω

1 kΩ ... 9,99 kΩ

0 ... 999 mΩ 1,00 ... 9,99 Ω 10,0 ... 29,9 Ω

0,01 kΩ

0 ... 253 V 1 V — Rechenwert

1 mΩ ...

0 ... 30 MΩ 1 kΩ

1 ... 999 kΩ

1,00 ... 9,99 MΩ

10,0 ... 49,9 MΩ

1 ... 999 kΩ

1,00 ... 9,99 MΩ

10,0 ... 99,9 MΩ

, R

ISO

E ISO

1 ... 999 kΩ

1,00 ... 9,99 MΩ

10,0 ... 99,9 MΩ

100 ... 200 MΩ

1 ... 999 kΩ

1,00 ... 9,99 MΩ

10,0 ... 99,9 MΩ

100 ... 500 MΩ

10 ... 999 V– 1,00 ... 1,19 kV

0,01 Ω ... 9,99 Ω

10,0 Ω ... 199,9 Ω

100 mΩ

Eingangs-

Auf-

impedanz/

lösung

Prüfstrom

0,1 Hz

1 Hz

0,1 V

1 V

0,1 V

1 V

5 MΩ

0,1 V

1 V

1 Ω

= 10 mA · 1,05

1 Ω

= 30 mA · 1,05

=100 mA · 1,05

0,1 Ω

=300 mA · 1,05

1 Ω

0,1 Ω

=500 mA · 1,05

1 Ω

1,8 ... 7,8 mA 1,8 ... 7,8 mA

0,1 mA

0,1 V wie I

2 · 6 ... 2 · 500 mA 5 · 6 ... 5 · 300 mA

1 mΩ

0,01 Ω

0,1 Ω

1,3 ... 3,7 A AC

0,5/1,25 A DC

0,1 A

1 A

10 A

100 A

0,1 Ω

1 Ω

15 mA AC

1 mA

0,01 A

0,1 A

1,3 ... 3,7 A AC

1 mΩ

1,3 ... 3,7 A AC

0,01 Ω

1,3 ... 3,7 A AC

0,1 Ω

400 mA AC

1 Ω

40 mA AC

4 mA AC

1 mΩ

1,3 ... 3,7 A AC

0,01 Ω

0,5/1,25 A DC

0,1 Ω

1 Ω

1,3 ... 2,7 A AC

0,5/1,25 A DC

1 Ω

2,3 mA bei 230 V

1 kΩ

10 kΩ

100 kΩ

1 kΩ

10 kΩ

100 kΩ

1 kΩ

10 kΩ

100 kΩ

1 MΩ

= 1,5 mA 50 kΩ ... 500 MΩ

1 kΩ

10 kΩ

100 kΩ

1 MΩ

1 V

10 V

10 mΩ

Im ≥ 200 mA

< 200 mA

ΔN

Betriebsmess-

unsicherheit

±(2% v.M.+5D) ±(1% v.M.+5D)

±(3% v.M.+5D) ±(3% v.M.+1D)

±(2% v.M.+5D) ±(2% v.M.+1D)

±(3% v.M.+5D) ±(3% v.M.+1D)

+10% v.M.+1D

Messbereich Nennwerte

5 ... 70 V

Rechenwert

aus

= U

IΔN / IΔN

UN = 120/230/

60/200/400 Hz

400/500 V

= 162/3/50/

120 V 230 V

400 V

0,3 ... 600 V

DC 15,4 ... 420 Hz ±(0,2% v.M.+1D)

0,3 ... 600 V

1,0 ... 600 V

fN = 50/60 Hz

= 25/50 V

ΔN

0 ... 25,0 V

0 ... 1000 ms

6 mA 10 mA 30 mA

100 mA 300 mA

500 mA

±(5% v.M.+1D)

+10% v.M.+1D

±4 ms ±3 mst

0 ... 40 ms

0,15 ... 0,49 Ω 0,50 ... 0,99 Ω 1,00 ... 9,99 Ω

0,25 ... 0,99 Ω 1,00 ... 9,99 Ω

120 (108 ... 132) V 230 (196 ... 253) V 400 (340 ... 440) V 500 (450 ... 550) V

10 ... 100 Ω

100 ... 1000 Ω

Rechenwert abh.

und Z

von U

L-PE

/10...1000Ω

K=UN

0,15 Ω ... 0,49 Ω 0,50 Ω ... 0,99 Ω

1,0 Ω ...9,99 Ω

10 Ω ...99,9 Ω 100 Ω ...999 Ω 1 kΩ ...9,99 kΩ

0,25 ... 0,99 Ω 1,00 ... 9,99 Ω

0,25 ... 300 Ω

10 kΩ ... 199 kΩ

200 kΩ ... 30 MΩ

fN =162/

U fN = 162/

fN = 50/60 Hz

= 120/230 V

400/500 V

= 120/230 V

= 50/60 Hz

= 120/230 V

60 Hz

= 120/230 V

= 400 V

= 120/230 V

= 50/60 Hz

siehe RE±

= 120/230 V

= 50/60 Hz

= U

= 50 V

= 1 mA

= 100 V

= 1 mA

= 250 V

= 1 mA

= 500 V

= 1000 V

= 1 mA

/50/60 Hz

(10% v.M.+30D)

±(5% v.M.+3D)

(18% v.M.+30D)

± ±(10% v.M.+3D)

Rechenwert aus Z

(10% v.M.+10D)

(8% v.M.+2D)

50/

Rechenwert aus Z

= UN/Z

(10% v.M.+30D)

±(5% v.M.+3D)

±(10% v.M.+3D) ±(10% v.M.+3D) ±(10% v.M.+3D)

±(18% v.M.+30D) ±(10% v.M.+3D)

(20% v.M.+20 D)±(15% v.M.+20 D)

(22% v.M.+20 D)±(15% v.M.+20 D)

±(20% v.M.+2D)

L-N

±(10% v.M.+2D)

Bereich kΩ

±(5% v.M.+10D)

Bereich MΩ

±(5% v.M.+1D)

10 ... 1,19 kV ±(3% v.M.+1D)

0,1 Ω ... 5,99 Ω

6,0 Ω ... 100 Ω

= 4,5 V ±(4% v.M.+2D) ±(2% v.M.+2D)

Eigen-

unsicherheit

(0,1% v.M.+1D)

±(2% v.M.+5D) ±(2% v.M.+1D)

±(1% v.M.+5D) ±(1% v.M.+1D)

±(2% v.M.+5D) ±(2% v.M.+1D)

+1% v.M.–1D ...

+9% v.M.+1D

(3,5% v.M.+2D)

+1% v.M.–1D ...

+9% v.M.+1 D

±(5% v.M.+30D) ±(4% v.M.+30D)

±(3% v.M.+3D)

±(6% v.M.+50D)

±(4% v.M.+3D)

L-PE

(2% v.M.+2D)

(1% v.M.+1D)

(15 mA):

L-PE

(15 mA)

L-PE

±(5% v.M.+30D) ±(4% v.M.+30D)

±(3% v.M.+3D) ±(3% v.M.+3D) ±(3% v.M.+3D) ±(3% v.M.+3D)

±(6% v.M.+50D)

±(4% v.M.+3D)

±(10% v.M.+3D)

±(5% v.M.+3D)

Bereich kΩ

±(3% v.M.+10D)

Bereich MΩ

±(3% v.M.+1D)

±(1,5% v.M.+1D)

Anschlüsse

Stecker-

2-Pol-

Adapter

3-Pol-

Adapter

Sonde

einsatz

● ●●

●

●●

●●●wahl-

weise

●

L-PE

●● ●

●●●●

●●

●

Zangen

WZ12CZ3512AMFLEX

P300

●

82 GMC-I Messtechnik GmbH

Technische Kennwerte MBASE+ und MTECH+

Funk-

Messgröße Anzeigebereich

tion

1 ... 999 kΩ 1,00 ... 9,99 MΩ 10,0 ... 49,9 MΩ

1 ... 999 kΩ 1,00 ... 9,99 MΩ 10,0 ... 99,9 MΩ

, R

ISO

E ISO

SEN-

SOR

6) 7)

U > 230 V nur mit 2- bzw. 3-Pol-Adapter

Die an der Zange gewählte Wandlerübersetzung (1/10/100/1000 mV/A) muss in

L/Amp

/ 2

IΔN > 300 mA und 5

IΔN 5

300 mA nur mit UN = 230 V

Schalterstellung „SENSOR“ / Menu „TYP“ eingestellt werden. bei R

Eselektiv/REgesamt

bei den angegebenen Mess- und Eigenunsicherheiten sind die der jeweiligen Stromzange bereits enthalten. Messbereich des Signaleingangs am Prüfgerät UE: 0 ... 1,0 V Eingangsimpedanz bei fN < 45 Hz => UN < 253 V

1 ... 999 kΩ 1,00 ... 9,99 MΩ 10,0 ... 99,9 MΩ

100 ... 200 MΩ

1 ... 999 kΩ 1,00 ... 9,99 MΩ 10,0 ... 99,9 MΩ

100 ... 500 MΩ

10 ... 999 V–

1,00 ... 1,19 kV

0,01 Ω ... 9,99 Ω

10,0 Ω ... 199,9 Ω

0,0 ... 99,9 mA 0,1 mA 100 ... 999 mA 1 mA

10,0 ... 15,0 A 0,1 A 1,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A

100 ... 150 A 1 A

0,0 ... 99,9 mA 0,1 mA 100 ... 999 mA 1 mA ±(7% v.M.+1D) ±(5% v.M.+1D)

0,00 ... 9,99 A 0,01 A 100 mV/A 0,05 ... 10 A ±(3,4% v.M.+2D) ±(3% v.M.+2D) 0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(3,1% v.M.+1D) ±(3% v.M.+1D) 0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(3,1% v.M.+2D) ±(3% v.M.+2D)

100 ... 999 A 1 A ±(3,1% v.M.+1D) ±(3% v.M.+1D)

0,0 ... 99,9 mA 0,1 mA 100 ... 999 mA 1 mA

0,00 ... 9,99 A

0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A 0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(5% v.M.+2D) 0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(5% v.M.+7D)

100 ... 999 A 1 A ±(5% v.M.+2D)

IΔN > 500 mA und If > 300 mA nur bis UN≤ 230 V !

< 100

des Signaleingangs am Prüfgerät

Auf-

lösung

1 kΩ

10 kΩ

100 kΩ

1 kΩ

10 kΩ

100 kΩ

1 kΩ

10 kΩ

100 kΩ

1 MΩ

1 kΩ

10 kΩ

100 kΩ

1 MΩ

1 V

10 V

10 mΩ

100 mΩ

0,01 A 0,01 A

Prüfstrom Messbereich Nennwerte

= 1,5 mA 50 kΩ ... 500 MΩ

10 ... 1,19 kV ±(3% v.M.+1D)

Im ≥ 200 mA

< 200 mA

Wandler-

übersetzung

1 V/A 5 ... 15 A

1 mV/A 5 ... 150 A

1 V/A 5 ... 1000 mA

10 mV/A 0,5 ... 100 A

1 mV/A 5 ... 1000 A

1 V/A 30 ... 1000 mA

100 mV/A 0,3 ... 10 A

10 mV/A 3 ... 100 A

10 mV/A 0,5 ... 100 A

1 mV/A 5 ... 1000 A

: 800 kΩ

0,1 Ω ... 5,99 Ω

6,0 Ω ... 100 Ω

(0 ... 1,4 Vpeak) AC/DC

eff

Betriebsmess-

unsicherheit

= 50 V

= 1 mA

= 100 V

= 1 mA

= 250 V

= 1 mA

= 500 V

= 1000 V

= 1 mA

= 4,5 V ±(4% v.M.+2D) ±(2% v.M.+2D)

= 50/60 Hz

16,7/50/60/200/

400 Hz

fN = 50/60 Hz

DC/16,7/50/60/

200 Hz

Bereich kΩ

±(5% v.M.+10D)

Bereich MΩ

±(5% v.M.+1D)

±(13% v.M.+5D) ±(5% v.M.+4D)

±(13% v.M.+1D) ±(5% v.M.+1D)1,00 ... 9,99 A 0,01 A

±(11% v.M.+4D) ±(4% v.M.+3D)

±(11% v.M.+1D) ±(4% v.M.+1D)

±(7% v.M.+2D) ±(5% v.M.+2D)

±(3,1% v.M.+2D) ±(3% v.M.+2D)

±(3,1% v.M.+1D) ±(3% v.M.+1D)

±(27% v.M.+100D) ±(3% v.M.+100D)

±(27% v.M.+11D) ±(27% v.M.+12D) ±(27% v.M.+11D)

±(27% v.M.+100D) ±(3% v.M.+100D)

±(27% v.M.+11D)

(5% v.M.+12D)±(3% v.M.+12D)

(5% v.M.+50D) ±(3% v.M.+50D)

unsicherheit

±(3% v.M.+10D)

±(3% v.M.+1D)

±(1,5% v.M.+1D)

5) 5)

±(3% v.M.+11D) ±(3% v.M.+12D) ±(3% v.M.+11D)

±(3% v.M.+11D)

±(3% v.M.+2D)

±(3% v.M.+7D) ±(3% v.M.+2D)

Eigen-

Bereich kΩ

Bereich MΩ

Stecker-

2-Pol-

einsatz

Adapter

●●

●

Anschlüsse

3-Pol-

WZ12CZ3512AMFLEX

Adapter

I 15A

II 150A

Zangen

1 A 10A

100A

1000A

CP1100

P300

0,03

0,3

300

100A~

1000A~

Legende: D = Digit, v. M. = vom Messwert

GMC-I Messtechnik GmbH 83

Technische Kennwerte MPRO, MXTRA & SECULIFE IP

Funk-

Messgröße Anzeigebereich

tion

L-PE

N-PE

SONDE

L-N

IΔN

0 ... 99,9 V 0,1 V

100 ... 600 V 1 V ±(2% v.M.+1D) ±(1% v.M.+1D)

15,0 ... 99,9 Hz

100 ... 999 Hz

0 ... 99,9 V

100 ... 600 V

0 ... 99,9 V

100 ... 600 V

0 ... 99,9 V

100 ... 600 V

0 ... 70,0 V 0,1 V 0,3 · I

10 Ω ... 999 Ω

1,00 kΩ ... 6,51 kΩ

3 Ω ... 999 Ω

1 kΩ ... 2,17 kΩ

1Ω ... 651 Ω 1Ω

0,3 Ω ... 99,9 Ω

0,01 kΩ

100 Ω ... 217 Ω

+ DC)

0,2 Ω ... 9,9 Ω

10 Ω ... 130 Ω

1,00 ... 9,99 Ω

1,00 ... 9,99 Ω 10,0 ... 29,9 Ω

1,00 ... 9,99 kA 10,0 ... 50,0 kA

0,5 ... 99,9 Ω 100 ... 999 Ω

0 ... 999 mΩ

0 ... 9,9 A

10 ... 999 A

ΔN

IF (IΔN = 6 mA) 1,8 ... 7,8 mA

(IΔN = 10 mA) 3,0 ... 13,0 mA 3,0 ... 13,0 mA 3,0 ... 13,0 mA

(IΔN = 30 mA) 9,0 ... 39,0 mA 9,0 ... 39,0 mA 9,0 ... 39,0 mA

(IΔN = 100 mA) 30 ... 130 mA 1 mA 30 ... 130 mA 30 ... 130 mA

(IΔN = 300 mA) 90 ... 390 mA 1 mA 90 ... 390 mA 90 ... 390 mA

(IΔN = 500 mA) 150 ... 650 mA 1 mA 150 ... 650 mA 150 ... 650 mA

/ UL = 25 V 0 ... 25,0 V

IΔ

/ UL = 50 V 0 ... 50,0 V 0 ... 50,0 V

IΔ

(IΔN · 1) 0 ... 1000 ms 1 ms 6 ... 500 mA 0 ... 1000 ms

(IΔN · 2) 0 ... 1000 ms 1 ms

(IΔN · 5) 0 ... 40 ms 1 ms

()

L-PE

L-N

L-PE

+ DC

L-PE

L-N

(15 mA)

L-P E

0,10 ... 9,99 A

IK (15 mA)

10,0 ... 99,9 A

100 ... 999 A

14)

0 ... 999 mΩ 1,00 ... 9,99 Ω 10,0 ... 99,9 Ω

100 ... 999 Ω

1 kΩ ... 9,99 kΩ

0,5 ... 99,9 Ω 100 ... 999 Ω

0 ... 999 mΩ 1,00 ... 9,99 Ω 10,0 ... 29,9 Ω

0,01 kΩ

0 ... 253 V 1 V 3,7 ... 4,7 A AC

0 ... 999 mΩ 1,00 ... 9,99 Ω 10,0 ... 99,9 Ω

100 ... 999 Ω

0 ... 999 mΩ 1,00 ... 9,99 Ω 10,0 ... 99,9 Ω

100 ... 999 Ω

0 ... 30 MΩ 1 kΩ 2,3 mA bei 230 V

20 ... 648 kΩ

2,51 MΩ

0,01 MΩ

Sel

Zange

EXTRA

(ohne Sonde)

E.sl

(mit Sonde)

E (15 mA)

(ohne/mit Sonde)

(ohne Sonde)

E.sl

+ DC

(mit Sonde)

E.sl

+ DC

E.sel

(nur mit Sonde)

E.sel

+ DC

(nur mit Sonde)

IMD-Test

Eingangs-

Auf-

impedanz/

lösung

0,1 Hz

1 Hz

0,1 V

1 V

Prüfstrom

5 MΩ

0,1 V

1 V

0,1 V

1 V

1 Ω

= 10 mA · 1,05

1 Ω

= 30 mA · 1,05

=100 mA · 1,05

0,1 Ω

=300 mA · 1,05

1 Ω

0,1 Ω

=500 mA · 1,05

1 Ω

1,8 ... 7,8 mA 1,8 ... 7,8 mA

0,1 mA

0,1 V wie I

2 · 6 ... 2 · 500 mA 5 · 6 ... 5 · 300 mA

3,7 ... 4,7 A AC

1 mΩ

0,01 Ω

3,7 ... 4,7 A AC

0,1 Ω

0,5/1,25 A DC

0,1 A

1 A

10 A

100 A 0,1 Ω

1 Ω

0,1 A

1 A

1 mΩ

0,1 Ω

1 Ω

15 mA AC

3,7 ... 4,7 A AC 3,7 ... 4,7 A AC

400 mA AC

40 mA AC

0,01 A

0,01 Ω

4 mA AC

0,1 Ω

15 mA AC

1 Ω

1 mΩ

3,7 ... 4,7 A AC

0,01 Ω

0,5/1,25 A DC

0,1 Ω

1 mΩ

0,01 Ω

0,1 Ω

1 Ω

2,1 A AC 2,1 A AC

400 mA AC

40 mA AC

1 mΩ

0,01 Ω

3,7 ... 4,7 A AC

0,1 Ω

0,5/1,25 A DC

1 Ω

1 kΩ

IT-Netzspannung U.it = 90 ... 550 V

ΔN

Messbereich Nennwerte

5 ... 70 V

Rechenwert

aus

= U

IΔN / IΔN

60/200/400 Hz

UN = 120 V 230 V 400 V 500 V

= 162/3/50/

U 120 V 230 V

400 V

0,3 ... 600 V

DC 15,4 ... 420 Hz ±(0,2% v.M.+1D) ±(0,1% v.M.+1D)

0,3 ... 600 V

1,0 ... 600 V

Betriebsmess-

unsicherheit

±(2% v.M.+5D) ±(1% v.M.+5D)

±(3% v.M.+5D) ±(3% v.M.+1D)

±(2% v.M.+5D) ±(2% v.M.+1D) ±(3% v.M.+5D) ±(3% v.M.+1D)

+10% v.M.+1D

Eigen-

unsicherheit

±(2% v.M.+5D)

±(2% v.M.+1D) ±(1% v.M.+5D) ±(1% v.M.+1D)

±(2% v.M.+5D)

±(2% v.M.+1D)

+1% v.M.–1D ...

+9% v.M.+1D

fN = 50/60 Hz

= 25/50 V

ΔN

0 ... 25,0 V

0 ... 1000 ms

6 mA 10 mA 30 mA

100 mA 300 mA

500 mA

±(5% v.M.+1D)

+10% v.M.+1D

±4 ms ±3 mst

±(3,5%

v.M .+2 D)

+1% v.M.–1D ...

+9% v.M.+1 D

0 ... 40 ms

0,10 ... 0,49 Ω 0,50 ... 0,99 Ω 1,00 ... 9,99 Ω

0,25 ... 0,99 Ω 1,00 ... 9,99 Ω

= 120/230 V

400/500 V

fN =162/

= 120/230 V

= 50/60 Hz

/50/60 Hz

(10% v.M.+20D)

±(5% v.M.+3D)

(18% v.M.+30D)

±(10% v.M.+3D)

20D

±(5% v.M.+

20D

±(4% v.M.+

±(3% v.M.+3D)

±(6% v.M.+50D)

±(4% v.M.+3D)

120 (108 ... 132) V 230 (196 ... 253) V 400 (340 ... 440) V 500 (450 ... 550) V

10 ... 100 Ω

100 ... 1000 Ω

100 mA ... 12 A

= 120 V)

200 mA ... 25 A

= 230 V)

0,10 Ω ... 0,49 Ω 0,50 Ω ... 0,99 Ω

1,0 Ω ...9,99 Ω

10 Ω ...99,9 Ω 100 Ω ...999 Ω 1 kΩ ...9,99 kΩ

10 Ω ...99,9 Ω 100 Ω ...999 Ω

0,25 ... 0,99 Ω 1,00 ... 9,99 Ω

RE = 0,10 ... 9,99

0,25 ... 300 Ω

< 10 Ω

E.ges

10 kΩ ... 199 kΩ

200 kΩ ... 30 MΩ

20 kΩ ... 199 kΩ

200 kΩ ... 648 kΩ

2,51 MΩ

= 120/230 V

= 162/

UN wie Funktion U

fN = 50/60 Hz

= 120/230 V

= 50/60 Hz

= 120/230 V

= 50/60 Hz

UN = 120/230 V

= 50/60 Hz

UN = 120/230 V

= 50/60 Hz

UN = 120/230 V

= 50/60 Hz

U0 = U

IT-Netz-Nenn-

spanungen

UN.it =

120/230/400/

= 50/60 Hz

60 Hz

500 V

50/

L-N

Rechenwert aus Z

(10% v.M.+10D)

(8% v.M.+2D)

Rechenwert aus

= UN/Z

(10% v.M.+20D)

±(5% v.M.+3D) ±(10% v.M.+3D) ±(10% v.M.+3D) ±(10% v.M.+3D)

(10% v.M.+10D)

(8% v.M.+2D)

(18% v.M.+30D)

±(10% v.M.+3D)

Rechenwert U

(20% v.M.+20 D)±(15% v.M.+20 D)

(22% v.M.+20 D)±(15% v.M.+20 D)

±(20% v.M.+2D) ±(10% v.M.+2D)

±7%

±12%

±3%

L-P E

(2% v.M.+2D)

(1% v.M.+1D)

(15 mA)

L-P E

±(5% v.M.+ ±(4% v.M.+

±(3% v.M.+3D) ±(3% v.M.+3D) ±(3% v.M.+3D) ±(3% v.M.+3D)

±(2% v.M.+2D) ±(1% v.M.+1D)

±(6% v.M.+50D)

±(4% v.M.+3D)

= UN · RE/R

±(10% v.M.+3D)

±(5% v.M.+3D)

±5%

±10%

±2%

20D 20D

E.sl

Anschlüsse

Stecker-

2-Pol-

Adapter

3-Pol-

Adapter

einsatz

●●●

●

●●

) )

●

L-PE

) )

●● ●

●●●●

●●

Sonde

●

wahlweise

Zangen

WZ12C Z3512A

●

MFLEX

P300

●

84 GMC-I Messtechnik GmbH

Funk-

Messgröße Anzeigebereich

tion

, R

ISO

E ISO

1 ... 999 kΩ 1,00 ... 9,99 MΩ 10,0 ... 49,9 MΩ

1 ... 999 kΩ 1,00 ... 9,99 MΩ 10,0 ... 99,9 MΩ

100 ... 200 MΩ

1 ... 999 kΩ 1,00 ... 9,99 MΩ 10,0 ... 99,9 MΩ

100 ... 500 MΩ

10 ... 999 V–

1,00 ... 1,19 kV

0,01 Ω ... 9,99 Ω

10,0 Ω ... 199,9 Ω

Auf-

lösung

1 kΩ

10 kΩ

100 kΩ

1 kΩ

10 kΩ

100 kΩ

1 kΩ

10 kΩ

100 kΩ

1 MΩ

1 kΩ

10 kΩ

100 kΩ

1 MΩ

1 V

10 V

10 mΩ

100 mΩ

Prüfstrom Messbereich Nennwerte

= 1,5 mA 50 kΩ ... 500 MΩ

10 ... 1,19 kV ±(3% v.M.+1D)

Im ≥ 200 mA

< 200 mA

Wandler-

übersetzung

0,1 Ω ... 5,99 Ω

6,0 Ω ... 100 Ω

)

0,0 ... 99,9 mA 0,1 mA 100 ... 999 mA 1 mA

1 V/A 5 ... 15 A

10,0 ... 15,0 A 0,1 A 1,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A

1 mV/A 5 ... 150 A

100 ... 150 A 1 A

0,0 ... 99,9 mA 0,1 mA 100 ... 999 mA 1 mA ±(7% v.M.+1D) ±(5% v.M.+1D)

1 V/A 5 ... 1000 mA

0,00 ... 9,99 A 0,01 A 100 mV/A 0,05 ... 10 A ±(3,4% v.M.+2D) ±(3% v.M.+2D)

SEN-

SOR

6) 7)

L/Amp

0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(3,1% v.M.+1D) ±(3% v.M.+1D) 0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(3,1% v.M.+2D) ±(3% v.M.+2D)

100 ... 999 A 1 A ±(3,1% v.M.+1D) ±(3% v.M.+1D)

0,0 ... 99,9 mA 0,1 mA 100 ... 999 mA 1 mA

0,00 ... 9,99 A

0,01 A

0,01 A 0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A 0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(5% v.M.+2D)

10 mV/A 0,5 ... 100 A

1 mV/A 5 ... 1000 A

1 V/A 30 ... 1000 mA

100 mV/A 0,3 ... 10 A

10 mV/A 3 ... 100 A

10 mV/A 0,5 ... 100 A

0,00 ... 9,99 A 0,01 A 10,0 ... 99,9 A 0,1 A ±(5% v.M.+7D)

1 mV/A 5 ... 1000 A

100 ... 999 A 1 A ±(5% v.M.+2D)

U > 230 V nur mit 2- bzw. 3-Pol-Adapter

/ 2

IΔN > 300 mA und 5

Die an der Zange gewählte Wandlerübersetzung (1/10/100/1000 mV/A) muss in

Schalterstellung „SENSOR“ / Menu „TYP“ eingestellt werden.

bei R

Eselektiv/REgesamt

IΔN > 500 mA und If > 300 mA nur bis UN≤ 230 V !

< 100

2-Pol-

Anschlüsse

3-Pol-

WZ12CZ3512AMFLEX

Adapter

= 50 V

= 1 mA

= 100 V

= 1 mA

= 250 V

= 1 mA

= 500 V

= 1000 V

= 1 mA

Betriebsmess-

unsicherheit

Bereich kΩ

±(5% v.M.+10D)

Bereich MΩ

±(5% v.M.+1D)

Eigen-

unsicherheit

Bereich kΩ

±(3% v.M.+10D)

Bereich MΩ

±(3% v.M.+1D)

Stecker-

einsatz

Adapter

●●

±(1,5% v.M.+1D)

= 4,5 V ±(4% v.M.+2D) ±(2% v.M.+2D)

5) 5)

●

±(13% v.M.+5D) ±(5% v.M.+4D)

I 15A

II 150A

= 50/60 Hz

±(13% v.M.+1D) ±(5% v.M.+1D)1,00 ... 9,99 A 0,01 A

±(11% v.M.+4D) ±(4% v.M.+3D) ±(11% v.M.+1D) ±(4% v.M.+1D)

±(7% v.M.+2D) ±(5% v.M.+2D)

16,7/50/60/200/

400 Hz

±(3,1% v.M.+2D) ±(3% v.M.+2D)

±(3,1% v.M.+1D) ±(3% v.M.+1D)

±(27% v.M.+100D) ±(3% v.M.+100D)

= 50/60 Hz

±(27% v.M.+11D) ±(27% v.M.+12D) ±(27% v.M.+11D)

±(3% v.M.+11D) ±(3% v.M.+12D) ±(3% v.M.+11D)

±(27% v.M.+100D) ±(3% v.M.+100D)

DC/16,7/50/60/

200 Hz

±(27% v.M.+11D)

(5% v.M.+12D)±(3% v.M.+12D)

(5% v.M.+50D) ±(3% v.M.+50D)

±(3% v.M.+11D)

±(3% v.M.+2D)

±(3% v.M.+7D) ±(3% v.M.+2D)

bei den angegebenen Messunsicherheiten sind die der jeweiligen Stromzange bereits enthalten.

Messbereich des Signaleingangs am Prüfgerät UE: 0 ... 1,0 V

Eingangsimpedanz

bei fN < 45 Hz => UN < 253 V

des Signaleingangs am Prüfgerät

(0 ... 1,4 Vpeak) AC/DC

eff

: 800 kΩ

Zangen

1 A 10A 100A

1000A

CP1100

P300

0,03

0,3

300

100A~

1000A~

Sonderfunktion MPRO, MXTRA

Funk-

Messgröße Anzeigebereich

tion

RE 3-Pol

RE 4-Pol ±(10% v.M.+10D) ±(3% v.M.+5D)

RE 4-Pol

selektiv

mit Messzange

BAT

RE spez

(p)

Sondenabstand

d (p)

RE 2-Zangen

Signalfrequenz ohne Störsignal

Adapterkabel PRO-RE (Z501S) für Prüfstecker zum Anschluss der Erdsonden (E-Set 3/4)

Adapterkabel PRO-RE/2 (Z502T) für Prüfstecker zum Anschluss der Generator-

zange (E-CLIP2)

Generatorzange: E-CLIP2 (Z591B)

Messzange: Z3512A (Z225A)

10)

bei RE.sel/RE < 10 oder Messzangenstrom > 500 μA

11)

bei RE.H/RE ≤ 100 und RE.E/RE ≤ 100

0,00 ... 9,99 Ω 10,0 ... 99,9 Ω

100 ... 999 Ω 1,00 ... 9,99 kΩ 10,0 ... 50,0 kΩ

0,00 ... 9,99 Ω 10,0 ... 99,9 Ω

100 ... 999 Ω 1,00 ... 9,99 kΩ

10,0 ... 19,9 kΩ 10,0 ... 49,9 kΩ

0,0 ... 9,9 Ωm

100 ... 999 Ωm

1,00 ... 9,99 kΩm

0,1 ... 999 m

0,00 ... 9,99 Ω 10,0 ... 99,9 Ω

100 ... 999 Ω 1,00 ... 1,99 kΩ

15)

16)

0,01 kΩm

Auf-

lösung

0,01 Ω

0,1 Ω

1 Ω

0,01 kΩ

0,1 kΩ 0,01 Ω

0,1 Ω

1 Ω

0,01 kΩ

0,1 kΩ 0,1 kΩ

0,1 Ωm

1 Ωm

0,01 Ω

0,1 Ω

1 Ω

0,01 k

Prüfstrom/

Signalfrequen

16 mA/128 Hz

1,6 mA/128 Hz 0,16 mA/128 Hz 0,16 mA/128 Hz 0,16 mA/128 Hz

16 mA/128 Hz

1,6 mA/128 Hz 0,16 mA/128 Hz 0,16 mA/128 Hz 0,16 mA/128 Hz

16 mA/128 Hz

1,6 mA/128 Hz 0,16 mA/128 Hz 0,16 mA/128 Hz

0,16mA/128 Hz

30 V / 128 Hz

Messbereich

1,00 Ω ... 19,9 Ω

5,0 Ω ... 199 Ω

50 Ω ... 1,99 kΩ 0,50kΩ ... 19,9kΩ 0,50kΩ ... 49,9kΩ

1,00 Ω ... 9,99 Ω

10,0 Ω ... 200 Ω

100 Ωm ... 9,99 kΩm

500 Ωm ... 9,99 kΩm 5,00 kΩm ... 9,99 kΩm 5,00 kΩm ... 9,99 kΩm 5,00 kΩm ... 9,99 kΩm

0,10 ... 9,99 Ω 10,0 ... 99,9 Ω

Betriebsmess-

unsicherheit

±(10% v.M.+10D)

+ 1 Ω

±(15% v.M.+10D) ±(20% v.M.+10D)

10)

12)

±(20% v.M.+10D)

13)

12)

bei d = 20 m

13)

bei d= 2 m

14)

bei Z

15)

nur bei RANGE = 20 k

16)

nur bei RANGE = 50 kΩ oder AUTO

11)

±(10% v.M.+5D) ±(20% v.M.+5D)

< 0,5 Ω wird Ik > UN/0,5 Ω angezeigt

L-PE

Eigen-

unsicherheit

±(3% v.M.+5D)

+ 0,5 Ω

(10% v.M.+10D)

(15% v.M.+10D)

(12% v.M.+10D)

11)

±(5% v.M.+5D)

±(12% v.M.+5D)

Adapter für Prüfstecker

PRO-RE PRO-RE/2 Z3512A Z591B

6) 9)

Legende: D = Digit, v. M. = vom Messwert

Anschlüsse

Stromzangen

7) 9) 8)

GMC-I Messtechnik GmbH 85

Kennwerte PROFITEST MASTER & SECULIFE IP

BAT

Überlastbarkeit

Referenzbedingungen

Netzspannung 230 V ± 0,1 % Netzfrequenz 50 Hz ± 0,1 % Frequenz der Messgröße Kurvenform d. Messgröße

45 Hz … 65 Hz Sinus (Abweichung zwischen Effektiv-

und Gleichrichtwert ≤ 0,1 %) Netzimpedanzwinkel cos ϕ =1 Sondenwiderstand ≤ 10 Ω Versorgungsspannung 12 V ± 0,5 V Umgebungstemperatur + 23 °C ± 2 K Relative Luftfeuchte 40% … 60% Fingerkontakt bei Prüfung Potenzialdifferenz

auf Erdpotenzial Standortisolation rein ohmsch

Nenngebrauchsbereiche

Spannung U

Frequenz f

Gesamtspannungsbereich UY65 ... 550 V Gesamtfrequenzbereich 15,4 ... 420 Hz Kurvenform Sinus Tem pe ra tu rb er ei ch 0 °C ... + 40 °C Versorgungsspannung 8 ... 12 V Netzimpedanzwinkel entsprechend cos ϕ = 1 ... 0,95 Sondenwiderstand < 50 kΩ

120 V (108 ... 132 V) 230 V (196 ... 253 V) 400 V (340 ... 440 V)

16 2/3Hz (15,4 ... 18 Hz) 50 Hz (49,5 ... 50,5 Hz) 60 Hz (59,4 ... 60,6 Hz) 200 Hz (190 ... 210 Hz) 400 Hz (380 ... 420 Hz)

Stromversorgung

Akkus 8 Stück AA 1,5 V,

wir empfehlen, ausschließlich den mit-

gelieferten Akkupack zu verwenden

(Akkupack Artikelnr. Z502H) Anzahl der Messungen (Standard-Setup mit Beleuchtung) – bei R

ISO

– bei R

Akkutest symbolische Anzeige der Akku-

Akkusparschaltung

Sicherheitsabschaltung Das Gerät schaltet bei zu niedriger Ver-

Ladebuchse Eingelegte Akkus können durch

Ladezeit ca. 2 Stunden *

1 Messung – 25 s Pause:

ca. 1100 Messungen

Auto-Umpolung/1 Ω

(1 Messzyklus) – 25 s Pause:

ca. 1000 Messungen

spannung

Die Anzeigebeleuchtung ist abschaltbar.

Das Prüfgerät schaltet sich nach der

letzten Tastenbetätigung automatisch

ab. Die Einschaltdauer kann vom

Anwender selbst gewählt werden.

sorgungsspannung ab bzw. kann nicht

eingeschaltet werden.

Anschluss eines Ladegeräts an die

Ladebuchse direkt aufgeladen werden:

Ladegerät Z502R

ISO

, U

L-P E

RCD, R Z

, Z

L-P E

L-N

, R

L-N

1200 V dauernd 600 V dauernd 440 V dauernd 550 V (begrenzt die Anzahl der Mes-

sungen und Pausenzeit, bei Überlastung schaltet ein Thermo-Schalter das Gerät ab.)

Elektronischer Schutz verhindert das Einschalten, wenn Fremdspannung anliegt.

Schutz durch Feinsicherungen FF 3,15 A 10 s,

>5A − Auslösen der Sicherungen

Elektrische Sicherheit

Schutzklasse I I nach IEC 61010-1/EN 61010-1/

Nennspannung 230/400 V (300/500 V) Prüfspannung 3,7 kV 50 Hz Messkategorie CAT II I 600 V bzw. CAT IV 300 V Verschmutzungsgrad 2 Sicherungen

Anschluss L und N je 1 G-Schmelzeinsatz

VDE 0411-1

FF 3,15/500G 6,3 mm x 32 mm

Elektromagnetische Verträglichkeit EMV

Produktnorm EN 61326-1:2006

Störaussendung Klasse EN 55022 A Störfestigkeit Prüfwert Leistungsmerkmal EN 61000-4-2 Kontakt/Luft - 4 kV/8 kV EN 61000-4-3 10 V/m EN 61000-4-4 Netzanschluss - 2 kV EN 61000-4-5 Netzanschluss - 1 kV EN 61000-4-6 Netzanschluss - 3 V EN 61000-4-11 0,5 Periode / 100%

Umgebungsbedingungen

Genauigkeit 0 ... + 40 °C Betrieb –5 ... + 50 °C Lagerung –20 ... + 60 °C (ohne Akkus) relative Luftfeuchte

max. 75%, Betauung ist auszuschließen

Höhe über NN max. 2000 m

Mechanischer Aufbau

Anzeige Mehrfachanzeige mittels Punktmatrix

128 x 128 Punkte Abmessungen BxLxT = 260 mm x 330 mm x 90 mm Gewicht ca. 2,7 kg mit Akkus Schutzart Gehäuse IP 40, Prüfspitze IP 40 nach

EN 60529/DIN VDE 0470-1 Tabellenauszug zur der Bedeutung des IP-Codes

IP XY

(1. Ziffer X)

Schutz gegen Eindringen von

festen Fremdkörpern

4 ≥ 1,0 mm

IP XY

(2. Ziffer Y)

∅

Schutz gegen Eindringen von

Wasser

0 nicht geschützt

Datenschnittstellen

* maximale Ladezeit bei vollständig entladenen Akkus.

Ein Timer im Ladegerät begrenzt die Ladezeit auf maximal 4 Stunden

Typ USB-Slave für PC-Anbindung Typ RS232 für Barcode- und RFID-Leser Typ Bluetooth

für PC-Anbindung

(nur MTECH+, MXTRA & SECULIFE IP)

86 GMC-I Messtechnik GmbH

20 Wartung

Hinweis

Achtung!

BAT

Pb Cd Hg

20.1 Firmwarestand und Kalibrierinfo

Siehe Kap. 4.6.

20.2 Akkubetrieb und Ladevorgang

Überzeugen Sie sich in regelmäßigen kurzen Abständen oder nach längerer Lagerung Ihres Gerätes, dass die Akkus nicht ausgelaufen sind.

Wir empfehlen vor längeren Betriebspausen (z. B. Urlaub), die Akkus zu entfernen. Hierdurch verhindern Sie Tiefentladung oder Auslaufen, welches unter ungünstigen Umständen zur Beschädigung Ihres Gerätes führen kann.

Verwenden Sie zum Laden des im Prüfgerät eingesetzten Kompakt Akku-Pack (Z502H) nur das Ladegerät Z502R.

Vor Anschluss des Ladegeräts an die Ladebuchse stellen Sie folgendes sicher:

– der Kompakt Akku-Pack (Z502H) ist eingelegt,

keine handelsüblichen Akku-Packs,

keine Einzelakkus, keine Batterien – das Prüfgerät ist allpolig vom Messkreis getrennt – das Prüfgerät bleibt während des Ladevorgangs

ausgeschaltet.

Falls die Akkus bzw. der Akku-Pack (Z502H) längere Zeit (> 1 Monat) nicht verwendet bzw. geladen worden ist (bis zur Tiefentladung):

Beobachten Sie den Ladevorgang (Signalisierung durch LEDs am Ladegerät) und starten Sie gegebenenfalls einen weiteren Ladevorgang (nehmen Sie das Ladegerät hierzu vom Netz und trennen Sie es auch vom Prüfgerät. Schließen Sie es danach wieder an). Beachten Sie, dass die Systemuhr in diesem Fall nicht weiterläuft und bei Wiederinbetriebnahme neu gestellt werden muss.

20.2.1 Ladevorgang mit dem Ladegerät Z502R

➭ Setzen Sie den für Ihr Land passenden Netzstecker in das La-

degerät ein.

Stellen Sie sicher, dass der Kompakt Akku-Pack (Z502H) eingelegt ist und kein Batterieträger.

Verwenden Sie für das Laden im Gerät ausschließlich den mitgelieferten oder als Zubehör lieferbaren Kompakt Akku-Pack (Z502H) mit verschweißten Zellen.

➭ Verbinden Sie das Ladegerät über den Klinkenstecker mit

dem Prüfgerät und schließen Sie das Ladegerät über den Wechselstecker an das 230 V-Netz an. (Das Ladegerät ist nur für Netzbetrieb geeignet!)

Schalten Sie das Prüfgerät während des Ladevorgangs nicht ein. Der Überwachung des Ladevorgangs durch den Mikrocontroller kann ansonsten gestört werden und die unter Technische Daten angegebenen Ladezeiten können nicht mehr garantiert werden.

➭ Für die Bedeutung der LED-Kontrollanzeigen während des

Ladevorgangs beachten Sie bitte die Bedienungsanleitung, die dem Ladegerät beiliegt.

➭ Entfernen Sie das Ladegerät erst vom Prüfgerät, wenn die

grüne LED (voll/ready) leuchtet.

20.3 Sicherungen

Hat aufgrund einer Überlastung eine Sicherung ausgelöst, so erscheint eine entsprechende Fehlermeldung im Anzeigefeld. Die Spannungsmessbereiche des Gerätes sind aber weiterhin in Funktion.

Sicherung auswechseln

Trennen Sie vor dem Öffnen der Sicherungsfachdeckel das Gerät allpolig vom Messkreis!

➭ Lösen Sie die Schlitzschrauben der Sicherungsfachdeckel

neben der Netzanschlussleitung mit einem Schraubendreher. Die Sicherungen sind jetzt zugänglich.

➭ Ersatzsicherungen finden Sie nach Öffnen des Akkufachde-

ckels.

Falsche Sicherungen können das Messgerät schwer beschädigen. Es dürfen nur die Originalsicherungen von GMC-I Messtechnik GmbH (Bestell-Nr. 3-578-285-01 / SIBA

7012540.3,15 SI-EINSATZ FF 3,15/500 6,3X32) verwendet werden. Nur Originalsicherungen gewährleisten den erforderlichen Schutz durch geeignete Auslösecharakteristika. Sicherungen zu überbrücken bzw. zu reparieren ist unzulässig und lebensgefährlich! Bei Verwendung von Sicherungen mit anderem Nennstrom, anderem Schaltvermögen oder anderer Auslösecharakteristik besteht die Gefahr der Beschädigung des Gerätes!

➭ Nehmen Sie die defekte Sicherung heraus und ersetzen Sie

sie durch eine neue.

➭ Setzen Sie den Sicherungsfachdeckel mit der neuen Siche-

rung wieder ein und verriegeln Sie diesen durch Rechtsdrehung.

20.4 Gehäuse

Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Besonders für die Gummischutzflanken empfehlen wir ein feuchtes flusenfreies Mikrofasertuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Rücknahme und umweltverträgliche Entsorgung

Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses Gerät fällt unter die RoHS Richtlinie. Im Übrigen weisen wir darauf hin, dass der aktuelle Stand hierzu im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE zu finden ist.

Nach WEEE 2012/19/EU und ElektroG kennzeichnen wir unsere Elektro- und Elektronikgeräte mit dem nebenstehenden Symbol nach DIN EN 50419. Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der AltgeräteRücknahme wenden Sie sich bitte an unseren Service, Anschrift siehe Kapitel 22.

Sofern Sie in Ihrem Gerät Batterien oder Akkus einsetzen, die nicht mehr leistungsfähig sind, müssen diese ordnungsgemäß nach den gültigen nationalen Richtlinien entsorgt werden. Batterien oder Akkus können Schadstoffe oder Schwermetalle enthalten wie z. B. Blei (PB), Cd (Cadmium) oder Quecksilber (Hg).

Das nebenstehende Symbol weist darauf hin, dass Batterien oder Akkus nicht mit dem Hausmüll entsorgt werden dürfen, sondern bei hierfür eingerichteten Sammelstellen abgegeben werden müssen.

GMC-I Messtechnik GmbH 87

21 Anhang

21.1 Tabellen zur Ermittlung der maximalen bzw. minimalen Anzeigewerte unter Berücksichtigung der maximalen Betriebsmessunsicherheit des Gerätes

Tabelle 1

(Vollwelle) / Z

L-PE.

(Ω)

Grenzwert

Anzeigewert

0,10 0,07 0,10 0,05 0,15 0,11 0,15 0,10 0,20 0,16 0,20 0,14 0,25 0,20 0,25 0,18 0,30 0,25 0,30 0,22 0,35 0,30 0,35 0,27 0,40 0,34 0,40 0,31 0,45 0,39 0,45 0,35 0,50 0,43 0,50 0,39 0,60 0,51 0,60 0,48 0,70 0,60 0,70 0,56 0,80 0,70 0,80 0,65 0,90 0,79 0,90 0,73 1,00 0,88 1,00 0,82 1,50 1,40 1,50 1,33 2,00 1,87 2,00 1,79 2,50 2,35 2,50 2,24 3,00 2,82 3,00 2,70 3,50 3,30 3,50 3,15 4,00 3,78 4,00 3,60 4,50 4,25 4,50 4,06 5,00 4,73 5,00 4,51 6,00 5,68 6,00 5,42 7,00 6,63 7,00 6,33 8,00 7,59 8,00 7,24 9,00 8,54 9,00 8,15 9,99 9,48 9,99 9,05

Max.

L-N

Grenzwert

(+/- Halbwelle)

L-PE.

(Ω)

Max.

Anzeigewert

Tabelle 3

MΩ

Grenzwert

Anzeigewert

0,10 0,12 10,0 10,7 0,15 0,17 15,0 15,9 0,20 0,23 20,0 21,2 0,25 0,28 25,0 26,5 0,30 0,33 30,0 31,7 0,35 0,38 35,0 37,0 0,40 0,44 40,0 42,3 0,45 0,49 45,0 47,5 0,50 0,54 50,0 52,8 0,55 0,59 60,0 63,3 0,60 0,65 70,0 73,8 0,70 0,75 80,0 84,4 0,80 0,86 90,0 94,9 0,90 0,96 100 106 1,00 1,07 150 158 1,50 1,59 200 211 2,00 2,12 250 264 2,50 2,65 300 316 3,00 3,17 3,50 3,70 4,00 4,23 4,50 4,75 5,00 5,28 6,00 6,33 7,00 7,38 8,00 8,44 9,00 9,49

Min.

ISO

Grenzwert

Min.

Anzeigewert

Tabelle 2

/ R

(Ω)

Grenzwert

0,10 0,07 10,0 9,49 1,00 k 906 0,15 0,11 15,0 13,6 1,50 k 1,36 k 0,20 0,16 20,0 18,1 2,00 k 1,81 k 0,25 0,20 25,0 22,7 2,50 k 2,27 k 0,30 0,25 30,0 27,2 3,00 k 2,72 k 0,35 0,30 35,0 31,7 3,50 k 3,17 k 0,40 0,34 40,0 36,3 4,00 k 3,63 k 0,45 0,39 45,0 40,8 4,50 k 4,08 k 0,50 0,43 50,0 45,4 5,00 k 4,54 k 0,60 0,51 60,0 54,5 6,00 k 5,45 k 0,70 0,60 70,0 63,6 7,00 k 6,36 k 0,80 0,70 80,0 72,7 8,00 k 7,27 k 0,90 0,79 90,0 81,7 9,00 k 8,17 k 1,00 0,88 100 90,8 9,99 k 9,08 k 1,50 1,40 150 133 2,00 1,87 200 179 2,50 2,35 250 224 3,00 2,82 300 270 3,50 3,30 350 315 4,00 3,78 400 360 4,50 4,25 450 406 5,00 4,73 500 451 6,00 5,68 600 542 7,00 6,63 700 633 8,00 7,59 800 724 9,00 8,54 900 815

Max.

Anzeigewert

Grenzwert

ESchl.

Max.

Anzeigewert

Grenz-

wert

Max.

Anzeigewert

Tabelle 4

Grenzwert

Anzeigewert

0,10 0,07 10,0 9,59 0,15 0,12 15,0 14,4 0,20 0,17 20,0 19,2 0,25 0,22 25,0 24,0 0,30 0,26 30,0 28,8 0,35 0,31 35,0 33,6 0,40 0,36 40,0 38,4 0,45 0,41 45,0 43,2 0,50 0,46 50,0 48,0 0,60 0,55 60,0 57,6 0,70 0,65 70,0 67,2 0,80 0,75 80,0 76,9 0,90 0,84 90,0 86,5 1,00 0,94 99,9 96,0 1,50 1,42 2,00 1,90 2,50 2,38 3,00 2,86 3,50 3,34 4,00 3,82 4,50 4,30 5,00 4,78 6,00 5,75 7,00 6,71 8,00 7,67 9,00 8,63

Max.

Grenzwert

Max.

Anzeigewert

88 GMC-I Messtechnik GmbH

Tabelle 5

ZST kΩ

Grenzwert

Anzeigewert

10 14 15 19 20 25 25 30 30 36 35 42 40 47 45 53 50 58 56 65 60 69 70 80 80 92

90 103 100 114 150 169 200 253 250 315 300 378 350 440 400 503 450 565 500 628 600 753 700 878 800 >999

Min.

Tabelle 6 Kurzschlussstrom-Mindestanzeigewerte

zur Ermittlung der Nennströme verschiedener Sicherungen und Schalter für Netze mit Nennspannung U

Nenn-

strom

[A]

Grenzwert

2 9,2 10 16 17 10 11 20 21 40 42 24 25 314,11524251516303260643638 4192032342021404280854851 627284750303260641201287276

8373965694042808516017296102 10 47 50 82 87 50 53 100 106 200 216 120 128 13 56 59 98 104 65 69 130 139 260 297 156 167 16 65 69 107 114 80 85 160 172 320 369 192 207 20 85 90 145 155 100 106 200 216 400 467 240 273 25 110 117 180 194 125 134 250 285 500 578 300 345 32 150 161 265 303 160 172 320 369 640 750 384 447 35 173 186 295 339 175 188 350 405 700 825 420 492 40 190 205 310 357 200 216 400 467 800 953 480 553 50 260 297 460 529 250 285 500 578 1000 1,22 k 600 700 63 320 369 550 639 315 363 630 737 1260 1,58 k 756 896 80 440 517 960 1,16 k

100 580 675 1200 1,49 k 125 750 889 1440 1,84 k 160 930 1,12 k 1920 2,59 k

Niederspannungssicherungen

nach Normen der Reihe DIN VDE 0636

Charakteristik gL, gG, gM Charakteristik B/E

Abschaltstrom I

[A]

5 s Abschaltstrom IA 0,4 s Abschaltstrom I

Min. Anzeige

[A]

Grenzwert

[A]

Min. Anzeige

[A]

(früher L)

5 x IN (< 0,2 s/0,4 s)

Grenzwert

Min. Anzeige

[A]

mit Leitungsschutzschalter und Leistungsschalter

Charakteristik C

(früher G, U)

[A]

Abschaltstrom I

10 x IN (< 0,2 s/0,4 s)

[A]

Min. Anzeige

[A]

Grenzwert

20 x IN (< 0,2 s/0,4 s)

Grenzwert

=230 V

Charakteristik D

Abschaltstrom I

Min. Anzeige

[A]

Charakteristik K

Abschaltstrom I

12 x IN (< 0,1 s)

Grenzwert

[A]

Min. Anzeige

[A]

Beispiel

Anzeigewert 90,4 A → nächstkleinerer Wert für Leitungsschutzschalter Charakteristik B aus Tabelle: 85 A → Nennstrom (I Schutzelementes maximal 16 A

GMC-I Messtechnik GmbH 89

) des

21.2 Bei welchen Werten soll/muss ein RCD eigentlich richtig

negative Halbwelle

positive Halbwelle

Wellenform:

negativer Gleichstrom

positiver Gleichstrom

auslösen? Anforderungen an eine Fehlerstromschutzeinrichtung (RCD)

Allgemeine Anforderungen:

• Die Auslösung muss spätestens bei Fließen des Bemessungsfehlerstroms (Nenndifferenzstroms I

und

• Die maximale Zeit bis zur Auslösung darf nicht überschritten werden.

Erweiterte Anforderungen durch zu berücksichtigende Einflüsse auf den Auslösestrombereich und den Auslösezeitpunkt:

• Art bzw. Form des Fehlerstroms: hieraus ergibt sich ein zulässiger Auslösestrombereich

• Netzform und Netzspannung: hieraus ergibt sich eine maximale Auslösezeit

• Ausführung des RCDs (standard oder selektiv): hieraus ergibt sich eine maximale Auslösezeit

) erfolgen.

ΔN

Art bzw. Form des Fehlerstroms am Prüfgerät einstellen:

Es ist wichtig, bei seinem Prüfgerät die entsprechende Einstellung vorzunehmen und zu nutzen.

Ähnlich verhält es sich mit den Abschaltzeiten. Die neue VDE 0100- 410, müsste auch im Auswahlordner vorhanden sein. Sie gibt Abschaltzeiten, je nach Netzform und Netzspannung, zwischen 0,1 s und 5 s an.

Definitionen der Anforderungen in den Normen

Für Messungen in elektrischen Anlagen gilt die VDE 0100-600, die in jedem Elektroinstallateur-Auswahlordner zu finden ist. Diese besagt eindeutig: „Die Wirksamkeit der Schutzmaßnahme ist nachgewiesen, wenn die Abschaltung spätestens beim Bemessungsdifferenzstrom I

erfolgt.“

ΔN

Auch die DIN EN 61557-6 (VDE 0413-6), als die Vorgabe für den Messgerätehersteller, sagt dazu unmissverständlich:

„Mit dem Messgerät muss nachweisbar sein, dass der Auslösefehlerstrom der Fehlerstrom-Schutzeinrichtung (RCD) kleiner oder gleich dem Bemessungsfehlerstrom ist.“

Kommentar

Das bedeutet für jeden Elektro-Installateur bei den fälligen Schutzmaßnahmen-Prüfungen nach Anlagenänderungen oder Anlagenergänzungen, nach Reparaturen oder beim E-CHECK nach der Berührungsspannungsmessung, dass der Auslösetest je nach RCD spätestens beim Erreichen von 10 mA, 30 mA, 100 mA, 300 mA bzw. 500 mA erfolgt sein muss.

Wie reagiert der Elektro-Installateur, wenn diese Werte überschritten werden? Der RCD fliegt raus !

Wenn er relativ neu war, wird er beim Hersteller reklamiert. Und der stellt in seinem Labor fest: der RCD entspricht der Herstellernorm und ist in Ordnung.

Ein Blick in die Herstellernorm VDE 0664-10/-20/-100/-200 zeigt warum:

Art des Fehlerstroms Form des

Sinusförmiger Wechselstrom 0,5 ... 1 I

Pulsierender Gleichstrom (positive oder negative Halbwellen)

Fehlerstroms

Zulässiger Auslösestrombereich

ΔN

0,35 ... 1,4 I

ΔN

System

TN TT

50 V < U0 ≤ 120 V

AC DC AC DC AC DC AC DC

0,8 s 0,4 s 5 s 0,2 s 0,4 s 0,1 s 0,1 s 0,3 s 0,2 s 0,4 s 0,07 s 0,2 s 0,04 s 0,1 s

120 V < U0 ≤ 230 V 230 V < U0 ≤ 400 V

U0 > 400 V

Normalerweise schalten RCDs schneller ab, aber … es kann ja passieren, dass ein RCD einmal etwas länger braucht. Und dann ist wieder der Hersteller gefragt.

Bei einem erneuten Blick in die VDE 0664 entdeckt man die folgende Tabelle:

Ausführung

Standard (un-

verzögert)

bzw. kurzzeit-

verzögert

selektiv 0,13 ... 0,5 s 0,06 ... 0,2 s 0,05 ... 0,15 s 0,04 ... 0,15 s

Fehler-

stromart

Wechselfehler-

ströme

pulsierende

Gleichfehler-

ströme

glatte Gleichfehlerströme

Abschaltzeiten bei

1 x

ΔN

1,4 x

2 x

ΔN

300 ms max. 0,15 s max. 0,04 s max. 0,04 s

2 x I

2 x 1,4 x IΔN5 x 1,4 x I

ΔN

2 x 2 x I

ΔN

5 x I

5 x 2 x I

ΔN

500 A

Hier stechen zwei Grenzwerte ins Auge:

Standard max. 0,3 s Selektiv max. 0,5 s

Ein richtiges Prüfgerät hat alle Grenzwerte vorbereitet bzw. ermöglicht die direkte Eingabe gewünschter Werte und zeigt diese auch an!

Grenzwerte am Prüfgerät auswählen oder einstellen:

Phasenwinkelgesteuerte Halbwellenströme Phasenwinkel von 90° el Phasenwinkel von 135° el

Pulsierender Gleichstrom überlagert mit glattem Gleichfehlerstrom von 6 mA

Glatter Gleichstrom 0,5 ... 2 I

0,25 ... 1,4 I 0,11 ... 1,4 I

max. 1,4 I

ΔN

ΔN ΔN

+ 6 mA

Da die Stromform eine bedeutende Rolle spielt, ist es wichtig zu wissen, welche Stromform das eigene Prüfgerät nutzt.

90 GMC-I Messtechnik GmbH

Prüfungen elektrischer Anlagen bestehen aus „Besichtigen“, „Erproben“ und „Messen“ und sind deshalb Fachleuten mit entsprechender Berufserfahrung vorbehalten.

Funktionsprüfung

Die Maschine wird mit Nennspannung betrieben und auf Funktion, insbesondere auf Sicherheitsfunktionen geprüft.

Technisch sind im Endeffekt zunächst die Werte aus der VDE 0664 verbindlich.

Spezielle Prüfungen

21.3 Prüfen von elektrischen Maschinen nach DIN EN 60204 – Anwendungen, Grenzwerte

Für die Prüfungen von elektrischen Maschinen und Steuerungen wurde das Prüfgerät PROFITEST 204+ entwickelt. Nach der Norm- änderung in 2007 ist zusätzlich die Messung der Schleifenimpedanz erforderlich. Die Messung des Schleifenwiderstands sowie weitere erforderliche Messungen für Prüfungen von elektrischen Maschinen können Sie auch mit den Prüfgeräten der Serie PROFITEST MASTER durchführen.

• Puls-Brennbetrieb zur Fehlersuche (nur mit PROFITEST 204HP/HV)

• Schutzleiterprüfung mit 10 A-Prüfstrom (nur mit

Grenzwerte nach DIN EN 60204-1

Messung Parameter Querschnitt Normwert

Vergleich der vorgeschriebenen Prüfungen zwischen den Normen

Prüfung nach DIN EN 60204-1 (Maschinen)

Durchgehende Verbindung des Schutzleitersystems

Schleifenimpedanz Teil 3: Schleifenimpedanz ZL-PE Isolationswiderstand Teil 2: Isolationswiderstand RISO Spannungsprüfung

(Prüfung der Spannungsfestigkeit)

Spannungsmessung (Schutz gegen Restspannung)

Funktionsprüfung ——

Durchgehende Verbindung des Schutzleitersystems

Hier wird die durchgehende Verbindung eines Schutzleitersystems durch Einspeisen eines Wechselstroms zwischen 0,20 A und 10 A bei einer Netzfrequenz von 50 Hz überprüft (= Niederohmmessung). Die Prüfung muss zwischen der PEKlemme und verschiedenen Punkten des Schutzleitersystems durchgeführt werden.

Schleifenimpedanzmessung

Die Schleifenimpedanz Z schlussstrom I dingungen der Schutzeinrichtungen eingehalten werden, siehe

wird ermittelt, um zu prüfen, ob die Abschaltbe-

Kap. 8.

Isolationswiderstandsmessung

Hierbei werden bei der Maschine alle aktiven Leiter der Hauptstromkreise (L und N bzw. L1, L2, L3 und N) kurzgeschlossen und gegen PE (Schutzleiter) gemessen. Steuerungen, oder Teile der Maschine, die für diese Spannungen (500 V DC) nicht ausgelegt sind, dürfen für die Dauer der Messung vom Messkreis getrennt werden. Der Messwert darf nicht kleiner als 1 MOhm sein. Die Prüfung darf in einzelne Abschnitte aufgeteilt werden.

Prüfung nach DIN EN 61557 (Anlagen)

Teil 4: Widerstand von:

– Erdungsleiter – Schutzleiter – Potenzialausgleichsleiter

——

Teil 10: Kombinierte Messgeräte (u. a. zur Spannungsmessung) zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen

Messfunktion

RLO

Schutzleitermessung

Isolationswiderstan dsmessung

Ableitstrommessung

Spannungsmessung

Spannungsprüfung

Charakteristik der Überstromschutzeinrichtungen zur Grenzwertauswahl bei Schutzleiterprüfung

Abschaltzeiten, Charakteristika Verfügbar bei Querschnitt

Sicherung Abschaltzeit 5 s alle Querschnitte

wird gemessen und der Kurz-

L-PE

Sicherung Abschaltzeit 0,4 s 1,5 mm² bis einschl. 16 mm² Leitungsschutzschalter Charakteristik B

Ia = 5x In - Abschaltzeit 0,1s Leitungsschutzschalter Charakteristik C

Ia = 10x In - Abschaltzeit 0,1s Einstellbarer Leistungsschalter

Ia = 8 x In - Abschaltzeit 0,1s

Spannungsprüfungen (nur mit PROFITEST 204HP/HV)

Die elektrische Ausrüstung einer Maschine muss zwischen den Leitern aller Stromkreise und dem Schutzleitersystem mindestens 1 s lang einer Prüfspannung standhalten, die das 2-fache der Bemessungsspannung der Ausrüstung oder 1000 V~ beträgt, je nachdem, welcher Wert der jeweils Größere ist. Die Prüfspannung muss eine Frequenz von 50 Hz haben und von einem Transformator mit einer Mindest-Bemessungsleistung von 500 VA erzeugt werden.

Spannungsmessungen

PROFITEST 204+

Prüfdauer 10 s Grenzwert

Schutzleiterwiderstand gemäß Leitungsquerschnitt (Außenleiter L) und Charakteristik der Überstromschutzeinrichtung (berechneter Wert)

Nennspannung 500 V DC Widerstandsgrenzwert ≥ 1MΩ Ableitstrom 2,0 mA

Entladezeit 5 s

Prüfdauer 1 s Prüfspannung ≥ 1 kV

1,5 mm² 2,5 mm² 4,0 mm² 6,0 mm² 10 mm² 16 mm² 25 mm² L (16 mm² PE) 35 mm² L (16 mm² PE) 50 mm² L (25 mm² PE) 70 mm² L (35 mm² PE) 95 mm² L (50 mm² PE) 120 mm² L (70 mm² PE)

1,5 mm² bis einschl. 16 mm²

alle Querschnitte

500 mΩ 500 mΩ 500 mΩ 400 mΩ 300 mΩ 200 mΩ 200 mΩ

100 mΩ

050 mΩ

oder 2 U

)

GMC-I Messtechnik GmbH 91

21.4 Wiederholungsprüfungen nach DGUV V 3 (bisher BGV A3) – Grenzwerte für elektrische Anlagen und Betriebsmittel

Grenzwerte nach DIN VDE 0701-0702

Maximal zulässige Grenzwerte des Schutzleiterwiderstands bei Anschlussleitungen bis 5 m Länge

ISO

SK I:

3,5

1 mA/kW

SK II:

0,5

Gehäuse – Netzstecker

0,3 Ω

+ 0,1 Ω

je weitere 7,5 m

ISO

< 0,3

Prüfnorm Prüfstrom

VDE 0701-0702:2008 > 200 mA 4 V < U

Für Festanschluss bei Datenverarbeitungsanlagen darf dieser Wert maximal 1 Ω sein (DIN VDE 0701-0702).

Gesamter Schutzleiterwiderstand maximal 1 Ω

Leerlaufspannung

< 24 V

Minimal zulässige Grenzwerte des Isolationswiderstands

Prüfnorm

VDE 07010702:2008

* mit eingeschalteten Heizelementen (wenn Heizleistung > 3,5 kW und R

MΩ: Ableitstrommessung erforderlich)

Prüfspannung

SKI SKII SKIII Heizung

500 V 1 MΩ 2MΩ 0,25 MΩ 0,3 MΩ *

Maximal zulässige Grenzwerte der Ableitströme in mA

Prüfnorm

VDE 0701-0702:2008

* bei Geräten mit einer Heizleistung > 3,5 kW Anmerkung 1: Geräte, die nicht mit schutzleiterverbundenen berührbaren Teilen

Anmerkung 2: Fest angeschlossene Geräte mit Schutzleiter Anmerkung 3: Fahrbare Röntgengeräte und Geräte mit mineralischer Isolierung

ausgestattet sind und die mit den Anforderungen für den Gehäuseableitstrom und, falls zutreffend, für den Patientenableitstrom übereinstimmen, z. B. EDV-Geräte mit abgeschirmtem Netzteil

SK I: 3,5

1 mA/kW

BIDI

0,5

Legende zur Tabelle

IBGehäuse-Ableitstrom (Sonden- oder Berührungsstrom) IDIDifferenzstrom

Schutzleiterstrom

Maximal zulässige Grenzwerte der Ersatz-Ableitströme in mA

Prüfnorm I

VDE 0701-0702:2008

bei Geräten mit einer Heizleistung ≥ 3,5 kW

SK I: 3,5

1 mA/kW

SK II: 0,5

92 GMC-I Messtechnik GmbH

21.5 Liste der Kurzbezeichnungen und deren Bedeutung

RCD-Schalter (Fehlerstrom-Schutzeinrichtung)

Auslösestrom

IΔN Nennfehlerstrom I

Ansteigender Prüfstrom (Fehlerstrom)

PRCD Portable (ortsveränderlicher) RCD

PRCD-S : mit Schutzleitererkennung bzw. Schutzleiterüberwachung PRCD-K:

mit Unterspannungsauslösung und Schutzleiterüberwachung

RCD-

Selektiver RCD-Schutzschalter

Errechneter Erdungs- bzw. Erderschleifenwiderstand

SRCD Socket (fest installierter) RCD t

Auslösezeit / Abschaltzeit

Berührungsspannung im Augenblick des Auslösens

IΔ

Berührungsspannung

IΔN

bezogen auf den Nennfehlerstrom I

Grenzwert für die Berührungsspannung

ΔN

Überstromschutzeinrichtung

Errechneter Kurzschlussstrom (bei Nennspannung)

Netzimpedanz

L-N

Schleifenimpedanz

L-PE

Erdung

Widerstand der Betriebserde

Gemessener Erdungswiderstand

Erder-Schleifenwiderstand

ESchl

Strom

Abschaltstrom

Ableitstrom (Messung mit Zangenstromwandler)

Messstrom

Nennstrom

Prüfstrom

Spannung

f Frequenz der Netzspannung f

Nennfrequenz der Nennspannung

ΔU Spannungsfall in % U an den Prüfspitzen gemessene Spannung während und

nach der Isolationsmessung von R

Akkuspannung (Batteriespannung)

Batt

Erderspannung

Bei Messung von R

ISO

: Prüspannung, bei Rampenfunk-

ISO

tion: Ansprech- oder Durchbruchspannung

Spannung zwischen zwei Außenleitern

L-L

Spannung zwischen L und N

L-N

Spannung zwischen L und PE

L-PE

Netz-Nennspannung

höchste gemessene Spannung bei Bestimmung

der Drehfeldrichtung

Spannung zwischen Sonde und PE

S-PE

Leiterspannung gegen Erde

ISO

Niederohmiger Widerstand von Schutz-, Erdungs- und Potenzialausgleichsleitern

Widerstand von Potenzialausgleichsleitern (+ Pol an PE)

LO+

Widerstand von Potenzialausgleichsleitern (– Pol an PE)

LO–

Isolation

Erdableitwiderstand (DIN 51953)

E(ISO)

Isolationswiderstand

ISO

Standortisolationswiderstand

Standortisolationsimpedanz

GMC-I Messtechnik GmbH 93

21.6 Stichwortverzeichnis

Ableitstrommessadapter PRO-AB ...........................................55

Akkus

einsetzen ...........................................................................7

Ladezustände

Automatische Prüfabläufe .......................................................64

....................................................................3

Berührungsspannung ..............................................................19

Bluetooth ein-/ausschalten

Bluetooth-aktiv-Anzeige ............................................................3

......................................................11

Datensicherung .........................................................................7

DB-MODE

Differenzstrom-Überwachungsgeräte ......................................60

Drehfeldrichtung ......................................................................17

...............................................................................11

Einschaltdauer

LCD-Beleuchtung

Prüfgerät E-Ladesäulen Elektrofahrzeuge Erdableitwiderstand Erder-Schleifenwiderstand

Erderspannung .......................................................................34

Erdschlussanzeigeeinrichtungen .............................................56

Erdungswiderstandsmessung

Übersicht

..........................................................................10

..........................................................................61

.........................................................................31

............................................................10

.....................................................................61

................................................................46

......................................................34

Firmwarestand und Kalibrierinfo ..............................................12

Firmware-Update

....................................................................12

Garantiesiegel ...........................................................................6

Grenzwerte

nach DIN EN 60 204 Teil 1

nach DIN VDE 0701-0702 ...............................................92

G-Schalter

..............................................................................24

...............................................91

Helligkeit und Kontrast einstellen .............................................10

IMDs .......................................................................................56

Intelligente Rampe Internetadressen Isolationsüberwachungsgeräte

..................................................................59

.....................................................................95

................................................56

Kurzbezeichnungen ................................................................93

Kurzschlussstrom-Berechnung

...............................................28

Literaturliste ............................................................................95

MASTER Updater ...................................................................12

Netzform wählen (TN, TT, IT) ...................................................25

Netznennspannung (Anzeige von UL-N) ..................................29

Nicht-Auslöseprüfung Norm

DIN EN 50178 (VDE 160) .................................................21

DIN EN 60 204

DIN VDE 0100

DIN VDE 0100-410 ..........................................................22

DIN VDE 0100-600

EN 1081

IEC 61851 .......................................................................61

NIV/NIN SEV 1000

ÖVE/ÖNORM E 8601 ......................................................24

ÖVE-EN 1 ..........................................................................5

..........................................................................46

.............................................................21

................................................................91

...........................................................26, 32

...............................................5, 20, 27

.......................................................5, 34

VDE 0413 ............................................................18, 26, 30

Parameterverriegelung ............................................................ 14

Plausibilitätsprüfung

Polwechsel ............................................................................. 15

PRCD

Auslöseprüfung Typ PRCD-K

Auslöseprüfung Typ PRCD-S .......................................... 23

Protokollierung von Fehlersimulationen an PRCDs mit dem

Profile für Verteilerstrukturen (PROFILES) ................................ 10

Prüfbox von MENNEKES ........................................................ 61

Prüfen

nach BGV A3

von elektrischen Maschinen ............................................. 91

Prüfsequenzen

................................................................ 14

.......................................... 22

Adapter PROFITEST PRCD

.............................. 62

.................................................................. 92

....................................................................... 64

RCD-S ................................................................................... 22

RCMs ..................................................................................... 60

Restspannungsprüfung

.......................................................... 58

Schnittstellen

Bluetooth konfigurieren USB, RS232 Anschlüsse

SCHUKOMAT ........................................................................ 23

Sicherung

auswechseln

SIDOS .................................................................................... 23

Spannungsfall in % (Funktion ZL-N) ........................................ 52

Spannungsfall-Messung Speicher

Belegungsanzeige

Sprache der Bedienerführung (CULTURE) .............................. 10

SRCD ..................................................................................... 23

Standortisolationsimpedanz

Symbole ................................................................................... 6

................................................................... 87

.................................................... 11

................................................... 2

......................................................... 52

............................................................. 3

..............................................51, 53

Übersicht der Sonderfunktionen ............................................. 51

Verkettete Spannungen .......................................................... 17

Werkseinstellungen (GOME SETTING) .................................... 10

Zähleranlaufprüfung ................................................................ 54

Zangenstromsensor

Messbereiche

............................................... 35, 40, 41, 50

94 GMC-I Messtechnik GmbH

21.7 Literaturliste

Rechtsgrundlagen Betriebs Sicherheits Verordnung (BetrSichV)

Vorschriften der Unfallversicherungsträger UVVs Titel Information

Betriebs Sicherheits Verordnung (BetrSichV)

Elektrische Anlagen und Betriebsmittel

VDE-Normen Deutsche Norm Titel Ausgabe

DIN VDE 0100-410

DIN VDE 0100-530

DIN VDE 0100-600

Normenreihe DIN EN 61557

DIN VDE 0105-100

VDE 0122-1 DIN EN 61851-1

Regel / Vorschrift

BetrSichV

DGUV Vorschrit 3 (bisher BGV A3)

Schutz gegen elektrischen Schlag

Errichten von Niederspannungsanlagen Teil 530: Auswahl und Errichtung elektrischer Betriebsmittel-, Schalt- und Steuergeräte

Errichten von Niederspannungsanlagen Teil 6: Prüfungen

Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen

Betrieb von elektrischen Anlagen, Teil 100: Allgemeine Festlegungen

Elektrische Ausrüstung von Elektro-Straßenfahrzeugen Konduktive Ladesysteme für Elektrofahrzeuge – Teil 1: Allgemeine Anforderungen

Herausgeber Auflage/

DGUV (bisher HVBG)

Datum

2007-06 Beuth-Verlag

2011-06 Beuth-Verlag

2008-06 Beuth-Verlag

2006-08 Beuth-Verlag

2009-10 Beuth-Verlag

2013-04 Beuth-Verlag

Bestell-Nr.

2005

Verlag

GmbH

Weiterführende deutschsprachige Literatur Titel Autoren Verlage Auflage/

Prüfung ortsfester und ortsveränderlicher Geräte

Wiederholungsprüfungen nach DIN VDE 105

Prüfungen vor Inbetriebnahme von Niederspannungsanlagen DIN VDE 0100-600

Schutz gegen elektr. Schlag DIN VDE 0100-410

VDE-Prüfung nach BetrSichV, TRBS und BGV A3

Merkbuch für den Elektrofachmann

de Jahrbuch 2014 Elektrotechnik für Handwerk und Industrie

Elektroinstallation für die gesamte Ausbildung

Praxis Elektrotechnik

Fachkunde Elektrotechnik

Bödeker, W. Lochthofen, M.

Bödeker, K.; Lochthofen, M.; Roholf, K.

Kammler, M. VDE Verlag GmbH

Hörmann, W. Schröder, B.

Henning, W. Beuth-Verlag GmbH

GMC-I Messtechnik GmbH

Behrends, P.; Bonhagen, S.

Hübscher, Jagla, Klaue, Wickert

Bastian, Feustel, Käppel, Schuberth, Tkotz, Ziegler

HUSS-MEDIEN GmbH Berlin www.elektropraktiker.de

Hüthig & Pflaum Verlag www.vde-verlag.de

www.vde-verlag.de

VDE Verlag GmbH www.vde-verlag.de

www.beuth.de

www.gossenmetrawatt.com

Hüthig & Pflaum Verlag München/Heidelberg www.elektro.net

Westermann Schulbuchverlag GmbH www.westermann.de

Europa-Lehrmittel

www.europa-lehrmittel.de

Europa-Lehrmittel

www.europa-lehrmittel.de

Bestell-Nr.

8. Auflage 2014 ISBN 978-3341-01614-5

3. Auflage 2014 VDE-Bestell-Nr. 310589

VDE-Schriftenreihe Band 63

4. Auflage 2012 VDE-Schriften-

reihe Band 140

4. Auflage 2010 VDE-Schriften-

reihe 43 Auflage 2012

Bestell-Nr. 3-337-038-01

ISBN 978-38101-0350-5

ISBN 978-3-14221630-0

3. Auflage 2009 ISBN 978-3-

8085-3134-1

12. Auflage 2012 ISBN 978-3-

8085-3190-7

29. Auflage 2014

21.7.1 Internetadressen für weiterführende Informationen

Internetadresse

www.dguv.de DGUV-Informationen, -Regeln und -Vorschriften durch

www.beuth.de VDE-Bestimmungen, DIN-Normen, VDI-Richtlinien

www.bgetem.de BG-Informationen, -Regeln und -Vorschriften

die Deutsche Gesetzliche Unfallversicherung e.V.

durch den Beuth-Verlag GmbH

durch die gewerblichen Berufsgenossenschaften z. B. BG ETEM (Berufsgenossenschaft der Energie Textil Elektro Medienerzeugnisse)

GMC-I Messtechnik GmbH 95

22 Reparatur- und Ersatzteil-Service

Kalibrierzentrum* und Mietgeräteservice

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Service GmbH Service-Center Thomas-Mann-Straße 16 - 20 90471 Nürnberg • Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com

Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.

* DAkkS-Kalibrierlaboratorium

akkreditiert nach DIN EN ISO/IEC 17025

Akkreditierte Messgrößen: Gleichspannung, Gleichstromstärke, Gleichstromwiderstand, Wechselspannung, Wechselstromstärke, Wechselstrom-Wirkleistung, Wechselstrom-Scheinleistung, Gleichstromleistung, Kapazität, Frequenz und Temperatur

Kompetenter Partner

Die GMC-I Messtechnik GmbH ist zertifiziert nach DINENISO9001.

Unser DAkkS-Kalibrierlabor ist nach DIN EN ISO/IEC 17025 bei der Deutschen Akkreditierungsstelle GmbH unter der Nummer DK-15080-01-01 akkreditiert.

Vom Prüfprotokoll über den Werks-Kalibrierschein bis hin zum DAkkS-Kalibrierschein reicht unsere messtechnische Kompetenz.

Ein kostenloses Prüfmittelmanagement rundet unsere Angebotspalette ab.

Ein Vor-Ort-DAkkS-Kalibrierplatz ist Bestandteil unserer ServiceAbteilung. Sollten bei der Kalibrierung Fehler erkannt werden, kann unser Fachpersonal Reparaturen mit Original-Ersatzteilen durchführen.

Als Kalibrierlabor kalibrieren wir natürlich herstellerunabhängig.

Servicedienste

• Hol- und Bringdienst

• Express-Dienste (sofort, 24h, weekend)

• Inbetriebnahme und Abrufdienst

• Geräte- bzw. Software-Updates auf aktuelle Normen

• Ersatzteile und Instandsetzung

• Helpdesk

• DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025

• Serviceverträge und Prüfmittelmanagement

• Mietgeräteservice

• Altgeräte-Rücknahme

für elektrische Messgrößen D-K-15080-01-01

23 Rekalibrierung

Die Messaufgabe und Beanspruchung Ihres Messgeräts beeinflussen die Alterung der Bauelemente und kann zu Abweichungen von der zugesicherten Genauigkeit führen.

Bei hohen Anforderungen an die Messgenauigkeit sowie im Baustelleneinsatz mit häufiger Transportbeanspruchung und großen Temperaturschwankungen, empfehlen wir ein relativ kurzes Kalibrierintervall von 1 Jahr. Wird Ihr Messgerät überwiegend im Laborbetrieb und Innenräumen ohne stärkere klimatische oder mechanische Beanspruchungen eingesetzt, dann reicht in der Regel ein Kalibrierintervall von 2-3 Jahren.

Bei der Rekalibrierung* in einem akkreditierten Kalibrierlabor (DIN EN ISO/IEC 17025) werden die Abweichungen Ihres Mess-

geräts zu rückführbaren Normalen gemessen und dokumentiert. Die ermittelten Abweichungen dienen Ihnen bei der anschließenden Anwendung zur Korrektur der abgelesenen Werte.

Gerne erstellen wir für Sie in unserem Kalibrierlabor DAkkS- oder Werkskalibrierungen. Weitere Informationen hierzu finden Sie auf unserer Homepage unter:

www.gossenmetrawatt.com (→ Unternehmen → DAkkS-Kali- brierzentrum oder → FAQs → Fragen und Antworten zur Kalibrierung).

Durch eine regelmäßige Rekalibrierung Ihres Messgerätes erfüllen Sie die Forderungen eines Qualitätsmanagementsystems nach DIN EN ISO 9001.

* Prüfung der Spezifikation oder Justierung sind nicht Bestandteil einer Kalibrierung.

Bei Produkten aus unserem Hause wird jedoch häufig eine erforderliche Justierung durchgeführt und die Einhaltung der Spezifikation bestätigt.

24 Produktsupport

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon D 0900 1 8602-00

A/CH +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com

25 Schulung

Wir empfehlen eine Schulung der Anwender, da eine umfassende Nutzerinformation wegen der Komplexität und der vielfältigen Anwendungsmöglichkeiten des Prüfgeräts nicht allein durch das Lesen der Bedienungsanleitungen gewährleistet werden kann.

Seminare mit Praktikum finden Sie auf unserer Homepage: http://www.gossenmetrawatt.com

Schulungen in Nürnberg

Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet

GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg •

Germany

Telefon+49 911 8602-111 Telefax +49 911 8602-777 E-Mail info@gossenmetrawatt.com www.gossenmetrawatt.com

GMC-I Messtechnik GmbH

Bereich Schulung

Telefon +49 911 8602-935 Telefax +49 911 8602-724 E-Mail training@gossenmetrawatt.com

Gossen Metrawatt M520P, PROFITEST MBASE, PROFITEST MTECH, PROFITEST MPRO, PROFITEST MXTRA User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Lieferumfang

2 Anwendung

2.1 Anwendung der Kabelsätze bzw. Prüfspitzen

3 Sicherheitsmerkmale und -vorkehrungen

4 Inbetriebnahme

4.1 Erstinbetriebnahme

4.2 Akku-Pack einsetzen bzw. austauschen

4.3 Gerät ein-/ausschalten

4.4 Akkutest

4.5 Akku-Pack im Prüfgerät aufladen

4.6 Geräteeinstellungen

5 Allgemeine Hinweise

5.1 Gerät anschließen

5.2 Automatische Einstellung, Überwachung und Abschaltung

5.3 Messwertanzeige und Messwertspeicherung

5.4 Schutzkontakt-Steckdosen auf richtigen Anschluss prüfen

5.5 Hilfefunktion

5.6 Parameter oder Grenzwerte einstellen am Beispiel der RCD-Messung

5.7 Frei einstellbare Parameter oder Grenzwerte

5.8 Zweipolmessung mit schnellem oder halbautomatischem Polwechsel

6 Messen von Spannung und Frequenz

6.1 1-Phasenmessung Anschluss

6.1.2 Spannung zwischen L – PE, N – PE und L – L bei Anschluss 2-Pol-Adpater

7 Prüfen von Fehlerstrom-Schutzschaltungen (RCD)

7.2 Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern

7.2.2 Prüfen von Anlagen bzw. RCD-Schutzschaltern mit ansteigendem Fehlerstrom (Gleichstrom) für RCDs vom Typ B/B+ und EV/MI (nur MTECH+, MXTRA & SECULIFE IP)

7.2.4 Prüfen von RCD-Schutzschaltern, die für pulsierende Gleichfehlerströme geeignet sind

7.3 Prüfen spezieller RCD-Schutzschalter

7.3.1 Anlagen mit selektiven RCD-Schutzschaltern vom Typ RCD-S

7.3.2 PRCDs mit nichtlinearen Elementen vom Typ PRCD-K

7.3.3 SRCD, PRCD-S (SCHUKOMAT, SIDOS oder ähnliche)

7.3.4 RCD-Schalter des Typs G oder R

8.1 Messungen mit Unterdrückung der RCD-Auslösung

8.1.1 Messen mit positiven Halbwellen (MTECH+/MXTRA/SECULIFE IP)

8.2 Beurteilung der Messwerte

10 Messen des Erdungswiderstandes (Funktion RE)

10.1 Erdungswiderstandsmessung – netzbetrieben

10.2 Erdungswiderstandsmessung – batteriebetrieben „Akkubetrieb“ (nur MPRO & MXTRA)

10.3 Erdungswiderstand netzbetrieben – 2-Pol-Messung mit 2-Pol-Adapter oder länderspezifischem Stecker (Schuko) ohne Sonde

10.4 Erdungswiderstandsmessung netzbetrieben – 3-Pol-Messung: 2-Pol-Adapter mit Sonde

10.5 Erdungswiderstandsmessung netzbetrieben – Messen der Erderspannung (Funktion UE)

10.6 Erdungswiderstandsmessung netzbetrieben – Selektive Erdungswiderstandsmessung mit Zangenstromsensor als Zubehör

10.7 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – 3-polig (nur MPRO & MXTRA)

11 Messen des Isolationswiderstandes

11.1 Allgemein Messfunktion wählen

Messen niederohmiger Widerstände bis 200 Ohm (Schutzleiter und Schutzpotenzialausgleichsleiter)

12.1 Messung mit konstantem Prüfstrom

13 Messungen mit Sensoren als Zubehör

13.1 Strommessung mithilfe eines Zangenstromsensors

14 Sonderfunktionen – Schalterstellung EXTRA

Prüfen von Isolationsüberwachungsgeräten – Funktion IMD (nur PROFITEST MXTRA & SECULIFE IP)

14.7.1 Anwendung

14.9 Überprüfung der Betriebszustände eines Elektrofahrzeugs an E-Ladesäulen nach IEC 61851 (nur MTECH+ & MXTRA)

14.10.2 Parametereinstellungen Bedeutung der Symbole für die jeweilige Fehlersimulation

14.10.1 Auswahl des zu prüfenden PRCDs

14.10.3 Prüfablauf PRCD-S (1-phasig) – 11 Prüfschritte Auswahlbeispiele Simulation Unterbrechung (Schritte 1 bis 6)

14.10.4 Prüfablauf PRCD-S (3-phasig) – 18 Prüfschritte

16 Datenbank

16.1 Anlegen von Verteilerstrukturen allgemein

16.2 Übertragung von Verteilerstrukturen

16.3 Verteilerstruktur im Prüfgerät anlegen

16.3.1 Strukturerstellung (Beispiel für den Stromkreis)

16.3.2 Suche von Strukturelementen

16.4 Datenspeicherung und Protokollierung

16.4.1 Einsatz von Barcode- und RFID-Lesegeräten

17 Bedien- und Anzeigeelemente

18 Signalisierung der LEDs, Netzanschlüsse und Potenzialdifferenzen

19 Technische Kennwerte

20 Wartung

20.1 Firmwarestand und Kalibrierinfo

20.2 Akkubetrieb und Ladevorgang

20.2.1 Ladevorgang mit dem Ladegerät Z502R

20.3 Sicherungen

20.4 Gehäuse

21 Anhang

21.3 Prüfen von elektrischen Maschinen nach DIN EN 60204 – Anwendungen, Grenzwerte
