Bedienungsanleitung
METRISO PRO
Analoges Isolations-, Niederohm- und Spannungsmessgerät
3-349-815-01
1/9.14
Übersicht Leistungsumfang Lieferumfang
a b
Ersatzsicherung
Schmelzsicherung
Batteriefachdeckel
METRISO PRO
Artikelnummer M550R
Messungen
U = 50, 100, 250, 500, 1000 V
R
ISO
R
LO
U 10 ... 1000 V
Anzeigefunktionen
Skalenbeleuchtung
Grenzwert-LED Limit (grün/rot) für:
zusätzlich akustische Signalisierung,
Grenzwerte nach VDE 0100
LED Achtung
für berührungsgefährliche Spannung
– im ausgeschalteten Zustand
– für aktive Prüfspannung
LED FUSE
für ausgelöste Sicherung
Batteriezustandsanzeige
Sonderfunktionen
Entladen kapazitiver Prüfobjekte
Sicherheitsabschaltung (UBatt < 8 V)
0,17 ... 4
R
ISO RLO
3
3
3
3
3
3
3
3
3
1 Isolations- und Widerstandsmessgerät
1 Werkskalibrierschein
1 Satz Batterien (8 Stück im Batterieträger)
1 Trageriemen
1Krokoclip
1 Kabelset KS17-4
1 Kurzbedienungsanleitung
1 Beiblatt Sicherheitsinformationen
– Ausführliche Bedienungsanleitung im Internet
zum Download unter www.gossenmetrawatt.com
Batteriefachdeckel und Lage der Sicherungen (Gehäuseunterseite)
Ausstattung
Messkategorie
CAT II 1000 V / CAT III 600 V / CAT IV 300 V
Prüfwiderstand 10 M
Werkskalibrierschein
2 GMC-I Messtechnik GmbH
3
3
3
Batterieträgermontage (Seitenansicht) Anschlüsse (Gehäuseoberseite)
Batterieträger
Batteriefachdeckel
Batterieträgerkontakte
Batteriefach
Kontaktzunge
Bedienoberfläche
+
COM
+
COM
geschirmte
Leitung
Prüf-
widerstand
Prüfwiderstand
Messanschlüsse
Prüfspitze mit
Tastenbedienung
1)
10 M
Anschluss mit
geschirmter Leitung
Option KS-C (Z541F)
(G500/G1000)(G500/G1000)
GUARD
SHIELD
Guard-
anschluss
Guardanschluss
siehe Kap. 5.4
GMC-I Messtechnik GmbH 3
1)
Zubehör Z550A als Option: Prüfspitze mit Messtaste an der Prüfspitze sowie einer
weiteren Taste zur Beleuchtung der Messstelle inklusive geschirmte steckbare Anschlussleitung
Bedienoberfläche
LED rot: Grenzwert überschritten
LED rot:
– Fremdspannung bei ausgeschaltetem Gerät
Funktionsdrehschalter
Führung für
Tragegurt
Führung für
Tragegurt
LED grün: Grenzwert eingehalten
– blinken signalisiert Stand-by-Betrieb
Bedienfeldtasten,
Beschreibung siehe Seite 5
Anzeigefeld,
Beschreibung siehe Seite 5
Beschreibung der Signal-LEDs siehe Seite 10
– Prüfspannung aktiv
4 GMC-I Messtechnik GmbH
a b c d
e
1
2
4
5
6 3
➀
➁
➃
➅
Bedienfeldtasten – Justierschraube
a START: Startet je nach Funktionsdrehschalterstellung die Isola-
tionswiderstandsmessung, siehe Messbereiche
oder die Niederohmmessung mit automatischer Umpolung,
siehe Niederohmmessbereich ➂.
Reaktivieren des Geräts aus dem Stand-by-Betrieb.
b CONTIN./ZERO*
Startet die Dauermessung
für Isolations- und Niederohmwiderstände
(Niederohmwiderstände: Polung in nur einer Richtung)
Die Messdauer beträgt jeweils max. 3 Minuten;
danach geht das Gerät in den Stand-by-Betrieb über.
Reaktivieren des Geräts aus dem Stand-by-Betrieb.
c Bat. TEST: Startet den Batterietest, siehe Batteriekontrollan-
zeige
➄ sowie Kapitel 3.1.
d 10k-1T/100k-100M
Schaltet die Messbereiche für die Isolationswiderstandsmes-
sung um, siehe Messbereiche
Reaktivieren des Geräts aus dem Stand-by-Betrieb.
➀ und ➁ sowie Kapitel 5.2.
➀ und ➁
Mechanischer Nullpunkt – Justierschraube (e)
Nach Bedarf stellen Sie den Zeiger mit der Justierschraube (e) für
den mechanischen Nullpunkt (Messbereichsanfang aller Messbereiche, außer Batteriekontrolle) in der Schalterstellung OFF nach.
Elektrischer Nullpunkt – Funktion ZERO (Roffset)
Zum Subtrahieren der Zuleitungswiderstände vom Messergebnis mithilfe
der Tasten
* die zusätzliche Beschriftung „ZERO“ ist abhängig von der Geräteserie
GMC-I Messtechnik GmbH 5
CONTIN./ZERO* und 10k-1T/100k-100M
, siehe Kapitel 7.3.
Symbole der Analoganzeige
1 Isolationswiderstandsmessbereich 10 k ... 1 T
LED
➀ leuchtet orange: dieser Messbereich ist aktiv
➀ blinkt orange: offene Leitungsenden
LED
(Sonderfall Prüfspannung 50 V: Zeigerendausschlag 1 G)
2 Isolationswiderstandsmessbereich 100 k ... 100 M
➁ leuchtet orange: dieser Messbereich ist aktiv
LED
3 Niederohmmessbereich 0 ... 5
LED ➃ blinkt orange bei Bereichsüberschreitung
4 Spannungsmessbereich 0 ... 1000 V
LED
➃ leuchtet orange: Niederohmmessung aktiv
LED
➃ leuchtet orange: Spannungsmessung aktiv
5 Batteriekontrollanzeige :
linkes Messbereichsende: Batterien/Akkus schwach (geladen)
rechtes Messbereichsende: Batterien/Akkus voll (geladen)
6 – Schmelzsicherung und elektronische Sicherung:
LED ZERO/FUSE
Spannungsmessung ist weiterhin möglich
– Funktion ZERO (Roffset):
LED ZERO/FUSE
Offsets, siehe Kapitel 7.3.
➅ blinkt rot: Sicherung ist defekt
➅ leuchtet dauernd rot nach Abgleich des
Inhalt Seite Inhalt Seite
1 Anwendung ...............................................................................7
2 Sicherheitsmerkmale und -vorkehrungen .................................8
3 Inbetriebnahme .........................................................................9
3.1 Batterietest ......................................................................................9
3.2 Batterien einsetzen bzw. austauschen ...........................................9
4 Allgemeine Bedienung ............................................................10
4.1 Einschalten, überwachen und abschalten ....................................10
4.2 Analoganzeige ...............................................................................11
5 Messen von Isolationswiderständen
– Funktion Riso/Rins ...............................................................12
5.1 Anschluss ......................................................................................12
5.2 Messung durchführen ...................................................................12
5.3 Messung beenden – sicheres Entladen ........................................14
5.4 Messung mit Guardleitung ............................................................14
6 Messen von Gleich-, Wechsel-
und Mischspannungen – Funktion V .......................................15
Messen niederohmiger Widerstände (bis 5 )
7
– Funktion RLO ........................................................................16
7.1 Messung mit automatischem Polaritätswechsel ..........................17
7.2 Messung mit manuellem Polaritätswechsel .................................17
7.3 Berücksichtigen der Messleitungen und Verlängerungsleitungen
(bis 5 ) – Funktion ZERO (Roffset) ..............................................18
Liste der Kurzbezeichnungen und deren Bedeutung ................... 23
10
11 Wartung .................................................................................. 24
11.1 Batterie- und Akkubetrieb .............................................................24
11.2 Sicherungen ..................................................................................24
11.2.1Schmelzsicherung – LED ZERO/FUSE ........................................................ 24
11.2.2Elektronische Sicherung – LED ZERO/FUSE ............................................... 25
11.3 Gehäuse ........................................................................................25
12 Rekalibrierung ........................................................................ 26
13 Anhang .................................................................................... 26
13.1 Anschlussbeispiele zur Isolationswiderstandsmessung ............... 26
13.2 Montage der Prüfspitzenhalter am Tragegurt ...............................29
13.3 Technische Daten der Messleitungen
(Lieferumfang Sicherheitskabelset KS17-4) .................................30
13.4 Optionales Zubehör (kein Lieferumfang) .......................................31
14 Reparatur- und Ersatzteil-Service
Kalibrierzentrum und Mietgeräteservice ................................ 31
15 Produktsupport ....................................................................... 32
8 Prüfwiderstand für die Isolationsmessung
zur Kontrolle des Isolationsmessgeräts ..................................18
9 Technische Daten ...................................................................19
6 GMC-I Messtechnik GmbH
1 Anwendung
Diese Geräte erfüllen die Anforderungen der geltenden europäischen und nationalen EG-Richtlinien. Dies bestätigen wir durch
die CE-Kennzeichnung. Die entsprechende Konformitätserklärung kann von GMC-I Messtechnik GmbH angefordert werden.
Mit dem Isolations- und Widerstandsmessgerät METRISO PRO
können Sie schnell und rationell Schutzmaßnahmen nach
DIN VDE 0100, ÖVE-EN 1 (Österreich), NIV/NIN SEV 1000
(Schweiz) und weiteren länderspezifischen Vorschriften prüfen.
Das mit einem Mikroprozessor ausgestattete Gerät entspricht den
Bestimmungen IEC/EN 61557/VDE 0413.
Teil 1: Allgemeine Anforderungen
Teil 2: Isolationswiderstandsmessgeräte
Teil 4: Messgeräte zum Messen des Widerstandes von
Erdungsleitern, Schutzleitern und Potenzialausgleichsleitern
Teil 10:Kombinierte Messgeräte zum Prüfen, Messen oder Über-
wachen von Schutzmaßnahmen
sowie den Bestimmungen nach VDE 0701-0702:
Instandsetzung, Änderung und Prüfung elektrischer Geräte.
Das Prüfgerät eignet sich besonders:
• beim Errichten
• beim Inbetriebnehmen
• für Wiederholungsprüfungen
• und bei der Fehlersuche in elektrischen Anlagen.
Mit den Isolationsmessgeräten können Sie messen und prüfen:
• Isolationswiderstände
• Niederohmwiderstände
• Spannung
Mit abgeschirmter Messleitung können Sie zusätzlich prüfen:
• die Ableitfähigkeit von Bodenbelägen in Bezug auf elektrostatische Ladungen
GMC-I Messtechnik GmbH 7
2 Sicherheitsmerkmale und -vorkehrungen
!
Das elektronische Mess- und Prüfgerät ist entsprechend den
Sicherheitsbestimmungen IEC/EN 61010-1/VDE 0411-1 und
EN 61557 gebaut und geprüft. Bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät gewährleistet.
Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Gerätes sorgfältig und vollständig. Beachten und befolgen Sie diese in
allen Punkten.
Das Mess-und Prüfgerät darf nicht verwendet werden:
• bei entferntem Batteriefachdeckel
• bei erkennbaren äußeren Beschädigungen
• mit beschädigten Anschlussleitungen und Messadaptern
• wenn es nicht mehr einwandfrei funktioniert
• nach schweren Transportbeschädigungen
• nach längerer Lagerung unter ungünstigen Verhältnissen
(z. B. Feuchtigkeit, Staub, Temperatur).
Öffnen des Gerätes / Reparatur
Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden,
damit der einwandfreie und sichere Betrieb des Gerätes gewährleistet ist und die Garantie erhalten bleibt.
Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte
eingebaut werden.
Falls feststellbar ist, dass das Gerät durch unautorisiertes Personal geöffnet wurde, werden keinerlei Gewährleistungsansprüche
betreffend Personensicherheit, Messgenauigkeit, Konformität mit
den geltenden Schutzmaßnahmen oder jegliche Folgeschäden
durch den Hersteller gewährt.
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle
(Achtung, Dokumentation beachten!)
Gerät der Schutzklasse II
CATII / III Gerät der Messkategorien
CAT II 1000 V / CAT III 600 V / CAT IV 300 V
EG-Konformitätskennzeichnung
Das Gerät und die eingesetzten Batterien/Akkus dürfen nicht mit dem Hausmüll entsorgt werden. Weitere
Informationen zur WEEE-Kennzeichnung finden Sie im
Internet bei www.gossenmetrawatt.com unter dem
Suchbegriff WEEE.
8 GMC-I Messtechnik GmbH
3 Inbetriebnahme
Hinweis
Achtung!
!
Achtung!
!
Achtung!
!
3.1 Batterietest
Nach Einsetzen der Batterien oder falls keine der MessbereichsLEDs während der Isolationswiderstandsmessung leuchtet, sollte
ein Batterietest durchgeführt werden. Drücken Sie hierzu die
Taste Bat. TEST und halten Sie diese gedrückt. Der Ausschlag des
Zeigers innerhalb der Skala für Batterietest informiert über den
Zustand der Batterien oder Akkus bei einer durchschnittlichen
Belastung von 1000 V Prüfspannung. Die Stellung des Funktionsdrehschalters bleibt hierbei unberücksichtigt. Das linke Ende der
Skala steht für minimal erforderliche Versorgungsspannung, das
rechte Ende für maximal verfügbare Versorgungsspannung.
Schlägt der Zeiger nur in den Bereich minimaler Spannungsversorgung aus, so können für Prüfspannungen
unterhalb von 1000 V immer noch einige Messungen
durchgeführt werden, da der Batterietest mit der Belastung wie bei der Prüfspannung von 1000 V durchgeführt
wird.
Für den Betrieb des Isolationsmessgeräts sind acht 1,5 V Mignonzellen nach IEC LR6 erforderlich. Setzen Sie nur Alkali-Mangan-Zellen ein.
Aufladbare NiCd- oder NiMH-Zellen können ebenfalls verwendet
werden. Diese müssen extern geladen werden. Wir empfehlen
NiMH-Zellen.
Tauschen Sie immer einen kompletten Batteriesatz aus.
Entsorgen Sie die Batterien umweltgerecht.
Ð Lösen Sie an der Rückseite die beiden Schlitzschrauben des
Batteriefachdeckels und nehmen Sie ihn ab.
Ð Nehmen Sie den Batterieträger heraus und setzen Sie 8 Stück
1,5-V-Mignonzellen richtig gepolt entsprechend den angegebenen Symbolen ein.
Achten Sie unbedingt auf das polrichtige Einsetzen aller
Batterien oder Akkus. Ist bereits eine Zelle mit falscher Polarität eingesetzt, wird dies vom Prüfgerät nicht erkannt
und führt möglicherweise zum Auslaufen der Akkus.
Bei sehr stark entladenen Akkus arbeitet das Gerät nicht. Es
erfolgt dann auch keine Signalisierung.
3.2 Batterien einsetzen bzw. austauschen
Zur Erstinbetriebnahme oder wenn nur noch minimale Versorgungsspannung signalisiert wird, müssen Sie neue Batterien einsetzen.
Vor dem Öffnen des Batteriefaches (Lage siehe Seite 5)
muss das Gerät allpolig vom Messkreis (Netz) getrennt
werden.
GMC-I Messtechnik GmbH 9
Ð Schieben Sie den Batterieträger so in das Batteriefach ein,
dass die Batterieträgerkontakte die Kontaktzungen am Batteriefachboden berühren, siehe Zeichnung Seite 3.
Wird der Batterieträger anders als angegeben eingesetzt, erfolgt keine Spannungsversorgung des Geräts.
Ð Setzen Sie den Batteriefachdeckel wieder auf und schrauben
Sie ihn fest.
Das Gerät darf ohne aufgesetzten und festgeschraubten
Batteriefachdeckel nicht betrieben werden!
4 Allgemeine Bedienung
KS-C
(Z541F)
+
C
O
M
S
H
I
E
L
D
G
U
A
R
D
Limit
grün
Limit
rot
!
rot
Die Prüfleitungen werden an die Buchsen „+“ und „COM“ angeschlossen.
Bei Messungen der Ableitfähigkeit von Bodenbelägen, in
Bezug auf elektrostatische
Schalten Sie das Gerät manuell ab, indem Sie den Drehschalter in
die Stellung OFF bringen.
Für Transport und Wartung empfehlen wir, den Funktionsdrehschalter in die Position OFF zu stellen, um ein unbeabsichtigtes
Einschalten des Prüfgeräts zu vermeiden.
Ladungen sollten Sie über die
Buchsen COM und SHIELD
zusätzlich die geschirmte Leitung anschließen (Zubehör KSC „Kabelset bestehend aus
Messleitung und HochohmMessleitung, für Messungen im G- Bereich“, siehe Anschlussbild). Bitte die farbliche Zuordnung beachten!
Einschalttest
Beim Einschalten des Geräts, d. h. sobald Sie eine Drehschalter-
stellung ungleich OFF wählen, leuchten sämtliche LEDs kurz auf:
Limit, Achtung, Sicherung defekt, Isolationswiderstandsmessbe-
reiche, Spannungsmessung und Skalenbeleuchtung.
Optische Signalisierungen
4.1 Einschalten, überwachen und abschalten
Das Gerät wird eingeschaltet, sobald Sie eine Drehschalterstellung ungleich OFF wählen.
Das Gerät lässt sich nicht in Betrieb nehmen bzw. es schaltet
sofort ab, wenn die Batteriespannung den zulässigen Grenzwert
unterschreitet (U < 8 V).
Die Messung kann nicht gestartet werden bei Fremdspannung in
den Widerstandsmessbereichsen.
Das Gerät schaltet nach ca. 3 Minuten in den Stand-by-Betrieb,
sofern in dieser Zeit weder der Drehschalter noch irgendeine
Taste betätigt werden. Bevor sich das Gerät automatisch
abschaltet, wobei der Drehschalter in einer Schalterstellung
ungleich OFF steht, wird dies durch einen kurzen Signalton angekündigt. Darüber hinaus weisen alle 10 min 6 kurze Signaltöne
darauf hin, dass das Gerät noch im Stand-by-Betrieb ist. Um Batterien/Akkus zu schonen, sollte das Gerät über die Schalterstellung OFF ausgeschaltet werden.
Über die Taste START kann das Gerät wieder aktiviert werden.
10 GMC-I Messtechnik GmbH
LED Zustand Funktion – Ursache
Grenzwertsignalisierung
– Der gemessene Isolationswiderstand hat den Grenzwert
eingehalten.
– Der gemessene Niederohmwiderstand Rlo hat den Grenz-
wert eingehalten.
Grenzwertsignalisierung
– Der gemessene Isolationswiderstand hat den Grenzwert un-
terschritten.
– Der gemessene Niederohmwiderstand Rlo hat den zulässi-
gen Grenzwert überschritten.
Fremdspannungserkennung im ausgeschalteten Zustand
An den Messeingängen liegt eine gefährliche Spannung > 50 V an:
– Der Start von Isolationswiderstands-,
und Niederohmmessung wird blockiert.
– Anliegen der Prüfspannung wird signalisiert.
1)
Eine Prüfung der Funktionalität sollten Sie regelmäßig vornehmen, siehe folgendes
Kapitel zur Überprüfung der LEDs.
1)
Überprüfung der LED zur Fremdspannungserkennung
im ausgeschalteten Zustand – Schalterstellung OFF
Ð
Legen Sie eine Spannung grösser als 50 V an (Buchsen + und COM).
Ð Bringen Sie den Funktionsdrehschalter in Stellung V.
Ð Prüfen Sie den Spannungswert auf der Analoganzeige.
Ð Stellen Sie den Funktionsdrehschalter in Stellung OFF.
Ergebnis der Prüfung: Liegt die Spannung unverändert an und
leuchtet die LED zur Fremdspannungserkennung rot, so ist die
LED in Ordnung. In diesem Fall zeigt die LED bereits bei ausgeschaltetem Gerät eine Fremdspannung zuverlässig an. Wir empfehlen diese Überprüfung regelmäßig vorzunehmen.
Grenzwerte für Isolations- und Niederohmmessungen
Limit R
/ R
Limit R
ISO
LO
INS
100 k @ U
500 k @ U
2
50 k @ U
1 M @ U
1 M @ U
ISO/UINS
ISO/UINS
ISO/UINS
ISO/UINS
ISO/UINS
= 50 V
= 100 V
= 250 V
= 500 V
= 1000 V
LEDs Limit für Isolationswiderstands- und Niederohmmessbereiche
Die LED Limit leuchtet grün, sofern der gemessene Isolationswiderstand den Grenzwert eingehalten hat. Die LED Limit leuchtet rot,
sofern der gemessene Isolationswiderstand den Grenzwert nicht
eingehalten hat. Leuchtet die LED Limit nicht, so bedeutet dies,
dass die Prüfspannung nicht erreicht wurde. In diesem Fall ist ein
Batterietest sinnvoll.
4.2 Analoganzeige Isolationswiderstandsmessbereiche
Die logarithmische Darstellung der oberen Widerstandsskala
ermöglicht eine schnelle Erkennung der Größenordnung.
Um bei der Schutzmaßnahmenprüfung die erforderliche Genauigkeit zu erzielen, ermöglicht die Taste 10k-1T/100k-100M ein
Umschalten zu dem gedehnten unteren Messbereich 100 k
100 M.
Die zwei orangefarbenen LEDs
➀ und ➁ signalisieren, welcher der
beiden Widerstandsmessbereiche gerade aktiv ist.
Niederohmmessbereich
Die LED ➃ leuchtet orange und signalisiert so, dass die
Niederohmmessung aktiv ist. Die LED
➃ signalisiert durch Blinken
Messbereichsüberschreitungen.
Spannungsmessbereiche
Die beiden unteren Skalen sind für die Spannungsmessung und
den Batterietest, siehe Kap. 3.1. Die LED
➃ leuchtet orange und
signalisiert so, dass die Spannungsmessung aktiv ist.
Messbereichsüberlauf in den Widerstandsmessbereichen
Bei einem Messbereichsüberlauf blinkt die dem Messbereich
zugeordnete LED
➀, ➁ oder ➃ orange.
Skalenbeleuchtung
Nach dem Einschalten des Prüfgeräts, jeweils nach Start einer
Messung sowie nach Messbereichswechsel ist die Skalenbeleuchtung für ca. 15 s aktiv.
GMC-I Messtechnik GmbH 11
5 Messen von Isolationswiderständen
Hinweis
Hinweis
Achtung!
!
!
– Funktion Riso/Rins

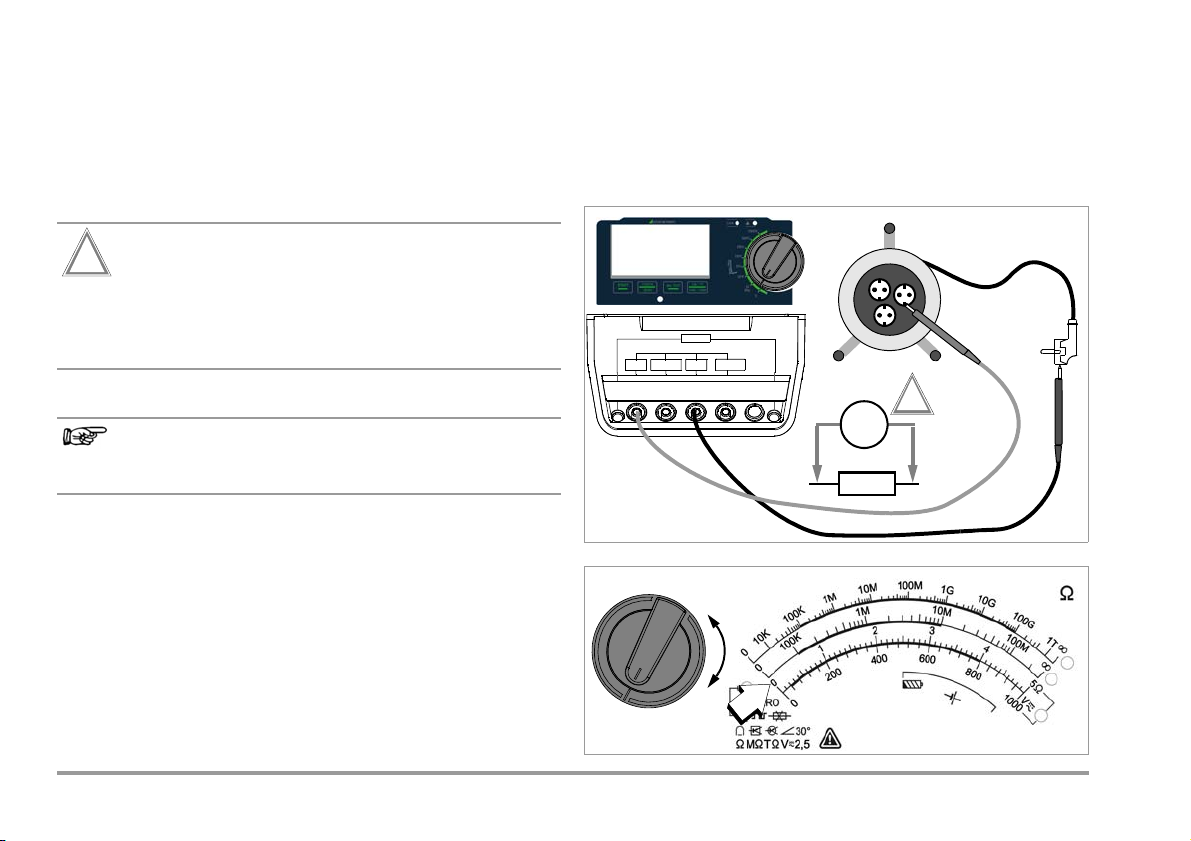

5.1 Anschluss
Überprüfen der Messleitungen
Vor der Isolationsmessung sollte durch Kurzschließen der
Messleitungen an den Prüfspitzen überprüft werden, ob
das Gerät nahezu Null anzeigt (siehe Kapitel 7).
Hierdurch kann eine Unterbrechung bei den Messleitungen festgestellt werden, welche einen hohen Isolationswiderstand vortäuscht.
Ð Schließen Sie den Prüfling an die Buchsen + und COM an.
Anschlussbeispiele zur Isolationswiderstandsmessung finden Sie
im Anhang im Kapitel 13.1.
Isolationswiderstände können nur an spannungsfreien
Objekten gemessen werden. Damit die Messung gestartet werden kann, müssen Sie zuerst die Prüfspitzen auf
das Messobjekt aufsetzen. Liegt Netz- oder Fremdspannung > 50 V an den Messeingängen an, wird dies akustisch durch einen doppelten Signalton signalisiert.
Solange die Fremdspannung anliegt, kann die Isolationsmessung nicht gestartet werden.
5.2 Messung durchführen
Hinweis: Bei Messungen um den Gefrierpunkt ist die Betauung
auszuschließen.
Ð Wählen Sie mit dem Drehschalter die Messfunktion und je
nach Nennspannung des Prüfobjekts die gewünschte Prüfspannung aus, z. B. R
iSO
100V.
Berühren Sie nicht die Anschlusskontakte des Gerätes
oder die leitenden Enden der beiden Prüfspitzen, wenn
eine Isolationswiderstandsmessung läuft!
Sind die Anschlusskontakte frei oder zur Messung an einem ohm-
schen Verbraucher angeschlossen, dann würde ein maximaler
Kurzschlussstrom über Ihren Körper fließen. Der Stromschlag
erreicht keinen lebensgefährlichen Wert. Durch den spürbaren
Stromschlag ist jedoch eine Verletzungsgefahr (z. B. Folge durch
Erschrecken usw.) gegeben.
Ð Lösen Sie die Einzelmessung durch kurzes Drücken der Taste
START oder die Dauermessung durch kurzes Drücken der
Taste CONTIN./ZERO aus.
Ð Tasten Sie die Messstelle mit den beiden Prüfspitzen ab.
Ein doppelter Ton signalisiert den Start der Messung.
Solange die LED Achtung! leuchtet, liegt Prüfspannung an den
Messspitzen an.
Die LED
reich 10 k 1T eingeschaltet ist (Standardeinstellung).
Ð Warten Sie, bis der Zeiger eingeschwungen ist. Dies kann je
Ð Lesen Sie den gemessenen Wert auf der oberen Skala
Sofern die LED Limit grün leuchtet, ist die Isolationsmessung gültig und der Grenzwert wurde eingehalten.
Bei Unterschreitung des Grenzwertes leuchtet die LED Limit rot.
➀ signalisiert durch Leuchten, dass der obere Messbe-
nach Prüfobjekt wenige Sekunden bis zu einer halben Minute
dauern, wenn z. B. große Kapazitäten (lange Leitungen) auf-
geladen werden müssen.
➀ ab.
12 GMC-I Messtechnik GmbH
Hinweis
Leuchtet die LED Limit nicht, so bedeutet dies, dass die
Hinweis
Hinweis
+
COM
+
COM
SHIELD
GUARD
L1
L2
N
PE
L3
R
B
R
E
R
ISO
R
x
0V !
!
R
ISO
R
INS
1
2
➀
➁
!
Prüfspannung nicht erreicht wurde. In diesem Fall ist ein
Batterietest sinnvoll, siehe Kap. 3.1 auf Seite 9.
Ð Umschalten in den Messbereich mit höherer Auflösung:
Um mit der nach der Schutzmaßnahmenprüfung erforderlichen höheren Genauigkeit messen zu können, wählen Sie unmittelbar nach Anzeige des Messwertes mit Hilfe der Taste
10k–1T/100k–100M den Messbereich mit der höheren Auflösung 100 k 100 M. Die zugehörige LED Messbereich
leuchtet.
➁
Ð Lesen Sie den gemessenen Wert auf der unteren Skala
Sofern die LED Limit grün leuchtet, ist die Isolationsmessung gül-
tig und der Grenzwert wurde eingehalten. Bei Unterschreitung
des Grenzwertes leuchtet die LED Limit rot.
Nach Abschalten der Prüfspannung – die LED Achtung!
(U > 50 V) erlischt – verharrt der Zeiger noch für ca. 3 Sekunden
GMC-I Messtechnik GmbH 13
in der Messposition. Erlöschen die LEDs Limit und
Messbereich
zur Ruhestellung zurück.
➁, so ist die Messung beendet und der Zeiger kehrt
Dreiphasen-Drehstromsystem
Sämtliche Leitungen (L1, L2, L3 und N) müssen gegen
PE gemessen werden!
Bei der Isolationswiderstandsmessung werden die Batterien des Gerätes stark belastet. Lösen Sie deshalb eher
Einzelmessungen als Dauermessungen aus.
➁ ab.
Sonderfall kapazitive Messobjekte
Achtung!
Hinweis
!
!
+Messleitung
–Messleitung (COM)
Guardleitung
Leiter
Isolationsmaterial
Guardringe
Kontaktring
Bei Messungen im Bereich von 100 G (10 G 1T muss
eine Guardleitung verwendet werden, um zu verhindern, dass
Oberflächenströme das Messergebnis verfälschen. Die
Guardringe verhindern, dass ein Strom an der Oberfläche des
Messen Sie an einem kapazitiven Objekt, z. B. an einem
langen Kabel, so wird sich dieses bis auf die Prüfspannung von z. B. 1000 V aufladen! Das Berühren ist dann
lebensgefährlich!
Isolationsmaterials von der +Messleitung zur –Messleitung fließt,
statt durch das Isolationsmaterial selbst.

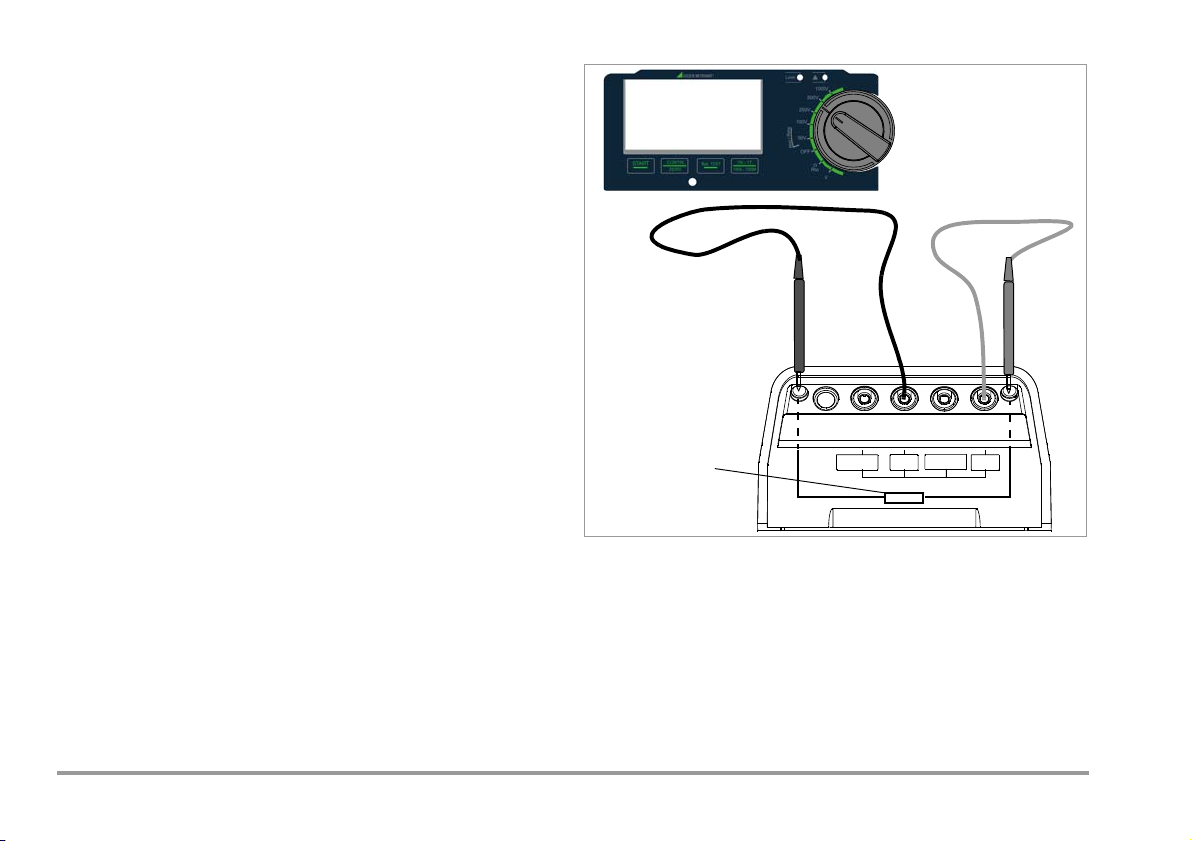

Ð Stecken Sie den Stecker der Guardleitung in die vorgesehene
Buchse am Prüfgerät.
Ð Befestigen Sie die Krokodilklemme auf der Prüfspitze der
5.3 Messung beenden – sicheres Entladen
Einzelmessung: Die Messung endet automatisch, sobald sich der
Messwert stabilisiert hat.
Eine Dauermessung beenden Sie durch erneutes kurzes Drücken
der Taste CONTIN./ZERO.
Guardleitung.
Ð Klemmen Sie die Krokodilklemme auf den zwischen den bei-
den Messpunkten liegenden Guardring des zu messenden
Isolationsmaterials auf.
Ð Für den Messablauf siehe Kap. 5.2 auf Seite 12.
Wenn Sie an kapazitiven Objekten den Isolationswiderstand
gemessen haben, so entlädt sich das Messobjekt automatisch
über das Gerät. Der Kontakt zum Objekt muss weiterhin bestehen
bleiben.
Trennen Sie den Anschluss erst, wenn:
•die LEDAchtung! (U>50V) nicht mehr leuchtet
Alternativ
können Sie den Prüfling aufgrund der Berührungsgefahr
kontrolliert entladen, indem Sie auf V schalten und den Prüfling so
lange kontaktieren bis die LED Achtung! nicht mehr leuchtet
und bis das Messwerk 0 V anzeigt.
Polen Sie bei der Entladung den Prüfling nicht um, da sonst der
interne Überspannungsschutz anspricht.
5.4 Messung mit Guardleitung
Das Messen von sehr hochohmigen Widerständen bedingt
äußerst geringe Messströme und kann durch Einflüsse wie elektromagnetische Felder, Feuchte oder Oberflächenverschmutzung
Als Guardringe können folgende Materialien verwendet
werden: Alufolie, Kupferfolie oder metallische Schlauchklemmen.
problematisch sein. Es ist deshalb auf einen sauberen Messaufbau zu achten.
14 GMC-I Messtechnik GmbH
6 Messen von Gleich-, Wechsel-
Achtung!
!
Hinweis
!
+
COM
+
COM
SHIELD
GUARD
L1
L2
N
PE
L3
R
B
R
E
max.
1,2 kV
U
V
➃
und Mischspannungen – Funktion V
Mit diesem Prüfgerät können Sie Gleichspannung sowie sinusförmige Wechselspannungen mit Frequenzen zwischen 45 und
65 Hz messen.
Unabhängig von der Polarität der Anschlüsse ist bei Gleichspannungsmessungen der Zeigerausschlag des Instruments immer
positiv. Die Wechselspannung wird als Effektivwert angezeigt.
Die Messung der Spannung dient vor einer Isolationswiderstandsmessung zur Prüfung der Spannungsfreiheit sowie der automatischen Entladung kapazitiver Prüfobjekte. Das Absinken der Spannung ist auf der Anzeige sichtbar.
Ð Wählen Sie mit dem Drehschalter die Messfunktion V,
die LED ➃ leuchtet dauernd.
Ð Schließen Sie die Messkabel an die Buchsen + und COM an.
Ð Tasten Sie die Messstelle mit beiden Prüfspitzen ab.
Ein doppelter Signalton sowie die rot leuchtende
signalisiert eine anliegende Spannung > 50 V.
Ð Lesen Sie den Messwert auf der V-Skala ab. Der Messwert
wird direkt angezeigt – ohne Drücken der Taste START.
Ð Nach Beenden der Messung schalten Sie das Prüfgerät über
den Drehschalter in die Schalterstellung OFF.
Die Tasten START und CONTIN./ZERO sind hier ohne Funktion.
LED Achtung!
GMC-I Messtechnik GmbH 15
Es darf eine maximal zulässige Spannung von 1000 V
angelegt werden. Der Eingangswiderstand im Spannungsmessbereich beträgt ca. 10 M.
7
Achtung!
!
Hinweis
+
COM
+
COM
10 M
GUARD
SHIELD
R
LO
R < 5
R
LO
R
x
0V !
!
R
LO
➃
Messen niederohmiger Widerstände (bis 5 )
– Funktion RLO
Die Messung niederohmiger Widerstände von Schutzleitern,
Erdungsleitern oder Potenzialausgleichsleitern muss laut Vorschrift mit (automatischer) Umpolung der Messspannung bzw. mit
Stromfluss in der einen und in der anderen Richtung durchgeführt
werden.
In der Messfunktion RLO wird mit Strömen größer 200 mA
gemessen. Prüfen Sie daher vor der Messung, ob Ihr
Prüfling oder Ihre Schaltung für diese hohen Ströme ausgelegt ist.
Anschluss
Niederohmige Widerstände können nur an spannungsfreien Objekten gemessen werden.
Messarten
Sie haben die Wahl zwischen 2 Messarten:
• Messablauf mit automatischem Polaritätswechsel der Stromflussrichtung über die Taste START.
• Manuelle Messung mit positiver Polarität über die Taste CON-
TIN./ZERO.
Ð Schließen Sie den Prüfling an die Buchsen + und COM an.
Ð Wählen Sie mit dem Drehschalter die Messfunktion Rlo aus.
Achtung: Damit die Messung gestartet werden kann, müssen Sie
zuerst die Prüfspitzen auf das Messobjekt aufsetzen.
Liegt Netz- oder Fremdspannung > 50 V an den Messeingängen
an, wird dies akustisch durch einen doppelten Signalton signalisiert. Solange die Fremdspannung anliegt, kann die Niederohmmessung nicht gestartet werden. Erst bei Unterschreiten von ca.
8 V kehrt die Anzeige zurück zur Niederohmmessung. Beträgt der
Widerstand mehr als 5 blinkt die LED ➃.
16 GMC-I Messtechnik GmbH
7.1 Messung mit automatischem Polaritätswechsel
Limit
< Limit R
LO
= OK 3
Ð Lösen Sie die Messungen in beiden Stromrichtungen durch
kurzes Drücken der Taste START aus, die LED ➃ leuchtet während der Messung.
Nach dem Start des Messablaufes misst das Gerät bei automatischem Polaritätswechsel zuerst in der einen (), dann in der
anderen Stromrichtung (). Die Messung wird im Hintergrund
ausgeführt. Während der beiden Messungen kehrt der Zeiger kurz
in Richtung 0 zurück, damit der Anwender erkennt, dass im
Hintergrund mit beiden Polaritäten gemessen wird.
Der jeweils größere (schlechtere) Messwert wird zum Ende der
Messung angezeigt (nach der zweiten hörbaren Relaisschaltung).
Die Gültigkeit des Messwertes wird durch Leuchten der LED Limit
signalisiert. Erlischt die LED Limit und ➃, so ist die Messung been-
det und der Zeiger kehrt zur Ruhestellung zurück.
Grenzwertsignalisierung
Ist der Messwert kleiner oder gleich 2 , so leuchtet die LED Limit
grün. Ist der Messwert größer 2 , so leuchtet die LED Limit rot.
Widerstände, die erst nach einem „Einschwingvorgang“ einen
stabilen Wert erreichen, sollten Sie nicht mit automatischer
Umpolung messen. Die Messung mit automatischem Polaritätswechsel kann in diesem Fall zu unterschiedlichen und zu erhöhten
Messwerten führen und damit zu einer nicht eindeutigen Anzeige.
7.2 Messung mit manuellem Polaritätswechsel
Um zu prüfen, ob das Ergebnis unabhängig von der Stromflussrichtung ist, können Sie die Messung manuell in einer Stromflussrichtung (positive Polarität) durchführen. Die Messung in der
anderen Stromflussrichtung (negative Polarität) erreichen Sie
durch Umpolen der Prüfspitzen.
Ð Lösen Sie hier die Dauermessung durch kurzes Drücken der
Taste CONTIN./ZERO aus, die LED ➃ leuchtet während der Messung.
Die rote oder grüne LED Limit signalisiert, ob der Grenzwert eingehalten wurde, siehe Kap. 7.1.
Die Messdauer beträgt max. 3 Minuten; danach geht das Gerät in
den Stand-by-Betrieb über. Sofern Sie die Messung zuvor beenden wollen, drücken Sie die Taste CONTIN./ZERO erneut, das Relais
schaltet hörbar. Nach ca. 5 s wird die Messung beendet.
Unterschiedliche Ergebnisse weisen auf Spannung am Messobjekt hin (z. B. Thermospannungen oder Elementspannungen).
Besonders in Anlagen, in denen die Schutzmaßnahme „Überstrom-Schutzeinrichtung“ (früher Nullung) ohne getrennten
Schutzleiter angewendet wird, können die Messergebnisse durch
parallel geschaltete Impedanzen von Betriebsstromkreisen und
durch Ausgleichsströme verfälscht werden. Auch Widerstände
die sich während der Messung ändern (z. B. Induktivitäten) oder
auch ein schlechter Kontakt können die Ursache für eine fehlerhafte Messung sein.
Widerstände, deren Werte sich bei einer Messung verändern können, sind zum Beispiel:
– Widerstände von Glühlampen, deren Werte sich auf Grund
der Erwärmung durch den Messstrom verändern
– Widerstände mit einem hohen induktiven Anteil
Damit Sie eindeutige Messergebnisse erreichen, ist es notwendig,
dass die Fehlerursache erkannt und beseitigt wird.
GMC-I Messtechnik GmbH 17
7.3 Berücksichtigen der Messleitungen und Verlängerungslei-
+
COM
10M
+
COM
SHIELD
R
ISO/RINS
10 M
GUARD
tungen (bis 5 ) – Funktion ZERO (Roffset)
Der ohmsche Widerstand der Messleitungen kann automatisch
vom Messergebnis subtrahiert werden. Gehen Sie hierzu folgendermaßen vor:
Ð Wählen Sie mit dem Drehschalter die Messfunktion Rlo aus.
Ð Schließen Sie die Messspitzen der Messkabel kurz.
Ð Drücken Sie die Taste CONTIN./ZERO und halten Sie diese ge-
drückt bis sich der Messzeiger auf „0“ einstellt:
LED ZERO/FUSE ➅ leuchtet dauernd rot:
Ð Jetzt können Sie die Taste loslassen.
Bei zukünftigen Niederohmmessungen wird der Zuleitungswider-
stand R
onsdrehschalter nicht in Stellung OFF gebracht wird. Führen Sie
die Niederohmmessungen durch wie auf den Seiten zuvor bereits
beschrieben. Der abgespeicherte Wert bleibt erhalten, auch bei
zwischenzeitlichem Stand-by, vorausgesetzt die Drehschalterstellung wurde nicht verändert.
berücksichtigt bzw. subtrahiert, solange der Funkti-
Offset
8 Prüfwiderstand für die Isolationsmessung
zur Kontrolle des Isolationsmessgeräts
Nach der Norm VDE 0105-100 (EN 50110-1) Kap. 5.3.1.2 gilt:
„Diese Messgeräte müssen vor und, soweit erforderlich, nach der
Benutzung geprüft werden.“
Hierzu sind die beiden äußersten
Anschlussseite intern mit einem Prüfwiderstand von 10 M ver-
bunden.
Die Summe aus Prüfwiderstand und dem Leitungswiderstand der
beiden Messkabel inklusive Prüfspitzen ergibt 10 M ±5 %.
Dieser Wert ermöglicht eine schnelle Eigenkontrolle.
18 GMC-I Messtechnik GmbH
metallischen
Buchsen an der
Ð Schließen Sie die Prüfleitungen an die Buchsen + und COM an.
Ð
Stecken Sie die Prüfspitzen in die oben beschriebenen metallischen Buchsen.
Ð Wählen Sie mit dem Drehschalter die Messfunktion R
und hier die gewünschte Prüfspannung aus, z. B. R
Ð
Drücken Sie die Starttaste und kontrollieren Sie das Messergebnis.
Der Zeiger sollte ca. 5 s lang bei 10 M verharren.
Erlischt die LED Limit sowie die LED Messbereich
Messung beendet und der Zeiger kehrt zur Ruhestellung zurück.
iso/ins
iSO
➀, so ist die
100V.
9 Technische Daten
2
134
5
1
2
4
5
3
Mess-
AC/DC
1)
2)
3)
4)
5)
größe
Skala/
Norm
Messbereich
100 k ...
VDE 0413
R
ISO
100 M
10 k ... 1 T
R
LO
U
U
BAT
die hier angegebene Genauigkeit wird nur mit dem optionalen Zubehör
„geschirmte Hochohm-Messleitung KS-C (Artikelnummer Z541F)“ erreicht
bezogen auf die Skalenlänge:
Skala 1: 83,13 mm
Skala 2: 75,05 mm
Skala 3 + 4: 67,02 mm
im gekennzeichneten Bereich auf der jeweiligen Skala (Nenngebrauchsbereich)
mit ZERO-Abgleich
0,17 ... 2 : 20%
0 ... 5 0,17 ... 4
0 ... 1000 V 10 ... 1000 V — — — 2,5% — 1000 V AC/DC eff
8 ... 12 V 8,5 ... 12 V — — — —
Nenngebrauchs-
bereich
100 k ...
10 M
100 k ...
100 G
4)
Nenn-/Leerlauf-
spannung
50 V /100 V:
1,25 U
ISO
250 V /500 V /
1000 V:
1,1 U
ISO
4 V < U0 < 6 V
Nennstrom
I
N
Kurzschlussstrom I
Eigenunsicherheit bei
Referenzbedingung
K
1 mA 5 mA
2,5%
Prüfstrom IN 200 mA 2,5%
2,5%
2)
Betriebsmessunsicherheit
Überlastbarkeit
3)
30%
vom Messwert
1)
10%
vom Messwert
5)
1000 V AC/DC eff
1000 V AC/DC eff
GMC-I Messtechnik GmbH 19
Anzeigeeinrichtungen
!
Analoganzeige
Messwerk Drehspulmesswerk mit Kernmagnet
Skalenlänge 83,13 mm (längste Skala)
LED Limit rot leuchtende LED zur Signalisierung einer
Grenzwertüberschreitung
grün leuchtende LED zur Signalisierung
der Grenzwerteinhaltung
LED rot leuchtende LED zur Signalisierung einer
anliegenden Fremdspannung (im ausgeschalteten Zustand des Geräts),
Prüfspannung während einer Isolationsprüfung oder Restspannung nach einer
Isolationsprüfung (U > 50 V)
LEDs Analoganzeige Beschreibung siehe Seite 5
Referenzbedingungen
Referenztemperatur + 23 C 3K
Relative Luftfeuchte 40 ... 75%
Frequenz der
Messgröße
Kurvenform der
Messgröße Sinus, Abweichung zwischen Effektiv- und
Batteriespannung 9,5 V 0,1 V
Prüfwiderstand 10 M1%
Gebrauchslage 30 °
45 Hz ... 65 Hz
Gleichrichtwert < 1%
Elektrische Sicherheit
Norm
VDE-Bestimmung VDE 0411 Teil 1, 1994-03
Schutzklasse II
Verschmutzungsgrad 2
Messkategorie
Sicherungen
Schmelzsicherung FF315mA/1000V, wirksam in allen Wider-
Elektronische
Sicherung zum Schutz der Niederohmmessung R
CAT II 1000 V / CAT III 600 V / CAT IV 300 V
standsmessbereichen, zusätzlich 1 Ersatzsicherung im Batteriefach
LO
Elektromagnetische Verträglichkeit EMV
Störaussendung EN 61326-1:2006 Klasse B
Störfestigkeit
EN 61326-1:
2006
Stromversorgung
Batterien 8 Stück 1,5 V-Mignonzellen (8 x AA-Size)
Nenngebrauchsbereich
Batterietest Anzeige der Batteriekapazität über die
Batteriesparschaltung
Betriebsdauer für R
Sicherheitsabschaltung
(Alkali-Mangan gemäß IEC LR14)
oder 8 NiMH-Akkus (extern zu laden)
8,5 ... 12 V
Taste Bat. TEST
Funktion Stand-By
(1000 V/1 M), RLO bei 20 s
ISO
Einschaltzeit und jeweils einer Messung
mit 5 s Dauer
– mit einem Batteriesatz (Alkali Mangan):
900 Messungen
– mit einem Akkusatz (2000 mAh):
850 Messungen
Das Gerät schaltet bei zu niedriger Versorgungsspannung ab bzw. kann nicht eingeschaltet werden.
Durch die OFF-Drehschalterstellung erfolgt
eine vollständige Trennung des Geräts von
den Batterien (nach ca. 10 s).
20 GMC-I Messtechnik GmbH
Umgebungsbedingungen
Genauigkeitstemperaturbereich 0 ... +40 C
Betriebstemperaturen –10 ... +50 C
Lagertemperaturen – 25 ... +70 C (ohne Batterien)
relative Luftfeuchte bis 75%
(max. 85% bei Lagerung/Transport),
Betauung ist auszuschließen
Höhe über NN max. 2000 m
Kalibrierzeitraum 1 Jahr (empfohlen)
Mechanischer Aufbau
Abmessungen 225 mm x 130 mm x 140 mm
Gewicht ca. 1,5 kg mit Batterien
Schutzart Gehäuse IP 52, Messleitungen und
Anschlüsse IP 40 nach
DIN VDE 0470 Teil 1/EN 60529
Gehäusekategorie 2
Tabellenauszug zur Bedeutung des IP-Codes
IP XY
(1. Ziffer X)
Schutz gegen Eindringen
von festen Fremdkörpern
2 12,5 mm
3 2,5 mm
4 1,0 mm
5 staubgeschützt 5 Strahlwasser
6 staubdicht 6 starkes Strahlwasser
IP XY
(2. Ziffer Y)
Schutz gegen Eindringen
von Wasser
2Tropfen (15 Neigung)
3 Sprühwasser
4 Spritzwasser
GMC-I Messtechnik GmbH 21
Anzeigewerte unter Berücksichtigung der Betriebsmessunsicherheit
100
Ux/V
R
x
/k
U
N
= 100 V
0
20
40
60
80
100
250
Ux/V
R
x
/k
U
N
= 250 V
0
50
100
150
200
250

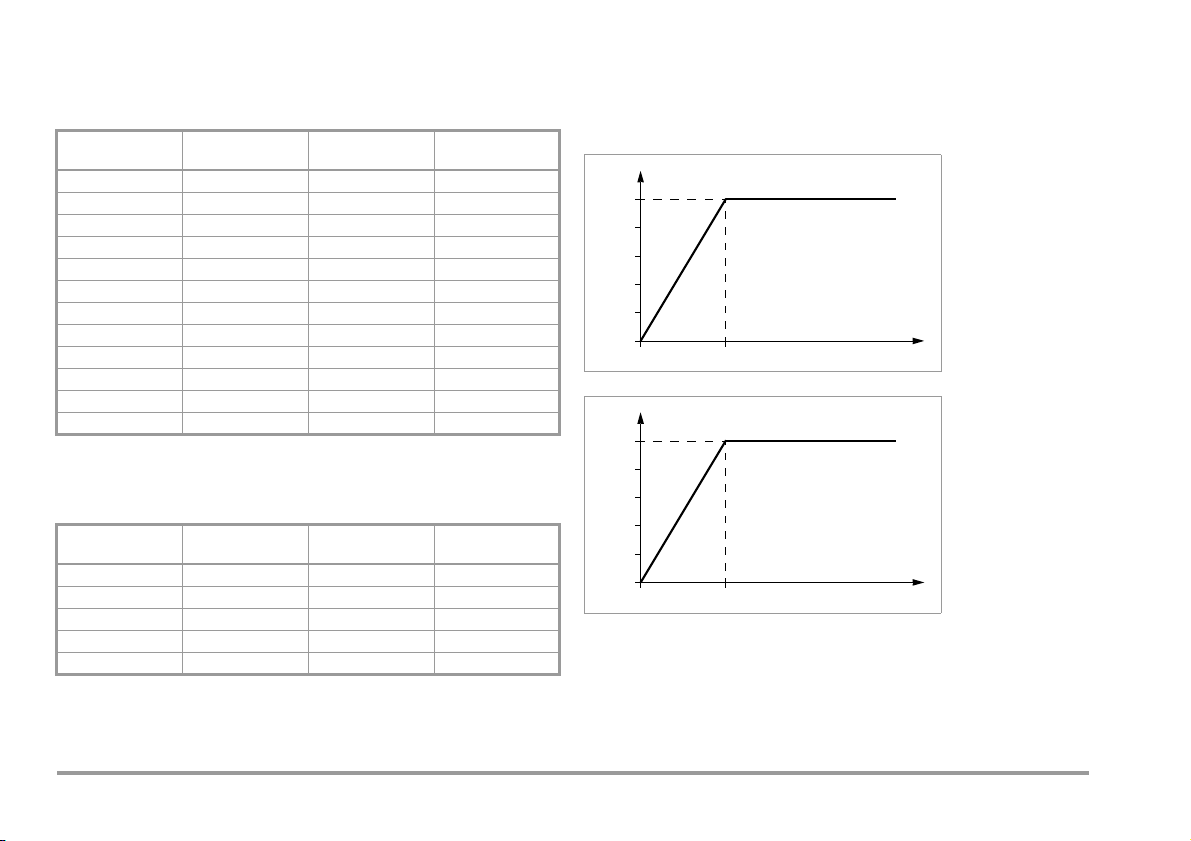

Tabelle zur Ermittlung der minimalen Anzeigewerte für den Isolationswiderstand unter Berüchsichtigung der Betriebsmessunsicherheit des Gerätes.
Grenzwert
020 k 025 k
100 k 111 k 100 M 111 M
200 k 219 k 200 M 219 M
500 k 541 k 500 M 541 M
0,20 M 0,25 M
0,50 M 0,57 M
1,00 M 1,11 M 1,00 G 1,11 G
2,00 M 2,19 M 2,00 G 2,19 G
5,00 M 5,41 M 5,00 G 5,41 G
10,0 M 11,1 M 10,0 G 11,1G
20,0 M 21,9 M 20,0 G 22,6 G
50,0 M 54,1 M 50,0 G 55,9 G
minimaler
Anzeigewert
Grenzwert
minimaler
Anzeigewert

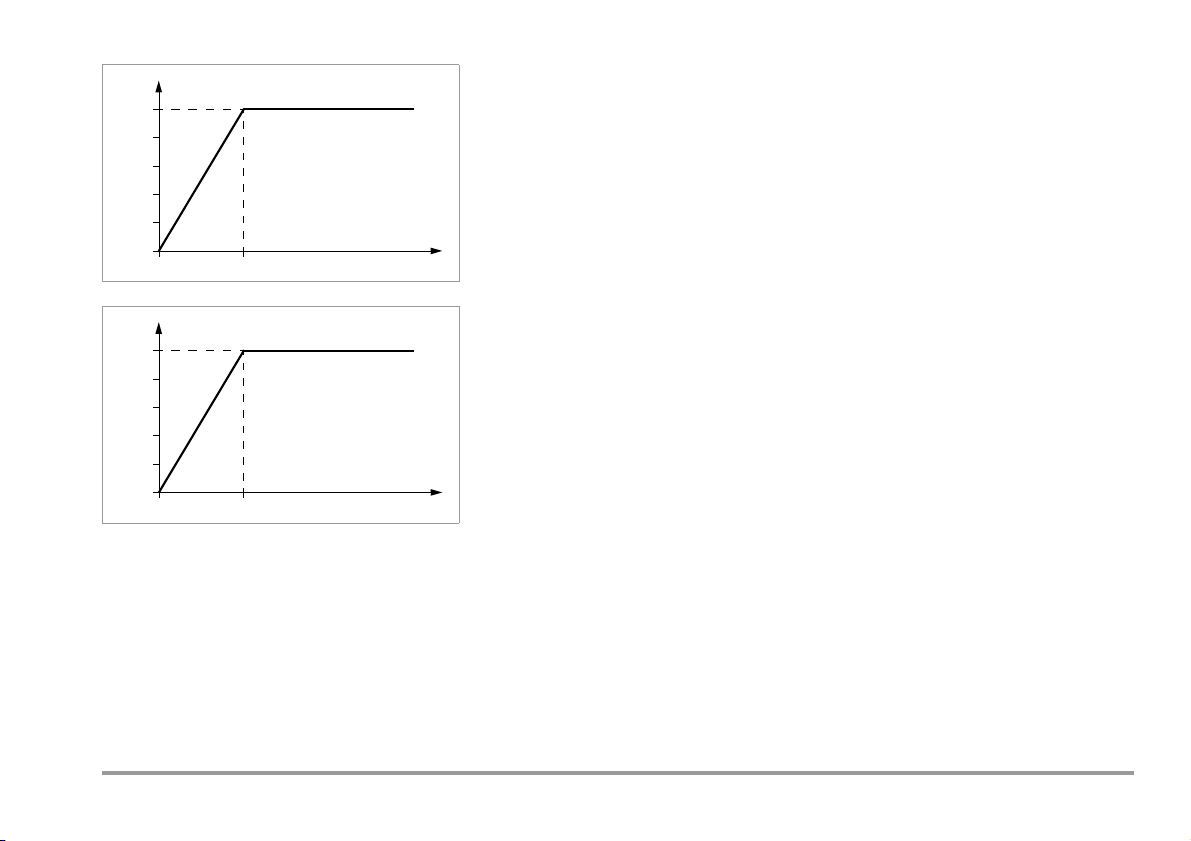

Spannung am Messobjekt bei Isolationswiderstandsmessung
Messspannung Ux am Prüfobjekt in Abhängigkeit von dessen
Widerstand R
und 1000 V:
bei Nennspannung UN = 50 V, 100 V, 250 V, 500 V
x
Tabelle zur Ermittlung der maximalen Anzeigewerte für niederohmige Widerstände unter Berüchsichtigung der Betriebsmessunsicherheit des Gerätes.
Grenzwert
0,15 0,11
0,20
0,16 5,00 4,72
0,50 0,44 10,0 9,47
1,00 0,92 20,0 17,7
2,00 1,87 50,0 44,7
22 GMC-I Messtechnik GmbH
maximaler
Anzeigewert
Grenzwert
maximaler
Anzeigewert
10 Liste der Kurzbezeichnungen und deren Bedeutung
0
100
200
300
400
500
500
U
N
= 500 V
Ux/V
R
x
/k
0
200
400
600
800
1000
1
U
N
= 1000 V
Ux/V
R
x
/M
Spannung
U
ISO
U AC/DC
U
BAT
Strom
I
N
I
K
Widerstand
LIMIT Grenzwert des Isolationswiderstands oder des
Offset Korrekturwert des Widerstands für Messleitungen
R
ISO
R
LO
Prüfspannung bzw. Nennspannung
gemessene Spannung (sinusförmige Wechselspannung)
Batteriespannung
Nennstrom (Isolationswiderstandsmessung)
Prüfstrom (Niederohmmessung)
Kurzschlussstrom (Isolationswiderstandsmessung)
Niederohmwiderstands
Isolationswiderstand
niederohmiger Widerstand (Leitungswiderstand)
GMC-I Messtechnik GmbH 23
11 Wartung
Hinweis
Achtung!
!
Achtung!
!
11.1 Batterie- und Akkubetrieb
Wenn das Batteriesymbol nur noch aus einem gefüllten Segment
besteht, dann wechseln Sie den Batteriesatz gegen einen neuen
aus oder laden Sie den Akkusatz extern auf.
Überzeugen Sie sich in regelmäßigen kurzen Abständen oder
nach längerer Lagerung Ihres Gerätes, dass die Batterien oder
Akkus nicht ausgelaufen sind.
Wir empfehlen vor längeren Betriebspausen (z. B.
Urlaub), die Akkus oder Batterien zu entfernen. Hierdurch
verhindern Sie Tiefentladung oder Auslaufen der Batterien, welches unter ungünstigen Umständen zur Beschädigung Ihres Gerätes führen kann.
Bei ausgelaufenen Batterien oder Akkus müssen Sie, bevor Sie
neue Batterien oder Akkus einsetzen, den Elektrolyt sorgfältig mit
einem feuchten Tuch vollständig entfernen.
Batterien auswechseln
Siehe Kapitel 3.2 und Kapitel 11.3.
11.2 Sicherungen
Hat auf Grund einer Fehlbedienung oder Überlastung je nach
Messfunktion eine mechanische oder elektronische Sicherung
ausgelöst, so blinkt die LED ZERO/FUSE. Die Spannungsmessbereiche des Gerätes sind aber weiterhin in Funktion.
11.2.1 Schmelzsicherung – LED ZERO/FUSE
Diese Sicherung ist in allen Widerstandsmessbereichen wirksam
außer Spannungsmessung. Zum Lieferumfang gehört eine
Ersatzsicherung im Batteriefach (FF315mA/1000V).
Trennen Sie das Gerät vom Messkreis bevor Sie zum
Sicherungsaustausch den Batteriefachdeckel öffnen
(Lage siehe Seite 5) !
Prüfen der Sicherung
Wird bei defekter oder unterbrochener Sicherung mit dem Funktionsdrehschalter ein Widerstandsmessbereich angewählt und eine
Messung gestartet, dann blinkt die LED ZERO/FUSE. Voraussetzung: es liegt kein Kurzschluss an den Messbuchsen + und COM
an.
Nach Beseitigen der Fehlerursache und Austausch der defekten
Sicherung erlischt nach erneutem Einschalten des Geräts aus der
Drehschalterstellung OFF die LED ZERO/FUSE wieder.
Falsche Sicherungen können das Messgerät schwer beschädigen.
Nur Originalsicherungen von GMC-I Messtechnik GmbH
gewährleisten den erforderlichen Schutz durch geeignete
Auslösecharakteristika.
Sicherungen zu überbrücken bzw. zu reparieren ist unzulässig!
Bei Verwendung von Sicherungen mit anderem
Nennstrom, anderem Schaltvermögen oder anderer
Auslösecharakteristik besteht die Gefahr der Beschädigung des Gerätes!
24 GMC-I Messtechnik GmbH
Sicherung auswechseln
Pb Cd Hg
Ð Öffnen Sie den Batteriefachdeckel indem Sie die beiden
Schrauben herausdrehen.
Ð Nehmen Sie die defekte Sicherung heraus und ersetzen Sie
sie durch eine neue. Eine Ersatzsicherung befindet sich im
Batteriefach.
Ð Setzen Sie die neue Sicherung wieder ein.
Ð Setzen Sie den Batteriefachdeckel wieder auf und schrauben
ihn fest.
11.2.2 Elektronische Sicherung – LED ZERO/FUSE
Diese Sicherung schützt nur die Niederohmmessung (Rlo) vor
Überlast (elektronische Hardwareschaltung).
Da die elektronische Sicherung bei Fehlbedienung des Geräts an
spannungsführenden Teilen schneller anspricht als die mechanische Sicherung, wird außer dem Gerät auch die Schmelzsicherung im Niederohmmessbereich geschützt.
D. h. tritt während der Niederohmmessung eine Fremdspannung
auf, so löst die elektronische Sicherung aus. Der Messvorgang
wird unterbrochen und die LED ZERO/FUSE blinkt.
Nach Beseitigen der Fehlerursache erlischt nach erneutem Einschalten des Geräts aus der Drehschalterstellung OFF die
LED ZERO/FUSE wieder.
11.3 Gehäuse
Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie
auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein
leicht feuchtes Tuch bzw. einen Kunststoffreiniger. Vermeiden Sie
den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Rücknahme und umweltverträgliche Entsorgung
Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9
nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses
Gerät fällt unter die RoHS Richtlinie. Im Übrigen weisen wir darauf
hin, dass der aktuelle Stand hierzu im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE zu finden ist.
Nach WEEE 2012/19EU und ElektroG kennzeichnen
wir unsere Elektro- und Elektronikgeräte mit dem
nebenstehenden Symbol nach DIN EN 50419.
Diese Geräte dürfen nicht mit dem Hausmüll entsorgt
werden.
Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an
unseren Service, Anschrift siehe Kap. 14.
Sofern Sie in Ihrem Gerät Batterien oder Akkus einsetzen, die nicht
mehr leistungsfähig sind, müssen diese ordnungsgemäß nach
den gültigen nationalen Richtlinien entsorgt werden.
Batterien oder Akkus können Schadstoffe oder Schwermetalle
enthalten wie z. B. Blei (PB), Cd (Cadmium) oder Quecksilber
(Hg).
Das nebenstehende Symbol weist darauf hin, dass Batterien oder Akkus nicht in den Hausmüll dürfen, sondern bei
hierfür eingerichteten Sammelstellen abgegeben werden
müssen.
GMC-I Messtechnik GmbH 25
12 Rekalibrierung
L1
L2
L3
N
PE
zwischen jedem aktiven Leiter und Erde
L1
L2
L3
PEN
zwischen jedem aktiven Leiter und PEN-Leiter
13 Anhang
Die Messaufgabe und Beanspruchung Ihres Messgeräts beeinflussen die Alterung der Bauelemente und kann zu Abweichungen
von der zugesicherten Genauigkeit führen.
Bei hohen Anforderungen an die Messgenauigkeit sowie im Baustelleneinsatz mit häufiger Transportbeanspruchung und großen
Temperaturschwankungen, empfehlen wir ein relativ kurzes Kalibrierintervall von 1 Jahr. Wird Ihr Messgerät überwiegend im Laborbetrieb und Innenräumen ohne stärkere klimatische oder mechanische Beanspruchungen eingesetzt, dann reicht in der Regel ein
Kalibrierintervall von 2-3 Jahren.
Bei der Rekalibrierung* in einem akkreditierten Kalibrierlabor
(DIN EN ISO/IEC 17025) werden die Abweichungen Ihres Mess-
geräts zu rückführbaren Normalen gemessen und dokumentiert.
Die ermittelten Abweichungen dienen Ihnen bei der anschließenden Anwendung zur Korrektur der abgelesenen Werte.
Gerne erstellen wir für Sie in unserem Kalibrierlabor DAkkS- oder
Werkskalibrierungen. Weitere Informationen hierzu finden Sie auf
unserer Homepage unter:
www.gossenmetrawatt.com ( Unternehmen DAkkS-Kalibrierzentrum oder FAQs Fragen und Antworten zur Kalibrierung).
Durch eine regelmäßige Rekalibrierung Ihres Messgerätes erfüllen
Sie die Forderungen eines Qualitätsmanagementsystems nach
DIN EN ISO 9001.
* Prüfung der Spezifikation oder Justierung sind nicht Bestandteil einer Kalibrierung.
Bei Produkten aus unserem Hause wird jedoch häufig eine erforderliche Justierung
durchgeführt und die Einhaltung der Spezifikation bestätigt.
13.1 Anschlussbeispiele zur Isolationswiderstandsmessung Messung des Isolationswiderstandes nach DIN VDE 0100 Teil 600
26 GMC-I Messtechnik GmbH
L1
L2
L3
N
PE
zwischen jedem aktiven Leiter (Außen- und Neutralleiter)
und Erde
L1
L2
L3
PEN
zwischen jedem aktiven Leiter und PEN-Leiter
TN–S
• mit oder ohne Verbraucher
• N – PE getrennt
TN–C
• mit oder ohne Verbraucher
• N – PE gemeinsam
Messung des Isolationswiderstands bei verschiedenen Netzformen
GMC-I Messtechnik GmbH 27
TT
• mit oder ohne Verbraucher
Drehstrom (allpolig geschaltet)
ACHTUNG:
– Überstromschutzeinrichtung öffnen
– N-Leiter trennen
– L- und N-Leiter brücken
– Isolationsmessung zwischen L-Leitern und N gegen PE
– Geräteschalter kann OFFEN sein – wenn einpolig
Im Verteiler: Einzel- und Sammelmessungen
28 GMC-I Messtechnik GmbH
13.2 Montage der Prüfspitzenhalter am Tragegurt
1
Unterseite rechts
Gurt am Prüfgerät lösen:
Schlitzschrauben (M3) auf der
Unterseite herausdrehen
Unterseite links
Tragegurt
Schließe
Schließe
Frontansicht
2
Gurt in Prüfspitzenhalter einfädeln
Befestigungsöse für Prüfgerät
Seitenansicht
(METRISO INTRO, BASE, TECH, PRO, XTRA)
GMC-I Messtechnik GmbH 29
13.3 Technische Daten der Messleitungen
Achtung!
!
3
Frontseite
Gurt auf der Frontseite des Prüfgeräts
einfädeln und mit der Schlitzschraube
(M3) auf der Unterseite befestigen
Unterseite
(Lieferumfang Sicherheitskabelset KS17-4)
Elektrische Sicherheit
maximale Bemessungsspannung 600 V
Messkategorie
maximaler Bemessungsstrom 1 A 1 A 16 A
mit aufgesteckter Sicherheitskappe
ohne aufgesteckte Sicherheitskappe —
CAT IV CAT III CAT II
1000 V
—
—
Umgebungsbedingungen (EN 61010-031)
Temperatur –20 C ... + 50 C
relative Luftfeuchte max. 80%
Verschmutzungsgrad
2
Anwendung KS17-4
1000 V
Bitte beachten Sie die Maximalwerte der elektrischen Sicherheit Ihres Gerätes.
Nur mit der auf der Prüfspitze der Messleitung aufgesteckten Sicherheitskappe dürfen Sie nach
DIN EN 61010-031 in einer Umgebung nach
Messkategorie III und IV messen.
Für die Kontaktierung in 4-mm-Buchsen müssen Sie die Sicherheitskappen entfernen, indem Sie mit einem spitzen Gegenstand
(z. B. zweite Prüfspitze) den Schnappverschluss der Sicherheitskappe aushebeln.
30 GMC-I Messtechnik GmbH
13.4 Optionales Zubehör (kein Lieferumfang)
ISO-Kalibrator 1 (Material-Nr. M662A)
Kalibrieradapter zur Prüfung der Genauigkeit von
Messgeräten für Isolationswiderstände und niederohmige Widerstände für Prüfspannungen bis 1000 V
(nach VDE 0413, Teil 1, 2, 4 und 10)
KS-C (Material-Nr. Z541F)
Kabelset bestehend aus Messleitung und geschirmter
Hochohm-Messleitung,
KS24 (Material-Nr. GTZ3201000R0001)
Kabelset bestehend aus einem 4 m langen Verlängerungskabel mit fest angeschlossener Prüfspitze am
einen und berührungsgeschützter Buchse am anderen
Ende; 1 auf die Prüfspitze aufsteckbarer Krokodilclip
Sonde 1081 (Material-Nr. GTZ3196000R0001)
Dreiecksonde für Fußbodenmessung
gemäß EN 1081,
Z550A (Material-Nr. Z550A)
Steckbare optionale Messleitung mit Messtaste an der
Prüfspitze sowie einer weiteren Taste zur Beleuchtung
der Messstelle inklusive geschirmte steckbare
Anschlussleitung sowie Prüfspitzenhalter für Gurtbefestigung.
für Messungen im G- Bereich
DIN VDE 0100-600 (Standortisolation)
14 Reparatur- und Ersatzteil-Service
Kalibrierzentrum* und Mietgeräteservice
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Service GmbH
Service-Center
Thomas-Mann-Straße 20
D-90471 Nürnberg
Telefon +49 911 817718-0
Telefax +49 911 817718-253
E-Mail service@gossenmetrawatt.com
www.gmci-service.com
Diese Anschrift gilt nur für Deutschland.
Im Ausland stehen Ihnen unsere jeweiligen Vertretungen oder Nie-
derlassungen zur Verfügung.
* DAkkS-Kalibrierlaboratorium für elektrische Messgrößen D-K-15080-01-01
akkreditiert nach DIN EN ISO/IEC 17025:2005
Akkreditierte Messgrößen: Gleichspannung, Gleichstromstärke, Gleichstromwiderstand, Wechselspannung, Wechselstromstärke, Wechselstrom-Wirkleistung,
Wechselstrom-Scheinleistung, Gleichstromleistung, Kapazität, Frequenz und Temperatur
GMC-I Messtechnik GmbH 31
Kompetenter Partner
Die GMC-I Messtechnik GmbH ist zertifiziert nach
DIN EN ISO 9001:2008.
Unser DAkkS-Kalibrierlabor ist nach DIN EN ISO/IEC 17025:2005
bei der Deutschen Akkreditierungsstelle GmbH unter der Nummer
D-K-15080-01-01 akkreditiert.
Vom Prüfprotokoll über den Werks-Kalibrierschein bis hin zum
DAkkS-Kalibrierschein reicht unsere messtechnische Kompetenz.
Ein kostenloses Prüfmittelmanagement rundet unsere Angebotspalette ab.
Ein Vor-Ort-DAkkS-Kalibrierplatz ist Bestandteil unserer ServiceAbteilung. Sollten bei der Kalibrierung Fehler erkannt werden,
kann unser Fachpersonal Reparaturen mit Original-Ersatzteilen
durchführen.
Als Kalibrierlabor kalibrieren wir natürlich herstellerunabhängig.
Servicedienste
• Hol- und Bringdienst
• Express-Dienste (sofort, 24h, weekend)
• Inbetriebnahme und Abrufdienst
• Geräte- bzw. Software-Updates auf aktuelle Normen
• Ersatzteile und Instandsetzung
• Helpdesk
• DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025:2005
Erstellt in Deutschland Änderungen vorbehalten Eine PDF-Version finden Sie im Internet
• Serviceverträge und Prüfmittelmanagement
• Mietgeräteservice
•Altgeräte-Rücknahme
15 Produktsupport
Bitte wenden Sie sich im Bedarfsfall an:
GMC-I Messtechnik GmbH
Hotline Produktsupport
Telefon D 0900 1 8602-00
A/CH +49 911 8602-0
Telefax +49 911 8602-709
E-Mail support@gossenmetrawatt.com
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg •
Germany
Telefon+49 911 8602-111
Telefax +49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com
Loading...
