Bedienungsanleitung

METRACALMC

Multimeter, Kalibrator

3-349-566-01

11/11.17

Lieferumfang Ansprechpartner

Lieferumfang

1Multimeter, Kalibrator 1 Messkabelsatz KS29 2 Batterien 1 Kurzbedienungsanleitung * 1 DAkkS-Kalibrierschein

* Eine ausführliche Bedienungsanleitung finden Sie zum

Download im Internet unter www.gossenmetrawatt.com.

Leistungsumfang

Funktionen Multimeter

V AC / Hz TRMS V DC

 — 

Hz (V AC) 

A AC / Hz TRMS  —

A DC

Hz (A AC) Widerstand  Durchgang Diode ... 6 V Temperatur TC Tem p e ratur RT D Kapazität MIN/MAX/Data Hold Speicher 16 MBit



 —        

Merkmale IR-Schnittstelle Netzteiladapterbuchse Schutzart (Gehäuse) Messkategorie

für 46000 Messwerte, Speicherrate einstellbar zwischen 0,1 s und 9 h

300 V CAT II —

Kalibrator Simulator



Impulsgenerator

Frequenzgenerator

Stromgeber Stromsenke

— —

— — —

 

IP65

2 GMC-I Messtechnik GmbH

Ansprechpartner

Zubehör (Sensoren, Steckereinsätze, Adapter, Verbrauchsmaterial)

Das für Ihr Messgerät erhältliche Zubehör wird regelmäßig auf die Konformität mit den derzeit gültigen Sicherheitsnormen überprüft und bei Bedarf für neue Einsatzzwecke erweitert. Sie finden das für Ihr Messgerät geeignete aktuelle Zubehör mit Bild, Bestell-Nr., Beschreibung sowie je nach Umfang des Zubehörs mit Datenblatt und Bedienungsanleitung im Internet unter www.gossenmetrawatt.com

Siehe auch Kap. 11 auf Seite 80.

Produktsupport

Technische Anfragen (Anwendung, Bedienung, Softwareregistrierung)

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Hotline Produktsupport

Telefon D 0900 1 8602-00

A/CH +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com

Softwarefreischaltung METRAwin 10

GMC-I Messtechnik GmbH

Front Office

Telefon +49 911 8602-111 Telefax +49 911 8602-777 E-Mail info@gossenmetrawatt.com

Schulung

Schulungen in Nürnberg, Schulungen vor Ort beim Kunden (Termine, Preise, Anmeldung, Anreise, Unterkunft)

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Messtechnik GmbH

Bereich Schulung

Telefon +49 911 8602-406 Telefax +49 911 8602-724 E-Mail training@gossenmetrawatt.com

GMC-I Messtechnik GmbH 3

Lieferumfang Ansprechpartner

Rekalibrier-Service

In unserem Service-Center kalibrieren und rekalibrieren wir (z. B. nach einem Jahr im Rahmen Ihrer Prüfmittelüberwachung, vor Einsatz ...) alle Geräte der GMC-I Messtechnik GmbH und anderer Hersteller und bieten Ihnen ein kostenloses Prüfmittelmanagement.

Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice

Bitte wenden Sie sich im Bedarfsfall an:

GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg · Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com

Diese Anschrift gilt nur für Deutschland. Im Ausland stehen Ihnen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung.

* DAkkS-Kalibrierlaboratorium für elektrische Messgrößen D-K-15080-

01-01 akkreditiert nach DIN EN ISO/IEC 17 025

Kompetenter Partner

Die GMC-I Messtechnik GmbH ist zertifiziert nach DIN EN ISO 9001.

Unser DAkkS-Kalibrierlabor ist nach DIN EN ISO/IEC 17025 bei der Deutschen Akkreditierungsstelle GmbH unter der Nummer D-K-15080-01-01 akkreditiert.

Vom Prüfprotokoll über den Werks-Kalibrierschein bis hin zum DAkkS-Kalibrierschein reicht unsere messtechnische Kompetenz.

Ein kostenloses Prüfmittelmanagement rundet unsere Angebotspalette ab.

Als Kalibrierlabor kalibrieren wir natürlich herstellerunabhängig.

Akkreditierte Messgrößen: Gleichspannung, Gleichstromstärke, Gleichstromwiderstand, Wechselspannung, Wechselstromstärke, Wechselstrom-Wirkleistung, Wechselstrom-Scheinleistung, Gleichstromleistung, Kapazität, Frequenz und Temperatur

4 GMC-I Messtechnik GmbH

Servicedienste

•Hol- und Bringdienst

• Express-Dienste (sofort, 24h, weekend)

• Inbetriebnahme und Abrufdienst

• Geräte- bzw. Software-Updates auf aktuelle Normen

• Ersatzteile und Instandsetzung

• Helpdesk

• DAkkS-Kalibrierlabor nach DIN EN ISO/IEC 17025

• Serviceverträge und Prüfmittelmanagement

• Mietgeräteservice

•Altgeräte-Rücknahme

Ansprechpartner

GMC-I Messtechnik GmbH 5

Inhaltsverzeichnis

Inhalt Seite Inhalt Seite

1 Sicherheitsmerkmale und -vorkehrungen .......................... 8

1.1 Bestimmungsgemäße Verwendung .................................................10

1.2 Bedeutung der Gefahrensymbole .....................................................11

1.3 Bedeutung akustischer Warnungen .................................................11

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

... 12

3 Inbetriebnahme ................................................................ 16

3.1 Batterien oder Akkus einsetzen .......................................................16

3.2 Einschalten ....................................................................................16

3.3 Betriebsparameter setzen ...............................................................16

3.4 Ausschalten ...................................................................................17

4 Bedienfunktionen ............................................................. 18

4.1 Wählen der Messfunktionen und Messbereiche ................................18

4.1.1 Automatische Messbereichswahl .....................................................18

4.1.2 Manuelle Messbereichswahl ...........................................................18

4.1.3 Schnelle Messungen ......................................................................19

4.2 Nullpunktkorrektur/Relativmessungen ..............................................19

4.3 Anzeige (LCD) ................................................................................20

4.3.1 Messbereichsüberschreitung ..........................................................20

4.4 Messwertspeicherung „DATA“ (Auto-Hold / Compare) ......................21

4.4.1 Minimalwert- und Maximalwertspeicherung „MIN/MAX“ ...................22

4.5 Messdatenaufzeichnung .................................................................23

5 Messungen ....................................................................... 26

5.1 Umschaltung von Kalibrierfunktion auf Messfunktion ........................26

5.2 Spannungsmessung .......................................................................27

5.2.1 Gleichspannungsmessung V DC ......................................................28

5.2.2 Wechselspannungs- und Frequenzmessung V AC und Hz .................29

5.3 Widerstandsmessung „“ ..............................................................30

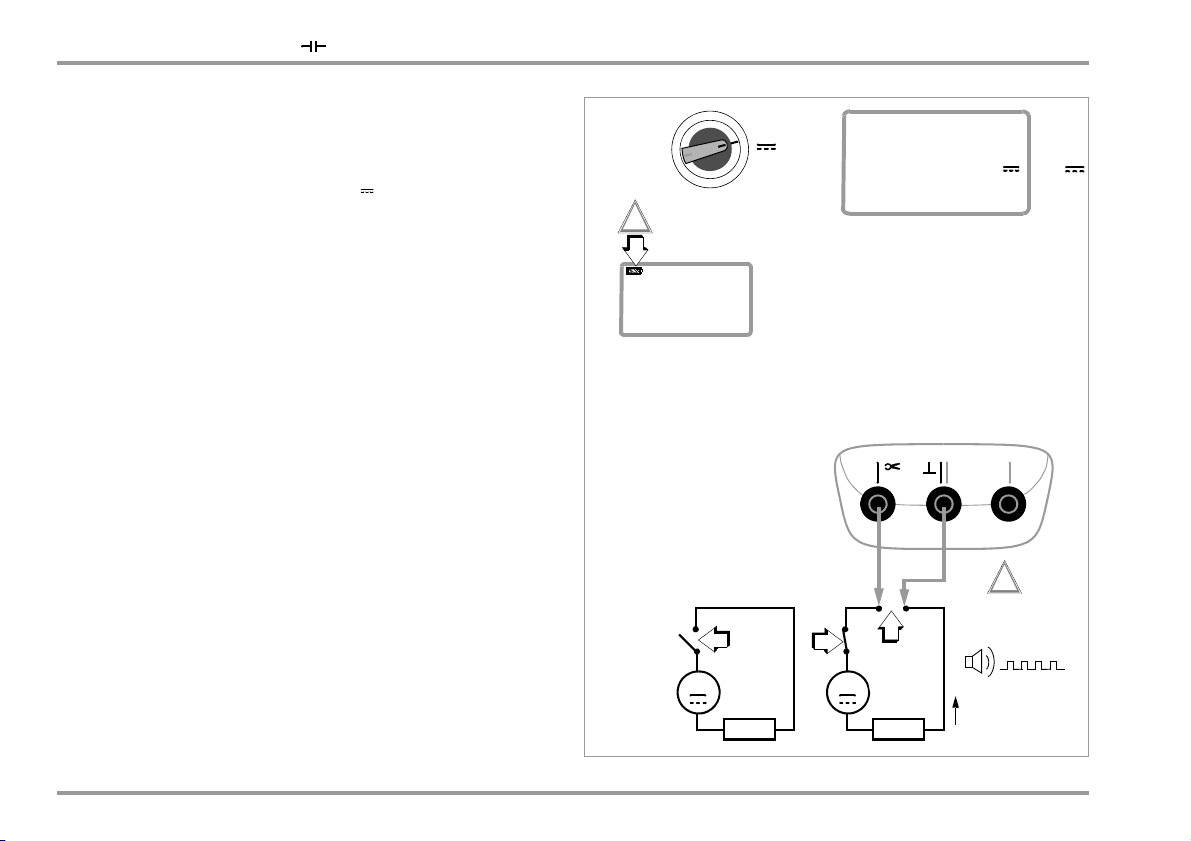

5.4 Durchgangsprüfung ......................................................................31

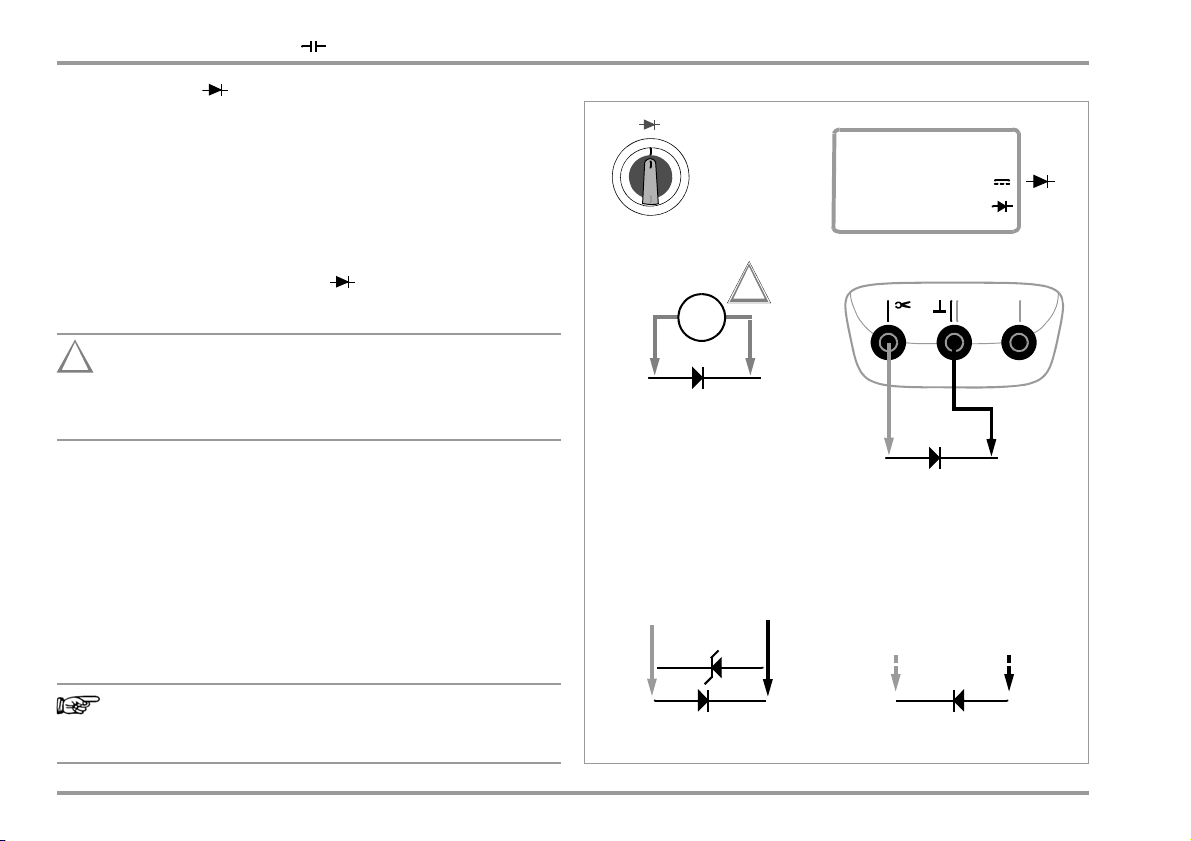

5.5 Diodenprüfung mit Konstantstrom 1 mA .........................................32

5.6 Temperaturmessung ......................................................................33

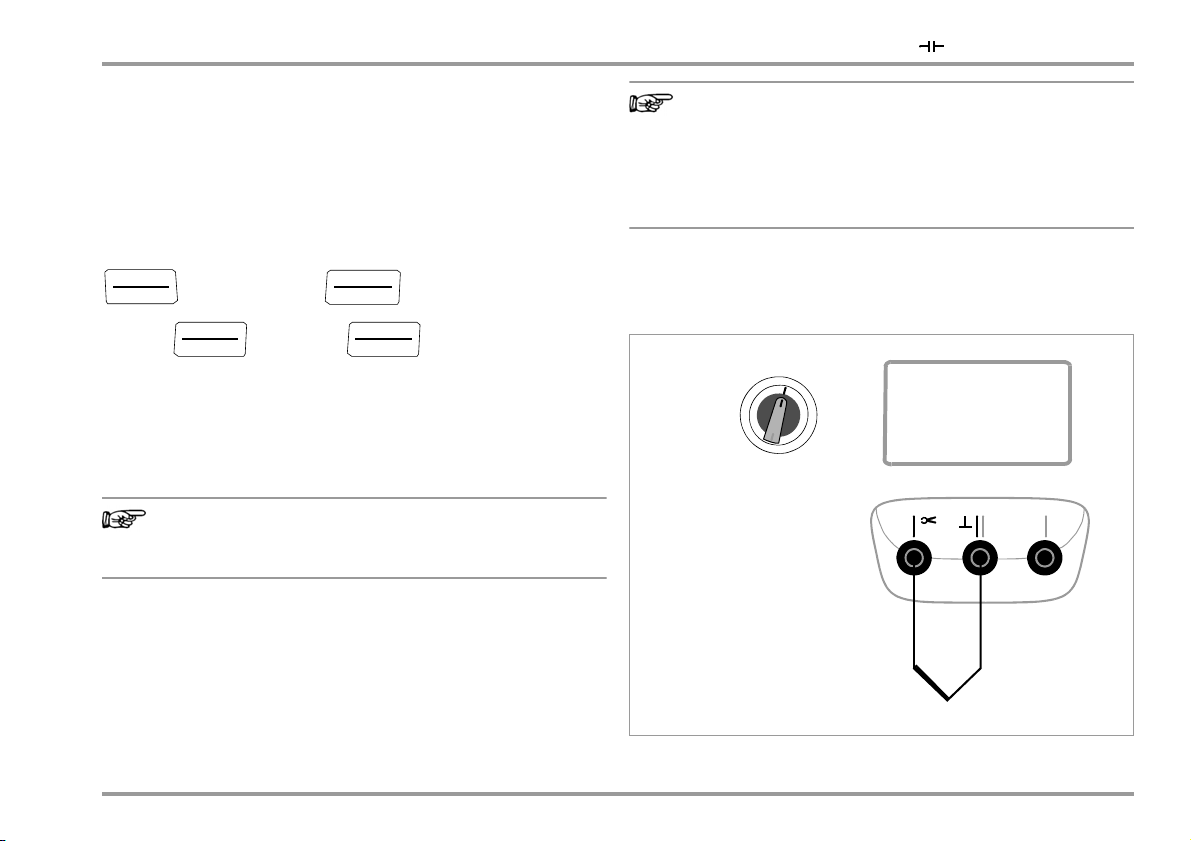

5.6.1 Messung mit Thermoelementen Temp TC ........................................33

5.6.2 Messung mit Widerstandsthermometern .........................................34

5.7 Kapazitätsmessung .......................................................................36

5.8 Strommessung ..............................................................................37

5.8.1 Gleichstrommessung direkt A DC ....................................................38

5.8.2 Wechselstrom- und Frequenzmessung direkt mA AC und Hz ............39

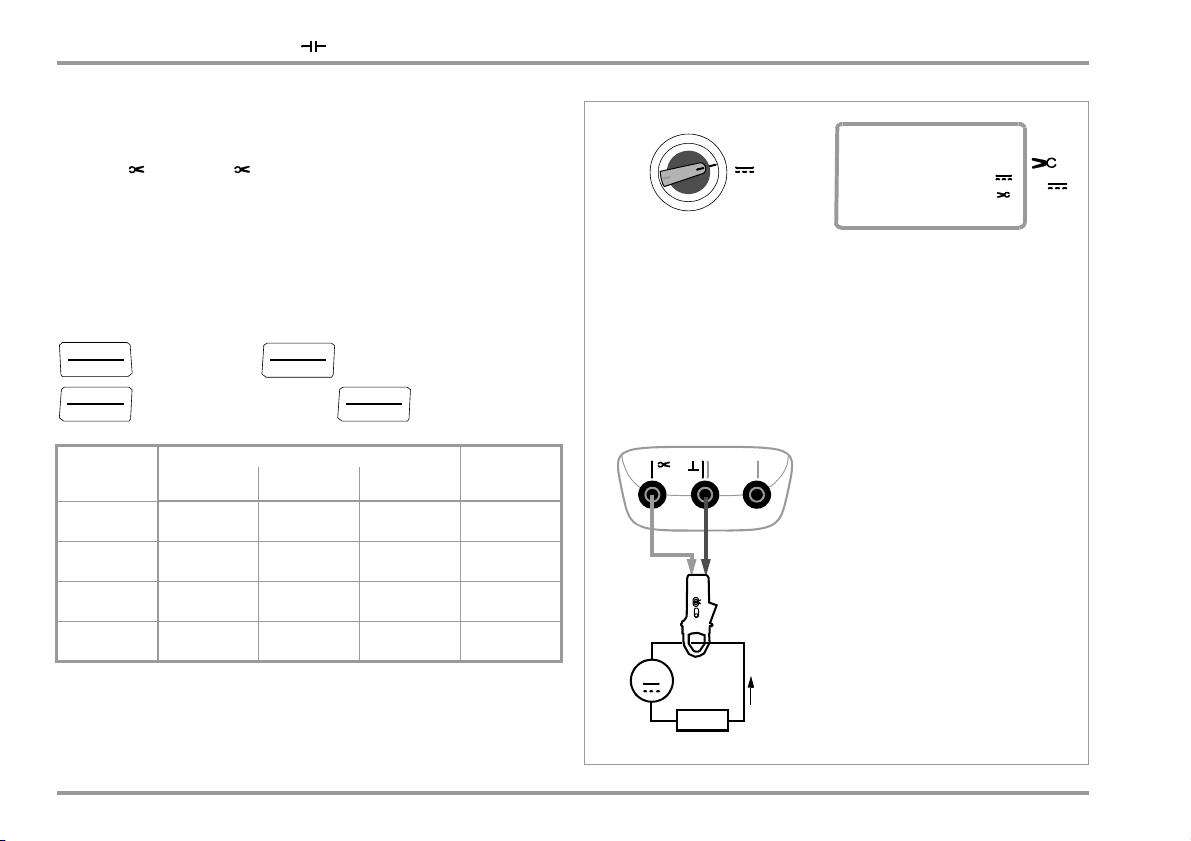

5.8.3 Gleichstrommessung mit Zangenstromsensor mA DC ......................40

5.8.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz ...........41

5.8.5 Gleich- und Wechselstrommessung mit Zangenstromwandler mA DC,

mA AC und Hz ...............................................................................42

6 GMC-I Messtechnik GmbH

Inhaltsverzeichnis

Inhalt Seite Inhalt Seite

6 Kalibrierfunktionen ...........................................................44

6.1 Umschaltung von Messfunktion auf Kalibrierfunktion ........................ 44

6.2 Spannungsquelle [V] ...................................................................... 45

6.3 Impuls-, Frequenzgenerator (positiver Rechteckimpuls) [Hz] .............. 46

6.4 Widerstandsgeber – Simulation [] ................................................47

6.5 Temperaturgeber – Temperatur-Simulation [°C/°F] .........................48

6.5.1 Temperatursimulation von Widerstandstemperaturfühlern

– Temp RTD-Stellung ....................................................................49

6.5.2 Temperatursimulation von Thermoelementen – Temp TC-Stellung .... 49

6.6 Stromquelle und Stromsenke [mA] .................................................. 51

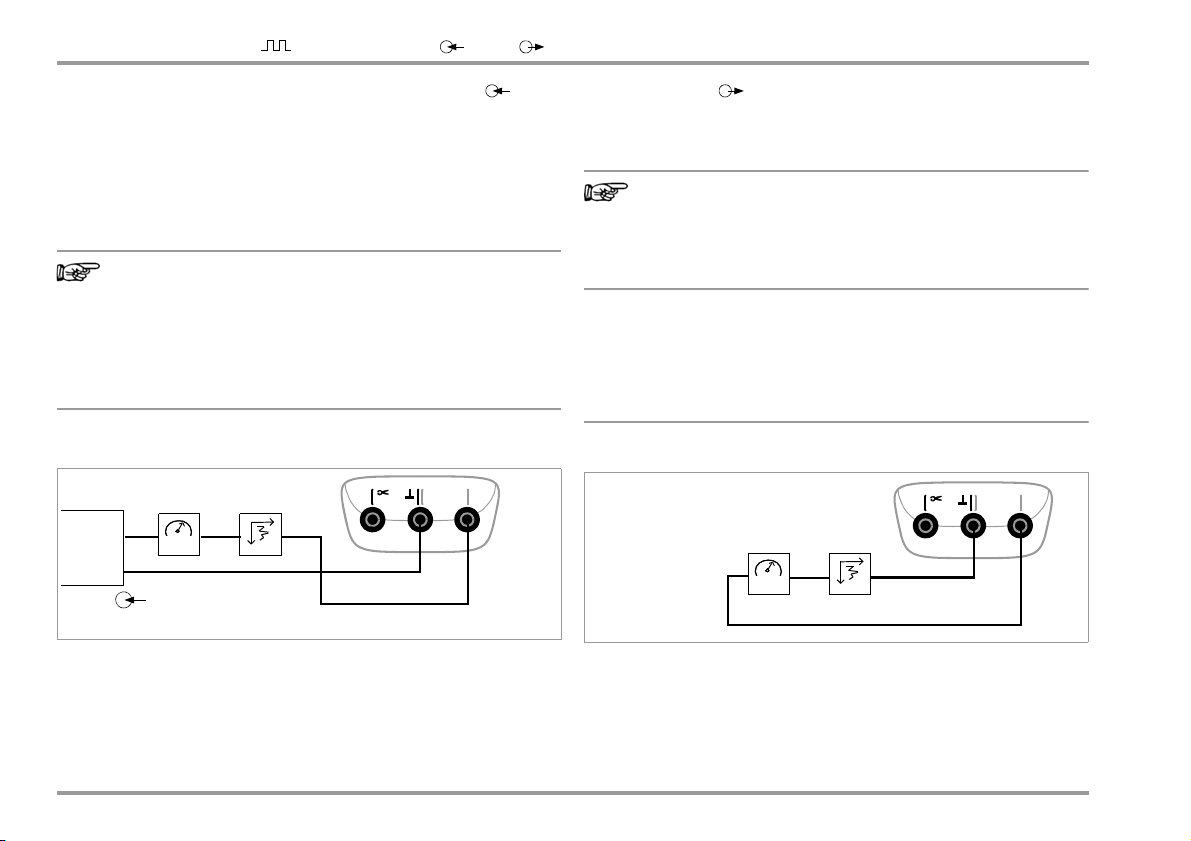

6.6.1 Stromsenke – Simulation eines Zweileiter-Transmitters ...................52

6.6.2 Stromquelle ..................................................................................52

6.7 Intervall- und Rampenfunktionen ....................................................53

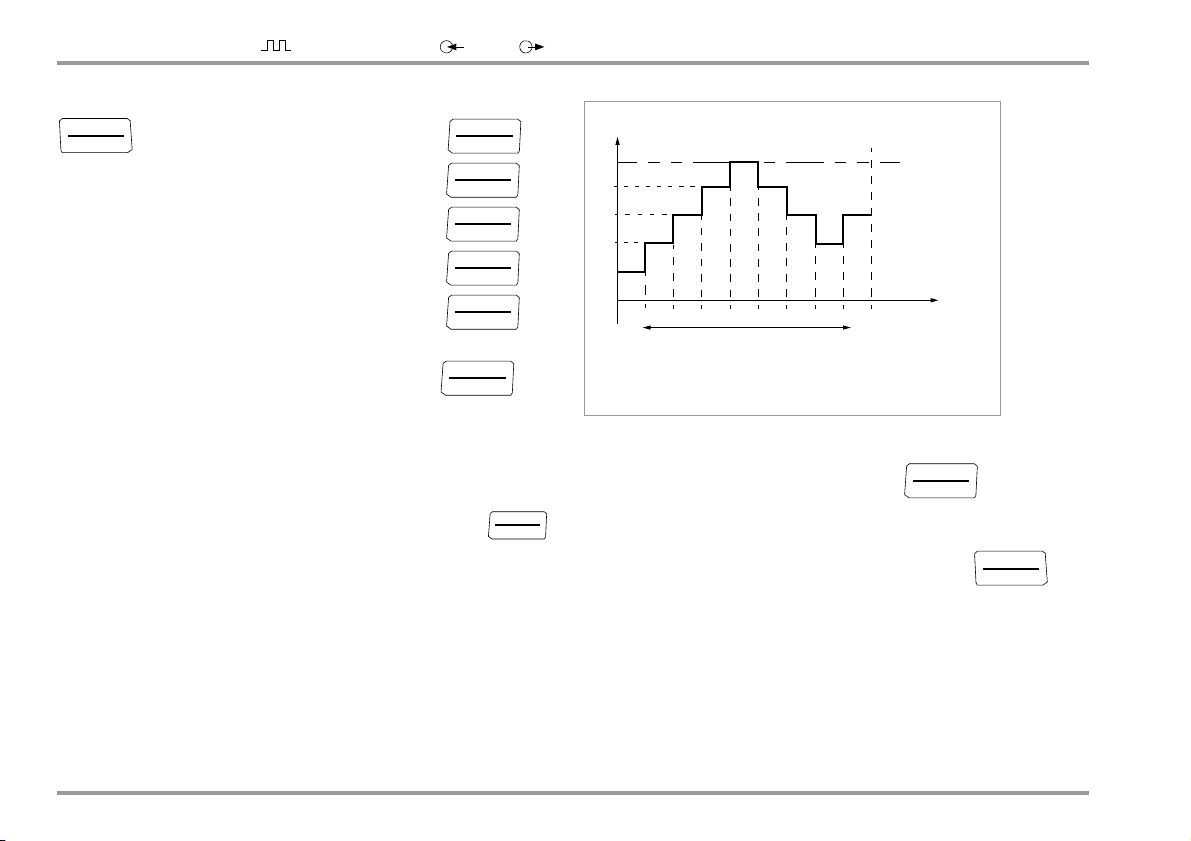

6.7.1 Intervallverläufe – Funktion INT .......................................................53

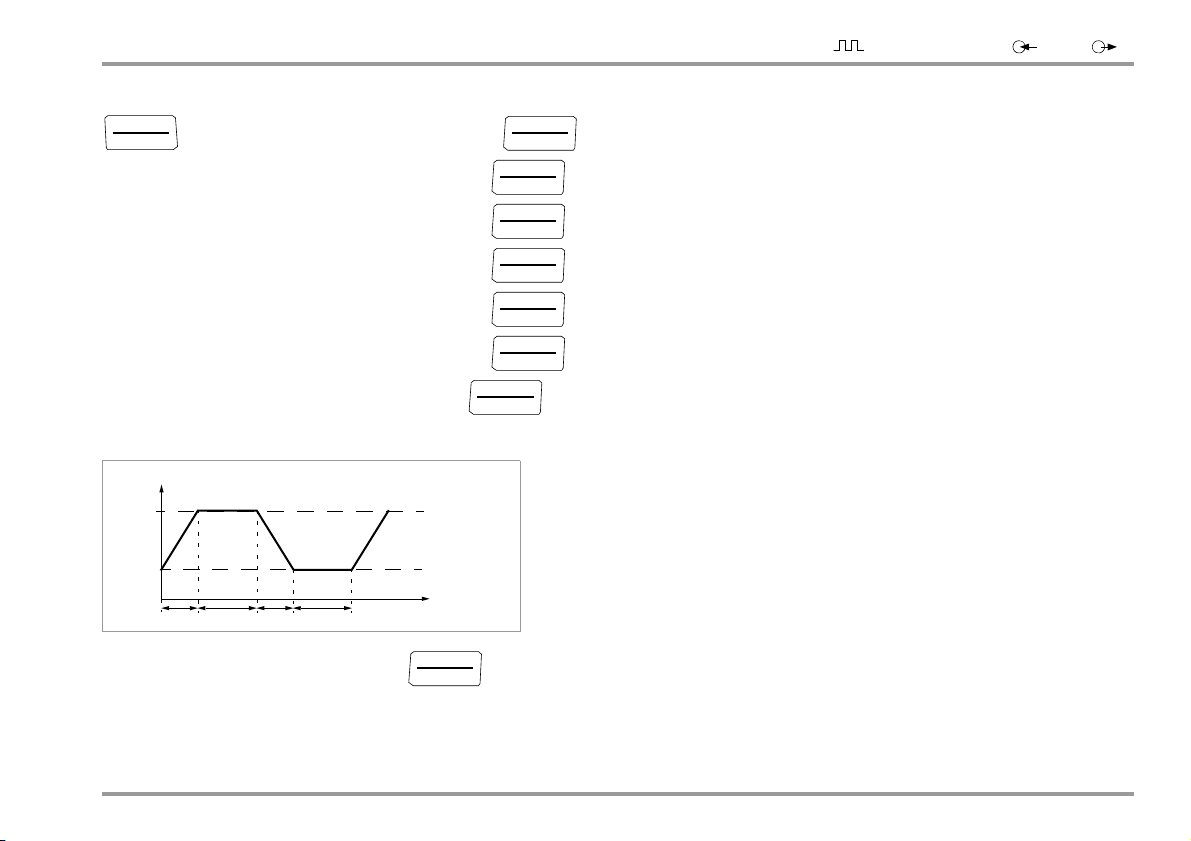

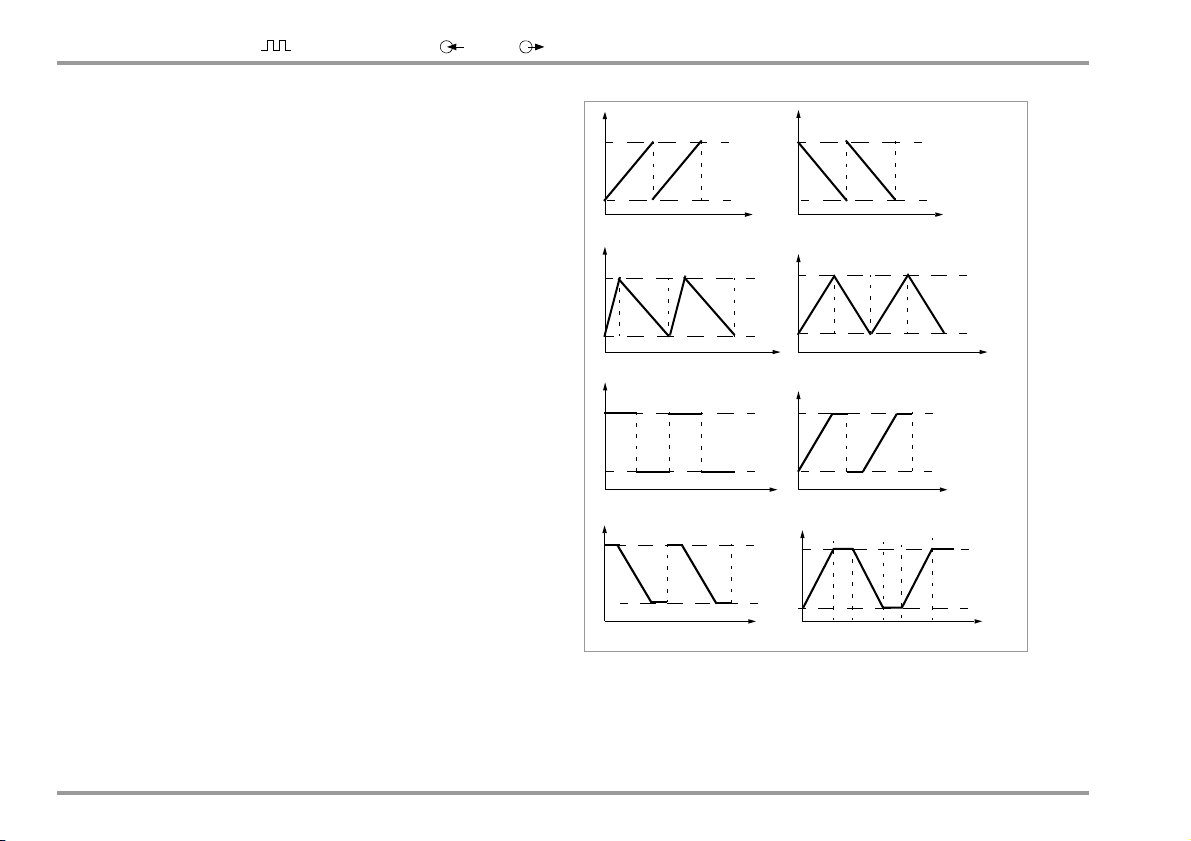

6.7.2 Ausgabe als periodische Rampe – Funktion RAMP ..........................56

6.7.3 Dualmode (gleichzeitig geben und messen) .....................................58

7 Geräte- und Messparameter ............................................. 60

7.1 Pfade zu den Parametern .............................................................. 61

7.2 Liste sämtlicher Parameter ............................................................ 61

7.3 Parameterabfragen – Menü InFo (als Laufschrift) ............................. 62

7.4 Parametereingaben – Menü SETUP ................................................62

7.5 Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen) ....64

8 Schnittstellenbetrieb .........................................................66

8.1 Schnittstelle aktivieren ...................................................................66

8.2 Schnittstellenparameter einstellen ...................................................67

9 Technische Daten ............................................................68

10 Wartung und Kalibrierung .................................................76

10.1 Signalisierungen – Fehlermeldungen ............................................. 76

10.2 Batterien ....................................................................................... 76

10.3 Sicherung ..................................................................................... 77

10.4 Wartung Gehäuse .......................................................................... 78

10.5 Rücknahme und umweltverträgliche Entsorgung .............................. 78

10.6 Rekalibrierung ............................................................................... 79

10.7 Herstellergarantie .......................................................................... 79

11 Zubehör .............................................................................80

11.1 Allgemein ...................................................................................... 80

11.2 Technische Daten der Messleitungen

(Lieferumfang Sicherheitskabelset KS29) ........................................ 80

11.3 Netzteiladapter NA X-TRA (kein Lieferumfang) ................................. 80

11.4 Schnittstellenzubehör (kein Lieferumfang) ....................................... 81

12 Stichwortverzeichnis ........................................................82

GMC-I Messtechnik GmbH 7

Sicherheitshinweise

1 Sicherheitsmerkmale und -vorkehrungen

Sie haben sich für ein Gerät entschieden, welches Ihnen ein sehr hohes Maß an Sicherheit bietet.

Dieses Gerät erfüllt die Anforderungen der geltenden europäischen und nationalen EG-Richtlinien. Dies bestätigen wir durch die CE-Kennzeichnung. Die entsprechende Konformitätserklärung kann von GMC-I Messtechnik GmbH angefordert werden.

Das Gerät ist entsprechend den Sicherheitsbestimmungen IEC 61010–1/DIN EN 61010–1/VDE 0411–1 gebaut und geprüft. Bei bestimmungsgemäßer Verwendung (siehe Seite 10) gewährleistet es sowohl die Sicherheit der bedienenden Person als auch die des Gerätes. Deren Sicherheit ist jedoch nicht garantiert, wenn das Gerät unsachgemäß bedient

Messkategorien und ihre Bedeutung nach IEC 61010-1

CAT Definition

Messungen an Stromkreisen,

die nicht direkt mit dem Netz verbunden sind:

z. B. Bordnetze in KFZ oder Flugzeugen, Batterien ...

Messungen an Stromkreisen,

die elektrisch direkt mit dem Niederspannungsnetz verbunden sind:

über Stecker, z. B. in Haushalt, Büro, Labor ...

Messungen in der Gebäudeinstallation:

III

Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler

Für Ihr vorliegendes Messgerät gilt die Messkategorie und zugeordnete maximale Bemessungsspannung, z. B. 300 V CAT II , die auf dem Gerät aufgedruckt sind.

Für die Anwendung der Messleitungen siehe Kap. 11.2.

oder unachtsam behandelt wird.

Um den sicherheitstechnisch einwandfreien Zustand zu erhalten und die gefahrlose Verwendung sicherzustellen, ist es unerlässlich, dass Sie vor dem Einsatz Ihres Gerätes die Bedienungsanleitung sorgfältig und vollständig lesen und sie in allen Punkten befolgen.

Beachten Sie folgende Sicherheitsvorkehrungen:

• Das Multimeter darf nicht in Ex-Bereichen eingesetzt werden.

• Das Multimeter darf nur von Personen bedient werden, die in der Lage sind, Berührungsgefahren zu erkennen und Sicherheitsvorkehrungen zu treffen. Berührungsgefahr lt. Norm besteht überall dort, wo Spannungen auftreten können, die größer sind als 33 V (Effektivwert) bzw. 70 V DC. Wenn Sie Messungen durchführen, bei denen Berührungsgefahr besteht, dann vermeiden Sie es, alleine zu arbeiten. Ziehen Sie eine zweite Person hinzu.

• Die maximal zulässige Spannung zwischen den Spannungsmessanschlüssen bzw. allen Anschlüssen gegen Erde beträgt 300 V in der Messkategorie II.

• Rechnen Sie damit, dass an Messobjekten (z. B. an defekten Geräten) unvorhergesehene Spannungen auftreten können. Kondensatoren können z. B. gefährlich geladen sein.

8 GMC-I Messtechnik GmbH

Sicherheitshinweise

Achtung!

Hinweis

• Versichern Sie sich, dass die Messleitungen in einwandfreiem Zustand sind, z. B. unbeschädigte Isolation, keine Unterbrechung in Leitungen und Steckern usw.

• In Stromkreisen mit Koronaentladung (Hochspannung) dürfen Sie mit diesem Gerät nicht arbeiten.

• Besondere Vorsicht ist geboten, wenn Sie in HF-Stromkreisen messen. Dort können gefährliche Mischspannungen vorhanden sein.

• Messungen bei feuchten Umgebungsbedingungen sind nicht zulässig.

• Achten Sie unbedingt darauf, dass Sie die Messbereiche nicht mehr als zulässig überlasten. Die Grenzwerte finden Sie im Kap. 9 „Technische Daten“ in der Tabelle „Messfunktionen und Messbereiche“ in der Spalte „Überlastbarkeit“.

• Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Akkus. Gefährliche Ströme oder Spannungen werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden.

• Das Gerät darf nicht mit entferntem Sicherungs- oder Batteriefachdeckel oder geöffnetem Gehäuse betrieben werden.

• Der Eingang der Strommessbereiche ist mit einer Schmelzsicherung ausgerüstet. Die maximal zulässige Spannung des Messstromkreises (= Nennspannung der Sicherung) beträgt 400 V. Achten Sie unbedingt darauf, dass Sie nur die vorgeschriebene Sicherung einsetzen, siehe Seite 73! Die Sicherung muss ein Mindestabschaltvermögen von 10 kA haben.

Spezielle Sicherheitshinweise für den Kalibrator

• Vergewissern Sie sich, wenn nötig mit dem Multimeterteil über das Fehlen von berührungsgefährlichen Spannungen in den Signalkreisen, an welche Sie das Gerät anschließen wollen.

• Beachten Sie zum Schutz des Geräts die an den Buchsen angegebenen maximal zulässigen Spannungen und Ströme. Mit Ausnahme des Widerstands-Simulations- und mA-SINKBetriebes sollten die angeschlossenen Signalkreise keine Spannungen oder Ströme in den Kalibrator zurückspeisen. Zur Vermeidung von größeren Schäden im Gerät bei angelegter Fremdspannung (innerhalb der zulässigen Grenzwerte) ist der

mA-SINK und mA-SOURCE-Kreis mit einer Sicherung

ausgerüstet, die diesen Kreis beim Auftreten höherer Ströme im Störungsfall während der Dauer der Überlastung hochohmig macht.

Wird der Kalibrator verpolt angeschlossen, dann kann ein hoher Strom fließen, der die eingebaute Schmelzsicherung auslöst.

Vor Anschluss des Prüflings zu beachten:

Schalten Sie das Gerät ein und stellen Sie die korrekte Kalibratorfunktion ein, bevor der Prüfling angeschlossen wird. Andernfalls kann beim Einschalten kurzzeitig ein hoher Strom über den Prüfling fließen und die Sicherungsüberprüfung gestört werden.

GMC-I Messtechnik GmbH 9

Sicherheitshinweise

Warnung!

Öffnen des Gerätes / Reparatur

Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewährleistet ist und die Garantie erhalten bleibt.

Auch Originalersatzteile dürfen nur durch autorisierte Fachkräfte eingebaut werden.

Falls feststellbar ist, dass das Gerät durch unautorisiertes Personal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensicherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden durch den Hersteller gewährt.

Instandsetzung und Austausch von Teilen

Beim Öffnen des Gerätes können spannungsführende Teile freigelegt werden. Vor einer Instandsetzung oder einem Austausch von Teilen muss das Gerät vom Messkreis getrennt werden. Wenn danach eine Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, so darf dies nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren vertraut ist.

Fehler und außergewöhnliche Beanspruchungen

Wenn Sie annehmen müssen, dass das Gerät nicht mehr gefahrlos verwendet werden kann, dann müssen Sie es außer Betrieb setzen und gegen unabsichtlichen Einsatz sichern. Mit einer gefahrlosen Verwendung können Sie nicht mehr rechnen,

• wenn das Gerät sichtbare Beschädigungen aufweist,

• wenn das Gerät nicht mehr arbeitet oder Funktionsstörungen auftreten,

• nach längerer Lagerung unter ungünstigen Verhältnissen (z. B. Feuchtigkeit, Staub, Temperatur), siehe „Umgebungsbedingungen“ auf Seite 73.

1.1 Bestimmungsgemäße Verwendung

• Das vorliegende Multimeter ist ein tragbares Gerät, das während der Messungen in der Hand gehalten werden kann.

• Mit dem Messgerät werden ausschließlich solche Messungen durchgeführt, wie im Kap. 5 beschrieben.

• Das Messgerät einschließlich der Messkabel und aufsteckbarer Prüfspitzen wird nur innerhalb der angegebenen Messkategorie eingesetzt, siehe Kap. 9 und zur Bedeutung die Tabelle auf Seite 8.

• Die Grenzen der Überlastbarkeit werden nicht überschritten. Überlastwerte und Überlastzeiten siehe Technische Daten in Kap. 9.

• Die Messungen werden nur innerhalb der angegebenen Umgebungsbedingungen durchgeführt. Arbeitstemperaturbereich und relative Luftfeuchte siehe Kap. 9.

• Das Messgerät wird nur entsprechend der angegebenen Schutzart (IP-Code) eingesetzt, siehe Kap. 9.

Das Gerät darf nicht in explosionsgefährdeten Zonen betrieben oder in eigensichere Stromkreise eingeschaltet werden.

10 GMC-I Messtechnik GmbH

1.2 Bedeutung der Gefahrensymbole

(2x)

...

Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!)

1.3 Bedeutung akustischer Warnungen

Warnung vor gefährlicher Spannung am Messeingang: U > 33 V AC oder U > 70 V DC (2-facher Signalton)

Warnung vor hohem Strom im 300 mA-Messbereich: > 310 mA (Intervallton)

Warnung vor hoher Spannung: > 310 V (Intervallton)

Sicherheitshinweise

GMC-I Messtechnik GmbH 11

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

3 4

Kap. 4.3

Kap. 3 Kap. 5

Kap. 8

Kap. 7

Kap. 3 ff.

12 11

Kap. 6

Kap. 4.1.2

max. 300 V !

Kap. 4.1 

Kap. 4.4 

Kap. 7 

Kap. 3 

Kap. 7 

Kap. 3.1 

Kap. 1.2

Kein Messeingang !

Keine Fremdspannung anlegen ausgenommen Stromsenke

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13 2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl

 Erhöhen von Parameterwerten

Betriebsart Menü:

ON / OFF | LIGHT

Auswahl einzelner Menüpunkte entgegen der Flussrichtung

Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus

4 OUT | ENTER

OUT: Kalibratorausgang ein-/ausschalten Betriebsart Menü: Bestätigen der Eingabe (ENTER)



Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)

5 6 Drehschalter für Messfunktionen (weiß) und Kalibrierfunktionen (rot),

zur Bedeutung der Symbole siehe Seite 14 7 DAkkS-Kalibriermarke 8 Anschlussbuchsen für Kalibrator-Ausgang 9 Anschlussbuchsen für Mess- und Sense-Eingang

10 DATA / MIN / MAX

Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX

 Erniedrigen von Werten

Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung

11 MEASURE / CAL | SETUP

Taste zum Umschalten zwischen Mess-, Kalibrier- und Menüfunktion

12 ZERO / SEL | ESC

Taste für die Nullpunkteinstellung und Auswahl von Doppelfunktionen

Betriebsart Menü: Verlassen der Menüebene und

Rücksprung in eine höhere Ebene, Verlassen der Parametereingabe ohne zu speichern Anhalten von Rampe/Intervall



Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)

13 14 Anschluss für Netzadapter 15 Infrarot-Schnittstelle

12 GMC-I Messtechnik GmbH

Symbole der Digitalanzeige

1 28

654 7

Batterie voll

Batterie OK

Batterie schwach

Batterie (fast) leer, U < 1,8 V

Datenübertragung zum /  vom Kalibrator aktiv

IR-Schnittstelle im Stand-by-Betrieb aktiv (bereit zum Empfang von Einschaltbefehlen)

Batteriekontrollanzeige

Schnittstellenkontrollanzeige (bei Drehschalterstellung OFF)

22 242120

* Kalibrierfunktion: Stromsenke I

Sink

möglich (U > 2,3 V)

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

1 Batteriekontrollanzeige 2 NUM: numerische Eingabe des Ausgangssignals 3 INT: Intervallverlauf aktiv 4 RAMP: Rampenfunktion aktiv 5 SINK: Stromsenke aktiv 6 SOURCE: Stromquelle aktiv 7 ON: der Kalibratorausgang ist aktiv 8 IR: Infrarot-Schnittstellenkontrollanzeige

9 Nebenanzeige mit Komma- und Polaritätsanzeige 10 STORE: Speicherbetrieb aktiv 11 gewählte Stromart 12 Übertragungsfaktor (Zangenstromfaktor) 13 Diodenmessung gewählt 14 Messeinheit 15 Durchgangsprüfung mit Signalton aktiv 16 : Dauerbetrieb (automatische Abschaltung deaktiviert) 17 Digitalanzeige mit Komma- und Polaritätsanzeige 18 RTD: gewähltes Nickel- oder Platinwiderstandsthermometer 19 TC: Temperaturmessung mit Thermoelement Fühlertyp B ... U 20 MAN: manuelle Messbereichsumschaltung aktiv 21 DATA: Anzeigespeicher, „Messwert halten“ 22 max/min: MIN/MAX-Speicherung 23 : Relativmessung bezogen auf eingestellten Offset 24 ZERO: Nullpunkteinstellung aktiv

GMC-I Messtechnik GmbH 13

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

Symbole der Drehschalterpositionen

Drehschalter V —mV, V DC  Gleichspannung V~ 0/2 mV, V ~ AC TRMS  Wechselspannung, echteffektiv AC, volle Bandbreite Hz (V) 1 Hz, kHz ~ AC — Spannungsfrequenz, volle Bandbreite

 

Temp TC — Temp RT D — C Pt100/1000

mA —μA, mA DC  Gleichstromstärke mA~ — μA, mA ~ AC TRMS  Wechselstromstärke, echteffektiv AC

SEL

Anzeige ZERO Messfunktion – weiße Bedruckung

0/2 , k, M(Gleichstrom-) Widerstand 1  — Durchgangsprüfung mit Signalton —

V DC — Diodenspannung

C Typ-B ... U

C Ni100/1000

—nF μF  Kapazität

— Temperatur Thermoelement Typ K

 Temperatur mit Widerstandsthermometer

Drehschalter V — V DC Gleichspannungsgeber Hz — Hz Impuls-/Frequenzgenerator



Temp TC — Temp RT D — C Pt100/1000

mA — mA Stromsenke mA — mA Stromgeber

14 GMC-I Messtechnik GmbH

SEL

Anzeige Kalibrierfunktion – rote Bedruckung

0/2  (Gleichstrom-) Widerstandsgeber

C Typ-B ... U

C Ni100/1000

Simulator von Thermoelementen Simulator von Widerstandsthermometer

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

5V/600mA

Zählnummer

Registriernummer Datum der Kalibrierung (Jahr – Monat)

Deutsche Akkreditierungsstelle GmbH – Kalibrierlaboratorium

XY123

2012-08

D-K-

15080-01-01

Symbole der Bedienerführung in den folgenden Kapiteln

 ...  im Hauptmenü blättern  ...  im Untermenü blättern (scrollen)   Dezimalpunkt auswählen  Wert erhöhen/verkleinern

time Untermenü/Parameter (Sieben-Segment-Schrift) 1nFo Hauptmenü (Sieben-Segment-Schrift, Darstellung fett)

Symbole auf dem Gerät

Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!)

Erde

CAT II

Gerät der Messkategorie II, siehe auch „Messkategorien und ihre Bedeutung nach IEC 61010-1“ auf Seite 8

Durchgängige doppelte oder verstärkte Isolierung

▲ IR ▼ Lage der Infrarot-Schnittstelle, Fenster auf dem Gerä-

tekopf

Lage der Netzteiladapterbuchse, siehe auch Kap. 3.1

Sicherung für die Strommessbereiche, siehe Kap. 10.3

Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE, siehe auch Kap. 10.5.

Kalibriermarke (blaues Siegel):

siehe auch „Rekalibrierung“ auf Seite 79

EG-Konformitätskennzeichnung

GMC-I Messtechnik GmbH 15

Inbetriebnahme – Setup

Achtung!

Hinweis

3 Inbetriebnahme

3.1 Batterien oder Akkus einsetzen

Beachten Sie zum richtigen Einsetzen der Batterien oder Akkus unbedingt das Kap. 10.2!

Die aktuelle Batteriespannung kann im Menü Info abgefragt werden, siehe Kap. 7.3.

Trennen Sie das Gerät vom Messkreis, bevor Sie zum Batterieaustausch den Batteriefachdeckel öffnen!

Betrieb mit Netzteiladapter (Zubehör, nicht im Lieferumfang siehe Kap. 11.3)

Bei Stromversorgung durch den Netzteiladapter werden die eingesetzten Batterien elektronisch abgeschaltet, so dass diese im Gerät verbleiben können. Werden Akkus verwendet, müssen diese extern geladen werden. Bei Ausschalten der externen Versorgung schaltet das Gerät unterbrechungsfrei auf Batteriebetrieb um.

3.2 Einschalten Gerät manuell einschalten

➭ Drücken Sie die Taste ON / OFF | LIGHT bis die Anzeige

erscheint. Das Einschalten wird durch einen kurzen Signalton quittiert. Solange Sie die Taste in gedrückter Stellung halten, werden alle Segmente der Flüssigkristallanzeige (LCD) dargestellt. Die LCD ist auf der Seite 13 abgebildet. Nach dem Loslassen der Taste ist das Gerät mess- bzw. kalibrierbereit.

Anzeigenbeleuchtung

Bei eingeschaltetem Gerät können Sie durch kurzes Drücken der Tas te ON / OFF | LIGHT die Hintergrundbeleuchtung aktivieren. Durch erneutes Drücken oder nach ca. 1 Minute automatisch wird diese wieder ausgeschaltet.

Gerät über PC einschalten

Nach Übertragung eines Datenblocks durch den PC schaltet sich das Multimeter ein, vorausgesetzt der Parameter „irStb “ ist auf „ir on “ gesetzt (siehe Kap. 7.4).

Wir empfehlen jedoch den Stromsparmodus „ir off “.

Elektrische Entladungen und Hochfrequenzstörungen können falsche Anzeigen verursachen und den Mess- bzw. Kalibrierablauf blockieren. Trennen Sie das Gerät vom Messkreis. Schalten Sie das Gerät aus und wieder ein; dann ist es zurückgesetzt. Sollte der Versuch erfolglos sein, dann trennen Sie die Batterie kurzzeitig von den Anschlusskontakten, siehe auch Kap. 10.2.

3.3 Betriebsparameter setzen Einstellen von Uhrzeit und Datum

Siehe Parameter „t iME “ und dAtE “ im Kap. 7.4.

16 GMC-I Messtechnik GmbH

Inbetriebnahme – Setup

ON / OFF

LIGHT

OUT

ENTER

3.4 Ausschalten Gerät manuell ausschalten ➭ Drücken Sie die Taste ON / OFF | LIGHT so lange, bis die Anzeige

0FF erscheint. Das Ausschalten wird durch einen kurzen Signalton quittiert. ➭ Eine Komplettabschaltung aller Funktionen einschließlich der

IR-Schnittstelle erreichen Sie über die Drehschalterstellung OFF. In der Kalibrierfunktion können Sie den Ausgang über die Taste

OUT | ENTER separat ausschalten. Das Ausschalten wird durch einen kurzen Signalton quittiert.

Bei gefährlicher Spannung am Eingang wird das Ausschalten blockiert und ein Signalton ertönt. Das Gerät muss dann zuerst von den Messleitungen getrennt werden.

Automatische Abschaltung – DMM

Ihr Gerät schaltet sich automatisch aus, wenn der Messwert lange konstant ist (maximale Messwertschwankung ca. 0,8% vom Messbereich pro Minute bzw. 1 C oder 1 F pro Minute) und während einer Vorgabezeit in Minuten weder eine Taste noch der Drehschalter betätigt wurde (siehe Parameter „APoFF “ Seite 63). Das Ausschalten wird durch einen kurzen Signalton quittiert. Ausnahmen sind: Sende- oder Speichermodus, Dauerbetrieb oder sofern eine gefährliche Spannung (U > 33 V AC oder U > 70 V DC) am Eingang anliegt.

Automatische Abschaltung – Kalibrator

Das Gerät schaltet nach der gewählten Zeit AP oFF(siehe „APoFF “ Seite 63.) automatisch den Ausgang ab. Das Display schaltet sich nach einer weiteren Minute ab, falls weder der Drehschalter noch eine Taste betätigt wurde. Das Display kann ebenfalls über die Taste ON / OFF | LIGHT ausgeschaltet werden. Ausgenommen von der automatischen Abschaltung der Ausgänge ist der Dauerbetrieb (AP oFF = on).

Verhindern der automatischen Abschaltung

Sie können Ihr Gerät auch „DAUERND EIN“ schalten. ➭ Drücken Sie dazu beim Einschalten gleichzeitig die Tasten

und .

oder

➭ Wählen Sie im Setup-Menü AP oFF = on, siehe „APoFF “ Seite

63.

Die Funktion „DAUERND EIN“ wird auf der Anzeige mit dem Symbol signalisiert.

Die Einstellung „DAUERND EIN“ kann nur über Parameteränderung rückgängig gemacht werden, nicht über Ausschalten des Geräts, falls die automatische Abschaltung im Setup deaktiviert wurde, siehe „APoFF “ Seite 63.

GMC-I Messtechnik GmbH 17

Bedienfunktionen

Hinweis

4 Bedienfunktionen

4.1 Wählen der Messfunktionen und Messbereiche

Die gewünschte Messfunktion (weiße Symbole) wird über den Drehschalter ausgewählt. Doppelfunktionen wie Hz oder Durchgangsprüfung werden über die Taste OUT | ENTER angewählt.

4.1.1 Automatische Messbereichswahl

Das Multimeter hat eine Messbereichsautomatik für alle Messfunktionen, ausgenommen Temperaturmessung, Diodentest und Durchgangsprüfung. Die Automatik ist nach dem Einschalten des Gerätes in Funktion. Das Gerät wählt entsprechend der anliegenden Messgröße automatisch den Messbereich, der die beste Auflösung ermöglicht. Bei der Umschaltung auf Frequenzmessung bleibt der vorher eingestellte Spannungsmessbereich erhalten.

AUTO-Range Funktion

Das Multimeter schaltet automatisch in den nächst höheren Bereich bei (30999 D + 1 D 31000 D) und in den nächst niedrigen Bereich bei (2700 D - 1 D  2699 D).

Ausnahme Kapazitätsmessung:

Das Multimeter schaltet automatisch in den nächst höheren Bereich bei (3099 D + 1 D 310 D) und in den nächst niedrigen Bereich bei (270 D - 1 D  2699 D).

4.1.2 Manuelle Messbereichswahl

Sie können die Messbereichsautomatik abschalten und die Bereiche entsprechend der folgenden Tabelle manuell wählen und fixieren, indem Sie die Taste MAN / AUTO drücken.

Anschließend können Sie den gewünschten Messbereich über die Cursortaste

 oder  einstellen.

Sie kehren zur automatischen Bereichswahl zurück, wenn Sie die Tas te MAN / AUTO drücken, wenn Sie den Drehschalter betätigen oder wenn Sie das Gerät aus- und wieder einschalten.

Übersicht Bereichsautomatik und manuelle Bereichswahl

Funktion Anzeige

MAN / AUTO

Schaltfolge bei:



: 60 mV* 300 mV* 3 V 30 V 300 V

 oder 

MAN / AUTO

* nur über manuelle Bereichswahl ** Bei der Nullpunkteinstellung wird der aktuelle Messwert als Referen-

zwert genommen und von den zukünftigen Messwerten abgezogen. Maximale Korrektur 50% vom Messbereich. Bei Änderung des Messbereichs über die Taste MAN bleibt die Funktion ZERO (in Anzeige und Speicher) erhalten.

Hz: 300 Hz





300  3 k  30 k

A:

300A 3 mA 30 mA 300 mA

30 nF 300 nF 3F 30F 300F

Rückkehr zur automatischen Messbereichswahl —

manueller Betrieb ein:

verwendeter Messbereich wird fixiert



3 kHz 30 kHz 300 kHz



300 k



3 M



30 M



MAN



Verwenden Sie bei hochohmigen Widerstandsmessungen (3 M oder 30 M-Bereich) kurze oder abgeschirmte Messleitungen.

18 GMC-I Messtechnik GmbH

Bedienfunktionen

Hinweis

4.1.3 Schnelle Messungen

Soll schneller gemessen werden, als dies bei der automatischen Messbereichswahl möglich ist, so muss der geeignete Messbereich fixiert werden. Eine schnelle Messung ist durch die folgenden zwei Funktionen gewährleistet:

•durch manuelle Messbereichswahl, d. h. durch Wahl des Mess-

bereichs mit der besten Auflösung, siehe Kap. 4.1.2. oder

• über die Funktion DATA, siehe Kap. 4.4. Hier wird nach der ers-

ten Messung automatisch der passende Messbereich fixiert,

sodass ab dem zweiten Messwert schneller gemessen wird.

Bei beiden Funktionen bleibt der fixierte Messbereich für die darauf folgenden Serienmessungen eingestellt.

4.2 Nullpunktkorrektur/Relativmessungen

Je nach Abweichung vom Nullpunkt kann eine Nullpunkteinstellung oder ein Referenzwert für Relativmessungen abgespeichert werden:

Abweichung vom Nullpunkt – bei kurzgeschlossenen Messleitungsenden für V, , mA, RTD – bei offenem Eingang für Kapazitäten Einheit F

0 ... 200 Digit ZERO

> 200 ... 15000 Digit 

Individuell für die jeweilige Messfunktion wird der betreffende Referenz- oder Korrekturwert als Offset von allen zukünftigen Messungen abgezogen und bleibt so lange gespeichert, bis er wieder gelöscht oder das Multimeter ausgeschaltet wird.

Die Nullpunkt- oder Referenzwerteinstellung ist sowohl bei der automatischen Messbereichswahl als auch für den jeweils manuell gewählten Messbereich möglich.

Nullpunkt einstellen

➭ Schließen Sie die Messleitungen an das Gerät an und verbin-

den Sie die freien Enden, außer bei der Kapazitätsmessung, hier bleiben die Leitungsenden offen.

➭ Drücken Sie kurz die Taste ZERO / SEL | ESC.

Das Gerät quittiert die Nullpunkteinstellung mit einem Signalton, auf der LCD wird das Symbol „ ZERO“ angezeigt. Der im Augenblick des Drückens gemessene Wert dient als Referenzwert.

➭ Die Nullpunkteinstellung können Sie löschen, indem Sie erneut

die Taste ZERO / SEL | ESC drücken.

Bedingt durch die TRMS-Effektivwertmessung, zeigen das Multimeter bei kurzgeschlossenen Messleitungen im Nullpunkt der V AC/I AC-Messung einen Restwert von 1...30 Digit an (Unlinearität des TRMS-Wandlers). Dieser hat keinen Einfluss auf die spezifizierte Genauigkeit oberhalb 2% des Messbereiches (bzw. 3% in den mV-Bereichen).

GMC-I Messtechnik GmbH 19

Bedienfunktionen

4.3 Anzeige (LCD)

4.3.1 Messbereichsüberschreitung Messwert, Messeinheit, Stromart, Polarität

Die Digitalanzeige zeigt den Messwert komma- und vorzeichenrichtig an. Dazu werden die gewählte Messeinheit und die Stromart eingeblendet. Bei der Messung von Gleichgrößen erscheint ein Minuszeichen vor den Ziffern, wenn der positive Pol der Messgröße am „“-Eingang anliegt. Messbereichsüberschreitung

Bei Überschreiten des Messbereichsendwertes d. h. ab 31000 Digit wird „0L “ (OverLoad) angezeigt. Ausnahmen: bei der Kapazitäts- und Durchgangsmessung erfolgt die Anzeige „0L “ ab 3100 Digit, bei der Diodenmessung ab 61000 Digit.

20 GMC-I Messtechnik GmbH

Hinweis

V, mA, Hz

t [s]

100%

10%

aktiviert

reaktiviert

speichern

30000 Digit

vomMessbereich

31000 Digit

4.4 Messwertspeicherung „DATA“ (Auto-Hold / Compare)

Mit der Funktion DATA (Auto-Hold) können Sie einen einzelnen Messwert automatisch „festhalten“. Dies ist z. B. dann besonders nützlich, wenn das Abtasten der Messstelle mit den Prüfspitzen Ihre ganze Aufmerksamkeit erfordert. Nach dem Anliegen des Messsignals und der Stabilisierung des Messwertes entsprechend der „Bedingung“ in der folgenden Tabelle hält das Gerät den Messwert in der Nebenanzeige oben links und die zugehörige Fixierzeit oben rechts fest und gibt ein akustisches Signal. Sie können nun die Prüfspitzen von der Messstelle abnehmen und den Messwert ablesen. Wenn das Messsignal dabei den in der Tabelle genannten Bereich verlässt, wird die Funktion für eine neue Speicherung reaktiviert (Segment DATA blinkt).

Messwertvergleich (DATA Compare)

Weicht der aktuelle, festgehaltene Wert vom ersten gespeicherten Wert um weniger als 100 Digit ab, dann ertönt das Signal zweimal. Ist die Abweichung größer 100 Digit ertönt nur ein kurzes Signal.

Beachten Sie jedoch, dass sich bei „festgehaltener“ Digitalanzeige auch die Kommastelle nicht mehr ändert (Messbereich fixiert, Symbol MAN). Solange die Funktion DATA aktiv ist, sollten Sie die Messbereiche nicht manuell verändern.

Die Funktion DATA wird ausgeschaltet, wenn Sie die Taste DATA/ MIN/MAX „lang“ (ca. 1 s) drücken, wenn Sie die Messfunktion wechseln oder wenn Sie das Gerät aus- und wieder einschalten.

Bedienfunktionen

Funktion

DATA

Aktivieren kurz 1 x Speichern

(stabilisier-

ter Mess-

wert)

Reaktivieren

Wechsel zu

MIN/MAX

Verlassen lang

Reaktivieren durch Unterschreiten der angegebenen Messwertgrenzen

Beim ersten Speichern eines Messwertes als Referenzwert 2x Signalton. Bei anschließendem Festhalten nur dann 2x, wenn der aktuelle, festgehaltene Wert vom

Legende: MW = Messwert, v. MB = vom Messbereich

Tas t e

DATA/

MIN/MAX

kurz siehe Tabelle Kap. 4.4.1

ersten

gespeicherten Wert um weniger als 100 Digit abweicht.

Bedingung Reaktion am Gerät

Mess-

funktion

V, A, F, Hz,

RTD TC 

V, A, F, Hz,

RTD TC

Messsig-

nal

> 10%

v. MB

0L

< 10%

v. MB

= 0L

Nebenanzeige

oben links

festgehaltener MW

wird an-

gezeigt

gespeicherter

wird

gelöscht

oben

rechts

Fixierzeit wird an-

gezeigt

wird

gelöscht

Signal-

2 x

ton

1 x

2 x

GMC-I Messtechnik GmbH 21

Bedienfunktionen

Hinweis

Beispiel

Der Spannungsmessbereich ist manuell auf 10 V eingestellt. Der erste Messwert ist 5 V und wird abgespeichert, da er größer als 10 % vom Messbereich. Sobald der Messwert unter 10 % vom Messbereich fällt, d. h. kleiner als 1 V ist, was ein Abnehmen der Prüfspitzen von der Messstelle entspricht, ist das Gerät für eine neue Speicherung bereit.

4.4.1 Minimalwert- und Maximalwertspeicherung „MIN/MAX“

Mit der Funktion MIN/MAX können Sie den minimalen und den maximalen Messwert „festhalten“, der in der Zeit nach dem Aktivieren von MIN/MAX am Eingang des Messgerätes vorhanden war. Die wichtigste Anwendung ist die Ermittlung des Minimalund des Maximalwertes bei der Langzeitbeobachtung von Messgrößen.

Die Funktion MIN/MAX kann in allen Messfunktionen aktiviert werden.

Legen Sie die Messgröße an das Gerät an und fixieren Sie den Messbereich über die Taste MAN / AUTO bevor Sie die Funktion MIN/MAX aktivieren.

Die Funktion MIN/MAX wird ausgeschaltet, wenn Sie die Taste DATA/MIN/MAX „lang“ (ca. 1 s) drücken, wenn Sie die Messfunktion wechseln oder wenn Sie das Gerät aus- und wieder einschalten.

Funktion

MIN/MAX

Aktivieren und Spei-

chern

Spei-

chern und

Anzeigen

Aufheben lang werden gelöscht

Ta st e DATA/

MIN/MAX

1. 1 x kurz

kurz

MIN- und MAX-

Messwerte

werden

gespeichert

Speicherung läuft im Hintergrund weiter, neue MIN- und

MAX-Werte werden zusammen

mit Zeit des Auftretensangezeigt

Reaktion am Gerät

Messwert

digital

aktueller

Messwert

gesp. MIN-

Wert

gesp. MAX-

Wert

aktueller

Messwert

max

min

min 1 x

max 1 x

wird

gelöscht

Signal-

ton

2 x

Im Gegensatz zur Funktion DATA ist die Funktion MIN/MAX auch bei der Temperaturmessung anwendbar.

22 GMC-I Messtechnik GmbH

Bedienfunktionen

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

4.5 Messdatenaufzeichnung

Das Multimeter bietet die Möglichkeit, die Messdaten mit einstellbaren Abtastraten über längere Zeiträume als Messreihen aufzuzeichnen. Die Daten werden in einem batteriegepufferten Speicher abgelegt und bleiben auch nach Ausschalten des Multimeters erhalten. Das System erfasst die Messwerte dabei relativ zur Echtzeit.

Die gespeicherten Messwerte können über das PC-Programm METRAwin 10 ausgelesen werden. Voraussetzung ist ein PC, der über ein USB-Schnittstellenkabel mit dem bidirektionalen Schnittstellenadapter USB X-TRA, aufgesteckt auf das DMM, verbunden ist. Siehe auch Kap. 8.

Übersicht über die Speicherparameter

Parameter Seite: Überschrift

CLEAr EMpty 0CCvP rAtE StArt StoP

24: Speicher löschen 24: Speicher löschen – erscheint nach CLEAr 24: Speicherbelegung abfragen 62: rAtE – Sende-/Speicherrate einstellen 23: Starten der Aufzeichnung über Menüfunktionen 24: Aufzeichnung beenden

Menüfunktion STORE

➭ Stellen Sie erst die Abtastrate für den Speicherbetrieb ein (siehe

Kap. 7.4 Parameter „rAtE “) und starten Sie dann den Speicherbetrieb.

➭ Wählen Sie zunächst die gewünschte Messfunktion und einen

sinnvollen Messbereich.

➭ Prüfen Sie vor längeren Messwertaufnahmen den Ladezustand

der Batterien bzw. Akkus, siehe Kap. 7.3. Schließen Sie ggf. den Netzteiladapter an.

Starten der Aufzeichnung über Menüfunktionen

➭ Wechseln Sie in die Betriebsart „SET “ durch Drücken von

MEAS / CAL | SETUP und wählen Sie dort das Hauptmenü „StorE “ aus.

 ...  StorE StArt StorE

1nFo

STORE

➭ Durch Bestätigen mit OUT | ENTER wird der Speicherbetrieb ge-

startet. Das kleine Segment „STORE“ wird eingeblendet und signalisiert, dass der Speicherbetrieb eingeschaltet ist. In der Digitalanzeige erscheint „Store “ und zeigt an, dass Sie sich noch in der Menüfuntkion befinden.

➭ Mit MEAS / CAL | SETUP kehren Sie zurück zur Messfunktion.

GMC-I Messtechnik GmbH 23

Bedienfunktionen

Hinweis

OUT

ENTER

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

Während der Aufzeichnung

Um die Messwerte während der Speicherung beobachten zu können, wechseln Sie zur Messfunktion durch Betätigen von MEAS / CAL | SETUP. Durch erneutes Drücken von MEAS / CAL | SETUP gelangen Sie zurück zum Menü 1nfo, um dort die Speicherbelegung über den Parameter 0CuPP abzurufen zu können.

Sobald der Speicher voll ist, wird das Segment Store ausgeblendet.

Bei der Wahl einer anderen Messfunktion durch Betätigen des Drehschalters oder der Taste OUT | ENTER wird ein neuer Speicherblock angelegt. Die Speicherung läuft dann automatisch weiter.

Aufzeichnung beenden

store stop store

➭ Mit MEAS / CAL | SETUP kehren Sie zurück zur Messfunktion. ➭ Alternativ wird der Speicherbetrieb durch Ausschalten des

Multimeters beendet.

Speicherbelegung abfragen

Innerhalb des Menüs „1nFo “ können Sie die Speicherbelegung auch während des Speichervorgangs abrufen, siehe auch Kap. 7.3

Bereich der Speicherbelegung: 000.1 % ... 099.9 %.

1nFo



bAtt: 

... 

0CCvP

017.4

Über das Menü „1nfo “ können Sie die Speicherbelegung vor Beginn des Speichervorgangs abrufen.

 ...  StorE 017.4 %  StArt

1nFo

Speicher löschen

Diese Funktion löscht alle gespeicherten Messwerte! Während des Speicherbetriebs kann diese Funktion nicht ausge-

führt werden.

 ...  StorE StArt

1nFo

 Clear 

yes

empty  StorE

24 GMC-I Messtechnik GmbH

Bedienfunktionen

GMC-I Messtechnik GmbH 25

Messungen V/Hz –  – Temp – – A/Hz

0230.6

0050.0

MEAS/ CAL

SETUP

CALIBRATOR MULTIMETER

15.000 calibV

lang long

–+ +

5 Messungen

5.1 Umschaltung von Kalibrierfunktion auf Messfunktion Sofern eine Kalibrierfunktion aktiv ist, müssen Sie die Taste MEASURE / CAL | SETUP lange drücken, um in die Messfunktion zu

wechseln.

26 GMC-I Messtechnik GmbH

Messungen V/Hz –  – Temp – – A/Hz

5.2 Spannungsmessung Hinweise zur Spannungsmessung

• Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Akkus. Gefährliche Spannungen werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden.

• Das Multimeter darf nur von Personen bedient werden, die in der Lage sind, Berührungsgefahren zu erkennen und Sicherheitsvorkehrungen zu treffen. Berührungsgefahr besteht überall dort, wo Spannungen auftreten können, die größer sind als 33 V (Effektivwert). Fassen Sie die Prüfspitzen beim Prüfen nur hinter dem Fingerschutz an.

Berühren Sie keinesfalls die metallischen Prüfspitzen.

• Wenn Sie Messungen durchführen, bei denen Berührungsgefahr besteht, dann vermeiden Sie es, alleine zu arbeiten. Ziehen Sie eine zweite Person hinzu.

• Die maximal zulässige Spannung zwischen den Anschlüssen (9) bzw. (10) und Erde (8) beträgt 300 V in der Messkategorie II

• Rechnen Sie damit, dass an Messobjekten (z. B. an defekten Geräten) unvorhergesehene Spannungen auftreten können. Kondensatoren können z. B. gefährlich geladen sein.

• In Stromkreisen mit Koronaentladung (Hochspannung) dürfen Sie mit diesem Gerät keine Messungen durchführen.

• Besondere Vorsicht ist geboten, wenn Sie in HF-Stromkreisen messen. Dort können gefährliche Mischspannungen vorhanden sein.

Funktionsumfang Spannungsmessung

Funktion V AC / Hz TRMS V DC Frequenzgang V AC

 

20 kHz

Funktionsumfang Strommessung über Zangenstromsensor

Funktion Übertragungsfaktor A AC / Hz A DC Hz (A AC)

... 10 kHz

GMC-I Messtechnik GmbH 27

Messungen V/Hz –  – Temp – – A/Hz

Hinweis

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

–+ +

– (+)

+ (–)

V= : 60 mV / 30 mV /

020.00

> 33 V AC oder > 70 V DC:

MB 300 V > 310 V:

Warnungen vor gefährlichen Spannungen:

Messbereiche:

...

(2x)

3 V / 30 V / 300 V

5.2.1 Gleichspannungsmessung V DC

Stellen Sie im Setup-Menü Stromzange den Parameter CL iP auf 0FF. korrigiert um das gewählte Übersetzungsverhältnis für einen angeschlossenen Zangenstromsensor angezeigt.

Ansonsten werden sämtliche Messwerte in mA und

1nFo  ...  SET time  ...  CL IP

1 / 10/100/1000 / 0ff



➭ Stellen Sie den Drehschalter entsprechend der zu messenden

Spannung auf V .

➭ Schließen Sie die Messleitungen wie abgebildet an.

Die Anschlussbuchse „“ sollte dabei an möglichst erdnahem Potenzial liegen.

Im Bereich 300 V warnt Sie ein Intervallton, wenn der Messwert den Messbereichsendwert überschreitet.

Vergewissern Sie sich, dass kein Strommessbereich („A“) eingeschaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung anschließen! Werden die Abschaltgrenzwerte der Sicherungen bei Fehlbedienung überschritten, dann besteht Gefahr für Sie und Ihr Gerät!

Das Multimeter befindet sich nach dem Einschalten in der Schalterstellung V immer im Messbereich 3 V. Sobald die Taste MAN / AUTO gedrückt wird und der gemessene Wert < 310 mV ist, schaltet das Multimeter in den mV-Messbereich.

28 GMC-I Messtechnik GmbH

5.2.2 Wechselspannungs- und Frequenzmessung V AC und Hz

Hinweis

–+ +

max. 300 V (< 10 kHz)

V~: 60 mV ... 300 V

Hz: 300 Hz ... 300 kHz

max. 100 V (> 10 kHz)

max

= 3 x 106 V x Hz

Messbereiche:

für U > 100 V

0230.6

050.03

ZERO/SEL

ESC

> 33 V AC oder > 70 V DC:

MB 300 V > 310 V:

Warnungen vor gefährlichen Spannungen:

(2x)

...

➭ Stellen Sie den Drehschalter entsprechend der zu messenden

Spannung bzw. Frequenz auf V~.

➭ Schließen Sie die Messleitungen wie abgebildet an.

Die Anschlussbuchse „“ sollte dabei an möglichst erdnahem Potenzial liegen.

Hinweis: Siehe Hinweis zum Parameter CL iP in Kap. 5.2.1. Spannungsmessung

Im Bereich 300 V warnt Sie ein Intervallton, wenn der Messwert den Messbereichsendwert überschreitet.

Vergewissern Sie sich, dass kein Strommessbereich („mA“) eingeschaltet ist, wenn Sie Ihr Multimeter zur Spannungsmessung anschließen! dienung überschritten, dann besteht Gefahr für Sie und Ihr Gerät!

➭ Drücken Sie sooft die Multifunktionstaste OUT | ENTER, bis die

Frequenzmessung

➭ Legen Sie die Messgröße wie zur Spannungsmessung an. ➭ Wählen Sie manuell den Messbereich für die Spannungsampli-

➭ Drücken Sie sooft die Multifunktionstaste OUT | ENTER, bis die

Werden die Abschaltgrenzwerte der Sicherungen bei Fehlbe-

Einheit V in der Anzeige erscheint.

tude aus. Bei der Umschaltung auf Frequenzmessung bleibt der vorher eingestellte Spannungsmessbereich erhalten.

Einheit Hz in der Anzeige erscheint. Die niedrigsten messbaren Frequenzen und die maximal zulässigen Spannungen finden Sie im Kap. 9 „Technische Daten“.

Messungen V/Hz –  – Temp – – A/Hz

GMC-I Messtechnik GmbH 29

Messungen V/Hz –  – Temp – – A/Hz

Hinweis

–+ +

0V !



000.00



300   30 M

Messbereiche:

Spannungskomparator zur Anzeige gefährlicher Spannungen

Das Eingangsignal bzw. Messsignal wird von einem Spannungskomparator auf gefährliche Spitzen untersucht. Bei U > 33 V AC oder U > 70 V DC werden zwei Signaltöne ausgegeben.

5.3 Widerstandsmessung „“

➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Fremdspannungen verfälschen das Messergebnis! Prüfung die Spannungsfreiheit mithilfe der Gleichspannungsmessung, siehe Kap. 5.2.1.

➭ Stellen Sie den Drehschalter auf „“. ➭ Schließen Sie den Prüfling wie abgebildet an.

Verwenden Sie bei hochohmigen Widerständen kurze oder abgeschirmte Messleitungen.

Verbesserung der Genauigkeit durch Nullpunkteinstellung

In allen Messbereichen können Sie den Widerstand der Zuleitungen und Übergangswiderstände durch Nullpunkteinstellung eliminieren, siehe Kap. 4.2. Maximale Korrektur 50 % vom Messbereich.

30 GMC-I Messtechnik GmbH

5.4 Durchgangsprüfung

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

–+ +

0V !

0000.8



R < 1, 10, 20, 30, 40, ... 300 

ZERO/SEL

ESC

0000.8



...

➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Fremdspannungen verfälschen das Messergebnis!

➭ Stellen Sie den Drehschalter auf . ➭ Drücken Sie die Taste SEL. ➭ Schließen Sie die zu prüfende Durchgangsstelle wie abgebildet

an.

In Abhängigkeit vom eingestellten Grenzwert gibt das Multimeter bei Durchgang bzw. Kurzschluss, d. h. bei einem Wert kleiner als dem Grenzwert, einen Dauerton ab.

Bei offenen Anschlüssen wird „0L “ eingeblendet. Der Grenzwert kann im Menü „SET “ eingestellt werden, siehe

auch Kap. 7.4:

1nFo

(10 = Standardwert/Werkseinstellung)

1, 10, 20, 30, 40, ... 300 

 ...  SET time  ...  bEEP



Messungen V/Hz –  – Temp – – A/Hz

GMC-I Messtechnik GmbH 31

Messungen V/Hz –  – Temp – – A/Hz

Achtung!

Hinweis

–+ +

Durchflussrichtung Sperrrichtung

0V !

0.654

0.L

bis 6 V

Messbereich:

–

1.8569

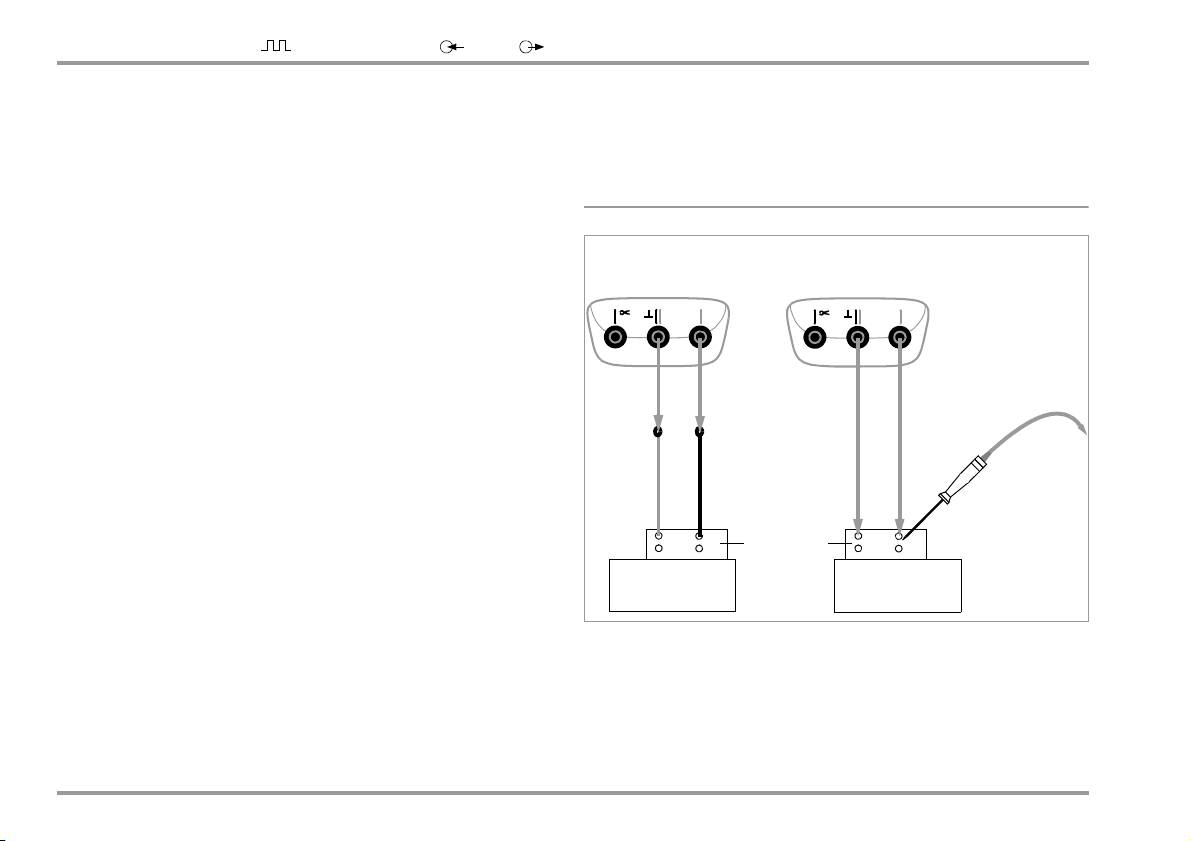

5.5 Diodenprüfung mit Konstantstrom 1 mA

➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Fremdspannungen verfälschen das Messergebnis! Prüfung die Spannungsfreiheit mithilfe der Gleichspannungsmessung, siehe Kap. 5.2.1.

➭ Stellen Sie den Drehschalter auf . ➭ Schließen Sie den Prüfling wie abgebildet an.

Beachten Sie die Leerlaufspannung von 7 V bei der Diodenprüfung. Die Schaltkreise müssen hierfür ausgelegt sein.

Durchlassrichtung bzw. Kurzschluss

Das Messgerät zeigt die Durchlassspannung in Volt an (Anzeige: 4 Stellen). Solange der Spannungsabfall den max. Anzeigewert von 6 V nicht überschreitet, können Sie auch mehrere in Reihe geschaltete Elemente oder auch Referenzdioden mit kleiner Referenzspannung und Z-Dioden prüfen.

Sperrrichtung oder Unterbrechung

Das Messgerät zeigt Überlauf .0L an.

32 GMC-I Messtechnik GmbH

Parallel zur Diode liegende Widerstände und Halbleiterstrecken verfälschen das Messergebnis!

5.6 Temperaturmessung

Hinweis

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

–+ +

Te mp

100.5



TE (TC)

Die Temperaturmessung erfolgt über ein Thermoelement (Zubehör, kein Lieferumfang), das an den Spannungseingang angeschlossen wird. Alternativ kann ein Widerstandsthermometer angeschlossen werden.

Wahl der Temperatureinheit

 ...  setup time  ... 

1nFo

temp unit °C / °F 

(°C = Standardwert/Werkseinstellung)

5.6.1 Messung mit Thermoelementen Temp TC

➭ Stellen Sie den Drehschalter auf „TempTC“.

➭ Die Referenztemperatur wird über die interne Vergleichsstelle

Der zuletzt eingestellte Temperatursensor bleibt gespeichert und wird entsprechend angezeigt.

gemessen. Diese wird in der rechten Nebenanzeige dargestellt oder kann abgefragt werden (siehe Parameter „1tEMP “ im Kap. 7.3).

Messungen V/Hz –  – Temp – – A/Hz

Die interne Referenztemperatur (interne Vergleichsstellentemperatur) wird mit einem Temperaturfühler im Gerät gemessen. Durch interne Erwärmung oder durch Wechsel von warmer in kalte Umgebung kann diese etwas über der Raumtemperatur liegen.

➭ Schließen Sie den Fühler an den beiden freigegebenen Buch-

sen an. Das Gerät zeigt die gemessene Temperatur in der gewählten Einheit an.

GMC-I Messtechnik GmbH 33

Messungen V/Hz –  – Temp – – A/Hz

5.6.2 Messung mit Widerstandsthermometern

➭ Stellen Sie den Drehschalter auf „Temp

RTD

“.

Der zuletzt eingestellte Typ des Widerstandsthermometers bleibt gespeichert und wird entsprechend angezeigt.

Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu kompensieren:

Automatische Kompensation

➭ Drücken Sie die Taste ZERO / SEL | ESC lang.

Die Aufforderung „Short leads“ erscheint in der Anzeige.

Sofern Sie den Zuleitungswiderstand direkt eingeben wollen, können Sie den folgenden Absatz überspringen.

➭ Schließen Sie die Anschlussleitungen des Messgeräts kurz.

Die Anzeige Meas rLEADS wird eingeblendet. „000.00 “ stellt sich ein. Mit Drücken der Taste OUT | ENTER erfolgt eine automatische Kompensation des Widerstands der Anschlussleitungen bei zukünftigen Messungen.

Sie können jetzt den Kurzschluss

entfernen, das Gerät ist messbereit.

Zuleitungswiderstand eingeben

➭ Im Menü automatische Kompensation müssen Sie nochmals

die Taste ZERO / SEL | ESC betätigen.

➭ Geben Sie den bekannten Widerstand der Anschlussleitungen

über die Cursortasten ein: Über die Tasten  wählen Sie die Dekade, d. h. die Position der Ziffer, die Sie ändern wollen und über die Tasten  stellen Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,43 . Die Eingabegrenzen liegen zwischen 0 und 50 .

Mit Drücken von

➭

OUT

| ENTER

wird der eingestellte Wert übernommen und Sie gelangen zurück zur Messung. Der Zuleitungswiderstand wird bei zukünftigen Messungen berücksichtigt und in der Messung oben links eingeblendet. Der Zuleitungswiderstand bleibt auch bei ausgeschaltetem Gerät gespeichert.

34 GMC-I Messtechnik GmbH

Messungen V/Hz –  – Temp – – A/Hz

–+ +

MULTIMETER

100.5



Pt1000

RTD

001.00



short leads

Zuleitungswiderstand eingeben

OUT

ENTER

ZERO/SEL

ESC

ZERO/ SEL

ESC

OUT

ENTER

00.4



meas rleads

set leads

Te mp

RTD

lang

Pt100

ZERO/SEL

ESC

MAN / AUTO

DATA/MIN/MAX

Pt1000 Ni100 Ni1000

OUT

ENTER

R < 50

RL 0.4

GMC-I Messtechnik GmbH 35

Messungen V/Hz –  – Temp – – A/Hz

Hinweis

–+ +

0V !

10.38

–



30 nF ... 300 F

Messbereich:

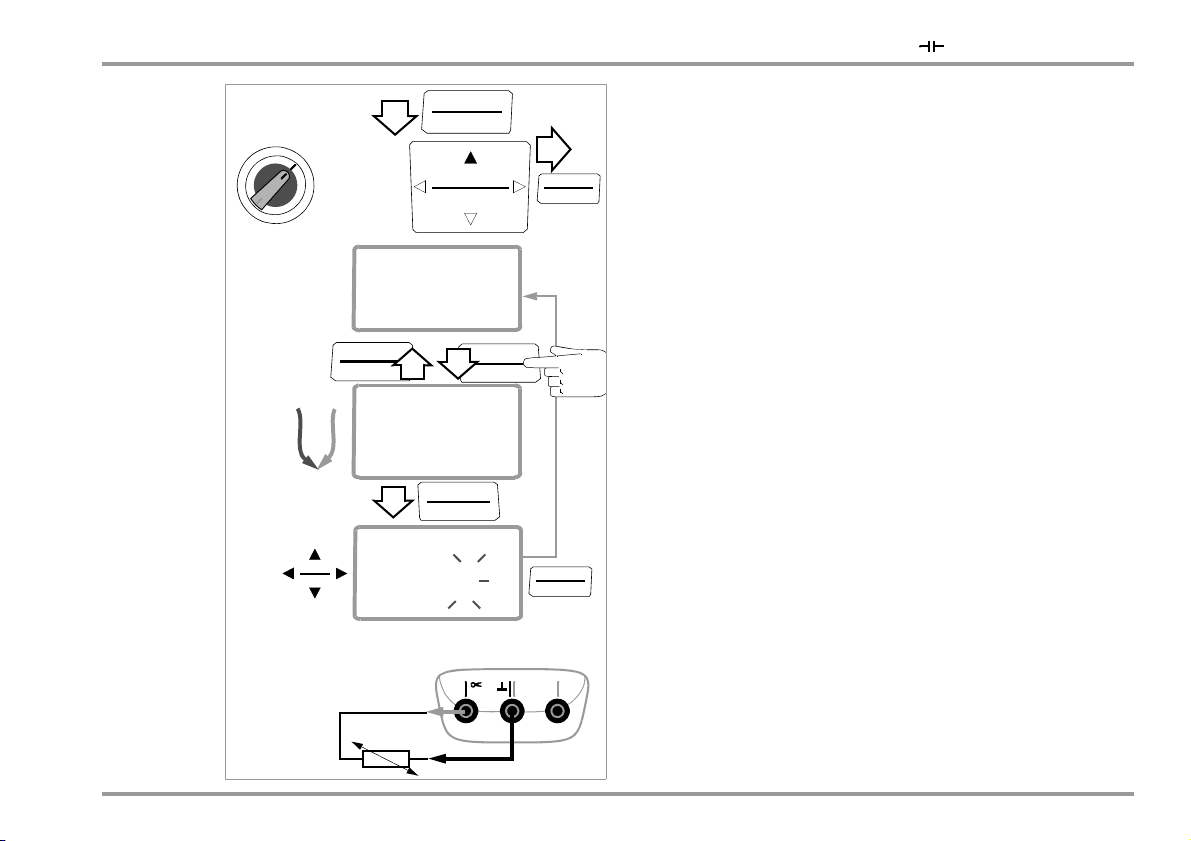

5.7 Kapazitätsmessung

➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-

senden Geräts und entladen Sie alle Hochspannungskondensatoren.

➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.

Kondensatoren müssen zur Messung immer entladen sein. Fremdspannungen verfälschen das Messergebnis! Prüfung die Spannungsfreiheit mithilfe der Gleichspannungsmessung, siehe Kap. 5.2.1.

➭ Stellen Sie den Drehschalter auf „ “. ➭ Schließen Sie den (entladenen!) Prüfling über Messleitungen an

die Buchsen wie abgebildet an.

Polarisierte Kondensatoren sind mit dem „–“ Pol an der Buchse „“ anzuschließen. Parallel zum Kondensator liegende Widerstände und Halbleiterstrecken verfälschen das Messergebnis!

Verbesserung der Genauigkeit durch Nullpunkteinstellung

In allen Messbereichen können Sie die Kapazität der Zuleitungen durch Nullpunkteinstellung eliminieren, siehe Kap. 4.2. Maximale Korrektur: 50 % vom Messbereich.

36 GMC-I Messtechnik GmbH

Messungen V/Hz –  – Temp – – A/Hz

5.8 Strommessung Hinweise zur Strommessung

• Betreiben Sie das Multimeter nur mit eingelegten Batterien oder Akkus. Gefährliche Ströme werden sonst nicht signalisiert und Ihr Gerät kann beschädigt werden.

• Bauen Sie den Messkreis mechanisch fest auf und sichern Sie ihn gegen zufälliges Öffnen. Legen Sie die Leiterquerschnitte und Verbindungsstellen so aus, dass sie sich nicht unzulässig erwärmen.

• Bei Strömen größer 310 mA im Bereich 300 mA warnt Sie ein Intervallton (250 ms ein, 250 ms aus).

• Der Eingang der Strommessbereiche ist mit einer Schmelzsicherung ausgerüstet. Die maximal zulässige Spannung des Messstromkreises (= Nennspannung der Sicherung) beträgt 400 V. Achten Sie unbedingt darauf, dass Sie nur die vorgeschriebene Sicherung einsetzen! Die Sicherung muss ein Mindest- abschaltvermögen von 10 kA haben.

• Wenn im aktiven Strommessbereich die Sicherung defekt ist, wird „FUSE “ auf der Digitalanzeige eingeblendet, gleichzeitig ertönt ein Signalton im geschalteten Strommessbereich.

• Beseitigen Sie nach dem Ansprechen der Sicherung zuerst die Überlastursache bevor Sie das Gerät wieder betriebsbereit machen!

• Der Austausch der Sicherungen ist im Kap. 10.3 beschrieben.

Funktionsumfang Strommessung direkt

Funktion mA AC / Hz ~ 0,3 mA

A DC 0,3 mA

Sicherung 400 V

3/30/300 mA



Funktionsumfang Strommessung über Zangenstromsensor

Funktion Übertragungsfaktor A AC / Hz A AC+DC A DC Hz (A AC)

— — — —

... 10 kHz

GMC-I Messtechnik GmbH 37

Messungen V/Hz –  – Temp – – A/Hz

–+ +

I > 310 mA

003.50

0,3 mA / 3 mA 30 mA / 300 mA

8.8.8.8.8

Strom

Messbereiche:

Strommessung nur mit eingelegten Batterien !

MB 300 mA

...

5.8.1 Gleichstrommessung direkt A DC

➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.

zum Verbraucher ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

➭ Stellen Sie den Drehschalter auf mA . ➭ Schließen Sie das Messgerät sicher (ohne Übergangswider-

stand), wie abgebildet, in Reihe zum Verbraucher an (2).

➭ Schalten Sie die Stromversorgung des Schaltkreises wieder

ein (3).

➭ Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie

nicht im Betriebsmodus Speichern oder Senden sind.

➭ Schalten Sie die Stromversorgung zum Messkreis bzw. zum

Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

➭ Entfernen Sie die Messspitzen von der Messstelle und stellen

Sie den Normalzustand des Messkreises wieder her.

38 GMC-I Messtechnik GmbH

5.8.2 Wechselstrom- und Frequenzmessung direkt mA AC und Hz

mA~

003.50

TRMS

050.10

8.8.8.8.8

Strommessung nur mit eingelegten Batterien !

Strom

0,3 mA / 3 mA 30 mA / 300 mA

Messbereiche:

ZERO/SEL

ESC

I > 310 mA

MB 300 mA

–+ +

...

➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.

zum Verbraucher ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

➭ Stellen Sie den Drehschalter entsprechend dem zu messen-

den Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz.

➭ Wählen Sie die gewünschte Messgröße jeweils durch kurzes

Drücken der Multifunktionstaste OUT | ENTER. Bei jedem Drücken der Taste wird abwechselnd zwischen AC umgeschaltet und die Umschaltung durch einen Signalton quittiert.

➭ Schließen Sie das Messgerät sicher (ohne Übergangswider-

stand), wie abgebildet, in Reihe zum Verbraucher an.

➭ Schalten Sie die Stromversorgung des Schaltkreises wieder

ein (3).

➭ Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie

nicht im Betriebsmodus Speichern oder Senden sind.

➭ Schalten Sie die Stromversorgung zum Messkreis bzw. zum

Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden, alle Kondensatoren.

➭ Entfernen Sie die Messspitzen von der Messstelle und stellen

Sie den Normalzustand des Messkreises wieder her.

TRMS

Messungen V/Hz –  – Temp – – A/Hz

bzw. Hz

GMC-I Messtechnik GmbH 39

Messungen V/Hz –  – Temp – – A/Hz

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

–+ +

Strom

003.50

1:1000

Ri = 1 M9 M

5.8.3 Gleichstrommessung mit Zangenstromsensor mA DC Wandlerausgang Spannung/Strom

Bei Anschluss eines Zangenstromsensors an das Multimeter (Eingang V/Eingang mA) werden sämtliche Stromanzeigen entsprechend dem eingestellten Übertragungsfaktor mit dem richtigen Wert dargestellt. Voraussetzung hierfür ist, dass der Stromsensor mindestens einen der u. a. Übertragungsfaktoren hat und dies im folgenden Menü zuvor eingestellt wurde (Cl ip 0FF), siehe auch Kap. 7.4.

Einstellmenü Stromzange

 ...  SET rAtE  ...  CLIP

1nFo

1 / 10/100/1000 / 0ff

Übertragungsfaktoren

CL IP

1:1

1mV/1mA

1:10

1mV/10mA

1:100

1mV/100mA

1:1000

1 mV/1 A

Messbereiche DMM Zangentypen

300 mV 3 V 30 V

300,00 mA 3,0000 A 30,000 A WZ12C

3,0000 A 30,000 A 300,00 A WZ12B, Z201A

30,000 A 300,00 A 3000,0 A Z202A

300,00 A 3000,0 A (3000,0 A)



Z202A, Z203A, WZ12C

Die maximal zulässige Betriebsspannung ist die Nennspannung des Stromwandlers.

Berücksichtigen Sie beim Ablesen des Mess-

wertes den zusätzlichen Fehler durch den Zangenstromsensor. (Werkseinstellung: OFF)

40 GMC-I Messtechnik GmbH

5.8.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

003.50

050.10

–+ +

Strom

Ri = 1 M9 M

mA~

ZERO/SEL

ESC

Wandlerausgang Spannung/Strom

Bei Anschluss eines Zangenstromsensors an das Multimeter (Eingang V, Eingang mA) werden sämtliche Stromanzeigen entsprechend dem eingestellten Übertragungsfaktor mit dem richtigen Wert dargestellt. Voraussetzung hierfür ist, dass der Stromsensor mindestens einen der u. a. Übertragungsfaktoren hat und dies im folgenden Menü zuvor eingestellt wurde (Cl ip 0FF), siehe auch Kap. 7.4.

Einstellmenü Stromzange

 ...  SET rAtE  ...  CLIP

1nFo

Messungen V/Hz –  – Temp – – A/Hz

1 / 10/100/1000 / 0ff

Übertragungsfaktoren

CL IP

1:1

1mV/1mA

1:10

1mV/10mA

1:100

1mV/100mA

1:1000

1 mV/1 A

Die maximal zulässige Betriebsspannung ist die Nennspannung des Stromwandlers. wertes den zusätzlichen Fehler durch den Zangenstromsensor.

(Werkseinstellung: OFF)

GMC-I Messtechnik GmbH 41

Messbereiche DMM Zangentypen

300 mV 3 V 30 V

300,00 mA 3,0000 A 30,000 A WZ12C

3,0000 A 30,000 A 300,00 A WZ12B, Z201A

30,000 A 300,00 A 3000,0 A Z202A

300,00 A 3000,0 A (30000,0 A)

Berücksichtigen Sie beim Ablesen des Mess-



Z202A, Z203A, WZ12C

Messungen V/Hz –  – Temp – – A/Hz

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

003.50

–+ +

Strom

Ri 1 

mA~

003.50

050.10

ZERO/SEL

ESC

5.8.5 Gleich- und Wechselstrommessung mit Zangenstromwandler mA DC, mA AC und Hz

Wandlerausgang Strom/Strom

Bei Anschluss eines Zangenstromwandlers an das Multimeter (Eingang mA) werden sämtliche Stromanzeigen entsprechend dem eingestellten Übertragungsfaktor mit dem richtigen Wert dargestellt. Voraussetzung hierfür ist, dass der Stromwandler mindestens einen der u. a. Übertragungsfaktoren hat und dies im folgenden Menü zuvor eingestellt wurde (Cl ip 0FF), siehe auch Kap. 7.4.

Einstellmenü Stromzange

 ...  SET rAtE  ...  CLIP

1nFo

1 / 10/100/1000 / 0ff 

Übertragungsfaktoren

CL IP

1:1

1mA/1mA

1:10

1mA/10mA

1:100

1mA/100mA

1:1000

1 mA/1 A

(Werkseinstellung: OFF)

Messbereiche DMM Zangentypen

300 mA 3 A 30 A

300,00 mA 3,0000 A 30,000 A

3,0000 A 30,000 A 300,00 A

30,000 A 300,00 A 3000,0 A

300,00 A 3000,0 A (30000,0 A)

WZ12A, WZ12D, WZ11A, Z3511, Z3512, Z3514

42 GMC-I Messtechnik GmbH

Messungen V/Hz –  – Temp – – A/Hz

GMC-I Messtechnik GmbH 43

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

0030.6

0000.1

V/Hz

MEAS/ CAL

SETUP

CALIBRATORMULTIMETER

0.000 calibV

lang long

–+ +

V; Hz, ; C;

6 Kalibrierfunktionen

6.1 Umschaltung von Messfunktion auf Kalibrierfunktion

Sofern eine Messfunktion aktiv ist, müssen Sie die Taste MEASURE / CAL | SETUP lange drücken, um in die Kalibrierfunktion zu wechseln. Bei Umschaltung wird automatisch auf Standby gesschaltet.

44 GMC-I Messtechnik GmbH

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

–+ +

–

Eingang

Kalibriergegenstand z. B. Messumformer

1k

ON/OFF

LIGHT

ZERO/ SEL

ESC

OUT

ENTER

OUT

ENTER

6.2 Spannungsquelle [V]

Spannungen können innerhalb folgender Bereiche simuliert werden: 0  60 mV, 0  300 mV, 0  3V, 0  10 V und 0  15 V. Der Widerstand des angeschlossenen Kreises sollte nicht kleiner als 1 k sein.

Spannungsbereich für Festwertfunktion wählen

➭ Wechseln Sie über die Taste ZERO / SEL | ESC zum Menü

[

select range].

➭ Wählen Sie über die Tasten  den gewünschten Span-

nungsbereich aus. Bestätigen Sie diesen mit OUT | ENTER. Die Anzeige wechselt zur Spannungswerteingabe, wobei der gewählte Spannungsbereich weiterhin in der Nebenanzeige eingeblendet wird.

Spannungsbereich für Intervall- oder Rampenfunktion wählen

➭ Wechseln Sie über die Taste ZERO / SEL | ESC zum Menü

[

select range]. Wählen Sie über die Tasten  den gewünsch-

ten Spannungsbereich aus.

➭ Wechseln Sie jetzt über die Tasten zum Menü Intervall-

oder Rampenfunktion (siehe Kap. 6.7). Starten Sie die jeweilige Funktion mit OUT | ENTER.

Kurzdarstellung

➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion V.

Kalibrierfunktion wählen

➭ Schalten Sie gegebenenfalls den Kalibrator über die Taste

ON / OFF | LIGHT ein.

Der zuletzt eingestellte Spannungsbereich wird eingeblendet. ➭ Schließen Sie den Kalibriergegenstand über die

Messleitungen wie abgebildet an.

➭ Spannungswert einstellen:

ON signalisiert: die Spannung wird direkt auf den Ausgang ausgegeben!

Über die Tasten wählen Sie die Dekade, d. h. die Posi- tion der Ziffer, die Sie ändern wollen und über die Tasten  stellen Sie die jeweilige Ziffer ein.

➭ Sie können den Ausgang über die Taste OUT | ENTER aktivieren

oder wieder deaktivieren [

Stdby].

GMC-I Messtechnik GmbH 45

Spannungsbereich wählen und für Festwertfunktion bestätigen

select range 15 V    60 mV

Festwert ändern

000.00 V  

(negative Werte im Bereich von 60 mV oder 300 mV werden durch

Scrollen mit

 unterhalb des Nullpunkts erreicht)

Ausgang aktivieren:

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

Hinweis

Achtung!

ON/OFF

LIGHT

ZERO/ SEL

ESC

ZERO/ SEL

ESC

OUT

ENTER

ZERO/ SEL

ESC

OUT

ENTER

OUT

ENTER

6.3 Impuls-, Frequenzgenerator (positiver Rechteckimpuls) [Hz]

Beim Frequenzgenerator können Spannung und Frequenz unabhängig voneinander eingestellt werden. Das Ausgangssignal ist rechteckig. Der Widerstand des angeschlossenen Kreises sollte nicht kleiner als 1 k sein.

➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion

/HZ.

➭ Schalten Sie den Kalibrator gegebenenfalls über die Taste

ON / OFF | LIGHT ein.

➭ Schließen Sie den Kalibriergegenstand über die Messleitun-

gen wie beim Spannungsgeber an.

➭ Spannungsbereich einstellen (300 mV, 3 V, 10 V oder 15 V):

Wechseln Sie, indem Sie die Taste ZERO / SEL | ESC zweimal drücken zum Menü Spannungsbereich [ Sie über die Tasten  den gewünschten Spannungsbereich aus. Bestätigen Sie diesen mit OUT | ENTER. Die Anzeige wechselt zur Eingabe der Spannungsamplitude.

➭ Spannungsamplitude einstellen (0  15 V):

Über die Tasten wählen Sie die Dekade, d. h. die Posi- tion der Ziffer, die Sie ändern wollen und über die Tasten  stellen Sie die jeweilige Ziffer ein. Bestätigen Sie abschließend mit OUT | ENTER. Die Anzeige wechselt zur Frequenzeingabe, wobei die Spannungsamplitude weiterhin in der Nebenanzeige eingeblendet wird.

➭ Frequenz einstellen (1  2000 Hz):

ON signalisiert: die Spannung wird direkt mit der gewählten Frequenz auf den Ausgang ausgegeben!

Über die Tasten wählen Sie die Dekade, d. h. die Posi- tion der Ziffer, die Sie ändern wollen und über die Tasten  stellen Sie die jeweilige Ziffer ein.

➭ Sie können den Ausgang über die Taste OUT | ENTER aktivieren

oder wieder deaktivieren [

Stdby].

select range]. Wählen

Folgende Fehlermeldungen sind möglich: „HiCurr“ (High current – Strom an der Überlastgrenze) für I

=18mA, „0ut 0l

max.

zwert überschritten) für I > 27 mA, der Geber schaltet ab.

“ und 3 Signaltöne (Out Of Limit – Gren-

An die Kalibratorbuchsen darf in dieser Betriebsart keine Fremdspannung angelegt werden. Bei Bedienfehler des Anwenders gegen kurzzeitiges Anlegen einer größeren Fremdspannung ist der Kalibrator mit einer austauschbaren Sicherung geschützt, siehe Kap. 10.3.

Kurzdarstellung

Kalibrierfunktion wählen

Spannungsbereich einstellen (Ausgangspunkt Frequenzanzeige)

select range 15 V    60 mV

Spannungsamplitude einstellen (Ausgangspunkt Frequenzanzeige)

000.00 V  

Frequenz einstellen

0000.0 Hz  

Ausgang aktivieren:

46 GMC-I Messtechnik GmbH

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

Hinweis

–+ +

2-Leiter-Widerstandsgeber

Kalibriergegenstand

–

Eingang

Messstrom 50 A ... 5 mA



ON/ OFF

LIGHT

OUT

ENTER

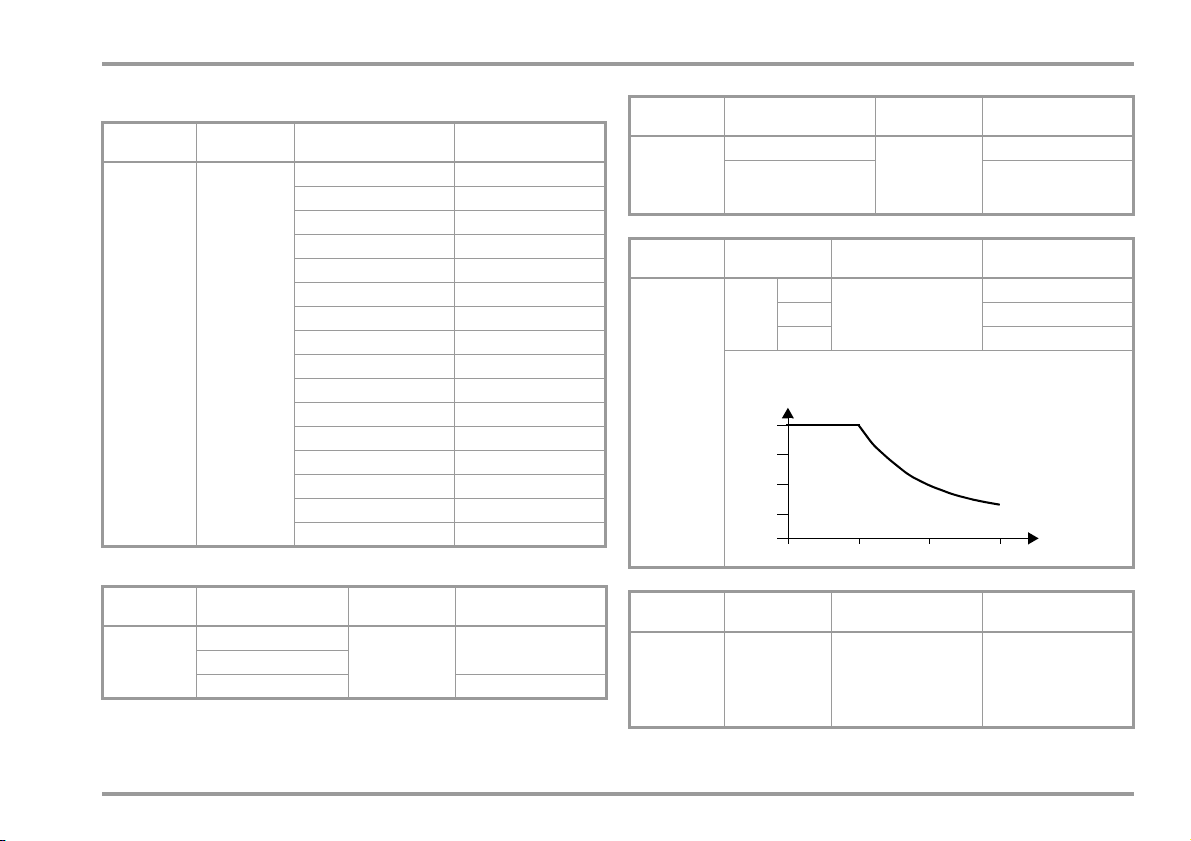

6.4 Widerstandsgeber – Simulation []

Der Widerstandsgeber kann Widerstände über 2-LeiterAnschluss für folgenden Bereich simulieren: 5  2000 .

➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion . ➭ Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein. ➭ Schließen Sie den Kalibriergegenstand über die Messleitun-

gen wie abgebildet an.

➭ Widerstandsgeberwert einstellen:

ON signalisiert: der Ausgang ist aktiv!

Über die Tasten wählen Sie die Dekade, d. h. die Posi- tion der Ziffer, die Sie ändern wollen und über die Tasten  stellen Sie die jeweilige Ziffer ein.

➭ Sie können den Ausgang über die Taste OUT | ENTER aktivieren

oder wieder deaktivieren [

Umschalten zwischen Festwert-, Intervall- oder Rampenfunktion

➭ Wechseln Sie über die Taste ZERO / SEL | ESC zum Menü

[select range].

➭ Wechseln Sie jetzt über die Tasten zum Menü Intervall-

oder Rampenfunktion. Starten Sie die jeweilige Funktion mit OUT | ENTER.

GMC-I Messtechnik GmbH 47

Stdby].

Kurzdarstellung

Kalibrierfunktion wählen

Festwert ändern

0000.0   

Ausgang aktivieren:

Folgende Fehlermeldungen sind möglich: „HiCurr“ (High current – Strom zu hoch) für I > 4,5 mA und „LoCurr“ (Low current – Strom zu niedrig oder vertauschte Polarität) für I < 40 A, dies entspricht offenen Buchsen.

Kap. 10.3

Die Einstellzeit des Kalibratorausgangs auf den vorgegebenen Widerstandswert nach Anlegen des Messstroms beträgt max. 30 ms. Bei Prüflingen mit nicht kontinuierlichem Messstrom (z. B. gescannte Messeingänge) ergeben sich falsche Messwerte, wenn bereits während der Einstellzeit mit der Messung begonnen wurde. Für derartige Objekte ist der Kalibrator nicht einsetzbar.

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

MEAS/ CAL

SETUP

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

MEAS/ CAL

SETUP

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

MEAS/ CAL

SETUP

6.5 Temperaturgeber – Temperatur-Simulation [°C/°F]

Der Temperaturgeber kann Widerstands-Temperaturfühler RTD oder Thermoelemente TC mit Vorgabe der externen Vergleichsstellentemperatur simulieren.

➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion Te mp RTD

oder Temp TC.

➭ Schalten Sie den Kalibrator gegebenenfalls über die Taste

ON / OFF | LIGHT ein.

➭ Schließen Sie den Kalibriergegenstand über die

Messleitungen an.

Der zuletzt eingestellte Temperatursensor wird eingeblendet. ➭ Temperaturwert einstellen:

Der Geberwiderstand bzw. die Geberspannung wird direkt auf den Ausgang ausgegeben!

Über die Tasten wählen Sie die Dekade, d. h. die Posi- tion der Ziffer, die Sie ändern wollen und über die Tasten  stellen Sie die jeweilige Ziffer ein. Alternativ können Sie an einer beliebigen Eingabeposition die Tasten  so lange drücken, bis sich auch die höherwertigen Stellen mit ändern.

➭ Sie können den Ausgang über die Taste OUT | ENTER aktivieren

oder wieder deaktivieren [

Stdby].

Widerstandstemperaturfühler RTD oder Thermoelement TC wählen für Festwert-, Intervall- oder Rampenfunktion

➭ Wechseln Sie über die Taste ZERO / SEL | ESC zum Menü

Festwert-, Intervall- oder Rampenfunktion.

➭ Wählen Sie über die Tasten das Menü [

select sensor].

➭ Wählen Sie über die Tasten  den gewünschten Sensor

aus. Bestätigen Sie diesen mit OUT | ENTER. Die Anzeige wechselt zur Eingabe des Temperaturwerts, wobei der gewählte Sensor weiterhin in der Nebenanzeige eingeblendet wird.

Die Referenztemperatur wird in der Nebenanzeige angezeigt.

Parametereingaben für Temperatursimulation von Thermoelementen

Einheit C oder F wählen – Menü SEt

info  set

time ...tempintern

unitset °F °C

Referenztemperatur intern wählen – Menü SEt

info  set time ...tempextern

unitset temp set extern intern

temp intern23.7 °C

Referenztemperatur extern wählen und einstellen – Menü SEt

info  set

time ...tempintern

unitset temp set intern extern

externset 21.0 °C  

tempextern 22.4 °C

48 GMC-I Messtechnik GmbH

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

RTD

ON/ OFF

LIGHT

ZERO/ SEL

ESC

OUT

ENTER

OUT

ENTER

ON/ OFF

LIGHT

ZERO/ SEL

ESC

OUT

ENTER

OUT

ENTER

6.5.1 Temperatursimulation von Widerstandstemperaturfühlern

– Temp RTD-Stellung

Widerstandstemperaturfühler (Typ Pt100, Pt1000, Ni100 oder Ni1000) werden durch Widerstandswerte simuliert.

Kurzdarstellung

Kalibrierfunktion wählen

Sensortyp wählen und für Festwertfunktion bestätigen

select sensor Pt100 ...ni1000

Temperaturgeberwert einstellen

120.0 °C  

Ausgang aktivieren:

6.5.2 Temperatursimulation von Thermoelementen – Temp TC-Stellung

Thermoelemente (Typ B, E, J, K, L, N, R, S, T oder U) werden durch Spannung simuliert. Interne oder externe Temperaturkompensation ist möglich.

Kurzdarstellung

Kalibrierfunktion wählen

Sensortyp wählen und für Festwertfunktion bestätigen

select sensor b ...u

Temperaturgeberwert einstellen

120.0 °C  

Ausgang aktivieren:

Referenztemperatur intern oder extern wählen, externe Referenztemperatur einstellen siehe Seite 48

GMC-I Messtechnik GmbH 49

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

–+ +

Kalibriergegenstand

Klemmenblock

Ausgleichsleitung

Kalibriergegenstand

Kupferleitung

Temperaturmessung, z. B. über Multimeter mit Temperatursensor

Beispiel zu a) interne Vergleichsstelle

Beispiel zu b) externe Vergleichsstelle

Funktionsbeschreibung, Anwendungen

Zur Auswahl stehen Ihnen 10 Thermoelementarten, die Sie über nach IEC/DIN spezifizierte Temperaturbereiche simulieren können. Sie haben dabei die Wahl, die intern gemessene Vergleichsstellen-Temperatur zu verwenden oder die Temperatur einer externen Vergleichsstelle –30 bis +60 C numerisch einzugeben.

Wichtige Hinweise zur Referenztemperatur

Die interne Referenztemperatur wird laufend mit einem eingebauten Temperatursensor gemessen. Bei Kalibriergegenständen mit Thermoelement-Messeingang wird die Referenz-Temperatur in der Regel am Anschluss für das Thermoelement gemessen. Die beiden Messungen können verschieden sein und ihre Differenz geht bei der Simulation des Thermoelements voll als Fehler ein. Folgende Methoden helfen, diesen Fehler zu reduzieren:

a) Die Verbindung vom Kalibriergegenstand an die Buchsen des

Kalibrators erfolgt mit Ausgleichsleitung für das zu simulierende Thermoelement.

b) Sie messen mit einem präzisen Temperatur-Messgerät die

Temperatur am Thermoelement-Anschluss des Kalibriergegenstands und geben den Wert als externe Referenz-Temperatur in den Kalibrator ein. Die Verbindung zwischen Kalibrator und Kalibriergegenstand erfolgt durch Kupferleitungen.

Die Eingabe der externen Referenztemperatur ist in allen Fällen nützlich, wo die Temperaturmessung im Kalibriergegenstand über eine thermostatisierte Vergleichsstelle (Ende der Ausgleichsleitung des Thermoelements) erfolgt.

50 GMC-I Messtechnik GmbH

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

ON/ OFF

LIGHT

ZERO/ SEL

ESC

OUT

ENTER

OUT

ENTER

6.6 Stromquelle und Stromsenke [mA] ➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion mA-

Kurzdarstellung

Kalibrierfunktion wählen

Stromsenke ( ) oder mA-Stromquelle ( ).

➭ Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein. Der zuletzt eingestellte Strombereich wird eingeblendet.

➭ Schließen Sie den Kalibriergegenstand über die Messleitun-

gen an, siehe Beispiel Kap. 6.6.1.

➭ Stromgeberwert einstellen:

Strombereich wählen und für Festwertfunktion bestätigen

SINK ON signalisiert, dass die Stromsenke aktiv ist! SOURCE ON signalisiert, dass die Stromquelle aktiv ist!

Über die Tasten wählen Sie die Dekade, d. h. die Posi-

select range 0  20  0  24  4  20

tion der Ziffer, die Sie ändern wollen und über die Tasten  stellen Sie die jeweilige Ziffer ein.

➭ Sie können die Stromsenke/Stromquelle über die Taste

Festwert ändern

15.00 mA  

OUT | ENTER aktivieren oder wieder deaktivieren [SINK/SOURCE

Strombereich für Festwertfunktion wählen

➭ Wechseln Sie über die Taste ZERO / SEL | ESC zum Menü

[

select range].

➭ Wählen Sie über die Tasten  den gewünschten Strom-

Stdby] .

Ausgang aktivieren: %-Ausgabe (Verhältnis Einstellwert zu Geberbereichsende)

Durch langes Drücken auf die Taste OUT | ENTER wechselt die Anzeige von mA in %.

bereich (0 20 mA, 4 20 mA oder 0 24 mA) aus. Bestätigen Sie diesen mit OUT | ENTER. Die Anzeige wechselt zur Stromwerteingabe, wobei der gewählte Strombereich weiterhin in der Nebenanzeige eingeblendet wird.

Strombereich für Intervall- oder Rampenfunktion wählen

➭ Wechseln Sie über die Taste ZERO / SEL | ESC zum Menü

[

select range] . Wählen Sie über die Tasten  den gewünsch-

ten Strombereich aus.

➭ Wechseln Sie jetzt über die Tasten zum Menü Intervall-

oder Rampenfunktion. Starten Sie die jeweilige Funktion mit OUT | ENTER.

GMC-I Messtechnik GmbH 51

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

Hinweis

–+ +

Peripherie-Geräte

Strom-

4 ... 20 mA = 0 ... 100 C

–

versorgung 24 V

–+ +

Peripherie-Geräte

–

6.6.1 Stromsenke – Simulation eines Zweileiter-Transmitters

Hier kann eine Stromsenke (0 24 mA) bzw. die Last einer Stromschleife simuliert werden. Hierzu regelt der Kalibrator den Strom, der durch die Kalibratorbuchsen von einer externen Stromversorgung fließt, unabhängig von der an den Buchsen anliegenden Gleichspannung (4  26 V). Der Kalibrator variiert den Innenwiderstand so, dass der eingestellte Strom fließt.

Der zuletzt eingestellte Geberbereich wird abgespeichert. Die Spannung an den Kalibratorbuchsen darf in der Betriebsart Stromsenke nicht größer 26 V sein, sonst führt dies zu einer thermischen Überlastung mit Ansprechen der Sicherung. Bei zu geringer Spannung wird LoVolt eingeblendet.

Beispiel eines Zweileiter-Transmitter-Messkreises

6.6.2 Stromquelle

Zur Simulation einer Stromquelle wird die interne Stromversorgung verwendet.

Der interne Regelkreis der Stromquelle wird überwacht: ist der Spannungsabfall an der externen Bürde > 20 V oder liegt eine Unterbrechung im Stromkreis vor, wird „Hi burd“ eingeblendet.

52 GMC-I Messtechnik GmbH

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

Auto

Endwert

Startwert

Endwert

manual

6.7 Intervall- und Rampenfunktionen

Um Sensorbedingungen am Eingang eines Umformers, Transmitters oder Trennverstärkers zu simulieren, können zwei Arten von Sollwertverläufen generiert werden:

• Intervallverläufe (siehe Kap. 6.7.1)

automatische (periodische) oder manuell gesteuerte Abläufe

oder

• Rampenverläufe (siehe Kap. 6.7.2)

Endlosschleifen (periodische) oder einmalige Abläufe.

Mithilfe der Software METRAwin



90-2 als Zubehör sind die oben

genannten Verläufe bequem über einen PC generierbar.

6.7.1 Intervallverläufe – Funktion INT

In dieser Funktion werden Ausgabebereiche in ansteigende oder abfallende Intervallstufen aufgeteilt, wobei die Anzahl der Intervallschritte sowie deren Zeitdauer festgelegt werden kann. Diese Funktion eignet sich vor allem für die Kalibrierung von Analoganzeigen und Schreibern im Einmannbetrieb.

Eingabeparameter der Intervallabläufe:

• Als Ausgabegrößen sind alle Geberfunktionen außer Hz ein-

stellbar.

• Je Ausgabegröße ist eine untere (

Start) und eine obere (End)

Bereichsgrenze innerhalb des Gesamtbereichs einstellbar.

• Die Anzahl der Schritte kann zwischen 1  99,9 eingestellt

werden. Es kann auch eine nicht ganzzahlige Anzahl von Stufen eingegeben werden, was besonders beim Anschluss von analogen Anzeigern und Schreibern mit nicht genormten Skalenendwerten praktisch ist.

• Die Intervallzeit pro Schritt (t1) ist wählbar von 1 Sekunde bis

60 Minuten.

• Die Stufensprünge können manuell ( die Tasten   oder automatisch ( barer Zeit pro Stufe ausgelöst werden.

Beispiele für automatische Intervallverläufe

Beispiele für manuelle Intervallverläufe

1nt mode = manual ) über

1nt mode = Auto ) mit wähl-

GMC-I Messtechnik GmbH 53

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

ZERO/ SEL

ESC

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

t[s]

Source

manuell/manual stopp/stop

[mA]

➀➂

ESC

➁

Die Zeitabstände sind abhängig vom Bediener (nur im Automatikbetrieb gleich).

  

OUT

ENTER

ZERO/ SEL

ESC

Intervallparameter einstellen

seleCt range 300 mV  15 V   1nt

Startwert:

Endwert:

1nt start 02.000 V  

1nt end 10.000 V  

Beispiel für einen manuell gesteuerten Intervallverlauf

Schritte: 1nt steps 03.0  

Verweilzeit:

Wiederholung:

(Auto = automatischer Ablauf, MAnuAL = manueller Ablauf)

1nt t1 00.05 min.s  

1nt mode auto  manual

Legende

Manuell gesteuerter Intervallverlauf

Nach Eingabe aller Parameter für die Ausgabeart manueller Intervallverlauf (

werden die Stufenschritte mit den Tasten   ausgelöst. Den Zusammenhang zwischen dem Ausgangssignal und der

jeweiligen Tastenoperation ersehen Sie aus dem folgenden Beispiel.

54 GMC-I Messtechnik GmbH

1nt mode = manual ) und Start der Funktion mit

1Bei Anzeige von 1nt

Start des Ablaufs durch Drücken von

2 Der Ablauf wird durch Druck auf die Taste  oder  in der

entsprechenden Richtung fortgesetzt.

3 Stopp des Intervallverlaufs durch Drücken von .

ready :

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

4.6

7,3

t[s]

[V]

run up stop

➀➃➁

5101520250

➂

run dn hold run up run dn

HOLD CONT

LCD :







ESC/

OUT

ENTER

ZERO/ SEL

ESC

Automatischer Intervallverlauf

Das automatische Durchlaufen eines programmierten Bereichs ist vor allem dort sinnvoll, wo die Einspeisung in einen Signalkreis und die Ablesung der zu prüfenden Peripheriegeräte örtlich getrennt sind.

Nach Eingabe aller Parameter s. o. für die Ausgabeart „automatischer Intervallverlauf“ (Int, mode = auto) kann der Ablauf gestartet und zu beliebigen Zeiten gestoppt und wieder fortgesetzt werden.

GMC-I Messtechnik GmbH 55

Beispiel für einen automatischen Intervallverlauf

Intervallparameter: Ausgabegröße: U (Bereich 0  15 V),

Start =2V, End = 10 V, Anzahl der Intervallschritte steps =3, t1 =5s, mode = auto

Legende

1Bei Anzeige von 1nt

ready :

Start des Ablaufs durch Drücken von

2 Der Ablauf wird durch Druck auf die Taste  oder  angehal-

ten. Die bereits abgelaufene Intervallzeit wird als Wert t gespeichert.

3 Der Ablauf wird durch Druck auf die Taste  fortgesetzt,

wobei die Restlaufzeit t

=t1–tx.

4 Stopp des Intervallverlaufs durch Drücken von .

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

3,0,0 (t1, t2, t3)

1,0,4

0,2,0

0,1,2

0,0,3 (t1, t2, t3)

2,0,2

2,1,0

2,1,2

6.7.2 Ausgabe als periodische Rampe – Funktion RAMP

Rampenförmige Signale erlauben die Kontrolle des zeitdynamischen Verhaltens von Kalibriergegenständen oder ganzen Messkreisen. Ein Beispiel ist das Verhalten eines Regelkreises bei Vorgabe des Sollwerts über den analogen Sollwerteingang des Reglers. Das Gerät kann in dieser Ausgabeart auch aufwendigere Hard- und Software beim Aufbau von Dauertest-Einrichtungen mit zyklischen Zeitabläufen ersetzen.

Eingabeparameter der unten abgebildeten Rampen:

• Als Ausgabegrößen sind folgende Funktionen einstellbar: Spannung U, Stromsenke I Sink, Stromquelle I Source, Widerstand R oder Temperatur temp (TC oder RTD).

• Je Ausgabegröße ist eine untere (

Start) und eine obere (End )

Bereichsgrenze innerhalb des Gesamtbereichs einstellbar.

• Anstiegszeit t1 und Abfallzeit t3, jeweils wählbar von 0 Sekunden  60 Minuten

• Verweilzeit t2 an der oberen und unteren Bereichsgrenze, wählbar von 0 Sekunden  60 Minuten

• Es gibt 2 Rampenabläufe: – einmalig ( – wiederholt (

onCE ): t1, t2, t3

repeat ): t1, t2, t3, t2, t1, t2, t3, 

Beispiele für Rampenverläufe

56 GMC-I Messtechnik GmbH

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

ZERO/ SEL

ESC

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

Start

End

Ausgabe

OUT

ENTER

Rampenparameter einstellen

seleCt range 300 mV  15 V   ramp

Startwert:

Endwert:

Anstiegszeit:

ramp start 02.000 V  

ramp emd 10.000 V  

ramp t1 00.05 min.s  

Verweilzeit: ramp t2 00.08 min.s  

Abfallzeit:

Wiederholung:

(rEPEAT = Endlosschleife, onCE = einmalig)

ramp t3 00.05 min.s  

ramp mode repeat  onCe

Beispiel eines periodischen Rampenablaufs

Ablauf einer manuell gesteuerten Rampe

Nach Eingabe aller Parameter Start mit Ansteigende oder abfallende Rampen können mit den Tasten  oder  ausgelöst werden.

Den Zusammenhang zwischen dem Ausgangssignal und der jeweiligen Tastenoperation ersehen Sie aus dem folgenden Beispiel.

GMC-I Messtechnik GmbH 57

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

10 V

t1 t2 t3

LCD :

t3 t2

➀➁➂➃➄➅

t1 up t2 run t3 dn t3 hld t3 up t3 run t3 hld t1 dn

[V]



HOLD CONT









ESC

OUT

ENTER

ZERO/SEL

ESC

Beispiel eines periodischen Rampenablaufs, gesteuert durch manuelle Eingriffe

6.7.3 Dualmode (gleichzeitig geben und messen)

In der Betriebsart Dualmode, können alle Geberfunktionen aktiviert und gleichzeitig das Transmitterausgangssignal U oder I in den am häufigsten verwendeten Messbereichen (30 V DC oder 30 mA DC) gemessen werden.

Sonderfall: Spannung oder Strom geben und messen ohne externe Beschaltung. Soll z .B. die Spannungsausgabe kontrolliert werden, so brauchen Sie nur die beiden Buchsen Calibrator+ und Sense+ miteinander verbinden, da die Buchsen Calibrator– und Sense– bereits intern verbunden sind.

Dualmode aktivieren

➭ Wählen Sie über den Funktionsdrehschalter eine Geberfunk-

tion. Die Betriebsart Kalibrieren muss aktiviert sein, siehe Kap. 6.1.

➭ Halten Sie die Taste ZERO / SEL | ESC ca. 2 s gedrückt und

Rampenparameter: Ausgabegröße: U (Bereich 0  15 V),

Start =2V, End =10V, t1 =5s, t2 =8s, t3 =5s, repeat für periodische Rampe

Legende

1Bei Anzeige von ramp

Start des Ablaufs durch Drücken von

2 Stopp der abfallenden Rampe innerhalb der Abfallzeit t3 mit

den Tasten  oder .

3Start einer Anstiegsrampe innerhalb der verbliebenen Abfall-

ready :

zeit t3 mit der Taste .

4 Stopp des Rampenablaufs durch die Tasten  oder . 5 Abstiegsrampe starten durch Taste , der Rest der Verweil-

zeit t2 wird gelöscht.

wählen über die Tasten

  die Messfunktion U

➭ Drücken Sie die Taste OUT | ENTER, um Ihre Auswahl zu

bestätigen.

➭ Wählen Sie je nach Kalibrierfunktion den Geberbereich oder

den Sensor über die Taste ZERO / SEL | ESC.

➭ Stellen Sie den Geberwert über die Tasten

  in der

Hauptanzeige ein. ➭ Aktivieren Sie den Ausgang über die Taste OUT | ENTER. In der linken Nebenanzeige werden die zugehörigen Messwerte eingeblendet und rechts davon DUAL. ➭ Sie verlassen die Funktion „Dualmode“ wieder, indem Sie den

Drehschalter betätigen oder die Taste ZERO / SEL | ESC ca. 2 s

halten, im Menü über die Tasten

  OFF wählen und mit OUT

| ENTER bestätigen.

6 Stopp des Rampenablaufs durch Drücken von .

58 GMC-I Messtechnik GmbH

oder Idc.

Kalibrierfunktionen V – Hz –  – Temp – mA – mA

0FF

bestätigen

ZERO/SEL

ESC

SET

DUAL

lang

1dc 30Vdc 30

0ff

mAV

02.000

00.340

DUAL

OUT

ENTER

OUT

ENTER

bestätigen

Te mp



Dualmode abschalten

0FF

ZERO/ SEL

ESC

SET

DUAL

lang

oder

V mA

Bereich wählen

select range / select sensor

Wert ändern

000.00  

ZERO/SEL

ESC

OUT

ENTER

–+ +

GMC-I Messtechnik GmbH 59

Geräte- und Messparameter

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

7 Geräte- und Messparameter

Die Betriebsart „SET “ (Menümodus) Ihres Gerätes ermöglicht die Einstellung von Betriebs- und Messparametern, den Abruf von Informationen sowie die Aktivierung der Schnittstelle.

➭ Sie gelangen in den Menümodus, indem Sie die Taste

MEAS / CAL | SETUP drücken, sofern Ihr Gerät bereits eingeschaltet und in der Betriebsart „Messen“ (Messmodus) ist. „1nFo “ erscheint in der Anzeige.

➭ Durch wiederholtes Betätigen der Taste

(in beliebiger Richtung) gelangen Sie zu den Hauptmenüs „SETUP “, „tEMP “, „SEnd “ und „StorE “ und wieder zurück nach „1nFo “.

➭ Sie gelangen nach Anwahl des gewünschten Hauptmenüs

in das zugehörige Untermenü durch Betätigen von OUT | ENTER.

➭ Durch wiederholtes Betätigen der Taste  wählen Sie den

gewünschten Parameter aus.

➭ Um den Parameter zu prüfen oder zu verändern

bestätigen Sie diesen mit OUT | ENTER.

➭ Mit den Tasten

  gelangen Sie an die Eingabeposition.

Mit den Tasten  stellen Sie den Wert ein.

➭ Nur durch OUT | ENTER wird die Änderung übernommen. ➭ Mit ZERO / SEL | ESC gelangen Sie ohne Änderung zurück

ins Untermenü, nach nochmaligem Drücken von ZERO / SEL | ESC ins Hauptmenü u.s.w.

➭ Sie erreichen den Messmodus aus jeder Menüebene,

indem Sie die Taste OUT | ENTER drücken.

 

Nach wiederholtem Drücken von MEAS / CAL | SETUP (ohne das Multimeter zuvor auszuschalten) gelangen Sie aus dem Messmodus immer zurück zum zuletzt gewählten Menü oder Parameter.

Beispiel: Einstellen der Uhrzeit

1nFo

 ...  set rAte  ...  t iME

10:24 (hh:mm)

 

Einstellen von Stunden und Minuten:

   Ziffern einstellen, die Eingabeposition blinkt;

hiermit gelangen Sie zur gewünschten Eingabeposition.

zum schnellen Ändern der Ziffern:

Taste gedrückt halten. nach Bestätigen der Eingabe wird die Uhrzeit übernommen.

60 GMC-I Messtechnik GmbH

7.1 Pfade zu den Parametern 7.2 Liste sämtlicher Parameter

bAtt: 0CCvP: dAtE:/

t iME: caldat

1tEMP:

1nFo

SEnd SET StorE

StArt

StoP

000.0

CLEAr StArt/

StoP

Untermenüs/Parameter 

tempext

tempunit

beep

rAtE

APoFF

bEEP

irStb

Addr

dAtE

tiME

Hauptmenüs 

abfragen einstellen einstellen einstellen

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

1nfo

MEAS / CAL

SETUP

020.00

TRMS

bestätigen

OUT

ENTER

bestätigen

OUT

ENTER

bestätigen

OUT

ENTER

GMC-I Messtechnik GmbH 61

Parameter

0.diSP Addr APoFF

bAtt bEEP caldat

CLEAr CLIP

dAtE

EMpty 1nfo irStb 1tEMP 0CCvP rAtE SEnd SET StArt StoP store tEMP t iME

Geräte- und Messparameter

Seite: Überschrift

62: 0.diSP – Führende Nullen ein-/ausblenden 67: Schnittstellenparameter einstellen 63: APoFF – Vorgabezeit für automatische Abschal-

tung und dauernd EIN 62: bAtt – Batteriespannung abfragen 63: bEEP – Grenzwert der Durchgangsprüfung einstellen 62: cALdAt – Kalibrierdatum und Firmwareversion abfra-

gen 23: Messdatenaufzeichnung

40: Gleichstrommessung mit Zangenstromsensor mA DC 41: Wechselstrommessung mit Zangenstromsensor A AC und Hz 42: Gleich- und Wechselstrommessung mit Zangenstromwandler mA DC, mA AC und Hz

62: Datum und Uhrzeit abfragen, 64: dAtE –

Datum eingeben

23: Messdatenaufzeichnung 62: Parameterabfragen – Menü InFo (als Laufschrift) 67: Schnittstellenparameter einstellen 62: ItEMP – Referenztemperatur abfragen 23: Messdatenaufzeichnung 62: rAtE

–

Sende-/Speicherrate einstellen 66: Schnittstelle aktivieren 62: Parametereingaben – Menü SETUP

23: Messdatenaufzeichnung

33: Temperaturmessung 62: Datum und Uhrzeit abfragen,

64: tiME

– Uhrzeit einstellen

Geräte- und Messparameter

MEAS / CAL

SETUP

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

7.3 Parameterabfragen – Menü InFo (als Laufschrift)

bAtt – Batteriespannung abfragen

1nFo bAtt

3.1 V.

OCCUP – Speicherbelegung abfragen

1nFo bAtt:  ... 

0CCvP:

000.0

Datum und Uhrzeit abfragen



1nFo bAtt:

: 13:46:56 (hh:mm:ss)

t iME

T = Tag, M = Monat, J = Jahr; h = Stunde, m = Minute, s = Sekunde

...  31.12.

2009 (TT.MM.JJJJ)

Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden.

cALdAt – Kalibrierdatum und Firmwareversion abfragen

1nFo bAtt:

 caldat

06.07.09 ver2.00

ItEMP – Referenztemperatur abfragen

Die Referenztemperatur der internen Vergleichsstelle wird mit einem Temperaturfühler in der Nähe der Eingangsbuchsen gemessen.

1nFo bAtt:  ... 

1tEMP:

°C

7.4 Parametereingaben – Menü SETUP

rAtE – Sende-/Speicherrate einstellen

Die Abtastrate bestimmt das zeitliche Intervall, nach dessen Ablauf der jeweilige Messwert zur Schnittstelle oder zum Messwertspeicher übertragen wird.

Folgende Abtastraten können eingestellt werden: [mm:ss.z] 00:00.1, 00:00.2, 00:00.5, 00:01.0, 00:02.0, 00:05.0 [h:mm:ss.z] (h=Stunden, m=Minuten, s=Sekunden

, z=Zehntelsek.

0:00:10, 0:00:20, 0:00:30, 0:00:40, 0:00:50, 0:01:00, 0:02:00, 0:05:00, 0:10:00, 0:20:00, 0:30:00, 0:40:00, 0:50:00, 1:00:00, 2:00:00, 3:00:00, 4:00:00, 5:00:00, 6:00:00, 7:00:00, 8:00:00, 9:00:00

Einstellen der Abtastrate

1nFo



... 

SET time  ...  rAtE

00:00.1 ... 00:00.5 ... 9:00:00 

(00:00.5 = 0,5 s = Standardwert/Werkseinstellung)

0.diSP – Führende Nullen ein-/ausblenden

Hier kann eingestellt werden, ob bei der Messwertanzeige führende Nullen ein- oder ausgeblendet werden sollen.

1nFo



... 

SET time  ...  0.diSP

)

0000.0 : mit führenden Nullen (Standardwert/Werkseinstellung)

0.0 : führende Nullen ausgeblendet



62 GMC-I Messtechnik GmbH

Geräte- und Messparameter

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

APoFF – Vorgabezeit für automatische Abschaltung und dauernd EIN DMM

Ihr Gerät schaltet sich automatisch aus, wenn der Messwert lange konstant ist und während der Vorgabezeit „APoFF “ in Minuten weder eine Taste noch der Drehschalter betätigt wurde.

Kalibrator

Ihr Gerät schaltet zuerst den Ausgang automatisch aus, wenn der während der Vorgabezeit „APoFF “ in Minuten weder eine Taste noch der Drehschalter betätigt wurde. Nach einer weiteren Minute wird auch das Display abgeschaltet.

APoFF einstellen Sofern Sie die Einstellung on wählen, wird das Multimeter auf dau-

ernd EIN gestellt, in der Anzeige erscheint

ON rechts vom Batte-

riesymbol. Das Multimeter kann jetzt nur manuell ausgeschaltet werden. Die Einstellung „on “ kann nur über Parameteränderung rückgängig gemacht werden, nicht über Ausschalten des Geräts.

 ...  SET time  ...  APoFF

1nFo

10 ... 59 min on



(10 min = Standardwert/Werkseinstellung)

bEEP – Grenzwert der Durchgangsprüfung einstellen

1nFo

 ...  SET time  ...  bEEP

1, 10, 20, 30, 40 ... 300 



(10  = Standardwert/Werkseinstellung)

irStb – Zustand des Infrarot-Empfängers im Stand-By-Betrieb

Einstellen siehe Kap. 8.2 auf Seite 67.

Addr – Geräteadressen einstellen

Siehe Kap. 8.2 auf Seite 67.

GMC-I Messtechnik GmbH 63

Geräte- und Messparameter

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

MEAS / CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

OUT

ENTER

ZERO / SEL

ESC

ON / OFF

LIGHT

tiME – Uhrzeit einstellen

Die aktuelle Uhrzeit ermöglicht die Messwerterfassung im Echtzeitbetrieb.

 ...  SET time  ...  t iME

1nFo

10:24:30 (hh:mm:ss)

 

Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden.

dAtE – Datum eingeben

Das aktuelle Datum ermöglicht die Messwerterfassung im Echtzeitbetrieb.

 ...  SET time  ...  dAtE

1nFo

31.12 (TT: Tag . MM: Monat)

2005 (JJJJ: Jahr)

 

Datum und Uhrzeit müssen nach einem Batteriewechsel erneut eingegeben werden.

7.5 Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen)

Sie können Ihre bisher vorgenommenen Änderungen rückgängig machen und die Standardeinstellungen (Werkseinstellungen) wieder aktivieren. Dies kann in folgenden Fällen sinnvoll sein:

• nach Auftreten von Software- oder Hardwareproblemen

• wenn Sie den Eindruck haben, das Multimeter arbeitet falsch

➭ Trennen Sie das Gerät vom Messkreis. ➭ Klemmen Sie die Batterien kurzzeitig ab, siehe auch Kap. 10.2.

➭ Betätigen Sie die zwei Tasten und

gleichzeitig, halten diese gedrückt und schließen gleichzeitig die Batterien an.

64 GMC-I Messtechnik GmbH

Geräte- und Messparameter

GMC-I Messtechnik GmbH 65

Schnittstellenbetrieb

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

8 Schnittstellenbetrieb

Das METRACAL MC ist zur Kommunikation mit dem PC mit einer Infrarot-Schnittstelle ausgerüstet. Die Befehle werden optisch mit Infrarotlicht durch das Gehäuse auf einen Schnittstellen-Adapter (Zubehör USB X-TRA) übertragen, der auf das METRACAL MC aufge- steckt wird. Die USB-Schnittstelle dieses Adapters ermöglicht die Verbindung zum PC über ein Schnittstellenkabel.

Es können Befehle und Parameter vom PC zum

METRACAL MC übertragen werden. Hierzu gehören: DMM

• Einstellen und Auslesen der Messparameter,

• Auswählen von Messfunktion und -bereich,

• Starten der Messung,

• Auslesen der gespeicherten Messwerte.

Kalibrator

• Einstellen und Auslesen der Kalibrierparameter,

• Auswählen von Kalibrierfunktion und -bereich,

• Starten der Kalibrierung,

• Einprogrammieren von kundenspezifischen Prozeduren (Intervall- oder Rampenfunktionen).

8.1 Schnittstelle aktivieren

Das Aktivieren der Schnittstelle für den Empfangsbetrieb (METRACAL MC empfängt Daten vom PC) erfolgt automatisch durch Ansprechen vom PC aus, vorausgesetzt der Parameter „1rStb “ steht auf „ on “, siehe Kap. 8.2 oder das Gerät ist bereits eingeschaltet (der erste Befehl weckt das METRACAL MC, führt aber noch keinen weiteren Befehl aus).

Die Betriebsart „Dauernd senden“ wird manuell eingeschaltet wie folgt beschrieben. In dieser Betriebsart überträgt das Gerät ständig die Messdaten über den angeschlossenen Schnittstellenadapter zum PC und können mit einem Terminalprogramm dargestellt werden.

Starten des Dauersendebetriebs über Menüfunktionen

 ...  SEnd StArt send

1nFo

Der Schnittstellenbetrieb wird auf der Anzeige durch Blinken des Symbols signalisiert.

Stoppen des Dauersendebetriebs über Menüfunktionen

1nFo

 ...  SEnd send

stop send

Das Symbol erlischt.

Automatische An- und Abschaltung im Sendebetrieb

Sofern die Übertragungsrate 10 s oder länger ist, schaltet sich die Anzeige zwischen zwei Abtastungen automatisch ab, um die Batterie zu schonen. Einzige Ausnahme ist der Dauerbetrieb. Bei Auftreten eines Ereignisses schaltet sich die Anzeige automatisch wieder ein.

66 GMC-I Messtechnik GmbH

Schnittstellenbetrieb

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

MEAS/ CAL

SETUP

OUT

ENTER

OUT

ENTER

OUT

ENTER

8.2 Schnittstellenparameter einstellen

1rStb – Zustand des Infrarot-Empfängers im Stand-By-Betrieb

Zwei Schaltzustände der Infrarot-Schnittstelle sind bei ausgeschaltetem Multimeter möglich:

ir on: IR wird im Display eingeblendet, die Infrarot-Schnitt-

stelle ist aktiv, d. h. Signale wie z. B. Einschaltbefehle können empfangen werden, Strom wird auch im abgeschalteten Zustand des Multimeters verbraucht.

ir oFF: IR wird im Display nicht eingeblendet,

die Infrarot-Schnittstelle ist abgeschaltet, es können keine Signale empfangen werden.

 ...  SET time  ...  irStb

1nFo

ir on / ir oFF



(irstb = ir oFF = Standardwert/Werkseinstellung)

Addr – Adresse

Werden mehrere Multimeter über Schnittstellenadapter an den PC angeschlossen, so kann jedem Gerät eine eigene Adresse zugewiesen werden. Für das erste Gerät sollte die Adresse 1 eingestellt werden, für das zweite Gerät die Adresse 2 usw.

 ...  SET time  ...  Addr

1nFo

00 ... 01 ... 15



(15 = Standardwert/Werkseinstellung)

GMC-I Messtechnik GmbH 67

Technische Daten

9 Technische Daten

Kalibratorteil

Geberbereich Auflösung

30000 Digit

Kalibrier-

funktion

(4¾-stellig)

Gleichspannungsquelle Minimaler

Lastwiderstand

060 mV 1 μV 0300 mV 0,01 mV 0,05 + 0,02

0  3 V 0,1 mV 0,05 + 0,2

1k 0 10 V 1 mV 0,05 + 2 0 15 V 1 mV 0,05 + 2

Impuls-/Frequenzgenerator

Ta st ve r hä lt n is (Puls-Pausenverhältnis): 50%,

Minimaler Lastwiderstand

Amplitude: 10 mV15 V

Hz 1 Hz 2 kHz 0,1 1 Hz 1 k 0,05 + 0,2 18 mA Stromquelle max. Bürde (% v. S + A)

4 20 mA

1 A 16 V 0,05 + 20 20 mA

0 24 mA

Stromsenke (% v. S + A) U

4 20 mA

1 AVin = 4 ... 26 V 0,05 + 2 26 V0 20 mA

0 24 mA

Widerstandsgeber Fühlerstrom [mA] (% v. S + )I



52000  0,1  0,05...0,1..4...5 0,05 + 0,2 5 mA

Die Einstellung von Frequenzen ab 29 Hz kann nur in einem begrenzten Raster erfolgen.

Eigen-

Überlast

unsicherheit

(% v.S + mV) I

0,1 + 0,01

(% v.S + Hz) I

max

18 mA

max

Simulator von Temperatursensoren (Auflösung 0,1 K)

Sensortyp Geberbereich

in C

Widerstandsthermometer gemäß IEC 751 (%v. S + K) I

Pt100 –200 +850 – 328+ 1562 0,1 + 0,5 Pt1000 –200 +300 –328 +572 0,1 + 0,2 Widerstandsthermometer gemäß DIN 43760 (%v. S + K) I Ni100 – 60 + 180 –76 +356 0,1 + 0,5 Ni1000 –60 +180 –76 +356 0,1 + 0,2

RTD-Fühlerstrom 0,05 ... 0,1 ... 4

Thermoelemente gemäß DIN bzw. IEC 584-1

K (NiCr/Ni) –250+1372 –418+2501

C / F

J (Fe/CuNi) –210+1200 –346+2192

T (Cu/CuNi) –270+400 –454+ 752

B (Pt30Rh/Pt6Rh) +500+1820 +932+3308

E (NiCr/CuNi) –270+1000 –454+1832

R (Pt13Rh/Pt) –50+1768 – 58+ 3214

N (NiCrSi-NiSi) –270+1300 –454+ 2372

S (Pt10Rh/Pt) –50+1768 – 58+ 3214

L (Fe/CuNi) –200+900 –328+1652

U (Cu/CuNi) – 200+ 600 –328+1112

ohne interne Vergleichsstelle;

bezogen auf feste externe Referenztemperatur und Thermospannung des Elements Vergleichsstelle intern: Eigenabweichung 2 K, Vergleichsstelle extern: Eingabe –30

Geberbereich in F

... 5 mA

Eigenunsicherheit



U in mV 2)I



( 0,05%

v. |Setting|

0,02)

Legende

S = Set = Einstellwert

Überlast

max

5 mA

max

5 mA

max

18 mA

60

68 GMC-I Messtechnik GmbH

Technische Daten

Multimeterteil

Mess-

funktion

Messbereich

60 mV

300 mV 10 V>20M 5M // < 50 pF 0,08 + 10

3V 100V11M 5M // < 50 pF 0,05 + 10 0,2 + 30 (> 100D)

30 V 1 mV 10 M 5M // < 50 pF 0,05 + 10 0,2 + 30 (> 100D)

300 V 10 mV 10 M 5M // < 50 pF 0,05 + 10 0,2 + 30 (> 100D)

bereichsendwert

30000

(60000)

1 V>20M — 0,1 + 10

3100

Eingangsimpedanz

DC AC DC AC

Spannungsfall ca. bei Endwert MB.

DC AC DC AC

0,3 mA 10 nA 160 mV 160 mV 0,1 + 15 0,8 + 30 (> 100D)

Auflösung bei Mess-



Anzeige: 3¾ Stellen für Kapazitätsmessung; für die Speicherung und Übertragung von Messwerten ist eine andere Auflösung und Abtastrate einstellbar im Menü rAtE

20 45 65 Hz 1 kHz Sinus, für Wechselspannung TRMSAC, Messwerte < 100 Digit werden unterdrückt, Einflüsse siehe Seite 71

GMC-I Messtechnik GmbH 69

3 mA 100 nA 160 mV 160 mV 0,05 + 15 0,5 + 30 (> 100D)

30 mA 1 A 180 mV 180 mV 0,05 + 15 0,5 + 30 (> 100D)

300 mA 10 A 380 mV 380 mV 0,05 + 15 0,5 + 30 (> 100D)

Leerlaufspannung

300  10 m 0,6 V 2 50 A0,1+5

3k 0,1  0,6 V 150 A0,1+5

30 k 1  0,6 V 30 A0,1+5

300 k 10  0,6 V 3 A0,2+5

3M 100  0,6 V 360 nA 0,5 + 10

30 M 1  0,6 V 100 nA 2 + 10

300  0,1  3, V 1 mA 2 + 5

6 V 1 mV 7 V ca. 1 mA 0,5 + 3

Entladewiderstand U

30 nF 10 pF 1 M 3 V 1 + 10

300 nF 100 pF 100 k 3 V 1 + 6

3 F1nF1k 3 V 1 + 6

30 F10nF1k 3 V 1 + 6

300 F100nF3k 3V 5 + 6

Messstrom bei

Endwert MB.

0 max

bei 0  ... + 40 C

nur manuell einstellbar

bei Funktion „Nullpunkteinstellung“ aktiv, Anzeige ZERO maximale Korrektur 50 % v.MW.

Eigenunsicherheit der höchsten Auflösung

bei Referenzbedingungen

(...% v. MW. + ... D) (...% v. MW. + ... D)

(...% v. MW. + ... D)

10)

(...% v. MW. + ... D)

5) 10)

10)

2) 10)

—

0,5 + 30 (> 500D)

2) 10)

Überlastbarkeit

Wert Zeit

300 V

DC AC

dauernd

eff

Sinus

0,36 A dauernd

300 V

5min

AC eff

Sinus

max. 10 s

300 V max. 10 s

300 V

DC AC

5min

eff

Sinus

Technische Daten

Mess-

funktion

Mess-

funk-

tion

C/F

Messbereich

300 Hz 0,01 Hz

3kHz 0,1Hz 300 V

30 kHz 1 Hz 200 V

300 kHz 10 Hz 10 Hz 20 V

Temperatur-

sensor

Pt 100

Pt 1000

Ni 100 Ni 1000 K (NiCr-Ni) J (Fe-CuNi) T (

Cu-CuNi) B (Pt30Rh/Pt6Rh) E (NiCr/CuNi) R (Pt13Rh/Pt) N (NiCrSi-NiSi) S (Pt10Rh/Pt) L (Fe/CuNi) U (Cu/CuNi)

Auflösung bei Mess-

bereichsendwert

30000

(60000 )

Messbereich

–200,0  – 100,0 C –100,0  + 100,0 C

+100,0  + 850,0 C

–200,0  + 100,0 C

+100,0  + 850,0 C

–60,0  +180,0 C

–60,0  +180,0 C –250,0 +1372,0 C –210,0 +1200,0 C

–270,0 +400,0 C +500,0 +1820,0 C –270,0 +1000,0 C

–50,0 +1768,0 C

–270,0 +1300,0 C

–50,0 +1768,0 C –200,0 +900,0 C –200,0 +600,0 C

3100

Eigenunsicherheit

der höchsten Auflösung

bei Referenzbedingungen

Auflösung

(...% v. MW. + ... D)

0,1 K

1Hz

0,3 + 10

0,2 + 10

Eingangsimpedanz

min

Überlastbarkeit

Wert

Zeit

300V

eff

min

Sinus

Anzeige: 3¾ Stellen für Kapazitätsmessung; für die Speicherung und Übertragung von Messwerten ist eine andere Auflösung

und Abtastrate einstellbar im Menü rAtE

bei 0  ... + 40 C

niedrigste messbare Frequenz bei sinusförmigem Messsignal symmetrisch zum Nullpunkt

Bereich 300 mV~: UE40 % vom Messbereichsendwert

zuzüglich Fühlerabweichung

ohne eingebaute Referenzstelle; mit interner Referenztemperatur zusätzlicher Fehler 2K

10)

Grenzen gelten nur für Batteriebetrieb

Legende

D = Digit MB = Messbereich MW = Messwert

Eigenunsicherheit der höchsten Auflösung

bei Referenzbedingungen

(...% v. MW. + ... D)

7) 10)

0,05 + 5

3/30/300 V~: U

10 % vom Messbereichsendwert

Überlastbarkeit

Wert Zeit

300 V

dauernd

70 GMC-I Messtechnik GmbH

Technische Daten

10000 3000020000

Spannungs- und Strommessung

Der zulässige Crestfaktor CF der zu messenden Wechselgröße ist abhängig vom angezeigten Wert:

Digit

Einflussgrößen und Einflusseffekte

Einflussgröße

Temperatur

Mit Nullpunkteinstellung

Einflussgröße Frequenz

Frequenz

GMC-I Messtechnik GmbH 71

Einfluss-

bereich

0  +21 C

und

+25...+ 40 C

> 20 Hz ... 45 Hz > 65 Hz ... 1 kHz

> 1 kHz ... 20 kHz 3 + 30

Messgröße/

Messbereich

Einflusseffekt



(... % v. MW. + D)/10 K

VDC, C (TC) 0,1 + 10

V AC 0,5 + 10 3/30 mA DC 0,1 + 10 3/30 mA AC 0,5 + 10

300 mA DC, AC 0,5 + 10

300/3/30/300 k2L 0,2 + 10

3M2L 0,5 + 10

30 M2L 1 + 10

30/300 nF/3/30/300 F 0,5 + 10

Hz 0,1 + 10

C (RTD) 0,2 + 10

Gebergröße

mV/V, C (TC) 0,1 + 10

, C (RTD) 0,2 + 10

mA Source 0,1 + 10

mA Sink 0,1 + 10

Messgröße/

Messbereich

300,00 mV



Einflusseffekt

 (... % v. MW. + D)

2 + 30

300,0 V

2 + 30

Einflussgröße Frequenz

> 20 Hz ... 45 Hz 0,3 mA

Frequenz

> 65 Hz ... 10 kHz 3 + 30

Einflussgröße Einflussbereich

1 2

Crest-

faktor CF

2 4 4 5

Messgröße/

Messbereich

3mA

30 mA

300 mA

Messgröße/

Messbereich

VAC, AAC

Einflusseffekt

(... % v. MW. +... D)

Einflusseffekt

1% v. MW. 5% v. MW. 7% v. MW.

Kurvenform

der

Messgröße

Einflussgröße Einflussbereich

Messgröße/

Messbereich

Einflusseffekt

75 %

Relative

Luftfeuchte

3 Tage

V, A

F, H z

C

1 x Eigenunsicherheit

Gerät aus

Fehlerangaben gelten ab einer Anzeige von 10% des Messbereichs

Technische Daten

Einflussgröße Einflussbereich

Störgröße max. 250 V V > 90 dB

Gleichtakt-

störspannung

Serien-

störspannung

Störgröße max. 250 V

50 Hz, 60 Hz Sinus

Störgröße V ,

jeweils Nennwert

des Messbereiches,

max. 250 V , 50 Hz, 60 Hz Sinus

Störgröße max. 250 V V > 60 dB

Mess-

bereich

300 mV

30 V

300 V > 70 dB

V> 60dB

Echtzeituhr

Auflösung 0,1 s Genauigkeit 1 min/Monat Temperatureinfluss 50 ppm/K

Referenzbedingungen

Umgebungstemperatur +23 C 2K

Relative Feuchte 40  60% Frequenz der

Messgröße 45  65 Hz Kurvenform der

Messgröße Sinus, Abweichung zwischen Effektiv- und

Gleichrichtwert < 0,1%

Batteriespannung 3,0 V 0,1 V

Dämpfung

dB

> 80 dB

Einstellzeit (Multimeterfunktionen)

Einstellzeit (nach manueller Bereichswahl)

Messgröße/

Messbereich

VDC, VAC ADC, AAC

300  ... 3M 2s

30 M 5s

Durchgang < 50 ms

C Pt100 max. 3 s

3 nF ... 30 Fmax. 2s

>10Hz max. 1,5s

Einstellzeit

der Digitalanzeige

1,5 s

Sprungfunktion

der Messgröße

von 0 auf 80%

des Messbereichsendwertes

von  auf 50%

des Messbereichsendwertes

von 0 auf 50%

des Messbereichsendwertes

LCD-Anzeigefeld (65 mm x 35 mm) mit Anzeige von maximal 3 Messwerten, Messeinheit, Stromart und verschiedenen Sonderfunktionen.

Anzeige / Ziffernhöhe 7-Segment-Ziffern

Hauptanzeige: 12 mm

Nebenanzeigen: 7 mm Stellenzahl 4¾-stellig 30999 Schritten Überlaufanzeige „OL“ bzw. „–OL“wird angezeigt Polaritätsanzeige „–“ Vorzeichen wird angezeigt,

wenn Pluspol an „“ LCD-Test nach Einschalten des Geräts werden alle

im Betrieb des METRACAL MC ansteuerba-

ren Segmente aktiviert

72 GMC-I Messtechnik GmbH

Technische Daten

Stromversorgung

Batterie 2 x 1,5 V Mignonzelle

Alkali-Mangan-Zellen nach IEC LR6 oder entsprechender Akku

Betriebsdauer mit Alkali-Mangan-Zellen (2600 mAh)

Messfunktion Strom Betriebsdauer

V, Hz, mA,  Standby (MEM + Uhr) 350 Aca. 1 Jahr

Kalibrierfunktion Betriebsdauer

mV, Thermoelement 80 mA 25 h 15 V 200 mA 10 h , RTD 130 mA 15 h Senke 20 mA (25 V) 300 mA 5 h Quelle 20 mA für Bürde < 5V 230 mA 10 h

, F, C 31 mA 70 h

Bei Unterschreitung von 1,8 V schaltet sich das Gerät automatisch ab.

Batterietest Anzeige der Batteriekapazität über 4-seg-

mentiges Batteriesymbol „ “. Abfrage der aktuellen Batteriespannung über Menüfunktion.

Versorgung über Netz

mit Netzadapter NA X-TRA

Stromsparschaltung

Das Gerät schaltet sich automatisch ab, wenn der Messwert lange konstant ist und während einer einstellbaren Vorgabezeit in Minuten kein Bedienelement betätigt wurde. Beim Geber wird zuerst der Ausgang abgeschaltet und nach einer weiteren Minute das Display, falls kein Bedienelement betätigt wurde.

(AP oFF = ON)

Die Abschaltung kann deaktiviert werden.

Sicherungen

Schmelzsicherungen DMM (mA-Strommessbereiche):

F2: FF0,63A/400V, 5 mm x 20 mm Schaltvermögen  10 kA bei 400 V AC (Artikelnummer: Z109M) Kalibrator: F1: FF0,16A/400V, 5 mm x 20 mm Schaltvermögen  10 kA bei 400 V AC (Artikelnummer: Z109N ab 06.2016)

Elektrische Sicherheit des Multimeterteils

Schutzklasse

II nach DIN EN 61010-1:2011/VDE 0411-1:2011 Messkategorie II Arbeitsspannung 300 V Verschmutzungsgrad 2 Prüfspannung 2,2 kV~ nach DIN EN 61010-1:2011/

VDE 0411-1:2011

Elektromagnetische Verträglichkeit EMV

Störaussendung EN 61326-1:2013 Klasse B Störfestigkeit EN 61326-1:2013

EN 61326-2-1:2013

Umgebungsbedingungen

Genauigkeitsbereich 0 C  +40 C Arbeitstemperaturen 10 C  +50 C Lagertemperaturen 25 C  +70 C (ohne Batterien) Relative Luftfeuchte 40%  75%,

Betauung ist auszuschließen Höhe über NN bis zu 2000 m

GMC-I Messtechnik GmbH 73

Technische Daten

Mechanischer Aufbau

Schutzart IP 65,

Tabellenauszug zur Bedeutung des IP-Codes

IP XY

(1. Ziffer X)

Abmessungen 200 mm x 87 mm x 45 mm Gewicht ca. 430 g mit Batterien

Datenschnittstelle

Typ Datenübertragung seriell, bidirektional (nicht IrDa-kompatibel) Protokoll gerätespezifisch Baudrate 38400 Baud Funktionen DMM: Daten lesen

Durch den aufsteckbaren Schnittstellenadapter USB X-TRA (siehe Zubehör) erfolgt die Adaption an die Rechnerschnittstelle USB.

Schutz gegen Eindringen von festen Fremdkörpern

6 staubdicht 5 Strahlwasser

IP XY

(2. Ziffer Y)

Schutz gegen Eindringen

von Wasser

optisch mit Infrarotlicht durch das Gehäuse

Kalibrator: Einstellen/Abfragen von Kalibrierfunktionen und Parametern

74 GMC-I Messtechnik GmbH

Technische Daten

GMC-I Messtechnik GmbH 75

Wartung – Kalibrierung

Achtung!

Hinweis

MEAS / CAL

SETUP

OUT

ENTER

10 Wartung und Kalibrierung

Trennen Sie das Gerät vom Messkreis bevor Sie zum Batterie- oder Sicherungsaustausch Batterie- oder Sicherungsfachdeckel öffnen!

10.1 Signalisierungen – Fehlermeldungen

Meldung Funktion Bedeutung

FUSE

10.2 Batterien

Strommessung Sicherung defekt in allen Betriebsarten die Batteriespannung ist unter 1,8 V gesunken Messen Signalisierung eines Überlaufs

Batterieentnahme in Betriebspausen

Die integrierte Quarzuhr benötigt auch bei ausgeschaltetem Gerät Hilfsenergie und belastet die Batterien. Vor längeren Betriebspausen (z. B. Urlaub) wird daher empfohlen, die Batterien zu entfernen. Hierdurch verhindern Sie Tiefentladung und Auslaufen der Batterien, welches unter ungünstigen Umständen zu Beschädigungen führen kann.

Ladezustand

Im Menü „1nfo “ können Sie sich über den aktuellen Ladezustand der Batterien informieren:

1nFo bAtt: 2.75 V.

Überzeugen Sie sich vor der ersten Inbetriebnahme oder nach Lagerung Ihres Gerätes, dass die Batterien Ihres Gerätes nicht ausgelaufen sind. Wiederholen Sie diese Kontrolle danach in regelmäßigen kurzen Abständen.

Bei ausgelaufener Batterie müssen Sie, bevor Sie das Gerät wieder in Betrieb nehmen, den Batterie-Elektrolyt sorgfältig mit einem feuchten Tuch vollständig entfernen und eine neue Batterie einsetzen.

Wenn auf der Anzeige das Zeichen „ “ erscheint, dann sollten Sie so bald wie möglich die Batterie wechseln. Sie können zwar noch weiterhin messen, müssen jedoch mit verringerter Messgenauigkeit rechnen.

Das Gerät arbeitet mit zwei 1,5 V-Batterien nach IEC R 6 oder IEC LR 6 oder mit zwei entsprechenden NiCd-Akkus.

Bei einem Batteriewechsel gehen die gespeicherten Messdaten verloren. Um einem Datenverlust vorzubeugen, empfehlen wir vor einem Batteriewechsel, die Daten mithilfe der Software METRAwin 10 auf einem PC zu sichern. Die eingestellten Betriebsparameter bleiben gespeichert, Zeit und Datum müssen neu gesetzt werden.

76 GMC-I Messtechnik GmbH

Batterien austauschen

Achtung!

Sicherung defekt

fuse

Trennen Sie das Gerät vom Messkreis, bevor Sie zum Batterieaustausch den Batteriefachdeckel öffnen!

Wartung – Kalibrierung

➭ Legen Sie das Gerät auf die Frontseite. ➭ Drehen Sie die Schlitzschraube des Deckels mit den Batte-

riesymbolen entgegen dem Uhrzeigersinn.

➭ Heben Sie den Deckel ab und nehmen Sie die Batterien aus

dem Batteriefach.

➭ Setzen Sie zwei neue 1,5 V-Mignonzellen entsprechend den

angegebenen Polaritätssymbolen auf dem Batteriefachdeckel in das Batteriefach ein.

➭ Beim Wiedereinsetzen des Batteriefachdeckels muss die Seite

mit den Führungshaken zuerst eingesetzt werden. Drehen Sie die Schlitzschraube im Uhrzeigersinn ein.

➭ Bitte entsorgen Sie die verbrauchten Batterien umweltgerecht!

10.3 Sicherung Sicherung testen

Die Sicherung wird automatisch überprüft:

• beim Einschalten des Gerätes in der Drehschalterstellung mA

• bei eingeschaltetem Gerät und Anwählen der Drehschalterstellung mA

• im aktiven Strommessbereich bei anliegender Spannung Ist die Sicherung defekt oder nicht eingesetzt, wird „FuSE“ auf der

Digitalanzeige eingeblendet. Die Sicherung unterbricht die Strommessbereiche. Alle anderen Messbereiche bleiben weiter in Funktion.

GMC-I Messtechnik GmbH 77

Sicherung austauschen

Beseitigen Sie nach dem Ansprechen einer Sicherung zuerst die Überlastursache bevor Sie das Gerät wieder betriebsbereit machen!

Trennen Sie das Gerät vom Messkreis, bevor Sie zum

Sicherungsaustausch den Sicherungsfachdeckel öffnen!

➭ Legen Sie das Gerät auf die Frontseite. ➭ Drehen Sie die Schlitzschraube des Deckels mit dem Siche-

rungssymbol entgegen dem Uhrzeigersinn.

➭ Heben Sie den Deckel ab und hebeln Sie die defekte Siche-

rung mit der flachen Seite des Sicherungsdeckels heraus.

➭ Setzen Sie eine neue Sicherung ein. Achten Sie darauf, dass

die Sicherung mittig, d. h. innerhalb der seitlichen Stege fixiert wird.

➭ Beim Wiedereinsetzen des Sicherungsdeckels muss die Seite

mit den Führungshaken zuerst eingesetzt werden. Drehen Sie die Schlitzschraube im Uhrzeigersinn ein.

➭ Entsorgen Sie die defekte Sicherung über den Hausmüll.

Wartung – Kalibrierung

Achtung!

Hinweis

Pb Cd Hg

Achten Sie unbedingt darauf, dass Sie nur die vorgeschriebene Sicherung einsetzen! Bei Verwendung einer Sicherung mit anderer Auslösecharakteristik, anderem Nennstrom oder anderem Schaltvermögen besteht Gefahr für Sie und für Schutzdioden, Widerstände oder andere Bauteile. Die Verwendung geflickter Sicherungen oder Kurzschließen des Sicherungshalters ist unzulässig.

zur Prüfung der Sicherung bei eingeschaltetem Gerät Nach Einlegen der Sicherung im eingeschalteten Zustand des Gerätes muss das Gerät kurz aus- und wieder eingeschaltet oder kurzzeitig in einen Nicht-Strommessbereich und zurück in den mA-Messbereich geschaltet werden. Bei schlechtem Kontakt oder defekter Sicherung erscheint FUSE in der Anzeige.

10.4 Wartung Gehäuse

Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln.

10.5 Rücknahme und umweltverträgliche Entsorgung

Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach ElektroG (Überwachungs- und Kontrollinstrumente). Dieses Gerät fällt unter die RoHS-Richtlinie. Im Übrigen weisen wir darauf hin, dass der aktuelle Stand hierzu im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE zu finden ist.

Nach WEEE 2012/19/EU und ElektroG kennzeichnen wir unsere Elektro- und Elektronikgeräte mit dem nebenstehenden Symbol nach DIN EN 50419. Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service.

Sofern Sie in Ihrem Gerät oder Zubehör Batterien oder Akkus ein- setzen, die nicht mehr leistungsfähig sind, müssen diese ordnungsgemäß nach den gültigen nationalen Richtlinien entsorgt werden. Batterien oder Akkus können Schadstoffe oder Schwermetalle enthalten wie z. B. Blei (PB), Cd (Cadmium) oder Quecksilber (Hg).

Das nebenstehende Symbol weist darauf hin, dass Batterien oder Akkus nicht mit dem Hausmüll entsorgt werden dürfen, sondern bei hierfür eingerichteten Sammelstellen abgegeben werden müssen.

78 GMC-I Messtechnik GmbH

Wartung – Kalibrierung

10.6 Rekalibrierung

Die Messaufgabe und Beanspruchung Ihres Messgeräts beeinflussen die Alterung der Bauelemente und kann zu Abweichungen von der zugesicherten Genauigkeit führen.

Bei hohen Anforderungen an die Messgenauigkeit sowie im Baustelleneinsatz mit häufiger Transportbeanspruchung und großen Temperaturschwankungen, empfehlen wir ein relativ kurzes Kalibrierintervall von 1 Jahr. Wird Ihr Messgerät überwiegend im Laborbetrieb und Innenräumen ohne stärkere klimatische oder mechanische Beanspruchungen eingesetzt, dann reicht in der Regel ein Kalibrierintervall von 2-3 Jahren.

Bei der Rekalibrierung1 in einem akkreditierten Kalibrierlabor (DIN EN ISO/IEC 17025) werden die Abweichungen Ihres Messgeräts zu rückführbaren Normalen gemessen und dokumentiert. Die ermittelten Abweichungen dienen Ihnen bei der anschließenden Anwendung zur Korrektur der abgelesenen Werte.

Gerne erstellen wir für Sie in unserem Kalibrierlabor DAkkS- oder Werkskalibrierungen. Weitere Informationen hierzu finden Sie auf unserer Homepage unter:

www.gossenmetrawatt.com ( Unternehmen  DAkkS-Kalibrierzentrum oder  FAQs  Fragen und Antworten zur Kalibrierung).

Durch eine regelmäßige Rekalibrierung Ihres Messgerätes erfüllen Sie die Forderungen eines Qualitätsmanagementsystems nach DIN EN ISO 9001.

10.7 Herstellergarantie

Der Garantiezeitraum für alle Digitalmultimeter und Kalibriergeräte der Serie METRAHIT beträgt 3 Jahre nach Lieferung. Die Herstellergarantie umfasst Produktions- und Materialfehler, ausgenommen sind Beschädigungen durch nicht bestimmungsgemäßen Gebrauch oder Fehlbedienung sowie jegliche Folgekosten.

Der Kalibrierschein bestätigt, dass die spezifizierten technischen Daten vom Produkt zum Zeitpunkt der Kalibrierung eingehalten wurden. Die Einhaltung der spezifizierten technischen Daten innerhalb der zulässigen Toleranzen garantieren wir 12 Monate ab Lieferung.

Prüfung der Spezifikation oder Justierung sind nicht Bestandteil einer Kalibrierung. Bei Produkten aus unserem Hause wird jedoch häufig eine erforderliche Justierung durchgeführt und die Einhaltung der Spezifikation bestätigt.

GMC-I Messtechnik GmbH 79

Zubehör

Achtung!

11 Zubehör

11.1 Allgemein

Das für unsere Messgeräte erhältliche umfangreiche Zubehör wird regelmäßig auf die Konformität mit den derzeit gültigen Sicherheitsnormen überprüft und bei Bedarf für neue Einsatzzwecke erweitert. Sie finden das für Ihr Messgeräte geeignete aktuelle Zubehör mit Bild, Bestell-Nr., Beschreibung sowie je nach Umfang des Zubehörs mit Datenblatt und Bedienungsanleitung im Internet unter www.gossenmetrawatt.de ( Messtechnik – tragbar  Multimeter Digital  METRAHIT ...  Zubehör).

11.2 Technische Daten der Messleitungen (Lieferumfang Sicherheitskabelset KS29)

Elektrische Sicherheit

maximale Bemessungsspannung Messkategorie 1000 V CAT III maximaler Bemessungsstrom

Umgebungsbedingungen (EN 61010-031)

Tem pe rat ur – 20 C ... + 50 C relative Luftfeuchte 50 ... 80% Verschmutzungsgrad

16 A (mit aufgesteckten Sicherheitskappen 1 A)

Anwendung

Nur mit den auf die Prüfspitzen der Messleitungen aufgesteckten Sicherheitskappen dürfen Sie nach DIN EN 61010-031 in einer Umgebung nach Messkategorie III messen.

Bitte beachten Sie die Maximalwerte der elektrischen Sicherheit des Messgeräts (Multimeterteils)!

Für die Kontaktierung in 4-mm-Buchsen müssen Sie die Sicherheitskappen entfernen, indem Sie mit einem spitzen Gegenstand (z. B. zweite Prüfspitze) den Schnappverschluss der Sicherheitskappe aushebeln.

11.3 Netzteiladapter NA X-TRA (kein Lieferumfang)

Verwenden Sie zur Stromversorgung Ihres Geräts nur den Netzteiladapter von GMC-I Messtechnik GmbH. Dieser gewährleistet durch ein hochisoliertes Kabel Ihre Sicherheit sowie eine sichere elektrische Trennung (Sekundärnenndaten 5 V/600 mA). Bei Stromversorgung durch den Netzadapter werden die eingesetzten Batterien elektronisch abgeschaltet, so dass diese im Gerät verbleiben können.

Wegen kapazitäver Kopplung des Netzadapters Z218G kann es im Multimeterbetrieb zu einem zusätzlichen Messfehler kommen. Wir empfehlen deshalb für Kapazitäts- und WechselstromgrößenMessung den Batteriebetrieb.

80 GMC-I Messtechnik GmbH

11.4 Schnittstellenzubehör (kein Lieferumfang) Bidirektionaler Schnittstellenadapter USB X-TRA

Mit diesem Adapter können Sie das METRACAL MC mit der USBSchnittstelle eines PCs verbinden. Der Adapter ermöglicht die Datenübertragung zwischen Multimeter und PC.

PC-Auswertesoftware METRAwin 10

Die PC-Software METRAwin 10 ist ein mehrsprachiges Messdatenerfassungs-Programm* für die zeitbezogene Aufzeichnung, Visualisierung, Auswertung und Protokollierung der Messwerte aus den Multimetern der METRAHIT-Serie.

Die detaillierten Systemvoraussetzungen finden Sie in der Installationsanleitung zur METRAwin 10/METRAwin 45.

Kalibriersoftware METRAwin 90

Die Kalibriersoftware METRAwin 90 ist ein mehrsprachiges Programm* zur PC-gestützten Steuerung diverser Kalibratoren für elektrische Größen und zur Dokumentation der Kalibrierergebnisse.

Eine Beschreibung der Produktvarianten METRAwin 90-2, METRAwin 90-F und METRAwin 90-FJ sowie deren detaillierten Systemvoraussetzungen finden Sie in der Installationsanleitung zur METRAwin 90.

Zubehör

* lauffähig auf einem IBM-kompatiblen Windows-Betriebssystem

GMC-I Messtechnik GmbH 81

Stichwortverzeichnis

12 Stichwortverzeichnis

Numerics

0.diSP ................................................................... 62

Addr ...................................................................... 67

Anzeigenbeleuchtung .......................................... 16

APoFF ................................................................... 63

Automatische Abschaltung

verhindern

Zeit vorgeben ................................................17

AUTO-Range Funktion ......................................... 18

.....................................................17

bAtt ....................................................................... 62

Batterien

austauschen .................................................77

Betriebspausen .............................................76

Ladezustand .................................................76

Ladezustände ...............................................13

bEEP ..................................................................... 63

Bestimmungsgemäße Verwendung .................... 10

dAtE ...................................................................... 64

Defaulteinstellungen ............................................ 64

Diodentest ............................................................ 32

Durchgangsprüfung ............................................. 31

einschalten

manuell .........................................................16

über PC .........................................................16

Fehlermeldungen .................................................76

Geräterücknahme .................................................78

Herstellergarantie .................................................79

Hotline Produktsupport ..........................................3

irStb .......................................................................67

itEMP .....................................................................62

Kapazitätsmessung ..............................................36

Lieferumfang ..........................................................2

Messbereichswahl

automatisch ...................................................18

manuell ..........................................................18

Messkategorie

Bedeutung .......................................................8

Messleitungen ......................................................80

Messwertspeicherung

Funktion DATA ..............................................21

MIN/MAX-Werte ............................................22

Netzteiladapter

Inbetriebnahme .............................................16

Lage der Anschlussbuchse ..........................15

Zubehör ........................................................ 80

OCCUP ...................................................................62

Produktsupport .......................................................3

rAtE ........................................................................62

Rekalibrier-Service ...........................................4, 79

Reparatur- und Ersatzteil-Service ..........................4

Schnittstellen

........................................................ 81

Zubehör

Zustände ....................................................... 13

Schulung .................................................................3

Servicedienste .........................................................5

Sicherheitsvorkehrungen ........................................8

Sicherung

austauschen

Softwarefreischaltung .............................................3

Spannungskomparator ...................................29, 30

Spannungsmessung

Funktionsumfang .......................................... 27

Hinweise .......................................................27

Speicher

Aufzeichnung beenden ................................ 24

Aufzeichnung starten ................................... 23

Belegung abfragen .......................................24

löschen ......................................................... 24

Standardeinstellungen ..........................................64

................................................. 77

82 GMC-I Messtechnik GmbH

Strommessung

Funktionsumfang

Hinweise ........................................................37

Symbole

Digitalanzeige

Drehschalterpositionen .................................14

Gerät ..............................................................15

..........................................37

................................................13

Temperaturmessung

mit Thermoelementen ..................................33

mit Widerstandsthermometern ....................34

tiME ....................................................................... 64

Übersicht

Parameter .....................................................61

Tasten und Anschlüsse ................................12

Vergleichsstelle .................................................... 33

Wartung

........................................................78

Gehäuse

WEEE-Kennzeichnung .......................................... 15

Werkseinstellungen .............................................. 64

Widerstandsmessung .......................................... 30

Zangenstromsensor ....................................... 40, 41

Zangenstromwandler ........................................... 42

Zuleitungswiderstand ........................................... 34

Stichwortverzeichnis

GMC-I Messtechnik GmbH 83

Erstellt in Deutschland Änderungen vorbehalten  Eine PDF-Version finden Sie im Internet

GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg •

Germany

Telefon+49 911 8602-111 Telefax +49 911 8602-777 E-Mail info@gossenmetrawatt.com www.gossenmetrawatt.com

Gossen Metrawatt M245A, METRACAL MC User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Sicherheitsmerkmale und -vorkehrungen

1.1 Bestimmungsgemäße Verwendung

1.2 Bedeutung der Gefahrensymbole

1.3 Bedeutung akustischer Warnungen

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

3 Inbetriebnahme

3.1 Batterien oder Akkus einsetzen

3.2 Einschalten Gerät manuell einschalten

3.3 Betriebsparameter setzen Einstellen von Uhrzeit und Datum

3.4 Ausschalten Gerät manuell ausschalten ➭ Drücken Sie die Taste ON / OFF | LIGHT so lange, bis die Anzeige

4 Bedienfunktionen

4.1 Wählen der Messfunktionen und Messbereiche

4.1.1 Automatische Messbereichswahl

4.1.2 Manuelle Messbereichswahl

4.1.3 Schnelle Messungen

4.2 Nullpunktkorrektur/Relativmessungen

4.3 Anzeige (LCD)

4.3.1 Messbereichsüberschreitung Messwert, Messeinheit, Stromart, Polarität

4.4 Messwertspeicherung „DATA“ (Auto-Hold / Compare)

4.4.1 Minimalwert- und Maximalwertspeicherung „MIN/MAX“

4.5 Messdatenaufzeichnung

5 Messungen

5.1 Umschaltung von Kalibrierfunktion auf Messfunktion Sofern eine Kalibrierfunktion aktiv ist, müssen Sie die Taste MEA­SURE / CAL | SETUP lange drücken, um in die Messfunktion zu

5.2 Spannungsmessung Hinweise zur Spannungsmessung

5.2.1 Gleichspannungsmessung V DC

5.2.2 Wechselspannungs- und Frequenzmessung V AC und Hz

5.4 Durchgangsprüfung

5.5 Diodenprüfung mit Konstantstrom 1 mA

5.6 Temperaturmessung

5.6.1 Messung mit Thermoelementen Temp TC

5.6.2 Messung mit Widerstandsthermometern

5.7 Kapazitätsmessung

5.8 Strommessung Hinweise zur Strommessung

5.8.1 Gleichstrommessung direkt A DC

5.8.2 Wechselstrom- und Frequenzmessung direkt mA AC und Hz

5.8.3 Gleichstrommessung mit Zangenstromsensor mA DC Wandlerausgang Spannung/Strom

5.8.4 Wechselstrommessung mit Zangenstromsensor A AC und Hz

5.8.5 Gleich- und Wechselstrommessung mit Zangenstromwandler mA DC, mA AC und Hz

6 Kalibrierfunktionen

6.1 Umschaltung von Messfunktion auf Kalibrierfunktion

6.2 Spannungsquelle [V]

6.3 Impuls-, Frequenzgenerator (positiver Rechteckimpuls) [Hz]

6.5 Temperaturgeber – Temperatur-Simulation [°C/°F]

6.5.2 Temperatursimulation von Thermoelementen – Temp TC-Stellung

6.6 Stromquelle und Stromsenke [mA] ➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion mA-

6.6.1 Stromsenke – Simulation eines Zweileiter-Transmitters

6.6.2 Stromquelle

6.7 Intervall- und Rampenfunktionen

6.7.1 Intervallverläufe – Funktion INT

6.7.2 Ausgabe als periodische Rampe – Funktion RAMP

6.7.3 Dualmode (gleichzeitig geben und messen)

7 Geräte- und Messparameter

7.1 Pfade zu den Parametern 7.2 Liste sämtlicher Parameter

7.3 Parameterabfragen – Menü InFo (als Laufschrift)

7.4 Parametereingaben – Menü SETUP

7.5 Standardeinstellungen (Werkseinstellungen, Defaulteinstellungen)

8 Schnittstellenbetrieb

8.1 Schnittstelle aktivieren

8.2 Schnittstellenparameter einstellen

9 Technische Daten

10 Wartung und Kalibrierung

10.1 Signalisierungen – Fehlermeldungen

10.2 Batterien

10.3 Sicherung Sicherung testen

10.4 Wartung Gehäuse

10.5 Rücknahme und umweltverträgliche Entsorgung

10.6 Rekalibrierung

10.7 Herstellergarantie

11 Zubehör

11.1 Allgemein

11.2 Technische Daten der Messleitungen (Lieferumfang Sicherheitskabelset KS29)

11.3 Netzteiladapter NA X-TRA (kein Lieferumfang)

11.4 Schnittstellenzubehör (kein Lieferumfang) Bidirektionaler Schnittstellenadapter USB X-TRA

12 Stichwortverzeichnis

5.1 Umschaltung von Kalibrierfunktion auf Messfunktion Sofern eine Kalibrierfunktion aktiv ist, müssen Sie die Taste MEASURE / CAL | SETUP lange drücken, um in die Messfunktion zu
