AT3-I I S

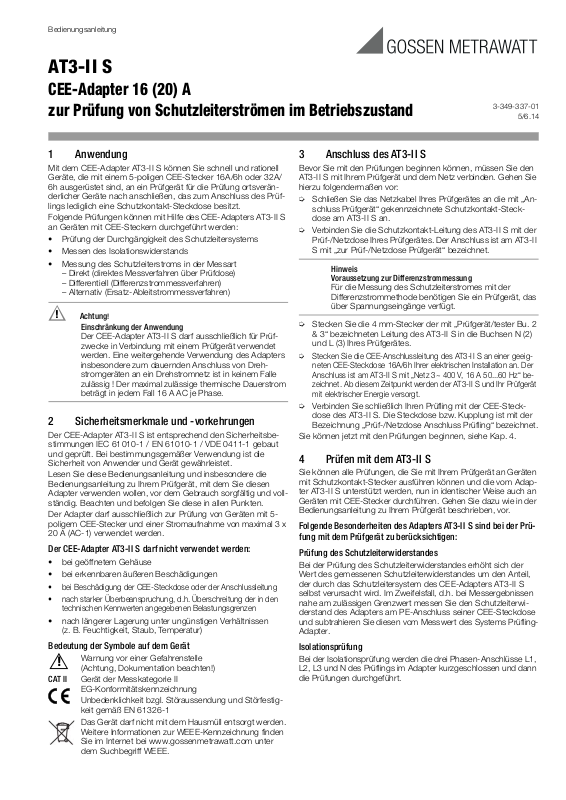

Gossen Metrawatt AT3-I I S Operating Instructions [de]

Bedienungsanleitung
Achtung!
!
Hinweis
!
AT3-I I S
CEE-Adapter 16 (20) A
zur Prüfung von Schutzleiterströmen im Betriebszustand

1 Anwendung

Folgende Prüfungen können mit Hilfe des CEE-Adapters AT3-I I S an Geräten mit CEE-Steckern durchgeführt werden:
• Prüfung der Durchgängigkeit des Schutzleitersystems
• Messen des Isolationswiderstands
• Messung des Schutzleiterstroms in der Messart – Direkt (direktes Messverfahren über Prüfdose) – Differentiell (Differenzstrommessverfahren) – Alternativ (Ersatz-Ableitstrommessverfahren)
Einschränkung der Anwendung Der CEE-Adapter AT3-I I S darf ausschließlich für Prüf­zwecke in Verbindung mit einem Prüfgerät verwendet werden. Eine weitergehende Verwendung des Adapters insbesondere zum dauernden Anschluss von Dreh­stromgeräten an ein Drehstromnetz ist in keinem Falle zulässig ! Der maximal zulässige thermische Dauerstrom beträgt in jedem Fall 16 A AC je Phase.

2 Sicherheitsmerkmale und -vorkehrungen

Der CEE-Adapter AT3-I I S ist entsprechend den Sicherheitsbe­stimmungen IEC 61 010-1 / EN 61 010-1 / VDE 0411-1 gebaut und geprüft. Bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät gewährleistet.
Lesen Sie diese Bedienungsanleitung und insbesondere die Bedienungsanleitung zu Ihrem Prüfgerät, mit dem Sie diesen Adapter verwenden wollen, vor dem Gebrauch sorgfältig und voll­ständig. Beachten und befolgen Sie diese in allen Punkten.
Der Adapter darf ausschließlich zur Prüfung von Geräten mit 5­poligem CEE-Stecker und einer Stromaufnahme von maximal 3 x 20 A (AC-1) verwendet werden.
Der CEE-Adapter AT3-I I S darf nicht verwendet werden:
• bei geöffnetem Gehäuse
• bei erkennbaren äußeren Beschädigungen
• bei Beschädigung der CEE-Steckdose oder der Anschlussleitung
• nach starker Überbeanspruchung, d.h. Überschreitung der in den technischen Kennwerten angegebenen Belastungsgrenzen
• nach längerer Lagerung unter ungünstigen Verhältnissen (z. B. Feuchtigkeit, Staub, Temperatur)
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten!)
CAT I I Gerät der Messkategorie II
EG-Konformitätskennzeichnung Unbedenklichkeit bzgl. Störaussendung und Störfestig­keit gemäß EN 61 326-1
Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE.

3 Anschluss des AT3-I I S

Bevor Sie mit den Prüfungen beginnen können, müssen Sie den AT3-I I S mit Ihrem Prüfgerät und dem Netz verbinden. Gehen Sie hierzu folgendermaßen vor:
➭ Schließen Sie das Netzkabel Ihres Prüfgerätes an die mit „An-
schluss Prüfgerät“ gekennzeichnete Schutzkontakt-Steck­dose am AT3-I I S an.
➭ Verbinden Sie die Schutzkontakt-Leitung des AT3-I I S mit der
Prüf-/Netzdose Ihres Prüfgerätes. Der Anschluss ist am AT3-I I S mit „zur Prüf-/Netzdose Prüfgerät“ bezeichnet.
Voraussetzung zur Differenzstrommessung Für die Messung des Schutzleiterstromes mit der Differenzstrommethode benötigen Sie ein Prüfgerät, das über Spannungseingänge verfügt.
➭ Stecken Sie die 4 mm-Stecker der mit „Prüfgerät/tester Bu. 2
& 3“ bezeichneten Leitung des AT3-I I S in die Buchsen N (2) und L (3) Ihres Prüfgerätes.
➭
Stecken Sie die CEE-Anschlussleitung des AT3-I I S an einer geeig­neten CEE-Steckdose 16A/6h Ihrer elektrischen Installation an. Der Anschluss ist am AT3-I I S mit „Netz 3~ 400 V, 16 A 50...60 Hz“ be­zeichnet. Ab diesem Zeitpunkt werden der AT3-I I S und Ihr Prüfgerät mit elektrischer Energie versorgt.
➭ Verbinden Sie schließlich Ihren Prüfling mit der CEE-Steck-
dose des AT3-I I S. Die Steckdose bzw. Kupplung ist mit der Bezeichnung „Prüf-/Netzdose Anschluss Prüfling“ bezeichnet.
Sie können jetzt mit den Prüfungen beginnen, siehe Kap. 4.

4 Prüfen mit dem AT3-I I S

Sie können alle Prüfungen, die Sie mit Ihrem Prüfgerät an Geräten mit Schutzkontakt-Stecker ausführen können und die vom Adap­ter AT3-I I S unterstützt werden, nun in identischer Weise auch an Geräten mit CEE-Stecker durchführen. Gehen Sie dazu wie in der Bedienungsanleitung zu Ihrem Prüfgerät beschrieben, vor.
Folgende Besonderheiten des Adapters AT3-I I S sind bei der Prü­fung mit dem Prüfgerät zu berücksichtigen:
Prüfung des Schutzleiterwiderstandes
Bei der Prüfung des Schutzleiterwiderstandes erhöht sich der Wert des gemessenen Schutzleiterwiderstandes um den Anteil, der durch das Schutzleitersystem des CEE-Adapters AT3-I I S selbst verursacht wird. Im Zweifelsfall, d.h. bei Messergebnissen nahe am zulässigen Grenzwert messen Sie den Schutzleiterwi­derstand des Adapters am PE-Anschluss seiner CEE-Steckdose und subtrahieren Sie diesen vom Messwert des Systems Prüfling­Adapter.
Isolationsprüfung
Bei der Isolationsprüfung werden die drei Phasen-Anschlüsse L1, L2, L3 und N des Prüflings im Adapter kurzgeschlossen und dann die Prüfungen durchgeführt.
3-349-337-01
5/6.14
AT3-I I S
Achtung!
!
Achtung!
!
Achtung!
!
Achtung!
!
CEE-Adapter 16 (20) A
zur Prüfung von Schutzleiterströmen im Betriebszustand
Differenzstrommessung
Bei einer 3-phasigen Differenzstrommessung wird der resultie­rende Differenzstrom als Spannungswert über die Prüfleitung an das Prüfgerät (Buchsen N (2) und L (3)) übertragen und von die­sem erfasst.
– bei automatischer Prüfung nach Norm
➭ Rufen Sie das normenspezifische Setup auf.
➭
Wählen Sie dort „Ablauf“ und deaktivieren Sie die Autoprüfmethode.
Während der Prüfung nach Norm erscheint daraufhin ein Menü mit der Auswahl zwischen Ersatzableitstrom und Differenzstrom.
➭ Wählen Sie „Differenzstrom“. Die Netzspannung wird über den AT3-I I S auf den Prüfling
geschaltet. Der Differenzstrom des Prüflings wird gemessen und gleichzeitig kann die Funktion des Prüflings getestet werden.
Funktionsprüfung
Vor Ausführen der Funktionsprüfung und aller Prüfungen, zu denen
der Prüfling mit Netzspannung versorgt werden und in Betrieb gesetzt werden muss, ist unbedingt nachzuweisen, dass im Prüf­ling keine Kurzschlüsse innerhalb der Phasen L1, L2, L3 und dem Neutralleiter N vorliegen! Eine Nichtbeachtung kann zur Beschädi­gung oder Zerstörung der Adapters AT3-I I S und ggf. Ihres Prüf­lings führen !
Im Rahmen der Funktionsprüfung lassen sich mit dem Adapter AT3-I I S die Werte der Leistungs- und Stromaufnahme des Prüflings NICHT ermitteln. Die angezeigten Werte beziehen sich auf die Leistungsaufnahme des Adapters AT3-I I S.
Zur Inbetriebnahme Ihres Prüflings starten Sie unbedingt zuerst die Prüfung an Ihrem Prüfgerät (orange Lampe am AT3-I I S leuchtet) und schalten erst dann Ihren Prüfling ein! Eine Nichtbeachtung dieser Reihenfolge kann bei extremen Anlaufströmen Ihres Prüf­lings zu einer Beschädigung oder Zerstörung des Adapters AT3-I I S führen!
Unterbrechung der Schutzeinrichtungen – max. Stromauf­nahme
Sobald die orange-farbene Signallampe am AT3-I I S leuchtet, sind die Anschlüsse der speisenden Netz­Steckdose ohne Sicherung oder andersartiges Schutz­element mit der Prüf-/Netzdose bzw. Kupplung des Ad­apters AT3-I I S verbunden. Achten Sie darauf, dass Sie an dieser Steckdose bzw. Kupplung ausschließlich Ge­räte anschließen, die für Drehstrom mit einer Stromauf­nahme von max. 3 x 20 A (AC-1) ausgelegt sind.
Prüfung auf Kurzschluss beim Prüfling Ein Kurzschluss zweier oder aller drei Phasen im Prüfling kann durch das Prüfgerät nicht vor der Differenzstrom-Prü­fung festgestellt werden! In solch einem Fall kann beim Durchführen dieser Prüfung der Adapter AT3-I I S durch den auftretenden Stromstoß erheblich beschädigt werden!
Stellen Sie daher vor Anschluss eines Gerätes an den AT3-I I S durch Prüfung z. B. mit einem Durchgangsprüfer sicher, dass kein Kurzschluss zwischen den Phasen des Prüflings vorliegt!

5 Technische Kennwerte

Elektrische Sicherheit
Schutzklasse Arbeitsspannung 300 V Prüfspannung 2,2 kV Strombelastbarkeit Eigen-Anschlussleistung
„Netz aktiv“ 7 VA, cos 0.4 Messkategorie I I Verschmutzungsgrad 2 EMV EN 61 326-1
Differenzstrom
Messbereich 0,08 mA ... 10,0 mA AC Eigenabweichung 4 % v.M. 40 A Betriebsmess-
abweichung 6 % v.M. 60 A
Mechanischer Aufbau
Schutzart Gehäuse IP40, Anschlüsse IP20 Tabellenauszug zur Bedeutung des IP-Codes
Abmessungen L x B x H: 290 mm x 120 mm x 105 mm
Gewicht 2,4 kg
Phasenrichtiger Anschluss beim Prüfling Achten Sie insbesondere nach einer Reparatur von Drehstromgeräten oder dem Neuanschluss eines CEE­Steckers an solche Geräte darauf, dass die Phasen in der richtigen Reihenfolge angeschlossen sind.
Reihenfolge der Prüfung – Problem Anlaufströme – Beginn der Prüfung
Zur Inbetriebnahme Ihres Prüflings starten Sie unbedingt zuerst die Prüfung an Ihrem Prüfgerät (orange Lampe am AT3-I I S leuchtet) und schalten Sie erst dann Ihren Prüf­ling ein!
– Ende der Prüfung
Schalten Sie unbedingt zunächst den Prüfling aus und beenden Sie dann die Prüfung an Ihrem Prüfgerät. Eine Nichtbeachtung dieser Reihenfolge kann bei extre­men Anlaufströmen Ihres Prüflings oder bei Induktivitäten im Stromkreis eine Beschädigung oder Zerstörung des Adapters AT3-I I S zur Folge haben!
I nach IEC 61 010-1/EN 61010-1/VDE 0411-1
16 A/6 h Drehstrom, 20 A (AC-1) KB 10 min
IP XY
(1. Ziffer X)
Schutz gegen Eindringen von
festen Fremdkörpern
2 12,5 mm 4 1,0 mm
(ohne Leitungen und Tüllen)
IP XY
(2. Ziffer Y)
0 nicht geschützt 0 nicht geschützt
Schutz gegen Eindringen
von Wasser
Erstellt in Deutschland Änderungen vorbehalten Eine PDF-Version finden Sie im Internet
GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg •
Germany
Telefon+49 911 8602-111 Telefax +49 911 8602-777 E-Mail info@gossenmetrawatt.com www.gossenmetrawatt.com
