WT681 635514 WT681 VERSION 1

1 Vue extérieure

NOMENCLATURE

PIECES DETACHEES

Caractéristiques :

GORENJE : WT 681

TYPE : SP 600/110

SECHE LINGE A EVACUATION

Capacité : 5 kg

Programmation à minuterie : 130 mins

Bouton de sélection de température

40° - 60°C

Cycle spécial d'aération : 10 mins

Livré avec une gaine d'évacuation

DIMENSIONS Déballé :

H 85cm x L 60cm x P 60cm

Poids : 33 kg

DIMENSIONS Emballé :

H 89cm x L 64cm x P 66cm

Poids : 35 kg

Le 15/10/2002

WT681 635514 WT681 VERSION 1

2 Vue éclatée 1

Références pièces :

Rep DESIGNATION CODE Rep DESIGNATION CODE

1 BARRE DE RENFORT DE TOP 03010703 11 DISQUE ANTI-RETOUR MANETTE P 03010806
2 BARRE DE RENFORT DE TOP 03060152 12 PANNEAU AVANT 03060133
3 TOP 03011139 13 TRAPPE DE FOND DE CARROSSERI 03060090
4 BANDEAU WT681-635514V1 03060301 14 KIT DE PIEDS VENTOUSE 03060068
5 FACADE DROITE DE BANDEAU 03060302 15 PIED REGLABLE 03060263
6 CAPOT DE LAMPE 03011134 16 FOND DE CARROSSERIE 03060274
7 TOUCHE 03011132 17 CARROSSERIE SORTIE DIAM 80MM 03060113
8 SUPPORT TOUCHE 03011144 18 BOUCHON OBTURATEUR DIAM120 03060273
9 REPERE DE PROGRAMME 03010728 19 PANNEAU ARRIERE 03060139

10 ENS MANETTE MINUTERIE 03060297 20 KIT D'EVACUATION 03060017

WT681 635514 WT681 VERSION 1

3 Vue éclatée 2

Références pièces :

Rep DESIGNATION CODE Rep DESIGNATION CODE

1 FILTRE A PELUCHES 03060117 7 GACHE DE PORTE 03060120
2 ENSEMBLE CHARNIERE 03010581 8 JOINT DE HUBLOT CREUX 03060288
3 ENCADREMENT DE PORTE 03060123 9 DOIGT DE MISE EN ROUTE 03060119
4 OBTURATEUR 03060233 10 JOINT DE PORTE 03060111
5 CROCHET DE PORTE 03060121 11 PORTE CPLTE BLANCHE 03060290
6 HUBLOT 03060287

WT681 635514 WT681 VERSION 1

4 Vue éclatée 3

Références pièces :

Rep DESIGNATION CODE Rep DESIGNATION CODE

1 CABLE D'ALIMENTATION 03060269 11 JOINT DE DOUILLE DE LAMPE 03060132
2 ENSEMBLE CABLAGE 03060107 12 AMPOULE 03060105
3 SERRE CABLE 03010110 13 DOUILLE 03060268
4 MINUTERIE EATON ZBN8368 03060080 14 SUPPORT DE SECURITE 03060134
5 SUPPORT DE PROGRAMMATEUR 03060067 15 SECURITE DE PORTE 03060136
6 VOYANT 03060087 16 MOTEUR + CONDENSATEUR 03060095
7 SELECTEUR 03010421 17 THERMOSTAT 40øC 03060009
8 SUPPORT TOUCHE 03011144 18 THERMOSTAT 130ø/150ø 03060075
9 SUPPORT DE LAMPE 03060131 19 RESISTANCE 03060143

10 HUBLOT DE LAMPE 03060125 20 BRIDE 03060106

WT681 635514 WT681 VERSION 1

5 Vue éclatée 4

Références pièces :

Rep DESIGNATION CODE Rep DESIGNATION CODE

1 TAMBOUR 03060137 9 JOINT DE RECYCLEUR 03060128
2 COURROIE 03060093 10 RECYCLEUR D'AIR INFERIEUR 03060129
3 AUBE DE TAMBOUR 03060091 11 RESSORT DE TENSION 03060275
4 FACADE DE RECYCLEUR 03060135 12 SUPPORT DE TENDEUR 03060034
5 JOINT FEUTRE AVANT RECYCLEUR 03060207 13 GOUPILLE 03060033
6 FIXATION FEUTRE 03060130 14 CONDUIT VENTILATION DIAM 110M 03060299
7 FILTRE DE RECLYCLEUR 03060234 15 TENDEUR 03060098
8 RECYCLEUR D'AIR DE HUBLOT 03060286

WT681 635514 WT681 VERSION 1

6 Vue éclatée 5

Références pièces :

Rep DESIGNATION CODE Rep DESIGNATION CODE

1 CACHE RESISTANCE 03060260 7 ROULEMENT 03060051
2 BLOC DE VENTILATION 03060102 8 BOITIER DE ROULEMENT 03060052
3 FEUTRE ARRIERE 03060037 9 SUPPORT ROULEMENT 03060050
4 AXE DE ROULEMENT 03060054 10 CACHE DE BLOC DE VENTILATION 03060300
5 RESSORT 03060053 11 TURBINE 03060236
6 CLIPS 03060055 12 CACHE POULIE 03060049

WT681 635514 WT681 VERSION 1

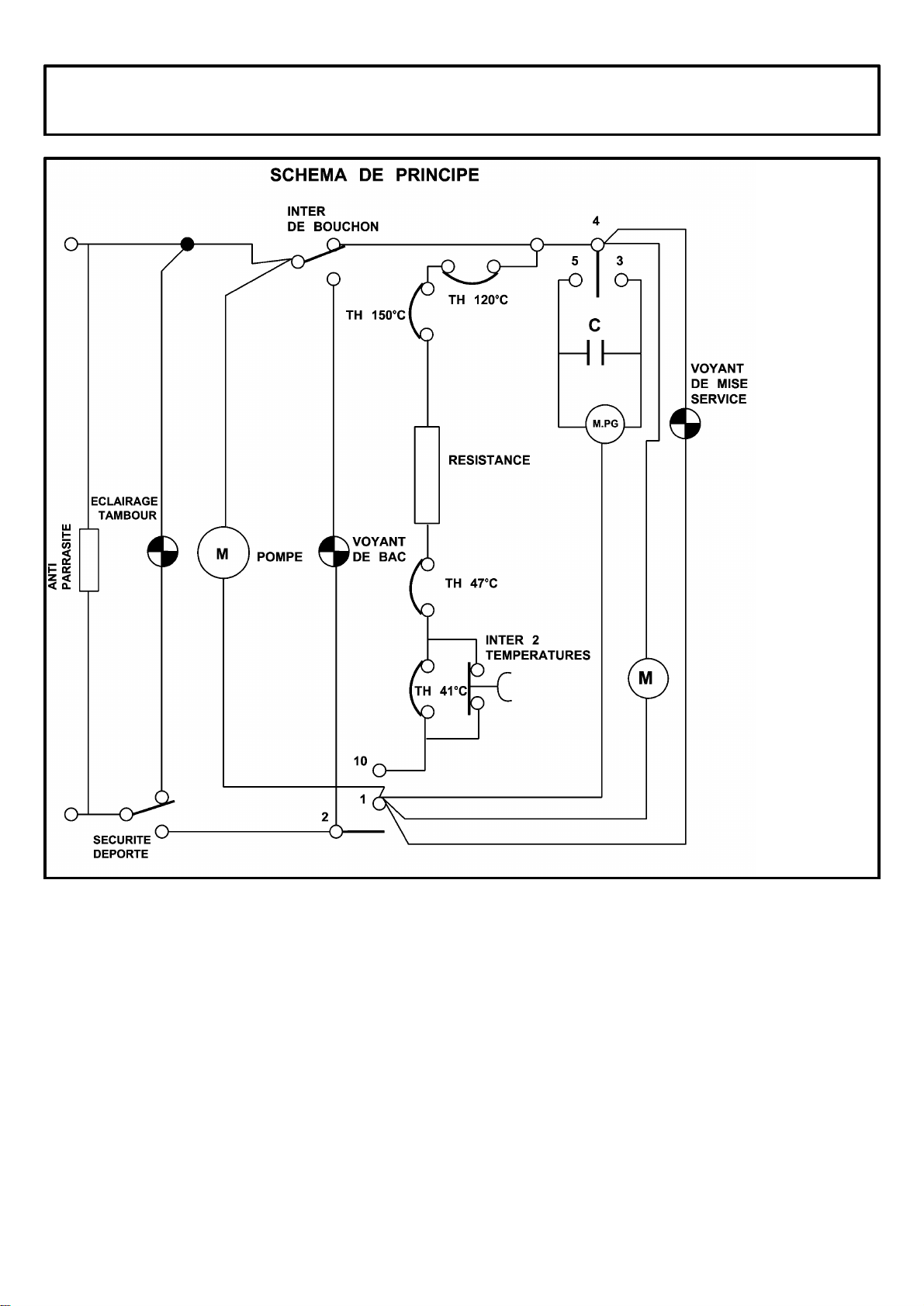

7 Schéma de principe

WT681 635514 WT681 VERSION 1

8 Schéma de câblage

WT681 635514 WT681 VERSION 1

9 Diagramme
