Page 1

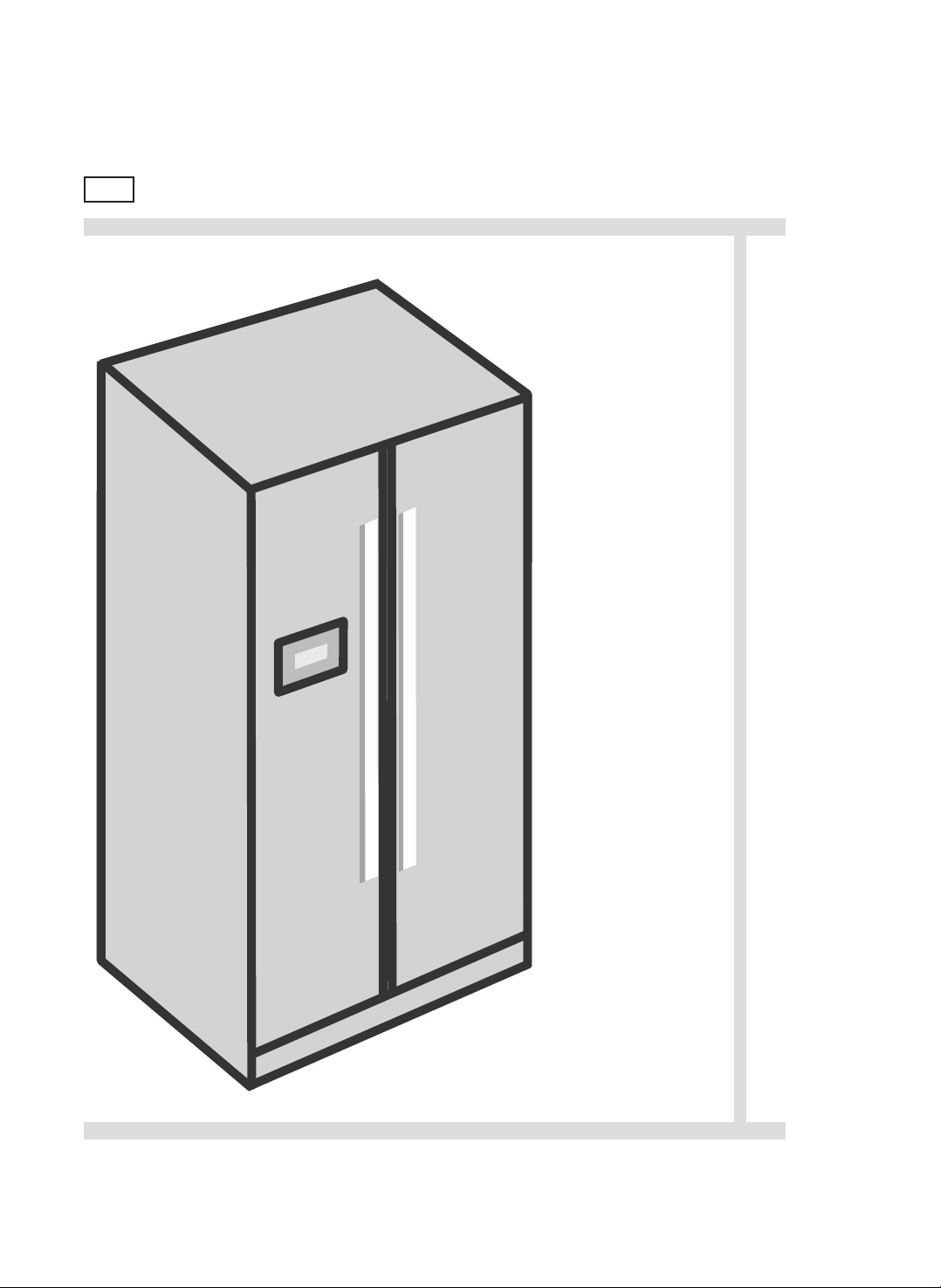

Bedienungsanleitung

Kühl-/ Gefrierschrank

Code : X628-27

Page 2

Entsorgung von gebrauchten elektrischen & elektronischen Geräten

Die Bedeutung des Symbols auf dem Produkt, das Zubehör oder der Verpackung weist darauf hin, dass dieses Produkt nicht zusammen mit dem normalen Hausmüll entsorgt werden

darf. Bitte entsorgen Sie diese Ausrüstung an der zuständigen Sammelstelle für das Recycling von elektrischen und elektronischen Abfällen. In der Europäischen Union und in weiteren Europäischen Ländern stehen Systeme zur getrennten Sammlung von gebrauchten Elektrischen und elektronischen Produkten zur Verfügung. Durch die Gewährleistung der ordnungsgemäßen Entsorgung dieses Produktes tragen Sie zur Verhinderung der potentiellen Risiken für die Umwelt und die menschliche Gesundheit bei, die sonst durch die ungeeignete Entsorgung dieses Produktes gefährdet werden könnten. Die Wiederverwertung von Materialien trägt zur Konservierung der natürlichen Ressourcen bei. Deshalb, werfen Sie bitte keine alten elektrischen und elektronischen Ausrüstungen in den Hausmüll. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder vom Geschäft wo Sie dieses Produkt erworben haben.

RoHS (Directive 2011/65/EU) Compliant

This product is environmentally sound and sustainable free from Pb, Cd, Cr+6, Hg, PBBs and PBDEs restricted in accordance with the Directive.

RAUMTEMPERATUR BEOBACHTEN

Dieser Kühlschrank wurde entworfen um bei Raumtemperaturen die für diese Kategorie bestimmt wurden, die auf dem Typenschild angegeben wird.

Klimatische

Kategorie

SN +10°C bis +32°C

N +16°C bis +32°C

ST +16°C bis +38°C

T +16°C bis +43°C

HINWEIS

Die Interne Temperatur kann durch einige Faktoren beeinträchtigt werden, wie z.B. vom Standort des Kühlschranks, von der Umgebungstemperatur und von der

Häugkeit der Türöffnung.

der Umgebungstemperatur von…bis

SICHERHEITSWARNUNG

(gilt nur für Modelle mit R-600a Kühlmittel)

Dieses Gerät enthält eine bestimmte Menge an Isobutan-Kältemittel (R600a), ein Erdgas mit hoher Umweltvereinbarkeit, das allerdings

brennbar ist. Beim Transport und bei der Installation des Gerätes sollte darauf geachtet werden, dass keine Teile der Kühlkreislaufs beschädigt werden. Kältemittel, das aus den Rohren spritzt, könnte anzünden oder Augenverletzung verursachen. Wenn ein Leck entdeckt wird, vermeiden Sie offene Flammen oder potentiellen Zündquellen und Lüften Sie das Zimmer, in dem der Apparat steht, für mehrere Minuten.

• Um die Bildung einer brennbaren Gas-Luftmischung, im

Falle eines Lecks im Kühlkreislauf, zu vermeiden, hängt

die Zimmergröße in dem sich das Gerät bendet vom der

Menge des gebrauchten Kältemittels ab. Der Raum muss 1m³ Größe für jede 8g des R600a Kältemittels im Gerät entsprechen. Die Menge des Kältemittels wird auf dem Typenschild im Inneren des Gerätes angezeigt.

• Stellen Sie nie einen Kühlschrank auf, welches

irgendwelche Beschädigung aufweist. Konsultieren Sie im Zweifelsfalle Ihren Händler.

Inhaltsverzeichnis

Zur Sicherheit aufbewahren ...................................... 1~2

Installationsanleitungen ................................................. 3

Vor der Inbetriebnahme … ............................................ 3

Bedienungstafel ............................................................. 4

Temperatureinstellung ................................................... 5

Verwendung der Innenteile........................................ 6~7

Pege & Reinigung .................................................... 8~9

Bevor Sie mit dem Kundenservice Kontakt

aufnehmen................................................................... 10

Stimmt etwas nicht?

Keine Sorge. Hier nden Sie die Lösung..................... 11

Vorbereitung der .......................................................... 12

Falls der Kühlschrank während der Installation nicht durch die Tür passen sollte, dann gehen Sie

folgendermaßen vor. ................................................... 13

Kühlschrank waagerecht aufstellen &

Türumstellung (falls erforderlich.) .......................... 14~15

Page 3

Zur Sicherheit aufbewahren!

Lesen Sie diese Sicherheitshinweise gründlich und sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bitte bewahren Sie dieses Benutzerhandbuch als künftige Referenz auf.

Indiziert die potenzielle Gefahr einer schweren Verletzung oder Todes.

WARNING

Indiziert die potenzielle Gefahr einer Verletzung oder Sachschadens .

CAUTION

Weitere Zeichen

NICHT entfernen oder auseinander nehmen! Stellen Sie sicher, dass der Strom abgeschaltet ist

(Steckdose/Stromversorgung)! Nicht, Bitte NICHT…

Zur Sicherheit aufbewahren und befolgen!

Erdung sicherstellen. Überprüfen Sie ob Ihre Wandsteckdose geerdet ist.

●

Es besteht die Gefahr eines elektrischen

Schlages.

Niemals am Netzkabel ziehen, sondern nur am Netzstecker, um das Gerät vom Stromnetz zu trennen. Den Stecker immer fest anfassen.

Lassen Sie das Netzkabel aus der Steckdose nach unten gerichtet sein.

●

Wenn das Netzkabel nach oben gerichtet ist,

kann es leicht verbogen werden und einen elektrischen Schlag oder Feuer verursachen.

Installieren Sie nie den Kühlschrank auf nassem Fußboden oder an einem sehr feuchten Ort.

●

Die elektrische Isolierung wird dadurch

geschwächt und es besteht die Gefahr eines elektrischen Schlages.

Achtung

1. Falls das Stromkabel beschädigt ist, ist es zur Vermeidung

von Schäden oder Gefahren stets vom Hersteller, seinem

Kundendienst oder einer entsprechend qualizierten

Person auszutauschen.

2. Dieses Gerät ist nicht vorgesehen für den Gebrauch von

Personen (inklusive Kinder) mit reduzierten physischen, sinnlichen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen, außer sie wurden explizit durch eine verantwortliche Person geschult oder instruiert betreffend dem Gebrauch des Gerätes für ihre Sicherheit.

WARNUNG

Lassen Sie niemals das Netzkabel vom Kühlschrank oder von einem anderen (schweren) Gegenstand gequetscht werden Biegen Sie nie das Netzkabel übermäßig.

●

Wenn das Netzkabel beschädigt oder

ausschert ist, dann kann es Brand- und Stromschlaggefahr verursachen.

Schließen Sie niemals mehrere Geräte an dieselbe Wandsteckdose (Steckdose) an.

●

Dies könnte zur Überhitzung und/oder zu einem

Feuer führen. Verwenden Sie eine exklusive Erdungssteckdose für den Kühlschrank.

Fassen Sie nie das Netzkabel oder den Netzstecker mit nassen Händen an.

●

Es besteht die Gefahr eines Feuers, eines

elektrischen Schlages oder schwerer Verletzungen.

Das Netzkabel darf nie Heizgeräte berühren oder über Heizgeräte geführt werden.

●

Das Netzkabel könnte dadurch beschädigt

werden, und somit zum Risiko eines elektrischen Schlages führen.

Überprüfen Sie ob das Kabel richtig mit der Wandsteckdose verbunden ist.

●

Die elektrische Isolierung wird dadurch

geschwächt und es besteht die Gefahr eines elektrischen Schlages.

Gießen oder spritzen Sie niemals Wasser in den Kühlschrank (sowohl innen und außen).

●

Die elektrische Isolierung wird dadurch

geschwächt und es besteht die Gefahr eines elektrischen Schlages.

Stellen Sie keine Behälter die Wasser oder Flüssigkeit enthalten auf den Kühlschrank

●

Das Wasser könnte in den Kühlschrank

verschüttet werden und einen elektrischen Schock oder Schaden verursachen.

Kindern dürfen sich nicht auf der Tür des Kühlschranks hängen.

●

Der Kühlschrank könnte fallen und sie

verletzen.

Die Abteilungsregale/-fache nicht verschieben oder entfernen solange sich Lebensmittel und Behälter

drauf benden.

●

Harte Behälter (aus Glas, Metall usw.) könnten

fallen und Sie verletzen, oder die Glasregale oder Innenteile zerbrechen.

Page 4

Reparieren, demontieren oder bauen Sie nie den Kühlschrank selbst um.

●

Es besteht die Gefahr von Verletzungen oder

Schäden am Kühlschrank. Es wird empfohlen,

dass jeder Service von einer qualizierten Person

durchgeführt wird.

Der Eiswürfelbereiter im Tiefkühlschrank kann nur durch den Hersteller oder den Kundenservice ersetzt werden.

Wenn die Gefrierfachtür offen ist, nicht den Ausgabehebel drücken

Bewahren Sie kein brennbares Gas oder Flüssigkeit im Kühlschrank.

Verwenden Sie niemals brennbares Gas, Benzol, Verdünnungsmittel, Benzin, Spray usw. in der nahe dem Kühlschrank

●

Es besteht die Gefahr von Feuer, Explosion,

Personenschäden oder Sachschäden.

Falls ein Gasaustritt neben dem Kühlschrank

oder in der Küche stattnden sollte, sofort Lüften,

ohne den Netzstecker oder den Kühlschrank zu berühren.

Bewahren Sie keine Medikamente oder akademische Forschungsproben die eine strenge Temperaturkontrolle erfordern, im Kühlschrank.

Stecken Sie niemals Finger oder Hände in die Unterseite des Kühlschranks, insbesondere, in die Unterseite der Rückseite des Geräts.

●

Sie könnten durch scharfe Kanten oder Metallteile

verletzt werden oder einen elektrischen Schlag bekommen.

Wechseln Sie nie eine Sicherung oder LED-Lampe selbst aus. Rufen Sie den Kundenservice zum Auswechseln an.

Wenn das Netzkabel Schäden oder Risse aufweist, kontaktieren Sie umgehend den Kundenservice.

Wenn sie ihren alten Kühlschrank loswerden, entfernen Sie zuerst die Tür-Verpackungen.

●

Kinder könnten in einem verlassenen Kühlschrank

gefangen oder erstickt werden.

Es ist sehr gefährlich den Kühlschrank sogar einen Tag ohne Aufsicht zu lassen.

Halten Sie Belüftungsöffnungen der Geräts, im Innenraum oder in dessen eingebauten Struktur, frei von Blockierungen.

Verwenden Sie keine mechanische Geräte oder andere Mittel zur Beschleunigung des Auftauungsprozesses.

Nur an eine Trinkwasserversorgung anschließen.

VORSICHT

Ziehen sie den Netzstecker des Kühlschranks wenn er über längere Zeit nicht benutzt wird.

Berühren Sie niemals Lebensmittel oder Behälter im Gefrierfach, insbesondere, wenn sie aus Metall sind, wenn Sie nasse Hände haben.

●

Dies könnte Frostbeulen oder Erfrierungen

verursachen.

Essen Sie niemals verfaulte oder vergammelte Lebensmittel.

●

Lebensmittel die lange im Kühlschrank aufbewahrt

werden, könnten zerfallen und vergammeln.

Legen Sie niemals Flaschen und Behälter aus Glas in das Gefrierfach.

●

Glas Behälter und Flaschen können zerbrechen und

Verletzungen verursachen.

Beim bewegen des Kühlschranks (horizontal oder vertikal), sind mehr als 2 Personen erforderlich, um ihn zu tragen. (Einer um die hinteren Griffe zu halten, und der anderer, um den unteren Halter zu halten. ) Wenn andere Teile gehalten werden, könnte es gefährlich werden, denn das Gerät könnte ausrutschen.

Stellen Sie sicher, dass die Räder nach Oben gehoben werden, bevor der Kühlschrank bewegt wird.

●

Die Räder könnten den Fußboden zerkratzen oder

beschädigen. Wenn Sie den Kühlschrank in einer großen Entfernung bewegen, vergessen Sie nicht die Innenteile mit Klebeband gut zu befestigen. Ansonsten, könnten die Innenteile verrutschen und gegenseitig zerbrechen.

Verwenden Sie keine elektrischen Geräte im inneren der LebensmittelAufbewahrungsabteilungen des Geräts.

Page 5

Installationsanleitungen

✽

Lesen Sie diese Sicherheitsanweisungen sorgfältig

durch, bevor sie das Gerät benutzen und befolgen sie Vorsichtsmaßnahmen zu ihrer Sicherheit.

Vor der Inbetriebnahme …

* Räumen Sie nach der Montage und Einstellung der Gerätetür

alle Ablagen wieder in das Geräteinnere ein und montieren Sie den Türgriff.

Vorsichtsmaßnahmen bei der Installation und beim Stromanschluss

■

Um Feuer, elektrischen Schlag oder Auslaufen zu vermeiden.

❶

Installieren Sie niemals den Kühlschrank auf nassem

Boden oder an Stellen wo sich leicht Wasser ansammeln könnte.

❷

Vor dem Stromanschluss, folgendes überprüfen.

• Schließen Sie den Netzstecker ausschließlich an eine

geerdete Wandsteckdose an (geerdete Stromleitung).

• Schließen Sie niemals den Kühlschrank und weitere

Geräte an dieselbe Wandsteckdose (Steckdose) an.

❸

Verwenden Sie kein Adapter- oder Verlängerungskabel.

❹

Lassen Sie niemals das Netzkabel vom Kühlschrank oder

von einem anderen (schweren) Gegenstand gequetscht werden.

※

Wenn Sie nach dem Anschluss der Kühlschranks an die Stromversorgung ein merkwürdiges Geräusch hören oder starken chemischen Geruch oder Rauch usw. feststellen sollten, dann ziehen Sie sofort den Stecker raus und kontaktieren Sie den Kundenservice.

※

Warten Sie ca. 5 Minuten bis Sie den Kühlschrank erneut an der Stromversorgung anschließen, um jegliche Schäden am Kompressor und den elektrischen Geräten des Kühlschranks zu vermeiden.

※

Warten Sie 2-3 Stunden nach dem ersten Anschluss an die Stromversorgung, bis der Innenraum kalt genug wird, und dann können Sie die Lebensmittel im Kühlschrank aufbewahren. (Es könnte ein komischer Geruch von Plastikteilen nach der ersten Inbetriebnahme festgestellt werden. Der Geruch vergeht während der Kühlschrank in Betrieb ist und die Türen öffnen und schließen).

■

Einräumen der Ablagen in das Gefriergerät

■

Montage der Türgriffe

Bemerkung : Montieren Sie beide Türgriffe auf dieselbe Weise.

• Setzen Sie einen Türgriff auf die Führungen der Kühlschranktür

auf. Die Schrauben müssen gegen die Mitte des Kühlschranks gerichtet sein.

Verwendete Vorsichtsmaßnahmen

■

Um Verletzungen, Feuer, elektrischen Schlag usw. zu

vermeiden, lesen Sie bitte dieses Benutzerhandbuch sorgfältig vor der Benutzung durch und bewahren Sie es als künftige Referenz auf.

■

Zubehör

Eier-/Butterfach Benutzerhandbuch

• Schrauben Sie beide Schrauben mit dem beigelegten

Sechskant-Schraubenzieher fest (im Uhrzeigersinn).

• Wiederholen Sie das Verfahren mit dem anderen Türgriff.

Page 6

Bedienungstafel

1. Taste FREEZER Auswahltaste der Temperatur im Gefrierfach.

2. Zeigt die Taste "Lock" an.

3. Taste FRIDGE Auswahltaste der Temperatur im Kühlfach.

4. Taste LOCK (Hold 3 Seconds) Sperrtaste der Bedienungstafel

Taste drücken um eine zufällige Änderung der Einstellung zu vermeiden. Zur Freigabe der Taste, länger als 3 Sekunden drücken. Die Anzeige erlischt.

HINWEIS

●

Das Licht im Innenraum des Kühlschranks geht aus, wenn die Türen länger als 10 Minuten offen stehen.

●

Wenn entweder die Tür des Kühlschranks oder des Tiefkühlschranks länger als eine Minute offen stehen, dann lauten ein Alarm für 5 Minuten, in einem Zeitabstand von 1 Minute.

●

Funktion "Anzeige Aus"

- Damit Energie gespart wird, schaltet sich die Displaybeleuchtung 20 Sekunden nach dem Schließen der Gerätetür ab.

- Die Displaybeleuchtung schaltet sich jedes Mal ein, wenn die Tür geöffnet oder eine beliebige Taste gedrückt wird.

- In der Funktion "Anzeige Aus" die Anzeige kehrt zum normalen Modus zurück, sobald der Benutzer eine Tür öffnet oder eine Taste betätigt.

●

Funktion "System Aus" (Abschaltfunktion)

- Sie können das Geräte ohne abziehen des Steckers ausschalten, vor allem im Urlaub.

- Das gleichzeitige drücken der Tasten FREEZER und FRIDGE für 5 Sekunden, wird das Gerät abschalten.

- Im Modus "System Aus" werden die Anzeigen des Tiefkühlschranks und des Kühlschranks "-- --" anzeigen. Alle weiteren LED-Anzeigen gehen aus, und Ihr Geräts wird angehalten. Umgekehrt, das gleichzeitige drücken der Tasten FREEZER und FRIDGE für 5 Sekunden, wird das Gerät wieder einschalten.

Page 7

Temperatureinstellung

✽

Wenn der Kühlschrank zum ersten Mal in Betrieb gesetzt

wird, dann ist der Temperatur-Modus auf [Mittel] eingestellt.

Gefrierfach

Die Taste drücken, und die Temperatureinstellung ändert sich, wie angezeigt.

>>> Aufeinander folgende Temperatureinstellung <<<

Schnelleres Einfrieren...

Wenn Sie das Einfrieren beschleunigen möchten, drücken Sie die Taste solange, bis die LED-Anzeige ' ' aueuchtet. Um die Taste freizugeben, drücken Sie die Taste noch einmal.

Kühlfach

Die Taste ändert sich, wie angezeigt.

Wenn Sie die Kühlung beschleunigen möchten, drücken Sie die Taste solange, bis die LED-Anzeige ' ' aueuchtet. Um die Taste freizugeben, drücken Sie die Taste noch einmal.

>>> Aufeinander folgende Temperatureinstellung <<<

drücken, und die Temperatureinstellung

Schnellere Abkühlung oder Kühlung

Achtung

Speisen im Kühlschrank können einfrieren wenn die Raumtemperatur des Kühlschranks unter 5°C fällt.

Page 8

Verwendung der Innenteile

※

Diese Bedienungsanleitung bezieht sich auf verschiedene Modelle.

Die einzelnen Ausstattungsmerkmale sind modellabhängig.

1. Türablagen des Gefrierschranks (2 Stern **)

zur kurzfristigen Lagerung von

Lebensmittel und Eis.

2. Türablagen des Gefrierschranks

zur Aufbewahrung von gefrorenen

Lebensmitteln.

3. Gefrierschrank-Regal

zur Aufbewahrung von gefrorenen

Lebensmitteln, wie Fleisch, Fisch, Eis usw.

4. Gefriertruhe

Gefriertruhe zur Aufbewahrung

von Fisch oder Fleisch über einen längeren Zeitraum.

5. Eiswürfelbox

6. Xpress Dosenkühler

zur Aufbewahrung von Getränken

(Schnellkühl-Abteilung)

7. Kühlschrank Regal

zur Aufbewahrung von herkömmlichen

Lebensmitteln.

8. Eierdose

Stellen Sie die Eierdose an einen

beliebigen Platz im Kühlschrank. (Nicht für die Lagerung von Eiswürfeln verwenden und nicht in das Gefrierfach stellen.)

Achtung

●Berühren oder halten Sie keine Lebensmittel (Behälter) mit nassen Händen im Gefrierfach.

☞

Es besteht die Gefahr von Frostbeulen (Erfrierungen).

●Bewahren Sie keine Medikamente oder akademische Forschungsproben usw. im Kühlschrank.

●Bewahren Sie kein Gemüse im Gefrierfach auf, denn sie könnten einfrieren.

9. Gemüsefach

10. Früchtefach

11. Multi Plus Zone

12. Getränkeregal

zur Aufbewahrung von gekühlten

Lebensmitteln.

Milch, Saft, Bieraschen, usw.

Page 9

Tipps zur Aufbewahrung von Lebensmitteln

Lebensmittel vor der Aufbewahrung waschen.

Trennen und Teilen Sie die Lebensmittel in kleineren Teilen.

Bewahren Sie wässrige Lebensmittel oder Lebensmittel mit einem hohen Feuchtigkeitsgehalt auf der Vorderseite der Regale (in der Nähe der Tür auf der Innenseite).

●

Wenn sie zu nah am kalten Luftweg

aufbewahrt werden, könnten sie einfrieren.

Warme oder heiße Lebensmittel sollten vor der Aufbewahrung genügend abgekühlt werden, um den Energieverbrauch zu reduzieren und die Leistungsfähigkeit der Kühlung zu steigern.

Vorsicht bei der Aufbewahrung von tropischen Früchten, wie Bananen, Ananas, Tomaten usw., denn sie könnten in niedrigen Temperaturen verderben.

Halten Sie so viel Platz wie möglich zwischen den Lebensmitteln. Wenn sie zu eng zusammen stehen/liegen, dann wird die Zirkulation der Luft verhindert und somit die Kühlleistung geschwächt.

Vergessen Sie niemals die Lebensmittel abzudecken oder in Folie zu wickeln, um Gerüche zu verhindern.

Page 10

Pege & Reinigung

❷

❶

❸❸

※

Die einzelnen Ausstattungsmerkmale sind Modell abhängig.

❶

Gefrierfach & Kühlschrank Fächer

●

Beide Ende halten und ziehen.

Stellen

Sie sicher,

dass der Netzstecker gezogen ist!

❶

❸

Gemüsefach & Früchtefach

●

Nach vorne ziehen und etwas anheben, um es zu

entnehmen.

❷

Gefrierschrank & Kühlschrank Regale

●

Türen ganz öffnen, und die Regale nach vorne ziehen, um

sie zu entnehmen.

Page 11

Reinigungsverfahren

Innenteile

●

Tuch mit Wasser und mildem (neutralem)

Reinigungsmittel verwenden.

Zurück (Abschnitt Maschine)

●

Stab mit dem Staubsauger vom Gitter entfernen,

mindestens einmal im Jahr.

Achtung

Verwenden Sie Benzin (Petroleum), Benzol, Verdünnungsmittel usw., denn diese Mittel könnten die

Oberächen beschädigen.

Page 12

Bevor Sie mit dem Kundenservice Kontakt aufnehmen...

Überprüfen Sie bitte folgende Tipps zur Fehlerbehebung, bevor Sie mit dem Kundenservice Kontakt aufnehmen!

Problem

It never gets cold inside.

Freezing & refrigerating is

not very good.

Untersuchungspunkt

❶

Ist der Kühlschrank herausgezogen?

❷

Ist die Temperatur auf [Niedrigem Modus]?

❸

Bendet sich der Kühlschrank in direkter Sonneneinstrahlung

oder gibt es ein Heizgerät in der Nähe?

❹

Ist der Abstand zwischen der Hinterseite des Kühlschranks und der Wand zu klein?

Aktion

❶

Den Kühlschrank einstecken.

❷

Die Temperatur auf Mittel oder Hoch einstellen.

❸

An einen Ort ohne direkter Sonneneinstrahlung oder

Heizgeräte stellen.

❹

Ausreichen Abstand (mindestens 10 cm) zwischen der

Hinterseite des Kühlschranks und der Wand halten.

Problem

Die Lebensmittel im Kühlschrank werden Eingefroren.

Untersuchungspunkt

❶

Ist die Temperatur auf [Hoch] eingestellt?

❷

Ist die Raumtemperatur zu niedrig?

❸

Werden die Lebensmittel, die einen hohen

Feuchtigkeitsgehalt haben, zu nah am kalten Luftweg aufbewahrt?

Problem

Komisches Geräusch vom Kühlschrank

Untersuchungspunkt

❶

Ist der Boden unter dem Kühlschrank ungleichmäßig?

❷

Ist der Abstand zwischen der Hinterseite des Kühlschranks und der Wand zu klein?

❸

Benden sich irgendwelche Gegenstände oder sonstige

Sachen in Kontakt mit dem Kühlschrank?

Aktion

❶

Stellen Sie den Kühlschrank an einen Platz mit ebenem

Boden auf.

❷

Lassen Sie ausreichend Platz.

❸

Entfernen Sie Gegenstande, die auf dem Kühlschrank stehen oder ihn berühren.

Problem

Geruch oder ekelhafter Gestank im Innenraum

Untersuchungspunkt

❶

Werden die Lebensmittel ohne jeglicher Abdeckung oder Folie aufbewahrt?

❷

Sind die Fächer und Regale mit Lebensmittel verschmutzt?

❸

Wurden die Lebensmittel zu lange aufbewahrt?

Aktion

❶

Stellen Sie sicher, dass die Lebensmittel abgedeckt oder in

Folie eingewickelt sind.

❷

Regelmäßig reinigen. Wenn der Geruch von diesen Teilen eindringt, dann ist es nicht einfach den Geruch wieder loszuwerden.

❸

Bewahren Sie die Lebensmittel nicht zu lange auf. Ein Kühlschrank ist weder ein perfekter noch ein permanenter Lebensmittel-Lagerort.

Aktion

❶

Die Temperatur auf [Mittel] oder [Niedrig] einstellen.

❷

Lebensmittel können bei Raumtemperaturen unter 5°C

einfrieren. An einer Ort versetzen, wo die Raumtemperatur mehr als 5°C beträgt.

❸

Lebensmittel die einen hohen Feuchtigkeitsgehalt haben auf

das Regal in der Nähe der Türen stellen/legen.

Page 13

Stimmt etwas nicht? Keine Sorge.

Hier nden Sie die Lösung.

Fall Erklärung

Die Vorderseite oder die Seite

Wärme

Die Tür klebt Die Türen öffnen nicht einfach.

des Kühlschranks ist warm oder heiß.

Es hört sich an, als ob Wasser

aus dem Kühlschrank ießt.

●

Rohrleitungen (Kältemittelgefäß) werden unter der

Oberäche eingesetzt, um Feuchtigkeitsbildung zu

vermeiden.

●

Wenn Sie die Tür schließen und sie anschließend

sofort wieder öffnen, dann lässt sich die Tür

nicht leicht öffnen. Die warme Luft ießt in

den Innenraum, um eine Druckdifferenz zu gewährleisten. In diesem Fall, warten Sie bitte eine Minute, bis sie wieder leicht zu öffnen ist.

●

Wenn der Kompressor an- oder ausgeht, dann kann

das Kältemittel in den Rohren so ein Geräusch erzeugen.

●

Das abgetautes Abwasser kann ebenfalls so ein

Geräusch erzeugen. (Dieser Kühlschrank verfügt über ein automatisches Abtausystem.)

Komisches

Geräusch

Frost & Tau

Geräusch wie knistern oder klicken

Geräusch wie brummen oder summen

Tau oder Frost an den Wänden und/oder an der

Oberäche der Lebensmittel-

Behälter im Gefrierfach und im Kühlfach.

Tau auf der Oberäche des

Schranks.

●

Die Innenteile schrumpfen bzw. erweitern sich auf

Grund der Temperaturveränderungen.

-Wenn der Innenraum kalt wird oder wenn die Tür offen ist --- könnte so ein Geräusch vorkommen.

●

Der Kompressor oder die Ventilatoren zur

Luftzirkulation könnten solche Geräusche verursachen. (Wenn der Kühlschrank nicht gerade steht, dann könnte sich dieses Geräusch lauter anhören.)

Frost und/oder Tau kann in folgenden Fällen entstehen:

●

Hohe Temperatur und/oder hohe Luftfeuchtigkeit

um den Kühlschrank

●

Lebensmittel mit einem hohen

Feuchtigkeitsgehalt werden ohne jeglicher Abdeckung oder Folie aufbewahrt

※

Sie können denselben Effekt feststellen, wenn sie kaltes Wasser in eine Glastasse eingießen, wenn

sich Tau auf dessen Oberäche bildet.

●

Wenn die Umgebung des Kühlschranks ziemlich feucht ist, dann klebt die Luftfeuchtigkeit auf den

Oberächen und bildet Tau.

Page 14

Vorbereitung der Installation

Abmessungen (inklusive Türgriffe)

1704

340

906 458

Überprüfen Sie zuerst ob der Kühlschrank durch die Tür oder den Eingang passt.

600

1026

368.5

150°

1164

57.5

506.5

Suchen Sie einen geeigneten Installationsort

Stellen Sie sicher, dass ausreichend Abstand zwischen der

600

759

77.5

912

1692

1770

845

12.5

Hinterseite des Kühlschranks und der Wand ist..

5 cm

MEHR ALS 5 cm

MEHR ALS

Direkte Sonneneinstrahlung vermeiden.

● Sobald der Installationsort festgelegt wird,

HINWEIS

folgen Sie den Anweisungen zur Installation. Wenn die Raumtemperatur um den Kühlschrank niedrig ist (unter 5°C), dann könnten Lebensmittel einfrieren oder der Kühlschrank abnormal funktionieren.

Page 15

Falls der Kühlschrank während der Installation nicht durch die Tür passen sollte, dann gehen Sie folgendermaßen vor.

Entfernung der Gefrierfachtür

※Vordere untere Abdeckung zuerst entfernen, falls vorhanden.

Entfernung der Kühlschranktür

Schrauben Sie die oberste Scharnier-Abdeckung mit

einem Schraubenzieher ab. Fügen Sie einen dünnen Schraubenzieher in die Seitenrille der Abdeckung ein, um sie zu entfernen.

Schrauben Sie die oberste Scharnier-Abdeckung mit

einem Schraubenzieher ab.

Drehen Sie den Scharnier Verschluss 3-4 Mal gegen

den Uhrzeigersinn. Kabelbaum trennen.

Heben Sie die Vorderseite des Scharniers nach oben,

um es zu entfernen. (Sobald das Scharnier entfernt wird, könnte die Tür nach vorne fallen. Vorsicht!)

Drehen Sie den Scharnier Verschluss 3-4 Mal gegen

den Uhrzeigersinn. Kabelbaum trennen. Heben Sie die Vorderseite des Scharniers nach oben, um es zu entfernen. (Sobald das Scharnier entfernt wird, könnte die Tür nach vorne fallen. Vorsicht!)

Die Tür gerade anheben, um sie zu entfernen.

Einsetzen der Gefrierfachtür

Lassen Sie die Oberseite der Tür zum Schrank schließen,

und stecken Sie die Oberseite des Scharnierstifts in das oberste Loch der Gefrierfachtür. (Stecken Sie zuerst die Hinterseite des Scharniers in die Seitenrille des Vorsprungs ein, und anschließend in das oberste Loch der Tür.)

Entfernen Sie vorsichtig die Tür, um den

Wasserschlauch nicht zu beschädigen.

Drehen Sie den Scharnier-Verschluss bis zum Ansatz

ein. Schließen Sie die Verbindungsverkabelung an und schrauben Sie das Erdungskabel ein

Page 16

Einsetzen der Kühlschranktür

Stecken Sie das unterste Loch der Kühlschranktür

genau auf den untersten Scharnierstift.

Lassen Sie die Oberseite der Tür zum Schrank

schließen, und stecken Sie die Oberseite des Scharnierstifts in das oberste Loch der Kühlschranktür. (Stecken Sie zuerst die Hinterseite des Scharniers in die Seitenrille des Vorsprungs ein, und anschließend in das oberste Loch der Tür.)

Kühlschrank waagerecht aufstellen & Türumstellung (falls erforderlich.)

Der Kühlschrank muss waagerecht stehen, damit er seine optimale Leistungsfähigkeit behält und die gewünschte Ansicht seiner Vorderseite behält. (Falls der Boden unter dem Kühlschrank uneben sein sollte, dann schließen die Türen des Gefrierfachs und des Kühlschranks unausgewogen.)

Wenn die Gefrierfachtür niedriger als die Kühlschranktür ist...

Stecken Sie einen

Schraubenzieher (Schlitzschraubendreher) in eine Seitenrille des linken Rades (Unterseite des Gefrierfachs) und schrauben Sie diesen im Uhrzeigersinn, bis die Tür ausgewogen wird. (im Uhrzeigersinn, um die Gefrierfachtür anzuheben, gegen den Uhrzeigersinn um sie niedriger einzustellen)

※ Wenn die Kühlschranktür mit Schritt 1 nicht ausgewogen wird,

befolgen Sie bitte folgende Schritte.

Drehen Sie den Scharnier-Verschluss bis zum Ansatz

ein. Schließen Sie die Verbindungsverkabelung an und schrauben Sie das Erdungskabel ein. Die oberste Scharnier-Abdeckung einklinken und festschrauben.

Öffnen Sie die Türen,

schrauben Sie die vordere Abdeckung ab und entfernen Sie diese, falls sie

angeschlossen sein sollte.

Stecken Sie einen Schraubenschlüssel (Teil A) in die Scharniermutter (1. Teil) und durch Schrauben gegen den Uhrzeigersinn, entfernen Sie die Mutter.

Stecken Sie einen Schraubenschlüssel (Teil B) in die

Scharniermutter (2. Teil) und durch Schrauben im Uhrzeigersinn, können Sie die Tür niedriger einstellen.

Sobald die Tür ausgerichtet ist, schrauben Sie gegen

den Uhrzeigersinn die Mutter (1) fest.

Page 17

Wenn die Kühlschranktür niedriger als die Gefrierfachtür ist...

Stecken Sie einen

Schraubenzieher (Schlitzschraubendreher) in eine Seitenrille des rechten Rades (Unterseite des Kühlschranks) und schrauben Sie diesen im Uhrzeigersinn, bis die Tür ausgewogen wird. (im Uhrzeigersinn, um die Kühlschranktür anzuheben, gegen den Uhrzeigersinn um sie niedriger einzustellen)

※ Wenn die Kühlschranktür mit Schritt 1 nicht ausgewogen wird,

befolgen Sie bitte folgende Schritte.

Stecken Sie einen Schraubenschlüssel (Teil A) in die

Scharniermutter (1. Teil) und durch Schraube

Stecken Sie einen Schraubenschlüssel (Teil B) in die

Scharniermutter (2. Teil) und durch Schrauben gegen

den Uhrzeigersinn, können Sie die Tür höher einstellen.

Sobald die Tür ausgerichtet ist, schrauben Sie die Mutter (1) fest.

Vordere Abdeckung

Nach der Installation und/oder der Türausrichtung, schrauben Sie die vordere Abdeckung mit den Schrauben fest. (Entfernen Sie zuerst die Schrauben auf der vorderen Unterseite des Panels. Die Abdeckung einklinken und festschrauben)

Achtung

●Die Vorderseite des Kühlschranks muss etwas höher wie die Hinterseite sein, um das Schließen der Tür zu vereinfachen, aber wenn das Rad zu hoch auf Grund der Ausrichtung eingestellt wird, z.B. die Vorderseite des Kühlschranks ist viel höher als dessen Hinterseite, dann kann das Öffnen der Tür schwieriger werden.

Page 18

Page 19

SLO

Navodila za uporabo

Hladilnik - Zamrzovalnik

Page 20

Odstranjevanje izrabljene električne

in elektronske opreme

Simbol na izdelku, dodatkih ali embalaži pome i,

da izdelka ne smete obravnavati kot

gospodinjske odpadke. Oddajte opremo v zbirnem centru za

recikliranje električne in elektronske opreme. V Evropski uniji in drugih evropskih državah so sistemi za ločeno zbiranje odpadne električne in elektronske opreme. S pravilnim odstranjevanjem tega izdelka pomagate preprečevati morebitne nevarnosti za okolje in človeško zdravje, ki bi lahko sicer nastale zaradi neustreznega ravnanja z odpadnimi izdelki. Reciklažni materiali pomagajo ohranjati naravne vire. Zato ne odstranjujte stare električne in elektronske opreme z gospodinjskimi odpadki. Več informacij o recikliranju tega izdelka dobite pri vašem lokalnem uradu, komunalni službi ali v trgovini, kjer ste izdelek kupili.

VARNOSTNO OPOZORILO

V tej napravi je določena količina hladilnega sredstva izobutana (R600a), naravnega plina,

ki je v veliki meri neškodljiv za okolje, je pa tudi zelo vnetljiv. Pri transportu in namestitvi

naprave morate paziti, da se ne poškoduje noben del

hladilnega krogotoka. Hladilno sredstvo, ki izteka iz cevi, bi se lahko vnelo ali povzročilo poškodbe oči. Če odkrijete mesto, kjer pušča, se napravi ne približujte z odprtim plamenom ali morebitnimi viri vžiga ter prostor, kjer je hladilnik, več minut zračite.

• Da ne pride do vnetljive mešanice plina in zraka, če

hladilni krogotok začne je puščati, je velikost prostora, kamor lahko namestite hladilnik, odvisna od količine uporabljenega hladilnega sredstva. Velikost prostora mora biti 1m³ za vsakih 8 g hladilnega sredstva R600a v napravi. Količina hladilnega sredstva je navedena na informacijski ploščici v notranjosti naprave.

• Nikoli ne vklopite naprave, ki kaže kakršnekoli znake

poškodb. Če ste v dvomih, se posvetujte s trgovcem.

Ustreza RoHS (Direktivi 2011/65/EU)

Ta izdelek je okoljsko primeren in ne vsebuje Pb, Cd, Cr+6, Hg, PBB-jev in PBDE-jev, prepovedanih z direktivo.

UPOŠTEVAJTE TEMPERATURO OKOLJA

Hladilnik je predviden za delovanje pri temperaturi okolja, ki je opredeljuje njegova kategorija, označena na napisni tablici.

Kategorija podnebja Temperatura okolja od ... do

SN +10°C do +32°C

N +16°C do +32°C

ST +16°C do +38°C

T +16°C do +43°C

OPOMBA

Na notranjo temperaturo (temperaturo v prostoru) lahko vplivajo dejavniki, kot so lokacija hladilnika, temperatura okolja ter pogostost odpiranja vrat.

Vsebina

Shranite zaradi vaše varnosti ! ..................................1~2

Navodila za namestitev .................................................3

Pred prvo uporabo ... ..................................................... 3

Upravljalna plošča ......................................................... 4

Nastavitev temperature .................................................5

Uporaba delov v notranjosti ....................................... 6~7

Vzdrževanje in čiščenje ............................................. 8~9

Preden pokličete servis ...............................................10

Nekaj čudnega?

Ne skrbite. Tu je odgovor. ............................................ 11

Priprave na namestitev ................................................ 12

Če hladilnika med nameščanjem ne morete

spraviti skozi vrata, izvedite naslednje korake............. 13

Uravnava hladilnika in nastavitev vrat

(če je potrebna) .....................................................14~15

Page 21

Shranite zaradi vaše

varnosti !

Pred začetkom uporabe skrbno preberite ta navodila. Prosimo, da jih shranite za uporabo v prihodnje.

Opozarja na možnost smrtne nevarnosti ali resnih

OPOZORILO

poškodb.

Opozarja na nevarnost telesnih poškodb ali

POZOR

materialne škode.

Drugi znaki

OPOZORILO

Hladilnik ali drugi težki predmeti ne smejo

stati na napajalnem kablu.

Kabla ne prepogibajte.

• Če je napajalni kabel poškodovan ali se je oluščila izolacija, lahko pride do požara ali električnega udara.

Napajalnega kabla ali vtiča nikoli ne prijemajte

z mokrimi rokami.

• Obstaja nevarnost električnega udara.

NE odstranjujte ali razstavljajte

Izključite iz napajanja (omrežne vtičnice)!

NE, NE …

Upoštevajte!

Pozor

1. Če se napajalni kabel poškoduje, ga mora zamenjati proizvajalec oziroma pooblaščeni servis ali druga ustrezno usposobljena oseba, da se izognete nevarnosti.

2. Ta naprava ni namenjena za to, da bi jo uporabljale osebe (tudi otroci) z zmanjšanimi psihičnimi, senzoričnimi ali duševnimi sposobnostmi in brez izkušenj ali znanja, če jih pri uporabi naprave ne nadzoruje in poučuje oseba, ki odgovarja za njihovo varnost.

Napravo ozemljite. Preverite, če je vtičnica

ozemljena.

• Obstaja nevarnost električnega udara.

Ne priključujte več naprav v isto vtičnico.

• Lahko pride do pregrevanja in/ali požara.

Nikoli ne uporabljajte poškodovanega kabla ali vtiča te razmajane omrežne vtičnice.

• Obstaja nevarnost požara, električnega udara ali resnih poškodb.

Naprave nikoli ne izključujte tako, da vlečete za kabel. Vedno trdno primite vtič.

Kabel naj vodi navzdol od vtičnice.

• Če je usmerjen navzgor, je kabel ob vtiču prepognjen, kar lahko povzroči električni udar ali požar.

Napajalni kabel naj se nikoli ne dotika grelnih

naprav ali poteka skoznje.

• Napajalni kabel naj se nikoli ne dotika grelnih naprav ali poteka skoznje.

Po hladilniku (tako po zunanjosti kot po

notranjosti) ne polivajte ali pršite vode.

• Električna izolacija propada, kar ima lahko za posledico nevarnost električnega udara.

Ne dovolite, da bi se otroci obešali po vratih hladilnika.

• Hladilnik se lahko prevrne in jih poškoduje.

Ne razstavljajte in skušajte sami popravljati

hladilnika.

• Obstaja nevarnost telesnih poškodb in materialne škode. Popravila naj opravlja usposobljeno osebje.

V bližini hladilnika ne uporabljajte vnetljivih plinov, benzena, razredčila, bencina, pršil itd.

• Obstaja nevarnost požara, eksplozije in telesnih poškodb ali škode.

Page 22

Ne postavljajte hladilnika na mokra tla ali v zelo vlažen prostor.

• Električna izolacija propada, kar ima lahko za posledico nevarnost električnega udara.

POZOR

Če hladilnika dalj časa ne uporabljate, ga izključite iz napajanja.

Preverite, če je vtič trdno vstavljen v vtičnico.

• Električna izolacija propada, kar ima lahko za posledico nevarnost električnega udara.

Na hladilnik ne postavljajte posod z vodo.

• Voda se lahko polije v hladilnik in povzroči električni udar ali škodo.

Ne odstranjujte polic/poličnih elementov iz hladilnika, dokler so na njih živila in posode.

• Posode iz trdih materialov (stekla, kovine itd.) lahko padejo in vas poškodujejo ter razbijejo steklene police in notranje dele.

V hladilniku nikoli ne shranjujte vnetljivih plinov in tekočin.

Če pride do puščanja plina v bližini hladilnika ali v kuhinji, prostor takoj prezračite in se ne dotikajte vtiča ali hladilnika.

V hladilniku ne shranjujte zdravil ali

vzorcev za znanstveno raziskovanje, ki

zahtevajo natančen nadzor temperature v

zamrzovalniku.

Varovalke ali žarnice ne menjavajte sami. Pokličite serviserja, da ju zamenja.

Ko odstranite stari hladilnik, najprej odstranite

zapirala vrat.

• V zapuščeni hladilnik se lahko zapre kak otrok in zaduši. Puščanje »samo za nekaj dni« je zelo nevarno.

Nikoli ne jejte pokvarjene hrane, pa čeprav je bila v hladilniku.

• Hrana, ki je bila predolgo v hladilniku, se je lahko porkvarila.

Ko prestavljate stari hladilnik (v vodoravni legi ali nagnjenega), sta za to potrebna dva človeka. (Eden naj drži zgornje ročaje zadaj, drugi pa spodnji ročaj.) Če primete za druge dele, je zelo mogoče, da

se vam bo izmuznil, kar je zelo nevarno.

V zamrzovalniku se nikoli ne dotikajte živil in posod, predvsem kovinskih, z mokrimi

rokami.

• Lahko dobite ozebline.

V zamrzovalnik nikoli ne dajajte steklenic in

steklenih posod.

• Steklene posode in steklenice lahko počijo in se razbijejo ter vas poškodujejo.

Kolesa nastavite neposredno pred

premikanjem hladilnika.

• Kolesa lahko poškodujejo ali opraskajo tla. Če hladilnik premikate na večjo razdaljo, ne pozabite z lepilnim trakom pritrditi notranjih delov.

• Deli se lahko zaletavajo drug v drugega in se razbijejo.

Pod hladilnik nikoli ne vtikajte prstov ali rok, predvsem ne pod zadnjo stran hladilnika.

• Ostri kovinski robovi vas lahko poškodujejo, lahko pa pride tudi do električnega udara.

Če je napajalni kabel poškodovan ali prerezan, takoj pokličite pooblaščeni servis.

Page 23

Navodila za namestitev

✽

Pred začetkom uporabe preberite ta varnostna

navodila in jih zaradi lastne varnosti upoštevajte.

Varnostni ukrepi pri namestitvi

in priključitvi napajanja

■

Za preprečevanje požara, električnega udara ali puščanja

❶

Ne postavljajte hladilnika na mokra tla ali na mesto,

kje se lahko nabere voda.

❷

Pred priključitvijo preverite naslednje:

• Napajalni vtič priključite samo v ozemljitveno vtičnico (z vodnikom za ozemljitev).

• Hladilnika ne priključujte na isto vtičnico kot druge naprave.

❸

Ne uporabljajte prilagoditvenega vtiča ali

električnega podaljška.

❹

Na napajalni kabel naj ne pritiska ali stoji na njem

kak težak predmet.

※

Če zaslišite čuden zvok ,zavohate vonj po kemikalijah ali opazite dim itd. iz hladilnika, ko ste ga priključili na napajanje, takoj izključite vtič iz vtičnice in pokličite pooblaščeni servis ali GORENJE poprodajni servis.

※

Po izključitvi počakajte 5 minut, preden hladilnik ponovno priključite, da ne pride do poškodb kompresorja in električnih delov hladilnika.

※

Počakajte 2~3 ure, da se notranjost dovolj ohladi, šele nato dajte v hladilnik živila. (Na začetku uporabe hladilnika lahko po priključitvi na napajanje pride do posebnega vonja plastičnih delov. Vonj se porazgubi, ko hladilnik deluje in se vrata odpirajo in zapirajo.)

Pred prvo uporabo ...

* Po končni namestitvi in uravnavanju vrat, vrnite poličke

nazaj na njihovo mesto ter namestite ročaja vrat hladilnika.

■

Namestitev polic zamrzovalnika

■

Namestitev ročajev vrat

Opomba : Oba ročaja namestite na enak način.

• Postavite enega od ročajev vrat hladilnika na vodila na vratih hladilnega dela. Vijaki na ročaju morajo kazati proti sredini hladilnika.

Varnostni ukrepi pri uporabi

■

Preden začnete hladilnik uporabljati, skrbno preberite ta navodila, da preprečite telesne poškodbe, požara, električnega udara itd., ter jih shranite za uporabo v prihodnje.

■

OPREMA

Škatla za jajca Navodila za uporabo

• S priloženim šesterokotnim izvijačem privijte dva vijaka (vrtite ju v smeri urinega kazalca).

• Ponovite postopek za drugi ročaj vrat.

Page 24

Upravljalna plošča

1. Gumb FREEZER Gumb za nastavitev temperature v

zamrzovalnem delu aparata

2. Prikaz gumba za zaklepanje.

3. Gumb FRIDGE Gumb za nastavitev temperature v

hladilnem delu aparata

4. Gumb za zaklepanje upravljalne plošče Pritisnite gumb in ga držite več kot tri sekunde, da zaklenete upravljalno ploščo in tako preprečite nenamerne spremembe nastavitev. Če želite odkleniti upravljalno ploščo, pritisnite gumb in ga držite več kot tri sekunde. Prikaz na ekranu izgine.

●

Če so vrata hladilnika odprta dlje kot 10 minut, luči v notranjosti hladilnika ugasnejo.

●

Op.

Če pustite vrata zamrzovalnega ali hladilnega dela odprta več kot minuto, bo alarm odprtih vrat zvonil 5

minut v enominutnih intervalih.

●

Funkcija izklopa prikazovalnika

- Vsa osvetlitev na prikazovalniku se ugasne po 20 sekundah z namenom prihranka energije ko so vrata aparata zaprta.

- Osvetlitev prikazovalnika je spet aktivna ko odprete vrata ali pritisnete katerikoli gumb na prikazovalniku.

- Ko uporabnik pritisne katerega od gumbov ali odpre vrata, se prikazovalnik ponovno vklopi oz. vrne v normalen način prikazovanja.

●

Funkcija za izklop sistema (funkcija izklopa)

- Aparat lahko izklopite ne da bi ga izključili iz električnega omrežja, še posebej, ko odidete na počitnice.

- Hkrati pritisnite tipki FREEZER ter FRIDGE ter ju držite 5 sekund. Aparat se bo izklopil.

- Ko je aparat izklopljen, je na prikazovalniku temperature za hladilni in zamrzovalni del prikazano "--".

- Ostale lučke LED se izklopijo in delovanje vašega aparata se zaustavi.

- S ponovnim hkratnim pritiskom na tipki FREEZER ter FRIDGE za pet sekund aparat ponovno vklopite.

Page 25

Nastavitev temperature

✽

Ko hladilnik prvič priključite na napajanje, je temperatura nastavljena na srednjo vrednost [Srednja].

Zamrzovalnik

Pritisnite tipko in nastavitev temperature se spremeni, kot kaže spodnja slika.

>>> Sprememba temperature po zaporedju <<<

Hitro zamrzovanje...

Za hitrejše zamrzovanje pritisnite tipko in jo držite, dokler se ne vklopi signalna lučka ' '. Za izklop funkcije ponovno pritisnite isti gumb.

Hladilnik

Pritisnite tipko in nastavitev temperature se spremeni, kot kaže spodnja slika.

>>> Sprememba temperature po zaporedju <<<

Hitro ohlajanje ali hlajenje

Za hitrejše hlajenje pritisnite tipko in jo držite, dokler se ne vklopi signalna lučka ' '. Za izklop funkcije ponovno pritisnite isti gumb.

Pozor

Živila v hladilniku lahko zamrznejo, če je temperatura okolja hladilnika pod 5°C.

Page 26

Uporaba delov v notranjosti

※

Ilustracija kaže model z vsemi možnostmi. Možnosti so odvisne od modela.

1. Polička na vratih zamrzovalnika

za kratkorocno shranjevanje in

sladoled

2. Polička na vratih zamrzovalnika

Za shranjevanje zamrznjenih živil.

3. Polica zamrzovalnika

Za shranjevanje živil, npr. mesa,

rib, sladoleda …

4. Predal zamrzovalnika

Za shranjevanje sušenih živil,

mesa, rib, perutnine, pokrite ali zavite v folijo.

5. Posoda za ledene kocke

6. Predel za hitro ohlajanje pločevink

za shranjevanje pijač (predel za

hitro hlajenje)

7. Polica hladilnika

Za shranjevanje običajnih živil.

8. Premična škatla za jajca

Postavite jo tja, kjer vam je najbolj

pri roki. (Škatle ne uporabljajte za shranjevanje ledenih kock in je ne dajajte v zamrzovalnik.

Pozor

●Živil (posod z živili) v zamrzovalniku se ne dotikajte in jih ne prijemajte z mokrimi rokami.

☞

Obstaja nevarnost ozeblin.

●V hladilniku ne shranjujte zdravil, vzorcev za znanstvene raziskave itd.

9. Predal za zelenjavo

10. Predal za sadje

11. Območje Multi Plus

za shranjevanje raznovrstnih

proizvodov

12. Polica na vratih hladilnika

Za shranjevanje živil, npr. mleka,

soka, piva itd.

Page 27

Nasveti za shranjevanje

Umijte živila pred shranjevanjem.

Živila razdelite na manjše kose.

Živila z visoko vsebnostjo vode postavite na sprednji del polic (blizu vrat).

• Če postavite taka živila blizu toka mrzlega zraka, lahko zmrznejo.

Tople ali vroče jedi primerno ohladite, preden jih shranite, da zmanjšate porabo moči in povečate učinkovitost hlajenja.

Pazite pri shranjevanju tropskih sadežev, npr. banan, ananasa, paradižnika, ker lahko nizke temperature zmanjšajo njihovo kakovost.

Med živili naj bo dovolj prostora. Če so preblizu, je kroženje hladnega zraka ovirano, zato je hlajenje slabše.

Živila vedno pokrijte ali zavijte, da se ne širijo njihov vonji.

Page 28

Vzdrževanje in čiščenje

❷

Najprej

izključite iz

napajanja!

❶

※

Na ilustraciji so modeli z vsemi možnostmi

❶

Polička

●

Za odstranitev držite na obehstraneh in dvignite.

❷

Poličke zamrzovalnika & hladilnika

●

Držite na obeh straneh in dvignite.

❶

❸❸

❸

Predal za zelenjavo & sadje

●

Povlecite naprej in rahlo dvignite, da predal odstranite.

Page 29

Kako čistimo

Notranji deli

●

Za čiščenje uporabite krpo, namočeno z vodo in

raztopino blagega pralnega sredstva.

Zadnja stran (strojni del)

●

S sesalcem vsaj enkrat letno odstranite prah z rešetke.

Pozor

Ne uporabljajte bencina, benzena (benzola), razredčil itd., ker lahko poškodujejo površino.

Page 30

Preden pokličete servis

Preden pokličete servis, prosimo, da preberete naslednje nasvete za odpravljanje težav.

Težava

Iz hladilnika se sliši čuden zvok.

Težava

V notranjosti ni nikoli hladno. Zamrzovanje in hlajenje nista učinkovita.

Preverite

❶

Je hladilnik priključen na omrežje?

❷

Je temperatura nastavljena na rahlo hlajenje?

❸

Sli stoji hladilnik na neposredni sončni svetlobi oziroma je poleg njega kaka grelna naprava?

❹

Je med hladilnikom in zidom premalo prostora

Ukrep

❶

Priključite hladilnik na napajanje.

❷

Nastavite temperaturo na srednje ali močno hlajenje (Middle ali High).

❸

Prestavite hladilnik na mesto, kjer ni neposredne sončne svetlobe ali grelnih naprav.

❹

Med zadnjo stranjo hladilnika in zidom naj bo dovolj prostora (več kot 10 cm).

Težava

Živila v hladilniku zamrzujejo.

Preverite

❶

So tla pod hladilnikom neravna?

❷

Je med zadnjo stranjo hladilnika in zidom premalo prostora?

❸

Ali se kak predmet dotika hladilnika?

Ukrep

❶

Prestavite hladilnik na ravna tla.

❷

Prostora naj bo dovolj.

❸

Odstranite predmet, ki se dotika hladilnika.

Težava

V hladilniku smrdi.

Preverite

❶

Ste dali v hladilnik nepokrita ali nezavita živila?

❷

So police popackane z ostanki živil?

❸

So živila predolgo shranjena?

Ukrep

❶

Pokrijte ali zavijte živila.

❷

Police redno čistite. Če se smrad vleze v te dele, ga ni lahko odstranit.

❸

Ne shranjujte živil predolgo. Hladilnik ni niti brezhiben

niti trajen shranjevalnik živil.

Preverite

❶

Je temperatura v napravi prenizka?

❷

Je temperatura v okolju prenizka?

❸

So živila z veliko vsebnostjo vlage shranjena preblizu

izhodu mrzlega zraka?

Ukrep

❶

Nastavite temperaturo na srednjo ali visoko.

❷

Živila lahko zamrznejo, če je temperatura okolja nižja od 5°C. Premaknite hladilnik v prostor, kjer je temperatura nad 5°C.

❸

Postavite živila z veliko vsebnostjo vlage na police v bližini vrat.

Page 31

Nekaj čudnega? Ne skrbite. Tu je odgovor.

Primer Razlaga

Toplota

Vrata so

čvrsto zaprta

Sprednji del in stranica hladilnika sta topla ali vroča.

Vrata se težko odpro.

Sliši se, kot da bi voda tekla iz hladilnika.

●

Pod površino so cevi (vodila za hladilno

sredstvo), ki preprečujejo nabiranje vlage na njej.

●

Ko vrata zaprete in neposredno za tem spet

odprete, se težko odpro. v notranjost vdre topel zrak in povzroči razliko v pritisku. V takem primeru počakajte minuto in vrata se bodo z lahkoto odprla.

●

Ko se kompresor zažene ali ustavi, lahko

hladilno sredstvo, ki se pretaka po ceveh, povzroča tak zvok.

• Tudi voda od odtaljevanja lahko povzroči tak zvok. (Ta hladilnik ima sistem samodejnega odtaljevanja.)

Čuden zvok

Ivje &

kondenz

Prasketajoč ali klikajoč zvok.

Brenčeč zvok.

Kondenz ali ivje na steni in/ ali površini posode za živila v zamrzovalniku in hladilniku.

Kondenz na površini ohišja.

●

Zaradi sprememb temperature se deli v

notranjosti krčijo in/ali širijo. Ko se notranjost ohladi ali ko se odpro vrata, lahko pride do takih zvokov.

●

Kompresor ali ventilator za kroženje hladnega

zraka lahko pri delovanju povzročata tak zvok. (Če hladilni ne stoji ravno, je lahko zvok glasnejši.)

Ivje in/ali kondenz lahko nastaneta v naslednjih primerih:

●

visoka temperatura in/ali visoka vlažnost v

okolici hladilnika;

●

če so vrata predolgo odprta;

●

če so živila z veliko vsebnostjo vlage

shranjena nepokrita ali nezavita.

※

Isto lahko vidite, če v kozarec nalijete mrzlo vodo in se kozarec zarosi..

●

Če je v okolici hladilnika veliko vlage, se ta nabere na površini in kondenzira.

Page 32

Priprave na namestitev

Najprej preverite, če lahko hladilnik

Mere (vključno z ročaji vrat)

340

1704 906 458

spravite po hodniku in skozi vrata.

600

1026

368.5

150°

1164

57.5

506.5

Poiščite primerno mesto za postavitev

600

759

77.5

912

1692

1770

845

12.5

Dovolj prostora med zadnjo stranjo hladilnika in zidom za

nemoteno kroženje zraka.

več kot 5cm

Izogibajte se neposredni sončni svetlobi.

● Ko ste izbrali mesto za postavitev, sledite

Op.

navodilom za montažo. Če je temperatura okolice nizka (pod 5°C), lahko živila zmrznejo ali hladilnik deluje nenormalno.

Page 33

Če hladilnika med nameščanjem ne morete

spraviti skozi vrata, izvedite naslednje korake.

Odstranjevanje vrat zamrzovalnika

※Najprej odstranite pokrov dna, če je pritrjen.

Odstranjevanje vrat hladilnika

Odvijte pokrov zgornjega tečaja. V žleb ob strani

pokrova potisnite tenak izvijač, da pokrov odstranite.

Odvijte pokrov zgornjega tečaja.

Zavrtite pritrdilo zgornjega 3~4-krat v nasprotni smeri

urinega kazalca. Izključite žice.

Dvignite sprednji del tečaja, da ga odstranite. (Ko je

tečaj odstranjen, lahko vrata padejo. Pazite!)

Zavrtite pritrdilo zgornjega tečaja 3~4-krat v nasprotni

smeri urinega kazalca. Izključite žice.

Dvignite vrata navzgor, da jih snamete.

Ponovna namestitev vrat zamrzovalnika

Nastavite spodnjo odprtino vrat zamrzovalnika na

nasadilo spodnjega tečaja.

Pazite, da ne poškodujete vodne napeljave, ko

odstranjujete vrata.

Nastavite spodnjo odprtino vrat zamrzovalnika na

nasadilo spodnjega tečaja.

Page 34

Ponovna namestitev vrat hladilnika

Namestite spodnjo odprtino hladilnika na nasadilo

spodnjega tečaja.

Pomaknite vrh vrat k ohišju in vstavite nasadilo

zgornjega v zgornjo odprtino vrat. (Najprej vstavite zadnji del tečaja v utor na štrlečem delu, nato nastavite sprednji del na zgornjo odprtino vrat.)

Pritrdilo tečaja zavrtite do konca. Priključite žice in

privijte. Namestite in privijte pokrov zgornjega tečaja.

Uravnava hladilnika in nastavitev vrat (če je

potrebna)

Hladilnik mora stati ravno, da bo njegovo delovanje optimalno in njegov izgled tak, kot si ga želite. (Če tla pod hladilnikom niso ravna, se zdijo vrata zamrzovalnika in hladilnika neizravnana.)

Če so vrata zamrzovalnika nižje kot vrata hladilnika …

Potisnite ploščati izvijač v

utor na levem kolescu (na dnu hladilnika) in ga vrtite v smeri urinega kazalca, dokler vrata niso izravnana (v smeri urinega kazalca, da vrata dvignete, v nasprotni smeti, da jih spustite).

※ Če vrat zamrzovalnika ne uravnate po navodilih iz 1.

koraka, upoštevajte naslednja navodila.

Odprite vrata, odvijte sprednjo

ploščo oz. pokrov in jo odstranite, če je še pritrjena.

Postavite ključ (del A) na matico tečaja (1. del) in odvijte matico, tako da ključ vrtite v smeri urinega kazalca.

Postavite ključ (del B) na matico tečaja (2. del) in ga

vrtite v smeri urinega kazalca, da spustite vrata niže.

Če so vrata poravnana, trdno privijte matico (1), tako da

jo obračate v smeri urinega kazalca.

Page 35

Če so vrata hladilnika nižje kot vrata zamrzovalnika …

Potisnite ploščati izvijač v

utor na desnem kolescu (na dnu hladilnika) in ga vrtite v smeri urinega kazalca, dokler vrata niso izravnana (v smeri urinega kazalca, da vrata dvignete, v nasprotni smeti, da jih spustite).

※ Če vrat hladilnika ne uravnate po navodilih iz 1.

koraka, upoštevajte naslednja navodila.

Postavite ključ (del A) na matico tečaja (1. del) in odvijte

matico, tako da ključ vrtite v smeri urinega kazalca.

Postavite ključ (del B) na matico tečaja (2. del) in

pritrdite vrata, tako da ključ vrtite v nasprotni smeri urinega kazalca.

Če so vrata poravnana, trdno privijte matico (1).

Sprednji pokrov

Po namestitvi in/ali uravnavi vrat z vijaki privijte sprednji pokrov. (Najprej odstranite vijake s sprednje spodnje plošče. Namestite in privijte pokrov.)

Pozor

● Sprednja stran hladilnika mora biti malenkost višja od zadnje, da se vrata zapirajo z lahkoto, če pa je kolesce zaradi uravnave vrat preveč dvignjeno, se pravi, da je sprednja stran zaznavno višje od zadnje, pa utegne biti vrata težko odpirati.

Page 36

Page 37

SRB

Uputstva za upotrebu

Kombinovani frižider - zamrzivač

Page 38

Odbacivanje istrošene električne i elektronske opreme

Simbol na proizvodu, dodacima, ili na njegovoj

ambalaži označuje da s tim proizvodom ne smete postupati kao s ostalim otpadom iz domaćinstva. Umesto toga, aparat je potrebno uručiti

prikladnim sabirnim mestima za recikliranje električne i elektroničke opreme. U Evropskoj Uniji i u drugim evropskim državama postoje sistemi za odvojeno sabiranje otpadne električne i elektronske opreme. Ispravnim odvoženjem istrošenog aparata pridonosite sprečavanju negativnih posledica po životnu sredinu i zdravlje ljudi, koje bi inače mogle da se pojave u slučaju neodgovarajućeg rukovanja otpadom ovog proizvoda. Reciklažni materijali pomažu u očuvanju prirodnih izvora, zato stare električne i elektronske aparate nemojte bacati zajedno s otpadom iz domaćinstva. Za detaljnije informacije o recikliranju ovog proizvoda molimo vas, kontaktirajte lokalne vlasti, komunalnu službu za odvoz đubreta ili prodavnicu u kojoj ste kupili proizvod.

BEZBEDNOSNO UPOZORENJE

Ovaj aparat sadrži određenu količinu rashladnog sredstva imenovanog izobutan (R600a). To je prirodni gas koji u većoj

meri nije štetan za okolinu, ali je veoma zapaljiv. Zato kod postavljanja i prilikom transporta aparata morate biti izuzetno pažljivi da ne oštetite ni jedan deo cevne rashladne instalacije. Rashladno sredstvo koje bi curilo iz creva moglo bi se zapaliti, ili uzrokovati povrede očiju. Ukoliko otkrijete da creva u instalaciji negde propuštaju, ne približavajte se aparatu s otvorenim plamenom ili drugim izvorima zapaljenja, a prostoriju u kojoj se aparat nalazi dobro provetrite duže vreme.

• Da ne bi došlo do zapaljive smeše gasa i vazduha

ukoliko cevna instalacija počne puštati, veličina prostorije za postavljanje frižidera ovisna je o količini korišćenog rashladnog sredstva. Veličina prostorije mora biti 1 m³ za svakih 8 g rashladnog sredstva R600a u aparatu. Količina rashladnog sredstva navedena je na nalepnici s tehničkim podacima u unutrašnjosti aparata.

• Aparat koji pokazuje bilo kakve znakove oštećenja,

ne smete uključiti. Ako niste uvereni posavetujte se s vašim prodavačem.

U skladu s s RoHS (Direktiva 2011/65/EU)

Ovaj proizvod prikladan je za okolinu i ne sadrži Pb, Cd, Cr+6, Hg, PBB i PBDE, koji su tom direktivom zabranjeni.

PAZITE NA TEMPERATURU OKOLINE

Ispravan rad ovog aparata uslovljen je izvedbom (vrstom) aparata, te temperaturom okoline, što je navedeno na natpisnoj tablici aparata.

Klimatska

kategorija

SN (sub-normalna) +10°C do +32°C

N (normalna) +16°C do +32°C

ST (suptropska) +16°C do +38°C

T (tropska) +16°C do +43°C

der Umgebungstemperatur

von…bis

NAPOMENA

Unutrašnja temperatura frižidera ovisi o čimbenicima kao što su mesto postavljanja frižidera, temperatura okoline, te učestalost otvaranja vrata.

Sadržaj

Sačuvajte zbog vlastite bezbednosti! ........................1~2

Uputstva za postavljanje................................................ 3

Pre prve upotrebe... ....................................................... 3

Kontrolna tabla ..............................................................4

Regulisanje temperature ...............................................5

Upotreba opreme i delova u unutrašnjosti aparata.... 6~7

Održavanje i čišćenje ................................................8~9

Pre no što pozovete servis ... ...................................... 10

Nešto čudno?

Bez brige - ovde je odgovor. ........................................ 11

Pripreme na postavljanje ............................................. 12

Ukoliko frižider ne može proći kroz vrata,

uradite sledeće: ........................................................... 13

Izravnavanje frižidera i regulisanje vrata

(ako je potrebno) ...................................................14~15

Page 39

Sačuvajte zbog vlastite bezbednosti!

Pre početka korišćenja aparata obavezno pročitajte ova uputstva za upotrebu, te ih nakon toga sačuvajte za eventualnu kasniju upotrebu.

Upozorava na mogućnost opasnosti po život ili težih

UPOZORENJE

povreda.

Upozorava na opasnost zičkih povreda ili materijalne

PAŽNJA

štete.

Drugi znakovi

NE skidajte ili ne rastavljajte!

Isključite i z napona (kućne utičnice)!

NE, NE ...

Pazite (pridržavajte se …)!

Na istu utičnicu ne smete ukopčavati više aparata odjednom.

●

Može doći do pregrejavanja i/ili požara.

Nikad nemojte koristiti oštećen kabl ili utikač, te rasklimanu zidnu utičnicu.

●

Postoji opasnost požara, električnog udara ili

ozbiljnijih povreda.

Aparat nikad nemojte iskopčavati iz utičnice vukući kabl, nego uvek rukom čvrsto uhvatite za utikač.

Kabl neka bude usmeren nadole od utičnice.

●

Ukoliko je usmeren nagore, kabl može biti uz utikač

presavinut, što takođe može uzrokovati električni udar ili požar.

Priključni kabl ne sme dodirivati naprave za grejanje ili prolaziti kroz njih.

●

Priključni kabl neka se nikad ne sprovodi tako da

dodiruje grejače ili prolazi kroz aparate za grejanje.

Pažnja

1. Ako je priključni kabl oštećen, mora ga zameniti proizvođač

ili njegov ovlašćeni serviser odn. druga ovlašćena lica. Samovoljna zamena kabla je veoma opasna.

2. Aparat ne smeju koristiti lica (uključivši i decu) smanjenih

zičkih, mentalnih ili motoričkih sposobnosti, odnosno lica bez odgovarajućih iskustava i znanja, osim pod kontrolom i prema uputstvima lica, zaduženih za njihovu bezbednost.

UPOZORENJE

Frižider ili neki drugi teški predmeti ne smeju stajati na priključnom kablu. Kabl ne smete presavijati.

●

Ako je priključni kabl oštećen, ili se je oštetila

izolacija, može doći do požara ili do električnog udara.

Priključni kabl ili utikač nemojte nikad hvatati mokrim rukama.

●

Postoji opasnost električnog udara.

Aparat uzemljite. Proverite dali je utičnica uzemljena.

Frižider nemojte postavljati na mokro tlo, ili u izrazito vlažan prostor.

●

Električna izolacija propada, što može uzrokovati

opasnost od električnog udara.

Proverite dali je utikač čvrsto ukopčan u utičnicu.

●

Električna izolacija propada, što može uzrokovati

opasnost od električnog udara.

●

Postoji opasnost električnog udara.

Po frižideru (kako po spoljašnjosti, tako i po unutrašnjosti) ne sipajte i ne prskajte vodu.

●

Električna izolacija propada, što može uzrokovati

opasnost od električnog udara.

Ne dozvolite da se deca vešaju na vrata frižidera.

●

Frižider bi se mogao prevrnuti i povrediti ih.

Frižider nemojte sami rastavljati niti ga pokušati popravljati.

●

Postoji opasnost zičkih povreda i materijalne štete.

Popravke prepustite osposobljenom i ovlašćenom osoblju.

U blizini frižidera nemojte koristiti zapaljive gasove, benzen, razređivače, benzin, sprejove, i slično.

●

Posuda se može prevrnuti i prosuti vodu po frižideru,

te uzrokovati električni udar ili štetu.

Na frižider ne stavljajte sudove s vodom.

●

Posuda se može prevrnuti i prosuti vodu po frižideru,

te uzrokovati električni udar ili štetu.

Police i druge elemente opreme nemojte vaditi iz frižidera dok su na njima namirnice i sudovi.

●

Sudov iz tvrdih materijala (staklo, metal, itd.) mogu

pasti te vas povrediti, odnosno razbiti staklene police i unutrašnje delove.

U frižideru nikad nemojte držati zapaljive gasove ili tečnosti.

Page 40

Ukoliko dođe do propuštanja gasa u blizini frižidera ili u kuhinji, prostor smesta dobro provetrite i ne dodirujte utikač ili frižider.

U frižideru nemojte držati lekove ili uzorke za znanstvena istraživanja koji zahtevaju preciznu kontrolu temperature u zamrzivaču.

Osigurače ili sijalice nemojte menjati sami, nego pozovite servisera da ih zameni.

Pre odlaganja istrošenog frižidera najpre mu skinite ili onesposobite bravu na vratima.

●

U napušteni frižider mogla bi se zatvoriti deca u igri,

i ugušiti se. Ostavljanje aparata »samo za nekoliko dana« može biti krajnje opasno.

PAŽNJA

Ako frižider ne nameravate koristiti duže vreme, isključite ga i iskopčajte iz električne mreže.

Nemojte nikad jesti pokvarenu hranu, bez obzira što je bila u frižideru.

●

Hrana koja je predugo frižideru, takođe može da se

pokvari.

Ako nameravate frižider pomerati (bilo u horizontalnom ili nagnutom položaju), za to su potrebna dva čoveka (jedan neka drži gornje ručke pozadi, a drugi donju ručku).

●

Ako ga uhvatite za bilo koje druge delove može se

desiti da vam isklizne iz ruku, što je veoma opasno.

Ispod frižidera nikad ne gurajte prste ili ruke, a naročito ne ispod zadnje strane frižidera.

●

Oštre metalne ivice mogu vas ozbiljno povrediti, a

može doći i do električnog udara.

Ako je priključni kabl oštećen ili prerezan, smesta pozovite ovlašćeni servis.

U zamrzivaču nikad ne dodirujte namirnice ili sudove, naročito metalne, mokrim rukama.

●

Možete dobiti ozebine.

U zamrzivač ne stavljajte staklene aše ili sudove.

●

Stakleni sudovi i aše mogu pući te se razleteti i

povrediti vas.

Kotačiće regulišite neposredno pre pomeranja frižidera. Kotačići mogu oštetiti ili izgrepsti tlo. Ukoliko frižider pomerate na veću udaljenost, nemojte zaboraviti lepljivom trakom pričvrstiti unutrašnje delove i opremu. Ti delovi mogli bi udarati jedan u drugog i tako se razbiti.

Page 41

Uputstva za postavljanje

✽

Pre početka upotrebe pročitajte ova bezbednosna uputstva, i

pridržavajte ih se zbog vlastite bezbednosti.

Bezbednosne mere za postavljanje i priključenje na električnu instalaciju

❶ 

Za sprečavanje požara, električnog udara ili propuštanja, frižider nemojte postavljati na mokro tlo ili na mesto gde može da se sabire voda.

❷

Pre priključenja proverite sledeće: Priključni utikač

ukopčajte samo u uzemljenu utičnicu (s vodičem za uzemljenje). Frižider nemojte ukopčati u istu utičnicu, u koju su već ukopčani neki drugi aparati.

❸

Nemojte koristiti adaptere niti produžne kablove.

❹

Na priključnom kablu ne sme biti pritisaka, i pazite da

nije opterećen kakvim težim predmetom. Ukoliko začujete kakav čudan zvuk, namirišete vonj po hemikalijama, ili opazite dim iz frižidera nakon što ste ga priključili na napajanje, smesta iskopčajte utikač iz utičnice i pozovite ovlašćeni servis, odnosno službu za korisnike GORENJE. Nakon isključenja pričekajte 5 minuta, pre no što frižider pokušate ponovno ukopčati. Time ćete sprečiti eventualna oštećenja kompresora i električnih delova frižidera. Pričekajte 2~3 časa da se unutrašnjost dovoljno ohladi, a tek za tim stavite u frižider namirnice. Na početku upotrebe frižidera možda će nakon priključenja na napajanje doći do razvoja posebnog mirisa plastičnih delova. Taj miris uskoro će se izgubiti, kako frižider deluje i vrata se otvaraju i zatvaraju.

Pre prve upotrebe

* Nakon konačnog postavljanja i izravnavanja vrata, namestite

police na vratima na svoja mesta te montirajte ručke vrata.

■

Stavljanje polica u vrata

■

Montaža drški vrata

Napomena : obe ručke montiraju se na isti način.

• Jednu od drški vrata postavite na vodilice u vratima, tako da komplet šrafova na drški bude usmeren u centar frižidera/ zamrzivača.

Bezbednosne mere prilikom

upotrebe

■

Pre no što počnete koristiti frižider, pažljivo proučite ove

uputstva, jer ćete time izbeći mogućnost povreda, požara, električnog udara, itd. Uputstva sačuvajte za kasniju upotrebu.

■

Oprema

Kutija za jaja Uputstva za upotrebu

• Priloženim šesterougaonim nasadnim ključem (imbus) zašrate dva šrafa (obrćući ih u smeru kazaljki na satu).

• Postupak ponovite za montažu druge ručke na vratima frižidera.

Page 42

Kontrolna tabla

1. Dugme FREEZER Dugme za regulisanje temperature u

zamrzivačkom delu aparata

2. Prikaz dugmeta za zaključavanje

3. Dugme FRIDGE Dugme za regulisanje temperature u

rashladnom delu aparata

4. Dugme za zaključavanje kontrolne table. Pritisnite dugme i držite ga pritisnutog više

od tri sekunde. Time zaključavate kontrolnu tablu i tako sprečavate nehotične promene regulisanja. Ako kontrolnu tablu želite ponovno otključati, pritisnite to dugme i držite ga pritisnutog više od tri sekunde. Prikaz na ekranu nestaje.

●

Ako su vrata frižidera otvorena duže od 10 minuta, unutrašnje osvetljenje frižidera se ugasi.

●

Note

Ukoliko ostavite vrata zamrzivača ili frižidera otvorena duže od jednog minuta, uključi se zvučni signal upozorenja.

Taj alarm otvorenih vrata zvoni 5 minuta u intervalima po jedan minut.

●

Funkcija isključenja ekrana

- Zbog štednje energije osvetljenje ekrana gasi se 20 sekundi nakon zatvaranja vrata.

- Zaslon se osvetli svaki put kada otvorite vrata ili pritisnete bilo koji taster.

- Kad korisnik pritisne bilo koje dugme ili ako otvori vrata, ekran se ponovno upali, odnosno vrati se na normalan način prikazivanja.

●

Funkcija za isključenje sistema (funkcija isključena)

- Aparat je moguće isključiti a da ga ne iskopčate iz električne mreže. Ovo je naročito priručno kod odlaska na godišnji odmor.

- Istovremeno pritisnite tipke FREEZER te FRIDGE, i držite ih pritisnute 5 sekundi. Aparat će se isključiti. einschalten.

- Kad je aparat isključen, na ekranu temperature za frižider i zamrzivač prikazane su crtice "--".

- Ostale LED lampice se ugase, i delovanje vašeg aparata se zaustavi.

●

Ponovnim istovremenim pritiskom na tipke FREEZER te FRIDGE za pet sekundi, aparat ponovno uključite.

Page 43

Regulisanje temperature

✽

Kad frižider prvi puta priključite na napajanje, dodeljena temperatura postavljena je na srednju vrednost [SREDNJI].

Zamrzivač

Pritisnite tipku i izbor temperature počne da se menja kao što prikazuje donja slika.

>>> Promene temperature redosledom <<<

Brzo zamrzavanje...

Za brže zamrzavanje pritisnite tipku i držite je pritisnutu sve dok se ne upali signalna lampica ' '. Za isključenje funkcije ponovno pritisnite isto dugme.

Frižider

Pritisnite tipku se menja kao što to prikazuje donja slika.

Za brže hlađenje pritisnite tipku sve dok se ne upali signalna lampica ' '. Za isključenje funkcije ponovno pritisnite isto dugme.

>>> Promene temperature redosledom <<<

, i izbor temperature frižidera počne da

Brzo hlađenje

i držite je pritisnutu

Pažnja!

Namirnice u frižideru mogu zamrznuti ukoliko je temperatura okoline frižidera ispod 5°C.

Page 44

Upotreba opreme i delova u unutrašnjosti aparata

※

Ilustracija prikazuje model opremljen svim mogućnostima.

Pojedini delovi opreme ovise o modelu aparata.

1. Polica (džep) na vratima

zamrzivača za kraće držanje hrane i

sladoleda.

2. Polica na vratima zamrzivača za

držanje zamrznutih namirnica.

3. Polica zamrzivača

Za držanje namirnica, npr. mesa, ribe,

sladoleda ...

4. Ladica zamrzivača

Za držanje sušenih namirnica, mesa,

ribe, peradi, pokrivene ili umotane u foliju.

5. posuda za kocke leda

6. Brzo hlađenje limenki

Za držanje pića (predeo brzog

hlađenja).

7. Polica frižidera

Za držanje uobičajenih namirnica.

8. Prenosna kutija za jaja

Postavite je tamo gde mislite da vam

je najzgodnije (kutiju nemojte koristiti za držanje kocki leda, i nemojte je stavljati u zamrzivač).

9. Ladica za povrće

10. Ladica za voće

11. Višenamenski predeo Multi Plus

Za držanje raznovrsnih namirnica.

12. Polica na vratima frižidera

Za držanje namirnica kao što su mleko, sokovi, pivo, i slično..

Pažnja

●Namirnice (ili sudove s namirnicama) u zamrzivaču ne dodirujte i ne hvatajte mokrim rukama, jer postoji opasnost ozebina.

●U frižideru nemojte držati lekove, uzorke za znanstvena istraživanja, i sl.

Page 45

Saveti za čuvanje namirnica

Operite namirnice pre slaganja u aparat.

Namirnice razdelite na manje komade

Namirnice s visokim procentom vode stavljajte na prednji deo polica (bliže vratima).

●

Ukoliko takve namirnice stavite u blizinu protoka hladnog vazduha, može se desiti da se zamrznu.

Topla ili vruća jela prikladno ohladite pre no što ih počnete slagati u aparat. Time smanjujete potrošnju i povećavate učinak hlađenja.

Pazite kod stavljanja tropskog voća u aparat, npr. banana, ananasa, pa i paradajza, jer niske temperature mogu uticati na njihov kvalitet.

Ostavite dovoljno prostora između pojedinih namirnica. Ako su preblizu, kruženje hladnog vazduha nije dovoljno ekasno, zato je i hlađenje lošije.

Namirnice uvek pokrijte ili umotajte, da se ne šire njihovi mirisi.

Page 46

Održavanje i čišćenje

❷

❶

❸❸

※

Ilustracija prikazuje model opremljen svim mogućnostima.

❶

Ladica

●

Vadite je tako da je uhvatite s obe strane i podignete.

Najpre

isključite aparat iz

električne

energije!

❶

❸

Fijoka za voće i povrće

●

Povucite napred (ka sebi) i lagano podignite, te ladicu

izvucite.

❷

Police zamrzivača i frižidera

●

Uhvatite ih na obe strane i podignite.

Page 47

Kako čistimo

Unutrašnji delovi

●

Za čišćenje koristite krpu natopljenu vodom i

rastopinom blagog deterdženta.

Zadnja strana (mašinski delovi)

●

Najmanje jednom godišnje usisivačem odstranite

prašinu sa rešetki.

Pažnja

Za čišćenje nikad nemojte koristiti benzin, benzen (benzol), razređivače, itd., jer mogu oštetiti površinu.

Page 48

Pre no što pozovete servis ...

Pre no što pozovete servis, molimo vas da pročitate sledeće savete i preporuke za otklanjanje najčešćih poteškoća ili problema u radu.

Poteškoća

Iz frižidera se čuje čudan zvuk.

Poteškoća

U unutrašnjosti nikad nije dovoljno hladno. Zamrzavanje i hlađenje nisu ekasni.

Proverite

❶

Dali je frižider priključen na električnu mrežu?

❷

Dali je temperatura postavljena na manje hladno?

❸

Dali je frižider izložen direktnim zrakama sunca, odnosno dali se u blizini aparata nalazi kakva naprava za grejanje?

❹

Dali je između frižidera i zida dovoljno prostora?

Rešenje

❶

Priključite frižider na napajanje.

❷

Temperaturu postavite na srednje ili jače hlađenje.

❸

Frižider premestite na takav položaj, gde nema neposrednih

zraka sunca, odnosno naprava za grejanje.

❹

Između zadnje stenke frižidera i zida mora biti dovoljno

prostora (više od 10 cm).

Poteškoća

Namirnice u frižideru zamrznu.

Proverite

❶

Dali je temperatura postavljena na najviši stepen hlađenja

[High]?

❷

Dali je temperatura okoline preniska?

❸

Dali su namirnice s velikim procentom vlage složena preblizu

izlazu hladnog vazduha?

Proverite

❶

Dali je tlo ispod frižidera neravno?

❷

Dali je između zadnje strane frižidera i zida premalo prostora?

❸

Dali kakav predmet dodiruje frižider?

Rešenje

❶

Premestite frižider na ravno tlo.

❷

Oko aparata neka bude dovoljno prostora.

❸

Odstranite predmet koji dodiruje frižider.

Poteškoća

Iz unutrašnjosti frižidera se širi smrad.

Proverite

❶

Dali ste u frižider složili nepokrivene ili neupakovane namirnice?

❷

Dali su police zaprljane ostacima namirnica, odnosno hrane?

❸

Dali namirnice predugo stoje u frižideru?

Rešenje

❶

Pokrijte ili zamotajte namirnice.

❷

Police redovito čistite. Ako se smrad uvuče u te delove, nije ga se jednostavno otarasiti.

❸

Namirnice nemojte držati u frižideru predugo. Frižider nije niti besprekorno niti trajno mesto za čuvanje namirnica.

Rešenje

❶

Snizite regulaciju temperature i izaberite srednje ili slabije

hlađenje.

❷

Namirnice mogu zamrznuti ukoliko je temperatura okoline

niža od 5°C. Frižider premestite u takav prostor, u kojem je temperatura viša od 5°C.

❸

Namirnice s velikim procentom vlage složite na police bliže

vratima.

Page 49

Nešto čudno? Bez brige - ovde je odgovor.

Primer Objašnjenje

Toplota

Vrata su

čvrsto

zatvorena

Prednji i bočni deo frižidera su topli ili vrući.

Vrata se teže otvaraju.

Čuje se kao da voda teče iz frižidera.

●

Ispod površine su creva (vodilice za rashladno

sredstvo) koje sprečavaju sabiranje vlage na njoj.

●

Kad vrata zatvorite i odmah nakon toga ih ponovno

pokušate otvoriti, naiđete na otpor i vrata se veoma teško otvaraju. To je zbog toga, što je u unutrašnjost nahrupio topao vazduh i uzrokovao razliku u pritisku. U tom slučaju je najbolje pričekati minut ili dva, i vrata ćete nakon toga moći s lakoćom ponovno otvoriti

●

Kad se kompresor uputi u rad ili kad se zaustavlja,

rashladno sredstvo koje se pretače po crevima uzrokuje zvuk pretakanja tečnosti.

●

I voda od odmrzavanja može uzrokovati sličan zvuk

(ovaj frižider ima sistem automatskog odmrzavanja).

Čudan zvuk

Inje i/ili

kondenzat

Klokotanje ili zveckajući zvuk.

Zujeći zvuk.

Kondenzat ili inje na stenkama i/ili na površini posude za namirnice u zamrzivaču i frižideru.

Kondenzat na površini kućišta.

●

Zbog promena temperature, delovi u unutrašnjosti

se stežu i/ili šire. Do takvih zvukova može doći kad se unutrašnjost ohladi, ili kad se otvore vrata.

●

Kompresor ili ventilator za kruženje hladnog

vazduha može svojim radom uzrokovati takav zvuk (ako frižider ne stoji ravno, zvuk može biti i dosta glasniji).

Inje i/ili kondenzat mogu nastati u sledećim slučajevima:

●

visoka temperatura i/ili visoka vlažnost u okolici

frižidera;

●

ako su vrata predugo otvorena;

●

ako su namirnice s velikim procentom vlage

stavljena u fri ider nepokrivena ili neupakovana.

※

Istu pojavu možete opaziti ako u čašu sipate hladnu vodu i čaša se orosi.

●

Ako u okolici frižidera ima dosta vlage, ona se sabire na površini i kondenzuje.

Page 50

Pripreme na postavljanje

Mere (uključivši i ručku vrata)

1704

340

906 458

600

Nmaojcpir ep rpornoevtei rkitreo zd ahloi dcneitke if rkižroidze vrr ata prostorije.

1026

368.5

150°

1164

57.5

506.5

Izaberite prikladno mesto za postavljanje

600

759

77.5

912

1692

1770

845

12.5

Među zadnjom stranom frižidera i zidom ostavite dovoljno prostora za neometano kruženje vazduha.

Izbegavajte izlaganje aparata direktnim zrakama sunca.

● Kad ste izabrali prikladno mesto za nameštanje,

Note

sledite uputstvima za montažu. Ukoliko je temperatura okolice preniska (manje od 5°C), namirnice u njemu mogu zamrznuti, ili je delovanje frižidera nenormalno.

Page 51

Ukoliko frižider ne može proći kroz vrata, uradite sledeće:

Skidanje vrata zamrzivača

※Najpre odstranite poklopac dna ukoliko je pričvršćen.

Odšrafite štitnik gornjeg šarnira.

Skidanje vrata frižidera

Odšrafite štitnik gornjeg šarnira. U utor sa strane

štitnika ugurajte tanji šrafciger, i skinite štitnik

Pričvrsnu sponu gornjeg šarnira obrnite 3 do 4 puta u

suprotnom smeru kazaljki na satu. Iskopčajte žice. Podignite prednji deo šarnira, i skinite ga (kad je šarnir izvađen, vrata mogu pasti. Pazite na to!)

Pričvrsnu sponu gornjeg šarnira obrnite 3 do 4 puta u

suprotnom smeru kazaljki na satu. Iskopčajte žice.

Podignite prednji deo šarnira, i skinite ga (kad je šarnir

izvađen, vrata mogu pasti. Pazite na to!)

Kad skidate vrata, pazite da ne oštetite vodovodnu

instalaciju.

Podignite vrata prema gore i skinite ih.

Ponovno montiranje vrata zamrzivača

Donji otvor vrata zamrzivača namestite na klin donjeg

šarnira. Pomerite gornji deo vrata prema kućištu i stavite klin gornjeg šarnira u gornji otvor vrata (najpre nataknite zadnji deo šarnira u utor na klinu, a zatim podesite prednji deo na gornji otvor vrata).

Pričvrsnu sponu šarnira obrnite do kraja. Priključite žice

i zašrafite žicu za uzemljenje.

Page 52

Ponovno montiranje vrata frižidera

Donji otvor frižidera nataknite na klin donjeg šarnira.

Izravnavanje frižidera i regulisanje vrata (ako je

potrebno)

Frižider mora stajati besprekorno horizontalno, da bi njegovo delovanje bilo optimalno, da bi njegov izgled bio takav kakvog želite (ukoliko tlo ispod frižidera nije ravno, vrata zamrzivača i frižidera izgledaju iskrivljeno).

Pomerite gornji deo vrata prema kućištu i stavite klin

gornjeg šarnira u gornji otvor vrata (najpre nataknite zadnji deo šarnira u utor na klinu, a zatim podesite prednji deo na gornji otvor vrata).

Pričvrsnu sponu šarnira obrnite do kraja. Priključite

žice i zašrafite žicu za uzemljenje. Namestite i zašrafite štitnik gornjeg šarnira.

Ukoliko su vrata zamrzivača niža od vrata frižidera...

Ravni šrafciger gurnite u utor

na desnom kotačiću (na dnu frižidera) i obrćite ga u smeru kazaljki na satu, sve dok vrata ne budu izravnana (u smeru kazaljki na satu da vrata podignete, a u suprotnom smeru da ih spustite).

※ Ukoliko vam vrata zamrzivača nije uspelo poravnati prema

uputstvima iz 1. koraka, postupite u skladu sa sledećim uputstvima.

Otvorite vrata, odšrafite

prednju ploču, odnosno poklopac i skinite je ako je još

pričvršćena.

Ključ (deo A) stavite na maticu šarnira (1. deo) i odšrafite maticu, tako da ključ obrćete v smeru kazaljki na satu.

Sada stavite ključ (deo B) na maticu šarnira (2. deo) i obrćite

ga smeru kazaljki na satu, da spustite vrata niže.

Kad vrata budu poravnana, čvrsto pritegnite maticu (1)

obrćući je u smeru kazaljki na satu.

Page 53

Ukoliko su vrata frižidera niža od vrata zamrzivača...

Gurnite ravni šrafciger u utor

na levom kotačiću (na dnu frižidera) i obrćite ga u smeru kazaljki na satu sve dok vrata ne budu izravnana (u smeru kazaljki na satu da vrata podignete, a u suprotnom smeru da ih spustite).

※ Ukoliko vam vrata frižidera nije uspelo poravnati prema

uputstvima iz 1. koraka, postupite u skladu sa sledećim uputstvima.

Stavite ključ (deo A) na maticu šarnira (1. deo) i odšrafite

maticu, tako da ključ obrćete v smeru kazaljki na satu.

Sada stavite ključ (deo B) na maticu šarnira (2. deo) i

pričvrstite vrata, tako da ključ obrćete u suprotnom smeru od kazaljki na satu.

Kad vrata budu poravnana, čvrsto pritegnite maticu (1) obrćući je u smeru kazaljki na satu.

Prednji štitnik

Nakon nameštanja i/ili izravnavanja vrata, šrafovima pritegnite i prednji štitnik. (Najpre odstranite šrafove sa prednje donje table. Zatim namestite i pritegnite štitnik).

Pažnja!

●Prednja strana frižidera mora biti malenkost viša od zadnje, tako da se vrata s lakoćom mogu zatvarati. Naime, ukoliko je kotačić zbog izravnavanja vrata previše podignut, dakle da prednja strana bude vidljivo viša od zadnje, može se desiti da se vrata teže otvaraju.

Page 54

Page 55

Návod k použití

Chladnička/mraznička

Page 56

Zacházení s použitým elektrickým a elektronickým odpadem

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově

a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové subjekty v zemích Evropské unie Chceteli likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Likvidace v ostatních zemích mimo Evropskou unii Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

SLEDOVÁNÍ TEPLOTY OKOLNÍHO VZDUCHU

Tato lednice je navržená pro provoz při teplotě okolního prostředí specikované její kategorií, která je vyznačená na výkonnostním štítku.

Klimatická

kategorie

SN (sub-normalna) od +10°C do +32°C

N (normalna) od +16°C do +32°C

ST (suptropska) od +16°C do +38°C

T (tropska) od +16°C do +43°C

POZNÁMKA

Vnitřní teplota může být ovlivněná takovými faktory, jako je umístění lednice, okolní teplota a frekvence otevírání dveří.

Okolní teplota od ... do

BEZPEČNOSTNÍ VAROVÁNÍ (Pouze pro modely R-600a)

Toto zařízení obsahuje určité množství chladícího isobutanu (R600a), což je přírodní plyn s vysokou kompatibilitou pro životní prostředí, který je

nicméně také hořlavý. Při přepravě a instalaci zacházejte s tímto zařízením pečlivě a zajistěte, aby se nepoškodili žádné součásti chladícího okruhu. Chladicí kapalina vystřikující z potrubí by se mohla vznítit nebo způsobit zranění očí. Pokud objevíte průsak, odstraňte možné příčiny vznícení, nepohybujte se v okolí otevřeného plamene a vyvětrejte místnost, kde zařízení po několik minut stálo.

• Abyste zabránili vytvoření hořlavých plynů, pokud objevíte

průsak v chladicím okruhu, velikost místnosti, ve které může být zařízení umístěno, závisí na množství použité chladicí kapaliny. Na každý 1m³ připadá 8g chladicí kapaliny R600a uvnitř zařízení. Množství chladicí kapaliny je zobrazené na typovém štítku uvnitř zařízení.

• Nikdy zařízení nezapínejte, pokud vykazuje jakékoli známky

poškození. Pokud máte pochybnosti, obraťte se na svého prodejce.

Vyhovění RoHS – Zákaz používání nebezpečných substanci (Směrnice č. 2011/65/EU)

Tento výrobek je šetrný k životnímu prostředí a neobsahuje Pb, Cd, Cr+6, Hg, PBB a PBDE, což jsou podle Směrnice zakázané substance.

Obsah

Zajistěte bezpečnost!................................................. 1~2

Instalační příručka ......................................................... 3

Před použitím... .............................................................3

Ovládací panel............................................................... 4

Kontrola teploty.............................................................. 5

Jak používat vnitřní součásti .....................................6~7

Péče & Čištění ........................................................... 8~9

Než zavoláte do servisu.... ..........................................10

Odstraňování potíží ..................................................... 11

Příprava instalace ........................................................ 12

Pokud lednice během instalace neprojde dveřmi,

řiďte se následujícím postupem................................... 13

Vyrovnání lednice & Nastavení dveří

(pokud je nutné.).................................................... 14~15

Page 57

Zajistěte bezpečnost!

Před použitím si důkladně a pečlivě přečtěte tyto bezpečnostní instrukce. Uložte si tuto uživatelskou příručku pro budoucí použití.

Značí možné nebezpečí smrti nebo vážného zranění

WARNUNG

Značí možnost rizika poškození zdraví nebo materiální

ACHTUNG

škody

Další znaky

NEODSTRAŇUJTE nebo nedemontujte! Zajistěte odpojení ze síťové zásuvky (zdířky/hlavního

rozvaděče)! ZÁKAZ...

Varování

NEBEZPEČÍ

1. Pokud je přívodní kabel spotřebiče poškozený, musí

být výrobcem nebo jeho servisním agentem nebo jinou odpovědnou osobou vyměněn, aby se předešlo riziku.

2. Toto zařízení nesmí používat osoby (včetně dětí) s

omezenými fyzickými, smyslovými nebo duševními schopnostmi, osoby s nedostatkem zkušeností a znalostí, jedině pod dohledem nebo po proškolení o používání zařízení osobou odpovědnou za jejich bezpečnost.

VAROVÁNÍ

Zajistěte uzemnění. Zkontrolujte, že je zásuvka ve zdi dobře uzemněná.

●

Vzniká riziko elektrického zkratu.

Nikdy zařízení neodpojujte tažením za přívodní kabel. Vždy pevně uchopte zástrčku.

Přívodní kabel musí ze zásuvky směřovat dolů.

●

Pokud směřuje nahoru, je kabel u zásuvky ohnutý a

může se poškodit, což může způsobit elektrický zkrat nebo požár.

Nikdy neinstalujte lednici na mokrou podlahu nebo do míst s vysokou vlhkostí vzduchu.

●

Oslabuje se elektrická izolace, čímž vzniká riziko

elektrického zkratu.

Nikdy nenechávejte přívodní kabel v kontaktu nebo na tepelných spotřebičích.

●

Přívodní kabel se může poškodit, čímž vzniká riziko

elektrického zkratu.

Zkontrolujte, zda zásuvka není uvolněná ze zdi.

●

Oslabuje se elektrická izolace, čímž vzniká riziko

elektrického zkratu.

Nevystavujte přístroj vlivu kapající nebo stříkající vody.

●

Oslabuje se elektrická izolace, čímž vzniká riziko

elektrického zkratu.

Na povrch lednice nedávejte nádoby s vodou nebo s tekutinou.

●

Voda se může na lednici vylít, čímž vzniká riziko

elektrického zkratu nebo poškození lednice.

Nedopusťte poškození přívodního kabelu spotřebiče samotnou lednicí nebo jinými (těžkými) předměty. Nikdy přívod nepřiměřeně neohýbejte.

●

Pokud je přívodní kabel poškozený nebo se

odlupuje, může způsobit požár nebo úraz elektrickým proudem.

Nepřipojujte několik zařízení do jedné zásuvky ve zdi.

●

Může být příčinou přepětí a/nebo požáru. Pro

zapojení lednice používejte pouze dobře uzemněnou zásuvku.

Nikdy nesahejte na zásuvku nebo přívodní kabel mokrýma rukama.

●

Hrozí riziko úrazu elektrickým proudem.

Nikdy nepoužívejte poškozený přívodní kabel, zástrčku nebo uvolněnou zásuvku.

●

Vzniká riziko požáru, elektrického zkratu nebo

vážného zranění.

Nenechte děti, aby se věšely na dveře lednice.

●

Lednice může spadnout a zranit je.

Nikdy nehýbejte nebo neodstraňujte police, když jsou na nich potraviny a nádoby.

●

Těžké nádoby (ze skla nebo z kovu atd.) mohou

spadnout a zranit Vás anebo mohou rozbít skleněné police a vnitřní součásti.

Nikdy neopravujte, nedemontujte nebo upravujte lednici sami.

●

Vzniká riziko zranění nebo poškození lednice.

Doporučuje se, aby jakýkoli servis lednice prováděla kvalikovaná osoba.

Nikdy v lednici neskladujte jakýkoli hořlavý plyn nebo tekutinu.

Page 58

Nikdy v blízkosti lednice nepoužívejte hořlavý plyn, benzen, ředidlo, benzín, sprej atd.

●

Vzniká riziko požáru, exploze a zranění nebo škody.

Pokud v blízkosti lednice nebo v kuchyni objevíte únik plynu, ihned vyvětrejte, aniž byste se dotýkali přívodního kabelu nebo lednice.

V lednici neskladujte léky, výzkumné vzorky, které vyžadují přesnou kontrolu teploty.

Do spodní části lednice, zejména do spodní části na zadní straně lednice nikdy nestrkejte prsty nebo ruce.

●

Můžete se zranit o ostré kovové hroty nebo se

můžete zranit elektrickým proudem.

Neměňte pojistky nebo LED osvětlení sami. Kontaktujte autorizovaný servis na výměnu.

Pokud objevíte poškozený nebo utržený přívodní kabel, ihned kontaktujte autorizovaný servis.

Pokud se zbavujete staré lednice, nejprve zajistěte odstranění dveří.

●

Děti se můžou v odstavené lednici zavřít a udusit se.

Ponechání staré lednice i pár dní bez odstraněných dvířek je velmi nebezpečné.

Zajistěte, aby ventilační otvory na přístroji i v zabudované struktuře byly volně přístupné.

Pro urychlení odmrazování nepoužívejte žádná mechanická zařízení nebo jiné prostředky.

VAROVÁNÍ

Pokud lednici delší dobu nepoužíváte, odpojte ji ze zásuvky.

Nikdy se nedotýkejte potravin a nádob uložených v mrazáku, zejména z kovu, mokrýma rukama.

●

Můžete si způsobit omrzliny.

Nikdy nekonzumujte jakékoli zkažené nebo prošlé potraviny.

●

Potraviny skladované příliš dlouho v lednici se

můžou zkazit.

Nikdy nedávejte do mrazáku lahve a nádoby ze skla.

●

Nádoby a lahve ze skla se můžou rozbít a zranit

Vás.

Při přenášení lednice (horizontálně nebo v náklonu) ji musí držet minimálně 2 osoby. (Jedna musí držet držadla vzadu nahoře a druhá musí držet spodní držadla). Pokud ji držíte za jiné části, je to velmi nebezpečné a může Vám upadnout.

Před posunutím lednice zajistěte nejprve zasunutí koleček.

●

Kolečka můžou poškodit nebo poškrábat podlahu.

Pokud lednici posouváte daleko, nikdy nezapomeňte vnitřní součásti upevnit páskou. Součásti do sebe mohou narážet a poškodit se.

Nepoužívejte elektrická zařízení uvnitř úložných prostor pro skladování potravin.

Výrobník ledu v mrazáku může vyměnit pouze výrobce nebo autorizovaný servis.

Když jsou dvířka mrazáku otevřená, nemačkejte páku dávkovače.

Připojte pouze k vodovodu s pitnou vodou.

Page 59

Instalační příručka

✽

Před použití si pečlivě přečtěte tyto bezpečnostní instrukce a

řiďte se jimi pro zachování Vaší bezpečnosti.

Bezpečnostní opatření při instalaci a zapojení lednice.

■

Prevence požáru, elektrického zkratu nebo prosakování

❶ 

Nikdy neinstalujte lednici na mokré nebo vlhké podlaze nebo tam, kde se voda může snadno shromažďovat.

❷

Před zapojení do zásuvky zkontrolujte následující.

• Přívod proudu zapojujte pouze do dobře uzemněné zásuvky ve zdi (uzemněného vedení).

• Nezapojujte lednici do společné zásuvky s dalšími spotřebiči.

❸

Nepoužívejte rozbočovací zásuvku nebo prodlužovací

kabel.

❹

Na přívodní kabel nepokládejte žádné jiné (těžké)

předměty.

※

Pokud po zapojení lednice do zásuvky uslyšíte zvláštní zvuk nebo ucítíte silný chemický zápach nebo objevíte

kouř atd., ihned lednici odpojte a kontaktujte autorizovaný servis.

※

Počkejte asi 5 minut před opětovným zapojením lednice, předejdete tak škodám na kompresoru a elektrických zařízeních lednice.

※

Počkejte asi 2 – 3 hodiny, dokud se vnitřek spotřebiče dostatečně neochladí po prvním zapojení do zásuvky, poté můžete v lednici uskladnit potraviny. (Po zapojení můžete cítit zvláštní zápach plastových součástí při počátečním provozu lednice. Jestliže lednice pracuje správně a jednou otevřete a zavřete dveře, zápach zvolna zmizí.)

Před použitím...

* Po instalaci a seřízení dveří vložte kapsu zpět na její místo a

namontujte rukojeť dveří chladničky a mrazničky.

■

Montáž mrazničkových kapes

■

Montáž rukojetí dveří

Poznámka : Obě rukojeti se instalují stejným způsobem.

• Umístěte jednu z rukojetí do vložek na dveřích. Upevněte pomocí šroubů do prostředku dveří.

Opatření při používání

■

Pro prevenci zranění, požáru, elektrického zkratu atd. si před

použitím pečlivě přečtěte tuto uživatelskou příručku a uložte si ji pro budoucí použití.

■

Příslušenství

Přihrádka na vejce návod

• Použitím přiložených klíčů upevněte dva sety šroubů (otáčením ve směru hodinových ručiček).

• Opakujte proces i pro druhé dveře.

Page 60

Ovládací panel

1. Tlačítko FREEZER Tlačítko pro nastavení teploty v mrazáku.

2. Zobrazení tlačítka „Lock“

3. Tlačítko FRIDGE Tlačítko pro teplotu přihrádek v lednici.

4. Tlačítko zámku ovládacího panelu Po stisknutí tohoto tlačítka se uzamkne

ovládací panel a nebude možné provádět neúmyslné změny nastavení. Pro uvolnění zámku stiskněte a podržte toto tlačítko nejméně 3 sekundy. Displej zhasne.

Poznámka

●

Když jsou dvířka lednice otevřené více jak 10 minut, vnitřní osvětlení lednice zhasne.

●

V případě, že jsou buď dvířka mrazáku, nebo dvířka lednice otevřené více jak minutu, bude dveřní alarm zvonit

každou minutu po dobu 5 minut.

●

Funkce zhasnutí displeje

- V rámci úspory energie, po 20 sekundách od zavření dvířek, zhasnou všechna světla na displeji.

- Světlo se rozsvítí při otevření dvířek nebo při stisknutí tlačítka.

- Ve režimu „LED off“ (vypnutí LED) se zobrazí normální režim zobrazení, když stisknete libovolné tlačítko nebo otevřete dvířka lednice.

●

Funkce vypnutí systému

- Můžete zastavit provoz spotřebiče bez vypojení ze zásuvky, zejména pokud odjíždíte na dovolenou.

- Stisknutím a podržením tlačítek FREEZER a FRIDGE po dobu 5 sekund se spotřebič vypne.

- V režimu off bude ikona teplota mrazáku i lednice zobrazovat “-- --”.

- Další LED ikony se zhasnou a veškerý provoz Vašeho spotřebiče se zastaví.

- Opět stiskněte a podržte tlačítka FREEZER a FRIDGE po dobu 5 sekund pro opětovné zapnutí systému.

Page 61

Kontrola teploty

✽

Po prvním zapojení této lednice je režim teploty nastavený na [st ední hodnota] (střední hodnota).

Mrazák

Stiskněte tlačítko a teplota se změní, jak ukazuje obrázek.

>>> Následná změna teploty <<<

Rychlejší zmrazení...

Pokud chcete urychlit mrazení, stiskněte a podržte tlačítko

, dokud se nezobrazí LED ' '. Pro vypnutí podržte

znovu toto tlačítko.

Lednice

Stiskněte tlačítko a teplota se změní, jak ukazuje obrázek.

>>> Následná změna teploty <<<

Rychlejší zchlazení

Pokud chcete urychlit chlazení, stiskněte a podržte tlačítko

, dokud se nezobrazí LED ' '. Pro vypnutí podržte

znovu toto tlačítko.

Varování

Potraviny v lednici se můžou mrazit, pokud je okolní teplota lednice nižší než 5°C.

Page 62

Jak používat vnitřní součásti

※

Tato uživatelská příručka odkazuje na několik modelů. Konkrétní vlastnosti závisí na konkrétním modelu.

1. Přihrádky ve dveřích lednice

pro krátkodobé skladování potravin a

zmrzliny

2. Přihrádky ve dveřích lednice

pro skladování mražených potravin

3. Police v mrazáku

pro skladování mražených potravin,

jako je maso, ryby, zmrzlina...

4. Přihrádka v mrazáku

pro dlouhodobé skladování ryb, masa

5. Forma na kostky ledu

6. Xpress chladič plechovek

pro skladování nápojů (rychlé

zchlazení ).

7. Police v lednici

pro skladování běžných potravin

8. Přihrádka na vejce

(nepoužívejte pro skladování kostek

ledu ani neumisťujte do mrazáku)

9. Přihrádka na zeleninu

10. Přihrádka na ovoce

11. Zóna Multi Plus

pro skladování běžných léků nebo

kosmetických výrobků. (není garantovaná úschova výrobků, jako jsou vědecké vzorky nebo léky, které vyžadují specickou teplotu)

12. Přihrádka na občerstvení

pro skladování potravin, mléka,

džusů, piva atd.

Varování

●V mrazáku se nedotýkejte nebo nedržte potraviny(nádoby s potravinami) mokrýma rukama.

☞ Vzniká riziko omrzlin

●V lednici neskladujte léky, vědecké vzorky atd.

●V chladícím prostoru neskladujte zeleninu, mohla by zmrznout.

Page 63

Tipy pro skladování potravin

Potraviny před skladováním omyjte.

Rozdělte potraviny na menší kousky.

Pokud jsou umístěné v blízkosti proudění vzduchu, mohly by zmrznout.

Teplé nebo horké potraviny by se měli před skladováním v lednici zchladit, předejdete tak vysoké spotřebě energie a zvýšenému výkonu lednice.

Buďte opatrní při skladování tropického ovoce, jako jsou banány, ananasy, rajčata, při nižších teplotách se snadno kazí.

Pokud je to možné, mezi potravinami udržujte dostatečný odstup. Pokud jsou moc těsně nebo moc blízko u sebe, brání cirkulaci vzduchu, což má za následek špatné chlazení lednice.

Vlhké potraviny nebo potraviny s vysokou vlhkostí umístěte dopředu (blízko ke dveřím).

Page 64

Péče & Čištění

❷

Ujistěte

se, že je

řívodní kabel

odpojen.

❶

❸❸

※

Ujistěte se, že je přístroj vypnutý a odpojený od síťové zásuvky.

Konkrétní vlastnosti závisí na konkrétním modelu

❶

Misky v mrazáku a v lednici

●

Držte na obou koncích a vytáhněte.

❷

Police v mrazáku a v lednici

●

Úplně otevřete dveře lednice, poté police vytáhněte

dopředu a vyjměte je.

❶

❸

Přihrádky na zeleninu a ovoce

●

Zatlačte dopředu, vytáhněte nahoru a vyjměte.

Page 65

Jak čistit

Vnitřní součásti

●

Pro čištění používejte mokrou utěrku s trochou

jemného (neutrálního) saponátu.

Zadní část (přístrojová)

●

Vysavačem odstraňujte prach na mřížce minimálně

jednou za rok.

Varování

Nikdy nepoužívejte benzín, benzen (benzol), ředidla atd., mohli by poškodit povrch.

Page 66

Než zavoláte do servisu...

Než zavoláte do servisu, pročtěte si prosím následující tipy pro řešení problémů!

Problém

Z lednice vycházejí zvláštní zvuky.

Problém

Vnitřek se nikdy neochladí. Mražení i chlazení není dobré.

Zkontrolujte..

❶

Není lednice odpojená?

❷

Není teplota nastavená příliš nízko?

❸

Není lednice na přímém slunci nebo není blízko ní umístěné tepelné zařízení?

❹

Není prostor mezi lednicí a zdí příliš malý?

Akce

❶

Zapojte lednici.

❷

Nastavte režim teploty na střední nebo vysoký.

❸

Přesuňte lednici na místo, které není pod přímým slunečním

svitem a kde v blízkosti lednice nebudou zapojená tepelná zařízení.

❹

Udržujte dostatečnou vzdálenost (minimálně 10cm) mezi

lednicí a zdí.

Problém

Potraviny v lednici vždy zmrznou.

Zkontrolujte..

❶

Není teplota nastavená příliš vysoko?

❷

Není teplota v místnosti příliš nízká?

❸

Nejsou potraviny o vysoké vlhkosti skladované blízko místa

proudění studeného vzduchu?

Zkontrolujte..

❶

Není podlaha pod lednicí křivá?

❷

Není prostor mezi lednicí a zdí příliš malý

❸

Nedotýkají se lednice jakékoli jiné předměty nebo věci?

Akce

❶

Přesuňte lednici tam, kde je podlaha rovná

❷

Udržujte dostatečnou vzdálenost.

❸

Odstraňte všechny předměty, které se dotýkají lednice.

Problém

Z lednice vychází nepříjemný zápach

Zkontrolujte..

❶

Nejsou potraviny skladované v lednici odkryté nebo nezabalené?

❷

Nejsou police a přihrádky špinavé?

❸

Neskladujete potraviny příliš dlouhou dobu?

Akce

❶

Potraviny zakryjte nebo zabalte.

❷

Pravidelně je čistěte. Jak jednou tyto součásti načichnou, těžko se zápachu budete zbavovat.

❸

Neskladujte potraviny příliš dlouho. Lednice není ani dokonalý ani trvalý sklad potravin.

Akce

❶

Nastavte teplotu na střední nebo nízkou hodnotu.

❷

Potraviny můžou zmrznout, pokud je okolní teplota pod 5°C.

Přesuňte lednici na místo, kde okolní teplota bude vyšší než 5°C.

❸

Umístěte potraviny s vysokou vlhkostí do polic blízko dveří

lednice.

Page 67

Odstraňování potíží

Situace Vysvětlení

Přední strana a boční strany

Horko

Dvířka jsou

zaseknutá

lednici jsou na dotek teplé nebo horké.

Dvířka se těžko otevírají.

Zvuk, jako když z lednice vytéká voda.

●

Potrubí (nádoba s chladicí kapalinou) je umístěné

pod úrovní povrchu, aby se zabránilo vytváření vlhkosti.

●

Když zavřete dveře a ihned je znovu otevřete,

neotevírají se lehce. Teplý vzduch proudí dovnitř lednice a vytváří tlakové rozdíly. V tomto případě počkejte asi minutu, potom je otevřete lehce.

●

Když se zapíná nebo vypíná kompresor, chladicí

kapalina proudící v potrubí, které uvnitř vytváří proudění studeného vzduchu, může vytvářet takový zvuk.

●

Tento zvuk může vytvářet i rozmrazená voda.

(Tato lednice má automatický rozmrazovací systém).

Divný zvuk

Námraza a

orosení

Praskání nebo cvakání.

Hučení nebo šum.

Orosení nebo námraza na stěně a/nebo na povrchu nádoby na potraviny v mrazáku nebo v lednici.

Orosení povrchu skříňky.

●

Vnitřní součásti na sebe naráží a/nebo se rozpínají

kvůli změnám teploty. Když se vnitřek lednice ochlazuje nebo když jsou otevřené dveře, může se vytvářet takový zvuk.

●

Kompresor nebo ventilátor pro cirkulaci studeného

vzduchu může při provozu vytvářet takový zvuk. (Pokud lednice není vyrovnaná, tento zvuk může být silnější).

Námraza a/nebo orosení se může vytvářet v následujících případech:

●

Vysoká teplota a/nebo vysoká vlhkost v okolí

lednice

●

Když jsou dveře lednice otevřené příliš dlouho

●

Potraviny s vysokou vlhkostí jsou skladované

nezakryté nebo nezabalenéstavljena u fri ider nepokrivena ili neupakovana.

※

To samé můžete vidět, když naléváte studenou vodu do sklenice a povrch této sklenice se orosí.

●

Pokud je v okolí lednice vysoká vlhkost, vlhkost ze vzduchu se zachytá na povrch a ten se orosí.

Page 68

Příprava instalace

Rozměry (včetně úchytek na dveřích)

1704

340

906 458

Nejdříve zkontrolujte, jestli lednice projde dveřmi.

600

1026

368.5

150°

1164

57.5

506.5

Najděte vhodné misto pro instalaci lednice

600

759

77.5

912

1692

1770

845

12.5

Dostatečný prostor mezi lednicí a zdí pro volnou ventilaci vzduchu.

5 cm

VÍCE NEŽ 5 cm

VÍCE NEŽ

Vyhněte se místu s přímým slunečním zářením.

● Až budete mít místo pro instalaci lednice

Poznámka

připravené, postupujte podle instrukcí pro instalaci. Pokud je okolní teplota lednice nižší než 5°C, potraviny můžou zmrznout nebo lednice nebude pracovat normálně.

Page 69

Pokud lednice během instalace neprojde dveřmi, řiďte se následujícím postupem.

Odstranění dvířek mrazáku

※Nejdřív odstraňte přední spodní kryt, pokud je připojený.

Odstranění dvířek lednice

Šroubovákem odšroubujte horní pant. Vložte tenký

šroubovák do postranní drážky krytu a odstraňte ho.

Šroubovákem odšroubujte horní pant.

Otočte horním upevněním pantu proti směru

hodinových ručiček 3 - 4 krát. Odpojte spoje.

Vysaďte přední pant a odstraňte ho. (Po vyjmutí pantu

můžou vypadnout dveře. Buďte opatrní!)

Otočte horním upevněním pantu proti směru hodinových

ručiček 3 – 4 krát. Odpojte spoje.

Zvedněte dveře přímo nahoru a odstraňte je.

Nasazení dvířek mrazáku

Nechte vršek dveří u skříňky a vložte vrchní závěsný

čep do horního otvoru ve dveřích mrazáku. (nejprve vložte zadní stranu panu do drážky výstupku, poté přední stranu do horního otvoru dveří).

Při odstraňování dveří buďte opatrní, abyste

nepoškodili přívod vody.

Zatočte pant pevně až na konec.

Připojte spoje a zašroubujte uzemňovací kabel.

Page 70

Nasazení dvířek lednice

Vložte spodní otvor dveří lednice do spodního

závěsného čepu.

Nechte vršek dveří u skříňky a vložte vrchní závěsný

čep do horního otvoru ve dveřích lednice. (nejprve vložte zadní stranu panu do drážky výstupku, poté přední strnu do horního otvoru dveří).

Zatočte pant pevně až na konec.

Připojte spoje (v závislosti na modelu) a zašroubujte uzemňovací kabel. Zacvakněte a zašroubujte horní pant.

Vyrovnání lednice & Nastavení dveří (pokud je nutné.)

Lednice musí být vyrovnaná, aby dosáhla optimálního výkonu a požadovaného vzhledu. (Pokud je podlaha pod lednicí nerovná, dveře mrazáku i lednice vypadají nesouměrně).

V případě, že jsou dvířka mrazáku níž než dvířka lednice...

Vložte šroubovák (plochý)

do drážky na levém kolečku (spodní straně mrazáku) a otočte jím po směru hodinových ručiček, dokud se dveře nevyrovnají. (po směru hodinových ručiček pro zvednutí dveří mrazáku, proti směru hodinových ručiček pro snížení)

※ Pokud se po provedení kroku 1 dveře nevyrovnají, proveďte

následující kroky.

Otvorite vrata, odšrafite

prednju ploču, odnosno poklopac i skinite je ako je još

pričvršćena.

Vložte do matice pantu (část 1) francouzský klíč (část A) a vyšroubujte matici po směru hodinových ručiček.

Vložte do matice pantu (část 2) francouzský klíč (část B) a

otočte jím po směru hodinových ručiček a posuňte dveře dolů.

Až budou dveře vyrovnané, pevně utáhněte matici (1)

otáčením proti směru hodinových ručiček.

Page 71

V případě, že jsou dveře lednice níž než dveře mrazáku...

Vložte šroubovák (plochý)

do drážky na levém kolečku (spodní straně lednice) a otočte jím po směru hodinových ručiček, dokud se dveře nevyrovnají. (po směru hodinových ručiček pro zvednutí dveří mrazáku, proti směru hodinových ručiček pro snížení)

※ Pokud se po provedení kroku 1 dveře nevyrovnají, proveďte

následující kroky.

Vložte do matice pantu (část 1) francouzský klíč (část

A) a vyšroubujte matici po směru hodinových ručiček.

Vložte do matice pantu (část 2) francouzský klíč (část

B) a otočte jím po směru hodinových ručiček a posuňte dveře nahoru.

Až budou dveře vyrovnané, pevně utáhněte matici (1) otáčením.

Přední kryt

Po instalaci a/nebo vyrovnání dveří, šroubováky upevněte přední kryt. (Nejprve odstraňte šroubováky na předním spodním panelu. Zacvakněte a zašroubujte kryt).

Varování

●Přední strana lednice musí být trochu výš než zadní část pro snadné zavírání dveří, ale pokud jsou kolečka zvednutá příliš, tj. přední strana lednice je mnohem výš než zadní strana, dveře půjdou těžko otvírat.

Page 72

Page 73

Notice d'utilisation

Réfrigérateur congélateur

Page 74

Traitement des appareils électriques

et électroniques en n de vie

Ce symbole, apposé sur le produit, ses accessoires ou sur son emballage, indique que ce produit ne doit pas être traité avec les dechets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des

équipements électriques et électroniques. Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte selective pour les équipements électriques et électroniques utilizes. En s’assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les conséquenses négatives potentielles pour l’environnement et la santé humaine, qui pourraient sinon être causées par une gestion de déchets inappropriée de ce produit. Le recyclage des matériaux aidera à conserver les ressources naturelles. Veuillez cependant ne pas jeter votre matériel électrique et électronique ensemble avec vos ordures ménagères. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

CONSIGNES DE SECURITE (uniquement pour les appareils utilisant le R600a)

OBSERVEZ LA TEMPERATURE AMBIANTE

Ce réfrigérateur est conçu pour fonctionner à température

ambiante spéciée par sa classe qui est marquée sur la

plaque signalétique

Catégorie climatique Température ambiente

SN + 10 à + 32°C

N + 16 à + 32°C

ST 10 à + 38°C

T + 10 à + 43°C

NOTE

La température intérieure peut être affectée par les facteurs comme l’emplacement du réfrigérateur, la température ambiante et la fréquence de l’ouverture de la porte

Cet équipement contient une certaine quantité de gaz réfrigérant isobutane (R600a) un gaz naturel

compatible avec l’environnement qui, cependant,

est combustible, voire explosif. Des precautions doivent être prises pendant le transport et l’installation pour éviter la détérioration du circuit de refroidissement. Car le gaz en s’échappant peut s’enammer ou causer des dommages aux yeux. Si une fuite est détectée, évitez absolument toute amme ou autres sources de chaleur et aérer le local où

• Pour éviter la formation du mélange gaz-air inammable

si la fuite dans le circuit de refroidissement se produit, la taille de la pièce dans laquelle l’appareil peut être placé dépend de la quantité du produit réfrigérant utilisé. La pièce doit être d’une taille de 1m³ pour tous les 8 g du réfrigérant R600a à l’intérieur de l’appareil. La quantité de gaz

dans l’appareil gure sur la plaque signalétique à l’intérieur du

réfrigérateur.

RoHS (Directive 2011/65/EU) Compliant

Ce produit n’est pas nuisible et est durable pour l’environnement, sans Pb, Cd, Cr+6, Hg, PBBs et PBDEs réglementés conformément à la Directive.

Sommaire

À lire impérativement pour votre sécurité ! ................ 1~2

Guide d’installation ........................................................ 3

Avant la mise en service. ............................................... 3

Panneau de commande ................................................ 4

Contrôle de la température ............................................ 5

Utilisation des équipement intérieurs......................... 6~7

Entretien et nettoyage ............................................... 8~9

Avant d’appeler un technicien... .................................. 10

Une anomalie?

Ne vous inquiétez pas. Voici la réponse. ..................... 11

Préparation à l’installation ........................................... 12

Si le réfrigérateur ne passe pas par l’embrasure

de la porte, procéder comme suit. ............................... 13

Mise à niveau du réfrigérateur et ajustement

des portes (si nécessaire) ..................................... 14~15

Page 75

À lire impérativement pour votre sécurité !

Lisez attentivement et complètement ces précautions de sécurité avant de mettre en service l’appareil. Veuillez conserver ce guide d’utilisation pour vous y référer dans le futur.

Indique un risque de danger de mort ou de blessure

AVERTIS

grave

SEMENT

Indique un risque de blessure corporelle ou

ATTENTION

d’endommagement de l’appareil

Altri segnali

NE PAS enlever ni démonter! Débrancher le réfrigérateur quand il ne doit pas être

utilisé pendant une période prolongée ! À NE PAS FAIRE...

Ne jamais utiliser un cordon ni une che électrique endommagés. Ne pas brancher le réfrigérateur sur une prise murale mal xée.

●

Risque d’incendie, de choc électrique ou de blessure

grave.

Relier le réfrigérateur à la terre. Vérier que la prise murale est reliée à la terre.

●

Risque de choc électrique.

Ne jamais tirer sur le l pour débrancher le réfrigérateur. Saisir fermement sa che électrique et la tirer.

Brancher la che dans la prise murale de telle sorte que le cordon soit orienté vers le bas.

●

S’il est orienté vers le haut, il risque d’être tordu

exagérément ou endommagé, ce qui peut provoquer un choc électrique ou un incendie.

À respecter impérativement!

Attention

1. Si le cordon secteur est endommagé il doit être remplacé

par un cordon d'origine, l'opération doit être effectuée par

un technicien qualié du service après vente pour éviter tout

choc électrique.

2. Cet appareil n’est pas prévu pour l’utilisation par des

personnes (y compris les enfants) avec les capacités physiques, sensorielles ou mentales réduites, ou avec un manque de connaissances ou expériences, à moins qu’elles aient reçu la supervision ou l’instruction concernant l’utilisation de l’appareil de la

AVERTISSEMENT

Ne jamais laisser le réfrigérateur lui-même ni d’autres objets (lourds) écraser le cordon d’alimentation. Ne pas tordre exagérément le cordon d’alimentation.

●

Si le cordon d’alimentation est endommagé ou

dénudé, il peut provoquer un incendie ou un choc électrique.

Éviter d’installer le réfrigérateur sur un sol mouillé ou dans une pièce très humide.

●

Il risque d’être moins bien isolé, ce qui peut

provoquer un choc électrique.

Ne jamais faire passer le cordon d’alimentation au-dessus d’un appareil de chauffage ni lui faire toucher un appareil de chauffage.

●

Le cordon risque d’être endommagé et de provoquer

un choc électrique.

Vérier qu’il n’y a pas de jeu dans la che branchée dans la prise murale.

●

Elle risque d’être moins bien isolée et de provoquer

un choc électrique.

Ne jamais verser ni pulvériser d’eau dans le réfrigérateur (ni à l’intérieur, ni à l’extérieur).

●

Il risque d’être moins bien isolé et de provoquer un

choc électrique.

Ne jamais placer de récipients contenant de l’eau ni aucun autre liquide sur le dessus du réfrigérateur.

●

De l’eau risque de tomber dans le réfrigérateur et de

provoquer un choc électrique ou de l’endommager.

Ne pas brancher plusieurs appareils sur une même prise murale.

●

Risque de surchauffe et d’incendie. Utiliser une prise

de terre réservée au réfrigérateur.

Ne jamais manipuler le cordon d’alimentation avec les mains humides.

●

Rischio di scossa elettrica.

Page 76

Ne jamais déplacer ni retirer les étagères ni les

balconnets s’ils contiennent des aliments ou des récipients.

●

Des récipients lourds (en verre, en métal, etc.)

risquent de tomber et de vous blesser, ou de casser les étagères en verre ou d’autres éléments intérieurs.

Ne jamais réparer, démonter ni modier le réfrigérateur vous-mêmes.

●

Risque de blessure corporelle ou d’endommagement

de l’appareil. Toute intervention doit être effectuée

par une personne qualiée.

Ne stocker ni gaz ni liquides inammables dans le réfrigérateur.

Ne jamais utiliser de gaz inammables, de benzène, d’essence ni d’aérosol à proximité du réfrigérateur.

●

Risque d’incendie, d’explosion ou de blessure

corporelle.

Si une fuite de gaz est détectée près du

réfrigérateur ou dans la cuisine, ventiler immédiatement la pièce sans toucher la che électrique ni le réfrigérateur.

Ne pas placer de médicaments ni d’échantillons d’analyse nécessitant un contrôle de température strict dans le réfrigérateur.

Ne jamais passer les doigts ou les mains sous le

réfrigérateur et plus particulièrement à l’arrière de l’appareil.

●

Vous risquez de vous blesser sur les bords coupants

des tôles ou de recevoir un choc électrique.

Ne pas remplacer le fusible ni l’ampoule d’éclairage vous-même. Faire appel à un technicien.

ATTENTION

Débrancher le réfrigérateur quand il ne doit pas être utilisé pendant une période prolongée.

Ne jamais toucher des aliments ni des récipients, plus particulièrement en métal, avec les mains humides dans le compartiment congélateur.

●

Risque d’engelures et de brûlures par le froid.

Ne jamais consommer d’aliments avariés ou détériorés.

●

Les aliments conservés dans le réfrigérateur

pendant une période prolongée peuvent être avariés ou détériorés.

Ne jamais placer de bouteilles ni de récipients en

verre dans le compartiment congélateur.

●

Les récipients en verre et les bouteilles peuvent se

casser et provoquer des blessures corporelles.

Pour déplacer le réfrigérateur (couché ou incline), faire appel à au moins deux personnes pour le tenir. (L’une pour tenir les poignées arrière du haut, l’autre pour tenir celle du bas). Le réfrigérateur risque de glisser et de tomber s’il est tenu par un autre endroit.

Soulever les pieds réglables pour déplacer le réfrigérateur.

●

Les pieds réglables peuvent endommager ou rayer

le sol. Pour déplacer le réfrigérateur sur une longue

distance, xer fermement les éléments intérieurs

avec du ruban adhésif.

●

Sinon, ils risquent de s’entrechoquer et de se casser.

Si le cordon secteur est coupé ou endommagé, appelez le service après vente immédiatement.

Lors de la mise au rebut du réfrigérateur, enlever le joint des portes.

●

Un enfant peut rester coincé et s’étouffer dans un

réfrigérateur abandonné. Respecter cette consigne même si le réfrigérateur ne doit rester entreposé que quelques jours. C'est très dangereux.

Page 77

Guide d’installation

✽

Lisez ces précautions de sécurité avant d’utiliser l’appareil et

respectez-les pour votre sécurité.

Précautions d’installation et de branchement

■

An de prévenir les risques d’incendie, de choc

électrique ou de fuite

❶ 

Ne jamais placer le réfrigérateur à un emplacement où de l’eau risque de s’accumuler facilement.

❷

Vérier les points suivants avant de brancher le

réfrigérateur.

• Utiliser impérativement une prise murale reliée à la terre

pour brancher le réfrigérateur.

• Ne pas brancher le réfrigérateur avec d’autres appareils sur

la même prise.

❸

Ne pas utiliser de prise adaptateur ni de rallonge.

❹

Ne pas laisser des objets lourds compresser le cordon

d’alimentation..

※

Si un bruit étrange, une odeur chimique, une fumée, etc. s’échappent du réfrigérateur après son branchement, le débrancher immédiatement et appeler un technicien. Si un bruit étrange, une odeur chimique, une fumée, etc

※

Attendre environ 5 minutes avant de rebrancher l’appareil

an de ne pas endommager le compresseur ni les autres

composants électriques. Si un bruit étrange, une odeur chimique, une fumée, etc

※

Attendre 2 à 3 heures que l’intérieur soit sufsamment froid

après le premier branchement pour placer des aliments dans le réfrigérateur. (Une odeur de plastique peut apparaître lorsque le réfrigérateur fonctionne pour la première fois après avoir été branché. Cette odeur s’estompe au fur et à mesure que le réfrigérateur fonctionne et que les portes sont ouvertes et fermées.)

Avant la mise en service

* Après avoir terminé l'installation et mis les portes à niveau,

remettez les balconnets en place et montez les poignées du réfrigérateur.

■

Installation des balconnets du congélateur

■

Installation des poignées de porte

Note : les deux poignées s'installent de la même façon.

• Placez l'une des poignées dans les guides, sur la porte du

réfrigérateur ; les vis de la poignée doivent être orientées vers le centre de l'appareil.

Précautions d’utilisation

■

Pour prévenir les risques de blessure corporelle, d’incendie,

de choc électrique, etc., lisez attentivement ce guide

d’utilisation et conservez-le à proximité pour une référence

future.

■

Accessoires

Casier à oeufs Guide d’utilisation

• Avec la clé hexagonale fournie, serrez les deux vis en les

tournant dans le sens des aiguilles d'une montre.

• Répétez l'opération pour la seconde poignée de porte.

Page 78

Panneau de commande

1. Touche FREEZER Sélectionnez cette touche pour choisir la

température du compartiment du congélateur.

2. Afche le verrouillage du panneau de

commande.

3. Touche FRIDGE Pour sélectionner la température du

compartiment du réfrigérateur.

4. Touche de verrouillage du panneau de contrôle Appuyer sur la touche pour prévenir le

changement involontaire des réglages.

Pour désactiver le verrouillage, appuyer

pendant plus de 3 secondes. L’écran s’éteint.

●

Les ampoules intérieures du réfrigérateur s’éteignent quand les portes sont ouvertes depuis plus de 10 minutes.

●

Note

Quand la porte du congélateur ou du réfrigérateur est ouverte depuis plus d’une minute, l’alarme de porte sonne

pendant 5 minutes à 1 minute d’intervalle.

●

Fonction écran éteint

- Lorsque vous fermez la porte, l'écran s'éteint au bout de 20 secondes pour économiser l'énergie.

- Il se rallume lorsque vous ouvrez la porte ou que vous appuyez sur une touche.

- L'utilisation des différentes fonctions ou l'ouvertures des portes réactive l'afchage.

●

Fonction arrêt du système (fonction arrêt d’alimentation)

- L’appareil peut être mis en arrêt volontairement lors d'un départ prolongé sans avoir à le débrancher.

- Actionner simultanément les touches FREEZER et FRIDGE pendant 5 secondes pour éteindre l’appareil.

- A l'inverse, actionner simultanément les touches

- En mode arrêt, la température du congélateur et du réfrigérateur afche “-- --”. Les autres afchages lumineux s’éteignent et le fonctionnement de l'appareil s’interrompt.

FREEZER et FRIDGE pendant 5 secondes pour réactiver l’appareil.

Page 79

Contrôle de la température

✽

Quand le réfrigérateur est branché pour la première fois, le

mode de température est Middle [Moyenne].

Compartiment congélateur

Une pression sur la touche modie la température comme indiqué sur le schéma ci-dessous.

>>> Changement de température séquentiel <<<

Congélation accélérée...

Pour accélérer la congélation, appuyer sur la touche

, l’icône ' ' s’allume et le mode s’enclenche.

Appuyer une nouvelle fois sur la touche pour arrêter ce mode.

Compartiment réfrigérateur

Une pression sur la touche modie la température comme indiqué sur la gure ci-dessous.

>>> Changement de température séquentiel<<<

Congélation accélérée ou Refroidissement

Pour accélérer la congélation, appuyer sur la touche

, l’icône ' ' s’allume et le mode s’enclenche. Appuyer

une nouvelle fois sur la touche pour arrêter ce mode.

Attention

Les aliments conservés dans le réfrigérateur peuvent geler si la température ambiante du réfrigérateur est inférieure à 5°C.

Page 80

Utilisation des équipement intérieurs

※

Ce manuel d’instructions renvoie aux plusieurs modèles. Les caractéristiques réelles dépendent du modèle.

1. Balconnet intérieur porte

(compartiment 2-étoiles) pour un

entreposage à court-terme de la

nourriture ou de la glaçons.

2. Balconnets intérieur porte

pour entreposer de la nourriture

congelée

3. Etagères de congélateur

pour entreposer de la nourriture

congelée telle que de la viande, du poisson, de la glace, des glaçons, etc.

4. Bac du congélateur

pour la conservation prolongée des

aliments séchés, poisson, viande.

5. Bac à glaçons

6. Compartiment de

refroidissement rapide pour entreposer

les canettes de boissons.

7. Étagères du réfrigérateur

pour la conservation des aliments de

consommation courante.

8. Casier à oeufs

(ne pas utiliser ce casier pour la

conservation des cubes de glace et ne pas le placer dans le compartiment congélateur)

9. Compartiment produits frais/

légumes

10. Bac à fruits

11. Zone Multi Plus

12. Balconnet du réfrigérateur

pour la conservation réfrigérée des

aliments, du lait, des jus de fruit, des bouteilles de bière, etc.

Attention

●Ne pas toucher ni tenir les aliments (ni les récipients) avec les mains humides dans le compartiment congélateur.

☞

Risque d’engelures (brûlures par le froid).

●Ne pas placer de médicaments, d’échantillons d’analyse, etc. dans le réfrigérateur.

●Ne pas placer de légumes dans le compartiment produits frais. Ils risquent de geler.

Page 81

Conseils pour la conservation

des aliments

Bien laver les aliments avant de les conserver.

Subdiviser et séparer les aliments en portions aussi petites que possible.

Placer les aliments qui contiennent de l ’eau ou beaucoup d’humidité sur le devant des étagères (à proximité de la porte). S’ils sont placés à proximité de la conduite d’air froid, ils risquent de geler.

Attendre que les aliments chauds ou

brûlants refroidissent sufsamment avant de les mettre au réfrigérateur an de

réduire la consommation d’électricité et d’augmenter le pouvoir de réfrigération.

Faire preuve de prudence pour stocker les fruits tropicaux tels que les bananes, les ananas et les tomates car ils peuvent se détériorer facilement à basse température.

Laisser sufsamment d’espace autour

des aliments. S’ils sont trop tassés ou trop proches les uns des autres, l’air froid ne peut plus circuler et le pouvoir de réfrigération diminue

Ne jamais oublier de couvrir ou emballer

les aliments an d’empêcher l’apparition

d’odeurs

Page 82

Entretien et nettoyage

❷

Débrancher l’appareil au

préalable

❶

❸❸

※

Les fonctionnalités dépendent des modèles

❶

Balconnets du congélateur et du réfrigérateur

●

Tenir les deux extrémités et soulever.

❷

Étagères du congélateur et du réfrigérateur.

●

Úplně otevřete dveře lednice, poté police vytáhněte

dopředu a vyjměte je.

❶

❸

Bac à légumes et fruits

●

Tirez en avant et soulevez un peu pour déplacer.

Page 83

Comment nettoyer

posteriore (zona motore)

●

Utiliser un chiffon doux, de l’eau et un détergent neutre

pour le nettoyage.

Arrière (compartiment moteur)

●

Éliminer la poussière de la grille à l’aide d’un aspirateur

au moins une fois par an.

Attention

Ne jamais utiliser d’essence, de benzène, de diluant, etc. sous peine d’endommager des éléments.

Page 84

Avant d’appeler un technicien...

Veuillez consulter les astuces de dépannage suivantes avant d’appeler un technicien!

Problème

Il ne fait jamais froid à l’intérieur. La congélation et la réfrigération ne sont pas satisfaisantes.

Point à contrôler

❶

Le réfrigérateur est-il débranché ?

❷

La température est-elle réglée sur [MODE BASSE] ?

❸

Le réfrigérateur est-il exposé à la lumière directe du soleil ou y a-t-il un appareil de chauffage à proximité ?

❹

L’arrière du réfrigérateur est-il trop proche du mur ?

Action

❶

Brancher le réfrigérateur.

❷

Régler la température sur Middle (Milieu) ou High (Haut).

❸

Déplacer le réfrigérateur à l’écart de la lumière directe du

soleil et de tout appareil de chauffage.

❹

Laisser un espace sufsant (au moins 10 cm) entre l’arrière

du réfrigérateur et le mur.

Problème

Le réfrigérateur fait un bruit étrange

Point à contrôler

❶

Le sol sur lequel repose le réfrigérateur est-il inégal ?

❷

L’arrière du réfrigérateur est-il trop proche du mur ?

❸

D’autres objets sont-ils en contact avec le réfrigérateur ?

Action

❶

Déplacer le réfrigérateur à un endroit où le sol est nivelé.

❷

Laisser un espace sufsant.

❸

Enlever aucun objet qui touche le réfrigérateur.

Problème

Odeurs ou émanations

nauséabondes venant de l’intérieur

Point à contrôler

❶

Les aliments sont-ils conservés sans couvercle ou sans

emballage ?

❷

Les étagères et les balconnets ont-ils été salis par des

aliments ?

❸

Les aliments sont-ils conservés trop longtemps ?

Problème

Les aliments gèlent dans le réfrigérateur.

Point à contrôler

❶

La température est-elle réglée sur High (Haut). ?

❷

La température ambiante est-elle trop basse ?

❸

Des aliments à forte teneur en humidité sont-ils placés à

proximité de la conduite d’air froid ?

Action

❶

Régler la température sur [Middle] (Milieu) ou [Low] (Basse).

❷

Les aliments peuvent geler si la température ambiante est

inférieure à 5°C. Les déplacer à un endroit où la température est supérieure à 5°C.

❸

Placer les aliments à forte teneur en humidité sur le devant

des étagères, à proximité de la porte.

Action

❶

Couvrir les aliments ou les emballer.

❷

Les nettoyer régulièrement. Quand les odeurs s’imprègnent,

il est difcile de les éliminer.

❸

Ne pas conserver les aliments pendant une période prolongée. Le réfrigérateur n’est pas un conservateur à aliments parfait ni permanent.

Page 85

Une anomalie?

Ne vous inquiétez pas. Voici la réponse.

Anomalie Explication

Chaleur

Porte

difcile à

ouvrir

La façade avant et les côtés du réfrigérateur chauffent.

Les portes ne s’ouvrent pas facilement.

De l’eau semble couler dans le réfrigérateur.

●

Des canalisations (conduites réfrigérantes)

sont placées sous la surface an d’empêcher la

formation d’humidité.

●

Quand la porte est fermée et rouverte juste après,

elle est difcile à ouvrir. De l’air chaud entre à cause

de la différence de pression. Dans pareil cas, attendre une minute avant de rouvrir la porte.

●

Quand le compresseur se lance ou s’arrête, le

liquide réfrigérant qui coule dans les conduites peut faire du bruit.

●

Le dégivrage de l ’eau peut également faire un tel

bruit. (Ce réfrigérateur est équipé d’un système de dégivrage automatique.)

Bruit

étrange

Givre et

conden

sation

Des craquements se font entendre.

Bruit de fond ou bourdonnement.

Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des récipients dans les compartiments congélateur et réfrigérateur.

Condensation à la surface du carénage

●

Lorsque les éléments intérieurs se rétractent

et/ou se dilatent en raison des changements de température, de tels bruits peuvent se faire entendre.

●

Le compresseur ou les ventilateurs de circulation

d’air peuvent provoquer un bruit de fonctionnement. (Si le réfrigérateur n’est pas à niveau, ce bruit peut être plus fort.)

Du givre et/ou de la condensation peuvent se former dans les cas suivants;

●

Quand la température est élevée et/ou l’humidité

forte autour du réfrigérateur.

●

Quand les portes restent ouvertes longtemps

●

Quand des aliments à forte teneur en humidité ne

sont pas couverts ni emballés.

※

Le même phénomène se produit quand on verse de l’eau froide dans un récipient en verre et que de la condensation se forme à la surface.

●

Dans pareil cas, l'humidité ambiante est très élevée autour du réfrigérateur, l'humidité dans l'air se condense sur la surface sous forme de rosée.

Page 86

Préparation à l’installation

Dimensions (y compris les poignées de la porte)

1704

340

906 458

600

Vérifier d’abord que le réfrigérateur passe par l’embrasure de la porte.

1026

368.5

150°

1164

57.5

506.5

Trouver un emplacement d’installation

600

759

77.5

912

1692

1770

845

12.5

adapté

Laisser un espace suffisant entre l’arrière du réfrigérateur et le mur afin que l’air circule librement de 10 cm minimum.

5cm

PLUS QUE 5cm

Ne pas exposer le réfrigérateur au rayonnement direct du soleil

PLUS QUE

● Quand l’emplacement d’installation est prêt,

Note

suivez les instructions d’installation. Si la température ambiante dans laquelle le réfrigérateur fonctionne est basse (inférieure à 5°C), les aliments peuvent geler et le réfrigérateur peut fonctionner anormalement.

Page 87

Si le réfrigérateur ne passe

pas par l’embrasure de la porte, procéder comme suit.

Démontage de la porte du congélateur

※ Enlevez d’abord la pleinte en bas de devant si elle est attachée.

Dévisser le cache de la charnière du haut à l’aide d’un

tournevis.

Dévisser le système de fixation de 3~4 tours dans le sens

inverse des aiguilles d’une montre. Déconnecter les faisceaux électriques.

Démontage de la porte du réfrigérateur

Dévisser le cache de la charnière du haut à l’aide d’un

tournevis. Insérer un tournevis fin dans la fente latérale du cache pour l’enlever.

Dévisser le système de fixation de 3 ou 4 tours dans le

sens inverse des aiguilles d’une montre. Déconnecter les faisceaux électriques.

Soulevez la porte pour l'enlever

Soulever la partie avant de la charnière pour enlever la porte.

(Attention! La porte peut tomber quand la charnière est enlevée.)

Attention à ne pas détériorer le circuit d'arrivée d'eau en

enlevant la porte.

Remontage de la porte du congélateur

Refermer la porte et insérer l’ergot de la charnière du

haut dans le trou du haut de la porte du congélateur. (Insérer d’abord l’arrière de la charnière dans la rainure de l’élément saillant, puis la faire rentrer dans le trou du haut de la porte.)

Visser le système de fixation de la charnière de

plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

Page 88

Remontage de la porte du réfrigérateur

Insérer verticalement le trou du bas de la porte du

réfrigérateur dans l’ergot de la charnière du bas.

Refermer la porte et insérer l’ergot de la charnière du

haut dans le trou du haut de la porte du réfrigérateur. (Insérer d’abord l’arrière de la charnière dans la rainure de l’élément saillant, puis la faire rentrer dans le trou du haut de la porte.)

Visser le système de fixation de la charnière de

plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

Mise à niveau du réfrigérateur

et ajustement des portes (si nécessaire)

Le réfrigérateur doit être à niveau pour assurer un fonctionnement optimal et se présenter correctement. (Quand le sol sur lequel le réfrigérateur repose est inégal, les portes du congélateur et du réfrigérateur ne sont pas alignées.)

Si la porte du congélateur est plus

basse que celle du réfrigérateur...

Insérer un tournevis (plat)

dans l’une des fentes du pied réglable de gauche (bas du congélateur) et faire tourner le pied dans le sens des aiguilles d’une montre jusqu’à ce que la porte soit alignée. (Visser pour faire remonter la porte du congélateur; dévisser pour la faire descendre.)

※ Si l’étape 1 ne suffit pas à aligner la porte du congélateur,

passer aux étapes suivantes.

Ouvrez les portes, dévissez

la couverture de devant et

enlevez-la si elle est attachée.

Insérez la clé (partie A) sur l’écrou de charnière (partie1) et dévissez l’écrou avec la clé dans le sens des aiguilles d’une montre.

Insérez la clé (partie B) sur l’écrou de charnière (partie2) et

tournez la clé dans le sens des aiguilles d’une montre pour faire baisser la porte.

Si la porte est alignée fermez l’écrou (1) bien fort en tournant

la clé dans le sens inverse des aiguilles d’une montre.

Page 89

Si la porte du réfrigérateur est plus

basse que celle du congélateur...

Insérer un tournevis (plat)

dans l’une des fentes du pied réglable de droite (bas du réfrigérateur) et faire tourner le pied dans le sens des aiguilles d’une montre jusqu’à ce que la porte soit alignée. (Visser pour faire remonter la porte du réfrigérateur; dévisser pour la faire descendre.)

※ Si l’étape 1 ne suffit pas à aligner la porte du réfrigérateur,

passer aux étapes suivantes.

Insérez la clé (partie A) sur l’écrou de charnière (partie1) et

dévissez l’écrou avec la clé dans le sens des aiguilles d’une montre.

Insérez la clé (partie B) sur l’écrou de charnière (partie2) et

tournez la clé dans le sens inverse des aiguilles d’une montre pour faire baisser la porte.

Si la porte est alignée fermez l’écrou (1) bien fort en tournant la clé.

Fixation du cache frontal

Après avoir installé le réfrigérateur et/ou aligné les portes, fixer le cache frontal à l’aide des vis fournies (situées dans le casier à oeufs). (Enlevez d’abord les vis du panneau en bas de devant. Faites claquer et vissez la couverture)

Attention

●L’avant du réfrigérateur doit être légèrement plus haut que l’arrière pour faciliter la fermeture des portes, mais si les pieds réglables ont été trop surélevés pour aligner les portes, au point que l’avant du réfrigérateur est trop haut par rapport à l’arrière, la porte peut être difficile à ouvrir.

Page 90

Page 91

Návod na obsluhu

Chladnička s mrazničkou

Page 92

Likvidácia použitého elektrického & elektronického zariadenia

Význam symbolu na výrobku, jeho príslušenstve

alebo obale vyjadruje, že tento výrobok nie je považovaný za domáci odpad. Prosím, odovzdajte toto zariadenie príslušnému zbernému

stredisku na recykláciu použitých elektrických & elektronických zariadení.. V Európskej únii a ostatných Európskych krajinách existujú oddelené zberné zariadenia pre použité elektrické a elektronické výrobky. Zabezpečením správnej likvidácie tohto výrobku pomôžete predísť možnému nebezpečenstvu pre životné prostredie a ľudské zdravie, ktoré by mohli inak byť spôsobené nevhodným zaobchádzaním s týmto výrobkom. Recyklácia materiálov pomôže zachovať prírodné zdroje. Prosím, nelikvidujte preto vaše staré elektrické a elektronické zariadenie s vašim domácim odpadom. Pre podrobnejšie informácie o recyklácii tohto výrobku, prosím, kontaktujte váš miestny úrad, vašu zberňu domáceho odpadu, alebo predajňu, kde ste výrobok zakúpili.

BEZPEČNOSTNÉ UPOZORNENIA

Tento spotrebič obsahuje určité množstvo izobutánového chladiva (R600a) a zemného plynu s vysokou šetrnosťou k životnému prostredie, ale

tiež horľavinu. Pri preprave a inštalácii spotrebiča by ste mali dávať pozor, aby sa žiadna časť chladiaceho okruhu nepoškodila. Chladivo striekajúce von z potrubia sa môže vznietiť alebo spôsobiť zranenie oka. Ak zbadáte presakovanie, vyhnite sa otvorenému ohňu alebo možným zdrojom vznietenia a vyvetrajte miestnosť, v ktorej spotrebič stojí niekoľko minút.

• Aby ste sa vyhli tvorbe zápalnej zmesi plynu so vzduchom, ak

sa vyskytne vytekanie chladiva z okruhu, veľkosť miestnosti, v ktorej môže byť spotrebič umiestnený závisí od množstva použitého chladiva. Miestnosť musí byť veľká 1 m³ na každých 8g chladiva R600a vo vnútri spotrebiča. Množstvo chladiva je uvedené na typovom štítku vo vnútri spotrebiča.

• Nikdy nespúšťajte spotrebič vykazujúci akékoľvek známky

poškodenia. Ak máte pochybnosti, obráťte sa na predajcu.

Prehlasenie o zhode (smernica 2011/65/EU)

Tento výrobok je ekologicky nezávadný a neobsahuje Pb, Cd, Cr+6, Hg, PBBs a PBDEs v súlade so smernicou.

OKOLITÁ TEPLOTA

Táto chladnička je navrhnutá na prevádzku v prostredí s teplotou určenou pre jej kategóriu, ktorá je vyznačená na

typovom štítku

Kategória Okolitá teplota od...do

SN +10°C to +32°C

N +16°C to +32°C

ST +16°C to +38°C

T +16°C to +43°C

POZNÁMKA

Vnútorná teplota môže byť ovplyvnená určitými faktormi ako je umiestnenie chladničky, okolitá teplota a frekvencia otvárania dvier.

Obsah

Zaistite bezpečnosť! .................................................. 1~2

Návod na inštaláciu ....................................................... 3

Pred použitím... .............................................................3

Ovládací panel............................................................... 4

Volič teploty ................................................................... 5

Využitie vnútorných častí ........................................... 6~7

Starostlivosť & Čistenie ............................................. 8~9

Skôr, než zavoláte servis... .......................................... 10

Niečo neobvyklé?

Neobávajte sa. Tu je odpoveď. .................................... 11

Príprava inštalácie ....................................................... 12

Ak sa chladnička nezmestí cez dvere počas

inštalácie, postupujte nasledovne................................ 13

Vyváženie chladničky & nastavenie dvier

(ak sú potrebné) ....................................................14~15

Page 93

Zaistite bezpečnosť!

Pozorne si prečítajte tieto pokyny pred použitím spotrebiča. Prosím, uchovajte tento návod na obsluhu k dispozícii pre budúce použitie

Signalizuje možnosť nebezpečenstva smrti alebo

WARNING

vážneho zranenia

Signalizuje možnosť rizika poranenia alebo poškodenia

CAUTION

materiálu.

Ďalšie symboly

Nevyberajte, ani nerozoberajte!

Vyberte zo zásuvky / elektrického vedenia!

NIE. ZÁKAZ...

Dodržujte pokyny!

Upozornenie

1. Ak sa sieťový kábel poškodí, musí ho vymeniť kvalikovaná

osoba, aby ste sa vyhli nebezpečenstvu.

2. Tento spotrebič nie je určený pre osoby (vrátane detí)

so zníženými telesnými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a znalostí, iba pod dohľadom alebo po poučení ohľadom použitia spotrebiča osobou, zodpovednou za ich bezpečnosť.

Zabezpečte uzemnenie. Skontrolujte, či je vaša zásuvka uzemnená.

●

Nebezpečenstvo úrazu elektrickým prúdom.

Nikdy neodpájajte ťahaním iba sa kábel. Vždy pevne uchopte zástrčku.

Nechajte kábel zo zásuvky voľne visieť.

●

Ak je nasmerovaný nahor, kábel v blízkosti zástrčky

je ohnutý a môže byť poškodený, čo môže spôsobiť úraz el. prúdom alebo požiar.

Neinštalujte chladničku na mokrú podlahu, ani na miesto s nadmernou vlhkosťou.

●

Elektrická izolácia môže zoslabnúť, čo vedie k

nebezpečenstvu úrazu elektrickým prúdom.

Nikdy nenechávajte sieťový kábel dotýkať sa výhrevných zariadení, alebo cez ne visieť.

●

Sieťový kábel sa môže poškodiť a mať za následok

nebezpečenstvo úrazu el. prúdom.

Skontrolujte, či zástrčka nie je uvoľnená zo zásuvky.

●

Elektrická izolácia môže zoslabnúť, čo vedie k

nebezpečenstvu úrazu elektrickým prúdom.

Nikdy nelejte, ani nestriekajte vodu do chladničky (ani do interiéru, ani do exteriéru)

●

Elektrická izolácia môže zoslabnúť, čo vedie k

nebezpečenstvu úrazu elektrickým prúdom.

VAROVANIE

Nikdy nenechávajte sieťový kábel stlačený samotným spotrebičom alebo inými (ťažkými) predmetmi.

●

Ak je kábel poškodený, môže byť príčinou požiaru a

úrazu el. prúdom.

Nezapájajte viacero spotrebičov do tej istej zásuvky.

●

Môže to byť príčina prehriatia a / alebo požiaru.

Použite osobitné uzemnenie pre chladničku.

Nikdy nedržte, ani nazapájajte sieťový kábel mokrými rukami.

●

Riziko úrazu elektrickým prúdom.

Nikdy nepoužívajte poškodený sieťový kábel, ani zástrčku, alebo povolenú zásuvku.

●

Riziko požiaru, úrazu el. prúdom alebo vážneho

poranenia.

Neumiestňujte nádoby s vodou alebo tekutinou na vrch chladničky.

●

Voda sa môže vyliať do chladničky a môže spôsobiť

úraz el. prúdom alebo poškodenie.

Nedovoľte deťom vešať sa po dverách chladničky.

●

Chladnička môže spadnúť a ublížiť im.

Nepresúvajte alebo nevyberajte poličky / priehradky, kým je na nich jedlo a nádoby.

●

Tvrdé nádoby (zo skla, kovu atď.) môžu spadnúť

a zraniť vás a môže prasknúť sklenená polica a vnútorné časti.

Nikdy sa sami nepokúšajte opravovať, rozoberať, ani meniť chladničku.

●

Nebezpečenstvo poranenia alebo poškodenia

chladničky. Odporúčame, aby servis vykonávala kvalikovaná osoba.

Nikdy neuskladňujte v chladničke žiadny zápalný plyn alebo kvapalinu

Page 94

Nikdy nepoužívajte zápalný plyn, benzén, riedidlá, gazolín, sprej atď. pri chladničke.

●

Nebezpečenstvo požiaru, výbuchu, poranenia osôb

alebo poškodenia.

Ak zistíte unikanie plynu v blízkosti chladničky alebo v kuchyni, ihneď vetrajte, nedotýkajte sa sieťového kábla, ani chladničky.

Neuskladňujte lieky alebo výskumné vzorky, ktoré vyžadujú presné ovládanie teploty v chladničke.

Nikdy nevkladajte prsty do spodku chladničky, najmä nie dolnej zadnej časti chladničky.

●

Môžete sa poraniť na ostrých kovových hranách

alebo utrpieť poranenie el. prúdom.

Nemeňte sami poistku alebo LED osvetlenie. Zavolajte servisného technika.

Keď zistíte poškodenie sieťového kábla alebo prerušenie, ihneď zavolajte servis.

Keď sa chcete zbaviť vašej starej chladničky, najskôr odmontujte dvere.

●

Deti by sa mohli zavrieť a udusiť v opustenej

chladničke.

Neblokujte a udržujte čisté vetracie otvory na spotrebiči, a v jeho blízkosti.

Nepoužívajte mechanické zariadenia, alebo iné prostriedky na urýchlenie rozmrazovania.

UPOZORNENIE

Odpojte chladničku, keď sa nebude používať dlhšiu dobu.

Nikdy sa nedotýkajte jedla, ani priehradok, hlavne z kovu mokrými rukami v mraziacej časti.

●

Môžete utrpieť omrzliny.

Nikdy nejedzte pokazené, ani znehodnotené jedlo.

●

Jedlo uskladnené príliš dlho v chladničke sa môže

znehodnotiť a pokaziť.

Nikdy neodkladajte fľaše a nádoby zo skla do mraziacej časti.

●

Sklenené nádoby a fľaše môžu prasknúť a môžu vás

poraniť.

Pri presúvaní chladničky (vodorovne alebo naklonenú) sú potrební viac než 2 ľudia, aby ju držali. (Jeden drží za horné zadné rukoväte, ďalší za držiak v dolnej časti) Ak držíte za iné časti, je to nebezpečné a náchylné na vykĺznutie.

Pred presúvaním spotrebiča najskôr otočte kolieska.

●

Kolieska sa môžu poškodiť alebo poškrabať podlahu.

Ak spotrebič presúvať na dlhšiu vzdialenosť, nezabudnite upevniť vnútorné časti páskou. Inak môžu na seba vzájomne narážať a popraskať.

Nepoužívajte elektrické spotrebiče vo vnútri priehradok na jedlo v spotrebiči.

Výrobník ľadu v mrazničke môže vymeniť iba výrobca, alebo servisný technik.

Keď sú dvierka mrazničky otvorené, nestláčajte páčku zásobníka

Pripojte iba k prívodu pitnej vody.

Page 95

Návod na inštaláciu

✽

Pozorne si prečítajte tieto bezpečnostné pokyny pred

použitím a dodržujte ich v záujme vašej bezpečnosti.

Upozornenia k inštalácii a elektrickému pripojeniu

■

Zabráňte požiaru, úrazu el. prúdom alebo

❶ 

Nikdy neinštalujte chladničku na mokrú, vlhkú podlahu, kde sa môže voda ľahko hromadiť.

❷

Skontrolujte pred elektrickým pripojením.

• Pripojte sieťovú zástrčku iba do uzemnenej zásuvky (uzemnené napájanie).

• Nezapájajte chladničku spolu s inými spotrebičmi do rovnakej zásuvky.

❸

Nepoužívajte adaptér alebo predlžovací kábel.

❹

Nezaťažujte sieťový kábel inými ťažkými predmetmi

※

Ak zistíte zvláštny hluk, silný chemický zápach, alebosa

objaví dym atď. z chladničky po elektrickom zapojení, ihneď vyberte zástrčku a zavolajte servisného technika.

※

Počkajte asi 5 minút pred zapojením, aby ste zabránili poškodeniu kompresora a elektrických zariadení chladničky.

※

Počkajte 2 ~ 3 hodiny, kým vnútro úplne vychladne, po prvom zapojení, potom vkladajte do vnútra jedlo. (Môžete cítiť nejaký zápach umelej hmoty pri prvotnej prevádzke chladničky po zapojení. Zápach zmizne, pretože chladnička pracuje a dvere sa otvárajú a zatvárajú)

Pred použitím...

* Po konečnej inštalácii a vyvážení dvier, založte priehradky na

svoje miesta a nainštalujte rukoväte dvierok chladničky.

■

Inštalácia priehradiek mrazničky

■

Inštalácia rukovätí dvier

Poznámka: Obidve rukoväte sa inštalujú rovnakým spôsobom.

• Založte jednu z rukovätí dvier do vodítiek na dverách chladničky, sadu skrutiek na rukoväti nasmerujte do stredu chladničky s mrazničkou.

Upozornenia k použitiu

■

Aby ste zabránili zraneniu, požiaru, zraneniu el. prúdomatď.

pozorne si prečítajte tento návod na obsluhu a odložte pre budúce použitie.

■

Príslušenstvo

Nádoba na vajcia Návod na obsluhu

• Pomocou dodaného šesťhranného kľúča dotiahnite dve skrutky (v smere hodinových ručičiek).

• Zopakujte tento postup na upevnenie druhej rukoväte.

Page 96

Ovládací panel

1. tlačidlo FREEZER

Tlačidlo voľby teploty pre mraziacu časť.

2. Zobrazuje tlačidlo 'Lock' (zámka).

3. Tlačidlo FRIDGE Tlačidlo voľby teploty pre chladiacu časť.

4. Tlačidlo blokovania ovládacieho panelu Držte tlačidlo viac ako 3 sekundy na aktiváciu a zabráňte neúmyselnej zmene nastavení. Na odblokovanie stlačte na viac ako 3 sekundy. Displej zhasne.

●

Vnútorné osvetlenie chladničky sa vypne, keď sú dvere otvorené viac ako 10 minút.

●

Pozn

V prípade, že necháte dvere mrazničky alebo chladničky otvorené dlhšie ako minútu, alarm dvier bude zvoniť 5

minút v 1-minútových intervaloch.

●

Funkcia vypnutia displeja

- V rámci úspory energie, po 20 sekundách od zatvorenia dvierok, zhasnú všetky svetlá na displeji.

- Svetlo sa rozsvieti pri otvorení dwerok alebo pri stlačení tlačidla.

- Bežný režim displeja sa obnoví, keď stlačíte tlačidlo alebo použijete dvere.

●

Funkcia vypnutia systému (vypnutie systému)

- Môžete zastaviť prevádzku spotrebiča bez odpojenia, najmä cez prázdniny.

- Stlačením tlačidla FREEZER a FRIDGE súčasne na 5 sekúnd vypnete spotrebič.

- o "vypnutom" režime, na displeji teploty mrazničky a chladničky je “-- --”. Ostatné LED kontrolky zmiznú a celá prevádzka spotrebiča sa zastaví. Opačne, stlačením tlačidla FREEZER a FRIDGE súčasne na 5 sekúnd spotrebič znovu zapnete.

Page 97

Volič teploty

✽

Pri prvom zapojení tejto chladničky, režim teploty sa nastaví na [Middle] (stredný).

Mraziaca časť

Stlačte tlačidlo a nastavená teplota sa zmení podľa znázornenia na obrázku.

>>> Postupná zmena teploty <<<

Rýchle zmrazenie...

Keď si želáte rýchlejšie zmrazenie, stlačte tlačidlo kým sa nerozsvieti LED kontrolka ' '. Stačí znovu stlačiť tlačidlo na uvoľnenie.

Chladiaca časť

Stlačte tlačidlo a nastavenie teploty sa zmení podľa znázornenia na obrázku.

>>> Postupná zmena teploty <<<

Rýchlejšie chladenie

Keď chcete rýchlejšie chladiť, stlačte tlačidlo , kým sa nerozsvieti LED kontrolka ' '. Stačí znovu stlačiť tlačidlo na uvoľnenie.

Upozornenie

Jedlá v chladničke môžete zmraziť, ak je teplota okolia chladničky nižšia ako 5°C.

Page 98

Využitie vnútorných častí

※

Tento návod na obsluhu popisuje viaceré modely. Skutočné funkcie závisia od modelu.

1. Odkladací priestor dvier

na krátkodobé uskladnenie jedla a

zmrzliny.

2. Odkladací priestor dvier

na uskladnenie zmrazeného jedla.

3. Polička mrazničky

na uskladnenie zmrazeného jedla ako

mäso, ryby, zmrzlina

4. Mraznička

na uskladnenie sušeného jedla, rýb

alebo mäsa dlhodobo.

5. Forma na kocky ľadu

6. Xpress Can Chiller

na uskladnenie nápojov (oddiel rýchleho chladenia).

7. Polička chladničky

na uskladnenie bežných jedál.

8. Zásobník na vajcia

(nepoužívajte zásobník na uskladnenie

kociek ľadu, ani ho neodkladajte do mraziacej časti.)

Upozornenie

●Nedotýkajte sa, ani nedržte jedlá alebo nádoby s jedlom v mraziacej časti mokrými rukami.

☞

Nebezpečenstvo omrznutia (spálenia mrazom).

●Neodkladajte lieky, výskumné vzorky atď. do chladničky.

9. Priehradka na zeleninu

10. Priehradka na ovocie

11. Zóna multi Plus

na uskladnenie všeobecných

výrobkov..

12. Osviežujúca priehradka

na uskladnenie chladiaceho jedla,

mlieka, džúsu, fľaškového piva atď..

Page 99

Rady k uskladneniu

Jedlo pred uskladnením umyte.

Rozdeľte a oddeľte jedlo na viaceré kúsky.

Umiestnite vodnaté jedlá alebo jedlá s vysokou vlhkosťou na prednú časť poličiek (bližšie k dverám). Ak ich umiestnite bližšie k prúdeniu chladného vzduchu, môžu zmrznúť.

Horúce alebo teplé jedlá by sa mali najskôr úplne ochladiť pred uskladnením, aby sa znížila spotreba energie a zvýšil chladiaci výkon.

Dávajte pozor pri uskladnení tropického ovocia ako banány, ananás a paradajky, pretože sa môžu ľahko pokaziť pri nižších teplotách.

Udržujte dostatok priestoru medzi jedlami. Ak sú príliš blízko seba, obmedzuje to cirkuláciu chladného vzduchu, čo má za následok zlé chladenie.

Nikdy nezabudnite prikryť alebo zabaliť jedlo, aby si zachovalo vôňu.

Page 100

Starostlivosť & Čistenie

❷

Najskôr

odpojte

❶

❸❸

※

Skutočné funkcie závisia od modelu

❶

Priehradky chladničky & mrazničky

●

Uchopte obidva konce a vytiahnite.

❷

Poličky chladničky & mrazničky

●

Dvere úplne otvorte, potom vytiahnite police smerom von.

❶

❸

Zásuvka na zeleninu a ovocie

●

Vytiahnite a trochu nadvihnite, aby ste vybrali
