INSTRUKCJA OBSŁUGI
KUCHENKA WOLNOSTOJĄCA
1
Dziękujemy Państwu za Państwa zaufanie i zakup naszego urządzenia.
Celem niniejszej szczegółowej instrukcji obsługi jest ułatwienie korzystania z tego produktu. Instrukcja powinna
umożliwić możliwie jak najszybsze zapoznanie się ze swoim nowym urządzeniem.
Proszę upewnić się, że otrzymali Państwo urządzenie w stanie nieuszkodzonym. W przypadku stwierdzenia
uszkodzenia w transporcie proszę skontaktować się ze sprzedawcą, gdzie nabyli Państwo urządzenie, lub z
regionalnym dystrybutorem, który je dostarczył.
Instrukcja ta jest ważna tylko wówczas, gdy na urządzeniu umieszczony jest symbol kraju. Jeśli na urządzeniu jest
BRAK symbolu kraju proszę sprawdzić w instrukcji technicznej, w jaki sposób urządzenie należy wyregulować, by
spełniało ono obowiązujące w danym kraju wymagania eksploatacyjne.
Urządzenie należy podłączyć zgodnie z obowiązującymi przepisami i można je eksploatować wyłącznie w dobrze
wentylowanych pomieszczeniach. Przed przystąpieniem do podłączenia lub eksploatacji urządzenia proszę zapoznać
się z treścią instrukcji.
Instrukcja jest także dostępna na naszej stronie internetowej: http://www.gorenje.com
W treści instrukcji stosowane są przedstawione poniżej symbole, które posiadają podane obok nich znaczenia:
INFORMACJA!
Informacja, porada, wskazówka lub zalecenie
OSTRZEŻENIE!
Ostrzeżenie – ogólne niebezpieczeństwo
Ważne jest, by dokładnie zapoznać się z treścią instrukcji.
2
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
DOKŁADNIE ZAPOZNAĆ SIĘ ZE WSKAZÓWKAMI I ZACHOWAĆ
JE DO PÓŹNIEJSZEGO WYKORZYSTANIA.
Z niniejszego urządzenia mogą korzystać dzieci w wieku od lat 8 wzwyż oraz osoby o
ograniczonej sprawności fizycznej, czuciowej lub umysłowej lub bez doświadczenia i
przeszkolenia, o ile będą one nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i uświadomią sobie one związane z tym
niebezpieczeństwa. Nie pozwalać na to, by urządzeniem bawiły się dzieci. Dzieciom bez
nadzoru nie wolno powierzać wykonywania zadań z zakresu czyszczenia i konserwacji
zastrzeżonej dla użytkownika.
OSTRZEŻENIE: Urządzenie i niektóre z odsłoniętych jego części mogą się w trakcie
eksploatacji bardzo nagrzewać. Proszę uważać, by nie dotknąć elementów grzejnych.
Należy nie pozwalać zbliżać się do urządzenia dzieciom w wieku poniżej 8 lat, chyba że pod
stałym nadzorem.
OSTRZEŻENIE: Odsłonięte części urządzenia mogą się w czasie eksploatacji bardzo
nagrzewać. Należy nie pozwalać zbliżać się do piekarnika małym dzieciom.
OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać na powierzchniach kuchenki
żadnych przedmiotów.
OSTROŻNIE: Proces gotowania wymaga nadzoru. Krótkotrwały proces gotowania musi być
nadzorowany przez cały czas.
OSTRZEŻENIE: Gotowanie na kuchence bez nadzoru z wykorzystaniem tłuszczu lub oleju
może być niebezpieczne i wywołać pożar. NIGDY nie próbować gasić pożaru wodą, lecz
wyłączyć urządzenie, a następnie nakryć płomień np. pokrywką lub kocem
przeciwpożarowym.
OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki, upewnić się, że urządzenie
zostało wyłączone z prądu, aby uniknąć niebezpieczeństwa porażenia prądem
elektrycznym.
Aby uniknąć przegrzania, urządzenia nie wolno montować za ozdobnymi drzwiami.
OSTRZEŻENIE: W razie pęknięcia powierzchni wyłączyć urządzenie, aby uniknąć
możliwości porażenia prądem elektrycznym.
Do czyszczenia szklanych drzwiczek piekarnika lub ewentualnie szkła zamocowanych na
zawiasach pokryw kuchenki nie używać silnych środków czyszczących o właściwościach
ściernych lub ostrych skrobaków metalowych, ponieważ mogłyby one porysować
powierzchnię, a w konsekwencji doprowadzić do rozbicia szkła.
3
Nie używać do czyszczenia urządzenia odkurzaczy parowych lub wysokociśnieniowych,
ponieważ mogłoby to doprowadzić do porażenia prądem elektrycznym.
Urządzenie nie jest przeznaczone do tego, by było sterowane przy pomocy zewnętrznych
programatorów czasowych lub oddzielnego układu zdalnego sterowania.
OSTRZEŻENIE: Używać wyłącznie osłon kuchenki zaprojektowanych przez
producenta urządzenia, wskazanych przez producenta w instrukcji obsługi lub
wbudowanych w urządzenie. Stosowanie nieodpowiednich osłon grozi wypadkiem.
Urządzenie jest przeznaczone do tego by postawić je bezpośrednio na podłodze, bez
żadnych wsporników lub cokołów.
W razie uszkodzenia kabla zasilającego musi zostać on wymieniony dla uniknięcia
niebezpieczeństwa przez producenta, jego serwisanta lub osoby o podobnych
kwalifikacjach.
Przed podniesieniem pokrywy upewnić się, że jest ona czysta i nie ma na niej żadnych
rozlanych płynów. Pokrywa może mieć polakierowaną lub szklaną powierzchnię. Można ją
zamknąć dopiero po całkowitym wystygnięciu stref gotowania.
OSTROŻNIE: Niniejsze urządzenie jest przeznaczone wyłącznie do przyrządzania
żywności. Nie wolno go wykorzystywać do innych celów, np. do ogrzewania pomieszczenia.
Kuchenka z panelem sterowania ze stali nierdzewnej i piekarnikiem elektrycznym
wyposażona jest w wentylator chłodzący. Podczas pracy piekarnika przy zamkniętych
drzwiach, powietrze wydostaje się z kuchenki w obszarze pod panelem sterowania. W
przypadku braku przepływu powietrza należy wyłączyć urządzenie i skontaktować się z
serwisem.
Urządzenie może podłączyć wyłącznie upoważniony przez gazownię lub autoryzowany

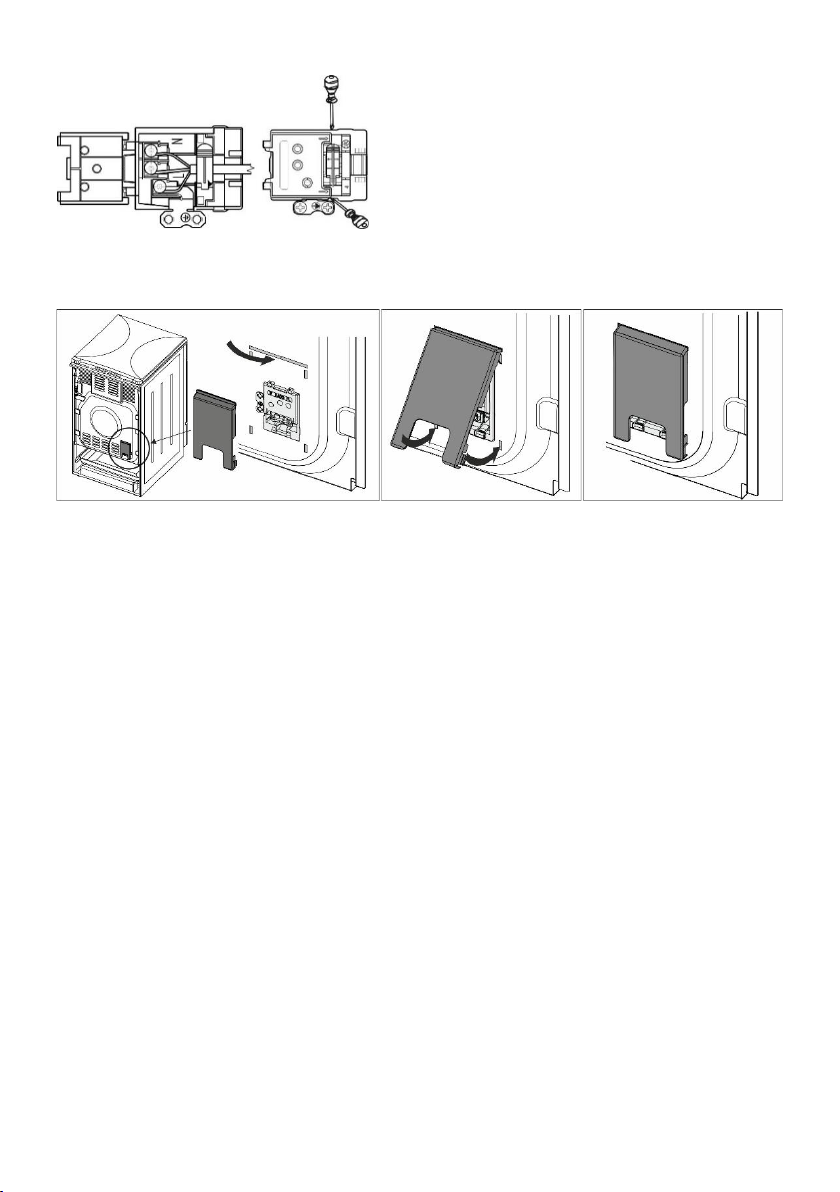

serwis fachowiec. Puszkę zaciskową (miejsce podłączenia kabla zasilającego) chronić
pokrywą puszki zaciskowej, patrz wyposażenie. Należy przestrzegać wszelkich
obowiązujących przepisów i warunków technicznych miejscowego dystrybutora gazu
dotyczących podłączenia do sieci gazowej.
Z wykonywaniem nieuprawnionych czynności serwisowych i naprawczych może wiązać się
ryzyko wybuchu, porażenia prądem elektrycznym i zwarcia, a w konsekwencji obrażeń ciała
i uszkodzenia urządzenia. Czynności tego typu może wykonywać wyłącznie upoważniony
do tego fachowiec.
Przed przystąpieniem do montażu upewnić się, że urządzenie zostało wyregulowane (rodzaj
i ciśnienie gazu) zgodnie z warunkami lokalnego dystrybutora gazu.
Parametry eksploatacyjne urządzenia są podane na etykiecie (lub tabliczce znamionowej).
Urządzenia nie podłącza się do wyciągu produktów spalania. Należy je zamontować i
podłączyć zgodnie z aktualnie obowiązującymi przepisami instalacyjnymi. Szczególną
uwagę należy zwrócić na stosowne wymagania dotyczące wentylacji.
4
OSTROŻNIE: Korzystaniu z gazowego urządzenia kuchennego towarzyszy wydzielanie się
w pomieszczeniu, w którym jest ono zamontowane, ciepła, wilgoci i produktów spalania.
Upewnić się, że kuchnia posiada odpowiednią wentylację, zwłaszcza w czasie korzystania
z urządzenia: nie zakrywać naturalnych otworów wentylacyjnych lub zamontować
mechaniczne urządzenie wentylacyjne (wyciąg mechaniczny).
OSTROŻNIE: Możliwość przewrócenia się.

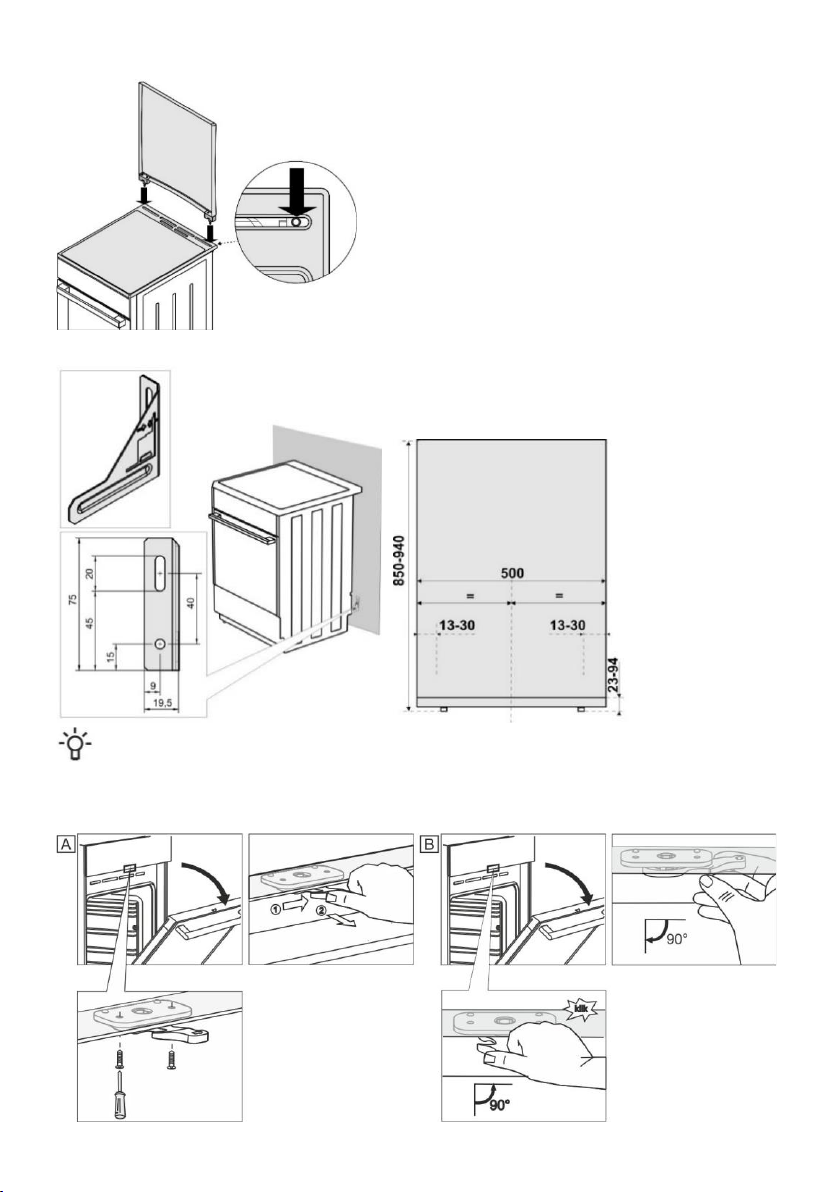

OSTRZEŻENIE: Aby uniknąć przewrócenia się urządzenia,
konieczne okazać się może zamontowanie elementów
stabilizujących. Patrz instrukcja montażu.
Długotrwałe, intensywne korzystanie z urządzenia może wymagać dodatkowej wentylacji,
np. otwarcia okna, lub skuteczniejszej wentylacji, np. zwiększenia poziomu ewentualnej
wentylacji mechanicznej.
To jest urządzenie grupy 1 i 2/1. Jeśli urządzenie zostanie ustawione w rzędzie, to może
dotykać sąsiednich szafek z obu stron. Z jednej strony w odległości co najmniej 10 cm od
urządzenia znajdować się może wysoka szafka (wyższa od urządzenia). Z drugiej strony
można postawić jedynie szafkę tej samej wysokości.
Zwrócić uwagę na prawidłowe rozmieszczenie elementów palników.
Nie instalować urządzenia w pobliżu silnych źródełciepła takich jak piecyki na paliwo stałe,
ponieważ wysokie temperatury panujące w ich pobliżu mogłyby doprowadzić do
uszkodzenia urządzenia.
Jeśli nie zamierza się używać palników przez dłuższy okres czasu (np. w czasie urlopu)
zamknąć główny zawór wlotowy.
Przytrzaśnięcie w drzwiczkach piekarnika kabli zasilających innych urządzeń znajdujących
się w pobliżu tego urządzenia może powodować uszkodzenie tych kabli, a to z kolei może
doprowadzić do powstania zwarcia. Dlatego też względem kabli zasilających innych
urządzeń należy zachować bezpieczny odstęp.
5
W przypadku stwierdzenia usterki instalacji gazowej lub wyczucia ulatniającego się gazu w
pomieszczeniu:
• natychmiast odciąć dopływ gazu lub zamknąć butlę z gazem;
• zgasić wszelkie źródła otwartego ognia, w tym produkty tytoniowe;
• nie włączać i nie wyłączać żadnych urządzeń elektrycznych (łącznie ze światłami);
• dokładnie wywietrzyć pomieszczenie – otworzyć okna;
• natychmiast skontaktować się z punktem serwisowym lub autoryzowanym dystrybutorem
gazu ziemnego.
Nie wyklejać ścian piekarnika folią aluminiową i nie umieszczać na dnie piekarnika blach lub
innych naczyń. Folia aluminiowa uniemożliwiałaby cyrkulację powietrza w piekarniku,
utrudniałaby pieczenie i zniszczyłaby emaliową powłokę.
Drzwiczki piekarnika bardzo się w trakcie eksploatacji nagrzewają. Jako dodatkowe
zabezpieczenie zamontowane jest trzecie szkło obniżające temperaturę powierzchni
zewnętrznej (tylko w niektórych modelach).
Nadmierne obciążanie zawiasów drzwiczek piekarnika może spowodować ich uszkodzenie.
Nie kłaść ciężkich garnków na otwarte drzwiczki piekarnika i nie opierać o otwarte drzwiczki
piekarnika w czasie jego czyszczenia w środku. Nigdy nie stawać na otwartych drzwiczkach
piekarnika, ani nie pozwalać dzieciom, by na nich siadały.
Uważać, by otwory wentylacyjne nigdy nie były zakryte lub w jakikolwiek inny sposób
niedrożne.
W razie usterki wentylatora chłodzącego nie używać urządzenia, wyłączyć je i wezwać
technika serwisowego.
UWAGA: Jeżeli urządzenie posiada płytę grzewczą wykonaną ze szkła lub ceramiki, w razie
rozbicia:
• natychmiast zamknąć doprowadzenie paliwa do palników a elektryczne elementy
grzewcze i urządzenia odłączyć od zasilania;
• nie dotykać powierzchni urządzenia;
• nie używać urządzenia.
Urządzenie należy podłączyć kablem 3 x 1,5 mm2 oznaczonym symbolem H05VV-F3G1,5
lub lepszym. Kabel musi zostać zainstalowany przez serwisanta lub osobę o podobnych
kwalifikacjach.
Urządzenie należy podłączyć do stałej instalacji zgodnej z obowiązującymi przepisami.
Urządzenie należy podłączyć do stałej instalacji posiadającej wbudowany mechanizm
rozłączający. Stałą instalację należy wykonać zgodnie z obowiązującymi przepisami.
PRZED PODŁĄCZENIEM URZĄDZENIA
Przed przystąpieniem do podłączenia urządzenia dokładnie zapoznać się z instrukcją
obsługi. Gwarancja nie obejmuje napraw lub roszczeń gwarancyjnych wynikających
z nieprawidłowego podłączenia lub eksploatacji urządzenia.
6
WOLNOSTOJĄCA KUCHENKA GAZOWO-ELEKTRYCZNA
Opis urządzenia
INFORMACJA!
Funkcje i wyposażenie urządzenia są zależne od modelu.
1 Pokrywa
2 Płyta kuchenna
3 Panel sterowania
4 Wyłącznik drzwicze
5 Oświetlenie
6 Prowadnice – poziomy pieczenia
7 Tabliczka znamionowa
8 Drzwiczki
9 Uchwyt drzwicze
10 Szuflada/ Obróć w dół
11 Cokół
12 Regulowane nóżki
Parametry elektryczne (w zależności od modelu, patrz tabliczka znamionowa)
220-240V 1N~; 50/60 Hz, 1x16A
Stopień ochrony: IPX0
OBCIĄŻENIE CIEPLNE
Oznaczenie typu
Całkowity nominalny pobór mocy elektrycznej (kW)
(Piekarnik bez grilla)
(Piekarnik z grillem)
FM511x-xxxxx
2,2
2,8
FM513x-xxxxx
3,2
2,8
FM514x-xxxxx
-
3,3
FK511x-xxxxx
2,2
2,8
FK513x-xxxxx
3,2
2,8
FK514x-xxxxx
-
3,3
Płyta kuchenna
Całkowite nominalne obciążenie cieplne przy użyciu gazu (kW)
7,8
Kraj przeznaczenia
Kategorie urządzeń
PL
I2E, I3B/P, II2E3B/P
7
POKRYWA URZĄDZENIA
Przed podniesieniem pokrywy upewnić się, że jest ona czysta i nie ma na niej żadnych rozlanych płynów. Pokrywa
może mieć polakierowaną lub szklaną powierzchnię. Można ją zamknąć dopiero po całkowitym wystygnięciu stref
gotowania.
Nie zamykać pokrywy, kiedy jest zapalony palnik!
Umieszczony na produkcie lub jego opakowaniu symbol wskazuje na to, ż e w przypadku nagrzania się
szklane pokrywy mogą pęknąć. Przed zamknięciem pokrywy wyłączyć wszystkie palniki.
SZUFLADA URZĄDZENIA
Nie przechowywać w szufladzie piekarnika żadnych przedmiotów łatwopalnych, wybuchowych, lotnych
lub wrażliwych na temperaturę (takich jak papier, obrusy, reklamówki, środki czyszczące lub detergenty i
aerozole) ponieważ mogłyby one się w czasie pracy piekarnika zapalić i wywołać pożar.
DRUCIANE PROWADNICE
Druciane prowadnice umożliwiają przyrządzanie żywności na czterech poziomach.
Eksploatacja urządzenia jest bezpieczna zarówno z jak i bez prowadnic blach.
WYCIĄGANE PROWADNICE TELESKOPOWE
Dla poziomu 2, 3 i 4 można zamontować wyciągane prowadnice teleskopowe. Prowadnice mogą być wyciągane
całkowicie lub częściowo.
WYBRZUSZENIA
Piekarnik ma wytłoczone boczne rowki na czterech poziomych do umieszczenia rusztu i blach do pieczenia.
WYŁĄCZNIK W DRZWICZKACH PIEKARNIKA
Jeśli w czasie przyrządzania żywności drzwiczki piekarnika zostaną otwarte, wyłącznik wyłącza podgrzewanie
piekarnika i wentylator. Zamknięcie drzwiczek powoduje ponowne włączenie grzałek.
WENTYLATOR CHŁODZĄCY
Urządzenie jest wyposażone w wentylator, który chłodzi obudowę urządzenia i jego panel sterowania. Wentylator
chłodzący pracuje podczas pracy piekarnika.
Urządzenie i niektóre z jego odsłoniętych części wykazują tendencję do nagrzewania się w czasie
gotowania i pieczenia. Używać rękawic żaroodpornych.
RUSZT
Ruszt wyposażony jest w zatrzask zabezpieczający, dlatego też przy wysuwaniu rusztu z piekarnika podnieść
go z przodu lekko do góry.
Ruszt lub blachę należy zawsze wsuwać w wyżłobienia pomiędzy dwoma metalowymi profilami.
W przypadku wysuwanych prowadnic teleskopowych
najpierw należy wysunąć prowadnice jednego
poziomu i położyć na nie ruszt lub blachę, a następnie
możliwie jak najdalej wsunąć je ręką.
8
Zamknąć drzwiczki piekarnika po całkowitym wsunięciu prowadnic teleskopowych do środka.
Wyposażenie do pieczenia może w czasie nagrzewania zmienić kształt, co nie wpływa na jego funkcjonalność.
Po ochłodzeniu powróci ono do stanu pierwotnego.
PRZED UŻYCIEM URZĄDZENIA PO RAZ PIERWSZY
• Po odebraniu urządzenia usunąć z piekarnika wszystkie elementy, w tym wyposażenie transportowe.
• Wszystkie akcesoria i przybory przeczyścić ciepłą wodą i normalnym detergentem. Nie używać środków czystości
o właściwościach ściernych.
• Pierwszemu rozgrzewaniu się piekarnika towarzyszyć będzie charakterystyczny zapach nowego urządzenia. W
czasie pierwszego uruchomienia przewietrzyć dobrze pomieszczenie.

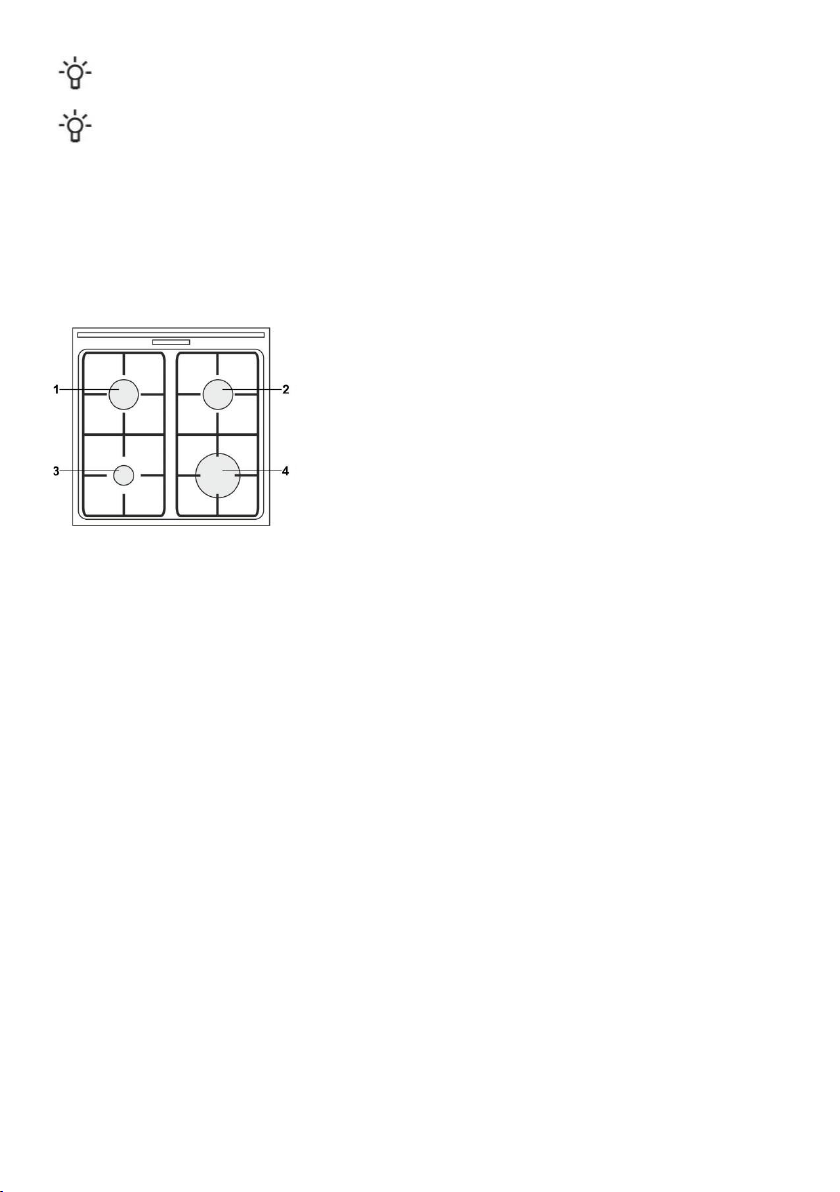

PŁYTA KUCHENNA
1 Strefa grzejna z tyłu po lewej stronie
2 Strefa grzejna z tyłu po prawej stronie
3 Strefa grzejna z przodu po lewej stronie
4 Strefa grzejna z przodu po prawej stronie
WSKAZÓWKI DOTYCZĄCE ENERGOOSZCZĘDNOŚCI
• Garnki i ich dna powinny mieć taką samą średnicę co strefa gotowania. Jeśli garnek lub rondel będzie za mały,
część energii cieplej ucieknie, a strefa gotowania ulegnie uszkodzenia.
• Jeśli nie przeszkadza to w gotowaniu, używać pokrywki.
• Wielkość naczynia powinna być dostosowana do ilości żywności. Gotowanie niewielkiej ilości żywności w dużym
garnku lub rondlu powoduje, że ucieka jeszcze więcej energii.
• Jeśli przyrządzenie danego dania jest długotrwałe, używać szybkowaru.
• Warzywa, ziemniaki, itp. można gotować w mniejszej ilości wody. Nie ma to wpływu na jakość ugotowania, o ile
garnek będzie szczelnie zamknięty pokrywką. Po doprowadzeniu wody do wrzenia zmniejszyć poziom ciepła, tak
by był on wystarczający do utrzymania gotowania na wolnym ogniu.
PALNIKI GAZOWE
• Aby obsmażyć żywność, najpierw ustawić maksymalną moc palnika, a następnie kontynuować smażenie przy
minimalnej mocy.
• W niektórych modelach palniki kuchenki są wyposażone w termoelektryczne urządzenia zabezpieczające. Gdy
płomień palnika gaśnie (wskutek wykipienia, przeciągu, itp.), dopływ gazu zostaje automatycznie odcięty.
Wyeliminowane zostaje wszelkie prawdopodobieństwo wydostania się gazu do pomieszczenia.
• Koronę palnika zawsze dokładnie zakrywać nakrywką. Pamiętać o tym, że otwory w koronie palnika nigdy nie mogą
być zablokowane.
9

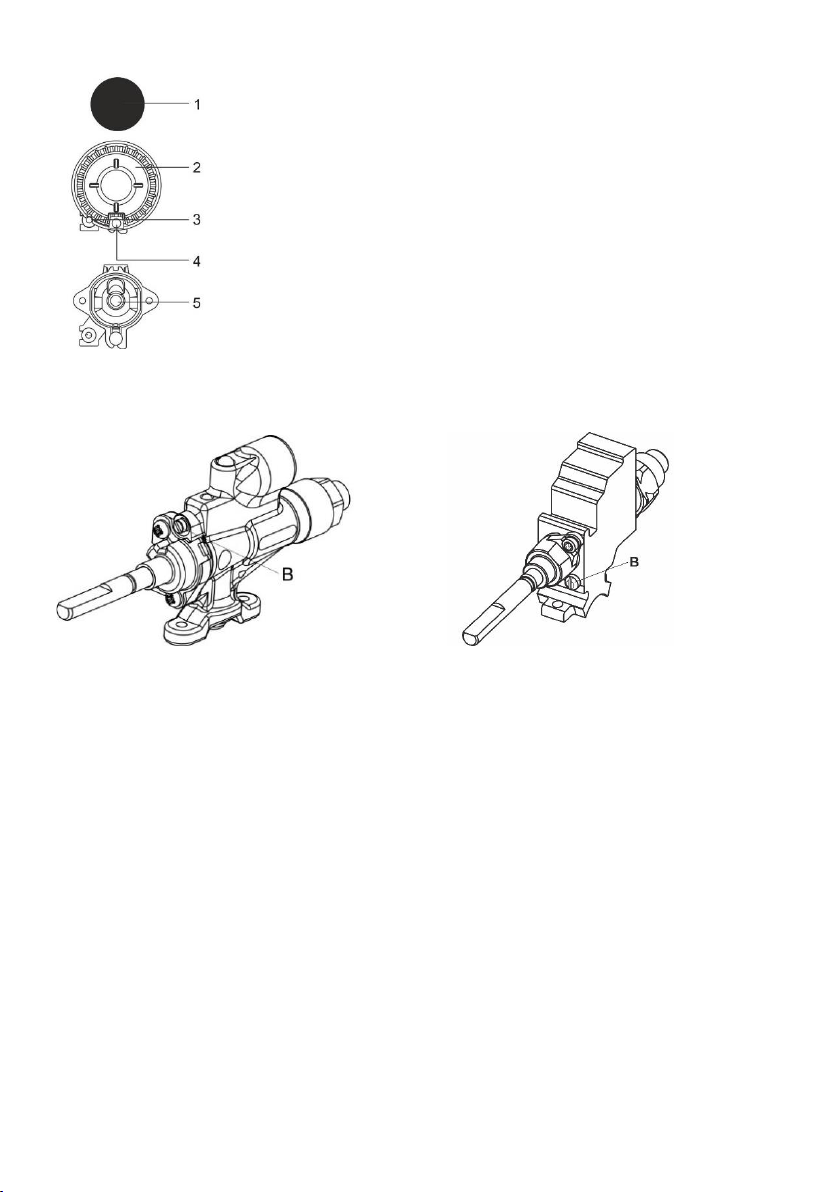

1 Nakrywka korony palnika
2 Korona palnika z nakrywką
3 Termoogniwo (lub w niektórych modelach zabezpieczenie termoelektryczne)
4 Świeca zapłonowa
5 Dysza
WSKAZÓWKI DOTYCZĄCE NACZYŃ
• Wybór odpowiednich naczyń pozwala na optymalny czas gotowania i zużycie gazu. Najważniejsza w tym względzie
jest średnica naczynia.
• Jeśli garnek lub naczynie jest za małe, to zostanie ono uszkodzone przez płomienie wychodzące poza krawędzie
jego denka. Poza tym zużycie gazu będzie większe.
• Jeśli garnek lub naczynie jest za duże, brak jest wystarczającej ilości powietrza i spalanie jest mniej wydajne.
Reduktor kuchenki gazowej (tylko w niektórych modelach). Reduktora kuchenki gazowej używać przy gotowaniu w
naczyniach o mniejszej średnicy. Postawić go na ruszcie nad palnikiem pomocniczym.
Rodzaj palnika
Średnica naczynia
Duży (3,0 kW)
220-260 mm
Normalny (1,9 kW)
180-220 mm
Pomocniczy (1,0 kW)
120-180 mm
ZAPALANIE I DZIAŁANIE PALNIKÓW
Zawsze przed jego obróceniem nacisnąć pokrętło.
Poziom mocy jest zaznaczony na pokrętłach przy pomocy symbolu dużego i małego płomienia. Obracając pokrętłem
zmienić jego położenie z dużego ( )na mały płomień ( ) i z powrotem. Oba symbole płomieni wyznaczają zakres
roboczy.
Nie zaleca się ustawień pomiędzy ( ) i ( )Płomień w tym zakresie jest nie stabilny i może zgasnąć.
Aby wyłączyć palnik, obracając pokrętłem w prawo ustawić je w pozycji ( ).
10
Zapłon przy użyciu jednej ręki
Aby zapalić palnik gazowy, wcisnąć odpowiadające mu pokrętło i obracając nim ustawić je w maksymalnym położeniu.
Świeca zapłonowa wytworzy iskrę elektryczną i gaz zapali się.
Zapłon przy użyciu dwóch rąk
Aby zapalić palnik gazowy, wcisnąć odpowiadające mu pokrętło i obracając nim ustawić je w maksymalnym położeniu.
Nacisnąć przycisk świecy zapłonowej. Świeca zapłonowa wytworzy iskrę elektryczną i gaz zapali się.
Zapłon elektryczny działa jedynie wówczas, gdy kabel zasilający podłączony jest do sieci elektrycznej. Jeśli
zapłon elektryczny nie działa ze względu na przerwę w dostawie prądu lub zawilgocenie świec zapłonowych, gaz w
dalszym ciągu można zapalić przy użyciu zapałki lub zapalniczki.
Po zapaleniu przytrzymać pokrętło przez ok. 5 kolejnych sekund w pozycji wciśniętej aż do ustabilizowania się
płomienia.
Jeśli zapłon palnika nie nastąpi w ciągu 15 sekund, zamknąć go i odczekać co najmniej 1 minutę.
Następnie powtórzyć procedurę zapłonu. Jeśli płomień palnika zgaśnie (bez względu na przyczynę), to
zamknąć palnik i przed kolejną próbą jego zapalenia odczekać 1 minutę.
ELEKTRONICZNY PROGRAMATOR CZASOWY
Interfejs użytkownika
1. Wyświetlacz funkcji czasomierza
2. Wskaźnik zasilania
3. Przycisk ”Mniej”
4. Przycisk czasomierza
5. Przycisk ”Więcej”
Ustawianie aktualnego czasu
Przy podłączaniu urządzenia do sieci elektrycznej po raz pierwszy wyświetlacz zapala się. Po
upływie 3 sekund na wyświetlaczu zaczyna migać symbol zegara i „12:00”.
Wartości czasu można ustawić naciskając ikony ” do tyłuʺ i ʺdo przoduʺ . Po upływie 10
sekund wyświetlacz automatycznie potwierdza ustawienia i urządzenie jest gotowe do użytku.
Aktualny czas można nastawić:
• po pierwszym podłączeniu urządzenia do sieci,
• w trybie gotowości (standby), dwukrotnie naciskając przycisk czasu,
• po przerwie w dopływie prądu elektrycznego.
Ustawianie czasu przygotowywania
Przy pomocy pokrętła ”funkcji piekarnika” wybrać funkcję piekarnika i ustawić temperaturę.
Nacisnąć przycisk ”czasu” , aby wybrać funkcję „czasu przygotowywania”. Na
wyświetlaczu zapala się piktogram dla ”czasu przygotowywania” . Nacisnąć przycisk
”mniej” lub ”więcej” , aby ustawić czas przygotowywania. Nastawienie automatycznie
potwierdzi się po 10 sekundach. Nastawienie można też potwierdzić naciskając przycisk
ʺnastawienie programu“ .
Wyświetlany jest upływający czas przygotowywania.
Po włączeniu piekarnika “przełącznikiem funkcji piekarnika ” elektroniczny timer automatycznie po 3 sekundach
zaoferuje możliwość nastawienia czasu pieczenia. Wyświetlacz miga i świeci symbol ʺczas pieczeniaʺ . Jeżeli nie
zostanie nastawiony czas, po 5 sekundach timer przełączy się do trybu gotowości i pieczenie nie będzie sterowane
timerem. Na wyświetlaczu pojawi się aktualny czas.
Po upływie nastawionego czasu pieczenia zabrzmi sygnał dźwiękowy i piekarnik wyłączy się. Wyłączyć piekarnik
“przełącznikiem funkcji piekarnika ”. W celu przerwania sygnału dźwiękowego nacisnąć dowolny przycisk timera.
11
W razie niewyłączenia piekarnika i przerwania sygnału dźwiękowego naciśnięciem dowolnego
przycisku piekarnik ponownie włączy się i pieczenie będzie trwać dalej.
Ustawianie czasu przygotowywania i czasu zakończenia
Przy pomocy pokrętła ”funkcji piekarnika” wybrać funkcję piekarnika i ustawić temperaturę.
Nacisnąć przycisk ”czasu” , aby wybrać funkcję „czasu przygotowywania”. Na
wyświetlaczu zapala się piktogram dla ”czasu przygotowywania” . Nacisnąć przycisk
”mniej” lub ”więcej” , aby ustawić czas przygotowywania. Nacisnąć przycisk
”programatora czasowego” , aby zapamiętać ustawiony czas. Teraz nacisnąć dwukrotnie
przycisk ʺnastawienie programu“ . Na wyświetlaczu pojawia się piktogram ”czasu
zakończenia” . Nacisnąć przycisk ”mniej” lub ”więcej” , aby ustawić czas zakończenia.
Nastawienie automatycznie potwierdzi się po 10 sekundach. Nastawienie można też
potwierdzić naciskając przycisk ʺnastawienie programu“ .
Piekarnik zacznie pracować przed nastawionym ʺczasem dokończenia“ według żądanego ʺczasu pieczeniaʺ ,
dopóki piekarnik nie osiągnie nastawionego ʺczasu dokończenia“ , piekarnik wyłączy się.
Przykład: Nastawiony czas pieczenia wynosi 30 min., czas dokończenia jest o godzinie 12:00. Piekarnik zacznie
pracować o godzinie 11:30 a na wyświetlaczu pojawi się pozostały czas pieczenia. O godz. 12:00 piekarnik wyłączy
się.
Po upływie nastawionego czasu pieczenia zabrzmi sygnał dźwiękowy i piekarnik wyłączy się. Wyłączyć piekarnik
“przełącznikiem funkcji piekarnika ”. W celu przerwania sygnału dźwiękowego nacisnąć dowolny przycisk timera.
INFORMACJA!
Ustawienie czasu przygotowania i czasu zakończenia nie jest możliwe w przypadku grilla i grilla z systemem
wentylatorów.
Funkcja ”Alarm programatora czasowego”
Funkcja „alarmu programatora czasowego” może być używana niezależnie od piekarnika.
Najwyższe możliwe ustawienie to 23 godziny i 59 minut.Ostatnia minuta odliczanego czasu
jest wyświetlana w sekundach.
Po upływie nastawionego czasu zabrzmi sygnał dźwiękowy. W celu przerwania sygnału
dźwiękowego nacisnąć dowolny przycisk timera. Timer przełączy się do trybu gotowości i na
wyświetlaczu pojawi się aktualny czas.
Wszystkie funkcje programatora czasowego można anulować ustawiając czas na ”0”. Jeśli
urządzenie było nieaktywne przez kilka minut, to przejdzie w tryb czuwania. Pojawia się
aktualna godzina i zapala się wybrana funkcja programatora czasowego.
DODATKOWE FUNKCJE
Blokada przed dziećmi
Z pomocą zamka dziecięcego można zablokować włączenie piekarnika lub zablokować
obsługę timera w trakcie pieczenia z nastawionym programem, i w ten sposób zapobiec
niepożądanemu używaniu piekarnika.
Zamek dziecięcy uaktywnia się naciskając przycisk “nastawienie programu“ przez czas 5
sekund. Na wyświetlaczu przez 5 sekund wyświetlany będzie napis „Loc”. Wskazuje on na to,
że wszystkie funkcje są zablokowane.
Aby wyłączyć blokadę przed dziećmi, ponownie nacisnąć przycisk i przytrzymać go przez
kilka sekund w pozycji wciśniętej.
Gdy tylko blokada przed dziećmi zostanie włączona i nie zostanie ustawiona żadna funkcja programatora
czasowego (wyświetlany będzie tylko zegar), piekarnik przestanie działać. Jeśli blokada przed dziećmi zostanie
włączona po ustawieniu jakiejkolwiek funkcji programatora czasowego, piekarnik będzie działał, ale ustawień nie
będzie można zmienić.
Po włączeniu blokady przed dziećmi nie można zmienić żadnych funkcji piekarnika lub funkcji dodatkowych. Proces
przyrządzania żywności można zakończyć wyłącznie poprzez przekręcenie pokrętła „funkcji piekarnika” na „0”.
12
Blokada przed dziećmi pozostaje włączona, nawet jeśli piekarnik zostanie wyłączony. Zanim będzie można wybrać
nowy program, blokada przed dziećmi musi zostać wyłączona.
Sygnał dźwiękowy
Jeśli nie została włączona żadna funkcja programatora czasowego, ustawić można głośność
sygnału dźwiękowego. Urządzenie jest w trybie gotowości i jest wyświetlany tylko aktualny
czas.
Nacisnąć i przytrzymać w pozycji wciśniętej przez 5 sekund przycisk ”mniej” . Na
wyświetlaczu pojawi się symbol ”Voll”, a za nim kilka całkowicie podświetlonych kresek.
Nacisnąć przycisk ”mniej” lub ”więcej” , aby wybrać jeden z trzech poziomów głośności
(jeden, dwie lub trzy kreski) lub brak dźwięku (Off). Nastawienie automatycznie potwierdzi się
po 5 sekundach i zostanie wyświetlona aktualny czas. Nastawienie można też potwierdzić
naciskając przycisk ʺnastawienie programu“ .
Zmniejszanie kontrastu wyświetlacza
Wcisnąć i przytrzymać przez 5 sekund przycisk ʺwięcej” . Na wyświetlaczu pojawi sie ʺBri”,
za nim kilka całkowicie podświetlonych kresek. Nacisnąć przycisk ʺmniej” lub ʺwięcej” ,
aby ustawić poziom przyciemnienia (jeden, dwie lub trzy kreski). Nastawienie automatycznie
potwierdzi się po 5 sekundach i zostanie wyświetlona aktualny czas.
Nastawienie można też potwierdzić naciskając przycisk ʺnastawienie programu“ .
Wskaźnik zasilania
Kontrolka włączonego piekarnika świeci, kiedy jest wybrana funkcja piekarnika
przełącznikiem “przełącznik funkcji piekarnika“.
Wskazywanie błędów
W razie wystąpienia błędu na wyświetlaczu widoczny jest tekst ”ERR” i numer błędu. Proszę
poinformować o tym dział serwisu.
JEDNOSTKA STERUJĄCA
1. Tylne lewe pokrętło strefy gotowania
2. Przednie lewe pokrętło strefy gotowania
3. Przednie prawe pokrętło strefy gotowania
4. Tylne prawe pokrętło strefy gotowania
5. Pokrętło wyboru systemu przyrządzania żywności
6. Pokrętło temperatury piekarnika
7. Elektroniczny programator czasowy
8. Kontrolka piekarnika. Kontrolka świeci, kiedy są aktywne grzałki. Jak tylko piekarnik osiągnie nastawioną
temperaturę, zgaśnie.
13
PIEKARNIK (w zależności od modelu)
WYBÓR SYSTEMU PRZYRZĄDZANIA
Piekarnik obsługuje się pokrętłem “przełącznik funkcji piekarnika“ do nastawiania funkcji, oraz pokrętłem “nastawienie
temperatury“ do nastawiania temperatury.
Obracając pokrętłem (w lewo i w prawo) wybrać system przyrządzania.
Ustawienia można zmieniać także w czasie pracy.
NASTAWIENIE TEMPERATURY PIEKARNIKA
Nastawienie temperatury można zmieniać obracając pokrętłem termostatu w prawo w zakresie 50 – 275/300°C.
Obracając w lewo obniża się temperaturę.
W razie przekręcenia pozycji zerowej siłą dojdzie do uszkodzenia termostatu!
WYŁĄCZANIE PIEKARNIKA
POKRĘTŁO SELEKTORA SYSTEMU PRZYRZĄDZANIA ustawić w pozycji "0".
OŚWIETLENIE PIEKARNIKA
We wszystkich trybach pracy oświetlenie piekarnika włącza się automatycznie po wybraniu trybu pracy.
SYSTEM PRZYRZĄDZANIA
System
Sugerowana
temperatura °C
Opis
50 – max.
SZYBKIE PODGRZEWANIE
Funkcja ta służy do możliwie jak najszybszego rozgrzania piekarnika
do żądanej temperatury. Nie jest ona przeznaczona do przyrządzania
żywności. Proces podgrzewania kończy się z chwilą, gdy piekarnik
rozgrzeje się do żądanej temperatury.
200
GÓRNA I DOLNA GRZAŁKA
Grzałki w dolnej i górnej ściance piekarnika wytwarzają energię
cieplną, która rozchodzi się równomiernie po całym wnętrzu
piekarnika. Ciast i mięs nie można piec z użyciem tylko jednej grzałki.
180
GRZAŁKA W GÓRNEJ ŚCIANCE
Energię cieplną na żywność rozprowadza wyłącznie grzałka
umieszczona w górnej ściance piekarnika. Używać jej do
przyrumieniania potrawy od góry (końcowego przyrumieniania).
180
GRZAŁKA W DOLNEJ ŚCIANCE
Energię cieplną na żywność rozprowadza wyłącznie grzałka
umieszczona w dolnej ściance piekarnika. Używać jej do
przyrumieniania potrawy od dołu.
180
GRZAŁKA W GÓRNEJ I DOLNEJ ŚCIANCE Z WENTYLATOREM *
Włączone są obie grzałki i wentylator. Wentylator zapewnia
równomierny obieg gorącego powietrza wewnątrz piekarnika. Program
służy do pieczenia piasta, rozmrażania oraz suszenia owoców i
warzyw.
230
GRILL
Włączona jest wyłącznie grzałka grilla będąca częścią większego
zestawu do grillowania. Systemu tego używa się do grillowania małej
ilości jednostronnych kanapek lub kiełbasek do piwa oraz do
przyrządzania tostów. Maksymalna dozwolona temperatura: 230°C.
230
DUŻY GRILL
Włączona jest górna grzałka i grzałka grilla. Energię cieplną emituje
bezpośrednio grzałka grilla zainstalowana w górnej ściance piekarnika.
Dla zwiększenia efektu podgrzewania włącza się także górna grzałka.
Kombinacja ta służy do grillowania niewielkiej ilości jednostronnych
kanapek, mięsa i kiełbasek do piwa oraz do przyrządzania tostów.
Maksymalna dozwolona temperatura: 230°C.
14
System
Sugerowana
temperatura °C
Opis
170
GRILL Z WENTYLATOREM
Włączona jest grzałka grilla i wentylator. Kombinacja ta służy do
grillowania mięsa oraz do jednostronnego pieczenia większych
kawałków mięsa lub drobiu. Nadaje się także do przyrządzania dań au
gratin i przyrumieniania na chrupiącą skórkę. Maksymalna dozwolona
temperatura: 230°C.
170
GRZAŁKA W GÓRNEJ ŚCIANCE I WENTYLATOR
Włączona jest górna grzałka (znajdująca się w górnej ściance
piekarnika) oraz wentylator. System ten służy do pieczenia większych
kawałków mięsa i drobiu. Nadaje się także do przyrządzania potraw au
gratin.
200-220
PIECZENIE INTENSYWNE (AIR FRY)
Dzięki intensywnemu pieczeniu skórka potrawy jest chrupiąca, bez
dodawania tłuszczu. Jest to zdrowa, niskokaloryczna odmiana
przygotowywania żywności typu „fast food”. Nadaje się do mniejszych
kawałków mięsa, ryb, warzyw oraz gotowych produktów mrożonych
(frytki, nuggetsy).
180
GORĄCE POWIETRZE *
Włączona jest okrągła grzałka i wentylator. Zamontowany w tylnej
ściance piekarnika wentylator zapewnia ciągły obieg gorącego
powietrza wokół pieczeni lub ciasta. Program ten służy do pieczenia
mięsa i ciast na kilku poziomach równocześnie.
180
GRZAŁKA W DOLNEJ ŚCIANCE I WENTYLATOR
Program służy do pieczenia niewysokich ciast drożdżowych oraz
konserwowania owoców i warzyw.
190-200
PROGRAM DO PIECZENIA PIZZY
Służy do pieczenia pizzy oraz ciast o większej zawartości wody.
Stosuje się, jeśli potrawa ma być szybko upieczona i chrupiąca, piecze
się na jednym poziomie.
190-200
PIECZENIA MROŻONEJ ŻYWNOŚCI
Ten program umożliwia pieczenie zamrożonej żywności w krótszym
czasie, bez wcześniejszego nagrzewania. Znajduje zastosowanie przy
gotowych produktach mrożonych (pieczywo, rogaliki, lasagne, frytki,
nuggetsy), mięsie i warzywach.
-
ROZMRAŻANIE
Obieg powietrza odbywa się bez włączania grzałek. Włączony zostaje
wyłącznie wentylator. Program służy do powolnego rozmrażania
zmrożonej żywności.
70
AQUA CLEAN
Energię cieplną emituje wyłącznie grzałka znajdująca się w dolnej
ściance piekarnika. Program ten służy do usuwania z piekarnika
zanieczyszczeń i resztek żywności. Czas trwania programu: 30 minut.
* Z funkcji tej korzysta się do określania klasy efektywności energetycznej zgodnie z normą EN 60350-1.
GOTOWANIE NA PARZE
Dzięki tym systemom możesz gotować z dodatkiem pary. Para powoduje lepsze
przyrumienienie i większą chrupkość na powierzchni.
Umieść blachę do pieczenia w pierwszej prowadnicy,
gdy piekarnik jest jeszcze chłodny. Wlej maksymalnie 2
dl wody na blachę do pieczenia. Umieść potrawę w
drugiej prowadnicy i uruchom system.
Nie wkładaj głębokiej blachy do pieczenia do pierwszej prowadnicy, włóż ją o jeden poziom wyżej.
Aby zapewnić optymalne działanie funkcji, nie otwieraj drzwi piekarnika i nie dodawaj wody podczas gotowania.
15
OPISY SYSTEMÓW
• Podgrzewanie pustego piekarnika wiąże się ze zużyciem dużej ilości energii. Stąd też pieczenie kilku rodzajów ciast
lub pizz po kolei pozwoli zaoszczędzić dużą ilość energii, ponieważ piekarnik będzie już rozgrzany.
• Używać ciemnych, czarnych silikonowych lub emaliowych blach i tacek, ponieważ charakteryzują się one bardzo
dobrą przewodnością cieplną.
• Jeśli korzysta się z pergaminu, upewnić się, że jest on odporny na wysokie temperatury.
• Podczas przygotowywania jedzenia w piekarniku powstaje duża ilość pary, która odprowadzana jest przez komin
na tylnej ścianie urządzenia. Para może ulec skropleniu na drzwiach lub pokrywie urządzenia (w zależności od
modelu). Jest to normalne zjawisko, które nie wpływa na pracę urządzenia. Po zakończeniu gotowania należy
wytrzeć skropliny za pomocą ścierki.
• Aby zaoszczędzić energię poprzez wykorzystanie nagromadzonego ciepła, wyłączyć piekarnik na ok. 10 minut
przez zakończeniem przyrządzania posiłku.
• Aby uniknąć skraplania (rosy), nie pozostawiać żywności do ostygnięcia w zamkniętym piekarniku.
Pieczenie na obrotowym rożnie (w zależności od modelu)
Maksymalna temperatura w czasie korzystania z obrotowego rożna wynosi 230°C.
Umieścić wspornik rożna w trzeciej prowadnicy od dołu, a do
dolnej (pierwszej) prowadnicy włożyć płaską blachę, która
posłuży za tackę ociekową.
Nabić mięso na rożen i dokręcić śruby.
Uchwyt rożna umieścić na przednim wsporniku rożna, a
końcówkę włożyć w otwór po prawej stronie tylnej ścianki
piekarnika (otwór jest zabezpieczony obrotową pokrywą).
Odkręcić uchwyt rożna i zamknąć drzwiczki piekarnika.
Włączyć piekarnik i wybrać DUŻY GRIL.
Nie używać grilla w pozycji 4. Z grilla można korzystać tylko wtedy, gdy drzwiczki piekarnika są
zamknięte.
Nie wkładać głębokiej blachy do pierwszej prowadnicy.
KONSERWACJA I CZYSZCZENIE
Upewnić się, że urządzenie zostało wyłączone z prądu, i poczekać aż urządzenie ostygnie. Bez
odpowiedniego nadzoru dzieci nie powinny czyścić urządzenia lub wykonywać jakichkolwiek czynności
konserwacyjnych.
Powłoka aluminiowa (palnik gazowy)
Do czyszczenia aluminiowej powłoki stosować przewidziane do takich powierzchni płynne i pozbawione właściwości
ściernych środki czystości. Nałożyć środek czystości na mokrą szmatkę i oczyścić nią powierzchnię. Następnie
przepłukać powierzchnię wodą. Nie stosować środka czystości bezpośrednio na powłokę aluminiową. Nie używać
środków czystości lub gąbek o właściwościach ściernych.
Powierzchnie aluminiowe nie powinny mieć kontaktu ze środkami do czyszczenia piekarników w aerozolu,
ponieważ mogłoby to spowodować widoczne i trwałe uszkodzenia.
16
Przód obudowy ze stali nierdzewnej (w zależności od modelu)
Do czyszczenia tej powierzchni stosować wyłącznie delikatne detergenty (mydliny) i miękką gąbkę, która nie porysuje
wykończenia. Nie stosować środków czystości o właściwościach ściernych lub zawierających rozpuszczalniki,
ponieważ mogłyby one uszkodzić powłokę obudowy.
Powierzchnie lakierowane i elementy plastikowe (w zależności od modelu)
Do czyszczenia pokręteł i przycisków, rączek drzwi, naklejek i tabliczek znamionowych nie stosować środków czystości
lub materiałów czyszczących o właściwościach ściernych oraz środków czystości zawierających alkohol lub na bazie
alkoholu. Aby uniknąć uszkodzenia powierzchni, wszelkie zabrudzenia usuwać natychmiast miękką szmatką nie
posiadającą właściwości ściernych i niewielką ilością wody. Można także stosować środki czystości i materiały
czyszczące przeznaczone do takich powierzchni zgodnie z instrukcjami ich producentów.
Powierzchnie emaliowane (piekarnik, płyta kuchenki)
Czyścić przy pomocy wilgotnej gąbki z detergentem. Tłuste plamy można usuwać przy pomocy ciepłej wody i
specjalnego detergentu do emalii. Do czyszczenia powierzchni emaliowanych nigdy nie używać środków o
właściwościach ściernych nieodwracalnie uszkadzających powierzchnię urządzenia.
Powierzchnie szklane
Do czyszczenia szklanych drzwiczek piekarnika nie używać silnych środków czyszczących o właściwościach ściernych
lub ostrych skrobaków metalowych, ponieważ mogłyby one doprowadzić do pęknięcia powierzchni, a w konsekwencji
rozbicia szkła. Powierzchnie szklane czyścić specjalnymi środkami do szkła, luster i okien.
INFORMACJA!
Nie wolno używać agresywnych i szorstkich środków czystości.
PALNIK GAZOWY
Ruszt, powierzchnię kuchenki i elementy palników można czyścić gorącą wodą z
dodatkiem niewielkiej ilości płynu do mycia naczyń. Nie używać do ich czyszczenia
zmywarki. Termoogniwo i świecę zapłonową czyścić miękką szczoteczką. Dla
swojego prawidłowego działania elementy te muszą być nieskazitelnie czyste.
Czyszczenia wymagają także korona i pokrywa palnika. Sprawdzać, czy otwory w
koronie palnika nie zapchały się lub nie zostały zablokowane w inny sposób.
Po zakończeniu czyszczenia dokładnie wysuszyć wszystkie części i prawidłowo zmontować je ponownie. Krzywo
założone części będą utrudniać zapalenie palnika.
Pokrywki palników są powleczone czarną emalią. Ze względu na wysokie temperatury nie da się uniknąć
odbarwień, jednak nie ma to wpływu na działanie palnika.
PIEKARNIK
Do czyszczenia ścianek piekarnika używać mokrej gąbki z detergentem. Do usuwania trudnych do zmycia zabrudzeń
wżartych w ściankę piekarnika używać specjalnego detergentu do emalii. Po zakończeniu czyszczenia dokładnie
wytrzeć piekarnik do sucha. Czyścić piekarnik tylko wtedy, gdy całkowicie ostygnie. Nigdy nie stosować środków o
właściwościach ściernych, ponieważ mogłyby one porysować emaliowaną powierzchnię.
Przybory do piekarnika (ruszt, garnek, itp.) myć gąbką z detergentem lub w zmywarce. Do usuwania trudnych do
zmycia zabrudzeń lub śladów przypalenia można używać także specjalnych detergentów.
CZYSZCZENIE PIEKARNIKA PRZY UŻYCIU FUNKCJI AQUA CLEAN
Przekręcić pokrętło wyboru systemu przyrządzania żywności w pozycję Aqua Clean . Ustawić pokrętło
temperatury w pozycji 70 °C.Nalać do blachy 0,6 l wody i włożyć ją w dowolną prowadnicę. Po upływie 30 minut
pozostałości żywności na emaliowanych ściankach piekarnika zmiękną i będzie je można łatwo usunąć wilgotną
szmatką.
Z systemu Aqua Clean można korzystać, gdy piekarnik całkowicie ostygnie.
WYJMOWANIE I CZYSZCZENIE WYCIĄGANYCH PROWADNIC DRUCIANYCH I
TELESKOPOWYCH
Do czyszczenia prowadnic używać wyłącznie konwencjonalnych środków czystości. Trzymając prowadnice od dołu
wyciągnąć je w kierunku środka piekarnika. Wyjąć je z górnych otworów
Wyciągane prowadnice nie są przeznaczone do mycia w zmywarce.
17
INSTALACJA WKŁADÓW KATALITYCZNYCH
Do czyszczenia używać wyłącznie zwykłych środków czyszczących.
Zdemontować ruszty i teleskopowe wysuwane listwy (w zależności od modelu).
Nasadzić wkłady katalityczne na ruszty. Górną część rusztu wsunąć do górnych otworów “A“ wkładu katalitycznego.
Włożyć ruszty z wkładem katalitycznym do górnych otworów na ścianach bocznych piekarnika “A“. Wcisnąć je do
sprężynowego uchwytu w dolnej części piekarnika “B“.
Nie myć wkładów katalitycznych w zmywarce do naczyń.
WYMIANA ŻARÓWKI
Żarówka jest częścią eksploatacyjną, dlatego też nie podlega gwarancji. Przed przystąpieniem do wymiany żarówki
wyjąć blach, ruszt i prowadnice.
Wyłączyć urządzenie z prądu!
Zdjąć osłonę żarówki i wyciągnąć lub odkręcić żarówkę.
Lampa halogenowa: G9, 230 V, 25 W. (Zwykła żarówka E14, 230 V, 25 W - w zależności od modelu).
Aby uniknąć poparzeń, używać zabezpieczenia.
ZAMYKANIE DRZWICZEK COMFORT (w zależności od modelu)
Kuchenki są wyposażone w nowe bezpieczne zawiasy drzwiowe COMFORT. Gwarantują one bardzo ciche i delikatne
zamykanie drzwiczek piekarnika.
W przypadku, gdy przy zamykaniu drzwi użyta zostanie zbyt duża siła, działanie systemu zostanie
ograniczone lub ze względów bezpieczeństwa system zostanie pominięty.
BLOKADA DRZWICZEK (w zależności od modelu)
Blokadę drzwiczek otwiera się lekko przesuwając ją kciukiem w prawą stronę i pociągając równocześnie drzwi do
siebie.
Gdy drzwiczki piekarnika są zamknięte, blokada drzwiczek automatycznie powraca do swojej pozycji
wyjściowej.
18
ZDEJMOWANIE I ZAKŁADANIE DRZWICZEK PIEKARNIKA (w zależności od modelu)
• Otworzyć drzwiczki piekarnika (aż do pozycji skrajnej).
• Obrócić stopy zawiasów drzwiczek (standardowe zamykanie). W przypadku drzwiczek z zawiasami COMFORT
obrócić stopy o 90°.
• Powoli zamknąć drzwiczki piekarnika, aż stopy zapadną do zawiasu w listwach bocznych drzwiczek. Pod kątem 15°
(w stosunku do pozycji zamkniętej drzwiczek) przymknąć drzwiczki i wyciągnąć je z obu zawiasów urządzenia.
Przed ponownym wstawieniem drzwiczek zawsze skontrolować, czy stopy zawiasów są prawidłowo
umieszczone w listwach bocznych drzwiczek. To zapobiegnie gwałtownemu zamknięciu zawiasu, który jest
połączony z silną sprężyną. Uwolnienie stopy grozi uszkodzeniem drzwiczek i zranieniem.
Zdejmowanie i zakładanie drzwiczek piekarnika (w zależności od modelu)
• Otworzyć drzwiczki piekarnika (aż do skrajnej pozycji).
• Podnieść i obrócić stopy.
• Powoli zamykać drzwiczki piekarnika, lekko je podnieść i wyciągnąć z obu zawiasów urządzenia.
Jeżeli chcemy wstawić drzwiczki z powrotem, należy postępować w odwrotnej kolejności. Jeżeli drzwiczek nie
można otworzyć lub zamknąć prawidłowo, upewnić się, że zawiasy są prawidłowo umieszczone na hakach zawiasów.
ZDEJMOWANIE I ZAKŁADANIE SZYBY DRZWICZEK PIEKARNIKA (w zależności od modelu)
Szybę drzwiczek piekarnika można wyczyścić od środka, ale najpierw trzeba ją zdjąć. Zdjąć drzwiczki piekarnika (patrz
rozdział „Zdejmowanie i zakładanie drzwiczek piekarnika”).
• Delikatnie unieść do góry wsporniki umieszczone po lewej i prawej stronie drzwiczek (oznaczenie 1 na wsporniku)
i odciągnąć je od szyby (oznaczenie 2 na wsporniku).
• Trzymając szybę drzwiczek za dolną krawędź lekko podnieść ją do góry, tak by odłączyła się od wspornika, a
następnie zdjąć ją.
19
• Aby zdjąć trzecią szybę (tylko w niektórych modelach), wystarczy ją podnieść i zdjąć. Zdjąć należy także gumowe
uszczelki szyby.
Przy zakładaniu szyby należy postępować w kierunku odwrotnym. (Półkoliste) oznaczenia na drzwiczkach i
szybie muszą na siebie nachodzić.
ZDEJMOWANIE I ZAKŁADANIE SZYBY DRZWICZEK PIEKARNIKA (w zależności od modelu)
Wykręcić śruby na lewej i prawej stronie drzwiczek i wyciągnąć górną listwę. Teraz wyjąć szybę drzwiczek.
Aby wstawić szybę z powrotem, należy postępować w odwrotnej kolejności.
Gwarancja nie obejmuje napraw lub roszczeń gwarancyjnych wynikających z nieprawidłowego podłączenia
lub eksploatacji urządzenia. Koszty naprawy pokrywa w takim przypadku użytkownik.
INSTRUKCJA MONTAŻU I PODŁĄCZENIA
USTAWIENIE URZĄDZENIA (mm) (w zależności od modelu)
Sąsiadujące z urządzeniem ściany lub meble (podłoga, tylna
ściana kuchni, ścianki boczne) muszą wytrzymywać
temperaturę co najmniej 90°C.
20
POZIOMOWANIE I DODATKOWE UNIERUCHAMIANIE URZĄDZENIA (w zależności od modelu)
Kuchenka ma wysokość 850 mm. Wysokość urządzenia można regulować w przedziale od 850 do 865 mm.
REGULACJA WYSOKOŚCI KUCHENKI (w zależności od modelu)
Kuchenka ma wysokość 900 mm. Wysokość urządzenia można regulować w przedziale od 850 do 940 mm.
Torx T20
• Położyć kuchenkę na podłodze, tylną ścianką do
dołu.
• Odkręcić śruby zgodnie ze strzałkami.
• Ustawić żądaną wysokość.
• Dokręcić z powrotem śruby.
Kuchenka musi zostać zamontowana w poziomie!
Wykonać następujące czynności:
• Obracając śrubami regulacji wysokości (patrz rysunek 1)
ustawić odpowiednią wysokość kuchenki.
• Wyregulować kółka (patrz rysunek 2) przykręcając je
dwoma śrubami z przodu listwy przypodłogowej. Do
sprawdzenia poziomego ustawienia kuchenki użyć
poziomnicy.
• Umieścić zaślepki w otworach z przodu listwy
przypodłogowej (patrz rysunek 3).
21
INSTALACJA POKRYWY (w zależności od modelu)
ZABEZPIECZENIE PRZED PRZEWRÓCENIEM SIĘ (mm) (w zależności od modelu)
Według rysunku umocować uchwyt do ściany z pomocą dostarczonych śrub i kołków rozporowych. W razie
niemożliwości użycia dostarczonych elementów mocujących użyć innych, które zapewnią umocowanie uchwytu do
ściany.
BLOKADA DRZWICZEK (w zależności od modelu)
22
PODŁĄCZANIE DO SIECI ELEKTRYCZNEJ
Zadbać o to, by kabel zasilający nie znajdował się w pobliżu
gorących rozgrzanych elementów i ostrych krawędzi.
W przypadku uszkodzenia kabla zasilającego, dla uniknięcia
niebezpieczeństw jego wymiany powinien dokonać producent
lub autoryzowany serwisant.
POKRYWA PUSZKI ZACISKOWEJ
Puszkę zaciskową chronić pokrywą puszki zaciskowej, patrz wyposażenie. Niebezpieczeństwo urazu prądem
elektrycznym.
PODŁĄCZENIA GAZU
DOMYŚLNE USTAWIENIA FABRYCZNE
• Urządzenia gazowe są przetestowane i opatrzone symbolem CE.
• Urządzenia gazowe są dostarczane w stanie uszczelnionym z palnikami ustawionymi na gaz ziemny typu H lub E
(20 vagy 25 mbar) lub płynny gaz ziemny (50 lub 30 mbar).
• Parametry regulacyjne niniejszego urządzenia zostały podane na etykiecie (lub tabliczce znamionowej).
• Stosowne informacje są podane na znajdującej się wewnątrz piekarnika tabliczce znamionowej urządzenia. Jest
ona widoczna po otwarciu drzwiczek piekarnika.
• Zanim podłączy się urządzenie, należy sprawdzić, czy ustawienia urządzenia są zgodne z miejscowo
obowiązującymi przepisami dotyczącymi przyłączenia (rodzaj i ciśnienie gazu).
• Jeśli stosowany gaz różni się od aktualnych ustawień urządzenia, to należy wezwać serwisanta lub dystrybutora.
• Przystosowanie kuchenki do pracy z innym rodzajem gazu wymaga wymiany dysz (patrz TABELA DYSZ).
• W przypadku naprawy lub uszkodzenia uszczelki elementy funkcjonalne wymagają sprawdzenia i ponownego
uszczelnienia zgodnie z instrukcją montażu. Należą do nich nieruchoma dysza dużego płomienia i śruba do regulacji
małego płomienia.
PODŁĄCZANIE DO INSTALACJI GAZOWEJ
• Urządzenie należy podłączyć do sieci gazowej lub butli z gazem zgodnie z instrukcją miejscowej gazowni.
• Po prawej stronie urządzenia znajduje się złącze gazowe z gwintem zewnętrznym wg EN ISO 228-1 lub EN 10226-
1 / -2 (w zależności od obowiązujących w danym kraju przepisów dotyczących przyłącza).
• Wraz z urządzeniem dostarczane jest złącze płynnego gazu ziemnego oraz uszczelka niemetalowa. (w zależności
od modelu)
• Przy podłączaniu urządzenia do instalacji gazowej należy przytrzymać element G 1/2 lub R ½, tak by zapobiec jego
obracaniu się. (w zależności od modelu)
• Do uszczelnienia złączy stosować zatwierdzone uszczelki niemetalowe i zatwierdzone materiały uszczelniające.
Każdą uszczelkę używa się tylko raz. Grubość płaskich niemetalowych uszczelek może odkształcić się maksymalnie
o 25%.
• Podłączyć urządzenie do sieci gazowej przy pomocy certyfikowanego przewodu elastycznego. Wąż nie może
dotykać górnej części urządzenia.
23

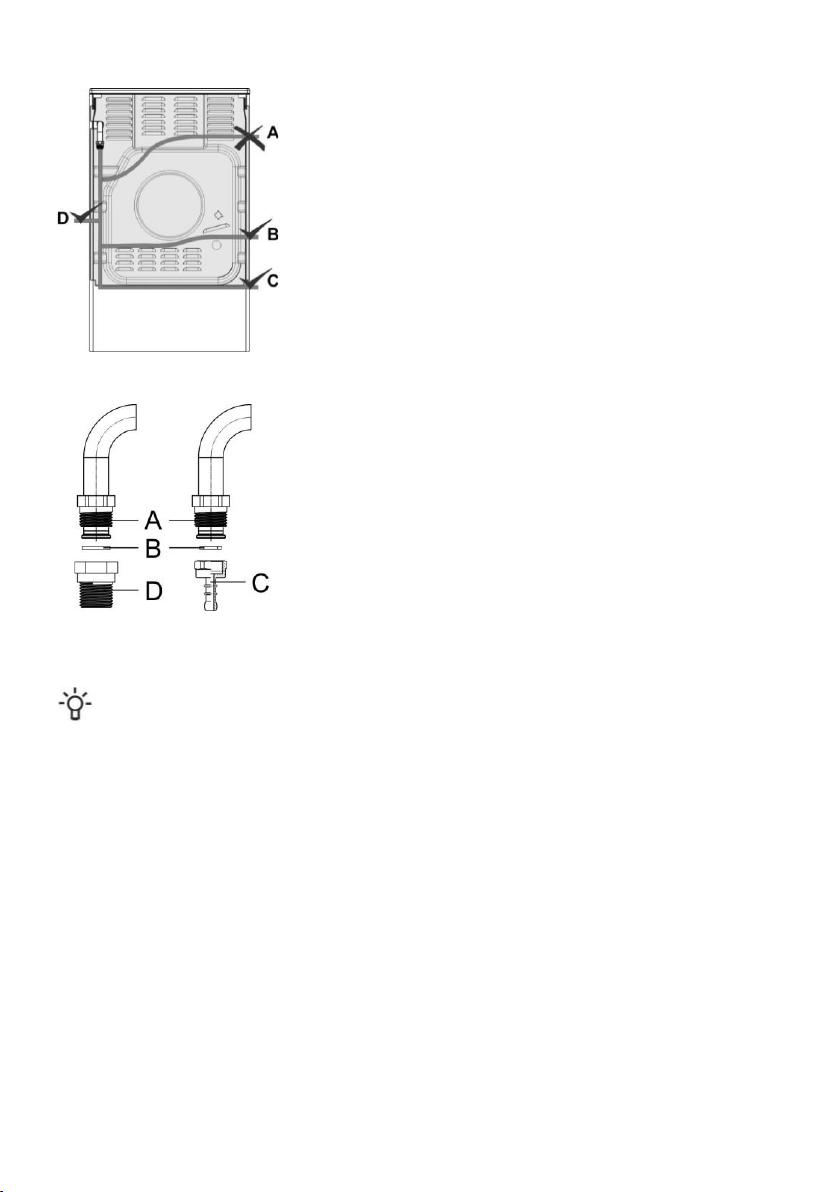

Podłączenie przy pomocy przewodu elastycznego
Jeśli urządzenie jest podłączane przy użyciu przewodu elastycznego,
droga przewodu oznaczona symbolem "A" jest niedopuszczalna.
W przypadku natomiast zastosowania metalowej rurki, dopuszczalna
jest także opcja "A".
Złącze gazowe
A Złączka EN ISO 228-1
B Niemetalowa uszczelka o grubości 2 mm
C Złącze przewodu elastycznego do płynnego gazu ziemnego (w
zależności od obowiązujących w danym kraju przepisów dotyczących
przyłącza)
D Złączka EN 10226-1 / -2 (w zależności od obowiązujących w danym
kraju przepisów dotyczących przyłącza).
Po podłączeniu sprawdzić działanie palników. W środku palących się płomieni powinno wyraźnie być widać niebieski
i zielony kolor. Jeśli płomień jest niestabilny, ewentualnie zwiększyć moc minimalną. Wyjaśnić użytkownikowi, w jaki
sposób działają palniki, i wspólnie przeanalizować instrukcję montażu.
Po podłączeniu urządzenia sprawdzić uszczelnienie wszystkich złączy.
PRZYSTOSOWANIE PALNIKÓW DO INNEGO RODZAJU GAZU
• Przestawienie palników na inny rodzaj gazu nie wymaga zdejmowania kuchenki z blatu.
• Przed wprowadzeniem zmian wyłączyć urządzenie z prądu i zamknąć zawór dopływu gazu.
• Istniejące dysze przeznaczone do znamionowego obciążenia cieplnego wymienić na odpowiednie dysze
obsługujące nowy rodzaj gazu (patrz tabela).
• Przy przestawianiu urządzenia na obsługę płynnego gazu ziemnego dokręcić śrubę regulacji minimalnego
obciążenia aż do uzyskania minimalnego obciążenia cieplnego.
• Przy przestawianiu urządzenia na obsługę gazu ziemnego odkręcić śrubę regulacji minimalnego obciążenia, tak by
uzyskać minimalne obciążenie cieplne, ale nie więcej niż 1,5 obrotu.
Po przestawieniu urządzenia na inny rodzaj gazu zastąpić nową naklejką starą naklejkę z informacją o rodzaju gazu
(na tabliczce znamionowej) i sprawdzić działanie i uszczelnienie urządzenia.
Upewnić się, że przewody elektryczne, przewód włosowaty termostatu i termoogniwa nie wystają na obszar przepływu
gazu.
Elementy regulacyjne
• Elementy do regulacji minimalnego obciążenia cieplnego palników są dostępne poprzez otwory na panelu
sterowania.
• Zdjąć pokrętła regulacyjne.
24
Palnik kuchenki
1 Nakrywka korony palnika
2 Korona palnika z nakrywką
3 Termoogniwo (lub w niektórych modelach zabezpieczenie termoelektryczne)
4 Świeca zapłonowa
5 Dysza
Zawór gazowy z zabezpieczeniem
B Śruba do regulacji minimalnego obciążenia cieplnego
Copreci Sabaf
25
UTYLIZACJA
Opakowanie jest wykonane z materiałów przyjaznych dla środowiska, które bez zagrożenia dla
środowiska można poddawać recyklingowi, utylizować lub niszczyć. W tym celu materiały
opakowaniowe zostały odpowiednio oznaczone
Umieszczony na produkcie lub jego opakowaniu symbol oznacza, że produktu nie powinno się
traktować jak normalnych odpadów domowych. Produkt należy przekazać w celu przetworzenia
do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Prawidłowa utylizacja produktu ułatwi zapobieżenie negatywnemu wpływowi na środowisko i
zdrowie ludzi, jaki mógłby się pojawić w przypadku nieprawidłowej utylizacji produktu. W celu
uzyskania szczegółowych informacji na temat utylizacji i przetwarzania produktu proszę
skontaktować się z właściwą jednostką samorządu lokalnego odpowiedzialną za zarządzanie
odpadami, przedsiębiorstwem utylizacji odpadów lub sklepem, w którym produkt został nabyty.
Zastrzegamy sobie prawo do zmian i błędów w instrukcji obsługi.
26
TEST PIECZENIA
Testowano zgodnie z normą EN 60350-1.
PIECZENIE
Posiłek
Wyposażenie
Poziom
prowadzenia
(od dołu)
System
Temperatura
(°C)
Czas trwania
pieczenia
(w minutach)
Ciastka
jeden poziom
płytka emaliowana
blacha do pieczenia
3
140-150*
25-40
Ciastka
jeden poziom
3
140-150*
25-40
Ciastka
dwa poziomy
2, 3
140-150*
30-45
Ciastka
trzy poziomy
2, 3, 4
130-140*
35-55
Placki
jeden poziom
płytka emaliowana
blacha do pieczenia
3
150-160
25-40
Placki
jeden poziom
3
150-160
25-40
Placki
dwa poziomy
1,3
140-150
30-45
Placki
trzy poziomy
2, 3, 4
140-150
35-50
Tort
okrągła tortownica
metalowa ø26 /ruszt
1
160-170*
20-35
Tort
2
160-170*
20-35
Placek
jabłkowy
2x okrągła tortownica
metalowa ø20 /ruszt
2
170-180
55-75
Placek
jabłkowy
2
170-180
45-65
Grzanka
ruszt
4
230
1-4
Kotlety
mielone
ruszt + płytka blacha
do pieczenia do
chwytania kapiącego
tłuszczu
4
230
20-35
* Nagrzać wstępnie piekarnik na 10 minut.
27
TABELA DYSZ
Rodzaj gazu, ciśnienie
Palnik pomocniczy
Palnik normalny
Liczba Wobbego
Standard
max
min
max
min
Gaz ziemny H
Wo=45,7÷54,7 MJ/m3
Gaz ziemny E,
Gaz ziemny E+
Wo=40,9÷54,7 MJ/m3
G20, p=20 mbar
Znamionowe obciążenie
cieplne (kW)
1,0
0,48
1,9
0,48
Zużycie (l/h)
95
46
181
46
Typ dyszy (1/100 mm)
72 X
261)/ 352)
103 Z
261)/ 352)
ID dyszy
690771
568169
Gaz płynny 3B/P
Wo=72,9÷87,3 MJ/m3
G30, p=37 mbar
Znamionowe obciążenie
cieplne (kW)
1,0
0,48
1,9
0,48
Zużycie (g/h)
73
35
138
35
Typ dyszy (1/100 mm)
50
261)/ 352)
68
261)/ 352)
ID dyszy
690780
568175
Rodzaj gazu, ciśnienie Duży palnik
Liczba Wobbego
max
min
Gaz ziemny H
Wo=45,7÷54,7 MJ/m3
Gaz ziemny E,
Gaz ziemny E+
Wo=40,9÷54,7 MJ/m3
G20, p=20 mbar
Znamionowe obciążenie
cieplne (kW)
3,0
0,76
Zużycie (l/h)
286
72
Typ dyszy (1/100 mm)
130 H3
331)/ 462)
ID dyszy
574285
Gaz płynny 3B/P
Wo=72,9÷87,3 MJ/m3
G30, p=37 mbar
Znamionowe obciążenie
cieplne (kW)
3,0
0,76
Zużycie (g/h)
218
55
Typ dyszy (1/100 mm)
86
331)/ 462)
ID dyszy
574287
1)
Copreci / 2) Sabaf
• Śruby do regulacji gazu płynnego są fabrycznie zainstalowane i ustawione na rodzaj gazu, którego dotyczą
fabryczne ustawienia domyślne.
• Przy przezbrajaniu urządzenia na inny rodzaj gazu śrubę regulacyjną należy dokręcić lub odkręcić, tak by ustawić
wymagany przepływ gazu (nie odkręcać śruby regulacyjnej więcej niż 1,5 obrotu).
Moc palnika jest oznaczona górną wartością kaloryczną Hs.
Podłączenie do instalacji gazowej i przezbrojenie na inny rodzaj gazu może wykonać upoważniony przez
dystrybutora gazu specjalista lub autoryzowany serwisant!
SAP 879336pl
2023 01 24
SAP 879336pl
GORENJE gospodinjski aparati, d.o.o
Partizanska cesta 12, SI-3320 Velenje, SLOVENIA
info@gorenje.com
Loading...
