INSTRUKCJA OBSŁUGI
KUCHENKA WOLNOSTOJĄCA
Page 2
Dziękujemy Państwu za Państwa zaufanie i zakup naszego urządzenia.
Celem niniejszej szczegółowej instrukcji obsługi jest ułatwienie korzystania z tego produktu. Instrukcja powinna
umożliwić możliwie jak najszybsze zapoznanie się ze swoim nowym urządzeniem.
Proszę upewnić się, że otrzymali Państwo urządzenie w stanie nieuszkodzonym. W przypadku stwierdzenia
uszkodzenia w transporcie proszę skontaktować się ze sprzedawcą, gdzie nabyli Państwo urządzenie, lub z
regionalnym dystrybutorem, który je dostarczył.
Instrukcja jest także dostępna na naszej stronie internetowej: http://www.gorenje.com
W treści instrukcji stosowane są przedstawione poniżej symbole, które posiadają podane obok nich znaczenia:
INFORMACJA!
Informacja, porada, wskazówka lub zalecenie
OSTRZEŻENIE!
Ostrzeżenie – ogólne niebezpieczeństwo
Ważne jest, by dokładnie zapoznać się z treścią instrukcji.
1
Page 3
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
DOKŁADNIE ZAPOZNAĆ SIĘ ZE WSKAZÓWKAMI I ZACHOWAĆ
JE DO PÓŹNIEJSZEGO WYKORZYSTANIA.
Z niniejszego urządzenia mogą korzystać dzieci w wieku od lat 8 wzwyż oraz osoby o
ograniczonej sprawności fizycznej, czuciowej lub umysłowej lub bez doświadczenia i
przeszkolenia, o ile będą one nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i uświadomią sobie one związane z tym
niebezpieczeństwa. Nie pozwalać na to, by urządzeniem bawiły się dzieci. Dzieciom bez
nadzoru nie wolno powierzać wykonywania zadań z zakresu czyszczenia i konserwacji
zastrzeżonej dla użytkownika.
OSTRZEŻENIE: Urządzenie i niektóre z odsłoniętych jego części mogą się w trakcie
eksploatacji bardzo nagrzewać. Proszę uważać, by nie dotknąć elementów grzejnych.
Należy nie pozwalać zbliżać się do urządzenia dzieciom w wieku poniżej 8 lat, chyba że pod
stałym nadzorem.
OSTRZEŻENIE: Odsłonięte części urządzenia mogą się w czasie eksploatacji bardzo
nagrzewać. Należy nie pozwalać zbliżać się do piekarnika małym dzieciom.
OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać na powierzchniach kuchenki
żadnych przedmiotów.
OSTROŻNIE: Proces gotowania wymaga nadzoru. Krótkotrwały proces gotowania musi być
nadzorowany przez cały czas.
OSTROŻNIE: Możliwość przewrócenia się.

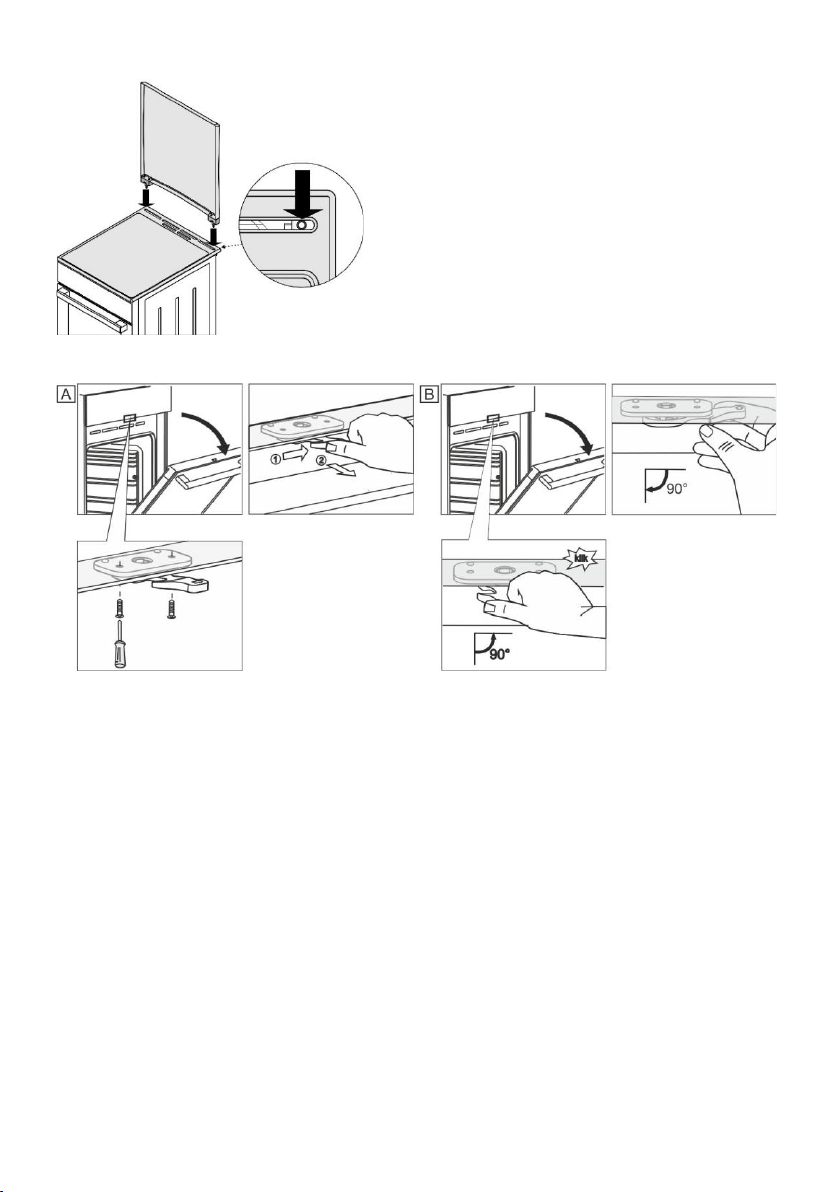

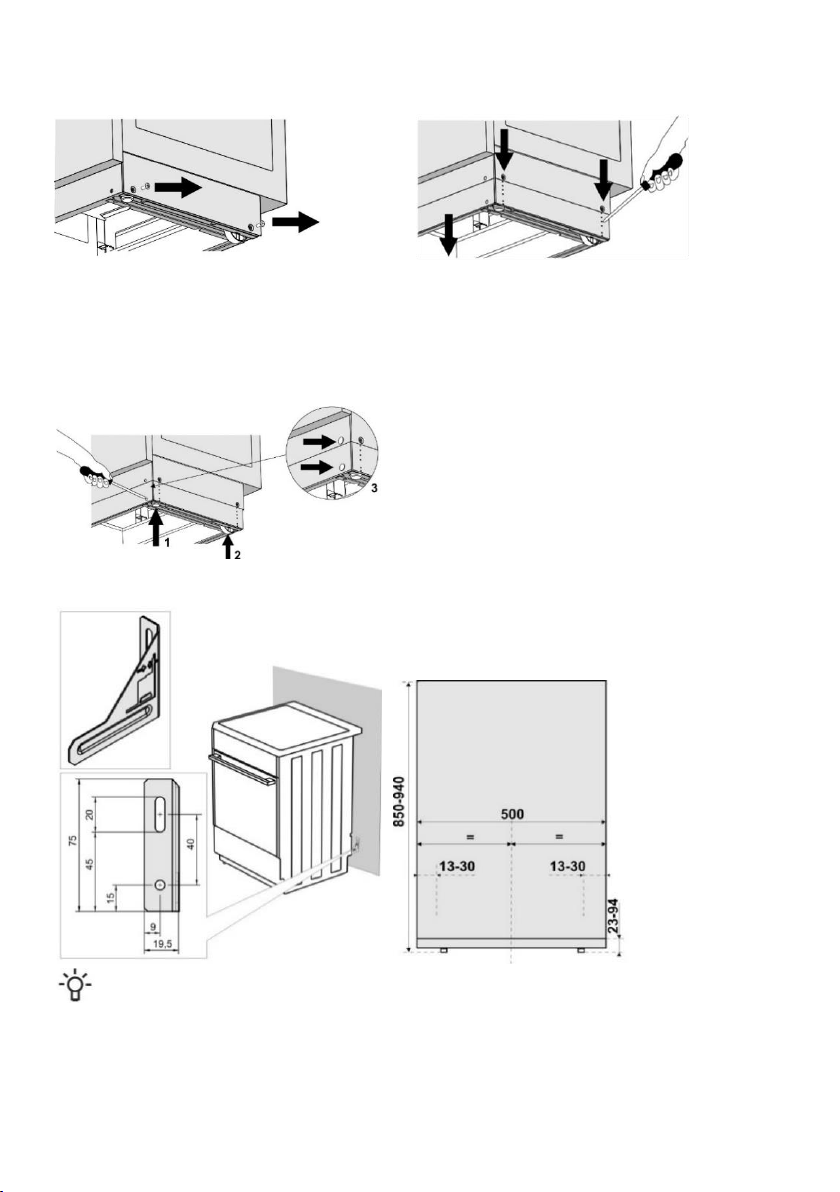

OSTRZEŻENIE: Aby uniknąć przewrócenia się urządzenia,
konieczne okazać się może zamontowanie elementów
stabilizujących. Patrz instrukcja montażu.
2
Page 4
OSTRZEŻENIE: W razie pęknięcia powierzchni wyłączyć urządzenie, aby uniknąć
możliwości porażenia prądem elektrycznym.
OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki upewnić się, że urządzenie
zostało wyłączone z prądy, aby zapobiec niebezpieczeństwu porażenia prądem
elektrycznym.
Aby uniknąć przegrzania, urządzenia nie wolno montować za ozdobnymi drzwiami.
Do czyszczenia szklanych drzwiczek piekarnika lub ewentualnie szkła zamocowanych na
zawiasach pokryw kuchenki nie używać silnych środków czyszczących o właściwościach
ściernych lub ostrych skrobaków metalowych, ponieważ mogłyby one porysować
powierzchnię, a w konsekwencji doprowadzić do rozbicia szkła.
Nie używać do czyszczenia urządzenia odkurzaczy parowych lub wysokociśnieniowych,
ponieważ mogłoby to doprowadzić do porażenia prądem elektrycznym.
Nie używać do czyszczenia urządzenia odkurzaczy parowych lub wysokociśnieniowych,
ponieważ mogłoby to doprowadzić do porażenia prądem elektrycznym.
Urządzenie nie jest przeznaczone do tego, by było sterowane przy pomocy zewnętrznych
programatorów czasowych lub oddzielnego układu zdalnego sterowania.
OSTRZEŻENIE: Używać wyłącznie osłon kuchenki zaprojektowanych przez producenta
urządzenia, wskazanych przez producenta w instrukcji obsługi lub wbudowanych w
urządzenie. Stosowanie nieodpowiednich osłon grozi wypadkiem.
Przed podniesieniem pokrywy upewnić się, że jest ona czysta i nie ma na niej żadnych
rozlanych płynów. Pokrywa może mieć polakierowaną lub szklaną powierzchnię. Można ją
zamknąć dopiero po całkowitym wystygnięciu stref gotowania.
W razie uszkodzenia kabla zasilającego musi zostać on wymieniony dla uniknięcia
niebezpieczeństwa przez producenta, jego serwisanta lub osoby o podobnych
kwalifikacjach.
OSTROŻNIE: Niniejsze urządzenie jest przeznaczone wyłącznie do przyrządzania
żywności. Nie wolno go wykorzystywać do innych celów, np. do ogrzewania pomieszczenia.
Urządzenie jest przeznaczone do tego by postawić je bezpośrednio na podłodze, bez
żadnych wsporników lub cokołów.
Nie instalować urządzenia w pobliżu silnych źródełciepła takich jak piecyki na paliwo stałe,
ponieważ wysokie temperatury panujące w ich pobliżu mogłyby doprowadzić do
uszkodzenia urządzenia.
Podłączenia urządzenia do sieci elektrycznej może dokonać wyłączenie autoryzowany
serwisant lub fachowiec. Puszkę zaciskową (miejsce podłączenia kabla zasilającego)
chronić pokrywą puszki zaciskowej, patrz wyposażenie. Manipulowanie przy urządzeniu lub
jego nieprofesjonalna naprawa wiążą się z ryzykiem odniesienia poważnych obrażeń ciała
lub uszkodzenia produktu.
3
Page 5
Kuchenka z panelem sterowania ze stali nierdzewnej i piekarnikiem elektrycznym
wyposażona jest w wentylator chłodzący. Podczas pracy piekarnika przy zamkniętych
drzwiach, powietrze wydostaje się z kuchenki w obszarze pod panelem sterowania. W
przypadku braku przepływu powietrza należy wyłączyć urządzenie i skontaktować się z
serwisem.
Przytrzaśnięcie w drzwiczkach piekarnika kabli zasilających innych urządzeń znajdujących
się w pobliżu tego urządzenia może powodować uszkodzenie tych kabli, a to z kolei może
doprowadzić do powstania zwarcia. Dlatego też względem kabli zasilających innych
urządzeń należy zachować bezpieczny odstęp.
Nie wyklejać ścian piekarnika folią aluminiową i nie umieszczać na dnie piekarnika blach lub
innych naczyń. Folia aluminiowa uniemożliwiałaby cyrkulację powietrza w piekarniku,
utrudniałaby pieczenie i zniszczyłaby emaliową powłokę.
Drzwiczki piekarnika bardzo się w trakcie eksploatacji nagrzewają. Jako dodatkowe
zabezpieczenie zamontowane jest trzecie szkło obniżające temperaturę powierzchni
zewnętrznej (tylko w niektórych modelach).
Nadmierne obciążanie zawiasów drzwiczek piekarnika może spowodować ich uszkodzenie.
Nie kłaść ciężkich garnków na otwarte drzwiczki piekarnika i nie opierać o otwarte drzwiczki
piekarnika w czasie jego czyszczenia w środku. Nigdy nie stawać na otwartych drzwiczkach
piekarnika, ani nie pozwalać dzieciom, by na nich siadały.
Uważać, by otwory wentylacyjne nigdy nie były zakryte lub w jakikolwiek inny sposób
niedrożne.
UWAGA: Jeżeli urządzenie posiada płytę grzewczą wykonaną ze szkła lub ceramiki, w razie
rozbicia:
• natychmiast zamknąć doprowadzenie paliwa do palników a elektryczne elementy
grzewcze i urządzenia odłączyć od zasilania;
• nie dotykać powierzchni urządzenia;
• nie używać urządzenia.

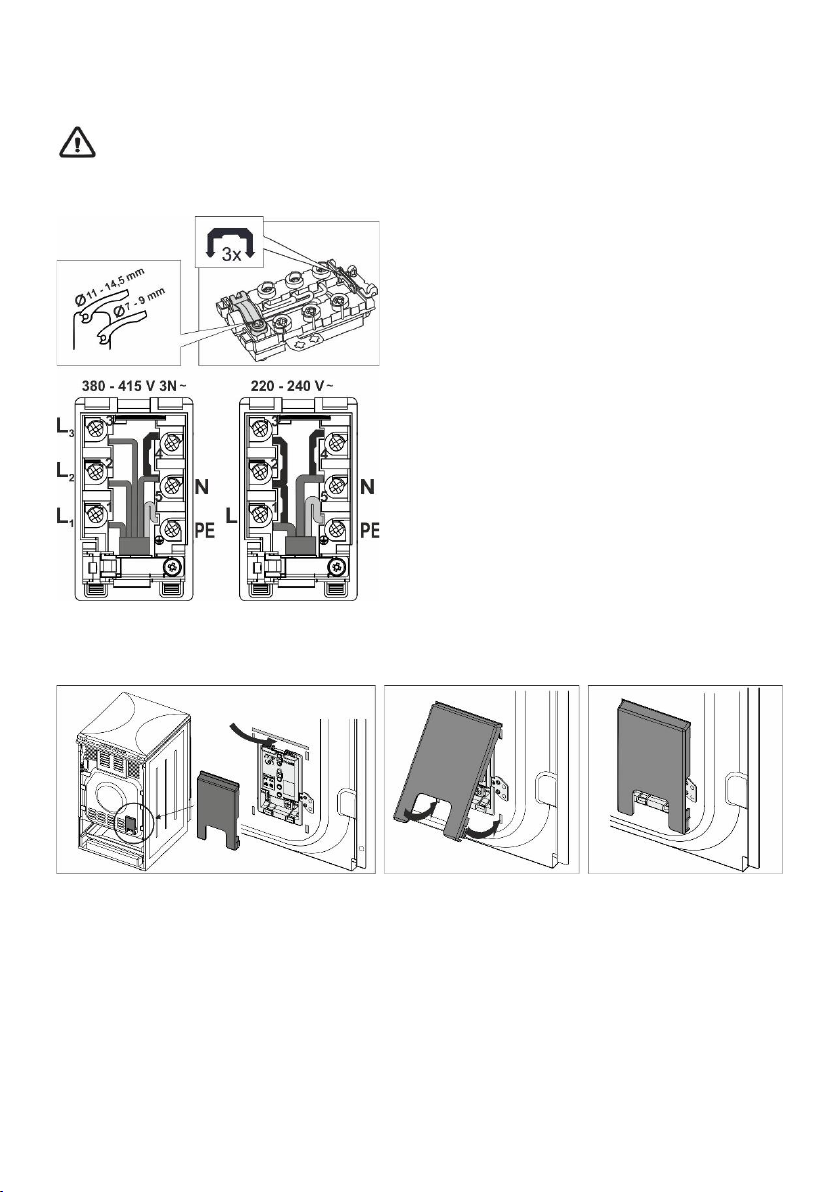

Urządzenie należy podłączyć kablem 5 x 1,5 mm2 oznaczonym symbolem H05VV-F5G1,5
lub lepszym. Kabel musi zostać zainstalowany przez serwisanta lub osobę o podobnych
kwalifikacjach.
Urządzenie należy podłączyć do stałej instalacji zgodnej z obowiązującymi przepisami.
Urządzenie należy podłączyć do stałej instalacji posiadającej wbudowany mechanizm
rozłączający. Stałą instalację należy wykonać zgodnie z obowiązującymi przepisami.
PRZED PODŁĄCZENIEM URZĄDZENIA
Przed przystąpieniem do podłączenia urządzenia dokładnie zapoznać się z instrukcją
obsługi. Gwarancja nie obejmuje napraw lub roszczeń gwarancyjnych wynikających
z nieprawidłowego podłączenia lub eksploatacji urządzenia.
4
Page 6
KUCHENKA ELEKTRYCZNA
Opis urządzenia
INFORMACJA!
Funkcje i wyposażenie urządzenia są zależne od modelu.
POKRYWA URZĄDZENIA
Przed podniesieniem pokrywy upewnić się, że jest ona czysta i nie ma na niej żadnych rozlanych płynów. Pokrywa
może mieć polakierowaną lub szklaną powierzchnię. Można ją zamknąć dopiero po całkowitym wystygnięciu stref
gotowania.
Nie zamykać pokrywy, kiedy jest zapalony palnik!
Umieszczony na produkcie lub jego opakowaniu symbol wskazuje na to, że w przypadku nagrzania się
szklane pokrywy mogą pęknąć. Przed zamknięciem pokrywy wyłączyć wszystkie palniki.
SZUFLADA URZĄDZENIA

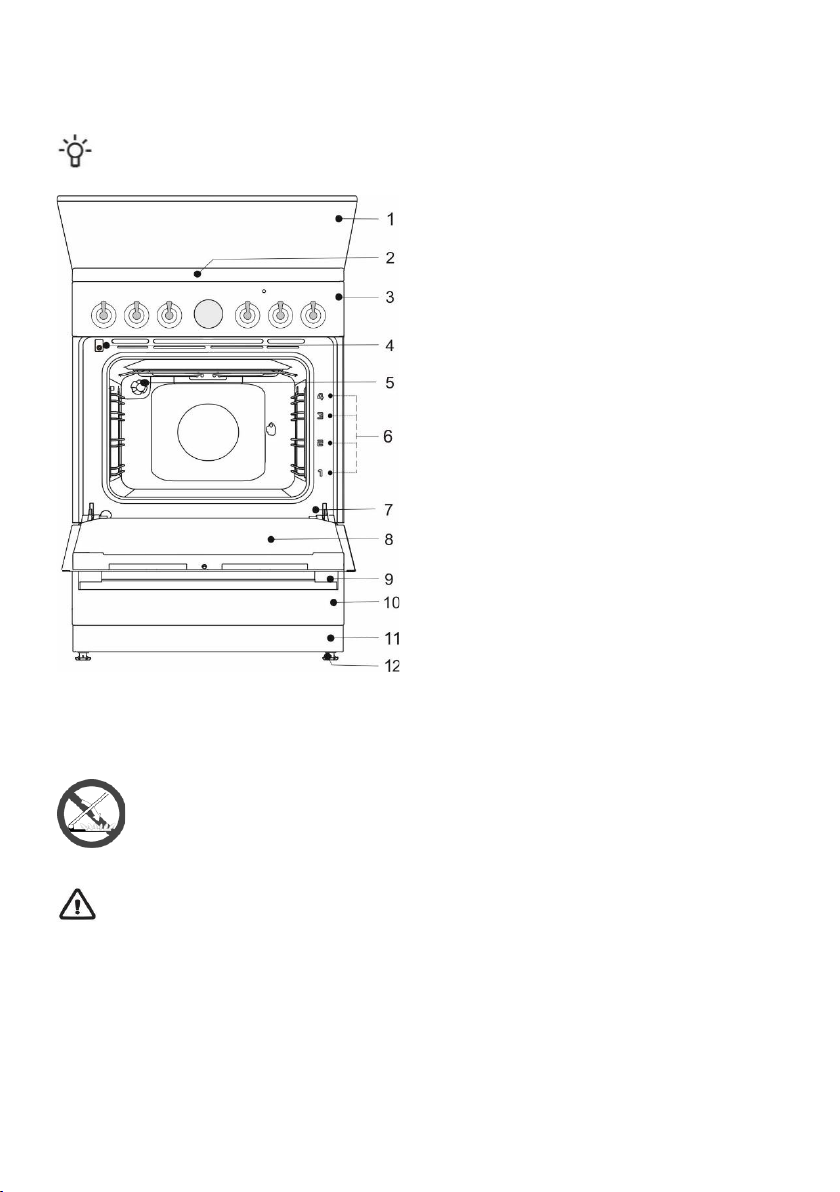

1 Pokrywa
2 Płyta kuchenna
3 Panel sterowania
4 Wyłącznik drzwicze
5 Oświetlenie
6 Prowadnice – poziomy pieczenia
7 Tabliczka znamionowa
8 Drzwiczki
9 Uchwyt drzwicze
10 Szuflada/ Obróć w dół
11 Cokół
12 Regulowane nóżki
Nie przechowywać w szufladzie piekarnika żadnych przedmiotów łatwopalnych, wybuchowych, lotnych
lub wrażliwych na temperaturę (takich jak papier, obrusy, reklamówki, środki czyszczące lub detergenty i
aerozole) ponieważ mogłyby one się w czasie pracy piekarnika zapalić i wywołać pożar.
DRUCIANE PROWADNICE
Druciane prowadnice umożliwiają przyrządzanie żywności na czterech poziomach.
Eksploatacja urządzenia jest bezpieczna zarówno z jak i bez prowadnic blach.
WYCIĄGANE PROWADNICE TELESKOPOWE
Dla poziomu 2, 3 i 4 można zamontować wyciągane prowadnice teleskopowe. Prowadnice mogą być wyciągane
całkowicie lub częściowo.
5
Page 7
WYBRZUSZENIA
Piekarnik ma wytłoczone boczne rowki na czterech poziomych do umieszczenia rusztu i blach do pieczenia.
WYŁĄCZNIK W DRZWICZKACH PIEKARNIKA
Jeśli w czasie przyrządzania żywności drzwiczki piekarnika zostaną otwarte, wyłącznik wyłącza podgrzewanie
piekarnika i wentylator. Zamknięcie drzwiczek powoduje ponowne włączenie grzałek.
WENTYLATOR CHŁODZĄCY
Urządzenie jest wyposażone w wentylator, który chłodzi obudowę urządzenia i jego panel sterowania. Wentylator
chłodzący pracuje podczas pracy piekarnika.
Urządzenie i niektóre z jego odsłoniętych części wykazują tendencję do nagrzewania się w czasie
gotowania i pieczenia. Używać rękawic żaroodpornych.
RUSZT
Ruszt wyposażony jest w zatrzask zabezpieczający, dlatego też przy wysuwaniu rusztu z piekarnika podnieść
go z przodu lekko do góry.
Ruszt lub blachę należy zawsze wsuwać w wyżłobienia pomiędzy dwoma metalowymi profilami.
W przypadku wysuwanych prowadnic teleskopowych
najpierw należy wysunąć prowadnice jednego
poziomu i położyć na nie ruszt lub blachę, a następnie
możliwie jak najdalej wsunąć je ręką.
Zamknąć drzwiczki piekarnika po całkowitym wsunięciu prowadnic teleskopowych do środka.
Wyposażenie do pieczenia może w czasie nagrzewania zmienić kształt, co nie wpływa na jego funkcjonalność.
Po ochłodzeniu powróci ono do stanu pierwotnego.
PRZED UŻYCIEM URZĄDZENIA PO RAZ PIERWSZY
• Po odebraniu urządzenia usunąć z piekarnika wszystkie elementy, w tym wyposażenie transportowe.
• Wszystkie akcesoria i przybory przeczyścić ciepłą wodą i normalnym detergentem. Nie używać środków czystości
o właściwościach ściernych.
• Jeśli powierzchnia płyty została wykonana ze szkła ceramicznego, należy ją przeczyścić wilgotną szmatką z
dodatkiem niewielkiej ilości płynu do zmywania naczyń. Nie używać agresywnych środków czyszczących, które np.
ze względu na swoje właściwości ścierne mogłyby pozostawiać po sobie rysy, a także druciaków do zmywania
naczyń lub środków do usuwania plam.
• Jeżeli kuchenka posiada płyty grzejne, pokrętła płyt grzejnych należy ustawić na stopniu 4 i nie stawiając na nich
żadnych naczyń, pozostawić włączone przez 30 minut. W miarę podgrzewania się stref gotowania, na powierzchni
płyty grzejnej pojawić się może niewielki dym. W ten sposób wykończenie stref gotowania osiąga swoją maksymalną
wytrzymałość.
• Pierwszemu rozgrzewaniu się piekarnika towarzyszyć będzie charakterystyczny zapach nowego urządzenia. W
czasie pierwszego uruchomienia przewietrzyć dobrze pomieszczenie.
6
Page 8
PŁYTA KUCHENNA
PŁYTY KONWENCJONALNE
• Upewnić się, że strefa gotowania i dno naczynia są czyste i suche. Pozwoli to na lepsze przewodzenie ciepła i
zapobiegnie uszkodzeniu powierzchni grzejnej.
• Nadmiernie rozgrzany tłuszcz i olej w strefach gotowania mogą zapalić się. Dlatego też zachowywać ostrożność,
gdy smaży się na tłuszczu lub oleju, i zawsze kontrolować proces przyrządzania żywności.
• Nigdy nie stawiać w strefach gotowania mokrych naczyń lub zaparowanych pokrywek. Wilgoć może doprowadzić
do uszkodzenia stref gotowania.
• Nie studzić rozgrzanych naczyń stawiając je w strefach gotowania, z których się nie korzystało, ponieważ
gromadzące się pod spodem naczynia skropliny mogą sprzyjać powstawaniu korozji.
Na 3 do 5 minut przed zakończeniem procesu przyrządzania żywności wyłączyć strefę gotowania, aby
zaoszczędzić energię poprzez wykorzystanie ciepła resztkowego.

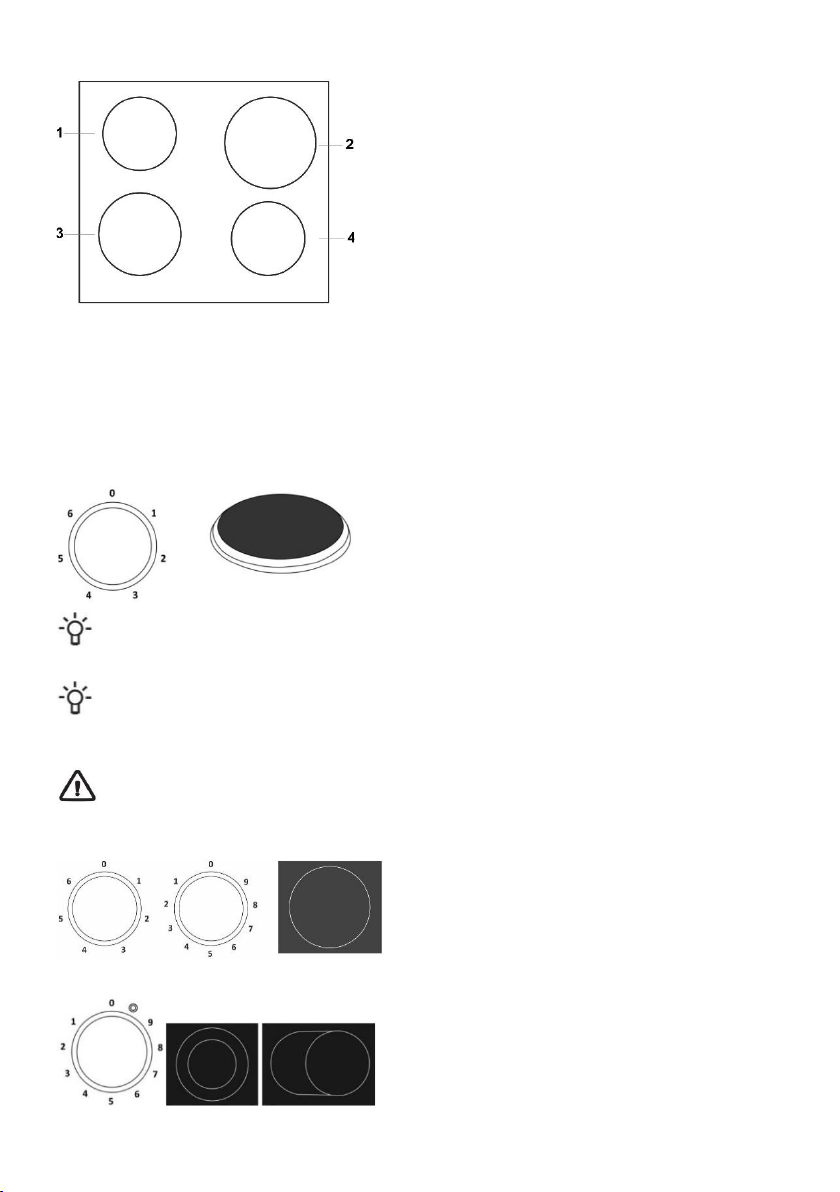

1 Strefa grzejna z tyłu po lewej stronie
2 Strefa grzejna z tyłu po prawej stronie
3 Strefa grzejna z przodu po lewej stronie
4 Strefa grzejna z przodu po prawej stronie
Przekręcić pokrętło w celu włączenia strefy gotowania. Można
ustawić 1 z 6 poziomów mocy grzejnej strefy gotowania.
Szybkie strefy gotowania (tylko w niektórych modelach) mogą pracować z większa mocą niż zwykłe strefy
gotowania, co oznacza, że mogą się szybciej nagrzewać. Stefy te są oznaczone w ten sposób, że mają w środku
czerwoną kropkę. Wskutek wielokrotnego podgrzewania i czyszczenia kropka ta może zniknąć.
Długotrwałe korzystanie z naczyń żeliwnych może spowodować odbarwienia powierzchni naczynia i
krawędzi strefy gotowania. W takim przypadku gwarancja nie obejmuje serwisu.
PŁYTA KUCHENNA CERAMICZNA
Moc grzania płyt grzejnych można nastawić bezstopniowo (1-
9) lub stopniowo (1-6).
Przegrzaniu strefy grzewczej pod płytą ceramiczną zapobiega
ogranicznik temperatury.
STEROWANIE STREFĄ GOTOWANIA Z DWOMA FAJERKAMI
Powierzchnia strefy gotowania z dwoma fajerkami może
dostosować się do wielkości i kształtu garnka lub naczynia. Aby
włączyć większą strefę gotowania, maksymalnie przekręcić
pokrętło strefy gotowania (aż do usłyszenia kliknięcia), a
następnie ustawić żądany poziom mocy.
7
Page 9
STREFY GOTOWANIA HI-LIGHT
Strefy gotowania Hi-Light różnią się od konwencjonalnych stref tym, że nagrzewają się szybciej, przez co proces
gotowania rozpoczyna się bardzo szybko.
WSKAŹNIK CIEPŁA RESZTKOWEGO
Każda strefa grzewcza posiada kontrolkę, która świeci również po wyłączeniu, jeżeli strefa grzewcza jest
gorąca. Gdy strefa gotowania ostygnie wskaźnik gotowania gaśnie. Wskaźnik ciepła resztkowego zapala
się także, gdy na zimnej strefie gotowania postawiony zostanie gorący garnek lub naczynie.
POWIERZCHNIA PŁYTY ZE SZKŁA CERAMICZNEGO
• Płyta jest odporna na zmiany temperatury.
• Płyta szkłoceramiczna jest bardzo mocna, ale nie jest nierozbijalna. Jeżeli na płytę spadnie przedmiot krawędzią,
płyta może pęknąć. Uszkodzenie będzie widoczne natychmiast lub po krótkiej chwili. Uszkodzoną kuchenkę
natychmiast odłączyć od sieci elektrycznej i nie używać jej.
• Wykorzystywanie płyty wykonanej ze szkła ceramicznego do przechowywania przedmiotów może doprowadzić do
jej porysowania lub uszkodzenia.
• Nie używać aluminiowych lub plastikowych naczyń na gorących strefach grzewczych. Nie kłaść na płytę ceramiczną
żadnej folii aluminiowej ani przedmiotów plastikowych.
• Sprawdzać, czy strefa gotowania i spód naczynia są czyste i suche. Poprawi to przewodzenie ciepła i zapobiegnie
uszkodzeniu płyty grzejnej. Nie stawiać na płycie grzejnej pustych naczyń.
WSKAZÓWKA DOTYCZĄCA NACZYŃ
• Używać naczyń wysokiej jakości z płaskim i stabilnym dnem.
• Średnica dna garnka i strefy gotowania powinny być takie same.
• Naczynia z hartowanego szkła o specjalnie szlifowanym dnie mogą być
stosowane na strefach gotowania, jeśli ich średnica nie jest większa od
średnicy stref gotowania. Wskutek naprężeń termicznych naczynia o większej
średnicy mogą popękać.
• Pilnować, by garnek lub rondel znajdował się w środku strefy gotowania.
• Korzystając z szybkowaru obserwować go, dopóki nie zostanie uzyskane
odpowiednie ciśnienie. Najpierw ustawić maksymalną moc strefy gotowania, a
następnie, postępując zgodnie z instrukcją producenta szybkowaru, w
odpowiednim czasie zmniejszyć moc grzejną strefy gotowania.
• Upewnić się, że w szybkowarze, garnku lub innym naczyniu znajduje się
wystarczająca ilość płynu. Ze względu na przegrzanie postawienie pustego
garnka w strefie gotowania może spowodować uszkodzenie zarówno garnka
jak i strefy gotowania.
• Korzystając ze specjalnych naczyń należy przestrzegać instrukcji ich
producentów.
WSKAZÓWKI DOTYCZĄCE ENERGOOSZCZĘDNOŚCI
• Garnki i ich dna powinny mieć taką samą średnicę co strefa gotowania. Jeśli garnek lub rondel będzie za mały,
część energii cieplej ucieknie, a strefa gotowania ulegnie uszkodzenia.
• Jeśli nie przeszkadza to w gotowaniu, używać pokrywki.
• Wielkość naczynia powinna być dostosowana do ilości żywności. Gotowanie niewielkiej ilości żywności w dużym
garnku lub rondlu powoduje, że ucieka jeszcze więcej energii.
• Jeśli przyrządzenie danego dania jest długotrwałe, używać szybkowaru.
• Warzywa, ziemniaki, itp. można gotować w mniejszej ilości wody. Nie ma to wpływu na jakość ugotowania, o ile
garnek będzie szczelnie zamknięty pokrywką. Po doprowadzeniu wody do wrzenia zmniejszyć poziom ciepła, tak
by był on wystarczający do utrzymania gotowania na wolnym ogniu.
W przypadku rozsypania się na rozgrzaną płytę ze szkła ceramicznego cukru lub pożywienia o dużej
jego zawartości bezzwłocznie wytrzeć płytę lub usunąć cukier przy użyciu skrobaka, nawet jeśli strefa
gotowania będzie jeszcze wciąż gorąca. Zapobiegnie to uszkodzeniu wykonanej ze szkła ceramicznego
powierzchni. Do czyszczenia rozgrzanej płyty ze szkła ceramicznego nie używać detergentów lub innych
środków czyszczących, ponieważ mogłoby to uszkodzić jej powierzchnię.
8
Page 10
ELEKTRONICZNY ZEGAR PROGRAMUJĄCY
• Wielokrotnie przyciskając przycisk (A), należy wybrać żądane ustawienia zegara. Wybrany symbol pulsować będzie
na wyświetlaczu. Obracając pokrętło (A), należy tę funkcję nastawić i potwierdzić za pomocą przycisku. Wskazówki
samoczynnie przesuną się na wskazywanie czasu bieżącego. Symbole nastawionych funkcji pozostaną
podświetlone.
• Każdorazowemu przyciśnięcie przycisku (A) towarzyszyć będzie krótki sygnał dźwiękowy.
• Przytrzymując przycisk (A) przez 2 sekundy, można usunąć nastawioną funkcję.
A Pokrętło wyboru funkcji
1 Opóźnienie włączenia piekarnika
2 Zakończenie działania piekarnika
3 Minutnik
4 Czas bieżący
5 Zegar – wyświetlenie czasu
NASTAWIENIE CZASU BIEŻĄCEGO
• Jeżeli symbol czasu bieżącego (4) pulsuje (przy pierwszym podłączeniu lub po przerwie w dostawie energii
elektrycznej), należy przez 2 sekundy przyciskać przycisk (A), aby symbol przestał pulsować.
• Wielokrotnie przyciskając przycisk (A), należy wybrać wyświetlanie czasu bieżącego (4), aby zaczął pulsować.
• Obracając pokrętło (A), należy nastawić dokładny czas bieżący.
• Ustawienie należy potwierdzić, ponownie przyciskając przycisk (A) bądź po upływie kilku sekund zostanie ono
dodane automatycznie.
NIEZAPROGRAMOWANE DZIAŁANIE PIEKARNIKA
• Po podłączeniu urządzenia do sieci lub po przerwie w dostawie energii elektrycznej, pulsować będzie symbol czasu
bieżącego (4).
• Aby piekarnik mógł działać, należy przez 2 sekundy przyciskać przycisk (A), wówczas symbol czasu bieżącego
przestanie pulsować.
• Piekarnik można dowolnie użytkować bez ustawień czasowych.
ZAPROGRAMOWANE DZIAŁANIE PIEKARNIKA
Za pomocą zegara programującego można działanie piekarnika zaprogramować na 2 sposoby:
• Nastawienie zakończenia działania – zakończenie działania piekarnika nastąpi w określonym czasie.
• Nastawienie opóźnienia włączenia - w określonym czasie nastapi automatyczne rozpoczęcie i zakończenie
działania piekarnika.
NASTAWIENIE ZAKOŃCZENIA DZIAŁANIA PIEKARNIKA
W tym trybie należy nastawić czas, po upływie którego piekarnik powinien zakończyć działanie. Piekarnik można
nastawić na najwyżej 15 godzin względem czasu bieżącego.
• Sprawdzić należy, czy zegar wskazuje dokładny czas bieżący.
• Wielokrotnie przyciskając przycisk (A), należy wybrać symbol (2), aby zaczął pulsować.
• Obracając pokrętło (A), należy nastawić czas zakończenia działania.
• Ustawienie należy potwierdzić, ponownie przyciskając przycisk (A). Wskazówki przesuną się na wskazywanie czasu
bieżącego. Świecić będzie symbol zakończenia pieczenia (działania).
• Piekarnik należy włączyć (za pomocą odpowiednich pokręteł sterujących piekarnika, należy nastawić sposób oraz
temperaturę działania piekarnika). Piekarnik włączy się natychmiast i przestanie działać o wyznaczonym czasie.
• Gdy zegar wskaże nastawiony czas zakończenia działania, piekarnik się wyłączy, słychać będzie przerywany sygnał
dźwiękowy, który można będzie wyłączyć, przyciskając przycisk (A), bądź po 1 minucie wyłączy się on sam. Symbol
(2) pulsuje. Chcąc kontynuować pieczenie, należy przycisnąć przycisk (A) na 2 sekundy i w zależności od potrzeby
nastawić nowy czas działania.
NASTAWIENIE OPÓŹNIENIA WŁĄCZENIA PIEKARNIKA
W tym trybie należy określić czas, kiedy piekarnik powinien zacząć działać (rozpoczęcie pieczenia) i o której godzinie
powienien przestać działać (zakończenie pieczenia).
9
Page 11
Zakończenie pieczenia można nastawić na najwyżej 12 godzin względem czasu bieżącego, a ustawienie czasu
działania na najwyżej 3 godziny.
• Sprawdzić należy, czy zegar wskazuje dokładny czas bieżący.
• Nastawienie rozpoczęcia działania: przyciskając przycisk (A), należy wybrać symbol (1), aby zaczął pulsować.
Obracając pokrętło (A), należy nastawić rozpoczęcia działania, co należy potwierdzić, ponownie przyciskając
przycisk. Pulsować zacznie symbol zakończenia działania (2).
• Nastawienie zakończenia działania: Obracając pokrętło (A), należy nastawić godzinę, kiedy pieczenie powinno być
zakończone, co należy potwierdzić, ponownie przyciskając przycisk.
• Wskazówki przesuną się na wskazywanie czasu bieżącego, świecą się symbole (1 i 2).
• Zegar czeka na włączenie piekarnika.
• Piekarnik należy włączyć – za pomocą odpowiednich pokręteł sterujących piekarnika, należy nastawić sposób oraz
temperaturę działania piekarnika.
• Piekarnik rozpocznie działanie o nastawionej godzinie i przestanie działać o wyznaczonym czasie.
• Gdy zegar wskaże nastawiony czas zakończenia działania, piekarnik się wyłączy, słychać będzie przerywany sygnał
dźwiękowy, który można będzie wyłączyć, przyciskając przycisk (A), bądź po 1 minucie wyłączy się on sam. Symbol
(2) pulsuje. Chcąc kontynuować pieczenie, należy przycisnąć przycisk (A) na 2 sekundy i w zależności od potrzeby
nastawić nowy czas działania.
NASTAWIENIE MINUTNIKA
Zegara można użyć jako minutnika, który dźwiękowo poinformuje o upływie nastawionego czasu.
Minutnik można wybrać jedynie wtedy, gdy nie został wybrany tryb zaprogramowanego działania zegara.
• Wielokrotnie przyciskając przycisk (A), należy wybrać symbol (3), aby zaczął pulsować.
• Obracając pokrętło (A), należy nastawić czas, kiedy minutnik ma zaalarmować. Ustawienie czasu działania jest
możliwe na najwyżej 3 godziny.
• Ustawienie należy potwierdzić, ponownie przyciskając przycisk (A), wskazówki samoczynnie przesuną się na
wskazywanie czasu bieżącego, świeci się symbol (3).
• Po upływie nastawionego czasu, słychać będzie przerywany sygnał dźwiękowy, który można będzie wyłączyć, przez
2 sekundy przyciskając przycisk (A), bądź po 1 minucie wyłączy się on sam.
WYŚWIETLENIE USTAWIENIA
Gdy nastawiona jest funkcja czasowa, ustawienie można sprawdzić, przyciskając przycisk (A). Wskazówki na chwilę
przestawią się na nastawioną wartość, a następnie powrócą do wskazywania czasu bieżącego.
USUNIĘCIE USTAWIENIA
Ustawienie można usunąć, przez 2 sekundy przyciskając przycisk (A). Symbol tego ustawienia przestanie się świecić.
JEDNOSTKA STERUJĄCA
1. Tylne lewe pokrętło strefy gotowania
2. Przednie lewe pokrętło strefy gotowania
3. Przednie prawe pokrętło strefy gotowania
4. Tylne prawe pokrętło strefy gotowania
5. Pokrętło wyboru systemu przyrządzania żywności
6. Pokrętło temperatury piekarnika
7. Elektroniczny zegar programujący
8. Kontrolka piekarnika. Kontrolka świeci, kiedy są aktywne grzałki. Jak tylko piekarnik osiągnie nastawioną
temperaturę, zgaśnie.
10
Page 12
PIEKARNIK (w zależności od modelu)
System
Sugerowana
temperatura °C
Opis
50 – max.
SZYBKIE PODGRZEWANIE
Funkcja ta służy do możliwie jak najszybszego rozgrzania piekarnika
do żądanej temperatury. Nie jest ona przeznaczona do przyrządzania
żywności. Proces podgrzewania kończy się z chwilą, gdy piekarnik
rozgrzeje się do żądanej temperatury.
200
GÓRNA I DOLNA GRZAŁKA
Grzałki w dolnej i górnej ściance piekarnika wytwarzają energię
cieplną, która rozchodzi się równomiernie po całym wnętrzu
piekarnika. Ciast i mięs nie można piec z użyciem tylko jednej grzałki.
180
GRZAŁKA W GÓRNEJ ŚCIANCE
Energię cieplną na żywność rozprowadza wyłącznie grzałka
umieszczona w górnej ściance piekarnika. Używać jej do
przyrumieniania potrawy od góry (końcowego przyrumieniania).
180
GRZAŁKA W DOLNEJ ŚCIANCE
Energię cieplną na żywność rozprowadza wyłącznie grzałka
umieszczona w dolnej ściance piekarnika. Używać jej do
przyrumieniania potrawy od dołu.
180
GRZAŁKA W GÓRNEJ I DOLNEJ ŚCIANCE Z WENTYLATOREM *
Włączone są obie grzałki i wentylator. Wentylator zapewnia
równomierny obieg gorącego powietrza wewnątrz piekarnika. Program
służy do pieczenia piasta, rozmrażania oraz suszenia owoców i
warzyw.
230
GRILL
Włączona jest wyłącznie grzałka grilla będąca częścią większego
zestawu do grillowania. Systemu tego używa się do grillowania małej
ilości jednostronnych kanapek lub kiełbasek do piwa oraz do
przyrządzania tostów. Maksymalna dozwolona temperatura: 230°C.
230
DUŻY GRILL
Włączona jest górna grzałka i grzałka grilla. Energię cieplną emituje
bezpośrednio grzałka grilla zainstalowana w górnej ściance piekarnika.
Dla zwiększenia efektu podgrzewania włącza się także górna grzałka.
Kombinacja ta służy do grillowania niewielkiej ilości jednostronnych
kanapek, mięsa i kiełbasek do piwa oraz do przyrządzania tostów.
Maksymalna dozwolona temperatura: 230°C.
WYBÓR SYSTEMU PRZYRZĄDZANIA
Piekarnik obsługuje się pokrętłem “przełącznik funkcji piekarnika“ do nastawiania funkcji, oraz pokrętłem “nastawienie
temperatury“ do nastawiania temperatury.
Obracając pokrętłem (w lewo i w prawo) wybrać system przyrządzania.
Ustawienia można zmieniać także w czasie pracy.
NASTAWIENIE TEMPERATURY PIEKARNIKA
Nastawienie temperatury można zmieniać obracając pokrętłem termostatu w prawo w zakresie 50 – 275/300°C.
Obracając w lewo obniża się temperaturę.
W razie przekręcenia pozycji zerowej siłą dojdzie do uszkodzenia termostatu!
WYŁĄCZANIE PIEKARNIKA
POKRĘTŁO SELEKTORA SYSTEMU PRZYRZĄDZANIA ustawić w pozycji "0".
OŚWIETLENIE PIEKARNIKA
We wszystkich trybach pracy oświetlenie piekarnika włącza się automatycznie po wybraniu trybu pracy.
SYSTEM PRZYRZĄDZANIA
11
Page 13
System
Sugerowana
temperatura °C
Opis
170
GRILL Z WENTYLATOREM
Włączona jest grzałka grilla i wentylator. Kombinacja ta służy do
grillowania mięsa oraz do jednostronnego pieczenia większych
kawałków mięsa lub drobiu. Nadaje się także do przyrządzania dań au
gratin i przyrumieniania na chrupiącą skórkę.
170
GRZAŁKA W GÓRNEJ ŚCIANCE I WENTYLATOR
Włączona jest górna grzałka (znajdująca się w górnej ściance
piekarnika) oraz wentylator. System ten służy do pieczenia większych
kawałków mięsa i drobiu. Nadaje się także do przyrządzania potraw au
gratin.
200-220
PIECZENIE INTENSYWNE (AIR FRY)
Dzięki intensywnemu pieczeniu skórka potrawy jest chrupiąca, bez
dodawania tłuszczu. Jest to zdrowa, niskokaloryczna odmiana
przygotowywania żywności typu „fast food”. Nadaje się do mniejszych
kawałków mięsa, ryb, warzyw oraz gotowych produktów mrożonych
(frytki, nuggetsy).
180
GORĄCE POWIETRZE *
Włączona jest okrągła grzałka i wentylator. Zamontowany w tylnej
ściance piekarnika wentylator zapewnia ciągły obieg gorącego
powietrza wokół pieczeni lub ciasta. Program ten służy do pieczenia
mięsa i ciast na kilku poziomach równocześnie.
180
GRZAŁKA W DOLNEJ ŚCIANCE I WENTYLATOR
Program służy do pieczenia niewysokich ciast drożdżowych oraz
konserwowania owoców i warzyw.
190-200
PROGRAM DO PIECZENIA PIZZY
Służy do pieczenia pizzy oraz ciast o większej zawartości wody.
Stosuje się, jeśli potrawa ma być szybko upieczona i chrupiąca, piecze
się na jednym poziomie.
190-200
PIECZENIA MROŻONEJ ŻYWNOŚCI
Ten program umożliwia pieczenie zamrożonej żywności w krótszym
czasie, bez wcześniejszego nagrzewania. Znajduje zastosowanie przy
gotowych produktach mrożonych (pieczywo, rogaliki, lasagne, frytki,
nuggetsy), mięsie i warzywach.
-
ROZMRAŻANIE
Obieg powietrza odbywa się bez włączania grzałek. Włączony zostaje
wyłącznie wentylator. Program służy do powolnego rozmrażania
zmrożonej żywności.
70
AQUA CLEAN
Energię cieplną emituje wyłącznie grzałka znajdująca się w dolnej
ściance piekarnika. Program ten służy do usuwania z piekarnika
zanieczyszczeń i resztek żywności. Czas trwania programu: 30 minut.
* Z funkcji tej korzysta się do określania klasy efektywności energetycznej zgodnie z normą EN 60350-1.
GOTOWANIE NA PARZE
przyrumienienie i większą chrupkość na powierzchni.
Nie wkładaj głębokiej blachy do pieczenia do pierwszej prowadnicy, włóż ją o jeden poziom wyżej.
Aby zapewnić optymalne działanie funkcji, nie otwieraj drzwi piekarnika i nie dodawaj wody podczas gotowania.
Dzięki tym systemom możesz gotować z dodatkiem pary. Para powoduje lepsze
Umieść blachę do pieczenia w pierwszej prowadnicy,
gdy piekarnik jest jeszcze chłodny. Wlej maksymalnie 2
dl wody na blachę do pieczenia. Umieść potrawę w
drugiej prowadnicy i uruchom system.
12
Page 14
OPISY SYSTEMÓW
• Podgrzewanie pustego piekarnika wiąże się ze zużyciem dużej ilości energii. Stąd też pieczenie kilku rodzajów ciast
lub pizz po kolei pozwoli zaoszczędzić dużą ilość energii, ponieważ piekarnik będzie już rozgrzany.
• Używać ciemnych, czarnych silikonowych lub emaliowych blach i tacek, ponieważ charakteryzują się one bardzo
dobrą przewodnością cieplną.
• Jeśli korzysta się z pergaminu, upewnić się, że jest on odporny na wysokie temperatury.
• Podczas przygotowywania jedzenia w piekarniku powstaje duża ilość pary, która odprowadzana jest przez komin
na tylnej ścianie urządzenia. Para może ulec skropleniu na drzwiach lub pokrywie urządzenia (w zależności od
modelu). Jest to normalne zjawisko, które nie wpływa na pracę urządzenia. Po zakończeniu gotowania należy
wytrzeć skropliny za pomocą ścierki.
• Aby zaoszczędzić energię poprzez wykorzystanie nagromadzonego ciepła, wyłączyć piekarnik na ok. 10 minut
przez zakończeniem przyrządzania posiłku.
• Aby uniknąć skraplania (rosy), nie pozostawiać żywności do ostygnięcia w zamkniętym piekarniku.
Pieczenie na obrotowym rożnie (w zależności od modelu)
Maksymalna temperatura w czasie korzystania z obrotowego rożna wynosi 230°C.
Umieścić wspornik rożna w trzeciej prowadnicy od dołu, a do
dolnej (pierwszej) prowadnicy włożyć płaską blachę, która
posłuży za tackę ociekową.
Nabić mięso na rożen i dokręcić śruby.
Uchwyt rożna umieścić na przednim wsporniku rożna, a
końcówkę włożyć w otwór po prawej stronie tylnej ścianki
piekarnika (otwór jest zabezpieczony obrotową pokrywą).
Odkręcić uchwyt rożna i zamknąć drzwiczki piekarnika.
Włączyć piekarnik i wybrać DUŻY GRIL.
Nie używać grilla w pozycji 4. Z grilla można korzystać tylko wtedy, gdy drzwiczki piekar nika są
zamknięte.
Nie wkładać głębokiej blachy do pierwszej prowadnicy.
KONSERWACJA I CZYSZCZENIE
Upewnić się, że urządzenie zostało wyłączone z prądu, i poczekać aż urządzenie ostygnie. Bez
odpowiedniego nadzoru dzieci nie powinny czyścić urządzenia lub wykonywać jakichkolwiek czynności
konserwacyjnych.
Przód obudowy ze stali nierdzewnej (w zależności od modelu)
Do czyszczenia tej powierzchni stosować wyłącznie delikatne detergenty (mydliny) i miękką gąbkę, która nie porysuje
wykończenia. Nie stosować środków czystości o właściwościach ściernych lub zawierających rozpuszczalniki,
ponieważ mogłyby one uszkodzić powłokę obudowy.
Powierzchnie lakierowane i elementy plastikowe (w zależności od modelu)
Do czyszczenia pokręteł i przycisków, rączek drzwi, naklejek i tabliczek znamionowych nie stosować środków czystości
lub materiałów czyszczących o właściwościach ściernych oraz środków czystości zawierających alkohol lub na bazie
alkoholu. Aby uniknąć uszkodzenia powierzchni, wszelkie zabrudzenia usuwać natychmiast miękką szmatką nie
posiadającą właściwości ściernych i niewielką ilością wody. Można także stosować środki czystości i materiały
czyszczące przeznaczone do takich powierzchni zgodnie z instrukcjami ich producentów.
13
Page 15
Powierzchnie emaliowane (piekarnik, płyta kuchenki)
Czyścić przy pomocy wilgotnej gąbki z detergentem. Tłuste plamy można usuwać przy pomocy ciepłej wody i
specjalnego detergentu do emalii. Do czyszczenia powierzchni emaliowanych nigdy nie używać środków o
właściwościach ściernych nieodwracalnie uszkadzających powierzchnię urządzenia.
Powierzchnie szklane
Do czyszczenia szklanych drzwiczek piekarnika nie używać silnych środków czyszczących o właściwościach ściernych
lub ostrych skrobaków metalowych, ponieważ mogłyby one doprowadzić do pęknięcia powierzchni, a w konsekwencji
rozbicia szkła. Powierzchnie szklane czyścić specjalnymi środkami do szkła, luster i okien.
INFORMACJA!
Nie wolno używać agresywnych i szorstkich środków czystości.
CZYSZCZENIE KUCHENEK
Powierzchnie wokół stref gotowania czyścić gorącą wodą z dodatkiem niewielkiej ilości płynu
do zmywania naczyń. Do usuwania uporczywych zabrudzeń używać nasączonego w
detergencie zmywaka z wełny stalowej. Następnie przepłukać i wytrzeć kuchenkę do sucha.
Płyny zawierające sól, pozostałości po wykipieniu i wilgoć mają niekorzystny wpływ na strefy
Do utrzymania stref gotowania w dobrym stanie używać zwykłych środków czyszczących i dostępnych w handlu
kondycjonerów. Jeśli strefa gotowania jest trochę ciepła, środkowi czyszczącemu łatwiej będzie dotrzeć do porów.
Pierścienie stref gotowania są wykonane ze stali nierdzewnej. Ze względu na działanie ciepła mogą one po pewnym
okresie czasu nabrać żółtawego odcienia. Jest to normalne zjawisko fizyczne. Żółtawe kropki można usuwać przy
użyciu zwykłych środków do czyszczenia metali. Do czyszczenia tych obwódek nie nadają się agresywne akcesoria
do czyszczenia naczyń, ponieważ mogłyby one pozostawić po sobie zarysowania.
gotowania. Zawsze czyścić strefy gotowania.
CZYSZCZENIE POWIERZCHNI ZE SZKŁACERAMICZNEGO
• Po każdym użyciu poczekać aż wykonana ze szkła ceramicznego powierzchnia przed przystąpieniem do jej
czyszczenia ostygnie. W przeciwnym razie przy kolejnym użyciu płyty wszystkie pozostałe nieczystości wtopią się
w rozgrzaną powierzchnię.
• Do regularnej konserwacji płyty ze szkła ceramicznego używać specjalnych produktów pielęgnacyjnych, które
tworzą na powierzchni powłokę ochronną zapobiegającą przywieraniu do niej zabrudzeń.
• Przed każdym użyciem powierzchni ze szkła ceramicznego wytrzeć kurz lub inne zanieczyszczenia, które mogłyby
porysować powierzchnię zarówno płyty jak i dna garnka.
Stalowe druciaki, szorstkie gąbki i posiadające właściwości ścierne proszki czyszczące mogą porysować
powierzchnię. Powierzchnię mogą także uszkodzić agresywne środki czyszczące w aerozolu i nieodpowiednie środki
czyszczące w płynie.
• Używanie agresywnych lub ściernych środków czyszczących lub naczyń z szorstkim lub uszkodzonym dnem może
doprowadzić do starcia oznaczeń.
• Do usuwania niewielkich zanieczyszczeń używać miękkiej, wilgotnej szmatki. Następnie wytrzeć powierzchnię do
sucha.
• Do usuwania zacieków wodnych używać delikatnego roztworu octu. Nie używać go jednak do wycierania ramy
(dotyczy tylko wybranych modeli), ponieważ mogłaby ona stracić swój blask. Nie używać agresywnych środków
czyszczących w aerozolu lub środków do usuwania kamienia.
• W przypadku trudno usuwalnych zabrudzeń używać specjalnych preparatów przeznaczonych d oczyszczenia szkła
ceramicznego. Postępować zgodnie z instrukcją producenta. Każdorazowo po zakończeniu czyszczenia pamiętać
o usunięciu pozostałości po środku czyszczącym, ponieważ w czasie podgrzewania stref gotowania mogłyby one
uszkodzić powierzchnię ze szkła ceramicznego.
• Trudno usuwalne zabrudzenia i ślady po przypaleniach usuwać skrobakiem. W czasie
używania skrobaka uważać, by się nie skaleczyć.
• Nie dociskać skrobaka prostopadle do szkła i nie rysować jego końcówką lub ostrzem
powierzchni płyty.
• Natychmiast usuwać skrobakiem z płyty wykonanej ze szkła ceramicznego cukier lub
żywność o dużej zawartości cukru, nawet gdy płyta jest jeszcze gorąca, ponieważ cukier
może doprowadzić do trwałego uszkodzenia powierzchni ze szkła ceramicznego.
14
Page 16
Używać skrobaka tylko wtedy, gdy zabrudzeń nie da się usunąć przy użyciu mokrej szmatki lub specjalnych
preparatów do czyszczenia powierzchni ze szkła ceramicznego. Trzymać skrobak pod odpowiednim kątem (od 45° do
60°). Lekko dociskając skrobak do szkła usuwać brud przesuwając nim po oznaczeniach. Uważać, by plastikowa
rączka skrobaka (w niektórych modelach) nie ma kontaktu z rozgrzaną strefa gotowania.
Przebarwienia powierzchni ze szkła ceramicznego nie ma wpływu na działanie lub stabilność powierzchni.
Przyczyną takich przebarwień są najczęściej wtopione w powierzchnię pozostałości żywności lub naczynia wykonane
z niektórych materiałów (takich jak aluminium lub miedź). Całkowite usunięcie takich przebarwień jest bardzo trudne.
Uwaga: Przebarwienia i podobne zniszczenia mają jedynie wpływ na wygląd płyty i nie wpływają bezpośrednio na jej
działanie. Usuwanie takich zniszczeń nie jest objęte gwarancją.
PIEKARNIK
Do czyszczenia ścianek piekarnika używać mokrej gąbki z detergentem. Do usuwania trudnych do zmycia zabrudzeń
wżartych w ściankę piekarnika używać specjalnego detergentu do emalii. Po zakończeniu czyszczenia dokładnie
wytrzeć piekarnik do sucha. Czyścić piekarnik tylko wtedy, gdy całkowicie ostygnie. Nigdy nie stosować środków o
właściwościach ściernych, ponieważ mogłyby one porysować emaliowaną powierzchnię.
Przybory do piekarnika (ruszt, garnek, itp.) myć gąbką z detergentem lub w zmywarce. Do usuwania trudnych do
zmycia zabrudzeń lub śladów przypalenia można używać także specjalnych detergentów.
CZYSZCZENIE PIEKARNIKA PRZY UŻYCIU FUNKCJI AQUA CLEAN
Przekręcić pokrętło wyboru systemu przyrządzania żywności w pozycję Aqua Clean . Ustawić pokrętło
temperatury w pozycji 70 °C.Nalać do blachy 0,6 l wody i włożyć ją w dowolną prowadnicę. Po upływie 30 minut
pozostałości żywności na emaliowanych ściankach piekarnika zmiękną i będzie je można łatwo usunąć wilgotną
szmatką.
Z systemu Aqua Clean można korzystać, gdy piekarnik całkowicie ostygnie.
WYJMOWANIE I CZYSZCZENIE WYCIĄGANYCH PROWADNIC DRUCIANYCH I
TELESKOPOWYCH
Do czyszczenia prowadnic używać wyłącznie konwencjonalnych środków czystości. Trzymając prowadnice od dołu
wyciągnąć je w kierunku środka piekarnika. Wyjąć je z górnych otworów
Wyciągane prowadnice nie są przeznaczone do mycia w zmywarce.
INSTALACJA WKŁADÓW KATALITYCZNYCH
Do czyszczenia używać wyłącznie zwykłych środków czyszczących.
Zdemontować ruszty i teleskopowe wysuwane listwy (w zależności od modelu).
Nasadzić wkłady katalityczne na ruszty. Górną część rusztu wsunąć do górnych otworów “A“ wkładu katalitycznego.
Włożyć ruszty z wkładem katalitycznym do górnych otworów na ścianach bocznych piekarnika “A“. Wcisnąć je do
sprężynowego uchwytu w dolnej części piekarnika “B“.
15
Page 17
Nie myć wkładów katalitycznych w zmywarce do naczyń.
WYMIANA ŻARÓWKI
Żarówka jest częścią eksploatacyjną, dlatego też nie podlega gwarancji. Przed przystąpieniem do wymiany żarówki
wyjąć blach, ruszt i prowadnice.
Wyłączyć urządzenie z prądu!
Zdjąć osłonę żarówki i wyciągnąć lub odkręcić żarówkę.
Lampa halogenowa: G9, 230 V, 25 W. (Zwykła żarówka E14, 230 V, 25 W - w zależności od modelu).
Aby uniknąć poparzeń, używać zabezpieczenia.
ZAMYKANIE DRZWICZEK COMFORT (w zależności od modelu)
Kuchenki są wyposażone w nowe bezpieczne zawiasy drzwiowe COMFORT. Gwarantują one bardzo ciche i delikatne
zamykanie drzwiczek piekarnika.
W przypadku, gdy przy zamykaniu drzwi użyta zostanie zbyt duża siła, działanie systemu zostanie
ograniczone lub ze względów bezpieczeństwa system zostanie pominięty.
BLOKADA DRZWICZEK (w zależności od modelu)
Blokadę drzwiczek otwiera się lekko przesuwając ją kciukiem w prawą stronę i pociągając równocześnie drzwi do
siebie.
Gdy drzwiczki piekarnika są zamknięte, blokada drzwiczek automatycznie powraca do swojej pozycji
wyjściowej.
ZDEJMOWANIE I ZAKŁADANIE DRZWICZEK PIEKARNIKA (w zależności od modelu)
• Otworzyć drzwiczki piekarnika (aż do pozycji skrajnej).
• Obrócić stopy zawiasów drzwiczek (standardowe zamykanie). W przypadku drzwiczek z zawiasami COMFORT
obrócić stopy o 90°.
• Powoli zamknąć drzwiczki piekarnika, aż stopy zapadną do zawiasu w listwach bocznych drzwiczek. Pod kątem 15°
(w stosunku do pozycji zamkniętej drzwiczek) przymknąć drzwiczki i wyciągnąć je z obu zawiasów urządzenia.
Przed ponownym wstawieniem drzwiczek zawsze skontrolować, czy stopy zawiasów są prawidłowo
umieszczone w listwach bocznych drzwiczek. To zapobiegnie gwałtownemu zamknięciu zawiasu, który jest
połączony z silną sprężyną. Uwolnienie stopy grozi uszkodzeniem drzwiczek i zranieniem.
ZDEJMOWANIE I ZAKŁADANIE DRZWICZEK PIEKARNIKA (w zależności od modelu)
• Otworzyć drzwiczki piekarnika (aż do skrajnej pozycji).
• Podnieść i obrócić stopy.
• Powoli zamykać drzwiczki piekarnika, lekko je podnieść i wyciągnąć z obu zawiasów urządzenia.
16
Page 18
Jeżeli chcemy wstawić drzwiczki z powrotem, należy postępować w odwrotnej kolejności. Jeżeli drzwiczek nie
można otworzyć lub zamknąć prawidłowo, upewnić się, że zawiasy są prawidłowo umieszczone na hakach zawiasów.
ZDEJMOWANIE I ZAKŁADANIE SZYBY DRZWICZEK PIEKARNIKA (w zależności od modelu)
Szybę drzwiczek piekarnika można wyczyścić od środka, ale najpierw trzeba ją zdjąć. Zdjąć drzwiczki piekarnika (patrz
rozdział „Zdejmowanie i zakładanie drzwiczek piekarnika”).
• Delikatnie unieść do góry wsporniki umieszczone po lewej i prawej stronie drzwiczek (oznaczenie 1 na wsporniku)
i odciągnąć je od szyby (oznaczenie 2 na wsporniku).
• Trzymając szybę drzwiczek za dolną krawędź lekko podnieść ją do góry, tak by odłączyła się od wspornika, a
następnie zdjąć ją.
• Aby zdjąć trzecią szybę (tylko w niektórych modelach), wystarczy ją podnieść i zdjąć. Zdjąć należy także gumowe
uszczelki szyby.
Przy zakładaniu szyby należy postępować w kierunku odwrotnym. (Półkoliste) oznaczenia na drzwiczkach i
szybie muszą na siebie nachodzić.
ZDEJMOWANIE I ZAKŁADANIE SZYBY DRZWICZEK PIEKARNIKA (w zależności od modelu)
Wykręcić śruby na lewej i prawej stronie drzwiczek i wyciągnąć górną listwę. Teraz wyjąć szybę drzwiczek.
Aby wstawić szybę z powrotem, należy postępować w odwrotnej kolejności.
17
Page 19
TABELA USTEREK
Problem/błąd
Przyczyna
Główny bezpiecznik instalacji domowej
często się załącza.
Wezwać serwisanta.
Upewnić się, że moc wszystkich urządzeń nie przekracza mocy
domowej sieci elektrycznej.
Podświetlenie piekarnika nie działa.
Procedura wymiany żarówki jest opisana w rozdziale
"KONSERWACJA I CZYSZCZENIE".
Żywność jest niedopieczona.
Czy wybrana została odpowiednia temperatura i system
przyrządzania?
Czy drzwiczki piecyka są zamknięte?
Gwarancja nie obejmuje napraw lub roszczeń gwarancyjnych wynikających z nieprawidłowego podłączenia
lub eksploatacji urządzenia. Koszty naprawy pokrywa w takim przypadku użytkownik.
INSTRUKCJA MONTAŻU I PODŁĄCZENIA
USTAWIENIE URZĄDZENIA (mm)
POZIOMOWANIE I DODATKOWE UNIERUCHAMIANIE URZĄDZENIA (w zależności od modelu)
Sąsiadujące z urządzeniem ściany lub meble (podłoga, tylna
ściana kuchni, ścianki boczne) muszą wytrzymywać
temperaturę co najmniej 90°C.
18
Page 20
REGULACJA WYSOKOŚCI KUCHENKI (w zależności od modelu)
• Położyć kuchenkę na podłodze, tylną ścianką do
dołu.
• Odkręcić śruby zgodnie ze strzałkami.
• Ustawić żądaną wysokość.
• Dokręcić z powrotem śruby.
Kuchenka ma wysokość 900 mm. Wysokość urządzenia można regulować w przedziale od 850 do 940 mm.
Torx T20
Kuchenka musi zostać zamontowana w poziomie!
Wykonać następujące czynności:
• Obracając śrubami regulacji wysokości (patrz rysunek 1)
ustawić odpowiednią wysokość kuchenki.
• Wyregulować kółka (patrz rysunek 2) przykręcając je
dwoma śrubami z przodu listwy przypodłogowej. Do
sprawdzenia poziomego ustawienia kuchenki użyć
poziomnicy.
• Umieścić zaślepki w otworach z przodu listwy
przypodłogowej (patrz rysunek 3).
ZABEZPIECZENIE PRZED PRZEWRÓCENIEM SIĘ (mm) (w zależności od modelu)
Według rysunku umocować uchwyt do ściany z pomocą dostarczonych śrub i kołków rozporowych. W razie
niemożliwości użycia dostarczonych elementów mocujących użyć innych, które zapewnią umocowanie uchwytu do
ściany.
19
Page 21
INSTALACJA POKRYWY (w zależności od modelu)
BLOKADA DRZWICZEK (w zależności od modelu)
20
Page 22
PODŁĄCZANIE DO SIECI ELEKTRYCZNEJ
Kuchenka elektryczna jest odbiornikiem energii cieplnej, którego instalacja i lokalizacja muszą być zgodne z lokalnie
obowiązującymi normami.
W celu połączenia do dyspozycji pozostają trzy mosiężne mostki łączące. Do przyłącza trzyfazowego
(380–415 V, 3N~) potrzebny jest jeden mostek łączący, a do przyłącza jednofazowego (220–240 V ~) potrzebne
są trzy mostki łączące.
W stabilny układ rozdzielania energii elektrycznej wbudowany
przed urządzeniem musi zostać mechanizm odłączający
urządzenie od prądu, którego rozwarte styki wszystkich
biegunów muszą znajdować się w odległości co najmniej 3 mm
od siebie.
Kuchenkę zainstalować może wyłącznie upoważniona do tego,
wykwalifikowana osoba. Jest ona zobowiązana ustawić płytę
kuchenki w pozycji poziomej, podłączyć ją do sieci elektrycznej
i sprawdzić jej funkcjonowanie. Instalacja kuchenki musi zostać
potwierdzona w karcie gwarancyjnej.
Zalecane jest trójfazowe podłączenie kuchenki przy pomocy
kabla połączeniowego typu H05VV-F5G-1,5 (wcześniej CGLG
5Cx1.5) (wyłącznik 3x16A).
Do podłączenia jednofazowego użyć H05VV-F3G-4 (wcześniej
GGLG3Cx4) (wyłącznik 32 – 40 A w zależności od typu).
Aby zapobiec strzępieniu się, niezbędne jest ściśnięcie
końcówek przewodów przy pomocy płaskich skuwek.
Po wciśnięciu końcówek przewodów pod łby śrub tablicy
rozdzielczej umieścić przewód w tablicy rozdzielczej i
zabezpieczyć go klipsem zapobiegającym wyrwaniu. Na
koniec zamknąć pokrywę tablicy rozdzielczej.
POKRYWA PUSZKI ZACISKOWEJ
Puszkę zaciskową chronić pokrywą puszki zaciskowej, patrz wyposażenie. Niebezpieczeństwo urazu prądem
elektrycznym.
WAŻNA INFORMACJA
W przypadku demontażu lub montażu kuchenki elektrycznej w celach innych niż jej aktualna eksploatacja, należy
wyłączyć urządzenie z prądu i przerwać jego eksploatację.
W ramach instalacji urządzenia należy w odniesieniu do jego eksploatacji dokonać przede wszystkim
następujących czynności:
• Sprawdzenie prawidłowość podłączenia do sieci elektrycznej.
• Kontrola działania grzałek oraz elementów kontrolno-sterujących.
• Zademonstrowanie klientowi wszystkich funkcji urządzenia oraz zapoznanie go z serwisem i konserwacją.
UWAGA
Kuchenka elektryczna jest urządzeniem klasy I, jeśli chodzi o stopień ochrony przed porażeniem prądem, dlatego też
musi być odłączona za pośrednictwem zabezpieczającego przewodu elektrycznego.
21
Page 23
UTYLIZACJA
Opakowanie jest wykonane z materiałów przyjaznych dla środowiska, które bez zagrożenia dla
środowiska można poddawać recyklingowi, utylizować lub niszczyć. W tym celu materiały
opakowaniowe zostały odpowiednio oznaczone
Umieszczony na produkcie lub jego opakowaniu symbol oznacza, że produktu nie powinno się
traktować jak normalnych odpadów domowych. Produkt należy przekazać w celu przetworzenia
do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Prawidłowa utylizacja produktu ułatwi zapobieżenie negatywnemu wpływowi na środowisko i
zdrowie ludzi, jaki mógłby się pojawić w przypadku nieprawidłowej utylizacji produktu. W celu
uzyskania szczegółowych informacji na temat utylizacji i przetwarzania produktu proszę
skontaktować się z właściwą jednostką samorządu lokalnego odpowiedzialną za zarządzanie
odpadami, przedsiębiorstwem utylizacji odpadów lub sklepem, w którym produkt został nabyty.
Zastrzegamy sobie prawo do zmian i błędów w instrukcji obsługi.
22
Page 24
TEST PIECZENIA
Posiłek
Wyposażenie
Poziom
prowadzenia
(od dołu)
System
Temperatura
(°C)
Czas trwania
pieczenia
(w minutach)
Ciastka
jeden poziom
płytka emaliowana
blacha do pieczenia
3
140-150*
25-40
Ciastka
jeden poziom
3
140-150*
25-40
Ciastka
dwa poziomy
2, 3
140-150*
30-45
Ciastka
trzy poziomy
2, 3, 4
130-140*
35-55
Placki
jeden poziom
płytka emaliowana
blacha do pieczenia
3
150-160
25-40
Placki
jeden poziom
3
150-160
25-40
Placki
dwa poziomy
1,3
140-150
30-45
Placki
trzy poziomy
2, 3, 4
140-150
35-50
Tort
okrągła tortownica
metalowa ø26 /ruszt
1
160-170*
20-35
Tort
2
160-170*
20-35
Placek
jabłkowy
2x okrągła
tortownica
metalowa ø20 /ruszt
2
170-180
55-75
Placek
jabłkowy
2
170-180
45-65
Grzanka
ruszt
4
230
1-4
Kotlety
mielone
ruszt + płytka
blacha do pieczenia
do chwytania
kapiącego tłuszczu
4
230
20-35
Testowano zgodnie z normą EN 60350-1.
PIECZENIE
* Nagrzać wstępnie piekarnik na 10 minut.
SAP 885121pl
23
Page 25
Page 26
Page 27
Page 28
2022 05 01
SAP 885121pl
GORENJE gospodinjski aparati, d.o.o
Partizanska cesta 12, SI-3320 Velenje, SLOVENIA
Loading...
