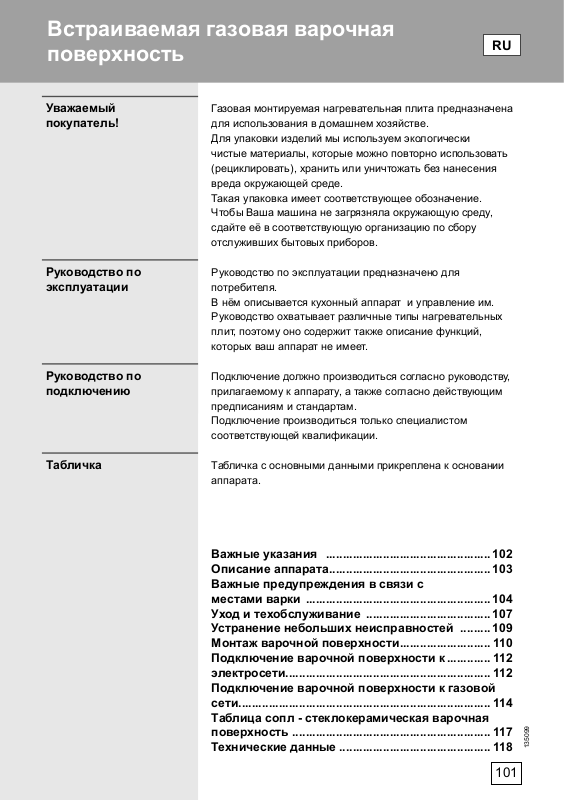

Встраиваемая газовая варочная
поверхность
SI
RU
Уважаемый
покупатель!
Руководство по
эксплуатации
Руководство по
подключению
Табличка
Газовая монтируемая нагревательная плита предназначена
для использования в домашнем хозяйстве.
Для упаковки изделий мы используем экологически
чистые материалы, которые можно повторно использовать
(рециклировать), хранить или уничтожать без нанесения
вреда окружающей среде.
Такая упаковка имеет соответствующее обозначение.
Чтобы Ваша машина не загрязняла окружающую среду,
сдайте её в соответствующую организацию по сбору
отслуживших бытовых приборов.
Руководство по эксплуатации предназначено для
потребителя.
В нём описывается кухонный аппарат и управление им.
Руководство охватывает различные типы нагревательных
плит, поэтому оно содержит также описание функций,
которых ваш аппарат не имеет.
Подключение должно производиться согласно руководству,
прилагаемому к аппарату, а также согласно действующим
предписаниям и стандартам.
Подключение производиться
соответствующей квалификации.
Табличка с основными данными прикреплена к основании
аппарата.
только специалистом
Важные указания .................................................102
Описание аппарата ................................................ 103
Важные предупреждения в связи с
местами варки ....................................................... 104
Уход и техобслуживание ..................................... 107
Устранение небольших неисправностей .........109

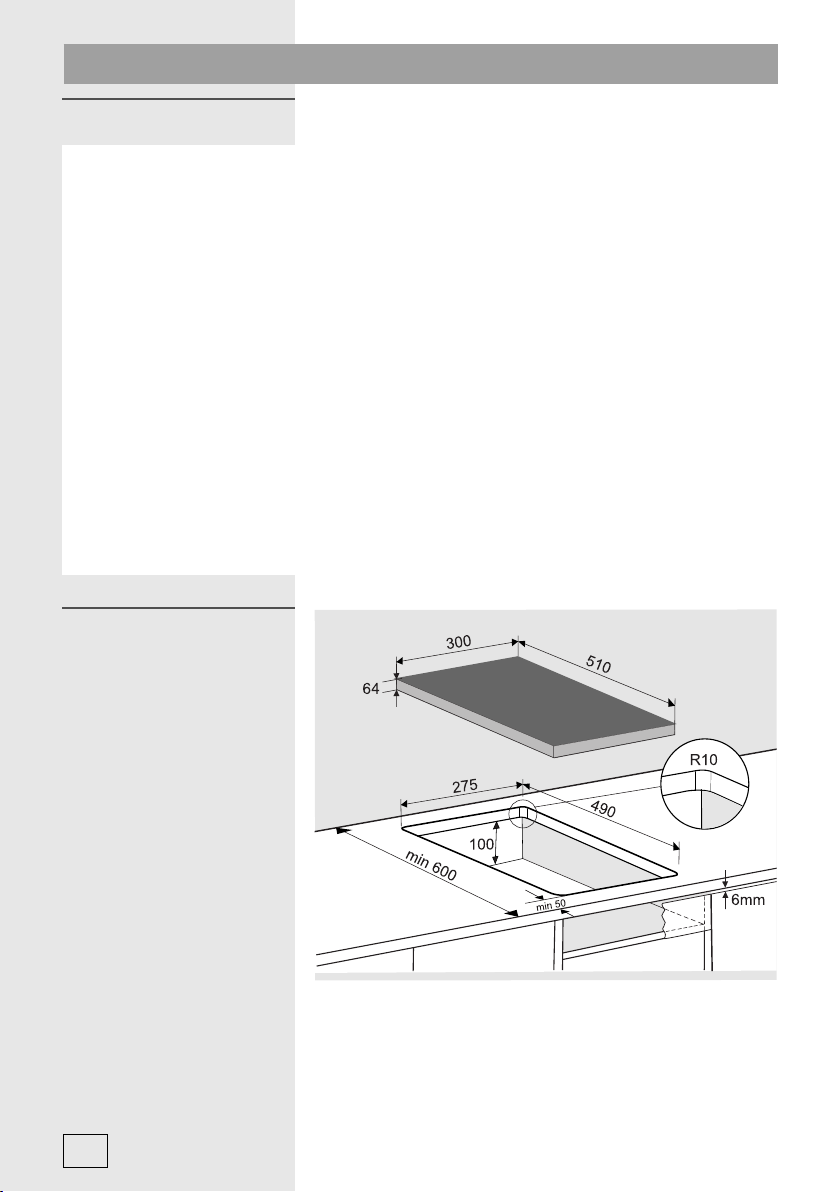

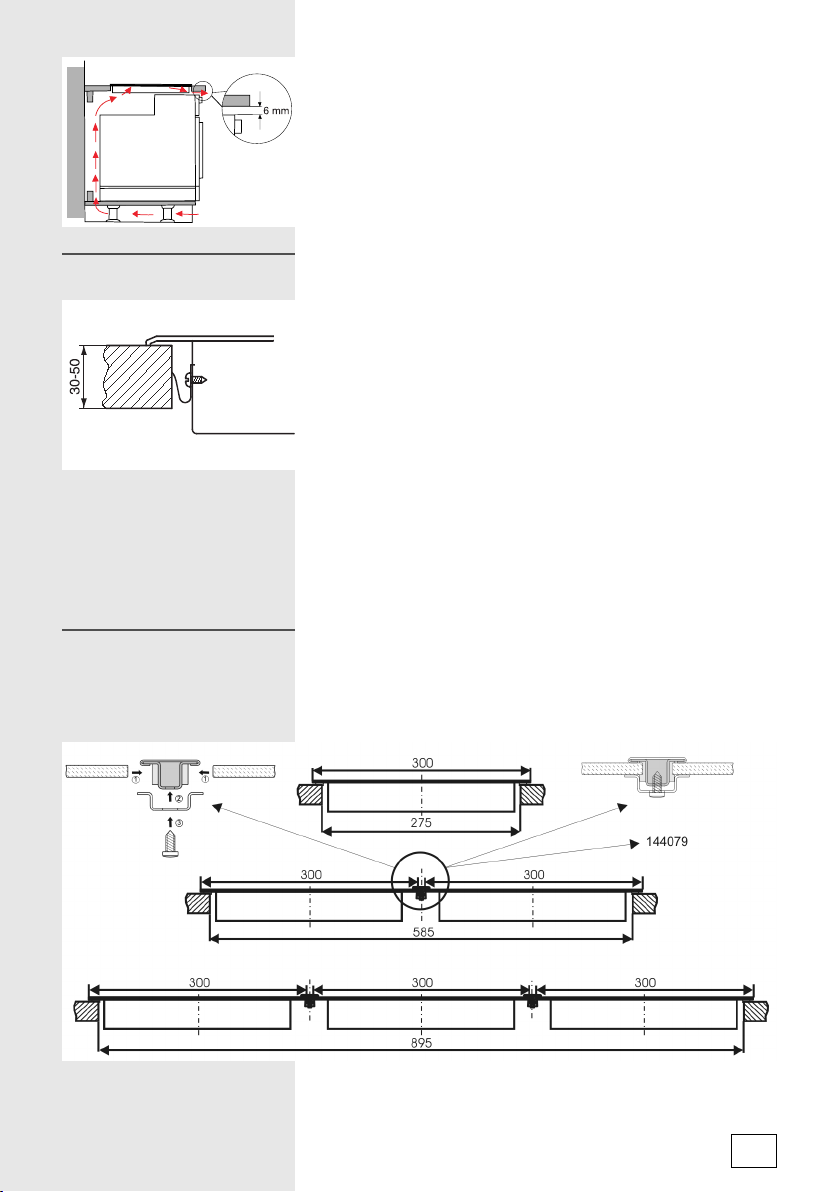

Монтаж варочной поверхности ........................... 110

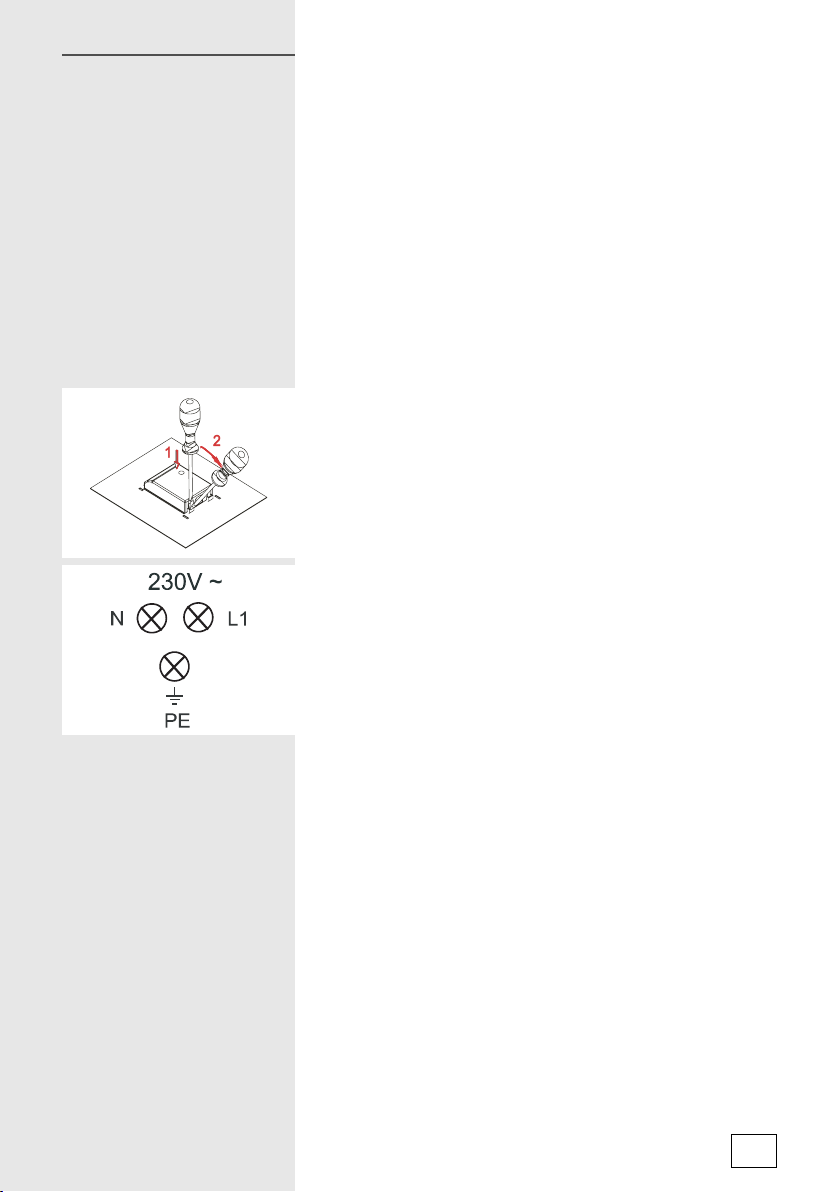

Подключение варочной поверхности к ............. 112
электросети ............................................................. 112
Подключение варочной поверхности к газовой
сети ........................................................................... 114
Таблица сопл - стеклокерамическая варочная
поверхность ........................................................... 117
Технические данные ............................................. 118
101
135099
Page 2
Важные указания
• Аппарат может вмонтировать в элемент кухонного гарнитура и его может подключить к
электросети и газу только специалист соответствующей квалификации.
• При работе газовых горелок в помещении увеличиваются температура и влажность.
Поэтому нужно чаще проветривать помещение, в котором установлен аппарат. Достаточно,
если Вы будете периодически открывать окна или двери. Если аппарат интенсивно
работает продолжительное время, необходимо интенсивное проветривание или включение
вытяжки.
• Горелки не употребляйте, если газ не горит с стабильным пламенем.
• Если почувствуете газ в помещении, закройте главный вентиль для подвода газа на
баллоне или газовой проводке, погасите все виды огня (также папиросу), помещение сразу
проветрите, не включите электрические установки и
• Закройте также главный вентиль для подвода газа в случае, если горелки не употребляете
долше время (напр.отьезд в каникулы).
• В течение работы отдельные части аппарата нагреваются (около мест приготовления
пищи). Следите за тем., чтобы дети не задерживались у аппарата и своевременно
уведомите их об опасности ожогов.
• Перегретый жир
маслом (напр. картофель фри) осторожно и под постоянным контролем.
• Не рекомендуется включать места приготовления пищи, если на них нет посуды.
• Аппарат не следует употреблять для нагревания помещения.
• В случае неисправности немедленно отключте аппарат от подвода газа и электросети и
позовите
• Прибор соответствует всем предписанным в области безопасности стандартам, но
несмотря на это использование прибора людьми с ограниченными физическими,
двигательными и психическими способностями, а также людьми, не имеющими
достаточного опыта или знаний для его использования, допускается только под
присмотром. Данные рекомендации также распространяются на детей.
может быстро загореться. Поэтому приготавливайте блюда с жиром или
сервисную службу.
зовите специалиста
Символ на изделии или на его упаковке указывает, что оно не подлежит
утилизации в качестве бытовых отходов. Вместо этого его следует сдать в
соответствующий пункт приемки электронного и электрооборудования для
последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете
предотвратить причинение окружающей среде и здоровью людей потенциального
ущерба, который возможен, в противном
обращения с подобными отходами. За более подробной информацией об утилизации
этого изделия просьба обращаться к местным властям, в службу по вывозу и
утилизации отходов или в магазин, в котором Вы приобрели изделие.
случае, вследствие неподобающего
Стеклокерамическая поверхность Важные замечания
• Стеклокерамическая плита очень прочная, но острые и твёрдые предметы, при падении на
поверхность могут повредить ее.
• Если на стеклокерамической поверхности видны трещины, использовать варочную
поверхность нельзя из-за опасности удара током. В этом случае немедленно выключите
все конфорки и отключите аппарат от электропитания, выкрутив домашний предохранитель
135099
или выключив главный предохранитель
• Песчинки или посуда с шершавым чугунным дном могут вызвать царапины на
. Сразу обратитесь в сервисный центр.
102
Page 3
декоративной поверхности и поверхности стеклокерамической плиты.
• Не используйте стеклокерамическое покрытие плиты в качестве рабочей поверхности.
Острые предметы могут оставить царапины на поверхности. Не кладите продукты в
упаковке из фольги или в пластиковой посуде на горячее нагревательное поле, т.к.
синтетический материал может расплавиться или загореться, а также может повредиться
стеклокерамическая
поверхность.
Описание аппарата
Поверхность аппарата – стеклокерамическая, с газовыми горелками и элементами
управления (зависит от модели).
1. Задняя конфорка
2. Передняя конфорка
3. Ручки управления
3a. Ручка управления передней конфоркой
3b. Ручка управления задней конфоркой
4. Двойная конфорка (вок)
Ручки управления
Модель с двумя горелками
Газовый кран закрыт
Максимальная мощность
Минимальная мощность
135099
103
Page 4
Модель с одной двойной горелкой (вок)
Газовый кран закрыт
Максимальная мощность внутренней части горелки
Минимальная мощность внутренней части горелки
Максимальная мощность внутреннего, среднего и
внешнего пламени горелки
Минимальная мощность внутреннего, среднего и
внешнего пламени горелки
Важные предупреждения в связи с местами варки
Важные указания
• Не употребляйте мест варки без посуды и также не
употребляйте их для согревания помещения!
• Содержите горелки в чистоте, так как загрязнения
отрицательно действуют на их работу.
• Если желаете пищу запечь, газовую горелку сначала
установите на наивысшую мощность и потом варку
продолжайте с наименьшей мощностью
• Всегда следите, чтобы было в
(скороварке) достаточно жидкости, так как из-за
испаривания жидкости и перегрева может прийти до
повреждения кострюли и нагревательной плиты.
• Покров горелки всегда устанавливайте очень точно
на корону горелки. Обращайте внимание, чтобы были
отверстия на короне горелки всегда чистые.
• Горелки некоторых моделей имеют термоэлектрическую
защиту. Если пламя
погаснет (убежавшая пища, сквозняк и т. п.), подача газа
автоматически прекратится. Таким образом, исключается
возможность утечки газа в помещение.
• Если гаснет пламя незащищенной горелки, происходит
утечка газа в помещение.

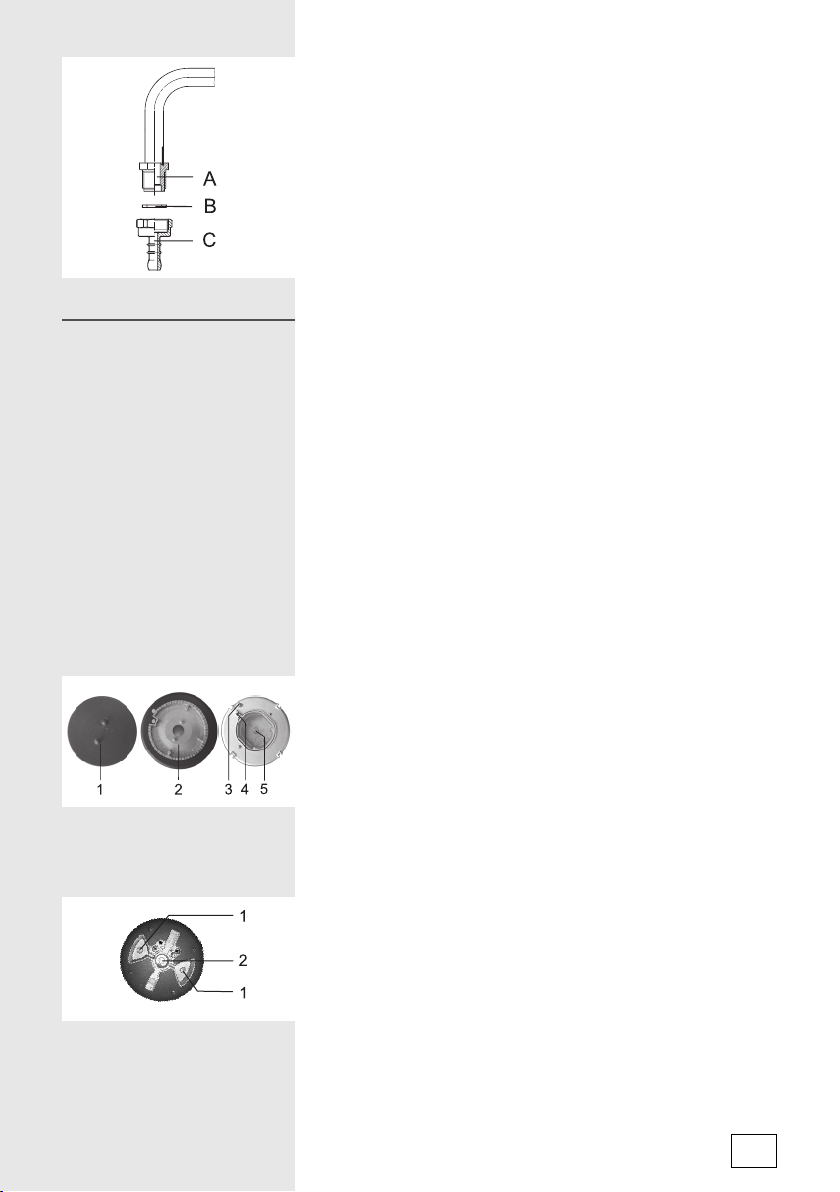

1 Покров короны горелки
2 Корона горелки с носителем покрова горелки
3 Термо элемент (только у горелок с
защитой, только у некоторых моделей)
4 Зажигальная свечка
5 Сопло
защищенной горелки непредвиденно
кострюле под давлением
термоэлектрической
135099
104
Page 5
Прижигание и работа
горелок
Модель с двумя горелками:
• Управление газовыми горелками производится с помощью
ручек на варочной поверхности. Степень нагрева
обозначается на ручках символами «большое пламя» и
«маленькое пламя» (см. раздел «Описание аппарата»).
• Ручку следует поворачивать через положение «большое
пламя»
Рабочее состояние – между двумя этими символами.
• Поджечь газовые конфорки Вы можете с помощью
электроподжига, встроенного в каждую горелку (только у
некоторых моделей).
до положения «маленькое пламя» и обратно.
Модель с одной двойной горелкой (вок):
• Управление газовыми горелками производится с помощью
ручек на варочной поверхности. Степень нагрева
обозначается на ручках символами «большое пламя» и
«маленькое пламя» (см. раздел «Описание аппарата»).
• Ручку следует поворачивать влево через положение
«большое пламя внутренней части горелки»
положения «маленькое пламя внутренней части горелки»
. Далее необходимо нажать на ручку, чтобы ее повернуть
в положение «большое пламя внутренней, средней и
внешней частей горелки»
пламя внутренней, средней и внешней частей горелки»
, потом Вы можете повернуть ручку обратно. Рабочее
состояние – между символами «маленькое пламя» и
«большое пламя».
до положения «маленькое
до
Прежде чем поворачивать ручку, нажмите на нее.
• Чтобы зажечь газовую конфорку, нажмите на ручку
соответствующей горелки и поверните ее в положение
максимальной мощности. Активируется свеча поджига,
которая и поджигает выходящий газ.
• Если электроподжиг не работает из-за отключения
электроэнергии или влажных свечей поджига, Вы можете
зажечь газ горящей спичкой или зажигалкой для газа.
После зажигания держите ручку
10 секунд, пока пламя не стабилизируется.
• Вы можете установить величину пламени между
максимальной и минимальной мощностью. Не
рекомендуется устанавливать между
при таком положении ручки пламя нестабильно и может
погаснуть.
нажатой приблизительно
, и , так как
135099
105
Page 6
Если по истечении 15 секунд конфорка не
зажглась, выключите конфорку и подождите не
менее 1 минуты. Затем снова попробуйте поджечь
газ.
Если пламя горелки гаснет – причина не важна,
– выключите горелку и подождите не менее 1
минуты, прежде чем снова попытаетесь поджечь
конфорку.
• Для выключения горелки поверните ручку вправо в
положение «выключено»
.
Посуда
• Правильно выбранная посуда обеспечивает оптимальное
время варки и расход газа. Самый важный есть диаметр
посуды.
• Языки пламени, которые простираются через край
слишком маленькой посуды, могут повредить посуду.
Расход газа также большой.
• Для сгорания необходим также воздух, который
недостаточен при слишком большой посуде и кпд сгорания
меньший.
Дополнительная решетка для вок-сковороды (для
модели, оснащенной вок-горелкой)
• Используйте дополнительную решетку, когда готовите в
вок-сковороде.
• Установите дополнительную решетку на основную
несущую решетку горелки.
Тип горелки Диаметр посуды
Большая (3kW) 220 - 260 mm
Маленькая (1 kW) 120 - 180 mm
Двойная (Wok) -
внутреннее пламя (1 kW)
Двойная (Wok) -
полностью (4,5 kW)
120 - 180 mm
220 - 300 mm
135099
106
Page 7

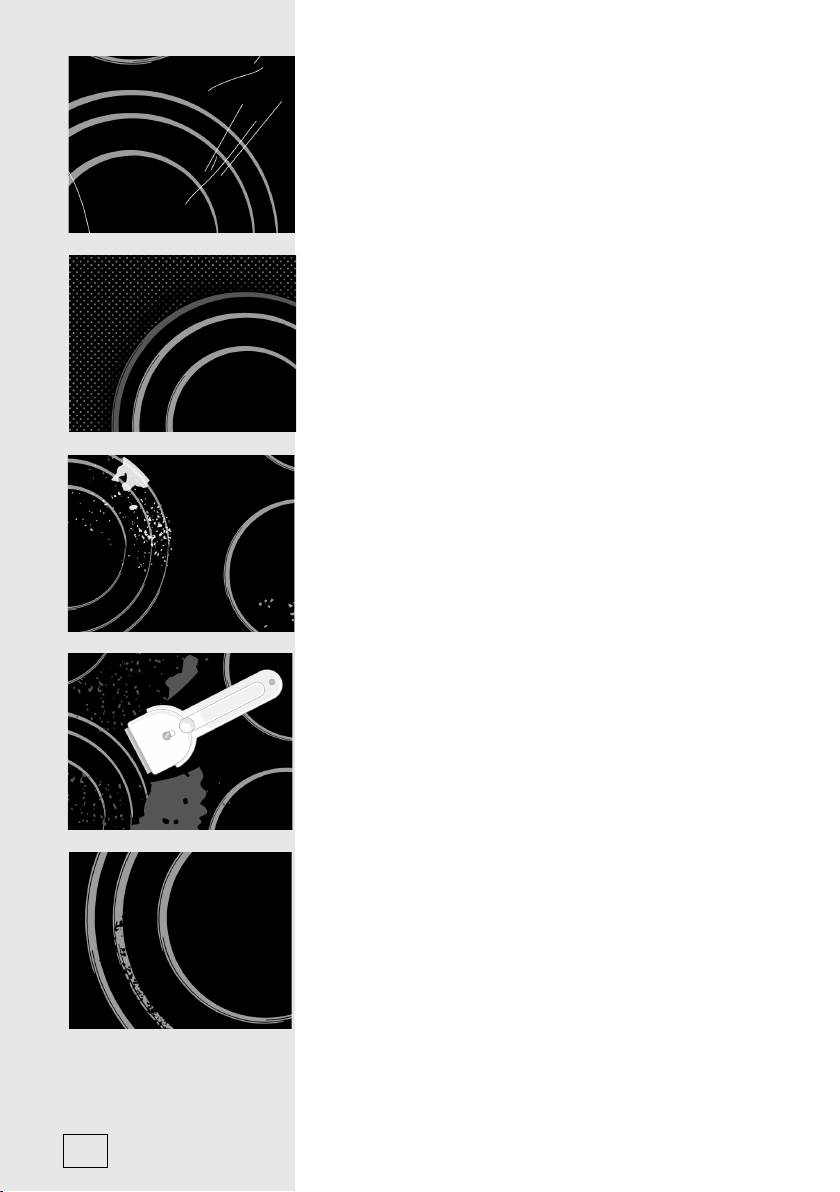

Уход и техобслуживание
Аппарат очистите тёплой водой, жидким чистящим средством
и мягкой тряпкой. Не применяйте грубые чистящие средства
и острые предметы. Засохшие или прожжённые остатки пищи
увлажните влажной тряпкой и смягчите соответствующим
чистящим средством.
Части из нержавеющей стали чистите чистящими средствами,
предназначенными для чистки таких частей. Чистящее
средство нанесите с помощью сухой, хорошо впитывающей
тряпки в тонком слое на сухую и холодную поверхность
и нежно протрите в направлении обработки поверхности.
Засохшие пятна очистите влажной тряпкой и чистящим
средством и потом протрите сухой тряпкой до блеска.
Эти чистящие средства нельзя применять для чищения
алюминия. Покрытые лаком и пластиковые детали чистите
мягкой тряпкой и жидким неабразивным
предназначенным для очистки подобных поверхностей.
моющим средством,
Места варки
Очистка и
повседневный уход за
стеклокерамической
поверхностью
• Для чищения газовой решётки, места варки и частей
горелок можете употреблять горячую воду с добавкой
чистящих средств для мытья посуды.
• Термоэлемент и зажигающую свечку очистите с помощью
мягкой щеточки. Эти части должны быть очень чистые,
только в этом случае обеспечена правильная работа.
Очистите коронку и крышку горелки. Проверьте, чтобы
•
выходные отверстия на коронке горелки были полностью
очищены, в противном случае грязь может попасть в
подающую газ форсунку горелки.
• После чистки все части хорошо просушите и их правильно
составленные поместите назад. Из-за неправильно
лежащих частей горелки прижечь тяжелее.
Предупреждение: Покровы горелок эмалированы
цвета. Из-за высокой температуры невозможно избечь
изменению цвета, что не влияет на работу горелок.
Очищайте стеклокерамическую поверхность каждый раз
после ее использования (дождитесь, пока она остынет).
В противном случае даже малейшие загрязнения будут
пригорать к нагретой поверхности. Используйте для
регулярного ухода за стеклокерамическими поверхностями
специальные средства, создающие на поверхности
стеклокерамики пленку, защищающую от загрязнений.
Каждый раз перед использованием сотрите пыль со
стеклокерамической поверхности и дна
возможные инородные предметы, которые могут повредить
стеклокерамическую поверхность (рис. 1).
посуды, устраните
и черного
135099
107
Page 8
Внимание: металлические губки, абразивные чистящие
средства царапают стеклокерамическую поверхность.
Также нельзя использовать для очистки стеклокерамики
агрессивные чистящие спреи и не предназначенные для
стеклокерамики жидкие очистители (рис. 1 и рис.2).
Нанесенные обозначения могут стираться вследствие
использования агрессивных и грубых чистящих средств, а
также посуды с повреждениями дна (рис.2)
рис. 1
Небольшие загрязнения можно устранить мягкой
увлажненной тканью. Затем протрите чистую поверхность
насухо (рис. 3). Пятна от воды можно удалить с помощью
слабого раствора уксуса. Этим раствором нельзя протирать
рамку аппарата (в некоторых моделях), т.к. она потеряет
блеск. Нельзя использовать агрессивные чистящие средства
и очистители, содержащие известь (рис. 3). Сильные
загрязнения удаляются с помощью специальных средств,
предназначенных
рис. 2
поверхностями. Обязательно следуйте инструкциям
для ухода за стеклокерамическими
производителя этих чистящих средств. Обязательно
тщательно протирайте поверхность, т.к. в противном случае
остатки чистящих средств во время нагрева конфорок могут
повредить стеклокерамическую поверхность (рис. 3).
Трудноудалимые и пригоревшие загрязнения можно
устранить с помощью специального скребка. Следите, чтобы
пластмассовая ручка скребка не касалась горячей
нагрева (рис. 4). Во время работы со скребком также будьте
рис. 3
внимательны, чтобы не пораниться!
Сахар и жидкости, содержащие сахар, могут сильно
повредить стеклокерамическую поверхность (рис. 5),
поэтому сразу же удаляйте просыпавшийся сахар или
пролившееся сладкое блюдо со стеклокерамической
поверхности, даже если конфорки еще не остыли (рис. 4).
Изменение цвета стеклокерамической поверхности не
влияет на ее функциональность и стабильность.
зоны
135099
108
рис. 4
рис. 5
Page 9
Устранение небольших неисправностей
Ремонт должен производить только уполномоченный
специалист. Ремонт неспециалистом может привести до
серьёзной опасности для потребителя. Перед началом
ремонта плиту необходимо обязательно отключить от
электрической сети, а именно выключением предохранителя
или отключением кабеля из розетки. Непрофессиональные
посягательства и ремонт плиты опасны вследствие
опасности электрического удара и короткого замыкания.
Ремонт должен сделать специалист
Предупреждение: В случае небольших неисправностей при
работе аппарата проверьте в данных инструкциях, можете ли
сами устранить сами.
или мастерская.
Важно
Что случилось ... Возможная причина Устранение неисправностей
... если горелки не горят
равномерно?
... если пламя горелок
неожиданно изменилось?
... если для зажигания
горелок необходимо
держать ручку нажатой
дольше время ?
... если пламя угаснет после
зажигания?
... если решетка вблизи
горелки изменила цвет?
... если вообще нарушена
электрическая работа?
... если не функционирует
электрическое зажигание
горелок?
... если покровы горелки
загрязнены?
Услуги ремонтной мастерской в течение гарантии
необходимо платить, в том случае, если аппарат вследствие
неправильного пользования не работает правильно.
Инструкции по применению должны сохраняться на
доступном месте и в случае, если аппарат отдаёте в ремонт,
вручите также инструкции.
Дальше найдете несколько советов в связи с устранением
неисправностей.
Из-а неправильной установки
газа пламя неравномерное.
Неправильно сложены части
горелки
Неправильно сложены части
горелки
Слишком короткое время
нажимания ручки
Слишком нежное нажимание
ручки
Обычное явление из-за
высокой температуры
Предохранитель поврежден. Проверьте предохранитель в
Остатки пищи или средства
для чищения находятся между
свечкой и горелкой
Обычное загрязнение Очистите покровы горелок
Специалист должен проверить
установку газа!
Правильно сложите части горелки!
Правильно
Держите ручку нажатой дольше
время
Прежде чем ручку опустите её
мощно нажмите.
Очистите решетку средством для
чищения металла
шкафчике с предохранителями и его
в случае повреждения замените.
Откройте и внимательно очистите
отверстие между свечкой и горелкой
средством для
сложите части горелки!
чищения металла
135099
109
Page 10
Монтаж варочной поверхности
Важные указания
• Аппарат может вмонтировать в элемент кухонного гарнитура и его может подключить к
электросети только специалист соответствующей квалификации.
• Облицовочная фанера либо облицовки из других материалов встроенного кухонного
гарнитура должна быть обработана термостойкими клеями (100°C), в противном случае
более низкая термостойкость применяемых клеев может привести к изменению внешнего
вида облицовки.
• Нагревательная плита
кухонного гарнитура ширины 600 мм и больше.
• Высящие элементы должны быть монтираны на такой высоте, что не влияют на рабочий
процесс.
• Расстояние между конфорками и вытяжкой должно быть не менее чем указано в
инструкции по монтажу вытяжки. Наименьшее расстояние – 650 мм.
• Минимальное расстояние
составляет 150 мм.
• Применение на рабочих плитах замыкающих планок из плотного дерева, предназначенных
для мест варки разрешено, когда минимальное расстояние останется таким же, каким оно
указано на рисунках по проведению монтажа.
• Минимальное расстояние между монтируемой плитой и задней стенкой обозначенно на
рисунке по
проведению монтажа нагревательной плиты.
Размеры выреза
для монтируемой
нагревательной плиты
соответсвующая для встройки в рабочую плиту над элементом
от края аппарата до соседнего высокого кухонного элемента
135099
110
• Нагревательную плиту можете монтировать в рабочие плиты
кухонного гарнитура, толщина которых составляет 30 - 50 мм.
• Кухонный элемент, в который встраивается варочная
панель, должен быть без ящика и иметь встроенную
горизонтальную перегородку, находящуюся на высоте 100
мм от нижней поверхности кухонной столешницы.
Page 11
• Под встраиваемую газовую варочную поверхность
Вы можете встроить модели духовок типов EVP4…, с
охлаждающим вентилятором.
• Перед монтажом духовки обязательно снимите
заднюю панель кухонного элемента. Также необходимо
предусмотреть отверстие высотой 6 мм на передней
панели кухонного элемента.
Поступок монтажа
Встраивание
нескольких
стеклокерамических
варочных панелей
• Рабочая плита кухонного гарнитура должна находиться в
исключительно ровном положении.
• Вырез следует соответствующим образом защитить
• Прилагаемые прикрепительные части (4) с прилагаемыми
винтами (4) привейте к передней и задней стенке
нагревательной плиты на приготовленное отверстие и
вырез.
• Нагревательную плиту подключите к электросети (смотри
руководство по подключению нагревательной плиты к
электросети и к подводу газа).
• Нагревательную плиту необходимо вставить в вырезанное
отверстие
• Нагревательную плиту со всей силой сверху
к рабочей плите.
• Для прикручивания крепежных деталей разрешается
использовать винты максимальной длиной 6,5 мм.
При встраивании нескольких варочных панелей необходимо
устанавливать соединительную планку между ними.
.(Профиль можно приобрести в сервисном центре -144079).
.
вниз прижать
111
135099
Page 12
Подключение варочной поверхности к
электросети
• Подключение производится только специалистом
соответствующей квалификации. Защита электропроводки
должна быть выполнена в соответствии с действующими
предписаниями.
• Соединительные клеммы доступны при открытии крышки
соединительной клеммы.
• Перед подключением необходимо проверить,
соответствует ли напряжение, указанное в табличке,
напряжению сети.
• Табличка с данными встраиваемой газовой варочной
поверхности на стеклокерамике прикреплена в нижней
аппарата.
части
• Аппарат предназначен для подключения к переменному
току АС 230 В.
• В электропроводке предусмотрена распределительная
установка, которая отделяет аппарат от сети во всех полях
и расстояние между контактами, которое в открытом
положении составляет минимум 3 мм. Подходящи
предохранители, защитные переключатели тока и т.д.
• Подключение должно быть выполнено с учётом
проводимости
• Это означает, что с обеих сторон стеклокерамической
нагревательной плиты могут быть установлены элементы
кухонного гарнитура, один из которых по высоте должен
находиться на одном уровне с аппаратом, а высота другого
может превышать высоту аппарата.
• Токопроводящие и изолированные части аппарата после
монтажа должны быть надёжно
возможного прикосновения.
тока в электропроводке и предохранителях.
защищены во избежание
135099
112
ВНИМАНИЕ!
Перед каждым вмешательством в работу аппарата всегда
следует отключать аппарат от сети.
Принимая во внимание ваше сетевое напряжение
необходимо аппарат подключить по указанной схеме.
Защитный провод (РЕ) подключите к клемме, обозначенной
знаком заземления
Кабель подключения необходимо вести через
разбременительное устройство, которое защищает кабель
от вытаскивания. По окончании подключения включите все
нагревательные элементы приблизительно на 3 минуты с
целью проверки их работы.
.
Page 13
Схема подключения
• Из-за неправильного подключения можно испортить
некоторые части аппарата, в результате чего Вы теряете
право на гарантийное обслуживание аппарата.
• Перед подключением проверьте, соответствует
ли напряжение, указанное в табличке с данными,
напряжению электросети. Специалист должен с
помощью измерительного оборудования проверить
присоединительную мощность в сети (230 В на N), к
которой подключается аппарат.
Присоединительный кабель с задней стороны аппарата
•
необходимо разместить так, чтобы он не касался задней
стенки аппарата, так как она во время работы варочной
поверхности нагревается.
Для подключения можно употреблять:
• резиновые кабели подключения типа Н05 RR-F 3х1,5
с маркированным в жёлто-зелёный цвет защитным
проводом
• ПВХ изолированные кабели подключения типа Н05 VV-F
3х1,5 с маркированным в жёлто-зелёный цвет защитным
проводом, или другие равноценные и более качественные
кабели.
113
135099
Page 14
Подключение варочной поверхности к газовой
сети
Важные указания
Подключение
• Этот аппарат должен быть подключен в соответствии с
действующими предписаниями, он может употребляться
только в хорошо проветриванных помещениях. Перед
подключением или применением аппарата прочитайте
инструкцию.
• Перед установлением и подключением убедитесь в том,
что местное подключение (вид газа и давление газа) и
устройство аппарата совместимы.
• Устройство этого аппарата показано в
• Этот аппарат не подключается к установке для отвода
продуктов сгорания (дымоход). Аппарат должен быть
помещен и подключен в соответствии с действующими
предписаниями о подключении. Необходимо обратить
особое внимание на соответствующие требования
проветрвания.
• Аппарат подключается к газовой сети в соответствии с
действующими предписаниями поставщика газа.
• Снизу на аппарате расположен
газу с резьбой ISO 7-1 R1/2˝.
• К аппарату прилагается патрубок для сжиженного газа и
неметаллический уплотнитель.
• При подключении необходимо закрепить колено R˝, чтобы
оно не вращалось.
• Для уплотнения соединений используются неметаллические
и другие разрешенные уплотнители. Уплотнители
используются только один раз. Допустимая деформация
плоских неметаллических уплотнителей по толщине
составляет 25%.
• К источнику газа аппарат подключается с помощью
сертифицированного гибкого шланга.
• Гибкий шланг не должен касаться подвижных частей
кухонных элементов (например, ящиков), также как и дна
варочной поверхности, и должен свободно двигаться.
• Электрическая духовка встроенная под варочную
поверхность должна быть оборудована охлаждающим
вентилятором; также присоединительный гибкий шланг
должен быть
шланг из нержавеющей стали). Присоединительный гибкий
шланг не должен касаться верхней стенки духовки и дна
варочной поверхности.
полностью металлический (например, гибкий
табличке.
адаптер для подключения к
135099
114
После подключения газовой варочной
поверхности необходимо проверить плотность
соединений.
Page 15
Адаптер для подключения к газу
A Адаптер ISO7-1 R1/2
B Неметаллический уплотнитель толщиной 2 мм
C Патрубок для сжиженного газа
После подключения проверьте, правильно ли работают
горелки. Ядро пламени должно быть окрашено в зеленоголубой цвет. Если пламя нестабильное, при необходимости
повысьте минимальную мощность. Объясните потребителю,
как управлять горелками и вместе прочитайте руководство
по эксплуатации.
Подключение к другому
типу газа
• Вам не потребуется извлекать
столешницы, чтобы подключить аппарат к другому типу
газа.
• Перед подключением выключите аппарат из электросети и
перекройте подвод газа.
• Замените установленные форсунки для номинальной
тепловой нагрузки на соответствующие форсунки для
нового типа газа (см. таблицу форсунок).
• При подключении аппарата к сжиженному газу (пропан,
бутан) закручивайте регуляционный винт
тепловой нагрузки до упора (налегания).
• При подключении аппарата к природному газу
откручивайте регуляционный винт для минимальной
тепловой нагрузки до достижения минимальной тепловой
нагрузки, но не более чем на 1,5 оборота от налегания.
варочную поверхность из
для минимальной
Горелка (зависит от модели)
Большая и маленькая горелки
1 Покров короны горелки
2 Корона горелки с носителем покрова горелки
3 Термо элемент (некоторых моделях)
4 Зажигальная свечка
5 Сопло
Двойная горелка (вок) – у некоторых моделей
1 Внешняя форсунка (2 шт.)
2 Внутренняя форсунка
115
135099
Page 16
Устанавливаемые
элементы
Для доступа до устанавливаемых элементов:
• Снимите несущую решетку и покровы горелок с короной.
• Клавиши управления снимите вместе с уплотнителями

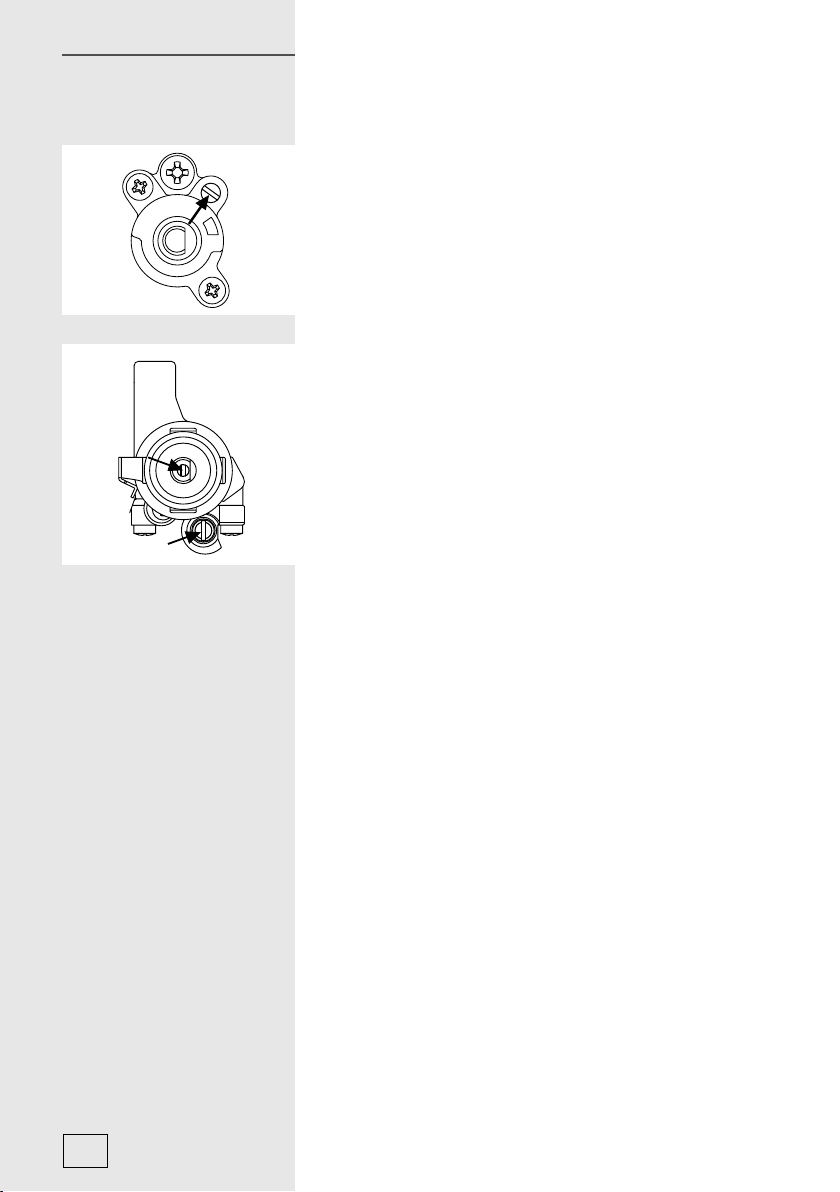

Газовый кран (зависит от модели)
Модель с двумя горелками
Регуляционный винт для минимальной тепловой нагрузки
модели с двумя горелками.
Модель с одной двойной горелкой (вок)
Регуляционные винты для минимальной тепловой нагрузки
модели с одной двойной (вок) горелкой
На раструбе газового крана установлен регуляционный винт
для минимальной мощности внутреннего пламени горелки
Сбоку установлен регуляционный винт для минимальной
мощности среднего и внешнего пламени горелки
135099
116
Page 17
Таблица сопл - стеклокерамическая варочная
поверхность
Тип газа Маленькая
Число Воббе max min max min max Мин. -
Природный
газ Н
Ws=45,7÷
54,7 МДж/м3
Природный
газ Е, Е+
Ws=40,9÷
54,7 МДж/м3
G20, p=20
мбар
Сжиженный
газ 3+, 3
Ws=72,9÷
87,3 МДж/м3
G30,
p = 30 мбар
Природный
газ Н
Ws=45,7÷
54,7 МДж/м3
G20
p = 13 мбар
Номинальная
тепловая
нагрузка кВт
Расход, л/х 95,21 34,4 285,64 72,4 85,7/428,5 34,4 180,9
Обознач-
ение
форсунки,
1/100 мм
Шифр форсунки
Номина-
В/Р
льная
тепловая
нагрузка кВт
Расход, г/х 72,71 26,2 218,12 55,3 65,4/305,4 26,2 138,1
Обозначение
форсунки,
1/100 мм
Шифр форсунки
Номинальная
тепловая
нагрузка кВт
Расход, л/х 95,21 34,4 285,64 72,4 99,6/497,9 34,4 218,0
Обознач-
ение
форсунки,
1/100 мм
Шифр форсунки
горелка
1 0,36 3 0,76 0,9/4,5 0,36 1,9
72
690771 690773 159675 137593
1 0,36 3 0,76 0,9/4,2 0,36 1,9
50 24 85 33 46 68 27 66
690780 690782 146249 146320
1 0,36 3 0,76 0,9/4,5 0,36 1,9
85
690782 690779
Большая
горелка
•
115
•
145
•
•
Двойная горелка (вок)**
68 106
77 123
158196 158195
внутрен.
пламя
горелки
••
••
Мин.
– сред.
и внеш.
пламя
горелки
• Встроенные регуляционные винты предназначены для сжиженного газа. Для природного
(бытового) газа их необходимо установить в соответствии с расходом газа (отвинтить
максимум на 1,5 оборота от налегания).
• На маленькой и большой конфорке обозначение на регуляционном винте минимальной
тепловой нагрузки зависит от производителя: первая из двух цифр относится к IMIT, вторая
– к COPRECI. На
двойной горелке первая цифра обозначает регуляционный винт на
раструбе газового крана для минимальной мощности среднего пламени горелки, вторая
цифра относится к регуляционному винту сбоку от газового крана для минимальной
мощности среднего и внешнего пламени горелки.
117
135099
Page 18
• ** Двойная горелка оснащена 3 форсунками. Форсунка, указанная в левой колонке, должна
быть установлена в центре горелки, форсунки из правого столбца – сбоку горелки (2 шт.).
• Мощности горелок указаны с учетом верхних тепловых значений газа Hs.
Предупреждение: Все работы может производить только уполномоченный специалист.
После подключения к другому типу газа замените существующую наклейку с данными
подключенном типе газа (на табличке с данными) на соответствующую новую наклейку и
проверьте плотность соединений и функциональность аппарата.
о
Технические данные
Тип PVK31S-1V PVK32S-1V
Размера аппарата
(высота/ширина/глубина), мм
Электрическое подключение AC 230 V AC 230 V
Рабочее напряжение AC 230 V, 50 Hz AC 230 V, 50 Hz
Газовые горелки B = большая горелка
Задняя 1kW/A1 \
Передняя 3kW/B \
Гоелки вместе (кВт) 4 4,5
Всего газовые горелки
варочной поверхности
– сжиженный газ (г/ч)
Характеристики подключения к газу указаны на наклейке рядом с таблицей данных:
Подключение к газовой сети
(справа)
Категория RUS = II2H3 RUS = II2H3
Класс 33
41/600/530
A1 = маленькая горелка
290,8 305,4
ISO 7-R1/2
41/600/530
Двойная горелка (вок)
ISO 7-R1/2
135099
118
ОСТАВЛЯЕМ ЗА СОБОЙ ПРАВО НА ИЗМЕНЕНИЕб
КОТОРОЕ НЕВЛИЯЕТ НА ФУНКЦИОНАЛЬНОСТЬ
АППАРАТА.
Page 19
Page 20
135099/162 (10-09)PVK 31,32S - 1V
Loading...
