Urządzenie może być używane przez dzieci w wieku 8 lat lub
starsze, jak również osoby o ograniczonych zdolnościach
fizycznych lub mentalnych i osoby o niewystarczającym
doświadczeniu, jeśli są one nadzorowane lub zostały
przysposobione do używania urządzenia w sposób bezpieczny
oraz rozumieją ewentualne niebezpieczeństwa.
Dzieciom nie wolno bawić się urządzeniem.
Czyszczenie i utrzymywanie urządzenia nie może być
przeprowadzane przez dzieci bez odpowiedniego nadzoru.
Montaż musi zostać przeprowadzony zgodnie z
obowiązującymi przepisami według instrukcji producenta.
Wykonać go musi przysposobiony do tego specjalista.
Przy zamkniętym systemie na rurce wpustowej bojlera
należy obowiązkowo zamontować wentyl bezpieczeństwa o
ciśnieniu znamionowym 0,6 MPa (6 bar), 0,9 MPa (9 bar) lub
1,0 MPa (10 bar) (informacja na tabliczce znamionowej),
którego zadaniem jest zapobieganie podwyższeniu ciśnienia w
kotle o więcej niż 0,1 MPa (1 bar) w stosunku do ciśnienia
znamionowego.
Z otworu wypustu wentyla bezpieczeństwa może kapać
woda, dlatego otwór ten musi być otwarty na ciśnienie
atmosferyczne.
Wypust wentyla bezpieczeństwa musi być skierowany w dół i
znajdować się w miejscu, w którym nie zamarznie.
Aby zapewnić prawidłowe działanie zaworu bezpieczeństwa,
należy dokonywać okresowej kontroli w celu usunięcia kamienia
wodnego i sprawdzenia, czy zawór nie jest zablokowany.
Między bojlerem i wentylem bezpieczeństwa nie należy
montować wentyla zamykającego, ponieważ uniemożliwiłby on
utrzymanie odpowiedniego ciśnienia w bojlerze!
Przed podłączeniem bojlera do prądu należy napełnić go
wodą!
Bojler jest zabezpieczony przed uszkodzeniem termostatu
za pomocą dodatkowego bezpiecznika temperatury. W
przypadku gdy termostat nie działa woda w bojlerze może
osiągnąć temperaturę do 130 °C, zgodnie ze standardami
bezpieczeństwa. Projektując instalację hydrauliczną należy
!
!
!
!
!
!
!
!
!
!
!
3
P
w w w
przeciążeń cieplnych.
Jeśli bojler zostanie odłączony od prądu, należy wypuścić z
niego wodę, aby nie doprowadzić do zamarznięcia.
Prosimy, aby ewentualnych uszkodzeń bojlera nie naprawiali
Państwo sami, tylko poinformowali o nich najbliższy
autoryzowany serwis.
Nasze produkty są wyposażone w przyjazne dla środowiska i zdrowia
składniki oraz są zaprojektowane tak, aby ułatwić demontaż oraz recykling.
Recykling materiałów zmniejsza ilość odpadów i ogranicza potrzebę
produkcji podstawowych materiałów (na przykład metali), co wymaga
dużych nakładów energii i powoduje emisję szkodliwych substancji.
Recykling zmniejsza też zużycie zasobów naturalnych, ponieważ materiały
odpadowe z tworzyw sztucznych i metalu możemy zwrócić i zastosować w różnych
procesach produkcyjnych.
Więcej informacji o systemie usuwania odpadów można uzyskać w Centrum
Utylizacji Odpadów lub w sklepie, w którym produkt został zakupiony.
Drodzy Klienci, dziękujemy, że zdecydowali się Państwo na zakup
naszego produktu.
PRZED MONTAŻEM I PIERWSZYM UŻYCIEM BOJLERA NALEŻY
DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ.
Podgrzewacz wody posiada odpowiednie atesty, ponieważ jest on wyprodukowany
według ważnych standardów i atestowany w upoważnionych do tego instytutach.
Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce
znamionowej, znajdujcej się pomiędzy przyłączami wody zimnej i wody ciepłej.
Podłączenia podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej
może dokonać tylko fachowiec. Naprawy wnętrza podgrzewacza, wymiany
antykorozyjnej anody lub usuwanie kamienia wodnego może dokonać tylko
upoważniona placówka serwisowa.
MONTAŻ
Podgrzewacz wody należy zawiesić za pomocą odpowiednich śrub w pobliżu miejsca
poboru wody. Jeśli grzejnik wody zostanie zamontowany w pomieszczeniu w którym
znajduje sie wanna lub tusz, należy uwzględnić wymogi określone w normie IEC
60364-7-701 (VDE 0100, Teil 701). Należy go zamontować do ściany za pomocą
śrub o średnicy najmniej 8 mm. Ścianę o słabszej nośności, na której ma być on
zawieszony musimy odpowiednio wzmocnić. Dzięki uniwersalnej konstrukcji
podgrzewacz wody można zamontować w pozycji zarówno pionowej jak i poziomej
(rury podłączeniowe muszą znajdować się po lewej stronie). W celu łatwiejszej
kontroli oraz zamiany anody magnezowej, zalecamy pozostawienie odpowiedniej
przestrzeni, pomiędzy górną częścią grzejnika a sufitem (patrz wymiar G na
!
!
4
P
s !" #$%&'()*+ , #!() #%-./ 0 %$-$)1 23
wymienionych czynności, grzejnik należy odmontować ze ściany.
Wymiary montażu i podłączenia podgrzewacza [mm]
PODŁĄCZENIE DO SIECI
WODOCIĄGOWEJ
Doprowadzenie i odprowadzenie wody są w bojlerze oznaczone za pomocą kolorów.
Doprowadzenie zimnej wody jest oznaczone niebieskim kolorem, odprowadzenie
ciepłej wody - czerwonym kolorem.
W przypadku zamkniętego systemu ciśnieniowego należy w miejscu podłączenia
użyć ciśnieniowych baterii mieszających. Aby zapewnić bezpieczeństwo pracy
bojlera, na rurce doprowadzającej należy zamontować zawór bezpieczeństwa lub
grupę bezpieczeństwa, które zapobiegają podwyższeniu się ciśnienia w kotle o
więcej niż 0,1 MPa (1 bar) w stosunku do nominalnego. Otwór odpływowy zaworu
bezpieczeństwa musi mieć wyjście na ciśnienie atmosferyczne. Podczas ogrzewania
wody w bojlerze ciśnienie wody w kotle podwyższa się do poziomu nastawionego na
zaworze bezpieczeństwa. Ponieważ powrót wody do sieci wodociągowej jest
niemożliwy, może dojść do kapania wody z otworu odpływowego zaworu
bezpieczeństwa. Kapiącą wodę można odprowadzić do odpływu za pomocą
przystawki, którą montuje się na zaworze bezpieczeństwa. Rurka odpływu
zamontowana pod spustem zaworu bezpieczeństwa musi być skierowana pionowo w
dół oraz umieszczona w miejscu, w którym nie zamarznie.
Jeśli chcą Państwo uniknąć kapania z zaworu bezpieczeństwa, należy na rurce
wpustowej zamontować naczynie o pojemności minimum 5% pojemności bojlera.
Aby zawór bezpieczeństwa działał prawidłowo, należy dokonywać kontroli
okresowych, podczas których zostanie usunięty kamień wodny oraz sprawdzi się, czy
zawór bezpieczeństwa nie jest zablokowany. Podczas przeglądu należy przekręcić
rączkę lub odkręcić śrubę zaworu (w zależności od rodzaju zaworu) i otworzyć
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
5
P
$%#& ($!.+ o$%(s 43 ( ))$5 #!(( $4"! ($!. #$)) $%/ $
oznacza, że zawór działa prawidłowo.

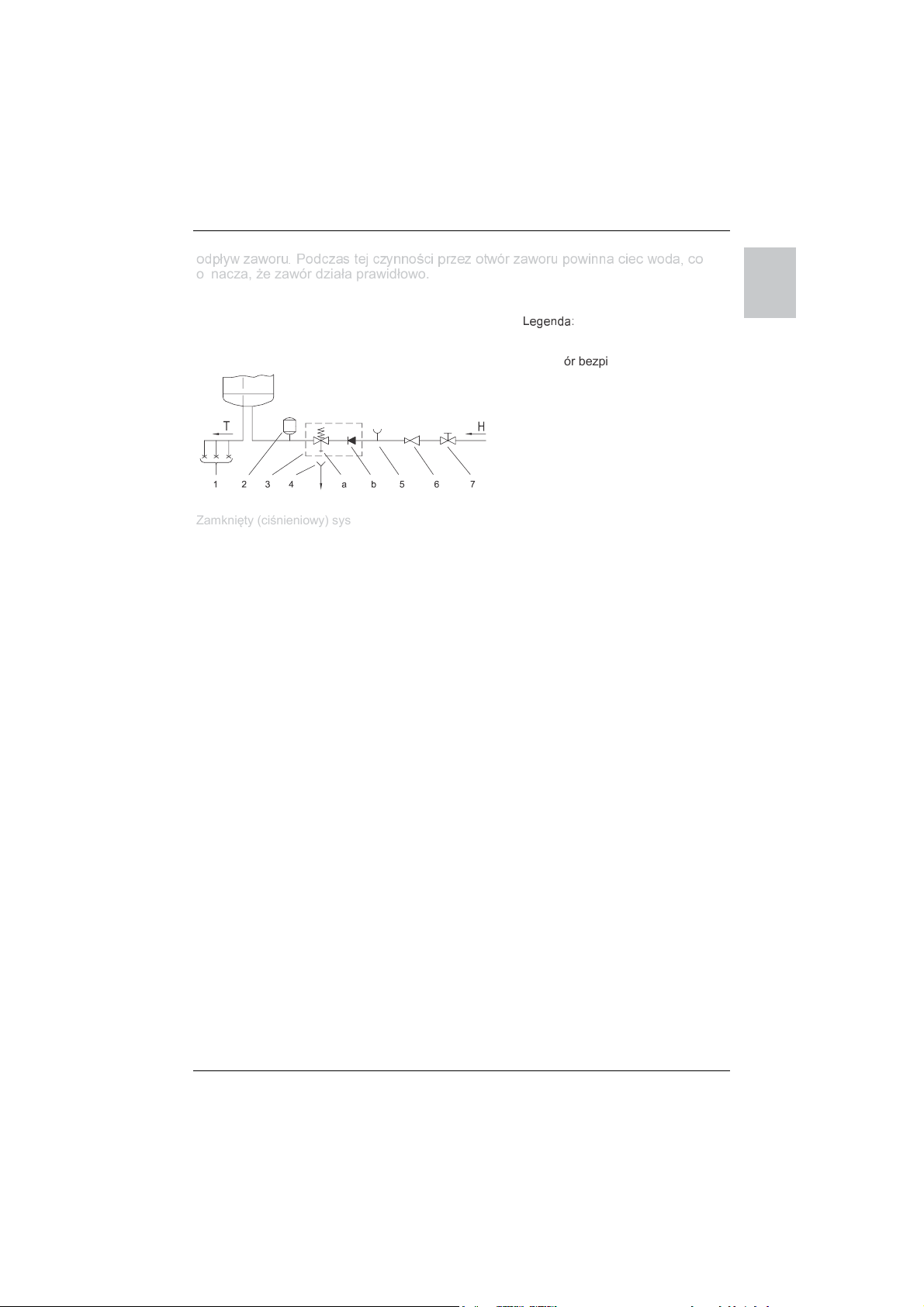

Zamknięty (ciśnieniowy) system
Między grzałką wody i wentylem bezpieczeństwa nie należy montować wentyla
zamykającego, ponieważ uniemożliwiłby on utrzymanie odpowiedniego
ciśnienia w bojlerze!
Bojler można podłączyć do domowej sieci wodociągowej bez zaworu redukującego,
jeśli ciśnienie w sieci jest niższe on ciśnienia znamionowego. Jeśli ciśnienie w sieci
przewyższa ciśnienie znamionowe, należy obowiązkowo zamontować zawór
redukcyjny.
Przed podłączeniem bojlera do prądu należy napełnić go wodą!
Podczas pierwszego napełniania należy przekręcić rączkę ciepłej wody na baterii
mieszającej. Bojler jest napełniony, kiedy woda wycieknie przez rurkę odpływową
baterii mieszającej.
PODŁĄCZENIE DO INSTALACJI
ELEKTRYCZNEJ
Przed podłączeniem do sieci elektrycznej, należy do grzejnika podłączyć kabel o
średnicy przynajmniej 1,5 mm2 (H05VV-F 3G 1,5 mm2). Można to zrobić w ten
sposób, że z podgrzewacza usuwa się pokrywę ochronną. Podłączenie
podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym
przez standardy dotyczące instalacji elektrycznej. Pomiędzy grzejniekiem wody a
instalacją stałą, musi być wbudowane urządzenie służące do rozdzielenia wszystkich
biegunów od instalacji sieci elektrycznej, zgodnie z przepisami obowiązującymi w
danym kraju.
L67689:;
1 - Ciśnieniowe baterie mieszające
2 - Naczynie ekspansyjne
3 - Zawór bezpieczeństwa
a - Zawór próbny
b - Zawór jednokierunkowy
4 - Lejek z podłączeniem do
odpływu
5 - Jednostka testowa
6 - Zawór redukujący ciśnienie
7 - Zawór zamykający
H - Zimna woda
T - Ciepła woda
6
P
Legenda:
1 - Termostat
2 - Bezpiecznik temperaturowy
3 - Grzałka
4 - Lampka sygnalizacyjna
5 - Klamra podłączeniowa
L - Przewód fazowy
N - Przewód zerowy
- Przewód uziomowy
Shemat połączeń elektrycznych
UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza,
podgrzewacz musimy wyłączyć z sieci elektrycznej!
UŻYTKOWANIE I UTRZYMYWANIE
Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest
gotowy do użytkowania. Pożądaną temperaturę wody od 10 °C do 75 °C, ustawia się
przez przekręcenie pokrętła znajdującego się na termostacie. Radzimy nastawić
pokrętło na pozycję "eco". W tej pozycji osiągamy najbardziej oszczędne działanie
podgrzewacza; temperatura wody osiągnie 55 °C, wydzielanie kamienia wodnego i
straty cieplne będą mniejsze niż przy nastawieniu na temperatury wyższe.
Działanie grzałki elektrycznej sygnalizuje lampka sygnalizacyjna.
Gdy podgrzewacza wody nie będziemy używać przez dłuższy czas, jego zawartość
możemy zabezpieczyć przed zamarznięciem w ten sposób, że nie wyłączamy go z
sieci elektrycznej, natomiast pokrętło termoregulatora ustawiamy w pozycji " ". W tej
pozycji podgrzewacz wody będzie utrzymywał temperaturę wody na poziomie 10 °C.
W przypadku wyłączenia podgrzewacza wody z sieci elektrycznej, musimy z niego
wypuścić wodę. Wodę z grzejnika wylewa się przez rurę dopływową grzejnika. W tym
celu zaleca się przed zamontowaniem grzejnika, umieszczenie specjalnego łącznika
T lub zaworu wypustowego, pomiędzy zaworem bezpieczeństwa a rurą dopływową.
Grzejnik można również opróżnić bezpośrednio przez zawór bezpieczeństwa,
przesuwając rączkę lub ruchomą nakrętkę zaworu do pozycji takiej samej jak przy
sprawdzaniu jego działania. Przed opróżnieniem należy grzejnik odłączyć od sieci
elektrycznej, po czym otworzyć kurek z ciepłą wodą na baterii wodociągowej. Po
opróżnieniu wody przez rurę odpływową w grzejniku pozostaje jeszcze mniejsza ilość
wody, która wycieknie przez otwór kryzy, po jej usunięciu.
Podgrzewacz należy z zewnątrz czyścić delikatnym roztworem środka myjącego. Nie
wolno używać rozpuszczalników lub agresywnych środków do czyszczenia.
Bezbłędne działanie i długowieczność podgrzewacza zapewnią mu regularne
przeglądy serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po
upływie dwóch lat od podłączenia. Wtedy kontroluje się stopień zużycia ochronnej
anody przeciwkorozyjnej i usuwa kamień wodny, który zależnie od jakości, ilości i
temperatury wody osiadł wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też
datę następnego przeglądu.
7
P
<=>?@ABC DEBFG@H <DI?JK> HKHMJNDOMBGQ N?JH=HR M@H N?NKDO@ ?DA@C MDOHSB
zgłosić je do najbliższego, upoważnionego punktu serwisowego.
WŁAŚCIWOŚCI TECHNICZNE
1) Decyzja Komisji EU 812/2013; EN 50440
2) EN 50440
ZACHOWUJEMY PRAWO DO ZMIAN, KTÓRE NIE WPŁYWAJĄ NA
FUNKCJONALNOŚĆ.
Instrukcja obsługi dostępna także na naszych stronach internetowych
http://www.gorenje.com.
Typ GBFU 50 GBFU 80 GBFU 100
Określony profil obciążenia M M L
Klasa efektywności
energetycznej
1)
C C C
Efektywność energetyczna
podczas ogrzewania wody (ƞwh) 1)
[%] 36,0 36,0 37,1
Roczne zużycie energii
elektrycznej 1)
[kWh] 1427 1428 2762
Dzienne zużycie energii
elektrycznej 2)
[kWh] 6,692 6,698 12,850
Ustawienie temperatury
termostatu
"eco" "eco" "eco"
Wartość "smart” 0 0 0
Pojemność [l] 47,1 75,1 96,2
Ilość mieszanej wody przy 40 °C
V40 2)
[l] 66 92 131
Czas ogrzewania od 10 °C do 65 ° [h] 1:38 2:37 3:16
Ciśnienie znamionowe
[MPa
(bar)]
0,6
(6)
Waga / wraz z wodą [kg] 21/71 27/107 31/131
Ochrona przeciwkorozyjna
zbiornika
emaliowany / Mg anoda
Moc podłączeniowa [W] 2000
Napięcie [V~] 230
Klasa zabezpieczenia I
Stopień ochrony IP24
09/2022
