RU
Инструкция по эксплуатации, монтажу и
подключению
Встраиваемая газовая варочная панель
Встраиваемая комбинированная варочная панель
Встраиваемая газовая варочная панель
Встраиваемая комбинированная варочная панель
Уважаемый
покупатель!
ПредназначениеПредназначение
ИнструкцияИнструкция
Благодарим вас за покупку и надеемся, что вы
сами сможете убедиться в надежности наших
изделий.
Желаем, чтобы пользование варочной панелью доставило
вам удовольствие.
Варочная панель предназначена для приготовления пищи в
домашних условиях.
Настоящая инструкция поможет вам быстрее познакомиться
с вашей новой варочной панелью. Внимательно прочитайте
инструкцию перед использованием прибора.
инструкция действительна, если на приборе
Данная
стоит символ страны. Если символа страны нет, следуйте
техническим указаниям по адаптации прибора в
соответствии с требованиями вашей страны.
Обязательно сохраните инструкцию и другую прилагаемую
документацию. При передаче прибора новому владельцу не
забудьте передать также эти документы.
Инструкция по эксплуатации
Инструкция по эксплуатации предназначена для
потребителя.
В ней описывается варочная панель и управление ей.
Инструкция разработана для нескольких типов приборов,
поэтому может включать описание отдельных функций,
которых нет в вашей модели.
Заводская табличкаЗаводская табличка
258154
2
Инструкция по подключению
Подключение производится согласно разделам
«Подключение варочной панели к электросети» и
«Подключение варочной панели к газу», а также согласно
действующим предписаниям и стандартам.
может производить только квалифицированный специалист.
Заводская табличка с основными данными прибора и
с видом газа, на который настроен прибор на заводе,
находится на нижней стороне варочной панели.
Расшифровку данных заводской таблички вы найдете в
разделе «Технические данные».
Подключение
Сервисное бслуживаниеСервисное бслуживание
При возникновении неисправностей, которые вы не можете
устранить самостоятельно (см. раздел «Предупреждения
и индикация ошибок»), обращайтесь в авторизованный
сервисный центр.
Список авторизованных сервисных центров вы можете
найти в брошюре «Гарантийные обязательства» и на
сайте www.gorenje.ru.
Меры безопасности ......................................................4
Описание прибора ........................................................ 7
Варочная поверхность ................................................9
Управление электрическими конфорками ............. 12
Управление газовыми горелками ............................ 13
Очистка и уход ............................................................14
Предупреждения и индикация ошибок ................... 15
Монтаж варочной панели .......................................... 17
Подключение варочной панели к электросети .....19
Подключение варочной панели к газу .................... 21
Таблица форсунок ......................................................25
Технические данные .................................................. 26
3
258154
Меры безопасности
Транспортные
Транспортные
повреждения
повреждения
Указания по
Указания по
безопасности
безопасности
• Распакуйте и осмотрите варочную панель. В случае
обнаружения транспортных повреждений не подключайте
варочную панель и обратитесь в торговую организацию,
где вы приобрели прибор.
Установка и подключение
• Подключение к источнику газа может производить только
квалифицированный специалист, имеющий официальное
разрешение местного газоснабжающего предприятия,
или специалист авторизованного сервисного центра.
Необходимо соблюдать действующие предписания
и условия подключения местного газоснабжающего
предприятия. Важные указания в связи с подключением к
газу вы найдете в разделе «Подключение варочной панели
к газу».
• Производить подключение прибора к электросети может
только квалифицированный специалист.
• Производитель не несет ответственность за возможные
неисправности, связанные с неправильным подключением
и монтажом. Гарантия на такие неисправности не
распространяется.
• Неквалифицированное подключение и ремонт могут
стать причиной опасности для пользователя и привести
к повреждению прибора. Опасность взрыва, короткого
замыкания и удара электрическим током! Данные
работы может производить только квалифицированный
специалист.
• Перед монтажом и подключением убедитесь, что местные
условия подключения (вид и давление газа) соответствуют
настройкам прибора.
• Прибор не
отвода продуктов сгорания (например, дымоход). Прибор
должен быть установлен и подключен в соответствии с
действующими предписаниями по подключению. Во время
работы газовых горелок в помещении увеличивается
образование тепла и влаги. При длительной и
интенсивной работе прибора требуется более интенсивное
проветривание помещения или использование вытяжки.
предназначен для подключения к трубам для
258154
Горячее масло и жир
• Перегретый жир может воспламениться, поэтому блюда
с использованием большого количества жира или масла
готовьте под постоянным контролем. Опасность ожога и
возгорания!
• Если масло загорелось, не тушите пламя водой. Накройте
посуду крышкой или тарелкой. Выключите конфорку.
Оставьте посуду остывать на конфорке.
4
Конфорки
• Варочная панель не предназначена для обогрева
помещения. Не ставьте пустую посуду на работающие или
горячие конфорки.
• Следите, чтобы все детали горелки были правильно
установлены.
• Не используйте газовые горелки, если пламя горит не
стабильно.
• Перекрывайте газ вентилем, если вы не будете
пользоваться газовыми горелками длительное время
(напр., при отъезде
• Не храните под прибором легковоспламеняющиеся
предметы, напр., чистящие средства или аэрозоли.
Опасность возгорания!
Повреждения
• Для очистки варочной панели не используйте очистители
высокого давления и пароструйные очистители, так как
это может вызвать короткое замыкание и привести к удару
электрическим током.
• При возникновении неисправностей немедленно
отключите прибор от электросети
центр.
• Ремонт и замену деталей прибора в гарантийный период
может производить только специалист авторизованного
сервисного центра. Не пытайтесь ремонтировать технику
самостоятельно во избежание повреждения прибора
и травм. Неквалифицированный ремонт может стать
причиной опасности для пользователя. Опасность
короткого замыкания и удара электрическим током!
• После длительного использования поверхность
конфорок и металлические кольца вокруг конфорок могут
изменить цвет. Замена не является предметом гарантии.
в отпуск).
и позвоните в сервисный
чугунных
Безопасность людейБезопасность людей
Если вы чувствуете запах газа в помещении:
• перекройте поступление газа вентилем на газовом
стояке или баллоне,
• погасите любой огонь, в том числе табачные
изделия,
• не включайте электроприборы и освещение,
• хорошо проветрите помещение (откройте окна!),
• немедленно свяжитесь с сервисным центром или
газоснабжающим предприятием.
• Не оставляйте детей без присмотра вблизи работающей
варочной поверхности. Опасность ожога!
• Не позволяйте детям играть с прибором.
5
258154
• Упаковочный материал (пленка, пенопласт и т. д.) может
представлять опасность для детей. Опасность удушья!
Храните упаковку в недоступном для детей месте.
• Прибор соответствует всем предписанным в области
безопасности стандартам, но несмотря на это
использование прибора людьми с ограниченными
физическими, двигательными и психическими
способностями, а также людьми, не имеющими
достаточного опыта
допускается только под присмотром. Данные
рекомендации также распространяются на детей.
или знаний для его использования,
Утилизация упаковкиУтилизация упаковки
Утилизация
Утилизация
отслужившего прибора
отслужившего прибора
• Упаковка изготовлена из экологически чистых материалов,
которые можно без ущерба для окружающей среды
подвергать переработке, складировать на специальных
полигонах для хранения отходов и утилизировать.
Упаковочные материалы имеют соответствующую
маркировку.
• Отслужившее изделие нужно сделать непригодным
использования. Для этого отсоедините варочную панель
от электросети и обрежьте присоединительный кабель, так
как он может представлять опасность для играющих детей.
Символ на изделии или его упаковке указывает,
что оно не подлежит утилизации в качестве
бытовых отходов. Изделие следует сдать в
соответствующий пункт приема электронного и
электрооборудования для последующей утилизации.
Соблюдая правила утилизации изделия, вы поможете
предотвратить причинение ущерба окружающей среде и
здоровью людей, который возможен вследствие
неподобающего обращения с подобными отходами
более подробной информацией об утилизации изделия
просьба обращаться к местным властям, в службу по
вывозу и утилизации отходов или в магазин, в котором
вы приобрели изделие.
для
. За
258154
6
Описание прибора
Оборудование может различаться в зависимости от модели.
Комбинированная
варочная панель
Тип KVK4...
Тип KVK6...
Тип PVK6...
Газовая варочная
панель
Тип PVK4...
1. Задняя левая конфорка
2. Передняя левая конфорка
3. Переключатели конфорок
4. Передняя правая конфорка
5. Задняя правая конфорка
258154
7
Переключатели
(в зависимости от
модели)
Электрические
Газовые
1- 6 степени нагрева
газовый кран закрыт
максимальная мощность
минимальная мощность
258154
8

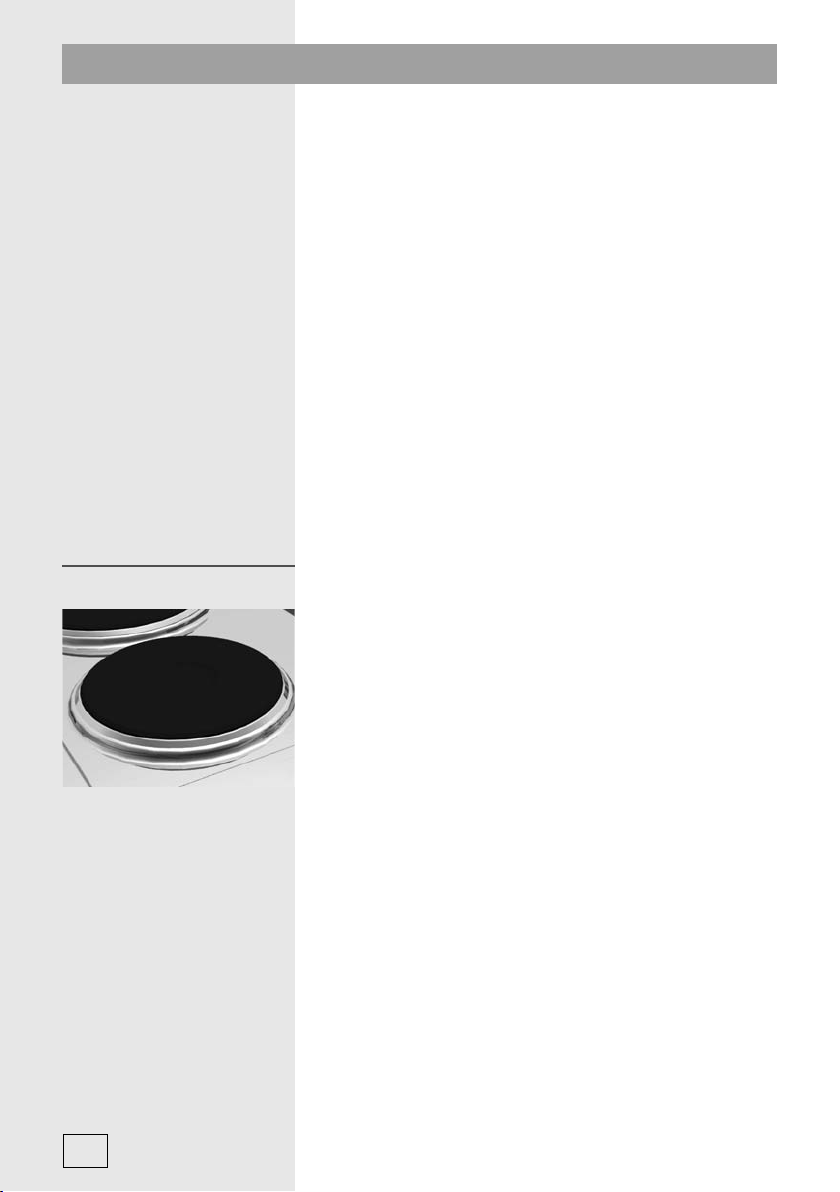

Варочная поверхность
Электрические
Электрические
конфорки
конфорки
Перед первым
Перед первым
использованием
использованием
Важные указанияВажные указания
ПосудаПосуда
• Конфорки без посуды включите на 3-5 минут на
максимальную мощность, чтобы они обгорели. Таким
образом, защитное покрытие конфорок образует прочный
слой. При первом нагреве конфорок может появиться дым.
• Не используйте конфорки для обогрева помещения. Не
включайте конфорки без установленной на них посуды.
Диаметр дна посуды должен соответствовать диаметру
конфорки. При маленьком
может повредиться.
• Дно посуды и поверхность конфорки всегда должны
быть чистыми и сухими, чтобы обеспечить хорошую
теплопроводность и избежать повреждения варочной
поверхности.
• Не ставьте на варочную поверхность мокрую посуду и
влажные крышки. Влага может повредить конфорки.
• Не охлаждайте горячую посуду на неиспользуемых
конфорках, так как под
что может привести к коррозии дна посуды.
Советы по использованию посуды
Используйте качественную посуду с плоским, стабильным
дном.
• Теплопередача будет наиболее эффективной, если
диаметр дна посуды соответствует диаметру конфорки и
посуда установлена в центре конфорки.
• При приготовлении в посуде из огнеупорного и
термостойкого стекла или фарфора
производителя посуды.
• При приготовлении в скороварке постоянно контролируйте
процесс приготовления, пока не будет достигнуто
соответствующее давление. Сначала конфорка должна
работать на максимальной мощности, а затем, соблюдая
рекомендации изготовителя скороварки, своевременно
уменьшите степень нагрева конфорки.
• Следите, чтобы в посуде всегда было достаточное
количество жидкости. Из-за нагрева пустой
варочная поверхность может перегреться, в результате
чего повредится посуда и сама варочная поверхность.
• Посуда из огнеупорного стекла со шлифованным дном
подходит для использования на варочной поверхности,
если диаметр дна соответствует диаметру конфорки.
Посуда с дном большего диаметра может треснуть.
диаметре посуды конфорка
дном посуды образуется конденсат,
следуйте указаниям
посуды
258154
9
Советы по экономии
Советы по экономии
электроэнергии
электроэнергии
Газовые горелкиГазовые горелки
• При использовании особой посуды следуйте
рекомендациям производителя данной посуды.
• Диаметр дна посуды должен соответствовать диаметру
конфорки. При маленьком диаметре посуды увеличивается
энергопотребление, конфорка может повредиться.
• Накрывайте посуду крышкой, если рецепт приготовления
блюда это позволяет. Крышка должна по размеру
соответствовать посуде.
• Посуда должна соответствовать количеству готовящейся
пищи. Приготовление небольшого количества
большой посуде приводит к потере электроэнергии.
• Блюда, требующие длительного приготовления, готовьте в
скороварке.
• Овощи варите в небольшом количестве воды. При таком
способе продукты сварятся быстрее обычного, однако при
этом важно, чтобы крышка посуды была плотно закрыта.
После закипания уменьшите мощность конфорки до
состояния тихого кипения.
пищи в
Перед первым
Перед первым
использованием
использованием
Важные указанияВажные указания
258154
10
Перед первым
необходимости в каких-либо особых мерах.
• Если вы хотите зажарить блюдо, сначала установите
максимальную мощность горелки, а затем продолжайте
приготовление на минимальной мощности.
• Некоторые модели оборудованы газовыми горелками
с системой безопасности (далее — газ-контроль). Если
пламя горелки погаснет (убежала жидкость, сквозняк и
под.), поступление газа автоматически
Таким образом, исключается возможность утечки газа в
помещение.
• Если погаснет пламя горелки без газ-контроля, газ будет
поступать в помещение!
• Крышка горелки должна быть точно установлена на
рассекателе. Следите, чтобы отверстия рассекателя
всегда были чистые.
использованием газовых горелок нет
прекратиться.
1 Крышка горелки
2 Рассекатель горелки
3 Термоэлемент (в горелках с газ-контролем, в некоторых
моделях)
4 Свеча электроподжига
5 Форсунка
ПосудаПосуда
Советы по использованию посуды
• Правильно подобранная посуда обеспечивает
оптимальное время приготовления и расход газа. Самым
важным параметром является диаметр посуды.
• Следите, чтобы в скороварке всегда было достаточное
количество жидкости, в противном случае
пустой посуды может повредиться посуда и сама варочная
поверхность.
• Накрывайте посуду крышкой, если рецепт приготовления
блюда это позволяет. Крышка должна по размеру
соответствовать посуде.
• Языки пламени, выходящие за края слишком маленькой
посуды, могут испортить посуду, при этом увеличивается
расход газа.
• Для сгорания газа также необходим воздух,
которого ограничивается слишком большой посудой,
также уменьшается эффективность сгорания.
Дополнительная решетка (в некоторых моделях)
Дополнительная решетка используется при приготовлении
в посуде малого диаметра. Установите дополнительную
решетку на решетку над малой горелкой.
Тип горелки Диаметр посуды
Большая (3 кВт) 220-260 mm
Стандартная (1,9 кВт) 160-200 mm
Малая (1 кВт) 120-140 mm
Вок (3,5 кВт) 220-260 mm
из-за нагрева
поступление
11
258154
Управление электрическими конфорками
• Конфорки включаются с помощью переключателей,
расположенных на панели управления.
• Символы около переключателей указывают, какой
конфорке соответствует данный переключатель.
• Желтая лампочка-индикатор светится при любой
включенной конфорке.
• Степень нагрева конфорок обозначена на переключателях
цифрами от 1 до 6. Степень нагрева устанавливается
ступенчато в диапазоне от 1 до 6. Ступенчатые
переключатели (С) имеют круговое вращение
конфорку можно по или против часовой стрелки.
• Рекомендуется за 3-5 минут до окончания приготовления
выключить конфорку и таким образом использовать
остаточное тепло и сэкономить электроэнергию. В таблице
указаны примеры использования отдельных степеней
нагрева.
S
0 Конфорка выключена.
Поддержание температуры блюда, продолжение
1
приготовления небольшого количества пищи.
2 Продолжение приготовления.
Продолжение приготовления, длительное
3
приготовление большого количества пищи.
4 Многократное зажаривание (блинчики и под.)
5 Зажаривание в масле.
6 Быстрый нагрев.
. Включить
258154
12
Экспресс-конфорки (в некоторых моделях) отличаются от
стандартных большей мощностью и нагреваются быстрее.
Они обозначены красной точкой в
через некоторое время может исчезнуть из-за
многократного нагревания и очистки конфорки.
середине, которая
Управление газовыми горелками
Розжиг и работа
Розжиг и работа
горелок
горелок
Управление газовыми горелками производится с помощью
переключателей, расположенных на панели управления.
Мощность нагрева обозначена на переключателях
символами «Большое пламя» и «Малое пламя».
• Вращайте переключатель через положение «Большое
пламя»
Рабочее положение находится между символами
«Большое пламя» и «Малое пламя».
• Газовые горелки разжигаются с помощью свечи
электроподжига, встроенной в каждую горелку.
Прежде чем повернуть переключатель, необходимо
Одноручный электроподжиг
Для розжига газовой горелки нажмите переключатель
горелки и поверните его в положение «Большое пламя».
Между свечой и горелкой проскакивает искра и разжигает
горелку.
Если электроподжиг из-за отсутствия электроэнергии или
влажных свечей не работает, вы можете разжечь горелку
спичками или зажигалкой для
• После загорания пламени удерживайте переключатель
в нажатом состоянии до 10 секунд, пока оно не
стабилизируется.
• Далее можно регулировать величину пламени между
максимальной и минимальной мощностью.
• Не рекомендуется устанавливать мощность между
и
погаснуть.
до положения «Малое пламя» и обратно.
его нажать.
газа.
. В данном диапазоне пламя нестабильно и может
Если через 15 секунд пламя горелки не зажглось,
выключите горелку и подождите не менее 1 минуты.
Затем повторите розжиг.
Если по какой-либо причине пламя горелки погасло,
выключите горелку и подождите не менее 1 минуты.
Затем повторите розжиг.
Примечание
Перед розжигом горелки вок (двух-, трехконтурная, мини-вок)
установите над горелкой посуду.
• Для выключения горелки поверните переключатель вправо
в положение
.
13
258154
Очистка и уход
• Для очистки варочной панели не используйте очистители
высокого давления и пароструйные очистители, так как
это может вызвать короткое замыкание и привести к удару
электрическим током.
• Для очистки используйте теплую воду с добавлением
моющего средства и мягкую тряпку.
• Для очистки варочной поверхности нельзя использовать
абразивные чистящие средства и острые предметы.
Засохшие загрязнение размягчите с помощью влажной
тряпки.
• Для очистки поверхности из нержавеющей стали
используйте специальные чистящие средства. Сухой,
мягкой, хорошо впитывающей тряпкой нанесите средство
тонким слоем на сухую, холодную поверхность и протрите
в направлении обработки металла. Трудноудалимые
загрязнения очищайте влажной тряпкой и чистящим
средством, затем протрите поверхность насухо. Средства
нержавеющей стали нельзя использовать для очистки
для
алюминиевых поверхностей.
КонфоркиКонфорки
258154
14
• Поверхность вокруг конфорок очищайте теплой водой с
добавлением моющего средства. Засохшие загрязнение
перед этим размягчите с помощью губки.
• Каждый раз при загрязнении хорошо очищайте конфорки.
Если они не сильно загрязнены, их достаточно протереть
влажной тряпкой и раствором моющего средства. При
сильном загрязнении
губкой, смоченной моющим средством. После очистки
протрите конфорки насухо.
• Соленая жидкость, пригоревшие остатки пищи и влага
могут повредить конфорки, поэтому всегда очищайте и
протирайте конфорки насухо.
• Для ухода за конфорками периодически протирайте их
небольшим количеством машинного масла или обычным
средством по уходу, которое можно купить в
Нельзя использовать масло, сало и под. (опасность
коррозии). Если конфорки теплые, средство быстрее
проникает в поры.
• Ободки конфорок из нержавеющей стали из-за высокой
температуры во время приготовления могут пожелтеть.
Это нормальной явление. Пожелтевшие участки можно
очистить обычными чистящими средствами для металла.
Нельзя использовать агрессивные и абразивные чистящие
средства,
так как они могут поцарапать поверхность.
очищайте конфорки металлической
магазинах.
Газовые горелкиГазовые горелки
• Вы можете снять решетки и горелки для очистки.
• Очищайте решетки, варочную поверхность и детали
горелок теплой водой с добавлением моющего
средства для посуды и тряпкой. Решетки и горелки не
предназначены для мытья в посудомоечной машине.
• Нельзя использовать металлические губки, абразивные
и агрессивные чистящие средства, так как они могут
оставить
• Термоэлемент и свечу электроподжига очищайте мягкой
щеткой. Эти детали должны быть чистые и сухие, только
так обеспечивается их правильная работа.
• Очищайте рассекатель и крышку горелки. Проверьте,
чтобы отверстия рассекателя были хорошо очищены.
Следите, чтобы грязь не попала в отверстие форсунки.
• После очистки хорошо просушите все
соберите и установите на место. Из-за неправильно
установленных деталей розжиг горелок может не
срабатывать.
царапины и повредить поверхность.
Крышки горелок покрыты эмалью черного цвета.
Из-за высокой температуры возможно изменение
цвета крышек, но это не влияет на работу горелок.
Предупреждения и индикация ошибок
детали, правильно
В течение гарантийного периода ремонт прибора может производить только
специалист авторизованного сервисного центра!
• Перед ремонтом отключите прибор от электросети, выкрутив предохранитель или
выключив главный выключатель или вынув вилку из сетевой розетки.
• Не пытайтесь ремонтировать технику самостоятельно во избежание повреждения
прибора и травм. Неквалифицированный ремонт может стать причиной опасности для
пользователя
Причиной неполадок в работе могут стать мелкие неисправности. Прежде чем обращаться в
сервисный центр, проверьте, можете ли вы их устранить самостоятельно (см. указания ниже).
Важные
Важные
предупреждения
предупреждения
. Опасность короткого замыкания и удара электрическим током!
Производитель не несет ответственность за возможные
неисправности, связанные с неправильным подключением,
монтажом и использованием прибора. Гарантия на такие
неисправности
Храните инструкцию вблизи от прибора. При передаче
прибора новому владельцу не забудьте передать также
инструкцию.
не распространяется.
258154
15
Неисправность Возможная причина Устранение неисправности
Пламя горелки
неравномерно.
Из-за неправильной
настройки газа пламя
Специалист должен
проверить настройку газа!
неравномерное.
Пламя горелок неожиданно
изменилось.
Для розжига горелок
требуется дольше держать
Неправильно установлены
детали горелки.
Неправильно установлены
детали горелки.
Правильно установите детали
горелки!
Правильно установите детали
горелки!
ручку нажатой.
Пламя гаснет после розжига. Очень
короткое время
нажатия переключателя.
Слишком слабое нажатие на
переключатель.
Держите переключатель
нажатым дольше.
Перед тем как отпустить
переключатель, сильно
нажмите на него.
Изменился цвет решетки
вокруг горелки.
Бытовая электропроводка
постоянно отключается.
Обычное явление из-за
высокой температуры.
Очистите решетку средством
по уходу за металлами.
Неисправен предохранитель. Проверьте предохранитель
бытовой электропроводки
и
в случае повреждения
замените.
Не работает электроподжиг
горелок.
Между свечой
электроподжига и горелкой
находятся остатки пищи или
чистящего средства.
Снимите крышку горелки
и аккуратно очистите
пространство между свечой
электроподжига и горелкой.
Загрязнены крышки горелок. Обычное загрязнение. Очистите крышки горелок
средством по уходу за
металлами.
258154
При невозможности устранить неисправность в соответствии
с приведенными рекомендациями обратитесь в сервисный
центр.
16
Монтаж варочной панели
Важные
предупреждения
• Безопасность эксплуатации гарантируется только при квалифицированной установке
прибора в соответствии с данной инструкцией по монтажу и действующими
предписаниями и стандартами.
• Встраивать прибор в элемент кухонной мебели, производить подключение к электросети и
источнику газа может только квалифицированный специалист.
• Монтаж варочной панели должен обеспечивать постоянный доступ снизу к двум передним
крепежным
• Кухонные шкафчики над варочной панелью должны быть повешены на такой высоте,
чтобы не создавать помех при приготовлении пищи.
• Под варочной панелью можно устанавливать духовки типов EVP4.., EVP2.., оснащенные
охлаждающим вентилятором.
Мебель
• Варочная панель предназначена для встраивания в столешницу над кухонным шкафом,
ширина которого 600 мм и более.
• Варочная панель может быть
• Шпон и другие материалы элемента кухонной мебели, в которую встраивается прибор,
должны быть термостойкими (100°C), в противном случае более низкая термостойкость
материалов может привести к их деформации и изменению цвета.
• Варочная панель может быть встроена между элементами кухонной мебели, причем один
из них может быть выше
ней.
• В кухонном шкафу под варочной панелью не должно находиться выдвижных ящиков.
Если в кухонном шкафу установлена горизонтальная перегородка, она должна находиться
на расстоянии 100 мм от нижней поверхности столешницы. Пространство между
перегородкой и варочной панелью должно быть пустым, в нем нельзя
• При установке духовки под варочной панелью необходимо снять заднюю стенку кухонного
шкафа. В верхней части передней стенки кухонного шкафа необходимо сделать вырез
высотой не менее 6 мм по всей ширине шкафа.
элементам.
установлена в столешницу толщиной 30-50 мм.
варочной панели, а другой должен быть одинаковой высоты с
хранить предметы.
Минимальные расстояния
• Расстояние между варочной панелью и вытяжкой должно быть не меньше, чем указано в
инструкции по монтажу
• Минимальное расстояние от края варочной панели до стенки соседнего высокого
кухонного шкафа составляет 100 мм.
• Использование деревянных плинтусов столешницы с задней стороны варочной панели
возможно при соблюдении минимальных допустимых расстояний, приведенных на схеме
встраивания.
• Минимальное расстояние между варочной панелью и стеной сзади приведено на схеме
встраивания.
вытяжки.
258154
17
Размеры монтажного
проема
Тип KVK4.., PVK4..
Тип KVK6.., PVK6..
Процесс монтажаПроцесс монтажа
258154
18
• Столешница кухонного гарнитура должна быть ровной и
горизонтальной.
• Торцы выреза следует соответствующим образом
загерметизировать для защиты от влаги и грязи.
• Прилагаемые в комплекте крепежные детали (4 шт.) с
винтами (4 шт.) прикрутите к передней и задней стенке
варочной панели в имеющиеся отверстия и прорези.
• Подключите варочную панель к электросети
соответствующие разделы).
• Для прикручивания крепежных деталей разрешается
использовать винты максимальной длиной 6,5 мм.
и газу (см.
Тип
• С нижней стороны варочной панели приклейте
самоклеящийся уплотнитель, который прилагается в
комплекте. Не приклеивайте уплотнитель на переднее
крепление.
• Установите варочную панель в монтажный проем и сверху
прижмите ее к столешнице.
Тип
• С нижней стороны варочной панели приклейте
самоклеящийся уплотнитель, который прилагается в
комплекте.
• Установите варочную панель в монтажный
прижмите ее к столешнице.
проем и сверху
Подключение варочной панели к электросети
Важные
предупреждения
• Подключение прибора к электросети и замену присоединительного кабеля может
производить только сервисный центр или квалифицированный специалист!
• Защита подключения к электросети должна соответствовать действующим предписаниям.
• Перед подключением необходимо проверить, совпадает ли напряжение, указанное в
заводской табличке, с фактическим напряжением в сети.
• Заводская табличка с основными данными прибора находится на нижней
варочной панели.
• Для доступа к клеммам откройте крышку клеммной колодки.
• При подключении варочной панели к электросети необходимо предусмотреть
размыкающее устройство, отключающее все контакты и с расстоянием между
разомкнутыми контактами не менее 3 мм. Подойдут предохранители, защитные
переключатели тока и т. п.
• Подключение должно быть выполнено с учетом возможностей предохранителей
нагрузки электросети.
• Варочная панель может быть встроена между элементами кухонной мебели, причем один
из них может быть выше варочной панели, а другой должен быть одинаковой высоты с
ней.
• После монтажа необходимо обеспечить полную защиту от прикосновения к
токопроводящим и изолированным деталям.
• Следите, чтобы при монтаже кабель не
• Присоединительные кабели соседних подключенных электроприборов не должны касаться
горячих конфорок.
оказался зажат и не попадал на острые края.
стороне
и токовой
258154
19
ВНИМАНИЕ!
• Перед любым вмешательством отключите прибор от электросети.
• В зависимости от сетевого напряжения подключите варочную панель согласно схеме.
Защитный провод заземления (PE) подключите к клемме, обозначенной символом
заземления.
• Присоединительный кабель обязательно проложите через зажим, предотвращающий
избыточное натяжение кабеля.
• Защитный провод заземления со стороны прибора должен быть длиннее остальных
проводов.
После подключения включите все нагревательные элементы на 3 минуты, чтобы
•
проверить их работу.
Схема подключенияСхема подключения
• Неправильное подключение может привести к
повреждению деталей прибора. В этом случае вы теряете
право на гарантийное обслуживание!
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в заводской табличке, с
фактическим напряжением в сети. Присоединительное
напряжение в сети (230 В на N) специалист должен
проверить с помощью измерительного прибора!
• Присоединительный кабель с
задней стороны прибора
проложите таким образом, чтобы он не касался задней
стенки варочной панели, так как во время работы прибора
она нагревается.
Примечание!
Перемычки лежат в клеммной колодке. Винты клемм
уже откручены, поэтому их не нужно откручивать. При
закручивании винтов слышен слабый щелчок: это означает,
что винт необходимо крепко затянуть.
230V~
L1
N
PE
258154
Для подключения могут использоваться:
• резиновые соединительные кабели типа H05RR-F 4x1,5 с
желто-зеленым защитным проводом,
• ПВХ изолированные соединительные кабели типа H05VV-
F 4x1,5 с желто-зеленым защитным проводом, а также
другие равноценные кабели или кабели лучшего качества.
20
Подключение варочной панели к газу
Прибор должен быть установлен и подключен в соответствии
с действующими предписаниями.
Особое внимание обратите на обеспечение достаточной
вентиляции!
Перед подключением и использованием прибора
внимательно прочитайте инструкцию.
Важные
Важные
предупреждения
предупреждения
• Подключение к источнику газа может производить только
квалифицированный специалист, имеющий официальное
разрешение местного газоснабжающего предприятия, или
специалист авторизованного сервисного центра.
• Помещение, в котором установлен
проветриваться.
• Параметры настройки газа прибора указаны в заводской
табличке.
• Перед подключением убедитесь, что местные условия
подключения (вид и давление газа) соответствуют
настройкам прибора.
• Прибор не предназначен для подключения к трубам для
отвода продуктов сгорания (например, дымоход). Прибор
должен быть установлен и подключен в соответствии
с действующими
Особое внимание необходимо обратить на требования к
вентиляции помещений.
• Если используемый газ не соответствует настройке
прибора, обратитесь в сервисный центр или в местное
газоснабжающее предприятие. Специалист настроит
прибор на используемый вид газа.
• Любые вмешательства, требующие применения
инструментов, может производить только
квалифицированный специалист. Пользователь может
производить вмешательства,
инструментов.
предписаниями по подключению.
не требующие применения
прибор, должно хорошо
Заводская настройкаЗаводская настройка
• Газовые приборы протестированы и маркируются знаком
соответствия.
• Газовые приборы поставляются с настройкой на
природный газ вида Н или Е (20 или 13 мбар) или на
сжиженный газ (50 или 30 мбар). Параметры настройки
газа прибора указаны в заводской табличке, которая
находится на нижней стороне варочной панели.
• Мощность и расход
приведены в таблице данной инструкции.
• При настройке на другой вид газа необходимо заменить
форсунки (см. раздел «Таблица форсунок»).
• В случае вмешательства необходимо проверить
газа горелок варочной панели
21
258154
функциональные элементы. Функциональными
элементами являются форсунки и регуляционные винты
малого расхода.
Процесс подключенияПроцесс подключения
• Подключение к источнику газа производится в
соответствии действующими предписаниями и условиями
подключения местного газоснабжающего предприятия.
• С нижней стороны прибора расположена трубка
газопровода для подключения к источнику газа с внешней
резьбой EN ISO 10226-1 / -2 или EN ISO 228-1 (Зависит от
предписаний по подключению каждой отдельной страны
• В комплекте прибора прилагается переходник для
сжиженного газа и неметаллическая прокладка.
• При подключении необходимо придерживать трубку R1/2,
чтобы она не вращалась.
• Для герметизации соединений используются разрешенные
неметаллические прокладки и другие разрешенные
материалы для герметизации. Прокладки могут
использоваться только один раз. Допустимая деформация
сжатия плоских неметаллических прокладок составляет
25%.
• Прибор подключается
сертифицированного гибкого шланга.
• Гибкий шланг должен проходить свободно. Шланг не
должен касаться подвижных частей кухонного шкафа
(например, ящика) и дна варочной панели.
• Устанавливать встраиваемую электрическую духовку под
варочной панелью возможно, если духовка оборудована
охлаждающим вентилятором. В этом случае также
обязательно использование металлического гибкого
(например, из нержавеющей стали).
шланга
к источнику газа с помощью
).
Элементы для
Элементы для
подключения к газу
подключения к газу
258154
22
После подключения прибора проверьте
герметичность соединений.
A Трубка газопровода EN ISO 10226-1 / -2 или EN ISO
228-1 (Зависит от предписаний по подключению каждой
отдельной страны).
B Неметаллическая прокладка толщиной 2 мм
C Переходник для сжиженного газа (Зависит от предписаний
по подключению каждой отдельной страны)
Начало работыНачало работы
Настройка на другой
Настройка на другой
вид газа
вид газа
• Начните работать с варочной панелью, как описано в
«Инструкции по эксплуатации».
• Зажгите все горелки и проверьте стабильность пламени
при установке максимальной и минимальной мощности
горелок. Язычки пламени должны в центре иметь синезеленый цвет.
• Если пламя нестабильно, увеличьте минимальную
мощность винтом малого расхода.
• Объясните потребителю, как правильно пользоваться
варочной панелью, и вместе с ним изучите «Инструкцию
по эксплуатации».
• Для настройки на другой вид газа не требуется извлекать
варочную панель из столешницы.
• Перед настройкой отключите прибор от электросети и
перекройте поступление газа.
• Замените форсунки на соответствующие форсунки для
нового вида газа (см. таблицу).
• При настройке на сжиженный газ
регуляционный винт малого расхода до конца, пока не
будет достигнута минимальная мощность.
• При настройке на природный газ открутите регуляционный
винт малого расхода, пока не будет достигнута
минимальная мощность, но не более чем за 1,5 оборота.
После настройки на другой вид газа поверх
данных с заводскими настройками на заводской
табличке приклейте наклейку с обозначением
новых настроек. Проверьте функциональность и
герметичность прибора.
закручивайте
Элементы настройки на
Элементы настройки на
другой вид газа
другой вид газа
• Снимите с варочной поверхности решетки и горелки
вместе с крышками.
• Форсунка горелки двойной горелки вок находится под
защитной пластинкой форсунки.
• Регуляционные винты малого расхода
отверстиях за переключателями.
• Снимите переключатели вместе с уплотнителями.
горелок находятся в
258154
23
Форсунки
Горелка варочной поверхности
1 Крышка горелки
2 Рассекатель горелки
3 Термоэлемент (в горелках с газ-контролем, в некоторых
моделях)
4 Свеча электроподжига
5 Форсунка
Горелка вок
5 Форсунка
258154
24
Таблица форсунок
Вид и давление газа Малая горелка Стандартная
Число Воббе макс. мин. макс. мин. макс . мин. макс. мин.
Природный газ H
Wo=45,7÷ 54,7 МДж/м
Природный газ E ,
Природный газ E+
Wo=40,9÷54,7 МДж/м
G20,
p=20 мбар
Сжиженный газ 3+, 3B/P
Wo=72,9÷87,3МДж/м
G30,
p=30 мбар
Природний газ H
Wo=45,7÷54,7 MJ/ m3,
G20,
p=13mbar
Номинальная
3
,
тепловая
мощность (кВт)
Расход (л/ч) 95,21 34,4 180,9 43,8 285,64 72,4 333,2 148,5
3
Форсунка
(1/100 мм)
Артикул форсунки 162081 162083 162084 162085
Номинальная
3
тепловая
мощность (кВт)
Расход (г/ч) 71,7 26,2 138,1 33,4 215,0 55,3 254,5 113,4
Форсунка
(1/100 мм)
Артикул форсунки 162162 162164 162165 162166
Номинальная
тепловая
мощность (кВт)
Расход (л/ч) 95,21 34,4 180,9 43,8 285,64 72,4 333,2 148,5
Форсунка
(1/100 мм)
Артикул форсунки 162165 162171 162172 162173
1 0,6 1,90 0,46 3 0,76 3,5 1,56
77 - 104 - 129 - 140 •
1 0,36 1,90 0,46 3 0,76 3,5 1,56
50 24 69 26 87 33 93 57
1 0,36 1,90 0,46 3 0,76 3,5 1,56
87 115 145 - 157 •
горелка
Большая
горелка
Горелка вок
• На заводе встроены регуляционные винты, которые отрегулированы в соответствии с
заводской настройкой газа данного прибора.
• При настройке на другой вид газа необходимо отрегулировать (открутить или закрутить)
регуляционные винты на требуемый расход газа (допускается откручивать не более чем на
1,5 оборота от налегания).
• Мощность горелок приведена с учетом высшей теплоты сгорания
газа Hs.
Данные работы может производить только
квалифицированный специалист, имеющий
официальное разрешение местного
газоснабжающего предприятия, или специалист
авторизованного сервисного центра.
258154
25
Технические данные
Заводская табличка
A Серийный номер
B Модель
C Тип
D Торговая марка
E Артикул
F Технические данные
G Знаки соответствия
H Заводская настройка газа
258154
ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО НА
ВНЕСЕНИЕ ИЗМЕНЕНИЙ, КОТОРЫЕ НЕ ВЛИЯЮТ НА
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ПРИБОРА.
26
PVK_KVK6,4K 258154/ru (10-10)
Loading...
