CZ
Pokyny pro používání, instalaci a
připojení
Kombinovaná a plynová varná deska
KOMBINOVANÁ A PLYNOVÁ VARNÁ DESKA
Vážený zákazníku!
Pokyny pro používání
Pokyny pro zapojení
Typový štítek
Kombinovaná a plynová varná deska je určena
pro používání v domácnostech.
Naše výrobky se dodávají zabalené do ekologických
materiálů, které mohou být recyklovány, vyhozeny nebo
zničeny, aniž by představovaly jakoukoli zátěž pro životní
prostředí.
Pokyny pro používání jsou určené pro uživatele. Popisují
spotřebič a jeho fungování. Pokyny platí pro různé typy
spotřebičů, a mohou proto zahrnovat popis funkcí, které
na vašem spotřebiči nejsou k dispozici.
Tyto pokyny platí pouze v případě, že je na spotřebiči
vyznačen symbol příslušné země. Pokud na spotřebiči
symbol země NENÍ, je nutné postupovat podle
technických předpisů a upravit spotřebič tak, aby
vyhovoval požadavkům a normám platným v dané zemi.
Spotřebič musí být zapojený podle pokynů, které jsou
k němu přiloženy, a v souladu s platnými předpisy a
normami. Zapojení smí provést pouze kvalifi kovaná osoba.
Typový štítek obsahující základní informace o spotřebiči je
připevněný ke spodní straně varné desky.
440200
2
CONTENTS
DŮLEŽITÉ - PŘED POUŽITÍM PŘEČTĚTE................................................................... 4
Bezpečnostní opatření ................................................................................................................4
Varování .............................................................................................................................................4
POPIS SPOTŘEBIČE ........................................................................................................ 6
Ovládací knofl ík.................................................................................................................7
VARNÉ PLOCHY ................................................................................................................8
Před prvním použitím spotřebiče .........................................................................................8
Důležitá varování ...........................................................................................................................8
Varné nádoby ..................................................................................................................................8
Úspory energie ...............................................................................................................................9
Důležitá varování ...........................................................................................................................9
Varné nádoby ..................................................................................................................................9
OVLÁDÁNÍ ELEKTRICKÝCH VARNÝCH PLOCH........................................................11

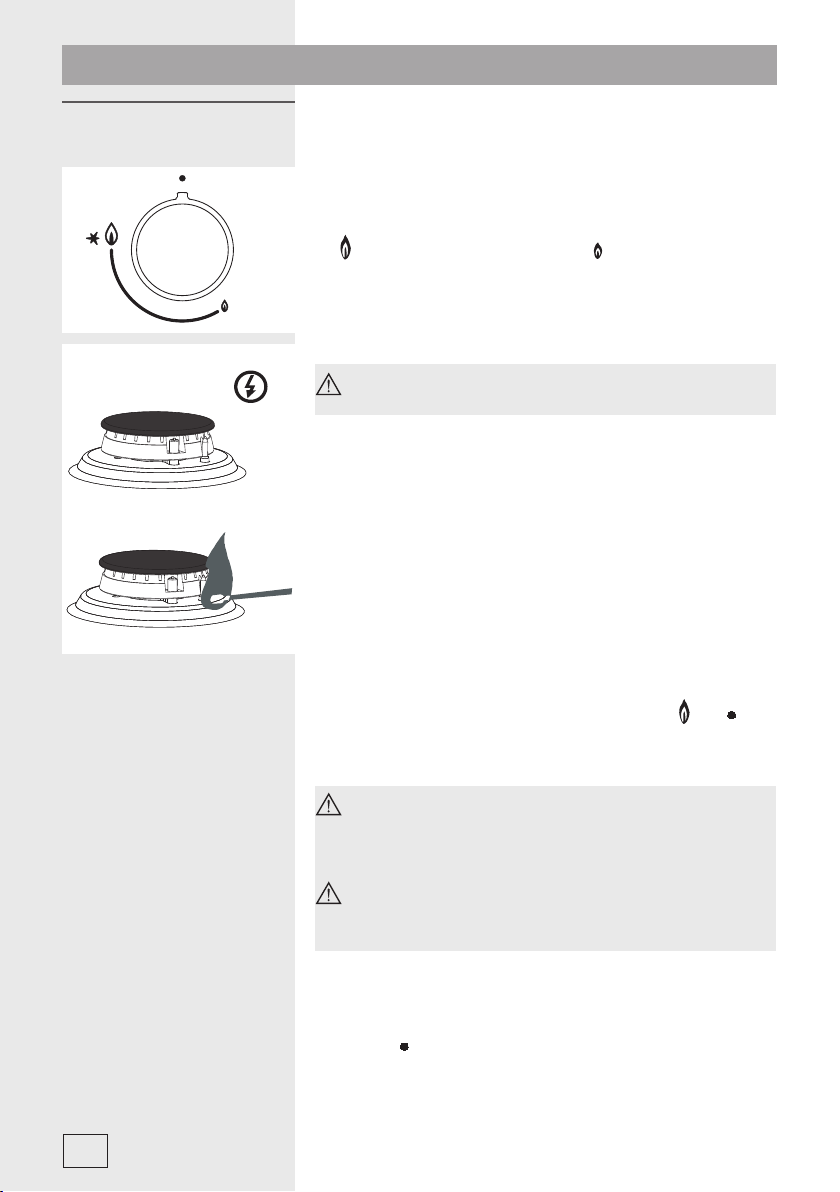

OVLÁDÁNÍ PLYNOVÝCH HOŘÁKŮ ............................................................................. 12
Zapálení a obsluha hořáků .......................................................................................................12
ČIŠTĚNÍ A ÚDRŽBA .......................................................................................................13
Vařiče ................................................................................................................................................ 13
Plynové varné plochy ................................................................................................................ 14
ZVLÁŠTNÍ VAROVÁNÍ A OHLAŠOVÁNÍ ZÁVAD ...................................................... 15
Důležité .............................................................................................................................................15
INSTALACE .......................................................................................................................16
Důležitá varování ......................................................................................................................... 16
Rozměry výřezu v kuchyňském pracovním stole .........................................................17
Instalační procedura ...................................................................................................................17
PŘIPOJENÍ SPOTŘEBIČE K ELEKTRICKÉ SÍTI ......................................................... 18
Důležitá varování ......................................................................................................................... 18
Schéma zapojení ......................................................................................................................... 18
PŘIPOJENÍ VARNÉ DESKY K PŘÍVODU PLYNU .......................................................19
Důležitá varování ......................................................................................................................... 19
Připojení ..........................................................................................................................................20
Úprava pro jiný typ plynu .........................................................................................................21
Nastavovací prvky ........................................................................................................................21
TABULKA TRYSEK ......................................................................................................... 22
TECHNICKÉ PARAMETRY ............................................................................................ 23
Typový štítek ................................................................................................................................ 23
440200
3
DŮLEŽITÉ - PŘED POUŽITÍM PŘEČTĚTE
Bezpečnostní opatření
• Přístroj mohou používat děti od 8 let věku a osoby se
sníženými fyzickými a mentálními dispozicemi, případně
s nedostatkem zkušeností pouze za předpokladu, že byli
důkladně instruovány a poučeny o nebezpečí plynoucím z
používání. Děti si nesmí hrát s přístrojem. Čištění a údržba
by neměla být prováděna dětmi bez dohledu dospělé
osoby.
• VAROVÁNÍ: Spotřebič, jeho části a příslušenství může
být během provozu velice horké. Vyvarujte se doteku
ohřátých ploch. Děti do 8 let věku by neměly být
přírtomné, pokud nejsou pod stálým dohledem.
• VAROVÁNÍ: Nebezpečí požáru: nikdy nepoužívejte jako
odkládací prostor.
• VAROVÁNÍ: V případě vaření na tuku nebo v oleji na
proces dohlížejte. U tuku a oleje může dojít ke vznícení a v
případě nekontrolování hrozí riziko požáru. Nikdy nehaste
vodou, vypněte přístroj a překryjte zdroj ohně pokličkou,
nebo vlhou útěrkou.
• Na čištění varné desky nikdy nepoužívejte parní čističe
a tlakové čističe. Hrozí nebezpečí zasažení elektrickým
proudem.
• Spotřebič není připraven na ovládání pomocí externích
časovačů a jiných speciálních ovládacích systémů.
Varování
• Spotřebič smí být připojen pouze odborníkem pověřeným lokálním distributorem
plynu, případně autorizovaným servisním střediskem. Veškeré lokální právní normy a
podmínky musí být při montáži dodrženy. Důležité poznámky k instalaci a připojení
jsou dostupné v kapitole »Instrukce k připojení«.
• Neodbornou montáží či opravou riskujete možnost požáru, výbuchu, elektrošoku,
zkratu, závažného zranění a poškození spotřebiče. Montáž a opravy prosím ponechejte
na pracovnících autorizovaného servisu.
• Před instalací a připojením spotřebiče se ujistěte, že lokální podmínky a charakteristiky
(typ plynu, tlak) odpovídají nastavení přístroje.
• Nastavení spotřebiče je specifi kováno na typovém štítku.
440200
• Spotřebič není připojený na komín, nebo na větrání. Instalace by měla být provedena
v souladu s příslušnými předpisy o připojení. Teplota, vlhkost a vedlejší produkty jsou
4
uvolňovány během procesu vaření do prostoru, kde je spotřebič umístěn. Otevřete
okna, případně instalujte odsavač par.
• Odsavač par musí být instalován nejméně 650 mm nad spotřebičem, případně podle
pokynů uvedených v návodu k použití odsavače par.
• Výrobek je určen výhradně pro vaření. Nepoužívejte k jiným účelům, například pro
vytápění místnosti. Neodkládejte prázdné nádobí na varné zóny.
• Ujistěte se, že v blízkosti varných zón není žádný napájecí kabel k jinému spotřebiči.
• Pod přístrojem neskladujte předměty citlivé na teplotu jako například čistící prostředky,
spreje, útěrky.
• Zvláštní pozornost věnujte správné instalaci částí hořáku.
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do
domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci
elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto
výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské
zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku.
Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního
úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek
zakoupili.
440200
5
POPIS SPOTŘEBIČE
(vybavení – v závislosti na modelu)
Horní strana kombinovaného sporáku s plynovými varnými plochami
Typ PVK4..
Horní strana kombinovaného sporáku s plynovými a elektrickými varnými
plochami
Typ KVK4...
1. Varná plocha vlevo vzadu
2. Varná plocha vlevo vpředu
3. Ovládací knofl íky
440200
6
4. Varná plocha vpravo vpředu
5. Varná plocha vpravo vzadu
Ovládací knofl ík
Elektřina
Plyn
(v závislosti na modelu)
1- 6 Úrovně výkonu
1- 9 Úrovně výkonu
Plynový ventil je zavřený
Maximální výkon
Minimální výkon
440200
7
VARNÉ PLOCHY
A) Elektrické varné plochy
Před prvním použitím
spotřebiče
Důležitá varování
Varné nádoby
440200
8
Zapněte varné plochy na 3 až 5 minut a vyberte maximální
úroveň výkonu; z varné desky se může trochu kouřit. Tímto
způsobem dosáhne ochranný kryt na varné desce své
maximální pevnosti.
• Nezapínejte varnou plochu, pokud na ní nestojí varná
nádoba, a nikdy nepoužívejte varnou desku k vytápění
místnosti!
• Dávejte pozor, aby varné plochy a dna varných nádob
byly čisté a suché a aby mezi nimi probíhal dostatečný
přenos tepla; tím zabráníte případnému poškození topného
povrchu.
• Tuk nebo olej na varných nádobách se může vznítit. Proto
buďte při používání tuku a oleje k přípravě pokrmů opatrní
(např. hranolky).
• Nepokládejte vlhké nádoby ani pokličky pokryté párou na
varné plochy, protože je vlhkost poškozuje.
• Nenechávejte horké nádoby ochlazovat na varných
plochách, protože by se pod nimi hromadila vlhkost a mohla
by způsobit korozi.
Tipy pro používání varných nádob
Používejte vysoce kvalitní varné nádoby s plochým a stabilním
dnem.
• Přenos tepla je nejlepší, když má dno varné nádoby a varná
plocha stejný průměr a varná nádoba je umístěna uprostřed
varné plochy.
• Při používání varných nádob z tvrzeného skla (Pyrex) nebo
porcelánu dodržujte pokyny výrobce varné nádoby.
• Pokud používáte tlakové hrnce, nenechávejte je bez dozoru,
dokud není dosaženo požadovaného tlaku. Varná plocha
musí být zpočátku nastavena na maximální úroveň výkonu;
během nárůstu tlaku používejte senzory ke snižování úrovně
výkonu podle pokynů výrobce tlakového hrnce.
• Dbejte na to, aby v tlakovém hrnci nebo jakékoli jiné varné
nádobě bylo vždy dost vody, protože použití prázdné varné
nádoby na varné desce vede k přehřátí, které poškozuje jak
nádobu, tak varnou plochu.
• Varné nádoby z tvrzeného skla (Pyrex) se speciálně
leštěným dnem jsou vhodné pro používání na varných
deskách, pokud jejich průměr odpovídá průměru varné
plochy. Varné nádoby s větším průměrem mohou prasknout
v důsledku tepelného namáhání.
• Při používání speciálních nebo neobvyklých varných nádob
dodržujte pokyny výrobce příslušné nádoby.
Úspory energie
• Průměry varných nádob se musejí shodovat s průměrem
varné plochy. Jestliže je varná nádoba příliš malá, ztrácí se
určité množství tepla; kromě toho se při použití příliš malé
varné nádoby může poškodit varná plocha.
• Vždy, když je to při daném procesu vaření možné,
používejte pokličky.
• Varná nádoba musí mít vhodnou velikost, odpovídající
množství připravovaného pokrmu. Příprava malého
množství pokrmu ve velké nádobě znamená plýtvání
energií.
• Pokrmy, jejichž příprava trvá dlouhou dobu, se musejí
připravovat v tlakových hrncích.
• Různé druhy zeleniny, brambory apod. se mohou vařit v
malém množství vody, ale poklička musí být těsně uzavřená.
Když se voda začne vařit, snižte úroveň výkonu tak, aby se
udržovala teplota těsně nad bodem varu.
B) Plynové varné plochy
Důležitá varování
Varné nádoby
• Jestliže si přejete rychle připravit pokrm, nastavte plynový
hořák zpočátku na maximální výkon a potom výkon snižte.
• U všech modelů jsou hořáky sporáku vybaveny
termoelektrickými bezpečnostními zařízeními. Pokud
dojde ke zhasnutí plamene (v důsledku vzkypění, průvanu
atd.), přívod plynu se automaticky uzavře. Nemůže dojít k
úniku plynu do místnosti.
• Na plynovém hořáku musí vždy být velmi pečlivě nasazen
kryt. Postarejte se o to, aby štěrbiny hořáku nebyly nikdy
ucpané.
1
2
1 Kryt hořáku
2 Hořák s opěrkou pro kryt hořáku
3 Termočlánek
4 Zapalovací svíčka
5 Tr ys k a
3
4
5
• Správně vybrané varné nádoby zaručují optimální
dobu přípravy pokrmu a minimální spotřebu plynu.
Nejdůležitějším parametrem je průměr nádoby.
• Plameny přesahující přes okraj varné nádoby, která je příliš
malá, mohou varnou nádobu poškodit; kromě toho se v
takových případech zvyšuje spotřeba plynu.
440200
9
• Pro spalování potřebuje plyn také vzduch. Jestliže je
varná nádoba příliš velká, je přívod vzduchu k hořáku
nedostatečný; následkem toho je spalovací efekt slabší.
Nástavec mřížky (k dispozici pouze u některých modelů)
Nástavec se používá při použití varných nádob s menším
průměrem. Položte nástavec na mřížku nad pomocným
hořákem.
Typ hořáku Průměr nádoby
Velký (3,0 kW) 220-260 mm
Normální (1,9 kW) 160-200 mm
Pomocný (1,0 kW) 120-140 mm
Dvojitý hořák (3,5 kW) 220-260 mm
440200
10
OVLÁDÁNÍ ELEKTRICKÝCH VARNÝCH PLOCH
• Zapněte varnou zónu pomocí příslušného knofl íku
umístěného na ovládacím panelu.
• Symbol umístěný vedle každého z knofl íku označuje
varnou zónu, která se tímto knofl íkem ovládá.
• Výkon varné zóny lze nastavit v rozsahu (1–9) buď
krokově, nebo spojitě.
• Krokovými knofl íky lze otáčet ve všech směrech. U
knofl íků, které se otáčejí spojitě, platí, že otáčením ve
směru hodinových ručiček zvyšujete výkon, zatímco
proti směru hodinových ručiček naopak.
• Varné zóny můžete vypnout tři až čtyři minuty před
koncem vaření a využít tak maxima zbytkového tepla.
Tím ušetříte energii (v následující tabulce jsou uvedeny
příklady použití jednotlivých stupňů výkonu).
ES
00
1-2 1
32Další vaření.
4-5 3
64Smažení, příprava jíšky.
7-8 5 Fritování.
96Uvedení do varu, zhnědnutí, smažení.
Varná zóna vypnutá; využívá se zbytkové
teplo.
Udržování teploty a opakovaný ohřev malých
množství jídla (minimální výkon).
Další vaření větších množství, další smažení
větších dílů.
Rychlé varné zóny (dostupné pouze u některých
modelů) se liší od běžných varných zón především svým
maximálním výkonem, který umožňuje jejich rychlý ohřev.
Tyto varné zóny jsou označeny červenou tečkou, která
se nachází v jejich středu. V důsledku opakovaného
používání a čištění může tato tečka zmizet.
11
440200
OVLÁDÁNÍ PLYNOVÝCH HOŘÁKŮ
Zapálení a obsluha
hořáků
Modely se dvěma plynovými hořáky:
• Plynové hořáky se obsluhují pomocí knofl íků na varné
desce. Úrovně výkonu jsou označené na knofl ících
symboly velkého a malého plamene (viz kapitola „Popis
spotřebiče“).
• Knofl íky se mohou otáčet přes polohu velkého plamene
) do polohy malého plamene ( ) a zpět. Ovládací
(
interval leží mezi dvěma symboly plamene.
• Plynové hořáky mohou být zapáleny s použitím
elektrické svíčky vestavěné do každého hořáku (k
dispozici pouze u některých modelů).
Abyste mohli otočit knoflík, musíte ho nejprve
stisknout.
Zapálení jednou rukou
• Jestliže chcete zapálit plynový hořák, stiskněte ovládací
knofl ík vybraného hořáku a otočte ho do polohy
maximálního výkonu (velký plamen). Automaticky se
vytvoří elektrická jiskra, která zapálí vycházející plyn.
• Pokud elektrické zapalování kvůli výpadku proudu nebo
vlhkým zapalovacím svíčkám nefunguje, můžete zapálit
plyn také zápalkou nebo zapalovačem. Po zapálení
plynu přidržte ovládací knofl ík dalších deset sekund
stisknutý, dokud se nestabilizuje plamen.
• Plamen pak můžete nastavit mezi maximální a
minimální úrovní. Nastavení mezi polohami (
se nedoporučuje, protože plamen není v tomto rozsahu
stabilní a mohl by zhasnout.
) a ( )
440200
12
Jestliže se hořák nezapálí, ani když přidržíte knoflík
stisknutý patnáct sekund, zavřete hořák a počkejte
nejméně minutu. Potom opakujte proceduru
zapálení.
Pokud plamen hořáku (z jakéhokoli důvodu) zhasne,
zavřete hořák a počkejte nejméně minutu, než se
ho pokusíte znovu zapálit.
• Jestliže chcete uhasit plamen a uzavřít přívod plynu
do hořáku, otočte ovládací knofl ík doprava do vypnuté
polohy (
).
ČIŠTĚNÍ A ÚDRŽBA
Spotřebič čistěte teplou vodou, tekutým čisticím
prostředkem a měkkým hadrem.
Nepoužívejte žádné drsné nebo ostré předměty ani jiné
pomůcky. Připálené nebo vysušené zbytky pokrmů je
třeba zvlhčit s použitím vlhkého hadru a změkčit vhodným
čisticím prostředkem.
Součásti z nerez oceli se musejí čistit speciálními čisticími
prostředky. Suchým, vysoce savým hadrem naneste
tenkou vrstvu čisticího prostředku na suchý a chladný
povrch a jemně stírejte ve směru vzorku povrchové úpravy.
K čištění odolných skvrn používejte vlhký hadr a čisticí
prostředek; nakonec s použitím suchého hadru vyleštěte
povrch tak, aby se leskl. Nepoužívejte stejné čistidlo (jako
na nerez ocel) k čištění hliníkových součástí.
Vařiče
1
2
1 Kryt hořáku
2 Hořák
3 Termočlánek (pouze u chráněných hořáků, k dispozici
jen u některých modelů)
4 Zapalovací svíčka
3
4
• K čištění ploch okolo varných prstenců (vařičů)
používejte teplou vodu s přidaným saponátem na mytí
nádobí. Nejdříve ale pomocí houby změkčete usazené
nečistoty.
• Všechny znečištěné varné plochy se musejí důkladně
vyčistit okamžitě po použití. Pokud jsou varné plochy
jen lehce znečištěné, stačí je otřít vlhkým hadrem
namočeným ve vodě s přidaným čisticím prostředkem.
Pokud je vařič znečištěný silně, použijte ocelovou
houbu (drátěnku) navlhčenou čisticím prostředkem. Po
vyčištění musíte varné plochy vždy otřít do sucha.
• Kapaliny obsahující sůl, nádobí, které překypělo, nebo
vlhkost mohou varné plochy poškozovat. Proto vždy
otřete varné plochy do čista a do sucha.
• Pro údržbu varných ploch použijte čas od času trochu
oleje na šicí stroje nebo běžné prostředky pro čištění a
péči, které jsou dostupné na trhu. Nikdy nepoužívejte
máslo, špek, sádlo nebo podobné látky (nebezpečí
koroze). Když se varná plocha poněkud zahřeje, pronikají
čisticí prostředky snáze do jejích pórů.
440200
13
• Varné prstence jsou vyrobené z nerez oceli; následkem
tepelného zatížení během vaření se mohou lehce zbarvit
do žluta. Tento jev je důsledkem fyzikálních procesů.
Žluté skvrny můžete odstranit běžnými čisticími
prostředky na kov. K čištění nádobí nepoužívejte
agresivní pomůcky, protože by poškrábaly prstence.
Plynové varné plochy
• K čištění mřížek, povrchu varné desky a součástí hořáků
používejte horkou vodu s přidaným saponátem na mytí
nádobí.
• Termočlánek a zapalovací svíčku čistěte měkkým
kartáčem. Tyto součásti se musejí udržovat v bezvadné
čistotě, protože jedině tak mohou správně fungovat.
• Vyčistěte hořák a kryt hořáku. Zvláštní pozornost
věnujte tomu, aby všechny štěrbiny na hořáku byly vždy
čisté a neucpané.
• Po vyčištění osušte důkladně všechny součásti a vraťte
je na místo nebo je správně smontujte. Součásti, které
jsou umístěny nesprávně, komplikují zapalování hořáků.
Varování: Kryty hořáků jsou potažené černým smaltem.
V důsledku vysokých teplot se nevyhnutelně mění jejich
barva; to však nemá žádný vliv na fungování hořáků.
440200
14
ZVLÁŠTNÍ VAROVÁNÍ A OHLAŠOVÁNÍ ZÁVAD
Během záruční lhůty smí provádět všechny opravy pouze servis autorizovaný
výrobcem.
Než začnete s jakoukoli opravou, zajistěte, aby byl spotřebič odpojený od elektrické sítě,
buď tak, že vyndáte pojistku, nebo vytáhnete napájecí šňůru ze zásuvky na stěně.
Nepovolané úpravy nebo opravy kuchyňského sporáku (varné desky) mohou vést k
zasažení elektrickým proudem nebo zkratu, a proto se nepokoušejte provádět žádné
opravy vlastními silami. Přenechte takové práce odborníkům nebo autorizovanému
servisu.
V případě menších závad nebo potíží s fungováním spotřebiče postupujte podle
následujících pokynů a zjistěte, jestli můžete odstranit příčiny problémů sami.
Důležité
Co se stalo...? Možná příčina Co dělat?
... Hořáky nehoří. Plamen
je nerovnoměrný, resp.
nestabilní.
... Plamen z hořáku se náhle
změní.
... Zapálení hořáku trvá déle. Špatně smontované součásti
... Plamen krátce po zapálení
zhasne.
... Změnila mřížka barvu v
místě hořáku?
... Je přerušeno síťové
elektrické napájení?
... Nepracuje elektrické
zapalování hořáků?
Pokud kryt hořáku vypadá
nevzhledně...
Návštěva servisního technika během záruční lhůty se účtuje
v případě, že spotřebič nefunguje následkem nesprávného
použití. Uložte tyto instrukce na místo, kde budou vždy
snadno přístupné; prodáte-li spotřebič jiné osobě, musíte jí
předat také tyto pokyny.
Níže je uvedeno několik doporučení pro odstraňování
některých běžných problémů.
Příčinou je nesprávné
nastavení výkonu plynu.
Špatně smontované součásti
sporáku.
sporáku.
Knofl ík stlačený příliš krátce
nebo příliš slabě.
To je běžný jev související s
působením vysokých teplot.
Může být spálená pojistka. Zkontrolujte pojistku a
Mezi zapalovací svíčkou a
hořákem jsou zbytky pokrmů
nebo čisticích prostředků.
Běžné znečištění. Vyčistěte kryty hořáků
Nechte zkontrolovat plynové
potrubí odborníkem!
Smontujte hořák správně.
Smontujte hořák správně.
Přidržte knofl ík stisknutý
delší dobu. Než ho uvolníte,
ještě více ho stiskněte.
Vyčistěte mřížku čisticím
prostředkem na kov.
vyměňte, pokud je spálená.
Otevřete a pečlivě vyčistěte
otvor mezi zapalovací
svíčkou a hořákem.
čisticím prostředkem na kov.
15
440200
Pokud problém navzdory výše uvedeným opatřením
přetrvává, zavolejte autorizovaného servisního technika.
Na odstraňování chyb nebo závad, které vyplynuly
z nesprávného zapojení nebo použití spotřebiče, se
nevztahuje naše záruka. V takových případech nese
veškeré náklady na opravu uživatel.
INSTALACE
Důležitá varování
• Instalaci spotřebiče do kuchyňské pracovní desky a jeho připojení k elektrické síti smí
provádět pouze technik s odpovídající kvalifi kací.
• Dýha nebo jiná povrchová úprava součásti kuchyňského nábytku, do které má být
vestavěna varná deska, musí být ošetřena žáruvzdorným lepidlem (100 °C); jinak se
povrch pracovního stolu může odbarvit nebo zdeformovat.
• Varná deska je dimenzována pro vestavbu do pracovní desky nad součástí
kuchyňského nábytku o šířce 600 mm nebo větší.
• Po instalaci musejí být dva přední upevňovací prvky volně přístupné zespoda.
• Součást kuchyňského nábytku pod varnou deskou nesmí být vybavena zásuvkami.
Jestliže je součást kuchyňského nábytku provedena jako vodorovná dělicí stěna, musí
být namontována nejméně 10 centimetrů od spodního povrchu pracovní desky. Prostor
mezi dělicí stěnou a varnou deskou musí být prázdný; v této mezeře nesmějí být
umístěny žádné předměty.
• Závěsné nebo nástěnné kuchyňské prvky musejí být namontované dost vysoko, aby
nepřekážely v pracovním procesu.
• Vzdálenost mezi varnou deskou a odsávací digestoří musí být přinejmenším taková,
jako je uvedeno v pokynech pro instalaci digestoře. Minimální vzdálenost je 650 mm.
• Vzdálenost mezi okrajem spotřebiče a sousední vysokou součástí kuchyňského
nábytku musí být nejméně 100 mm.
• Použití ozdobných desek nebo panelů z masivního dřeva na pracovních stolech
za varnou deskou je povoleno, pokud minimální vzdálenost zůstane stejná, jako je
uvedeno v instalačních výkresech.
• Minimální vzdálenost mezi vestavěnou varnou deskou a zadní stěnou je uvedena na
instalačním výkresu.
• Varné desky mohou být nainstalovány v pracovních stolech o tloušťce 30 až 50 mm.
440200
16
Rozměry výřezu v
kuchyňském pracovním
stole
Typ KVK4.., PVK4...
510
min 40
580
60
106-109
min 40
Instalační procedura
R10
min 50
558-560
min 600488-490
• Pod touto varnou deskou smějí být nainstalované pouze
trouby typu EVP4.., EVP2.., vybavené chladicím
větrákem.
• Před instalací trouby musíte odstranit zadní stěnu
příslušné součásti kuchyňského nábytku v prostoru
výřezu pro varnou desku. Kromě toho musí na přední
straně zůstat mezera nejméně 6 mm.
• Pracovní stůl musí být namontovaný dokonale
vodorovně.
• Povrchy výřezu musejí být vhodně chráněné.
• Připevněte upevňovací prvky (4) přiloženými šrouby (4)
k přední a zadní stěně varné desky a výřezu v pracovním
stole.
• Připojte varnou desku k elektrické síti a přívodu plynu
(viz pokyny pro připojení varné desky k elektrické síti a
přívodu plynu).
• K zašroubování upevňující sponky není dovolené
používat šrouby delší než 6,5mm.
Typ KVK4.., PVK4..
• Upevněte přiložené lepicí těsnění na spodní okraj varné
desky (nelepte těsnění na přední opěrnou konzolu).
17
440200
PŘIPOJENÍ SPOTŘEBIČE K ELEKTRICKÉ SÍTI
Důležitá varování
• Spotřebič smí připojit pouze autorizovaný kvalifikovaný technik.
• Ochrana elektrického systému musí vyhovovat všem platným předpisům.
• K připojovacím svorkám se lze dostat po otevření, popř. po odstranění jejich krytů.
• Než zapojíte spotřebič, přesvědčte se, že napětí uvedené na typovém štítku
odpovídá síťovému napětí ve vaší zásuvce.
• Typový štítek se základními informacemi je upevněný na spodní straně varné desky.
• Elektrický okruh musí obsahovat také vypínač všech pólů s minimální vzdáleností
mezi kontakty 3 mm, který v případě potřeby odpojuje spotřebič od elektrické sítě.
Mezi vhodná zařízení patří pojistky, jističe apod.
• Zapojení musí být provedeno podle možností instalace a s ohledem na elektrický
proud a pojistky.
• Za předpokladu, že jsou chráněny proti riziku požáru, mohou být spotřebiče tohoto
typu nainstalovány v pracovní desce vedle součásti kuchyňského nábytku, která je
vyšší než spotřebič (nainstalovaný); v tom případě však musí být na druhé straně,
vedle spotřebiče, nainstalována součást kuchyňského nábytku ne vyšší než sporák.
• Součásti pod proudem a součásti izolace musejí být chráněné proti jakékoli
možnosti přímého dotyku.
VAROVÁNÍ!
• Před každým zásahem odpojte spotřebič od elektrické sítě. Spotřebič zapojte
podle přiloženého schématu elektrického zapojení; přesvědčte se, že máte k
dispozici správné síťové napětí! Uzemňovací vodič (PE) musí být připojený ke
svorce označené symbolem uzemnění.
• Síťový kabel musí být vedený skrz upevňovací svorku, která ho chrání proti
náhodnému vytažení.
• Po zapojení spotřebiče zapněte přibližně na tři minuty všechny varné plochy, popř.
vařiče, a přesvědčte se, že správně fungují.
Schéma zapojení
440200
18
• Nesprávné zapojení může zničit součásti spotřebiče a
zrušit platnost záruky.
• Než zapojíte spotřebič, přesvědčte se, že napětí
uvedené na typovém štítku odpovídá síťovému napětí ve
vaší zásuvce. Napájecí napětí (230 V) musí kontrolovat
kvalifi kovaný technik s použitím odpovídajícího měřicího
přístroje!
• Připojovací kabel na zadní straně spotřebiče musí být
vedený tak, aby se nedotýkal zadní stěny spotřebiče,
protože tato součást se během provozu značně zahřívá.
230V~
L1
N
PE
POZNÁMKA:
Spojovací můstky jsou již nainstalované na příslušných
místech na svorce. Šrouby připojovacích svorek jsou
otevřené, což znamená, že již nepotřebují povolit ani
vyšroubovat. Při utahování šroubů můžete slyšet lehké
klapnutí, které signalizuje, že musíte šrouby úplně
zašroubovat, popř. dotáhnout.
Pro zapojení můžete používat následující součásti:
• Gumové spojovací kabely typu H05 RR-F 4×1.5 se
zelenožlutým ochranným vodičem
• Izolované spojovací kabely typu H05 VV-F 4x1,5 PCV se
zelenožlutým ochranným vodičem nebo jiné ekvivalentní
kabely vynikající kvality
PŘIPOJENÍ VARNÉ DESKY K PŘÍVODU PLYNU
Důležitá varování
• Spotřebič musí být zapojený v souladu se všemi platnými předpisy a smí se používat jen v
dobře větraných místnostech. Než připojíte spotřebič nebo ho začnete používat, přečtěte si
návod k obsluze.
• Před instalací a připojením se přesvědčte, že místní přívodní síť a přípojka zemního
plynu (typ plynu a tlak) odpovídají provedení vašeho spotřebiče.
• Verze tohoto spotřebiče je uvedena na typovém štítku.
• Tento spotřebič není vhodný pro zapojení do systému odtahu kouře (např. komín).
Spotřebič musí být nainstalovaný a zapojený v souladu s platnými instalačními
předpisy. Zvláštní pozornost je třeba věnovat zajištění dostatečné ventilace.
19
440200
Připojení
• Při připojení spotřebiče k přívodu plynu dodržujte
předpisy místních plynárenských závodů.
• Na spodní straně je varná deska vybavena plynovou
přípojkou se závitem EN ISO 10226-1/-2 nebo
EN ISO228-1 (Záleží na připojovacích předpisech
jednotlivých států.).
• Se spotřebičem se dodává také adaptér na kapalný plyn
a nekovové těsnění.
• Při připojení musíte pevně držet koleno R1/2, aby se
nemohlo otáčet.
• Pro utěsnění spojovacích článků používejte schválené
nekovové těsnění a schválený těsnicí materiál.
• Těsnění se smí použít jen jednou. Tloušťka plochých
nekovových těsnění se nesmí deformovat o více než 25
procent.
• Pro připojení spotřebiče k přívodu plynu použijte
odzkoušenou a atestovanou pružnou trubku.
• Pružnou spojovací hadicí se musí dát volně pohybovat.
Nesmí přijít do kontaktu s pohyblivými součástmi
kuchyňského nábytku (např. zásuvkami) ani se spodní
stranou varné desky.
• Pokud je v kuchyňském nábytku pod varnou deskou
vestavěna elektrická trouba, musí být vybavena
chladicím větrákem a připojení musí být provedeno s
použitím celokovové trubky (např. pružná trubka z nerez
oceli).
440200
Po připojení varné desky zkontrolujte utěsnění všech
spojů.
Přípojka přívodu plynu
A Přípojka EN ISO 10226-1/-2 nebo EN ISO228-1 (Záleží
na připojovacích předpisech jednotlivých států.).
B Nekovové těsnění o tloušťce 2 mm
C Trubkový adaptér pro kapalný plyn (Záleží na
připojovacích předpisech jednotlivých států.)
Po připojení zkontrolujte správné fungování hořáků.
Plameny musejí být jasně viditelné a musejí být uprostřed
modré a zelené. Jestliže je plamen nestabilní, zvyšte
minimální výkon. Vysvětlete používání hořáků uživateli a
společně si přečtěte pokyny pro používání.
20
Úprava pro jiný typ
plynu
• Pracovní postup při úpravě vařiče na jiný typ plynu
nevyžaduje vyjmutí spotřebiče z pracovního stolu.
• Před úpravou odpojte spotřebič z elektrické sítě a zavřete
přívodní plynový ventil.
• Vyměňte stávající trysky pro jmenovité tepelné zatížení za
odpovídající trysky pro nový typ plynu (viz tabulka níže).
• Při úpravě spotřebiče na kapalný plyn dotáhněte regulační
šroub minimální tepelné zátěže na doraz, abyste dosáhli
minimálního tepelného zatížení.
• Při úpravě spotřebiče na zemní plyn povolte regulační
šroub minimální tepelné zátěže tak, abyste dosáhli
minimálního tepelného zatížení, ale neotáčejte ho o více
než 1,5 otáčky.
Nastavovací prvky
1
Hořák vařiče
1 Kryt hořáku
2
3
4
2 Hořák s opěrou krytu
3 Termočlánek
4 Zapalovací svíčka
5 Tryska
5
Dvojitý hořák
5 Tryska
Jestliže se potřebujete dostat k nastavovacím prvkům,
postupujte podle následujících pokynů:
• Odstraňte nosnou mřížku a kryty hořáků s příslušnými
hořáky.
• Ve dvojitých hořácích jsou nastavovací prvky přístupné za
ochrannou deskou hlavní trysky.
• Odstraňte ovládací knofl íky včetně těsnění.
Plynový ventil
Regulační ventil minimálního tepelného zatížení
440200
21
TABULKA TRYSEK
Typ plynu, tlak Pomocný
Číslo Wobe max min max min max min max min
Zemní plyn H
Wo=45,7÷54,7
3
,
MJ/ m
Zemní plyn E, E+
Wo=40,9÷54,7
3
MJ/m
G20,
p=20mbar
Zkapalněný
plyn 3+, 3B/P
Wo=72,9÷87,3MJ/
3
m
G30
p=30 mbar
Jm. tepelné
zatížení (kW)
Spotřeba (l/h) 95,21 34,4 180,9 43,8 285,64 72,4 333,2 148,5
Typ trysky
(1/100 mm)
Kód trysky
Jm. tepelné
zatížení (kW)
Spotřeba (g/h) 71,7 26,2 138,1 33,4 215 55,3 254,5 113,4
Typ trysky
(1/100 mm)
Kód trysky 162162 162164 162165 162166
hořák
1 0,36 1,9 0,46 3 0,76 3,5 1,56
78 24 104 26 129 33 135 57
431006 162083 431008 431245
1 0,36 1,9 0,46 3 0,76 3,5 1,56
50 24 69 26 87 33 93 57
Normální
hořák
Velký hořák Dvojitý hořák
• Regulační ventily vestavěné z výroby jsou určené pro kapalný plyn; jsou však seřízené
pro provoz s tím typem plynu, pro který je spotřebič z výroby přednastavený.
• Při úpravě spotřebiče pro používání s jiným typem plynu je nutné regulační ventil
(šroub) dotáhnout nebo povolit tak, aby to odpovídalo požadovanému průtoku plynu
(regulační šroub však nesmí být povolený o více než 1,5 otáčky z polohy, ve které je
úplně dotažený).
Výkon hořáku je daný horní hodnotou tepelného výkonu Hs.
Varování: Tyto práce smí provádět pouze kvalifi kovaný technik, oprávněný
plynárenskou distribuční společností nebo autorizovaným servisem!
440200
22
TECHNICKÉ PARAMETRY
Typový štítek
A Výrobní číslo
B Model
C Typ
D Ochranná známka
E Kód
F Technické informace
G Značky/symboly shody s normami
H Nastavení typu plynu z výroby
VYHRAZUJEME SI PRÁVO NA ZMĚNY, KTERÉ NEMAJÍ
VLIV NA FUNKČNOST SPOTŘEBIČE.
Pokyny k používání spotřebiče najdete take na www.
gorenje.cz
440200
23
PVK_KVK4K cs (12-15)
Loading...
