GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
目 录
安全标识…………………………………………………………………….
1.
产品介绍…………………………………………………………………….
1-1 简述……..………………………………………………………………
1-2 特性……………..………………………………………………………
2.
技术规格…………………………………………………………………….
3.
使用前之注意事项………………………………………………………….
3-1 拆开示波器………………………..……………………………………
3-2 检查电源电压……………..……………………………………………
3-3 环境………………………………..……………………………………
3-4 仪器安装与操作……………………………………..…………………
3-5 CRT 亮度……………………………………………..…………………
3-6 输入端子耐压值…………………………..……………………………
4.
板面介绍…………………………………………………………………….
4-1 前面板……………………………………………………..……………
4-2 后面板…………………………………………..………………………
5.
操作方法…………………………………………………………………….

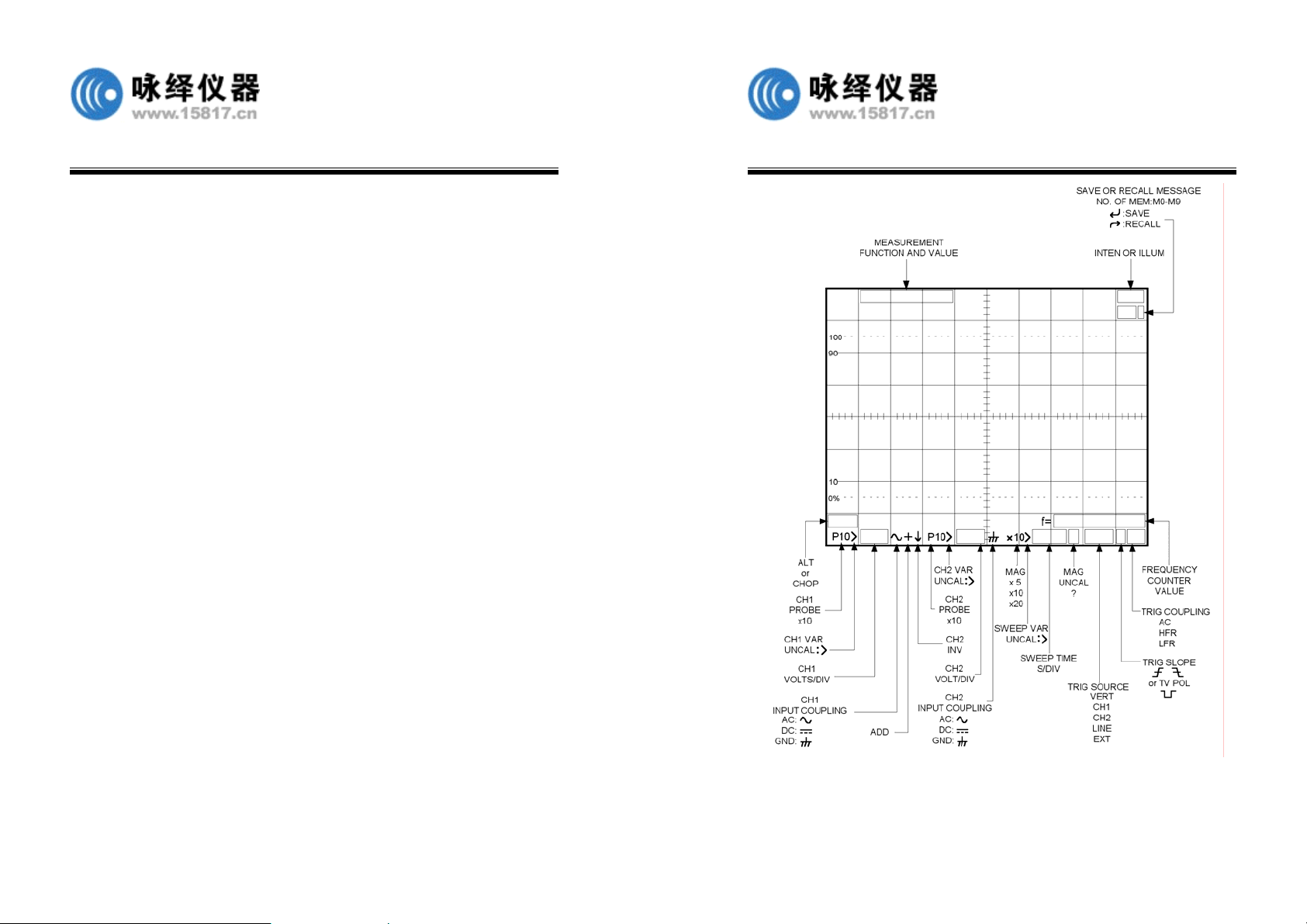

5-1 读值显示………………………………………..………………………
5-2 连接输入信号……………………………..……………………………
5-3 调节和检查…………………………………………..…………………
5-4 功能检查…………………………………………………..……………
5-5 基本操作……………………………………………..…………………
5-6 量测应用…………………………………..……………………………
6.
维护………………………………………………………………………….
6-1 保险丝替换……………………………..………………………………
6-2 电源电压转换…………………………………………..………………
63 清洗………………………………………………………………………
10
20
21
21
23
23
25
27
37
39
39
39
40
安全标示
1
2
2
2
3
6
6
6
7
7
7
7
8
以下之各种安全术语可能会出现在这本操作手册或本产品上。
警告：表示产品在某一确认情况下或是在实际应用上之结果可能
会对人体产生伤害甚至于生命之损失。
以下之各种安全标示可能会出现在这本操作手册或是本产品上
危险：高电压 保护性导电端子 接地端子 注意：内容请参
注意：表示产品在某一确认情况下或是在实际应用上之结果可能
会对本产品或是其它产品造成损坏。
考这本操作手册
-40-
-41-
Page 2
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册

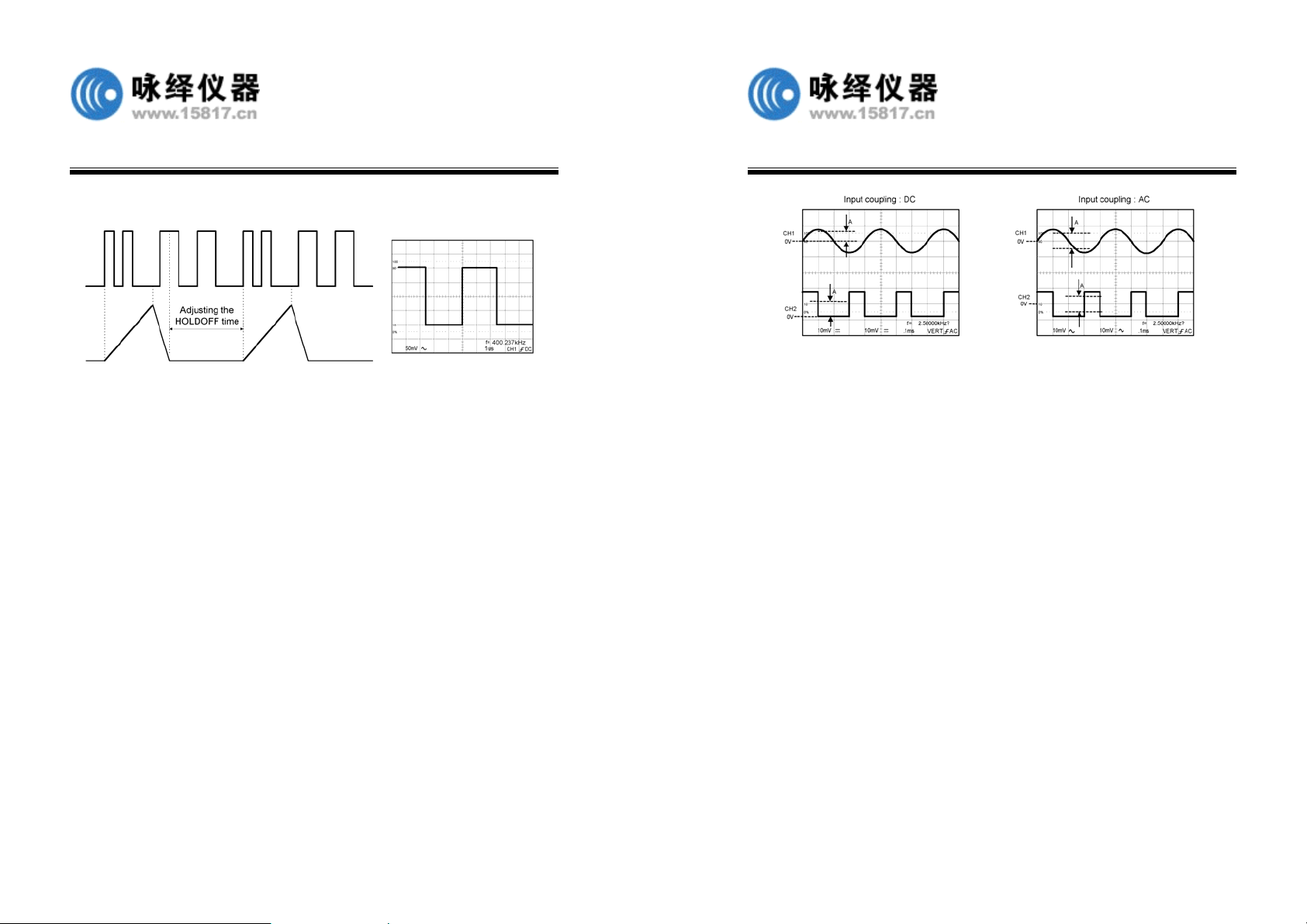

6) HOLD OFF
1． 产品介绍
1-1 简述：
20MHz 双频道的 GOS-6021/6020 为一般用途的手提式示波器，以微处理器为核心
的操作系统控制了仪器的多样功能，包括光标读出装置，数字面板设定，使用光
标功能，在屏幕上的文字符号直接读出电压，时间，频率，测试，以方便仪器的
操作，有十组不同的面板设定可任意存储及呼叫。其垂直偏向系统有两个输入通
道，每一通道以 1mV 到 20V，共有 14 种偏向档位，水平偏向系统从 0.2us 到 0.5s,
可在垂直偏向系统的全屏宽下稳定触发。
1-2 特性
除此之外，另有多种其它特性：
1） 内部附有刻度的高亮度阴极射线管（CRT）。此示波器使用一个内部有刻度的
6 英寸方形阴极射线管，即使在高速扫描时也可清晰显示轨迹，其内部刻度
线排除了轨迹与刻度线之间的视觉误差。
2） 内建六位数频率计数器，其精确度在±0.01%范围内可测试 50Hz 到 20MHz
之间的频率。（只限于 GOS-6021）
3） ALT-MAG 功能
使用 ALT-MAG 功能，可使基本扫描波形和放大扫描波形一起被显示。放大
率为三档×5，×10，×20，放大波形被显示在屏幕中央。
4） 方便的 VERT-MODE 触发
当切换到 VERT-MODE 后，同步触发信号源自动被决定，这表明当你在
VERT-MODE 不必每次都要改变触发源。
5） TV 触发 电视同步分离电路技术对场、行电视信号进行稳定的量测。
此项功能用于获得稳定的同步﹐甚至对于仅通过触发电平调节难以同步的
复杂波形﹒
7) CH1 信号输出
在信号线中部分支输入信号可获得 CH1 信号输出。当输入信号为
50MV/DIV，输出端连接一计数器。就可以一边观察波形一边测量信号的频
率。
8）Z 轴亮度调节
可从外部输入遮没（blanking）讯号, 籍由脉波信号进行时间刻度标记的亮度
调变﹒
9）LED 指示器和蜂鸣报警器
LED 位于前板，作为辅助和显示附加资料之操作，蜂鸣器在不当的操作和控
制钮被旋转到底的情况下，都会发出警讯。
10）SMD 技术
这个仪器利用最先进的 SMD 技术制造，以减少内部布线数量和缩短内部印
刷电路板 PCB 铜箔路线
11）体积小 （275W ×130H×370D）MM 使用方便。
2． 技术规格
CRT
形式
加速电压 大约 2kV
亮度和聚焦 前面板控制
发光度 参考提供 (GOS-6021)
定位 参考提供
内有刻度的6寸方形CRT (0% 10% 90% 100%
号) 8 x 10 DIV (1 DIV = 1 cm)
-42-
-43-
Page 3
垂直系统
水平系统
GOS-6021/6020 示波器操作手册
Z轴输入 灵敏度: > 5V
极性 : 正向降低亮度
频率范围 : DC ~2MHz.
最大输入电压: 30V (DC +AC peak) ,1kHz
输入阻抗: 大约 47kΩ.
灵敏度误差 1mV~2mV/DIV±5%, 5mV~20V/DIV±3%,
1-2-5 顺序14个校正范围
可调垂直灵敏度 面板表示值的1/2.5 或更少, 持续可调
带宽(-3dB) 和上升时
间
最大输入电压 400V (DC + AC peak) ≦1kHz
输入耦合
输入阻抗 大约 1MΩ±2% // 大约 25pF
垂直模式
CHOP 频率 大约 250kHz.
动态范围
扫描时间 0.2μs/DIV~0.5S/DIV, 1-2-5顺序20个文件
精度
扫描放大
最大扫描时间 50nS/DIV (10nS/DIV~40nS/DIV 不被校正)
ALT-MAG 功能 可用
GOS-6021/6020
5mV~20V/DIV DC~20MHz
1mV~2mV/DIV DC~7MHz
AC, DC, GND
CH1, CH2, DUAL(CHOP/ALT), ADD, CH2
INV.
8 DIV, 20MHz.
±3%, ±5% (×5, ×10 MAG), ±8% (×20 MAG)
×5, ×10, ×20 MAG
带宽(-3dB) 上升时间
大约 17.5nS
大约. 50nS
触发系统
X-Y操作
输出信号
CRT 读值
GOS-6021/6020 示波器操作手册
触发模式
触发源
触发耦合
触发斜率 “+” 或 “- ” 斜率.
触发灵敏度
外部触发输入
Hold-off 时间 可调
输入 X轴 : CH1, Y轴 : CH2
灵敏度
带宽 X轴: DC~500kHz (-3dB)
相位差
CH1信号输出 电压﹕大约20mV/DIV(连接50Ω终端电阻)
校准信号输出 电压﹕0.5V±3%
面板设置显示 CH1/CH2 灵敏度, 扫描时间, 触发条件
面板设置
(GOS-6021)
储存与呼叫
光标量测
(GOS-6021)
AUTO, NORM, TV
VERT-MODE, CH1, CH2, LINE, EXT.
AC, HFR, LFR, TV-V(-), TV-H(-).
GOS-6021/
GOS-6020
20Hz~2MHz 0.5 DIV 2.0 DIV 200mV
2MHz~20MHz 1.5 DIV 3.0 DIV 800mV
TV 同步脉冲, 大于1DIV (CH1, CH2,
VERT-MODE) 或者200mV (EXT).
输入阻抗: 大约1MΩ//25pF(AC 耦合)
最大输入电压: 400V (DC + AC peak) 1kHz.
1mV/DIV~20V/DIV.
≦3°, DC ~ 50kHz
带宽﹕50Hz~5MHz
频率﹕大约1kHz,方波
10 组
光标量测功能: ΔV, ΔT, 1/ΔT.
光标分辨率: 1/25 DIV.
有效光标范围: 垂直:±3 DIV,
水平: ±4 DIV
CH1,
CH2
VERTMODE
EXT
-44-
-45-
Page 4
GOS-6021/6020 示波器操作手册
频率计数器
(GOS-6021)
显示数字: 6位
频率范围: 50Hz~20MHz.
精度: ±0.01%
量测灵敏度: 大于2 DIV
使用电源
机械性能
操作环境
储存温度及湿度
附件
电压 AC100V, 120V, 230V ±10% 可选
频率 50Hz 或 60Hz.
功率消耗 大约60VA, 50W(max).
尺寸 275(W)×130(H)×370(D) mm.
重量
1. 用于室内
2. 用于海拔高达 2000M
3. 安全规格之温度: 10℃ ~ 35℃ ( 50° F~ 95°F )
4. 操作温度: 0℃ ~ 40℃( 32°F ~ 104°F )
5. 相对湿度: 最高 85% RH
6. 安全等级: H
7. 污染程度: 2
-10° to 70℃, 70%RH(最高)
电源线…………………..……1
操作手册……………..………1
探棒(x 1/x 10)………..……….2
GOS-6021/6020 示波器操作手册
8 kg
-46-
-47-
Page 5
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
3． 使用前之注意事项
3-1 包装之拆卸
此产品出厂前，已经通过全面品质检查和测试，边拆箱边检查是否在运输
途中受损坏，如有的话，立即通知运输公司和当地代理商处理，
3-2 检查电源电压
此仪器可用以下列表表示的电源电压，插电前先确定后面板电压选择器。
设定在与电压相符的位置，以免损坏仪器。
警告：为防止电击，电源线要接地。
当电源电压改变时,请选择以下的匹配保险丝
电源电压 范围 熔丝 电源电压 范围 保险丝
100V
120V
3-3 操作系统
3-4 仪器的安装和操作
90-110V
108-132V
警告：更换保险丝装置之前，要拔掉电源插头，以免触电。
此仪器操作的环境温度在 0～40℃(32~104F)的范围，超过这个标准，可能
会损坏电路。此外，请勿将本仪器放于磁场或电场附近，以免造成测量误
差。
T1A 250V 230V 207-250V T0.4A 250V
为了保护本仪器，请于出风口处保留适当的距离，假如未按规格使用本仪
器提供的安全保证会大打折扣。
3-5 CRT 的亮度
为了避免永久性损坏 CRT，请勿将光点长时间停驻一处，也不要将波形轨
迹调得太亮。
3-6 输入端子的耐压
本示波器及探棒输入端子所能承受的最大电压如下表。，请勿使用高于该
范围的电压，以免损坏仪器。
输入端 最大输入电压
CH1,CH2 输入端 400V（DC+AC peak）
EXT TRIG 输入端 400V（DC+AC peak）
探棒输入端 600V (DC+AC peak）
Z 轴输入端
注意：最大输入电压的频率不可大于 1KHZ,否则会损坏仪器。
30V (DC+AC peak)
-48-
-49-
Page 6
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
4． 面板介绍
打开电源后，所有的主要面板设定都会显示在屏幕上。LED位于前板用于辅
助和指示附加资料的操作。不正确的操作、或将控制钮转到底时，蜂鸣器都
会发出警讯。所有的按钮、TIME/DIV 控制钮都是电子式选择，它们的功能
和设定都可以被存储。
前面板可以分成四大部分
。显示器控制 。垂直控制
。水平控制 。触发控制
GOS-6021 前面板

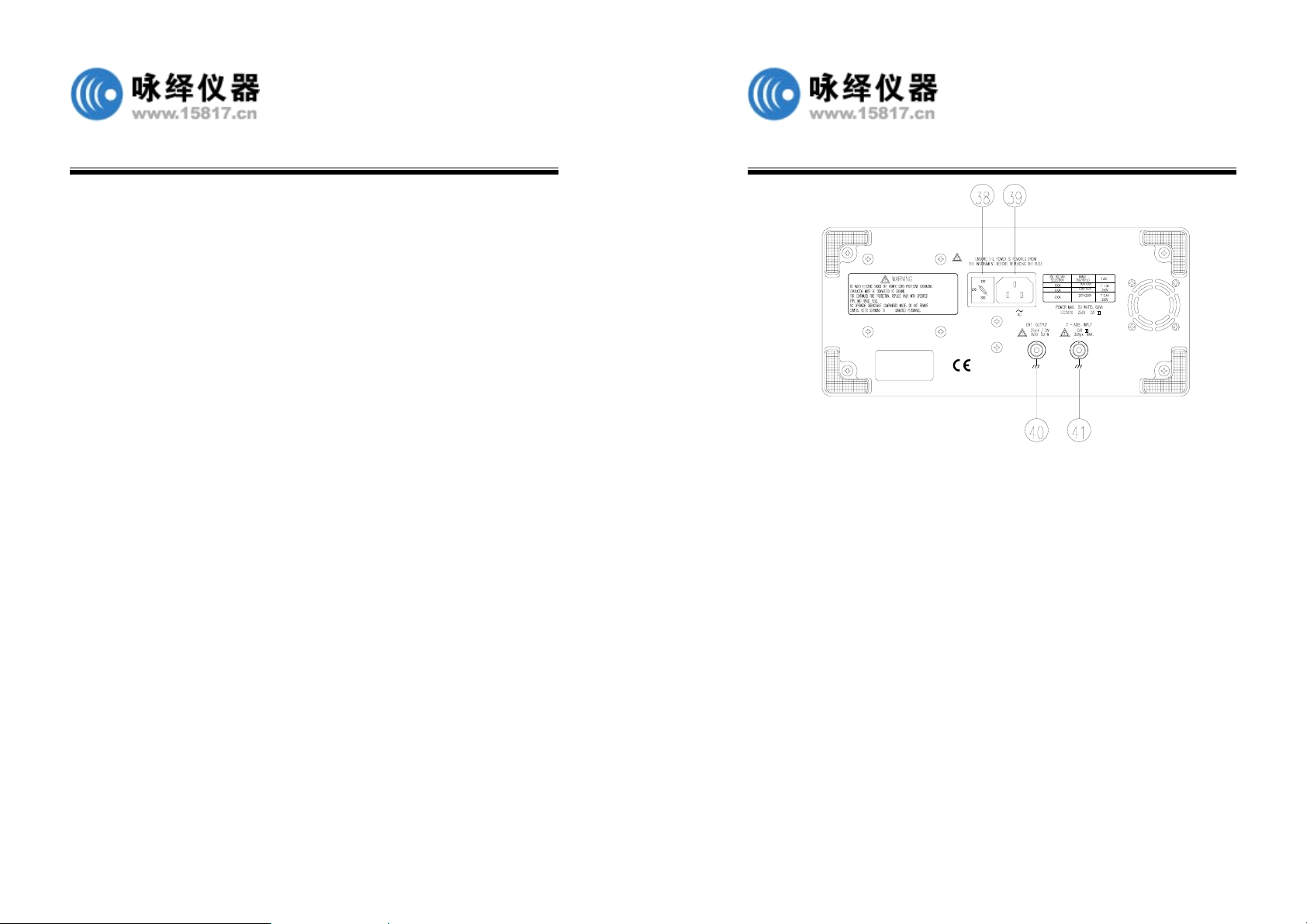

GOS-6020 后面板
-50-
-51-
Page 7
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
4-1 前面板
显示器控制
显示器控制钮调整屏幕上的波形,和提供探棒补偿的信号源
(1) POWER
当电源接通时，LED 全部会亮，一会儿以后，一般的操作程序会显示，然
后执行上次开机前的设定，LED 显示进行中的状态。
(2) TRACE ROTATION
TRACE ROTATION 是使水平轨迹与刻度线成平行的调整钮，这个电位器可
用小螺丝起来调整。
(3) INTEN—控制钮
这个控制钮用于调节波形轨迹亮度，顺时针方向调整增加亮度,反时针方向减
低亮度。
(4) FOCUS
轨迹和光标读出的聚焦控制钮。
(5) CAL
此端子输出一个 0.5Vp-p、1kHz 的参考信号，给探棒使用。
(6) Ground socket――香蕉接头接到安全的地线
此接头可作为直流的参考电位和低频信号的测量。
(7) TEXT/ILLUM――具有双重功能的控制钮。
这个按钮用于选择 TEXT 读值亮 度功能和刻度亮度功能。以”TEXT”
或’ILLUM”显示
在读值装置中。以下次序将发生（按钮后）
“TEXT”――”ILLUM”――”TEXT”
TEXT/ ILLUM 功能和 VARIABLE(9)控制钮相关。顺时针旋转此钮增加
TEXT 亮度或刻度亮度。反时针则减低，按此钮可以打开或关闭
TEXT/ILLUM 功能。
(8) 光标量测功能（CURSORS MEASUREMENT FUNCTION）(GOS-6021)
有两个按钮和 VA RIABL E(9)控制钮有关。
▽V－▽T－1/▽T－OFF 按钮
当此按钮按下时，三个量测功能将以下面的次序选择。
-52-
-53-
Page 8
GOS-6021/6020 示波器操作手册
▽V:出现两个水平光标，根据 VOLTS/DIV 的设置，可计算两条光标之间的
电压。▽V 显示在 CRT 上部。
▽T：出现两个垂直光标，根据 TIME/DIV 设置，可计算出两条垂直光标
之间的时间，▽T 显示在 CRT 上部。
1/▽T: 出现两个垂直光标，根据 TIME/DIV 设置，可计算出两条垂直光标
之间时间的倒数，1/▽T 显示在 CRT 上部。
C1－C2—TRK 按钮
光标 1，光标 2，轨迹可由此钮选择，按此钮将以下面次序选择光标。
C1：使光标 1 在 CRT 上移动（▼或◣符号被显示）
C2：使光标 2 在 CRT 上移动（▼或◣符号被显示）
TRK:同时移动光标 1 和 2﹐保持两个光标的间隔不变﹒（两个符号都被显
示）
(9) VIRABLE
通过旋转或按 VARIABLE 按钮，可以设定光标位置,TEXT/ILLUM 功能。
在光标模式中，按 VARIABLE 控制钮可以在 FINE(细调)和 COARSE（粗调）
之间选择光标位置，如果旋转 VARIABLE，选择 FINE 调节，光标移动得慢，
选择 COARSE 光标移动得快。
在 TEXT/ILLUM 模式，这个控制钮用于选择 TEXT 亮度和刻度亮度,请参考
TEXT/ILLUM(7)部分。
(10) ◢ MEMO-0-9◣--SAVE/RECALL
此仪器包含 10 组稳定的记忆器，可用于储存和呼叫所有电子式的选择钮
的设定状态。
按◢或◣钮选择记忆位置，此时“M”字母后 0～9 之间数字，显示存储位
置。
每按一下◣，储存位置的号码会一直增加，直到数字 9。按◢钮则一直减
GOS-6021/6020 示波器操作手册
小到 0 为止。按住 SAVE 约 3 秒钟将状态存贮到记忆器，并显示“SAVE”
讯息。屏幕上有 显示。
呼叫前板的设定状态。如上述方式选择呼叫记忆器，按住 RECALL钮3秒
钟，即可呼叫先前设定状态。并显示“RECALL”的讯息。屏幕上有 显
示。

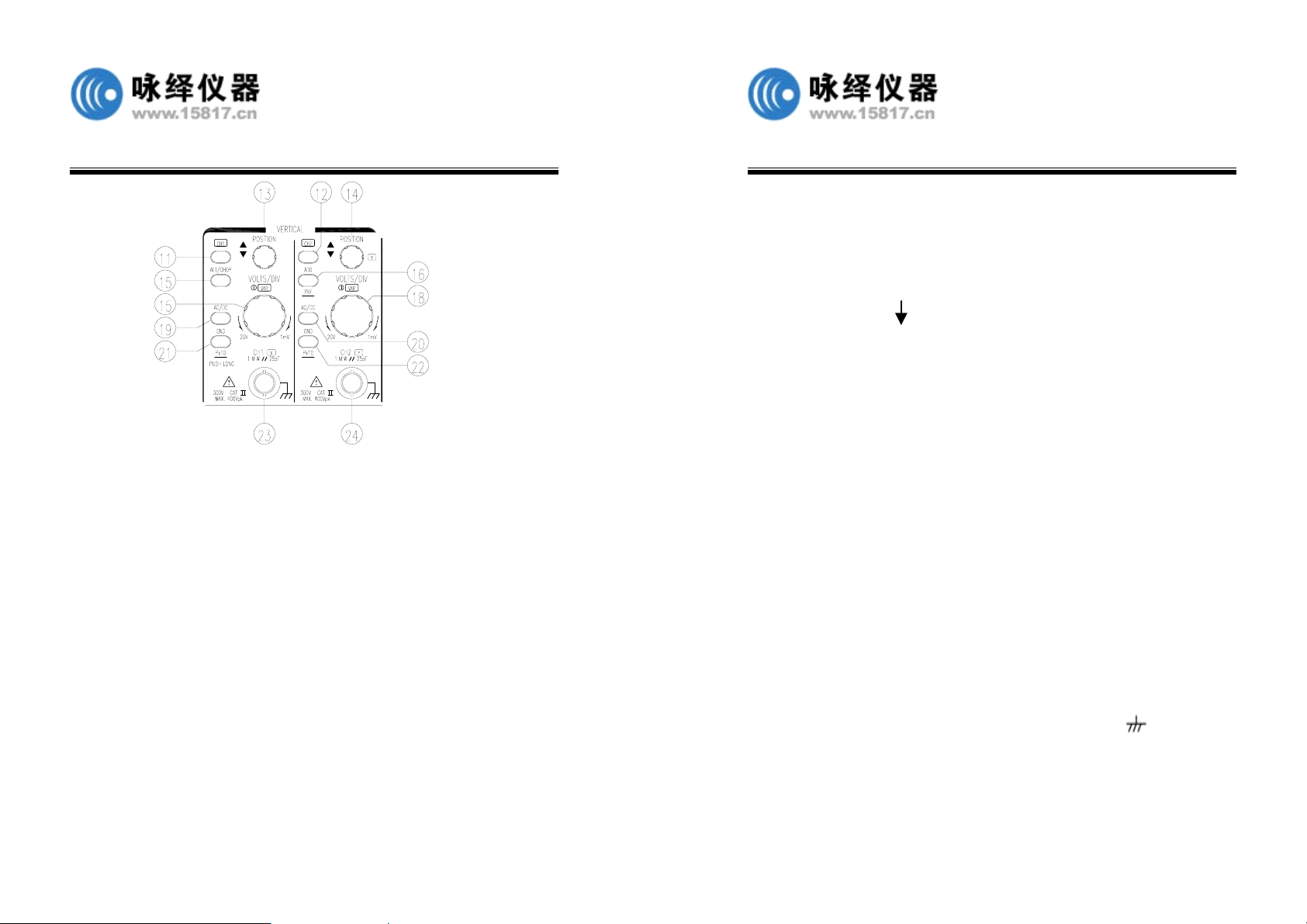

垂直控制
垂直控制按钮选择输出信号及控制幅值
-54-
-55-
Page 9
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
(11) CH1—按钮
(12) CH2－按钮
快速按下 CH1（CH2）按钮，通道 1（通道 2）处于导通状态，偏转系数将
以读值方式显示。
(13) CH1 POSITION—控制钮
(14) CH2 POSITION—控制钮
通道 1 和 2 的垂直波形定位可用这两个旋钮来设置。
X-Y 模式中，CH2 POSITION 可用来调节 Y 轴信号偏转灵敏度。
(15) ALT/CHOP
这个按钮有多种功能，只有两个通道都开启后，才有作用。
ALT—在读出装置显示交替通道的扫描方式。在仪器 内部每一时基扫描
后，切换至 CH1 或 CH2，反之亦然。
CHOP—切割模式的显示。
每一扫描期间，不断于 CH1 和 CH2 之间作切割扫描。
(16) ADD-INV－具有双重功能的按钮。
ADD－读出装置显示 “+”号表示相加模式。输入信号相加或是相减的显
示由相位关系和 INV 的设定决定﹐两个信号将成为一个信号显示﹒为使测
试﹒正确﹐两个通道的偏向系数必须相等。
INV-按住此钮一段时间，设定 CH2 反向功能的开/关，反向状态将会于读
出装置上显示“ ”号。反向功能会使 CH2 信号反向 180°显示﹒
(17) CH1 VOLTS/DIV
(18) CH2 VOLTS/DIV-CH1/CH2 的控制钮有双重功能。
顺时针方向调整旋钮，以 1－2－5 顺序增加灵敏度，反时针则减小。档
位从 1MV/DIV 到 20V/DIV。如果关闭通道，此控制钮自动不动作。使用中
通道的偏向系数和附加资料都显示在读出装置上。
VAR
按住此钮一段时间选择 VOLTS/DIV 作为衰减器或作为调整的功能。开启
VAR 后，以>符号显示，反时针旋转此钮以减低信号的高度，且偏向系数
成为非校正条件。
(19) CH1,AC/DC
(20) CH2,AC/DC
按一下此钮，切换交流（～的符号）或直流（＝的符号）的输入耦合。此
设定及偏向系数显示在读出装置上﹒
(21) CH1 GND—Px10
(22) CH2 GND—Px10—双重功能按钮。
GND
按一下此纽﹐使垂直放大器的输入端接地﹒接地符号“ ”显示在读
出装置上﹒
Px10
-56-
-57-
Page 10
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
按一下此钮一段时间，取 1：1 和 10：1 之间的读出装置的通道偏向系数，
10：1 的电压的探棒以符号表示在通道前（如：“P10”,CH1）,在进行光
标电压测量时，会自动包括探棒的电压因素，如果 10:1 衰减探棒不使用，
符号不起作用。
(23) CH1-X－-输入 BNC 插座。
此 BNC 插座是作为 CH1 信号的输入，在 X-Y 模式，此输入信号是位 X 轴偏
移，为安全起见，此端子外部接地端直接连到仪器接地点，而此接地端也
是连接到电源插座。
(24) CH2-Y—输入 BNC 插座。
此 BNC 插座是作为 CH2 信号的输入。在 X-Y 模式信号是为 Y 轴的偏移，
为安全起见，此端子接地端也连到电源插座。

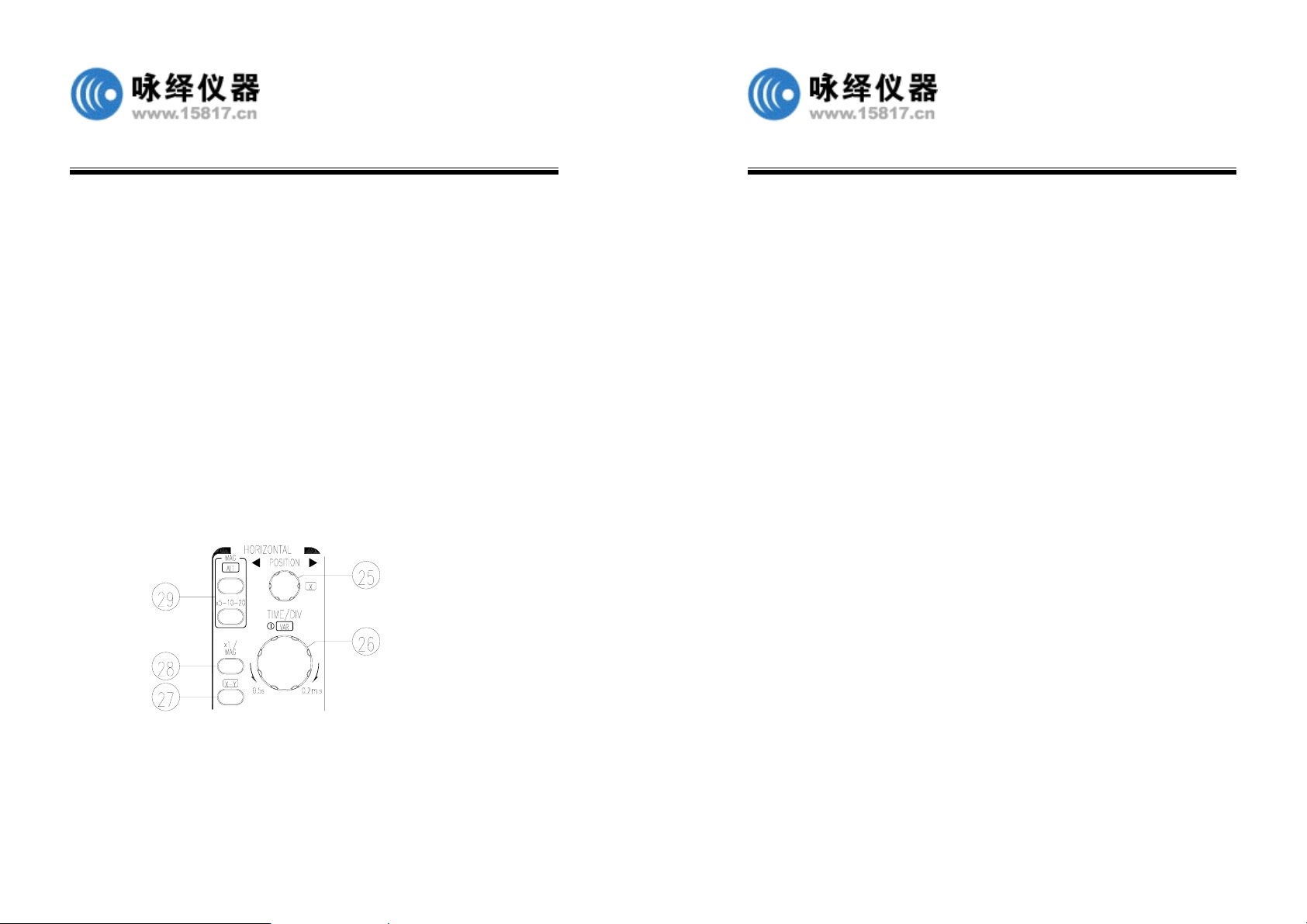

水平控制
水平控制可选择时基操作模式和调节水平刻度，位置和信号的扩展。 (27) X-Y
(25) H POSITION
此控制钮可将信号以水平方向移动，与 MAG 功能合并使用，可移动屏幕上
任何信号。
在 X-Y 模式中，控制钮调整 X 轴偏转灵敏度。
(26) TIME/DIV-VAR 控制旋钮
以 1-2-5 的顺序递减时间偏向系数，反方向旋转则递增其时间偏向系数。
时间偏向系数会显示在读出装置上.
在主时基模式时,如果 MAG 不动作，可在 0.5S/DIV 和 0.2US/DIV 之间选
择以 1-2-5 的顺序的时间常数偏向系数。
VAR
按住此钮一段时间选择 TIME/DIV 控制钮为时基或可调功能，打开 VAR 后，
时间的偏向系数是校正的。，直到进一步调整，反时针方向旋转 TIME/DIV
以增加时间偏转系数(降低速度)，偏向系数为非校正的，目前的设定以
“>”符号显示在读出装置中。
按住此钮一段时间，仪器可作为 X-Y 示波器用。X-Y 符号将取代时间偏向
系数显示在读出装置上。
在这个模式中，在 CH1 输入端加入 X（水平）信号，CH2 输入端加入 Y（垂
直）信号。Y 轴偏向系数范围为少于 1mV 到 20V/DIV,带宽：500kHz。
(28) ×1/MAG
按下此钮，将在×1（标准）和 MAG(放大)之间选择扫描时间，信号波形
将会扩展（如果用 MAG 功能），因此，只一部分信号波形将被看见，调整
H POSITION 可以看到信号中要看到的部分。
(29) MAG FUNCTION（放大功能）
x5- x10- x20 MAG
当处于放大模式时,波形向左右方向扩展，显示在屏幕中心。有三个档次
-58-
-59-
Page 11
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
的放大率 x5- x10- x20 MAG。按 MAG 钮可分别选择。
ALT MAG
按下此钮，可以同时显示原始波形和放大波形。放大扫描波形在原始波形
下面 3DIV(格)距离处。

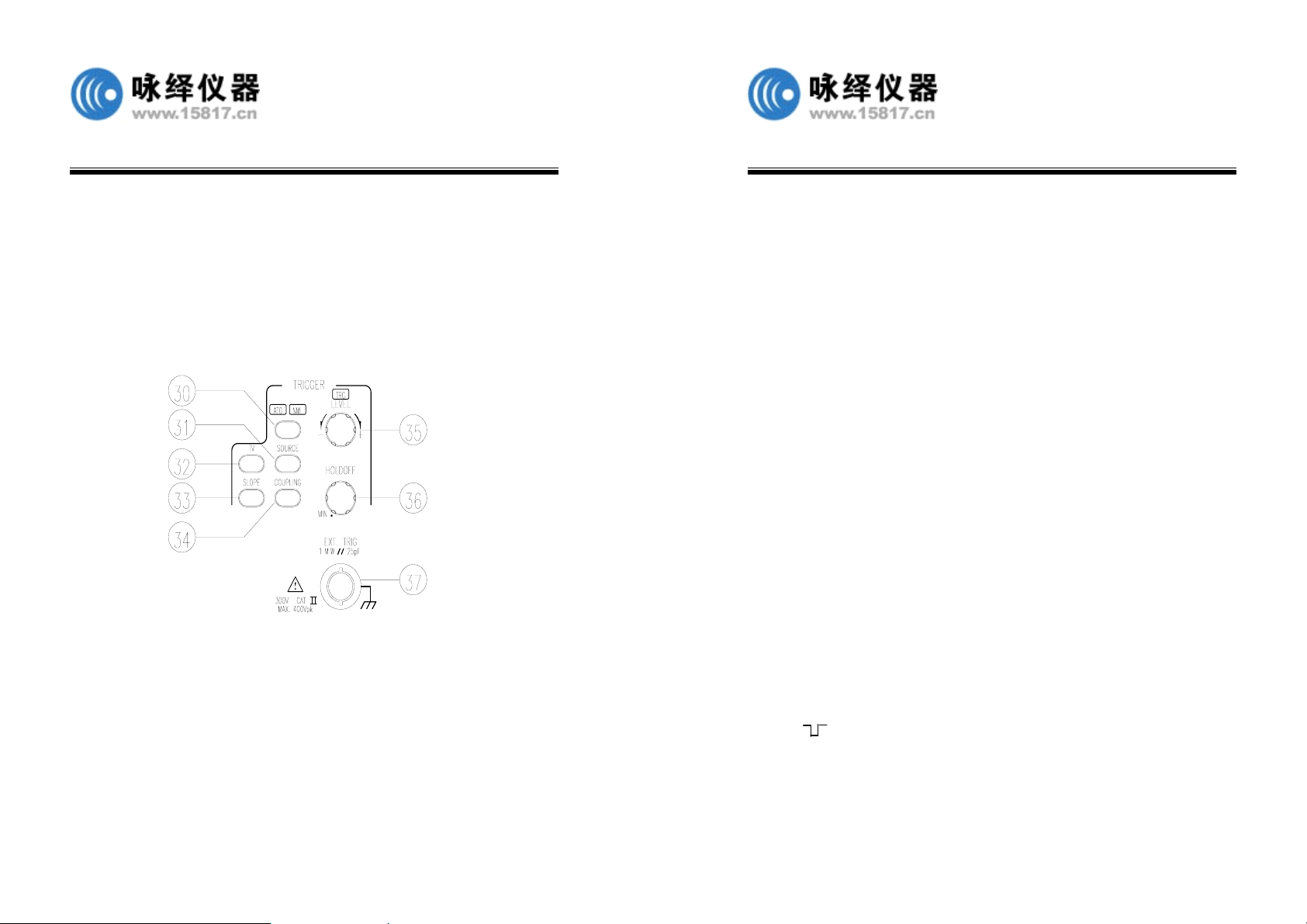

触发控制
触发控制决定两个信号及双轨迹的扫描起点。
(30)ATO/NML-按钮及指示 LED
此按钮选择自动或一般触发模式，LED 会显示实际的设定。
每按一次控制钮，触发模式依下面次序改变：ATO---NML---ATO
ATO（AUTO,自动）
选择自动模式，如果没有触发信号，时基线会自动扫描轨迹，只有 TRIGGER
LEVEL 控制钮倍调整到新的电平设定时触发电平才会改变。
NML(NORMAL)
选取一般模式，当 TRIGGER LEVEL 控制钮设定在信号峰之间的范围有足够
的触发信号，输入信号会触发扫描，当信号未被触发，就不会显示时基线轨
迹。当使同步信号变成低频信号时，使用这一模式。（25Hz 或更少）
(31) SOURCE
此按钮选择触发信号源，实际的设定由直读显示(“SOURCE,Slope,coupling)
﹒当按钮按下时，触发源以下列顺序改变
VERT—CH1—CH2—LINE—EXT—VERT
VERT(垂直模式)
为了观察两个波形，同步信号将随着 CH1 和 CH2 上的信号轮流改变。
CH1 触发信号源，来自 CH1 的输入端
CH2 触发信号源，来自 CH2 的输入端
LINE 触发信号源，从交流电源取样波形获 得。对显示与 交流电源频率 相
关的波形极有帮助。
EXT 触发信号源从外部连接器输入，作为外部触发源信号。

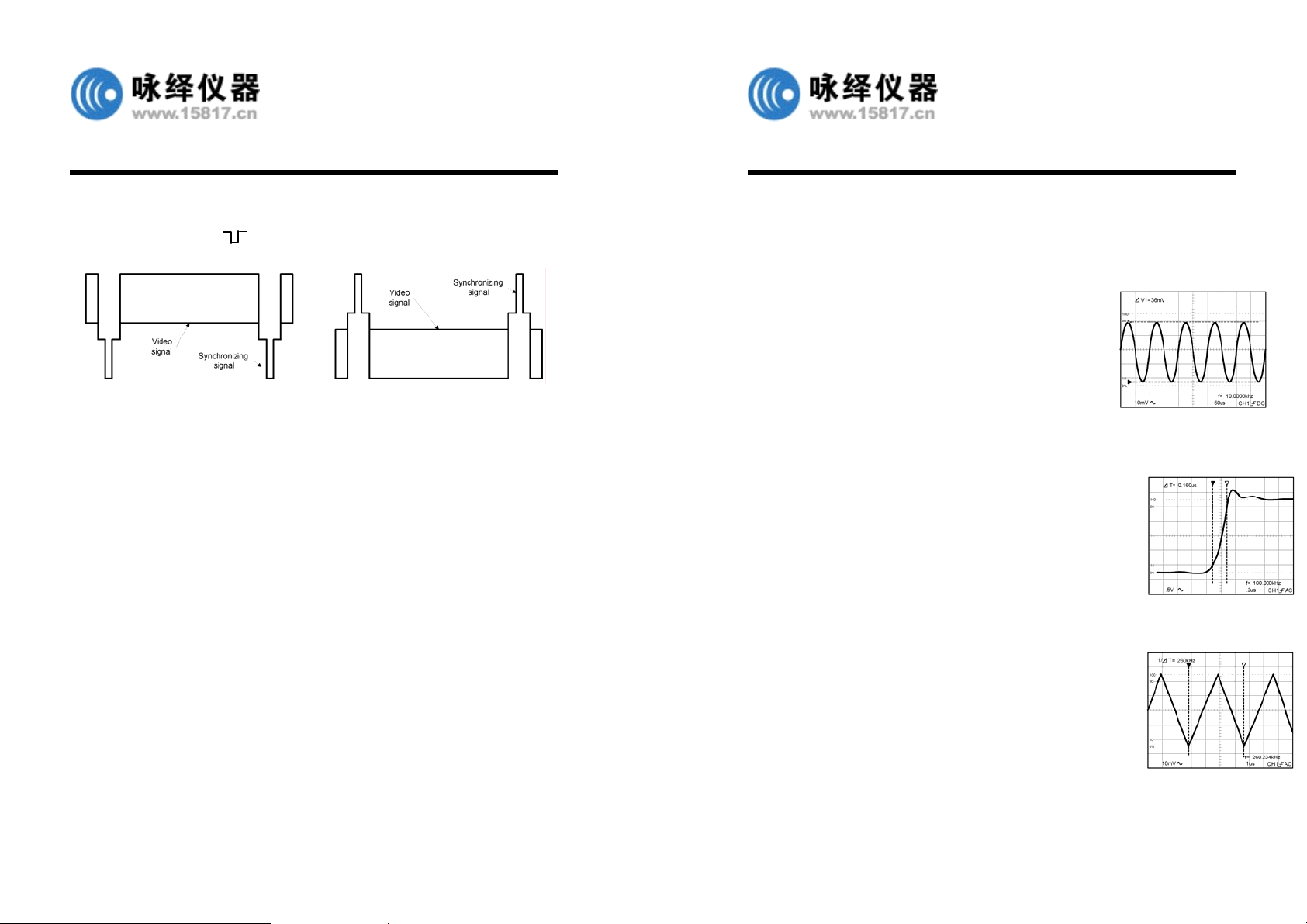

(32) TV—选择视频同步信号的按钮。
从混合波形中分离出视频同步信号，直接连接到触发电路，由 TV 按钮选
择水平或混合信号，当前设定以（SOURSE,VIDEO,POLARITY,TVV 或者
TVH ）显示。当按钮按下时视频同步信号以下列次序改变。
TV-T—TV-H—OFF—TV-V
TV-V
主轨迹始于视频图场的开端﹒Slope 的极性必须配合复合视频信号的极性
（ 为负极性）以便触发 TV 信号场的垂直同步脉冲。
TV-H
主轨迹始于视频图线的开端﹒Slope 的极性必须配合复合视频信号的极性
-60-
-61-
Page 12
GOS-6021/6020 示波器操作手册
﹐
以便触发在电视图场的水平同步脉冲﹒
(33) SLOPE—触发斜率选择按钮。
按一下此按钮选择信号的触发斜率以产生时基。每按一下此钮，斜率方向
会从下降缘移动到上升缘，反之以然。
此设定在“SOURCE ,SLOPE, COUPLING”状态下显示在读出装置上。如
果在 TV 触发模式中，只有同步信号是负极性，才可同步。 符号显示
在读出装置上。
(34) COUPLING
按下此钮选择触发耦合，实际的设定由读出显示。
（SOURCE,SLOPE,COUPLING）,每次按下此钮，触发耦合以下列次序改变
AC-HFR-LFR-AC
AC
将触发信号衰减到频率在 20Hz 以下，阻断信号中的直流部分，交流耦合
对有大的直流偏移的交流波形的触发很有帮助。
HFR(High Frequency Reject)
将触发信号中 50kHz 以上的高频部分衰减，HFR 耦合提供低频成分复合波
形的稳定显示，并对除去触发信号中干扰有帮助。
LFR(Low Frequency Reject)
将触发信号中 30kHz 以下的低频部分衰减，并阻断直流成分信号。LFR 耦
合提供高频成分复合波形的稳定显示，并对除去低频干扰或电源杂音干扰
有帮助。
(35) TRIGGER LEVEL—带有 TRG,LED 的控制钮。
旋转控制钮可以输入一个不同的触发信号（电压），设定在适合的触发位
置，开始波形触发扫描。触发电平的大约值会显示在读 出装置上。 顺时
GOS-6021/6020 示波器操作手册
针调整控制钮，触发点向触发信号正峰值移动，反时针则向负峰值移动，
当设定值超过观测波形的变化部分，稳定的扫描将停止。
TRG LED
如果触发条件符合时，TRG LED 亮，触发信号的频率决定 LED 是亮还是闪
烁。
(36) HOLD OFF—控制钮
当信号波形复杂，使用 TRIGGER LEVEL (35)不可获得稳定的触发，旋转此
钮可以调节 HOLD-OFF 时间（禁止触发周期超过扫描周期）
当此钮顺时针旋转到头时，HOLD-OFF 周期最小，反时针旋转时，HOLD-OFF
周期增加。
(37) TRIG EXT—外部触发信号的输入端 BNC 插头。
按 TRIG SOURCE(31)按钮，一直到出现“EXT,SLOPE,COUPLING”在读出装
置中。外部连接端被连接到仪器地端。因而和安全地端线相连。
输入端最大输入电压在 3-6 节被表示。“输入端子的耐压值”那一节。不
要加入比限定值更高的电压。
-62-
-63-
Page 13
4-2 后面板
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
(38) LINE VOLTAGE SELECTOR AND INPUT FUSE HOLDER－电源电压选择器以及
输入端保险丝座。保险丝数值如“3-2”检查电源电压所示。
(39) AC POWER INPUT CONNECTOR－交流电源输入端子。
连接交流电源线到仪器的电源供应器上。电源线接地保 护端子必须 连接
仪器的无遮蔽的金属，电源线要接到适当的接地源以防电击。
(40) CH1 输出－BNC 插头
此输出端子连接到频率计数器或其它仪器。
(41) Z-AXIS INPUT-Z 轴输入端
连接外部信号到 Z 轴放大器，调节 CRT 的亮度，此端子为直流耦合。输入
正信号，减低亮度，输入负信号，增加亮度。
-64-
-65-
Page 14
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
5． 操作方法
这个部分包含量测前要考虑的基本操作资料和技术。至于仪器控制钮的位置
和功能、连接器、指示器等，请参考“前面板”、“后面板”介绍。
5-1 读出显示器
CRT 读出显示器显示一些仪器的旋钮及控制钮所设定而不标示的值。读出数
据显示的位置和状态如图 5-1.
-66-
图 5-1 读出版面
-67-
Page 15
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
5-2 输入信号的连接
最可靠的信号量测，是当示波器和被测的仪器除了连接信号导线和测试探棒
外，又连接一般接地导线来进行，测试棒的接地线提供了信号相互连接的最
好接地方法，保证了测试探棒电源线最大量的信号导线保护。接地导线可分
为连接被测体和位于前板的接地插座。
测试探棒 3． 按示波器上 CH1/CH2 钮，将示波器设定到通道 1/通道 2。
以最简单方式连接一个输入信号到示波器上，标准的×1/×10。测试棒保护
示波器不受电磁干扰，并有低电路负载的高输入阻抗。
注意：为准确取得最好波形，测试探棒接地和信号导线越
短越 好。
测试探棒补偿调整不当会引起量测误差，只要测试棒在不同的频道或示波器
使用，就必须先检查并调整测试棒补偿调整程序，请参考“测试棒补偿”的
说明。
同轴电缆
信号输入电缆大大影响波形显示的精确度。使用高品质，低损失的同轴电缆
可维持输入信号的初始频率特性。同轴电缆特有的电阻可维持输入信号的初
始频率特性。同轴电缆特有的电阻要终止于两端，以免信号在电缆间反射。
5-3 调整和检查
轨迹旋转调整
正常情况下，轨迹和中央水平刻度线平行时，不用调整TRACE ROTATION，
若要调节，使用一个一字型的小螺丝起或工具来进行。
测试探棒补偿 接地
可将测试波形的失真减小到最小。使用前检查探棒的补偿。任何时候当探棒
移至不同的输入通道时，定期检查其补偿。
1． 将测试棒安装到示波器上（锁住 BNC 接头插入通道输入端）
2． 将测试棒滑动开关推至×10 位置。
4． 按住 P×10 钮，设定波到指示的偏向系数“P10”符号读出。
5． 将探棒顶端与示波器前面的 CAL 端子连接。
6． 设定示波器控制钮显示双波道功能如下：
垂直：VOLTS/DIV 0.2V
COUPLING DC
ALT/CHOP CHOP
水平：TIME/DIV 0.5ms
触发：MODE ATO
SOURCE VERT
COUPLING AC
SLOPE
7． 观察显示波形和图 5-2 的波形相比较。若任何一端的探棒需要调整，照
步骤 8 的指示进行，若不需进一步调整，请进行“功能检查”部分。
-68-
-69-
Page 16
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册

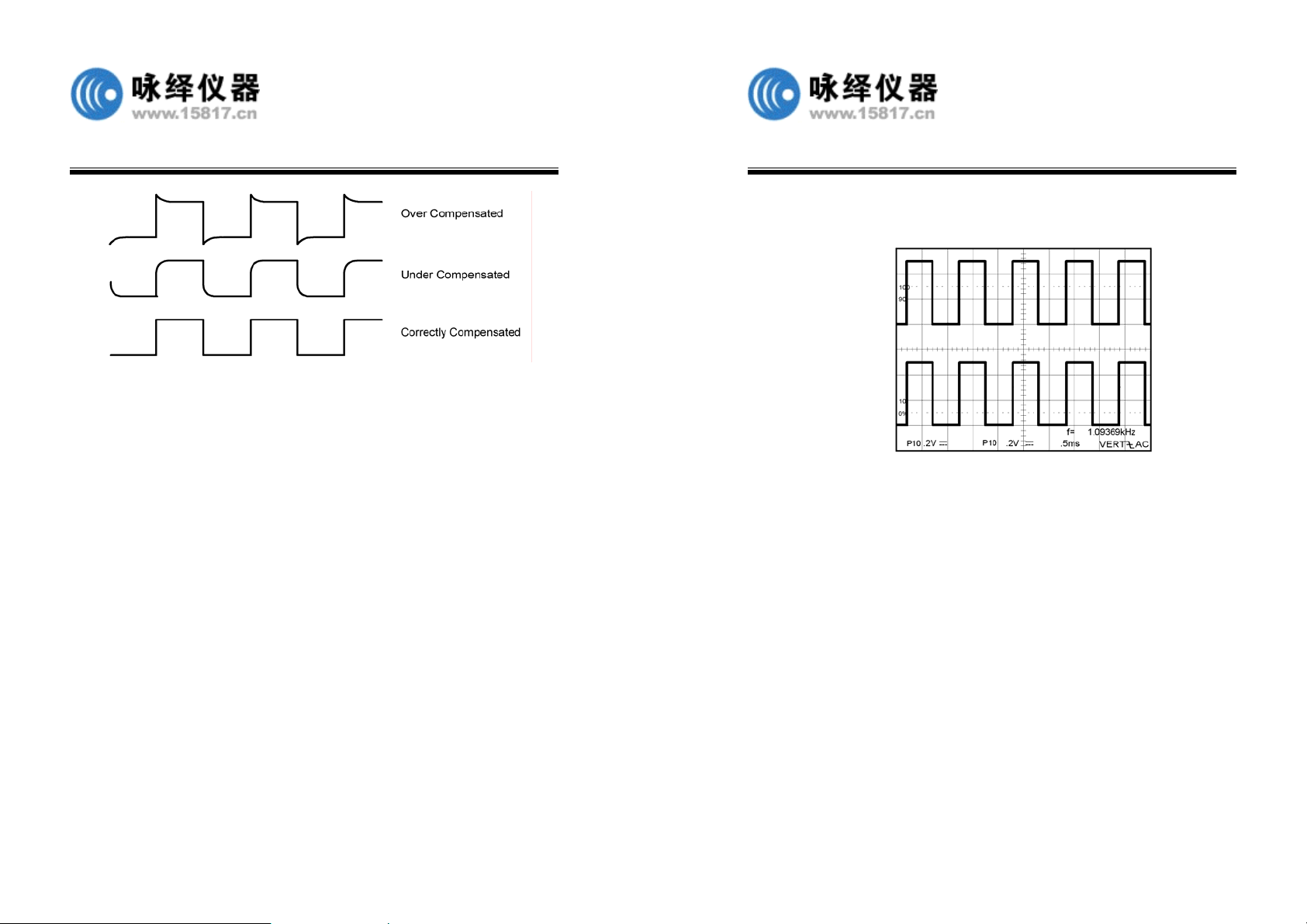

图 5-2 典型的补偿波形
8． 使用绝缘的小螺丝起子调整探棒，慢慢的旋转调整钮直到探棒得到适当
的补偿。
5-4 功能检查
按以下的指示检查示波器的操作。
1． 安装×10 探棒到 CH1、CH2 的输入端。
2． 连接探棒顶端到示波器 CAL 测试点
3． 设定示波器控制钮显示双通道的功能如下
垂直： VOLTS/DIV 0.2V
COUPLING DC
ALT/CHOP CHOP
水平：TIME/DIV 0.5ms
触发：MODE ATO
SOURCE VERT
COUPLING AC
SLOPE Ⅹ
图 5-3 显示了符合要求的波形，在 1KHz 频率时，波形大约为 0.5VP-P，确 认
了示波器水平和垂直偏置功能。
图 5-３
4． 将 CH1 和 CH2 双频道的耦合切换到 GND
5． 使用 CH1 和 CH2 POSITION 控制钮，将两条轨迹排列于中央刻度线上。
6． 按住 CH2 INV 钮，打开此功能。
7． 按一下 ADD 钮，设定到 ADD 模式。
8． 将 CH1 和 CH2 双通道耦合切换到 DC

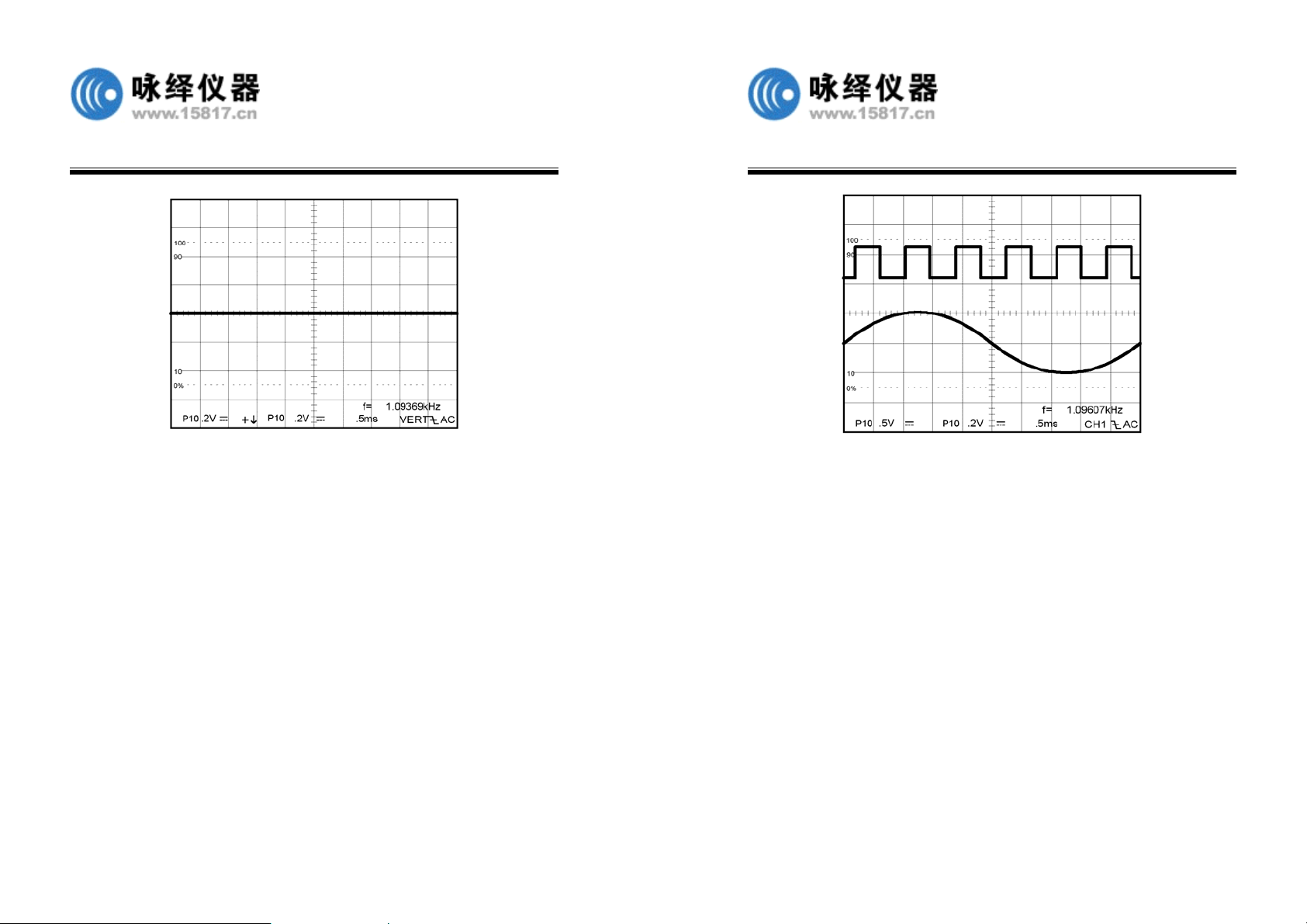

9． 图 5-4 显示了符合要求的波形，显示出在中央刻度线上平坦波形确认了
通道平衡和 ADD 补偿的功能。
-70-
-71-
Page 17
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
图 5-4 ADD 模式
10．按一下 ADD 钮，关闭此功能。
11．按住 CH2 INV 钮，关闭此功能。
5-5 基本操作
显示 CH1 或 CH2
目的是从信号频道显示信号。按 CH1 或 CH2 钮将示波器设定到 CH1 或 CH2.
显示 CH1 和 CH2
按照以下步骤同时显示两个通道的信号。
1． 打开 CH1 和 CH2。以下图 5-5 在两个模式显示同步波形。
2． 调整 CH1 和 CH2 POSITION 钮，调整两个波形的位置。
3． 如果波形的闪烁不定，按 ALT/CHOP 按钮，设定到 CHOP 模式。
-72-
图 5-5 双通道典型波形
显示 CH1 和 CH2 的和与差
按以下步骤进行，可计算 CH1 和 CH2 的和与差。

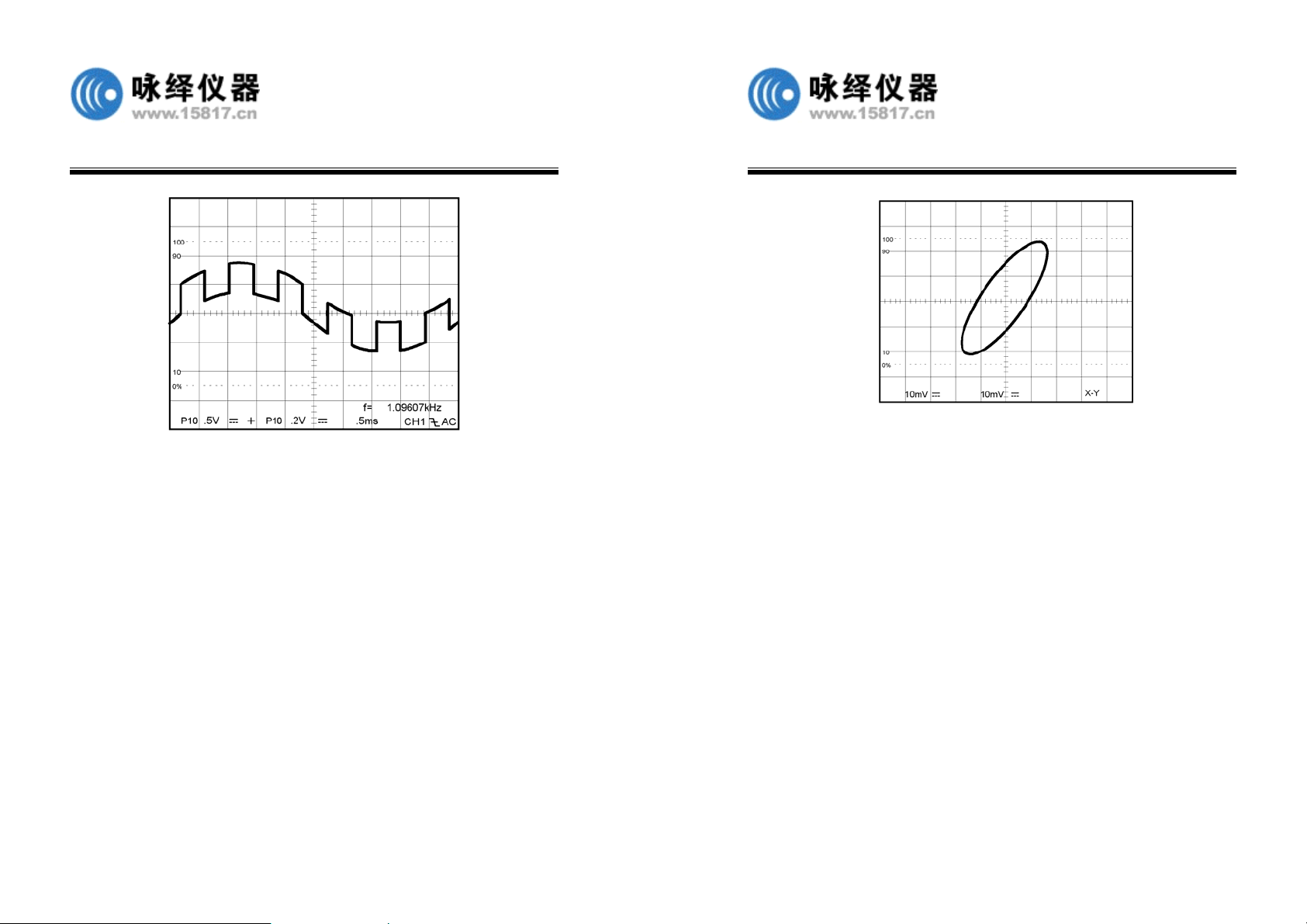

1． 按 ADD 按钮到 ADD 模式。以下图 5-6 所示为图 5-5 波形之和。
2． 设定 CH2 INV 功能，在必要时显示波形的差异。
3． 按住 VOLTS/DIV 控制钮之一，设定它为可调功能。然后调整其增益差
的发生。
-73-
Page 18
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
图 5-6 典型 ADD 波形
频率和相位的比较（X-Y 操作）
使用 X-Y 模式来比较两个信号和相位，X-Y 波形显示不同的振幅、频率、相
位，图 5-7 所示为两个相同频率和振幅所组成的波形，但约有 45°相位差。
为使示波器设定在 X-Y 模式，按以下进行
1． 连接水平或 X 轴信号到 CH1 输入端
2． 连接垂直或 Y 轴信号到 CH2 输入端。
3． 按 X-Y 钮，设定 X-Y 操作模式（如下图 5－7 所示）
4． 以 HORIZONAL POSITION 控制钮调整 X 轴。
注意：当高频信号在 X-Y 操作时显示，注意 X 和 Y 轴之间的频率宽度和相
位差的规格。请参考“2.规格”说明。
-74-
图 5-7 典型单个 X-Y 显示
放大观察波形
可使用 MAG 按钮将部分的波形放大观看，因为使用 TIME/DIV 控制钮要从
起始点观察起，因距离太远，不易立即观察到。MAG 使用步骤如下：
1． 调整 TIME/DIV 到最快扫描，显示要观察波形。
2． 旋转 HORIZONTAL POSITION 控制钮，将观察波形至于屏幕中央。
3． 按 MAG 按钮
4． 选择 MAG×5，MAG×10，或者 MAG×20 进行放大功能。
完成以上程序后，观察的波形将会以左右方向放大 10 倍，扩展于屏幕的中
央。
-75-
Page 19
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册

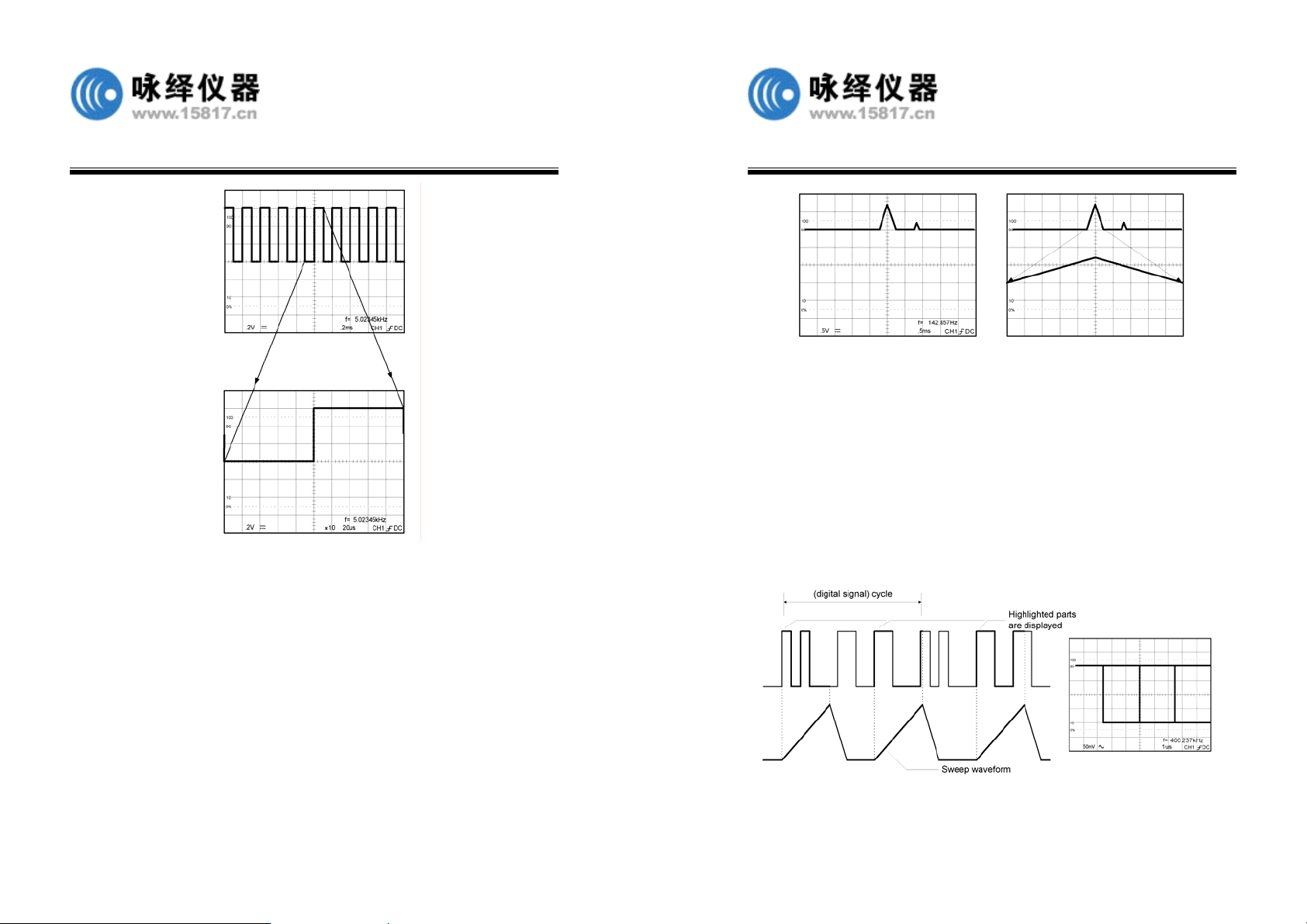

图 5-8 放大的波形
MAG-ALT 功能
按 MAG（放大）和 MAG-ALT(LED 灯)按钮，将使输入信号被显示
1． 设定波形中需要放大的部分于屏幕中央。
2． 放大波形在标准波形下面 3div 距离处。
3． 当 MAG-ALT 按钮按下时，它是一个正常功能，特性将从屏幕上消失。
图 5-9(a) MAG x1 波形 图 5-9(b) MAG x10 波形
持闭时间控制钮操作
当测试信号是一个包含两种以上重复频率周期的复合信号，单独以 LEVEL
控制钮触发不足以获得稳定波形。这样的状况，调整扫描波形的持闭时间，
则测量波形可同时获得稳定的扫描图 5-10（a）。显示数个不同波形重叠在
屏幕上，当持闭时间被设定到最小时，（HO-LED 是暗的），将无法成功的
进行信号波形观察。
图 5-10（b）显示了不期望的部分被持闭。故在屏幕上的波形相同不会重叠
显示。
-76-
-77-
Page 20
观察两个波形的同步
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
图 5-10(a)
图 5-10(b)

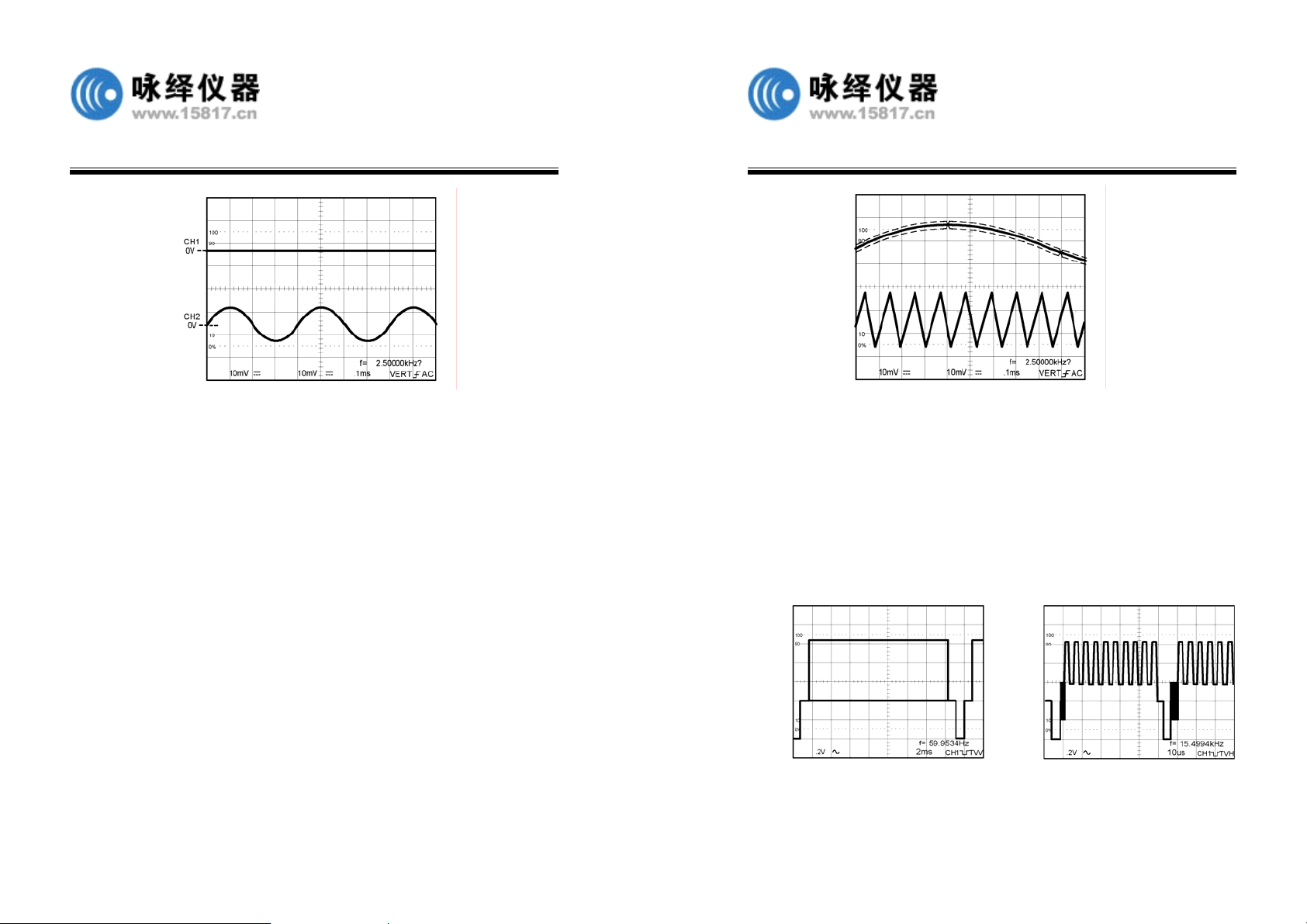

图 5-11 VERT 模式下的触发源
给 CH1 端加入 AC 耦合，扩展同步范围，如果 CH1 或 CH2 端信号变小，
调节 VOLT/DIV 控制钮可以使幅度增加。
当 CH1 和 CH2 信号频率相同，但有一个时间差值，SOURCE 或从 CH1 或
从 CH2 信号中选择一个参考信号。从 CH1 位置选择 CH1 信号，从 CH2 位
置选择 CH2 信号。
设定 SOURCE 到 VERT-MODE，可以观察不同频率的信号，给每个通道依
次加入同步信号，每个通道的波形将被稳定的触发。
当设定 SOURCE 到 VERT-MODE，设定 ALT/CHOP 到 ALT，加到 CH1 或
CH2 通道的信号成为扫描期间的轮流触发源。因此，每个通道不同频率的
波形可被稳定的触发。
加一个正弦波给 CH1, 加一个方波给 CH2, 图 5-11 中的 A 显示了可同步的
电平范围
-78-
VERT-MODE 触发电平比 CH1 或 CH2 信号电平大 2.0div。
如果按下面的图 5-12 只给一个通道加入触发信号，则 VERT -MODE触发不
可能发生。
-79-
Page 21
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
图 5-12 VERT 模式下一通道触发源
轮流触发
如图 5-13 所示的轮流触发。档设定 VERT-MODE 到 SOURCE，设定
ALT/CHOP 钮到 ALT,当一个 genly_slopping 信号波形中有十个周期或更少
被显示时，抖动波可能会出现在屏幕上。设定 VERTICAL 模式到 CH1 或
CH2，可以清楚观察每个信号。
图 5-13
视频信号的触发
有关 TV 的合成，同步信号以及含有视频的同步信号也是常被量测的信号。
按 TV 钮到 TV 位置。内建的同步分离器提供帧速率或行同步脉冲的分离。
为了以帧速率触发示波器，按 TV 钮设定 TV-V 和 TV-H 触发。图5-14（a）
表明 TV-V 的垂直信号。5-14（b）表示 TV-H 的水平信号。图 5-15 表示 TV
极性的同步信号。
图 5-14(a) TV-V 图 5-14(b) TV-H
-80-
-81-
Page 22
GOS-6021/6020 示波器操作手册
图 5-15 表示 TV 极性的同步信号。
注：示波器只有以 同步信号同步。
GOS-6021/6020 示波器操作手册
5． 在屏幕上读出量测值。典型的量测读出和应用如图 5-16 所示。设定
VOLT/DIV 和 TIME/DIV 控制钮可自动控制量测值。
图 5-16 光标测量
(a) 用△V（电压差）进行支流点
量测。打开 CH1 和 CH2 时，显示
图 5-15 TV 信号
5-6 量测应用(GOS-6021)
此示波器有一个量测系统，可精确的、直接的读出电压、时间、频率量测。
这个单元所描述的量测，是量测的典型应用例子。熟悉了这些控制钮、指
示器和仪器性能后，你可以发展出简便的方法作为你自己的量测应用。
按以下步骤，利用光标进行量测。
1． 按 [ΔV-ΔT,1/ΔT-OFF]钮，打开光标读出测试。
2． 按一下此钮，以次序选择以下四种测试功能ΔV-ΔT-1/ΔT-OFF
3． 按[C1-C2 TRK]钮，选择 C1(▼)光标，C2(▼)光标和轨迹光标。
4． 旋转 VARIABLE 控制钮定位被选择的光标，按 VARIABLE 控制钮将选择
FINE(细调)或者 COARSE（粗调）光标移动速度。
CH1（△V1）量测值。
（b） 使用△T(时间差)进行上升时间量测。 量
测上升时间可由屏幕左边印有 0％、10％、
90％、100％刻度线辅助进行量测。
（c） 使用 1/△T 进行频率的量测。
控制[C1-C2 TRK]和 VARIABLES
将两个光标移到同一周期波形的
两个边缘点，量测值显示在屏幕上边。
-82-
-83-
Page 23
GOS-6021/6020 示波器操作手册 GOS-6021/6020 示波器操作手册
注意：当 VOLTS/DIV 或 TIME/DIV 控制钮被设定在不校正状态时，△V
和△T 测试值会以 DIV 方式显示。当 VERTICAL MODE 设定在 ADD 模式，
CH1 和 CH2 的 VOLTS/DIV 控制钮设定在不同的刻度时，△V 测试值会
以 DIV 方式显示。
警告：为了确保有效的防火措施，只限于更换特定样式和额定
值为 250V 的保险丝。更换前要切断电源，并将电源从插座上取
下来。
6-2 电源电压转换
电源变压器的初级线圈允许电压在 100，200，230VAC,50/60Hz 电压操作，
改变 AC 选择开关，可转换电压使用范围。其范围如第 7 页所示。
6． 维护
以下的维修指示针针对有维修资格者。为了避免电击，除非你是合格的专
业维修者，不要做操作说明之外的任何操作。
6-1 保险丝的更换
如果保险丝烧坏，电源指示灯不亮，示波器不动作，除非这个仪器发生了
问题，通常保险丝不会开路。试找出保险丝损坏原因并排除。然后替换一
个型号和规格相同的保险丝。保险丝座位于后面板上。
-84-
后面板电源电压由厂方决定，可按下列过程操作转换成不同的电源电压。
（1） 确认电源线已拔出。
（2） 改变 AC 选择开关到需要的电源电压位置。
（3） 电源电压的改变也可能要求相应的保险丝值的改变。照后面板列
出值安装正确的保险丝。
6-3 清洁方法
以温和的洗涤剂和清水沾湿的软布擦拭仪器。不可以直接喷注到仪器上，
以防漏到仪器内部而损坏仪器。不要使用含碳氢化合物或氯化物，或类似
溶剂，也不可以使用研磨清洗剂。
-85-
Loading...
