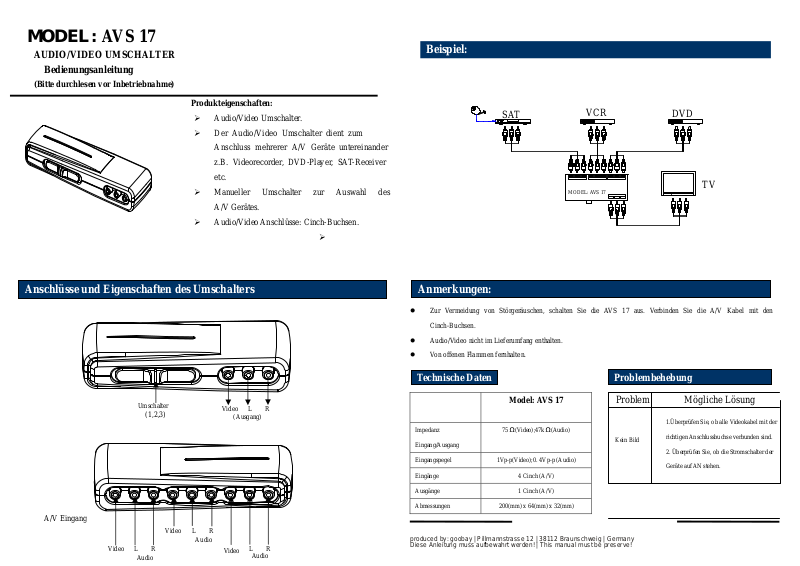

MODEL: AVS 17
AUDIO/VIDEO UMSCHALTER
Bedienungsanleitung
(Bitte durchlesen vor Inbetriebnahme)
Produkteigenschaften:
Audio/Video Umschalter.
Der Audio/Video Umschalter dient zum
Anschluss mehrerer A/V Geräte untereinander
z.B. Videorecorder, DVD-Player, SAT-Receiver
etc.
Manueller Umschalter zur Auswahl des
A/V Gerätes.
Audio/Video Anschlüsse: Cinch-Buchsen.
Anschlüsse und Eigenschaften des Umschalters
A/V Eingang
Video
Umschalter
(1,2,3)
L R
Audio
Video
L R
Audio
Video L R
(Ausgang)
Video
L R
Audio
Beispiel:
SAT
VCR
MODEL: AVS 17
DVD
TV
Anmerkungen:
Zur Vermeidung von Störgeräuschen, schalten Sie die AVS 17 aus. Verbinden Sie die A/V Kabel mit den
Cinch-Buchsen.
Audio/Video nicht im Lieferumfang enthalten.
Von offenen Flammen fernhalten.
Technische Daten
Model: A VS 17
Impedanz
Eingang/Ausgang
Eingangspegel 1Vp-p(Video);0. 4Vp-p (Audio)
Eingänge 4 Cinch (A/V)
Ausgänge 1 Cinch (A/V)
Abmessungen 200(mm) x 64(mm) x 32(mm)
produced by: goobay | Pillmannstrasse 12 | 38112 Braunschweig | Germany
Diese Anleitung muss aufbewahrt werden! | This manual must be preserve!
75Ω(Video);47kΩ(Audio)
Problembehebung
Problem Mögliche Lösung
Kein Bild
1.Überprüfen Sie, ob alle Videokabel mit der
richtigen Anschlussbuchse verbunden sind.
2. Überprüfen Sie, ob die Stromschalter der
Geräte auf AN stehen.
MODEL: AVS 17
AUDIO/VIDEO SOURCE SELECTOR
OWNER’S MANUAL
(PLEASE READ BEFORE USE)
Product function:
satellite receiver.LD player,DVD,HiFi,etc.
Panel Controls and Features of Universal Type:
A/V Input
Video
Choice switch
(1,2,3)
Video
L R
Audio
Home audio/video sources control center.
Can select different A/V sources connect
to TV watch the desired program. Such as VCR,
Manual switch to select input A/V sources.
Audio/Video ports: RCA jack.
Video L R
( A/V OUTPUT )
L R
Audio
Video
L R
Audio
Example:
SAT
Notes:
To preve nt the noise of the product, please turn it off first, then connect A/V cable to the RCA sockets.
A/v cable is not included, Please buy it yourself.
No naked flame sources, such as lighted candles, should be placed on the appliance.
VCR
MODEL: AVS 17
DVD
TV
Specifications
Item AVS 17
Input/Output Impedance
Input Level 1Vp-p(Video);0. 4Vp-p (Audio)
Input Ports 3RCA(A/V)
Output Ports 1RCA(A/V)
Dimensions
75Ω(Video);47kΩ(Audio)
160(mm)×64 (mm)×32 (mm)
Trouble shooting Information
Problem Possible solution
No picture
1.Check to see that all video cables are
inserted into the proper connectors.
2.Check power switches on the TV and the
video source.(SAT、DVD、VCR、ect.)
produced by: goobay | Pillmannstrasse 12 | 38112 Braunschweig | Germany
Diese Anleitung muss aufbewahrt werden! | This manual must be preserve!
