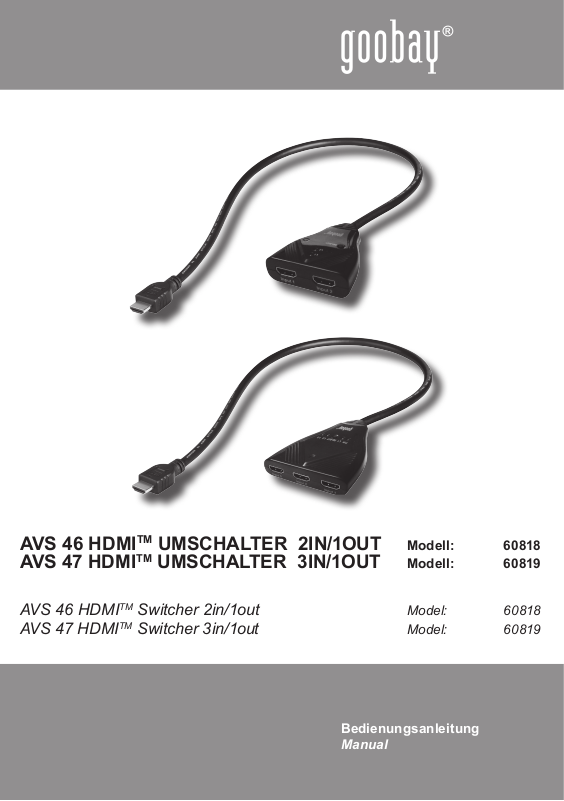

Goobay AVS 47, 60818, 60819, AVS 46 User Manual

AVS 46 HDMITM UMSCHALTER 2IN/1OUT Modell: 60818
AVS 47 HDMITM UMSCHALTER 3IN/1OUT Modell: 60819

AVS 46 HDMITM Switcher 2in/1out Model: 60818
AVS 47 HDMITM Switcher 3in/1out Model: 60819

Bedienungsanleitung

Manual

Bedienungsanleitung

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten
Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Weitergabe des Gerätes an andere Personen übergeben können.

Inhaltsverzeichnis: Seite:

1 Beschreibung und Funktion 2

2 Bestimmungsgemäßer Gebrauch 2
3 Sicherheitshinweise 3

4 Lieferumfang 3

5 Bedienung 4

5.1 Einleitung 4

5.2 Anschluss 4

5.3 Intelligente Umschaltfunktion 4

5.4 Manuelle Umschaltfunktion 5

6 Pege, Wartung, Lagerung und Transport 5

7 Problembehebung 5

8 Technische Daten 6

9 Gewährleistung und Haftung 6
10 Allgemeine Hinweise 7
11 Entsorgungshinweise 7
12 CE-Konformitätserklärung 7

AVS 46 HDMITM UMSCHALTER 2IN/1OUT

Modell: 60818

AVS 47 HDMITM UMSCHALTER 3IN/1OUT

Modell: 60819

1 Beschreibung und Funktion:

Erweitern Sie Ihr Home Entertainment System mit dem AVS 46/47 HDMITM Umschalter.

Die AVS-Umschalter bieten Ihnen die Möglichkeit, je nach Modell 2 oder 3

Quellgeräte mit einem LCD/Plasma-Fernseher oder einem Beamer zu verbinden.

Quellgeräte: z.B, Receiver, DVD-Player, Blue Ray-Player, PC usw.
Ausgabegeräte: z.B. LCD/Plasma-Fernseher oder Beamer

2 Bestimmungsgemäßer Gebrauch:

Ihre AVS 46/47 ist für Audio-/Videoanwendungen vorgesehen. Ein anderer

als im Kapitel „Beschreibung und Funktion“ beschriebener Gebrauch ist nicht

gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen. Das

Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise

kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

2

3 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch
ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlag­ und Kurzschlussgefahr!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine
und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen
schädigen können!

• Bitte installieren Sie das Produkt und die daran befestigten Geräte so, dass keine
Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt
werden können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran
schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von
Kleinteilen und Dämmmaterial.

• Wir empfehlen die Montage nur von qualizierten Technikern ausführen zu lassen.

• Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus, bzw. Stellen,
die mit Wasser in Berührung kommen können. Stellen Sie keine Gegenstände auf das

Gerät.

• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an
Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen
es Erschütterungen oder Schwingungen ausgesetzt ist.

• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie
dazu auch das Kapitel „Gewährleistung und Haftung“

• Verwenden Sie keine beschädigten Teile.

• Stecken Sie alle Kabel langsam und vorsichtig in die jeweiligen Geräte.

• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und
treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht
durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren
Händ ler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“

beschrieben.

• Beachten Sie das Kapitel „technische Daten“.

• Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer
Gebrauch“.

4 Lieferumfang:

- 1 x AVS 46 oder 47

- 1 x Bedienungsanleitung

3

Bedienungsanleitung

5 Bedienung:

5.1 Einleitung:

Der HDMITM Umschalter kann mit der SELECT Taste oder der automatisch-intelligenten Um­schalt funktion bedient werden. Die HD-Signale der angeschlossenen Quellgeräte überträgt
der Umschalter zu einem Ausgabegerät. Eine rote Power-LED zeigt die Funktionsbereit-

schaft an.

5.2 Anschluss:

- Der Ausgabe geräteeingang wird mit dem Ausgangsstecker des Umschalters verbunden.

- Die Quellgeräteausgänge werden mit den INPUTS des Umschalters verbunden.

1. Verbinden Sie die Quellgeräte und das Ausgabegerät wie in den Abbildungen
beschrieben.

2. Drücken Sie die SELECT Taste um den gewünschten Kanal auszuwählen.

AVS 46:

AVS 47:

5.3 Intelligente Umschaltfunktion:

1. Wenn ein Quellgerät an den Umschalter angeschlossen wird oder ein angeschlosse-
nes Gerät eingeschaltet wird, wechselt der Umschalter automatisch auf diesen Kanal
und wählt damit das neue Quellgerät aus. Der gewählte Kanal wird durch die zugehörige
Kontroll-LED angezeigt.

2. Wird ein Quellgerät abgesteckt oder ausgeschaltet, wechselt der Umschalter automa-
tisch zum nächsten Quellgerät in Kanalreihenfolge 1-2-(3).

HINWEIS:

4

Wenn das Quellgerät nach dem Ausschalten im Standby-Modus ist, kann der
Umschal ter diese Funktion nicht durchführen. Schalten Sie deswegen das
Quellgerät ganz aus oder trennen Sie das Quellgerät vom Netz.

5.4 Manuelle Umschaltfunktion:

Der Umschalter kann auch manuell mit der SELECT Taste auf den gewünschten Kanal
eingestellt werden. Die Kanäle wechseln in der Reihenfolge 1,2,(3). Der ausgewählte Kanal
wird durch die zugehörige Kontroll-LED angezeigt.

6 Pege, Wartung, Lagerung und Transport:

ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr!

• Das Produkt ist wartungsfrei.

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem

leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführenden

Leitungen Ihres Gerätes!

• Achten Sie bei der Kabelverlegung darauf, dass keine Stolpergefahr entsteht.

• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass
werden können, auch bei Pege, Wartung, Lagerung und Transport.

• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

7 Problembehebung:

Problem Maßnahme

Kein Bild - Stellen Sie sicher, dass die Verbindung von Quellgerät zum

Umschalter und zum TV über HDMITM-Kabel sicher hergestellt

ist.

- Prüfen Sie, ob alle Geräte eingeschaltet und mit dem Netz­ stecker verbunden sind.

- Prüfen Sie alle Verbinder und Kabel auf Beschädigungen.

Bild ohne Ton - Achten Sie auf eine schlüssige Kabelverbindung.

Die Auösung
erreicht nicht 1080p

- Prüfen Sie, ob Ihre Kabel nur Bilder übertragen wie DVI z.B. –
Auch bei Verwendung eines DVI zu HDMI

dann nur Bilder übertragen.

- Stellen Sie sicher, dass die Quellgeräte (wie HD DVD-Player)
und Ausgabegeräte (wie TVs/Bildschirme) 1080p voll unterstüt-
zen.

- Prüfen Sie zusätzlich, ob Ihre HDMI
übertragen können.

TM

-Adapters werden

TM

-Kabel 1080p-Videosignale

5

Bedienungsanleitung

8 Technische Daten:

Modell AVS 46 AVS 47

Eingangssignal DDC 5 V DC (TTL) 5 V DC (TTL)

Temperatur bereich 0°C - 70°C 0°C - 70°C

Leistungsaufnahme 5 W 5 W

Eingänge

Ausgänge

Gewicht in g 80 g 95 g

Maße in mm 60 x 16 x 640 81 x 16 x 600

Taktfrequenz bis zu 250 MHz bis zu 250 M Hz

Auösung/Far btiefe bis zu 10 80p Full H D/12-Bit bis zu 1080p Full HD/12-Bit

Gehäuse Kunststoff Kunststoff

Buchsen

max. Kabellänge 10,0m ohne Verstärkung 10,0m ohne Verstärkung

unterstützte Formate HD Dolby

HDMI

TM

2 x HDMI

TM

1 x HDMI

19 PIN HDMI

®

, True HD, HD Dolby®, True HD,

HDCP 2.0 Kopierschutz HDCP 2.0 Kopierschutz

TM

Standard High Speed HDMI

-Buchsen 3 x HDMITM-Buchsen

-Stecker 1 x HDMITM-Stecker

TM

vergoldet 19 PIN HDMITM vergoldet

TM

High Speed HDMI

TM

9 Gewährleistung und Haftung:

• Der Hersteller gewährt 2 Jahre Garantie auf ein neues Gerät.

• Da der Hersteller keinen Einuss auf örtliche Gegebenheiten und die Installation des
Produktes hat, deckt die Garantie nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich
bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr,
wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr,
dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße
Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind,
entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und
seines Zubehörs.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler behält sich der Hersteller vor.

• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun­ gen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige
Ankündigung zu vollziehen.

6

10 Allgemeine Hinweise:

• HDMI, das HDMI Logo und High-Denition-Multimedia-Interface sind registrierte
Marken oder Handelsmarken der HDMI Licencing LLC.

• Die AVS 46/47 beinhaltet HDMITM Technologie.

• Alle Markennamen und Handelsmarken sind das Eigentum ihrer jeweiligen Inhaber.

• PS3 ist ein Markenzeichen von Sony Computer Entertainment Inc.

11 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach
dem ElektroG verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die

Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung
weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie
einen wichtigen Beitrag zum Schutz unserer Umwelt.

12 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG vorgeschriebenen
Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay®, eine regis­ trierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden

Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese
können online auf www.wentronic.com angefragt werden. Alle Handelsmarken und
registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

7

Manual

AVS 46 HDMITM SWITCHER 2IN/1OUT

Model: 60818

AVS 47 HDMITM SWITCHER 2IN/1OUT

Model: 60819

ATTENTION! Please read the user manualcompletely and carefully. It is part of the
product and includes important information for proper installation and use. Keep
this guide to have it available, when there are uncertainties, or the product will be
passed on.

Contents: Page:

1 Description and Function 8

2 Intended Use 8
3 Notes on Safety 9
4 Parts Package 9

5 Operating 10

5.1 Introduction 10

5.2 Connecting 10

5.3 Intelligent switching function 10

5.4 Manual switching function 11

6 Care, Maintenance, Storage, and Transport 11
7 Troubleshooting 11
8 Specications 12
9 Warranty and Liability 12

10 General Note 12

11 Note on Waste Disposal 13
12 CE Declaration 13

1 Description and Function:

Enlarge your Home Entertainment System with the AVS 46/47 HDMITM switcher. The
AVS switchers enable you to connect 2 or 3 source devices to one LCD/Plasma
TV, screen or video projector, depending on your model.

Source Devices: sources like Receiver, DVD-Player, Blue Ray-Player, PCs, etc.
Output Devices: drains like monitors, video projectors, TVs, etc.

2 Intended Use:

Your switcher is provided for audio-/video use only. It is not allowed to use
the device in other ways than described in chapter “Description and

Function”. Use this device only in dry interior rooms. The symbol with the
house reminds you of that. If you do not attend to these regulations and notes on safety,
it might causes fatal accidents, injuries and damages to persons and property.

8

3 Notes on Safety:

ATTENTION! Only skilled electricians may assemble and disassemble the
housing of the product. There is a risk of electric shock and short circuit!

• Your product is not a toy and is not meant for children, because it contains small parts
which can be swallowed and can injure when used inappropriately!

• Please install the system and devices attached to it in a way that persons cannot be
injured, or objects not be damaged for example by dropping or stumbling.

• Please remove the packing materials, because children may cut themselves on them
while playing. Furthermore, there is a risk of swallowing and inhalation of incidentals and

insulating material.

• Avoid places with high temperatures, or humidity, or places which might come into

contact with water.

• Do not install the product close to openings of air conditioners, or at places with an
excessive amount of dust or smoke.

• Do not install the product at places subject to vibration, or oscillation.

• Do not modify and alter the product and any accessories! Make sure you also read the
Chapter “Warranty and Liability”. Do not use any damaged parts.

• Keep enough space around all devices for a good ventlation and free motion and to
avoid damages.

• Plug and unplug all cables slowly and carefully.

• During transport, observe the details listed in the Chapter “Specications”, and imple-
ment measures suitable for transport, e.g. use the original package.

• For questions, defects, mechanical damages, malfunctions, and other functional
problems which cannot be resolved by this guide, please contact your dealer for repair or
replacement, as described in the Chapter “Warranty and Liability”.

• Mind chapter “Specications“.

• Please also observe the terms of use described in the Chapter “Intended Use”.

4 Parts Package:

- 1 pc AVS 46 or 47

- 1 pc manual

9

Manual

5 Operating Elements:

5.1 Introduction:

The HDMITM switcher can be switched by using the SELECT button or by using the
automatic and intelligent switching function. The HD signals of the source devices are to
be transmitted to an output device. Plug in the source devices to the INPUTS 1 and 2 or
1, 2 and 3. A red Power LED shows the product is ready to use.

5.2 Connecting:

- Connect the input of the output device to the output plug of the switcher.

- Connct the outputs of the source devices to the INPUTS of the switcher.

1. Connect the source devices and the output device like described in the pictures.

2. Press the SELECT button to select the preferred channel.

AVS 46:

AVS 47:

10

5.3 Intelligent switching function:

1. When connecting a source device to the switcher or switching on an already connected
source device, the switcher changes to this channel automatically and selects the new
device in that way. The selected channel will be shown by the corresponding LED.

2. When switching off or disconnecting a source device, the switcher automatically
changes to the next connected source device in order 1-2-(3).

In case of switching a source device into stand-by mode, the switcher is not able

NOTE:

to use the intelligent switching function. That‘s why switch off the source device
completely or disconnect it from mains.

5.4 Manual switching function:

Also adjust the switcher manually by using the SELECT button for selecting the preferred
channel. The channels change in order of 1,2,(3). The selected channel is signalized by the
corresponding LED.

6 Care, Maintenance, Storage, and Transport:

ATTENTION! There is a risk of electric shock and short circuit!

• The product is maintenance free.

• Use a dry linen cloth to clean your product, or use a slightly moist cloth for heavy stains.
Look out for live cables of your device during cleaning!

• Attend avoiding risks of stumbling by installing the cables.

• Avoid places with high temperatures, humidity, or places which can become wet, also
during care, maintenance, storage, and transport.

• Follow the safety symbols on the packing during transport.

7 Troubleshooting:

Problem Action

No picture - Make sure, all connections to source devices and output device

are properly plugged in by HDMITM cables.

- Check if all devices are connected with a power cable and if they

are switched on.

- Check all connections and cables for damages.

Pictures without
tone

Resolution does not
reach 1080p.

- Mind conclusive connections of the cables.

- Check, if the used cable only can transmit pictures like DVI
cables. By using a DVI to HDMI

TM

adaptor only pictures are

transmitted, too.

- Make sure that the source devices (e.g. DVD Player) and output
device (e.g. a TV) support a resolution of 1080p.

- Also check your HDMI cables, supporting 1080p.

11

Manual

8 Specications:

Model AVS 46 AVS 47

Input signal DDC 5 V DC (TTL) 5 V DC (TTL)

Temperature range 0°C - 70°C 0°C - 70°C

Power consumption 5 W 5 W

Inputs

Outputs

Weight in g 80 95

Measurements in mm 60 x 16 x 640 81 x 16 x 600

Resolution/color depth up to 1080p, Full HD/12-Bit up to 1080p, Full HD/12-Bit

Pulse frequency up to 250 MHz up to 250 MHz

Housing plastic plastic

Sockets

Max. cable length 10.0m without amplication 10.0m without ampli cation

Suppor ted formats HD Dolby

TM

HDMI

Standard High Speed HDMITM High Speed HDMI

2 pcs. HD MI

1 pc. HDM I

19 PIN HDMI

HDCP 2.0 copy protection HDCP 2.0 copy protection

TM

sockets 3 pcs. HDMITM sockets

TM

socket 1 pc. HDMITM socket

TM

gold plated 19 PIN HDMITM gold plated

®

, True HD, HD Dolby®, True HD,

9 Warranty and Liability:

TM

12

• The producer grants a 2 years guarantee to a new device.

• As the manufacturer has no inuence on installation, warranty of the product only
applies to the product.

• If any fault or damage is detected on your device, please contact your dealer and provide
your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the manufacturer. You make the work
of our technicians considerably easier, when you describe possible faults in detail – only
then you can be assured that faults occurring only rarely will be found and repaired with
certainty!

• If your dealer cannot be contacted, you can also contact us directly.

• The manufacturer is not liable for damages to persons or property caused by improper
installation or operation not described in this guide. This includes, among others, any
alteration and modication of the product and its accessories.

• Any use other than described in this user‘s guide is not permitted, and causes loss of
warranty, loss of guarantee, and non-liability.

• We reserve our right for misprints and changes of the device, packing, or user‘s guide.

10 General Notes:

• HDMI, the HDMI Logo and High-Denition-Multimedia-Interface are registered brands or
trademarks of the HDMI Licencing LLC.

• All Brands and trademarks are the property of their respective owners.

• The AVS 46/47 includes HDMITM technology.

• PS3 is a brand label of Sony Computer Entertainment Inc.

11 Note on Waste Disposal:

In according to the European WEEE directive, electrical and electronic equipment
must not be disposed with consumers waste. The consumer is committed by law
to reposit electrical and electronic devices to public collecting points or to the
dealer at the end of the devices lifetime for free. Particulars are regulated in

national right. The symbol on the product, in the manual or at the packaging
alludes to these terms. With this kind of application of used devices you achieve an
important share to environmental protection.

12 CE-Declaration:

This device corresponds to EU directives 2004/108/EG: With the CE sign the

Goobay® , a registered trademark of the Wentronic GmbH ensures, that the

product is conformed to the basic standards and directives. These standards
can be requested online on www.wentronic.com. The mentioned directives

replace all former national permissions in the European Union. All trademarks and registe­red brands are the property of their respective owners.

13

Manual

14

15

Revision Date 2011-02-03

Version 2

®

is a registered

Goobay

trademark of Wentronic GmbH

in Germany and/or other countries.

Wentronic GmbH

Pillmannstraße 12

38112 Braunschweig, Germany

Designed and Developed in Germany.

Assembled in China
