CZUJNIKI RUCHU NA PODCZERWIEŃ IP20

UWAGA! Przeczytaj uważnie całą instrukcję obsługi. Jest ona częścią produktu i zawiera

ważne wskazówki dotyczące prawidłowego montażu i użytkowania. Niniejszą instrukcje należy zachować aby móc z niej skorzystać w przyszłości. W przypadku przekazywania produktu należy to zrobić wraz z niniejszą instrukcją.

1. Instrukcje dotyczące bezpieczeństwa

2. Opis i działanie

3. Przeznaczenie

4. Zakres dostawy

5. Instalacja i eksploatacja

6. Konserwacja, przechowywanie i transport

7. Rozwiązywanie problemów

8. Specyfikacja

9. Gwarancja i odpowiedzialność

10. Postępowanie z odpadami

11. Deklaracja CE

1. Instrukcje dotyczące bezpieczeństwa

UWAGA! Tylko wykwalifikowani elektrycy mogą montować i demontować obudowy urządzenia.

ZAGROŻENIE! Zagrożenie życia wskutek porażenia prądem!

Unikać kontaktu z urządzeniem znajdującym się pod napięciem!

Wyłącz zasilanie wszystkich obwodów przed rozpoczęciem pracy z produktem!

UWAGA! Niebezpieczeństwo zwarcia!

Nigdy nie łącz styków!

Nie wkładać żadnych przedmiotów do otworów wentylacyjnych i portów!

UWAGA! Niebezpieczeństwo zranienia przez spadające części lub uderzenia!

Należy zadbać o prawidłowy montaż produktu!

Produkt należy zainstalować na odpowiedniej wysokości!

 Ten produkt nie jest zabawką i nie jest przeznaczony dla dzieci, ponieważ zawiera

małe elementy, które mogą zostać połknięte lub w inny sposób przyczynić się do uszkodzenia ciała!

Strona 3 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

 Nie należy użytkować produktu w przypadku, gdy uszkodzona jest jakakolwiek jego

część.

 Opakowanie nie jest zabawką i należy je w bezpieczny sposób usunąć lub

przechowywać poza zasięgiem dzieci, które podczas zabawy mogłyby połknąć lub wchłonąć elementy opakowania lub doznać innych obrażeń.

 Należy zainstalować i przechowywać produkt i jego akcesoria w sposób, który nie

narusza praw innych osób oraz nie stanowi zagrożenia związanego z uszkodzeniem mienia i zdrowia.

 Należy chronić urządzenie przed działaniem skrajnych temperatur, wilgoci,

bezpośredniego promieniowania słonecznego, drgań i obciążeń mechanicznych.

 Nie należy modyfikować lub zmieniać produktu ani jego akcesoriów! Zapis na ten

temat znajduje się również w rozdziale "Gwarancja i odpowiedzialność".

 Podczas transportu produktu należy zachować odpowiednie warunki minimalizujące

ryzyko uszkodzenia produktu np. poprzez wykorzystanie oryginalnego opakowania.

 W przypadku zauważenia jakichkolwiek wad, uszkodzeń mechanicznych, zakłóceń lub

innych uszkodzeń lub nieprawidłowości, których rozwiązanie nie zostało podane w odpowiednim rozdziale niniejszej instrukcji, należy niezwłocznie wycofać urządzenie z użytkowania i skontaktować się ze sprzedawcą w sprawie ewentualnej wymiany lub naprawy produktu, tak jak zostało to opisane w rozdziale "Gwarancja i odpowiedzialność".

 Uszkodzone urządzenie nie może być oddany do użytku, musi być zabezpieczone

przed dalszym użyciem. Naprawa urządzenia, montaż i demontaż obudowy jest dozwolone wyłącznie przez wykwalifikowanych specjalistów. Naprawa urządzenie samodzielnie, przez osobę bez wymaganych uprawnień, powoduje utratę gwarancji, stwarza również niebezpieczeństwo porażenia prądem lub spowodowaniem zwarcia.

 Czujniki ruchu nie nadają się do wykorzystania jako elementy składowe systemu

alarmowego. Mogą one wywoływać fałszywe alarmy jeśli miejsce instalacji zostało wybrane niewłaściwie.

2. Opis i działanie

Produkt – czujnik ruchu na podczerwień do zastosowania w pomieszczeniach – został

przeznaczony do zastosowania wewnątrz pomieszczeń i do takich warunków została

przygotowana izolacja jego obudowy. Produkt reaguje na promieniowanie cieplne (promieniowanie podczerwone) poruszających się obiektów, które dostają się do obszaru wykrywania czujnika – ludzi i zwierząt. Czujnik musi "widzieć" obszar, który ma być

monitorowany. Promieniowanie cieplne rozchodzi się w linii prostej, ale jest zatrzymywane przez szkło lub inne ciała stałe.

Wejście do obszaru wykrywania czujnika włącza określony proces (np. włącza oświetlenie) na określony czas (który może być regulowany indywidualnie), a następnie automatycznie go wyłącza. Wbudowana fotokomórka uniemożliwia pracę czujnika ruchu podczas gdy na urządzenie padają promienie słoneczne. Ponadto poziom jasności otoczenia może być

ustawiany przy pomocy regulatora.

Strona 4 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Strona 5 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

3. Przeznaczenie

Produkt ten przeznaczony jest do użytku domowego, zgodnie z tym, co zostało przekazane w rozdziale 2. Zabrania sie wykorzystywać produkt w innym celu. Produkt należy użytkować tylko w suchych pomieszczeniach. Niestosowanie sie do przepisów i wskazówek dotyczących bezpieczeństwa może spowodować śmiertelne wypadki, urazy i uszkodzenia osób oraz

mienia.

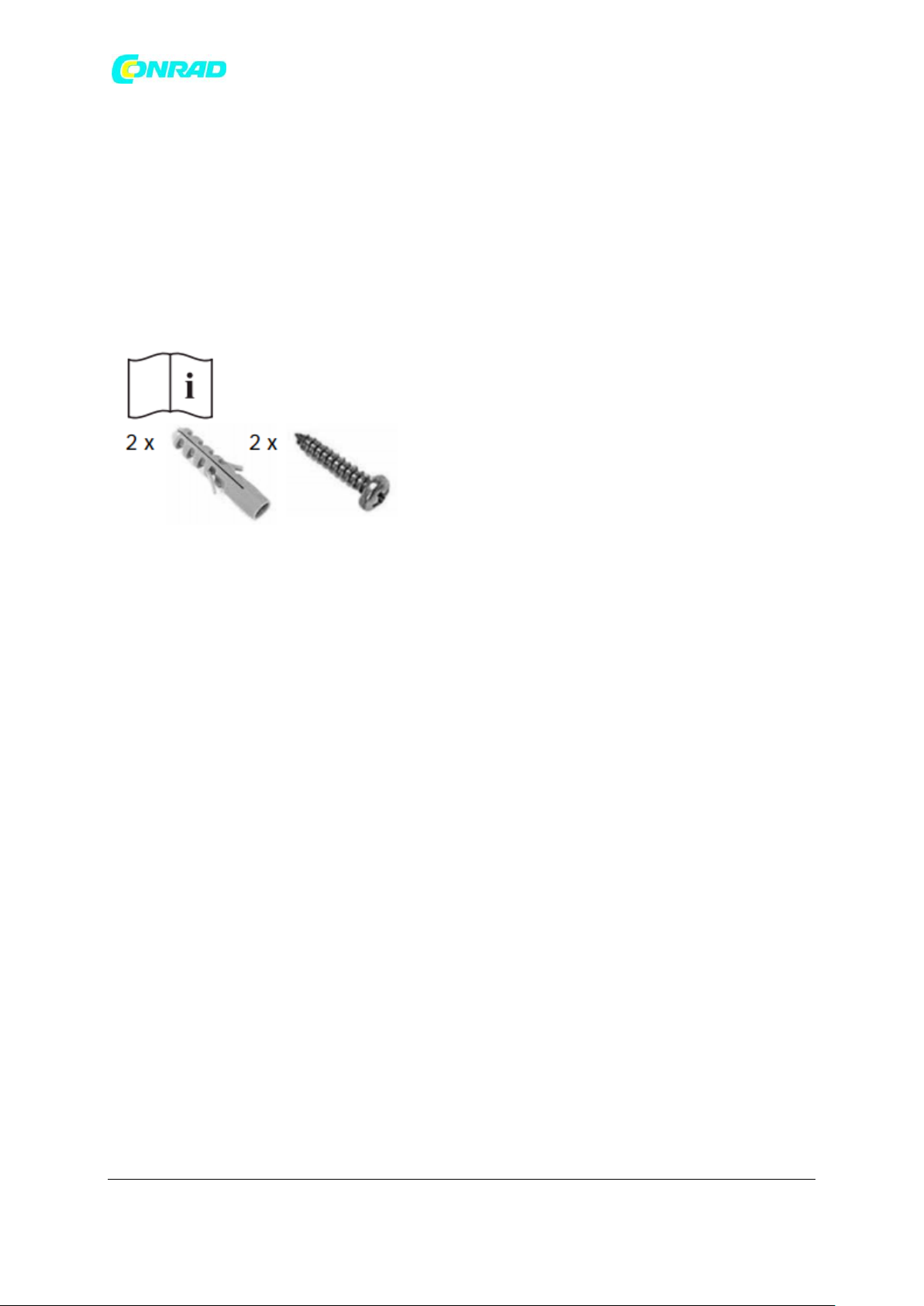

4. Zakres dostawy

Czujnik ruchu na podczerwień

Instrukcja obsługi

Materiały instalacyjne

5. Instalacja i eksploatacja

Instalacja

ZAGROŻENIE! Zagrożenie życia wskutek porażenia prądem!

Unikać kontaktu z urządzeniem znajdującym się pod napięciem!

Wyłącz zasilanie wszystkich obwodów przed rozpoczęciem pracy z produktem!

UWAGA! Niebezpieczeństwo zwarcia!

Nigdy nie łącz styków!

Nie wkładać żadnych przedmiotów do otworów wentylacyjnych i portów!

1. Wyłącz zasilanie.

2. Sprawdź testerem napięcia, aby mieć pewność, że zasilanie rzeczywiście zostało wyłączone. W razie wątpliwości skontaktuj się z wykwalifikowanym elektrykiem.

Strona 6 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

3. Sprawdź zawartość opakowania.

4. Sprawdź czy wszystkie elementy pasują do siebie.

5. Zdejmij pokrywkę.

96006: obudowa kompletna brak pokrywki.

Wybierz miejsce, z dala od oświetlenia ulicznego, roślin lub

układów wentylacyjnych. Należy unikać miejsc bezpośrednio nasłonecznionych, np. blisko

okien.

6. Założyć pokrywkę na ścianie lub suficie w wysokości, o której mowa w specyfikacji - z materiałami instalacyjnymi. Należy zwrócić uwagę na długość kabla i jego umiejscowienie. Ma to wpływ na wybór zakresu obszaru wykrywania i jego maksymalnego dystansu.

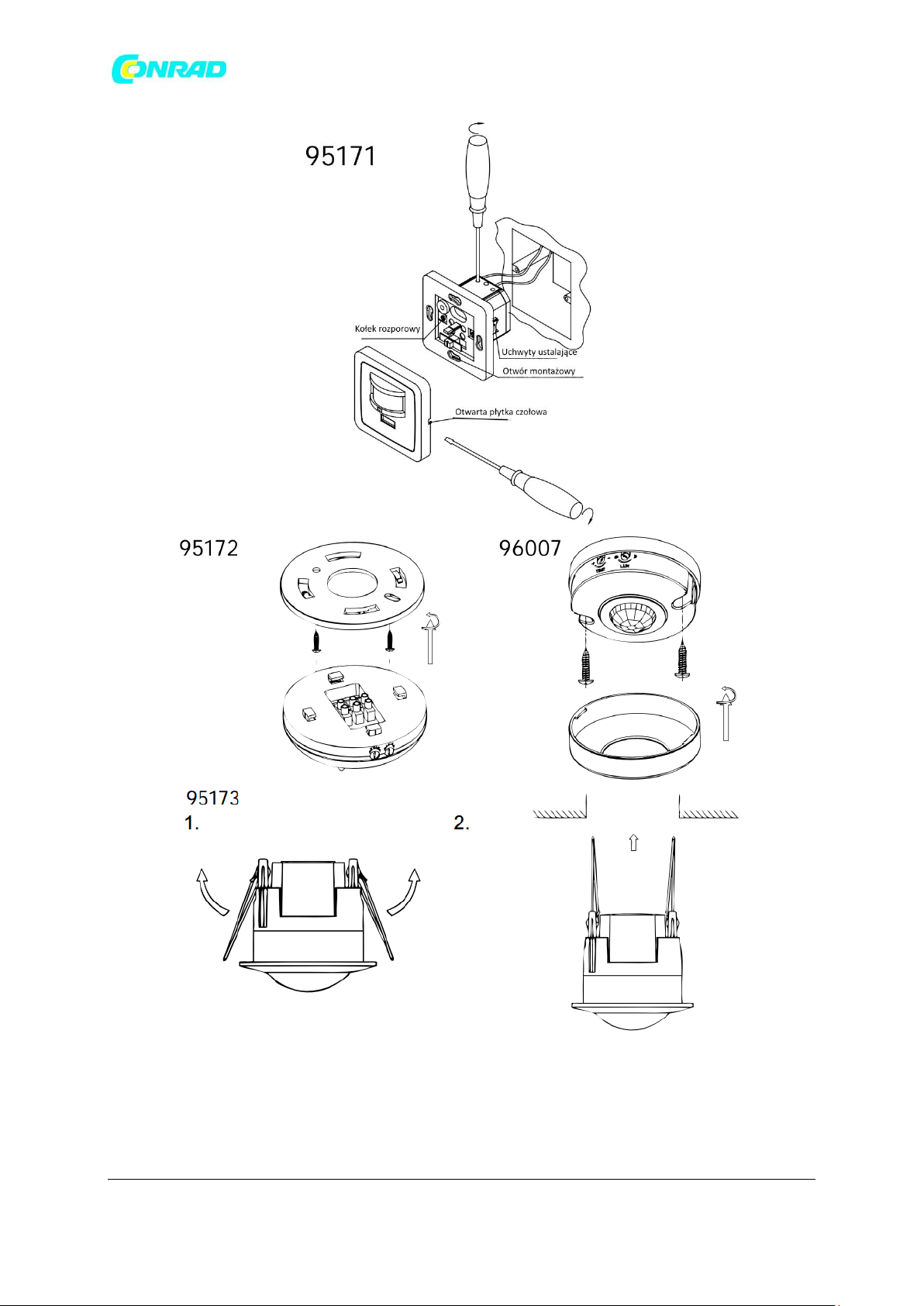

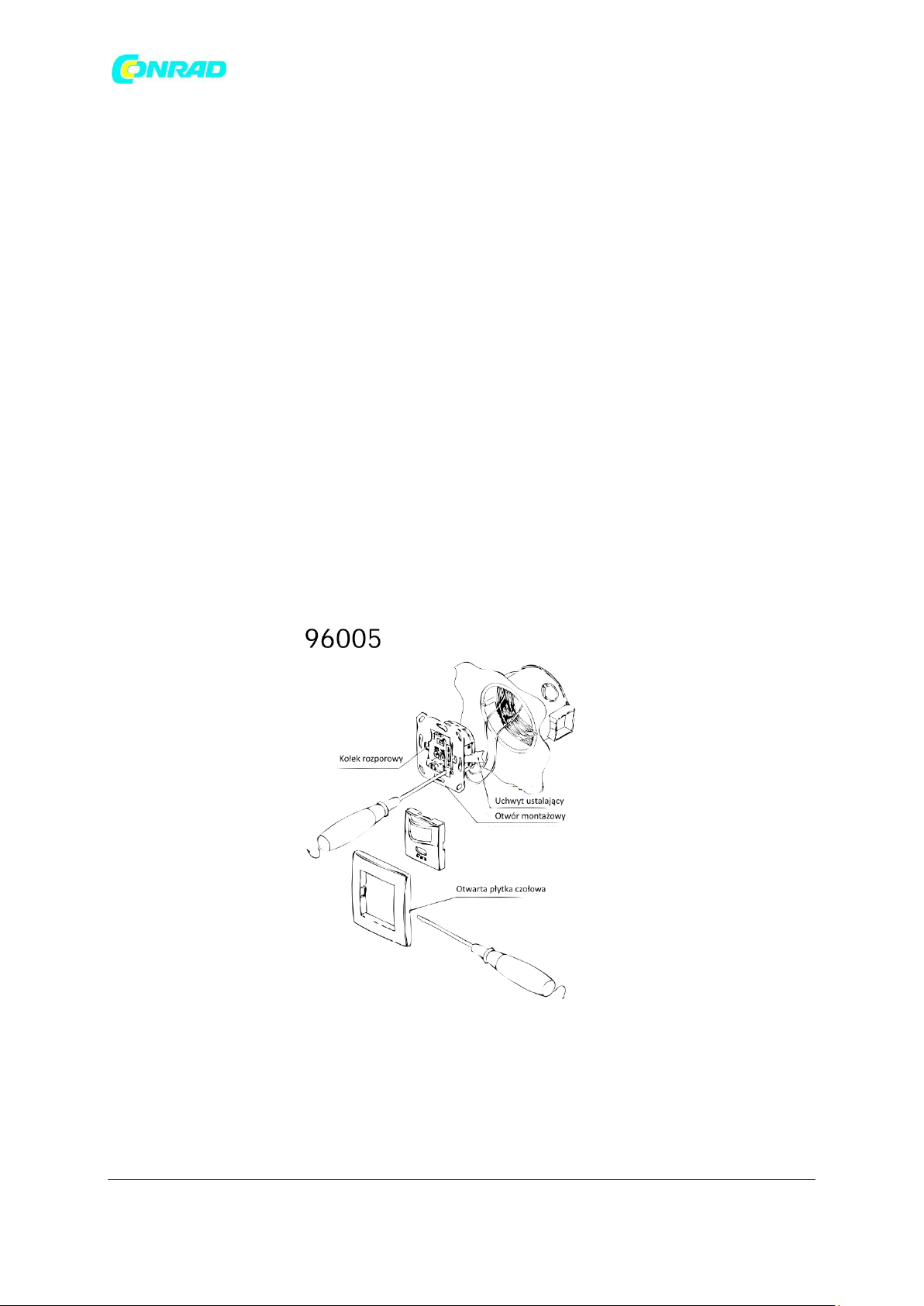

7. Zainstaluj czujnik ruchu, jak pokazano na rysunku:

Instalacja

Strona 7 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Zakres dostawy obejmuje materiały instalacyjne przeznaczone do ścian i sufitów betonowych. Ściany i sufity wykonane z innych materiałów wymagają innych materiałów

instalacyjnych.

Strona 8 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

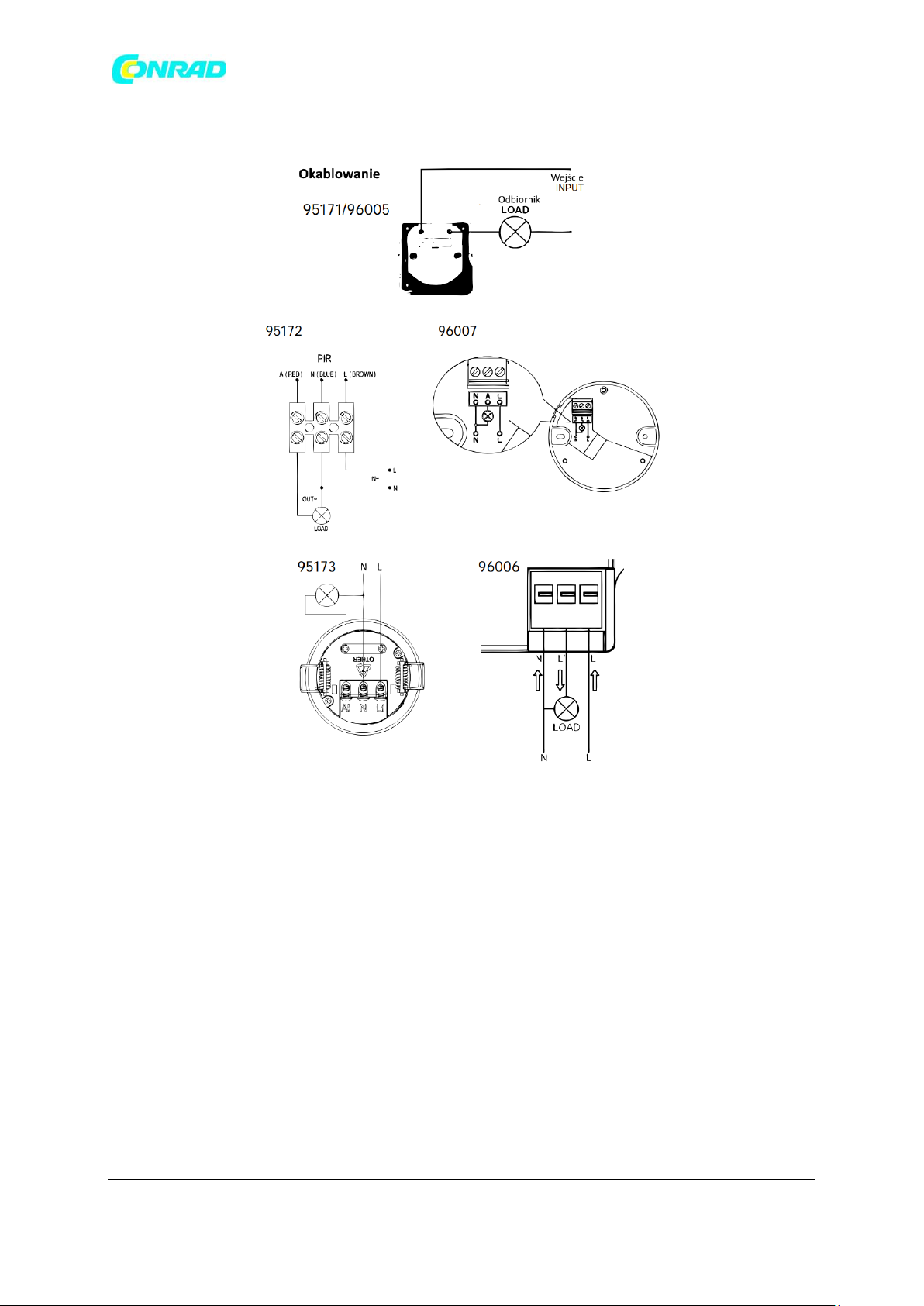

LOAD – Odbiornik

Uwaga: L faza

N przewód neutralny (zero)

A odbiornik (lampa)

8. Podłącz terminal za pomocą dostarczonych uchwytów.

9. Podłączyć czujnik ruchu oraz załóż pokrywkę i zamknij połączenie.

10. Włącz zasilanie.

Strona 9 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Eksploatacja

W zależności od konstrukcji czujnika ruchu, dostępne są tylko niektóre z następujących opcji:

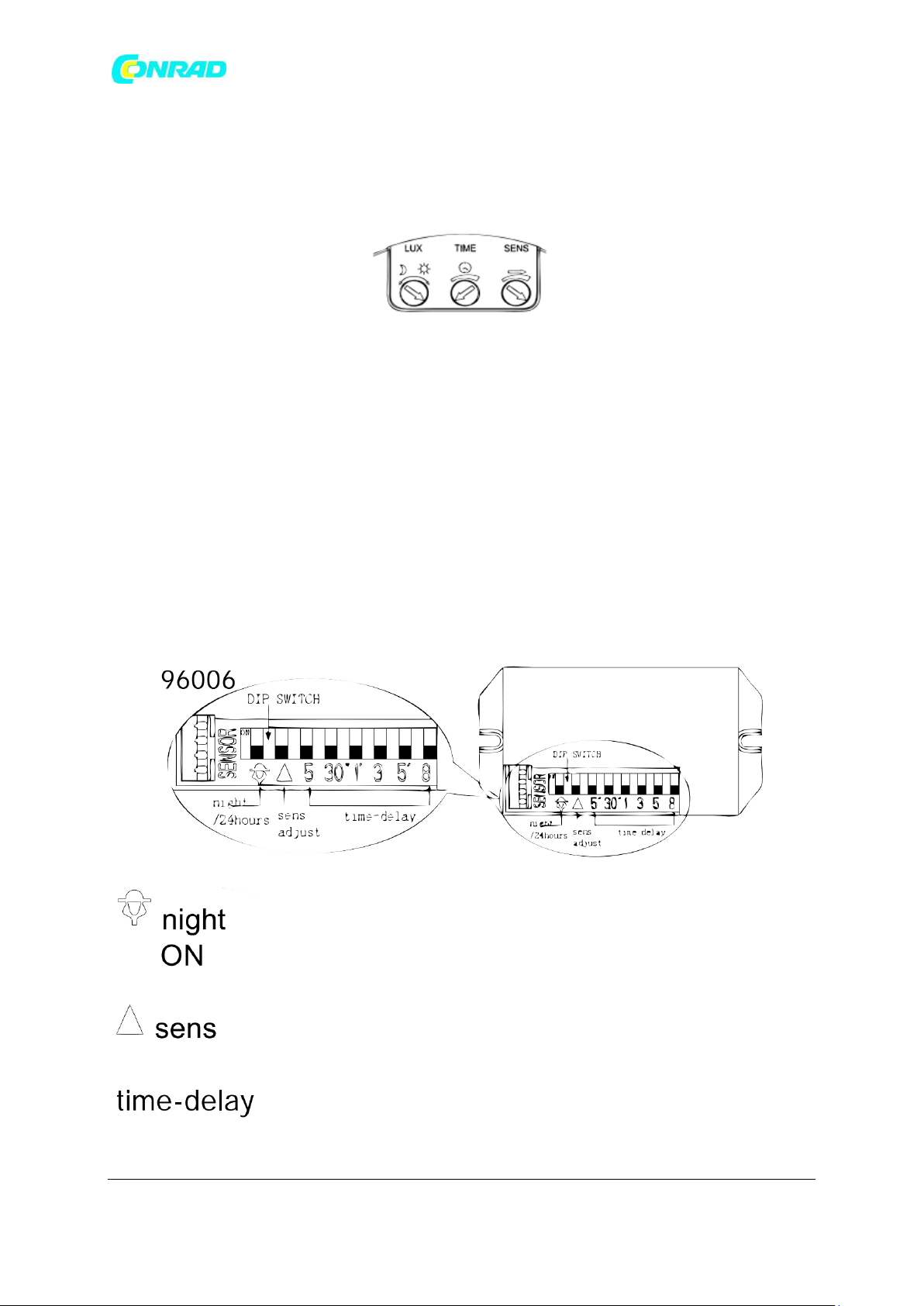

SLIDE SWITCH (Przełącznik suwakowy): Wybierz pomiędzy. ON (Włącz): czujnik ruchu działa bez regulacji odległości (PIR). OFF (Wyłącz): Wszystkie funkcje są wyłączone. PIR: Regulacja zakresu odległości jest aktywna. PIR + MIC: Regulacja odległości i mikrofon są włączone dodatkowo. TIME: Regulacja czasu oświetlenia. (10 s ~ 7 min). LUX: Regulacja czułości na natężenie światła (3-2000 Lx).

SENS: Regulacja zakresu detekcji (4-9 m). MIC: Regulacja czułości mikrofonu (30-90 dB).

Czujnik ruchu działa w dzień i w nocy. Do użytku dziennego, należy ustawić LUX w pozycji maksimum (w stronę ikony przedstawiającej słońce), w celu zapewnienia poprawnej pracy.

Czujnik ruchu działa tylko w nocy.

Czujnik ruchu działa w dzień i w nocy.

Regulacja czułości czujnika ruchu.

Ustawienie czasu świecenia po włączeniu między 5 / 30s lub 1/3/5/8

min.

Strona 10 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Problem

Rozwiązanie

Urządzenie nie działa

 Sprawdź czy wszystkie kable są

połączone prawidłowo

 Sprawdź działanie lampy i włącz

bezpiecznik sieciowy po zakończeniu

instalacji.

 Sprawdź ustawienia

6. Konserwacja, przechowywanie i transport

ZAGROŻENIE! Zagrożenie życia wskutek porażenia prądem!

Unikać kontaktu z urządzeniem znajdującym się pod napięciem!

Wyłącz zasilanie wszystkich obwodów przed rozpoczęciem pracy z produktem!

UWAGA! Niebezpieczeństwo zwarcia!

Nigdy nie łącz styków!

Nie wkładać żadnych przedmiotów do otworów wentylacyjnych i portów!

 Urządzenie jest bezobsługowe.  Wyłączyć zasilanie i odłączyć urządzenie od sieci elektrycznej!

 Produkt należy czyścić za pomocą suchej i czystej ściereczki. Podczas czyszczenia

należy zachować ostrożność, aby nie porysować urządzenia. Do szczególnie uciążliwych plam można użyć lekko wilgotnej ściereczki. Należy zachować szczególną ostrożność z uwagi na kable które mogą znajdować się pod napięciem! Nie należy stosować żadnych środków myjących. Może to spowodować uszkodzenie powierzchni materiałów. Należy unikać dostania się jakichkolwiek płynów do wnętrza urządzenia.

 Należy unikać miejsc o wysokiej temperaturze, wilgotności lub miejsc, które mogą

zostać zalane, także podczas konserwacji, pielęgnacji, przechowywania i transportu.

 Produkt należy trzymać z dala od dzieci i przechowywać w miejscach suchych i

zabezpieczonych przed pyłem!

 Zachować oryginalne opakowanie do transportu, w celu uniknięcia ewentualnych

uszkodzeń.

7. Rozwiązywanie problemów

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 11 z 14

www.conrad.pl

Czułość nie jest wystarczająca

 Usuń przedmioty z obszaru detekcji.  Temperatura > 40 °C może

powodować nieprawidłowe działanie urządzenia.

 Sprawdź czy urządzenie zostało

zainstalowane na odpowiedniej wysokości.

 Wyreguluj czułość.

Czas świecenia nie jest wystarczający

 Wyreguluj czas oświetlenia.

Inne pytania

 Skonsultuj się ze sprzedawcą.

Model

95171

95172

95173

Napięcie wejściowe

220-240 V AC / 50 Hz

Jasność otoczenia

3-2000 Lx

Czas pracy

min. 10+/-3 s

max. 7+/-2 min

Stopień ochrony IP

IP20

Maksymalna moc

500 W

1200 W (żarówki tradycyjne)

300 W (żarówki energooszczędne)

Minimalne obciążenie

40 W

1 W

Zasięg detekcji

4-9 m

max. 6 m (<24°C)

Kąt detekcji

160°

360°

Temperatura eksploatacji

-20 ~ +40°C

Wilgotność względna

<93% RH

Zużycie energii

(podczas pracy / w trybie stand-by)

0.82W

0.65W / 0.75W

0.51W / 0.52W

Czas reakcji

0.6~1.5 m/s

Wymiary

85 x 85 x 60 mm

125 x 125 x 65 mm

100 x 85 x 80 mm

Waga

142 g

212 g

146 g

Bezpiecznik

F2.5A/250 V

-

Wysokość montażu

1 - 1.8 m

2.2 - 4 m

8. Specyfikacja

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 12 z 14

www.conrad.pl

Model

96005

96007

96006

Napięcie wejściowe

220-240 V AC / 50 Hz

Jasność otoczenia

3-2000 Lx

10-2000Lx

Czas pracy

min. 10+/-3 s

maks. 7+/-2 min

5/30 s, 1/3/5/8 min.

Stopień ochrony IP

IP20

-

Maksymalna moc

500 W (żarówki

tradycyjne)

100 W (żarówki

energooszczędne)

1200 W (żarówki

tradycyjne)

300 W (żarówki

energooszczędne)

800 W (żarówki

tradycyjne)

200 W (żarówki

energooszczędne)

Minimalne obciążenie

1 W

Zasięg detekcji

maks. 9 m

maks. 6 m (<24°C)

Kąt detekcji

160°

360°

Temperatura eksploatacji

-20 ~ +40°C

Wilgotność względna

<93% RH

Zużycie energii

(podczas pracy / w trybie stand-by)

0,1W

0.72W / 0.74W

0.71W / 0.74W

Czas reakcji

0.6~1.5 m/s

Wymiary

85 x 85 x 60 mm

125 x 125 x 65 mm

100 x 85 x 80 mm

Waga

142 g

212 g

146 g

Bezpiecznik

-

Wysokość montażu

1 - 1.8 m

2.2 - 4 m

1.8 - 2.5 m

9. Gwarancja i odpowiedzialność

 Producent udziela 2 lat gwarancji na nowe urządzenie.  Producent nie odpowiada za montaż, gwarancja odnosi się tylko do samego

 W przypadku wykrycia w urządzeniu jakiejkolwiek usterki lub uszkodzenia, należy

 Sprzedawca naprawi urządzenie na miejscu lub odeśle je do producenta.

produktu.

skontaktować się ze sprzedawcą i przedstawić paragon lub fakturę jako dowód zakupu, jeśli jest to konieczne.

Strona 13 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

http://www.conrad.pl

 Szczegółowe opisanie wszystkich nieprawidłowości i błędów znacznie ułatwi naprawę

urządzenia, oraz zwiększy prawdopodobieństwo, że nawet rzadko pojawiające się usterki zostaną naprawione!

 Producent nie ponosi odpowiedzialności za szkody wyrządzone osobom lub mieniu

powstałe wskutek niewłaściwego montażu, eksploatacji i konserwacji, nie opisane w

niniejszej instrukcji.

 Nie wolno zmieniać ani modyfikować produktu ani jego akcesoriów.  Jakiekolwiek użycie inne niż opisane w niniejszej instrukcji jest zabronione i powoduje

utratę gwarancji oraz jest jednoznaczne z brakiem odpowiedzialności producenta.

 Producent zastrzega sobie prawo do błędów w druku oraz zmiany urządzenia,

pakowania lub zmian w instrukcji obsługi.

10. Postępowanie z odpadami

Zgodnie z europejską dyrektywą WEEE, sprzętu elektrycznego i elektronicznego nie wolno wyrzucać do odpadów komunalnych. Odpady elektroniczne muszą być przetwarzane lub odpowiednio składowane. Inaczej mogą być przyczyną skażenia środowiska naturalnego.

Zuzyty sprzęt elektryczny i elektroniczny należy zwrócić do producenta, sprzedawcy lub odpowiedniego punktu odbioru odpadów elektrycznych. Szczegóły są uregulowane prawem krajowym. Symbol na produkcie, w instrukcji obsłudgi oraz na opakowaniu odnosi się do tych warunków. Tego rodzaju działanie związane z postęopowaniem z odpadami elektrycznymi i elektronicznymi pozwala znacznie ograniczyć ich negatywny wpływ na środowisko naturalne.

WEEE Directive: 2012/19/EC

WEEE No: 82898622

11. Deklaracja CE

Goobay® ze znakiem CE, jest zarejestrowanym znakiem towarowym Wentronic GmbH. Gwarantuje to, że produkt jest zgodny z podstawowymi normami i dyrektywami

europejskimi.

Revision Date 2014-02-25 Version 3.1 Goobay® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web:

www.goobay.de *(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro

Minute aus dem Mobilfunknetz.)

Strona 14 z 14

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl
