NOTICE

Version 02/15

Détecteur de
mouvements infrarouge

Code : 001218539 = Détecteur de mouvements

à encastrer (96005)

001218541 = Détecteur de mouvements

360° IDA Triple (96007)

001218542 = Mini détecteur de

mouvements à encastrer
360° (96006)

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.

Note de l’éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, micro­films ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/02-15/EG

Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1. Consignes de sécurité

Attention ! Le montage ainsi que le démontage du produit ne doivent être effectués que

par un spécialiste qualifié.

Danger ! Danger de mort par électrocution !
Evitez tout contact avec la tension secteur !
Coupez l’ensemble des circuits électriques avant de travailler sur l’appareil.

Attention ! Risque de court-circuit !

Ne court-circuitez pas les contacts ! N’insérez aucun objet dans les fentes d’aération ou

les ports de branchement !

Attention ! Risque de blessure par choc ou chute d’éléments !
Veillez à une fixation solide des éléments !
Fixez l’appareil dans le respect de la hauteur prescrite !

- Cet appareil n’est pas un jouet ! Ne le laissez pas à la portée des enfants : il contient des petits

éléments fragiles qu’ils risqueraient d’avaler ou qui pourraient blesser des personnes en cas
d’utilisation non conforme.

- N’utilisez aucun appareil ou élément endommagé.

- Ne laissez pas traîner les matériaux d’emballage : les enfants risqueraient de se couper en

jouant avec, de s’étouffer en avalant des petites pièces ou de s’asphyxier avec les matériaux de
protection.

- Installez et stockez l’appareil et les accessoires de sorte qu’aucune personne ne puisse être

blessée, ni aucun objet endommagé, par exemple en trébuchant ou suite à une chute de
l’appareil.

- Evitez les contraintes extrêmes, telles que la chaleur et le froid, l’humidité et les rayons directs du

soleil ainsi que les vibrations et charges mécaniques.

- Ne modifiez pas et ne transformez pas l’appareil ou ses accessoires !

- Lors du transport, veuillez respecter les données mentionnées dans la partie "Caractéristiques

techniques" et prendre des mesures adaptées (utiliser l’emballage d’origine, par exemple).

- En cas de questions, défauts, dommages mécaniques, dysfonctionnement ou tout autre

problème ne pouvant être résolu par l’intermédiaire du présent mode d’emploi, veuillez vous
adresser à votre revendeur.

- N’utilisez pas un appareil défectueux : coupez le immédiatement et faites en sorte qu’il ne

puisse pas être réutilisé par inadvertance. L’appareil doit être ouvert et réparé uniquement par
un électricien qualifié, habilité à effectuer les réparations du fait de ses compétences. Toute
intervention sur l’appareil ou utilisation détournée conduit à la perte de la garantie.

- Les détecteurs de mouvements peuvent déclencher de fausses alertes si l’emplacement de

montage n’a pas été convenablement choisi.

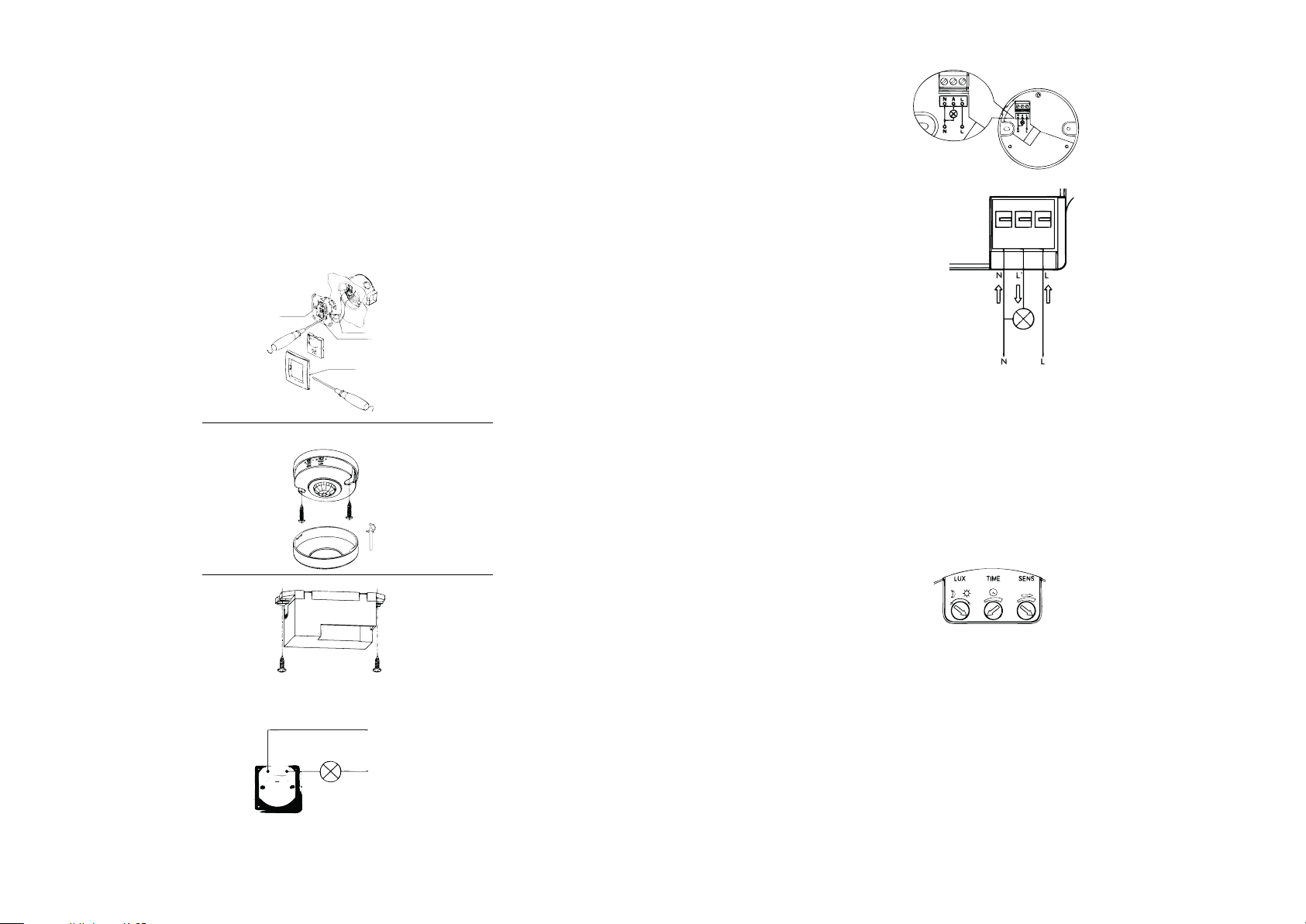

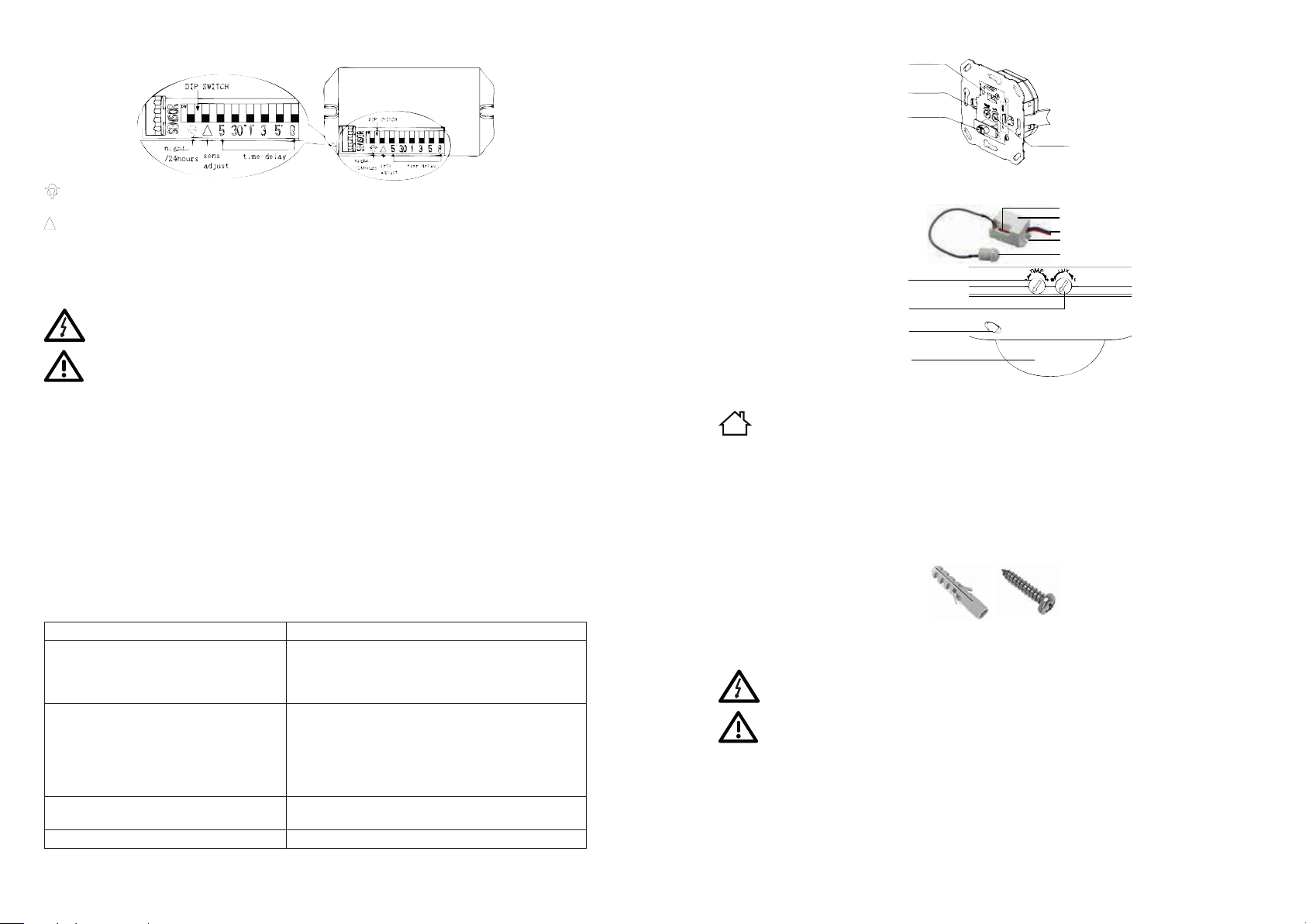

2. Description et fonctionnement

Ce produit est un détecteur de mouvements infrarouge radar pour une utilisation en intérieur. Il
s’agit de matériel d’installation électrotechnique. Il réagit aux radiations thermiques (infrarouges)
provenant d’"objets" en mouvement parvenant dans la zone de détection du capteur, que ce soit
des personnes ou des animaux, par exemple. Le capteur doit être capable d’"observer" la zone
à surveiller. Les radiations thermiques se diffusent selon une ligne droite, mais sont toutefois
freinées par le verre ou d’autres objets inertes, par exemple.
Si un "objet" pénètre dans la zone de détection du capteur, le consommateur électrique raccordé
s’allume, puis s’éteint de nouveau automatiquement au bout d’une certaine durée (réglable).
Une cellule photoélectrique intégrée permet d’empêcher un fonctionnement du détecteur de
mouvements durant la journée. A l’aide d’un régulateur, il est en outre possible de déterminer la
luminosité ambiante sur laquelle le détecteur de mouvements s’allume.

8. Caractéristiques techniques

Modèle 96005 96007 96006

Tension d’entrée 220 à 240 V/AC~50 Hz
Luminosité ambiante 3 à 2000 lx 10 à 2000 lx
Durée de luminosité 10+/-3 s min., 7+/-2 min. max. 5/30 s, 1/3/5/8 min.
Type de protection IP20 ­Puissance max. 500 W (ampoule à

Charge minimale 1 W
Plage de détection 9 m max. 6 m max. (<24°C)
Angle de détection 160° 360°
Conditions ambiantes -20 à +40°C / <93% HR
Hauteur d’installation 1 à 1,8 m 2,2 à 4 m 1,8 à 2,5 m
Fusible ­Puissance consommée en

fonctionnement/veille
Vitesse de réaction 0,6 à 1,5 m/s

incandescence)
100 W (ampoule à
économie d’énergie)

0,1 W 0,72 W/0,74 W 0,71 W/0,74 W

1200 W (ampoule
à incandescence)
300 W (ampoule
à économie
d’énergie)

800 W (ampoule à
incandescence)
200 W (ampoule à
économie d’énergie)

9. Garantie et responsabilité

- Le fabricant garantit l’appareil pendant 2 ans.

- La garantie couvre uniquement l’appareil lui-même, puisque le fabricant n’a aucune influence sur
le lieu de fonctionnement et l’installation de l’appareil.

- Si vous constatez un défaut sur votre appareil, adressez-vous à votre revendeur. Fournissez-lui
la facture comme preuve d’achat. Votre revendeur réparera l’appareil sur place ou le renverra
au fabricant. Décrivez le problème le plus précisément possible afin de faciliter le travail de
nos techniciens. Vous aurez ainsi la certitude que même des dysfonctionnements rares ont été
détectés et corrigés en toute sécurité.

- Le fabricant décline toute responsabilité envers les blessures ou dommages matériels résultant
d’une installation, d’une utilisation ou d’un entretien non conformes.

- Ne modifiez et ne transformez ni le produit, ni ses accessoires.

- Une utilisation de l’appareil pour un usage autre que celui décrit dans cette notice n’est pas
autorisé et provoque l’annulation de la garantie.

- Le fabricant se réserve le droit de procéder à des modifications sur l’appareil, l’emballage et les
documents d’accompagnement, sans avertissement préalable.
