Goobay 93321, 95438 User Manual

Goobay® | Pillmannstraße 12

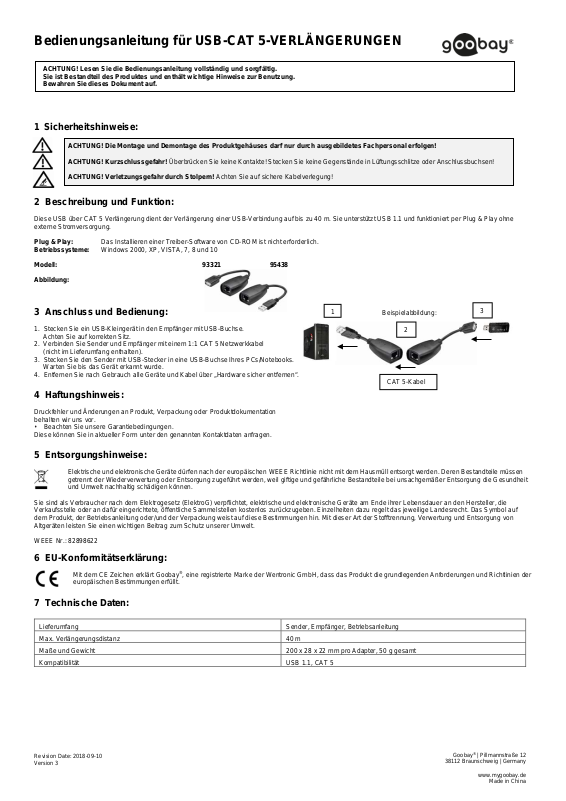

Bedienungsanleitung für USB-CAT 5-VERLÄNGERUNGEN

Lieferumfang

Sender, Empfänger, Betriebsanleitung

Max. Verlängerungsdistanz

40 m

Maße und Gewicht

200 x 28 x 22 mm pro Adapter, 50 g gesamt

Kompatibilität

USB 1.1, CAT 5

2

3

CAT 5-Kabel

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig.
Bewahren Sie dieses Dokument auf.

Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur Be nutz ung.

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur dur ch a us ge bildetes Fachpersonal erfolgen!

2 Beschreibung und Funktion:

Diese USB über CAT 5 Verlängerung dient der Verlängerung einer USB-Verbindung auf bis zu 40 m. Sie unterstützt USB 1.1 und funktioniert per Plug & Play ohne
externe Stromversorgung.

Plug & Play: Das Installieren einer Treiber-Software von CD-ROM ist nicht erforderlich.
Betriebssysteme: Windows 2000, XP, VISTA, 7, 8 und 10

Modell: 93321 95438
Abbildung:

3 Anschluss und Bedienung:

1. Stecken Sie ei n US B-Kleingerät in den Empfänger mit USB-Buchse.
Achten Sie auf korrekten Sitz.

2. Verbinden Sie Sender und Empfänger mit einem 1:1 CAT 5 Netzwerkkabel
(nicht im Lieferumfang enthalten).

3. Stecken Sie den Sender mit USB-Stecker in eine USB-Buchse Ihres PCs/Notebooks.
Warten Sie bis das Gerät erkannt wurde.

4. Entfernen Sie nach Gebrauch alle Geräte und Kabel über „Hardware sicher entfernen“.

4 Haftungshinweis:

Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation
behalten wir uns vor.

• Beachten Sie unsere Garantiebedingungen.

Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.

5 Entsorgungshinweise:

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf
dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

6 EU-Konformitätserklärung:

7 Technische Daten:

ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

Beispielabbildung:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müss en
getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit
und Umwelt nachhaltig schädigen können.

Mit dem CE Zeichen erklärt Goobay
europäischen Bestimmungen erfüllt.

®

, eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der

Revision Date: 2018-09-10
Version 3

38112 Braunschweig | Germany

www.mygoobay.de

Made in China

Goobay® | Pillmannstraße 12

User manual for USB ETHERNET EXTENSIONS

Scope of delivery

Sender, receiver, user’s manual

Max. extension distance

40 m

Dimensions and weight

200 x 28 x 22 mm per adaptor, 50 g together

Compatibility

USB 1.1, CAT 5

2

3

CAT 5 cable

ATTENTION!

Keep this document!

Read the instructions carefully and completely.
It is part of the product and contains important notes for use.

1 Safety Instructions:

ATTENTION! Only skilled electricians may assemble and disas s e m ble the housing of the product.

2 Description and Function:

This USB Ethernet extension is made for extending an USB connection up to 40 m. It supports USB 1.1 and works via Plug & Play without external power supply.

Plug & Play: It is not necessary to install any driver software from CD-ROM.
Operating Systems: Windows 2000, XP, VISTA, 7, 8 and 10

Model: 93321 95438
Figure:

3 Connecting and Operating: Sample figure:

1. Plug the USB device into the receiver with USB jack.
Attend to correct fitting.

2. Connect sender and receiver using a 1:1 CAT 5 Ethernet cable.
(not included in delivery).

3. Plug sender with USB plug into an USB slot of your PC/laptop.
Wait until the device is recognized by the computer.

4. Remove all devices and cables after use via “safely removing of hardware“.

4 Liability notice:

We reserve the right to printing errors and changes to product, packaging
or product documentation.

• See our terms of warranty.
These are available in their current form under the given contact details.

5 Disposal Instructions:

As a consumer, you are committed by law to dispose electrical and electronic devices to the producer, the dealer, or public collecting points at the end of the devices
lifetime for free. Particulars are regulated in national right. The symbol on the product, in the user manual, or at the packaging alludes to these terms. With this kind of
waste separation, application, and waste disposal of used devices you achieve an important share to environmental protection.

WEEE No: 82898622

6 EU Declaration of conformity:

7 Specifications:

ATTENTION! Risk of short-circuit! Never bridge contacts! Do not put things into ventilation slots or ports!
ATTENTION! Risk of injury by stumbling!

Attend to safe cable installation!

According to the European WEEE directive, electrical and electronic equipment must not be disposed with consumers waste. Its components must be
recycled or disposed apart from each other. Otherwise contaminative and hazardous substances can damage the health and pollute the environment.

With the CE sign Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic European standards and
directives.

Revision Date: 2018-09-10
Version 3

38112 Braunschweig | Germany

www.mygoobay.de

Made in China
