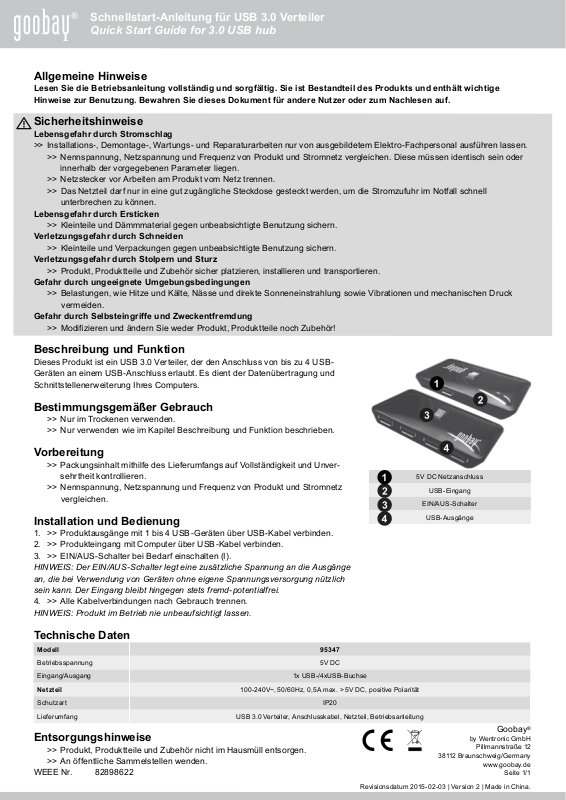

Page 1
Schnellstart-Anleitung für USB 3.0 Verteiler
Quick Start Guide for 3.0 USB hub
Allgemeine Hinweise
Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produkts und enthält wichtige
Hinweise zur Benutzung. Bewahren Sie dieses Dokument für andere Nutzer oder zum Nachlesen auf.
Sicherheitshinweise
Lebensgefahr durch Stromschlag
>> Installations-, Demontage-, Wartungs- und Repara turarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen.
>> Nennspannung, Netzspannung und Frequenz von Produkt und Stromnetz vergleichen. Diese müssen identisch sein oder
innerhalb der vorgegebenen Parameter liegen.
>> Netzstecker vor Arbeiten am Produkt vom Netz trennen.
>> Das Netzteil darf nur in eine gut zugängliche Steckdose gesteckt werden, um die Stromzufuhr im Notfall schnell
unterbrechen zu können.
Lebensgefahr durch Ersticken
>> Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch Schneiden
>> Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch Stolpern und Sturz
>> Produkt, Produktteile und Zubehör sicher platzie ren, installieren und transportieren.
Gefahr durch ungeeignete Umgebungsbedingungen
>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
Gefahr durch Selbsteingriffe und Zweckentfremdung
>> ModizierenundändernSiewederProdukt,ProduktteilenochZubehör!
Beschreibung und Funktion
Dieses Produkt ist ein USB 3.0 Verteiler, der den Anschluss von bis zu 4 USBGeräten an einem USB-Anschluss erlaubt. Es dient der Datenübertragung und
Schnittstellenerweiterung Ihres Computers.
Bestimmungsgemäßer Gebrauch
>> Nur im Trockenen verwenden.
>> Nur verwenden wie im Kapitel Beschreibung und Funktion beschrieben.
Vorbereitung
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unver sehrtheit kontrollieren.
>> Nennspannung, Netzspannung und Frequenz von Produkt und Stromnetz
vergleichen.
Installation und Bedienung
1. >> Produktausgänge mit 1 bis 4 USB-Geräten über USB-Kabel verbinden.
2. >> Produkteingang mit Computer über USB-Kabel verbinden.
3. >> EIN/AUS-Schalter bei Bedarf einschalten (I).
HINWEIS: Der EIN/AUS-Schalter legt eine zusätzliche Spannung an die Ausgänge
an, die bei Verwendung von Geräten ohne eigene Spannungsversorgung nützlich
sein kann. Der Eingang bleibt hingegen stets fremd-potentialfrei.
4. >> Alle Kabelverbindungen nach Gebrauch trennen.
HINWEIS: Produkt im Betrieb nie unbeaufsichtigt lassen.
Technische Daten
Modell 95347
Betriebsspannung 5V DC
Eingang/Ausgang 1x USB-/4xUSB-Buchse
Netzteil 100-24 0V~, 50/6 0Hz, 0,5A max. > 5V DC, positive Polarität
Schutzart IP20
Lieferumfang USB 3.0 Verteiler, Anschlusskabel, Netzteil, Betriebsanleitung
Entsorgungshinweise
>> Produkt, Produktteile und Zubehör nicht im Hausmüll entsorgen.
>> An öffentliche Sammelstellen wenden.
WEEE Nr. 82898622
Revisionsdatum 2015 -02-03 | Version 2 | Made in China.
5V DC Net zanschluss
USB-Eingang
EIN/AUS-Schalter
USB-Ausgänge
by Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig/Germany
Goobay
www.goobay.de
Seite 1/1
®
Page 2
Schnellstart-Anleitung für USB 3.0 Verteiler
Quick Start Guide for 3.0 USB hub
General Notes
Read this user‘s manual completely and carefully. It is part of the product and contains important notes for operating.
Keep this document for other users or for personal reference.
Safety Instructions
Risk of life by electric shock
>> Only let a trained electrical engineer do installation, disassembling, maintenace and repairing work.
>> Compareratedvoltage,linevoltageandfrequencyofproductandmains.Thesehavetobeidenticalorwithinthespecied
range.
>> Unplug mains plug and supply cables from mains before all operations on the product.
>> Plug the power supply unit only into an easily accessible mains socket, to disconnect it from mains quickly in emergency.
Risk of life by suffocating
>> Protect small parts and insulation material against unintentionally use.
Risk of injury by cutting
>> Protect packaging materials against unintentionally use.
Risk of injury by tripping and falling
>> Place, transport and install product, parts and acceories in a safe way.
Risk due to inappropriate environmental conditions
>> Avoid extreme conditions, such as extreme heat, cold, humidity or direct exposure to the sun, as well as vibrations and
mechanical pressure.
Risk of self-intervention and misuse
>> Donotmodifyoraltereithertheproductortheaccessories!
Description and Function
This product is a USB 3.0 hub for connecting up to 4 USB devices to 1 USB
outlet. It‘s made for data transfer and for extending your computers ports.
Intended Use
>> Only use in dry ambience.
>> Only use as described in chapter Description and Function.
Preparing
>> Check the packing content by comparing it to the scope of delivery
regarding completeness and integrity.
>> Compare rated voltage, line voltage, mains volatge and frequency of
product and mains.
Installing and Operating
1. >> Connect the outputs with 1 to 4 USB devices via USB cable.
2. >> Connect the input with your computer via USB cable.
3. >> Switch on the ON/OFF switch where necessary (I).
NOTE: The ON/OFF switch applies an addidional voltage to the outputs, being
helpful by using devices without own power supply. But the input stays always
potential free.
4. >> Disconnect all cable connections after use.
NOTE: Never let the product unattended when in use.
Specications
Model 95347
Operating voltage 5V DC
Inputs/Outputs 1x USB socket /4x USB socket
Power supply unit 100-24 0V~, 50/6 0Hz, 0.5A max., positive polarity
IP class IP20
Scope of delivery USB 3.0 hub, connec tion cable, power supply unit, user ‘s manual
5V DC socket
USB Input
ON/OFF switch
USB outputs
Disposal Notes
>> Do not dispose product, product parts and accessories with consumers waste.
>> Consult public collection points.
WEEE No. 82898622
Goobay
by Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig/Germany
www.goobay.de
Page 1/1
Revision Date 2015- 02-03 | Version 2 | Made in China.
®
