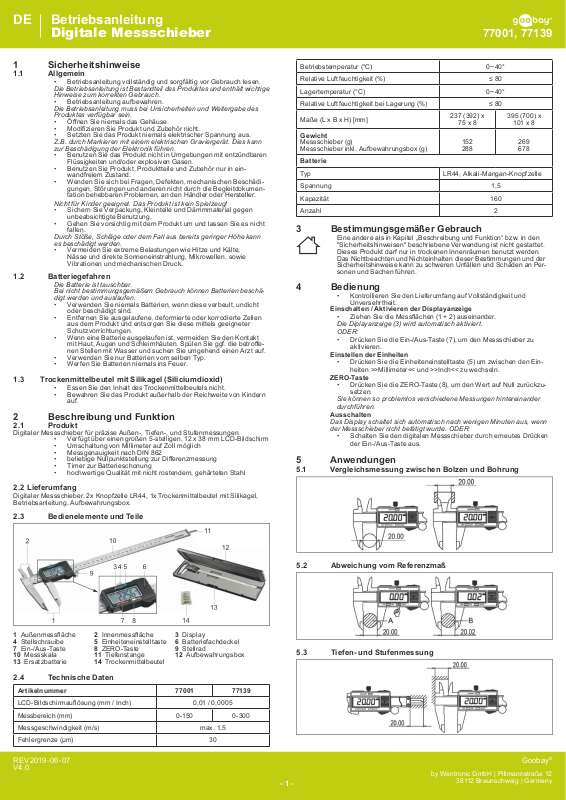

Page 1
DE
Betriebsanleitung
Digitale Messschieber
77001, 77139
1 Sicherheitshinweise
1.1 All g e m e i n
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weiter gabe des
Produktes verfügbar sein.
• Önen Sie niemals das Gehäuse.
• Modizieren Sie Produkt und Zubehör nicht.
• Setzten Sie das Produkt niemals elektrischer Spannung aus.
Z.B. durch Mar kieren mit einem elektrischen Graviergerät. Dies kann
zur Beschädigung der Elektronik führen.
• Benutzen Sie das Produkt nicht in Umgebungen mit entzündbaren
Flüssigkeiten und/oder explosiven Gasen.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädi-
gungen, Störungen und anderen nicht durch die Begleitdokumen tation behebbaren Problemen, an den Händler oder Hersteller.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Gehen Sie vorsichtig mit dem Produkt um und lassen Sie es nicht
fallen.
Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe kann
es beschädigt werden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen, sowie
Vibrationen und mechanischen Druck.
1.2 Batteriegefahren
Die Bat terie ist tauschbar.
Bei nicht bes timmungsgemäßem Gebrauch können Batterien beschä digt werden und auslaufen.
• Verwenden Sie niemals Batterien, wenn diese verbeult, undicht
oder beschädigt sind.
• Entfernen Sie ausgelaufene, deformierte oder korrodier te Zellen
aus dem Produkt und entsorgen Sie diese mittels geeigneter
Schutzvorrichtungen.
• Wenn eine Batterie ausgelaufen ist, vermeiden Sie den Kontakt
mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. die betroe nen Stellen mit Wasser und suchen Sie umgehend einen Arzt auf.
• Verwenden Sie nur Batterien vom selben Typ.
• Wer fen Sie Batterien niemals ins Feuer.
1.3 Trockenmittelbeutel mit Silikagel (Siliciumdioxid)
• Essen Sie den Inhalt des Trockenmittelbeutels nicht.
• Bewahren Sie das Produkt außerhalb der Reichweite von Kindern
auf.
2 Beschreibung und Funktion
2.1 P roduk t
Digitaler Messschieber für präzise Außen-, Tiefen-, und Stufenmessungen.
• Verfügt über einen großen 5 -stelligen, 12 x 38 mm LCD-Bildschirm
• Umschaltung von Millimeter auf Zoll möglich
• Messgenauigkeit nach DIN 862
• beliebige Nullpunktstellung zur Dierenzmessung
• Timer zur Batterieschonung
• hochwertige Qualität mit nicht rostendem, gehärteten Stahl
2.2 Lieferumfang
Digitaler Messschieber, 2x Knopfzelle LR44, 1x Trockenmittelbeutel mit Silikagel,
Betriebsanleitung, Aufbewahrungsbox.

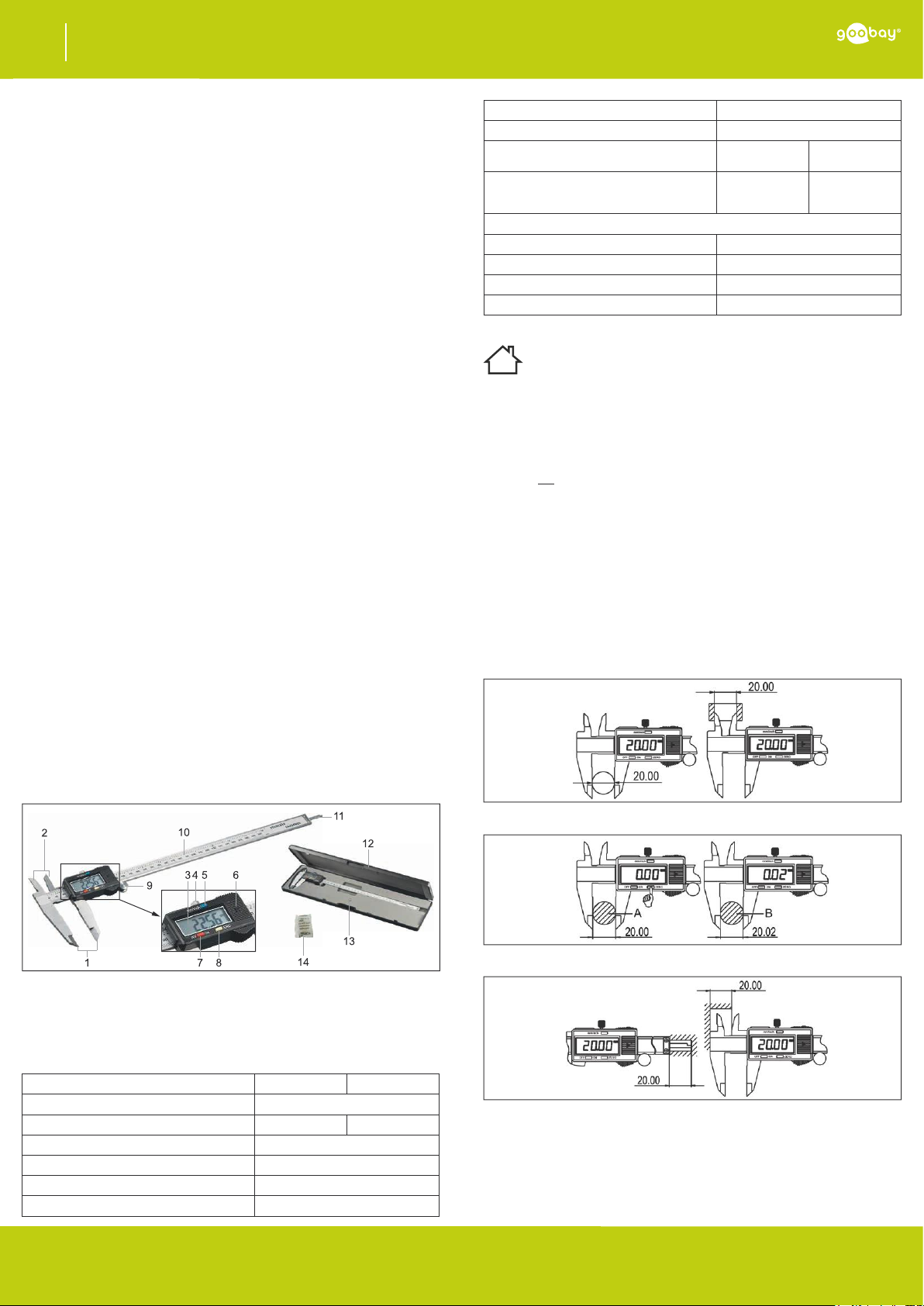

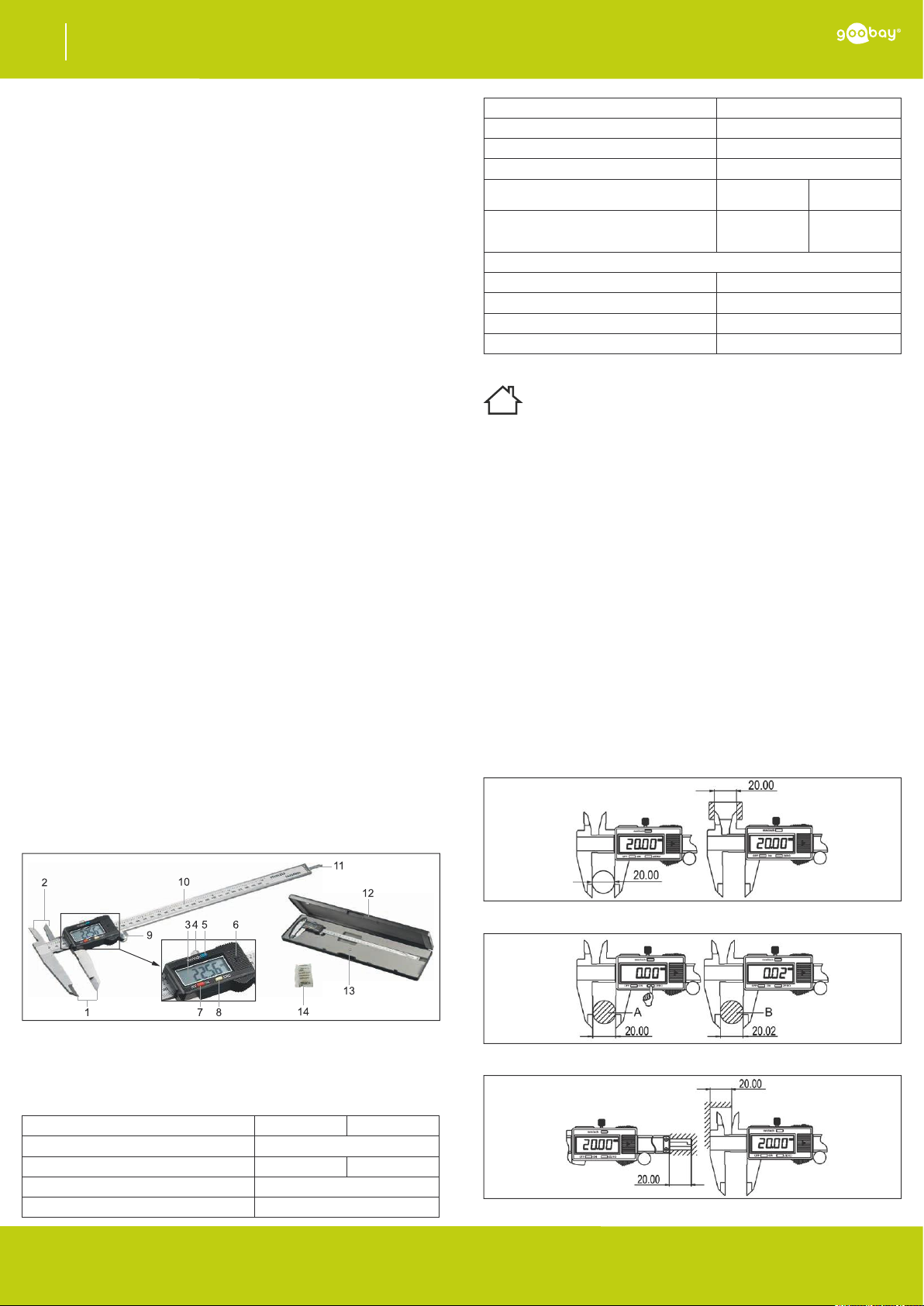

2.3 Bedienelemente und Teile
Betriebstemperatur (°C) 0~40°
Relative Luftfeuchtigkeit (%) ≤ 80
Lagertemperatur (°C) 0~40°
Relative Luftfeuchtigkeit bei Lagerung (%) ≤ 80
Maße (L x B x H) [mm]
Gewicht
Messschieber (g)
Messschieber inkl. Aufbewahrungsbox (g)
Batterie
Typ LR44, Alkali-Mangan-Knopfzelle
Spannung 1,5
Kapazität 160
Anzahl 2
237 (392) x
75 x 8
152
288
395 (700) x
101 x 8
269
678
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den
"Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden.
Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu schweren Unfällen und Schäden an Per sonen und Sachen führen.
4 Bedienung
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
Einschalten / Aktivieren der Displayanzeige
• Ziehen Sie die Messächen (1 + 2) auseinander.
Die Diplayanzeige (3) wird automatisch ak tivier t.
ODER:
• Drücken Sie die Ein-/Aus-Taste (7), um den Messschieber zu
aktivieren.
Einstellen der Einheiten
• Drücken Sie die Einheiteneinstelltaste (5) um zwischen den Ein heiten >>Millimeter<< und >>Inch<< zu wechseln.
ZE RO-Tast e
• Drücken Sie die ZERO-Taste (8), um den Wert auf Null zurückzu setzen.
Sie können so problemlos verschiedene Messungen hintereinander
durchführen.
Ausschalten
Das Display schaltet sich automatisch nach wenigen Minuten aus, wenn
der Messschieber nicht betätigt wurde. ODER:
• Schalten Sie den digitalen Messschieber durch erneutes Drücken
der Ein-/Aus-Taste aus.
5 Anwendungen
5.1 Vergleichsmessung zwischen Bolzen und Bohrung
1 Außenmessäche 2 Innenmessäche 3 Display
4 Stellschrauibe 5 Einheiteneinstelltaste 6 Batteriefachdeckel
7 Ein-/Aus-Taste 8 ZERO-Taste 9 Stellrad
10 Messskala 11 Tiefenstange 12 Aufbewahrungsbox
13 Ersatzbatterie 14 Trockenmittelbeutel
2.4 Technische Daten
Artikelnummer 77001 77139
LCD-Bildschirmauösung (mm / Inch) 0,01 / 0,0005
Messbereich (mm) 0-150 0-300
Messgeschwindigkeit (m/s) max. 1,5
Fehlergrenze (µm) 30
REV2019-06-07
V4.0
5.2 Abweichung vom Referenzmaß
5.3 Tiefen- und Stufenmessung
- 1 -
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
Page 2
DE
Betriebsanleitung
Digitale Messschieber
77001, 77139

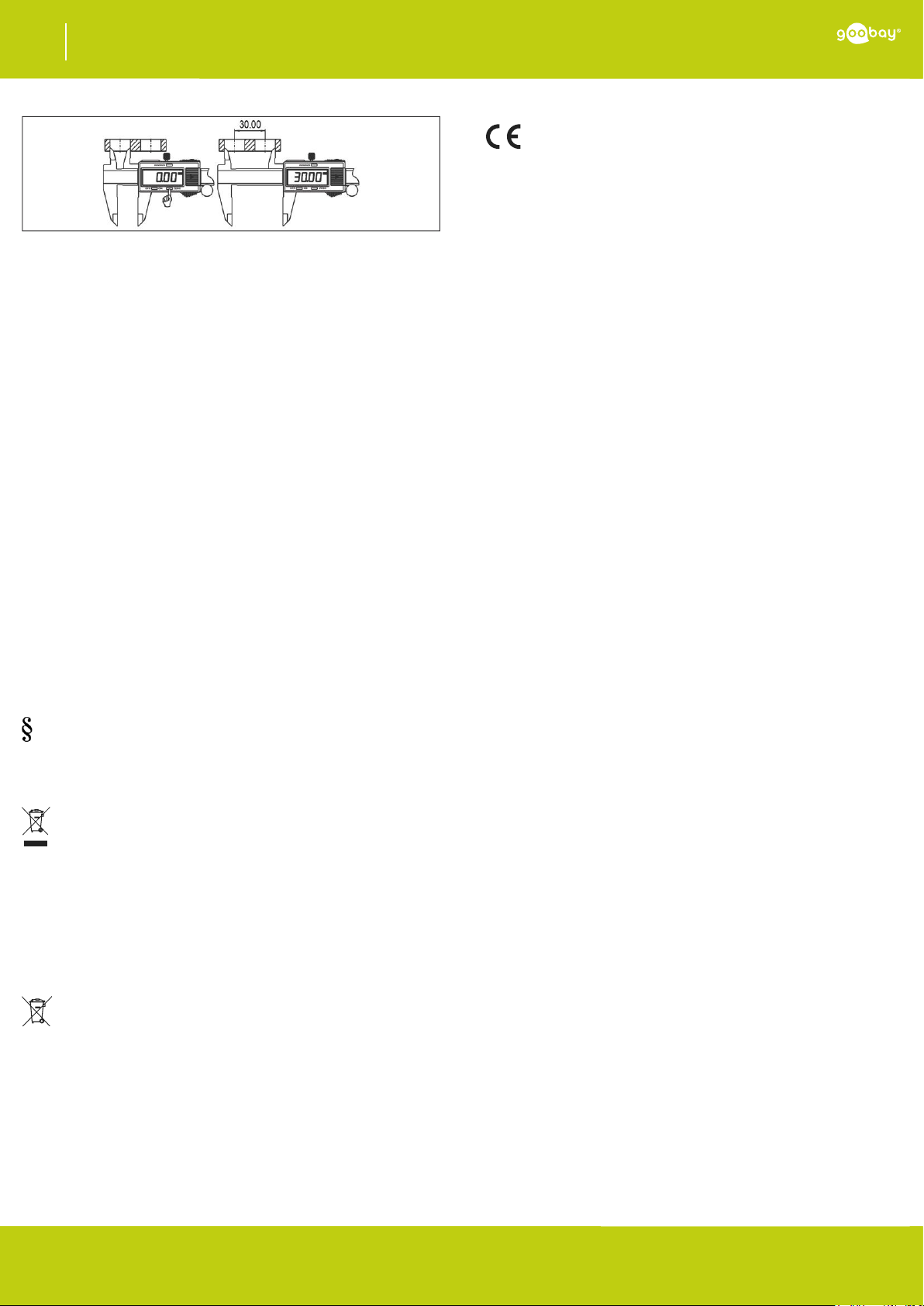

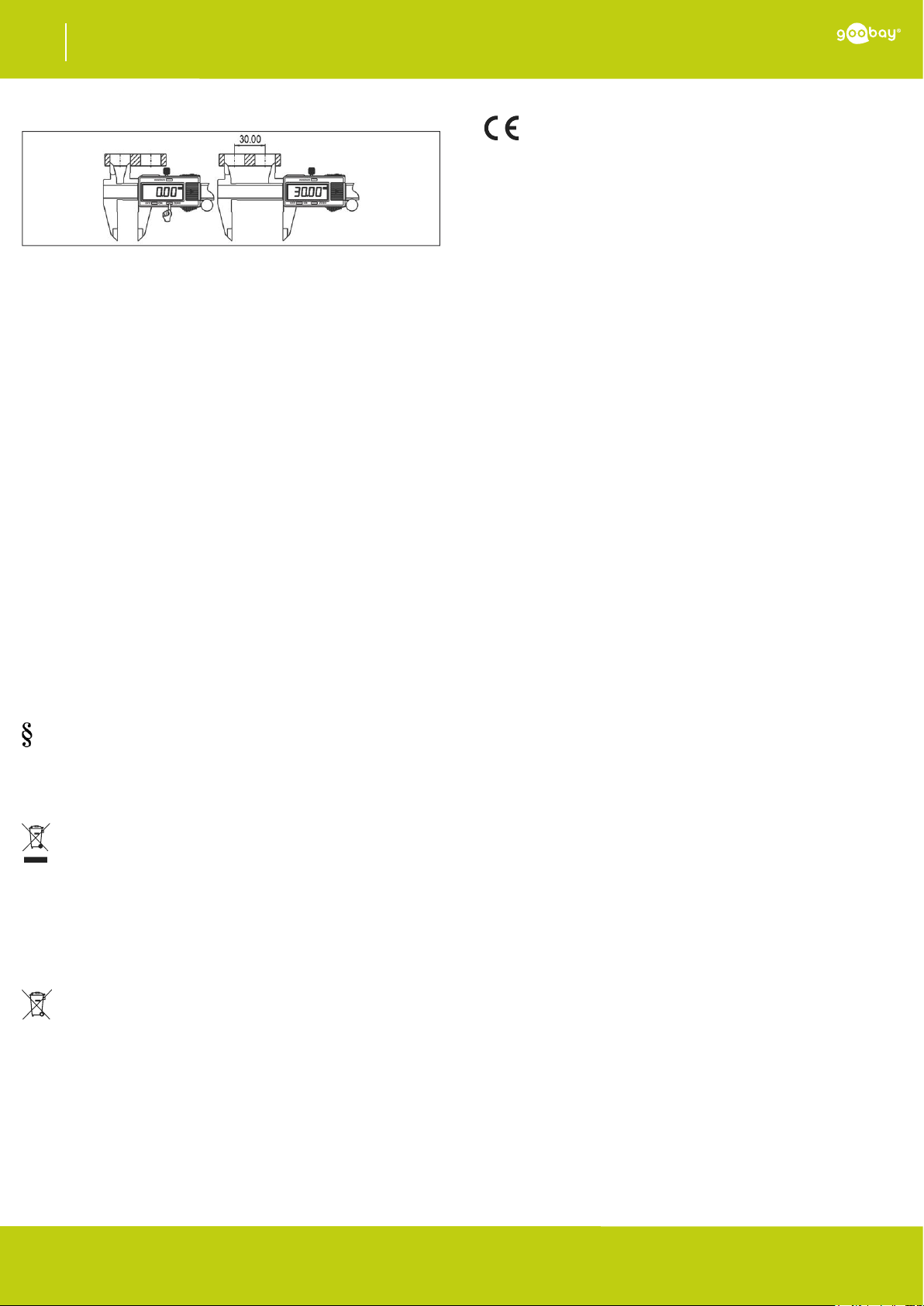

5.4 Abstand zwischen 2 gleichgroßen Bohrungen
6 Batteriewechsel
Blinken die Zahlen in der Displayanzeige - Batteriespannung < 1,45 V - oder erlischt
die Displayanzeige ganz und der digitale Messschieber lässt sich nicht mehr einschalten, dann müssen die Bat terien gewechselt werden.
• Schieben Sie den Batteriefachdeckel in Pfeilrichtung auf.
• Ziehen Sie den Batteriefachdeckel ganz vom Batteriefach ab.
• Entnehmen Sie die leere Knopfzelle und entsorgen diese fachge recht wie unter "Entsorgungshinweise / Batterien", Kapitel 10.2
angegeben.
• Legen Sie eine neue Knopfzelle gleichen Typs, siehe hierzu auch
"Technische Daten", Kapitel 2.4, unter Beachtung der Polung von
Plus und Minus in das Batteriefach ein.
Der Pluspol muss nach oben zeigen.
• Schieben Sie das Batteriefach entgegen der Pfeilrichtung wieder
bis zum Anschlag auf das Batteriefach.
Der digitale Messschieber ist nun erneut betr iebsbereit.
7 Reset
In vereinzelten Fällen kann es vorkommen, dass das Display nicht weiter zählt. Dann
muss der digitale Messschieber resettet werden.
• Entfernen Sie die Knopfzelle aus dem Batteriefach.
• Legen Sie diese nach ca. 30 Sekunden wieder in das Batteriefach
ein.
Beachten Sie hier zu auch die Vorgehensweise unter " Batteriewechsel",
Kapitel 6.
8 Wartung,Pege,LagerungundTransport
Die Produkte sind wartungsfrei.
ACHTUNG: Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Batterien / Akkus bei längerem Nichtgebrauch entnehmen.
• Originalverpackung für den Transport aufheben und ver wenden.
9 Haftungshinweis
• Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
10 Entsorgungshinweise
10.1 Pr o d ukt
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederver wertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpich tet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer
an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu
regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung und/oder der Verpackung weist auf diese Bestim mungen hin. Mit dieser Art der Stotrennung, Verwertung und Entsor gung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt. WEEE Nr.: 82898622
10.2 Batterien
Batterien und Akkumulatoren dürfen nicht mit dem Hausmüll entsorgt
werden. Deren Bestandteile müssen getrennt der Wiederverwertung
oder Entsorgung zugeführt werden, weil giftige und gefährliche Be-
standteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig
schädigen können.
Sie sind als Verbraucher verpichtet, diese am Ende ihrer Lebensdau er an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf
dem Produkt, der Betriebsanleitung oder/und der Verpackung weist
auf diese Bestimmungen hin. Mit dieser Art der Stotrennung, Ver wer tung und Entsorgung von Altbatterien und -akkumulatoren leisten
Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
D-34000-1998-0099
11 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Handelsmarke
der Wentronic GmbH, dass das Produkt die grundlegenden Anforde-
rungen und Richtlinien der europäischen Bestimmungen erfüllt.
10.3 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstel len entsorgt werden - Papier in der Papiertonne, Kunststoe im gelben
Sack und Glas im Altglas-Container. DE4535302615620-V
REV2019-06-07
V4.0
- 2 -
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
Page 3
EN
User Manual
Digital calipers
77001, 77139
1 Safety Instructions
1.1 Gene r a l
• Read the user manual completely and carefully before use.
The user manual is part of the product and contains important
information for correct use.
• Keep this user manual.
The user manual must be available for uncertainties and passing the
product.
• Do not open the housing.
• Do not modify product and accessories.
• Never expose the product to electrical voltage.
E.g. by marking with an electric engraver. This can damage the electro-
nics.
• Do not use the product in environments with ammable liquids
and/or explosive gases.
• Use product, product parts and accessories only in perfect
condition.
• In case of questions, defects, mechanical damage, trouble and
other problems, non-recoverable by the documentation, contact
your dealer or producer.
Not meant for children. The product is not a toy!
• Secure packaging, small parts and insulation against accidental
use.
• Handle the product carefully and do not drop it.
It will be damaged by blows , knocks or a fall from even a shor t height.
• Avoid stresses such as heat and cold, moisture and direct sunlight
vibration and mechanical pressure.
1.2 Batter y hazards
The battery is replaceable.
Batteries may be damaged and leak if not used for the intended purpose.
• Never use batteries when they are dented, leaked or damaged.
• Remove leaked, deformed or corroded batteries from the product
and dispose them by appropriate protectives.
• If a battery has leaked, avoid contact with skin, eyes and mucous
membranes. If necessary, rinse aected areas with water and seak
medical attention immediately.
• Only use batteries of the same or equivalent type as recommen-
ded.
• Do not throw into re.
1.3 Desiccant bag of silica gel (silicon dioxide)
• Do not eat the contents of the desiccant bag.
• Store the product out of the reach of children.
2 Description and Function
2.1 Product
Digital caliper for outside, inside, depth and step measuring.
• features a large ve-digit LCD screen 12 x 38 mm
• display can be set to millimetres or inches
• measurement accuracy according to DIN 862
• zero point can be set as desired to measure dierences
• timer for battery conservation
• premium quality: stainless, hardened steel.
2.2 Scope of delivery
Digital caliper, 2x button cell LR44, 1x desiccant bag of silicia gel, user manual,
storage box.
Storage temperature (°C) 0~40°
Storage humidity (%) ≤ 80
Dimensions (L x B x H) [mm]
Weight
Caliper (g)
Caliper incl. storage box (g)
Battery
Typ e LR44, Alkali manganese coin cell
Voltage (V) 1,5
Capacity (mAh) 160
Quantity (pcs.) 2
237 (392) x
75 x 8
152
288
395 (700) x
101 x 8
269
678
3 Intended Use
We do not permit using the device in other ways like described in chapter
"Description and Function" and "Safety Instructions". Use the product
only in dry interior rooms. Not attending to these regulations and safety
instructions might cause fatal accidents, injuries, and damages to
persons and property.
4 Operating
• Check the scope of delivery for completeness and integrity.
Switching on / activating the display
• Pull the measuring surfaces (1 + 2) apart.
The diplay display (3) is activated automatically.
Or:
• Press the On/O button (7) to activate the caliper.
Setting the units
• Press the unit setting button (5) to toggle between units >>Milime-
ter<< and >>inch<<.
ZERO button
• Press the ZERO button (8) to reset the value to zero.
This allows you to carry out di erent measurements in a row without
any problems.
Switchingo
The display switches o automatically after a few minutes if the caliper
has not been operated. OR:
• Switch o the digital caliper by pressing the ON/OFF button again.
5 Applications
5.1 Comparative measurement between plug and hole
2.3 Operating elements and product parts
1 Outside measuring surface 2 Inside measuring surface
3 Display 4 Adjusting screw
5 Unit setting button 6 Batter y compartement cover
7 ON/OFF button 8 ZERO button
9 Adjusting wheel 10 Measuring scale 11 Depth rod
12 Storage box 13 Spare batter y 14 Desiccant bag
2.4 Specications
Article number 77001 77139
LCD display resolution (mm / inch) 0,01 / 0,0005
Measurement range (mm) 0-150 0-300
Measurement speed (m/s) max. 1,5
Error limit (µm) 30
Operating temperature (°C) 0~40°
Relative humidity (%) ≤ 80
REV2019-06-07
V4.0
5.2 Deviation from reference size
5.3 Depth and step measurement
by Wentronic GmbH | Pillmannstraße 12
- 3 -
Goobay
38112 Braunschweig | Germany
®
Page 4
EN
User Manual
Digital calipers
77001, 77139
5.4 Measurement of centre distance between two identical
holes
6 Replacing the battery
If the numbers in the display ash - batter y voltage < 1.45 V - or if the display disappears completely and the digital caliper cannot be switched on, the batteries must be
replaced.
• Slide the battery compartement cover in the direction of the arrow.
• Remove the battery cover completely from the battery compart-
ment.
• Remove the empty button cell and dispose of it properly as descri-
bed under "Disposal instructions / Batteries", chapter 10.2.
• Insert a new button cell of the same type, see also "Technical
data", chapter 2.4, into the battery compartment, observing the
polarity of plus and minus.
The positive pole must point upwards.
• Slide the battery compartment cover back onto the battery com-
partment against the direction of the arrow until it stops.
The digital caliper is ready for operation again.
7 Reset
In isolated cases it may happen that the display does not continue to count. Then the
digital caliper must be reset.
• Remove the button cell out of the battery compartement.
• After about 30 seconds, reinsert the battery into the batter y com-
partment.
Also refer to the procedure under "Replacing the battery", Chapter 6 .
8 Maintenance, Care, Storage and Transport
The products are maintenance-free.
Notice: Material damages
• Clean only with a dry, soft cloth.
• Do not use cleaning agents and chemicals.
• Store cool and dry.
• Store the product out the reach of children and in a dr y and
dust-protected ambience when not in use.
• Keep and use the original packaging for transport.
8 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the
Wentronic GmbH ensures, that the product is conformed to the
basic European standards and directives.
9 Liability Notice
• We reserve the right to printing errors and changes to product,
packaging or product documentation.
• See our terms of warranty. These are available in their cur rent form under the given contact details.
10 Disposal Notes
10.1 Product
According to the European WEEE directive, electrical and elect ronic equipment must not be disposed with consumers waste.
Its components must be recycled or disposed apar t from each
other. Otherwise contaminative and hazardous substances can
pollute our environment.
As a consumer, you are committed by law to dispose electrical
and electronic devices to the producer, the dealer, or public
collecting points at the end of the devices lifetime for free. Parti culars are regulated in national right. The symbol on the product,
in the user`s manual, or at the packaging alludes to these terms.
With this kind of waste separation, application, and waste dispo sal of used devices you achieve an important share to environ
mental protection. WEEE No: 82898622
10.2 Battery
(Rechargeable) batteries must not be disposed of with household
waste. Their components have to be supplied separately to the
recycling or disposal, because toxic and dangerous ingredients can
harm the environment if not disposed of sustainably.
As a consumer, you are obliged to return them at the end of their
service lives to the manufacturer, the sales outlet or established for this
purpose, public collection points for free. Details regulates the respec tive countr y's law. The symbol on the product, the instruction manual
and / or the packaging draws attention to those provisions. With this
kind of material separation, recovery and disposal of waste (recharge able) batteries you make an important contribution to protecting our
environment. D-34000-1998-0099
10.3 Packaging
Packaging can be disposed of free of charge at the suitable collection
points – paper belongs in paper bins, plastics belong in yellow sacks
and glass belongs in used glass bins. DE4535302615620-V.
REV2019-06-07
V4.0
- 4 -
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
Loading...
