Goobay 67179, DVB-T DIA 42 PS User guide [ml]

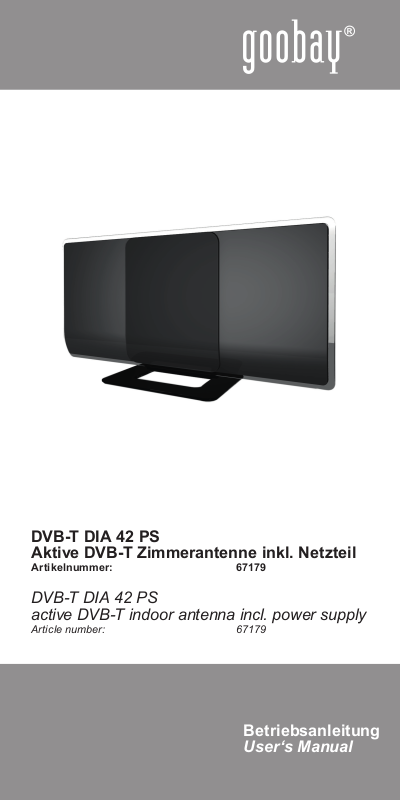

DVB-T DIA 42 PS
Aktive DVB-T Zimmerantenne inkl. Netzteil

Artikelnummer: 67179

DVB-T DIA 42 PS
active DVB-T indoor antenna incl. power supply

Article number: 67179

Betriebsanleitung

User‘s Manual

Betriebsanleitung

DVB-T DIA 42 PS - Aktive DVB-T
Zimmerantenne inkl. Netzteil

ACHTUNG! Lesen Sie die Betriebsanleitung vollstän­ dig und sorgfältig durch. Sie ist Bestandteil des
Produktes und enthält wichtige Hinweise zur
korrekten Installation und Benutzung. Bewahren Sie
sie auf, damit Sie diese bei Unsicher heiten und
Weitergabe des Produktes parat haben.

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2 2 Beschreibung und Funktion 3 3 Bestimmungsgemäßer Gebrauch 3 4 Lieferumfang 4

5 Grasche Darstellung 4

6 Montage 4

7 Anschluss und Bedienung 5
8 Wartung, Pege, Lagerung und Transport 6
9 Problembehebung 6
10 Gewährleistung und Haftung 7
11 Technische Daten 7

12 Entsorgungshinweise 8

13 CE-Konformitätserklärung 8

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des
Produktgehäuses sowie die Wartung der Elektronik
darf nur durch ausgebildetes Elektro- Fachpersonal
erfolgen!

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Dieses Produkt ist kein Spielzeug und gehört nicht in
Kinderhände, weil zerbrechliche, kleine und verschluck­ bare Teile enthalten sind, die bei unsachgemäßem
Gebrauch Personen schädigen können! Personen mit

2

geistigen und motorischen Beeinträchtigungen dürfen

dieses Produkt aus Sicherheitsgründen nicht allein
benutzen,

• Installieren und lagern Sie das Produkt und dessen
Zubehör so, dass keine Personen oder Sachen z.B. durch
Herabstürzen oder Stolpern verletzt oder beschädigt
werden können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da
sich spielende Kinder daran schneiden können. Weiterhin
besteht die Gefahr des Verschluckens und Einatmens
von Kleinteilen und Dämmmaterial.

• Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen eine
unbeabsichtigte Weiterbenutzung gesichert werden.
Im Reparaturfall darf das Gerät nur von Elektro-Fachkräf ­ ten geöffnet und repariert werden, die aufgrund ihrer
Ausbildung dazu befugt sind. Ein Selbsteingriff birgt die
Gefahr eines Stromschlags und führt zum Erlöschen des
Garantieanspruchs.

• Betreiben Sie das Gerät nur am 230 V AC Stromnetz.

• Trennen Sie alle Kabelverbindungen bei Nichtgebrauch und
Gewitter.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung sowie Vibrationen
und mechanischen Druck.

• Stecken Sie keine Gegenstände, wie z.B. Metallteile und
unpassende Kabel in Lüftungsschlitze oder Ports. Es
besteht Stromschlag- und Kurzschlussgefahr!

• Modizieren und ändern Sie den Artikel und dessen
Zubehörteile nicht! Beachten Sie dazu auch das Kapitel
„Gewährleistung und Haftung“

• Verwenden Sie keine beschädigten Produkte oder Teile.

• Betreiben Sie das Gerät nur im Trockenen.

• Lassen Sie das Gerät im Betrieb NIE unbeaufsichtigt!

2 Beschreibung und Funktion:

Dieses Produkt ist eine DVB-T-Zimmerantenne für den
Empfang von digital-terrestrischem Fernsehen in HD/SD inkl.
Netzteil. Sie bietet rauscharme Verstärkung, neueste Mat­ching-Technologie sowie stabilen Signalempfang und kann auf
den Standfuß gestellt oder an an der Wand befestigt werden.

3 Bestimmungsgemäßer Gebrauch:

Dieses Produkt ist nur für den in Kapitel 2 genannten Einsatz
vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Die
Verwendung darf nur in trockenen Innenräumen erfolgen. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und
der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.

3

Betriebsanleitung

4 Lieferumfang:

1 2 3 4 5 6 7

1 1 x Wandbefestigung

2 2 x Wandschrauben

3 2 x Wanddübel (für Betonwände)

4 1 x Netzteil (230 V~)

5 1 x DC-Einspeiseweiche

6 1 x DVB-T-Antenne

7 1 x Standfuß

5 Grasche Darstellung:

Abbildung mit Standfuß

1 x Betriebsanleitung

6 Montage:

Standfußmontage:

Schieben Sie die Antenne (6) auf

den Standfuß (7) bis sie einrastet.

Wandmontage für Holz- und Betonwände:

1. Vergewissern Sie sich, dass keine Leitungen/Rohre in der
Wand hinter der Montagestelle verlegt sind.

2. Bohren Sie mit einer Bohrmaschine 2 35 mm tiefe Löcher
in richtigem Abstand in die Wand. Die Wandhalterung
kann dabei als Schablone dienen.

3. Betonwand: Schlagen Sie die Dübel (3) mit einem
Hammer in die Wand.

Für Steinwände müssen ggf. andere Dübel ver wendet
werden. Bei Holzwänden sind u.U. keine Dübel erforderlich.

4

Holzwand Betonwand

7 Anschluss und Bedienung:

1. Kontrollieren Sie den Packungsinhalt mithilfe des
Lieferumfangs auf Vollständigkeit.

2. Kontrollieren Sie anhand der technischen Daten aller zu
betreibenden Produkte die Kompatibilität zueinander.

Anschluss mit Netzteil:

1. Verbinden Sie das Antennenkabel mit dem Koax-
Anschlusskabel (5) und dieses mit der Set-Top Box (dem
DVB-T-Receiver).

2. Schließen Sie das mitgelieferte Netzteil (4) an den DC-
Anschluss des Koax-Anschlusskabels (5) und an eine
230 V AC-Steckdose an.

alternativer Anschluss
Anschluss ohne Netzteil:

1. Verbinden Sie das Antennenkabel mit der Set-Top Box
(dem Receiver).

2. Aktivieren Sie die Antennenstromversorgung Ihres
DVB-T-Receivers oder Ihres Fernsehers.

• Verändern Sie Standort und Position der Antenne, wenn
die Empfangsqualität nicht optimal ist. Ideal sind hohe
Plätze in Fensternähe.

• Starten Sie den Sendersuchlauf Ihres DVB-T-Receivers/
Fernsehers.

5

Betriebsanleitung

8 Wartung, Pege, Lagerung und Transport:

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Das Produkt ist wartungsfrei.

• Trennen Sie das Produkt bei Nichtgebrauch vom
Strom-netz.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch.
Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu
vermeiden. Bei starken Verschmutzungen kann das
Reinigungstuch leicht mit Wasser angefeuchtet werden.
Achten Sie dabei auf stromführende Leitungen. Setzen
Sie keine Reinigungsmittel oder Chemikalien ein, da dies
das Material angreifen kann. Es darf keine Feuchtigkeit in
das Produktinnere gelangen.

• Vermeiden Sie Stellen mit hohen Temperaturen und
Feuchtigkeit, bzw. Stellen, die nass werden können, auch
bei Wartung, Pege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschüt-
ter Umgebung.

• Heben Sie die Originalverpackung für den Transport auf,
um Schäden zu vermeiden.

9 Problembehebung:

Problem Abhilfe

Antenne funktioniert
nicht

schlechter Empfang • Richten Sie die Position der

andere Fragen • Wenden Sie sich an Ihren

6

• Achten Sie auf die Mont-
gereihenfolge in Kapitel 6.

• Achten Sie darauf, dass die

Antenne entweder über

Netzteil oder receiver mit
Strom versorgt wird.

Antenne aus oder wechseln
Sie den Standort.

Händler.

10 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre
gesetzliche Gewährleistung.

• Da der Hersteller keinen Einuss auf die Installation des
Produktes hat, deckt die Gewährleistung und die Garantie
nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt
werden sollte, wenden Sie sich bitte an Ihren Fachhändler
und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder
vor Ort beheben, oder das Produkt an den Hersteller
weiterleiten. Sie erleichtern unseren Technikern ihre
Arbeit sehr, wenn Sie eventuelle Fehler ausführlich

beschreiben – nur dann haben Sie Gewähr, dass auch

selten auftretende Fehler mit Sicherheit gefunden und

beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschä

den, die durch unsachgemäße

Installation, Bedienung oder Wartung, die nicht in dieser
Anleitung beschrieben sind, entstanden sind.

• Ändern und modizieren Sie das Produkt und dessen
Zubehör nicht.

• Ein anderer als in dieser Betriebsanleitung beschriebener
Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und
Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder
Anleitung behalten wir uns vor.

11 Technische Daten:

Netzteil Ein-/Ausgangsspannung 230 V AC / 12 V DC

Antenne Frequenzband VHF: 47 ~ 230 MHz

UHF: 470 ~ 870 MHz

Signalverstärkung bis zu VHF: 42 ± 3 dB

UHF: 38 ± 3 dB

Rauschmaß < 2 dB

Rückussdämpfung < -8 dB

RF Ausgangswiderstand 75 Ohm

RF Antennenkabel IEC-Stecker / ca. 1,5 m 1.5C-2V

DC Einspeiseweiche Frequenzband VHF: 47 ~ 890 MHz

Eingangsdämpfung < 2 dB

DC-Eingang 9 ~ 12 V DC

DC-Ausgang 5 V DC

Eingang / Ausgang IEC-Buchse / IEC-Stecker

7

Betriebsanleitung

12 Entsorgungshinweise:

der europäischen WEEE-Richtlinie nicht mit dem
Hausmüll entsorgt werden. Deren Bestandteile
müssen getrennt der Wiederverwertung oder
Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
verpichtet, elektrische und elektronische Geräte am Ende
ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder
an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsan­leitung oder/und der Verpackung weist auf diese Bestimmun­gen hin. Mit dieser Art der Stofftrennung, Verwertung und
Entsorgung von Altgeräten leisten Sie einen wichtigen
Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2002/96/EG
WEEE Nr.: 82898622

13 CE-Konformitätserklärung:

Elektrische und elektronische Geräte dürfen nach

Dieses Produkt ist mit der nach der Richtlinie
2004/108/EG und 2006/95/EG vorgeschriebe­ nen Kennzeichnung versehen: Mit dem CE
Zeichen erklärt Goobay®, eine registrierte
Marke der Wentronic GmbH, dass das Produkt die grundle­genden Anforderungen und Richtlinien der europäischen
Bestim-mungen erfüllt. Diese können online auf www.goobay.
de angefordert werden. Alle Handelsmarken und registrierten
Marken sind das Eigentum ihrer jeweiligen Inhaber.

8

9

User‘s Manual

DVB-T DIA 42 PS
active DVB-T indoor antenna incl. power supply

ATTENTION! Read the user`s manual completely and
carefully. It is part of the pro duct and includes
impor tant information for proper installation and use.

Keep this user‘s manual for clarication and only

pass it on together with the product.

Content: Page:

1 Safety Instructions 10 2 Description and Function 11 3 Intended Use 11 4 Scope of Delivery 11 5 Graphic Diagram 12 6 Installation 12 7 Connecting and Operating 12 8 Care, Maintenance, Storage, and Transport 13 9 Troubleshooting 14 10 Warranty and Liability 14 11 Specications 15 12 Disposal Instructions 15 13 CE Declaration 15

1 Safety Instructions:

10

ATTENTION! Only skilled electricians may assemble
and disassemble the housing of the product. There
is a risk of electric shock and short circuit!

DANGER! Risk of life by electric shock!

Avoid contacting mains voltages!

ATTENTION! Risk of short-circuit!

Never bridge contacts!
Do not put things into ventilation slots or ports!

ATTENTION! Risk of injury by stumbling!

Attend to safe cable installation!

• This product is not a toy and is not meant for children,
because it contains small parts which can be swallowed
and injured when used inappropriately! Persons with
mental or physical impairments may not use this product
without help caused to safety reasons.

• Install and store the product and its accessories in
a way persons cannot be injured, or objects not be

damaged for example by dropping or stumbling.

• Remove or store the packing materials well, because
children may cut themselves on them while playing.
Furthermore, there is a risk of swallowing and inhalating
of incidentals and insulating material.

• A defective device may not be put into operation, but
must be disconnected from mains and protected against
further use. Repairing, such as assembling and disas-
sembling the housing is only allowed to skilled professio-
nals. By repairing it yourself you will loose all warranties
and there is a risk of electric shock and short circuit.

• Operate the product only with a voltage of 230 V AC.

• Unplug all cables when not in use and during thunder
storms.

• Avoid extreme inuences, e.g. like heat and coldness,
humidity and direct sun insultaion, vibrations and
mechanical pressure.

• Do not insert objects, e.g. metal parts and cables in
inappropriate ventilation slots or ports. There is a risk of
electrical shock and short circuit!

• Do not modify or change the product or its accessories!
Also mind chapter “warranty and liability“.

• Do not use damaged products or parts.

• Only use the product in dry interior rooms.

• NEVER let the device unattended when in use!

2 Description and Function:

This product is a DVB-T indoor antenna incl. power supply for
receiving digital terrestrial HD/SD TV. It offers an extreme low
noise amplier, latest matching technology, and stabil signal
reception and can be installed to stand or wall.

3 Intended Use:

This product is made for charging and operating devices like
described in chapter 2. We do not permit using the product in
other ways. Use the product only in dry interior rooms. Not
attending to these regulations and safety instructions might
cause fatal accidents, injuries and damages to persons and
property.

4 Scope of Delivery:

1 2 3 4 5 6 7

1 1 x wall bracket

2 2 x wall screws

11

User‘s Manual

5 Graphic Diagram:

Figure with stand

6 Installation:

Using the stand:

Slide the antenna (6) onto the
stand (7) until it locks.

3 2 x wall dowels (for concrete walls)

4 1 x power supply (230 V~)

5 1 x power inserter

6 1 x DVB-T antenna

7 1 x stand

1 x user‘s manual

Wall mounting for
wood and concrete walls:

1. Make sure, no live cables/tubes are inside the wall behind
the place of installation.

2. Use a boring machine to drill 2 holes of each 35 mm into
the wall in right distance. Use the bracket as gauge.

3. Concrete walls: Hammer the dowels (3) into the drill holes
by using a hammer.

For stone walls it might be necessary to use other dowels.
Wooden walls normally does not need any dowel.

12

7 Connecting and Operating:

1. Check the packing content by comparing it to the scope of
delivery.

2. Compare the specications of all used products to make
sure they are compatible to each other.

Using the 230 V power supply:

1. Connect the antenna cable to the power inserter (5) and
the power inserter to the Set-Top Box (DVB-T Receiver).

2. Connect the delivered power supply (4) to the DC
connection of the power inserter (5) and the other side to
a 230 V AC mains socket.

alternative connection
Using the receiver as power supply:

1. Connect the antenna cable to the Set-Top Box
(DVB-T Receiver).

2. Activate the antenna powering function of your DVB-T
Receiver or your TV.

• Change position and place of the antenna, if the signal
quality is too bad.

• Perform the channel scan of your DVB-T Receiver/TV.

8 Maintenance, care, storage, and transport:

ATTENTION! Risk of re by short-circuit and

overheating!

Mind adequate ventilation and use re-resistant and
solid surfaces!

ATTENTION! Risk of injury by stumbling!

Attend to safe cable installation!

• The device is maintenance-free.

• Always disconnect the mains plug from mains when not

in use!

• Use a dry and soft cloth to clean your product. Be careful

13

User‘s Manual

to avoid scratches. Use a slightly moist cloth for heavy
stains. Look out for live cables! Do not use any cleaning
supplies: This can cause burns to the materials. Avoid
liquid entry to the device.

• Avoid places with high temperatures, humidity, or places
which can become wet, also during maintenance, care,
storage, and transport.

• Keep the product away from children and store it at dry
and dust-proof places!

• Keep the original packing for transport and to avoid
damages.

9 Troubleshooting:

Problem Help

Antenna does not work • Attend to the assembling

order of chapter 6.

• Make sure, the antenna is
supplied by power supply or
receiver.

bad signal reception • Change position or place of

the antenna.

other questions • Contact your dealer.

14

10 Warranty and Liability:

• The producer grants a 2 years warranty to a new device.

• As the manufacturer has no inuence on installation,
warranty only applies to the product itself.

• If any fault or damage is detected on your device, please
contact your dealer and provide your sales slip or invoice
as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the
manufacturer. You make the work of our technicians
considerably easier, describing possible faults in detail
– only then you can be assured that faults, occurring only
rarely, will be found and repaired with certainty!

• The manufacturer is not liable for damages to persons or
property caused by improper installation, operation or
maintenance, not described in this manual.

• Do not alter or modify the product or its accessories.

• Any use other than described in this user`s manual is not
permitted and causes loss of warranty, loss of guarantee,
and non-liability.

• We reserve our right for misprints and changes of the
device, packing, or user`s manual.

11 Specications:

Power supply In / output voltage 230 V AC / 12 V DC

Antenna Frequency Range VHF: 47 ~ 230 MHz

UHF: 470 ~ 870 MHz

Overall gain up to VHF: 42 ± 3 dB

UHF: 38 ± 3 dB

Noise gure (max.) < 2 dB

O/P Return Loss < -8 dB

RF Output Impedance 75 Ohm

RF Coaxial Cable IEC plug / approx. 1.5 m 1.5C-2V

Power Inserter Frequency Range VHF: 47 ~ 890 MHz

Insertion loss < 2 dB

DC Input 9 ~ 12 V DC

DC Output 5 V DC

Input / Output IEC jack / IEC plug

12 Disposal Instructions:

According to the European WEEE directive,
electrical and electronic equipment must not be
disposed with consumers waste. Its components
must be recycled or disposed apart from each
other. Otherwise contaminative and hazardous substances
can pollute our environment.

You as a consumer are committed by law to dispose
electrical and electronic devices to the producer, the dealer,
or public collecting points at the end of the devices lifetime
for free. Particulars are regulated in national right. The
symbol on the product, in the user`s manual, or at the
packaging alludes to these terms. With this kind of waste
separation, application, and waste disposal of used devices
you achieve an important share to environmental protection.

WEEE Directive: 2002/96/EC
WEEE No: 82898622

13 CE Declaration:

This device corresponds to EU directive
2004/108/EC and 2006/95/EC: With the CE
sign Goobay®, a registered trademark of the
Wentronic GmbH ensures, that the product is conformed to
the basic standards and directives. These standards can be
requested online on www.goobay.de. All trademarks and re­gistered brands are the property of their respective owners.

15

Revision Date 2012-05- 03

Version 1

®

Goobay
Pillmannstraße 12

38112 Braunschweig

Germany

Made in China.

Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de
