Page 1
102.6
87.0
58.6
14.8
4 - Ø 6
91.2°

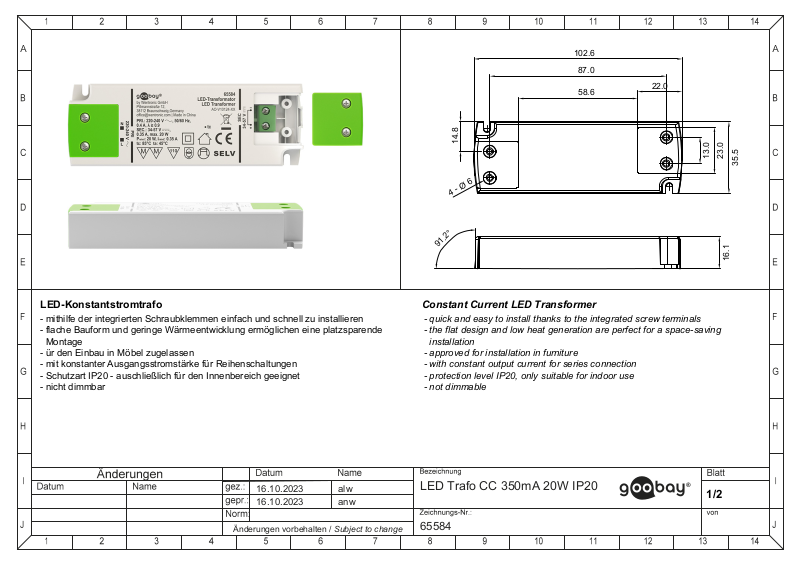

LED-Konstantstromtrafo Constant Current LED Transformer
- mithilfe der integrierten Schraubklemmen einfach und schnell zu installieren
- flache Bauform und geringe Wärmeentwicklung ermöglichen eine platzsparende
Montage
- ür den Einbau in Möbel zugelassen
- mit konstanter Ausgangsstromstärke für Reihenschaltungen
- Schutzart IP20 - auschließlich für den Innenbereich geeignet
- nicht dimmbar
- quick and easy to install thanks to the integrated screw terminals
- the flat design and low heat generation are perfect for a space-saving
installation
- approved for installation in furniture
- with constant output current for series connection
- protection level IP20, only suitable for indoor use
- not dimmable
22.0
13.0
23.0
16.1
35.5
16.10.2023
16.10.2023
Änderungen vorbehalten / Subject to change
alw
anw
LED Trafo CC 350mA 20W IP20
1/2
65584
Page 2
Technische Daten Specifications
Eingangsspannung: 220-240 V , 50/60 Hz
Eingangsstrom (max.): 0,4 A
Ausgangsspannung: 34-57 V
Ausgangsstrom: 0,35 A
Ausgangsleistung (max.): 20 W
Leistungsaufnahme im Leerlaufzustand (Pno): 0,10 W
Leistungsaufnahme im Bereitschaftszustand (P
Stromtoleranz: ± 10 %
Welligkeit der Ausgangsspannung (Spitze-Spitze): < 300 mV p-p
Total Harmonic Distortion (THD): 12,6 %
Wirkungsgrad bei Volllast: 89,4 %
Leistungsfaktor (PF): ≥ 0,9
Primär- und Sekundärkabel: H05VVH2-F 2×0,75 mm²
tc / ta: 85 °C / 45 °C
Schutz vor: Kurzschluss, Überlast, Überspannung,
Überhitzung, offener Schaltkreis
Art der Kühlung: Natürliche Konvektion
Nennlebensdauer: 30000 h
Schutzart: IP20
Schutzklasse: II
Verwendete Lichtquellen: LED oder OLED
Betriebsbedingungen: -20 °C ~ +45 °C | 20 % ~ 90 % RH
Lagerbedingungen: -40 °C ~ +80 °C | 20 % ~ 90 % RH
Gewicht: ca. 56 g
): N/A
sb
Input voltage: 220-240 V , 50/60 Hz
Input current (max.): 0.4 A
Output voltage: 34-57 V
Output current: 0.35 A
Output power (max.): 20 W
No-Load Power (Pno): 0.10 W
Standby Power (P
Current tolerance: ± 10 %
Output voltage ripple (peak-to-peak): < 300 mV p-p
Total Harmonic Distortion (THD): 12.6 %
Efficiency (at full load): 89.4 %
Power factor (PF): ≥ 0.9
Primary and secondary cable: H05VVH2-F 2×0.75 mm²
tc / ta: 85 °C / 45 °C
Protection against: short circuit, overload, overvoltage,
overheating, open circuit
Cooling mode: natural convection
Rated lifetime: 30000 h
Protection level: IP20
Protection class: II
For use with light sources: LED or OLED
Operating conditions: -20 °C ~ +45 °C | 20 % ~ 90 % RH
Storage conditions: -40 °C ~ +80 °C | 20 % ~ 90 % RH
Weight: approx. 56 g
): N/A
sb
16.10.2023
16.10.2023
Änderungen vorbehalten / Subject to change
alw
anw
LED Trafo CC 350mA 20W IP20
2/2
65584
