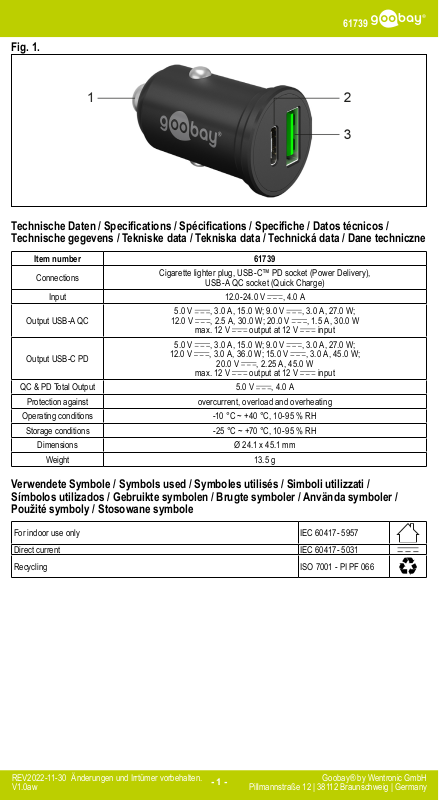

Page 1
61739
Fig. 1.
Technische Daten / Specications / Spécications / Speciche / Datos técnicos /
Technische gegevens / Tekniske data / Tekniska data / Technická data / Dane techniczne
Item number 61739
Connections
Input 12.0-24.0 V
Output USB-A QC
Output USB-C PD
QC & PD Total Output 5.0 V
Protection against overcurrent, overload and overheating
Operating conditions -10 °C ~ +40 °C, 10-95 % RH
Storage conditions -25 °C ~ +70 °C, 10-95 % RH
Dimensions Ø 24.1 x 45.1 mm
Weight 13.5 g
Cigarette lighter plug, USB-C™ PD socket (Power Delivery),
USB-A QC socket (Quick Charge)
, 4.0 A
, 3.0 A, 15.0 W; 9.0 V , 3.0 A, 27.0 W;
5.0 V
12.0 V , 2.5 A, 30.0 W; 20.0 V , 1.5 A, 30.0 W
max. 12 V output at 12 V input
, 3.0 A, 15.0 W; 9.0 V , 3.0 A, 27.0 W;
5.0 V
12.0 V , 3.0 A, 36.0 W; 15.0 V , 3.0 A, 45.0 W;
20.0 V , 2.25 A, 45.0 W
max. 12 V output at 12 V input
, 4.0 A
Verwendete Symbole / Symbols used / Symboles utilisés / Simboli utilizzati /
Símbolos utilizados / Gebruikte symbolen / Brugte symboler / Använda symboler /
Použité symboly / Stosowane symbole
For indoor use only IEC 60417- 5957
Direct current IEC 60417- 5031
Recycling ISO 7001 - PI PF 066
REV2022-11-30
V1.0aw
Änderungen und Irrtümer vorbehalten.
- 1 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 2
DE
EN
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und
enthält wichtige Hinweise zum korrekten Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss gegen unbeabsichtigte Weiterbenutzung gesichert werden.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
Massekurzschluss
Dual-USB Auto-Schnellladegerät USB-C™ PD
Dual-USB Auto Fast Charger USB-C™ PD
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
• Öffnen Sie niemals das Gehäuse.
• Modizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Drehen, biegen oder belasten Sie das Produkt im einge-
steckten Zustand nicht auf andere Weise mechanisch.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in
einwandfreiem Zustand.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung, Mikrowellen
sowie Vibrationen und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch
die Begleitdokumentation behebbaren Problemen, an
Händler oder Hersteller.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial
gegen unbeabsichtigte Benutzung.
• Schließen Sie am Produkt angeschlossene Geräte
NICHT gleichzeitig über andere Schnittstellen am Fahrzeug an.
2 Beschreibung und Funktion
2.1 Produkt
Dieses Produkt ist ein Kfz-Ladeadapter zum Laden und Betreiben von bis zu zwei USB-Kleingeräten über das Bordnetz. Es wandelt Bordspannung in 5 V, 9 V, 12 V, 15 V und
20 V Spannung um. Das Produkt unterstützt den PD- und
QC-Standard (PD = Power Delivery; QC = Quick Charge).
2.2 Lieferumfang
Dual-USB Auto-Schnellladegerät USB-C™ PD (Power Delivery) (45 W), Betriebsanleitung
2.3 Bedienelemente
Siehe Fig. 1.
1 Zigarettenanzünder-Stecker
2 USB-C™ PD-Buchse (Power Delivery)
3 USB-A QC-Buchse (Quick Charge)
3 Bestimmungsgemäßer Gebrauch
Dieses Produkt ist ausschließlich für den privaten
Gebrauch und den dafür vorgesehenen Zweck
geeignet. Dieses Produkt ist nicht für den gewerb-
lichen Gebrauch bestimmt.
Eine andere als in Kapitel „Beschreibung und Funktion“
bzw. in den „Sicherheitshinweisen“ beschriebene Verwen-
dung ist nicht gestattet. Dieses Produkt darf nur in trocke-
nen Innenräumen benutzt werden. Das Nichtbeachten und
Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit
und Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwen-
denden Geräte und stellen Sie die Kompatibilität sicher.
REV2022-11-30
V1.0aw
Änderungen und Irrtümer vorbehalten. |
Subject to change without notice.
61739
5 Anschluss und Bedienung
1. Verbinden Sie bis zu zwei USB-Geräte über geeignete
Ladekabel mit den Buchsen des Kfz-Ladegeräts.
Ladekabel sind nicht im Lieferumfang enthalten.
2. Stecken Sie den Zigarettenanzünder-Stecker des Kfz-
Ladegeräts in eine Bordsteckdose.
3. Trennen Sie alle Steckverbindungen nach Gebrauch.
Das Produkt enthält keine während des Gebrauchs zu bedienenden Elemente.
Bei einer Eingangsspannung von 12 V kann an den Buchsen nur max. 12 V ausgegeben werden.
6 Wartung, Pege, Lagerung und
Transport
Das Produkt ist wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie zum Reinigen nur ein trockenes und
weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt bei längerem Nichtgebrauch
für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
• Lagern Sie das Produkt kühl und trocken.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
7.1 Produkt
Elektrische und elektronische Geräte dürfen nach
der europäischen WEEE Richtlinie nicht mit dem
Hausmüll entsorgt werden. Deren Bestandteile
müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit
und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und elektronische Geräte am
Ende ihrer Lebensdauer an den Hersteller, die Verkaufs-
stelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das
jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen entsorgt werden - Papier in
der Papiertonne, Kunststoffe im gelben Sack und
Glas im Altglas-Container.
DE4535302615620
8 EU-Konformitätserklärung
und Richtlinien der europäischen Bestimmungen erfüllt.
1 Safety instructions
The user manual is part of the product and contains important information for correct use.
The user manual must be available for uncertainties and
passing the product.
- 2 -
Mit dem CE-Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass
das Produkt die grundlegenden Anforderungen
• Read the user manual completely and carefully before use.
• Keep this user manual.
• Do not open the housing.
• Do not modify product and accessories.
• Do not short-circuit connectors and circuits.
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 3
EN
FR
Do not operate a device if it is not in working order. In such
cases, it must be secured against unintentional further use.
Not meant for children. The product is not a toy!
Short circuit to ground
Dual-USB Auto Fast Charger USB-C™ PD
Chargeur Rapide Double USB pour Voiture USB-C™ PD
• Do not rotate, bend or mechanically strain otherwise in
inserted state.
• Use product, product parts and accessories only in perfect condition.
• Avoid stresses such as heat and cold, moisture and direct sunlight, microwaves, vibrations and mechanical
pressure.
• In case of questions, defects, mechanical damage, trouble and other problems, non-recoverable by the documentation, contact your dealer or producer.
• Secure packaging, small parts and insulation against
accidental use.
• Do NOT hook up devices connected to the product to
the vehicle via other interfaces at the same time.
2 Description and function
2.1 Product
This product is a car charging adapter for charging and
operating up to two small USB devices via the on-board power supply. It converts on-board voltage into 5 V, 9 V, 12 V,
15 V and 20 V voltage. The product supports the PD and
QC standard (PD = Power Delivery; QC = Quick Charge).
2.2 Scope of delivery
Dual-USB Auto Fast Charger USB-C™ PD (Power Delivery) (45 W), User Manual
2.3 Operating Elements
See Fig. 1.
1 Cigarette lighter plug
2 USB-C™ PD socket (Power Delivery)
3 USB-A QC socket (Quick Charge)
3 Intended use
This product is intended exclusively for private
use and its intended purpose. This product is not
intended for commercial use.
We do not permit using the device in other ways like descri-
bed in chapter „Description and Function“ or in the „Safety Instructions“. Use the product only in dry interior rooms.
Not attending to these regulations and safety instructions
might cause fatal accidents, injuries, and damages to persons and property.
4 Preparation
1. Check the scope of delivery for completeness and integrity.
2. Compare the specications of all used devices and en-
sure compatibility.
5 Connection and operation
1. Connect up to two USB devices to the sockets of the
car charger using suitable charging cables.
Charging cables are not included in the scope of delivery.
2. Insert the cigarette lighter plug of the car charger into an
on-board socket.
3. Disconnect all connectors after use.
The product does not contain any elements to be operated during use.
With an input voltage of 12 V, only max. 12 V can be output at the sockets.
6 Maintenance, Care, Storage and
Transportation
The product is maintenance-free.
NOTICE! Material damage
• Only use a dry and soft cloth for cleaning.
• Do not use detergents or chemicals.
REV2022-11-30
V1.0aw
Subject to change without notice. |
Sous réserve de modications.
61739
• Store the product out the reach of children and in a dry
and dust-protected ambience when not in use.
• Store cool and dry.
• Keep and use the original packaging for transport.
7 Disposal instructions
7.1 Product
According to the European WEEE directive, electrical and electronic equipment must not be disposed
with consumers waste. Its components must be recycled or disposed apart from each other. Otherwi-
se contaminative and hazardous substances can damage
the health and pollute the environment.
As a consumer, you are committed by law to dispose electrical and electronic devices to the producer, the dealer, or
public collecting points at the end of the devices lifetime for
free. Particulars are regulated in national right. The symbol
on the product, in the user manual, or at the packaging alludes to these terms. With this kind of waste separation, application, and waste disposal of used devices you achieve
an important share to environmental protection.
WEEE No: 82898622
7.2 Packaging
Packaging can be disposed of free of charge at the
suitable collection points – paper belongs in paper
bins, plastics belong in yellow sacks and glass belongs in used glass bins.
DE4535302615620
8 EU Declaration of conformity
standards and directives.
1 Consignes de sécurité
Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation.
Le mode d‘emploi doit être disponible à des incertitudes et
transfert du produit.
Un appareil défectueux ne doit pas être mis en service. Il
doit au contraire être protégé contre toute utilisation involontaire.
Non destiné à des enfants. Le produit n‘est pas un jouet !
Court-circuit à la terre
- 3 -
With the CE sign Goobay®, a registered trademark of the Wentronic GmbH ensures, that the
product is conformed to the basic European
• Lisez le mode d‘emploi attentivement et complètement
avant de l‘utiliser.
• Conservez soigneusement ce mode d‘emploi.
• Ne pas ouvrir le boîtier.
• Ne modiez pas le produit et les accessoires.
• Pas court-circuiter des connexions et circuits.
• Dans l‘état inséré ne tourne pas, plier ou de la souche
par voie mécanique.
• Utilisez le produit, pièces et accessoires des produits
uniquement en parfait état.
• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pres-
sion mécanique.
• En cas de questions, les défauts, les dommages mécaniques, des ingérences et d‘autres problèmes, non récupérables par la documentation, contactez votre re-
vendeur ou le producteur.
• Sécuriser l‘emballage, petites pièces et l‘isolation contre
l‘utilisation accidentelle.
• Ne reliez PAS les appareils raccordés au produit en
même temps à d’autres interfaces du véhicule.
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 4
FR
IT
Chargeur Rapide Double USB pour Voiture USB-C™ PD
Doppio caricatore veloce da auto USB-C™ PD
2 Description et fonction
2.1 Produit
Ce produit est un adaptateur de charge pour voiture per-
mettant de charger et de faire fonctionner jusqu‘à deux petits appareils USB via l‘alimentation embarquée. Il convertit
la tension embarquée en une tension de 5 V, 9 V, 12 V, 15
V et 20 V. Le produit prend en charge les normes PD et QC
(PD = Power Delivery ; QC = Quick Charge).
2.2 Contenu de la livraison
Chargeur Rapide Double USB pour Voiture USB-C™ PD
(Power Delivery) (45 W), Mode d‘emploi
2.3 Eléments de commande
Voir la Fig. 1.
1 Fiche d‘allume-cigare
2 Prise USB-C™ PD (Power Delivery)
3 Prise USB-A QC (Quick Charge)
3 Utilisation prévue
Ce produit est exclusivement destiné à un usage
privé et aux ns initialement prévues. Ce produit
n’est pas destiné à un usage commercial.
Nous n’autorisons pas l’utilisation du dispositif d’une façon
différente de celle décrite au chapitre „Description et Fonctions“ et „Consignes de sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter
ces instructions de sécurité et points de règlement est su-
sceptible de provoquer des accidents mortels, blessures et
dommages à la personne et à ses biens.
4 Préparation
1. Vériez le contenu de livraison pour l‘exhaustivité et l‘in-
tégrité.
2. Comparez les caractéristiques de tous les équipements
à utiliser et pour assurer la compatibilité.
5 Connexion et fonctionnement
1. Connectez jusqu‘à deux appareils USB aux prises du
chargeur de voiture à l‘aide de câbles de charge appropriés.
Les câbles de charge ne sont pas inclus dans la livraison.
2. Insérez la che allume-cigare du chargeur de voiture
dans une prise de bord.
3. Débranchez tous les connecteurs après utilisation.
Le produit ne contient pas d‘éléments à faire fonctionner
pendant l‘utilisation.
Avec une tension d‘entrée de 12 V, seule une tension de
12 V max. 12 V peut être délivrée sur les prises.
6 Maintenance, Entretien, Stockage et
Transport
Le produit est sans entretien.
AVERTISSEMENT! Dommages matériels
• Utilisez uniquement un chiffon doux et sec pour le nettoyage.
• Ne pas utiliser de détergents et de produits chimiques.
• Conserver le produit hors de la portée des enfants et
dans une ambiance sèche et protégé de la poussière
lorsqu‘il ne est pas en cours d‘utilisation.
• Endroit frais et sec.
• Conserver et utiliser l‘emballage d‘origine pour le transport.
7 Instructions pour l’élimination
7.1 Produit
Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec
les déchets domestiques est strictement interdite.
Leurs composants doivent être recyclés ou élimi-
nés de façon séparée. Les composants toxiques et dangereux peuvent causer des dommages durables à la santé et
REV2022-11-30
V1.0aw
Sous réserve de modications. |
Con riserva di modiche.
61739
à l‘environnement s‘ils ne sont pas éliminés correctement.
Vous, en tant que consommateur, êtes commis par la loi à
la mise au rebut des appareils électriques et électroniques
auprès du fabricant, du distributeur, ou des points publics
de collecte à la n de la durée de vie des dispositifs, et ce
de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec
ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez une
part importante de la protection de l‘environnement.
No DEEE : 82898622
7.2 Emballages
Les emballages peuvent être mis au rebut gratuite-
ment dans les lieux de collecte adaptés - le papier
dans le conteneur à papier, les matériaux plastiques
dans le conteneur à plastique et le verre dans le conteneur
à verre.
DE4535302615620
8 Déclaration UE de conformité
ons et directives de base de la réglementation européenne.
1 Istruzioni per la sicurezza
Le instruzioni per l‘uso è parte integrante del prodotto e
contiene importanti informazioni per un uso corretto.
Le istruzioni per l‘uso essere disponibile per le incertezze e
trasferimento del prodotto.
Non mettere in funzione un dispositivo difettoso, bensì assicurarsi che non venga inavvertitamente usato da altri senza sorveglianza.
Non è pensato per i bambini. Il prodotto non è un giocattolo!
Cortocircuito verso massa
En utilisant le marquage CE, Goobay®, nom
commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme aux conditi-
• Leggere attentamente e completamente le istruzioni pri-
ma dell‘uso.
• Conservare questo istruzioni per l‘uso.
• Non aprire la custodia.
• Non modicare prodotti e accessori.
• Non corto do collegamenti e circuiti.
• Nello stato inserito non ruotare, piegare o ceppo altrimenti meccanicamente.
• Utilizzare il prodotto, le parti del prodotto e gli accessori
solo in perfette condizioni.
• Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così
come forni a microonde, vibrazioni e pressione mec-
canica.
• In caso di domande, difetti, danni meccanici, interferen-
ze e altri problemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore.
• Assicurare l‘imballaggio, le piccole parti e il materiale
isolante contro l‘uso accidentale.
• NON collegare al veicolo dispositivi connessi al prodotto
usando contemporaneamente altre interfacce.
2 Descrizione e funzione
2.1 Prodotto
Questo prodotto è un adattatore di ricarica per auto che
consente di caricare e far funzionare no a due piccoli dispositivi USB tramite l‘alimentazione di bordo. Converte la
tensione di bordo in tensione da 5 V, 9 V, 12 V, 15 V e 20 V.
Il prodotto supporta gli standard PD e QC (PD = Power Delivery; QC = Quick Charge).
2.2 Contenuto della confezione
Doppio caricatore veloce da auto USB-C™ PD (Power De-
livery) (45 W), Istruzioni per l‘uso
- 4 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 5
IT
ES
2.3 Elementi di comando
Vedi Fig. 1.
1 Spina accendisigari
2 Presa USB-C™ PD (Power Delivery)
3 Presa USB-A QC (Quick Charge)
3 Uso previsto
commerciale.
Non è consentito l’uso del dispositivo in modo diverso da
quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“. Usare il prodotto solamente in
ambienti interni asciutti. La mancata osservanza di queste
regole e delle istruzioni per la sicurezza può provocare inci-
denti fatali, lesioni e danni a persone e proprietà.
4 Preparazione
5 Collegamento e funzionamento
Doppio caricatore veloce da auto USB-C™ PD
Cargador rápido para coche USB-C™ PD
Questo prodotto è stato concepito esclusivamente
per l’utilizzo privato e per lo scopo da esso previsto. Questo prodotto non è concepito per l’utilizzo
1. Controllare fornitura sia completa e garantire l‘integrità.
2. Confrontare le speciche di tutti i dispositivi utilizzati per
garantire la compatibilità.
1. Collegare no a due dispositivi USB alle prese del cari-
catore per auto utilizzando cavi di ricarica adeguati.
I cavi di ricarica non sono compresi nella fornitura.
2. Inserire la spina dell‘accendisigari del caricabatteria per
auto in una presa di bordo.
3. Dopo l‘uso, scollegare tutti i connettori.
Il prodotto non contiene elementi da azionare durante l‘uso.
Con una tensione di ingresso di 12 V, alla presa di corrente possono essere erogati solo max. 12 V in uscita dalle prese
6 Manutenzione, cura, conservazione
e trasporto
Il prodotto è esente da manutenzione.
AVVERTENZA! Danni materiali
• Utilizzare un panno asciutto e morbido solo per la pulizia.
• Non utilizzare detergenti e prodotti chimici.
• Conservare il prodotto fuori dalla portata dei bambini e
in un ambiente asciutto e protetto dalla polvere quando non in uso.
• Conservare fresco e asciutto.
• Conservare e utilizzare l‘imballaggio originale per il trasporto.
7 Note per lo smaltimento
7.1 Prodotto
In conformità alla Direttiva Europea WEEE, le at-
trezzature elettriche ed elettroniche non devono essere smaltite insieme ai riuti urbani. I componenti
devono essere riciclati o smaltiti separatamente.
Componenti tossici e pericolosi possono causare danni
permanenti alla salute e all‘ambiente se smaltiti in modo inadeguato.
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine
della loro durata utile. Devono anche essere osservate tutte
le leggi e le normative locali. Il simbolo apposto sul prodot-
to, nel manuale o sulla confezione richiama l’attenzione su
questi termini. Con questo tipo di raccolta differenziata e
smaltimento dei prodotti usati si contribuisce in modo sos-
tanziale alla protezione dell’ambiente.
WEEE No: 82898622
REV2022-11-30
V1.0aw
Con riserva di modiche. |
Sujeto a cambios sin previo aviso.
61739
7.2 Imballaggi
Gli imballaggi possono essere smaltiti gratuitamente
negli appositi punti di raccolta: la carta nella campana, la plastica nel sacco giallo e il vetro nel conteni-
tore per riuti in vetro.
DE4535302615620
8 Dichiarazione di conformità UE
alle linee guida delle normative Europee.
1 Instrucciones de seguridad
Las instrucciones de uso son parte del producto y contienen información importante para el uso correcto.
Las instrucciones de uso deben estar disponibles en caso
de incertidumbre y transmisión del producto.
Un aparato defectuoso no debe ponerse en funcionamiento, sino que se debe asegurar contra cualquier uso accidental.
No adecuado para niños. ¡Este producto no es un juguete!
Cortocircuito a masa
Usando il marchio CE, Goobay®, un marchio
registrato della Wentronic GmbH, dichiarache il
dispositivo è conforme ai requisiti di base ed
• Lea las instrucciones de uso completamente y cuidadosamente antes de usar.
• Guarde las instrucciones de uso.
• No abra la carcasa.
• No modique el producto y los accesorios.
• No cortocircuite las conexiones y los circuitos.
• No lo gire, lo doble ni lo someta a una carga mecánica
de cualquier otra forma mientras esté conectado.
• Utilice el producto, las piezas del producto y los accesorios solo si están en perfecto estado.
• Evite exponer el dispositivo a cargas extremas, como
calor y frío, humedad y la radiación directa del sol, así
como a vibraciones y presión mecánica.
• En caso de defectos, daños mecánicos, averías y otros
problemas que no se puedan resolver con la documentación incluida, póngase en contacto con el vendedor o
el fabricante.
• Proteja el embalaje, las piezas pequeñas y el material
aislante contra un uso accidental.
• NO conecte al mismo tiempo al vehículo a través de
otras interfaces los dispositivos conectados al producto.
2 Descripción y funcionamiento
2.1 Producto
Este producto es un adaptador de carga para coche que
permite cargar y hacer funcionar hasta dos pequeños dis-
positivos USB a través de la fuente de alimentación de a
bordo. Convierte la tensión de a bordo en 5 V, 9 V, 12 V, 15
V y 20 V. El producto es compatible con el estándar PD y
QC (PD = Power Delivery; QC = Quick Charge).
2.2 Volumen de suministro
Cargador rápido para coche USB-C™ PD (Power Delivery)
(45 W), Instrucciones de uso
2.3 Elementos de manejo
Véase la Fig. 1.
1 Enchufe del mechero
2 Toma USB-C™ PD (Power Delivery)
3 Toma USB-A QC (Quick Charge)
3 Uso conforme a lo previsto
Este producto es exclusivamente para uso priva-
do y para la nalidad prevista. Este producto no
está pensado para su uso con nes comerciales.
No se permite un uso distinto al descrito en el capítulo
«Descripción y funcionamiento» o «Indicaciones de seguridad». Este producto solamente se puede utilizar en inter-
- 5 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 6
ES
NL
iores secos. La inobservancia y el incumplimiento de estas
normas e indicaciones de seguridad pueden derivar en accidentes graves, daños personales y materiales.
4 Preparación
5 Conexión y manejo
Cargador rápido para coche USB-C™ PD
Dubbele USB autolader USB-C™ PD
1. Compruebe que el volumen de suministro esté comple-
to e íntegro.
2. Compare los datos técnicos de todos los dispositi-
vos que se vayan a utilizar y asegúrese de su compatibilidad.
1. Conecta hasta dos dispositivos USB a las tomas del
cargador de coche con cables de carga adecuados.
Los cables de carga no están incluidos en el volumen de
suministro.
2. Inserte el enchufe del mechero del cargador de coche
en una toma de corriente de a bordo.
3. Desconecte todos los conectores después del uso.
El producto no contiene ningún elemento que deba ser
accionado durante su uso.
Con una tensión de entrada de 12 V, sólo puede salir un
máximo de 12 V en las tomas de corriente.
6 Mantenimiento, conservación,
almacenamiento y transporte
El producto no necesita mantenimiento.
¡ATENCIÓN! Daños materiales
• Utilice solo un paño seco y suave para realizar la limpieza.
• No utilice productos de limpieza ni productos químicos..
• En caso de no utilizarse durante un tiempo prolongado,
almacene el producto lejos del alcance de los niños en
un lugar seco y resguardado del polvo.
• Almacénelo en un lugar fresco y seco.
• Conserve y utilice el embalaje original para el transporte.
7 Indicaciones para la eliminación
7.1 Producto
De acuerdo con la directiva RAEE europea, los dis-
positivos eléctricos y electrónicos no se deben desechar junto con los residuos domésticos. Sus
componentes deben reciclarse o desecharse por
separado, ya que la eliminación de forma inadecuada de
los componentes tóxicos o peligrosos puede ocasionar perjuicios duraderos a la salud y al medio ambiente.
Según la ley alemana de dispositivos eléctricos (ElektroG),
como usuario está obligado a devolver los dispositivos
eléctricos y electrónicos al fabricante, al lugar de venta o a
un centro público de recogida al nal de su vida útil, de forma gratuita. Los detalles especícos se articulan mediante
la legislación del país. El símbolo en el producto, el manual
del operador y/o el embalaje señala estas normas. Con
esta forma de separación de sustancias, reciclaje y eliminación de dispositivos obsoletos contribuye de forma importante a la protección del medio ambiente.
RAEE n.º: 82898622
7.2 Embalajes
Los embalajes se pueden eliminar de forma gratuita
depositándolos en los correspondientes puntos de
recogida: el papel en el contenedor de papel, el
plástico en el contenedor amarillo y el vidrio en el contenedor de vidrio usado.
DE4535302615620
8 Declaración de conformidad CE
quisitos básicos de las regulaciones europeas.
REV2022-11-30
V1.0aw
Al utilizar la marca CE, Goobay®, una marca
registrada de Wentronic GmbH, declara que
este dispositivo cumple con las directivas y re-
Sujeto a cambios sin previo aviso. |
Wijzigingen voorbehouden.
61739
1 Veiligheidsvoorschriften
Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.
• Lees de gebruiksaanwijzing voor gebruik volledig en
zorgvuldig door.
De gebruiksaanwijzing moet beschikbaar zijn in geval van
onduidelijkheden en het doorgeven van het product.
• Bewaar de gebruiksaanwijzing.
• De behuizing niet openen.
• Breng geen wijzigingen aan producten of accessoires
aan.
• Aansluitingen en schakelcircuits niet kortsluiten.
• In aangesloten toestand niet verdraaien, buigen of an-
derszins blootstellen aan mechanische belasting.
Een defect apparaat mag niet in bedrijf worden gesteld,
maar moet onmiddellijk tegen onbedoeld verder gebruik
worden beveiligd.
• Gebruik product, productonderdelen en accessoires alleen in perfecte staat.
• Extreme belastingen, zoals warmte en koude, natheid
en directe zonnestraling, microgolven alsmede trillingen
en mechanische druk vermijden.
• Bij vragen, defecten, mechanische beschadigingen, storingen of andere problemen die niet door de bijgevoegde documentatie kunnen worden verholpen, neemt u
contact op met uw dealer of fabrikant.
Niet geschikt voor kinderen. Dit product is geen speelgoed!
• Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen onbedoeld gebruik.
Aardkortsluiting
• Verbind apparaten die op het product zijn aangesloten, NIET tegelijkertijd via andere interfaces met het voertuig.
2 Beschrijving en werking
2.1 Product
Dit product is een autolaadadapter voor het laden en bedienen van maximaal twee kleine USB-apparaten via de
boordspanning. Hij zet de boordspanning om in 5 V, 9 V,
12 V, 15 V en 20 V spanning. Het product ondersteunt de
PD- en QC-standaard (PD = Power Delivery; QC = Quick
Charge).
2.2 Leveringsomvang
Dubbele USB autolader USB-C™ PD (Power Delivery) (45
W), Gebruiksaanwijzing
2.3 Bedieningselementen
Zie g. 1.
1 Stekker van de sigarettenaansteker
2 USB-C™ PD-aansluiting (Power Delivery)
3 USB-A QC-aansluiting (Quick Charge)
3 Gebruik conform de voorschriften
Dit product is uitsluitend bestemd voor privégebruik en het daarvoor bedoelde doeleinde. Dit product
is niet bestemd voor commercieel gebruik.
Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en functie“ of in de „Veiligheidsinstructies“ is niet
toegestaan. Dit product mag alleen worden gebruikt in droge binnenruimten. Het niet in acht nemen en niet opvol-
gen van deze instructies en veiligheidsvoorschriften kan
leiden tot ernstige ongevallen, lichamelijk letsel en materiële schade.
4 Voorbereiding
1. Controleer of de leveringsomvang volledig en onbeschadigd is.
2. Vergelijk de technische gegevens van alle te gebruiken apparaten met elkaar en stel de onderlinge compa-
tibiliteit zeker.
- 6 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 7
NL
DA
5 Aansluiting en bediening
Dubbele USB autolader USB-C™ PD
Hurtig oplader til bil med dobbelt USB-C™ PD
1. Sluit maximaal twee USB-apparaten aan op de aansluitingen van de autolader met behulp van geschikte
oplaadkabels.
Laadkabels worden niet meegeleverd.
2. Steek de stekker van de sigarettenaansteker van de autolader in een boordcontactdoos.
3. Ontkoppel alle stekkers na gebruik.
Het product bevat geen elementen die tijdens het gebruik
moeten worden bediend.
Bij een ingangsspanning van 12 V kan slechts max. 12 V
aan de stopcontacten worden afgegeven.
6 Onderhoud, verzorging, opslag en
transport
Het product is onderhoudsvrij.
ATTENTIE! Materiële schade
• Gebruik alleen een droge en zachte doek om te reinigen.
• Gebruik geen reinigingsmiddel en chemische producten.
• Als het product langere tijd niet wordt gebruikt, bewaar
het dan in een droge en stofdichte omgeving en houd
het buiten het bereik van kinderen.
• Sla het product koel en droog op.
• Bewaar de originele verpakking voor het transport en
gebruik deze.
7 Aanwijzingen voor afvalverwijdering
7.1 Product
Elektrische en elektronische apparaten mogen volgens de Europese AEEA-richtlijn niet met het huisvuil worden weggegooid. De onderdelen daarvan
moeten gescheiden bij de recycling of de afvalver-
wijdering worden ingeleverd, omdat giftige en gevaarlijke
onderdelen bij onvakkundige afvalverwijdering de gezondheid en het milieu duurzaam schade kunnen berokkenen.
U bent als consument volgens de Duitse Wet op de elektronica (ElektroG) verplicht om elektrische en elektronische
apparaten aan het einde van hun levensduur kosteloos terug te geven aan de fabrikant, de winkel of aan de daarvoor
voorziene, openbare inzamelpunten. Bijzonderheden daarover regelt het betreffende nationale recht. Het symbool op
het product, de gebruiksaanwijzing en/of de verpakking verwijst naar deze bepalingen. Met dit type scheiding van stof-
fen, recycling en afvalverwijdering van oude apparaten levert u een belangrijke bijdrage aan de bescherming van
ons milieu.
AEEA nr.: 82898622
7.2 Verpakkingen
Verpakkingen kunnen kosteloos worden afgevoerd
via de betreffende inzameling – papier bij het oud
papier, plastic in de gele zak en glas in de glasbak.
DE4535302615620
8 EU-conformiteitsverklaring
en richtlijnen van de Europese bepalingen voldoet.
1 Sikkerhedsanvisninger
Brugsanvisningen er en integreret del af produktet og indeholder vigtige anvisninger for korrekt brug.
Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du giver produktet videre.
REV2022-11-30
V1.0aw
Met het CE-teken verklaart Goobay®, een geregistreerd handelsmerk van Wentronic GmbH,
dat het product aan de fundamentele vereisten
• Læs brugsanvisningen helt og omhyggeligt igennem før
ibrugtagning.
• Gem brugsanvisningen.
• Åbn ikke kabinettet.
Wijzigingen voorbehouden. |
Der tages forbehold for ændringer.
61739
• Modicer ikke produktet og tilbehøret.
• Kortslut ikke tilslutninger og koblingskredse.
• Må ikke drejes, bøjes eller på anden måde belastes mekanisk i isat tilstand.
Et defekt apparat må ikke tages i brug, men skal omgående
sikres mod utilsigtet fortsat anvendelse.
• Anvend kun produktet, produktdelene og tilbehøret i
fejlfri stand.
• Undgå ekstreme belastninger som varme og kulde,
nedbør og direkte solindstråling, mikrobølger samt vibrationer og mekaniske tryk.
• Kontakt forhandleren eller producenten i tilfælde af
spørgsmål, defekter, mekaniske skader, fejl og andre problemer, som ikke kan løses ved hjælp af den
medfølgende dokumentation.
Egner sig ikke til børn. Produktet er ikke legetøj!
• Sørg for, at sikre emballage, smådele og isoleringsmateriale mod utilsigtet anvendelse.
Kortslutning til stel
• Tilslut IKKE apparater, der er tilsluttet produktet, til
køretøjet via andre grænseader på samme tid.
2 Beskrivelse og funktion
2.1 Produkt
Dette produkt er en bilopladningsadapter til opladning og
drift af op til to små USB-enheder via den indbyggede
strømforsyning. Den konverterer den indbyggede spænding til 5 V, 9 V, 12 V, 15 V og 20 V spænding. Produktet
understøtter PD- og QC-standarden (PD = Power Delivery;
QC = Quick Charge).
2.2 Leveringsomfang
Hurtig oplader til bil med dobbelt USB-C™ PD (Power Delivery) (45 W), Brugervejledning
2.3 Betjeningselementer
Se Fig. 1.
1 Cigarettænderstik
2 USB-C™ PD-bøsning (Power Delivery)
3 USB-A QC-bøsning (Quick Charge)
3 Bestemmelsesmæssig anvendelse
Dette produkt er udelukkende beregnet til privat
brug og det dertil beregnede formål. Dette produkt
er ikke beregnet til erhvervsmæssig brug.
Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og
funktion« eller »Sikkerhedsanvisninger«, er ikke tilladt. Dette produkt må kun anvendes indendørs i tørre rum. Hvis
disse bestemmelser og sikkerhedsanvisninger ikke følges
eller overholdes, kan det medføre alvorlige ulykker, personog tingsskader.
4 Forberedelse
1. Kontrollér, at du har modtaget alle dele, og at de er in-
takte.
2. Sammenlign de tekniske data for alle de apparater, som
skal anvendes, og forvis dig om, at de er kompatible.
5 Tilslutning og betjening
1. Tilslut op til to USB-enheder til bilopladerens bøsninger
ved hjælp af passende opladningskabler.
Opladningskabler er ikke inkluderet i leveringsomfanget.
2. Sæt bilopladerens cigarettænderstik ind i en stikkontakt i bilen.
3. Frakobl alle stik efter brug.
Produktet indeholder ingen elementer, der skal betjenes
under brug.
Med en indgangsspænding på 12 V kan kun maks. 12 V
kan udgå ved stikkontakterne.
- 7 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 8
DA
SV
Hurtig oplader til bil med dobbelt USB-C™ PD
Dubbel USB-billadare USB-C™ PD
6 Vedligeholdelse, pleje, opbevaring
og transport
Produktet er vedligeholdelsesfrit.
PAS PÅ! Materielle skader
• Anvend altid en tør og blød klud til rengøring.
• Anvend aldrig rengøringsmidler og kemikalier.
• Opbevar produktet utilgængeligt for børn og på et tørt
og støvbeskyttet sted, hvis det ikke skal bruges i længere tid.
• Skal opbevares køligt og tørt.
• Gem og anvend den originale emballage, hvis produktet
på et tidspunkt skal transporteres.
7 Om bortskaffelse
7.1 Produkt
Elektriske og elektroniske apparater må iht. Rådets
WEEE-direktiv ikke bortskaffes med almindeligt
husholdningsaffald. Apparaternes bestanddele skal
sorteres og bortskaffes separat på en kommunal
genbrugsstation, fordi giftige og farlige bestanddele ved forkert bortskaffelse kan skade sundheden og miljøet.
Som forbruger er du forpligtet til efter gældende lov at returnere elektrisk og elektronisk affald til producenten, forhandleren, eller til en offentlig opsamlingssted ved afslutning af produktets levetid. Detaljerne reguleres i de
nationale lovgivning. Symbolet på dette produkt, i bruger
manualen, eller på indpakningen opfylder disse regler. Med
denne form for affaldssortering, anvendelse, og affaldsgenbrug opnår du en vigtig del i at bevare miljøet.
WEEE No: 82898622
7.2 Emballage
Emballage kan bortskaffes gratis på de tilsvarende
indsamlingssteder − papir i papircontaineren, kunst-
stof i den gule pose og glas i genbrugsglascontaineren.
DE4535302615620
8 EU-overensstemmelseserklæring
europæiske regulativers mindstekrav og retningslinjer.
1 Säkerhetsanvisningar
Bruksanvisningen är en del av produkten och innehåller
viktiga anvisningar om korrekt användning.
Bruksanvisningen måste konsulteras om du är osäker på
något och medfölja om produkten byter ägare.
Produkten får inte användas om den är defekt. Säkerställ
att den inte kan slås på igen av misstag.
Inte avsedd för barn. Produkten är ingen leksak!
REV2022-11-30
V1.0aw
Ved at anvende CE-mærkningen erklærer Goobay®, som er et registreret mærkenavn tilhørende Wentronic GmbH, at udstyret overholder de
• Läs igenom bruksanvisningen noggrant och i sin helhet
innan du använder produkten.
• Spara bruksanvisningen.
• Öppna inte kåpan.
• Produkten och dess tillbehör får inte modieras.
• Kortslut inte anslutningar och kopplingskretsar.
• Produkten får inte vridas, böjas eller utsättas för annan
mekanisk belastning när den är ansluten.
• Använd bara produkten, produktdelar och tillbehör om
de är i felfritt skick.
• Undvik extrema belastningar som hetta och kyla, fukt
och direkt solljus, mikrovågor samt vibrationer och mekaniskt tryck.
• Kontakta återförsäljaren eller tillverkaren vid frågor, de-
fekter, mekaniska skador, störningar eller andra problem som inte kan lösas med hjälp av de medföljande
anvisningarna.
• Se till att förpackning, smådelar och isoleringsmaterial
inte används på annat sätt än avsett.
Der tages forbehold for ændringer. |
Med reservation för ändringar.
61739
Jordfel
• Anslut INTE enheter som är anslutna till produkten till
andra gränssnitt på fordonet samtidigt.
2 Beskrivning och funktion
2.1 Produkt
Den här produkten är en laddningsadapter för bilar för laddning och drift av upp till två små USB-enheter via den in-
byggda strömförsörjningen. Den omvandlar den inbyggda
spänningen till 5 V, 9 V, 12 V, 15 V och 20 V spänning. Produkten stöder PD- och QC-standarden (PD = Power Delivery; QC = Quick Charge).
2.2 Leveransomfång
Dubbel USB-billadare USB-C™ PD (Power Delivery)
(45 W), Bruksanvisning
2.3 Kontroller
Se Fig. 1.
1 Cigarettändarkontakt
2 USB-C™ PD-uttag (Power Delivery)
3 2 USB-A QC-uttag (Quick Charge)
3 Avsedd användning
Denna produkt är bara avsedd att användas av
privatpersoner och inom angivna användningsom-
råden. Denna produkt är inte avsedd för yrkesmässigt bruk.
Produkten får inte användas på annat sätt än som beskrivs
i kapitlet ”Beskrivning och funktion” eller ”Säkerhetsanvisningar”. Denna produkt får bara användas i torra inomhusmiljöer. Underlåtenhet att följa dessa bestämmelser och säkerhetsanvisningarna kan leda till svåra olyckor och/eller
person- och sakskador.
4 Förberedelse
1. Kontrollera att leveransen är fullständig och inte är ska-
dad.
2. Jämför tekniska data för alla produkter som ska använ-
das och säkerställ att de är kompatibla.
5 Anslutning och användning
1. Anslut upp till två USB-enheter till uttagen på billaddaren med hjälp av lämpliga laddningskablar.
Ladekabel sind nicht im Lieferumfang enthalten.
2. Sätt in cigarettändarkontakten på billaddaren i ett uttag ombord.
3. Koppla bort alla kontakter efter användning.
Produkten innehåller inga delar som ska manövreras under användning.
Med en ingångsspänning på 12 V kan endast max. 12 V
kan utges vid uttagen.
6 Underhåll, vård, lagring och transport
Produkten är underhållsfri.
NOTERA! Sakskador
• Använd endast en torr och mjuk trasa vid rengöring.
• Använd inte rengöringsmedel eller kemikalier.
• Om produkten inte ska användas under en längre tid
ska den förvaras utom räckhåll för barn på en torr och
dammfri plats.
• Lagra produkten på en torr och sval plats.
• Spara originalförpackningen och använd den om produkten ska transporteras.
7 Avfallshantering
7.1 Produkt
Elektriska och elektroniska produkter får enligt EUdirektiv WEEE inte kastas i hushållsavfallet. Produktens olika delar måste separeras och skickas till
återvinning eller avfallshantering eftersom giftiga
och farliga komponenter kan orsaka skador på hälsa och
- 8 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 9
SV
CS
miljö om de hanteras på fel sätt.
Du som konsument är förpliktigad enligt lag att lämna elek-
triska eller elektroniska apparater till insamlingsplatser eller
till återförsäljaren vid slutet av apparatens livstid. Detaljer
regleras i nationella lagar. Symbolerna på produkten, i
bruksanvisningen eller på förpackningen hänvisar till dessa
villkor. Med denna avfallsseparering, tillämpning och avfallshantering bidrar du till att förbättra miljön.
WEEE-nr: 82898622
7.2 Förpackningar
DE4535302615620
8 EU-försäkran om överensstämmelse
läggande kraven och riktlinjerna enligt Europeiska bestämmelser.
1 Bezpečnostní pokyny
Návod k použití je součástí produktu a obsahuje důležité
pokyny pro správné použití.
Návod k použití musí být k dispozici při pochybnostech a
dalším předání produktu.
Vadný přístroj nesmí být uveden do provozu a musí být
zajištěn proti neúmyslnému dalšímu použití.
Nevhodné pro děti. Tento výrobek není hračka!
Zkrat proti kostře
Dubbel USB-billadare USB-C™ PD
Duální rychlonabíječka USB do auta USB-C™ PD
Förpackningar kan kostnadsfritt kasseras på motsvarande återvinningstationer – papper, plast och
glas i respektive kärl eller containrar.
Genom att använda CE-märkningen deklarerar
Goobay®, ett registrerat varumärke för Wentronic GmbH, att enheten uppfyller de grund-
• Před použitím si pečlivě přečtěte kompletní návod
k použití.
• Návod k použití uschovejte.
• Pouzdro neotvírejte.
• Neprovádějte žádné změny na produktu a příslušenství.
• Nezkratujte přípojky a elektrické obvody.
• V zapojeném stavu produkt neotáčejte, neohýbejte ani
nevystavujte jinému mechanickému zatížení.
• Používejte pouze produkt, díly produktu a příslušenství
v bezvadném stavu.
• Zamezte extrémním zatížením, jako je horko a chlad,
mokro a přímé sluneční záření, mikrovlny a vibrace a
mechanický tlak.
• V případě dotazů, závad, mechanických poškození, poruch a jiných problémů, které nelze vyřešit s pomocí průvodní dokumentace, se obraťte na prodejce nebo
výrobce.
• Zajistěte obal, drobné díly a izolační materiál proti neúmyslnému použití.
• Přístroje připojené k produktu NEPŘIPOJUJTE
prostřednictvím jiných rozhraní současně k vozidlu.
2 Popis a funkce
2.1 Produkt
Tento výrobek je nabíjecí adaptér do auta pro nabíjení a
provoz až dvou malých zařízení USB prostřednictvím palubního zdroje napájení. Převádí palubní napětí na napětí 5
V, 9 V, 12 V, 15 V a 20 V. Výrobek podporuje standardy PD
a QC (PD = Power Delivery; QC = Quick Charge).
2.2 Rozsah dodávky
Duální rychlonabíječka USB do auta USB-C™ PD (45 W),
Návod k použití
2.3 Ovládací prvky
Viz Fig. 1.
1 Zástrčka zapalovače cigaret
2 Zásuvka USB-C™ PD (Power Delivery)
3 Zásuvka USB-A QC (Quick Charge)
REV2022-11-30
V1.0aw
Med reservation för ändringar. |
Změny vyhrazeny.
61739
3 Použití dle určení
Tento produkt je určen výhradně pro soukromé
použití a pro stanovený účel. Tento produkt není
určen pro komerční použití.
Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo v „Bezpečnostních pokynech“ není dovoleno.
Tento produkt se smí používat jen v suchých místnostech. Nerespektování a nedodržení těchto ustanovení a
bezpečnostních pokynů může vést k těžkým úrazům, újmám na zdraví osob a věcným škodám.
4 Příprava
1. Zkontrolujte úplnost a neporušenost obsahu dodávky.
2. Porovnejte technická data všech používaných přístrojů
a zajistěte kompatibilitu.
5 Připojení a ovládání
1. Pomocí vhodných nabíjecích kabelů připojte do zásuvek
autonabíječky až dvě zařízení USB.
Nabíjecí kabely nejsou součástí dodávky.
2. Zasuňte zástrčku zapalovače cigaret autonabíječky do
palubní zásuvky.
3. Po použití odpojte všechny konektory.
Výrobek neobsahuje žádné prvky, které by měly být
během používání ovládány.
Při vstupním napětí 12 V lze použít pouze max. 12 V
může být na zásuvkách výstupní napětí.
6 Údržba, péče, skladování a
přeprava
Produkt je bezúdržbový.
DŮLEŽITÉ! Věcné škody
• Používejte k čištění jen suchý a měkký hadřík.
• Nepoužívejte čisticí prostředky a chemikálie.
• Skladujte produkt při delším nepoužívání na místě
nepřístupném pro děti a v suchém prostředí chráněném
před prachem.
• Skladujte v chladu a suchu.
• Uschovejte originální obal a použijte jej pro přepravu.
7 Pokyny k likvidaci
7.1 Produkt
Elektrické a elektronické přístroje se podle evropské směrnice WEEE nesmí likvidovat společně s domovním odpadem. Jejich součásti se musí odevzdat k recyklaci nebo k likvidaci jako tříděný odpad,
protože toxické a nebezpečné složky mohou při neodborné
likvidaci trvale poškodit životní prostředí.
Jako spotřebitel jste povinni podle zákona o odpadech vrátit elektrické a elektronické přístroje na konci jejich životnosti výrobci, prodejci nebo bezplatně veřejnému sběrnému
místu. Podrobnosti jsou upraveny příslušným zákonem státu. Symbol na výrobku, návodu k obsluze a/nebo balení
poukazuje na tato ustanovení. Díky správnému třídění, recyklaci a likvidaci starých zařízení významně přispíváte k
ochraně životního prostředí.
WEEE číslo: 82898622
7.2 Obaly
Obaly lze zdarma likvidovat na veřejných sběrných
místech - papír v popelnicích na papír, plasty ve
žlutých pytlech a sklo v kontejnerech na použité
sklo.
DE4535302615620
8 Prohlášení o shodě s předpisy EU
evropskými standardům a směrnicím.
- 9 -
Se symbolem CE Goobay®, registrovaná och-
ranná známka společnosti Wentronic GmbH
zaručuje, že tento produkt odpovídá základním
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Page 10
PL
Szybka ładowarka samochodowa z dwoma
portami USB-C™ PD
1 Zasady bezpieczeństwa
Instrukcja obsługi jest częścią składową produktu i zawiera
ważne zasady prawidłowego użytkowania.
• Szczegółowo zapoznać się z całą instrukcją obsługi.
Instrukcja obsługi musi być dostępna w przypadku
wątpliwości podczas obsługi, a także w razie przekazania
produktu innym osobom.
• Przechować instrukcję obsługi.
• Pod żadnym pozorem nie otwierać obudowy.
• Nie modykować produktu ani wyposażenia dodatkowego.
• Nie zwierać przyłączy ani obwodów sterujących.
• Podłączonego produktu nie obracać, nie zginać ani
w inny sposób nie obciążać mechanicznie.
Uszkodzonego urządzenia nie wolno uruchamiać, lecz
należy niezwłocznie zabezpieczyć przed przypadkowym
dalszym użyciem.
• Korzystać jedynie z produktu, części produktu
i wyposażenia dodatkowego w nienagannym stanie.
• Unikać skrajnych obciążeń, takich jak wysoka i niska
temperatura, wilgoć i bezpośrednie działanie promieni słonecznych, mikrofale oraz wibracje i nacisk mechaniczny.
• W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych problemów, których nie można rozwiązać
na podstawie dołączonej dokumentacji zwrócić się do
dystrybutora lub producenta.
Nie nadaje się dla dzieci. Ten produkt nie jest zabawką!
• Zabezpieczyć opakowanie, drobne części i materiał izolacyjny przed przypadkowym użyciem.
Krótkie zwarcie
• Urządzeń podłączonych za pomocą produktu NIE
podłączać równocześnie do pojazdu za pomocą innych złączy.
2 Opis i funkcja
2.1 Produkt
Ten produkt to samochodowy adapter ładujący do
ładowania i obsługi maksymalnie dwóch małych urządzeń
USB za pośrednictwem pokładowego źródła zasilania.
Przekształca napięcie pokładowe na napięcie 5 V, 9 V, 12
V, 15 V i 20 V. Produkt obsługuje standard PD i QC (PD =
Power Delivery; QC = Quick Charge).
2.2 Zakres dostawy
Duální rychlonabíječka USB do auta USB-C™ PD, Instrukcja obsługi
2.3 Elementy obsługowe
Patrz Fig. 1.
1 Wtyczka do zapalniczki
2 Gniazdo USB-C™ PD (Power Delivery)
3 Gniazdo USB-A QC (Quick Charge)
3 Zastosowanie zgodne z przeznac-
zeniem
Produkt służy wyłącznie do użytku prywatnego
i do tego celu został przewidziany. Produkt nie
jest przeznaczony do zastosowań profesjonal-
nych.
Użytkowanie w sposób inny niż opisano w rozdziałach
„Opis i funkcje” oraz „Wskazówki dotyczące
bezpieczeństwa” jest niedopuszczalne. Niniejszy produkt może być stosowany wyłącznie w suchych po mieszczeniach. Nieprzestrzeganie tych postanowień i zasad
bezpieczeństwa może doprowadzić do poważnych wypadków oraz szkód osobowych i materialnych.
61739
4 Przygotowanie
1. Sprawdzić zawartość opakowania pod względem
kompletności i integralności.
2. Porównać dane techniczne wszystkich urządzeń i
zapewnić kompatybilność.
5 Przyłącze i obsługa
1. Podłącz maksymalnie dwa urządzenia USB do gniazd
ładowarki samochodowej za pomocą odpowiednich kabli ładujących.
Kable do ładowania nie wchodzą w zakres dostawy.
2. Włożyć wtyczkę zapalniczki samochodowej ładowarki
do gniazda w samochodzie.
3. Po użyciu odłączyć wszystkie złącza.
Produkt nie zawiera żadnych elementów, które należy
obsługiwać podczas użytkowania.
Przy napięciu wejściowym 12 V, na wyjściu z ładowarki
można uzyskać tylko maks. 12 V może być wyprowadzo-
ne na gniazda.
6 Konserwacja, pielęgnacja, przecho-
wywanie i transport
Produkt jest bezobsługowy
UWAGA! Szkody materialne
• Do czyszczenia używać wyłącznie suchej i miękkiej
ściereczki.
• Nie stosować żadnych środków czyszczących i chemicznych.
• W przypadku nieużywania przez dłuższy czas produkt przechowywać w miejscu niedostępnym dla dzieci,
w suchym otoczeniu chronionym przed pyłem.
• Przechowywać w chłodnym i suchym miejscu.
• Przechować oryginalne opakowanie i skorzystać z nie-
go w przypadku transportu.
7 Wskazówki dotyczące odpadów
7.1 Produkt
Zgodnie z europejską dyrektywą WEEE urządzeń
elektrycznych i elektronicznych nie wolno wyrzucać
razem z odpadami domowymi. Ich elementy
składowe trzeba osobno przekazać do recyklingu
lub utylizacji, ponieważ nieprawidłowo zutylizowane substancje toksyczne lub niebezpieczne mogą trwale
zaszkodzić zdrowiu i środowisku.
Po zakończeniu przydatności produktu, klienci są
zobowiązani obowiązującymi przepisami do usuwania
urządzeń elektrycznych i elektronicznych poprzez ich
bezpłatne przekazanie producentowi, dostawcy lub przekazanie do publicznych miejsc zbiórki. Szczegóły są regulowane przepisami krajowymi. Obecność tego symbolu na
produkcie, w podręczniku użytkownika, albo na opakowaniu implikuje te określenia. Poprzez stosowanie tego rodza-
ju separacji odpadów, stosowania i usuwania odpadów, ja-
kimi są zużyte urządzenia, użytkownicy mają swój udział w
ochronie środowiska naturalnego.
WEEE Nr.: 82898622
7.2 Opakowania
Opakowania można bezpłatnie dołączać do pojemników zbiorczych – papier do pojemnika na
makulaturę, tworzywa sztuczne do żółtego worka
oraz szkło do pojemnika na szkło.
DE4535302615620
8 Deklaracja zgodności z normami
UE
Za pomocą oznakowania CE Goobay®, zarejestrowana marka Wentronic GmbH, deklaruje,
i wytyczne zawarte w przepisach europejskich.
że produkt spełnia zasadnicze wymagania
REV2022-11-30
V1.0aw
Z zastrzeżeniem zmian.
- 10 -
Pillmannstraße 12 | 38112 Braunschweig | Germany
Goobay® by Wentronic GmbH
Loading...
