Pin-Belegung / Pin Assignment
Aluminium
Aluminium
Aluminium
Aluminium
GND
A3
{
A2
GND
B10
{
B11
GND
B3
{
B2
GND
A10
{
A11
A8
B5
A7
{
A6
B8
A5
PWR
Shell
Drain
Blue
White
Drain
Green
White
Drain
Red
White
Drain
Brown
White
Grey
Yellow
Green
White
Purple
Orange
Red
Braid
P2P1
GND
A3
A2
GND
B10
B11
GND
B3
B2
GND
A10
A11
A8
B5
A7
A6
B8
A5
PWR
Shell
Artikelnr. / Item no.
60176
60177
P1
6.55 +0.3/-0.0
Länge / Length (L)
2000 ± 40 mm
3000 ± 50 mm
Gewicht / Weight
60 g
80 g
6.4 ± 0.2
Kabelaufbau / Cable structure
[(32AWG 7/0.08TC)*1P+D(7/0.08TC)+AL+MY]*4C+(7/0.08TC)*1P+(7/0.08TC)
*4C+(65/0.08TC)*1C+(E:45/0.08TC)AB 16*8*0.08TC
L
10.5 (min.)
P2
11.0 ± 0.5
Aderquerschnitt / Wire cross section
Mantel / Jacket
Kabelgeflecht / Braid
AL-Folie / AL-Foil
AL-Folie+Mylar / AL-Foil+Mylar
Isolierung / Insulation
Leiter / Conductor
Erdung / Drain

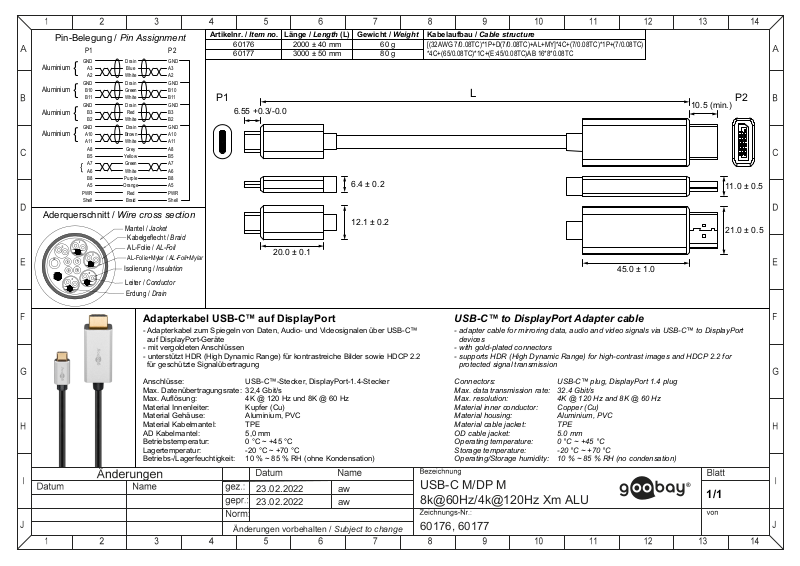

Adapterkabel USB-C™ auf DisplayPort USB-C™ to DisplayPort Adapter cable
- Adapterkabel zum Spiegeln von Daten, Audio- und Videosignalen über USB-C™
auf DisplayPort-Geräte
- mit vergoldeten Anschlüssen
- unterstützt HDR (High Dynamic Range) für kontrastreiche Bilder sowie HDCP 2.2
für geschützte Signalübertragung
Anschlüsse: USB-C™-Stecker, DisplayPort-1.4-Stecker
Max. Datenübertragungsrate: 32,4 Gbit/s
Max. Auflösung: 4K @ 120 Hz und 8K @ 60 Hz
Material Innenleiter: Kupfer (Cu)
Material Gehäuse: Aluminium, PVC
Material Kabelmantel: TPE
AD Kabelmantel: 5,0 mm
Betriebstemperatur: 0 °C ~ +45 °C
Lagertemperatur: -20 °C ~ +70 °C
Betriebs-/Lagerfeuchtigkeit: 10 % ~ 85 % RH (ohne Kondensation)
20.0 ± 0.1
23.02.2022
23.02.2022
12.1 ± 0.2
aw
aw
- adapter cable for mirroring data, audio and video signals via USB-C™ to DisplayPort
devices
- with gold-plated connectors
- supports HDR (High Dynamic Range) for high-contrast images and HDCP 2.2 for
protected signal transmission
Connectors: USB-C™ plug, DisplayPort 1.4 plug
Max. data transmission rate: 32.4 Gbit/s
Max. resolution: 4K @ 120 Hz and 8K @ 60 Hz
Material inner conductor: Copper (Cu)
Material housing: Aluminium, PVC
Material cable jacket: TPE
OD cable jacket: 5.0 mm
Operating temperature: 0 °C ~ +45 °C
Storage temperature: -20 °C ~ +70 °C
Operating/Storage humidity: 10 % ~ 85 % RH (no condensation)
USB-C M/DP M
8k@60Hz/4k@120Hz Xm ALU
21.0 ± 0.5
45.0 ± 1.0
1/1
Änderungen vorbehalten / Subject to change
