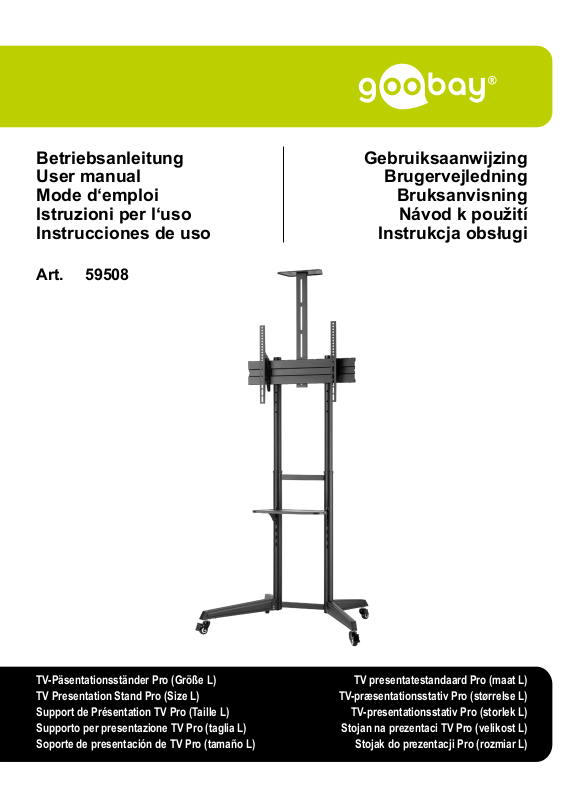

GOOBAY 59508 Instructions

Download

Betriebsanleitung

User manual Mode d‘emploi

Istruzioni per l‘uso Instrucciones de uso

Art. 59508

Gebruiksaanwijzing

Brugervejledning

Bruksanvisning

Návod k použití

Instrukcja obsługi

TV-Päsentationsständer Pro (Größe L) TV Presentation Stand Pro (Size L) Support de Présentation TV Pro (Taille L) Supporto per presentazione TV Pro (taglia L) Soporte de presentación de TV Pro (tamaño L)

TV presentatestandaard Pro (maat L)

TV-præsentationsstativ Pro (størrelse L)

TV-presentationsstativ Pro (storlek L)

Stojan na prezentaci TV Pro (velikost L)

Stojak do prezentacji Pro (rozmiar L)

Tab. 1

(A) 1x

(B)

(C)

(D)

(E)

(F)

(G)

(H)

(I)

(J)

(K)

(L)

(M)

(N)

(O)

(P)

(Q)

(R)

(S) 2x

(T)

(U)

(V)

(W)

- 1 -

(M-A) 4x

Tab. 2

(M-B)

(M-C)

(M-D)

(M-E)

(M-F)

(M-G)

(M-H)

(1)

- 2 -

Fig. 1

Position 1

- 3 -

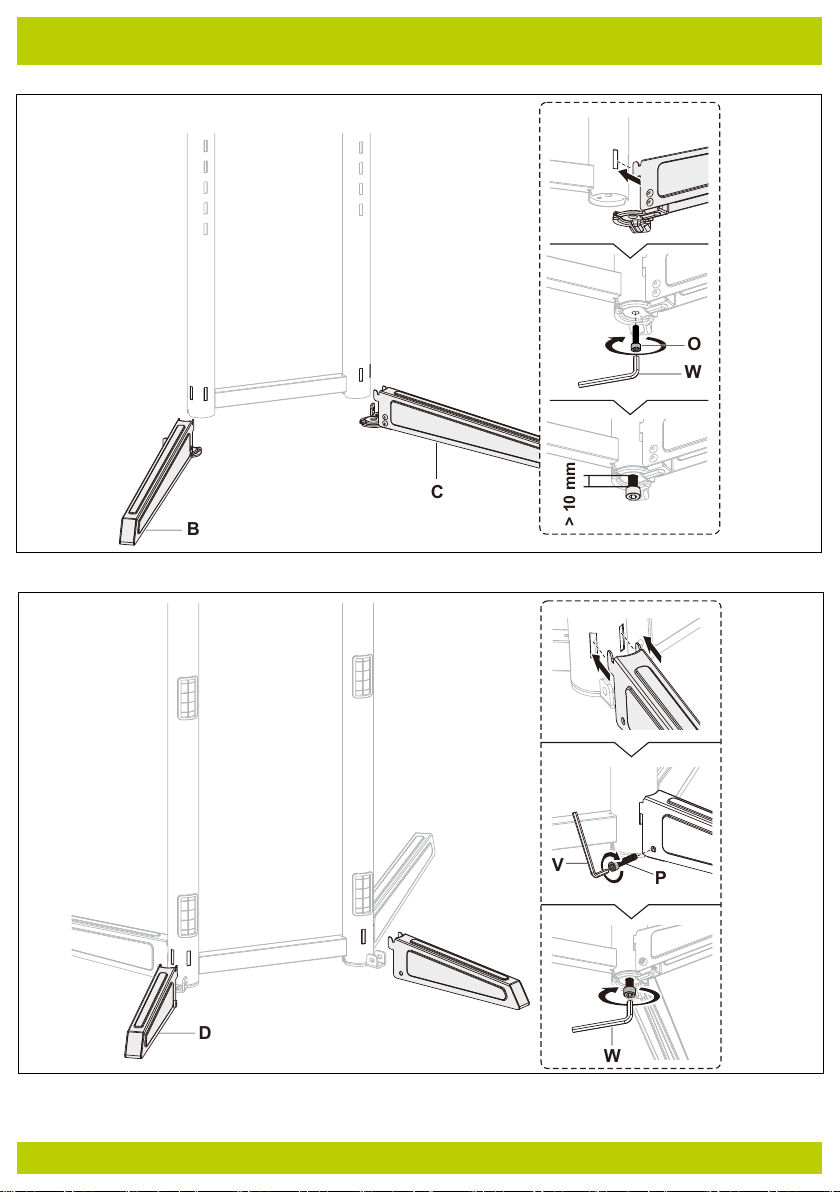

Fig. 2

> 10 mm

Fig. 3

- 4 -

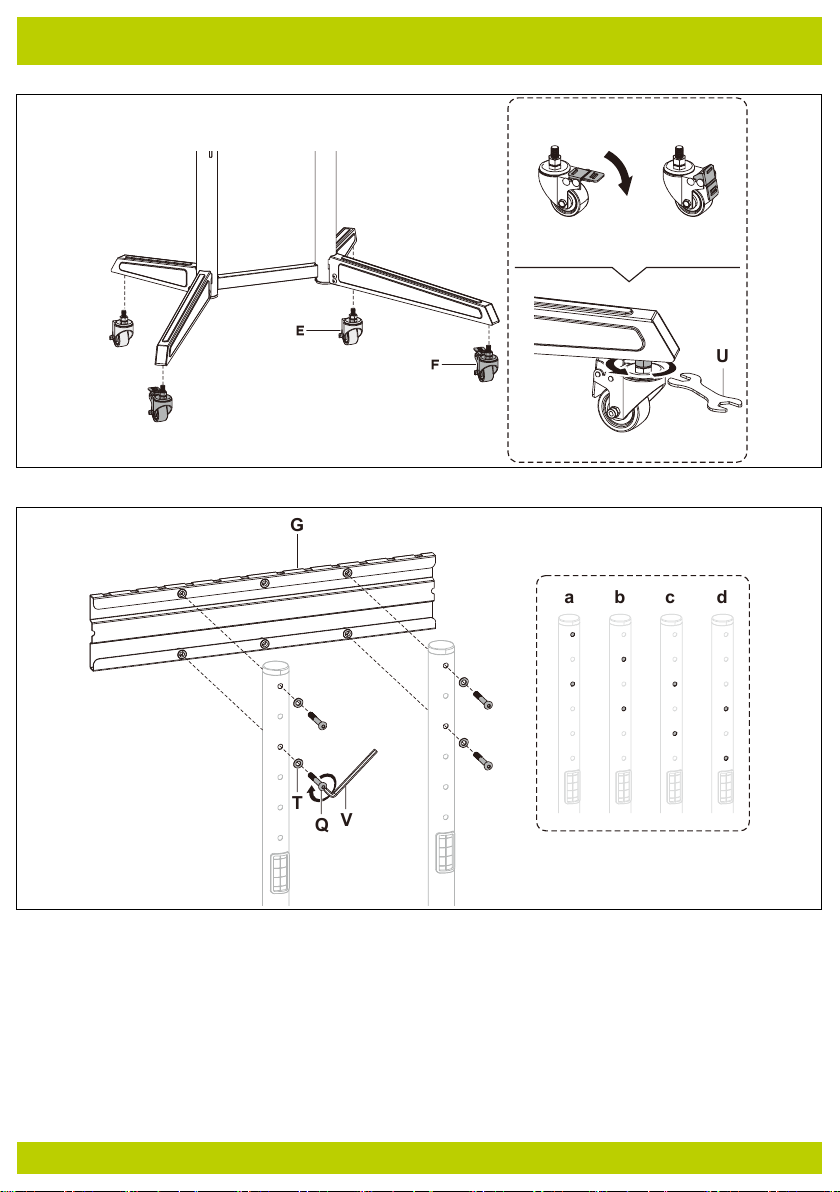

Fig. 4

a b c d

Fig. 5

- 5 -

Fig. 6

R V

Fig. 7

- 6 -

Fig. 8

Too long Too short

M-E

M-F

M-C M-D

M-F

M-H

M-G

M-H

M-G

M-A

M-F

M-B

M-F

VESA 600 VESA 500 VESA 400 VESA 300 VESA 200

VESA 100

Fig. 9

- 7 -

Fig. 10

Fig. 11

- 8 -

Betriebsanleitung

TV-Päsentationsständer Pro (Größe L)

1 Sicherheitshinweise

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch.

• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.

• Bewahren Sie die Betriebsanleitung auf.

• Modizieren Sie Produkt und Zubehör nicht.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen, Stö-

rungen und anderen nicht durch die Begleitdokumentation behebbaren Problemen, an Händler oder Hersteller.

Nicht für Kinder und Personen mit physisch und/oder psychisch eingeschränkten Fähigkeiten geeignet.

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtig te Benutzung.

• Montage, Demontage, Pege, Lagerung, Transport und Entsorgung dürfen nur von Endverbrauchern und Benutzern mit mechanischen Grundkenntnissen durchgeführt werden.

• Lassen Sie Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte

Sonneneinstrahlung, Mikrowellen, sowie Vibrationen und mechanischen Druck.

• Platzieren, installieren und transportieren Sie das Produkt, Produktteile und Zubehör sicher.

• Sichern Sie sich und den Arbeitsort bei Arbeiten mit Lasten und lassen Sie sich von einer zweiten Person helfen.

• Montieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht.

Dies fördert das Ermüden der Augen!

• Achten Sie während des Gebrauchs auf die Beweglichkeit des Produktes.

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

• Lassen Sie um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebe reich ausreichend Platz für gute Belüftung und Beweglichkeit.

• Vergleichen Sie die technischen Daten aller verwendeten Produkte.

Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Die tragenden Oberächen müssen das Gewicht der Halterung und der daran be

festigten Geräte sicher aushalten können.

• Verwenden Sie nur die mitgelieferten Einbauschrauben.

• Ziehen sie die Schrauben nicht zu fest an.

Gewinde können beschädigt werden.

2 Beschreibung und Funktion

2.1 Produkt

Das Produkt ist ein mobiler Präsentationsständer zur Befestigung von Fernsehgeräten oder Bildschirmen bis 50 kg.

2.2 Lieferumfang

Siehe Tab. 1.

○ Ständer (A) ○ Fußteil vorne links (B) ○ Fußteil vorne rechts (C) ○ Fußteil hinten (D) ○ Rollen (E) ○ Rollen mit Bremse (F) ○ Monitorhalterung (G) ○ Montageschiene rechts (H) ○ Montageschiene links (I) ○ Ständer für Obere Ablageäche (J) ○ Obere Ablageäche (K) ○ Untere Ablageäche (L) ○ Abdeckung (M) ○ Lochabdeckung (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Benötigtes Werkzeug

Siehe Tab. 2.

○ Kreuzschlitzschraubendreher (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Unterlegscheibe D8 (T) ○ Maulschlüssel (U) ○ Inbusschlüssel 5 mm (V) ○ Inbusschlüssel 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Unterlegscheibe D5-D8 (M-F) ○ Abstandhalter Ø15xØ8x5 (M-G) ○ Abstandhalter Ø15xØ8x15 (M-H) ○ Betriebsanleitung

2.4 Technische Daten

Artikelnummer 59508

Bildschirm-Größe 94 - 178 cm (37 - 70“)

Belastbarkeit Monitorhalterung 50 kg

Belastbarkeit Ablageächen 5 kg

Abstand der Gewindelöcher nach VESA-Norm (vertikal x horizontal)

Abmessungen (Breite x Tiefe x

max. Höhe) / Gewicht

Änderungen und Irrtümer vorbehalten.

Modell ähnlich

100x100, 200x100 200x200, 300x200, 300x300,

400x200, 400x300, 400x400, 600x400

871 x 678 x 1966 mm / 10,7 kg

Neigungsbereich -12° ~ +5°

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den „Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet.

Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen.

4 Vorbereitung

• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.

5 Montage

5.1 Ständer ausfahren und sichern

Siehe Fig 1. Drücken Sie auf den Sicherungsstift und ziehen Sie den Ständer auseinander, bis Position 1 erreicht ist.

5.2 Fußteile am Ständer befestigen

Siehe Fig. 2 und Fig. 3.

5.3 Rollen montieren und sichern

Siehe Fig. 4. Sichern Sie die Rollen mit den Bremsen, um plötzliche Bewegungen während der Montage zu vermeiden.

5.4 Monitorhalterung am Ständer befestigen

Siehe Fig. 5.

5.5 Ablageächen montieren

Siehe Fig. 6 und Fig. 7.

5.6 Montageschienen am Bildschirm befestigen

Siehe Fig. 8.

5.7 Montageschienen einhängen und sichern

Siehe Fig. 9.

Dieser Arbeitsschritt muss von 2 Personen ausgeführt werden!

5.8 Kabel durch den Ständer führen

Siehe Fig. 10.

5.9 Neigungswinkel einstellen

Siehe Fig. 11.

6 Wartung, Pege, Lagerung und Transport

• Lassen Sie Wartungs-und Reparaturarbeiten nur von Fachpersonal durchführen.

• Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig

mit leichtem Maschinenöl.

• Verwenden Sie nur ein trockenes und weiches Tuch zum Reinigen.

Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starker Verschmutzung kann das Reinigungstuch leicht mit Wasser angefeuchtet werden.

• Verwenden Sie keine Reinigungsmittel und Chemikalien.

• Kontrollieren Sie regelmäßig den festen Sitz des Produktes und der Schrauben.

Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demontiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zurückbleiben.

• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

• Heben Sie die Originalverpackung auf und verwenden Sie diese für den Transport.

7 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Geben Sie es am Ende seiner Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt: Altglas, Kunststoffe, Altmetalle, Bleche uvm. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

8 Garantie

Detaillierte Garantiebedingungen auf nden sie unter www.mygoobay.com.

9 Verwendete Symbole

Nur zur Verwendung im Innenbereich IEC 60417- 5957

- 9 -

User Manual

TV Presentation Stand Pro (Size L)

1 Safety instructions

The user manual is part of the product and contains important information for correct use.

• Read the user manual completely and carefully before use.

The user manual must be available for uncertainties and passing the product.

• Keep this user manual.

• Do not modify product and accessories.

• Use product, product parts and accessories only in perfect condition.

• In case of questions, defects, mechanical damage, trouble and other prob

lems, non-recoverable by the documentation, contact your dealer or producer.

Not suitable for children and persons with physically and/or mentally limited ab ilities.

• Secure packaging, small parts and insulation against accidental use.

• Mounting, dismounting, care, storage, transport and disposal may only be car

ried out by users with basic mechanical knowledge.

• Have maintenance and repair work carried out by qualied personnel only.

• Avoid stresses such as heat and cold, moisture and direct sunlight vibration

and mechanical pressure.

• Place, install and transport product, product parts and accessories in a safe way.

• When working with burdens, secure yourself and the working place, let a se cond person help you.

• Do not install the product to places with direct sunlight or bright light.

This contributes to eye fatigue.

• Do not hold limbs between shear parts during use.

Moving product parts can pinch or squeeze limbs.

• Keep enough space around product and to the whole system to ensure proper ventilation and mobility.

• Compare the specications of all products used.

The specications of all used products must match or be within the specied ran

ge. The supporting surfaces must be able to safely withstand the weight of the mount and the equipment attached to it.

• Use the mounting screws provided.

• Do not over-tighten the screws.

Threads can be damaged.

2 Description and Function

2.1 Product

The product is a mobile presentation stand for mounting TV sets or screens weighing up to 50 kg.

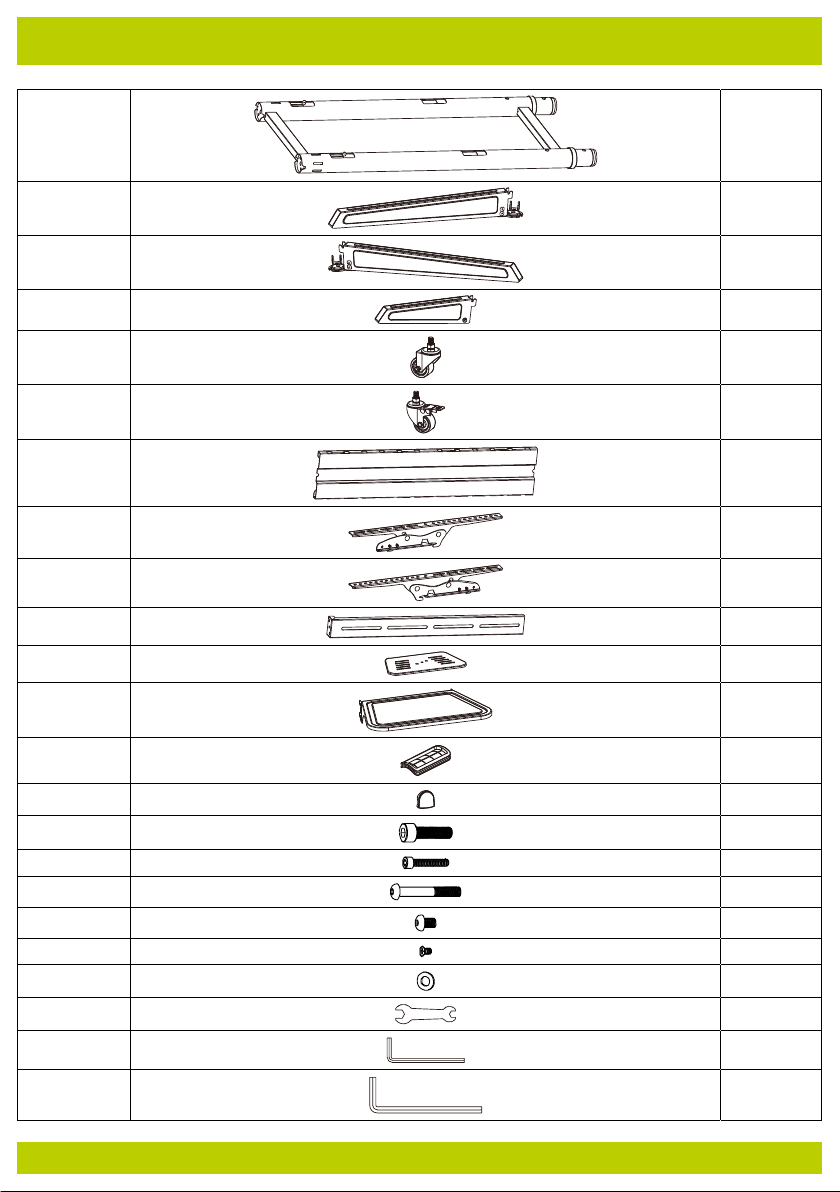

2.2 Scope of Delivery

See Tab. 1.

○ Stand (A) ○ Foot piece front left (B) ○ Foot piece front right (C) ○ Foot piece back (D) ○ Wheels (E) ○ Wheels with brakes (F) ○ Monitor mount (G) ○ Mounting rail right (H) ○ Mounting rail left (I) ○ Stand for upper shelf (J) ○ Upper shelf (K) ○ Lower shelf (L) ○ Cover (M) ○ Hole cover (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Required Tools

See Tab. 2.

○ Philips screwdriver (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Washer D8 (T) ○ Spanner (U) ○ Allen key 5 mm (V) ○ Allen key 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Washer D5-D8 (M-F) ○ Spacer Ø15xØ8x5 (M-G) ○ Spacer Ø15xØ8x15 (M-H) ○ User Manual

2.4 Specications

Item No.

Screen size

Load capacity monitor mount

Load capacity shelves

Distance between threaded holes

according to VESA standard

(vertical x horizontal)

Dimensions (width x depth x

max. height) / Weight

Tilt range

100x100, 200x100 200x200, 300x200,

300x300, 400x200, 400x300, 400x400,

59508

94 - 178 cm (37 - 70“)

50 kg

5 kg

600x400

871 x 678 x 1966 mm / 10.7 kg

-12° ~ +5°

3 Intended Use

We do not permit using the device in other ways like described in chapter „Description and Function“ or in the „Safety Instructions“. Use

the product only in dry interior rooms. Not attending to these regulations and safety instructions might cause fatal accidents, injuries, and damages to persons and property.

4 Preparation

• Check the scope of delivery for completeness and integrity.

5 Mounting

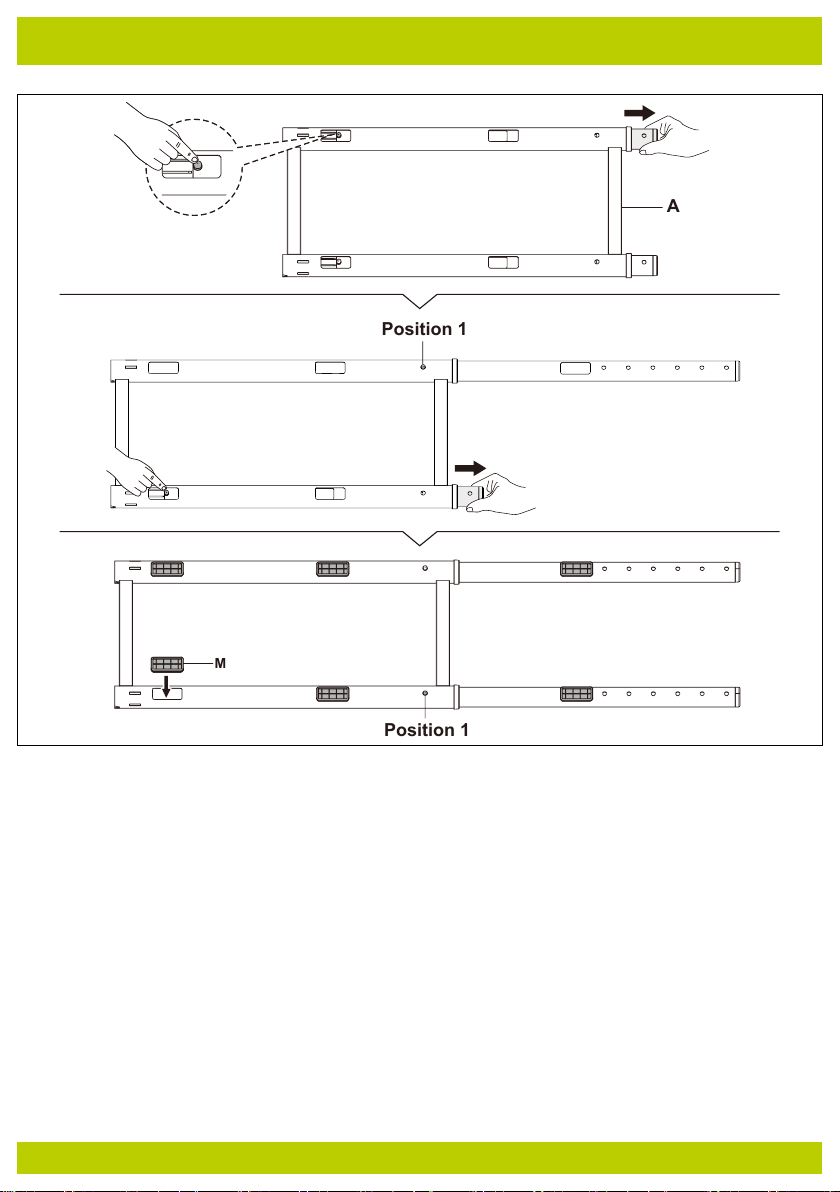

5.1 Extending and securing the stand

See Fig 1. Press the locking pin and pull the stand apart until position 1 is reached.

5.2 Attaching the foot piece to the stand

See Fig. 2 und Fig. 3.

5.3 Mounting and securing the wheels

See Fig. 4. Secure the wheels with the brakes to avoid sudden movements during assembly.

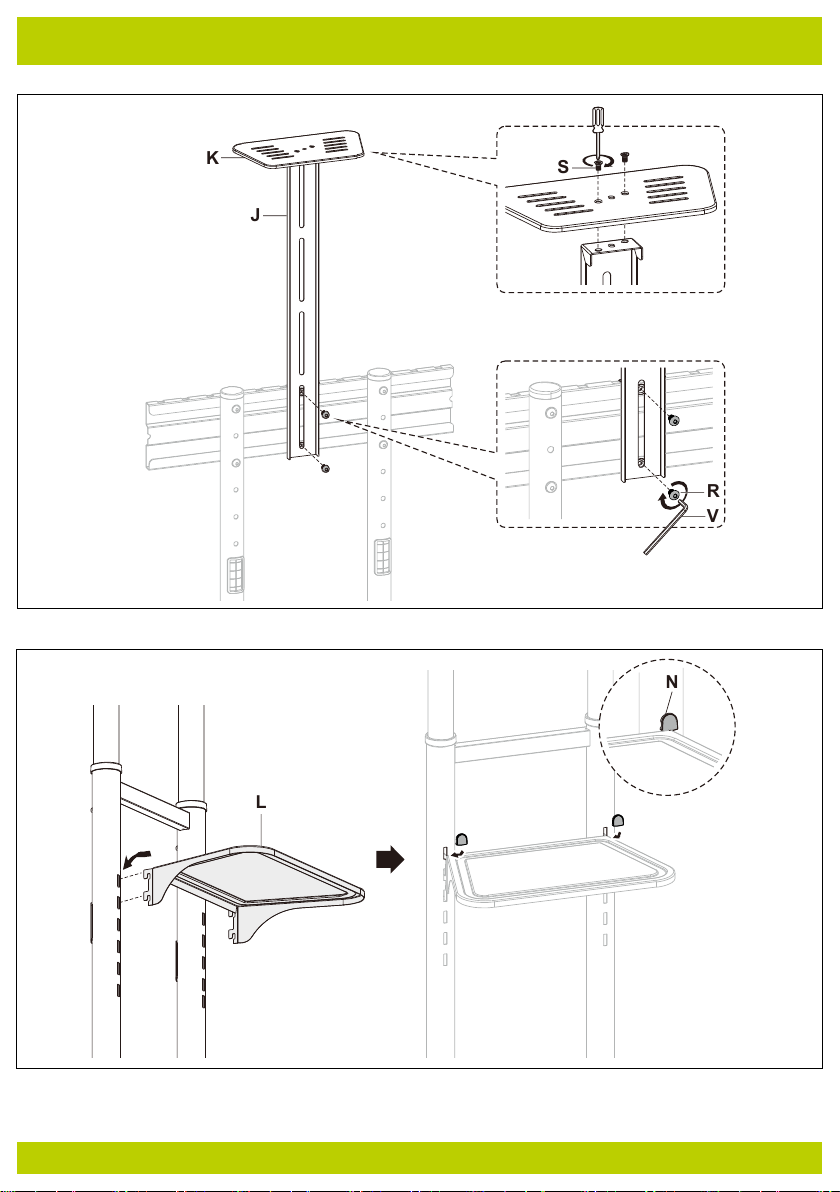

5.4 Attaching the monitor mount to the stand

See Fig. 5.

5.5 Attaching the shelves

See Fig. 6 and Fig. 7.

5.6 Attaching the mounting rails to screen

See Fig. 8.

5.7 Installing and securing the mounting rails

See Fig. 9.

This step must be carried out by 2 people!

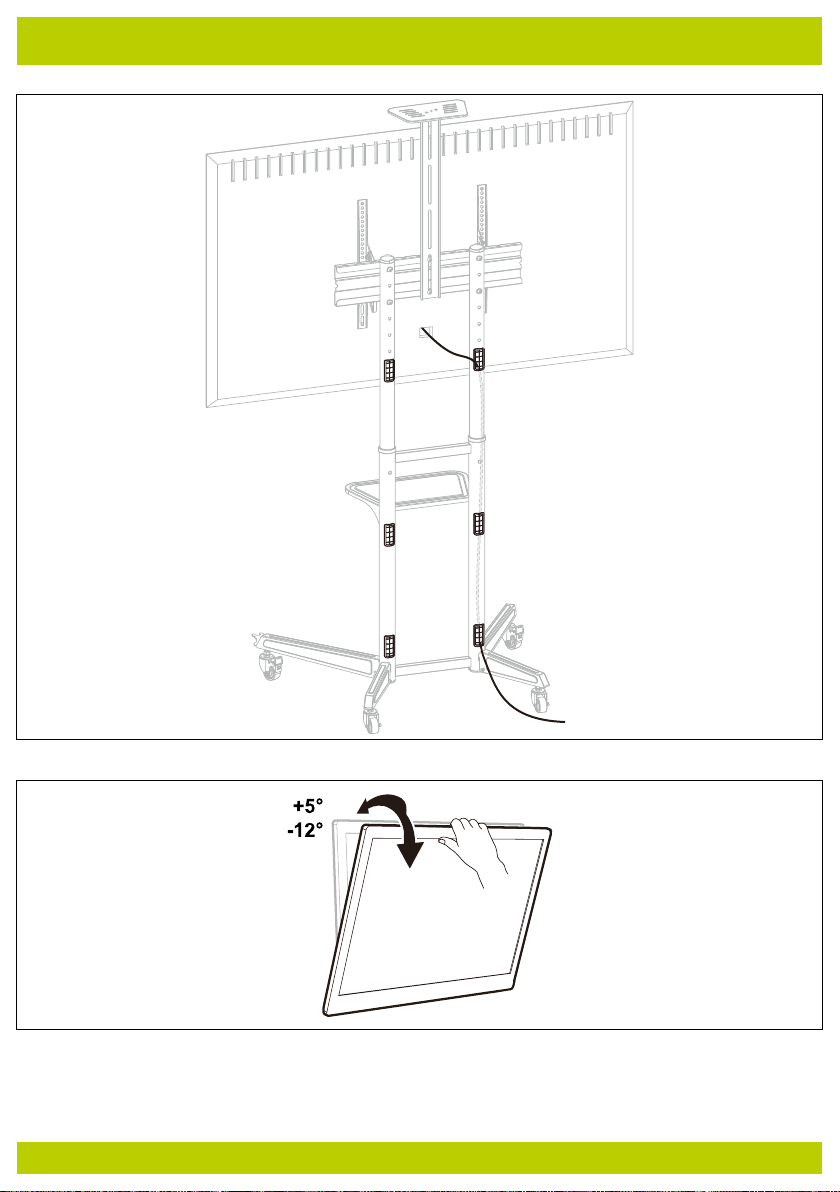

5.8 Routing the cable through the stand

See Fig. 10.

5.9 Adjusting the angle of inclination

See Fig. 11.

6 Maintenance, Care, Storage and Transport

• Let maintenance and repair work only be carried out by qualied personnel.

• Protect the joints from dirt and grease them regularly with light machine oil.

• Only use a dry and soft cloth for cleaning.

Use caution when cleaning to avoid scratches. In case of heavy soiling, the clea ning cloth can be slightly moistened with water.

• Do not use detergents or chemicals.

• Regularly check the tightness of product/screws.

Fixing holes can remain visible when the product is removed. After prolonged use, a stain may remain on the underground.

• Store the product out the reach of children and in a dry and dust-protected am

bience when not in use.

• Keep and use the original packaging for transport.

7 Disposal instructions

This product does not belong into the household waste. At the end of its working life, give it back to the manufacturer, the sales outlet or established for this pur pose, public collection points for free. Details of disposal are regulated by the respective country‘s law. Recyclables are into the recycle circuit, in order to gain new raw materials. The following recyclable materials are collected in municipal collection: Waste glass, plastics, scrap metal, sheets and much more. With this type of scrap usage you are making an important contribution to protecting our environment.

8 Warranty

Detailed warranty conditions on www.mygoobay.com.

9 Symbols used

For indoor use only IEC 60417- 5957

Subject to change without notice.

Model similar.

- 10 -

Mode d‘emploi

Support de Présentation TV Pro (Taille L)

1 Consignes de sécurité

Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation.

• Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser.

Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit.

• Conservez soigneusement ce mode d‘emploi.

• Ne modiez pas produit et les accessoires.

• Utilisez le produit, pièces et accessoires des produits uniquement en par

fait état.

• En cas de questions, les défauts, les dommages mécaniques, des ingérences

et d‘autres problèmes, non récupérables par la documentation, contactez vo

tre revendeur ou le producteur.

Non recommandé pour les enfants et les personnes dont les capacités physiques et / ou mentaux limités.

• Sécuriser l‘emballage, petites pièces et l‘isolation contre l‘utilisation acciden

telle.

• Le montage, le démontage, l‘entretien, le stockage, le transport et l‘éliminati

on ne doivent être effectués que par des utilisateurs ayant des connaissances mécaniques de base.

• Faites effectuer les travaux d‘entretien et de réparation uniquement par du personnel qualié.

• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidi té et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique.

• Placer, installer et transporter le produit, pièces et accessoires des produits d‘une manière secure.

• En cas de manipulation de lourdes charges, il convient d’assurer sa protecti on, de protéger le site et de se faire aider par une autre personne.

• N‘installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive.

Ceci contribue à la fatigue oculaire.

• Ne gardez pas membres entre parties en cisaillement.

Les pièces mobiles du produit peuvent pincer ou serrer les membres.

• Gardez un espace sufsant autour du produit et de l‘ensemble du système pour assurer une ventilation adéquate et la mobilité.

• Comparer les caractéristiques techniques de tous les produits utilisés.

Celles-ci doivent correspondre entre elles ou être comprises dans la plage indi quée. Les surfaces d‘appui doivent pouvoir supporter en toute sécurité le poids du sup

port et de l‘équipement qui y est xé.

• Utilisez les vis de montage fournies.

• Serrer pas les vis pas trop.

Les ls peuvent être endommagés.

2 Description et fonction

2.1 Produit

Le produit est un support de présentation mobile permettant de xer des téléviseurs ou des écrans pesant jusqu‘à 50 kg.

2.2 Contenu de la livraison

Voir Tab. 1.

○ Pied (A) ○ Pièce de base avant gauche (B) ○ Pièce de base avant droit (C) ○ Pièce de base arrière (D) ○ Roues (E) ○ Roues avec freins (F) ○ Support de moniteur (G) ○ Rail de montage droit (H) ○ Rail de montage gauche (I) ○ Support pour l‘étagère

supérieure (J)

○ Étagère supérieure (K) ○ Étagère inférieure (L) ○ Couvercle (M) ○ Couvercle de trou (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Outils requis

Voir Tab. 2.

○ Tournevis cruciforme (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Rondelle D8 (T) ○ Clé à molette (U) ○ Clé Allen 5 mm (V) ○ Clé Allen 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Rondelle D5-D8 (M-F) ○ Entretoise Ø15xØ8x5 (M-G) ○ Entretoise Ø15xØ8x15 (M-H) ○ Mode d‘emploi

2.4 Spécications

Numéro d‘article 59508

Taille de l'écran 94 - 178 cm (37 - 70“)

Capacité de charge du support de

moniteur

Capacité de charge des étagères 5 kg

Sous réserve de modications. Modèle similaire.

50 kg

Distance entre les trous letés selon

la norme VESA (vertical x horizontal)

Dimensions (largeur x profondeur x

hauteur max.) / Poids

Plage d'inclinaison -12° ~ +5°

3 Utilisation prévue

Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de celle décrite au chapitre „Description et Fonctions“ et „Consignes de

sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la

personne et à ses biens.

4 Préparation

• Vériez le contenu de livraison pour l‘exhaustivité et l‘intégrité.

5 Montage

5.1 Extension et xation du pied

Voir Fig 1. Appuyez sur la goupille de verrouillage et écartez le pied jusqu‘à ce que vous at teigniez la position 1.

5.2 Fixation du pièce de base au pied

Voir Fig. 2 et Fig. 3.

5.3 Montage et xation des roues

Voir Fig. 4. Fixez les roues avec les freins pour éviter les mouvements brusques pendant le montage.

5.4 Fixation du support de moniteur au pied

Voir Fig. 5.

5.5 Fixation des étagères

Voir Fig. 6 et Fig. 7.

5.6 Fixation des rails de montage à l‘écran

Voir Fig. 8.

5.7 Installation et xation des rails de montage

Voir Fig. 9.

Cette étape doit illre effectuee par deux personnes !

5.8 Passage du câble dans le pied

Voir Fig. 10.

5.9 Réglage de l‘angle d‘inclinaison

Voir Fig. 11.

6 Maintenance, Entretien, Stockage et Transport

• Laissez l‘entretien et les travaux de réparation portent uniquement par du personnel qualié.

• Protégez le bras articulé de l’appareil de la saleté et lubriez-le régulièrement avec de l’huile pour machines.

• Utilisez uniquement un chiffon doux et sec pour le nettoyage.

Nettoyez l’appareil avec précaution an d’éviter l’apparition de rayures. En cas de saleté tenace, vous pouvez humidier légèrement votre chiffon avec de l’eau.

• Ne pas utiliser de détergents et de produits chimiques.

• Vériez régulièrement l‘étanchéité du produit/du vis.

Les trous de xation peuvent rester visibles lorsque le produit est retiré. Après une

utilisation prolongée, une tache peut rester sur le sous-sol.

• Stocker le produit hors de portée des enfants et dans un endroit sec et proté gé de la poussière lorsqu‘il n‘est pas utilisé.

• Conservez et utilisez l‘emballage d‘origine pour le transport.

7 Instructions pour l’élimination

Ce produit ne fait pas partie des déchets ménagers. Donnez-lui á la n de sa durée de vie au fabricant, le point de vente ou créé à cette n, collection publique souligne retour gratuitement. Détails élimination réglemente la loi du pays respec tif. Recyclables sont recyclés circuit, an d‘obtenir de nouvelles matières premières. Les matières recyclables suivantes sont collectées dans la collecte municipale: Les déchets de verre, plastique, ferraille, des feuilles et beaucoup plus. Avec ce type d‘utilisation de la ferraille vous faites une contribution importante à la pro tection de notre environnement.

8 Garantie

Conditions de garantie détaillées sur www.mygoobay.com.

100x100, 200x100 200x200, 300x200, 300x 300, 400x200, 400x300, 400x400, 600x400

871 x 678 x 1966 mm / 10,7 kg

9 Symboles utilisés

Pour usage intérieur uniquement IEC 60417- 5957

- 11 -

Istruzioni per l‘uso

Supporto per presentazione TV Pro (taglia L)

1 Istruzioni per la sicurezza

Le instruzioni per l‘uso è parte integrante del prodotto e contiene importanti informazioni per un uso corretto.

• Leggere attentamente e completamente le istruzioni prima dell‘uso.

Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del pro dotto.

• Conservare questo istruzioni per l‘uso.

• Non modicare prodotti e accessori.

• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette con

dizioni.

• In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore.

Non raccomandato per i bambini e le persone con capacità siche e / o mental

mente limitato.

• Proteggere l‘imballaggio, le parti piccole e l‘isolamento contro l‘uso accidentale.

• Il montaggio, lo smontaggio, la cura, lo stoccaggio, il trasporto e lo smaltimen-

to devono essere eseguiti solo da utenti con conoscenze meccaniche di base.

• Far eseguire i lavori di manutenzione e riparazione solo da personale quali cato.

• Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidi tà e luce diretta del sole, così come forni a microonde, vibrazioni e pressione meccanica.

• Luogo, installare e trasportare prodotti, parti e accessori prodotti in modo si curo.

• In caso di lavori in presenza di carichi, mettere in sicurezza la propria persona

e il luogo di lavoro, inoltre farsi aiutare da qualcun altro.

• Non eseguire il montaggio in luoghi caratterizzati da un’irradiazione solare di retta o un’intensa illuminazione.

In quanto queste condizioni contribuiscono a stancare la vista!

• Prestare attenzione alla mobilità del prodotto durante l’uso.

Le componenti mobili del prodotto possono serrare o schiacciare gli arti.

• In prossimità dei dispositivi sorgente e di uscita, nonché nell’area di orienta mento e inclinazione, lasciare spazio a sufcienza per un’adeguata ventilazione e per garantire la mobilità.

• Confrontare i dati tecnici di tutti i prodotti utilizzati: tali dati devono corrisponde re o rientrare nell’intervallo specicato.

Le speciche di tutti i prodotti usati devono corrispondere o essere all‘interno del la gamma specicata. Le superci di supporto devono essere in grado di sopportare in modo sicuro il

peso del supporto e dell‘attrezzatura ad esso collegata.

• Utilizzare esclusivamente le viti di installazione fornite.

• Non stringere le viti troppo stretto.

Le discussioni possono essere danneggiati.

2 Descrizione e Funzione

2.1 Produtto

Il prodotto è un supporto mobile per presentazioni per montare televisori o schermi no a 50 kg.

2.2 Contenuto della confezione

Vedi Tab. 1.

○ Piedstallo (A) ○ Pezzo del piede anteriore

sinistro (B)

○ Pezzo del piede anteriore

destro (C)

○ Pezzo del piede indietro (D) ○ Ruote (E) ○ Ruote con freni (F) ○ Supporto del monitor (G) ○ Guida di montaggio a destra (H) ○ Guida di montaggio a sinistra (I) ○ Supporto per il scaffale

superiore (J)

○ Scaffale superiore (K) ○ Scaffale inferiore (L) ○ Coperchio (M) ○ Coprifori (N) ○ M10x35 (O)

2.3 Utensile necessario

Vedi Tab. 2.

○ Cacciavite a croce (1)

○ M6x35 (P) ○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Rondella D8 (T) ○ Chiave (U) ○ Chiave a brugola 5 mm (V) ○ Chiave a brugola 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Rondella D5-D8 (M-F) ○ Distanziatore Ø15xØ8x5 (M-G) ○ Distanziatore Ø15xØ8x15 (M-H) ○ Istruzioni per l‘uso

2.4 Speciche

Numero di articolo 59508

Dimensione dello schermo 94 - 178 cm (37 - 70“)

Capacità di carico supporto del monitor 50 kg

Capacità di carico scaffali 5 kg

Con riserva di modiche. Modello simile.

Distanza tra i fori lettati secondo lo

standard VESA (verticale x orizzontale)

Dimensioni (larghezza x profondità x

altezza massima) / Peso

Gamma di inclinazione -12° ~ +5°

3 Scopo d‘utilizzo

Non è consentito l’uso del dispositivo in modo diverso da quello descritto nel capitolo „Descrizione e Funzione“ o „Istruzioni per la

sicurezza“. Usare il prodotto solamente in ambienti interni asciutti. La mancata osservanza di queste regole e delle istruzioni per la sicurezza può provo care incidenti fatali, lesioni e danni a persone e proprietà.

4 Preparazione

• Controllare fornitura sia completa e garantire l‘integrità.

5 Montaggio

5.1 Estensione e ssaggio del piedstallo

Vedi Fig 1. Premere il perno di bloccaggio ed estrarre il piedstallo no a raggiungere la po sizione 1.

5.2 Fissare il pezzo del piede al piedstallo

Vedi Fig. 2 e Fig. 3.

5.3 Montaggio e ssaggio delle ruote

Vedi Fig. 4. Fissare le ruote con i freni per evitare movimenti improvvisi durante il montaggio.

5.4 Fissare il supporto del monitor al piedstallo

Vedi Fig. 5.

5.5 Fissare i scaffali

Vedi Fig. 6 e Fig. 7.

5.6 Fissare le rotaie di montaggio allo schermo

Vedi Fig. 8.

5.7 Installazione e  ssaggio delle rotaie di montaggio

Vedi Fig. 9.

Questo passo deve essere eseguito da 2 persone!

5.8 Instradamento del cavo attraverso il piedstallo

Vedi Fig. 10.

5.9 Regolazione dell‘angolo di inclinazione

Vedi Fig. 11.

6 Manutenzione, cura, conservazione e trasporto

• Essere effettuate solo da personale qualicato di manutenzione e di riparazione.

• Proteggere i giunti dallo sporco e procedere alla loro lubricazione a intervalli regolari con un olio delicato per macchine.

• Utilizzare un panno asciutto e morbido solo per la pulizia.

Durante la pulizia, procedere con cautela al ne di evitare graf. In caso di sporco

ostinato è possibile inumidire leggermente il panno di pulizia con dell’acqua.

• Non utilizzare detergenti e prodotti chimici.

• Controllare regolarmente la tenuta del prodotto/vite.

I fori di ssaggio possono rimanere visibili se il prodotto deve poi essere smonta

to. A seguito di un utilizzo prolungato potrà formarsi una macchia sul fondo.

• Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso.

• Conservare e utilizzare l‘imballaggio originale per il trasporto.

7 Note per lo smaltimento

Questo prodotto non appartiene ai riuti domestici. Dare al termine della sua vita utile al produttore, il punto vendita o previsti per questo scopo, raccolta pubblica punti indietro per libero. Dettagli Smaltimento regola legge del rispettivo paese. Recyclables vengono riciclati circuito, per ottenere nuove materie prime. I seguen ti materiali riciclabili sono raccolti in collezione comunale: Riuti di vetro, plastica, rottami metallici, fogli e molto altro ancora. Con questo tipo di utilizzo rottame si stanno facendo un importante contributo alla tutela del nostro ambiente.

8 Garanzia

Condizioni di garanzia dettagliate su www.mygoobay.com.

100x100, 200x100 200x200, 300x200,

300x300, 400x200, 400x300, 400x400,

600x400

871 x 678 x 1966 mm / 10,7 kg

9 Simboli utilizzati

Solo per uso interno IEC 60417- 5957

- 12 -

Instrucciones de uso

Soporte de presentación de TV Pro (tamaño L)

1 Instrucciones de seguridad

Las instrucciones de uso son parte del producto y contienen información importante para el uso correcto.

• Lea las instrucciones de uso completamente y cuidadosamente antes de usar.

Las instrucciones de uso deben estar disponibles en caso de incertidumbre y transmisión del producto.

• Guarde las instrucciones de uso.

• No modique el producto y los accesorios.

• Utilice el producto, las piezas del producto y los accesorios solo si están en

perfecto estado.

• En caso de defectos, daños mecánicos, averías y otros problemas que no se

puedan resolver con la documentación incluida, póngase en contacto con el

vendedor o el fabricante.

No adecuado para niños ni personas cuyas capacidades físicas y/o psíquicas es tén limitadas.

• Proteja el embalaje, las piezas pequeñas y el material aislante contra un uso

accidental.

• El montaje, el desmontaje, la conservación, el almacenamiento, el transporte

y la eliminación de residuos sólo pueden ser realizados por usuarios con co nocimientos básicos de mecánica.

• Encargue los trabajos de mantenimiento y reparación únicamente a perso nal cualicado.

• Evite exponer el dispositivo a cargas extremas, como calor y frío, humedad y la radiación directa del sol, así como a vibraciones y presión mecánica.

• Coloque, instale y transporte de forma segura el producto, sus piezas y sus accesorios.

• En el caso de trabajar con cargas, asegurarse tanto a sí mismo como el lugar

de trabajo y pedir ayuda a una segunda persona.

• No realizar el montaje en sitios con radiación solar directa o con luz fuerte.

¡Esto provoca que los ojos se cansen!

• Durante el uso, prestar atención a la movilidad del producto.

Las partes móviles del producto pueden provocar el aprisionamiento o aplasta miento de extremidades.

• Dejar espacio suciente alrededor de los dispositivos de entrada y salida, así como del área de giro e inclinación, para permitir una buena ventilación y mo

vilidad.

• Comparar los datos técnicos de todos los productos utilizados.

Estos deben coincidir o situarse en el intervalo especicado. Las supercies de apoyo deben ser capaces de soportar con seguridad el peso del soporte y de los equipos jados a él.

• Utilizar únicamente los tornillos de montaje suministrados.

• No apriete los tornillos demasiado.

Las roscas podrían resultar dañadas.

2 Descripción y funcionamiento

2.1 Producto

El producto es un soporte de presentación móvil para montar televisores o pantallas de hasta 50 kg de peso.

2.2 Volumen de suministro

Véase la Tab. 1.

○ Pedestal (A) ○ Pieza de pie frontal izquierdo (B) ○ Pieza de pie frontal derecha (C) ○ Pieza de pie atrás (D) ○ Ruedas (E) ○ Ruedas con freno (F) ○ Soporte de monitor (G) ○ Riel de montaje derecho (H) ○ Riel de montaje izquierdo (I) ○ Soporte para el estante superior (J) ○ Estante superior (K) ○ Estante inferior (L) ○ Cubierta (M) ○ Cubierta de agujos (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Herramientas requeridas

Véase la Tab. 2.

○ Destornillador Phillips (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Arandela D8 (T) ○ Llave inglesa (U) ○ Llave Allen 5 mm (V) ○ Llave Allen 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Arandela D5-D8 (M-F) ○ Distanciador Ø15xØ8x5 (M-G) ○ Distanciador Ø15xØ8x15 (M-H) ○ Instrucciones de uso

2.4 Datos técnicos

Número de artículo 59508

Tamaño de la pantalla 94 - 178 cm (37 - 70“)

Capacidad de carga del soporte del monitor 50 kg

Capacidad de carga de los estantes 5 kg

Distancia entre los agujeros roscados

según la norma VESA (vertical x horizontal)

Dimensiones (anchura x

profundidad x altura máxima) / Peso

Rango de inclinación -12° ~ +5°

3 Uso conforme a lo previsto

No se permite un uso distinto al descrito en el capítulo «Descripción y funcionamiento» o «Indicaciones de seguridad». Este producto

solamente se puede utilizar en interiores secos. La inobservancia y el incumplimiento de estas normas e indicaciones de seguridad pueden derivar en accidentes graves, daños personales y materiales.

4 Preparación

• Compruebe que el volumen de suministro esté completo e íntegro.

5 Montaje

5.1 Extender y asegurar el pedestal

Véase la Fig 1. Presione el pasador de bloqueo y separe el pedestal hasta alcanzar la posición 1.

5.2 Fijación de la pieza de pie en el pedestal

Véase la Fig. 2 y Fig. 3.

5.3 Montaje y jación de las ruedas

Véase la Fig. 4. Asegure las ruedas con los frenos para evitar movimientos bruscos durante el montaje.

5.4 Fijación del soporte del monitor al pedestal

Véase la Fig. 5.

5.5 Fijación de los estantes

Véase la Fig. 6 y Fig. 7.

5.6 Fijación de los rieles de montaje a la pantalla

Véase la Fig. 8.

5.7 Instalación y jación de los rieles de montaje

Véase la Fig. 9.

¡Este paso debe ser realizado por das personas!

5.8 Pasar el cable a través del pedestal

Véase la Fig. 10.

5.9 Ajuste del ángulo de inclinación

Véase la Fig. 11.

100x100, 200x100, 200x200, 300x200, 300x300, 400x200,

400x300, 400x400, 600x400

871 x 678 x 1966 mm / 10,7 kg

6 Mantenimiento, conservación, almacenamiento y

transporte

• Los trabajos de mantenimiento y reparación solo deben ser realizados por personal especializado.

• Proteja las articulaciones de la suciedad y lubríquelas con regularidad con un aceite de máquinas suave.

• Utilice solo un paño seco y suave para realizar la limpieza.

Proceda con cuidado a la hora de limpiar para evitar los arañazos. En caso de haya mucha suciedad, podrá humedecer ligeramente el paño de limpieza con agua.

• No utilice productos de limpieza ni productos químicos.

• Compruebe regularmente el correcto asiento del producto/de los tornillos.

Los oricios de jación pueden permanecer visibles una vez que se desmon te el producto. Tras un uso prolongado es posible que la supercie posterior que-

de manchada.

• En caso de no utilizarse durante un tiempo prolongado, almacene el producto lejos del alcance de los ni os en un lugar seco y resguardado del polvo.

• Conserve y utilice el embalaje original para el transporte.

7 Indicaciones para la eliminación

Este producto no debe desecharse conjuntamente con otros residuos procedentes del hogar. Cuando nalice la vida útil de su dispositivo, des chelo en los puntos de recogida establecidos con esta nalidad y sin ningún coste, o en puntos de recogida de stocks. Las instrucciones para desechar estos productos están recogidas en la normativa local. Los materiales reciclables se procesarán en un ciclo de reciclaje para obtener nuevas materias primas. Existen puntos de recogi da locales para los siguientes materiales reciclables: Residuos de vidrio, plástico, metal, láminas de metal y otros. El reciclaje de dispositivos contribuye de forma signicativa a la protección del medioambiente.

8 Garantía

Condiciones detalladas de la garantía en www.mygoobay.com.

9 Símbolos utilizados

Sólo para uso en interiores IEC 60417- 5957

Sujeto a cambios sin previo aviso. Modelo similar.

- 13 -

Gebruiksaanwijzing

TV presentatestandaard Pro (maat L)

1 Veiligheidsvoorschriften

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor het correcte gebruik.

• Lees de gebruiksaanwijzing voor gebruik volledig en zorgvuldig door.

De gebruiksaanwijzing moet beschikbaar zijn in geval van onduidelijkheden en het doorgeven van het product.

• Bewaar de gebruiksaanwijzing.

• Breng geen wijzigingen aan producten of accessoires aan.

• Gebruik product, productonderdelen en accessoires alleen in perfecte staat.

• Bij vragen, defecten, mechanische beschadigingen, storingen of andere prob

lemen die niet door de bijgevoegde documentatie kunnen worden verholpen, neemt u contact op met uw dealer of fabrikant.

Niet geschikt voor kinderen en personen met lichamelijke en/of geestelijke be perkingen.

• Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen onbe doeld gebruik.

• Montage, demontage, verzorging, opslag, vervoer en verwijdering mogen al leen worden uitgevoerd door gebruikers met mechanische basiskennis.

• Laat onderhouds- en reparatiewerkzaamheden alleen door gekwaliceerd per soneel uitvoeren.

• Extreme belastingen, zoals warmte en koude, natheid en directe zonnestra

ling, microgolven alsmede trillingen en mechanische druk vermijden.

• Plaats, installeer en transporteer producten, productonderdelen en acces soires op een veilige manier.

• Bij werk met zware lasten zorgen voor veiligheid voor uzelf en uw werkomge ving en hulp inschakelen van een tweede persoon.

• Installeer het product niet op plaatsen met direct zonlicht of fel licht.

Dit maakt de ogen sneller moe.

• Tijdens het gebruik op de bewegende delen van het product letten.

Bewegende onderdelen van het product kunnen ledematen inklemmen of be knellen.

• Zorg voor voldoende ruimte rond het product en het hele systeem om een goede ventilatie en mobiliteit te garanderen.

• Technische gegevens van alle gebruikte producten vergelijken.

Deze moeten op elkaar aansluiten of in het opgegeven bereik liggen. De steunvlakken moeten het gewicht van de steun en de daarop bevestigde ap paratuur veilig kunnen dragen.

• Alleen de meegeleverde inbouwschroeven gebruiken.

• Draai de schroeven niet te vast aan.

Schroefdraden kunnen beschadigd raken.

2 Beschrijving en werking

2.1 Product

Het product is een mobiele presentatiestandaard voor het monteren van tv-toestellen of schermen met een gewicht tot 50 kg.

2.2 Leveringsomvang

Zie Tab. 1.

○ Standaard (A) ○ Voetstuk voor links (B) ○ Voetstuk voor rechts (C) ○ Voetstuk achter (D) ○ Wielen (E) ○ Wielen met rem (F) ○ Monitorbeugel (G) ○ Montagerail rechts (H) ○ Montagerail links (I) ○ Standaard voor bovenste plank (J) ○ Bovenste plank (K) ○ Onderste plank (L) ○ Plank (M) ○ Gatenafdekking (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Vereist gereedschap

Zie Tab. 2.

○ Kruiskopschroevendraaier (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Sluitring D8 (T) ○ Moersleutel (U) ○ Inbussleutel 5 mm (V) ○ Inbussleutel 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Sluitring D5-D8 (M-F) ○ Afstandsstuk Ø15xØ8x5 (M-G) ○ Afstandsstuk Ø15xØ8x15 (M-H) ○ Gebruiksaanwijzing

2.4 Technische gegevens

Artikelnummer 59508

Schermgrootte 94 - 178 cm (37 - 70“)

Draagvermogen monitorbeugel 50 kg

Draagvermogen planken 5 kg

Afstand tussen schroefgaten volgens

VESA-standaard (verticaal x horizontaal)

100x100, 200x100, 200x200, 300x200, 300x300, 400x200,

400x300, 400x400, 600x400

Afmetingen (breedte x diepte x

max. hoogte) / Gewicht

Hellingbereik -12° ~ +5°

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en functie“ of in de „Veiligheidsinstructies“ is niet toegestaan. Dit product mag alleen worden gebruikt in droge binnenruimten. Het niet in acht

nemen en niet opvolgen van deze instructies en veiligheidsvoorschriften kan

leiden tot ernstige ongevallen, lichamelijk letsel en materiële schade.

4 Voorbereiding

• Controleer of de leveringsomvang volledig en onbeschadigd is.

5 Montage

5.1 Uitschuiven en vastzetten van de standaard

Zie Fig 1. Druk de borgpen in en trek de standaard uit elkaar tot stand 1 is bereikt.

5.2 Bevestigen van het voetstuk aan de standaard

Zie Fig. 2 en Fig. 3.

5.3 De wielen monteren en vastzetten

Zie Fig. 4. Vastzetten van de wielen met de remmen om plotselinge bewegingen tijdens de

montage te voorkomen.

5.4 De monitorbeugel aan de standaard bevestigen

Zie Fig. 5.

5.5 Bevestigen van de le planken

Zie Fig. 6 en Fig. 7.

5.6 Aanbrengen van de montagerails aan het scherm

Zie Fig. 8.

5.7 Installeren en vastzetten van de montagerails

Zie Fig. 9. Deze stap moet door 2 personen worden uitgevoerd!

5.8 De kabel door de standaard leiden

Zie Fig. 10.

5.9 Instellen van de hellingshoek

Zie Fig. 11.

6 Onderhoud, verzorging, opslag en transport

• Laat onderhouds- en reparatiewerkzaamheden uitsluitend door gekwaliceerd

personeel uitvoeren.

• Bescherm de scharnierpunten tegen vuil en smeer ze regelmatig met lich

te machineolie.

• Gebruik alleen een droge en zachte doek om te reinigen. Ga voorzichtig te werk bij de reiniging om krassen te voorkomen. Bij sterke vervui ling kan de schoonmaakdoek licht bevochtigd worden met water.

• Gebruik geen reinigingsmiddel en chemische producten.

• Controleer de goede plaatsing van het product/de schroeven regelmatig.

De montageboringen kunnen zichtbaar blijven, als het product gedemonteerd wordt. Na langer gebruik kan een vlek ontstaan op de ondergrond.

• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een droge

en stofdichte omgeving en houd het buiten het bereik van kinderen.

• Bewaar de originele verpakking voor het transport en gebruik deze.

7 Aanwijzingen voor afvalverwijdering

Dit product behoort niet tot het huishoudelijk afval. Aan het einde van de levensduur dient het kosteloos te worden teruggegeven aan de fabrikant, het verkooppunt of de speciale openbare inzamelpunten. Nadere bijzonderheden over de afvoer zijn bepaald in het nationale recht. Recyclebare materialen worden gere cycled om nieuwe grondstoffen te produceren. De volgende recyclebare materialen worden ingezameld bij de gemeentelijke inzamelpunten: oud glas, kunststof, metaalschroot, metalen platen, enz. Door oude apparaten zo te recyclen, levert u een belangrijke bijdrage aan de bescherming van ons milieu.

8 Garantie

Gedetailleerde garantievoorwaarden op www.mygoobay.com.

871 x 678 x 1966 mm / 10,7 kg

9 Gebruikte symbolen

Alleen voor binnengebruik IEC 60417- 5957

Wijzigingen voorbehouden. Model gelijkaardig.

- 14 -

Brugervejledning

TV-præsentationsstativ Pro (størrelse L)

1 Sikkerhedsanvisninger

Brugsanvisningen er en integreret del af produktet og indeholder vigtige anvisninger for korrekt brug.

• Læs brugsanvisningen helt og omhyggeligt igennem før ibrugtagning.

Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du giver produktet videre.

• Gem brugsanvisningen.

• Modicer ikke produktet og tilbehøret.

• Anvend kun produktet, produktdelene og tilbehøret i fejlfri stand.

• Kontakt forhandleren eller producenten i tilfælde af spørgsmål, defekter, me

kaniske skader, fejl og andre problemer, som ikke kan løses ved hjælp af den medfølgende dokumentation.

Egner sig ikke til børn og personer med nedsatte fysiske og/eller psykiske evner.

• Sørg for, at sikre emballage, smådele og isoleringsmateriale mod utilsigtet an

vendelse.

• Montering, demontering, pleje, opbevaring, transport og bortskaffelse må kun

udføres af brugere med grundlæggende mekanisk viden.

• Vedligeholdelses- og reparationsarbejde må kun udføres af kvaliceret per

sonale.

• Undgå ekstreme belastninger som varme og kulde, nedbør og direkte solinds

tråling, mikrobølger samt vibrationer og mekaniske tryk.

• Sørg for at placere, installere og transportere produkt, produktdele og tilbehør på sikker vis.

• Ved arbejde med belastninger skal du sikre dig selv og arbejdsstedet og få hjælp af en anden person.

• Må ikke monteres på steder med direkte sollys eller kraftigt lys.

Dette gør øjnene trætte!

• Under brugen skal du være opmærksom på produktets bevægelighed.

Bevægelige produktdele kan klemme eller knuse kropsdele.

• Sørg for god udluftning og gode bevægelsesmuligheder omkring kilde- og out putapparater samt omkring dreje- og vipningsområdet.

• Sammenlign de tekniske data for alle anvendte produkter.

Disse skal stemme overens eller ligge inden for det anførte område.

De bærende overader skal kunne modstå vægten af monteringen og det udstyr,

der er fastgjort til den, på en sikker måde.

• Brug kun de medfølgende monteringsskruer.

• Tilspænd ikke skruerne for meget.

Dette kan beskadige skruernes gevind.

2 Beskrivelse og funktion

2.1 Produkt

Produktet er et mobilt præsentationsstativ til montering af tv-apparater eller skærme med en vægt på op til 50 kg.

2.2 Leveringsomfang

Se Tab. 1.

○ Stativ (A) ○ Fodstykke forreste venstre (B) ○ Fodstykke forreste højre (C) ○ Fodstykke bag (D) ○ Hjul (E) ○ Hjul med bremser (F) ○ Skærmholder (G) ○ Monteringsskinne til højre (H) ○ Monteringsskinne til venstre (I) ○ Stander til øverste hylde (J) ○ Øverste hylde (K) ○ Nederste hylde (L) ○ Dæksel (M) ○ Dæksel til huller (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Nødvendige værktøjer

Se Tab. 2.

○ Phillips skruetrækker (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Skive D8 (T) ○ Nøgle (U) ○ Allen-nøgle 5 mm (V) ○ Allen-nøgle 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Skive D5-D8 (M-F) ○ Afstandsstykke Ø15xØ8x5 (M-G) ○ Afstandsstykke Ø15xØ8x15 (M-H) ○ Brugervejledning

2.4 Tekniske data

Varenummer 59508

Skærmstørrelse 94 - 178 cm (37 - 70“)

Belastningskapacitet skærmholder 50 kg

Belastningskapacitet hylder 5 kg

Afstand mellem gevindhullerne i

henhold til VESA-standarden

(lodret x vandret)

Dimensioner (bredde x dybde x

max. højde) / Vægt

Vippningsområde -12° ~ +5°

Der tages forbehold for ændringer.

Model ligner.

100x100, 200x100, 200x200, 300x200, 300x300, 400x200, 400x300, 400x400,

600x400

871 x 678 x 1966 mm / 10,7 kg

3 Bestemmelsesmæssig anvendelse

Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion« eller »Sikkerhedsanvisninger«, er ikke tilladt. Dette produkt må kun

anvendes indendørs i tørre rum. Hvis disse bestemmelser og sikkerhedsanvisninger ikke følges eller overholdes, kan det medføre alvorlige ulykker, person- og tingsskader.

4 Forberedelse

• Kontrollér, at du har modtaget alle dele, og at de er intakte.

5 Montering

5.1 Udvidelse og fastgørelse af stativet

Se Fig 1. Tryk på låsestiften, og træk stativet fra hinanden, indtil position 1 er nået.

5.2 Fastgørelse af fodstykket på stativet

Se Fig. 2 og Fig. 3.

5.3 Montering og fastgørelse af hjulene

Se Fig. 4. Sikring af hjulene med bremserne for at undgå pludselige bevægelser under mon

teringen.

5.4 Fastgørelse af skærmholderen på stativet

Se Fig. 5.

5.5 Fastgørelse af hylderne

Se Fig. 6 og Fig. 7.

5.6 Fastgørelse af monteringsskinnerne på skærmen

Se Fig. 8.

5.7 Montering og fastgørelse af monteringsskinnerne

Se Fig. 9.

Dette trin skal udføres af 2 personer!

5.8 Ledning af kablet gennem stativet

Se Fig. 10.

5.9 Justering af hældningsvinklen

Se Fig. 11.

6 Vedligeholdelse, pleje, opbevaring og transport

• Vedligeholdelse og reparationer skal altid udføres af fagkompetent personale.

• Beskyt leddene mod snavs, og smør dem jævnligt med let maskinolie.

• Anvend altid en tør og blød klud til rengøring.

Vær forsigtig i forbindelse med rengøringen for at undgå ridser. Ved kraftige tils mudsninger kan rengøringskluden fugtes med vand.

• Anvend aldrig rengøringsmidler og kemikalier.

• Kontrollér regelmæssigt, at produktet/skruerne sidder godt fast.

Monteringsborehuller kan forblive synlige, når produktet afmonteres. Efter læng

ere tids brug kan der blive en lille plet tilbage på overaden.

• Opbevar produktet utilgængeligt for børn og på et tørt og støvbeskyttet sted, hvis det ikke skal bruges i længere tid.

• Gem og anvend den originale emballage, hvis produktet på et tidspunkt skal transporteres.

7 Om bortskaffelse

Dette produkt må ikke bortskaffes sammen med det almindelige husholdningsaffald. Ved afslutningen på dets levetid skal enheden aeveres på et offentligt indsamlingssted til dette formål eller til forhandleren. Detaljer vedrørende bortskaf felse reguleres via den pågældende, føderale statslov. Potentielle genbrugsmaterialer inkluderes i genbrugscyklussen med henblik på omdannelse til nye råvarer. Følgende, genbrugelige materialer indsamles på lokale indsamlingssteder: Glas, plastik, affaldsmetal, metalplader med mere. Dette genbrug af affald bidrager væsentligt til beskyttelsen af miljøet.

8 Garanti

Detaljerede garantibetingelser på www.mygoobay.com.

9 Brugte symboler

Kun til indendørs brug IEC 60417- 5957

- 15 -

Bruksanvisning

TV-presentationsstativ Pro (storlek L)

1 Säkerhetsanvisningar

Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar om korrekt användning.

• Läs igenom bruksanvisningen noggrant och i sin helhet innan du använder produkten.

Bruksanvisningen måste konsulteras om du är osäker på något och medfölja om produkten byter ägare.

• Spara bruksanvisningen.

• Produkten och dess tillbehör får inte modieras.

• Använd bara produkten, produktdelar och tillbehör om de är i felfritt skick.

• Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska ska

dor, störningar eller andra problem som inte kan lösas med hjälp av de medföljande anvisningarna.

Inte avsedd för barn och personer med nedsatt fysisk och/eller mental förmåga.

• Se till att förpackning, smådelar och isoleringsmaterial inte används på an nat sätt än avsett.

• Montering, demontering, underhåll, förvaring, transport och bortskaffande får

endast utföras av användare med grundläggande mekanisk kunskap.

• Låt endast kvalicerad personal utföra underhålls- och reparationsarbeten.

• Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus, mikro

vågor samt vibrationer och mekaniskt tryck.

• Placera, installera och transportera produkten, produktdelar och tillbehör på ett säkert sätt.

• Vid arbeten med laster ska du bära lämplig skyddsutrustning, säkra arbetsplat sen och ha en medhjälpare.

• Utför inte monteringen på platser med direkt solljus eller starkt ljus.

Detta leder till att ögonen blir trötta!

• Var uppmärksam på produktens rörelser under användningen.

Rörliga produktdelar kan leda till att kroppsdelar kommer i kläm eller krossas.

• Se till så att det nns tillräckligt med plats för god ventilering och rörlighet vid både käll- och utmatningsenheterna samt för att kunna vrida eller höja och sänka dessa.

• Jämför de tekniska specikationerna för alla produkter.

Dessa måste överensstämma eller ligga inom de angivna intervallen. De bärande ytorna måste på ett säkert sätt klara av fästets vikt och den utrustning som är monterad på det.

• Använd endast de medföljande skruvarna vid monteringen.

• Dra inte åt skruvarna för hårt.

Gängorna kan skadas.

2 Beskrivning och funktion

2.1 Produkt

Produkten är ett mobilt presentationsstativ för montering av TV-apparater eller skärmar som väger upp till 50 kg.

2.2 Leveransomfång

Se Tab. 1.

○ Stativ (A) ○ Fotstycke främre vänster (B) ○ Fotstycke främre höger (C) ○ Fotstycke baksida (D) ○ Hjul (E) ○ Hjul med bromsar (F) ○ Bildskärmsfäste (G) ○ Monteringsskena höger (H) ○ Monteringsskena vänster (I) ○ Stativ för den övre hyllan (J) ○ Övre hylla (K) ○ Nedre hylla (L) ○ Kåpa (M) ○ Hålkåpa (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Nödvändiga verktyg

Se Tab. 2.

○ Phillips skruvmejsel (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Bricka D8 (T) ○ Skiftnyckel (U) ○ Insexnyckel 5 mm (V) ○ Insexnyckel 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Bricka D5-D8 (M-F) ○ Avståndshållare Ø15xØ8x5 (M-G) ○ Avståndshållare Ø15xØ8x15 (M-H) ○ Bruksanvisning

2.4 Tekniska data

Artikelnummer 59508

Belastningskapacitet för bildskärmsfästet 50 kg

Skärmstorlek 94 - 178 cm (37 - 70“)

Belastningskapacitet för hyllor 5 kg

Avstånd mellan gängade hål enligt

VESA-standarden

(vertikalt x horisontellt)

Mått (bredd x djup x max. höjd) / Vikt 871 x 678 x 1966 mm / 10,7 kg

Lutningsområde -12° ~ +5°

Med reservation för ändringar. Modell likadan.

100x100, 200x100, 200x200, 300x200, 300x300, 400x200,

400x300, 400x400, 600x400

3 Avsedd användning

Produkten får inte användas på annat sätt än som beskrivs i kapitlet ”Beskrivning och funktion” eller ”Säkerhetsanvisningar”. Denna produkt

får bara användas i torra inomhusmiljöer. Underlåtenhet att följa dessa bestämmelser och säkerhetsanvisningarna kan leda till svåra olyckor och/eller person- och sakskador.

4 Förberedelse

• Kontrollera att leveransen är fullständig och inte är skadad.

5 Montering

5.1 Utöka och fästa stativet

Se Fig 1. Tryck på låsstiftet och dra isär stativet tills läge 1 uppnås.

5.2 Montera fotstycket på stativet

Se Fig. 2 och Fig. 3.

5.3 Montering och fastsättning av hjulen

Se Fig. 4. Säkra hjulen med bromsarna för att undvika plötsliga rörelser under monteringen.

5.4 Montering av bildskärmsfästet på stativet

Se Fig. 5.

5.5 Montering av hyllorna

Se Fig. 6 och Fig. 7.

5.6 Montering av monteringsskenorna på skärmen

Se Fig. 8.

5.7 Montering och fastsättning av monteringsskenorna

Se Fig. 9.

Detta steg måste utföras av 2 personer!

5.8 Ledning av kabeln genom stativet

Se Fig. 10.

5.9 Justering av lutningsvinkeln

Se Fig. 11.

6 Underhåll, vård, lagring och transport

• Underhålls- och reparationsarbeten får endast utföras av fackpersonal.

• Skydda leder mot smuts och smörj dem regelbundet med lätt maskinolja.

• Använd endast en torr och mjuk trasa vid rengöring.

Var försiktig när du rengör produkten för att undvika att repa den. Om produkten är mycket smutsig kan du fukta rengöringstrasan lätt med vatten.

• Använd inte rengöringsmedel eller kemikalier.

• Kontrollera skruvarna och att produkten sitter fast ordentligt med jämna mel

lanrum.

Borrhålen för att fästa produkten kan vara synliga efter att du har monterat ned

produkten. Lång användning kan leda till att en äck på den underliggande ytan

bildas.

• Om produkten inte ska användas under en längre tid ska den förvaras utom räckhåll för barn på en torr och dammfri plats.

• Spara originalförpackningen och använd den om produkten ska transporteras.

7 Avfallshantering

Denna produkt får inte kastas i den vanliga hushållssoporna. Återlämna din enhet utan kostnad vid slutet av dess livslängd på en återvinningsstation som skapats för detta syfte eller på försäljningsstället. Detaljer för avyttring regleras i relevanta lagar. Återvinningsbart material överförs till återvinning för att bli nytt råmaterial. Följande återvinningsbart material samlas in på lokala insamlingsplatser: Avfalls glas, plast, avfallsmetall, metall med mera. Denna typ av återvinning av förbrukad utrustning bidrar betydligt till skydd av naturen.

8 Garanti

Detaljerade garantivillkor på www.mygoobay.com.

9 Använda symboler

Endast för inomhusbruk IEC 60417- 5957

- 16 -

Návod k použití

Stojan na prezentaci TV Pro (velikost L)

1 Bezpečnostní pokyny

Návod k použití je součástí produktu a obsahuje důležité pokyny pro správné použití.

• Před použitím si pečlivě přečtěte kompletní návod k použití.

Návod k použití musí být k dispozici při pochybnostech a dalším předání produktu.

• Návod k použití uschovejte.

• Neprovádějte žádné změny na produktu a příslušenství.

• Používejte pouze produkt, díly produktu a příslušenství v bezvadném stavu.

• V případě dotazů, závad, mechanických poškození, poruch a jiných problémů,

které nelze vyřešit s pomocí průvodní dokumentace, se obraťte na prodej ce nebo výrobce.

Nevhodné pro děti a osoby s fyzicky anebo psychicky omezenými schopnostmi.

• Zajistěte obal, drobné díly a izolační materiál proti neúmyslnému použití.

• Montáž, demontáž, ošetřování, skladování, přepravu a likvidaci mohou

provádět pouze uživatelé se základními mechanickými znalostmi.

• Údržbu a opravy nechte provádět pouze kvalikovaným personálem.

• Zamezte extrémním zatížením, jako je horko a chlad, mokro a přímé sluneční

záření, mikrovlny a vibrace a mechanický tlak.

• Produkt, díly produktu a příslušenství bezpečně umístěte, instalujte a přepravujte.

• Při manipulaci s břemeny zabezpečte sebe a pracoviště a přivolejte na po moc druhou osobu.

• Nemontujte na místech s přímým slunečním zářením, resp. silným světlem.

Podporuje to únavu očí!

• Během používání dávejte pozor na pohyby produktu.

Pohyblivé součásti produktu mohou způsobit zaklínění nebo pohmoždění končetin.

• Kolem zdrojových a výstupních zařízení a v oblasti otáčení a naklánění zajistěte dostatek místa pro dobré větrání a pohyblivost.

• Porovnejte technická data všech použitých produktů.

Ta musí vzájemně souhlasit nebo ležet v uvedených rozsazích. Nosné plochy musí být schopny bezpečně unést hmotnost držáku a zařízení, kte ré je k němu připojeno.

• Používejte jen současně dodané montážní šrouby.

• Neutahujte šrouby příliš pevně.

Závity se mohou poškodit.

2 Popis a funkce

2.1 Produkt

Jedná se o mobilní prezentační stojan pro montáž televizorů nebo obrazovek o hmotnosti až 50 kg.

2.2 Rozsah dodávky

Viz Tab. 1.

○ Stojan (A) ○ Nožní díl přední levý (B) ○ Nožní díl přední pravá (C) ○ Nožní díl zadní (D) ○ Kolečka (E) ○ Kolečka s brzdami (F) ○ Držák monitoru (G) ○ Montážní lišta vpravo (H) ○ Montážní lišta vlevo (I) ○ Stojan na horní polici (J) ○ Horní police (K) ○ Spodní police (L) ○ Kryt (M) ○ Kryt otvorů (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Požadovanè nástroje

Viz Tab. 2.

○ Šroubovák Phillips (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Podložka D8 (T) ○ Klíč (U) ○ Imbusový klíč 5 mm (V) ○ Imbusový klíč 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Podložka D5-D8 (M-F) ○ Rozpěrka Ø15xØ8x5 (M-G) ○ Rozpěrka Ø15xØ8x15 (M-H) ○ Návod k použití

2.4 Technická data

Číslo položky 59508

Velikost obrazovky 94 - 178 cm (37 - 70“)

Nosnost držáku monitoru 50 kg

Nosnost polic 5 kg

Vzdálenost mezi závitovými otvory

podle standardu VESA (vertikální x

horizontální)

Rozměry (šířka x hloubka x

max. výška) / Hmotnost

Rozsah náklonu -12° ~ +5°

100x100, 200x100, 200x200, 300x200, 300x300, 400x200, 400x300, 400x400,

600x400

871 x 678 x 1966 mm / 10,7 kg

3 Použití dle určení

Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo v „Bezpečnostních pokynech“ není dovoleno. Tento produkt se smí

používat jen v suchých místnostech. Nerespektování a nedodržení těchto ustanovení a bezpečnostních pokynů může vést k těžkým úrazům, újmám na zdraví osob a věcným škodám.

4 Příprava

• Zkontrolujte úplnost a neporušenost obsahu dodávky.

5 Montáž

5.1 Vysunutí a upevnění stojanu

Viz Fig 1. Stiskněte zajišťovací kolík a vytáhněte stojan do polohy 1.

5.2 Připevnění nožního dílu ke stojanu

Viz Fig. 2 a Fig. 3.

5.3 Montáž a upevnění kol

Viz Fig. 4. Zajištění kol pomocí brzd, aby se zabránilo náhlým pohybům během montáže.

5.4 Připevnění držáku monitoru ke stojanu

Viz Fig. 5.

5.5 Připevnění polic

Viz Fig. 6 a Fig. 7.

5.6 Montáž montážních lišt k držáku monitoru

Viz Fig. 8.

5.7 Instalace a upevnění montážních lišt

Viz Fig. 9. Tento krok musí provádět 2 osoby!

5.8 Vedení kabelu skrz stojan

Viz Fig. 10.

5.9 Nastavení úhlu sklonu

Viz Fig. 11.

6 Údržba, péče, skladování a přeprava

• Servisní a opravářské práce nechte provést jen kvalikovaným personálem.

• Klouby chraňte před znečištěním a pravidelně je mažte lehkým strojním ole

jem.

• Používejte k čištění jen suchý a měkký hadřík.

Při čištění postupujte opatrně, abyste se vyhnuli poškrábání. U silného znečištění můžete čisticí hadřík mírně navlhčit vodou.

• Nepoužívejte čisticí prostředky a chemikálie.

• Pravidelně kontrolujte řádné upevnění produktu/šroubů.

Pokud se produkt demontuje, mohou zůstat upevňovací otvory viditelné. Po delším používání může na podkladu zůstat skvrna.

• Skladujte produkt při delším nepoužívání na místě nepřístupném pro děti a v suchém prostředí chráněném před prachem.

• Uschovejte originální obal a použijte jej pro přepravu.

7 Pokyny k likvidaci

Produkt nepatří do domovního odpadu. Vraťte jej bezplatně na konci jeho životnosti výrobci, do prodejny nebo na k tomu zřízených veřejných sběrných místech. Podrobnosti upravují právní předpisy příslušné země. Druhotné suroviny se odevzdají k recyklaci za účelem získání nových surovin. Níže uvedené druhotné suroviny lze odevzdat v komunálních sběrnách odpadu: použité sklo, plasty, sta ré kovy, plechy apod. Tímto způsobem třídění materiálů, recyklace a likvidace starých baterií a akumulátorů přispějete významně k ochraně našeho životního prostředí.

8 Záruka

Podrobné záruční podmínky na www.mygoobay.com.

9 Použité symboly

Pouze pro vnitřní použití IEC 60417- 5957

Změny vyhrazeny. Model podobný.

- 17 -

Instrukcja obsługi

Stojak do prezentacji Pro (rozmiar L)

1 Zasady bezpieczeństwa

Instrukcja obsługi jest częścią składową produktu i zawiera ważne zasady prawidłowego użytkowania.

• Szczegółowo zapoznać się z całą instrukcją obsługi.

Instrukcja obsługi musi być dostępna w przypadku wątpliwości podczas obsługi, a także w razie przekazania produktu innym osobom.

• Przechować instrukcję obsługi.

• Nie modykować produktu ani wyposażenia dodatkowego.

• Korzystać jedynie z produktu, części produktu i wyposażenia dodatkowego

w nienagannym stanie.

• W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych proble mów, których nie można rozwiązać na podstawie dołączonej dokumentacji zwrócić się do dystrybutora lub producenta.

Nie nadaje się dla dzieci i osób o ograniczonych zdolnościach zycznych lub psy

chicznych.

• Zabezpieczyć opakowanie, drobne części i materiał izolacyjny przed przypad kowym użyciem.

• Montaż, demontaż, konserwacja, przechowywanie, transport i utylizacja mogą być wykonywane wyłącznie przez użytkowników posiadających podstawową wiedzę mechaniczną.

• Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wykwalikowany personel.

• Unikać skrajnych obciążeń, takich jak wysoka i niska temperatura, wilgoć i bezpośrednie działanie promieni słonecznych, mikrofale oraz wibracje i na cisk mechaniczny.

• Produkt, jego części i wyposażenie dodatkowe umieścić w bezpiecznym miej scu, zamontować i przenieść.

• W przypadku prac z ciężarami zabezpieczyć siebie i miejsce pracy oraz skorzystać z pomocy drugiej osoby.

• Nie montować w miejscach wystawionych na bezpośrednie oddziaływanie pro mieni słonecznych ani silnego światła.

Powoduje to zmęczenie oczu.

• Podczas korzystania zwrócić uwagę na ruchomość produktu.

Ruchome elementy produktu mogą doprowadzić do uwięzienia kończyn albo ich

zgniecenia.

• Wokół urządzeń źródłowych i wyjściowych, a także w okolicy strefy wychyla nia i składania należy zostawić ilość miejsca zapewniającą dobrą wentylację i prawidłową ruchomość.

• Należy porównać dane techniczne wszystkich używanych produktów.

Muszą się one pokrywać albo znajdować w podanym zakresie. Powierzchnie nośne muszą być w stanie bezpiecznie wytrzymać ciężar uchwytu i przymocowanego do niego sprzętu.

• Stosować tylko z załączonymi śrubami montażowymi.

• Nie dokręcać śruby zbyt mocno.

Możliwość uszkodzenia gwintów.

2 Opis i funkcja

2.1 Produkt

Produkt jest mobilnym stojakiem prezentacyjnym przeznaczonym do montażu telewizorów lub ekranów o wadze do 50 kg.

2.2 Zakres dostawy

Patrz Tab. 1.

○ Podstaw (A) ○ Stopa przód lewy (B) ○ Stopa przód prawy (C) ○ Stopa tył (D) ○ Koła (E) ○ Koła z hamulcami (F) ○ Uchwyt monitora (G) ○ Szyna montażowa prawa (H) ○ Szyna montażowa lewa (I) ○ Stojak na górną półkę (J) ○ Górna półka (K) ○ Dolna półka (L) ○ Pokrywa (M) ○ Pokrywa otworu (N) ○ M10x35 (O) ○ M6x35 (P)

2.3 Wymagane narzędzia

Patrz Tab. 2.

○ Śrubokręt krzyżakowy (1)

○ M8x60 (Q) ○ M8x12 (R) ○ M5x8 (S) ○ Podkładka D8 (T) ○ Klucz płaski (U) ○ Klucz imbusowy 5 mm (V) ○ Klucz imbusowy 8 mm (W) ○ M5x14 (M-A) ○ M6x14 (M-B) ○ M6x30 (M-C) ○ M8x30 (M-D) ○ M8x50 (M-E) ○ Podkładka D5-D8 (M-F) ○ Przekładka Ø15xØ8x5 (M-G) ○ Przekładka Ø15xØ8x15 (M-H) ○ Instrukcja obsługi

2.4 Dane techniczne

Numer artykułu 59508

Rozmiar ekranu 94 - 178 cm (37 - 70“)

Obciążenie wspornika monitora 50 kg

Obciążenie półek 5 kg

Z zastrzeżeniem zmian. Model podobny.

Odległość między otworami gwintowanymi

zgodnie z normą VESA (pion x poziom)

Wymiary (szerokość x głębokość x

maks. wysokość) / Waga

Zakres pochylenia -12° ~ +5°

3 Zastosowanie zgodne z przeznaczeniem

Użytkowanie w sposób inny niż opisano w rozdziałach „Opis i funkcje” oraz „Wskazówki dotyczące bezpieczeństwa” jest niedopuszczalne.

Niniejszy produkt może być stosowany wyłącznie w suchych po mieszczeniach. Nieprzestrzeganie tych postanowień i zasad bezpieczeństwa może doprowadzić do poważnych wypadków oraz szkód osobowych i

materialnych.

4 Przygotowanie

• Sprawdzić zawartość opakowania pod względem kompletności i integralności.

5 Zgromadzenie

5.1 Rozkładanie i zabezpieczanie stojaka

Patrz Fig 1. Wciśnij sworzeń blokujący i rozsuń podstawę aż do osiągnięcia pozycji 1.

5.2 Mocowanie stopki do podstawy

Patrz Fig. 2 i Fig. 3.

5.3 Montaż i zabezpieczenie kółek

Patrz Fig. 4. Zabezpieczyć kółka hamulcami, aby uniknąć gwałtownych ruchów podczas montażu.

5.4 Przymocowanie uchwytu monitora do podstawy

Patrz Fig. 5.

5.5 Zamocowanie półek

Patrz Fig. 6 i Fig. 7.

5.6 Przymocowanie szyn montażowych do ekranu

Patrz Fig. 8.

5.7 Montaż i zabezpieczenie szyn montażowych

Patrz Fig. 9. Ten krok musi być wykonywany przez 2 osoby!

5.8 Przeprowadzenie kabla przez podstawę

Patrz Fig. 10.

5.9 Ustawianie kąta nachylenia

Patrz Fig. 11.

6 Konserwacja, pielęgnacja, przechowywanie i transport

• Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez specjalistów.

• Należy chronić przeguby przed brudem i smarować je regularnie lekkim ole jem maszynowym.

• Do czyszczenia używać wyłącznie suchej i miękkiej ściereczki.

Podczas czyszczenia należy zachować ostrożność, aby uniknąć zarysowań. W przypadku silnych zabrudzeń można użyć ściereczki do czyszczenia lekko zwilżonej wodą.

• Nie stosować żadnych środków czyszczących i chemicznych.

• Regularnie sprawdzać prawidłowe zamocowanie produktu/śruby.

Otwory montażowe mogą być widoczne po zdemontowaniu produktu. Po dłuższym użytkowaniu na podłożu może pozostać plama.

• W przypadku nieużywania przez dłuższy czas produkt przechowywać w miej scu niedostępnym dla dzieci, w suchym otoczeniu chronionym przed pyłem.

• Przechować oryginalne opakowanie i skorzystać z niego w przypadku transportu.

7 Wskazówki dotyczące odpadów

Produktu tego nie należy wyrzucać razem z odpadami domowymi. Po zakończeniu eksploatacji produktu należy go nieodpłatnie zwrócić do producen ta, punktu sprzedaży lub specjalnego, publicznego punktu odbioru. Szczegóły dotyczące utylizacji odpadów są zawarte w przepisach poszczególnych krajów. Surowce wtórne są poddawane recyklingowi i odzyskiwane. Następujące su rowce są zbierane w miejskich punktach odbioru: szkło, tworzywa sztuczne, złom, blachai inne. Takie wykorzystanie zużytych urządzeń stanowi ważny wkład w ochronę środowiska.

8 Gwarancja

Szczegółowe warunki gwarancji na stronie www.mygoobay.com.

100x100, 200x100, 200x200, 300x200, 300x300, 400x200,

400x300, 400x400, 600x400

871 x 678 x 1966 mm / 10,7 kg

9 Stosowane symbole

Tylko do użytku wewnętrznego IEC 60417- 5957

- 18 -

REV2021-12-16

V1.0aw

Goobay

by Wentronic GmbH

Pillmannstraße 12

38112 Braunschweig

Germany

Made in China

Hotline: +49 (0180) 5005882

E-Mail: info@goobay.de

Web: www.wentronic.com/content/mygoobay/

*(0,14 € / Minute aus dem deutschen Festnetz)

(0.14 € / minute from German landline)

(0,14 € / minute depuis un poste xe allemand)

(0,14 € / minuto dalla rete ssa tedesca)

(0,14 € / minuto desde el teléfono jo alemán)

(0,14 € / minuut van Duitse vaste lijn)

(0,14 € / minut fra tysk fastnet)

(0,14 € / minut från tysk fast telefon)

(0,14 € / minuta z německé pevné linky)

(0,14 € / minuta z niemieckiej linii stacjonarnej)

TV presentatestandaard Pro (maat L)

TV-præsentationsstativ Pro (størrelse L)

TV-presentationsstativ Pro (storlek L)

Stojan na prezentaci TV Pro (velikost L)

Stojak do prezentacji Pro (rozmiar L)

GOOBAY 59508 Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
