GOOBAY 59507 Instructions

Betriebsanleitung

User manual
Mode d‘emploi

Istruzioni per l‘uso
Instrucciones de uso

Art. 59507

Gebruiksaanwijzing

Brugervejledning

Bruksanvisning

Návod k použití

Instrukcja obsługi

TV-Päsentationsständer Basic (Größe L)
TV Presentation Stand Basic (Size L)
Support de Présentation TV Basic (Taille L)
Supporto di presentazione TV Basic (taglia L)
Soporte de presentación de TV Basic (tamaño L)

TV-presentatestandaard Basic (maat L)

TV-præsentationsstativ Basic (størrelse L)

TV-presentationsställ Basic (storlek L)

Stojan na prezentaci TV Basic (velikost L)

Stojak do prezentacji Basic (rozmiar L)

Tab. 1

(A) 1x

(B)

(C)

(D)

(E)

(F)

(G)

(H)

(I)

(J)

(K)

(L)

2x

1x

1x

1x

1x

1x

1x

1x

4x

1x

1x

(M)

(N)

(O)

(P)

(Q)

(R)

(S)

(T)

2x

1x

11x

4x

4x

8x

1x

1x

- 1 -

(M-A) 4x

Tab. 2

(M-B)

(M-C)

(M-D)

(M-E)

(M-F)

(M-G)

(M-H)

(1)

4x

4x

4x

4x

4x

8x

8x

- 2 -

Fig. 1

- 3 -

Fig. 2

- 4 -

Fig. 3

Fig. 4

- 5 -

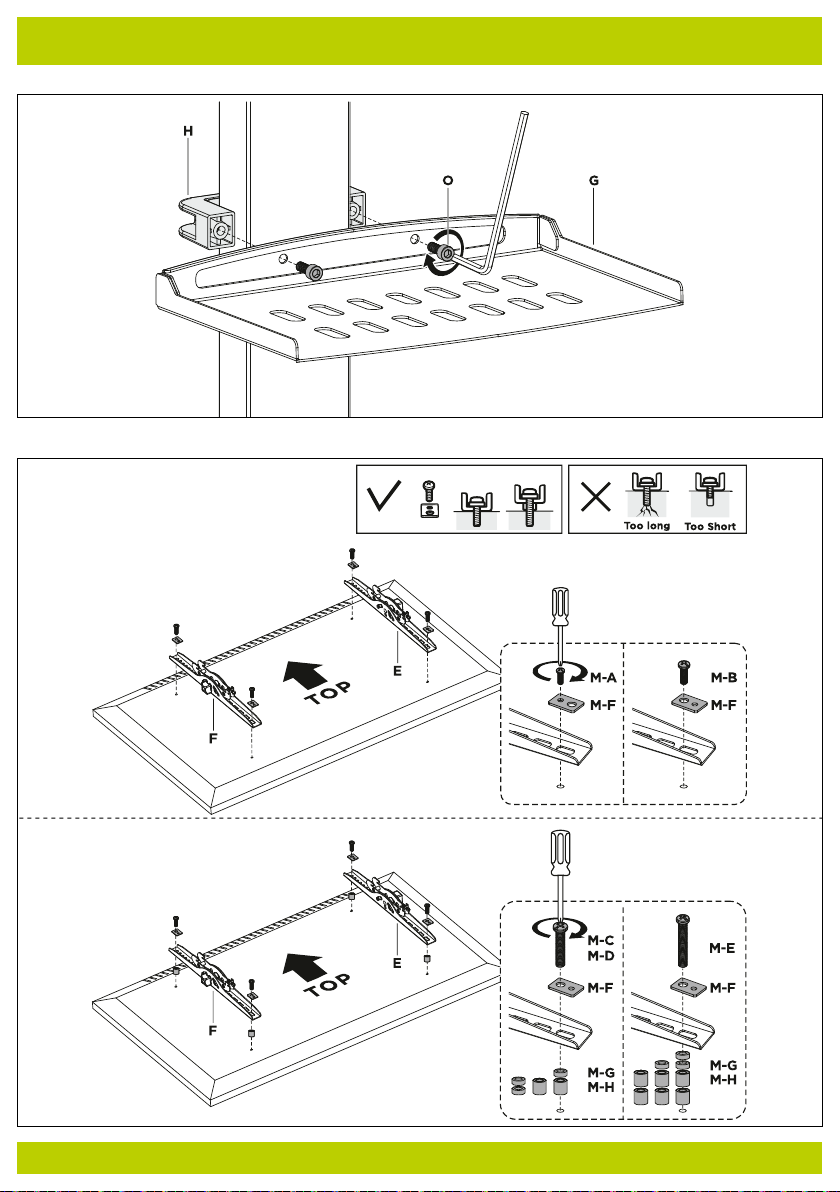

Fig. 5

Fig. 6

- 6 -

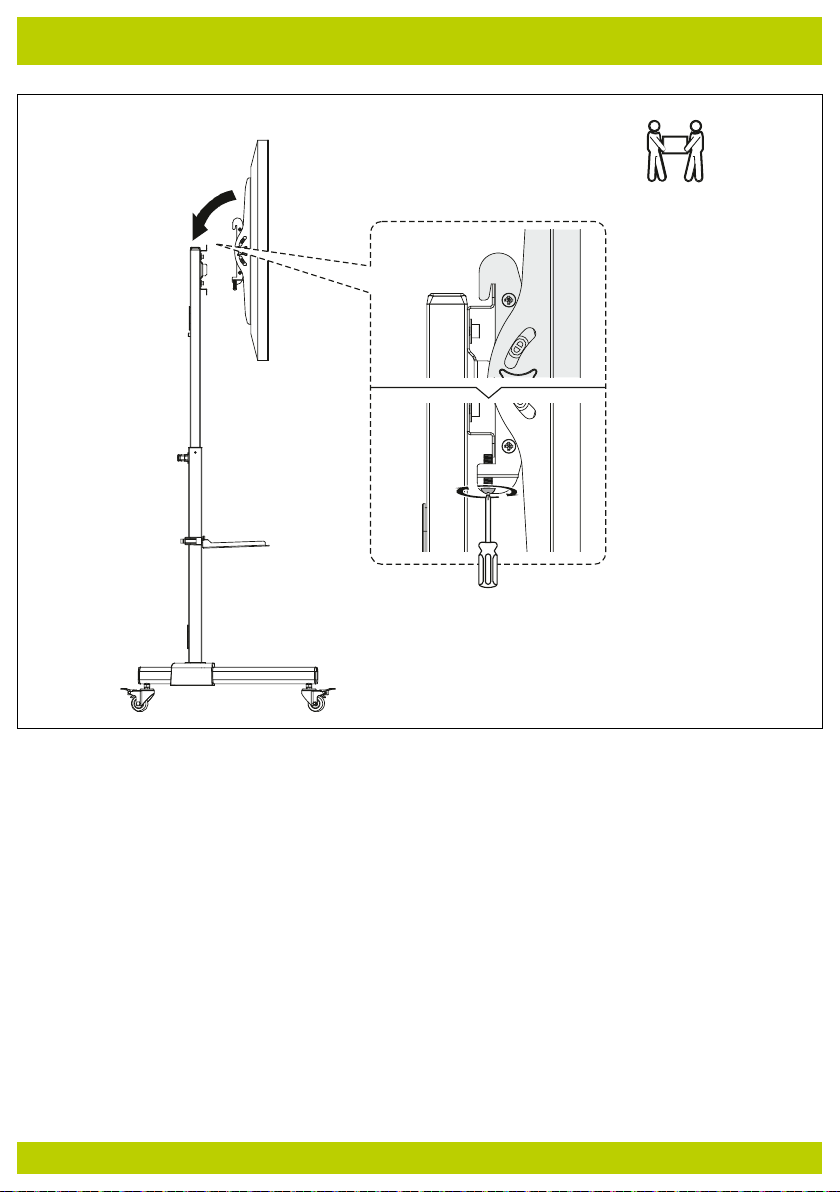

Fig.7

- 7 -

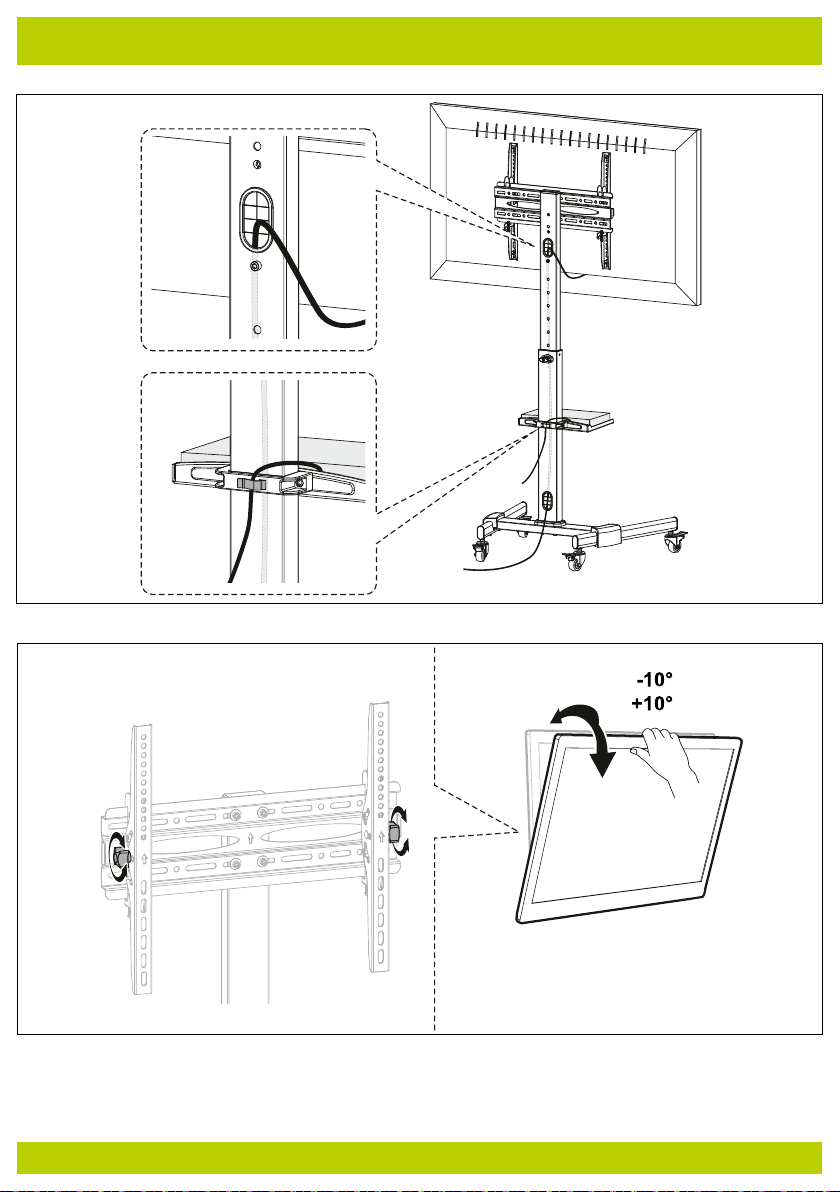

Fig. 8

Fig.9

- 8 -

Betriebsanleitung

DE

TV-Päsentationsständer Basic (Größe L)

1 Sicherheitshinweise

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise
zum korrekten Gebrauch.

• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes ver­fügbar sein.

• Bewahren Sie die Betriebsanleitung auf.

• Modizieren Sie Produkt und Zubehör nicht.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen, Stö-

rungen und anderen nicht durch die Begleitdokumentation behebbaren Proble­men, an Händler oder Hersteller.

Nicht für Kinder und Personen mit physisch und/oder psychisch eingeschränkten
Fähigkeiten geeignet.

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtig­te Benutzung.

• Montage, Demontage, Pege, Lagerung, Transport und Entsorgung dürfen nur
von Endverbrauchern und Benutzern mit mechanischen Grundkenntnissen
durchgeführt werden.

• Lassen Sie Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte

Sonneneinstrahlung, Mikrowellen, sowie Vibrationen und mechanischen Druck.

• Platzieren, installieren und transportieren Sie das Produkt, Produktteile und Zu­behör sicher.

• Sichern Sie sich und den Arbeitsort bei Arbeiten mit Lasten und lassen Sie sich
von einer zweiten Person helfen.

• Montieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung
bzw. starkem Licht.

Dies fördert das Ermüden der Augen!

• Achten Sie während des Gebrauchs auf die Beweglichkeit des Produktes.

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

• Lassen Sie um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebe­reich ausreichend Platz für gute Belüftung und Beweglichkeit.

• Vergleichen Sie die technischen Daten aller verwendeten Produkte.

Diese müssen übereinstimmen oder im angegebenen Bereich liegen.
Die tragenden Oberächen müssen das Gewicht der Halterung und der daran be­festigten Geräte sicher aushalten können.

• Verwenden Sie nur die mitgelieferten Einbauschrauben.

• Ziehen sie die Schrauben nicht zu fest an.

Gewinde können beschädigt werden.

2 Beschreibung und Funktion

2.1 Produkt

Das Produkt ist ein mobiler Präsentationsständer zur Befestigung von Fernsehge­räten oder Bildschirmen bis 35 kg.

2.2 Lieferumfang

Siehe Tab. 1.

○ Ständer (A)
○ Fußteil Seite (B)
○ Fußteil Verbindungstück (C)
○ Monitorhalterung (D)
○ Montageschiene rechts (E)
○ Montageschiene links (F)
○ Ablageäche (G)
○ Halterung Ablageäche (H)
○ Einsatz (I)
○ Rollen mit Bremsen (J)
○ Abdeckung Fußteil links (K)
○ Abdeckung Fußteil rechts (L)
○ Abdeckung (M)
○ Abdeckung (N)
○ M6x16 (O)

2.3 Benötigtes Werkzeug

Siehe Tab. 2.

○ Kreuzschlitzschraubendreher (1)

○ M6x35 (P)
○ M6x50 (Q)
○ Unterlegscheibe D6 (R)
○ Inbusschlüssel 5 mm (S)
○ Maulschlüssel (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Unterlegscheibe D5-D8 (M-F)
○ Abstandhalter Ø15xØ8x5 (M-G)
○ Abstandhalter Ø15xØ8x15 (M-H)
○ Betriebsanleitung

2.4 Technische Daten

Artikelnummer 59507

Bildschirm-Größe 94 - 178 cm (37 - 70“)

Belastbarkeit Monitorhalterung 35 kg

Belastbarkeit Ablageächen 5 kg

Abstand der Gewindelöcher nach
VESA-Norm (vertikal x horizontal)

Abmessungen (Breite x Tiefe x

max. Höhe) / Gewicht

Neigungsbereich -10° ~ +10°

100x100, 200x100, 200x200, 300x200,

300x300, 400x300, 400x200, 400x400

677 x 540 x 1540 mm / 10,42 kg

3 Bestimmungsgemäßer Gebrauch

Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den
„Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet.

Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei­se kann zu schweren Unfällen, Personen- und Sachschäden führen.

4 Vorbereitung

• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.

5 Montage

5.1 Fußteil zusammenbauen und Rollen sichern

Siehe Fig 1.
Sichern Sie die Rollen mit den Bremsen, um plötzliche Bewegungen während der
Montage zu vermeiden.

5.2 Fußteil am Ständer befestigen und Höhe einstellen

Siehe Fig. 2.

WARNUNG! Verletzungsgefahr durch bewegliche Produktteile!

Achten Sie immer darauf, dass die Federverriegelung genau über dem Loch liegt.
Andernfalls kann der Ständer plötzlich runterfahren und Verletzungen oder Sach­schäden verursachen.

• Greifen Sie mit der einen Hand den Ständer (1) sicher und ziehen Sie mit der
anderen Hand an der Federverriegelung (2), um die Höhe einzustellen.

• Das Wort MAX und die Linie am Ständer zeigen an, dass maximale Höhe er­reicht ist. Überschreiten Sie niemals die Markierungen.

5.3 Abdeckungen einsetzen

Siehe Fig. 3.

5.4 Monitorhalterung am Ständer befestigen

Siehe Fig. 4.

5.5 Ablageäche montieren

Siehe Fig. 5.

5.6 Montageschienen am Bildschirm befestigen

Siehe Fig. 6.

5.7 Montageschienen einhängen und sichern

Siehe Fig. 7.
Dieser Arbeitsschritt muss von 2 Personen ausgeführt werden!

5.8 Kabel durch den Ständer führen

Siehe Fig. 8.

5.9 Neigungswinkel einstellen und sichern

Siehe Fig. 9.

Stellen Sie den gewünschten Winkel ein und ziehen Sie anschließend die Schrau­ben im Wechsel fest.

6 Wartung, Pege, Lagerung und Transport

• Lassen Sie Wartungs-und Reparaturarbeiten nur von Fachpersonal durchführen.

• Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig

mit leichtem Maschinenöl.

• Verwenden Sie nur ein trockenes und weiches Tuch zum Reinigen.

Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starker Ver­schmutzung kann das Reinigungstuch leicht mit Wasser angefeuchtet werden.

• Verwenden Sie keine Reinigungsmittel und Chemikalien.

• Kontrollieren Sie regelmäßig den festen Sitz des Produktes und der Schrauben.

Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demontiert
wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zurückbleiben.

• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung.

• Heben Sie die Originalverpackung auf und verwenden Sie diese für den Trans­port.

7 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Geben Sie es am Ende seiner Le­bensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öf­fentliche Sammelstellen kostenlos zurück. Einzelheiten zur Entsorgung regelt das
jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um
daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen
Sammelstellen gesammelt: Altglas, Kunststoffe, Altmetalle, Bleche uvm. Mit dieser
Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt.

8 Garantie

Detaillierte Garantiebedingungen auf nden sie unter www.mygoobay.com.

9 Verwendete Symbole

Nur zur Verwendung im Innenbereich IEC 60417- 5957

Änderungen und Irrtümer vorbehalten.

Modell ähnlich

- 9 -

User Manual

EN

TV Presentation Stand Basic (Size L)

1 Safety instructions

The user manual is part of the product and contains important information for cor­rect use.

• Read the user manual completely and carefully before use.

The user manual must be available for uncertainties and passing the product.

• Keep this user manual.

• Do not modify product and accessories.

• Use product, product parts and accessories only in perfect condition.

• In case of questions, defects, mechanical damage, trouble and other problems,

non-recoverable by the documentation, contact your dealer or producer.

Not suitable for children and persons with physically and/or mentally limited abili­ties.

• Secure packaging, small parts and insulation against accidental use.

• Mounting, dismounting, care, storage, transport and disposal may only be car-

ried out by users with basic mechanical knowledge.

• Have maintenance and repair work carried out by qualied personnel only.

• Avoid stresses such as heat and cold, moisture and direct sunlight vibration and

mechanical pressure.

• Place, install and transport product, product parts and accessories in a safe
way.

• When working with burdens, secure yourself and the working place, let a se­cond person help you.

• Do not install the product to places with direct sunlight or bright light.

This contributes to eye fatigue.

• Do not hold limbs between shear parts during use.

Moving product parts can pinch or squeeze limbs.

• Keep enough space around product and to the whole system to ensure proper
ventilation and mobility.

• Compare the specications of all products used.

The specications of all used products must match or be within the specied range.

The supporting surfaces must be able to safely withstand the weight of the mount
and the equipment attached to it.

• Use the mounting screws provided.

• Do not over-tighten the screws.

Threads can be damaged.

2 Description and Function

2.1 Product

The product is a mobile presentation stand for mounting TV sets or screens weig­hing up to 35 kg.

2.2 Scope of Delivery

See Tab. 1.

○ Stand (A)
○ Foot piece side (B)
○ Foot piece connector (C)
○ Monitor mount (D)
○ Mounting rail right (E)
○ Mounting rail left (F)
○ Shelf (G)
○ Holder for shelf (H)
○ Insert (I)
○ Wheels with brakes (J)
○ Cover for foot piece left (K)
○ Cover for foot piece right (L)
○ Cover (M)
○ Cover (N)
○ M6x16 (O)

2.3 Required Tools

See Tab. 2.

○ Philips screwdriver (1)

○ M6x35 (P)
○ M6x50 (Q)
○ Washer D6 (R)
○ Allen key 5 mm (S)
○ Spanner (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Washer D5-D8 (M-F)
○ Spacer Ø15xØ8x5 (M-G)
○ Spacer Ø15xØ8x15 (M-H)
○ User Manual

2.4 Specications

Item No.

Screen size

Load capacity monitor mount

Load capacity shelf

Distance between threaded holes

according to VESA standard

(vertical x horizontal)

Dimensions (width x depth x

max. height) / Weight

Tilt range

100x100, 200x100, 200x200, 300x200,

300x300, 400x300, 400x200, 400x400

677 x 540 x 1540 mm / 10.42 kg

59507

94 - 178 cm (37 - 70“)

35 kg

5 kg

-10° ~ +10°

3 Intended Use

We do not permit using the device in other ways like described in
chapter „Description and Function“ or in the „Safety Instructions“. Use

the product only in dry interior rooms. Not attending to these regulations
and safety instructions might cause fatal accidents, injuries, and damages to
persons and property.

4 Preparation

• Check the scope of delivery for completeness and integrity.

5 Mounting

5.1 Assembling the foot piece and securing the wheels

See Fig 1.
Secure the wheels with the brakes to avoid sudden movements during assembly.

5.2 Attaching the foot piece to the stand and adjusting the height

See Fig. 2.

WARNING! Risk of injury from moving product parts!

Always make sure that the spring lock is exactly over the hole. Otherwise the stand
can suddenly move down and cause injury or damage to property.

• Grip the stand (1) securely with one hand and pull the spring lock (2) with the

other hand to adjust the height.

• The word MAX and the line on the stand indicate that maximum height has

been reached. Never exceed the markings.

5.3 Inserting the covers

See Fig. 3.

5.4 Attaching the monitor mount to the stand

See Fig. 4.

5.5 Attaching the shelf

See Fig. 5.

5.6 Attaching the mounting rails to screen

See Fig. 6.

5.7 Installing and securing the mounting rails

See Fig. 7.
This step must be carried out by 2 people!

5.8 Routing the cable through the stand

See Fig. 8.

5.9 Adjusting and securing the angle of inclination

See Fig. 9.

Set the desired angle and then tighten the screws alternately.

6 Maintenance, Care, Storage and Transport

• Let maintenance and repair work only be carried out by qualied personnel.

• Protect the joints from dirt and grease them regularly with light machine oil.

• Only use a dry and soft cloth for cleaning.

Use caution when cleaning to avoid scratches. In case of heavy soiling, the clea­ning cloth can be slightly moistened with water.

• Do not use detergents or chemicals.

• Regularly check the tightness of product/screws.

Fixing holes can remain visible when the product is removed. After prolonged use,
a stain may remain on the underground.

• Store the product out the reach of children and in a dry and dust-protected am-

bience when not in use.

• Keep and use the original packaging for transport.

7 Disposal instructions

This product does not belong into the household waste. At the end of its working
life, give it back to the manufacturer, the sales outlet or established for this purpo­se, public collection points for free. Details of disposal are regulated by the respec­tive country‘s law. Recyclables are into the recycle circuit, in order to gain new raw
materials. The following recyclable materials are collected in municipal collection:
Waste glass, plastics, scrap metal, sheets and much more. With this type of scrap
usage you are making an important contribution to protecting our environment.

8 Warranty

Detailed warranty conditions on www.mygoobay.com.

9 Symbols used

For indoor use only IEC 60417- 5957

Subject to change without notice.

Model similar.

- 10 -

Mode d‘emploi

FR

Support de Présentation TV Basic (Taille L)

1 Consignes de sécurité

Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes infor­mations pour une bonne installation et une bonne utilisation.

• Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser.

Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit.

• Conservez soigneusement ce mode d‘emploi.

• Ne modiez pas produit et les accessoires.

• Utilisez le produit, pièces et accessoires des produits uniquement en parfait état.

• En cas de questions, les défauts, les dommages mécaniques, des ingérences

et d‘autres problèmes, non récupérables par la documentation, contactez votre

revendeur ou le producteur.

Non recommandé pour les enfants et les personnes dont les capacités physiques
et / ou mentaux limités.

• Sécuriser l‘emballage, petites pièces et l‘isolation contre l‘utilisation accidentelle.

• Le montage, le démontage, l‘entretien, le stockage, le transport et l‘élimination
ne doivent être effectués que par des utilisateurs ayant des connaissances mé­caniques de base.

• Faites effectuer les travaux d‘entretien et de réparation uniquement par du per-

sonnel qualié.

• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidi­té et de la lumière directe du soleil, ainsi que microondes, des vibrations et de
la pression mécanique.

• Placer, installer et transporter le produit, pièces et accessoires des produits
d‘une manière secure.

• En cas de manipulation de lourdes charges, il convient d’assurer sa protection,
de protéger le site et de se faire aider par une autre personne.

• N‘installez pas le produit dans un endroit en contact direct avec la lumière du
soleil ou à la lumière vive.

Ceci contribue à la fatigue oculaire.

• Ne gardez pas membres entre parties en cisaillement.

Les pièces mobiles du produit peuvent pincer ou serrer les membres.

• Gardez un espace sufsant autour du produit et de l‘ensemble du système pour
assurer une ventilation adéquate et la mobilité.

• Comparer les caractéristiques techniques de tous les produits utilisés.

Celles-ci doivent correspondre entre elles ou être comprises dans la plage indiquée.
Les surfaces d‘appui doivent pouvoir supporter en toute sécurité le poids du sup-

port et de l‘équipement qui y est xé.

• Utilisez les vis de montage fournies.

• Serrer pas les vis pas trop.

Les ls peuvent être endommagés.

2 Description et fonction

2.1 Produit

Le produit est un support de présentation mobile permettant de xer des télévi­seurs ou des écrans pesant jusqu‘à 35 kg.

2.2 Contenu de la livraison

Voir Tab. 1.

○ Pied (A)
○ Pièce de base latérale (B)
○ Pièce de base connecteur (C)
○ Support de moniteur (D)
○ Rail de montage droit (E)
○ Rail de montage gauche (F)
○ Étagère (G)
○ Support pour étagère (H)
○ Insertion (I)
○ Roues avec freins (J)
○ Couvercle pour pièce de

pied gauche (K)

○ Couvercle pour pièce de

pied droite (L)

○ Couvercle (M)
○ Couvercle (N)

2.3 Outils requis

Voir Tab. 2.

○ Tournevis cruciforme (1)

○ M6x16 (O)
○ M6x35 (P)
○ M6x50 (Q)
○ Rondelle D6 (R)
○ Clé Allen 5 mm (S)
○ Clé à molette (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Rondelle D5-D8 (M-F)
○ Entretoise Ø15xØ8x5 (M-G)
○ Entretoise Ø15xØ8x15 (M-H)
○ Mode d‘emploi

2.4 Spécications

Numéro d‘article 59507

Taille de l'écran 94 - 178 cm (37 - 70“)

Capacité de charge du support de

moniteur

Capacité de charge de l‘étagère 5 kg

Distance entre les trous letés selon
la norme VESA (vertical x horizontal)

Dimensions (largeur x profondeur x

hauteur max.) / Poids

Plage d'inclinaison -10° ~ +10°

Sous réserve de modications.
Modèle similaire.

100x100, 200x100, 200x200, 300x200,

300x300, 400x300, 400x200, 400x400

677 x 540 x 1540 mm / 10,42 kg

35 kg

3 Utilisation prévue

Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de
celle décrite au chapitre „Description et Fonctions“ et „Consignes de

sécurité“. Utilisez le produit uniquement dans des espaces intérieurs
secs. Ne pas respecter ces instructions de sécurité et points de règlement est
susceptible de provoquer des accidents mortels, blessures et dommages à la

personne et à ses biens.

4 Préparation

• Vériez le contenu de livraison pour l‘exhaustivité et l‘intégrité.

5 Montage

5.1 Assemblage du pièce de base et xation des roues

Voir Fig 1.
Fixez les roues avec les freins pour éviter les mouvements brusques pendant le
montage.

5.2 Fixation du pièce de base au pied et réglage de la hauteur

Voir Fig. 2.

MISENGARDE ! Risque de blessure par les pièces mobiles du produit !

Veillez toujours à ce que le verrou à ressort soit exactement sur le trou. Sinon, le
pied peut se déplacer soudainement vers le bas et provoquer des blessures ou des
dommages matériels.

• Saisissez fermement le pied (1) d‘une main et tirez sur le verrou à ressort (2) de
l‘autre main pour régler la hauteur.

• Le mot MAX et la ligne sur le pied indiquent que la hauteur maximale a été att­einte. Ne dépassez jamais ces repères.

5.3 Mise en place des couvercles

Voir Fig. 3.

5.4 Fixation du support de moniteur au pied

Voir Fig. 4.

5.5 Fixation de l‘étagère

Voir Fig. 5.

5.6 Fixation des rails de montage à l‘écran

Voir Fig. 6.

5.7 Installation et xation des rails de montage

Voir Fig. 7.
Cette étape doit illre effectuee par deux personnes !

5.8 Passage du câble dans le pied

Voir Fig. 8.

5.9 Réglage et xation de l‘angle d‘inclinaison

Voir Fig. 9.

Réglez l‘angle souhaité, puis serrez les vis en alternance.

6 Maintenance, Entretien, Stockage et Transport

• Laissez l‘entretien et les travaux de réparation portent uniquement par du per­sonnel qualié.

• Protégez le bras articulé de l’appareil de la saleté et lubriez-le régulièrement
avec de l’huile pour machines.

• Utilisez uniquement un chiffon doux et sec pour le nettoyage.

Nettoyez l’appareil avec précaution an d’éviter l’apparition de rayures. En cas de
saleté tenace, vous pouvez humidier légèrement votre chiffon avec de l’eau.

• Ne pas utiliser de détergents et de produits chimiques.

• Vériez régulièrement l‘étanchéité du produit/du vis.

Les trous de xation peuvent rester visibles lorsque le produit est retiré. Après une

utilisation prolongée, une tache peut rester sur le sous-sol.

• Stocker le produit hors de portée des enfants et dans un endroit sec et protégé
de la poussière lorsqu‘il n‘est pas utilisé.

• Conservez et utilisez l‘emballage d‘origine pour le transport.

7 Instructions pour l’élimination

Ce produit ne fait pas partie des déchets ménagers. Donnez-lui á la n de sa durée
de vie au fabricant, le point de vente ou créé à cette n, collection publique sou­ligne retour gratuitement. Détails élimination réglemente la loi du pays respectif.
Recyclables sont recyclés circuit, an d‘obtenir de nouvelles matières premières.
Les matières recyclables suivantes sont collectées dans la collecte municipale: Les
déchets de verre, plastique, ferraille, des feuilles et beaucoup plus. Avec ce type
d‘utilisation de la ferraille vous faites une contribution importante à la protection de
notre environnement.

8 Garantie

Conditions de garantie détaillées sur www.mygoobay.com.

9 Symboles utilisés

Pour usage intérieur uniquement IEC 60417- 5957

- 11 -

Istruzioni per l‘uso

IT

Supporto di presentazione TV Basic (taglia L)

1 Istruzioni per la sicurezza

Le instruzioni per l‘uso è parte integrante del prodotto e contiene importanti infor­mazioni per un uso corretto.

• Leggere attentamente e completamente le istruzioni prima dell‘uso.

Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del pro­dotto.

• Conservare questo istruzioni per l‘uso.

• Non modicare prodotti e accessori.

• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette con-

dizioni.

• In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non
recuperabili per la documentazione, rivolgersi al rivenditore o produttore.

Non raccomandato per i bambini e le persone con capacità siche e / o mental­mente limitato.

• Proteggere l‘imballaggio, le parti piccole e l‘isolamento contro l‘uso accidentale.

• Il montaggio, lo smontaggio, la cura, lo stoccaggio, il trasporto e lo smaltimento

devono essere eseguiti solo da utenti con conoscenze meccaniche di base.

• Far eseguire i lavori di manutenzione e riparazione solo da personale quali­cato.

• Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidi-

tà e luce diretta del sole, così come forni a microonde, vibrazioni e pressio­ne meccanica.

• Luogo, installare e trasportare prodotti, parti e accessori prodotti in modo sicuro.

• In caso di lavori in presenza di carichi, mettere in sicurezza la propria persona e

il luogo di lavoro, inoltre farsi aiutare da qualcun altro.

• Non eseguire il montaggio in luoghi caratterizzati da un’irradiazione solare diret­ta o un’intensa illuminazione.

In quanto queste condizioni contribuiscono a stancare la vista!

• Prestare attenzione alla mobilità del prodotto durante l’uso.

Le componenti mobili del prodotto possono serrare o schiacciare gli arti.

• In prossimità dei dispositivi sorgente e di uscita, nonché nell’area di orienta­mento e inclinazione, lasciare spazio a sufcienza per un’adeguata ventilazione
e per garantire la mobilità.

• Confrontare i dati tecnici di tutti i prodotti utilizzati: tali dati devono corrispondere
o rientrare nell’intervallo specicato.

Le speciche di tutti i prodotti usati devono corrispondere o essere all‘interno del­la gamma specicata.
Le superci di supporto devono essere in grado di sopportare in modo sicuro il

peso del supporto e dell‘attrezzatura ad esso collegata.

• Utilizzare esclusivamente le viti di installazione fornite.

• Non stringere le viti troppo stretto.

Le discussioni possono essere danneggiati.

2 Descrizione e Funzione

2.1 Produtto

Il prodotto è un supporto mobile per presentazioni per montare televisori o schermi
no a 35 kg.

2.2 Contenuto della confezione

Vedi Tab. 1.

○ Piedstallo (A)
○ Pezzo laterale del piede (B)
○ Pezzo di raccordo del piede (C)
○ Supporto del monitor (D)
○ Guida di montaggio a destra (E)
○ Guida di montaggio a sinistra (F)
○ Scaffale (G)
○ Supporto per scaffale (H)
○ Inserto (I)
○ Ruote con freni (J)
○ Coperchio per pezzo di

piede sinistro (K)

○ Coperchio per pezzo di

piede destro (L)

○ Coperchio (M)
○ Coperchio (N)

2.3 Utensile necessario

Vedi Tab. 2.

○ Cacciavite a croce (1)

○ M6x16 (O)
○ M6x35 (P)
○ M6x50 (Q)
○ Rondella D6 (R)
○ Chiave a brugola 5 mm (S)
○ Chiave (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Rondella D5-D8 (M-F)
○ Distanziatore Ø15xØ8x5 (M-G)
○ Distanziatore Ø15xØ8x15 (M-H)
○ Istruzioni per l‘uso

2.4 Speciche

Numero di articolo 59507

Dimensione dello schermo 94 - 178 cm (37 - 70“)

Capacità di carico supporto del monitor 35 kg

Capacità di carico scaffale 5 kg

Distanza tra i fori lettati secondo lo

standard VESA (verticale x orizzontale)

Dimensioni (larghezza x profondità x

altezza massima) / Peso

Con riserva di modiche.
Modello simile.

100x100, 200x100, 200x200,
300x200, 300x300, 400x300,

400x200, 400x400

677 x 540 x 1540 mm / 10,42 kg

Gamma di inclinazione -10° ~ +10°

3 Scopo d‘utilizzo

Non è consentito l’uso del dispositivo in modo diverso da quello descritto
nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“.

Usare il prodotto solamente in ambienti interni asciutti. La mancata
osservanza di queste regole e delle istruzioni per la sicurezza può provocare
incidenti fatali, lesioni e danni a persone e proprietà.

4 Preparazione

• Controllare fornitura sia completa e garantire l‘integrità.

5 Montaggio

5.1 Montaggio del piedstallo e ssaggio delle ruote

Vedi Fig 1.
Fissare le ruote con i freni per evitare movimenti improvvisi durante il montaggio.

5.2 Fissare il pezzo del piede al piedstallo e regolare l‘altezza

Vedi Fig. 2.

AVVISO! Pericolo di lesioni dovute a parti del prodotto in movimento!

Assicurarsi sempre che il blocco della molla sia esattamente sopra il foro. In caso
contrario, il piedstallo può spostarsi improvvisamente verso il basso e causare le­sioni o danni alle cose.

• Afferrare saldamente il piedstallo (1) con una mano e tirare il blocco a molla (2)
con l‘altra mano per regolare l‘altezza.

• La parola MAX e la linea sul piedstallo indicano che l‘altezza massima è stata
raggiunta. Non superare mai le marcature.

5.3 Inserimento delle coperture

Vedi Fig. 3.

5.4 Fissare il supporto del monitor al piedstallo

Vedi Fig. 4.

5.5 Fissare il scaffale

Vedi Fig. 5.

5.6 Fissare le rotaie di montaggio allo schermo

Vedi Fig. 6.

5.7 Installazione e ssaggio delle rotaie di montaggio

Vedi Fig. 7.
Questo passo deve essere eseguito da 2 persone!

5.8 Instradamento del cavo attraverso il piedstallo

Vedi Fig. 8.

5.9 Regolazione e ssaggio dell‘angolo di inclinazione

Vedi Fig. 9.

Impostare l‘angolo desiderato e poi stringere le viti alternativamente.

6 Manutenzione, cura, conservazione e trasporto

• Essere effettuate solo da personale qualicato di manutenzione e di ripara­zione.

• Proteggere i giunti dallo sporco e procedere alla loro lubricazione a intervalli
regolari con un olio delicato per macchine.

• Utilizzare un panno asciutto e morbido solo per la pulizia.

Durante la pulizia, procedere con cautela al ne di evitare graf. In caso di sporco

ostinato è possibile inumidire leggermente il panno di pulizia con dell’acqua.

• Non utilizzare detergenti e prodotti chimici.

• Controllare regolarmente la tenuta del prodotto/vite.

I fori di ssaggio possono rimanere visibili se il prodotto deve poi essere smontato.

A seguito di un utilizzo prolungato potrà formarsi una macchia sul fondo.

• Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto
e protetto dalla polvere quando non in uso.

• Conservare e utilizzare l‘imballaggio originale per il trasporto.

7 Note per lo smaltimento

Questo prodotto non appartiene ai riuti domestici. Dare al termine della sua vita
utile al produttore, il punto vendita o previsti per questo scopo, raccolta pubblica
punti indietro per libero. Dettagli Smaltimento regola legge del rispettivo paese.
Recyclables vengono riciclati circuito, per ottenere nuove materie prime. I seguenti
materiali riciclabili sono raccolti in collezione comunale: Riuti di vetro, plastica, rot­tami metallici, fogli e molto altro ancora. Con questo tipo di utilizzo rottame si stan­no facendo un importante contributo alla tutela del nostro ambiente.

8 Garanzia

Condizioni di garanzia dettagliate su www.mygoobay.com.

9 Simboli utilizzati

Solo per uso interno IEC 60417- 5957

- 12 -

Instrucciones de uso

ES

Soporte de presentación de TV Basic (tamaño L)

1 Instrucciones de seguridad

Las instrucciones de uso son parte del producto y contienen información importan­te para el uso correcto.

• Lea las instrucciones de uso completamente y cuidadosamente antes de usar.

Las instrucciones de uso deben estar disponibles en caso de incertidumbre y trans­misión del producto.

• Guarde las instrucciones de uso.

• No modique el producto y los accesorios.

• Utilice el producto, las piezas del producto y los accesorios solo si están en

perfecto estado.

• En caso de defectos, daños mecánicos, averías y otros problemas que no se

puedan resolver con la documentación incluida, póngase en contacto con el

vendedor o el fabricante.

No adecuado para niños ni personas cuyas capacidades físicas y/o psíquicas es­tén limitadas.

• Proteja el embalaje, las piezas pequeñas y el material aislante contra un uso

accidental.

• El montaje, el desmontaje, la conservación, el almacenamiento, el transporte y

la eliminación de residuos sólo pueden ser realizados por usuarios con conoci­mientos básicos de mecánica.

• Encargue los trabajos de mantenimiento y reparación únicamente a perso­nal cualicado.

• Evite exponer el dispositivo a cargas extremas, como calor y frío, humedad y la
radiación directa del sol, así como a vibraciones y presión mecánica.

• Coloque, instale y transporte de forma segura el producto, sus piezas y sus ac­cesorios.

• En el caso de trabajar con cargas, asegurarse tanto a sí mismo como el lugar

de trabajo y pedir ayuda a una segunda persona.

• No realizar el montaje en sitios con radiación solar directa o con luz fuerte.

¡Esto provoca que los ojos se cansen!

• Durante el uso, prestar atención a la movilidad del producto.

Las partes móviles del producto pueden provocar el aprisionamiento o aplasta­miento de extremidades.

• Dejar espacio suciente alrededor de los dispositivos de entrada y salida, así
como del área de giro e inclinación, para permitir una buena ventilación y mo-

vilidad.

• Comparar los datos técnicos de todos los productos utilizados.

Estos deben coincidir o situarse en el intervalo especicado.
Las supercies de apoyo deben ser capaces de soportar con seguridad el peso del
soporte y de los equipos jados a él.

• Utilizar únicamente los tornillos de montaje suministrados.

• No apriete los tornillos demasiado.

Las roscas podrían resultar dañadas.

2 Descripción y funcionamiento

2.1 Producto

El producto es un soporte de presentación móvil para montar televisores o pantal­las de hasta 35 kg de peso.

2.2 Volumen de suministro

Véase la Tab. 1.

○ Pedestal (A)
○ Pieza de pie lateral (B)
○ Conector de la pieza de pie (C)
○ Soporte de monitor (D)
○ Riel de montaje derecho (E)
○ Riel de montaje izquierdo (F)
○ Estante (G)
○ Soporte para estante (H)
○ Inserto (I)
○ Ruedas con freno (J)
○ Cubierta de pieza de pie

izquierda (K)

○ Cubierta de pieza de pie derecha (L)
○ Cubierta (M)
○ Cubierta (N)

2.3 Herramientas requeridas

Véase la Tab. 2.

○ Destornillador Phillips (1)

○ M6x16 (O)
○ M6x35 (P)
○ M6x50 (Q)
○ Arandela D6 (R)
○ Llave Allen 5 mm (S)
○ Llave inglesa (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Arandela D5-D8 (M-F)
○ Distanciador Ø15xØ8x5 (M-G)
○ Distanciador Ø15xØ8x15 (M-H)
○ Instrucciones de uso

2.4 Datos técnicos

Número de artículo 59507

Tamaño de la pantalla 94 - 178 cm (37 - 70“)

Capacidad de carga del soporte del monitor 35 kg

Capacidad de carga del estante 5 kg

Distancia entre los agujeros roscados

según la norma VESA (vertical x horizontal)

Dimensiones (A x P x A máx.) / Peso 677 x 540 x 1540 mm / 10,42 kg

Rango de inclinación -10° ~ +10°

Sujeto a cambios sin previo aviso.
Modelo similar.

100x100, 200x100, 200x200,
300x200, 300x300, 400x300,

400x200, 400x400

3 Uso conforme a lo previsto

No se permite un uso distinto al descrito en el capítulo «Descripción y
funcionamiento» o «Indicaciones de seguridad». Este producto

solamente se puede utilizar en interiores secos. La inobservancia y el
incumplimiento de estas normas e indicaciones de seguridad pueden derivar en
accidentes graves, daños personales y materiales.

4 Preparación

• Compruebe que el volumen de suministro esté completo e íntegro.

5 Montaje

5.1 Montaje de la pieza de pie y jación de las ruedas

Véase la Fig 1.
Asegurar las ruedas con los frenos para evitar movimientos bruscos durante el
montaje.

5.2 Fijación de la pieza de pie al pedestal y ajuste de la altura

Véase la Fig. 2.

¡ADVERTENCIA! ¡Riesgo de lesiones por piezas móviles del producto!

Asegúrese siempre de que el bloqueo del muelle esté exactamente sobre el agu­jero. De lo contrario, el pedestal puede desplazarse repentinamente hacia abajo y
causar lesiones o daños materiales.

• Sujete rmemente el pedestal (1) con una mano y tire del cierre de muelle (2)

con la otra para ajustar la altura.

• La palabra MAX y la línea en el pedestal indican que se ha alcanzado la altura

máxima. No sobrepase nunca las marcas.

5.3 Colocación de las cubiertas

Véase la Fig. 3.

5.4 Fijación del soporte del monitor al pedestal

Véase la Fig. 4.

5.5 Fijación del estante

Véase la Fig. 5.

5.6 Fijación de los raíles de montaje a la pantalla

Véase la Fig. 6.

5.7 Instalación y jación de los rieles de montaje

Véase la Fig. 7.
¡Este paso debe ser realizado por das personas!

5.8 Pasar el cable a través del pedestal

Véase la Fig. 8.

5.9 Ajuste y jación del ángulo de inclinación

Véase la Fig. 9.
Ajuste el ángulo deseado y luego apriete los tornillos alternativamente.

6 Mantenimiento, conservación, almacenamiento y

transporte

• Los trabajos de mantenimiento y reparación solo deben ser realizados por per­sonal especializado.

• Proteja las articulaciones de la suciedad y lubríquelas con regularidad con un
aceite de máquinas suave.

• Utilice solo un paño seco y suave para realizar la limpieza.

Proceda con cuidado a la hora de limpiar para evitar los arañazos. En caso de haya
mucha suciedad, podrá humedecer ligeramente el paño de limpieza con agua.

• No utilice productos de limpieza ni productos químicos.

• Compruebe regularmente el correcto asiento del producto/de los tornillos.

Los oricios de jación pueden permanecer visibles una vez que se desmon­te el producto. Tras un uso prolongado es posible que la supercie posterior que-

de manchada.

• En caso de no utilizarse durante un tiempo prolongado, almacene el producto
lejos del alcance de los ni os en un lugar seco y resguardado del polvo.

• Conserve y utilice el embalaje original para el transporte.

7 Indicaciones para la eliminación

Este producto no debe desecharse conjuntamente con otros residuos procedentes
del hogar. Cuando nalice la vida útil de su dispositivo, des chelo en los puntos de
recogida establecidos con esta nalidad y sin ningún coste, o en puntos de recogi­da de stocks. Las instrucciones para desechar estos productos están recogidas en
la normativa local. Los materiales reciclables se procesarán en un ciclo de reciclaje
para obtener nuevas materias primas. Existen puntos de recogida locales para los
siguientes materiales reciclables: Residuos de vidrio, plástico, metal, láminas de
metal y otros. El reciclaje de dispositivos contribuye de forma signicativa a la pro­tección del medioambiente.

8 Garantía

Condiciones detalladas de la garantía en www.mygoobay.com.

9 Símbolos utilizados

Sólo para uso en interiores IEC 60417- 5957

- 13 -

Gebruiksaanwijzing

NL

TV-presentatestandaard Basic (maat L)

1 Veiligheidsvoorschriften

Deze vormt een onderdeel van het product en bevat belangrijke aanwijzingen voor
het correcte gebruik.

• Lees de gebruiksaanwijzing voor gebruik volledig en zorgvuldig door.

De gebruiksaanwijzing moet beschikbaar zijn in geval van onduidelijkheden en het
doorgeven van het product.

• Bewaar de gebruiksaanwijzing.

• Breng geen wijzigingen aan producten of accessoires aan.

• Gebruik product, productonderdelen en accessoires alleen in perfecte staat.

• Bij vragen, defecten, mechanische beschadigingen, storingen of andere prob-

lemen die niet door de bijgevoegde documentatie kunnen worden verholpen,
neemt u contact op met uw dealer of fabrikant.

Niet geschikt voor kinderen en personen met lichamelijke en/of geestelijke beper­kingen.

• Beveilig de verpakking, kleine onderdelen en isolatiemateri aal tegen onbedo­eld gebruik.

• Montage, demontage, verzorging, opslag, vervoer en verwijdering mogen alleen
worden uitgevoerd door gebruikers met mechanische basiskennis.

• Laat onderhouds- en reparatiewerkzaamheden alleen door gekwaliceerd per­soneel uitvoeren.

• Extreme belastingen, zoals warmte en koude, natheid en directe zonnestraling,

microgolven alsmede trillingen en mechanische druk vermijden.

• Plaats, installeer en transporteer producten, productonderdelen en accessoires
op een veilige manier.

• Bij werk met zware lasten zorgen voor veiligheid voor uzelf en uw werkomge­ving en hulp inschakelen van een tweede persoon.

• Installeer het product niet op plaatsen met direct zonlicht of fel licht.

Dit maakt de ogen sneller moe.

• Tijdens het gebruik op de bewegende delen van het product letten.

Bewegende onderdelen van het product kunnen ledematen inklemmen of beknel­len.

• Zorg voor voldoende ruimte rond het product en het hele systeem om een goe­de ventilatie en mobiliteit te garanderen.

• Technische gegevens van alle gebruikte producten vergelijken.

Deze moeten op elkaar aansluiten of in het opgegeven bereik liggen.
De steunvlakken moeten het gewicht van de steun en de daarop bevestigde appa­ratuur veilig kunnen dragen.

• Alleen de meegeleverde inbouwschroeven gebruiken.

• Draai de schroeven niet te vast aan.

Schroefdraden kunnen beschadigd raken.

2 Beschrijving en werking

2.1 Product

Het product is een mobiele presentatiestandaard voor het monteren van tv-toestel­len of schermen met een gewicht tot 35 kg.

2.2 Leveringsomvang

Zie Tab. 1.

○ Standaard (A)
○ Voetstuk zijde (B)
○ Voetstuk connector (C)
○ Monitorbeugel (D)
○ Montagerail rechts (E)
○ Montagerail links (F)
○ Plank (G)
○ Houder voor plank (H)
○ Inzetstuk (I)
○ Wielen met rem (J)
○ Afdekking voor voetstuk links (K)
○ Afdekking voor voetstuk rechts (L)
○ Afdekking (M)
○ Afdekking (N)
○ M6x16 (O)

2.3 Vereist gereedschap

Zie Tab. 2.

○ Kruiskopschroevendraaier (1)

○ M6x35 (P)
○ M6x50 (Q)
○ Sluitring D6 (R)
○ Inbussleutel 5 mm (S)
○ Moersleutel (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Sluitring D5-D8 (M-F)
○ Afstandsstuk Ø15xØ8x5 (M-G)
○ Afstandsstuk Ø15xØ8x15 (M-H)
○ Gebruiksaanwijzing

2.4 Technische gegevens

Artikelnummer 59507

Schermgrootte 94 - 178 cm (37 - 70“)

Draagvermogen monitorbeugel 35 kg

Draagvermogen plank 5 kg

Afstand tussen schroefgaten volgens VE-

SA-standaard (verticaal x horizontaal)

Afmetingen (breedte x diepte x

max. hoogte) / Gewicht

Hellingbereik -10° ~ +10°

100x100, 200x100, 200x200,
300x200, 300x300, 400x300,

400x200, 400x400

677 x 540 x 1540 mm / 10,42 kg

3 Gebruik conform de voorschriften

Een ander gebruik dan beschreven in het hoofdstuk „Beschrijving en
functie“ of in de „Veiligheidsinstructies“ is niet toegestaan. Dit product

mag alleen worden gebruikt in droge binnenruimten. Het niet in acht
nemen en niet opvolgen van deze instructies en veiligheidsvoorschriften kan leiden
tot ernstige ongevallen, lichamelijk letsel en materiële schade.

4 Voorbereiding

• Controleer of de leveringsomvang volledig en onbeschadigd is.

5 Montage

5.1 Montage van het voetstuk en vastzetten van de wielen

Zie Fig 1.
Vastzetten van de wielen met de remmen om plotselinge bewegingen tijdens de
montage te voorkomen.

5.2 Bevestigen van het voetstuk aan de standaard en instellen van

de hoogte

Zie Fig. 2.

WAARSCHUWING! Gevaar voor verwonding door bewegende
productonderdelen!

Zorg er altijd voor dat de veersluiting precies over het gat zit. Anders kan de stand­aard plotseling omlaag bewegen en letsel of materiële schade veroorzaken.

• Pak de standaard (1) met één hand stevig vast en trek met de andere hand aan
de veersluiting (2) om de hoogte in te stellen.

• Het woord MAX en de streep op de standaard geven aan dat de maximale
hoogte bereikt is. Overschrijd nooit de markeringen.

5.3 Plaatsen van de afdekkingen

Zie Fig. 3.

5.4 De monitorbeugel aan de standaard bevestigen

Zie Fig. 4.

5.5 Bevestigen van het plankje

Zie Fig. 5.

5.6 Aanbrengen van de montagerails aan het scherm

Zie Fig. 6.

5.7 Installeren en vastzetten van de montagerails

Zie Fig. 7.
Deze stap moet door 2 personen worden uitgevoerd!

5.8 De kabel door de standaard leiden

Zie Fig. 8.

5.9 Instellen en vastzetten van de hellingshoek

Zie Fig. 9.
Stel de gewenste hoek in en draai vervolgens de schroeven om en om vast.

6 Onderhoud, verzorging, opslag en transport

• Laat onderhouds- en reparatiewerkzaamheden uitsluitend door gekwaliceerd
personeel uitvoeren.

• Bescherm de scharnierpunten tegen vuil en smeer ze regelmatig met lichte ma­chineolie.

• Gebruik alleen een droge en zachte doek om te reinigen.

Ga voorzichtig te werk bij de reiniging om krassen te voorkomen. Bij sterke vervui­ling kan de schoonmaakdoek licht bevochtigd worden met water.

• Gebruik geen reinigingsmiddel en chemische producten.

• Controleer de goede plaatsing van het product/de schroeven regelmatig.

De montageboringen kunnen zichtbaar blijven, als het product gedemonteerd
wordt. Na langer gebruik kan een vlek ontstaan op de ondergrond.

• Als het product langere tijd niet wordt gebruikt, bewaar het dan in een droge en
stofdichte omgeving en houd het buiten het bereik van kinderen.

• Bewaar de originele verpakking voor het transport en gebruik deze.

7 Aanwijzingen voor afvalverwijdering

Dit product behoort niet tot het huishoudelijk afval. Aan het einde van de levensdu­ur dient het kosteloos te worden teruggegeven aan de fabrikant, het verkooppunt
of de speciale openbare inzamelpunten. Nadere bijzonderheden over de afvoer
zijn bepaald in het nationale recht. Recyclebare materialen worden gerecycled om
nieuwe grondstoffen te produceren. De volgende recyclebare materialen worden in­gezameld bij de gemeentelijke inzamelpunten: oud glas, kunststof, metaalschroot,
metalen platen, enz. Door oude apparaten zo te recyclen, levert u een belangrijke
bijdrage aan de bescherming van ons milieu.

8 Garantie

Gedetailleerde garantievoorwaarden op www.mygoobay.com.

9 Gebruikte symbolen

Alleen voor binnengebruik IEC 60417- 5957

Wijzigingen voorbehouden.
Model gelijkaardig.

- 14 -

DA

1 Sikkerhedsanvisninger

Brugsanvisningen er en integreret del af produktet og indeholder vigtige anvisnin­ger for korrekt brug.

• Læs brugsanvisningen helt og omhyggeligt igennem før ibrugtagning.

Brugsanvisningen skal være tilgængelig i tilfælde af usikkerhed, og hvis du giver
produktet videre.

• Gem brugsanvisningen.

• Modicer ikke produktet og tilbehøret.

• Anvend kun produktet, produktdelene og tilbehøret i fejlfri stand.

• Kontakt forhandleren eller producenten i tilfælde af spørgsmål, defekter, me-

Egner sig ikke til børn og personer med nedsatte fysiske og/eller psykiske evner.

• Sørg for, at sikre emballage, smådele og isoleringsmateriale mod utilsigtet an-

• Montering, demontering, pleje, opbevaring, transport og bortskaffelse må kun

• Vedligeholdelses- og reparationsarbejde må kun udføres af kvaliceret per-

• Undgå ekstreme belastninger som varme og kulde, nedbør og direkte solinds-

• Sørg for at placere, installere og transportere produkt, produktdele og tilbehør

• Ved arbejde med belastninger skal du sikre dig selv og arbejdsstedet og få

• Må ikke monteres på steder med direkte sollys eller kraftigt lys.

Dette gør øjnene trætte!

• Under brugen skal du være opmærksom på produktets bevægelighed.

Bevægelige produktdele kan klemme eller knuse kropsdele.

• Sørg for god udluftning og gode bevægelsesmuligheder omkring kilde- og out-

• Sammenlign de tekniske data for alle anvendte produkter.

Disse skal stemme overens eller ligge inden for det anførte område.

De bærende overader skal kunne modstå vægten af monteringen og det udstyr,

der er fastgjort til den, på en sikker måde.

• Brug kun de medfølgende monteringsskruer.

• Tilspænd ikke skruerne for meget.

Dette kan beskadige skruernes gevind.

2 Beskrivelse og funktion

2.1 Produkt

Produktet er et mobilt præsentationsstativ til montering af tv-apparater eller skær­me med en vægt på op til 35 kg.

2.2 Leveringsomfang

Se Tab. 1.

○ Stativ (A)
○ Fodstykke side (B)
○ Fodstykke-stik (C)
○ Skærmholder (D)
○ Monteringsskinne til højre (E)
○ Monteringsskinne til venstre (F)
○ Hylde (G)
○ Holder til hylde (H)
○ Indsæt (I)
○ Hjul med bremser (J)
○ Dæksel til fodstykke til venstre (K)
○ Dæksel til fodstykke til højre (L)
○ Dæksel (M)
○ Dæksel (N)
○ M6x16 (O)

2.3 Nødvendige værktøjer

Se Tab. 2.

○ Phillips skruetrækker (1)

Brugervejledning

TV-præsentationsstativ Basic (størrelse L)

kaniske skader, fejl og andre problemer, som ikke kan løses ved hjælp af den
medfølgende dokumentation.

vendelse.

udføres af brugere med grundlæggende mekanisk viden.

sonale.

tråling, mikrobølger samt vibrationer og mekaniske tryk.

på sikker vis.

hjælp af en anden person.

putapparater samt omkring dreje- og vipningsområdet.

○ M6x35 (P)
○ M6x50 (Q)
○ Skive D6 (R)
○ Allen-nøgle 5 mm (S)
○ Nøgle (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Skive D5-D8 (M-F)
○ Afstandsstykke Ø15xØ8x5 (M-G)
○ Afstandsstykke Ø15xØ8x15 (M-H)
○ Brugervejledning

2.4 Tekniske data

Varenummer 59507

Skærmstørrelse 94 - 178 cm (37 - 70“)

Belastningskapacitet skærmholder 35 kg

Belastningskapacitet hylde 5 kg

Afstand mellem gevindhullerne i

henhold til VESA-standarden

(lodret x vandret)

Dimensioner (bredde x dybde x

max. højde) / Vægt

Vippningsområde -10° ~ +10°

100x100, 200x100, 200x200, 300x200,

300x300, 400x300, 400x200, 400x400

677 x 540 x 1540 mm / 10,42 kg

3 Bestemmelsesmæssig anvendelse

Enhver anvendelse, der afviger fra kapitlet »Beskrivelse og funktion«
eller »Sikkerhedsanvisninger«, er ikke tilladt. Dette produkt må kun

anvendes indendørs i tørre rum. Hvis disse bestemmelser og
sikkerhedsanvisninger ikke følges eller overholdes, kan det medføre alvorlige
ulykker, person- og tingsskader.

4 Forberedelse

• Kontrollér, at du har modtaget alle dele, og at de er intakte.

5 Montering

5.1 Samling af fodstykket og fastgørelse af hjulene

Se Fig 1.
Sikring af hjulene med bremserne for at undgå pludselige bevægelser under mon-

teringen.

5.2 Fastgørelse af fodstykket på stativet og justering af højden

Se Fig. 2.

ADVARSEL! Risiko for kvæstelser fra bevægelige produktdele!

Sørg altid for, at fjederlåsen sidder nøjagtigt over hullet. Ellers kan stativet pludselig
bevæge sig nedad og forårsage personskade eller skade på ejendom.

• Tag godt fat i stativet (1) med den ene hånd, og træk i fjederlåsen (2) med den
anden hånd for at justere højden.

• Ordet MAX og stregen på stativet angiver, at den maksimale højde er nået.
Overskrid aldrig markeringerne.

5.3 Indsættelse af dækslerne

Se Fig. 3.

5.4 Fastgørelse af skærmholderen på stativet

Se Fig. 4.

5.5 Fastgørelse af hylden

Se Fig. 5.

5.6 Fastgørelse af monteringsskinnerne på skærmen

Se Fig. 6.

5.7 Montering og fastgørelse af monteringsskinnerne

Se Fig. 7.
Dette trin skal udføres af 2 personer!

5.8 Ledning af kablet gennem stativet

Se Fig. 8.

5.9 Justering og sikring af hældningsvinklen

Se Fig. 9.

Justering og sikring af hældningsvinklen

6 Vedligeholdelse, pleje, opbevaring og transport

• Vedligeholdelse og reparationer skal altid udføres af fagkompetent personale.

• Beskyt leddene mod snavs, og smør dem jævnligt med let maskinolie.

• Anvend altid en tør og blød klud til rengøring.

Vær forsigtig i forbindelse med rengøringen for at undgå ridser. Ved kraftige tils­mudsninger kan rengøringskluden fugtes med vand.

• Anvend aldrig rengøringsmidler og kemikalier.

• Kontrollér regelmæssigt, at produktet/skruerne sidder godt fast.

Monteringsborehuller kan forblive synlige, når produktet afmonteres. Efter længere

tids brug kan der blive en lille plet tilbage på overaden.

• Opbevar produktet utilgængeligt for børn og på et tørt og støvbeskyttet sted,
hvis det ikke skal bruges i længere tid.

• Gem og anvend den originale emballage, hvis produktet på et tidspunkt skal
transporteres.

7 Om bortskaffelse

Dette produkt må ikke bortskaffes sammen med det almindelige husholdningsaf­fald. Ved afslutningen på dets levetid skal enheden aeveres på et offentligt ind­samlingssted til dette formål eller til forhandleren. Detaljer vedrørende bortskaffelse
reguleres via den pågældende, føderale statslov. Potentielle genbrugsmaterialer
inkluderes i genbrugscyklussen med henblik på omdannelse til nye råvarer. Følgen­de, genbrugelige materialer indsamles på lokale indsamlingssteder: Glas, plastik,
affaldsmetal, metalplader med mere. Dette genbrug af affald bidrager væsentligt til
beskyttelsen af miljøet.

8 Garanti

Detaljerede garantibetingelser på www.mygoobay.com.

9 Brugte symboler

Kun til indendørs brug IEC 60417- 5957

Der tages forbehold for ændringer.

Model ligner.

- 15 -

SV

1 Säkerhetsanvisningar

Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar om kor­rekt användning.

• Läs igenom bruksanvisningen noggrant och i sin helhet innan du använder pro-

Bruksanvisningen måste konsulteras om du är osäker på något och medfölja om
produkten byter ägare.

• Spara bruksanvisningen.

• Produkten och dess tillbehör får inte modieras.

• Använd bara produkten, produktdelar och tillbehör om de är i felfritt skick.

• Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska ska-

Inte avsedd för barn och personer med nedsatt fysisk och/eller mental förmåga.

• Se till att förpackning, smådelar och isoleringsmaterial inte används på annat

• Montering, demontering, underhåll, förvaring, transport och bortskaffande får

• Låt endast kvalicerad personal utföra underhålls- och reparationsarbeten.

• Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus, mikro-

• Placera, installera och transportera produkten, produktdelar och tillbehör på ett

• Vid arbeten med laster ska du bära lämplig skyddsutrustning, säkra arbetsplat-

• Utför inte monteringen på platser med direkt solljus eller starkt ljus.

Detta leder till att ögonen blir trötta!

• Var uppmärksam på produktens rörelser under användningen.

Rörliga produktdelar kan leda till att kroppsdelar kommer i kläm eller krossas.

• Se till så att det nns tillräckligt med plats för god ventilering och rörlighet vid

• Jämför de tekniska specikationerna för alla produkter.

Dessa måste överensstämma eller ligga inom de angivna intervallen.
De bärande ytorna måste på ett säkert sätt klara av fästets vikt och den utrustning
som är monterad på det.

• Använd endast de medföljande skruvarna vid monteringen.

• Dra inte åt skruvarna för hårt.

Gängorna kan skadas.

2 Beskrivning och funktion

2.1 Produkt

Produkten är ett mobilt presentationsstativ för montering av TV-apparater eller skär­mar som väger upp till 35 kg.

2.2 Leveransomfång

Se Tab. 1.

○ Stativ (A)
○ Fotstycke sida (B)
○ Fotstycke kontakt (C)
○ Bildskärmsfäste (D)
○ Monteringsskena höger (E)
○ Monteringsskena vänster (F)
○ Hylla (G)
○ Hållare för hylla (H)
○ Insats (I)
○ Hjul med bromsar (J)
○ Kåpa för fotstycke till vänster (K)
○ Kåpa för fotstycke till höger (L)
○ Kåpa (M)
○ Kåpa (N)
○ M6x16 (O)

2.3 Nödvändiga verktyg

Se Tab. 2.

○ Phillips skruvmejsel (1)

Bruksanvisning

TV-presentationsställ Basic (storlek L)

dukten.

dor, störningar eller andra problem som inte kan lösas med hjälp av de medföl-

jande anvisningarna.

sätt än avsett.

endast utföras av användare med grundläggande mekanisk kunskap.

vågor samt vibrationer och mekaniskt tryck.

säkert sätt.

sen och ha en medhjälpare.

både käll- och utmatningsenheterna samt för att kunna vrida eller höja och sän­ka dessa.

○ M6x35 (P)
○ M6x50 (Q)
○ Bricka D6 (R)
○ Insexnyckel 5 mm (S)
○ Skiftnyckel (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Bricka D5-D8 (M-F)
○ Avståndshållare Ø15xØ8x5 (M-G)
○ Avståndshållare Ø15xØ8x15 (M-H)
○ Bruksanvisning

2.4 Tekniska data

Artikelnummer 59507

Belastningskapacitet för bildskärmsfäste 35 kg

VESA-standarden (vertikalt x horisontellt)

Skärmstorlek 94 - 178 cm (37 - 70“)

Belastningskapacitet för hyllan 5 kg

Avstånd mellan gängade hål enligt

Mått (bredd x djup x max. höjd) / Vikt 677 x 540 x 1540 mm / 10,42 kg

Lutningsområde -10° ~ +10°

100x100, 200x100, 200x200,
300x200, 300x300, 400x300,

400x200, 400x400

3 Avsedd användning

Produkten får inte användas på annat sätt än som beskrivs i kapitlet
”Beskrivning och funktion” eller ”Säkerhetsanvisningar”. Denna produkt

får bara användas i torra inomhusmiljöer. Underlåtenhet att följa dessa
bestämmelser och säkerhetsanvisningarna kan leda till svåra olyckor och/eller
person- och sakskador.

4 Förberedelse

• Kontrollera att leveransen är fullständig och inte är skadad.

5 Montering

5.1 Montering av fotstycket och fastsättning av hjulen

Se Fig 1.
Säkra hjulen med bromsarna för att undvika plötsliga rörelser under monteringen.

5.2 Montera fotstycket på stativet och justera höjden.

Se Fig. 2.

VARNING! Risk för skador från rörliga produktdelar!

Se alltid till att fjäderlåset sitter exakt över hålet. Annars kan stativet plötsligt röra
sig nedåt och orsaka personskador eller skador på egendom.

• Ta ett säkert grepp om stativet (1) med ena handen och dra i fjäderlåset (2)
med den andra handen för att justera höjden.

• Ordet MAX och linjen på stativet visar att den maximala höjden har uppnåtts.
Överskrid aldrig markeringarna.

5.3 Insättning av skyddet

Se Fig. 3.

5.4 Montering av bildskärmsfästet på stativet

Se Fig. 4.

5.5 Montering av hyllan

Se Fig. 5.

5.6 Montering av monteringsskenorna på skärmen

Se Fig. 6.

5.7 Montering och fastsättning av monteringsskenorna

Se Fig. 7.
Detta steg måste utföras av 2 personer!

5.8 Ledning av kabeln genom stativet

Se Fig. 8.

5.9 Justering och säkring av lutningsvinkeln

Se Fig. 9.

Ställ in önskad vinkel och dra sedan åt skruvarna omväxlande.

6 Underhåll, vård, lagring och transport

• Underhålls- och reparationsarbeten får endast utföras av fackpersonal.

• Skydda leder mot smuts och smörj dem regelbundet med lätt maskinolja.

• Använd endast en torr och mjuk trasa vid rengöring.

Var försiktig när du rengör produkten för att undvika att repa den. Om produkten är
mycket smutsig kan du fukta rengöringstrasan lätt med vatten.

• Använd inte rengöringsmedel eller kemikalier.

• Kontrollera skruvarna och att produkten sitter fast ordentligt med jämna mel-

lanrum.

Borrhålen för att fästa produkten kan vara synliga efter att du har monterat ned pro-

dukten. Lång användning kan leda till att en äck på den underliggande ytan bildas.

• Om produkten inte ska användas under en längre tid ska den förvaras utom
räckhåll för barn på en torr och dammfri plats.

• Spara originalförpackningen och använd den om produkten ska transporteras.

7 Avfallshantering

Denna produkt får inte kastas i den vanliga hushållssoporna. Återlämna din enhet
utan kostnad vid slutet av dess livslängd på en återvinningsstation som skapats för
detta syfte eller på försäljningsstället. Detaljer för avyttring regleras i relevanta la­gar. Återvinningsbart material överförs till återvinning för att bli nytt råmaterial. Föl­jande återvinningsbart material samlas in på lokala insamlingsplatser: Avfalls glas,
plast, avfallsmetall, metall med mera. Denna typ av återvinning av förbrukad utrust­ning bidrar betydligt till skydd av naturen.

8 Garanti

Detaljerade garantivillkor på www.mygoobay.com.

9 Använda symboler

Endast för inomhusbruk IEC 60417- 5957

Med reservation för ändringar.
Modell likadan.

- 16 -

CS

1 Bezpečnostní pokyny

Návod k použití je součástí produktu a obsahuje důležité pokyny pro správné
použití.

• Před použitím si pečlivě přečtěte kompletní návod k použití.

Návod k použití musí být k dispozici při pochybnostech a dalším předání produktu.

• Návod k použití uschovejte.

• Neprovádějte žádné změny na produktu a příslušenství.

• Používejte pouze produkt, díly produktu a příslušenství v bezvadném stavu.

• V případě dotazů, závad, mechanických poškození, poruch a jiných problémů,

Nevhodné pro děti a osoby s fyzicky anebo psychicky omezenými schopnostmi.

• Zajistěte obal, drobné díly a izolační materiál proti neúmyslnému použití.

• Montáž, demontáž, ošetřování, skladování, přepravu a likvidaci mohou

• Údržbu a opravy nechte provádět pouze kvalikovaným personálem.

• Zamezte extrémním zatížením, jako je horko a chlad, mokro a přímé sluneční

• Produkt, díly produktu a příslušenství bezpečně umístěte, instalujte a

• Při manipulaci s břemeny zabezpečte sebe a pracoviště a přivolejte na pomoc

• Nemontujte na místech s přímým slunečním zářením, resp. silným světlem.

Podporuje to únavu očí!

• Během používání dávejte pozor na pohyby produktu.

Pohyblivé součásti produktu mohou způsobit zaklínění nebo pohmoždění končetin.

• Kolem zdrojových a výstupních zařízení a v oblasti otáčení a naklánění zajistěte

• Porovnejte technická data všech použitých produktů.

Ta musí vzájemně souhlasit nebo ležet v uvedených rozsazích.
Nosné plochy musí být schopny bezpečně unést hmotnost držáku a zařízení, kte­ré je k němu připojeno.

• Používejte jen současně dodané montážní šrouby.

• Neutahujte šrouby příliš pevně.

Závity se mohou poškodit.

2 Popis a funkce

2.1 Produkt

Jedná se o mobilní prezentační stojan pro montáž televizorů nebo obrazovek o
hmotnosti až 35 kg.

2.2 Rozsah dodávky

Viz Tab. 1.

○ Stojan (A)
○ Strana nožního dílu (B)
○ Konektor nožního dílu (C)
○ Držák monitoru (D)
○ Montážní lišta vpravo (E)
○ Montážní lišta vlevo (F)
○ Police (G)
○ Držák pro polici (H)
○ Vložka (I)
○ Kolečka s brzdami (J)
○ Kryt nožního dílu vlevo (K)
○ Kryt nožního dílu vpravo (L)
○ Kryt (M)
○ Kryt (N)
○ M6x16 (O)

2.3 Požadovanè nástroje

Viz Tab. 2.

○ Šroubovák Phillips (1)

Návod k použití

Stojan na prezentaci TV Basic (velikost L)

které nelze vyřešit s pomocí průvodní dokumentace, se obraťte na prodejce
nebo výrobce.

provádět pouze uživatelé se základními mechanickými znalostmi.

záření, mikrovlny a vibrace a mechanický tlak.

přepravujte.

druhou osobu.

dostatek místa pro dobré větrání a pohyblivost.

○ M6x35 (P)
○ M6x50 (Q)
○ Podložka D6 (R)
○ Imbusový klíč 5 mm (S)
○ Klíč (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Podložka D5-D8 (M-F)
○ Rozpěrka Ø15xØ8x5 (M-G)
○ Rozpěrka Ø15xØ8x15 (M-H)
○ Návod k použití

2.4 Technická data

Číslo položky 59507

Velikost obrazovky 94 - 178 cm (37 - 70“)

Nosnost držáku monitoru 35 kg

Nosnost polic 5 kg

Vzdálenost mezi závitovými otvory

podle standardu VESA (vertikální x

horizontální)

Rozměry (šířka x hloubka x

max. výška) / Hmotnost

Rozsah náklonu -10° ~ +10°

100x100, 200x100, 200x200, 300x200,

300x300, 400x300, 400x200, 400x400

677 x 540 x 1540 mm / 10,42 kg

3 Použití dle určení

Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo
v „Bezpečnostních pokynech“ není dovoleno. Tento produkt se smí

používat jen v suchých místnostech. Nerespektování a nedodržení
těchto ustanovení a bezpečnostních pokynů může vést k těžkým úrazům, újmám
na zdraví osob a věcným škodám.

4 Příprava

• Zkontrolujte úplnost a neporušenost obsahu dodávky.

5 Montáž

5.1 Sestavení nožní dílu a upevnění kol

Viz Fig 1.
Zajištění kol pomocí brzd, aby se zabránilo náhlým pohybům během montáže.

5.2 Připevnění nožního dílu ke stojanu a nastavení výšky

Viz Fig. 2.

VAROVÁNÍ! Nebezpečí poranění pohybujícími se částmi výrobku!

Vždy se ujistěte, že je pojistná pružina přesně nad otvorem. V opačném případě se
může stojan náhle posunout dolů a způsobit zranění nebo poškození majetku.

• Jednou rukou pevně uchopte stojan (1) a druhou rukou zatáhněte za pružinový
zámek (2), abyste nastavili výšku.

• Nápis MAX a čára na stojanu signalizují, že bylo dosaženo maximální výšky.
Nikdy nepřekračujte vyznačené hodnoty.

5.3 Nasazování krytů

Viz Fig. 3.

5.4 Připevnění držáku monitoru ke stojanu

Viz Fig. 4.

5.5 Připevnění polic

Viz Fig. 5.

5.6 Montáž montážních lišt k držáku monitoru

Viz Fig. 6.

5.7 Instalace a upevnění montážních lišt

Viz Fig. 7.
Tento krok musí provádět 2 osoby!

5.8 Vedení kabelu skrz stojan

Viz Fig. 8.

5.9 Nastavení a zajištění úhlu sklonu

Viz Fig. 9.
Nastavte požadovaný úhel a poté střídavě dotahujte šrouby.

6 Údržba, péče, skladování a přeprava

• Servisní a opravářské práce nechte provést jen kvalikovaným personálem.

• Klouby chraňte před znečištěním a pravidelně je mažte lehkým strojním olejem.

• Používejte k čištění jen suchý a měkký hadřík.

Při čištění postupujte opatrně, abyste se vyhnuli poškrábání. U silného znečištění
můžete čisticí hadřík mírně navlhčit vodou.

• Nepoužívejte čisticí prostředky a chemikálie.

• Pravidelně kontrolujte řádné upevnění produktu/šroubů.

Pokud se produkt demontuje, mohou zůstat upevňovací otvory viditelné. Po delším
používání může na podkladu zůstat skvrna.

• Skladujte produkt při delším nepoužívání na místě nepřístupném pro děti a
v suchém prostředí chráněném před prachem.

• Uschovejte originální obal a použijte jej pro přepravu.

7 Pokyny k likvidaci

Produkt nepatří do domovního odpadu. Vraťte jej bezplatně na konci jeho životnosti
výrobci, do prodejny nebo na k tomu zřízených veřejných sběrných místech. Po­drobnosti upravují právní předpisy příslušné země. Druhotné suroviny se odevzdají
k recyklaci za účelem získání nových surovin. Níže uvedené druhotné suroviny lze
odevzdat v komunálních sběrnách odpadu: použité sklo, plasty, staré kovy, plechy
apod. Tímto způsobem třídění materiálů, recyklace a likvidace starých baterií a
akumulátorů přispějete významně k ochraně našeho životního prostředí.

8 Záruka

Podrobné záruční podmínky na www.mygoobay.com.

9 Použité symboly

Pouze pro vnitřní použití IEC 60417- 5957

Změny vyhrazeny.
Model podobný.

- 17 -

PL

1 Zasady bezpieczeństwa

Instrukcja obsługi jest częścią składową produktu i zawiera ważne zasady
prawidłowego użytkowania.

• Szczegółowo zapoznać się z całą instrukcją obsługi.

Instrukcja obsługi musi być dostępna w przypadku wątpliwości podczas obsługi, a
także w razie przekazania produktu innym osobom.

• Przechować instrukcję obsługi.

• Nie modykować produktu ani wyposażenia dodatkowego.

• Korzystać jedynie z produktu, części produktu i wyposażenia dodatkowego

• W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych problemów,

Nie nadaje się dla dzieci i osób o ograniczonych zdolnościach zycznych lub psy­chicznych.

• Zabezpieczyć opakowanie, drobne części i materiał izolacyjny przed przypad

• Montaż, demontaż, konserwacja, przechowywanie, transport i utylizacja mogą

• Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez

• Unikać skrajnych obciążeń, takich jak wysoka i niska temperatura, wilgoć

• Produkt, jego części i wyposażenie dodatkowe umieścić w bezpiecznym miej-

• W przypadku prac z ciężarami zabezpieczyć siebie i miejsce pracy oraz

• Nie montować w miejscach wystawionych na bezpośrednie oddziaływanie pro-

Powoduje to zmęczenie oczu.

• Podczas korzystania zwrócić uwagę na ruchomość produktu.

Ruchome elementy produktu mogą doprowadzić do uwięzienia kończyn albo ich

zgniecenia.

• Wokół urządzeń źródłowych i wyjściowych, a także w okolicy strefy wychyla-

• Należy porównać dane techniczne wszystkich używanych produktów.

Muszą się one pokrywać albo znajdować w podanym zakresie.
Powierzchnie nośne muszą być w stanie bezpiecznie wytrzymać ciężar uchwytu i
przymocowanego do niego sprzętu.

• Stosować tylko z załączonymi śrubami montażowymi.

• Nie dokręcać śruby zbyt mocno.

Możliwość uszkodzenia gwintów.

2 Opis i funkcja

2.1 Produkt

Produkt jest mobilnym stojakiem prezentacyjnym przeznaczonym do montażu tele­wizorów lub ekranów o wadze do 35 kg.

2.2 Zakres dostawy

Patrz Tab. 1.

○ Podstaw (A)
○ Strona stopki (B)
○ Złącze stopki (C)
○ Uchwyt monitora (D)
○ Szyna montażowa prawa (E)
○ Szyna montażowa lewa (F)
○ Półka (G)
○ Uchwyt do półki (H)
○ Wkładka (I)
○ Koła z hamulcami (J)
○ Pokrywa stopki lewej (K)
○ Pokrywa stopki prawej (L)
○ Pokrywa (M)
○ Pokrywa (N)
○ M6x16 (O)

2.3 Wymagane narzędzia

Patrz Tab. 2.

○ Śrubokręt krzyżakowy (1)

Instrukcja obsługi

Stojak do prezentacji Basic (rozmiar L)

w nienagannym stanie.

których nie można rozwiązać na podstawie dołączonej dokumentacji zwrócić
się do dystrybutora lub producenta.

kowym użyciem.

być wykonywane wyłącznie przez użytkowników posiadających podstawową
wiedzę mechaniczną.

wykwalikowany personel.

i bezpośrednie działanie promieni słonecznych, mikrofale oraz wibracje i na­cisk mechaniczny.

scu, zamontować i przenieść.

skorzystać z pomocy drugiej osoby.

mieni słonecznych ani silnego światła.

nia i składania należy zostawić ilość miejsca zapewniającą dobrą wentylację
i prawidłową ruchomość.

○ M6x35 (P)
○ M6x50 (Q)
○ Podkładka D6 (R)
○ Klucz imbusowy 5 mm (S)
○ Klucz płaski (T)
○ M5x14 (M-A)
○ M6x14 (M-B)
○ M6x30 (M-C)
○ M8x30 (M-D)
○ M8x50 (M-E)
○ Podkładka D5-D8 (M-F)
○ Przekładka Ø15xØ8x5 (M-G)
○ Przekładka Ø15xØ8x15 (M-H)
○ Instrukcja obsługi

2.4 Dane techniczne

Numer artykułu 59507

Rozmiar ekranu 94 - 178 cm (37 - 70“)

Nośność uchwytu monitora 35 kg

Nośność półki 5 kg

Odległość między otworami gwintowanymi

zgodnie z normą VESA (pion x poziom)

Z zastrzeżeniem zmian.
Model podobny.

100x100, 200x100, 200x200,
300x200, 300x300, 400x300,

400x200, 400x400

Wymiary (sz. x gł. x maks. wy.) / Waga 677 x 540 x 1540 mm / 10,42 kg

Zakres pochylenia -10° ~ +10°

3 Zastosowanie zgodne z przeznaczeniem

Użytkowanie w sposób inny niż opisano w rozdziałach „Opis i funkcje”
oraz „Wskazówki dotyczące bezpieczeństwa” jest niedopuszczalne.

Niniejszy produkt może być stosowany wyłącznie w suchych po
mieszczeniach. Nieprzestrzeganie tych postanowień i zasad bezpieczeństwa może
doprowadzić do poważnych wypadków oraz szkód osobowych i materialnych.

4 Przygotowanie

• Sprawdzić zawartość opakowania pod względem kompletności i integralności.

5 Zgromadzenie

5.1 Montaż stopki i zabezpieczenie kółek

Patrz Fig 1.
Zabezpieczyć kółka hamulcami, aby uniknąć gwałtownych ruchów podczas montażu.

5.2 Zamocowanie stopki do podstawy i regulacja wysokości

Patrz Fig. 2.

PRZESTROGA! Niebezpieczeństwo obrażeń spowodowanych
przez ruchome części produktu!

Zawsze upewnij się, że blokada sprężyny znajduje się dokładnie nad otworem.
W przeciwnym razie podstawa może się nagle przesunąć w dół i spowodować
obrażenia ciała lub szkody materialne.

• Chwyć pewnie jedną ręką podstawę (1), a drugą ręką pociągnij blokadę
sprężyny (2), aby wyregulować wysokość.

• Słowo MAX i linia na podstawie wskazują, że osiągnięta została maksymalna
wysokość. Nigdy nie należy przekraczać tych oznaczeń.

5.3 Zakładanie pokryw

Patrz Fig. 3.

5.4 Przymocowanie uchwytu monitora do podstawy

Patrz Fig. 4.

5.5 Mocowanie półki

Patrz Fig. 5.

5.6 Przymocowanie szyn montażowych do ekranu

Patrz Fig. 6.

5.7 Montaż i zabezpieczenie szyn montażowych

Patrz Fig. 7.
Ten krok musi być wykonywany przez 2 osoby!

5.8 Przeprowadzenie kabla przez podstawę

Patrz Fig. 8.

5.9 Ustawianie i zabezpieczanie kąta nachylenia

Patrz Fig. 9.
Ustawić żądany kąt, a następnie naprzemiennie dokręcać śruby.

6 Konserwacja, pielęgnacja, przechowywanie i transport

• Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez
specjalistów.

• Należy chronić przeguby przed brudem i smarować je regularnie lekkim ole­jem maszynowym.

• Do czyszczenia używać wyłącznie suchej i miękkiej ściereczki.

Podczas czyszczenia należy zachować ostrożność, aby uniknąć zarysowań.
W przypadku silnych zabrudzeń można użyć ściereczki do czyszczenia lekko
zwilżonej wodą.

• Nie stosować żadnych środków czyszczących i chemicznych.

• Regularnie sprawdzać prawidłowe zamocowanie produktu/śruby.

Otwory montażowe mogą być widoczne po zdemontowaniu produktu. Po dłuższym
użytkowaniu na podłożu może pozostać plama.

• W przypadku nieużywania przez dłuższy czas produkt przechowywać w miej­scu niedostępnym dla dzieci, w suchym otoczeniu chronionym przed pyłem.

• Przechować oryginalne opakowanie i skorzystać z niego w przypadku transportu.

7 Wskazówki dotyczące odpadów

Produktu tego nie należy wyrzucać razem z odpadami domowymi. Po zakończeniu
eksploatacji produktu należy go nieodpłatnie zwrócić do producenta, punktu
sprzedaży lub specjalnego, publicznego punktu odbioru. Szczegóły dotyczące uty­lizacji odpadów są zawarte w przepisach poszczególnych krajów. Surowce wtór­ne są poddawane recyklingowi i odzyskiwane. Następujące surowce są zbierane
w miejskich punktach odbioru: szkło, tworzywa sztuczne, złom, blachai inne. Takie
wykorzystanie zużytych urządzeń stanowi ważny wkład w ochronę środowiska.

8 Gwarancja

Szczegółowe warunki gwarancji na stronie www.mygoobay.com.

9 Stosowane symbole

Tylko do użytku wewnętrznego IEC 60417- 5957

- 18 -

REV2021-12-16

V1.0aw

Goobay

by Wentronic GmbH

Pillmannstraße 12

38112 Braunschweig

Germany

Made in China

© by Wentronic Deutschland

Hotline: [phone]

E-Mail: [e-mail]

Web: www.wentronic.com/content/mygoobay/

*(0,14 € / Minute aus dem deutschen Festnetz)

(0.14 € / minute from German landline)

(0,14 € / minute depuis un poste xe allemand)

(0,14 € / minuto dalla rete ssa tedesca)

(0,14 € / minuto desde el teléfono jo alemán)

(0,14 € / minuut van Duitse vaste lijn)

(0,14 € / minut fra tysk fastnet)

(0,14 € / minut från tysk fast telefon)

(0,14 € / minuta z německé pevné linky)

(0,14 € / minuta z niemieckiej linii stacjonarnej)

®

TV-Päsentationsständer Basic (Größe L)
TV Presentation Stand Basic (Size L)
Support de Présentation TV Basic (Taille L)
Supporto di presentazione TV Basic (taglia L)
Soporte de presentación de TV Basic (tamaño L)

TV-presentatestandaard Basic (maat L)

TV-præsentationsstativ Basic (størrelse L)

TV-presentationsställ Basic (storlek L)

Stojan na prezentaci TV Basic (velikost L)

Stojak do prezentacji Basic (rozmiar L)
