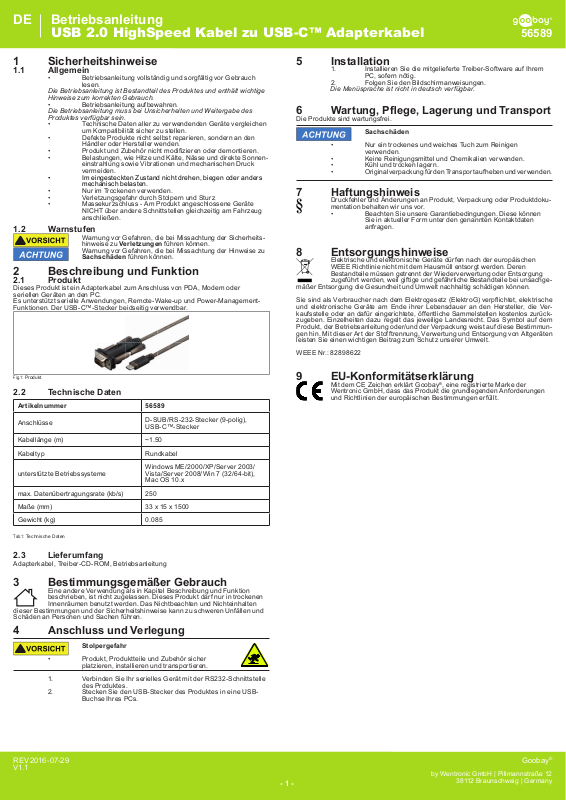

Goobay 56589 User manual [ml]
DE
Betriebsanleitung
USB 2.0 HighSpeed Kabel zu USB-C™ Adapterkabel
56589
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrek ten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsic herheiten und Weitergabe des
Produktes verfügbar sein.
• Technische Daten aller zu verwendenden Geräte vergleichen
um Kompatibilität sicher zu stellen.
• Defekte Produkte nicht selbst reparieren, sondern an den
Händler oder Hersteller wenden.
• ProduktundZubehörnichtmodizierenoderdemontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Im eingesteckten Zustand nicht drehen, biegen oder anders
mechanisch belasten.
• Nur im Trockenen verwenden.
• Verletzungsgefahr durch Stolpern und Sturz
• Massekurzschluss - Am Produkt angeschlossene Geräte
NICHT über andere Schnittstellen gleichzeitig am Fahrzeug
anschließen.
1.2 Warnstufen
hinweise zu Verletzungen führen können.
Sachschäden führen können.
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
2 Beschreibung und Funktion
2.1 Pr o d u k t
Dieses Produkt ist ein Adapterkabel zum Anschluss von PDA, Modem oder
seriellen Geräten an den PC.
Es unterstützt serielle Anwendungen, Remote-Wake-up und Power-ManagementFunktionen. Der USB-C™-Stecker beidseitig verwendbar.
5 Installation
1. Installieren Sie die mitgelieferte Treiber-Software auf Ihrem
PC, sofern nötig.
2. Folgen Sie den Bildschirmanweisungen.
Die Menüsprache ist nicht in deutsch verfügbar.
6 Wartung, Pege, Lagerung und Transport
Die Produkte sind wartungsfrei.
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Originalverpackung für den Transport aufheben und verwenden.
7 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
8 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,elektrische
und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
Sachschäden
Fig. 1: Produkt
2.2 Technische Daten
Artikelnummer 56589
Anschlüsse
Kabellänge (m) ~1.50
Kabeltyp Rundkabel
unterstützte Betriebssysteme
max. Datenübertragungsrate (kb/s) 250
Maße (mm) 33 x 15 x 1500
Gewicht (kg) 0.085
Tab. 1: Technische Daten
D-SUB/RS-232-Stecker (9-polig),
USB-C™-Stecker
Windows ME/2000/XP/Server 2003/
Vista/Server 2008/Win 7 (32/64-bit),
Mac OS 10.x
2.3 Lieferumfang
Adapterkabel, Treiber-CD-ROM, Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Anschluss und Verlegung
• Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
1. Verbinden Sie Ihr serielles Gerät mit der RS232-Schnittstelle
des Produktes.
2. Stecken Sie den USB-Stecker des Produktes in eine USB Buchse Ihres PCs.
Stolpergefahr
9 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
REV2016-07-29
V1.1
- 1 -
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
EN
User Manual
USB 2.0 High Speed adapter cable to USB-C™
56589
1 Safety Instructions
1.1 General
• Read the user manual completely and carefully before use.
The user manual is par t of the product and contains important informati on for cor rect use.
• Keep this user manual.
The user ma nual must be avai lable for un certai nties and pas sing the pro duct.
• Comparethespecicationsofalluseddevicestoensure
compatibility.
• Do not repair defective products by yourself, but contact the
dealer or producer.
• Do not modify or alter product nor accessories.
• Avoid stresses such as heat and cold, moisture and direct
sunlight, vibration and mechanical pressure.
• Do not rotate, bend or mechanically strain otherwise In inser ted state.
• Only use in dry ambience.
• Risk of injury by stumbling and falling
• Short circuit to ground - Do not connect already connected
devices to other interfaces of the vehicle simultaneously.
1.2 Warning levels
of non-observance.
damage in case of non-observance.
Warnings against hazards that may result in injuries in case
Warnings against hazards that may result in material
2 Description and Function
2.1 Pr o d u c t
This product is an adapter cable for connecting PDAs, modems or serial devices to
the PC.
It suppor ts serial applications, remote wake-up and power management functions.
The USB-C ™ plug is reversible.
6 Maintenance, Care, Storage and Transport
The products are maintenance-free.
• Clean only with a dry, soft cloth.
• Do not use cleaning agents and chemicals.
• Store cool and dry.
• Keep and use the original packaging for transport.
7 Liability notice
We reserve the right to printing errors and changes to product, packaging
or product documentation.
• See our terms of warranty. These are available in their current
form under the given contact details.
8 Disposal Notes
According to the European WEEE directive, electrical and electronic
equipment must not be disposed with consumers waste. Its components
must be recycled or disposed apart from each other. Otherwise contami
native and hazardous substances can pollute our environment.
As a consumer, you are committed by law to dispose electrical and electronic devices to the producer, the dealer, or public collecting points at the end of the devices
lifetime for free. Particulars are regulated in national right. The symbol on the product, in the user`s manual, or at the packaging alludes to these terms. With this kind
of waste separation, application, and waste disposal of used devices you achieve an
important share to environmental protection.
WEEE No: 82898622
9 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the
Wentronic GmbH ensures, that the product is conformed to the basic
standards and directives.
Material damage
Fig. 2: Product
2.2 Specications
Article Number 56589
Connections
Cable Length (m) ~1.50
Cable type Round cable
Supported Operating Systems
Max. Data transfer rate (kb / s) 250
Dimensions (mm) 33 x 15 x 1500
Weight (kg) 0.085
Tab. 2 : Specications
D-SUB/RS-232 plug (9 Pin),
USB-C™- plug
Windows ME/2000/XP/Server 2003/
Vista/Server 2008/Win 7 (32/64-bit),
Mac OS 10.x
2.3 Scope of delivery
Adapter cable, driver CD-ROM, user manual
3 Intended Use
We do not permit using the device in other ways like described in chapter
Description and Function. Use the product only in dry interior rooms. Not
attending to these regulations and safety instructions might cause fatal
accidents, injuries, and damages to persons and property.
4 Connecting and Laying
• Place, install and transport product, product parts
and accessories in a safe way.
1. Connect your serial device with the RS232 interface of the
product.
2. Insert the USB plug of the product to a USB port on your PC.
Risk of injur y by stumbling
5 Installation
1. Install the supplied driver software on your PC, if necessary.
2. Follow the onscreen instructions.
REV2016-07-29
V1.1
- 2 -
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
