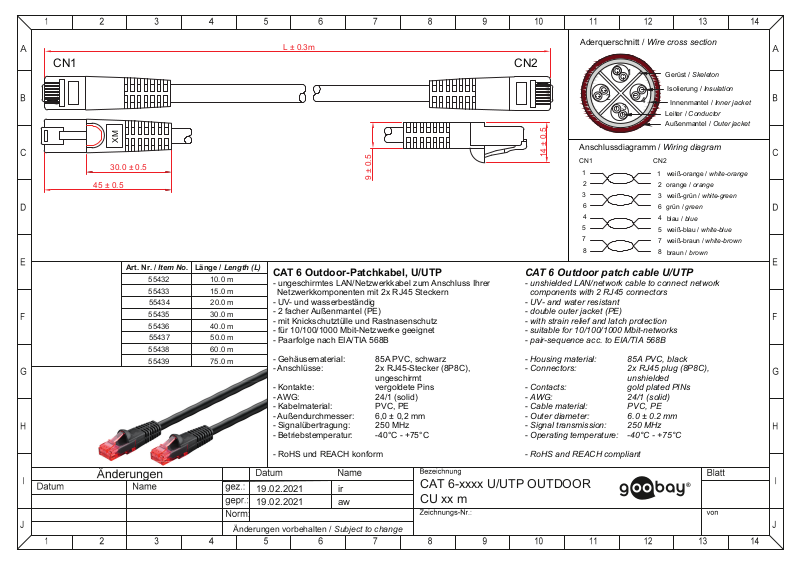

Page 1
L ± 0.3m
Aderquerschnitt / Wire cross section
CN1
30.0 ± 0.5
45 ± 0.5
XM
Art. Nr. / Item No. Länge / Length (L)
55432 10.0 m
55433 15.0 m
55434 20.0 m
55435 30.0 m
55436 40.0 m
55437 50.0 m
55438 60.0 m
55439 75.0 m
9 ± 0.5
CAT 6 Outdoor-Patchkabel, U/UTP
- ungeschirmtes LAN/Netzwerkkabel zum Anschluss Ihrer
Netzwerkkomponenten mit 2x RJ45 Steckern
- UV- und wasserbeständig
- 2 facher Außenmantel (PE)
- mit Knickschutztülle und Rastnasenschutz
- für 10/100/1000 Mbit-Netzwerke geeignet
- Paarfolge nach EIA/TIA 568B
- Gehäusematerial: 85A PVC, schwarz
- Anschlüsse: 2x RJ45-Stecker (8P8C),
ungeschirmt
- Kontakte: vergoldete Pins
- AWG: 24/1 (solid)
- Kabelmaterial: PVC, PE
- Außendurchmesser: 6,0 ± 0,2 mm
- Signalübertragung: 250 MHz
- Betriebstemperatur: -40°C - +75°C
CN2
1
2
3
14 ± 0.5
Anschlussdiagramm / Wiring diagram
CN1 CN2
1
2
3
6
4
5
7
8
CAT 6 Outdoor patch cable U/UTP
- unshielded LAN/network cable to connect network
components with 2 RJ45 connectors
- UV- and water resistant
- double outer jacket (PE)
- with strain relief and latch protection
- suitable for 10/100/1000 Mbit-networks
- pair-sequence acc. to EIA/TIA 568B
- Housing material: 85A PVC, black
- Connectors: 2x RJ45 plug (8P8C),
unshielded
- Contacts: gold plated PINs
- AWG: 24/1 (solid)
- Cable material: PVC, PE
- Outer diameter: 6.0 ± 0.2 mm
- Signal transmission: 250 MHz
- Operating temperature: -40°C - +75°C
Gerüst / Skeleton
Isolierung / Insulation
4
Innenmantel / Inner jacket
Leiter / Conductor
Außenmantel / Outer jacket
1
weiß-orange / white-orange
orange / orange
2
3
weiß-grün / white-green
grün / green
6
4
blau / blue
5
weiß-blau / white-blue
7
weiß-braun / white-brown
8
braun / brown
- RoHS und REACH konform
19.02.2021 ir
19.02.2021
Änderungen vorbehalten / Subject to change
aw
- RoHS and REACH compliant
CAT 6-xxxx U/UTP OUTDOOR
CU xx m
