Goobay 55004 User guide [ml]

Download

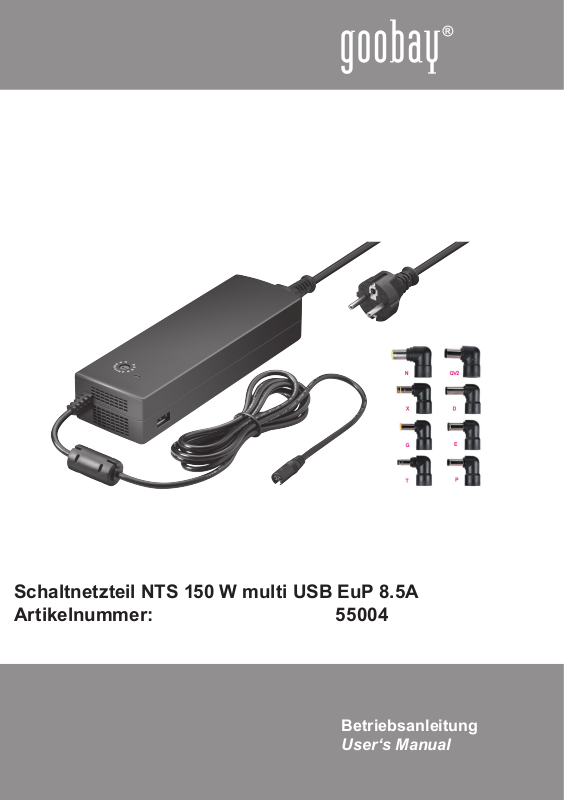

Schaltnetzteil NTS 150 W multi USB EuP 8.5A Artikelnummer: 55004
Betriebsanleitung
User‘s Manual

Betriebsanleitung

Schaltnetzteil NTS 150 W multi USB EuP 8.5A
ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können.
Inhaltsverzeichnis Seite
1 Beschreibung und Funktion 2 2 Bestimmungsgemäßer Gebrauch 2 3 Sicherheitshinweise 3 4 Lieferumfang 3
5 Grasche Darstellung 4
6 Bedienung 4
6.1 Netzteilnutzung für Notebooks 4
6.2 Nutzung der USB-Funktion 5
7 Pege, Wartung, Lagerung und Transport 5 8 Problembehebung 6 9 Gewährleistung und Haftung 6 10 Technische Daten 7
11 Entsorgungshinweise 7
12 EG-Konformitätserklärung 7

1 Beschreibung und Funktion

Ihr Produkt ist ein universales, umweltfreundliches und sicheres Schaltnetzteil für Note­books, N@tbooks, LCD-Displays, usw. Es verfügt über 8 verpolungssichere Adapterstecker für viele gängige Modelle und einen separaten 5,0 Volt USB-Ausgang zum Laden oder Betreiben von MP3-Playern, Digitalkameras, Handys, usw. Das Netzteil wird auf die passende Ausgangsspannung eingestellt. Die maximale Ausgangsleistung beträgt 150 Watt.
Sicherheitsausstattung: - kurzschlusssicher
- Überladungsschutz
- Schutzkontaktstecker
- Verpolschutz

2 Bestimmungsgemäßer Gebrauch

Ihr Produkt ist nur zum Laden und Betreiben der in Kapitel 1 genannten Geräte vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Die Verwendung darf nur in
trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.
2

3 Sicherheitshinweise

ACHTUNG! Die Montage und Demontage des Produktgehäuses sowie die Wartung der Elektronik darf nur durch ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlag- und Kurzschlussgefahr!
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Per­ sonen schädigen können!
• Installieren und Lagern Sie das Produkt und das Zubehör so, dass keine Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden können.
• Stellen Sie anhand der Betriebsanleitung Ihres zu betreibenden Gerätes, wie Laptop, Handy, usw. sicher, dass die Anschlüsse und Betriebsspannungen zum Netzteil kompatibel sind und umgekehrt.
• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss sofort vom Netz getrennt und gegen eine unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden, die aufgrund ihrer Ausbildung dazu befugt sind. Ein Selbsteingriff birgt die Gefahr eines Stromschlags und führt zum Erlöschen des Garantieanspruchs.
• Betreiben Sie das Gerät nur am 100-240 V AC / 50-60 Hz Wechselstromnetz.
• Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonnen einstrahlung sowie Vibrationen und mechanischen Druck.
• Legen und stellen Sie keine Gegenstände auf das Gerät.
• Für den Einsatz in Industriebetrieben sind die entsprechenden gesetzlichen Bestim- mungen zur Unfallverhütung einzuhalten.
• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“
• Verwenden Sie keine beschädigten Teile.
• Das Gerät darf nur in trockenen Innenräumen installiert und betrieben werden.
• Das Gerät erwärmt sich während des Betriebes.
• Schließen Sie den DC-Anschluss nicht kurz.
• Überlasten Sie das Netzteil nicht. Die maximale Leistung beträgt 146,5 W.
• Der Netzanschluss muss geerdet sein.

4 Lieferumfang

- 1 x Schaltnetzteil
- 8 x DC-Adapterstecker
- 1 x Schutzkontakt Netzstecker
- 1 x Betriebsanleitung
3
Betr iebsanleitung
5 Grasche Darstellung Abb. 1
AC Netz­ anschluss
Netzteil-
gehäuse
Wahlschalter für die Ausgangs­ spannung
DC An­ schluss
DC­ Adapter-
stecker

6 Bedienung

6.1 Netzteilnutzung für Notebooks

Ihr Notebook kann über diese Funktion betrieben und der interne Notebookakku geladen
werden.
1. Stellen Sie die benötigte Ausgangsspannung am Netzteil ein. Diese steht entweder auf Ihrem Gerät, in dessen Betriebsanleitung oder auf dem originalen Netzteil. Der Pfeil zeigt auf die gewählte Ausgangsspannung wie in Bild 1.
Einstellmöglichkeiten:
12/14/15/16 V bei 8,5 A (max. 136 Watt) 18 V bei 7,7 A (max. 138,6 Watt) 18,5/19 V bei 7,25 A (max. 137,75 Watt) 19,5/20 V bei 7 A (max. 140 Watt) 22 V bei 6,5 A (max. 143 Watt) 24 V bei 6 A (max. 144 Watt) USB 5,0 V bei 0,5 A (max. 2,5 Watt)
2. Verbinden Sie den zu Ihrem Gerät passenden DC-Adapterstecker mit der DC-Buchse des Netzteil. Achten Sie auf richtige Polung und Passform des Steckers. Angaben zur Polung nden Sie in der Betriebsanleitung Ihres Gerätes oder auf dem originalen Netzteil.
positive Polarität:
4
Diese Polung ist die am häugsten verwendete Polung.
völlig.
3. Stellen Sie sicher, dass die Gesamtbelastung, also die Leistung Ihres Verbrauchers die maximale Ausgangsleistung des Netzteils nicht übersteigt. Diese beträgt 146,5 Watt inklusive USB-Anschluss.
4. Verbinden Sie das Netzteil mit dessen AC-Netzkabel.
5. Schließen Sie Ihr Notebook am zuvor ausgewählten und angeschlossenen DC-Adap-
terstecker an.
7. Schalten Sie nun Ihr Notebook ein.

6.2 Nutzung der USB-Funktion

Über die USB-Funktion können Sie Ihr USB-Gerät laden und betreiben, unabhängig davon, ob Sie parallel Ihr Notebook laden oder betreiben.
5,0 V bei 0,5 A (max. 2,5 Watt).
2. Stellen Sie sicher, dass die Gesamtbelastung, also die Leistung Ihres Verbrauchers die maximale Ausgangsleistung des Netzteil nicht übersteigt.
HINWE IS: Eine falsche Polung kann Ihr Gerät massiv beschädigen oder eine Funktion fehlt
3. Verbinden Sie das Netzteil mit dessen AC-Netzkabel.
Netz getrennt wird.
5. Schalten Sie nun Ihr USB-Gerät ein.
7 Pege, Wartung, Lagerung und Transport
ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr!
• Das Gerät ist wartungsfrei.
• Ziehen Sie immer zuerst den Netzstecker!
• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchtete, weichen Tuch. Verwenden Sie keine Reinigungsmittel und lassen Sie keine Feuchtigkeit ins Geräteinnere kommen. Achten Sie hierbei unbedingt auf die
5
Betr iebsanleitung
stromführenden Leitungen Ihres Gerätes!
• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pege, Wartung, Lagerung und Transport.
• Beachten Sie die Sicherheitshinweise bzgl. Pege, Wartung, Lagerung und Transport.
• Das Produkt muss außerhalb des Einussbereiches von Kindern aufbewahrt werden.
• Heben Sie die Originalverpackung als Staub- und Feuchtigkeitsschutz und für den Transport auf. Achten Sie auf die Sicherheitszeichen auf der Verpackung.

8 Problembehebung

Problem Hilfe
Das Netzteil funktioniert nicht. Achten Sie die richtige Ausgangsspannung
Die Ladefunktion arbeitet nicht. Achten Sie die richtige Ausgangsspannung
Die USB-Funktion ist gestört. Lesen Sie kapitel 6.2 und achten Sie auf
andere Fragen Wenden Sie sich an Ihren Händler.

9 Gewährleistung und Haftung

und Polung des DC-Adaptersteckers. Achten Sie auf schlüssige Kabelverbindungen.
und Polung des DC-Adaptersteckers. Achten Sie auf schlüssige Kabelverbindungen.
schlüssige Kabelverbindungen.
• Der Hersteller gewährt 2 Jahre Garantie.
• Da der Hersteller keinen Einuss auf örtliche Gegebenheiten und die Installation des Produktes hat, deckt die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind, entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler behält sich der Hersteller vor.
• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun­ gen und sämtlichen Begleitpapieren wie Betriebsanleitungen ohne vorherige Ankündigung zu vollziehen.
6

10 Technische Daten

Betriebsspannung 100-240 V AC / 50-60 Hz
Ausgangsspannung Netzteil 12,0-24,0 V DC
USB 5,0 V DC
unterstützte Ausgangsspannungen 12/14/15/16/18/18,5/19/19,5/20/22/24 V DC
Farbe schwarz
Netzstecker Schutzkontak t
max. Ausgangsstrom 9,0 A (8,5+0,5 A)
max. Ausgangsleistung 144+2,5 W
Maße 188 x 64 x 42 mm
Gewicht 700 g (ohne Netzkabel und Stecker)
Kabellängen AC/DC 1200/1500 mm
Stecker Größe (mm) unterstützte Modelle
D 6.30 x 3.00 x 14.00 Toshiba
E 6.50 x 1.40 x 12.00 Fujitsu, Panasonic, Sony, Samsung
G 5.00 x 1.00 x 11.50 Samsung
P 5.50 x 2.50 x 12.00 Fujitsu, Acer, Asus, Compaq, Gateway, HP, IBM,
T 4.75 x 1.70 x 10.0 HP Pavilion series
X 5.50 x 1.70 x 12.00 Acer
N 7.90 x 0.90 (pin) x 11.50 IBM, Lenovo
QV2 7.40 x 0.60 (pin) x 12.50 HP
Panasonic, Samsung, Sharp, Toshiba, Hitachi

11 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Richtlinie: 2012/19/EU, WEEE Nr.: 82898622

12 EG-Konformitätserklärung

Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
7
User‘s Manual
Switching Mode Adaptor NTS 150 W multi USB EuP 8.5A
Content Page
1 Description and Function 8
2 Intended Use 8
3 Notes on Safety 9
4 Parts Package 9
5 Graphic Diagram 10 6 Operating 10
6.1 Using the Power Supply for Notebooks 10
6.2 Using the USB Function 11
7 Care, Maintenance, Storage and Transport 11 8 Troubleshooting 12 9 Warranty and Liability 12 10 Specications 12 11 Notes on Waste Disposal 13 12 EC Declaration 13

1 Description and Function

Your product is an universal, environmental friendly and safe power supply for Notebooks, N@tbooks, LC Displays, etc. It comes with 8 adaptor plugs for lots of models and a seperated 5.0 Volts USB output for charging or operating MP3-Players, Camcorders, Mobile Phones, etc. The Netzteil is useable worldwide. You can select the prefered output voltage User‘s Manually.
Security Features: - short circuit safe
- over charging protection
- safety mains plug
- inverse-polarity protection

2 Intended Use

Your product is made for charging and operating devices like described in chapter
1. We do not permit using the Netzteil in other ways. Use the product only in dry
interior rooms. If not attending to these regulations and notes on safety, it might causes fatal accidents, injuries and damages to persons and property.
8

3 Notes on Safety

ATTENTION! Only skilled electricians may assemble and disassemble the housing of the product. There is a risk of electric shock and short circuit!
• Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and injured when used inappropriately!
• Install and store the product and its accessories in a way persons cannot be injured, or objects not be damaged for example by dropping or stumbling.
• Remove or store the packing materials well, because children may cut themselves on them while playing. Furthermore, there is a risk of swallowing and inhalating of incidentals and insulating material.
• Also read the User‘s Manual of your device, which is to be charged or operated, like Notebook, Mobile Phone, etc. for checking the compatibility and tting of the connec­ tors to the power supply, and the other way round.
• A defective device may not be put into operation, but must be disconnected from mains and protected against further use. Repairing, such as assembling and disassembling the housing is only allowed to skilled professionals. By repairing it yourself you will loose all warranties and there is a risk of electric shock and short circuit.
• Drive the product only with 100-240 V AC / 50 -50 Hz a.c. networks.
• Unplug the mains cable when not in use and during thunder storms.
• Avoid extreme conditions, such as extreme heat, cold, humidity or direct exposure to the sun, as well as vibrations and mechanical pressure.
• Do not place things on the device.
• Mind and follow the terms of law and health care for using the device in industry.
• Do not use damaged parts.
• The device may only be installed and used in dry interior rooms.
• The device may growing warm during use.
• Do not short circuit the DC connection.
• Do not overload the product. The maximum power is 146.5 Watts.
• The mains connection must be earthed.

4 Parts Package

- 1 pc power supply
- 8 pcs DC adaptor plugs with reverse polarity protection
- 1 pc mains cable - safety plug
- 1 pc user User‘s Manual
9
User‘s Manual

5 Graphic Diagram Fig. 1

AC mains
connection
Housing
Selection key for output voltage
DC
connection
DC plugs

6 Operating

6.1 Using the Power Supply for Notebooks

You can operate and charge a Notebook and its battery by using this function.
10
possible adjustments:
12/14/15/16 V bei 8.5 A (max. 136 Watts) 18 V bei 7.7 A (max. 138.6 Watts)
18.5/19 V bei 7.25 A (max. 137.75 Watts)
19.5/20 V bei 7 A (max. 140 Watts) 22 V bei 6.5 A (max. 143 Watts) 24 V bei 6 A (max. 144 Watts) USB 5 V bei 0.5 A (max. 2.5 Watts)
2. Connect the tting DC adaptor plug to the DC socket of the power supply. Mind the right polarity and size of the DC plug. You will nd detailed Information in the User‘s Manual of your device on the original power supply.
Positive polarity: This polarity is the most
common one.
A wrong polarity can damage your device or there is no function at all.
3. Make sure of not overloading the Netzteil by a too high power consumption of your device. The maximum output power is 146,5 Watts including USB connection.
4. Connect the power supply with its AC mains cable.
5. Connect your notebook with the DC adaptor plug after selecting and plugging the right one to the power supply.
6. Plug the mains cable into a mains socket. The LED indicator ashes on and lights continuously independent from the selected output voltage until you unplug the power supply from mains. You must select any output voltage.
7. Now switch on your notebook.

6.2 Using the USB Function

You can operate and charge an USB device independently from operating or charging a notebook simultaneously..
1. Connect your USB device, like MP3-Player, Mobile Phone or PDA to the USB outlet of the power supply by using a tting USB cable. The maximum output voltage is 2.5 Watts.
5.0 V at 0.5 A (max. 2.5 Watts).
2. Make sure of not overloading the Netzteil by a too high power consumption of your USB
device.
3. Connect the power supply to its AC mains cable.
NOTE:
4. Plug the mains cable into a mains socket. The LED indicator ashes on and lights continuously independent from the selected output voltage until you plug off the power supply from mains.
5. Switch on your USB device.

7 Care, Maintenance, Storage and Transport

ATTENTION! There is a risk of electric shock and short circuit!
• The device is maintenance-free.
• Always disconnect the mains plug from mains at rst!
• Avoid places with high temperatures, humidity, or places which can become wet, also during care, maintenance, storage, and transport.
• Mind the notes on safety also regarding care, maintenance, storage and transport.
• Keep the product away from children!
11
User‘s Manual
• Reposit the original packaging as protection from dust and humidity for transporting.
• Follow the safety symbols on the packing during transport.

8 Troubleshooting

Problem Help
The adjustment of the power supply does
not work.
The charging function of the battery does
not work.
The USB charging function does not work. Read chapter 6.3 and mind proper connec-
other questions Contact your dealer.
Mind assembling in right order in chapter
6.1. Check all cable connections for proper tting.
Mind assembling in right order. Check the charging status of the battery before charging and mind proper connections of all cables. Also read chapter 6.2.
tions of all cables.

9 Warranty and Liability

• The producer grants a 2 years warranty to a new device.
• If any fault or damage is detected on your device, please contact your dealer and provide your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will repair the fault either on site, or send the device to the manufacturer. You make the work of our technicians considerably easier, describing possible faults in detail – only then you can be assured that faults, occurring only rarely, will be found and repaired with certainty! If your dealer cannot be contacted, you can also contact us directly.
• The manufacturer is not liable for damages to persons or property caused by improper installation or operation not described in this guide. This includes, among others, any alteration and modication of the product and its accessories.
• Any use other than described in this user User‘s Manual is not permitted, and causes loss of warranty, loss of guarantee, and non-liability.
• We reserve our right for misprints and changes of the device, packing, or user User‘s Manual.
12
10 Specications
operating voltage 100-240 V AC / 50-50 Hz
output voltage ADAPTOR 12.0-24.0 V DC
USB 5.0 V DC
supported output voltages 12/14/15/16/18/18,5/19/19,5/20/22/24 V DC
Color black
mains plug safety plug
max. output current 9.0 A (8.5 A+0.5 A)
max. output power 144+2.5 W
dimensions 188 x 64 x 42 mm
weight 700 g (without power cord & plugs)
cable length AC/DC 1200/1500 mm
Plug Dimension (mm) Supported Models
D 6.30 x 3.00 x 14.00 Toshiba
E 6.50 x 1.40 x 12.00 Fujitsu, Panasonic, Sony, Samsung
G 5.00 x 1.00 x 11.50 Samsung
P 5.50 x 2.50 x 12.00 Fujitsu, Acer, Asus, Compaq, Gateway, HP, IBM,
T 4.75 x 1.70 x 10.0 HP Pavilion series
X 5.50 x 1.70 x 12.00 Acer
N 7.90 x 0.90 (pin) x 11.50 IBM, Lenovo
QV2 7.40 x 0.60 (pin) x 12.50 HP
Panasonic, Samsung, Sharp, Toshiba, Hitachi

11 Note on Waste Disposal

According to the European WEEE directive, electrical and electronic equipment must not be disposed with consumers waste. Its components must be recycled or disposed apart from each other. Otherwise contaminative and hazardous substances can pollute our
environment.
You as a consumer are committed by law to dispose electrical and electronic devices to the producer, the dealer, or public collecting points at the end of the devices lifetime for free. Particulars are regulated in national right. The symbol on the product, in the user`s manual, or at the packaging alludes to these terms. With this kind of waste separation, application, and waste disposal of used devices you achieve an important share to environmental protection.
WEEE Directive: 2012/19/EU, WEEE No: 82898622

12 EC Declaration

With the CE sign Goobay® , a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic standards and directives.
13
Revision Date: 2013-06-27 Version 1
Goobay® Pillmannstraße 12
38112 Braunschweig
Germany
Made in China.
Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de
*(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunk­netz.)
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
