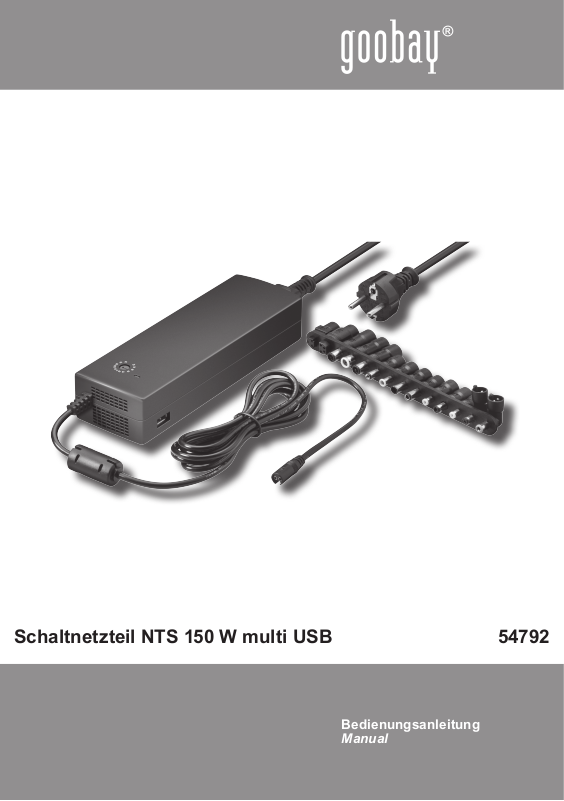

Schaltnetzteil NTS 150 W multi USB 54792

Bedienungsanleitung

Manual

Bedienungsanleitung

Schaltnetzteil NTS 150 W multi USB 54792

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können.

Inhaltsverzeichnis: Seite

1 Beschreibung und Funktion 2 2 Bestimmungsgemäßer Gebrauch 2 3 Sicherheitshinweise 3 4 Lieferumfang 3

5 Grasche Darstellung 4

6 Bedienung 4

6.1 Netzteilnutzung für Notebooks 4

6.2 Nutzung der USB-Funktion 5

7 Pege, Wartung, Lagerung und Transport 6 8 Problembehebung 6 9 Gewährleistung und Haftung 6 10 Technische Daten 7

11 Entsorgungshinweise 7

12 CE-Konformitätserklärung 7

1 Beschreibung und Funktion:

Das NTS 150 W multi USB ist ein universales, umweltfreundliches und sicheres Schaltnetzteil für Notebooks, N@tbooks, LCD-Displays, usw. Es verfügt über 14 verpolungssichere Adapterstecker für viele gängige Modelle und einen separaten 5,0 Volt USB-Ausgang zum Laden oder Betreiben von MP3-Playern, Digitalkameras, Handys, usw. Das Netzteil wird auf die passende Ausgangsspannung eingestellt. Die maximale Ausgangsleistung beträgt 150 Watt. Das Gerät erfüllt die EuP-Richtlinie mit besonderer Energieefzienz, Klasse 5.

Sicherheitsausstattung: - kurzschlusssicher

- Überladungsschutz

- Schutzkontaktstecker

- Verpolschutz

2 Bestimmungsgemäßer Gebrauch:

Ihr Produkt ist nur zum Laden und betreiben der in Kapitel 1 genannten Geräte vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Die Verwendung darf nur in

trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

3 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produktgehäuses sowie die Wartung der Elektronik darf nur durch ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlag- und Kurzschlussgefahr!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Per sonen schädigen können!

• Bitte installieren und Lagern Sie das Produkt und das Zubehör so, dass keine Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und Dämmmaterial.

• Stellen Sie anhand der Bedienungsanleitung Ihres zu betreibenden Gerätes, wie Laptop, Handy, usw. sicher, dass die Anschlüsse und Betriebsspannungen zum Netzteil kompatibel sind und umgekehrt.

• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss sofort vom Netz getrennt und gegen eine unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden, die aufgrund ihrer Ausbildung dazu befugt sind. Ein Selbsteingriff birgt die Gefahr eines Stromschlags und führt zum Erlöschen des Garantieanspruchs.

• Betreiben Sie das Gerät nur am 100-240 V AC / 50-60 Hz Wechselstromnetz.

• Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.

• Setzen Sie das Gerät keiner starken Hitze oder Feuchtigkeit aus, bzw. Stellen, die mit Wasser in Berührung kommen können.

• Legen und stellen Sie keine Gegenstände auf das Gerät.

• Für den Einsatz in Industriebetrieben sind die entsprechenden gesetzlichen Bestim- mungen zur Unfallverhütung einzuhalten.

• Setzen Sie das Gerät und dessen Zubehör keinen hohen mechanischen Belastungen

aus.

• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“

• Verwenden Sie keine beschädigten Teile.

• Das Gerät darf nur in trockenen Innenräumen installiert und betrieben werden.

• Das Gerät erwärmt sich während des Betriebes.

• Schließen Sie den DC-Anschluss nicht kurz.

• Überlasten Sie das NTS 150 W multi USB nicht. Die maximale Leistung beträgt 146,5 W.

• Der Netzanschluss muss geerdet sein.

4 Lieferumfang:

- 1 x Schaltnetzteil

-14 x DC-Adapterstecker

- 1 x Schutzkontakt Netzstecker

- 1 x Bedienungsanleitung

Bedienungsanleitung

5 Grasche Darstellung: Abb. 1

AC Netz-

anschluss

Netzteil-

gehäuse

Wahlschalter für die

Ausgangs-

spannung

DC An schluss

DC Adapter-

stecker

6 Bedienung:

6.1 Netzteilnutzung für Notebooks:

Ihr Notebook kann über diese Funktion betrieben und der interne Notebookakku geladen

werden.

1. Stellen Sie die benötigte Ausgangsspannung am NTS 150 W multi USB ein. Diese steht entweder auf Ihrem Gerät, in dessen Bedienungsanleitung oder auf dem originalen Netzteil. Der Pfeil zeigt auf die gewählte Ausgangsspannung wie in Bild 1.

Einstellmöglichkeiten:

12/14/15/16 V bei 8,5 A (max. 136 Watt) 18 V bei 7,7 A (max. 138,6 Watt) 18,5/19 V bei 7,25 A (max. 137,75 Watt) 19,5/20 V bei 7 A (max. 140 Watt) 22 V bei 6,5 A (max. 143 Watt) 24 V bei 6 A (max. 144 Watt) USB 5,0 V bei 0,5 A (max. 2,5 Watt)

2. Verbinden Sie den zu Ihrem Gerät passenden DC-Adapterstecker mit der DC-Buchse des NTS 150 W multi USB. Achten Sie auf richtige Polung und Passform des Steckers. Angaben zur Polung nden Sie in der Bedienungsanleitung Ihres Gerätes oder auf dem originalen Netzteil.

positive Polung:

Diese Polung ist die am häugsten verwendete Polung.

völlig.

3. Stellen Sie sicher, dass die Gesamtbelastung, also die Leistung Ihres Verbrauchers die maximale Ausgangsleistung des NTS 150 W multi USB nicht übersteigt. Diese beträgt 146,5 Watt inklusive USB-Anschluss.

4. Verbinden Sie das NTS 150 W multi USB mit dessen AC-Netzkabel.

5. Schließen Sie Ihr Notebook am zuvor ausgewählten und angeschlossenen DC-Adap-

terstecker an.

6. Stecken Sie das Netzkabel in eine Netzsteckdose. Die Kontroll-LED leuchtet nun konstant unabhängig der gewählten Ausgangsspannung bis das Netzteil wieder vom Netz getrennt wird. Es muss eine Ausgangsspannung eingestellt sein.

7. Schalten Sie nun Ihr Notebook ein.

6.2 Nutzung der USB-Funktion:

Über die USB-Funktion können Sie Ihr USB-Gerät laden und betreiben, unabhängig davon, ob Sie parallel Ihr Notebook laden oder betreiben.

1. Verbinden Sie Ihr USB-Gerät, wie MP3-PLayer, Handy oder PDA über ein passendes

USB-kabel mit dem USB-Ausgang des NTS 150 W multi USB. Die maximale Aus- gangsleistung beträgt 2,5 Watt.

5,0 V bei 0,5 A (max. 2,5 Watt).

2. Stellen Sie sicher, dass die Gesamtbelastung, also die Leistung Ihres Verbrauchers die maximale Ausgangsleistung des NTS 150 W multi USB nicht übersteigt.

HINWEIS: Eine falsche Polung kann Ihr Gerät massiv beschädigen oder eine Funktion fehlt

3. Verbinden Sie das NTS 150 W multi USB mit dessen AC-Netzkabel.

4. Stecken Sie das Netzkabel in eine Netzsteckdose. Die Kontroll-LED leuchtet nun konstant unabhängig der gewählten Ausgangsspannung bis das Netzteil wieder vom

Netz getrennt wird.

5. Schalten Sie nun Ihr USB-Gerät ein.

Bedienungsanleitung

7 Pege, Wartung, Lagerung und Transport:

ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr!

• Das Gerät ist wartungsfrei.

• Ziehen Sie immer zuerst den Netzstecker!

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Verwenden Sie keine Reinigungsmittel und lassen Sie

keine Feuchtigkeit ins Geräteinnere kommen. Achten Sie hierbei unbedingt auf die

stromführenden Leitungen Ihres Gerätes!

• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pege, Wartung, Lagerung und Transport.

• Beachten Sie die Sicherheitshinweise bzgl. Pege, Wartung, Lagerung und Transport.

• Das Produkt muss außerhalb des Einussbereiches von Kindern aufbewahrt werden.

• Heben Sie die Originalverpackung als Staub- und Feuchtigkeitsschutz und für den Transport auf. Achten Sie auf die Sicherheitszeichen auf der Verpackung.

8 Problembehebung:

Problem Hilfe

Das Netzteil funktioniert nicht. Achten Sie die richtige Ausgangsspannung

Die Ladefunktion arbeitet nicht. Achten Sie die richtige Ausgangsspannung

Die USB-Funktion ist gestört. Lesen Sie kapitel 6.2 und achten Sie auf

andere Fragen Wenden Sie sich an Ihren Händler.

und Polung des DC-Adaptersteckers. Achten Sie auf schlüssige Kabelverbindungen.

schlüssige Kabelverbindungen.

9 Gewährleistung und Haftung:

• Der Hersteller gewährt 2 Jahre Garantie.

• Da der Hersteller keinen Einuss auf örtliche Gegebenheiten und die Installation des Produktes hat, deckt die Garantie nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind, entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und seines Zubehörs.

• Ein anderer als in dieser Bedienungsanleitung beschriebener Einsatz ist unzulässig und

führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler behält sich der Hersteller vor.

• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun gen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige Ankündigung zu vollziehen.

10 Technische Daten:

Betriebsspannung 100-240 V AC / 50-60 Hz

Ausgangsspannung Netzteil 12,0-24,0 V DC USB 5,0 V DC

unterstützte Ausgangsspannungen 12/14/15/16/18/18,5/19/19,5/20/22/24 V DC

DC Adaptersteckergrößen A,P,C,D,E,F,G,H,K,L,N,Q,R,T

Netzstecker Schutzkontakt

max. Ausgangsstrom 9,0 A (8,5+0,5 A)

max. Ausgangsleistung 144+2,5 W

Maße 188 x 64 x 42 mm Gewicht 700 g (ohne Netzkabel und Stecker)

Kabellängen AC/DC 1200/1500 mm

11 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach dem ElektroG verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an

die Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

12 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG, 2005/32/EG und 2006/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH,

dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.wentronic.com angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

Manual

Switching Mode Adaptor NTS 150 W multi USB 54792

ATTENTION! Please read the user manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this guide to have it available, when there are uncertainties, or the product will be passed on.

Content: Page:

1 Description and Function 8

2 Intended Use 8

3 Notes on Safety 9

4 Parts Package 9

5 Graphic Diagram 10 6 Operating 10

6.1 Using the Power Supply for Notebooks 10

6.2 Using the USB Function 11

7 Care, Maintenance, Storage and Transport 12 8 Troubleshooting 12 9 Warranty and Liability 12 10 Specications 13 11 Notes on Waste Disposal 13 12 CE Declaration 13

1 Description and Function:

The NTS 150 W multi USB is an universal, environmental friendly and safe power supply for Notebooks, N@tbooks, LC Displays, etc. It comes with 14 adaptor plugs for lots of models and a seperated 5.0 Volts USB output for charging or operating MP3-Players, Camcorders, Mobile Phones, etc. The NTS 150 W multi USB is useable worldwide. You can select the prefered output voltage manually. The device is conform to the EuP Directive with special energy efciency, class 5.

Security Features: - short circuit safe

- over charging protection

- safety mains plug

- inverse-polarity protection

2 Intended Use:

Your product is made for charging and operating devices like described in chapter

1. We do not permit using the NTS 150 W multi USB in other ways. Use the product only in dry interior rooms. If not attending to these regulations and notes

on safety, it might causes fatal accidents, injuries and damages to persons and property.

3 Notes on Safety:

ATTENTION! Only skilled electricians may assemble and disassemble the housing of the product. There is a risk of electric shock and short circuit!

• Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and injured when used inappropriately!

• Please install and store the product and its accessories in a way persons cannot be injured, or objects not be damaged for example by dropping or stumbling.

• Please remove or store the packing materials well, because children may cut themsel- ves on them while playing. Furthermore, there is a risk of swallowing and inhalating of incidentals and insulating material.

• Also read the manual of your device, which is to be charged or operated, like Notebook, Mobile Phone, etc. for checking the compatibility and tting of the connectors to the power supply, and the other way round.

• A defective device may not be put into operation, but must be disconnected from mains and protected against further use. Repairing, such as assembling and disassembling the housing is only allowed to skilled professionals. By repairing it yourself you will loose all warranties and there is a risk of electric shock and short circuit.

• Drive the product only with 100-240 V AC / 50-50 Hz a.c. networks.

• Unplug the mains cable when not in use and during thunder storms.

• Avoid places with high humidity, or places which might come into contact with water.

• Do not place things on the device.

• Mind and follow the terms of law and health care for using the device in industry.

• Never expose the product to high mechanical pressure.

• Do not modify or change the product or its accessories! Also mind chapter “warranty and liability“.

• Do not use damaged parts.

• The device may only be installed and used in dry interior rooms.

• The device may growing warm during use.

• Do not short circuit the DC connection.

• Do not overload the NTS 150 W multi USB. The maximum power is 146,5 Watts.

• The mains connection must be earthed.

4 Parts Package:

- 1 pc power supply

-14 pcs DC adaptor plugs with reverse polarity protection

- 1 pc mains cable - safety plug

- 1 pc user manual

Manual

5 Graphic Diagram: Fig. 1

AC mains

connection

Housing

Selection key for output voltage

connection

DC plugs

6 Operating:

6.1 Using the Power Supply for Notebooks:

You can operate and charge a Notebook and its battery by using this function.

1. Select the required output voltage of the NTS 150 W multi USB, needed by your Notebook. You nd it on your device, in its manual or on the original power supply. The arrowhead shows the selected output voltage. (Fig. 1)

possible adjustments:

12/14/15/16 V bei 8.5 A (max. 136 Watts) 18 V bei 7.7 A (max. 138.6 Watts)

18.5/19 V bei 7.25 A (max. 137.75 Watts)

19.5/20 V bei 7 A (max. 140 Watts) 22 V bei 6.5 A (max. 143 Watts) 24 V bei 6 A (max. 144 Watts) USB 5 V bei 0.5 A (max. 2.5 Watts)

2. Connect the tting DC adaptor plug to the DC socket of the NTS 150 W multi USB. Mind the right polarity and size of the DC plug. You will nd detailed Information in the manual of your device on the original power supply.

positive polarity:

A wrong polarity can damage your device or there is no function at all.

NOTE:

This polarity is the most

common one.

3. Make sure of not overloading the NTS 150 W multi USB by a too high power consump tion of your device. The maximum output power is 146,5 Watts including USB

connection.

4. Connect the NTS 150 W multi USB with its AC mains cable.

5. Connect your notebook with the DC adaptor plug after selecting and plugging the right one to the NTS 150 W multi USB.

6. Plug the mains cable into a mains socket. The LED indicator ashes on and lights continuously independent from the selected output voltage until you plug off the power supply from mains. You must select any output voltage.

7. Now switch on your notebook.

6.2 Using the USB Function:

You can operate and charge an USB device independently from operating or charging a notebook simultaneously..

1. Connect your USB device, like MP3-Player, Mobile Phone or PDA to the USB outlet of

the NTS 150 W multi USB by using a tting USB cable. The maximum output voltage is 2.5 Watts.

5.0 V at 0.5 A (max. 2.5 Watts).

2. Make sure of not overloading the NTS 150 W multi USB by a too high power consump tion of your USB device.

3. Connect the NTS 150 W multi USB to its AC mains cable.

4. Plug the mains cable into a mains socket. The LED indicator ashes on and lights continuously independent from the selected output voltage until you plug off the power supply from mains.

5. Switch on your USB device.

Manual

7 Care, Maintenance, Storage and Transport:

ATTENTION! There is a risk of electric shock and short circuit!

• The device is maintenance-free.

• Always disconnect the mains plug from mains at rst!

• Use a dry linen cloth to clean your product, or use a slightly moist cloth for heavy stains. Look out for live cables of your device during cleaning! Do not use any cleaning supplies and avoid liquid entry to the device.

• Avoid places with high temperatures, humidity, or places which can become wet, also during care, maintenance, storage, and transport.

• Mind the notes on safety also regarding care, maintenance, storage and transport.

• Keep the product away from children!

• Reposit the original packaging as protection from dust and humidity for transporting.

• Follow the safety symbols on the packing during transport.

8 Troubleshooting:

Problem Help

The adjustment of the power supply does

not work.

The charging function of the battery does

not work.

The USB charging function does not work. Read chapter 6.3 and mind proper connec-
