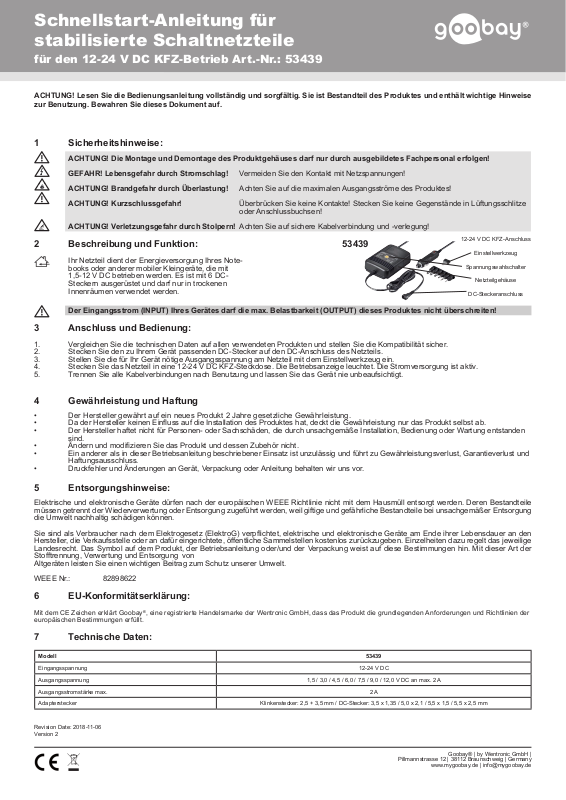

Schnellstart-Anleitung für

2 Beschreibung und Funktion: 53439

stabilisierte Schaltnetzteile

für den 12-24 V DC KFZ-Betrieb Art.-Nr.: 53439

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise
zur Benutzung. Bewahren Sie dieses Dokument auf.

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!

GEFAHR! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen!

ACHTUNG! Brandgefahr durch Überlastung! Achten Sie auf die maximalen Ausgangsströme des Produktes!

ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze

oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch Stolpern! Achten Sie auf sichere Kabelverbindung und -verlegung!

Ihr Netzteil dient der Energieversorgung Ihres Note­ books oder anderer mobiler Kleingeräte, die mit
1,5-12 V DC betrieben werden. Es ist mit 6 DC­ Steckern ausgerüstet und darf nur in trockenen
Innenräumen verwendet werden.

12-24 V DC KFZ-Anschluss

Einstellwerkzeug

Spannungswahlschalter

Netzteilgehäuse

DC-Steckeranschluss

Der Eingangsstrom (INPUT) Ihres Gerätes darf die max. Belastbarkeit (OUTPUT) dieses Produktes nicht überschreiten!

3 Anschluss und Bedienung:

1. Vergleichen Sie die technischen Daten auf allen verwendeten Produkten und stellen Sie die Kompatibilität sicher.

2. Stecken Sie den zu Ihrem Gerät passenden DC-Stecker auf den DC-Anschluss des Netzteils.

3. Stellen Sie die für Ihr Gerät nötige Ausgangsspannung am Netzteil mit dem Einstellwerkzeug ein.

4. Stecken Sie das Netzteil in eine 12-24 V DC KFZ-Steckdose. Die Betriebsanzeige leuchtet. Die Stromversorgung ist aktiv.

5. Trennen Sie alle Kabelverbindungen nach Benutzung und lassen Sie das Gerät nie unbeaufsichtigt.

4 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.

• Da der Hersteller keinen Einfl uss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung entstanden
sind.

• Ändern und modifi zieren Sie das Produkt und dessen Zubehör nicht.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und
Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

5 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile
müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung
die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpfl ichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den

Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der
Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

6 EU-Konformitätserklärung:

Mit dem CE Zeichen erklärt Goobay®, eine registrierte Handelsmarke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der
europäischen Bestimmungen erfüllt.

7 Technische Daten:

Modell 53439

Eingangsspannung 12-24 V DC

Ausgangsspannung 1,5 / 3,0 / 4,5 / 6,0 / 7,5 / 9,0 / 12,0 V DC an max. 2 A

Ausgangsstromstärke max. 2 A

Adapterstecker Klinkenstecker: 2,5 + 3,5 mm / DC-Stecker: 3,5 x 1,35 / 5,0 x 2,1 / 5,5 x 1,5 / 5,5 x 2,5 mm

Revision Date: 2018-11-06
Version 2

Pillmannstrasse 12 | 38112 Braunschweig | Germany

Goobay® | by Wentronic GmbH |

www.mygoobay.de | [e-mail]

Quick Start Guide for
stabilized power supplies

for 12-24 V DC car use Art.-no.: 53439

ATTENTION! Read the instructions carefully and completely. It is part of the product and contains important notes for use. Keep this
document!

1 Safety Instructions:

ATTENTION! Only skilled electricians may assemble and disassemble the housing of the product.

ATTENTION! Risk of electric shock! Avoid contacting mains voltages!

ATTENTION! Risk of burning by overloading! Attend to the maximum output currents of the product!

ATTENTION! Risk of short-circuit! Never bridge contacts! Do not put things into slots or ports!

ATTENTION! Risk of stumbling! Attend to safe cable connections and laying!

2 Description and Function: 53439

This power supply is made for using with notebooks

or other mobile devices, operating with 1.5-12 V DC.
It comes with 6 DC adaptor plugs and must be only used
in dry interior rooms.

The input current (INPUT) of your USB device may not excess the maximum output (OUTPUT) of this product!

12-24 V DC car plug

Adjusting tool

Voltage selecting switch

housing

DC connection

3 Connecting and Operating:

1. Compare the specifi cations of all used products and make sure they work with each other.

2. Connect the fi tting DC plug to the DC connection of the power supply.

3. Adjust the right output voltage, necessary for your device.

4. Plug the power supply into a 12-24 V DC car socket. The operation mode LED shines. Power is supplied.

5. Disconnect all cable connections after use and do not leave the device without attendance.

4 Warranty and Responsibility:

• The producer grants a 2 years warranty to a new device.

• As the manufacturer has no infl uence on installation, warranty only applies to the product itself.

• The manufacturer is not liable for damages to persons or property caused by improper installation, operation or maintenance.

• Do not alter or modify the product or its accessories.

• Any use other than described in this user`s manual is not permitted and causes loss of warranty, loss of guarantee, and non-liability.

• We reserve our right for misprints and changes of the device, packing, or user`s manual.

5 Disposal Instructions:

According to the European WEEE directive, electrical and electronic equipment must not be disposed with consumers waste. Its components must be
recycled or disposed apart from each other. Otherwise contaminative and hazardous substances can pollute our environment.

As a consumer, you are committed by law to dispose electrical and electronic devices to the producer, the dealer, or public collecting points at the end
of the devices lifetime for free. Particulars are regulated in national right. The symbol on the product, in the user`s manual, or at the packaging alludes
to these terms. With this kind of waste separation, application, and waste disposal of used devices you achieve an important share to environmental
protection.

WEEE No: 82898622

6 EU Declaration of conformity:

With the CE sign, Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic European standards and directives.

7 Specifi cations:

Model 53439

Input voltage 12-24 V DC

Output voltage 1.5 / 3.0 / 4.5 / 6.0 / 7.5 / 9.0 / 12.0 V DC at max. 2 A

Output current max. 2 A

Adaptor plugs stereo plugs: 2.5 + 3.5 mm / DC plugs: 3.5 x 1.35 / 5.0 x 2.1 / 5.5 x 1.5 / 5.5 x 2.5 mm

Revision Date: 2018-11-06
Version 2
