Goobay 44561 User manual [ml]

Betriebsanleitung

LED-Taschenlampe Zoom 120

44561

Technische Daten

Artikelnummer 44561

Leuchtmittel LED

Anzahl (Stk.) 1

Leistung (W)
Entspricht Glühlampe (W)

Lichtfarbe
Nennlichtstrom (lm)
Farbtemperatur (K)

Energieefzienzklasse A

Leuchtweite (m) 15

Nennlebensdauer (h) 50000

Anzahl Schaltzyklen 100000

Leuchtmodi 100 % Licht | 50 % Licht |

Fokus stufenlos einstellbar

Dimmbar

Schutzart IPX4

Betriebstemperaturbereich (°C) -10 ~ +50

Gehäusematerial Aluminium

Gehäusefarbe schwarz

Maße ( Ø x L) [mm] 21 x 144

Gewicht (g) 54

Batterien (nicht im Lieferumfang enthalten)

Typ LR 6, Mignon, AA, 1.5 V

Anzahl (Stk.) 2

Leuchtdauer (h) 3-6

3

13

kalt-weiß

120

5500-6500

Stroboskop-Funktion



1 Sicherheitshinweise

1.1 Allge m ei n

• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.

• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk­ tes verfügbar sein.

• Modizieren Sie Produkt und Zubehör nicht.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch die Begleitdokumentation behebba­ ren Problemen, an den Händler oder Hersteller.

Zielgruppeninformationen

Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.

• Blicken Sie niemals direkt in die Lichtquelle.

• Richten Sie niemals den Lichtstrahl in die Augen anderer Personen, von

Tieren oder auf reektierende Oberächen.

Die Augen können dadurch geschädigt werden!

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und
direkte Sonneneinstrahlung, Mikrowellen, sowie Vibrationen und mecha­ nischen Druck.

1.2 Batteriegefahren

• Vermischen Sie niemals verbrauchte mit neuen Batterien.

• Verwenden Sie nur Batterien vom selben Typ.

• Vermisch en Sie kei ne Alkal in-, Zi nk-Koh le- od er Nic kel- Cadmiu m- Batte rien.

• Entfernen Sie ausgelaufene, deformierte oder korrodierte Zellen aus dem
Produkt und entsorgen Sie diese mittels geeigneter Schutzvorrichtungen.

• Werfen Sie niemals Batterien ins Feuer.

2 Beschreibung und Funktion

2.1 Pr odu kt

Batteriebetriebene LED-Taschenlampe, ideal für Freizeit, Sport, Camping,
Angeln, Jagd und Pannenhilfe.

• 3 Leuchtmodi: 100% Licht, 50% Licht und stroboskopisch

• Schiebemechanismus zur stufenlosen Einstellung des Lichtkegels

• korrosionsbeständig und mit praktischem Clip

2.2 Lieferumfang

LED-Taschenlampe Zoom 120, Betriebsanleitung

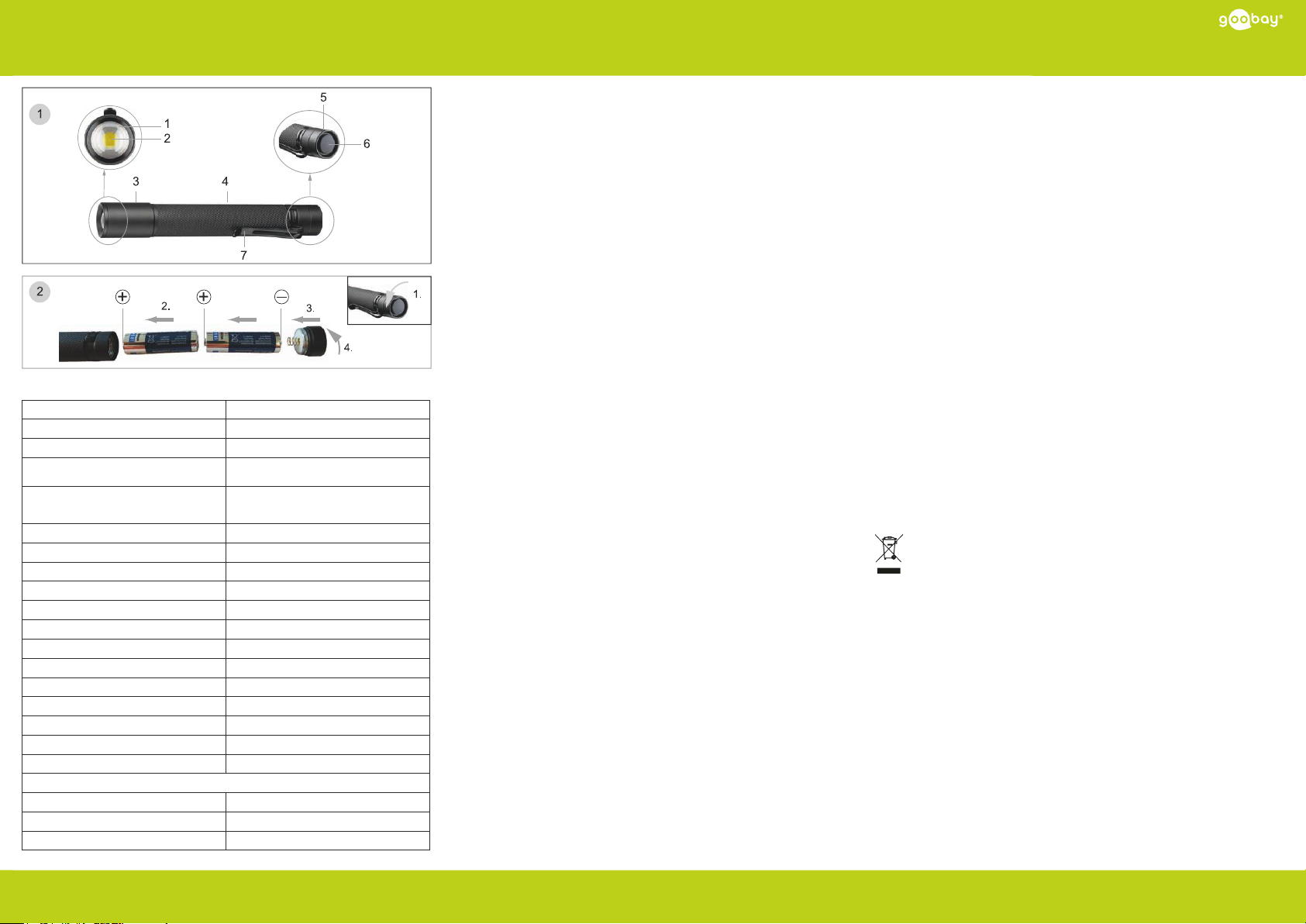

2.3 Bedienelemente und Produktteile

1 Linse 2 LED
3 Lampenkopf 4 Griff
5 Batteriefachdeckel 6 Multifunktionsschalter
7 Clip

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in Kapitel „Beschreibung und Funktion“ bzw. in
den „Sicherheitshinweisen“ beschrieben, ist nicht zugelassen.
Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicher­ heitshinweise kann zu schweren Unfällen und Schäden an Personen und
Sachen führen.

5 Bedienung

5.1 Einschalten

• Drücken Sie den Multifunktionsschalter (6) 1x kräftig.

Die LED -Taschenlampe ist eingeschaltet und hat eine Lichtstärke von 100%.

5.2 Einstellen der Leuchtmodi (100%, 50%, Stroboskop-Funk­ tion)

1. Drücken Sie den Multifunktionsschalter 1x leicht.

Die LED -Taschenlampe wechselt in den abgedunkelten M odus mit 50% Licht­ stärke.

2. Drücken Sie den Multifunktionsschalter erneut 1x leicht.

Die LED -Taschenlampe wechselt in den stroboskopischen Modus und blinkt
in schneller Abfolge auf.
Bei erneutem leichten Drücken des Multifunk tionsschalters wird wieder der
Anfangsmodus mit 100% eingestellt.

5.3 Fokus einstellen

• Stellen Sie den Fokus durch Schieben bzw. Ziehen des Lampenkopfes (3)
stufenlos ein.
Nach vorn schieben: schmaler Lichtkegel und lange Lichtreichweite

Nach hinten ziehen: breiter Lichtkegel

5.4 Ausschalten

• Drücken Sie den Multifunktionsschalter 1x kräftig.

Die LED -Taschenlampe ist ausgeschaltet.

6  Wartung,Pege,LagerungundTransport

Die Produkte sind wartungsfrei.

• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

• Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden.
Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser an-

gefeuchtet werden.

• Keine Reinigungsmittel und Chemikalien verwenden.

• Kühl und trocken lagern.

• Entnehmen Sie die Batterien bei längerem Nichtgebrauch.

• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung lagern.

• Originalverpackung für den Transport aufheben und verwenden.

7 Entsorgungshinweise

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Be-
standteile müssen getrennt der Wiederverwertung oder Entsorgung zu­ geführt werden, weil giftige und gefährliche Bestandteile bei unsachge­ mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)

verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebens-

dauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten
dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmun­ gen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt. WEEE Nr.: 82898622

IPX4 Dieses Produkt ist geschützt gegen Spritzwasser.

4 Batterien einlegen

ACHTUNG! Sachschaden durch falsche Spannungsversorgung

• Verwenden Sie nur die in Kapitel „Technische Daten“ angegebenen

Batterien oder solche eines gleichwertigen Typs.

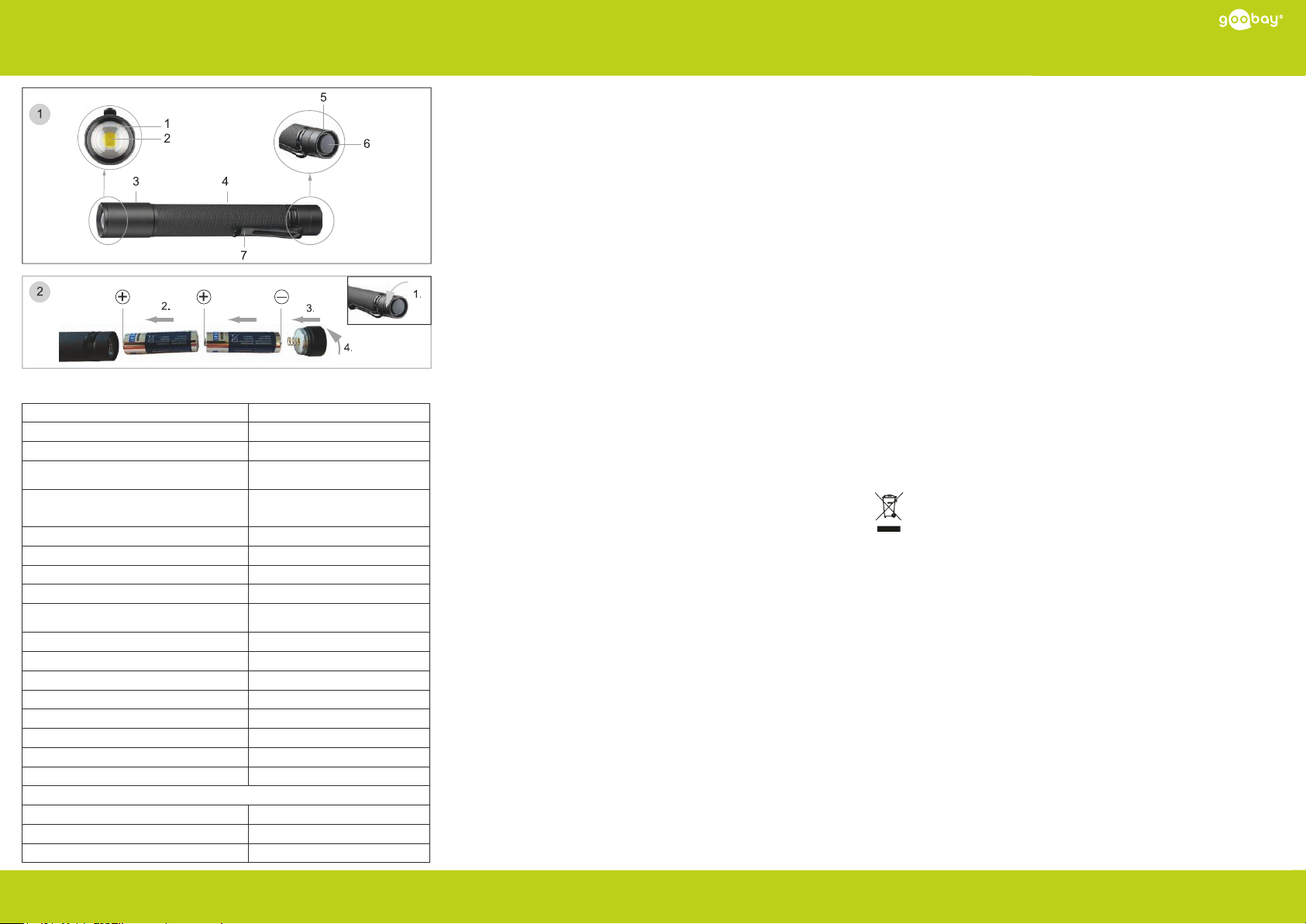

1. Schrauben Sie den Batteriefachdeckel (5) gegen den Uhrzeigersinn ab
Siehe Abb. 2, 1.

2. Legen Sie 2 Batterien unter Berücksichtigung der richtigen Polarität in
das Batteriefach ein, Abb. 2, 2.

3. Schrauben Sie den Batteriefachdeckel im Uhrzeigersinn wieder fest zu.
Siehe Abb. 2, 3. und 4.
Die LED-Taschenlampe ist nun betriebsbereit.

Elektrische und elektronische Geräte dürfen nach der europäischen

REV2018-10-18
V1.0

Änderungen vorbehalten.

- 1 -

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

®

User manual

LED ashlight Zoom 120

44561

Specications

Article number 44561

Light source LED

Quantity (pcs.) 1

Power (W)
Equivalent to bulb (W)

Light colour

Rated Luminous ux (lm)

Colour temperature (K)

Energy efciency class A

Luminous range (m) 15

Nominal life time (h) 50000

Number of switching cycles 100000

Luminous modes 100 % light | 50 % light | Strobe function

Focus continuously variable

Dimmable

Protection level IPX4

Operation temperature range (°C) -10 ~ +50

Housing material aluminium

Housing colour black

Dimensions ( Ø x L) [mm] 21 x 144

Weight (g) 54

Batteries (not included in delivery)

Type LR 6, Mignon, AA, 1.5 V

Quantity (pcs.) 2

Lighting duration (h) 3-6

3

13

cool white

120

5500-6500



1 Safety Instructions

1.1 Gen er a l

• Read the user manual completely and carefully before use.

The user manual is part of the product and contains important information for
correct use.

• Keep this user manual.

The user manual must be available for uncertainties and passing the product.

• Do not modify product and accessories.

• Do not short connectors and circuits.

• Use product, product parts and accessories only in perfect condition.

• In case of questions, defects, mechanical damage, trouble and other
problems, non-recoverable by the documentation, contact your dealer or
producer.

Target group information

Not meant for children. The produc t is not a toy!

• Secure packaging, small parts and insulation against accidental use.

• Avoid stresses such as heat and cold, moisture and direct sunlight,

vibration and mechanical pressure.

• Never look directly into the light source.

• Do not aim the beam of the light into the eyes of other persons, animals or

reective surfaces.

The eyes can be damaged!

1.2 Battery hazards

• Do not mix old and new batteries.

• Only use batteries of the same or equivalent type as recom mended.

• Do not mix alkaline, carbon zinc or nickel cadmium batteries.

• Remove leaked, deformed or corroded batteries from the product and

dispose them by appropriate protectives.

• Do not throw into re.

2 Description and Function

2.1 Product

Battery powered LED ashlight, ideal for work, leisure, sports, camping,
shing, hunting and roadside assistance

• 3 light modes: 100% light, 50% light and strobe

• lamp head with slide mechanism for continuously adjusting the light beam

• corrosion-resistant and with practical clip

2.2 Scope of delivery

LED ashlight Zoom 120, user manual

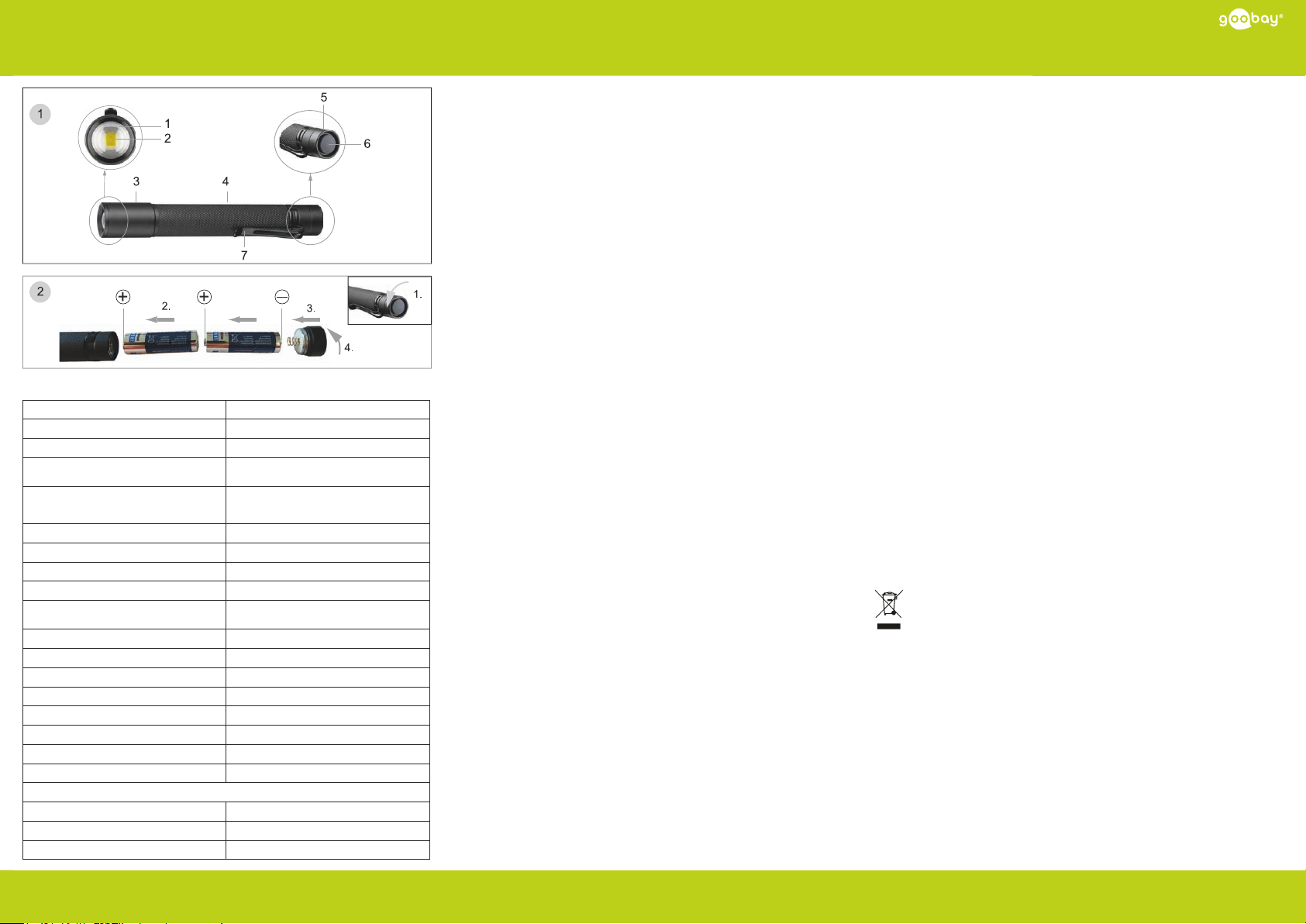

2.3 Operating elements and product parts

1 Lens 2 LED
3 Lamp head 4 Grip
5 Battery compartment lid 6 Multifunction button
7 Clip

3 Intended Use

We do not permit using the device in other ways like described in

chapter „Description and Function“ or „Safety Instructions“. Not atten­ ding to these regulations and safety instructions might cause fatal
accidents, injuries and damages to persons and property.

IPX4 This product is protected against splashing water.

4 Inserting the batteries

NOTICE! Material damage due to incorrect power supply

• Only use batteries of the same type listed in „Specications“.

1. Unscrew the battery compartment lid (5) counterclockwise. See Fig. 2, 1.

2. Insert 2 batteries into the battery compartment, taking into account the

correct polarity. Fig. 2, 2.

3. Screw the battery cover back in clockwise direction. See Fig. 2, 3. and 4.
The LED ashlight is now ready for operation.

5 Operating

5.1 Switching on

• Press the multi-function button (6) 1x power ful.

The LED ashlight is switched on and has a light intensity of 100% .

5.2 Setting the light modes (100%, 50%, strobe function )

1. Press the multi-function button 1x gently.

The LED ashlight switches to darkened mode with 5 0% light intensity.

2. Press the multifunction switch again 1x gently.

The LED ashlight changes to the strobe signal mode and ashes in fast

sequence.

Pressing the multifunction switch gently again resets the initial mode to 100%.

5.3 Setting the focus

• Adjust the focus by sliding or pulling the lamphead (3) continuously.
Push for ward: narrow beam and long light range

Pull back: wide beam of light

5.4 Switching off

• Press the multifunction switch 1x powerful.

The LED ashlight is switched off.

6 Maintenance, Care, Storage and Transport

The products are maintenance-free.

• Only use a dry and soft cloth for cleaning.

• Be careful to avoid scratches.
Use a slightly moist and soft cloth for heavy stains.

• Do not use detergents or chemicals.

• Store cool and dry.

• Remove batteries / rechargeable batteries when not in use.

• Store the product out the reach of children and in a dry and dust-protec­ ted ambience when not in use.

• Keep and use the original packaging for transport.

7 Disposal Instructions

According to the European WEEE directive, electrical and electronic

equipment must not be disposed with consumers waste. Its components

must be recycled or disposed apart from each other. Otherwise contami-

native and hazardous substances can damage the health and pollute the
environment.
As a consumer, you are committed by law to dispose electrical and elect­ ronic devices to the producer, the dealer, or public collecting points at the
end of the devices lifetime for free. Particulars are regulated in national
right. The symbol on the product, in the user manual, or at the packaging
alludes to these terms. With this kind of waste separation, application,
and waste disposal of used devices you achieve an important share to
environmental protection.

WEEE No: 82898622

REV2018-10-18
V1.0

Subject to change without notice.

- 2 -

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

®
