Goobay 44559, 44560 User manual [ml]

Betriebsanleitung

LED-Taschenlampe

44559, 44560

Technische Daten

Artikelnummer 44559 44560

Leuchtmittel Cree XHP50.2

Anzahl LEDs (Stk.) 1 1

Leistung (W)
Entspricht Glühlampe (W)

Lichtfarbe
Nennlichtstrom (lm)
Farbtemperatur (K)

Energieefzienzklasse A A

Leuchtweite (m) 300 150

Nennlebensdauer (h) 50000

Leuchtmodi 100 % Licht | 20 % Licht | SOS

Fokus stufenlos einstellbar

Dimmbar

Schutzart IPX7 IPX4

Betriebstemperaturbereich (°C) -20 ~ +60

Gehäusematerial Aluminium

Gehäusefarbe schwarz

Maße ( Ø x L) [mm] 45 x 171 34 x 126

Gewicht (g) 255 119

Batterien (nicht im Lieferumfang enthalten)

Typ LR 6, Mignon, AA,

REV2018-10-05
V1.0

Änderungen vorbehalten.

Hochleistungs-LED

20

109

kalt-weiß

1500

6000-8000

 

1.5 V

Cree XPG2

Hochleistungs-LED

kalt-weiß

6000-8000

LR 03, Micro, AAA,

1.5 V

30

300

Anzahl (Stk.) 6 3

Leuchtdauer (h) 3-7 3-7

1 Sicherheitshinweise

1.1 Allge m ei n

• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.

• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk­ tes verfügbar sein.

• Modizieren Sie Produkt und Zubehör nicht.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch die Begleitdokumentation behebba­ ren Problemen, an den Händler oder Hersteller.

Zielgruppeninformationen

Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab-
sichtigte Benutzung.

• Blicken Sie niemals direkt in die Lichtquelle.

• Richten Sie niemals den Lichtstrahl in die Augen anderer Personen, von

Tieren oder auf reektierende Oberächen.

Die Augen können dadurch geschädigt werden!

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und
direkte Sonneneinstrahlung, Mikrowellen, sowie Vibrationen und mecha­ nischen Druck.

1.2 Batteriegefahren

• Vermischen Sie niemals verbrauchte mit neuen Batterien.

• Verwenden Sie nur Batterien vom selben Typ.

• Ver mischen S ie keine Al kalin-, Zi nk-Kohle - oder Ni ckel- Cadmium -Bat terien.

• Entfernen Sie ausgelaufene, deformierte oder korrodierte Zellen aus dem
Produkt und entsorgen Sie diese mittels geeigneter Schutzvorrichtungen.

• Werfen Sie niemals Batterien ins Feuer.

5

2 Beschreibung und Funktion

2.1 Pr odu kt

Batteriebetriebene LED-Taschenlampe, ideal für Freizeit, Sport, Camping,
Angeln, Jagd und Pannenhilfe.

• 3 Leuchtmodi: 100% Licht, 20% Licht und SOS

• Leuchtenkopf mit Fokusring zur stufenlosen Einstellung des Lichtkegels

2.2 Lieferumfang

LED-Taschenlampe, Handschlaufe, Betriebsanleitung

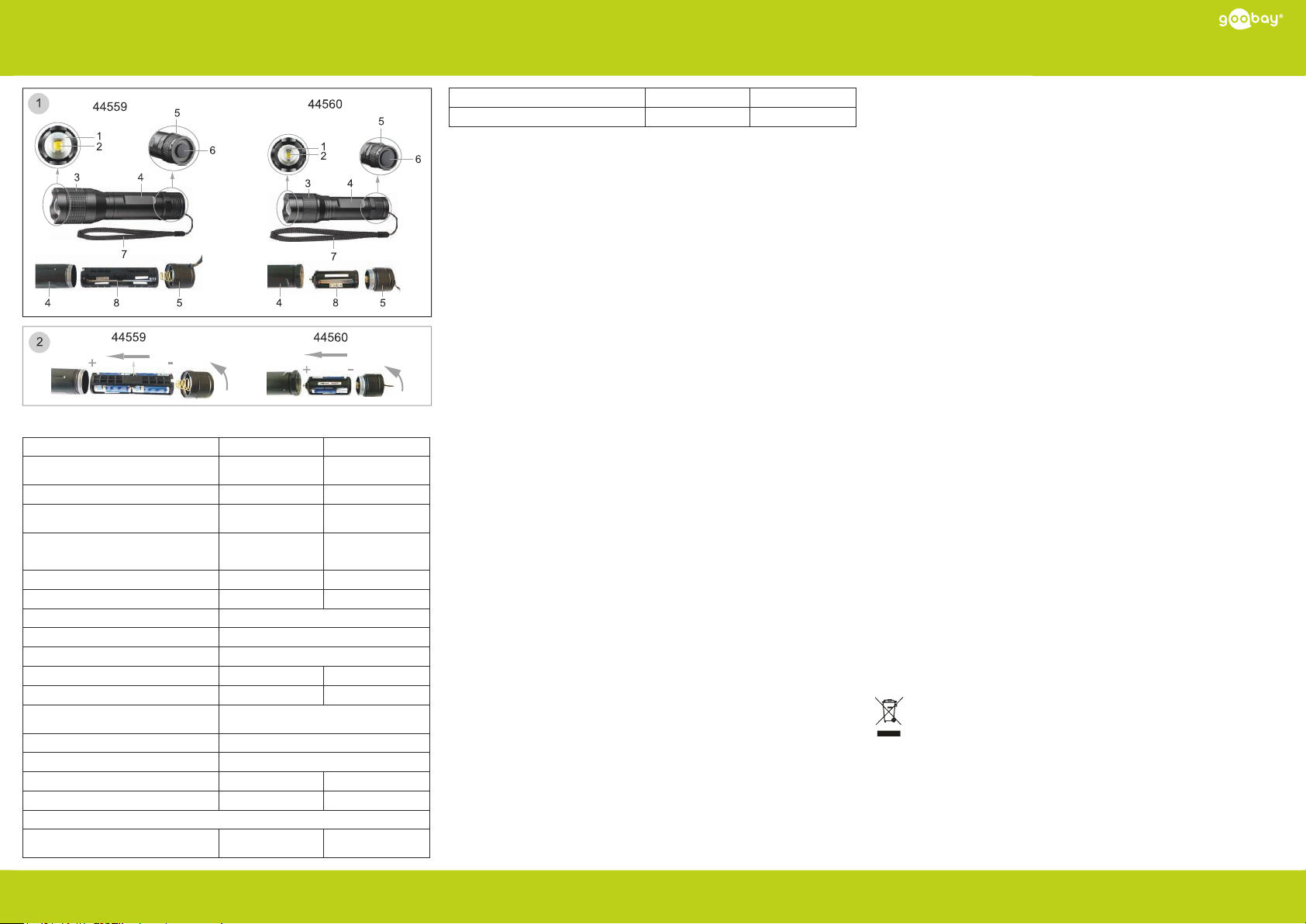

2.3 Bedienelemente und Produktteile

1 Linse 2 LED
3 Fokusring 4 Griff
5 Batteriefachdeckel 6 Multifunktionsschalter
7 Handschlaufe 8 Batteriemagazin

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in Kapitel „Beschreibung und Funktion“ bzw. in
den „Sicherheitshinweisen“ beschrieben, ist nicht zugelassen.
Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicher­ heitshinweise kann zu schweren Unfällen und Schäden an Personen und
Sachen führen.

IPX4 Modell 44560: Dieses Produkt ist geschützt gegen Spritzwasser.
IPX7 Modell 44559: Dieses Produkt ist geschützt gegen zeitweiliges Unter-

tauchen in Wasser.

2. Entnehmen Sie das Batteriemagazin (8) aus dem Griff (4) der LED­ Taschenlampe.

3. Legen Sie je nach Modell den benötigten Typ und die benötigte Anzahl
der Batterien unter Berücksichtigung der richtigen Polarität in das Batte­ riemagazin ein.

4. Schieben Sie das aufgefüllte Batteriemagazin wieder in der auf dem
Magazin vorgegebenen Pfeilrichtung in den Griff. Siehe Abb. 2.

5. Schrauben Sie den Batteriefachdeckel wieder im Uhrzeigersinn zu.
Siehe Abb. 2.
Die LED-Taschenlampe ist nun betriebsbereit.

5 Bedienung

5.1 Einschalten

• Drücken Sie den Multifunktionsschalter (6) 1x kräftig.

Die LED -Taschenlampe ist eingeschaltet und hat eine Lichtstärke von 100%.

5.2 Einstellen der Leuchtmodi (100%, 20%, SOS)

1. Drücken Sie den Multifunktionsschalter 1x leicht.

Die LED -Taschenlampe wechselt in den abgedunkelten M odus mit 20% Licht­ stärke.

2. Drücken Sie den Multifunktionsschalter erneut 1x leicht.

Die LED -Taschenlampe wechselt in den SOS-Notsignal-Modus und blinkt in
folgender, sich wiederholdender Abfolge: 3x kurz - 3x lang - 3x kurz.
Bei erneutem leichten Drücken des Multifunk tionsschalters wird wieder der
Anfangsmodus mit 100% eingestellt.

5.3 Fokus einstellen

• Stellen Sie den Fokus durch Drehen des Fokusrings stufenlos ein.
Modell 44559: Der Fokusring bewegt sich zwischen zwei Rastpunkten.

Modell 44560: Der Fokusring ist endlos drehbar.

5.4 Ausschalten

• Drücken Sie den Multifunktionsschalter 1x kräftig.

Die LED -Taschenlampe ist ausgeschaltet.

6  Wartung,Pege,LagerungundTransport

Die Produkte sind wartungsfrei.

• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

• Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden
Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser an-

gefeuchtet werden.

• Keine Reinigungsmittel und Chemikalien verwenden.

• Kühl und trocken lagern.

• Entnehmen Sie die Batterien bei längerem Nichtgebrauch.

• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung lagern.

• Originalverpackung für den Transport aufheben und verwenden.

7 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Be-
standteile müssen getrennt der Wiederverwertung oder Entsorgung zu­ geführt werden, weil giftige und gefährliche Bestandteile bei unsachge­ mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)

verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebens-

dauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten
dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung und/oder der Verpackung weist auf diese Bestimmun­ gen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt. WEEE Nr.: 82898622

4 Batterien einlegen

ACHTUNG! Sachschaden durch falsche Spannungsversorgung

• Verwenden Sie nur die in Kapitel „Technische Daten“ angegebenen

Batterien oder solche eines gleichwertigen Typs.

1. Schrauben Sie den Batteriefachdeckel (5) gegen den Uhrzeigersinn ab.

®

Goobay

- 1 -

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

User manual

LED ashlight

44559, 44560

Specications

Article number 44559 44560

Light source Cree XHP50.2

Numbers of LEDs (pcs.) 1 1

Power (W)
Equivalent to bulb (W)

Light colour

Rated Luminous ux (lm)

Colour temperature (K)

Energy efciency class A A

Luminous range (m) 300 150

Nominal life time (h) 50000

Luminous modes 100 % light | 20 % light | SOS

Focus continuously variable

Dimmable

Protection level IPX7 IPX4

Operation temperature range (°C) -20 ~ +60

Housing material aluminium

Housing colour black

Dimensions ( Ø x L) [mm] 45 x 171 34 x 126

Weight (g) 255 119

Batteries (not included in delivery)

Type LR 6, Mignon, AA,

high-performance

LED

20

109

cool white

1500

6000-8000

 

1.5 V

Cree XPG2

high-performance

LED

cool white

6000-8000

LR 03, Micro, AAA,

1.5 V

30

300

Quantity (pcs.) 6 3

Lighting duration (h) 3-7 3-7

5. Screw the battery cover back in clockwise direction. See Fig. 2.
The LED ashlight is now ready for operation.

5 Operating

5.1 Switching on

1 Safety Instructions

1.1 Gen er a l

• Read the user manual completely and carefully before use.

The user manual is part of the product and contains important information for
correct use.

• Keep this user manual.

The user manual must be available for uncertainties and passing the product.

• Do not modify product and accessories.

• Do not short connectors and circuits.

• Use product, product parts and accessories only in perfect condition.

• In case of questions, defects, mechanical damage, trouble and other
problems, non-recoverable by the documentation, contact your dealer or
producer.

Target group information

Not meant for children. The produc t is not a toy!

• Secure packaging, small parts and insulation against accidental use.

• Avoid stresses such as heat and cold, moisture and direct sunlight,

vibration and mechanical pressure.

• Never look directly into the light source.

• Do not aim the beam of the light into the eyes of other persons, animals or

reective surfaces.

The eyes can be damaged!

1.2 Battery hazards

• Do not mix old and new batteries.

• Only use batteries of the same or equivalent type as recom mended.

• Do not mix alkaline, carbon zinc or nickel cadmium batteries.

• Remove leaked, deformed or corroded batteries from the product and

dispose them by appropriate protectives.

• Do not throw into re.

2 Description and Function

2.1 Product

Battery powered LED ashlight, ideal for work, leisure, sports, camping,

5

shing, hunting and roadside assistance

• 3 light modes: 100% light, 20% light and SOS

• lamp head with focus ring for continuously adjusting the light beam

2.2 Scope of delivery

LED ashlight, wrist strap, user manual

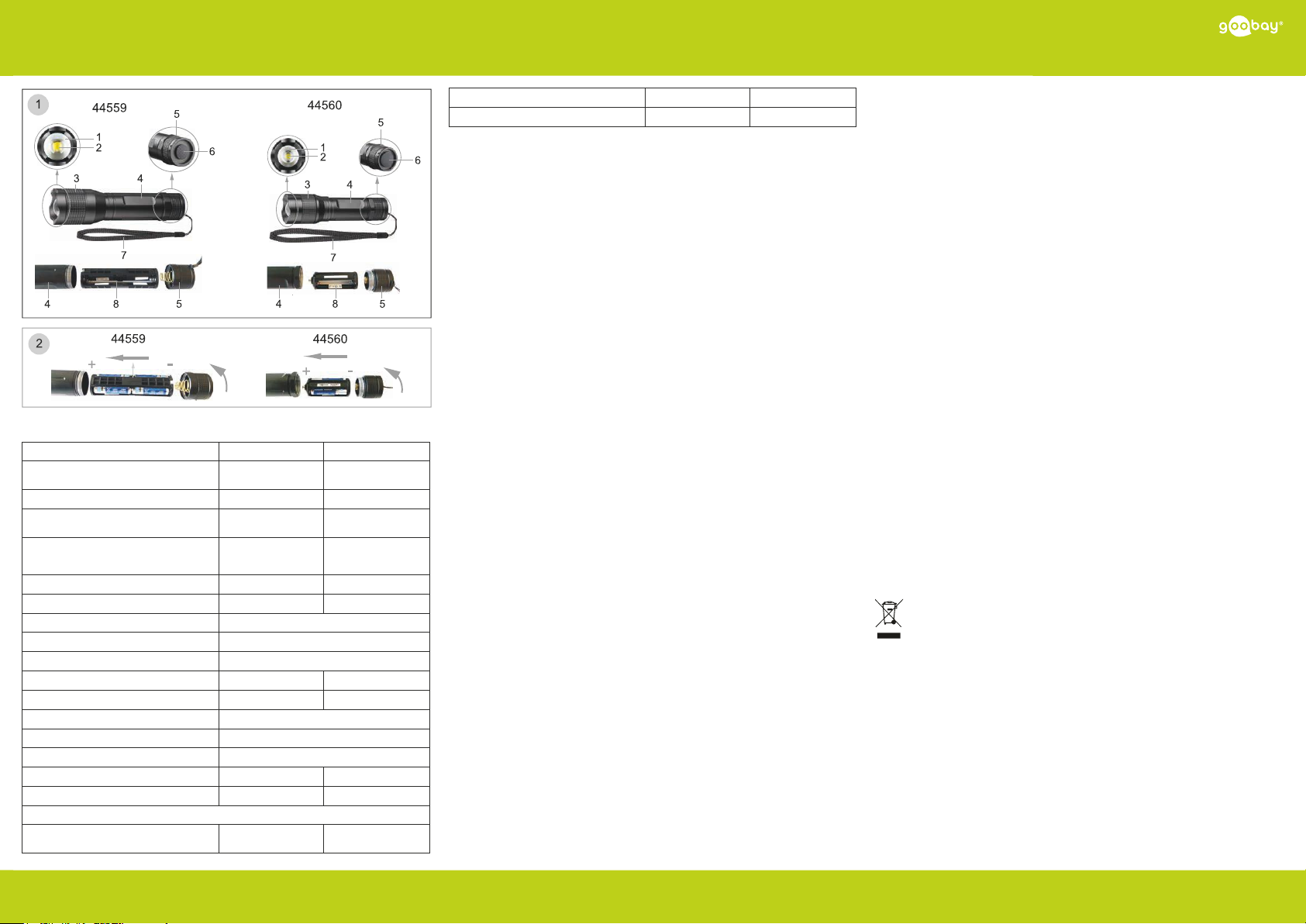

2.3 Operating elements and product parts

1 Lens 2 LED
3 Focus ring 4 Grip
5 Battery compartment lid 6 Multifunction button
7 Wrist strap 8 Battery magazin

• Press the multi-function button (6) 1x power ful.

The LED ashlight is switched on and has a light intensity of 100% .

5.2 Setting the light modes (100%, 20%, SOS )

1. Press the multi-function button 1x gently.

The LED ashlight switches to darkened mode with 20% light intensity.

2. Press the multifunction switch again 1x gently.

The LED ashlight changes to the SOS emergency signal mode and ashes in

the following repetitive sequence: 3x short - 3x long - 3x short.

Pressing the multifunction switch lightly again resets the initial mode to 100%.

5.3 Setting the focus

• Adjust the focus continuously by turning the focus ring.
Model 44559: The focus ring moves between two locking points.

Model 44560: The focus ring can be rotated endlessly.

5.4 Switching off

• Press the multifunction switch 1x powerful.

The LED ashlight is switched off.

6 Maintenance, Care, Storage and Transport

The products are maintenance-free.

• Only use a dry and soft cloth for cleaning.

• Be careful to avoid scratches.
Use a slightly moist and soft cloth for heavy stains.

• Do not use detergents or chemicals.

• Store cool and dry.

• Remove batteries / rechargeable batteries when not in use.

• Store the product out the reach of children and in a dry and dust-protec­ ted ambience when not in use.

• Keep and use the original packaging for transport.

7 Disposal Instructions

According to the European WEEE directive, electrical and electronic

equipment must not be disposed with consumers waste. Its components
must be recycled or disposed apart from each other. Otherwise contami-

native and hazardous substances can damage the health and pollute the
environment.
As a consumer, you are committed by law to dispose electrical and elect­ ronic devices to the producer, the dealer, or public collecting points at the
end of the devices lifetime for free. Particulars are regulated in national
right. The symbol on the product, in the user manual, or at the packaging
alludes to these terms. With this kind of waste separation, application,
and waste disposal of used devices you achieve an important share to
environmental protection.

WEEE No: 82898622

3 Intended Use

We do not permit using the device in other ways like described in

chapter „Description and Function“ or „Safety Instructions“. Not atten­ ding to these regulations and safety instructions might cause fatal
accidents, injuries and damages to persons and property.

IPX4 Model 44560: This product is protected against splashing water.
IPX7 Model 44559: This product is protected against temporary immersion

in water.

4 Inserting the batteries

NOTICE! Material damage due to incorrect power supply

• Only use batteries of the same type listed in „Specications“.

1. Unscrew the battery cover (5) counterclockwise.

2. Take the battery magazine (8) out of the grip (4) of the LED ashlight.

3. Depending on the model, insert the required type and number of batteries

into the battery magazine, taking into account the correct polarity.

4. Push the lled battery magazine back into the handle in the direction

indicated by the arrow on the magazine. See Fig. 2.

REV2018-10-05
V1.0

Subject to change without notice.

- 2 -

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

®
