Betriebsanleitung
User‘s Manual
PowerBank 5000 mAh LION (2 x USB)
42262
PowerBank 5000 mAh LION (2 x USB)
42262
42262_Powerbank_de-en_version 1_DIN_LANG.indd 1
08.10.2010 13:30:30
2 3
Betriebsanleitung
ACHTUNG! Lesen Sie die Betriebsanleitung vollständig
und sorgfältig durch. Sie ist Bestandteil des Produktes
und enthält wichtige Hinweise zur korrekten Installation
und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Unsicherheiten und Weitergabe des Produktes parat haben.
PowerBank
Inhalt: Seite:
1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 3
5 Installation 4
6 Anschluss 4
7 Bedienung 4
8 Wartung, P ege, Lagerung und Transport 5
9 Problembehebung 5
10 Technische Daten 6
11 Gewährleistung und Haftung 6
12 Entsorgungshinweise 6
13 CE-Konformitätserklärung 7
2 Beschreibung und Funktion:
Ihr Produkt ist ein mobiler Akku, der als Energiequelle für Ihr Mobilfunk-
zubehör wie Handys, PDAs oder andere USB-Geräte dient.
Es bietet eine bis zu 6-fache Leistung gegenüber einem Standardakku.
3 Bestimmungsgemäßer Gebrauch:
Ein anderer als im Kapitel „Beschreibung und Funktion“
beschriebener Gebrauch ist nicht gestattet. Die Verwen-
dung darf nur in trockenen Innenräumen erfolgen. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu Unfällen und Schäden an Personen und
Sachen führen.
4 Lieferumfang:
1 x PowerBank 5000 mAh LION (2 x USB)
1 x Anschlusskabel
1 x Betriebssanleitung
8 x Adapterstecker
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des
Produktgehäuses darf nur durch ausgebildetes
Fachpersonal erfolgen!
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände,
weil zerbrechliche, kleine und verschluckbare Teile enthalten
sind, die bei unsachgemäßem Gebrauch Personen schädigen
können!
• Installieren Sie das Produkt so, dass keine Personen oder
Sachen z.B. durch Herabstürzen, Stolpern o. Ä. verletzt oder
beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich
spielende Kinder daran schneiden können. Weiterhin besteht die
Gefahr des Verschluckens und Einatmens von Kleinteilen und
Dämmmaterial.
• Setzen Sie das Gerät keinen hohen Temperaturen oder
Feuchtigkeit aus, bz w. Stellen, die mit Wasser in Berührung
kommen können.
• Modizieren und ändern Sie den Artikel und dessen Zubehörteile
nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und
Haftung“
• Achten Sie beim Transport auf die im Kapitel „technische Daten“
gelisteten Angaben und treffen Sie geeignete Transpor tmaßnah men, z.B. durch Nutzung der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch diese Anleitung behebbaren
Funktionsproblemen, wenden Sie sich an Ihren Händler zur
Reparatur oder zum Austausch wie in Kapitel „Gewährleistung
und Haf tung“ beschrieben.
• Schließen Sie die Anschlüsse des Produktes nicht kurz und
verbinden Sie diese nicht untereinander.
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlüsse!
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
GEFAHR! Lebensgefahr durch Explosion!
Batterien keiner Hitze aussetzen!
Batterien keinen mechanischen Drücken aussetzen!
ACHTUNG! Verletzungsgefahr durch Verätzung!
Ausgelaufene Batterien nicht anfassen!
Schutzhandschuhe benutzen!
42262_Powerbank_de-en_version 1_DIN_LANG.indd 2-3 08.10.2010 13:30:30
4 5
Betriebsanleitung

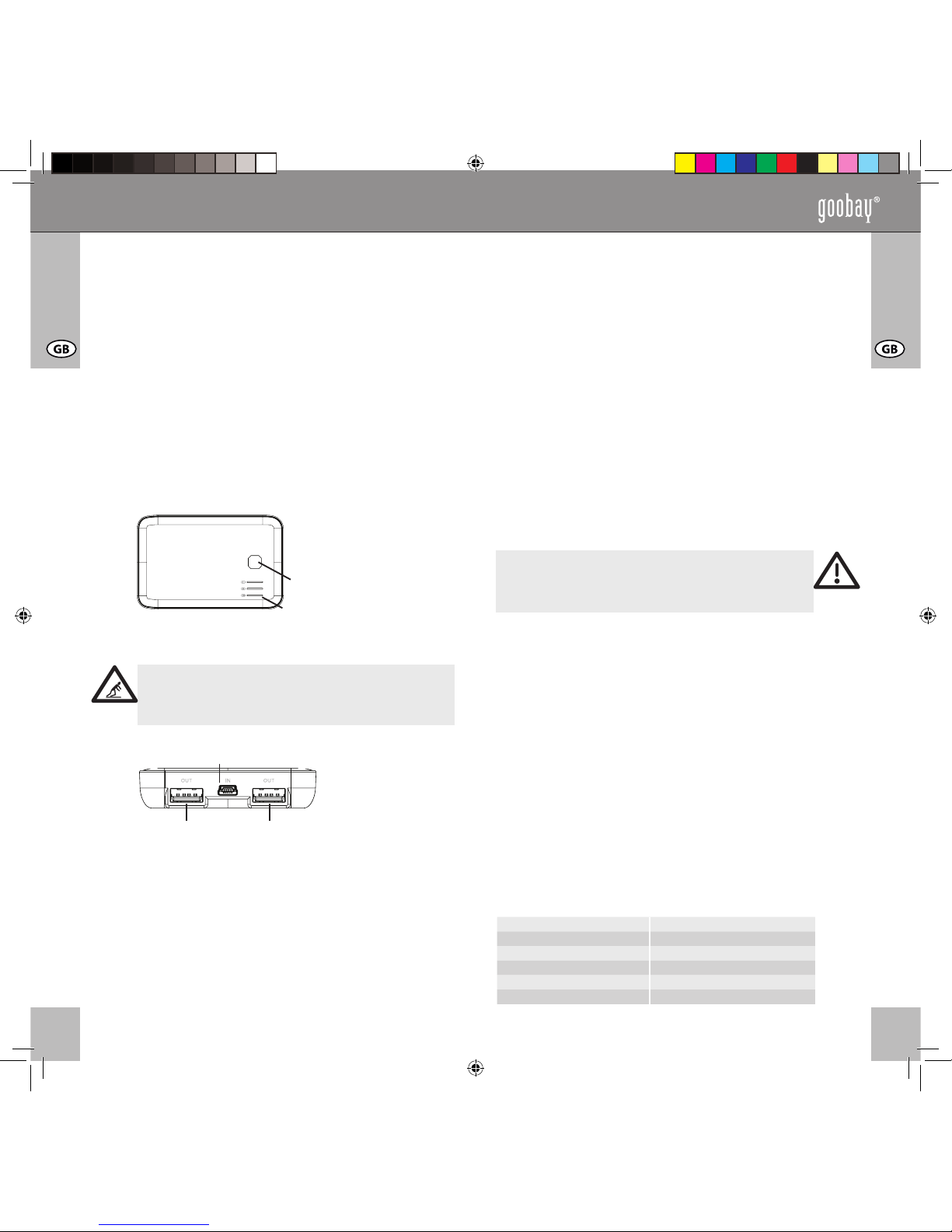

5 Installation:
Ihre PowerBank wird teilgeladen geliefert. Laden Sie sie vor dem
ersten Gebrauch vollständig auf.
Den Ladestatus erkennen Sie
nach dem Einschalten an den
blauen Balken.
EIN/AUS-Schalter
1 LED-Balken - fast leer
2 LED-Balken - halb voll
3 LED-Balken - voll geladen
6 Anschluss:
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
USB- Eingang (IN) zum Laden der PowerBank
USB-Ausgänge (OUT) zum Laden Ihres Mobilfunkzubehörs
7 Bedienung:
Laden der PowerBank:
1. Wählen Sie eine geeignete USB -Ladequelle, wie z.B.
die USB-Buchse eines PCs.
2. Verbinden Sie das Anschlusskabel mit dem Mini- USB-Adapter.
3. Verbinden Sie diesen nun mit dem Mini-USB-Eingang (IN)
Ihrer PowerBank.
4. Stecken Sie den USB -A-Stecker des Anschlusskabels in die
zuvor ausgesuchte USB- Ladebuchse.
7 Wartung, Pege, Lagerung und Transport:
• Das Produkt ist wartungsfrei.
• Reinigen Sie es nur mit einem trockenen Leinentuch. Gehen Sie
beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei
starken Verschmutzungen kann das Reinigungstuch leicht mit
Wasser angefeuchtet werden. Achten Sie dabei auf stromführen de Leitungen. Setzen Sie keine Reinigungsmittel oder
Chemikalien ein, da dies das Material angreifen kann. Es darf
keine Feuchtigkeit in das Produktinnere gelangen.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtig-
keit, bzw. Stellen, die nass werden können, auch bei Wartung,
Pege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder
unzugänglich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf um
Schäden zu vermeiden.
8 Problembehebung:
• Achten Sie immer auf festen Sitz aller Anschlüsse.
• Der ausgewählte USB -Anschluss muss Strom ausgeben
können.
• Für weitere Fragen, konsultieren Sie Ihren Händler.
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze!
Die PowerBank lädt im eingeschalteten und ausgeschalteten
Zustand, erkennt das angeschlossene Gerät und lädt automatisch
bis die 3 blauen LED-Balken den Abschluss des Ladevorgangs
anzeigen.
5. Entfernen Sie alle Kabel nach dem Laden.
Laden Ihrer Mobilfunkgeräte:
1. Wählen Sie den zu Ihrem Gerät passenden Adapterstecker.
2. Verbinden Sie diesen mit dem Anschlusskabel.
3. Stellen Sie die Verbindung zu Ihrem Gerät her.
4. Stecken Sie den USB -A-Stecker des Anschlusskabels in
eine der 2 Ladebuchsen der PowerBank (OUT).
5. Schalten Sie die PowerBank ein.
Den Ladestatus Ihres Gerätes erkennen Sie an dessen Statusanzeige. Sie können 2 Geräte gleichzeitig laden.
{
1. Nokia (3,5mm): 1100, 3310, 6210, 8310, 9210
2. Nokia (2,0mm): 6101, 6270, N70, N90, N91
3. Micro -USB-Adapter:
Nokia 6500 classic, 7900 Prism, 8600 Luna
Motorola Razr V8, V9
Samsung S8300, G810
4. Sony-Ericsson D750i, K750i
5. Mini- USB-Adapter: Motorola V3, MPx Serie
6. iPhone 3G,3Gs, iPod Serie
7. Samsung G600, U800, U900
8. LG KG800, KM900, KU990
42262_Powerbank_de-en_version 1_DIN_LANG.indd 4-5 08.10.2010 13:30:30
6 7
Betriebsanleitung
10 Gewährleistung und Haftung:
• Der Hersteller gewähr t auf ein neues Produk t 2 Jahre gesetzli
che Gewährleistung und Garantie.
• Da der Hersteller keinen Einuss auf die Installation des
Produktes hat, deckt die Gewährleistung und die Garantie nur
das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden
sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen
Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor.
Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Produkt an den Hersteller weiterleiten. Sie erleichtern unseren
Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler
ausführlich beschreiben – nur dann haben Sie Gewähr, dass
auch selten auftretende Fehler mit Sicherheit gefunden und
beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die
durch unsachgemäße Installation, Bedienung oder Wartung, die
nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und Modizieren Sie das Produkt und dessen Zubehör
nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener
Einsatz unzulässig und führt zu Gewährleistungsverlust,
Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder
Anleitung behalten wir uns vor.
11 Entsorgungshinweise:
Batterien und Akkumulatoren dürfen nicht mit dem
Hausmüll entsorgt werden. Deren Bestandteile müssen
getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei
unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach der Batterie-Richtlinie verpichtet,
diese am Ende ihrer Lebensdauer an den Hersteller, die Verkaufs-
stelle oder an dafür eingerichtete, öffentliche Sammelstellen
kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung
oder/und der Verpackung weist auf diese Bestimmungen hin. Mit
dieser Art der Stofftrennung, Ver wertung und Entsorgung von
Altbatterien und -akkumulatoren leisten Sie einen wichtigen Beitrag
zum Schutz unserer Umwelt.
Batterie-Richtlinie: 2006/66/EG
12 CE-Konformitätserklärung:
Dieses Produkt ist mit der nach der Richtlinie
2004/108/EG vorgeschriebenen Kennzeichnung
versehen: Mit dem CE Zeichen erklärt Goobay®, eine
registrierte Marke der Wentronic GmbH, dass das Produkt die
grundlegenden Anforderungen und Richtlinien der europäischen
Bestimmungen erfüllt. Diese können online auf w ww.wentronic.com
angefordert werden. Alle Handelsmarken und registrierten Marken
sind das Eigentum ihrer jeweiligen Inhaber.
Akkukapazität 5.00 0 mAh
Technologie Lithium-Polymer
Ausgang sspannung 5,3 V DC
Ausgangsstrom max. 1.00 0 mA (2 x 500 mA)
Maße 110 x 71 x 16 mm
Gewicht 210 g
Anschlüsse 2 x USB- Ausgang (OUT)
1 x Mini- USB-Eingang (IN)
9 Technische Daten:
42262_Powerbank_de-en_version 1_DIN_LANG.indd 6-7 08.10.2010 13:30:31
8 9
User‘s Manual
ATTENTION! Read the user`s manual completely and
carefully. It is part of the product and includes important
information for proper installation and use. Keep this user‘s
manual for clar ication and only pass it on tog ether with th e
product.
PowerBank
Content: Page:
1 Safety Instructions 8
2 Description and Function 9
3 Intended Use 9
4 Scope of Delivery 9
5 Installing 10
6 Connecting 10
7 Operating 10
8 Maintenance, Care, Storage and Transport 11
9 Troubleshooting 11
10 Specications 11
11 Warranty and Liability 12
12 Disposal Instructions 12
13 CE Declaration 12
2 Description and Function:
Your product is a mobile and rechargeable battery, useable as
energy source for mobile phone accessories like mobile phones,
PDAs or other USB devices. It offers up to 6 times more power
compared to the standard battery.
3 Intended Use:
We do not permit using the device in other ways like
described in chapter Description and Function. Use the
product only in dry interior rooms. Not attending to these
regulations and safety instructions might cause fatal accidents,
injuries, and damages to persons and property.
4 Scope of Delivery:
1 pc. PowerBank 500 0 mAh LION (2 x USB)
1 pc. connection cable
1 pc. user‘s manual
8 pcs. adaptor plugs
1 Safety Instructions:
ATTENTION! Only skilled electricians may assemble
and disassemble the housing of the product.
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
• Your product is not a toy and is not meant for children, because it
contains small parts which can be swallowed and can injure
when used inappropriately!
• Install the system and devices attached to it in a way that
persons cannot be injured, or objects not be damaged for
example by dropping or stumbling.
• Care for packing materials, because children may cut
themselves on them while playing. Furthermore, there is a risk of
swallowing and inhaling of incidentals and insulating material.
• Avoid places with high temperatures, humidity, or places which
might come into contact with water.
• Do not modify and alter the product and any accessories! Make
sure you also read the Chapter “Warranty and Liability”. Do not
use any damaged par ts.
• Do not insert things like parts of metal and not tting cables into
the ventilation slots or ports. There is a risk of electric shock and
short circuit!
• During transport, observe the details listed in the Chapter
“Specications”, and implement measures suitable for transpor t,
e.g. use the original packing.
• For questions, defects, mechanical damages, malfunctions and
other functional problems, which cannot be resolved by this
guide, contact your dealer for repairing or replacement, as
described in Chapter “Warranty and Liability”.
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
DANGER! Risk of life by explosion!
Never expose batteries to heat!
Never expose batteries to mechanical pressure!
ATTENTION! Risk of injury by chemical burn!
Never touch leaked batteries!
Use protection gloves!
42262_Powerbank_de-en_version 1_DIN_LANG.indd 8-9 08.10.2010 13:30:31
10 11
User‘s Manual
5 Installing:
Your PowerBank comes partial charged. Charge it completely before
using it primary.
Indicate the charging status by the
blue LED bars after switching it
on.
ON/OFF button
1 LED bar - nearly empty
2 LED bar - half charged
3 LED bar - completely charged
6 Connecting:
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
USB input (IN) to charge the PowerBank
USB outputs (OUT) to charge your mobile accessories
7 Operating:
Charging the PowerBank:
1. Select an appropriate USB source, like e.g. the USB jack of your
computer.
2. Connect the connection cable to the mini USB adaptor.
3. Now connect it to the mini USB input (IN) of your PowerBank.
4. Plug in the USB A plug of the connection cable to the selected
USB charging jack.
{
1. Nokia (3,5mm): 1100, 3310, 6210, 8310, 9210
2. Nokia (2,0mm): 6101, 6270, N70, N90, N91
3. micro USB adaptor:
Nokia 6500 classic, 7900 Prism, 8600 Luna
Motorola Razr V8, V9
Samsung S8300, G810
4. Sony-Ericsson D750i, K750i
5. mini USB adaptor: Motorola V3, MPx Serie
6. iPhone 3G,3Gs, iPod serie
7. Samsung G600, U800, U900
8. LG KG800, KM900, KU990
The PowerBank charges independent from switching it on or off. It
indicates the connected device and charges automatically until all 3
blue LED bars indicate nishing charging.
5. Remove all cables af ter charging.
Charging your mobile phone accessories:
1. Select the tting adaptor plug for your device.
2. Connect it to the connection cable.
3. Plug it into your device.
4. Plug in the USB A plug of the connection cable to one of the
charging jacks of the PowerBank (OUT).
5. Switch on the PowerBank.
The charging status is shown at your device. You can charge 2
devices simultaneously.
8 Maintenance, Care, Storage and Transport:
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
• The device is maintenance-free.
• Use a dry linen cloth to clean your product. Be careful to avoid
scratches. Use a slightly moist cloth for heavy stains. Look out
for live cables! Do not use any cleaning supplies. This can cause
burns to the materials. Avoid liquid entry to the device.
• Avoid places with high temperatures, humidity, or places which
can become wet, also during maintenance, care, storage, and
transport.
• Keep the product away from children and store it at dr y and
dust-proof places!
• Keep the original packing for transpor ting and to avoid damages.
9 Troubleshooting:
• Always mind closed tting of all connections.
• The selected USB output must be able to transfer current.
• Consult your dealer for further questions.
10 Specications:
capacity 5.00 0 mAh
technology lithium -polymer
output voltage 5.3 V DC
output current max. 1.00 0 mA (2 x 500 mA)
dimensions 110 x 71 x 16 mm
weight 210 g
42262_Powerbank_de-en_version 1_DIN_LANG.indd 10-11 08.10.2010 13:30:31
12 13
User‘s Manual
connections 2 x USB outputs (OUT)
1 x mini USB input (IN)
11 Warranty and Liability:
• The producer grants a 2 years warranty to a new device.
• As the manufacturer has no inuence on installation, warranty
only applies to the product itself.
• If any fault or damage is detected on your device, please contact
your dealer and provide your sales slip or invoice as evidence of
the purchase, if necessary. Your dealer will repair the fault either
on site, or send the device to the manufacturer. You make the
work of our technicians considerably easier, describing possible
faults in detail – only then you can be assured that faults,
occurring only rarely, will be found and repaired with certainty!
• The manufacturer is not liable for damages to persons or
property caused by improper installation, operation or mainte-
nance, not described in this manual.
• Do not alter or modify the product or its accessories.
• Any use other than described in this user`s manual is not
permitted and causes loss of warranty, loss of guarantee, and
non-liability.
• We reserve our right for misprints and changes of the device,
packing, or user`s manual.
12 Disposal Instructions:
Batteries must not be disposed with consumers waste. Its
components must be recycled or disposed apart from each
other. Otherwise contaminative and hazardous substances
can pollute our environment.
You as a consumer are committed by law to dispose batteries to the
producer, the dealer, or public collecting points at the end of its
lifetime for free. Par ticulars are regulated in national right. The
symbol on the product, in the user`s manual, or at the packing
alludes to these terms. With this kind of waste separation,
application, and waste disposal of used bat teries you achieve an
important share to environmental protection.
Batter y Directive: 2006/66/EC
13 CE Declaration:
This device corresponds to EU directives 2004/108/EC:
With the CE sign the Goobay®, a registered trademark
of the Wentronic GmbH ensures, that the product is
conformed to the basic standards and directives. These standards
can be requested online on ww w.wentronic.com. All trademarks and
registered brands are the property of their respective owners.
42262_Powerbank_de-en_version 1_DIN_LANG.indd 12-13 08.10.2010 13:30:31
Revision Date 2010 -10-08
Version 1
Goobay® is a registered
trademark of Wentronic GmbH
in Germany and/or other countries.
Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig, Germany
Designed and Developed
in Germany.
Assembled in China
42262_Powerbank_de-en_version 1_DIN_LANG.indd 14
08.10.2010 13:30:31
Loading...
