HDMI™ KABEL-TESTER

Art.-Nr.: 31961

HDMI™ line tester

Art.No. 31961

Betriebsanleitung

User‘s Manual

Betriebsanleitung

HDMI™ KABEL-TESTER

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2

2 Beschreibung und Funktion 4 3 Bestimmungsgemäßer Gebrauch 4

4 Lieferumfang 4

5 Batteriewechsel 5 6 Inbetriebnahme und Bedienung 5

7 Pege, Wartung, Lagerung und Transport 7

8 Problembehebung 7

9 Technische Daten 8

10 Gewährleistung und Haftung 9 11 Entsorgungshinweise 10 12 CE-Konformitätserklärung 10

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produkt gehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!

• Verwenden Sie keine beschädigten Produkte oder Teile.

• Lassen Sie Verpackungsmaterial nicht liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Klein material und/oder Dämmmaterial.

• Installieren und lagern Sie das Produkt und dessen Zubehör so, dass keine Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden können.

• Vermeiden Sie extreme Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck.

• Modizieren und ändern Sie weder Produkt noch Zubehörteile! Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.

• Achten Sie beim Transport auf die im Kapitel „Technische Daten“ gelisteten Angaben und treffen Sie geeignete Transport maßnahmen, z.B. in der Originalverpackung.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebba ren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden. Selbstein griffe führen zum Erlöschen des Garantieanspruchs.

Betriebsanleitung

2 Beschreibung und Funktion:

Dieses Produkt ist ein Kabeltester für bereits verlegte oder lose HDMITM-Kabel mit 2 HDMITM A-Steckern. Es wird mit einem 9 V Batterieblock betrieben und verfügt über optische und akusti-

sche Signaleinrichtungen.

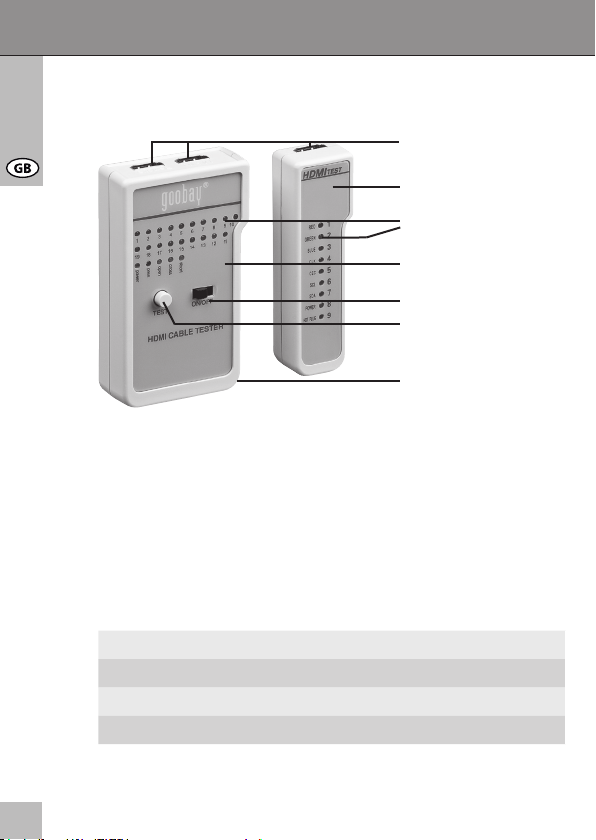

Anschlussbuchsen

Mobileinheit

LED-Anzeige der

Kanäle

Haupteinheit

AN/AUS-Schalter

Test-Schalter

Batteriefach

3 Bestimmungsgemäßer Gebrauch:

Eine andere Verwendung als in Kapitel Beschreibung und Funktion beschrieben, ist nicht zugelassen. Ihr Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten

und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

4 Lieferumfang:

1 x HDMITM-Kabeltester (Haupteinheit)

1 x HDMI

-Kabeltester (Mobileinheit)

1 x Schutzhülle

1 x Betriebsanleitung

5 Batteriewechsel:

Einlegen einer Batterie:

1. Schieben Sie das Batteriefach auf der Geräterückseite der

Haupteinheit nach unten auf.

2. Verbinden Sie einen 9 V Batterieblock mit dem innenliegen den Batterieclip und legen Sie ihn in das Batteriefach.

Batterien ist nicht enthalten.

3. Schließen Sie das Batteriefach wieder.

Entnehmen einer Batterie:

1. Schieben Sie das Batteriefach auf der Geräterückseite der

Haupteinheit nach unten auf.

2. Klemmen Sie den 9 V Batterieblock ab und entnehmen Sie ihn.

3. Legen Sie eine neue Batterie ein und/oder schließen Sie das Batteriefach wieder.

6 Inbetriebnahme und Bedienung:

6.1 Testen verlegter Kabel:

1. Schließen Sie das erste Kabelende an die Mobileinheit an, wenn Sie verlegte Kabel testen wollen.

2. Folgen Sie den Anweisungen ab 6.2.2.

6.2Testen loser Kabel:

1. Schließen Sie das erste Kabelende an den REMOTE-An schluss der Haupteinheit an, wenn Sie lose kabel testen

Betriebsanleitung

wollen. Die Reihenfolge ist dabei unrelevant.

2. Schließen Sie das zweite Kabelende an den MAIN-An schluss der Haupteinheit an.

3. Schalten Sie den HDMITM-Tester mit dem AN/AUS-Schalter an.

Die LEDs leuchten nacheinander auf = Funktionstest des HDMITM-Testers. Die Power-LED leuchtet.

Testautomatik:

Nach dem Funktionstest beginnt der Kabeltest automatisch und

alle Kanal-LEDs sollten durchgehend für ca. 5 Sekunden

leuchten.

Testergebnis:

Es ertönt ein kurzes Piepen und eine der folgenden LEDs

leuchtet an der Haupteinheit:

PASS: Das Kabel ist 1:1 belegt und funktionstüchtig. OPEN: Das Kabel ist auf den nicht leuchtenden LEDs nicht verbunden oder hat einen Wackelkontakt.

Das Kabel ist defekt.

CROSS: Das Kabel ist überkreuz belegt, bzw. falsch verdrahtet.

Das Kabel ist defekt.

SHORT: Die aueuchtenden Kanäle sind kurzgeschlos-

sen. Das Kabel ist defekt.

Manueller Test:

Drücken Sie die Test-Taste für einen erneuten Test.

7 Pege,Wartung,LagerungundTransport:

• Das Produkt ist wartungsfrei.

• Schalten Sie das Produkt bei Nichtgebrauch ab und verstauen Sie es im Originaletui.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reini gungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das

Produktinnere gelangen.

• Vermeiden Sie extreme Belastungen, wie Hitze, Kälte, Nässe und direkte Sonneneinstrahlung auch bei Wartung, Pege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für

Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung:

Problem Maßnahme

Das Gerät funktioniert

nicht.

andere Fragen Konsultieren Sie Ihren Händler.

• Kontrollieren Sie, ob ein 9 V

Batterieblock im Batteriefach ist.

• Stellen Sie sicher, dass die Batterie voll ist.

Betriebsanleitung

9 Technische Daten:

Anschlüsse Haupteinheit 1 x HDMI A-Buchse REMOTE

Anschlüsse Mobileinheit 1 x HDMI A-Buchse

Gewicht beider Einheiten 107 g

Maße Haupteinheit 103,7 x 62,4 x 28,7 mm

Maße Mobileinheit 100,4 x 30,4 x 24,9 mm

Betriebsspannung 9 V DC

Batteriegröße 9 V Block

Gehäuse Kunststoff

LED LED-Name HDMI Pin Signal

1 Daten ROT

Daten BLAU

Daten GRÜN

CLOCK

1 x HDMI A-Buchse MAIN

1 TMDS Data2+

2 TMDS Data2 Schirm

3 TMDS Data2-

4 TMDS Data1+

5 TMDS Data1 Schirm

6 TMDS Data1-

7 TMDS Data0+

8 TMDS Data Schirm

9 TMDS Data0-

10 TMDS Data Clock+

11 TMDS Data Clock S.

12 TMDS Data Clock-

CEC

13 CEC

14 unbelegt (N.C.)

SCL

SDA

15 SCL

16 SDA

17 DDC/CEC Masse

+5 Volt

Hot Plug

18 +5 V DC

19 Hot Plug Erkennung

10 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre

gesetzliche Gewährleistung und Garantie.

• Da der Hersteller keinen Einuss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie

nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler

und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kauf-

nachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit

Sicherheit gefunden und beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind,

entstanden sind.

• Ändern und modizieren Sie das Produkt und dessen Zubehör nicht.

• Ein anderer als in dieser Betriebsanleitung beschriebener

Betriebsanleitung

Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

11 Entsorgungshinweise:

unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen

können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten

leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2002/96/EG WEEE Nr.: 82898622

Elektrische und elektronische Geräte dürfen nach der

europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei

12 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie 2004/108/ EG vorgeschriebenen Kennzeichnung versehen: Mit

dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen

erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das

Eigentum ihrer jeweiligen Inhaber.

User‘s Manual

HDMI™ line tester

ATTENTION! Read the user`s manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this

user‘smanualforclaricationandonlypassiton

together with the product .

Table of Content: Page:

1 Safety Instructions 12

2 Description and Function 13

3 Intended Use 14

4 Scope of Delivery 14

5 Replacing the Battery 15 6 Operating and Installing 15

7 Maintenance, Care, Storage and Transport 14

8 Troubleshooting 14

9 Specications 15 10 Warranty and Liability 15 11 Disposal Instructions 16 12 CE Declaration 16

1 Safety Instructions:

ATTENTION! Only skilled electricians may assemble

and disassemble the housing of the product.

ATTENTION! Risk of short- circuit!

Never bridge contacts! Do not put things into ventilation slots or ports!

ATTENTION! Risk of injury by stumbling!

Attend to safe cable installation!

• Your product is not a toy and is not meant for children, because it contains small parts which can be swallowed and can injure when used inappropriately!

• Do not use any damaged products or parts.

• Please remove or store the packing materials well, because children may cut themselves on them while playing. Further more, there is a risk of swallowing and inhalating of

incidentals and insulating material.

• Avoid extreme inuences, e.g. like heat and coldness, humidity and direct sun insultaion, vibrations and mechanical pressure.

• Do not modify or change the product or its accessories! Also mind chapter “warranty and liability“.

• Mind the specications for transporting and use applicable methods, e.g. by using the original packing.

• If defects, mechanical damages, disturbances or other problems occur, which are not solvable with this manual, take the device out of work immediately and consult your dealer for questions, repairing or change like it is described in chapter “warranty and liability“.

• A defective device may not be put into operation, but must be protected against further use. Repairing, such as assembling

and disassembling the housing is only allowed to skilled

professionals. By repairing it yourself you will loose all

warranties and there is a risk of electric shock and short circuit.

2 Description and Function:

This product is a cable tester for already installed or bulk HDMI

cables with 2 HDMITM A plugs. It uses a 9 V battery block and

User‘s Manual

comes with optical and acoustical signals.

Connection sockets

Remote unit

LED display of the several channels Main unit

ON/OFF button

Test switch

Battery case

3 Intended Use:

We do not permit using the device in other ways like described in chapter Description and Function. Use the product only in dry

interior rooms. Not attending to these regulations and safety inst-

ructions might cause fatal accidents, injuries, and damages to persons and property.

4 Scope of Delivery:

1 x HDMITM line tester (main unit)

1 x HDMI

line tester (remote unit)

1 x Protection case

1 x User‘s manual

5 Replacing the Battery:

Inserting a Battery:

1. Open the battery case at the back of the device by sliding it on.

2. Connect a 9 V battery block to the internal battery clip and place it into the case.

Batteries are not included.

3. Close the battery case.

Replacing a Battery:

1. Open the battery case at the back of the device by sliding it on.

2. Disconnect the 9 V battery block and remove it.

3. Insert a new battery and/or close the battery case.

6 Operating and Installing:

6.1 Testing installed cables:

1. Connect the rst cable end to the remote unit, when you want

to test already installed cables.

2. Follow the instructions continuing to 6.2.2.

6.2Testing bulk cables:

1. Connect the rst cable end to the main units REMOTE connection, when you want to test bulk cables.

The order is unimportant at this.

2. Connect the second cable end to the main units MAIN

connection.

3. Switch on the HDMITM line tester by using the ON/OFF switch.

The LEDs shine after each other = Function test of the HDMITM line tester. The Power LED shines.

User‘s Manual

Automatic test mode:

After the function test the cable test starts automatically and all

channel LEDs should shine permanently for around 5 seconds.

Testing result:

A short beep and one of the following signal LEDs shine on the

main unit:

PASS: The cable is wired 1:1 and intact. OPEN: The cable is not wired or has a defective contact at the not shining channel LEDs

The cable is defective.

CROSS: The cable is wired cross-over or in a wrong way.

The cable is defective.

SHORT: The shining channels are short-circuited.

The cable is defective.

Manually testing:

Press the Test switch for a new testing procedure.

7 Maintenance, Care, Storage and Transport:

• The device is maintenance-free.

• Always turn off the product and put it into the storage pouch,

when not in use!

• Use a dry and soft cloth to clean your product. Be careful to avoid scratches. Use a slightly moist cloth for heavy stains. Look out for live cables! Do not use any cleaning supplies. This can cause burns to the materials. Avoid liquid entry to the device.

• Avoid places with high temperatures, humidity, or places which can become wet, also during maintenance, care,

storage, and transport.

• Keep the product away from children and store it at dry and dust-proof places!

• Keep the original packing for transport and to avoid damages.

8 Troubleshooting:

Problem Help

Device does not work. • Check if a 9 V battery block is

inside the battery case.

• Make sure battery is full.

Goobay 31961 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
