Page 1
E5197
MI.E5197.PTEN - 21012022
Page 2
Недотримання попереджень та інструкцій з монтажу може
призвести до серйозних травм або навіть смерті. Перед
монтажем платформ уважно прочитайте інструкції. Зберігайте
ці інструкції. НЕ ВИКИДАЙТЕ.
3 різні типи платформ:
Перша платформа - має гачки і 4 ніжки.
10
Проміжна платформа (0, 1 або більше) - має гачки і 2 ніжки.
Остання платформа (1) - без гачків, має 2 ніжки.
Page 3

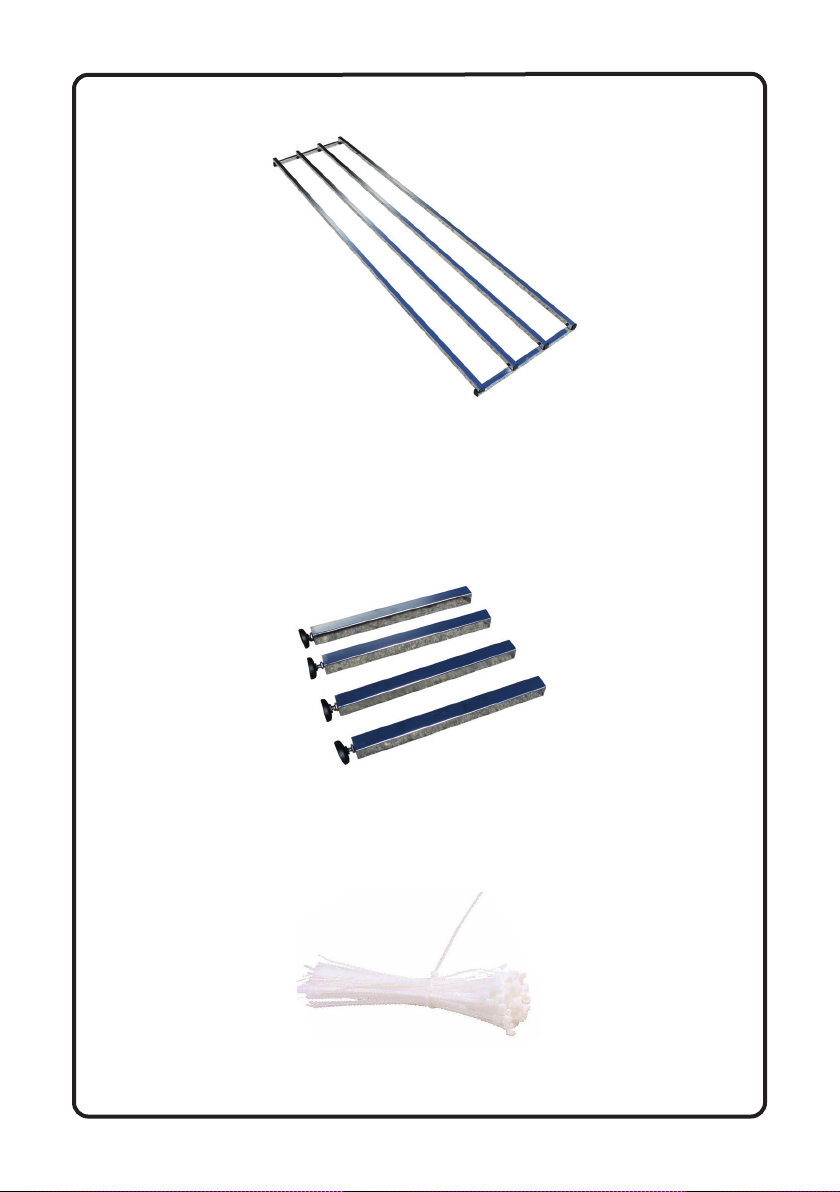

Решітки:
Велика і маленька.
Кріплення ніжок:
Стяжки:
11
Page 4

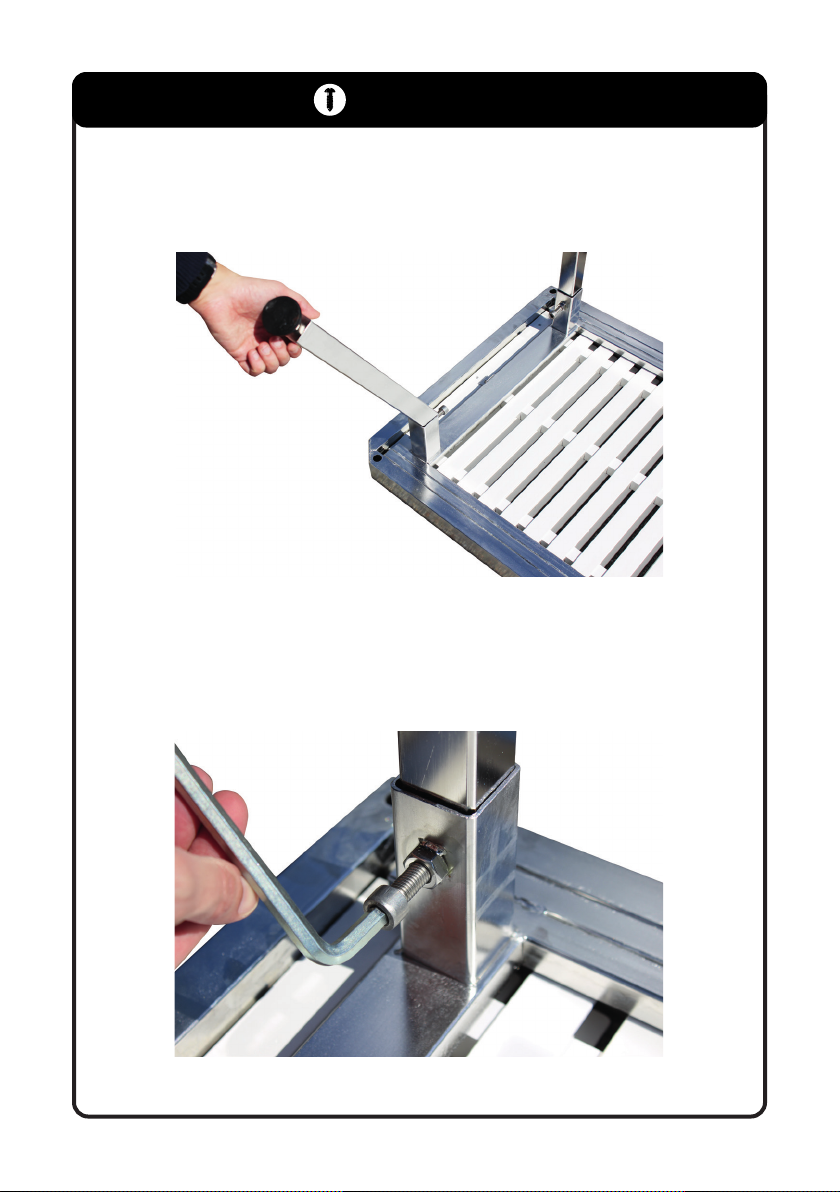

Переверніть платформи та встановіть ніжки, що
1º
входять до комплекту.
12
12
Закрутіть з силою за допомогою шестигранного ключа.
2º
Page 5

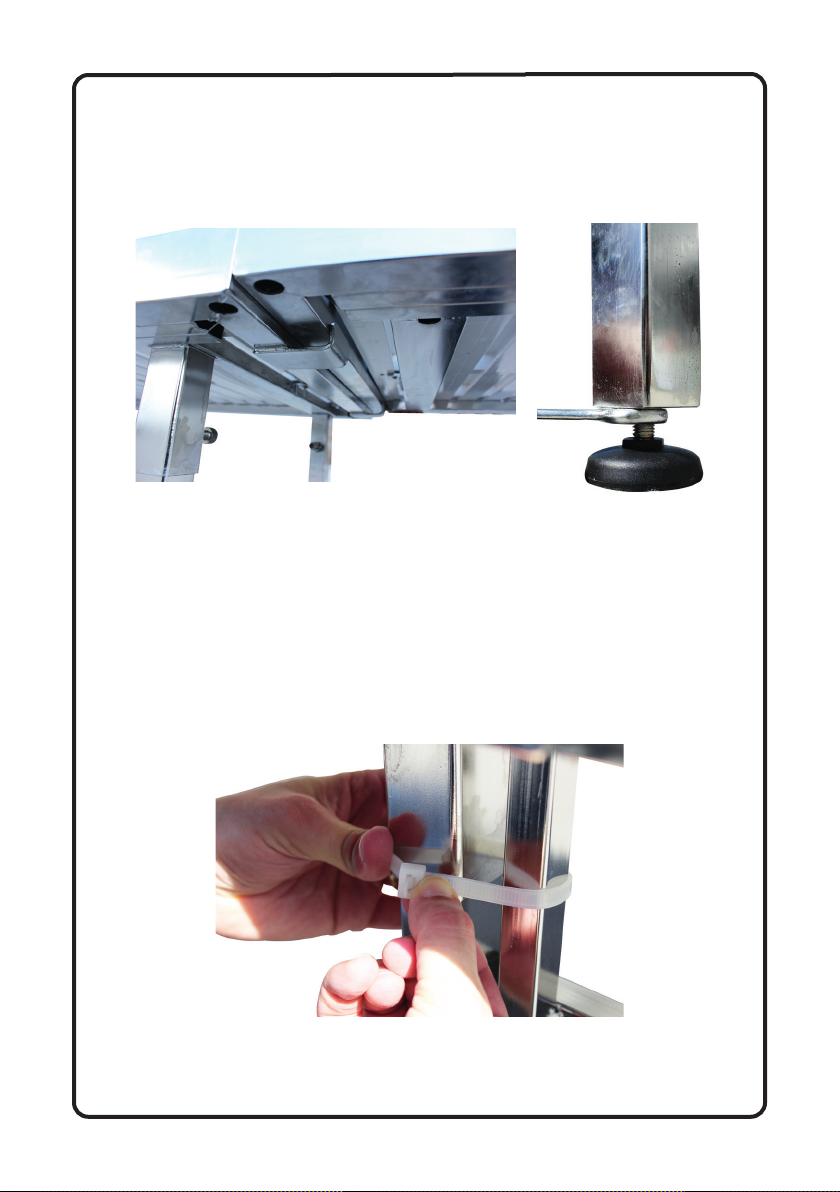

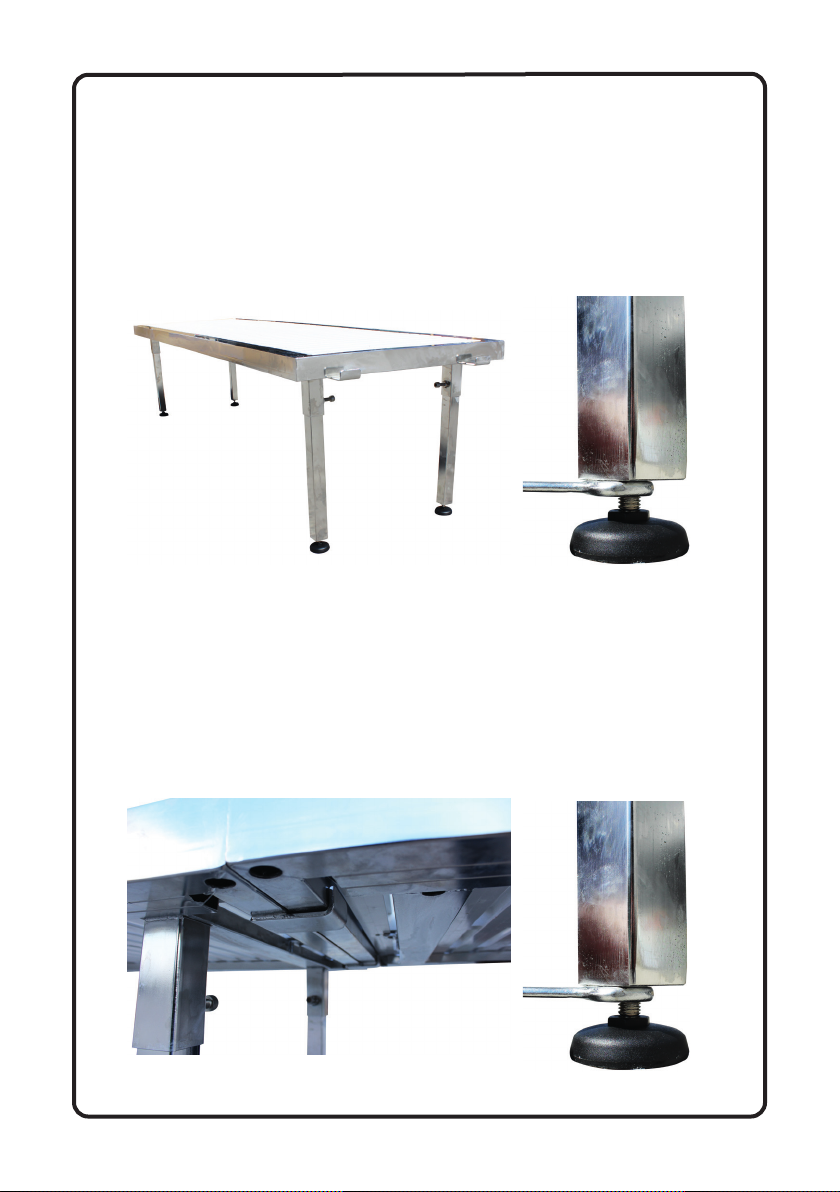

Поставте першу платформу в басейн, відрегулюйте ніжки за
3º
допомогою гайкового ключа (не входить до комплекту).
Встановіть проміжні платформи, як показано на малюнку,
4º
відрегулюйте ніжки за допомогою гайкового ключа (не
входить до комплекту).
13
Page 6
Встановіть останню платформу як показано на малюнку,
5º
відрегулюйте ніжки для вирівнювання за допомогою
гайкового ключа (не входить до комплекту).
6º
Розміщення захисних решіток:
На першій платформі розмістіть найменшу захисну
решітку. Встановіть стяжки в 4 кутах.
На решті платформ розмістіть більші решітки та
встановіть стяжки в 4 кутах.
14
Після того, як все зібрано, перевірте цілісність
конструкції.
Page 7
В цьому посібнику описано складання одного ряду платформ. Якщо у
вашій конструкції більше рядів, повторіть наведені вище кроки.
• Деталі з нержавіючої сталі слід регулярно промивати прісною водою.
• Вода має проходити належну фільтрацію та рециркуляцію. Також слід
підтримувати стан води в оптимальних умовах, суворо дотримуючись
вказівок виробника щодо дозування хімічних речовин (pH, концентрація
хлору, солей тощо).
• Дозування хімічних речовин вручну а також шокову обробку не
слід виконувати поблизу елементів з нержавіючої сталі, аби уникнути
високих концентрацій і плям, що утворюються від бризок.
• Слід уникати відкладення пилу, солей, залишків цементу, бруду, а
також контакту з іншими металевими елементами (переважно залізом),
оскільки ці фактори прискорюють процеси корозії.
• Під час чищення басейну (перед наповненням) та під час подальшого
догляду за ним рекомендується зняти всі елементи з нержавіючої сталі,
аби уникнути залишків мийних засобів. Елементи, які неможливо
зняти, слід ретельно промити великою кількістю прісної води.
VFA LTD НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ
НЕЩАСНІ ВИПАДКИ АБО ЗБИТКИ, ЩО ВИНИКЛИ
ВНАСЛІДОК НЕВІДПОВІДНОГО ВИКОРИСТАННЯ
НАШОГО ПРОДУКТУ АБО ОБЛАДНАННЯ.
15
Page 8
EMPRESA CERTIFICADA
Certified Company
Ribeira de Eiras
Edificio Golfinho
PO BOX 8178
3021-901 Coimbra PORTUGAL
Phone +351 239 823 463 / 834 354
Fax +351 239 838 193
www.golfinho.eu
