Page 1

UCHWYT SAMOCHODOWY

DO TELEFONU CHW

Instrukcja obsługi iwarunki gwarancji

CAR PHONE HOLDER CHW

Operating Manual & Warranty Terms

Page 2

Page 3

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

Aby zminimalizować ryzyko zaprószenia ognia, porażenia prądem, pożaru, okaleczenia:

Należy przeczytać uważnie instrukcję obsługi przed rozpoczęciem użytkowania urządzenia.

Należy używać urządzenia zgodnie zprzeznaczeniem opisanym winstrukcji obsługi.

Urządzenie przeznaczone jest do bezprzewodowego ładowania telefonów komórkowych. Urządzenie nie jest przeznaczone do użytku przemysłowego lub laboratoryjnego.

Nie należy zanurzać urządzenia wwodzie lub innych płynach.

Nie narażać produktu na szkodliwe warunki atmosferyczne. Urządzenia można używać wtemperaturze do 65°C wsamochodzie.

Nie należy uruchamiać urządzenia jeżeli ma uszkodzony przewód zasilający lub wtyczkę. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez serwis lub osobę do tego uprawnioną, wprzeciwnym razie może dojść do porażenia prądem.

Page 4

Niniejszy sprzęt może być użytkowany przez dzieci wwieku co najmniej 8 lat iprzez osoby o obniżonych możliwościach fizycznych, umysłowych iosoby obraku doświadczenia iznajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu wbezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia ikonserwacji sprzętu.

Temperatura dostępnej powierzchni urządzenia wtrakcie pracy może być wysoka. Nie wolno umieszczać ciał obcych, takich jak przedmioty metalowe, magnesy lub karty z paskiem magnetycznym pomiędzy urządzeniem bezprzewodowym aładowarką bezprzewodową. Urządzenie przenośne może nie ładować się prawidłowo lub może zostać uszkodzone wwyniku przegrzania.

Nie należy umieszczać urządzenia lub jego wyposażenia na niestabilnych lub gorących powierzchniach, ani wich pobliżu.

10.

Nie należy podejmować się samodzielnych

Page 5

napraw urządzenia oraz modyfikowania produktu. Wszelkie naprawy powinny być wykonywane przez serwis lub osobę o odpowiednich kwalifikacjach.

11.

Optymalny dystans do ładowania urządzenia bezprzewodowo do 3-5 mm. Metale lub zbyt grube obudowy na telefon mogą zaburzać działanie ładowania.

12.

Ładowarka powinna być używana jedynie zurządzeniami wspierającymi MagSafe.

13.

Urządzenie jest przeznaczone jedynie do użytku wewnątrz pomieszczeń.

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki . Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI I JEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub podobnego, nie dotyczącego celów komercyjnych. Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub niezgodnego zprzeznaczeniem.

Page 6

DANE TECHNICZNE

Model CH700W

Moc ładowania 5W / 10W / 15W Max

Wejście 5V

3A / 9V 2A / 12V 1.5A

Efektywność ładowania do 80%

Odległość ładowania do 6 mm

Szybkie ładowania QC3.0

Przeznaczenie Apple iPhone z technologią MagSafe

Warunki pracy od -20°C do 65°C, 10-85% RH

Interfejs USB-C

OPIS URZĄDZENIA

Pole ładowania

Magnetyczna powierzchnia

Nakładka

z syntetycznej

skóry

Nakrętka

Sygnalizatory LED

Wejście USB

Page 7

Obrotowa końcówka

Klamra zaciskowa

Zatrzask przyssawki

Regulowana podpórka

Przyssawka

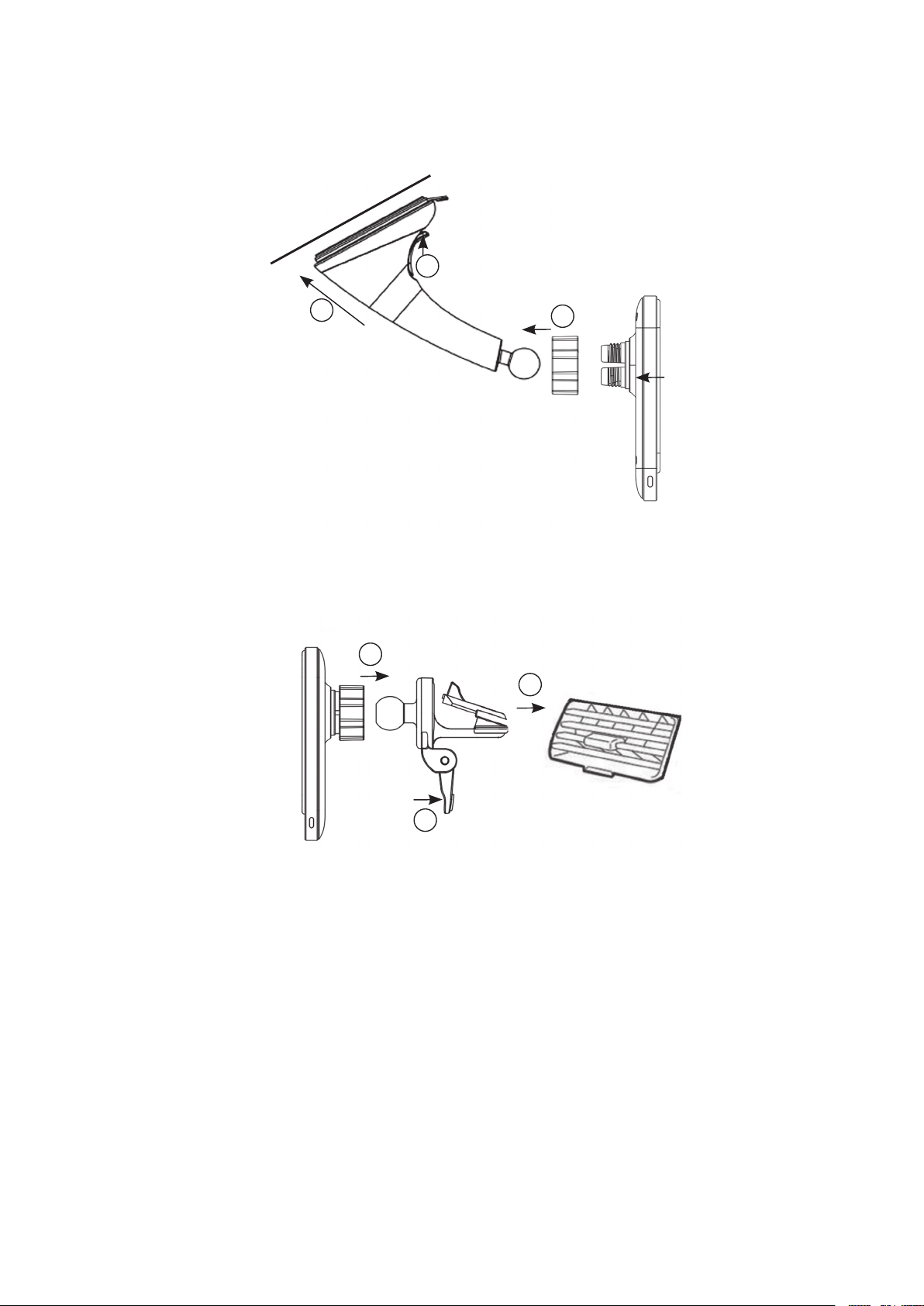

MONTAŻ IOBSŁUGA

Montaż uchwytu zprzyssawką do szyby.

1. Przyłóż ramię zprzyssawką do szyby idociśnij je.

Wciśnij zatrzask przyssawki tak, aby zabezpieczyć ją na szybie.

Zamontuj uchwyt wramieniu izabezpiecz, dokręcając nakrętkę.

Page 8

Montaż uchwytu do kratki wentylacyjnej

1. Zamontuj klamrę wkratce wentylacyjnej.

Przy montażu dostosuj podpórkę tak, aby zapobiec ewentualnemu opadaniu uchwytu.

3. Nałóż uchwyt na końcówkę wkratce wentylacyjnej izabezpiecz, dokręcając nakrętkę.

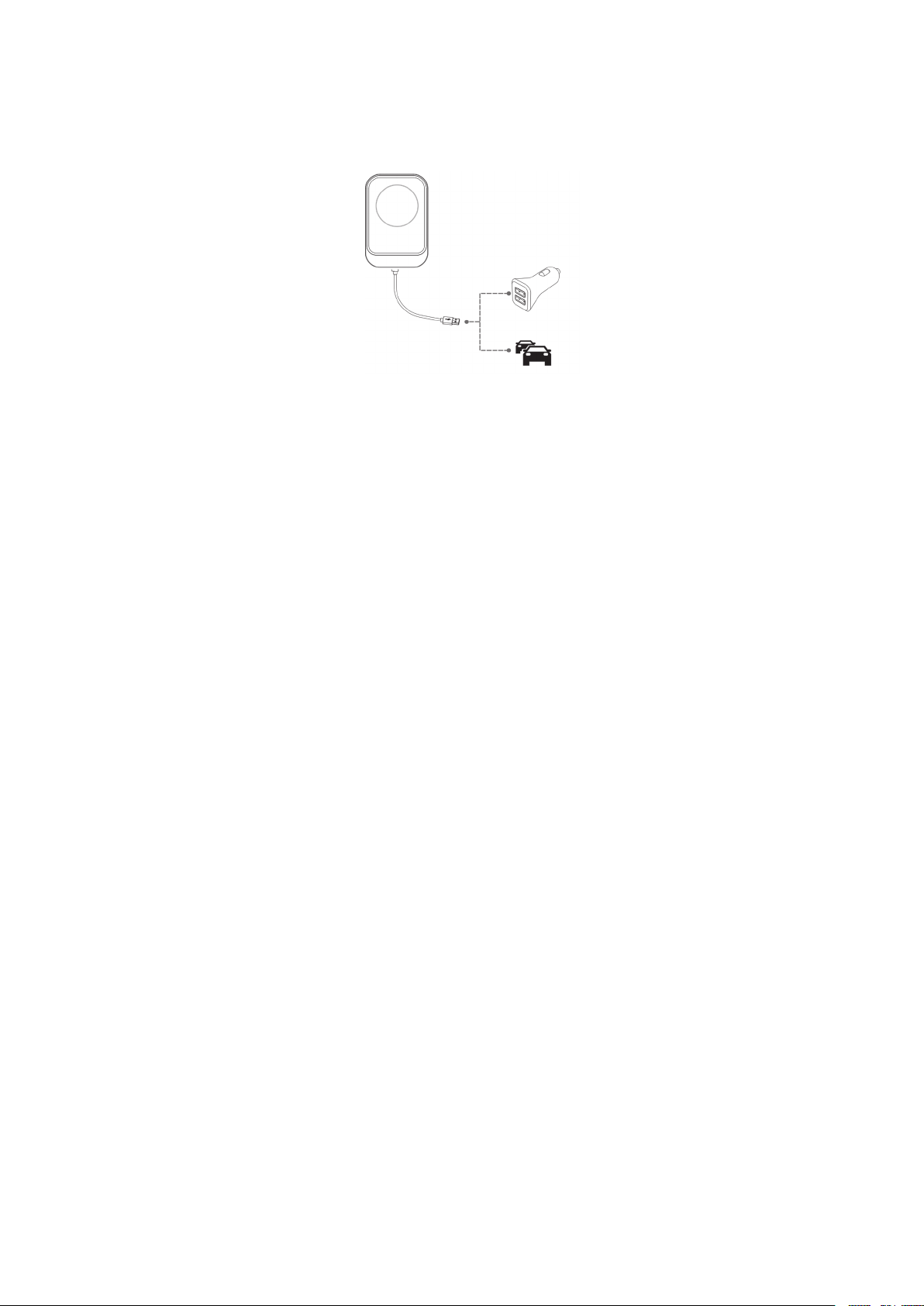

Podłączenie zasilania

Podłącz urządzenie do ładowarki samochodowej za pomocą przewodu USB z zestawu.

Po prawidłowym podłączeniu ładowarki sieciowej z ładowarką indukcyjną wskaźniki LED na bokach uchwytu zaświecą się na kolor biały.

Page 9

Urządzenie i telefon podczas ładowania nagrzewają się, jest to normalne zjawisko.

UWAGA! ABY ZAPEWNIĆ MAKSYMALNĄ WYDAJNOŚĆ ŁADOWANIA, ZALECA SIĘ KORZYSTAĆ Z CERTYFIKOWANYCH ŁADOWAREK SAMOCHODOWYCH SZYBKIEGO ŁADOWANIA OZNACZONYCH QC ./QC ./QC ..

UWAGA! URZĄDZENIE JEST WYPOSAŻONE W ZABEZPIECZENIE, KTÓRE PO WYKRYCIU PRZEKROCZENIA °C WYŁĄCZY ŁADOWANIE TELEFONU. ŁADOWANIE ZOSTANIE WZNOWIONE, KIEDY TEMPERATURA URZĄDZENIA SPADNIE PONIŻEJ °C.

UWAGA! NIEKTÓRE FUTERAŁY, POKROWCE CZY OBUDOWY DO TELEFONÓW MOGĄ POWODOWAĆ PRZERWY W ŁADOWANIU LUB JEGO BRAK. W PRZYPADKU PROBLEMÓW Z ŁADOWANIEM NALEŻY ŚCIĄGNĄĆ Z TELEFONU WSZYSTKIE DODATKOWE ELEMENTY.

Montaż telefonu wuchwycie

Aby zamontować telefon wuchwycie:

Przyłóż telefon do uchwytu tak, aby został on magnetycznie przyczepiony do uchwytu.

2. Po poprawnym zamontowaniu telefonu na uchwyt powinien on pewnie przylegać.

Kiedy telefon jest umieszczony nauchwycie, zaświecenie się wskaźników LED na zielony kolor zasygnalizuje rozpoczęcie ładowania.

Page 10

CZYSZCZENIE I KONSERWACJA

Część ładującą uchwytu można czyścić lekko zwilżoną ściereczką. Przyssawkę można czyścić pod bieżącą wodą.

UWAGA! DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ SILNYCH DETERGENTÓW!

UWAGA! CZYSZCZENIE UCHWYTU NALEŻY PRZEPROWADZAĆ ZAWSZE WTEDY, KIEDY URZĄDZENIE NIE JEST PODŁĄCZONE DO ZASILANIA ORAZ KIEDY NIE JEST NA NIM ZAMONTOWANY ŻADEN TELEFON.

PROBLEMY I ROZWIĄZANIA

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE

Telefon nie ładuje się lub

występują problemy z

ładowaniem.

Ramię z przyssawką odkleja się

od szyby.

Uchwyt jest niestabilny po

montażu w kratce wentylacyjnej.

Po regulacji uchwyt jest za luźny. Nakrętka zabezpieczająca

Telefon nie posiada

funkcji ładowania

bezprzewodowego.

Pomiędzy polem ładowania

a telefonem znajdują się

akcesoria, które mogą

powodować problemy z

ładowaniem.

Telefon znajduje się w

nieodpowiedniej pozycji.

Podłączona ładowarka

samochodowa osiąga zbyt

małą moc.

Szyba lub przyssawka jest

brudna.

Uchwyt został niepoprawnie

zamontowany.

Uchwyt został zamontowany

w niekompatybilnej kratce

wentylacyjnej.

Uchwyt został niepoprawnie

zamontowany.

jest niewystarczająco

dokręcona.

Aby telefon ładował się na uchwycie, musi on posiadać funkcję ładowania

bezprzewodowego.

Zdemontuj wszelkie akcesoria, które

mogą powodować problemy z działaniem

ładowania.

Zamontuj telefon ponownie tak, aby cewka

ładowania telefonu znajdowała się na

środku pola ładowania.

Zaleca się stosowanie ładowarek QC3.0.

Minimalna moc ładowarki powinna wynosić

przynajmniej 5V

Wyczyść szybę oraz przyssawkę przed

ponownym montażem.

Upewnij się, że ramię zostało poprawnie

zamontowane, tak jak sugeruje to instrukcja

obsługi.

Uchwyt należy montować w prostych

kratkach wentylacyjnych.

Upewnij się, że ramię zostało poprawnie

zamontowane, tak jak sugeruje to instrukcja

obsługi.

Dokręć nakrętkę, jednocześnie uważając,

aby nie zrobić tego zbyt mocno (może to

spowodować uszkodzenie nakrętki).

Page 11

EKOLOGICZNA IPRZYJAZNA DLA

ŚRODOWISKA UTYLIZACJA

To urządzenie jest oznaczone, zgodnie z Dyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia 4 lipca 2012r. wsprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE), symbolem przekreślonego kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem zodpadami domowymi.

Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować się zwładzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie ze zużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI DOTYCZĄCE

UCHWYTU SAMOCHODOWEGO

1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych. Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady fabryczne).

2. Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do serwisu autoryzowanego

Page 12

lub punktu sprzedaży.

Wwyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta, termin naprawy może zostać wydłużony do 30 dni.

Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.

Towar przeznaczony jest do używania wyłącznie wwarunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie

zinstrukcją obsługi,

b. uszkodzeń mechanicznych, chemicznych lub termicznych,

c. napraw imodyfikacji dokonanych przez firmy lub osoby

nieposiadające autoryzacji producenta,

d. części znatury łatwo zużywalnych lub materiałów eksploatacyjnych

takich jak: baterie, żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania,

usunięcia zanieczyszczeń oraz instruktażu.

Osposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy, gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli doprowadzenie do zgodności towaru (urządzenia) zgodnie zudzieloną gwarancją wsposób wybrany przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. Wszczególnie uzasadnionych wypadkach, jeżeli naprawa iwymiana są niemożliwe lub wymagałyby nadmiernych kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją i zaproponować inny sposób załatwienia reklamacji z gwarancji.

8. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot gotówki) lub autoryzowany punkt

Page 13

serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nieuznanie gwarancji.

W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki ochrony prawnej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej zurządzenia może

spowodować nieuznanie gwarancji.

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, [email protected]. Numer Krajowego Rejestru Sądowego 0000354059.

v.6

Page 14

SAFETY AND HAZARD CONDITIONS

To minimize the risk of starting a fire, electric shock, fire, mutilation:

3. The device is designed for wireless charging of

5. Do not expose the product to harmful weather

Please read the present operating manual carefully before using the device.

Use the device according to its intended purpose described in the user manual.

mobile phones. The device is not intended for industrial or laboratory use.

Do not immerse the device in water or other liquids.

conditions. The device can be used in a car at temperatures of up to 65°C.

7. This product may only be operated by children

Do not start the device if it has a damaged power cord or plug. If the power cord is damaged, it must be replaced by the service or a person authorized to do so, there is risk of electric shock if this is neglected.

8 or more years old, mentally and/or physically

Page 15

deficient persons and persons without knowledge of or experience in operation of this appliance type if supervised or instructed in safe operation, with clear understanding of all related risks. Children should not play with the device. Unsupervised children should not carry out the cleaning and maintenance of the device.

During operation the temperature of the accessible surface of the device may be high. Do not place foreign objects such as metal objects, magnets or magnetic stripe cards between the wireless device and the wireless charger. In this case the mobile device may not charge properly or may be damaged as a result of overheating.

Do not place the device or its equipment on unstable or on or near hot surfaces.

Do not attempt to self-repair the device or to modify the product. Any repairs should be carried out by a service or a person with appropriate qualifications.

The optimal distance for charging the device

5. wirelessly is 3-5 mm. Metals or overly thick phone cases can interfere with charging.

Page 16

1. The charger should only be used with MagSafe supporting devices.

2. The device is intended for indoor use only.

INTRODUCTION

Thank you for the trust you have placed in us when you purchased your device . We are convinced that this high quality device will provide you with a lot of joy and satisfaction during its use..

PLEASE CAREFULLY READ AND FOLLOW THE OPERATING MANUAL!

This device is intended for domestic or similar, non-commercial use. The manufacturer will not be held liable for damages resulting from improper or non-compliant use.

TECHNICAL DATA

Model CH700W

Charging power 5W / 10W / 15W Max

Input 5V

Charging eiciency do 80%

Charging distance do 6 mm

Quick Charge QC3.0

Intended use Apple iPhone with MagSafe technology

Operating conditions od -20°C do 65°C, 10-85% RH

3A / 9V 2A / 12V 1.5A

Interface USB-C

Page 17

Magnetic

surface

Overlay

made of

synthetic

leather

DEVICE DESCRIPTION

Charging area

Nut

LED indicators

USB input

Swivel end

Adjustable Stand

Clamping bracket

Clip Suction cups

Suction Cup

Page 18

INSTALLATION AND OPERATION

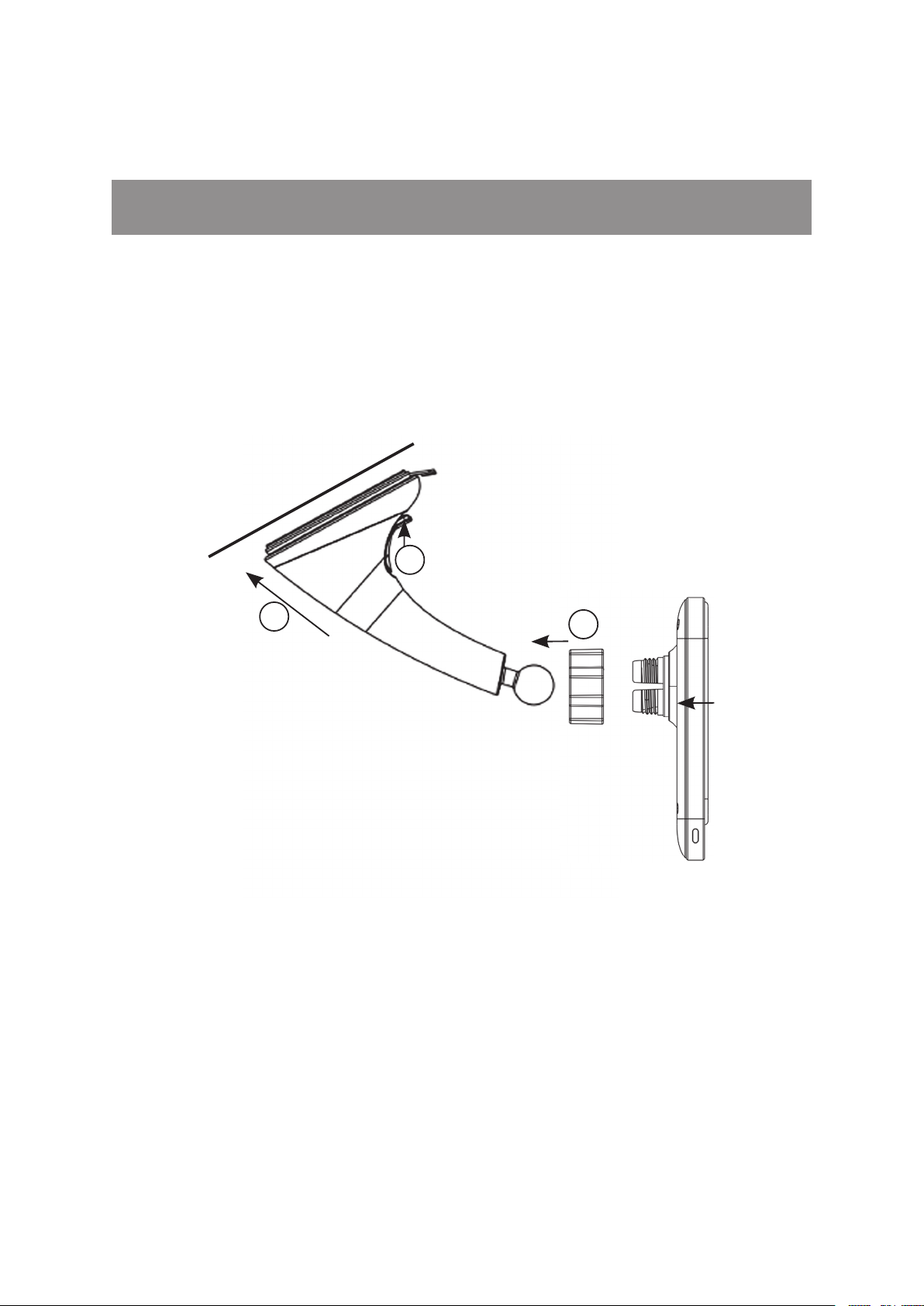

Installing the holder with suction cup on surface of windscreen.

Put the arm with the suction cup against the glass and press it down.

2. Press the suction cup clamp to secure it on the glass.

3. Install the holder in the arm and secure it by tightening the nut.

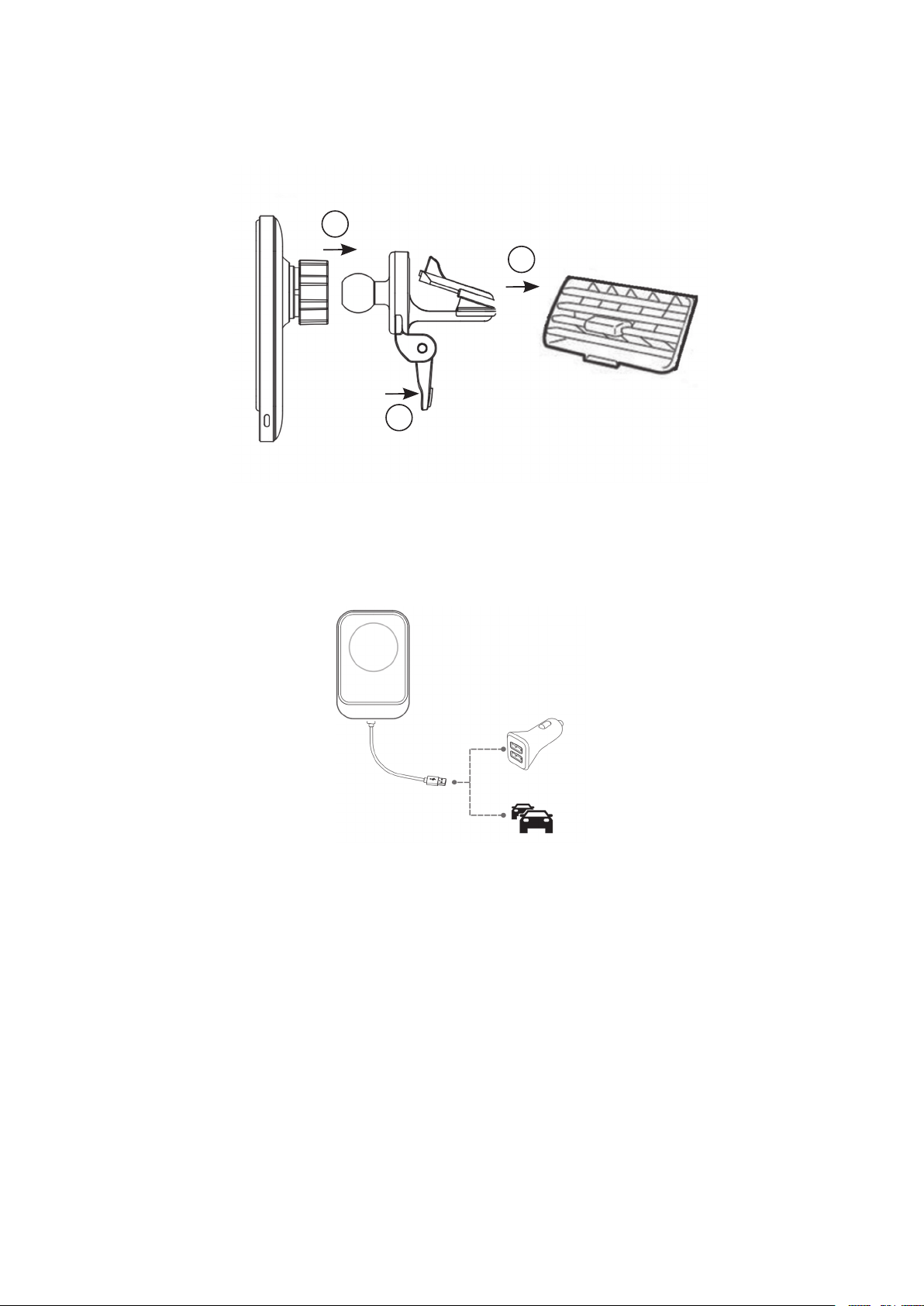

Mounting the holder to the ventilation grille

1. Install the bracket in the ventilation grille.

When installing, adjust the support to prevent the holder from dropping.

Put the holder on the tip in the ventilation grille and secure by tightening the nut.

Page 19

Power supply connection

Connect the device to the car charger using the USB cable from the set. Once the mains charger is properly connected to the inductive charger,

the led indicators on the sides of the handle will light up in white.

The device and the phone heat up during charging, this should be considered normal.

CAUTION! FOR MAXIMUM CHARGING PERFORMANCE, IT IS RECOMMENDED TO USE QC ./QC ./QC . CERTIFIED QUICK CHARGE CAR CHARGERS.

CAUTION! THE DEVICE IS EQUIPPED WITH A SAFETY DEVICE THAT WILL SWITCH OFF THE CHARGING OF THE PHONE WHEN IT DETECTS THAT ITS TEMPERATURE EXCEEDS °C. CHARGING WILL RESUME ONCE THE DEVICE TEMPERATURE DROPS BELOW °C.

Page 20

CAUTION! SOME CASES, COVERS OR PHONE HOUSINGS MAY CAUSE INTERRUPTIONS OR LACK OF CHARGING. IN CASE OF PROBLEMS

WITH CHARGING, REMOVE ALL ADDITIONAL ITEMS FROM THE PHONE. Mounting the phone in the holder

To mount your phone in the holder:

1. Attach the phone to the holder so that it is magnetically attached

to the holder.

After the phone is correctly mounted on the holder, it should adhere firmly.

Once the phone is placed in the holder, the LED indicators light up in green to indicate that charging has started.

CLEANING AND MAINTENANCE

The charging part of the holder can be cleaned with a slightly dampened cloth. The suction cup can be cleaned under running water.

CAUTION! DO NOT USE STRONG DETERGENTS FOR CLEANING!

CAUTION! ONLY CLEAN THE HOLDER WHEN THE DEVICE IS NOT CONNECTED TO THE POWER SUPPLY AND WHEN NO PHONE IS INSTALLED ON IT.

Page 21

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Phone won’t charge or there are

issues with charging

The arm with the suction cup

peels o the glass.

The holder is unstable when

mounted in the ventilation grille.

After adjustment the holder is

too loose.

The phone does not have the

wireless charging function.

Any accessories between

the charging area and the

phone that can cause issues

with charging.

The phone is in the wrong

position.

The connected car charger

has insuicient power.

The glass or the suction cup

is dirty.

The holder was installed

incorrectly.

The holder is mounted in

an incompatible ventilation

grille.

The holder was installed

incorrectly.

The lock nut is not tight

enough.

In order for the phone to charge on the

holder, it must have a wireless charging

function.

Disassemble any accessories that may

interfere with the charging operation.

Reinstall the phone so that the charging coil of the phone is in the middle of the charging

area.

We recommend using QC3.0 chargers. The

minimum power of the charger should be at

least 5V

Clean the windshield and suction cup

before installation.

Make sure that the arm has been installed

correctly, as suggested in the manual.

The holder should be installed in straight

grilles only.

Make sure that the arm has been installed

correctly, as suggested in the manual.

Tighten the nut while being careful not to

over-tighten it (as this may damage the

nut).

ECOFRIENDLY AND ENVIRONMENTALLY

FRIENDLY DISPOSAL

This device is marked, in accordance with Directive 2012/19/EU of the European Parliament and of the Council of 4 July 2012 on waste electrical and electronic equipment (WEEE), with the symbol of a crossed-out waste container:

Do not dispose of the device marked with this symbol together with

Page 22

household waste. For disposal return the device to your local waste treatment and disposal

facility or contact your local authorities.

YOU CAN HELP PROTECT THE ENVIRONMENT!

Proper handling of waste electrical and electronic equipment contributes to avoiding harmful consequences for human health and the environment resulting from the presence of hazardous components and improper storage and processing of such equipment.

WARRANTY CONDITIONS FOR THE CAR

HOLDER

1. ART-DOM Sp. z o.o. with its registered oice in Łódź (92-402) at ul.

Zakładowa 90/92 National Court Register Number 0000354059 (Guarantor) guarantees that the purchased device is free from physical defects. The warranty covers only defects resulting from the causes inherent in the item sold (manufacturing defects).

A disclosed defect will be removed at the Guarantor’s expense within

14 days from the date of reporting the damage to the authorized service or point of sale.

3. In exceptional cases, e.g. the need to import spare parts from their

manufacturer, the repair period may be extended up to 30 days.

The warranty period for the user is 24 months from the date of delivery of the goods.

The goods are intended for use only in the conditions of an individual household.

6. The present warranty does not cover:

a. damage caused by using the device in a manner inconsistent with

the user manual,

Page 23

a. mechanical, chemical or thermal damage,

repairs and modifications made by companies or persons that were

not authorized to do so by the manufacturer, parts that are easy to use or consumables such as: batteries, bulbs,

fuses, filters, knobs, shelves, accessories, installation, maintenance, inspection, cleaning, unlocking, removal

of contaminants and instruction.

The Guarantor will select the mode of defect removal at its own discretion. Removal of a confirmed defect of the device will take place through warranty repair or replacement of the device. The Guarantor may perform repairs when the buyer requests replacement or the Guarantor may perform replacements when the buyer requests repair, if bringing the goods (device) into conformity in accordance with the granted warranty in the manner selected by the buyer is impossible or would require excessive costs at the part of Guarantor. In particularly justified cases, if both repair and replacement are impossible or would require excessive costs for the Guarantor, the Guarantor may refuse to bring the goods into compliance with the granted warranty and propose another way to settle the warranty claim.

The exchange of goods is made at the point of sale at which the goods were purchased (replacement or refund) or an authorized service point, if it oers such service (replacement). The returned device must be complete, without mechanical damage. Failure to comply with these conditions may result in failure to accept the warranty claim.

In the event of non-compliance of the goods with the sales contract,

9. the buyer is entitled by law to legal protection measures on the part and at the expense of the seller, and the warranty does not aect these legal protection measures.

10. The warranty is valid in Poland.

Page 24

1. The condition for the warranty repair or replacement of the device is the presentation of proof of purchase and the use of the goods in accordance with the information contained in the user manual.

CAUTION! DAMAGE OR REMOVAL OF THE RATING PLATE FROM THE DEVICE MAY RESULT IN WARRANTY BEING DEEMED VOID.

We are constantly improving our products, so they may di er slightly from the images presented on the packaging and in the user manual. Please read the user manual carefully before operating the device.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódz, [email protected]. National Court Register number 0000354059.

v. 6
